Збиральна приставка для машини для збору врожаю

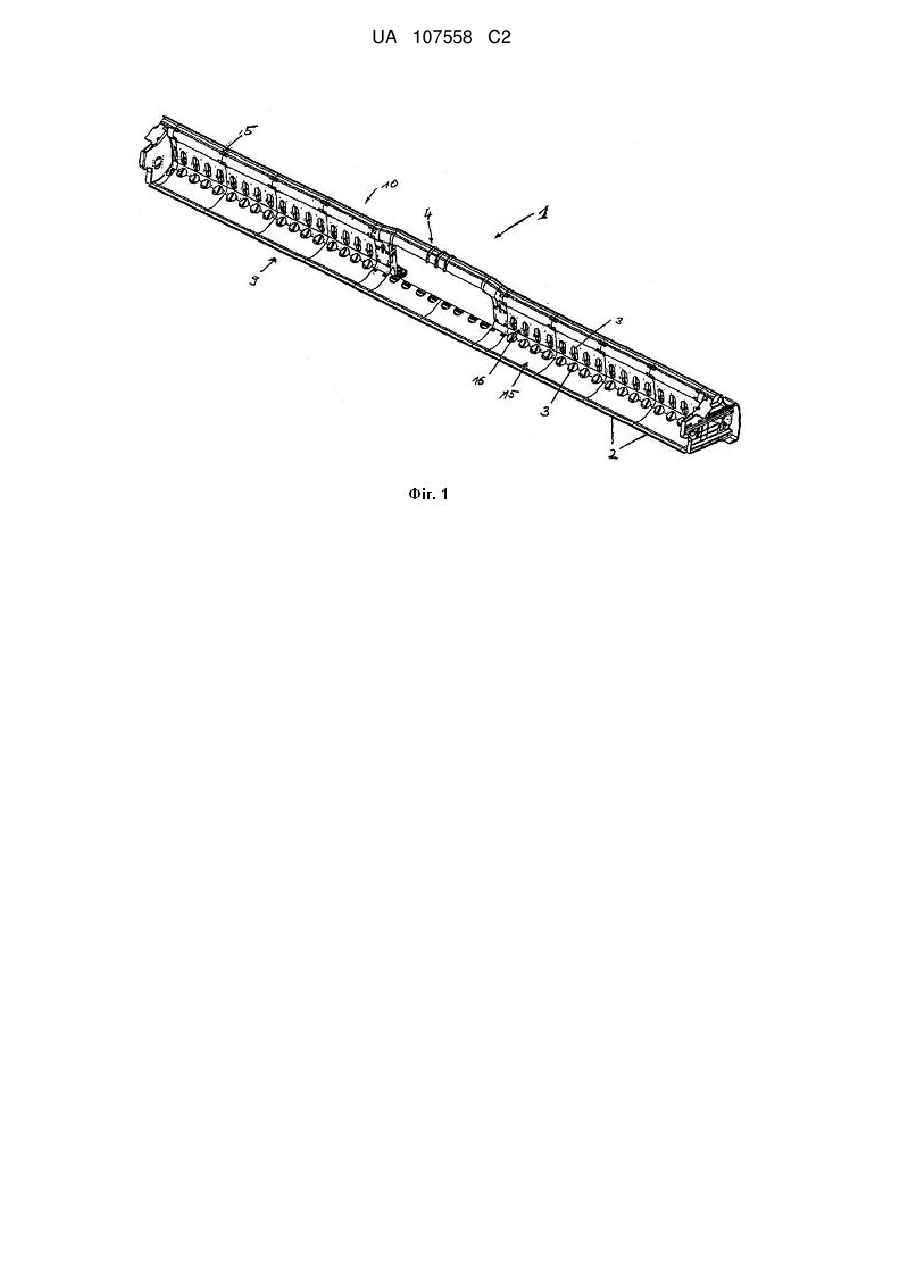

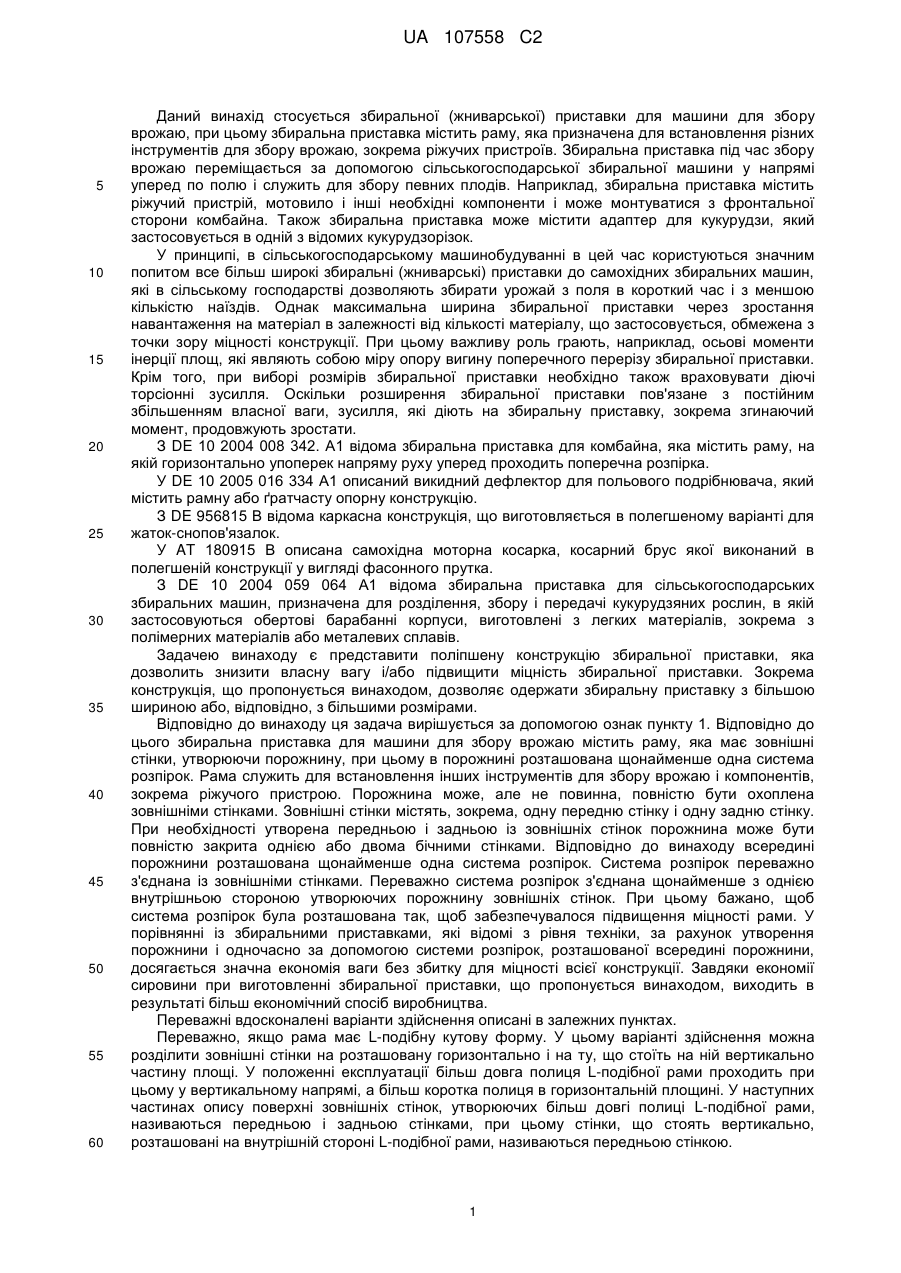

Реферат: Об'єктом винаходу заявлена збиральна приставка для машини для збору врожаю, що містить раму (1). Рама (1) має зовнішні стінки, які утворюють порожнину. В порожнині (1) розташована щонайменше одна система розпірок (20, 30). Рама (1) має L-подібну кутову форму, і порожнина утворена всіма зовнішніми стінками рами (1) L-подібної форми. UA 107558 C2 (12) UA 107558 C2 UA 107558 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується збиральної (жниварської) приставки для машини для збору врожаю, при цьому збиральна приставка містить раму, яка призначена для встановлення різних інструментів для збору врожаю, зокрема ріжучих пристроїв. Збиральна приставка під час збору врожаю переміщається за допомогою сільськогосподарської збиральної машини у напрямі уперед по полю і служить для збору певних плодів. Наприклад, збиральна приставка містить ріжучий пристрій, мотовило і інші необхідні компоненти і може монтуватися з фронтальної сторони комбайна. Також збиральна приставка може містити адаптер для кукурудзи, який застосовується в одній з відомих кукурудзорізок. У принципі, в сільськогосподарському машинобудуванні в цей час користуються значним попитом все більш широкі збиральні (жниварські) приставки до самохідних збиральних машин, які в сільському господарстві дозволяють збирати урожай з поля в короткий час і з меншою кількістю наїздів. Однак максимальна ширина збиральної приставки через зростання навантаження на матеріал в залежності від кількості матеріалу, що застосовується, обмежена з точки зору міцності конструкції. При цьому важливу роль грають, наприклад, осьові моменти інерції площ, які являють собою міру опору вигину поперечного перерізу збиральної приставки. Крім того, при виборі розмірів збиральної приставки необхідно також враховувати діючі торсіонні зусилля. Оскільки розширення збиральної приставки пов'язане з постійним збільшенням власної ваги, зусилля, які діють на збиральну приставку, зокрема згинаючий момент, продовжують зростати. З DE 10 2004 008 342. А1 відома збиральна приставка для комбайна, яка містить раму, на якій горизонтально упоперек напряму руху уперед проходить поперечна розпірка. У DE 10 2005 016 334 А1 описаний викидний дефлектор для польового подрібнювача, який містить рамну або ґратчасту опорну конструкцію. З DE 956815 В відома каркасна конструкція, що виготовляється в полегшеному варіанті для жаток-снопов'язалок. У AT 180915 В описана самохідна моторна косарка, косарний брус якої виконаний в полегшеній конструкції у вигляді фасонного прутка. З DE 10 2004 059 064 А1 відома збиральна приставка для сільськогосподарських збиральних машин, призначена для розділення, збору і передачі кукурудзяних рослин, в якій застосовуються обертові барабанні корпуси, виготовлені з легких матеріалів, зокрема з полімерних матеріалів або металевих сплавів. Задачею винаходу є представити поліпшену конструкцію збиральної приставки, яка дозволить знизити власну вагу і/або підвищити міцність збиральної приставки. Зокрема конструкція, що пропонується винаходом, дозволяє одержати збиральну приставку з більшою шириною або, відповідно, з більшими розмірами. Відповідно до винаходу ця задача вирішується за допомогою ознак пункту 1. Відповідно до цього збиральна приставка для машини для збору врожаю містить раму, яка має зовнішні стінки, утворюючи порожнину, при цьому в порожнині розташована щонайменше одна система розпірок. Рама служить для встановлення інших інструментів для збору врожаю і компонентів, зокрема ріжучого пристрою. Порожнина може, але не повинна, повністю бути охоплена зовнішніми стінками. Зовнішні стінки містять, зокрема, одну передню стінку і одну задню стінку. При необхідності утворена передньою і задньою із зовнішніх стінок порожнина може бути повністю закрита однією або двома бічними стінками. Відповідно до винаходу всередині порожнини розташована щонайменше одна система розпірок. Система розпірок переважно з'єднана із зовнішніми стінками. Переважно система розпірок з'єднана щонайменше з однією внутрішньою стороною утворюючих порожнину зовнішніх стінок. При цьому бажано, щоб система розпірок була розташована так, щоб забезпечувалося підвищення міцності рами. У порівнянні із збиральними приставками, які відомі з рівня техніки, за рахунок утворення порожнини і одночасно за допомогою системи розпірок, розташованої всередині порожнини, досягається значна економія ваги без збитку для міцності всієї конструкції. Завдяки економії сировини при виготовленні збиральної приставки, що пропонується винаходом, виходить в результаті більш економічний спосіб виробництва. Переважні вдосконалені варіанти здійснення описані в залежних пунктах. Переважно, якщо рама має L-подібну кутову форму. У цьому варіанті здійснення можна розділити зовнішні стінки на розташовану горизонтально і на ту, що стоїть на ній вертикально частину площі. У положенні експлуатації більш довга полиця L-подібної рами проходить при цьому у вертикальному напрямі, а більш коротка полиця в горизонтальній площині. У наступних частинах опису поверхні зовнішніх стінок, утворюючих більш довгі полиці L-подібної рами, називаються передньою і задньою стінками, при цьому стінки, що стоять вертикально, розташовані на внутрішній стороні L-подібної рами, називаються передньою стінкою. 1 UA 107558 C2 5 10 15 20 25 30 35 40 45 50 55 Інший переважний вдосконалений варіант здійснення відрізняється тим, що рама в своїй порожнині має щонайменше одну поперечну розпірку, яка з'єднує передню і задню стінку зовнішніх стінок і проходить по суті горизонтально, при необхідності перпендикулярно бічним стінкам. Переважно передня і задня стінки рами з'єднуються одна з одною декількома поперечними розпірками. При L-подібній кутовій формі рами особливо, переважно, якщо вздовж осі паралельно бічним стінкам впритул розташовані рівно дві поперечні розпірки, які з'єднують передню і задню стінку полиці одна з одною. Поперечні розпірки можуть бути забезпечені виїмками. Можливо, що ширина вказаної щонайменше однієї поперечної розпірки ідентична відстані між двома бічними стінками рами, так що за допомогою вказаної щонайменше однієї поперечної розпірки також з'єднані одна з одною дві протилежні бічні стінки рами. За іншим переважаючим вдосконаленим варіантом здійснення, рама має в своїй порожнині щонайменше одну подовжню розпірку, яка з'єднує передню і задню стінки зовнішніх стінок і проходить по суті вертикально, при необхідності паралельно бічним стінкам. При цьому вказана щонайменше одна подовжня розпірка проходить у вертикальному напрямі рами, причому подовжня розпірка переважно має таку ширину, що вона з'єднує передню і задню стінку зовнішніх стінок рами одна з одною. Особливо переважно, якщо декілька подовжніх розпірок розташовані всередині порожнини рами. При L-подібній кутовій формі рами подовжні розпірки проходять, таким чином, у вертикальному напрямі вздовж подовжньої осі більш довгої полиці Lподібної рами, при цьому особливо переважно, якщо подовжня розпірка, що починається від точки вершини L-подібної форми, проходить вздовж подовжньої осі більш довгої полиці до її розташованого вгорі кінця. Можна передбачити, щоб щонайменше одна розпірка зі всієї системи розпірок була забезпечена щонайменше однією виїмкою. При цьому виїмки розташовані в системі розпірок так, що з одного боку це сприяє зменшенню загальної ваги рами, а з іншого боку не впливає негативним чином на міцність рами. Переважно рама забезпечена щонайменше одним трубчастим крізним отвором, який проходить паралельно передній або, відповідно, задній стінці зовнішніх стінок. Особливо переважно при L-подібній конфігурації рами, якщо один трубчастий крізний отвір розташований на верхньому кінці більш довгої полиці, а другий трубчастий крізний отвір розташований на короткій полиці L-подібної рами. Можливе також проведення щонайменше через один трубчастий крізний отвір необхідного кабельного з'єднання, зокрема, гідравлічних шлангів, для експлуатації збиральної приставки. Особливо переважно, якщо крізний отвір проходить повністю від однієї бічної стінки до протилежної бічної стінки рами. Переважно можливо, якщо трубчасті крізні отвори виконані у вигляді крізної труби. Завдяки цьому може бути збільшений момент опору вигину. Розпірки можуть також утворювати стільникову структуру або, відповідно, систему розпірок всередині порожнистої рами. Завдяки стільниковій структурі, яка складається з площинно розташованих, зокрема, шестигранних порожнин, виходить особливо міцна конструкція рами і одночасно забезпечується істотна економія матеріалу. Інший переважний вдосконалений варіант здійснення відрізняється тим, що рама складається з сегментів, які можуть з'єднуватися або з'єднані один з одним. При цьому можливе розділення рами по її ширині на сегменти однакового розміру або на сегменти різного розміру. З'єднання окремих сегментів здійснюється, зокрема, за допомогою гвинтового з'єднання бічних стінок одна з одною, завдяки чому виходить з'єднання сегментів з геометричним замиканням і/абоз фрикційним замиканням. Перевага розділення рами на окремі сегменти полягає в тому, що геометрія, зокрема ширина рами, навіть після виготовлення рами, може змінюватися шляхом додання або видалення одного сегмента. Це відкриває користувачеві збиральної приставки при необхідності можливість адаптації збиральної приставки до існуючих робочих умов. Крім того, завдяки розділенню на окремі сегменти виготовлення збиральної приставки такого роду також може бути менш витратним. Зокрема, один сегмент рами містить щонайменше частину вищеназваних ознак даного винаходу. Відповідно цьому один окремий сегмент має переважно L-подібну кутову форму, яка переважно включає щонайменше одну поперечну розпірку і/або щонайменше одну подовжню розпірку. Особливо переважно, якщо окремий сегмент має шість поперечних розпірок і три подовжні розпірки, а також дві бічні стінки, які проходять в паралельному напрямі до подовжніх розпірок, при цьому поперечні розпірки розташовані перпендикулярно до бічних стінок. Шість поперечних розпірок можуть також бути інтерпретовані у вигляді двох розташованих в різних площинах широких поперечних розпірок, при цьому поперечні розпірки забезпечені виїмками. Сегменти можуть бути забезпечені трубчастими крізними отворами. Переважно, якщо трубчасті крізні отвори суміжних сегментів 2 UA 107558 C2 5 10 15 20 25 30 35 40 45 50 55 60 співпадають один з одним і сполучені один з одним. Завдяки цьому може бути збільшений момент опору вигину. Переважно рама або, відповідно, сегменти виготовлені методом лиття легких металів. Для виготовлення порожнини всередині відливки застосовуються загальноприйняті відомі з рівня техніки способи. Виїмки, що виходять при цьому в зовнішніх стінках рами або, відповідно, сегмента переважно закриваються щонайменше одним щитком, який монтується на забезпечених виїмками зовнішніх стінках. Зокрема, виїмки, розташовані на передній стороні Lподібного сегмента або, відповідно, рами, ховаються або, відповідно, закриваються двома щитками, що покривають цілком передні стінки L-подібної рами або, відповідно, сегмента, так що під час експлуатації збиральної приставки в порожнину рами не можуть потрапити плоди, що збираються, або, відповідно, дрібні частини. Можливе також виготовлення рами або, відповідно, сегмента методом зварювання легких металів. Особливо переважно, якщо рама або, відповідно, сегменти виготовлені з алюмінію. Альтернативно рама або сегменти складаються з полімерного матеріалу. Переважно вони виготовлені методом лиття полімерного матеріалу під тиском. Переважно зовнішні стінки мають товщину в діапазоні від 4 мм до 6 мм, особливо переважно 4 мм. При цьому можливо, що рама або, відповідно, сегмент з товщиною стінки 4 мм виготовлений методом лиття в кокіль. Збиральна приставка, що пропонується винаходом, містить переважно ріжучий пристрій і особливо переважно монтується на комбайні. Додатково до ріжучого пристрою на збиральну приставку, що пропонується винаходом, можуть монтуватися всі інші необхідні компоненти. Крім того, збиральна приставка переважно містить адаптер для кукурудзи, призначений для кукурудзорізки. Один з прикладів здійснення винаходу пояснюється в деталях на приведених нижче кресленнях. На кресленнях показано: фіг. 1 - вигляд спереду в перспективі збиральної приставки, що пропонується винаходом, фіг. 2 - другий вигляд спереду в перспективі збиральної приставки, що пропонується винаходом, фіг. 3 - вигляд позаду в перспективі збиральної приставки, що пропонується винаходом, фіг. 4а, 4b - сегмент збиральної приставки, що пропонується винаходом, зображений в перспективі, фіг. 5 - вигляд збоку сегмента, показаного на фіг. 4, фіг. 5а, фіг. 5d - перерізи по лініях D-D, С-С, В-В і F-F, показаних на фіг. 5, і фіг. 6 - ріжучий пристрій для комбайна з ознаками винаходу, що пропонуються винаходом. На фіг. 1 показана збиральна приставка, що пропонується винаходом для збирального транспортного засобу, яка була виготовлена методом лиття з алюмінію. Збиральна приставка містить, як видно також з фіг. 2 і 3, раму 1, яка складається з декількох щонайменше частково ідентичних сегментів 2. Вся рама 1, а також окремі сегменти 2 мають при цьому L-подібну кутову форму, причому перша більш довга полиця 16 орієнтована у вертикальному напрямі, а друга більш коротка полиця 15 проходить в горизонтально розташованій площині. При цьому сегменти 2 змонтовані один з одним впритул в напрямі подовжньої осі всієї рами 1. Приблизно на половині подовжньої протяжності рами 1 знаходиться кріпильний пристрій 4, який відрізняється наявністю широкого отвору на поверхні більш довгої полиці 16. Кріпильний пристрій 4 служить при цьому для монтажу збиральної приставки до відповідного місця відповідного збирального транспортного засобу. Передня стінка рами 1 має також декілька виїмок 3, які необхідні в зв'язку з методом лиття рами 1, що застосовується, або, відповідно, сегментів 2. Всередині рами 1 або, відповідно, сегментів 2 знаходиться порожнина, яка буде обговорена в подальшій частині опису з посиланням на фіг. 4 і 5. Оскільки через виїмки 3 на передній стінці 9 рами 1 можуть виникнути негативні явища під час робочої експлуатації, такі як, наприклад, скупчення плодів, що збираються, або, відповідно, дрібних частин в порожнині сегментів 2 або, відповідно, рами 1, як видно на фіг. 2, на передній стінці 9 рами 1 монтуються два змонтованих впритул один до одного щитки 7. Кріплення здійснюється за допомогою заклепувального з'єднання або, відповідно, гвинтового з'єднання 8. На фіг. 3 показаний вигляд позаду в перспективі збиральної приставки, що пропонується винаходом. Номер позиції 10 вказує на задню стінку рами 1 або, відповідно, окремих сегментів 2. Кожний окремий сегмент 2 забезпечений збоку на задній стінці 10 відповідно чотирма пазами 5, які служать для спрощення монтажу двох суміжних сегментів 2. Уявляється можливим з'єднання одна з одною бічних стінок 14 сегментів 2 за допомогою гвинтових з'єднань. Пази 5, 3 UA 107558 C2 5 10 15 20 25 30 35 40 45 50 55 60 які спрощено являють собою прямокутне поглиблення в задній стінці 10 або, відповідно, передній стінці 9 сегментів 2, або, відповідно, рами 1, забезпечують простий доступ до гвинтового з'єднання двох сегментів 2. Щоб змонтувати збиральну приставку, що пропонується винаходом, на відповідному збиральному транспортному засобі, рама 1 захоплюється збиральним транспортним засобом за задню сторону 10 рами 1 за допомогою відповідного кріпильного пристрою 4 і фіксується відповідним чином. На фіг. 4а, 4b показані детальні зображення окремого сегмента 2 на вигляді спереду і позаду в перспективі. При цьому ще раз показана згадана L-подібна кутова форма сегмента 2, причому передні стінки 9 сегмента 2 забезпечені виїмками 3 як в ділянці більш довгої полиці 16, так і в ділянці більш короткої полиці 15. Також на обох бічних стінках 14 сегмента 2 знаходяться інші виїмки. Додатково кожний сегмент 2 забезпечений трубчастими крізними отворами 11, 12, при цьому перший крізний отвір 11 проходить від однієї бічної стінки 14 до протилежної бічної стінки 14 полиці 15. Другий трубчастий крізний отвір 12 проходить у верхній ділянці більш довгої полиці 16 від однієї бічної стінки 14 до протилежної бічної стінки 14. Крізні отвори 11, 12 служать додатково для розміщення всіх проводів, які необхідні для керування збиральною приставкою і розташованими на ній компонентами за допомогою машини для збору врожаю. Через виїмки 3 видна порожнина, яка оточена і утворена всіма зовнішніми стінками L-подібного сегмента 2. Системи розпірок, що містяться в ній, повинні бути тепер описані за допомогою фіг. 5 більш конкретно. При цьому на фіг. 5 показаний двовимірний вигляд з боку L-подібного сегмента 2. На фігурі детально показаний вигляд на бічну стінку 14 сегмента 2, яка у верхній ділянці забезпечена трубчастим крізним отвором 12, декількома виїмками 3, а в нижній частині, тобто в більш короткій полиці 15, другим трубчастим крізним отвором 11. Крім того, на-кожній бічній стінці 14 видні декілька отворів 13, які служать для розміщення гвинтового з'єднання при кріпленні двох сегментів 2. На фіг. 5а приведений переріз по осі перерізу D-D. Вказана вісь перерізу проходить при цьому упоперек подовжнього напряму більш довгої полиці 16. Номер позиції 3 символізує виїмки в передній стінці 9 сегмента 2. Порожнина сегмента 2, яка охоплена всіма зовнішніми стінками, тобто передньою стінкою 9, задньою стінкою 10, а також обома бічними стінками 14, містить при цьому поперечні розпірки 20. Ці поперечні розпірки 20 проходять по суті горизонтально або, відповідно, перпендикулярно бічним стінкам 14 від задньої стінки 10 до передньої стінки 9. Крім того, в порожнині сегмента 2 додатково розташовані подовжні розпірки 30, які проходять по суті вертикально, тобто паралельно бічним стінкам 14, від точки вершини Lподібного сегмента 2 до верхнього кінця більш довгої полиці 16. При цьому подовжні розпірки 30 мають таку ширину, що вони також з'єднують одна з одною передню стінку 9 і задню стінку 10 більш довгої полиці 16 по осі їх протяжності. На фіг. 5b зображений переріз по лінії перерізу С-С, показаній на фіг. 5. При цьому також видні подовжні розпірки 30, що проходять вздовж подовжньої осі більш довгої полиці 16. Додатково показані інші поперечні розпірки 20, які, як і поперечні розпірки 20, показані на фіг. 5а, мають таку ж орієнтацію в порожнині. Поперечні розпірки 20, показані на фіг. 5а і 5b, можуть розглядатися або як одна окрема широка поперечна розпірка 20, яка проходить між бічними стінками 14 і забезпечена виїмками, так що оптично виходять окремі поперечні розпірки 20, або вони можуть розглядатися як декілька, переважно три, окремі поперечні розпірки 20. Це означає, що порожнина полиці 1 містить відповідно три поперечні розпірки 20, які знаходяться в різних площинах упоперек вертикальної осі протяжності більш довгої полиці 16. На фіг. 5с показаний інший поперечний переріз по лінії перерізу В-В сегмента 2, яка проходить через нижню, більш коротку полицю 15. Оскільки в нижній полиці 15 сегмента 2 під час експлуатації збиральної приставки не виникає значних зусиль, система розпірок всередині порожнини для посилення міцності рами 1 може бути відсутньою або, відповідно, нею можна знехтувати. На зображенні перерізу детально показаний трубчастий крізний отвір 11, який проходить наскрізь від однієї бічної стінки 14 до протилежної бічної стінки 14 сегмента. На фіг. 5d показане останнє зображення перерізу, яке характеризує поперечний переріз по осі перерізу F-F, показаній на фіг. 5. При цьому фіг. 5d детально зображає вигляд на задню стінку 10 більш довгої полиці 16 сегмента 2. В верхній ділянці задньої стінки 10 знаходиться трубчастий крізний отвір 12, який проходить від лівої бічної стінки 14 до правої бічної стінки 14. Крім того, на бічних стінках 14 показані відповідно три монтажні ділянки 5 або, відповідно, паза 5, які забезпечують більш простий монтаж або, відповідно, з'єднання окремих сегментів 2. При цьому в ці монтажні ділянки або, відповідно, пази 5 може бути забезпечений доступ для 4 UA 107558 C2 5 10 15 20 ослаблення або фіксації гвинтового з'єднання двох бічних поверхонь 14 двох сегментів. Також на фіг. 5d ще раз зображені три поперечні розпірки 20, які проходять в різних площинах перпендикулярно до вертикальної осі протяжності полиці або, відповідно, бічних стінок 14. Крім того, показане рівно три подовжні розпірки 30, які проходять в порожнині більш довгої полиці 16 сегмента 2 від нижньої ділянки, тобто точки вершини L-подібної форми, до верхнього кінця полиці 16 паралельно бічній поверхні 14. Подовжні розпірки 30 виконані таким чином, що вони з одного боку розташовані на задній стінці 10, а з іншого боку жорстко з'єднані з не зображеною на фіг. 5d передньою стінкою 9. На фіг. 6 рама 1, що пропонується винаходом, для встановлення ріжучого пристрою 100 застосовується для не зображеного комбайна. Завдяки конструкції рами 1, що пропонується винаходом, як детально пояснюється в попередній частині опису, розміри ріжучого пристрою або, відповідно, збиральної приставки можуть розширятися і збільшуватися, при цьому забезпечується ефективний для користувача метод роботи. Завдяки значному зменшенню ваги збиральної приставки, що пропонується винаходом, виходить, з одного боку, істотна перевага при застосуванні збиральної приставки, з іншого боку, транспортування, а також монтаж і виробництво такої збиральної приставки сильно спрощуються. Наприклад, за допомогою конструкції збиральної приставки, що пропонується винаходом, може вийти економія ваги в розмірі приблизно 40 % в порівнянні з відомою з рівня техніки збиральною приставкою. Незважаючи на значну економію матеріалу, метод конструювання, що пропонується винаходом, не веде до негативного впливу на міцність збиральної приставки. При економії ваги існують також вторинні аспекти, які не треба недооцінювати. Так, наприклад, для експлуатації збиральної приставки, що пропонується винаходом, можуть бути зменшені джерела привідної сили збирального транспортного засобу, а також запас пального, що спричиняє за собою надалі додаткову економію витрат. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Збиральна приставка для машини для збору врожаю, що містить раму (1), яка відрізняється тим, що рама (1) має зовнішні стінки, які утворюють порожнину, при цьому в порожнині (1) розташована щонайменше одна система розпірок (20, 30), при цьому рама (1) має L-подібну кутову форму, і порожнина утворена всіма зовнішніми стінками рами (1) L-подібної форми. 2. Збиральна приставка за п. 1, яка відрізняється тим, що рама (1) в своїй порожнині має щонайменше одну поперечну розпірку (20), яка з'єднує передню і задню стінки (9, 10) зовнішніх стінок і проходить по суті горизонтально. 3.Збиральна приставка за п. 1 або 2, яка відрізняється тим, що рама (1) має в своїй порожнині щонайменше одну подовжню розпірку (30), яка з'єднує передню і задню стінки (9, 10) зовнішніх стінок і проходить по суті вертикально. 4. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що щонайменше одна розпірка (20, 30) з системи розпірок забезпечена щонайменше однією виїмкою. 5. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що рама (1) забезпечена щонайменше одним трубчастим крізним отвором (11, 12), який проходить паралельно передній або, відповідно, задній стінці (9, 10) зовнішніх стінок. 6. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що розпірки (20, 30) утворюють стільникову структуру всередині порожнини рами (1). 7. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що рама (1) складається з сегментів (2), виконаних з можливістю з'єднання або з'єднаних один з одним. 8. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що рама (1) або, відповідно, сегменти (2) виготовлені методом лиття легких металів. 9. Збиральна приставка за п. 8, яка відрізняється тим, що на зовнішніх стінках змонтований щонайменше один щиток (7), який закриває виїмки (3) в зовнішніх стінках. 10. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що рама (1) або, відповідно, сегменти (2) виготовлені методом зварювання легких металів. 11. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що рама (1) або, відповідно, сегменти (2) виконані з алюмінію. 12. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що рама (1) або, відповідно, сегменти (2) виконані з полімерного матеріалу і переважно виготовлені методом лиття полімерного матеріалу під тиском. 13. Збиральна приставка за будь-яким з попередніх пунктів, яка відрізняється тим, що зовнішні стінки мають товщину в діапазоні від 4 мм до 6 мм. 5 UA 107558 C2 6 UA 107558 C2 7 UA 107558 C2 8 UA 107558 C2 9 UA 107558 C2 10 UA 107558 C2 11 UA 107558 C2 12 UA 107558 C2 13 UA 107558 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
