Спосіб локалізації руйнування металевих зварних труб для магістральних трубопроводів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 18777

Опубліковано: 25.12.1997

Завантажити PDF файл.

Формула / Реферат

Способ локализации разрушения металлических сварных труб для магистральных трубопроводов, при котором на корпус трубы приваривают по спирали упрочняющий элемент, отличающийся тем, что упрочняющий элемент нагревают и навивают с натяжением по всей длине трубы, причем каждый виток упрочняющего элемента приваривают по мере очередности навивки с обеих сторон каждого продольного сварного шва трубы вне термических зон этого шва.

Текст

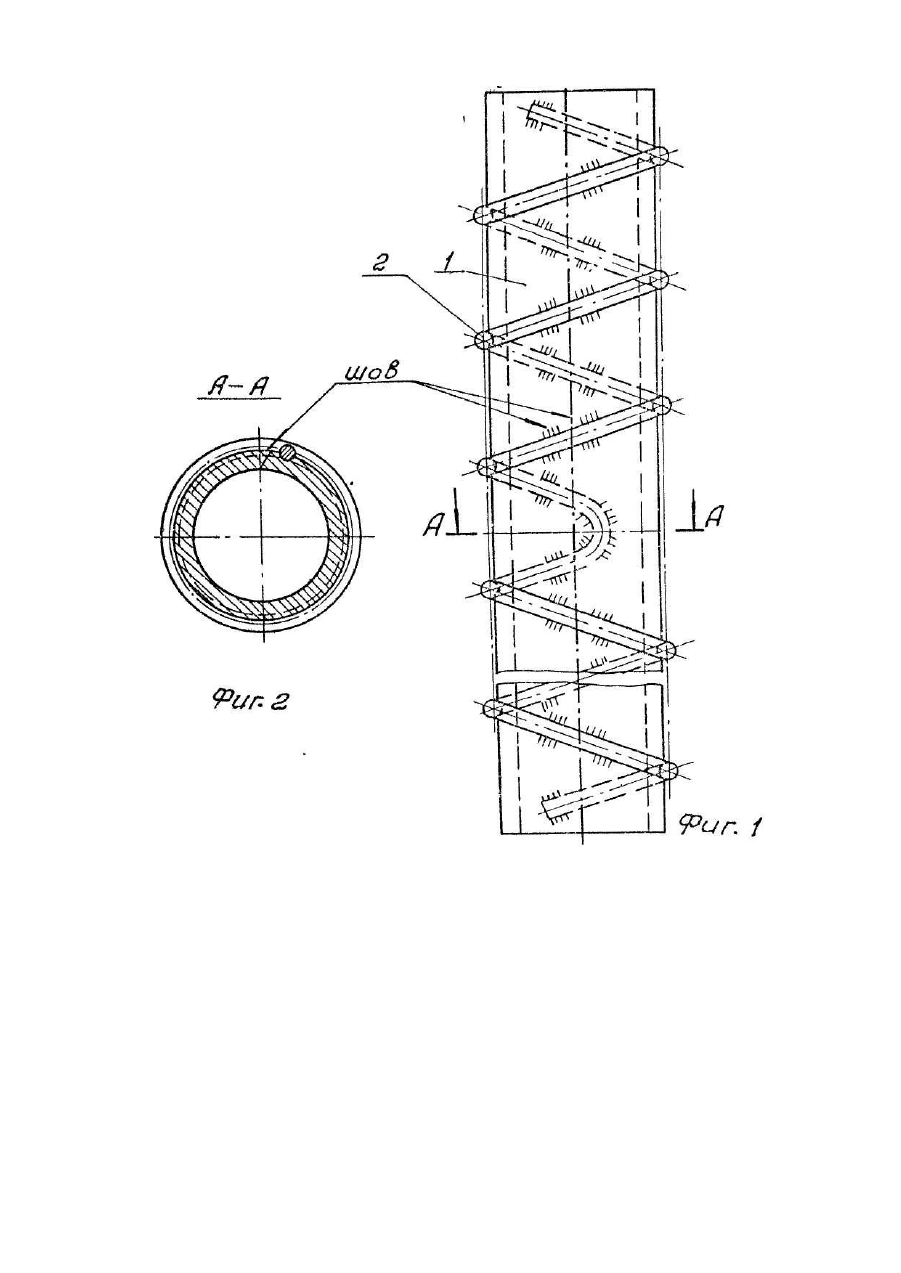

Изобретение относится к механике, в частности к трубам для газонефтепроводов высокого давления. Цель изобретения - повышение рабочего давления и увеличение пропускной способности путем усиления профильных швов тр уб. Изобретение поясняется чертежом, где на фи г.1 представлен профильный вид трубы, в которой реализован предложенный способ; на фиг.2 - сечение А-А на фиг.1. На корпус трубы 1 приваривают по спирали упрочняющий элемент 2. Упрочняющий элемент 2 нагревают и навивают с натяжением по всей длине трубы 1, причем каждый виток упрочняющего элемента 2 приваривают по мере очередности навивки с обеих сторон каждого продольного сварного шва 3 трубы 1 вне термических зон этого шва. Пример конкретного выполнения способа. Труба 1 диаметром 1420мм устанавливают на токарно-винторезный станок типа ΙΑ660 и закрепляют ее приспособлением враспор. К концу продольного шва 3 трубы 1 подводят нагретый не более 700°С металлический упрочняющий элемент 2 марки 10Ґ2РБУ. Закрепляют элемент 2 на трубе 1 с обеих сторон конца продольного шва 3 трубы 1 у периферийных участков его термических зон. При этом расстояние от оси шва 3 до места приварки элемента 2 составляет 60-90 мм, а длина закрепления равна диаметру элемента 2 и несколько больше толщины стенки трубы 1. Элемент 2 спирально навивают с заданным шагом до середины трубы 1, затем изменяют направление навивки элемента 2 на противоположное. Диаметр элемента 2 и шаг его навивки выбирают в соответствии с рабочим давлением транспортируемого газа или жидкости. Каждый виток элемента 2 закрепляют приваркой с обеих сторон продольного шва на расстоянии 60-90 мм. Возможно одновременное осуществление навивки элемента 2 на трубу 1 с обеих концов трубы по одному витку, закрепление витков у каждого продольного шва 3, после чего навивают и закрепляют на трубе 1 по одному с каждого конца трубы 1 следующую пару витков. Данный способ позволяет усилить ослабленные сваркой зоны продольных швов трубы путем их стяжки частью каждого витка элемента 2, что дает возможность повысить рабочее давление в тр убопроводе и увеличить его пропускную способность.

Дивитися

Додаткова інформація

Назва патенту англійською

Method for localization of destruction of metal welded pipes for main pipelines

Автори англійською

Shmukler Yosyp Srulevych

Назва патенту російською

Способ локализации разрушения металлических сварных труб для магистральных трубопроводов

Автори російською

Шмуклер Иосиф Срулевич

МПК / Мітки

МПК: F16L 9/00

Мітки: зварних, труб, трубопроводів, металевих, руйнування, локалізації, магістральних, спосіб
