Фільтр для курильного виробу

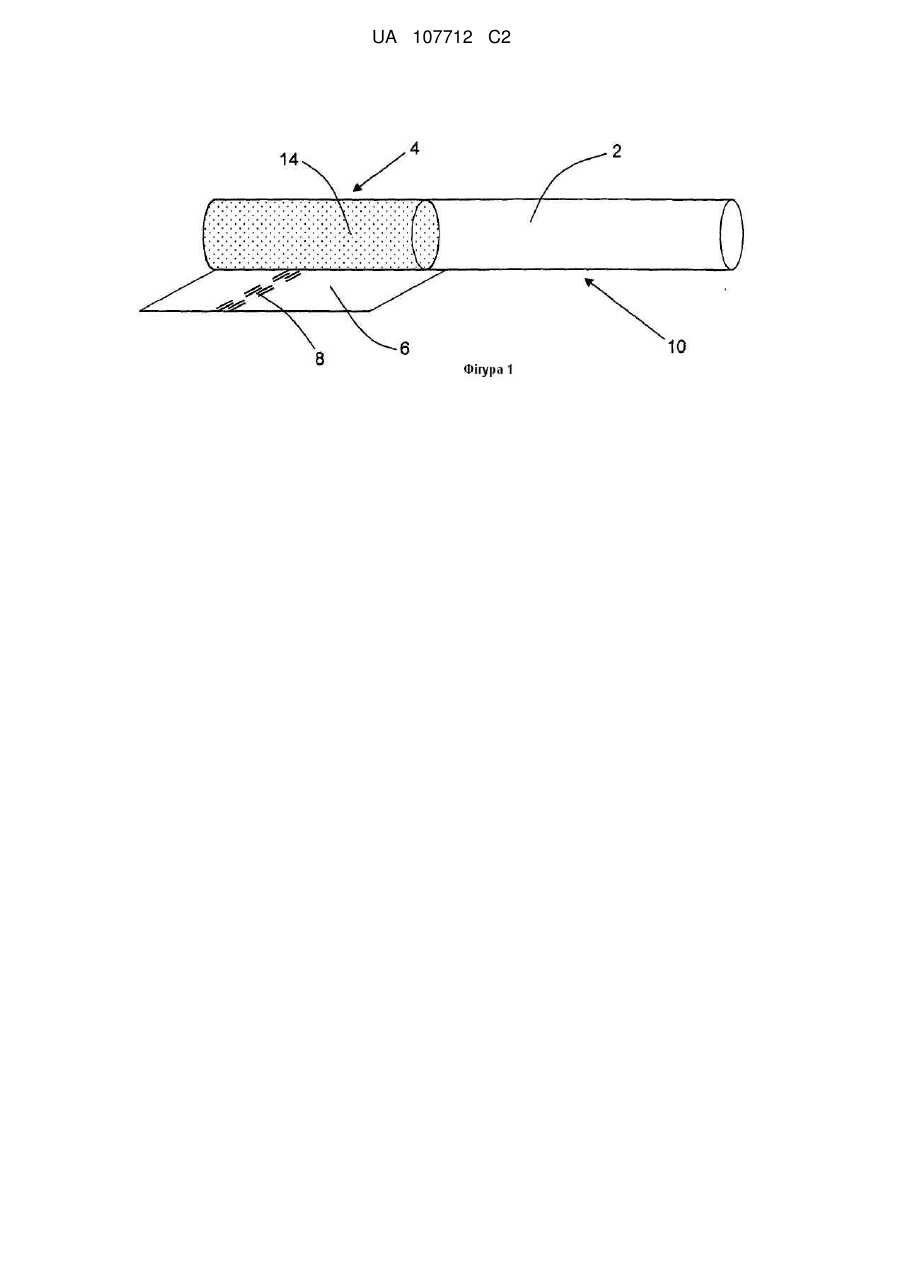

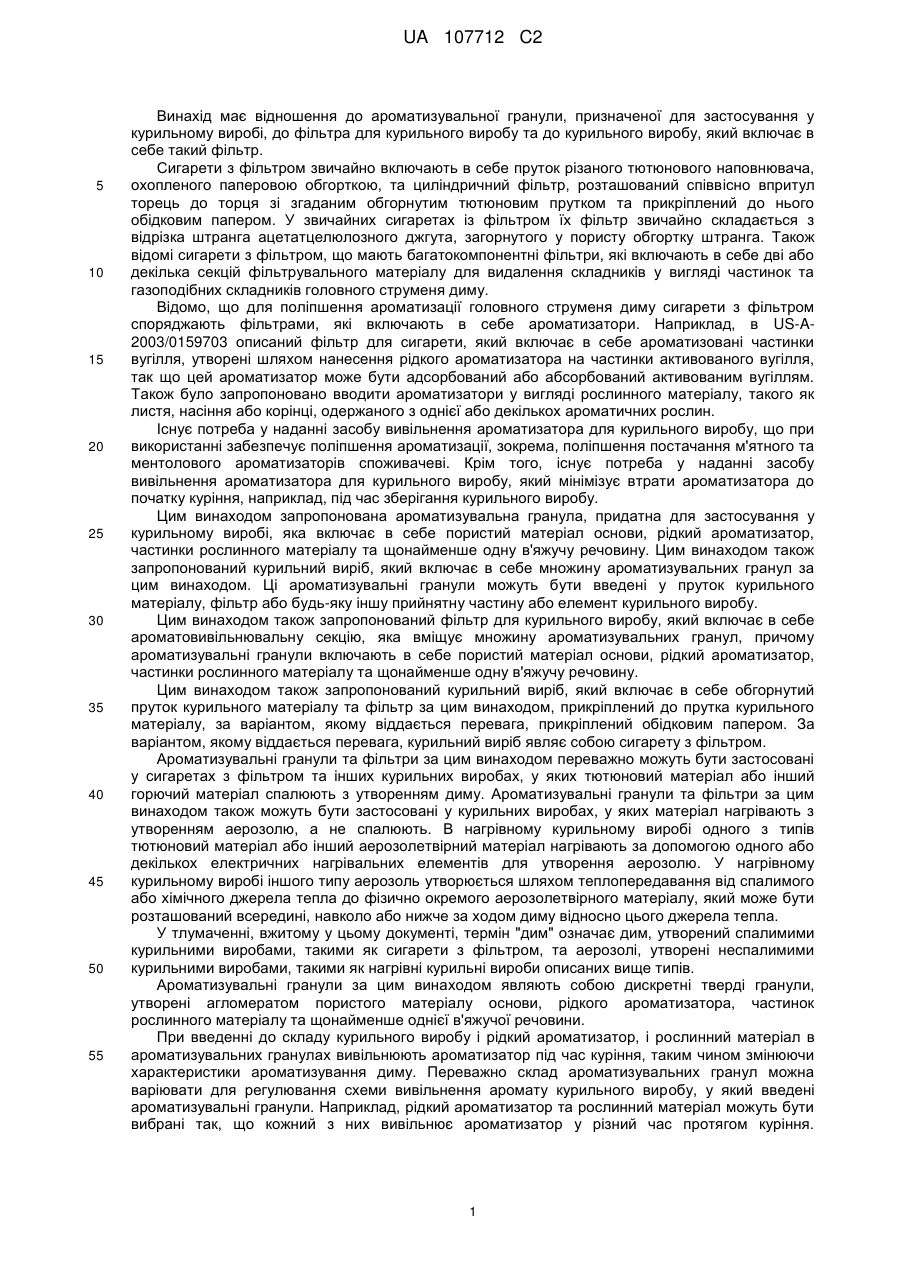

Реферат: Фільтр (4) для курильного виробу (10, 20, 30) включає в себе ароматовивільнювальну секцію (14), яка вміщує множину ароматизувальних гранул. Ароматизувальні гранули включають в себе пористий матеріал основи, рідкий ароматизатор, частинки рослинного матеріалу та щонайменше одну в'яжучу речовину. Рослинний матеріал за варіантом, якому віддається перевага, включає в себе трав'янистий матеріал, за варіантом, якому віддається більша перевага, - листя трав, а за варіантом, якому віддається найбільша перевага, - листя перцевої м'яти. Рідкий ароматизатор за варіантом, якому віддається перевага, містить щонайменше один з таких матеріалів: ефірна олія, така як олія перцевої м'яти або олія кучерявої м'яти; та природний або синтетичний ментол. UA 107712 C2 (12) UA 107712 C2 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід має відношення до ароматизувальної гранули, призначеної для застосування у курильному виробі, до фільтра для курильного виробу та до курильного виробу, який включає в себе такий фільтр. Сигарети з фільтром звичайно включають в себе пруток різаного тютюнового наповнювача, охопленого паперовою обгорткою, та циліндричний фільтр, розташований співвісно впритул торець до торця зі згаданим обгорнутим тютюновим прутком та прикріплений до нього обідковим папером. У звичайних сигаретах із фільтром їх фільтр звичайно складається з відрізка штранга ацетатцелюлозного джгута, загорнутого у пористу обгортку штранга. Також відомі сигарети з фільтром, що мають багатокомпонентні фільтри, які включають в себе дві або декілька секцій фільтрувального матеріалу для видалення складників у вигляді частинок та газоподібних складників головного струменя диму. Відомо, що для поліпшення ароматизації головного струменя диму сигарети з фільтром споряджають фільтрами, які включають в себе ароматизатори. Наприклад, в US-A2003/0159703 описаний фільтр для сигарети, який включає в себе ароматизовані частинки вугілля, утворені шляхом нанесення рідкого ароматизатора на частинки активованого вугілля, так що цей ароматизатор може бути адсорбований або абсорбований активованим вугіллям. Також було запропоновано вводити ароматизатори у вигляді рослинного матеріалу, такого як листя, насіння або корінці, одержаного з однієї або декількох ароматичних рослин. Існує потреба у наданні засобу вивільнення ароматизатора для курильного виробу, що при використанні забезпечує поліпшення ароматизації, зокрема, поліпшення постачання м'ятного та ментолового ароматизаторів споживачеві. Крім того, існує потреба у наданні засобу вивільнення ароматизатора для курильного виробу, який мінімізує втрати ароматизатора до початку куріння, наприклад, під час зберігання курильного виробу. Цим винаходом запропонована ароматизувальна гранула, придатна для застосування у курильному виробі, яка включає в себе пористий матеріал основи, рідкий ароматизатор, частинки рослинного матеріалу та щонайменше одну в'яжучу речовину. Цим винаходом також запропонований курильний виріб, який включає в себе множину ароматизувальних гранул за цим винаходом. Ці ароматизувальні гранули можуть бути введені у пруток курильного матеріалу, фільтр або будь-яку іншу прийнятну частину або елемент курильного виробу. Цим винаходом також запропонований фільтр для курильного виробу, який включає в себе ароматовивільнювальну секцію, яка вміщує множину ароматизувальних гранул, причому ароматизувальні гранули включають в себе пористий матеріал основи, рідкий ароматизатор, частинки рослинного матеріалу та щонайменше одну в'яжучу речовину. Цим винаходом також запропонований курильний виріб, який включає в себе обгорнутий пруток курильного матеріалу та фільтр за цим винаходом, прикріплений до прутка курильного матеріалу, за варіантом, якому віддається перевага, прикріплений обідковим папером. За варіантом, якому віддається перевага, курильний виріб являє собою сигарету з фільтром. Ароматизувальні гранули та фільтри за цим винаходом переважно можуть бути застосовані у сигаретах з фільтром та інших курильних виробах, у яких тютюновий матеріал або інший горючий матеріал спалюють з утворенням диму. Ароматизувальні гранули та фільтри за цим винаходом також можуть бути застосовані у курильних виробах, у яких матеріал нагрівають з утворенням аерозолю, а не спалюють. В нагрівному курильному виробі одного з типів тютюновий матеріал або інший аерозолетвірний матеріал нагрівають за допомогою одного або декількох електричних нагрівальних елементів для утворення аерозолю. У нагрівному курильному виробі іншого типу аерозоль утворюється шляхом теплопередавання від спалимого або хімічного джерела тепла до фізично окремого аерозолетвірного матеріалу, який може бути розташований всередині, навколо або нижче за ходом диму відносно цього джерела тепла. У тлумаченні, вжитому у цьому документі, термін "дим" означає дим, утворений спалимими курильними виробами, такими як сигарети з фільтром, та аерозолі, утворені неспалимими курильними виробами, такими як нагрівні курильні вироби описаних вище типів. Ароматизувальні гранули за цим винаходом являють собою дискретні тверді гранули, утворені агломератом пористого матеріалу основи, рідкого ароматизатора, частинок рослинного матеріалу та щонайменше однієї в'яжучої речовини. При введенні до складу курильного виробу і рідкий ароматизатор, і рослинний матеріал в ароматизувальних гранулах вивільнюють ароматизатор під час куріння, таким чином змінюючи характеристики ароматизування диму. Переважно склад ароматизувальних гранул можна варіювати для регулювання схеми вивільнення аромату курильного виробу, у який введені ароматизувальні гранули. Наприклад, рідкий ароматизатор та рослинний матеріал можуть бути вибрані так, що кожний з них вивільнює ароматизатор у різний час протягом куріння. 1 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 Альтернативно або на додаток рідкий ароматизатор та рослинний матеріал можна варіювати для зміни типу аромату або ароматів, вивільнюваних протягом куріння. У тлумаченні, вжитому у цьому документі, термін "пористий матеріал основи" означає пористий матеріал, здатний утримувати рідкий ароматизатор у порах своєї структури за рахунок адсорбції, абсорбції або і адсорбції, і абсорбції. Ароматизувальні гранули за цим винаходом включають в себе пористий матеріал основи, просочений рідким ароматизатором. Введення пористого матеріалу основи та рідкого ароматизатора у ароматизувальні гранули за цим винаходом є доцільним, оскільки рідкий ароматизатор може ефективно утримуватися в порах пористого матеріалу основи, таким чином запобігаючи втратам рідкого ароматизатора або зменшуючи їх до початку куріння, наприклад, за рахунок випаровування. Це разом з іншими складниками ароматизувальних гранул за цим винаходом, за варіантом, якому віддається перевага, уможливлює введення більшого об'єму рідкого ароматизатора у курильний виріб, результатом чого є збільшення постачання ароматів під час куріння. Як більш докладно описано нижче, введення частинок рослинного матеріалу в ароматизувальні гранули за цим винаходом також поліпшує утримування рідкого ароматизатора у порах пористого матеріалу основи. За варіантом, якому віддається перевага, ароматизувальні гранули за цим винаходом включають в себе пористий матеріал основи у вигляді частинок. За варіантом, якому віддається перевага, пористий матеріал основи мелють перед введенням у ароматизувальні гранули для досягнення однорідності розміру частинок. За варіантом, якому віддається перевага, ароматизувальні гранули включають в себе від приблизно 10 % (мас.) до приблизно 40 % (мас.) пористого матеріалу основи, за варіантом, якому віддається більша перевага, - від приблизно 15 % (мас.) до приблизно 35 % (мас.) пористого матеріалу основи, а за варіантом, якому віддається найбільша перевага, - від приблизно 20 % (мас.) до приблизно 30 % (мас.) пористого матеріалу основи (виходячи з маси готових ароматизувальних гранул). У тлумаченні, вжитому у цьому описі, термін "готові ароматизувальні гранули" означає ароматизувальні гранули після їх формування та висушування. За варіантом, якому віддається перевага, густина пористого матеріалу основи становить від 3 3 приблизно 0,2 г/см (грамів на кубічний сантиметр) до приблизно 0,8 г/см , а за варіантом, якому 3 3 віддається більша перевага, - від приблизно 0,3 г/см до приблизно 0,5 г/см . За варіантом, якому віддається перевага, площа поверхні пористого матеріалу основи, визначена за методом 2 Брунауера, Еммета та Теллера (BET), становить від приблизно 800 м /г (квадратних метрів на 2 грам) до приблизно 3000 м /г, а за варіантом, якому віддається більша перевага, - від 2 2 приблизно 1000 м /г до приблизно 1300 м /т. За варіантом, якому віддається перевага, пористий матеріал основи являє собою неорганічний пористий матеріал, а за варіантом, якому віддається більша перевага, неорганічний пористий адсорбент. До пористих матеріалів основи, яким віддається перевага для застосування у ароматизувальних гранулах за цим винаходом, належать, але без обмеження ними, активоване вугілля, полімерні смоли, діоксид кремнію, глина та цеоліти, наприклад, цеоліти, що мають високе співвідношення діоксид кремнію/оксид алюмінію. Застосуванню активованого вугілля як пористого матеріалу основи у ароматизувальних гранулах за цим винаходом віддається особлива перевага. Причиною є те, що активоване вугілля переважно спочатку діє як резервуар для рідкого ароматизатора, а згодом, після того як рідкий ароматизатор буде вивільнений, воно може також діяти як адсорбент для зменшення вмісту певних газоподібних складників диму. У тлумаченні, вжитому у цьому описі, термін "рідкий ароматизатор" означає рідку речовину, яка надає аромат диму, утвореному курильним виробом під час куріння. Рідкий ароматизатор розташований в порах пористого матеріалу основи та утримується там до початку куріння. Тепло, утворене під час куріння, спричинює випарування рідкого ароматизатора, а утворені в результаті цього випарувані ароматизувальні речовини вивільнюються з пористого матеріалу основи у дим. Ароматизатори, вивільнені завдяки випаровуванню рідкого ароматизатора, підсилюють аромати, які вивільнюються з частинок рослинного матеріалу у ароматизувальних гранулах за цим винаходом, забезпечуючи збільшення виділення ароматів під час куріння. За варіантом, якому віддається перевага, ароматизувальні гранули включають в себе щонайменше приблизно 10 % (мас.) рідких ароматизаторів, за варіантом, якому віддається більша перевага, - щонайменше приблизно 15 % (мас.) рідких ароматизаторів, за варіантом, якому віддається найбільша перевага, - щонайменше приблизно 20 % (мас.) рідких ароматизаторів (виходячи з маси готових ароматизувальних гранул). За варіантом, якому віддається перевага, ароматизувальні гранули включають в себе до приблизно 30 % (мас.) 2 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 рідких ароматизаторів, за варіантом, якому віддається більша перевага, - до приблизно 40 % (мас.) рідких ароматизаторів. За варіантом, якому віддається особлива перевага, ароматизувальні гранули включають в себе від приблизно 10 % (мас.) до приблизно 40 % (мас.) рідких ароматизаторів, за варіантом, якому віддається більша перевага, - від приблизно 15 % (мас.) до 30 % (мас.) рідких ароматизаторів, а за варіантом, якому віддається найбільша перевага, - від приблизно 20 % (мас.) до приблизно 30 % (мас.) рідких ароматизаторів. Кількість пористого матеріалу основи в ароматизувальних гранулах за цим винаходом може бути відрегульована залежно від кількості рідкого ароматизатора, введеного у нього, так що весь рідкий ароматизатор може утримуватися в порах пористого матеріалу основи. Рідкі ароматизатори, придатні для застосування в ароматизувальних гранулах за цим винаходом, відомі спеціалістам. Рідкий ароматизатор може включати в себе один або декілька природних ароматизаторів, один або декілька синтетичних ароматизаторів або комбінацію природних та синтетичних ароматизаторів. Рідкий ароматизатор може включати в себе рідкий ароматичний екстракт або може включати в себе твердий ароматичний екстракт, розчинений у прийнятному рідкому розчиннику. При застосуванні прийнятного рідкого розчинника певна кількість цього рідкого розчинника може бути видалена з ароматизувальних гранул після їх формування, наприклад, під час операції висушування. До прийнятних ароматів, що надаються рідким ароматизатором, належать, але без обмеження ними, природний або синтетичний ментол, перцева м'ята, кучерява м'ята, кофе, чай, прянощі (такі як кориця, гвоздика та імбир), какао, ваніль, фруктові аромати, шоколад, евкаліпт, герань та ліналоол. За варіантом, якому віддається перевага, ароматизатор містить ефірну олію або суміш однієї або декількох ефірних олій. "Ефірна олія" являє собою летку олію, яка має характерний запах та аромат рослини, з якої її добули. До прийнятних ефірних олій для введення в ароматизувальні гранули за цим винаходом належать, але без обмеження ними, олія перцевої м'яти та олія кучерявої м'яти. Ця одна або декілька ефірних олій може постачатися у вигляді розчину, наприклад, у етанолі. У випадку, якщо рідкий ароматизатор містить ефірну олію, ця ефірна олія може бути отримана з рослини того самого виду, що й частинки рослинного матеріалу в ароматизувальних гранулах, так що аромати, вивільнені з рідкого ароматизатора та рослинного матеріалу під час куріння, підсилюють один одного. Альтернативно ця ефірна олія може бути добута з рослини іншого виду, ніж частинки рослинного матеріалу в ароматизувальних гранулах, так що під час куріння з ароматизувальних гранул вивільнюються декілька ароматів. У тлумаченні, вжитому у цьому описі, термін "рослинний матеріал" означає матеріал, що складається з однієї або декількох частин певної рослини. Цей рослинний матеріал мелють або у інший спосіб подрібнюють для утворення матеріалу у вигляді частинок. За варіантом, якому віддається перевага, ароматизувальні гранули в ароматовивільнювальній секції включають в себе від 15 % (мас.) до 35 % (мас.) рослинного матеріалу, а за варіантом, якому віддається більша перевага, - від 20 % (мас.) до 30 % (мас.) рослинного матеріалу (виходячи з маси готових ароматизувальних гранул). Ароматизувальні гранули можуть включати в себе частинки будь-якого рослинного матеріалу, здатного до вивільнення аромату у дим, утворений курильним виробом. За варіантом, якому віддається перевага, рослинний матеріал являє собою нетютюновий рослинний матеріал, так що ароматизувальні гранули збагачують дим нетютюновим ароматом. Ароматизувальні гранули можуть включати в себе частинки, утворені з будь-якої прийнятної частини рослини, включаючи, але без обмеження ними, листя, стебло, корінь, квіти та плоди. Ароматизувальні гранули можуть включати в себе рослинний матеріал з однієї або декількох рослин. За варіантом, якому віддається перевага, ароматизувальні гранули включають в себе частинки листя рослин. За варіантом, якому віддається більша перевага, ароматизувальні гранули включають в себе частинки листя нетютюнових рослин. У варіантах здійснення цього винаходу, яким віддається перевага, аромат, який вивільнюється з листя рослин, утворюється леткими сполуками, такими як олії, які містяться в ньому. До початку куріння ці леткі сполуки мають схильність утримуватися в листі рослин, однак вивільнюються під час куріння, таким чином збагачуючи дим ароматом. Ароматизатори, які вивільнюються з листя рослин, підсилюють та доповнюють аромати, вивільнені з рідкого ароматизатора, яким просочений 3 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 пористий матеріал основи, таким чином збільшуючи загальне виділення ароматів під час куріння. Таким чином ароматичні властивості диму можуть бути змінені залежно від виду листя рослин, вибраного для введення в ароматизувальні гранули. За варіантами здійснення цього винаходу, яким віддається особлива перевага, частинки рослинного матеріалу включають в себе трав'янистий матеріал, такий як листя трав. Терміни "трав'янистий матеріал" та "листя трав" означають відповідно матеріал та листя з певної трав'янистої рослини. "Трав'яниста рослина" являє собою ароматичну рослину, листя або інші частини якої застосовують для медичних, кулінарних або ароматичних цілей, а також здатні до вивільнення аромату у дим, утворений курильним виробом. Ароматизувальні гранули за цим винаходом можуть включати в себе трав'янистий матеріал з однієї або декількох багаторічних або однорічних трав'янистих рослин. Наприклад, ароматизувальні гранули можуть включати в себе листя трав або інший трав'янистий матеріал з трав'янистих рослин, в тому числі, але без обмеження ними, м'яти, такої як перцева м'ята та кучерява м'ята, меліси, базиліку, кориці, базиліку лимонного, цибулі-сіянки, коріандру, лаванди, шавлії, чаю, тим'яну та тмину. Термін "м'ята" означає рослини роду Mentha. За варіантами здійснення винаходу, яким віддається особлива перевага, ароматизувальні гранули включають в себе частинки листя м'яти, а за варіантом, якому віддається більша перевага, - частинки листя перцевої м'яти. Прийнятні види листя м'яти можуть бути вибрані з сортів рослин, що включають, але без обмеження ними, Mentha piperita, Mentha arvensis, Mentha niliaca, Mentha citrata, Mentha spicata, Mentha spicata crispa, Mentha cordifolia, Mentha longifolia, Mentha pulegium, Mentha suaveolens та Mentha suaveolens variegata. За варіантом, якому віддається перевага, вміст олії в листі м'яти становить щонайменше приблизно 0,6 % (мас). Введення частинок із листя перцевої м'яти в ароматизувальні гранули за цим винаходом за варіантом, якому віддається перевага, забезпечує поліпшене надавання м'ятних та ментолових ароматів у дим курильного виробу. Курильні вироби за цим винаходом з фільтрами, які включають в себе ароматизувальні гранули, які включають в себе частинки листя перцевої м'яти, за варіантом, якому віддається перевага, забезпечують посилені м'ятні та ментолові аромати у порівнянні зі звичайними ментоловими сигаретами. Термін "м'ятний аромат" означає ароматичну речовину або екстракт ароматичної речовини, наявної у м'ятних рослинах, таких як перцева м'ята та кучерява м'ята. Термін "ментол" означає специфічний ароматичний складник, наявний у олії перцевої м'яти та інших м'ятних оліях. Ментол може бути екстрагований з олії перцевої м'яти та інших м'ятних олій або виготовлений синтетично. За бажанням він може бути застосований як рідкий ароматизатор в ароматизувальних гранулах за цим винаходом так, як описано вище. За варіантом, якому віддається перевага, рослинний матеріал в ароматизувальних гранулах мелють для утворення матеріалу у вигляді частинок, придатного для агломерування з іншими складниками ароматизувальних гранул. Однак у певних варіантах здійснення прийнятний розмір частинок може бути досягнутий шляхом подрібнення або нарізання рослинного матеріалу. За варіантом, якому віддається перевага, частинки рослинного матеріалу мають середній розмір частинок менше ніж приблизно 600 мікронів (мкм), за варіантом, якому віддається більша перевага, - менше ніж приблизно 400 мкм, а за варіантом, якому віддається найбільша перевага, - менше ніж приблизно 300 мкм. За варіантом, якому віддається перевага, частинки рослинного матеріалу мають середній розмір частинок більше ніж приблизно 25 мкм, а за варіантом, якому віддається більша перевага, - більше ніж приблизно 65 мкм. За варіантом, якому віддається особлива перевага, частинки рослинного матеріалу мають середній розмір частинок від приблизно 25 мкм до приблизно 600 мкм, а за варіантом, якому віддається більша перевага, - від приблизно 65 мкм до приблизно 300 мкм. За варіантом, якому віддається перевага, рослинний матеріал, такий як листя рослини, висушують до вмісту вологи від приблизно 6 % (мас.) до приблизно 15 % (мас), за варіантом, якому віддається більша перевага, - від приблизно 8 % (мас.) до приблизно 12 % (мас), а за варіантом, якому віддається найбільша перевага, - від приблизно 8 % (мас.) до приблизно 10 % (мас). Частинки рослинного матеріалу можуть діяти як бар'єр навколо пористого матеріалу основи, просоченого рідким ароматизатором. Це переважно забезпечує мінімальні втрати рідкого ароматизатора з пористого матеріалу основи під час зберігання фільтрів та курильних виробів за цим винаходом, та може також уможливлювати первинне просочення пористого матеріалу більшою кількістю рідкого ароматизатора. Це в свою чергу забезпечує максимальне вивільнення ароматизатора з ароматизувальних гранул за цим винаходом у дим під час куріння. У певних комбінаціях рідкого ароматизатора та рослинного матеріалу аромат з рідкого ароматизатора може бути вивільнений в дим у інший час після початку куріння, ніж аромат, 4 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 вивільнений з рослинного матеріалу. Це переважно може забезпечувати відносно рівномірні рівні виділення аромату під час куріння та забезпечує можливість регулювання або налаштування схеми вивільнення аромату курильних виробів за цим винаходом. Наприклад, аромат може бути вивільнений у дим спочатку з частинок рослинного матеріалу, після чого з рідкого ароматизатора. За варіантом здійснення цього винаходу, якому віддається особлива перевага, ароматизувальні гранули включають в себе комбінацію частинок листя перцевої м'яти та ментолу у вигляді рідкого ароматизатора. Як описано вище, ментол є одним із головних компонентів олії перцевої м'яти, й може бути виготовлений синтетично або екстрагований з олії перцевої м'яти із застосуванням відомих способів екстрагування. За цим варіантом здійснення, якому віддається особлива перевага, м'ятний та ментоловий аромати посилюють та доповнюють один одного, і ароматизувальні гранули забезпечують збільшене та неперервне постачання ароматизаторів курцеві під час куріння. Ароматизувальні гранули за цим винаходом включають в себе щонайменше одну в'яжучу речовину. В'яжуча речовина сприяє утримуванню складників ароматизувальної гранули разом та може бути також застосована для регулювання в'язкості або реологічних властивостей агломерату під час формування ароматизувальних гранул. Прийнятні в'яжучі речовини для застосування в ароматизувальних гранулах за цим винаходом відомі спеціалістам. Ароматизувальні гранули можуть включати в себе органічну в'яжучу речовину, таку як, наприклад, карбоксиметилцелюлоза, мікрокристалічна целюлоза або полівінілацетат, поліетиленгліколь, поліетиленоксид, желатин, крохмаль, цукор, гідроксилетилцелюлоза або гідроксилметилцелюлоза. Альтернативно або на додаток ароматизувальні гранули можуть включати в себе неорганічну в'яжучу речовину, таку як, наприклад, вода. За варіантом, якому віддається перевага, воду включають як в'яжучу речовину під час формування ароматизувальних гранул. Слід мати на увазі, що ароматизувальні гранули за цим винаходом можуть включати в себе комбінацію однієї або декількох органічних в'яжучих речовин та однієї або декількох неорганічних в'яжучих речовин. Також слід мати на увазі, що ароматизувальні гранули за цим винаходом можуть включати в себе одну або декілька твердих в'яжучих речовин чи одну або декілька рідких в'яжучих речовин чи комбінацію однієї або декількох твердих в'яжучих речовин та однієї або декількох рідких в'яжучих речовин. Деякі з в'яжучих речовин, введені під час формування ароматизувальних гранул, можуть бути видалені із цих ароматизувальних гранул після їх формування. Наприклад, якщо вода введена як неорганічна рідка в'яжуча речовина під час формування ароматизувальних гранул, значна частина води може бути видалена шляхом висушування ароматизувальних гранул після їх формування. За варіантом, якому віддається перевага, готові ароматизувальні гранули мають загальний вміст в'яжучої речовини від приблизно 15 % (мас.) до приблизно 35 % (мас), за варіантом, якому віддається більша перевага, - від приблизно 20 % (мас.) до приблизно 30 % (мас), а за варіантом, якому віддається найбільша перевага, - від приблизно 22,5 % (мас.) до приблизно 27,5 % (мас.) (виходячи з маси готових ароматизувальних гранул). Ароматизувальним гранулам може бути надана будь-яка прийнятна форма, однак за варіантом, якому віддається перевага, вони є по суті циліндричними або сферичними. Середній діаметр ароматизувальних гранул за варіантом, якому віддається перевага, становить від приблизно 0,1 мм до приблизно 2,5 мм, за варіантом, якому віддається більша перевага, - від приблизно 0,3 мм до приблизно 1,0 мм, а за варіантом, якому віддається ще більша перевага, від приблизно 0,5 мм до приблизно 0,6 мм. За варіантом, якому віддається перевага, розподіл розмірів частинок ароматизувальних гранул є мінімальним. Розподіл розмірів цих частинок серед інших факторів може залежати від співвідношення ваги твердих складників та рідкої в'яжучої речовини (наприклад, води), застосованих у процесі формування гранул. За варіантом, якому віддається перевага, кількість рідкої в'яжучої речовини, застосованої у процесі формування гранул, приблизно дорівнює кількості застосованих твердих складників, або рідкої в'яжучої речовини застосовано трохи більше, ніж твердих складників. Факультативно ароматизувальні гранули можуть також включати в себе покриття. Покриття, якому віддається перевага, може бути утворене з розчину хітозану з низькою молекулярною масою (0,5-1,0 %). Було виявлено, що виконання покриття на зовнішній поверхні ароматизувальних гранул переважно призводить до значного зменшення пересування та випаровування летких ароматичних речовин з рідкого ароматизатора та частинок рослинного матеріалу в ароматизувальних гранулах до початку куріння. Виконання покриття також посилює 5 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 утримування рідкого ароматизатора в порах пористого матеріалу основи, так що небажане передчасне вивільнення аромату з ароматизувальних гранул може бути мінімізоване. Ароматизувальні гранули за цим винаходом можуть бути виготовлені із застосуванням відомих способів екструзії, сферонізації або грануляції з високим зусиллям зсуву. Докладніше прийнятні способи екструзії та сферонізації описані, наприклад, у виданні "ExtrusionSpheronisation - А Literature Review" by Chris Vervaet et al, 1995 International Journal of Pharmaceutics 116:131-146. За необхідності у суміш для формування ароматизувальних гранул можуть бути введені додаткові реактиви для сприяння процесам екструзії, сферонізації або грануляції, наприклад, шляхом запобігання або мінімізування виділення рідини з твердих складників або шляхом поліпшення реологічних властивостей суміші. Прийнятні реактиви для сприяння екструзії, сферонізації та грануляції відомі спеціалістам. Після формування ароматизувальні гранули звичайно потребують піддавання операції висушування для принаймні часткового видалення одного або декількох розчинників або в'яжучих речовин, наявних у цих капсулах. Якщо ж бажане додаткове збільшення насичення ароматом ароматизувальних гранул, то додатковий рідкий ароматизатор може бути введений всередину або нанесений ззовні ароматизувальних гранул після їх висушування. Якщо покриття виконано на ароматизувальних гранулах, воно може бути нанесене на гранули, одержані шляхом екструзії, сферонізації або грануляції, після їх висушування із застосуванням будь-якого прийнятного обладнання, такого як, наприклад, розпилювач із псевдозрідженим шаром. Прийнятні розпилювачі з псевдозрідженимшаром наявні у продажу від Glatt GmbH, Германія. Ароматизувальні гранули за цим винаходом переважно можуть бути включені у курильні вироби різноманітних типів. Наприклад, ці ароматизувальні гранули можуть бути включені у спалимі курильні вироби, такі як сигарети з фільтром, які мають пруток різаного тютюнового наповнювача або іншого курильного матеріалу, який спалюють під час куріння. Альтернативно ароматизувальні гранули за цим винаходом можуть бути включені у нагрівні курильні вироби описаного вище типу, у яких матеріал нагрівають для утворення аерозолю, а не спалюють. Наприклад, ароматизувальні гранули за цим винаходом можуть бути включені у нагрівний курильний виріб, який включає в себе спалиме джерело тепла, таке як джерело, описане у WOA-2009/022232, і включає в себе спалиме джерело тепла та аерозолетвірний субстрат, розташований нижче за ходом диму відносно спалимого джерела тепла. Ароматизувальні гранули за цим винаходом також можуть бути включені у нагрівний курильний виріб, який включає в себе неспалимі джерела тепла, наприклад, хімічні джерела тепла або електричні джерела тепла, такі як електричні резистивні нагрівальні елементи. Ароматизувальні гранули за цим винаходом можуть бути включені у будь-яку прийнятну частину або елемент курильного виробу. Наприклад, ароматизувальні гранули можуть бути введені у пруток курильного матеріалу або фільтр спалимого курильного виробу, такого як сигарета з фільтром, або можуть бути введені у аерозолетвірний субстрат або фільтр нагрівного курильного виробу. Слід мати на увазі, що ароматизувальні гранули за цим винаходом можуть бути включені у більш ніж одну частину або елемент курильного виробу. Курильні вироби за цим винаходом, які включають в себе множину ароматизувальних гранул, можуть включати в себе будь-яку кількість ароматизувальних гранул, придатних для посилення ароматизації їх диму під час куріння. Наприклад, курильні вироби за цим винаходом можуть включати в себе від приблизно 2 до приблизно 30000 ароматизувальних гранул, наприклад, від приблизно 2 до 20000 ароматизувальних гранул. Фільтри за цим винаходом, які включають в себе ароматовивільнювальну секцію, яка вміщує множину ароматизувальних гранул, можуть являти собою односекційні фільтри, що включають в себе тільки ароматовивільнювальну секцію. Альтернативно, фільтри за цим винаходом можуть являти собою багатосекційні фільтри, які включають в себе дві або декілька секцій. Наприклад, фільтри за цим винаходом можуть являти собою багатосекційні фільтри, які включають в себе щонайменше один із таких елементів: припруткову кінцеву секцію, розташовану вище за ходом диму відносно ароматовивільнювальної секції, та кінцеву секцію, що вставляється в рот, розташовану нижче за ходом диму відносно ароматовивільнювальної секції. У цьому описі терміни "вище за ходом диму" та "нижче за ходом диму" означають відносні положення секцій фільтрів за цим винаходом відносно напрямку струменя диму, який просмоктують крізь фільтр під час використання. Наприклад, якщо ароматовивільнювальна секція розташована вище за ходом диму відносно кінцевої секції, що вставляється в рот, то дим 6 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 просмоктується спочатку крізь ароматовивільнювальну секцію, а потім крізь кінцеву секцію, що вставляється в рот. Фільтри за цим винаходом можуть включати в себе ароматовивільнювальні секції, які вміщують, будь-яку кількість ароматизувальних гранул, придатних для посилення ароматизації диму, який просмоктується крізь фільтр під час куріння. Наприклад, фільтри за цим винаходом можуть включати в себе ароматовивільнювальні секції, які вміщують від приблизно 2 до приблизно 25000 ароматизувальних гранул, наприклад, від приблизно 2 до 15000 ароматизувальних гранул. Кінцева секція, що вставляється в рот, яка входить до складу багатокомпонентних фільтрів за цим винаходом, у деяких варіантах здійснення переважно може запобігати потраплянню ароматизувальних гранул, розташованих у ароматовивільнювальній секції, або їх частин у ротову порожнину курця під час куріння. За варіантом, якому віддається перевага, кінцева секція, що вставляється в рот, включає в себе фільтрувальний матеріал. За варіантом, якому віддається більша перевага, кінцева секція, що вставляється в рот, включає в себе фільтрувальний матеріал, який має дуже низьку ефективність фільтрування фази у вигляді частинок або ефективність фільтрування фази у вигляді частинок по суті відсутня. Кінцева секція, що вставляється в рот, може, наприклад, включати в себе целюлозний матеріал, такий як ацетатцелюлозний джгут, або інший прийнятний волокнистий фільтрувальний матеріал низької ефективності фільтрації. Якщо ж кінцева секція, що вставляється в рот, виконана з волокнистого фільтрувального матеріалу, то волокна всередині можуть простягатися по суті по усій довжині кінцевої секції, що вставляється в рот, та бути розташованими по суті у поздовжньому напрямку фільтра. Альтернативно волокна можуть простягатися лише на частину довжини відрізка штранга та бути хаотично орієнтованими відносно поздовжньої осі фільтра. У випадку, якщо кінцева секція, що вставляється в рот, включає в себе фільтрувальний матеріал, довжина кінцевої секції, що вставляється в рот, за варіантом, якому віддається перевага, становить від приблизно 3 мм до приблизно 12 мм, за варіантом, якому віддається більша перевага, - від приблизно 6 мм до приблизно 8 мм. Фільтри за цим винаходом можуть включати в себе порожнину кінцевої секції, що вставляється в рот, розташовану нижче за ходом диму відносно ароматовивільнювальної секції. Наприклад, у певних варіантах виконання багатокомпонентні фільтри за цим винаходом можуть додатково включати в себе порожнину кінцевої секції, що вставляється в рот, розташовану нижче за ходом диму відносно кінцевої секції, що вставляється в рот, описаної вище. Ця порожнина кінцевої секції, що вставляється в рот, може бути утворена, наприклад, обідковим папером, який оточує фільтр. Припруткова кінцева секція багатокомпонентних фільтрів за цим винаходом за варіантом, якому віддається перевага, включає в себе волокнистий фільтрувальний матеріал. Припруткова кінцева секція може, наприклад, включати в себе целюлозний матеріал, такий як ацетатцелюлозний джгут, або інші прийнятні волокнисті фільтрувальні матеріали, такі як папір. Якщо ж припруткова кінцева секція виготовлена з волокнистого фільтрувального матеріалу, то волокна всередині можуть простягатися по суті по усій довжині припруткової кінцевої секції та розташовуватися по суті у поздовжньому напрямку фільтра. Альтернативно волокна можуть простягатися лише на частину довжини відрізка штранга та бути хаотично орієнтованими відносно поздовжньої осі фільтра. Введення у конструкцію припруткової кінцевої секції, яка включає в себе фільтрувальний матеріал, переважно забезпечує додаткову ефективність фільтрації. Альтернативно або на додаток припруткова кінцева секція може включати в себе щонайменше один сорбент, здатний до видалення щонайменше одного складника газоподібної фази з головного струменя диму, який просмоктують крізь фільтр. За варіантом, якому віддається перевага, щонайменше один сорбент вибраний з групи, яку складають активоване вугілля, активований оксид алюмінію, цеоліти, сепіоліти, молекулярні сита та силікагель. Щонайменше одна секція з таких секцій як кінцева секція, що вставляється в рот, та припруткова кінцева секція може включати в себе один або декілька ароматизаторів, за варіантом, якому віддається перевага, - один або декілька рідких ароматизаторів, для подальшого збільшення постачання ароматів курцеві під час куріння. У випадку, якщо і кінцева секція, що вставляється в рот, і припруткова кінцева секція включають в себе щонайменше один ароматизатор, то цей щонайменше один ароматизатор у кінцевій секції, що вставляється в рот, може являти собою той самий щонайменше один ароматизатор з розташованих у припрутковій кінцевій секції або інший. Крім того, рідкі ароматизатори у кінцевій секції, що 7 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 вставляється в рот, та припрутковій кінцевій секції можуть являти собою той самий рідкий ароматизатор з розташованих у ароматизувальних гранулах ароматовивільнювальної секції фільтра або інший. Наприклад, щонайменше одна секція з таких секцій як кінцева секція, що вставляється в рот, та припруткова кінцева секція може включати в себе відрізок штранга фільтрувального матеріалу, який включає в себе одну або декілька ниток, просочених рідким ароматизатором. Ці одна або декілька ниток можуть бути виготовлені з ацетатцелюлозної пряжі, віскози, бавовни, паперу або будь-якого іншого гідрофільного текстильного або нетекстильного матеріалу, здатного до абсорбції або адсорбції рідкого ароматизатора. Нитки можуть бути пофарбовані, наприклад, для розрізнення виду ароматизатора, яким вони просочені. Якщо використані декілька ниток, то ці нитки можуть мати однакові або різні кольори та можуть бути просочені однаковими або різними рідкими ароматизаторами. За варіантом, якому віддається перевага, нитки мають діаметр від приблизно 0,6 мм до приблизно 2,0 мм, а за варіантом, якому віддається більша перевага, - приблизно 0,8 мм. Відрізки штранга фільтра, які включають в себе просочені ароматизаторами нитки та придатні для застосування у багатокомпонентних фільтрах за цим винаходом, а також способи та пристрої для виготовлення таких відрізків штранга описані у патентах СІЛА № 4,281,671 та № 7,074,170 й наявні у продажу від American Filtrona Company, Річмонд, Вірджинія, США. Альтернативно або на додаток щонайменше одна секція з таких секцій як кінцева секція, що вставляється в рот, та припруткова кінцева секція може включати в себе множину кульок, просочених рідким ароматизатором. Ці кульки можуть бути виготовлені, наприклад, із целюлозного матеріалу, зв'язаного полівінілацетатною в'яжучою речовиною, або з тютюнового порошку, зв'язаного мікрокристалічною целюлозою. Кульки, придатні для застосування у багатокомпонентних фільтрах за цим винаходом, виготовляє Rengo Co., Ltd., Японія, та продає під комерційною назвою Viscopearl®. Способи та пристрої для виготовлення таких кульок також описані у патентній заявці Японії № 10182842. Кульки можуть мати однакові або різні діаметри та кольори. Колір кульок може, наприклад, вказувати вид ароматизатора, яким вони просочені. За варіантом, якому віддається перевага, кульки мають діаметр від приблизно 0,2 мм до приблизно 2 мм. Рідкі ароматизатори, призначені для застосування у секції, що вставляється в рот, та припрутковій кінцевій секції багатокомпонентних фільтрів за цим винаходом, можуть включати в себе один або декілька природних ароматизаторів, синтетичних ароматизаторів або комбінацію природних та синтетичних ароматизаторів. До прийнятних ароматів, які надаються рідкими ароматизаторами у кінцевій секції, що вставляється в рот, та припрутковій кінцевій секції багатокомпонентних фільтрів за цим винаходом належать, але без обмеження ними, аромати, описані вище для рідкого ароматизатора у його ароматизувальних гранулах. У варіантах здійснення цього винаходу, яким віддається перевага та у яких ароматизувальні гранули включають в себе частинки листя перцевої м'яти та ментол у вигляді рідкого ароматизатора, щонайменше одна секція з таких секцій як кінцева секція, що вставляється в рот, та припруткова кінцева секція багатокомпонентного фільтра за варіантом, якому віддається перевага, включає в себе рідкий природний або синтетичний ментоловий ароматизатор. У таких варіантах здійснення цього винаходу введення ментолового ароматизатора у припруткову кінцеву секцію переважно додатково посилює ароматовивільнювання у дим, який просмоктують крізь фільтр під час куріння, і доповнює ментолові та м'ятні аромати, які вивільнюються нижче за ходом диму у дим частинками листя перцевої м'яти та ментолом, що входять до складу ароматизувальних гранул, розташованих у ароматовивільнювальній секції. Багатокомпонентні фільтри за цим винаходом можуть додатково включати в себе другу ароматовивільнювальну секцію для додаткового посилення постачання аромату курцеві під час куріння. Друга ароматовивільнювальна секція може включати в себе множину ароматизувальних гранул за цим винаходом. Альтернативно або на додаток друга ароматовивільнювальна секція може включати в себе тютюнове листя чи листя нетютюнових рослин або один чи декілька рідких ароматизаторів у будь-якій з форм, описаних вище стосовно кінцевої секції, що вставляється в рот, та припруткової кінцевої секції. Друга ароматовивільнювальна секція може бути розташована вище за ходом диму або нижче за ходом диму відносно першої ароматовивільнювальної секції. Багатокомпонентні фільтри за цим винаходом можуть бути виготовлені шляхом утворення окремих нескінченних прутків, що включають в себе множину блоків кожної окремої секції цього багатокомпонентного фільтра, після чого ці окремі прутки у відомий одно- або декількастадійний спосіб з'єднують для утворення нескінченного прутка фільтра, який включає в себе множину блоків багатокомпонентного фільтра. Після цього нескінченний пруток фільтра можна 8 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 послідовно розрізати з регулярними інтервалами за допомогою різального пристрою, та одержати послідовність окремих багатокомпонентних фільтрів за цим винаходом. У першому аспекті цього винаходу множина ароматизувальних гранул у ароматовивільнювальній секції фільтра розподілена у відрізку штранга волокнистого фільтрувального матеріалу, такого як ацетатцелюлозний джгут або папір. За варіантом, якому віддається перевага, ароматизувальні гранули по суті рівномірно розподілені по довжині відрізка штранга волокнистого фільтрувального матеріалу. Волокна у відрізку штранга волокнистого фільтрувального матеріалу можуть бути розташовані по суті у поздовжньому напрямку фільтра та простягатися по суті по усій довжині відрізка штранга волокнистого фільтрувального матеріалу. Альтернативно волокна у волокнистому фільтрувальному матеріалі можуть бути хаотично орієнтовані та простягатися лише на частину довжини відрізка штранга волокнистого фільтрувального матеріалу. Факультативно пластифікатор фільтра може бути нанесений на волокнистий фільтрувальний матеріал у звичайний спосіб шляхом його розбризкування на окремі волокна. За варіантом, якому віддається перевага, пластифікатор фільтра наносять на волокнистий фільтрувальний матеріал перед внесенням у нього ароматизувальних гранул. У курильних виробах за першим аспектом цього винаходу ароматизувальна секція за варіантом, якому віддається перевага, має довжину від приблизно 5 мм до приблизно 22 мм, за варіантом, якому віддається більша перевага, має довжину від приблизно 10 мм до приблизно 15 мм, а за варіантом, якому віддається більша перевага, має довжину приблизно 12 мм. За варіантом, якому віддається перевага, фільтри за першим аспектом винаходу додатково включають в себе кінцеву секцію, що вставляється в рот, яка розташована нижче за ходом диму відносно ароматовивільнювальної секції. Порожнина кінцевої секції, що вставляється в рот, факультативно може бути розташована нижче за ходом диму відносно кінцевої секції, що вставляється в рот. Ця порожнина кінцевої секції, що вставляється в рот, може бути виконана тоді, коли фільтр прикріплюють до прутка курильного матеріалу, наприклад, обідковим папером для утворення курильного виробу за цим винаходом. У випадку, якщо порожнина кінцевої секції, що вставляється в рот, розташована нижче за ходом диму відносно кінцевої секції, що вставляється в рот, довжина цієї кінцевої секції, що вставляється в рот, за варіантом, якому віддається перевага, становить від приблизно 3 мм до приблизно 4 мм. У другому аспекті цього винаходу ароматовивільнювальна секція має порожнину, принаймні частково заповнену ароматизувальними гранулами. Ця порожнина виконана між розташованою вище за ходом диму секцією, наприклад, будь-якою з припруткових кінцевих секцій, описаних вище, та розташованою нижче за ходом диму секцією, наприклад, будь-якою з кінцевих секцій, що вставляються в рот, описаних вище. За варіантом, якому віддається перевага, від приблизно 40 % до приблизно 100 % об'єму порожнини заповнено ароматизувальними гранулами, а за варіантом, якому віддається більша перевага, - від приблизно 60 % до приблизно 80 % об'єму порожнини. Фільтри з порожниною за другим аспекту цього винаходу можуть бути виготовлені із застосуванням відомого обладнання для виготовлення фільтрів із деревним вугіллям, таких як фільтри, описані у ЕР-А-1,571,933. Таке обладнання наявні у продажу від Filtrona International Ltd., Велика Британія. У фільтрах за другим аспектом цього винаходу довжина ароматовивільнювальної секції за варіантом, якому віддається перевага, становить від приблизно 2 мм до приблизно 12 мм, за варіантом, якому віддається більша перевага, - від 3 мм до 8 мм, а за варіантом, якому віддається найбільша перевага, - від 4 мм до 6 мм. Завантаження ароматизувальних гранул у ароматовивільнювальній секції за варіантом, якому віддається перевага, становить від приблизно 2 мг/мм до приблизно 20 мг/мм для фільтра діаметром від приблизно 7,5 мм до приблизно 7,85 мм, за варіантом, якому віддається більша перевага, - від приблизно 5 мг/мм до приблизно 16 мг/мм, а за варіантом, якому віддається найбільша перевага, - від приблизно 8 мг/мм до приблизно 16 мг/мм. Питоме завантаження (мг на мм) звичайно вище у випадках, коли ароматизувальні гранули розташовані у порожнині за другим аспектом цього винаходу, ніж коли ароматизувальні гранули розподілені у відрізку штранга волокнистого фільтрувального матеріалу за першим аспектом цього винаходу. За варіантом, якому віддається перевага, загальне завантаження ароматизувальних гранул усередині ароматовивільнювальної секції становить від приблизно 20 мг до приблизно 200 мг, за варіантом, якому віддається більша перевага, - від приблизно 50 мг до приблизно 180 мг, а за варіантом, якому віддається найбільша перевага, - від приблизно 75 мг до приблизно 150 мг. Спалимі курильні вироби за цим винаходом за варіантом, якому віддається перевага, включають в себе обгорнутий пруток різаного тютюнового наповнювача або іншого курильного 9 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 матеріалу та фільтр за цим винаходом, який включає в себе ароматовивільнювальну секцію, яка вміщує множину ароматизувальних гранул. У певних варіантах здійснення цього винаходу обгортка, застосована для обгортання тютюнового прутка, може бути покрита розчином ароматизаторів, інкапсульованих у бетациклодекстрині, які збагачують запахом головний струмінь диму під час куріння. Прийнятним прикладом такого покриття є Emanate®, наявне у продажу від V. Mane Fils, Франція, яке являє собою продукт, що складається з ряду аддуктів бета-циклодекстрину, таких як Eugenol. За варіантом, якому віддається перевага, курильні вироби за цим винаходом мають загальне виділення сухого конденсату, що не містить нікотину ("nicotine free dry particulate matter", NFDPM), або виділення "смол" до приблизно 10 мг, а за варіантом, якому віддається більша перевага, - до приблизно 6 мг. Виділення "смол" може становите 1 мг, а за варіантом, якому віддається більша перевага, - 0,1 мг. За варіантом, якому віддається перевага, виділення "смол" становить від 0,1 мг до 10 мг, за варіантом, якому віддається більша перевага, - від 1 мг до 10 мг або від 0,1 мг до 6 мг, а за варіантом, якому віддається найбільша перевага, - від 1 мг до б мг. За варіантом, якому віддається перевага, загальна довжина курильних виробів за цим винаходом становить від приблизно 70 мм до приблизно 128 мм, а за варіантом, якому віддається більша перевага, - приблизно 84 мм. За варіантом, якому віддається перевага, зовнішній діаметр фільтрів та курильних виробів за цим винаходом становить від приблизно 5 мм до 8,5 мм, а за варіантом, якому віддається більша перевага, - приблизно 7,9 мм. За варіантом, якому віддається перевага, загальна довжина фільтрів за цим винаходом становить від приблизно 18 мм до приблизно 36 мм, а за варіантом, якому віддається більша перевага, - приблизно 27 мм. У випадку, якщо фільтри за цим винаходом являють собою багатокомпонентні фільтри, довжина кожної окремої секції фільтрів за варіантом, якому віддається перевага, становить від приблизно 5 мм до приблизно 22 мм. Курильні вироби за цим винаходом можуть бути упаковані у вмістища, наприклад, у м'які пачки або пачки з відкидною кришкою, які мають внутрішню оболонку, покриту одним або декількома ароматизаторами. Лише у вигляді прикладу цей винахід нижче описаний з посиланнями на супровідні фігури, на яких: на Фіг. 1 показаний вид збоку сигарети з фільтром, яка включає в себе односекційний фільтр за першим варіантом здійснення першого аспекту цього винаходу; на Фіг. 2 показаний вид збоку сигарети з фільтром, яка включає в себе багатокомпонентний фільтр за другим варіантом здійснення першого аспекту цього винаходу; та на Фіг. 3 показаний вид збоку сигарети з фільтром, яка включає в себе багатокомпонентний фільтр за одним із варіантів здійснення другого аспекту цього винаходу. Сигарети з фільтром, показані на Фіг. 1-3, в цілому мають декілька аналогічних елементів, які позначені однаковими позиціями. На кожному з видів збоку деякі частини видалені, щоб показати внутрішні деталі фільтра. Кожна сигарета з фільтром в цілому включає в себе видовжений циліндричний обгорнутий тютюновий пруток 2, прикріплений з одного кінця до розташованого співвісно з ним видовженого циліндричного фільтра 4. Обгорнутий тютюновий пруток 2 та фільтр 4 з'єднані у відомий спосіб обідковим папером 6, який охоплює усю довжину фільтра та прилеглу частину обгорнутого тютюнового прутка 2. Для змішування навколишнього повітря з головним струменем диму, що утворюється під час згоряння обгорнутого тютюнового прутка 4, у обідковому папері 6 виконана множина перфораційних отворів 8, розташованих по колу у межах багатокомпонентного фільтра 4. Кожний фільтр 4 включає в себе ароматовивільнювальну секцію 14, яка вміщує множину ароматизувальних гранул загальною масою приблизно 25 мг. Ароматизувальні гранули мають по суті сферичну форму із середнім діаметром приблизно 0,8 мм. Ароматизувальні гранули включають в себе 20-30 % (мас.) пористого матеріалу основи (мелене активоване вугілля), 20-30 % (мас.) рідкого ароматизатора (розчин ментолу у етанолі), 20-30 % (мас.) частинок рослинного матеріалу (мелене листя перцевої м'яти), 20-30 % (мас.) твердої органічної в'яжучої речовини та приблизно 10 % (мас.) рідкої неорганічної в'яжучої речовини (води). Для виготовлення ароматизувальних гранул пористий матеріал основи змішують із рідким ароматизатором, утворюючи ароматизований пористий матеріал основи. Після цього ароматизовану пористу основу змішують із частинками рослинного матеріалу, твердою 10 UA 107712 C2 5 10 15 20 25 30 35 40 45 50 55 60 органічною в'яжучою речовиною та рідкою неорганічною в'яжучою речовиною до утворення однорідної пасти, яку після цього екструдують з утворенням пасом, які мають середній діаметр 1 мм. Ці пасма сферонізують на циліндричній плиті для утворення сфер, які мають середній діаметр 0,8 мм. Одержані сфери висушують для видалення більшої частини рідкої неорганічної в'яжучої речовини та розчинника з рідкого ароматизатора. Співвідношення маси твердих складників та рідкої в'яжучої речовини (води) у сферах перед висушуванням становить приблизно 1:1,06. Після висушування сфер на зовнішні поверхні готових ароматизувальних гранул факультативно може бути нанесено покриття розчином хітозану з низькою молекулярною вагою у розпилювачі з псевдозрідженим шаром. Приклад прийнятного способу формування ароматизувальних гранул наведений нижче. Фільтр 4 сигарети 10 з фільтром за першим варіантом здійснення цього винаходу, показаним на Фіг. 1, являє собою односекційний фільтр, що включає в себе ароматовивільнювальну секцію 14, яка розташована поряд з обгорнутим тютюновим прутком 2 та прилягає до його торця. Ароматовивільнювальна секція 14 включає в себе відрізок штранга ацетатцелюлозного джгута з множиною ароматизувальних гранул, по суті рівномірно розподілених усередині. Сигарета 20 з фільтром, зображена на Фіг. 2, має багатокомпонентний фільтр 4, який включає в себе три секції, розташовані торцем до торця: кінцеву секцію 12, що вставляється в рот, яка розташована далі від тютюнового прутка 2; ароматовивільнювальну секцію 14, яка розташована вище за ходом диму відносно кінцевої секції, що вставляється в рот; та припруткову кінцеву секцію 16, яка розташована вище за ходом диму відносно ароматовивільнювальної секції 14 та прилягає до торця обгорнутого тютюнового прутка 2. Кінцева секція 12, що вставляється в рот, включає в себе відрізок штранга пластифікованого триацетатгліцерином ацетатцелюлозного джгута, що має низьку ефективність фільтрування. Ароматовивільнювальна секція 14 має таку саму конструкцію, як і секція, описана вище для сигарети 10 з фільтром, показаної на Фіг. 1. Припруткова кінцева секція 16 включає в себе відрізок штранга ацетатцелюлозного джгута, що має ефективність фільтрування від середньої до високої та під час використання частково відфільтровує складники фази головного струменя диму у вигляді частинок. У альтернативних варіантах здійснення цього винаходу (не показаних), кінцева секція 12, що вставляється в рот, та припруткова кінцева секція 16 багатокомпонентного фільтра 4 сигарети 20 з фільтром, зображеної на Фіг. 2, можуть додатково включати в себе щонайменше один рідкий ароматизатор. Наприклад, одна або обидві секції з таких секцій як кінцева секція 12, що вставляється в рот, та припруткова кінцева секція 16 може(-уть) включати в себе одну або декілька ниток, просочених рідким ароматизатором, або множину кульок, просочених рідким ароматизатором. Альтернативно або на додаток щонайменше одна секція з таких секцій як кінцева секція 12, що вставляється в рот, та припруткова кінцева секція 16 багатокомпонентного фільтра 4 можуть включати в себе щонайменше один сорбент, здатний до видалення складників газоподібної фази з головного струменя диму, який просмоктують крізь фільтр 4. Цей щонайменше один сорбент може являти собою, наприклад, активоване вугілля, активований оксид алюмінію, цеоліти або сепіоліти, нанесені на ацетатцелюлозний джгут. Сигарета 30 з фільтром, зображена на Фіг. З, має багатокомпонентний фільтр 4 з конструкцією, подібною до конструкції багатокомпонентного фільтра 4 сигарети 20 з фільтром, показаної на Фіг. 2, та включає в себе три секції, розташовані торцем до торця: кінцеву секцію 12, що вставляється в рот, яка розташована далі від тютюнового прутка 2; ароматовивільнювальну секцію 24, яка розташована вище за ходом диму відносно кінцевої секції 12, що вставляється в рот; та припруткову кінцеву секцію 16, яка розташована вище за ходом диму відносно ароматовивільнювальної секції 24 та прилягає до торця обгорнутого тютюнового прутка 2. Кінцева секція 12, що вставляється в рот, та припруткова кінцева секція 16 мають таку саму конструкцію, що й відповідні секції, описані вище стосовно сигарети 20 з фільтром, зображеної на Фіг. 2. Ароматовивільнювальна секція 24 включає в себе порожнину, яка вміщує множину ароматизувальних гранул. Для виготовлення сигарет 10, 20, 30 з фільтром за варіантами здійснення цього винаходу, показаними на Фіг. 1-3, фільтри 4 виготовляють, а потім прикріплюють обідковим папером 6 до обгорнутих тютюнових прутків 2, які виготовлені у відомий спосіб, із застосуванням відомого обладнання для виготовлення сигарет із фільтром. Для виготовлення багатокомпонентних фільтрів 4 сигарет 20, 30, зображених на Фіг. 2 та Фіг. З, окремі нескінченні прутки, що включають в 11 UA 107712 C2 5 10 15 себе множину блоків кожної секції 12, 14, 24 багатокомпонентного фільтра 4, виготовляють у відомий спосіб, після чого з'єднують з утворенням нескінченного прутка фільтра, який включає в себе множину блоків багатокомпонентного фільтра 4. Після цього нескінченний пруток фільтра розрізають з регулярними інтервалами за допомогою різального пристрою для одержання послідовності окремих багатокомпонентних фільтрів. У наведеному нижче прикладі описаний спосіб виготовлення ароматизувальних гранул, призначених для застосування в ароматизувальній секції фільтрів за цим винаходом, включаючи будь-який з варіантів здійснення, описаних вище: Приклад Ароматизувальні гранули виконані з агломерату складників, наведених нижче у таблиці 1, у кількостях, вказаних у стовпчику "Кількість (г) перед висушуванням". Для виготовлення ароматизувальних гранул активоване вугілля та розчин ментолу спочатку змішують один з одним до утворення ароматизованого ментолом активованого вугілля. Після цього ароматизоване ментолом активоване вугілля змішують із меленим листям перцевої м'яти, Avicel PH101® та водою до утворення однорідної пасти, яку після цього екструдують з утворенням пасом, які мають середній діаметр 1 мм. Як описано вище, ці пасма сферонізують на циліндричній плиті для утворення сфер, які мають середній діаметр приблизно 0,8 мм, після чого висушують для видалення більшої частини води та етанолу з розчину ментолу. Таблиця 1 Складник Кількість (г) перед Кількість (г) після % (мас.) після висушуванням висушування висушування Функція Пористий матеріал основи Розчин ментолу (ментол Рідкий 85 %; етанол 15 %) ароматизатор Avicel PH101® Органічна в'яжуча (мікрокристалічна речовина целюлоза) Мелене листя перцевої Рослинний м'яти {Mentha piperita) матеріал Активоване вугілля 25,0 25,0 23,3 % 25,0 22,4 20,8 % 25,0 25,0 23,3 % 25,0 25,0 23,3 % Кількість (г) перед Кількість (г) після % (мас.) після висушуванням висушування висушування Складник Функція Вода Неорганічна в'яжуча речовина 103,2 9,3 % 203,2 РАЗОМ 10,0 107,4 100 % 20 Речовина Avicel РН 101® наявна у продажу від Sigma Aldrich. ФОРМУЛА ВИНАХОДУ 25 30 35 40 1. Ароматизувальна гранула для курильного виробу, яка включає в себе: пористий матеріал основи; рідкий ароматизатор; частинки рослинного матеріалу; та щонайменше одну в'яжучу речовину. 2. Фільтр (4) для курильного виробу (10, 20, 30), який включає в себе ароматовивільнювальну секцію (14), яка вміщує множину ароматизувальних гранул за п. 1. 3. Фільтр за п. 2, який відрізняється тим, що рослинний матеріал включає в себе листя трав, за варіантом, якому віддається перевага, - листя перцевої м'яти. 4. Фільтр за п. 2 або п. 3, який відрізняється тим, що рідкий ароматизатор містить щонайменше одну з таких речовин: ефірна олія; та природний або синтетичний ментол. 5. Фільтр за будь-яким із пп. 2-4, який відрізняється тим, що ароматизувальні гранули включають в себе щонайменше 20 % (мас.) рідкого ароматизатора. 6. Фільтр за будь-яким із пп. 2-5, який відрізняється тим, що пористий матеріал основи являє собою активоване вугілля. 12 UA 107712 C2 5 10 15 20 25 7. Фільтр за будь-яким із пп. 2-6, який відрізняється тим, що ароматизувальні гранули додатково включають в себе покриття. 8. Фільтр за будь-яким із пп. 2-7, який відрізняється тим, що ароматовивільнювальна секція включає в себе відрізок штранга волокнистого фільтрувального матеріалу, в якому розподілені ароматизувальні гранули, й волокнистий фільтрувальний матеріал включає в себе волокна, які розташовані по суті у поздовжньому напрямку фільтра та простягаються по суті по усій довжині відрізка штранга волокнистого фільтрувального матеріалу. 9. Фільтр за будь-яким із пп. 2-7, який відрізняється тим, що ароматовивільнювальна секція включає в себе відрізок штранга волокнистого фільтрувального матеріалу, в якому розподілені ароматизувальні гранули, причому відрізок штранга волокнистого фільтрувального матеріалу включає в себе хаотично орієнтовані волокна, які простягаються лише на частину довжини відрізка штранга волокнистого фільтрувального матеріалу. 10. Фільтр (4) за будь-яким із пп. 2-9, який відрізняється тим, що додатково включає в себе щонайменше один з таких елементів як: кінцева секція (12), що вставляється в рот, яка розташована нижче за ходом диму відносно ароматовивільнювальної секції (14, 24); та припруткова кінцева секція (16), яка розташована вище за ходом диму відносно ароматовивільнювальної секції (14, 24). 11. Фільтр за п. 10, який відрізняється тим, що кінцева секція, що вставляється в рот, та/або припруткова кінцева секція вміщує додатковий рідкий ароматизатор. 12. Фільтр (4) за будь-яким із пп. 2-11, який відрізняється тим, що ароматовивільнювальна секція (24) має порожнину, принаймні частково заповнену ароматизувальними гранулами. 13. Курильний виріб (10, 20, 30), який включає в себе: обгорнутий пруток (2) курильного матеріалу; та фільтр (4) за будь-яким із пп. 2-12, прикріплений до обгорнутого прутка курильного матеріалу (2) обідковим папером (6). 14. Курильний виріб, який включає в себе множину ароматизувальних гранул за п. 1. 15. Курильний виріб за п. 14, який включає в себе пруток курильного матеріалу, причому ароматизувальні гранули розподілені всередині прутка курильного матеріалу. 13 UA 107712 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
