Пачка для тютюнових виробів, групова упаковка, що містить сукупність пачок, та заготовка для виготовлення пачок для тютюнових виробів

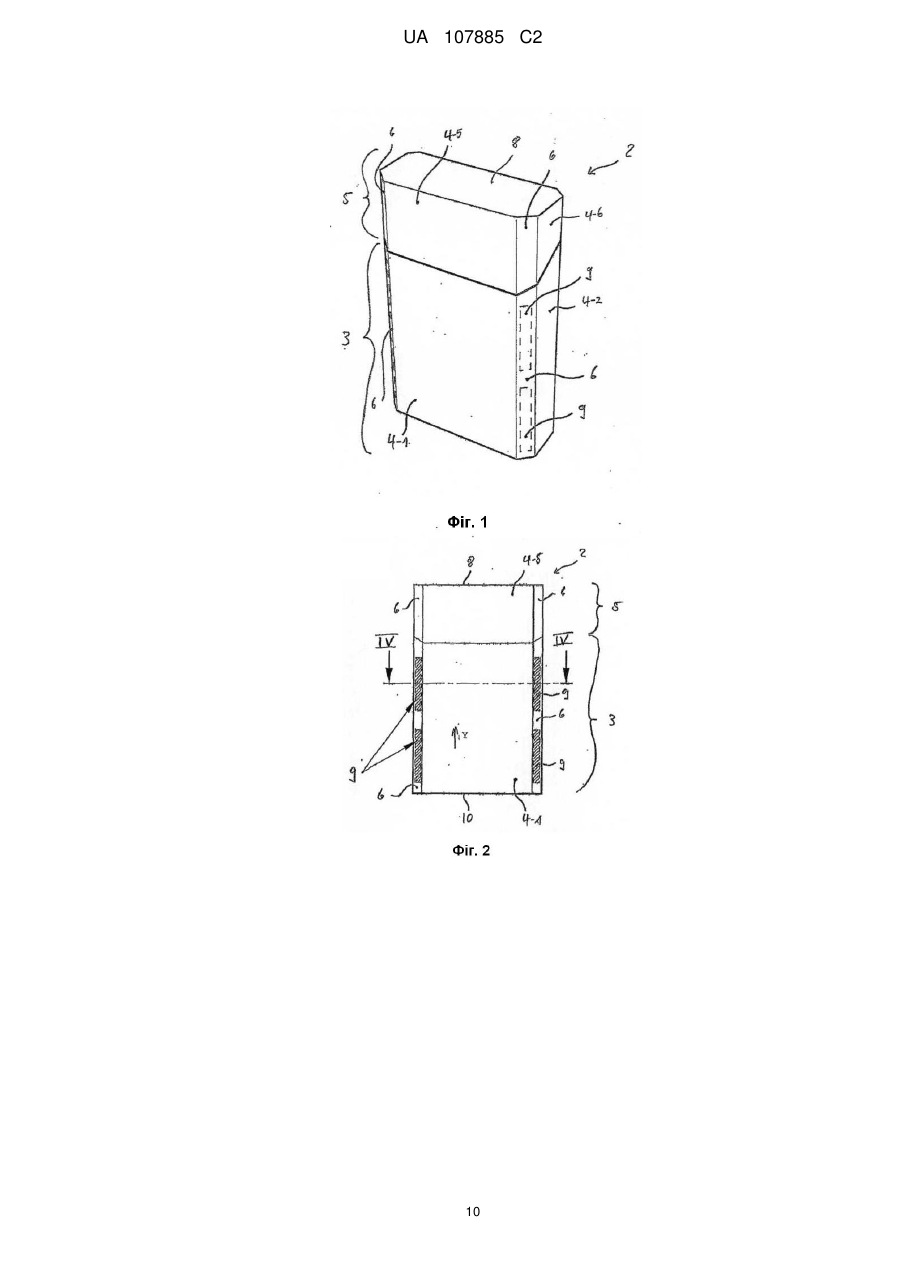

Реферат: Винахід належить до пачки для тютюнових виробів, що має зовнішню коробку, яка містить нижню стінку та бічні стінки, що простягаються від нижньої стінки, де зовнішня коробка має принаймні частково багатокутну та/або круглу форму у поперечному перерізі, включає внутрішній простір та має отвір, протилежний нижній стінці або на одній із бічних стінок, та де у внутрішньому просторі непомітно прикріплений постійний магніт. UA 107885 C2 (12) UA 107885 C2 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 ОБЛАСТЬ ТЕХНІКИ Винахід відноситься до пачки для тютюнових виробів та до групової упаковки, що містить сукупність пачок для тютюнових виробів. Крім того, винахід відноситься до заготовки для виготовлення пачок для тютюнових виробів. РІВЕНЬ ТЕХНІКИ Тютюнові вироби переважно курильні вироби такі як, наприклад, сигарети часто вміщені в одноразові пачки, що мають фактично кубовидну форму або форму паралелепіпеда. Звичайно, стінки із чотирьох сторін (наприклад, передня стінка, задня стінка, ліва стінка та права стінка) простягаються від нижньої стінки та утворюють разом з нижньою стінкою зовнішню коробку, що залишається відкритою на верхній стороні, протилежній нижній стінці, через яку достають курильні вироби. Отвір звичайно закривається кришкою, яка звичайно шарнірно закріплена на задній стінці. Разом з тим, є відомими багато різноманітних пачок, від м'яких упаковок до класичних коробок сигарет. Останнім часом, пачки для тютюнових виробів, які відхиляються від класичної кубовидної форми або форми паралелепіпеда, стають все більш популярними. Існують, наприклад, пачки, що мають скошені краї та алмазоподібний перетин, якщо розглядати їх в площині, фактично перпендикулярній максимальній довжині пачки. Замість застосування скосів поздовжніх крайових частин пачки, пачка також може мати скруглені крайові частини. Допоміжні вироби, наприклад, запальничка або попільничка часто бажано прикріплювати до відповідної пачки для того, щоб запобігти їх втраті. У попередньому рівні техніки відомо багато різних технічних підходів до цієї проблеми. Вони становлять собою конструкції від тримаючих конструкцій до систем кріплення на гачках та петлях (стрічки для кріплення Velcro), як на прикладах розкрито в документі WO 2011/005855 A1. Головною ідеєю всіх цих підходів є запобігти втраті одного із двох виробів, що можуть використовуватись один з одним. Наприклад, втраті запальнички запобігають за допомогою прикріплення її до пачки сигарет. Разом з тим, у всіх із цих пачок або систем намагаються уникнути того, щоб допоміжне обладнання для куріння можна було легко втратити, та із цієї причини прикріплюють до відповідної пачки. КОРОТКИЙ ОПИС ВИНАХОДУ Задачею даного винаходу є забезпечення пачки або групової упаковки для тютюнових виробів, яку можна легко використати повторно як таку. Додатковою задачею даного винаходу є забезпечення заготовки для виготовлення такої пачки. Відповідно до одного із аспектів винаходу, забезпечують пачку для тютюнових виробів. Пачка має зовнішню коробку, що містить нижню стінку та бічні стінки (наприклад, передню стінку, задню стінку, ліву та праву стінку), що простягаються фактично перпендикулярно від нижньої стінки. Зовнішня коробка включає внутрішній простір та має отвір, який розташований протилежно нижній стінці, або на бічній стінці пачки. Може існувати кришка, яка шарнірно закріплена на одній із бічних стінок (наприклад, на задній стінці) для відкривання та закривання пачка. Пачка, крім того, містить постійний магніт, який розташований у внутрішньому просторі та прикріплений без можливості відкріплення у внутрішньому просторі. Переважно, постійний магніт може бути розташований в безпосередній близькості до поздовжньої крайової частини зовнішньої коробки. Поздовжня крайова частина представляє собою ділянку, де з'єднуються суміжні стінки зовнішньої коробки. Постійний магніт у значенні цього терміну може представляти собою традиційний твердий постійний магніт, магнітну фольгу та магнітну пасту, наприклад, полімерну дисперсію, що містить магнітні часточки, або навіть ряд або компоновку багатьох біль менших магнітів, що діють разом як один постійний магніт. "Без можливості відкріплення" означає, що постійний магніт прикріплений до пачки таким чином, що видалення магніту можливе тільки за допомогою пошкодження або зруйнування пачки, принаймні частково. Для того, щоб прикріпити без можливості відкріплення постійний магніт, постійний магніт може бути приклеєний до пачки. В якості альтернативи, постійний магніт може бути вміщений у відділення для прикріплення без можливості відкріплення. Крім того, для прикріплення без можливості відкріплення постійного магніту може бути застосовано самоприклеюване кріплення. Для прикріплення без можливості відкріплення, на постійному магніті або на поверхні пачки може бути застосований самоприклеюваний шар або самоприклеювана стрічка. Для прикріплення без можливості відкріплення постійного магніту може бути скомбіновано один або більше вище згаданих засобів. 1 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 Переважно, магніт та пачка становлять цілий виріб. Вказане зменшує можливість того, що магніт або його частини можуть відділитись від пачки. Переважно, пачку для тютюнових виробів можна приєднати за допомогою магніту до багатьох різноманітних виробів повсякденного споживання, переважно побутових виробів, наприклад, до дверей холодильника, металевої дверної рами, металевого каркасу лампи або столу та, із цієї причини, її легко можна використовувати повторно та зберігати в найбільш підходящому місці. Разом з тим, також і в інших місцях, наприклад, в машині або у човні, при цьому існує багато різних місць, які можуть мати намагнічуваний матеріал для прикріплення пачки. Крім того, є переважним, щоб пачка кріпилась до відповідних виробів за допомогою застосування сили магнітного поля. Зокрема, на противагу рішенням, що є відомими із попереднього рівня техніки (де застосовують, наприклад, клеючу речовину або клей, чи подібне) пачка знімається без залишку або, що залишкових слідів. Іншою перевагою є те, що немає необхідності у відповідних супроводжуючих деталях, таких як каркас, підкладка для кріплення за допомогою гачків та петель. Відповідно до одного із аспектів винаходу, зовнішня коробка може мати скошені крайової частини. Переважно, пачка має принаймні частково багатокутну, шестикутну, восьмикутну або напів-восьмикутну або круглу форму у поперечному перерізі. Вказана форма у поперечному перерізі може відноситись до площини, яка фактично є перпендикулярною максимальній довжині пачки. Напів-восьмикутник представляє собою восьмикутник, що є зрізаним наполовину та має одну плоску поверхню, що є перпендикулярною відповідним сусіднім поверхням. Скошена крайова частина визначає краї, що відносяться до вище згаданих форм у поперечному перерізі. Постійний магніт може, таким чином, бути прикріплений без можливості відкріплення до скошеної крайової частини зовнішньої коробки. Відповідно до одного із аспектів винаходу, зовнішня коробка має круглу крайову частину. Кругла крайова частина, таким чином, може також відноситись до форми у поперечному перерізі у площині, що є фактично перпендикулярною максимальній довжині пачки. Постійний магніт, таким чином, може бути прикріплений без можливості відкріплення до круглої крайової частини зовнішньої коробки. Вказане розташування постійного магніту у внутрішньому просторі зовнішньої коробки пачки дає можливість зв'язці пачок бути з'єднаними разом. Пачки можуть бути прикріплені одна до одної або вся зв'язка пачок може бути прикріплена до третього виробу. Окрема пачка може бути видалена із або вставлена у вказану зв'язку пачок, в той час як може підтримуватись надійне з'єднання між окремими пачками. Можливість скріплення деякої кількості пачок разом так, щоб утворювати зв'язку пачок є переважною для упакування зв'язки. Зокрема, якщо пачки сигарет можуть бути упаковані разом для того, щоб забезпечити зв'язку пачок сигарет, то обробка зв'язки пачок під час процесу упакування може бути спрощеною. Відповідно до переважного варіанту здійснення, товщина стінки зовнішньої коробки головним чином визначає мінімальну відстань між постійним магнітом, що є розташованим на внутрішній поверхні зовнішньої коробки, та відповідним виробом. Утримуюча сила магнітного прикріплення пачки до третього виробу збільшується зі зменшенням відстані між постійним магнітом та відповідним (намагнічуваним) виробом, до якого буде прикріплена пачка. Мінімальна відстань спричиняє максимальну утримуючу силу та внаслідок цього надає можливість надійного прикріплення пачки. В іншому переважному аспекті винаходу, пачка, крім того, містить внутрішній каркас, який розташований у внутрішньому просторі. Постійний магніт, таким чином, може бути розташований між внутрішнім каркасом та зовнішньою коробкою. Переважно, внутрішній каркас прилягає до відділення для виробів, призначеного для розміщення тютюнових виробів (наприклад, сигарет). Внутрішнійкаркас, таким чином, може повністю покривати постійний магніт так, щоб відділити постійний магніт від відділення для виробів. Пачки для тютюнових виробів, наприклад, пачка сигарет часто містять внутрішній каркас для утримування кришки та для тримання сигарет. Каркас утворює бортик, що може забезпечувати опору або контактну поверхню для кришки зі стінками зовнішньої коробки. Переважно, вказаний внутрішній каркас може використовуватись для покривання постійних магнітів. Постійний магніт, таким чином, тримається в недосяжності від користувача та не може бути вийнятий, ані із зовнішньої сторони пачки, ані із її внутрішньої сторони. Переважно, внутрішній каркас може простягатись над всією довжиною відділення для виробів у напрямі максимальної протяжності бічних стінок. Вказана конструкція внутрішнього каркасу та зовнішньої коробки дає можливість виключити додаткові допоміжні частини (пустоти 2 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 60 або їх частини і т.д.) для покриття та утримання постійного магніту. Вказане є переважним для економічно ефективного виготовлення пачки. Крім того, внутрішній каркас може бути скомпонований таким чином, щоб покривати нижню поверхню відділення для виробів. Внутрішній каркас також може бути скомпонованим так, щоб покривати принаймні всю довжину однієї із бічних стінок або передньої стінки. Відповідно до іншого переважного варіанту здійснення, крайова частина внутрішнього каркасу, звернена до крайової частини зовнішньої коробки може бути скошеною та, таким чином, постійний магніт може бути прикріплений без можливості відкріплення до крайової частини внутрішнього каркасу. Вказане може бути переважним для зовнішньої коробки, що має скошені крайові частини, що співпадають з крайовими частинами внутрішнього каркасу. Крім того, зовнішня коробка може мати скруглені крайові частини, що співпадають зі скошеними крайовими частинами внутрішнього каркасу Прикріплення постійного магніту до зовнішньої коробки або до внутрішнього каркасу може бути переважним, так як постійний магніт або магніти можуть бути прикріплені до відповідної частини заготовки перед виготовленням (складання та збірка) пачки. Оскільки прикріплення постійного магніту до скругленої крайової частини може бути технічно складним, то прикріплення магніту на внутрішньому каркасі може бути переважним. У випадку зовнішньої коробки, що має скошену крайову частину, розмір вказаної крайової частини у напрямі, що є перпендикулярним до напрямку максимальної протяжності бічних стінок, може бути меншим, ніж розмір скошеної крайової частини внутрішнього каркасу у тому ж самому перпендикулярному напрямку. Інакше кажучи, зрізаний або скошений край внутрішнього каркасу вздовж поздовжньої крайової частини внутрішнього каркасу може бути вужчим, ніж зрізаний або скошений край відповідної поздовжньої крайової частини зовнішньої коробки. Такий підбір розмірів відповідних крайових частин дає можливість забезпечити відділення для магніту між внутрішнім каркасом та зовнішньою коробкою, призначене для розміщення постійного магніту. Відповідно до іншого переважного аспекту винаходу, сукупність постійних магнітів (наприклад, у деякій кількості відділень) розташовують у внутрішньому просторі. Напрямок магнітного поля постійних магнітів, таким чином, може різнитися відповідно до певної схеми у відповідності з аспектами винаходу. наприклад, сукупність постійних магнітів може переважно бути розташована та скомпонована таким чином, що вихідні магнітні поля постійних магнітів, що розташовані в різних крайових частинах, мають різну інтенсивність та/або протилежні індекси, якщо магніти розташовують у крайових частинах, суміжних до тієї самої бічної стінки, та фактично на тому самому поздовжньому місцеположенні (місцеположення у поздовжньому напрямку вздовж країв пачки). У вказаному контексті, "вихідне означає направлення назовні пачки. Інакше кажучи, постійні магніти у пачці переважно розташовані та скомпоновані таким чином, що полюси, звернені до внутрішньої поверхні зовнішньої коробки є протилежними один одному від однієї крайової частини до наступної крайової частини вздовж бічних стінок (тобто, наприклад, вздовж передньої стінки, лівої стінки, задньої стінки та правої стінки або, інакше кажучи, вздовж периметру (або окружної лінії) зовнішньої коробки або кришки) у тому ж самому або фактично тому ж самому поздовжньому положенні. Вказане може бути влаштовано за допомогою вибору локальної полярності постійного магніту на одному краї, протилежній локальній полярності іншого постійного магніту у тому ж самому поздовжньому положення на іншому (слідую чому) краї. Краї переважно представляють собою краї, що слідують один за одним вздовж периметру зовнішньої коробки. Наприклад, відповідні магніти розташовують таким чином, що північний полюс магніту на першому скосі (крайовій частині) направлений назовні пачки, в той час як у випадку магніту, який розташований на сусідньому скосі фактично у тому ж самому поздовжньому положенні, назовні пачки направлений південний полюс. Інакше кажучи, сукупність постійних магнітів може бути розташована у внутрішньому просторі та при цьому постійні магніти можуть бути розташовані та скомпоновані таким чином, що постійні магніти мають протилежну полярність на поверхні постійних магнітів, звернених до зовнішньої сторони зовнішньої коробки, якщо вони розташовані фактично у тому ж самому місці у поздовжньому напрямку та на різних крайових частинах, суміжних до тієї самої бічної стінки. Відповідно до одного із аспектів винаходу, пачка може бути прикріплена не тільки до намагнічуваних металевих виробів, але також і до іншої пачки того ж самого типу. Магніт або сукупність магнітів влаштовують таким чином, що вони мають протилежну полярність у двох пачках, які повинні бути з'єднані одна з одною, оскільки різні або протилежні магнітні полюси 3 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 60 притягуються один до одного. Вказаний аспект винаходу може переважно бути застосованим для з'єднання двох пачок одна з одною вздовж магнітного шарніру. У одному аспекті винаходу, для створення магнітного шарніру між двома пачками, у внутрішньому просторі кожної пачки може бути розташована сукупність постійних магнітів (наприклад, у деякій кількості відділень) відповідно до раніше описаної схеми. Сукупність постійних магнітів може переважно бути розташована та скомпонована таким чином, що вихідні магнітні поля постійних магнітів, які розташовані у різних крайових частинах, мають різну інтенсивність та/або протилежні індекси та/або протилежну вихідну полярність у крайових частинах, суміжних до тієї самої бічної стінки та фактично на тому ж самому поздовжньому місцеположенні (місцеположення у поздовжньому напрямку вздовж країв пачки). Для кожної пачки, вихідна полярність постійних магнітів у крайових частинах (наприклад, поздовжніх крайових частинах) пачки може змінюватись від краю до краю вздовж уявної лінії навколо пачки (окружної лінії) у тому ж самому (незмінному) поздовжньому положенні. У одному варіанті здійснення винаходу, постійні магніти можуть переважно представляти собою багатополюсні магніти, що містять сукупність магнітних полюсів. Сукупність різних магнітних полюсів, таким чином, розташована на одній поверхні постійного магніту. Переважно, максимальна протяжність магнітних полюсів є поперечною або поздовжньою до напрямку максимальної протяжності стінок (передня, задня, ліва, права стінка) зовнішньої коробки. Багатополюсні магніти у значенні цього терміну представляють собою магніти, що містять протилежні магнітні полюси на одній поверхні. Приміром, багатополюсний магніт, що має кубовидну форму, містить два північних та два південних полюси на одній стороні кубоіду. Магнітні полюси розташовують поперемінно, наприклад, N/S/N/S. Переважним є, коли прикріплюють дві або більше пачок того ж самого типу одна до одної, наприклад, для того, щоб створити зв'язку або групову упаковку пачок. Для магнітного притягання, відповідні протилежні магнітні полюси повинні бути звернені один до одного. Для багатополюсних магнітів існує багато різних положень для двох пачок, що відповідають вказаній умові. Відповідним чином, компоновка пачок є досить адаптивною. Зокрема, для багатополюсних магнітів, що мають магнітні полюси, що простягаються у поздовжньому напрямку бічних стінок, зокрема вздовж поздовжніх країв, де передня та задня стінка з'єднуються з лівою та правою стінкою, може виникати не значний вертикальний зсув між сусідніми пачками, якщо вони відповідають згаданій вище умові відповідності магнітів. Застосування багатополюсних магнітів, як описано раніше, є переважним, оскільки вказане може пом'якшити вимоги щодо полярності/напряму магнітного поля або індексу поля магнітів в крайових частинах пачки. Як обговорювалось раніше також у випадку багатополюсних магнітів, сукупність постійних магнітів може переважно бути розташована та скомпонована таким чином, що вихідні магнітні поля постійних магнітів, які розташовані у різних крайових частинах, мають різну інтенсивність та/або протилежні індекси (або полярність, звернену до внутрішньої поверхні зовнішньої коробки), якщо магніти розташовують у крайових частинах, суміжних до тієї самої бічної стінки, та фактично на тому ж самому поздовжньому місцеположенні (місцеположення у поздовжньому напрямку вздовж країв пачки). Вказана вимога може бути трохи пом'якшена, якщо застосовують багатополюсні магніти з досить високою щільністю полюсів (багато перемінних полюсів дуже близько один до одного на тій же самій стороні/поверхні магнітної смуги). Таким чином, дві пачки можуть пристати одна до одної вздовж країв або поверхонь пачки та відповідне положення двох або більше пачок легко може змінюватись крок за кроком (тобто, наприклад, за допомогою зміни відстані перемінних полюсів). В одному аспекті винаходу, один або більше постійних магнітів можуть бути розташовані на кожній крайовій частині пачки. Крайові частини можуть бути поздовжніми або поперечними крайовими частинами. В одному варіанті здійснення, постійні магніти можуть бути розташовані тільки у поздовжніх крайових частинах. Вказані аспекти винаходу забезпечують, що пачка може бути прикріплена до намагнічуваної поверхні або до іншої пачки у багатьох різних орієнтаціях. Відповідно до переважного аспекту, принаймні один постійний магніт виготовляють із магнітного матеріалу, що містить рідкоземельні елементи. Принаймні один постійний магніт може містити неодим (Nd), залізо (Fe) та бор (B). Додавання рідкоземельних елементів надає можливість забезпечити жорсткий магнітний матеріал, що має високу залишкову магнітну індукцію. Переважно, принаймні один постійний магніт містить покриття переважно із нікелю (Ni), міді (Cu) та/або золота (Au), що захищає магнітний матеріал від окислення. Переважно, постійний магніт забезпечує утримуючу силу, що становить принаймні 350 г/см². Принаймні один постійний магніт може мати залишкову магнітну індукцію, що знаходиться в межах між 300 мТл та 900 мТл. 4 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 Переважно, залишкова магнітна індукція може знаходитись в межах між 500 мТл та 650 мТл. В одному варіанті здійснення винаходу, залишкова магнітна індукція може переважно знаходитись в межах між 570 мТл та 600 мТл. Було виявлено, що магнітна утримуюча сила у згаданих вище діапазонах забезпечує надійне та безпечне прикріплення відповідної пачки до майже будь-якого металевого побутового виробу. В іншому аспекті винаходу, забезпечують групову упаковку, що містить сукупність пачок відповідно до одного із згаданих вище аспектів винаходу. В аспекті винаходу, між сусідніми пачками, наприклад, пачками сигарет забезпечують магнітний шарнір, де пачки переважно розташовані так, щоб утворювати буклет, який має магнітний шарнір. Переважно, магнітний шарнір надає можливість забезпечувати буклет для курильних виробів, що є дуже адаптивною. Різні типи пачок, навіть для різних курильних виробів, можуть бути прикріплені так, щоб утворювати буклет. Окремі пачки є взаємозамінними, наприклад, до буклету можуть бути додані або замінені пачки курильних виробів іншою типу або аромату. Магнітний шарнір дає можливість двом відповідним пачкам обертатись одна відносно одної навколо магнітного шарніру. Разом з тим, на відміну від інших шарнірів, утворених із ліній згину на картоні, магнітний шарнір легко може бути від'єднаний та приєднаний. Застосування багатополюсних постійних магнітів може бути переважним для створення магнітного шарніру між двома пачками. Відповідно до іншого аспекту винаходу, забезпечують заготовку, скомпоновану для виготовлення пачки для тютюнових виробів відповідно до наведених вище аспектів, . Пачка, яка буде утворена із заготовки, має зовнішню коробку, що містить нижню стінку та подальші бічні стінки (передню, задню, ліву, праву), що простягаються від нижньої стінки. Крім того, зовнішня коробка включає внутрішній простір та має отвір, протилежний нижній стінці, або розташований в бічній стінці. Суміжні бічні стінки зовнішньої коробки утворюють за допомогою згинання заготовки по лінії складення, що простягаються у напрямі (наприклад, максимальної протяжності) бічних стінок, де принаймні один постійний магніт прикріплений без можливості відкріплення до (внутрішньої) поверхні заготовки таким чином, що постійний магніт розташований всередині пачка, яка буде утворена із заготовки. Заготовка має перевагу, з тієї причини, що прикріплення постійних магнітів до заготовки, тобто перед виготовленням пачки є технічно набагато легшим, порівняно з прикріпленням магнітів до пачки як такої. Переважно, заготовка містить частину заготовки, що скомпонована для виготовлення внутрішнього каркасу, та частину заготовки, що скомпонована для виготовлення зовнішнього каркасу. Таким чином, пачка для тютюнових виробів може бути виготовлена із заготовки за допомогою згинання відповідних частин заготовки по додатковій лінії складення, що простягається у поздовжньому напрямку максимальної протяжності бічних стінок (передньої, задньої, лівої, правої стінки) так, щоб розташувати принаймні один постійний магніт між зовнішнім та внутрішнім каркасом. Вказана компоновка частин заготовки для зовнішньої коробки та внутрішнього каркасу дає можливість розташування постійних магнітів між зовнішньою коробкою та внутрішнім каркасом. Переважно, пачка для курильних виробів може бути виготовлена із однієї окремої заготовки. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Наступні аспекти та характеристики винаходу випливають із наступного опису переважних варіантів здійснення винаходу з посиланням на супроводжуючі креслення, де Фіг. 1 представляє собою спрощений вигляд у перспективі пачки для курильних виробів відповідно до одного варіанту здійснення винаходу, Фіг. 2 представляє собою вигляд спереду пачки відповідно до аспектів винаходу, Фіг. 3 представляє собою вигляд збоку пачки відповідно до аспектів винаходу, Фіг. 4 представляє собою спрощений у поперечному перерізі вигляд зверху вздовж лінії IVIV на Фіг. 2, Фіг. 5 представляє собою детальний вигляд крайової частини пачки на Фіг. 4 у наступному поперечному перерізі вигляду зверху відповідно до аспектів винаходу, Фіг. 6 представляє собою спрощений вигляд у перспективі пачки для тютюнових виробів відповідно до додаткового варіанту здійснення винаходу, Фіг. 7 представляє собою вигляд спереду пачки на Фіг. 6 відповідно до аспектів винаходу, Фіг. 8 представляє собою вигляд збоку пачки на Фіг. 6 відповідно до аспектів винаходу, та Фіг. 9 представляє собою вигляд зверху заготовки відповідно до одного варіанту здійснення винаходу, де заготовка призначена для виготовлення пачки для тютюнових виробів. 5 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігури 10 та 11 представляють собою спрощені вигляди у перспективі багатополюсних магнітів, Фіг. 12 представляє собою вигляд зверху внутрішньої поверхні заготовки для виготовлення зовнішньої коробки відповідно до одного варіанту здійснення винаходу, та Фіг. 13 представляє собою вигляд зверху зовнішньої поверхні заготовки для виготовлення внутрішнього каркасу пачки для тютюнових виробів відповідно до одного варіанту здійснення винаходу. ДЕТАЛЬНИЙ ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ЗДІЙСНЕННЯ Фіг. 1 представляє собою спрощений вигляд у перспективі пачки 2 для тютюнових виробів, переважно пачки сигарет, відповідно до одного варіанту здійснення винаходу. Пачка 2 містить зовнішню коробку 3, що має стінки із чотирьох сторін 4, що з'єднуються відповідними крайовими частинами. Відповідно до одного варіанту здійснення, крайові частини представляють собою скоси 6, однак, крайові частини також можуть бути скругленими. Бічні стінки 4-1 (передня стінка), 4-2 (права стінка) (4-3 (задня стінка) та 4-4 (ліва стінка), так же як і нижня стінка 10 не показані) та скоси 6 простягаються вертикально від нижньої стінки 10 (не показана) та утворюють отвір, що закривається кришкою 5, що містить верхню стінку 8 та передню стінку 4-5, задню стінку 4-7 (не показана), та два бічні стінки 4-6 та 4-8 (не показані). Відповідні стінки 4-5, 4-6, 4-7 та 4-8 та скоси 6 кришки також простягаються від верхньої стінки 8. У вказаному варіанті здійснення, два постійні магніти (не видимі) на скосі 6 розташовані у внутрішньому просторі, що оточений зовнішньою коробкою 3. Положення постійних магнітів позначено відповідний ділянками для магнітів 9. Магніти прикріплений до або розташовують близько до внутрішньої поверхні зовнішньої коробки 3. Фіг. 2 представляє собою спрощений вигляд спереду пачки на Фіг. 1. Передня стінка 4-1 зовнішньої коробки та скоси 6 простягаються від нижньої стінки 10 у поздовжньому напрямку Y. Знову ж таки, положення постійних магнітів, що розташовані у внутрішній поверхні скосів 6 позначаються пунктирною лінією, що вказує відповідні ділянки для магнітів 9. Фіг. 3 представляє собою спрощений вигляд збоку пачки 2, відомої із Фігури 1 та 2. Бічна стінка 4-2 простягаються від нижньої стінки 10 та відповідні скоси 6 простягаються у поздовжньому напрямку Y, що є напрямком максимальної протяжності бічних стінок 4 (дивись також Фіг. 2). Положення двох постійних магнітів на скосі 6 знову ж таки позначаються пунктирними лініями, що вказують відповідні ділянки для магнітів 9. Фіг. 4 представляє собою спрощений у поперечному перерізі вигляд зверху пачки 2 вздовж лінії IV-IV на Фіг. 2. Зовнішня коробка 3 містить стінки із чотирьох сторін 4-1, 4-2, 4-3 та 4-4 та відповідні скоси 6, що розташовані на крайовій частині пачки 2 між сусідніми/суміжними бічними стінками 4-1 та 4-2, 4-2 та 4-3, 4-3 та 4-4 і 4-4 та 4-1. Зовнішня коробка 3 оточує внутрішній простір 14. Внутрішній каркас 15, що містить внутрішні скоси 18 та внутрішні бічні стінки, розташований у внутрішньому просторі 14. Постійні магніти розташовані у внутрішньому просторі зовнішньої коробки та при цьому постійні магніти можуть бути розташовані та скомпоновані таким чином, що постійні магніти мають протилежну полярність на поверхні постійних магнітів, звернених до зовнішньої сторони зовнішньої коробки, якщо вони розташовані фактично на тому ж місці у поздовжньому напрямку (Y) та на різних крайових частинах, що суміжні до тієї самої бічної стінки. Поперечний переріз представляє розріз через зовнішню коробку пачки (стінки 4-1-4-4 та скошені країв 6-1-6-4 між суміжними стінками 4-1-4-4) у поздовжньому положенні Y. Полярність постійних магнітів на поверхні, зверненій до зовнішньої сторони пачка, таким чином, може змінюватись від краї 6-1 (наприклад, північний полюс) до наступного краї 6-2 (південний полюс) до наступного краї 6-3 (північний полюс) до останнього краї 6-4 (південний полюс). Поперечний переріз визначає периметр при постійному поздовжньому положенні Y вздовж стінок та країв відповідно до порядку 4-1, 6-1, 4-2, 6-2, 4-3, 63, 4-4 та 6-4. Край 6-1 знаходиться між суміжними стінками 4-1 та 4-2. Край 6-2 знаходиться між суміжними стінками 4-2 та 4-3. Край 6-3 знаходиться між стінками 4-3 та 4-4 та край 6-4 знаходиться між суміжними стінками 4-4 та 4-1. Та ж сама ідея може бути використана, якщо магніти розташовані у кришці пачки. Слідуючи по периметру на постійному рівні у поздовжньому напрямку, забезпечують те, що вихідна полярність магнітів на вказаному рівні змінюється від краї до краї. Детальний вигляд крайової частини пачки 2 наведено на Фіг. 5. Внутрішні скоси 18 мають довжину DIF у напрямі, що є перпендикулярним до напрямку Y максимальної протяжності бічних стінок 4-2 та 4-3 (дивись Фігури 2 або 3), що є більшою, ніж відповідний розмір DOB скосу 6-2 (ту ж ідею може бути застосовано для всіх країв 6-1-6-4, показаних на Фіг. 4) зовнішньої коробки 3. Між внутрішнім скосом 18 внутрішнього каркасу 15 та скосом 6-2 зовнішньої коробки 3 існує відділення для магніту 20, що містить постійний магніт 22. Відповідно до одного варіанту 6 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснення, вказаний постійний магніт 22 може представляти собою верхній магніт пари постійних магнітів, який розташований у кожному із скосів 6 (або 6-1-6-4) в крайових частинах пачки 2 (дивись також Фігури 1-4). Постійний магніт 22 прикріплений без можливості відкріплення у відділенні для магніту 20, наприклад, за допомогою приклеювання постійного магніту 22 у відповідному відділенні для магніту. Переважно, постійний магніт прикріплений без можливості відкріплення до зовнішньої коробки 3. Вказаного можна досягти за допомогою застосування, наприклад, відповідної клейкої стрічки. Відповідно до додаткових варіантів здійснення, постійний магніт 22 може мати a самоклеючу смужку, прикріплену до магнітного матеріалу. Може використовуватись навіть самоклеюча магнітна паста. Постійний магніт може мати кубовидну форму, разом з тим, інші форми магніту може бути підходящою, наприклад, горошинки. Фіг. 6 представляє собою спрощений вигляд у перспективі пачки 2 для тютюнових виробів, відповідно до іншого варіанту здійснення винаходу. Пачка, що переважно представляє собою пачку сигарет, є подібною до пачки 2 на Фіг. 1. Разом з тим, пачка 2 відповідно до варіанту здійснення, показаному на Фіг. 6, містить один магніт на скосі 6. Положення магнітів знову ж таки позначаються пунктирними лініями, що вказують відповідні ділянки для магнітів 9. Лише як приклад, постійний магніт праворуч може бути розташований таким чином, що його північний магнітний полюс направлений до зовнішньої сторони пачки, як позначено "N" на ділянці для магніту 9. Магніт, що розташований на ділянці для магніту ліворуч - протилежно - розташований таким чином, що його південний магнітний полюс направлений до зовнішньої сторони пачки 2. Фіг. 7 представляє собою відповідний спрощений вигляд спереду пачки на Фіг. 6 та Фіг. 8 представляє собою відповідний спрощений вигляд збоку пачки для курильних виробів 2, відомої із Фігури 6 та 7. Фіг. 9 представляє собою вигляд зверху заготовки 24 для виготовлення пачки для тютюнових виробів відповідно до аспектів винаходу. Пачка 2 відповідно до варіантів здійснення на Фігурах 1-5 може бути виготовлена із заготовки 24. Заготовка 24 містить першу частину заготовки 26, що скомпонована таким чином, щоб утворювати зовнішню коробку 3. Між бічними стінками 4-1, 4-2, 4-3 та 4-4 розташовані ділянки, скомпоновані таким чином, щоб утворювати скоси 6, та до відповідних ділянок скосів прикріплений постійні магніти 22. Скоси 6, що є суміжними один до одного по відношенню до тієї самої бічної стінки 4-1, 4-2, 4-3 або 4-4, містять постійні магніти 22, що мають магнітне поле з протилежними індексами. Відповідно до варіанту здійснення на Фіг. 6, зовнішній лівий скіс 6 (між стінками 4-2 та 4-1) містить постійний магнітів 22, що має північний полюс N, спрямований вгору, тобто до глядача, та наступний скіс 6 праворуч (між стінками 4-1 та 4-4) має південні магнітні полюси S, що спрямовані вгору. Переважно, постійні магніти 22 представляють собою предмети кубовидної форми, що мають один магнітний полюс на кожній із їх бічних поверхонь. Разом з тим, багатополюсні магніти можуть використовуватись також. Фігури 10 та 11 показують багатополюсні магніти кубовидної форми. На ФІГ. 10, магнітні полюси "N" та "S" простягаються у напрямі Y максимальної протяжності відповідних бічних стінок 4 пачки (дивись Фігури 2 та 3). На відміну від вказаного, магнітні полюси постійного магніту 22 на Фіг. 11 є перпендикулярними напрямку Y. Заготовка 24 на Фіг. 9 містить частину заготовки 28, що призначена для виготовлення внутрішнього каркасу 15. Вказана частина заготовки 28 містить скоси 18, що мають протяжність DIF у напрямі X, що є перпендикулярним до напрямку Y максимальної протяжності бічних стінок 4, яка є більшою, ніж відповідний розмір DOB скосів 6 частини заготовки 26, що призначена для зовнішньої коробки 3. За допомогою згинання частини заготовки 28, яка призначена для внутрішнього каркасу, по лінії складення 30 на верху частини заготовки 26, що призначена для зовнішньої коробки 3, між скосами 6 зовнішньої коробки 3 та скосами 18 внутрішнього каркасу 15 отримують відділення для магнітів. Переважно, пачка може бути виготовлена із однієї заготовки 24. Фіг. 12 представляє собою вигляд зверху внутрішньої поверхні заготовки 30 для виготовлення зовнішньої коробки 3, що має кришку 5, шарнірно закріплену на одній із бічних стінок 4-3 (задня стінка), відповідно до іншого варіанту здійснення винаходу. Заготовка 30 містить 2 постійні магніти 22 на скосі 6, де напрям магнітного поля постійних магнітів 22 направлений протилежно від одного скосу 6 до сусіднього скосу вздовж стінок 4-1, 4-2, 4-3 та 44. Наступна заготовка 32 для виготовлення внутрішнього каркасу показана на вигляді зверху відносно зовнішньої поверхні на Фіг. 13. Переважно, заготовку 32 для внутрішнього каркасу приклеюють до заготовки 30 для зовнішньої коробки (дивись Фіг. 12) для виготовлення пачки 2 для тютюнових виробів. 7 UA 107885 C2 5 10 Протяжність DIF для виготовлення внутрішніх скосів 18 внутрішнього каркасу 15 є більшою, ніж відповідний розмір DOB скосів 6 заготовки 30, що призначена для виготовлення зовнішньої коробки 3. Постійні магніти 22, що є переважно виготовленими із магнітного матеріалу, який містить рідкоземельні елементи, наприклад, неодим (Nd), залізо (Fe) та бор (B) мають покриття або шар, виготовлене із нікелю (Ni), міді (Cu) та/або золота (Au) для того, щоб інгібувати окислення магнітного матеріалу. Постійний магніт забезпечує утримуючу силу F, яка становить принаймні 350 г/см². Утримуючу силу F визначають відповідно до загальних технічних стандартів, де магнітна утримуюча сила F може бути визначена як: 2 F B 15 20 25 30 2 0 A  де B являє собою магнітний потік, µ0 являє собою магнітну проникність вакууму (магнітну константу) та A являє собою площу поверхні постійного магніту. Площа поверхні A представляє собою відповідну площу постійного магніту, що звернений до виробу, до якого прикріплюється пачка. Відповідно до варіантів здійснення, представлених на Фігурах 1-3 та на Фігурах 6-8, вказана площа представляє собою суму площі магніту 9 для відповідного скосу. Інакше кажучи, утримуюча сила для пачки 2, що кріпиться до відповідного третього виробу, наприклад, залізної основи і т.д… може бути визначена, виходячи із суми площі магніту 9 на скосі (як результат площі A відповідно до наведеної вище формули) та магнітного потоку B постійного магніту 22 на відповідній відстані між постійним магнітом 22 та виробом, до якого кріпиться пачка 2. Звичайно,вказана відстань визначаються товщиною скосу 6 зовнішньої коробки 3. Магнітний потік B визначають величиною залишкової магнітної індукції постійного магніту 22, що знаходиться в межах між 300 мТл та 900 мТл, переважно в межах між 500 мТл та 650 мТл та додатково переважно в межах між 570 мТл та 600 мТл. Не зважаючи на те, що винахід був описаний вище з посиланням на окремі варіанти здійснення, він не обмежується вказаними варіантами здійснення та не заперечує додаткових альтернативних варіантів, що знаходяться в межах обсягу заявленого винаходу та можуть спасти на думку фахівцю. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Пачка (2) для тютюнових виробів, що має зовнішню коробку (3), яка містить нижню стінку (10) та бічні стінки (4), що простягаються від нижньої стінки, де зовнішня коробка має принаймні частково багатокутну та/або круглу форму у поперечному перерізі, включає внутрішній простір (14) та має отвір, протилежний нижній стінці або одній із бічних стінок (4), яка відрізняється тим, що в ній прикріплена без можливості відкріплення та розташована у внутрішньому просторі (14) сукупність постійних магнітів (22) та при цьому сукупність постійних магнітів розташована та скомпонована таким чином, що постійні магніти (22) мають протилежну полярність на поверхні постійних магнітів (22), звернених до зовнішньої сторони зовнішньої коробки (3) на різних крайових частинах, суміжних до тієї самої бічної стінки вздовж окружної лінії навколо пачки, фактично на тому ж місці у поздовжньому напрямку (Y). 2. Пачка відповідно до пункту 1, де постійні магніти (22) розташовані в безпосередній близькості до крайових частин зовнішньої коробки (3) та крайові частини розташовані між суміжними стінками зовнішньої коробки (3). 3. Пачка відповідно до пункту 2, де крайові частини являють собою поздовжні крайові частини. 4. Пачка відповідно до пункту 3, де поздовжні крайові частини є скошеними або округленими. 5. Пачка відповідно до пункту 4, де у випадку зовнішньої коробки (3), що має скошену крайову частину та шестикутний, напіввосьмикутний або восьмикутний поперечний переріз, до скошених крайових частин (6) зовнішньої коробки (3) прикріплені без можливості відкріплення постійні магніти (22). 6. Пачка відповідно до будь-якого із попередніх пунктів, де постійні магніти (22) прикріплені без можливості відкріплення за допомогою приклеювання. 7. Пачка відповідно до будь-якого із пунктів 1-5, де постійні магніти (22) прикріплені без можливості відкріплення за допомогою самоприклеюваного кріплення. 8. Пачка відповідно до будь-якого із попередніх пунктів, яка додатково містить внутрішній каркас (15), який розташований у внутрішньому просторі, де між внутрішнім каркасом (15) та зовнішньою коробкою (3) розташовані постійні магніти (22). 8 UA 107885 C2 5 10 15 20 25 30 35 40 45 50 55 9. Пачка відповідно до пункту 8, де внутрішній каркас є суміжним із відділенням для виробів для розміщення курильних виробів, та де внутрішній каркас (15) покриває постійні магніти (22) так, щоб відділити постійні магніти (22) від відділення для виробів. 10. Пачка відповідно до пункту 9, де внутрішній каркас (15) простягається над всією довжиною відділення для виробів у напрямі максимальної протяжності бічних стінок. 11. Пачка відповідно до пункту 9 або 10, де внутрішній каркас додатково простягається над нижньою поверхнею відділення для виробів. 12. Пачка відповідно до будь-якого із пунктів 8-11, де крайова частина (18) внутрішнього каркаса (15), яка звернена до крайової частини (6-2) зовнішньої коробки, є скошеною, та до крайових частин (18) внутрішнього каркаса (15) прикріплені без можливості відкріплення постійні магніти (22). 13. Пачка відповідно до пункту 12, де у випадку зовнішньої коробки (3), що має скошену крайову частину, розмір вказаної крайової частини у напрямі, що є перпендикулярним до напрямку максимальної протяжності бічних стінок, є меншим, ніж розмір скошеної крайової частини (18) внутрішнього каркаса (15) у вказаному перпендикулярному напрямку. 14. Пачка відповідно до будь-якого із попередніх пунктів, де постійні магніти розташовані на кожній скошеній або скругленій крайовій частині. 15. Пачка відповідно до будь-якого із попередніх пунктів, де принаймні один постійний магніт являє собою багатополюсний магніт, що містить сукупність магнітних полюсів, розташованих на одній поверхні постійного магніту, та де максимальна протяжність магнітних полюсів знаходиться у поперечному напрямку (X) або у поздовжньому напрямку (Y). 16. Пачка відповідно до будь-якого із попередніх пунктів, де принаймні один постійний магніт виготовляють із магнітного матеріалу, що містить рідкоземельні елементи. 17. Пачка відповідно до будь-якого із попередніх пунктів, де принаймні один постійний магніт містить неодим (Nd), залізо (Fe) та/або бор (В). 18. Пачка відповідно до будь-якого із попередніх пунктів, де принаймні один постійний магніт містить покриття, переважно покриття, що містить нікель (Ni), мідь (Сu). 19. Пачка відповідно до будь-якого із попередніх пунктів, де принаймні один постійний магніт містить золото (Аu). 20. Пачка відповідно до будь-якого із попередніх пунктів, де принаймні один постійний магніт 2 забезпечує утримуючу силу, що становить принаймні 350 г/см . 21. Пачка відповідно до будь-якого із попередніх пунктів, де принаймні один із постійних магнітів має залишкову магнітну індукцію, що знаходиться в межах між 300 мТл та 900 мТл, зокрема в межах між 500 мТл та 650 мТл або в межах між 570 мТл та 600 мТл. 22. Групова упаковка, що містить сукупність пачок відповідно до будь-якого із пунктів 1-21, де між сусідніми пачками по повздовжніх краях пачок забезпечено магнітний шарнір. 23. Групова упаковка відповідно до пункту 22, де принаймні дві пачки розташовані так, щоб утворювати буклет принаймні двох пачок вздовж магнітного шарніра. 24. Заготовка (24), скомпонована для виготовлення пачки для тютюнових виробів, при цьому пачка (2) має зовнішню коробку, що містить нижню стінку та бічні стінки, що простягаються від нижньої стінки (10), де зовнішня коробка (3) включає внутрішній простір (14) та має отвір, протилежний нижній стінці або на одній із бічних стінок, та де суміжні бічні стінки зовнішньої коробки виготовляють за допомогою згинання заготовки по лінії складення (30), що простягаються у напрямі максимальної протяжності бічних стінок (4), яка відрізняється тим, що до заготовки прикріплена без можливості відкріплення та розташована у внутрішньому просторі (14) сукупність постійних магнітів (22) та при цьому сукупність постійних магнітів розташована та скомпонована таким чином, що постійні магніти (22) мають протилежну полярність на поверхні постійних магнітів (22), звернених до зовнішньої сторони зовнішньої коробки (3) на різних крайових частинах, суміжних до тієї самої бічної стінки вздовж окружної лінії навколо пачки, фактично на тому ж місці у поздовжньому напрямку (Y). 25. Заготовка відповідно до пункту 24, де заготовка містить частину заготовки (28), що скомпонована для виготовлення внутрішнього каркаса (15), та частину заготовки (26), що скомпонована для виготовлення зовнішнього каркаса (3), де пачку для тютюнових виробів можна виготовити із заготовки за допомогою згинання відповідних частин заготовки по додатковій лінії складення, що простягається у поздовжньому напрямку максимальної протяжності частини заготовки для утворення бічних стінок пачки так, щоб між зовнішнім та внутрішнім каркасом розташувати сукупність постійних магнітів. 9 UA 107885 C2 10 UA 107885 C2 11 UA 107885 C2 12 UA 107885 C2 13 UA 107885 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
