Універсальний кормоготувальний агрегат

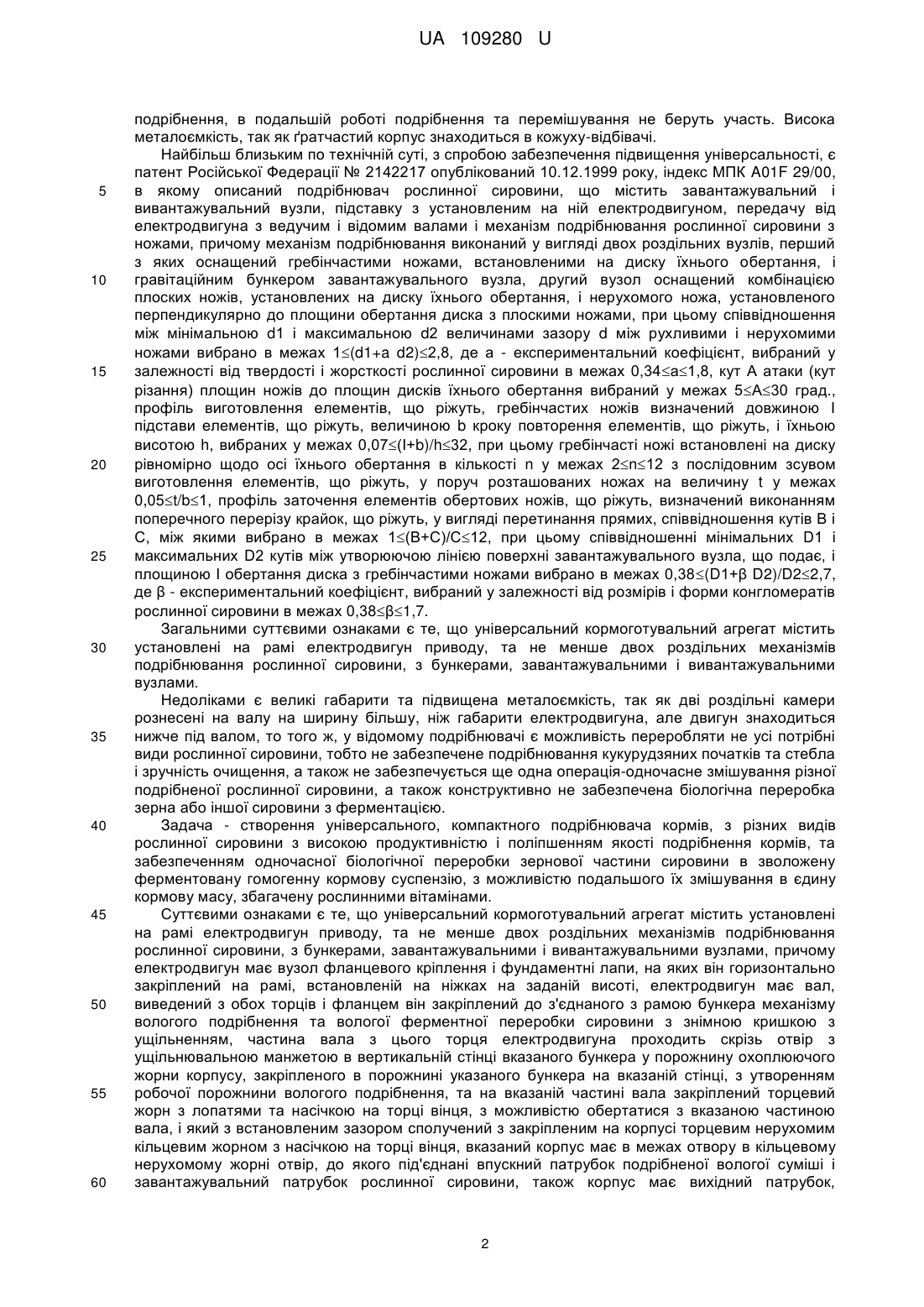

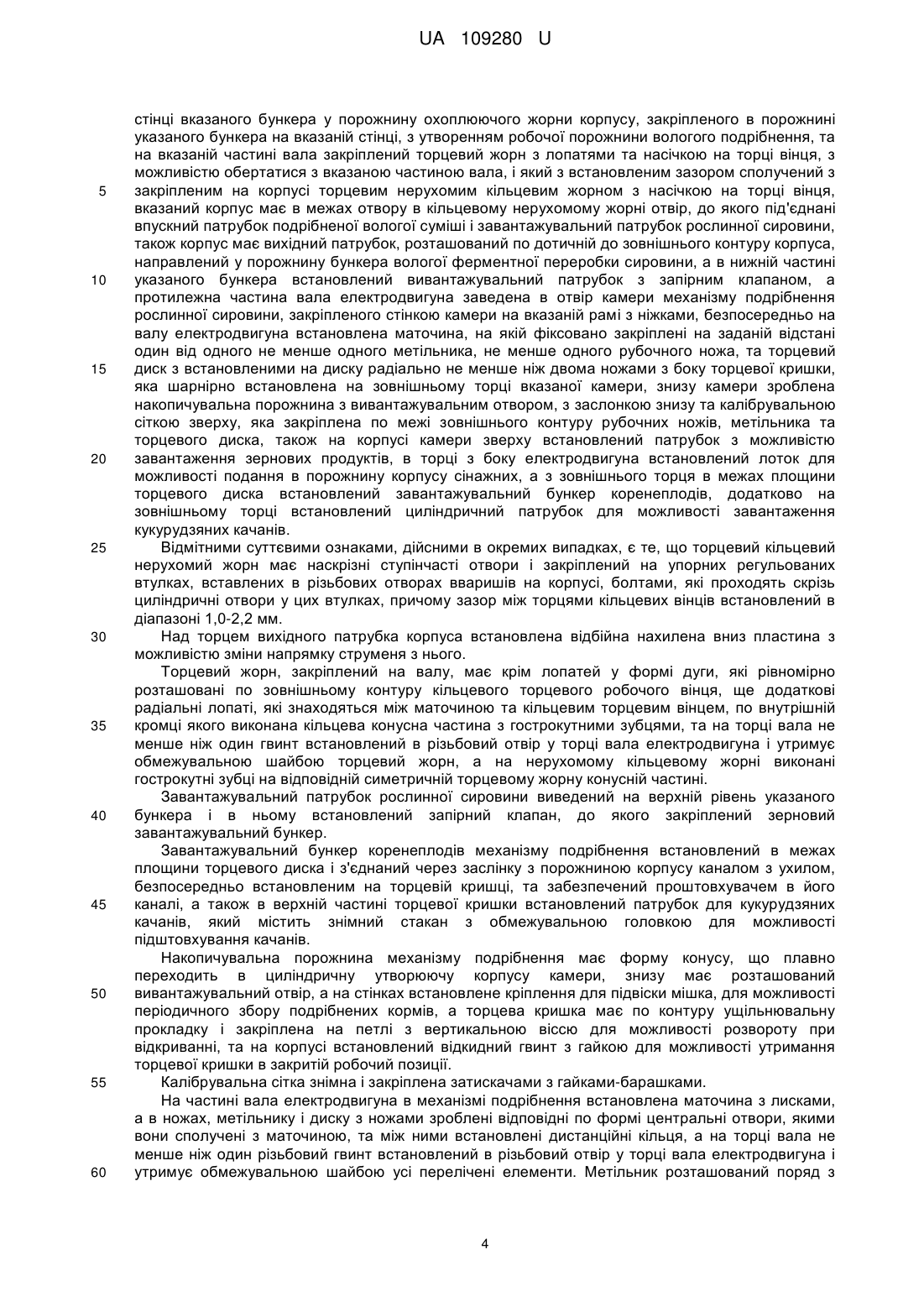

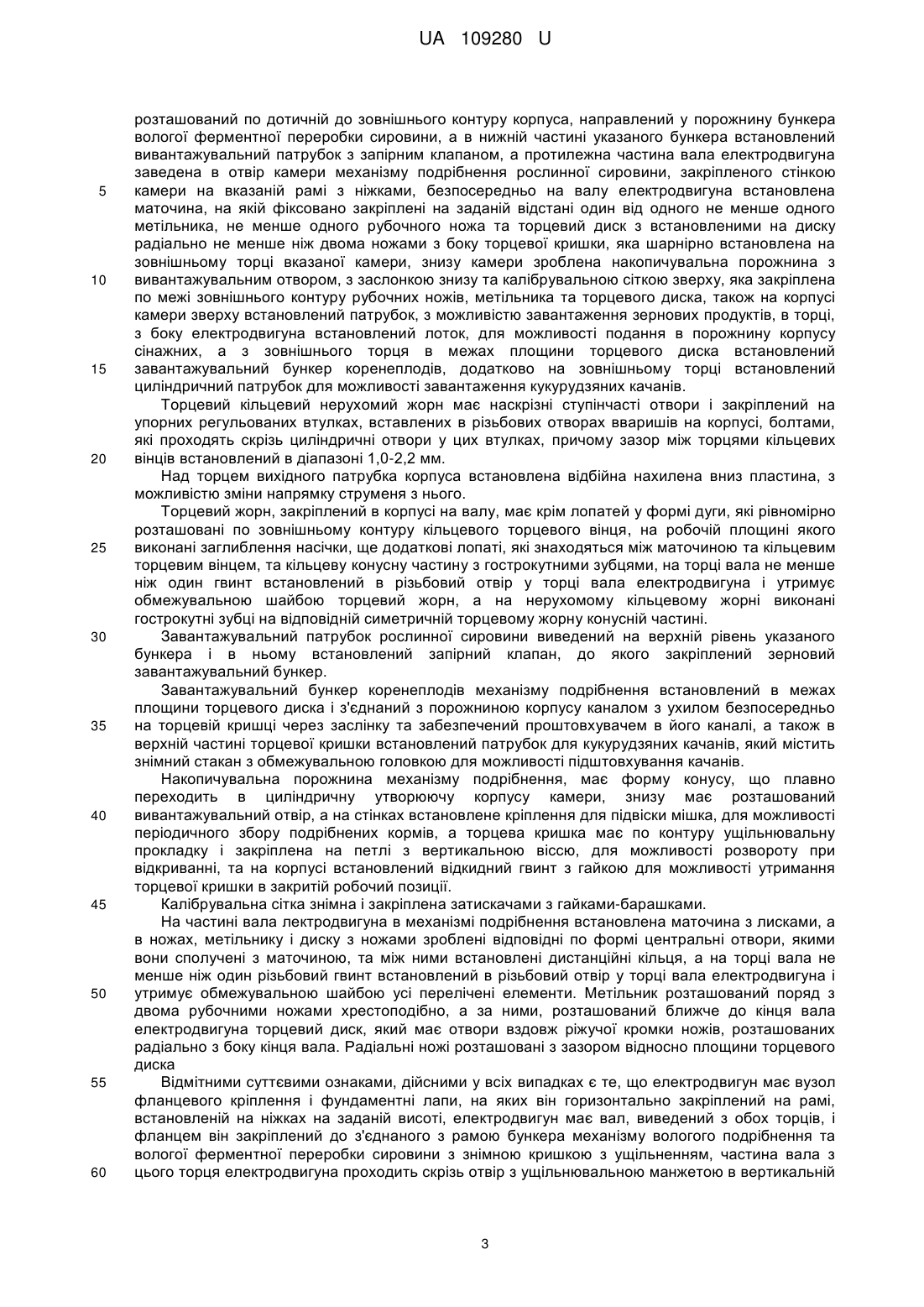

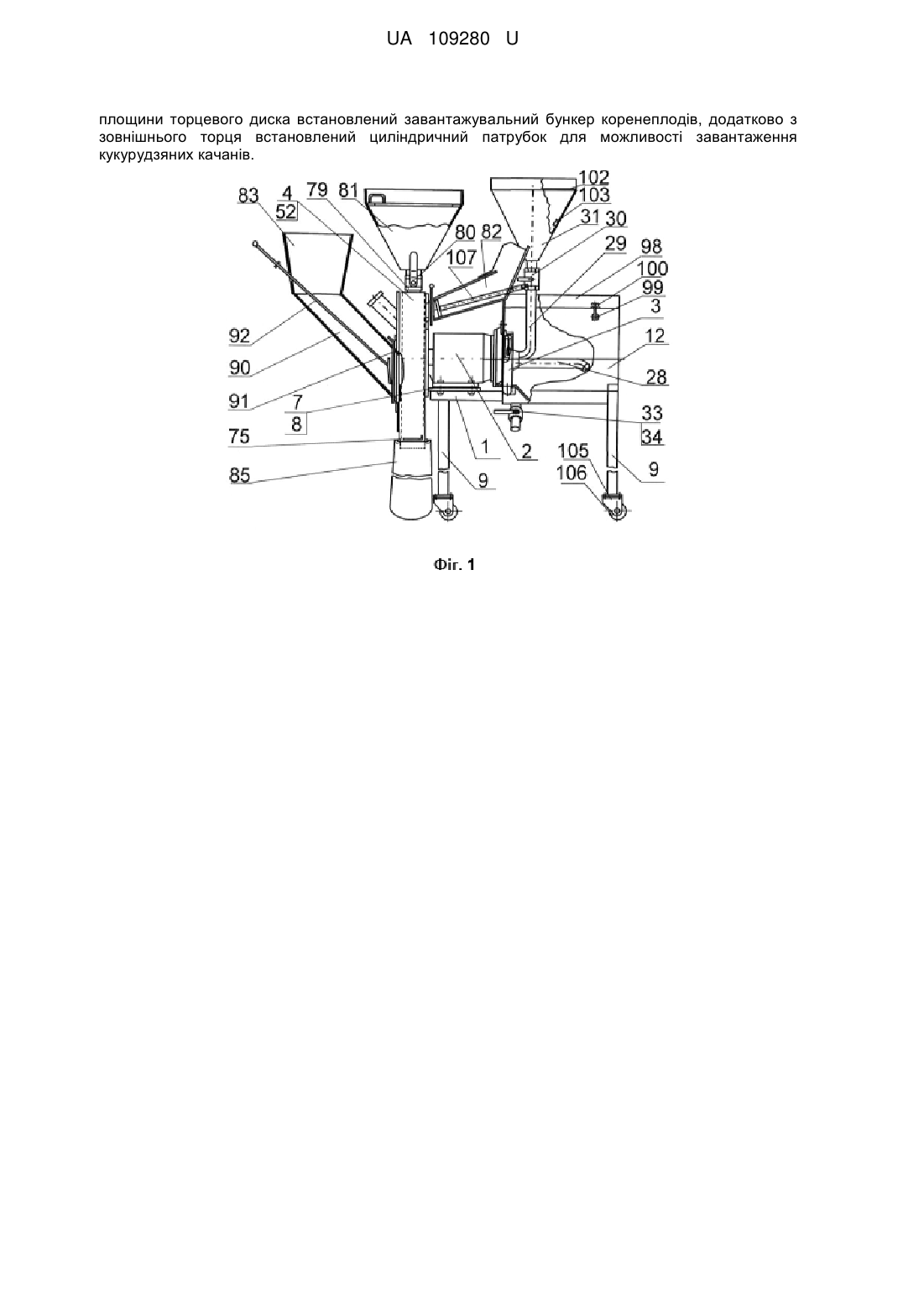

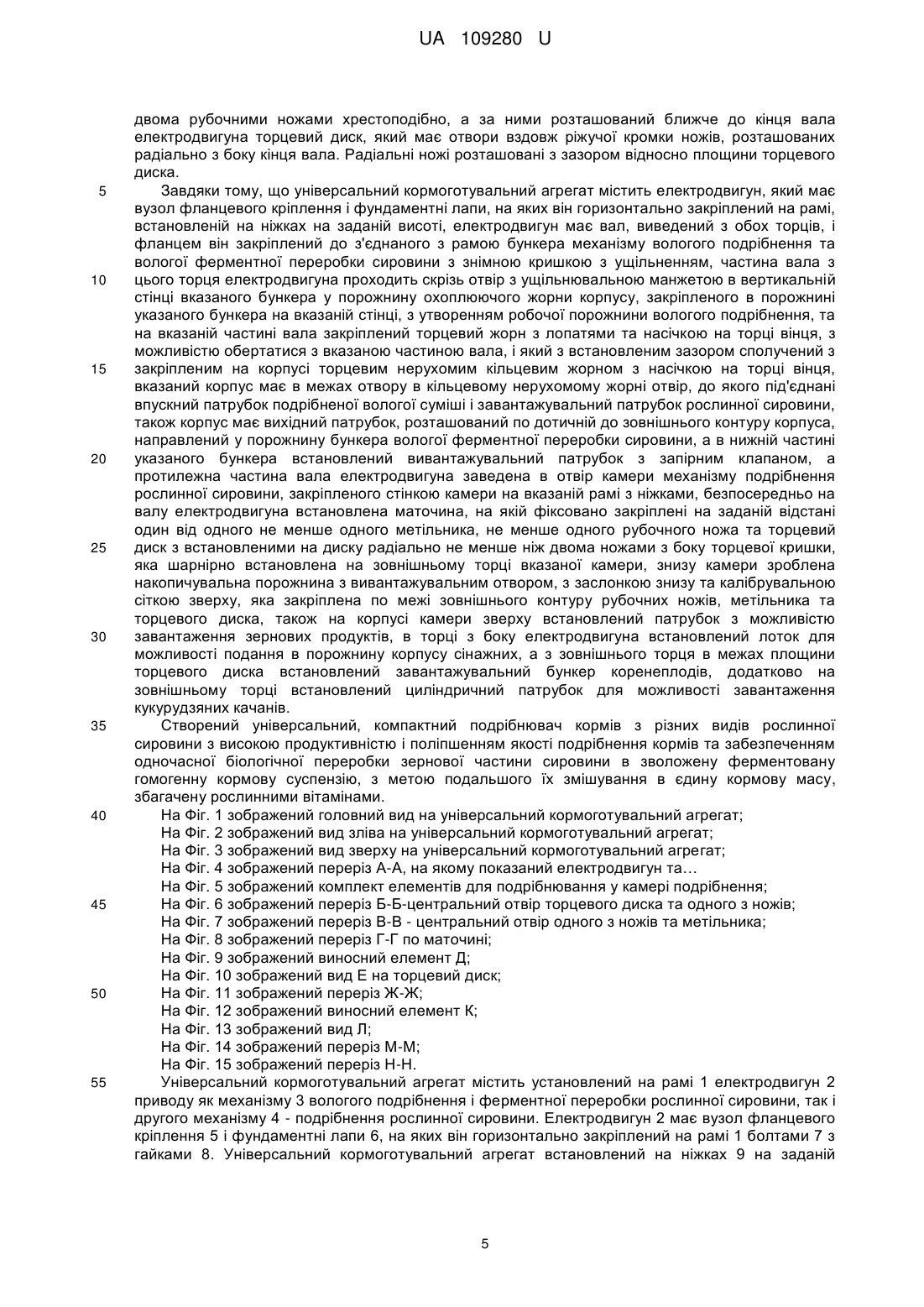

Реферат: Універсальний кормоготувальний агрегат містить установлені на рамі електродвигун приводу та не менше двох роздільних механізмів подрібнювання рослинної сировини з бункерами, завантажувальними і вивантажувальними вузлами, причому електродвигун має вузол фланцевого кріплення і фундаментні лапи, на яких він горизонтально закріплений на рамі, встановлено й на ніжках на заданій висоті, електродвигун має вал, виведений з обох торців і фланцем він закріплений до з'єднаного з рамою бункера механізму вологого подрібнення та вологої ферментної переробки сировини з знімною кришкою з ущільненням, частина вала з цього торця електродвигуна проходить скрізь отвір з ущільнювальною манжетою в вертикальній стінці вказаного бункера у порожнину охоплюючого жорни корпусу, закріпленого в порожнині указаного бункера на вказаній стінці, з утворенням робочої порожнини вологого подрібнення, та на вказаній частині вала закріплений торцевий жорн з лопатями та насічкою на торці вінця, з можливістю обертатися з вказаною частиною вала, і який з встановленим зазором сполучений з закріпленим на корпусі торцевим нерухомим кільцевим жорном з насічкою на торці вінця, вказаний корпус має в межах отвору в кільцевому нерухомому жорні отвір, до якого під'єднані впускний патрубок подрібненої вологої суміші і завантажувальний патрубок рослинної сировини, також корпус має вихідний патрубок, розташований по дотичній до зовнішнього контуру корпуса, направлений у порожнину бункера вологої ферментної переробки сировини, а в нижній частині указаного бункера встановлений вивантажувальний патрубок з запірним клапаном, а протилежна частина вала електродвигуна заведена в отвір камери механізму подрібнення рослинної сировини, закріпленого стінкою камери на вказаній рамі з ніжками, безпосередньо на валу електродвигуна встановлена маточина, на якій фіксовано закріплені на заданій відстані один від одного не менше одного метільника, не менше одного рубочного ножа та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, яка шарнірно встановлена на зовнішньому торці вказаної камери, знизу камери зроблена накопичувальна порожнина з вивантажувальним отвором, з заслінкою знизу та калібрувальною сіткою зверху, яка закріплена по межі зовнішнього контуру рубочних ножів, метільника та торцевого диска, також на корпусі камери зверху встановлений патрубок з можливістю завантаження зернових продуктів, в торці з боку електродвигуна встановлений лоток для можливості подання в порожнину корпусу сінажних, а з зовнішнього торця в межах UA 109280 U (12) UA 109280 U площини торцевого диска встановлений завантажувальний бункер коренеплодів, додатково з зовнішнього торця встановлений циліндричний патрубок для можливості завантаження кукурудзяних качанів. UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема до пристроїв для подрібнення кормів та кормовиробництва для тваринництва. Відомий кормоготувальний агрегат, описаний у патенті України № 53588, опублікованому 15.07.2005 року у бюл. № 7, індекс МПК В02С 7/18, В02С 9/00, A01F 29/00. Кормоготувальний агрегат складається з рами, на якій встановлений привід та переробна камера, в корпусі якої розташовані рухомі і нерухомі робочі органи у вигляді дисків, встановлених з утворенням зазору, бункери для подачі кормової суміші, бункери для приймання матеріалу, патрубки для подачі і приймання матеріалу, причому на патрубку для подачі матеріалу розташований клапан для впуску в переробну камеру повітря, а вихідний патрубок з'єднаний через бункер для приймання матеріалу з вхідним патрубком. Ротор переробної камери виконаний з отворами та по периферії, додатково має лопатки, і встановлений між двома нерухомими дисками з зубцями по торцевий поверхні. Загальними суттєвими ознаками є те, що кормоготувальний агрегат містить раму, на якій встановлений привід, завантажувальний бункер зерна, переробну ємність, подрібнювач, який містить рухомі і нерухомі робочі органи-жорна з лопатями, встановленими з утворенням зазору, також патрубки та запірні клапани для можливості подачі і приймання матеріалу. Недоліками аналога є те, що в ньому є доступ повітря до суміші на всіх етапах переробки, що не дозволяє швидко виконати якісне подрібнювання одночасно з біологічною переробкою твердих цілих зернових продуктів, та створити якісний корм для тварин, який легко засвоюється, неефективно використовується привідний електродвигун, так як його потужність після подрібнення використовується не більше ніж на 20 % та мається можливість переробляти тільки зернові продукти вологим подрібнюванням та ферментацією, а у тваринницькому господарстві є ще багато видів рослинної сировини, яку треба переробляти для годування тварин. Відома установка для готування кормових сумішей описана у патенті України № 77310, опублікованому 10.02.1996 року, індекси МПК A01F 29/00, A23N 17/00, по якому установка для готування кормосумішей містить циліндричний корпус із встановленими на привідному валу корпуса рубочним ножем і метільником, який розташований хрестоподібно відносно рубочного ножа, що утворюють зону подрібнення і змішування, причому корпус встановлений горизонтально, виконаний ґратчастим і має: другий рубочний ніж, розташований симетрично відносно першого рубочного ножа, зону лущення і попереднього подрібнення качанів кукурудзи, виконану у вигляді встановлених на привідному валу корпуса двох дискових пилок і з розташованим над дисковими пилками патрубком для подачі качана кукурудзи, торцеву кришку з бункером і рукавом для заправки стебельчастих кормів, кожух-відбивач, встановлений із зазором відносно корпуса, з чохлом у нижній частині для збору готового корму. Корпус в нижній частині має перемичку. Дискові пилки виконані з розведеними зубами. Патрубок для подачі качана кукурудзи встановлений під кутом до вертикальної площини корпуса. Обладнана стаканом для проштовхування качана кукурудзи до зони лущення. В зоні лущення качана кукурудзи встановлений бункер для зерна. Бункер для зерна встановлений вертикально, та бункер для зерна має заслінку. Торцева кришка виконана знімною. Між корпусом і кожухом-відбивачем встановлені ізолюючі прокладки. Чохол виконаний знімним. Бункер для заправлення стебельчастих кормів обладнаний рукавом, який виконаний знімним. Привідний вал корпуса змонтований на валу електродвигуна, встановленого на станині кормоцеху. Станина має опорну стійку. Опорна стійка виконана у вигляді триноги. Загальними суттєвими ознаками є те, що подрібнювач кормів універсальний містить закріплений на опорі електродвигун, корпус з циліндричною порожниною із встановленими на привідному горизонтальному валу рубочними ножами і метільником, а також містить патрубки та бункери для можливості завантаження рослинної сировини на подрібнення, торцеву кришку та отвір для можливості вивантаження подрібненого корму. Недоліками відомого аналога, в якому вже є можливість подрібнювати більше різновидів рослинної сировини, є те, що дискові пилки неефективні для лущення та подрібнення качанів кукурудзи та лише збільшують габарити корпусу і призводять ще до необхідності встановлення всіх елементів для подрібнення на довгому валу, інший кінець якого закріплений на кришці, яку потрібно регулярно знімати для очищення ґратчастого корпусу та внутрішньої порожнини кожуха, який до того ж складний для очищення, у зв'язку з малим зазором відносно кожуха і великою глибиною по утворюючій. Дискові пилки, займаючи багато місця, та після неякісного 1 UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 60 подрібнення, в подальшій роботі подрібнення та перемішування не беруть участь. Висока металоємкість, так як ґратчастий корпус знаходиться в кожуху-відбівачі. Найбільш близьким по технічній суті, з спробою забезпечення підвищення універсальності, є патент Російської Федерації № 2142217 опублікований 10.12.1999 року, індекс МПК A01F 29/00, в якому описаний подрібнювач рослинної сировини, що містить завантажувальний і вивантажувальний вузли, підставку з установленим на ній електродвигуном, передачу від електродвигуна з ведучим і відомим валами і механізм подрібнювання рослинної сировини з ножами, причому механізм подрібнювання виконаний у вигляді двох роздільних вузлів, перший з яких оснащений гребінчастими ножами, встановленими на диску їхнього обертання, і гравітаційним бункером завантажувального вузла, другий вузол оснащений комбінацією плоских ножів, установлених на диску їхнього обертання, і нерухомого ножа, установленого перпендикулярно до площини обертання диска з плоскими ножами, при цьому співвідношення між мінімальною d1 і максимальною d2 величинами зазору d між рухливими і нерухомими ножами вибрано в межах 1(d1+a d2)2,8, де а - експериментальний коефіцієнт, вибраний у залежності від твердості і жорсткості рослинної сировини в межах 0,34а1,8, кут А атаки (кут різання) площин ножів до площин дисків їхнього обертання вибраний у межах 5А30 град., профіль виготовлення елементів, що ріжуть, гребінчастих ножів визначений довжиною І підстави елементів, що ріжуть, величиною b кроку повторення елементів, що ріжуть, і їхньою висотою h, вибраних у межах 0,07(І+b)/h32, при цьому гребінчасті ножі встановлені на диску рівномірно щодо осі їхнього обертання в кількості n у межах 2n12 з послідовним зсувом виготовлення елементів, що ріжуть, у поруч розташованих ножах на величину t у межах 0,05t/b1, профіль заточення елементів обертових ножів, що ріжуть, визначений виконанням поперечного перерізу крайок, що ріжуть, у вигляді перетинання прямих, співвідношення кутів В і С, між якими вибрано в межах 1(В+С)/С12, при цьому співвідношенні мінімальних D1 і максимальних D2 кутів між утворюючою лінією поверхні завантажувального вузла, що подає, і площиною І обертання диска з гребінчастими ножами вибрано в межах 0,38(D1+β D2)/D22,7, де β - експериментальний коефіцієнт, вибраний у залежності від розмірів і форми конгломератів рослинної сировини в межах 0,38β1,7. Загальними суттєвими ознаками є те, що універсальний кормоготувальний агрегат містить установлені на рамі електродвигун приводу, та не менше двох роздільних механізмів подрібнювання рослинної сировини, з бункерами, завантажувальними і вивантажувальними вузлами. Недоліками є великі габарити та підвищена металоємкість, так як дві роздільні камери рознесені на валу на ширину більшу, ніж габарити електродвигуна, але двигун знаходиться нижче під валом, то того ж, у відомому подрібнювачі є можливість переробляти не усі потрібні види рослинної сировини, тобто не забезпечене подрібнювання кукурудзяних початків та стебла і зручність очищення, а також не забезпечується ще одна операція-одночасне змішування різної подрібненої рослинної сировини, а також конструктивно не забезпечена біологічна переробка зерна або іншої сировини з ферментацією. Задача - створення універсального, компактного подрібнювача кормів, з різних видів рослинної сировини з високою продуктивністю і поліпшенням якості подрібнення кормів, та забезпеченням одночасної біологічної переробки зернової частини сировини в зволожену ферментовану гомогенну кормову суспензію, з можливістю подальшого їх змішування в єдину кормову масу, збагачену рослинними вітамінами. Суттєвими ознаками є те, що універсальний кормоготувальний агрегат містить установлені на рамі електродвигун приводу, та не менше двох роздільних механізмів подрібнювання рослинної сировини, з бункерами, завантажувальними і вивантажувальними вузлами, причому електродвигун має вузол фланцевого кріплення і фундаментні лапи, на яких він горизонтально закріплений на рамі, встановленій на ніжках на заданій висоті, електродвигун має вал, виведений з обох торців і фланцем він закріплений до з'єднаного з рамою бункера механізму вологого подрібнення та вологої ферментної переробки сировини з знімною кришкою з ущільненням, частина вала з цього торця електродвигуна проходить скрізь отвір з ущільнювальною манжетою в вертикальній стінці вказаного бункера у порожнину охоплюючого жорни корпусу, закріпленого в порожнині указаного бункера на вказаній стінці, з утворенням робочої порожнини вологого подрібнення, та на вказаній частині вала закріплений торцевий жорн з лопатями та насічкою на торці вінця, з можливістю обертатися з вказаною частиною вала, і який з встановленим зазором сполучений з закріпленим на корпусі торцевим нерухомим кільцевим жорном з насічкою на торці вінця, вказаний корпус має в межах отвору в кільцевому нерухомому жорні отвір, до якого під'єднані впускний патрубок подрібненої вологої суміші і завантажувальний патрубок рослинної сировини, також корпус має вихідний патрубок, 2 UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 60 розташований по дотичній до зовнішнього контуру корпуса, направлений у порожнину бункера вологої ферментної переробки сировини, а в нижній частині указаного бункера встановлений вивантажувальний патрубок з запірним клапаном, а протилежна частина вала електродвигуна заведена в отвір камери механізму подрібнення рослинної сировини, закріпленого стінкою камери на вказаній рамі з ніжками, безпосередньо на валу електродвигуна встановлена маточина, на якій фіксовано закріплені на заданій відстані один від одного не менше одного метільника, не менше одного рубочного ножа та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, яка шарнірно встановлена на зовнішньому торці вказаної камери, знизу камери зроблена накопичувальна порожнина з вивантажувальним отвором, з заслонкою знизу та калібрувальною сіткою зверху, яка закріплена по межі зовнішнього контуру рубочних ножів, метільника та торцевого диска, також на корпусі камери зверху встановлений патрубок, з можливістю завантаження зернових продуктів, в торці, з боку електродвигуна встановлений лоток, для можливості подання в порожнину корпусу сінажних, а з зовнішнього торця в межах площини торцевого диска встановлений завантажувальний бункер коренеплодів, додатково на зовнішньому торці встановлений циліндричний патрубок для можливості завантаження кукурудзяних качанів. Торцевий кільцевий нерухомий жорн має наскрізні ступінчасті отвори і закріплений на упорних регульованих втулках, вставлених в різьбових отворах вваришів на корпусі, болтами, які проходять скрізь циліндричні отвори у цих втулках, причому зазор між торцями кільцевих вінців встановлений в діапазоні 1,0-2,2 мм. Над торцем вихідного патрубка корпуса встановлена відбійна нахилена вниз пластина, з можливістю зміни напрямку струменя з нього. Торцевий жорн, закріплений в корпусі на валу, має крім лопатей у формі дуги, які рівномірно розташовані по зовнішньому контуру кільцевого торцевого вінця, на робочій площині якого виконані заглиблення насічки, ще додаткові лопаті, які знаходяться між маточиною та кільцевим торцевим вінцем, та кільцеву конусну частину з гострокутними зубцями, на торці вала не менше ніж один гвинт встановлений в різьбовий отвір у торці вала електродвигуна і утримує обмежувальною шайбою торцевий жорн, а на нерухомому кільцевому жорні виконані гострокутні зубці на відповідній симетричній торцевому жорну конусній частині. Завантажувальний патрубок рослинної сировини виведений на верхній рівень указаного бункера і в ньому встановлений запірний клапан, до якого закріплений зерновий завантажувальний бункер. Завантажувальний бункер коренеплодів механізму подрібнення встановлений в межах площини торцевого диска і з'єднаний з порожниною корпусу каналом з ухилом безпосередньо на торцевій кришці через заслінку та забезпечений проштовхувачем в його каналі, а також в верхній частині торцевої кришки встановлений патрубок для кукурудзяних качанів, який містить знімний стакан з обмежувальною головкою для можливості підштовхування качанів. Накопичувальна порожнина механізму подрібнення, має форму конусу, що плавно переходить в циліндричну утворюючу корпусу камери, знизу має розташований вивантажувальний отвір, а на стінках встановлене кріплення для підвіски мішка, для можливості періодичного збору подрібнених кормів, а торцева кришка має по контуру ущільнювальну прокладку і закріплена на петлі з вертикальною віссю, для можливості розвороту при відкриванні, та на корпусі встановлений відкидний гвинт з гайкою для можливості утримання торцевої кришки в закритій робочий позиції. Калібрувальна сітка знімна і закріплена затискачами з гайками-барашками. На частині вала лектродвигуна в механізмі подрібнення встановлена маточина з лисками, а в ножах, метільнику і диску з ножами зроблені відповідні по формі центральні отвори, якими вони сполучені з маточиною, та між ними встановлені дистанційні кільця, а на торці вала не менше ніж один різьбовий гвинт встановлений в різьбовий отвір у торці вала електродвигуна і утримує обмежувальною шайбою усі перелічені елементи. Метільник розташований поряд з двома рубочними ножами хрестоподібно, а за ними, розташований ближче до кінця вала електродвигуна торцевий диск, який має отвори вздовж ріжучої кромки ножів, розташованих радіально з боку кінця вала. Радіальні ножі розташовані з зазором відносно площини торцевого диска Відмітними суттєвими ознаками, дійсними у всіх випадках є те, що електродвигун має вузол фланцевого кріплення і фундаментні лапи, на яких він горизонтально закріплений на рамі, встановленій на ніжках на заданій висоті, електродвигун має вал, виведений з обох торців, і фланцем він закріплений до з'єднаного з рамою бункера механізму вологого подрібнення та вологої ферментної переробки сировини з знімною кришкою з ущільненням, частина вала з цього торця електродвигуна проходить скрізь отвір з ущільнювальною манжетою в вертикальній 3 UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 60 стінці вказаного бункера у порожнину охоплюючого жорни корпусу, закріпленого в порожнині указаного бункера на вказаній стінці, з утворенням робочої порожнини вологого подрібнення, та на вказаній частині вала закріплений торцевий жорн з лопатями та насічкою на торці вінця, з можливістю обертатися з вказаною частиною вала, і який з встановленим зазором сполучений з закріпленим на корпусі торцевим нерухомим кільцевим жорном з насічкою на торці вінця, вказаний корпус має в межах отвору в кільцевому нерухомому жорні отвір, до якого під'єднані впускний патрубок подрібненої вологої суміші і завантажувальний патрубок рослинної сировини, також корпус має вихідний патрубок, розташований по дотичній до зовнішнього контуру корпуса, направлений у порожнину бункера вологої ферментної переробки сировини, а в нижній частині указаного бункера встановлений вивантажувальний патрубок з запірним клапаном, а протилежна частина вала електродвигуна заведена в отвір камери механізму подрібнення рослинної сировини, закріпленого стінкою камери на вказаній рамі з ніжками, безпосередньо на валу електродвигуна встановлена маточина, на якій фіксовано закріплені на заданій відстані один від одного не менше одного метільника, не менше одного рубочного ножа, та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, яка шарнірно встановлена на зовнішньому торці вказаної камери, знизу камери зроблена накопичувальна порожнина з вивантажувальним отвором, з заслонкою знизу та калібрувальною сіткою зверху, яка закріплена по межі зовнішнього контуру рубочних ножів, метільника та торцевого диска, також на корпусі камери зверху встановлений патрубок з можливістю завантаження зернових продуктів, в торці з боку електродвигуна встановлений лоток для можливості подання в порожнину корпусу сінажних, а з зовнішнього торця в межах площини торцевого диска встановлений завантажувальний бункер коренеплодів, додатково на зовнішньому торці встановлений циліндричний патрубок для можливості завантаження кукурудзяних качанів. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що торцевий кільцевий нерухомий жорн має наскрізні ступінчасті отвори і закріплений на упорних регульованих втулках, вставлених в різьбових отворах вваришів на корпусі, болтами, які проходять скрізь циліндричні отвори у цих втулках, причому зазор між торцями кільцевих вінців встановлений в діапазоні 1,0-2,2 мм. Над торцем вихідного патрубка корпуса встановлена відбійна нахилена вниз пластина з можливістю зміни напрямку струменя з нього. Торцевий жорн, закріплений на валу, має крім лопатей у формі дуги, які рівномірно розташовані по зовнішньому контуру кільцевого торцевого робочого вінця, ще додаткові радіальні лопаті, які знаходяться між маточиною та кільцевим торцевим вінцем, по внутрішній кромці якого виконана кільцева конусна частина з гострокутними зубцями, та на торці вала не менше ніж один гвинт встановлений в різьбовий отвір у торці вала електродвигуна і утримує обмежувальною шайбою торцевий жорн, а на нерухомому кільцевому жорні виконані гострокутні зубці на відповідній симетричній торцевому жорну конусній частині. Завантажувальний патрубок рослинної сировини виведений на верхній рівень указаного бункера і в ньому встановлений запірний клапан, до якого закріплений зерновий завантажувальний бункер. Завантажувальний бункер коренеплодів механізму подрібнення встановлений в межах площини торцевого диска і з'єднаний через заслінку з порожниною корпусу каналом з ухилом, безпосередньо встановленим на торцевій кришці, та забезпечений проштовхувачем в його каналі, а також в верхній частині торцевої кришки встановлений патрубок для кукурудзяних качанів, який містить знімний стакан з обмежувальною головкою для можливості підштовхування качанів. Накопичувальна порожнина механізму подрібнення має форму конусу, що плавно переходить в циліндричну утворюючу корпусу камери, знизу має розташований вивантажувальний отвір, а на стінках встановлене кріплення для підвіски мішка, для можливості періодичного збору подрібнених кормів, а торцева кришка має по контуру ущільнювальну прокладку і закріплена на петлі з вертикальною віссю для можливості розвороту при відкриванні, та на корпусі встановлений відкидний гвинт з гайкою для можливості утримання торцевої кришки в закритій робочий позиції. Калібрувальна сітка знімна і закріплена затискачами з гайками-барашками. На частині вала електродвигуна в механізмі подрібнення встановлена маточина з лисками, а в ножах, метільнику і диску з ножами зроблені відповідні по формі центральні отвори, якими вони сполучені з маточиною, та між ними встановлені дистанційні кільця, а на торці вала не менше ніж один різьбовий гвинт встановлений в різьбовий отвір у торці вала електродвигуна і утримує обмежувальною шайбою усі перелічені елементи. Метільник розташований поряд з 4 UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 двома рубочними ножами хрестоподібно, а за ними розташований ближче до кінця вала електродвигуна торцевий диск, який має отвори вздовж ріжучої кромки ножів, розташованих радіально з боку кінця вала. Радіальні ножі розташовані з зазором відносно площини торцевого диска. Завдяки тому, що універсальний кормоготувальний агрегат містить електродвигун, який має вузол фланцевого кріплення і фундаментні лапи, на яких він горизонтально закріплений на рамі, встановленій на ніжках на заданій висоті, електродвигун має вал, виведений з обох торців, і фланцем він закріплений до з'єднаного з рамою бункера механізму вологого подрібнення та вологої ферментної переробки сировини з знімною кришкою з ущільненням, частина вала з цього торця електродвигуна проходить скрізь отвір з ущільнювальною манжетою в вертикальній стінці вказаного бункера у порожнину охоплюючого жорни корпусу, закріпленого в порожнині указаного бункера на вказаній стінці, з утворенням робочої порожнини вологого подрібнення, та на вказаній частині вала закріплений торцевий жорн з лопатями та насічкою на торці вінця, з можливістю обертатися з вказаною частиною вала, і який з встановленим зазором сполучений з закріпленим на корпусі торцевим нерухомим кільцевим жорном з насічкою на торці вінця, вказаний корпус має в межах отвору в кільцевому нерухомому жорні отвір, до якого під'єднані впускний патрубок подрібненої вологої суміші і завантажувальний патрубок рослинної сировини, також корпус має вихідний патрубок, розташований по дотичній до зовнішнього контуру корпуса, направлений у порожнину бункера вологої ферментної переробки сировини, а в нижній частині указаного бункера встановлений вивантажувальний патрубок з запірним клапаном, а протилежна частина вала електродвигуна заведена в отвір камери механізму подрібнення рослинної сировини, закріпленого стінкою камери на вказаній рамі з ніжками, безпосередньо на валу електродвигуна встановлена маточина, на якій фіксовано закріплені на заданій відстані один від одного не менше одного метільника, не менше одного рубочного ножа та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, яка шарнірно встановлена на зовнішньому торці вказаної камери, знизу камери зроблена накопичувальна порожнина з вивантажувальним отвором, з заслонкою знизу та калібрувальною сіткою зверху, яка закріплена по межі зовнішнього контуру рубочних ножів, метільника та торцевого диска, також на корпусі камери зверху встановлений патрубок з можливістю завантаження зернових продуктів, в торці з боку електродвигуна встановлений лоток для можливості подання в порожнину корпусу сінажних, а з зовнішнього торця в межах площини торцевого диска встановлений завантажувальний бункер коренеплодів, додатково на зовнішньому торці встановлений циліндричний патрубок для можливості завантаження кукурудзяних качанів. Створений універсальний, компактний подрібнювач кормів з різних видів рослинної сировини з високою продуктивністю і поліпшенням якості подрібнення кормів та забезпеченням одночасної біологічної переробки зернової частини сировини в зволожену ферментовану гомогенну кормову суспензію, з метою подальшого їх змішування в єдину кормову масу, збагачену рослинними вітамінами. На Фіг. 1 зображений головний вид на універсальний кормоготувальний агрегат; На Фіг. 2 зображений вид зліва на універсальний кормоготувальний агрегат; На Фіг. 3 зображений вид зверху на універсальний кормоготувальний агрегат; На Фіг. 4 зображений переріз А-А, на якому показаний електродвигун та… На Фіг. 5 зображений комплект елементів для подрібнювання у камері подрібнення; На Фіг. 6 зображений переріз Б-Б-центральний отвір торцевого диска та одного з ножів; На Фіг. 7 зображений переріз В-В - центральний отвір одного з ножів та метільника; На Фіг. 8 зображений переріз Г-Г по маточині; На Фіг. 9 зображений виносний елемент Д; На Фіг. 10 зображений вид Е на торцевий диск; На Фіг. 11 зображений переріз Ж-Ж; На Фіг. 12 зображений виносний елемент К; На Фіг. 13 зображений вид Л; На Фіг. 14 зображений переріз М-М; На Фіг. 15 зображений переріз Н-Н. Універсальний кормоготувальний агрегат містить установлений на рамі 1 електродвигун 2 приводу як механізму 3 вологого подрібнення і ферментної переробки рослинної сировини, так і другого механізму 4 - подрібнення рослинної сировини. Електродвигун 2 має вузол фланцевого кріплення 5 і фундаментні лапи 6, на яких він горизонтально закріплений на рамі 1 болтами 7 з гайками 8. Універсальний кормоготувальний агрегат встановлений на ніжках 9 на заданій 5 UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 висоті, що забезпечує зручне обслуговування і можливість гравітаційного вивантаження, а також змішування переробленої сировини без додаткових механізмів. Електродвигун 2 має вал 10 виведений з обох торців і фланцем 5 він закріплений болтами 11 до герметично закритого бункера 12 механізму 3 вологого подрібнення та вологої ферментної переробки сировини. На частині 13 вала 10, який проходить в отвір 14 з ущільнювальною манжетою 15 в стінці 16 вказаного бункера 12 у порожнину корпусу 17. Корпус 17 закріплений в порожнині указаного бункера 12 на вказаній стінці 16 болтами 11, з якою утворює робочу порожнину вологого подрібнення, а на частині 13 вала 10 закріплений торцевий жорн 18 з лопатями 19, розташованими по зовнішньому контуру та насічкою 20 з робочого торця вінця з можливістю обертатися під навантаженням з валом 10 електродвигуна 2, для чого, в нашому конкретному випадку, виконано на частині вала 13 шпонкове кріплення шпонкою 21 в пазах 22 та 23. Торцевий жорн 18 сполучений з встановленим зазором між торцевими вінцями, наприклад 1,0 мм, з торцевим нерухомим кільцевим жорном 24 з насічкою 25 на робочому торці вінця. Корпус 17 в межах центрального отвору нерухомого кільцевого жорна 24 має отвір 27, в якому встановлені впускний патрубок 28 подрібненої вологої суміші з бункера 12 і завантажувальний патрубок 29 рослинної сировини, який виведений на верхній рівень указаного бункера 12 і в якому встановлений запірний клапан 30, до якого закріплений зерновий завантажувальний бункер 31, також корпус 17 має знизу вихідний патрубок 32, розташований по дотичній до зовнішнього контуру корпуса 17 у порожнину бункера 12 вологого подрібнення, а в нижній частині бункеру 12 встановлений вивантажувальний патрубок 33 з запірним клапаном 34. Вихідний патрубок 32 має відігнуту частину 35 та над нею закріплена відбійна нахилена пластина 36, яка має можливість змінити напрямок та розбити струмінь з вихідного патрубка 32, для кращого перемішування подрібненої вологої суміші в бункері 12. Торцевий кільцевий нерухомий жорн 24 має наскрізні ступінчасті отвори 37 і закріплений на упорних регульованих втулках 38, вставлених в різьбових отворах вваришів 39 на корпусі 17 болтами 40 з гайками 41, які проходять скрізь циліндричні отвори 42 у втулках 38, причому зазор між торцями кільцевих вінців жорнів 18 та 24 встановлений в діапазоні 1,0-2,2 мм. Торцевий жорн 18, крім обов'язкових елементів лопатей 19, розташованих по зовнішньому контуру, та насічки 20 з торця для ще кращого виконання своїх функцій, в своєму найкращому виконанні, має лопаті 19, виконані у формі дуги, які рівномірно розташовані по зовнішньому контуру кільцевого торцевого вінця, на робочий площині якого виконані заглиблення насічки 20, у вигляді канавок, направлених під кутом 30° відносно радіального напрямку, які мають глибину 1,6 мм, ширину 1,6 мм, з кроком по кругу в діапазоні від 6 до 10 мм, та додатково має (див. фіг. 14 та фіг. 15) ще лопаті 43, розташовані радіально по окружності маточини 44, та гострокутні зубці 45, які знаходяться між маточиною 44 та робочою частиною торцевого вінця на кільцевій конусній частині. Гвинт 46, встановлений в різьбовий отвір 47 у торці частини 13 вала 10 електродвигуна 2, утримує обмежувальною шайбою 48 торцевий жорн 18, а на нерухомому кільцевому жорні 24, також в найкращому виконанні, є гострокутні зубці 49 на відповідній симетричній торцевому жорну 18 конусній частині. Протилежна частина 50 вала 10 електродвигуна 2 заведена в другий механізм 4 подрібнення рослинної сировини, закріплений стінкою 51 камери 52 через кронштейн 53 на рамі 1 з ніжками 9, для чого безпосередньо на частині 50 вала 10 електродвигуна 2 встановлена маточина 54, з шпонковим з'єднанням шпонкою 55 та пазами 56 та 57 і зафіксована на частині 50 вала технологічною шайбою 58, шайбами 59 та 60 і гвинтом 61 загвинченим у різьбовий отвір 62. На маточині 54 фіксовано закріплені на заданій відстані один від одного: метільник 63, дистанційна шайба 64, рубочний ніж 65, дистанційна шайба 66, рубочний ніж 67, дистанційна шайба 68, та торцевий диск 69 з встановленими на диску радіально не менше ніж двома ножами 70 з боку торцевої кришки 71. Для фіксації від обертального навантаження на маточині 54 виконані лиски 72, а в метільнику 63, рубочних ножах 65 та 67 і торцевому диску 69 центральніотвори 73 виконані з можливістю сполучення з маточиною 54 та розташовані з можливістю хрестоподібного розташування їх по кругу. Торцева кришка 71 шарнірно встановлена на петлях 74 на зовнішньому торці вказаної камери 52, знизу камери 52 зроблена накопичувальна порожнина 75, яка має форму конусної урізаної піраміди, що плавно переходить своїми гранями в циліндричну утворюючу корпусу камери 52 з вивантажувальним отвором 76 знизу та з заслінкою 77 знизу і знімною калібрувальною сіткою 78 зверху, яка закріплена по межі зовнішнього контуру рубочних ножів, метільника та торцевого диска 69. 6 UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 На корпусі камери 52 зверху встановлений патрубок 79, на якому встановлений запірний клапан 80 та завантажувальний бункер 81 з можливістю завантаження зернових продуктів. В торці камери 52 збоку електродвигуна 2 встановлений лоток 82 з проштовхувачем 107 для можливості подання в порожнину корпусу сінажних, а з зовнішнього торця в межах площини торцевого диска 69 на торцевій кришці 71 встановлений завантажувальний бункер 83 коренеплодів. На стінках накопичувальної порожнини 75 встановлене кріплення 84 для підвіски мішка 85 для можливості періодичного збору подрібнених кормів, які накопичуються при закритій заслінці 77, також подрібнена сировина може збиратися у підставлену будь-яку ємність та змішуватись. Торцева кришка 71 має по контуру ущільнювальну прокладку 86 з поліуретанового шнура та на корпусі камери 52 встановлений відкидний гвинт 87 з гайкою 88 для можливості утримання торцевої кришки 71 в закритій позиції за кронштейн 89. Завантажувальний бункер коренеплодів 83 механізму подрібнення 4 встановлений в межах площини торцевого диска 69 і з'єднаний з порожниною камери 52 каналом 90, закріпленим з ухилом на торцевій кришці 71, має заслінку 91 та забезпечений проштовхувачем 92 в його каналі 90, а також в верхній частині торцевої кришки 71 встановлений патрубок 93 для кукурудзяних качанів, який містить знімний стакан 94 з обмежувальною головкою 95 для можливості підштовхування качанів. Торцевий диск 69 має отвори 96 вздовж ріжучої кромки ножів 70, розташованих радіально з боку кінця вала та з зазором відносно площини диска 69. Калібрувальна сітка 78 фіксується затискачами 96 з гайками - барашками 97. Кришка 98 бункера 12 закріплена за допомогою відкидних гвинтів 99, закріплених на стінках бункера 12, та гайок - барашків 100, та має ущільнювальну прокладку 101 по контуру, аналогічно з торцевою кришкою71. Завантажувальний бункер 31 забезпечений захисною сіткою 102 та магнітом 103. Корпус 17 має зверху оглядовий отвір закритий кришкою 104. Для можливості зручного переміщення агрегату на ніжках 9 закріплені кронштейни 105 з колесами 106. Універсальний кормоготувальний агрегат містить дві основні технологічні частини: механізм 3 вологого подрібнення і ферментної переробки рослинної сировини, в якому готується зволожена ферментована гомогенна суспензія із суміші зернових або комбікормів, та другий механізм 4 - подрібнення рослинної сировини, тобто, подрібнюються сухі корми із зернових, коренеклубнеплоди (буряки, кабаки, морква, картопля, гарбузи, кавуни та ін.), кукурудзяні качани та стебло, сіно, солома, трава, зелена маса, безкісточкові фрукти - яблука, груші. При цьому всі операції в механізмі 3 та механізмі 4 проходять одночасно та забезпечені одним електродвигуном 2. Також, універсальний кормоготувальний агрегат встановлений на ніжках 9 на заданій висоті, що забезпечує зручне обслуговування і можливість гравітаційного вивантаження, а також змішування переробленої сировини без додаткових механізмів, а колеса 106 полегшують його переміщення. Передбачене як подальше змішування кормів в годівницях при годуванні свиней, телят та великої рогатої худоби, так і окрема видача роздільно кожного корму, як для птиці, так і для інших тварин. В роботі при вологому подрібненні і ферментній переробці механізмом 3: Перекривається запірний клапан 34, заливається вода не нижче ніж до рівня впускного патрубка 28, вмикається електродвигун 2 і через завантажувальний бункер 31 періодичним відкриванням запірного клапана 30 подається зерно та комбікорм, при цьому сітка 102 та магніт 103 захищають від попадання в агрегат великих чужорідних предметів та металу. Співвідношення зерна до води забезпечується в межах від 1:2 до 1:3, потім запірний клапан 30 перекривається. Цикл приготування кормової суміші складає 15 хвилин. За цей час гомогенна зернова суміш багаторазово надходить в порожнину корпусу 17 через впускний патрубок 28, проходить через щілину між вінцями жорнів 18 з насічкою 20 та 24 з насічкою 25, все більше подрібнюється, при цьому 75-80 % ферментується та через вихідний патрубок 32, з виходом з відігнутої частини 35 на пластину 36, знов надходить в порожнину бункера 12, перемішується і переміщується по замкнутому описаному циклу, так як лопаті жорна 18 забезпечують це переміщення по принципу відцентрового насоса, але з додатковим постійним подрібненням. Протягом всього циклу приготування кормів ідуть ферментаційні процеси при тиску 4-5 бар без доступу повітря. Зернова суміш за рахунок кавітаційних процесів нагрівається на 1015 °C вище температури залитої води. 7 UA 109280 U 5 10 15 20 25 30 35 40 45 50 55 По закінченні процесу відкривається запірний клапан 34 і готовий корм зливається у ємність, яка не показана, так як підходить будь-яка і роздається в годівниці для згодовування. Цикл готування суміші механізмом 3 повторюється кожні 15 хвилин, а в цей час можна одночасно подрібнювати і різати зернові корми, сінажні та коренеклубнеплоди на агрегаті 4, для чого: Підставляється під вивантажувальний отвір 76 механізму подрібнювання 4 ємність (на фігурах не показано, так як це може бути будь-яка ємність) або мішок 85 під нижню частину накопичувальної порожнини 75, закріплюється на елементах 84. При необхідності подрібнення зерна встановлюється завантажувальний бункер 81 на запірний клапан 80 та встановлюється сітка 78 з необхідним прохідним перерізом чарунок. Подрібнення коренеплодів та м'ясистих овочів. При закритій засувці 77 в бункер коренеплодів 83 засипаються порізані крупними шматками коренеплоди, або наприклад кабачки, кавуни, відкривається заслінка 91, іде подрібнювання і різання коренеплодів або аналогічних продуктів в потрібній кількості ножами 70. Подаються коренеплоди тільки проштовхувачем 92. По закінченні відкривається засувка 77 та продукт вивантажується. Подрібнення початків кукурудзи та стебла. На крупу установлюється сітка 78 з прохідним перерізом чарунок 5 мм. В отвір патрубка 93 подаються кукурудзяні початки або стебла, причому подаються початки кукурудзи проштовхувачем 94 з обмежувальною головкою 95. В такій же послідовності в отвір патрубка 93 подається стебло кукурудзи. По закінченні відкривається засувка 77 та продукт вивантажується. Подрібнювання сінажних. При необхідності змінюється сітка 78 з розмірами прохідного перерізу чарунок 10 мм, потім солому, сіно, свіжу зелену траву або щирицю завантажують у лоток 82 і проштовхувачем 107 подають до упору на метільник 63 та ножі 65 і 67 у порожнині камери 52 і подрібнюють, порція за порцією. По закінченні відкривається засувка 77, та продукт вивантажується. У зв'язку з тим, що для переходу з однієї рослинної сировини на іншу не треба замінювати ножі або інші подрібнюючі елементи, можливо прикривши частково якусь з заслінок, поперемінно подрібнювати в одну або різну тару всі указані рослинні продукти і одержати суміш з різних продуктів, а в цей час в механізмі 3 іде процес вологого подрібнювання та ферментації. Автором виготовлений та випробуваний універсальний подрібнювач, який призначений для подрібнення: - зерна - пшениці, кукурудзи, ячменю, гороху, насіння соняшника; - гарбузів, буряків, кавунів, картоплі, моркви та інших овочевих культур; - початків та стебла кукурудзи; - садових фруктів - яблука, груші та інших безкісточкових; - сінажних. Конструкція забезпечує подрібнення з товщиною стружки (овочевих та коренеплодів) 3-5 мм, модуль помелу зернових 1,0-2,6 мм, сінажних, трав'яних та стеблових культур 4-8 мм. Всі вище перелічені процеси виконуються одним універсальним подрібнювачем, що значно економить електроенергію та трудові ресурси. Оптимальною послідовністю подрібнювання в механізмі 4 є така: В першу чергу - зернові, через бункер 81. Далі сухе сіно, солома та ін. сухі корма через лоток 82, качани кукурудзи через патрубок 93; В другу чергу - коренеклубнеплоди, овочеві, фруктові, через канал 90; В третю чергу - зелена маса, трава, свіже або вологе сіно, через лоток 82 сінажних. І все це виконується при постійному процесу ферментації в іншому механізмі. При необхідності, зазор між вінцями жорнів 18 та 24 регулюється в наступній послідовності: - відкривається кришка 98 бункера 12, потім відкривається кришка 104 оглядового отвору на верхній частині корпусу 17; - у всіх регулювальних вузлах відпускаються гайки 41 болтів 40 нерухомого кільцевого жорна 24. Вставляється щуп між торцевими вінцями жорнів 18 та 24. Підтискаються упорні регульовані втулки 38, потім болт 40 затискається гайкою 41; - витягується щуп і вставляється в протилежний регулювальний вузол, потім останні; - прокручується вал електродвигуна 2 рукою, з метою перевірки, що жорни не затирають один одного; - закривається кришка 104 оглядового отвору та кришка 98 бункера 12. Приготовлена суміш в подрібнювачі може самостійно видаватись для згодовування тваринам, як змішані компоненти по енергетичній цінності, так і окремо. 8 UA 109280 U 5 10 15 Додавання 30 % подрібнених зелених компонентів до ферментованих кормів допомагає економити до 15 % зерна, зернової суміші або концентрованих кормів по кормовим одиницям та енергетичній цінності. Споживання подрібненого різноманітного корму скорочує у тварин енерговитрати на його переробку, поліпшує вітамінну цінність кормів та процес травлення і розвантажує кишковий тракт, прискорює напіврозпад амінокислот на мікроелементи, що в свою чергу покращує стан тварин та поліпшує економічні показники господарств. Додавання сінажу, коренеплодів та інших подрібнених кормів до ферментованих гомогенних кормів, їх змішування, знижує не тільки їх собівартість (кормів), а й збільшує рентабельність відгодівлі та утримання тварин. Збагачує корми вітамінами, хоча трохи уступає в енергетичній цінності корму, але має перевагу у стані здоров'я тварин. Розроблені кормоагрегати є енергоекономічними, бо об'єднують в собі чотири технологічні операції - подрібнення зернової суміші, змішування, азотування, підігрів, ферментація, видання готового ферментованого корму, замінюючи чотири спеціалізовані агрегати і пилові циклони та економлять енергоресурси до 30 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 55 60 1. Універсальний кормоготувальний агрегат, що містить установлені на рамі електродвигун приводу та не менше двох роздільних механізмів подрібнювання рослинної сировини з бункерами, завантажувальними і вивантажувальними вузлами, який відрізняється тим, що електродвигун має вузол фланцевого кріплення і фундаментні лапи, на яких він горизонтально закріплений на рамі, встановлено й на ніжках на заданій висоті, електродвигун має вал, виведений з обох торців і фланцем він закріплений до з'єднаного з рамою бункера механізму вологого подрібнення та вологої ферментної переробки сировини з знімною кришкою з ущільненням, частина вала з цього торця електродвигуна проходить скрізь отвір з ущільнювальною манжетою в вертикальній стінці вказаного бункера у порожнину охоплюючого жорни корпусу, закріпленого в порожнині указаного бункера на вказаній стінці з утворенням робочої порожнини вологого подрібнення, та на вказаній частині вала закріплений торцевий жорн з лопатями та насічкою на торці вінця з можливістю обертатися з вказаною частиною вала і який з встановленим зазором сполучений з закріпленим на корпусі торцевим нерухомим кільцевим жорном з насічкою на торці вінця, вказаний корпус має в межах отвору в кільцевому нерухомому жорні отвір, до якого під'єднані впускний патрубок подрібненої вологої суміші і завантажувальний патрубок рослинної сировини, також корпус має вихідний патрубок, розташований по дотичній до зовнішнього контуру корпуса, направлений у порожнину бункера вологої ферментної переробки сировини, а в нижній частині указаного бункера встановлений вивантажувальний патрубок з запірним клапаном, а протилежна частина вала електродвигуна заведена в отвір камери механізму подрібнення рослинної сировини, закріпленого стінкою камери на вказаній рамі з ніжками, безпосередньо на валу електродвигуна встановлена маточина, на якій фіксовано закріплені на заданій відстані один від одного не менше одного метільника, не менше одного рубочного ножа, та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, яка шарнірно встановлена на зовнішньому торці вказаної камери, знизу камери зроблена накопичувальна порожнина з вивантажувальним отвором, з заслонкою знизу та калібрувальною сіткою зверху, яка закріплена по межі, зовнішнього контуру рубочних ножів, метільника та торцевого диска, також на корпусі камери зверху встановлений патрубок з можливістю завантаження зернових продуктів, в торці з боку електродвигуна встановлений лоток для можливості подання в порожнину корпусу сінажних, а з зовнішнього торця в межах площини торцевого диска встановлений завантажувальний бункер коренеплодів, додатково з зовнішнього торця встановлений циліндричний патрубок для можливості завантаження кукурудзяних качанів. 2. Агрегат за п. 1, який відрізняється тим, що торцевий кільцевий нерухомий жорн має наскрізні ступінчасті отвори і закріплений на упорних регульованих втулках, вставлених в різьбових отворах вваришів на корпусі, болтами, які проходять скрізь циліндричні отвори у цих втулках, причому зазор між торцями кільцевих вінців встановлений в діапазоні 1,0-2,2 мм. 3. Агрегат за п. 1, який відрізняється тим, що над торцем вихідного патрубка корпуса встановлена відбійна нахилена вниз пластина з можливістю зміни напрямку струменя з нього. 4. Агрегат за п. 1, який відрізняється тим, що торцевий жорн, закріплений на валу, має крім лопатей у формі дуги, які рівномірно розташовані по зовнішньому контуру кільцевого торцевого робочого вінця, ще додаткові радіальні лопаті, які знаходяться між маточиною та кільцевим торцевим вінцем, по внутрішній кромці якого виконана кільцева конусна частина з 9 UA 109280 U 5 10 15 20 25 30 гострокутними зубцями, та на торці вала не менше ніж один гвинт встановлений в різьбовий отвір у торці вала електродвигуна і утримує обмежувальною шайбою торцевий жорн, а на нерухомому кільцевому жорні виконані гострокутні зубці на відповідній симетричній торцевому жорну конусній частині. 5. Агрегат за п. 1, який відрізняється тим, що завантажувальний патрубок рослинної сировини виведений на верхній рівень указаного бункера і в ньому встановлений запірний клапан, до якого закріплений зерновий завантажувальний бункер. 6. Агрегат за п. 1, який відрізняється тим, що завантажувальний бункер коренеплодів механізму подрібнення встановлений в межах площини торцевого диска і з'єднаний через заслінку з порожниною корпусу каналом з ухилом, безпосередньо встановленим на торцевій кришці, та забезпечений проштовхувачем в його каналі, а також в верхній частині торцевої кришки встановлений патрубок для кукурудзяних качанів, який містить знімний стакан з обмежувальною головкою для можливості підштовхування качанів. 7. Агрегат за п. 1, який відрізняється тим, що накопичувальна порожнина механізму подрібнення має форму конусу, що плавно переходить в циліндричну утворюючу корпусу камери, знизу має розташований вивантажувальний отвір, а на стінках встановлене кріплення для підвіски мішка для можливості періодичного збору подрібнених кормів, а торцева кришка має по контуру ущільнювальну прокладку і закріплена на петлі з вертикальною віссю для можливості розвороту при відкриванні, та на корпусі встановлений відкидний гвинт з гайкою для можливості утримання торцевої кришки в закритій робочій позиції. 8. Агрегат за п. 1, який відрізняється тим, що калібрувальна сітка знімна і закріплена затискачами з гайками-барашками. 9. Агрегат за п. 1, який відрізняється тим, що на частині вала електродвигуна в механізмі подрібнення встановлена маточина з лисками, а в ножах, метільнику і диску з ножами зроблені відповідні по формі центральні отвори, якими вони сполучені з маточиною, та між ними встановлені дистанційні кільця, а на торці вала не менше ніж один різьбовий гвинт встановлений в різьбовий отвір у торці вала електродвигуна і утримує обмежувальною шайбою усі перелічені елементи. 10. Агрегат за п. 9, який відрізняється тим, що метільник розташований поряд з двома рубочними ножами хрестоподібно, а за ними розташований ближче до кінця вала електродвигуна торцевий диск, який має отвори вздовж ріжучої кромки ножів, розташованих радіально з боку кінця вала. 11. Агрегат за п. 10, який відрізняється тим, що радіальні ножі розташовані з зазором відносно площини торцевого диска. 10 UA 109280 U 11 UA 109280 U 12 UA 109280 U 13 UA 109280 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
