Система для паління

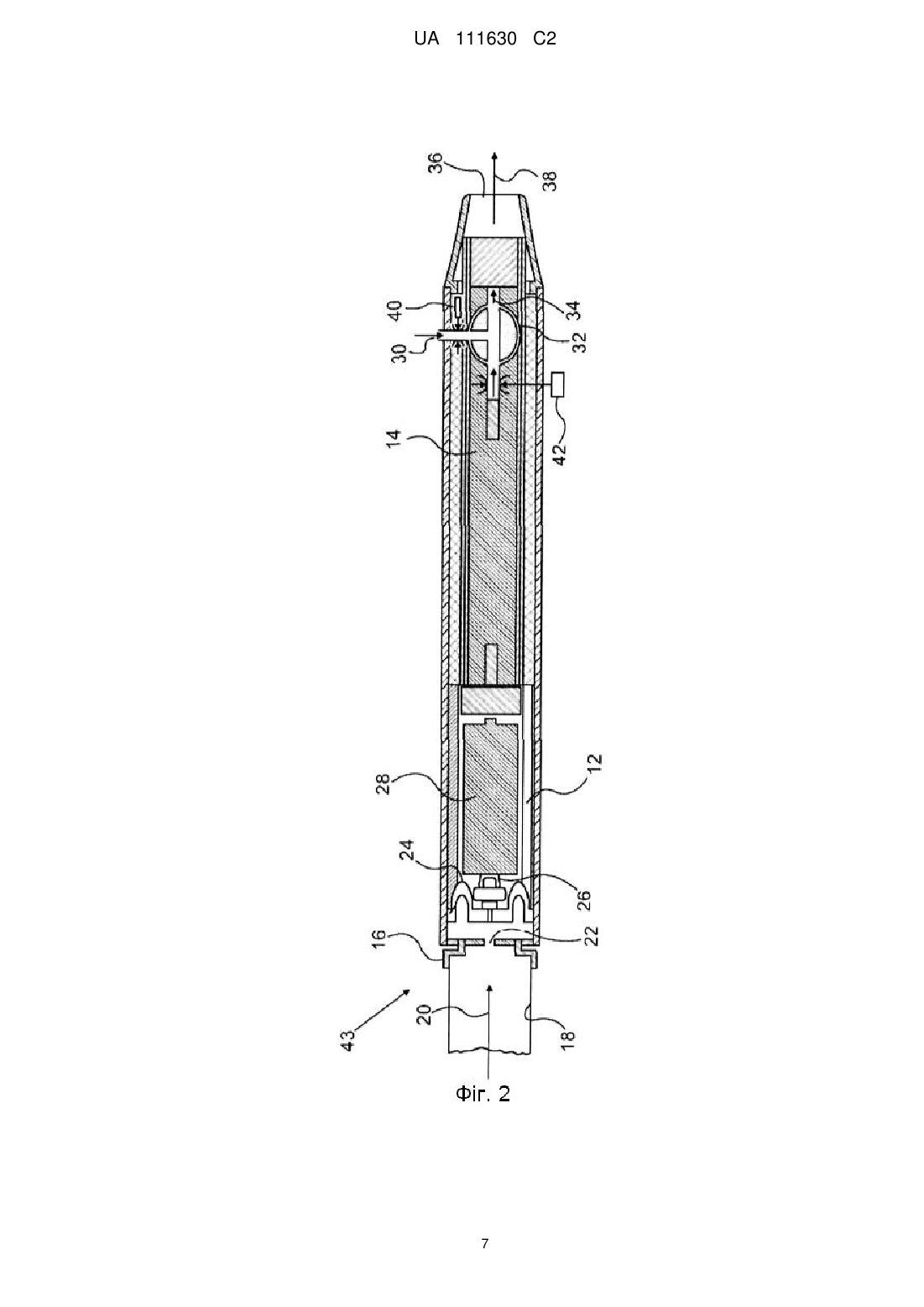

Реферат: У електронній сигареті, що має корпус, відсік живлення і розпилювач, принаймні частина першого потоку проходить через розпилювач. У корпусі встановлений змішувальний клапан, що має перший вхід, в який надходить перший потік, другий вхід, в який надходить другий потік (20), що оминає розпилюючий елемент, і вихід (34), який сполучений по плинному середовищу з отвором в ближньому кінці і пропускає суміш першого (25) і другого (20) потоків. Пристрій також містить управляючий елемент (42) змішувального клапана для регулювання складу суміші. UA 111630 C2 (12) UA 111630 C2 UA 111630 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Винахід відноситься до альтернативи тютюнової продукції, зокрема, до пристрою для паління, що обмежує дію димових газів, які виникають при горінні, наприклад, тютюну. Рівень техніки Відомі курильні пристрої, що містять тютюн. Наприклад, в документі US 7726320 описана сигарета, вбудована в електричний пристрій, що виробляє аерозоль, яке виконує функцію тримача сигарети. Виріб для паління містить принаймні один сорт тютюну. Виріб для паління також містить мундштук, використовуваний курцем для вдихання компонентів тютюну, що отримуються від дії тепла на компоненти сигарети. Типовий виріб для паління містить корпус, в якому розташовано джерело електроенергії (наприклад, батарею), сенсорний пристрій для включення пристрою, принаймні, при розкурюванні, і нагрівальний пристрій (наприклад, принаймні один електричний резистивний нагрівальний елемент) для вироблення аерозоля, який містить компоненти тютюну. Під час використання сигарету вставляють в пристрій, а після використання використану сигарету видаляють з пристрою і замінюють іншою. У документі EP 1736065 представлена електронна сигарета з нікотином без смоли, яка включає оболонку і всмоктуючий отвір. На зовнішній стінці оболонки є отвір для повітря. Крім того, в цій електронній сигареті є: електронна плата, порожнина постійного тиску, датчик, газорідинний сепаратор, розпилювач і колба подачі, належним чином розміщена усередині оболонки. Електронна плата містить електронну схему перемикання і генератор високої частоти. З одного боку від датчика проходить повітряний канал. У датчику розташована порожнина негативного тиску. Розпилювач сполучений з колбою подачі, а в розпилювачі розташована розпилювальна порожнина. Розкриття винаходу Відповідно до варіантів здійснення винаходу запропонований пристрій для паління, іноді зване електронною сигаретою або е-сигаретою. Через дальній отвір в пристрій надходить перший потік, а через отвір в ближньому кінці потік виходить в рот курця. Пристрій також містить відсік живлення і відсік розпилювача, в який поміщають матеріал, утворюючий аерозоль, і який містить розпилюючий елемент. На розпилюючий елемент подають енергію від елементу живлення встановленого у відсіку живлення, причому принаймні частина першого потоку проходить через відсік розпилювача і захоплює аерозоль від розпилюючого елементу. У корпусі також розташований змішувальний клапан, що має перший вхід, в який надходить перший потік, другий вхід, в який надходить другий потік, що оминає розпилюючий елемент, і вихід, сполучений по плинному середовищу з отвором на ближньому кінці і який пропускає суміш першого і другого потоків. Пристрій також включає керуючий елемент змішувального клапана для регулювання складу суміші. Дальній отвір може бути пристосований для установки в нього сигарети, так що перший потік несе дим від сигарети. При цьому в корпусі виконаний крізний вхідний отвір, сполучений з другим входом змішувального клапана. Втягуваний через цей вхідний отвір другий потік містить навколишнє повітря. Перший потік може містити навколишнє повітря, що втягується через дальній отвір, а в корпусі може бути виконаний крізний вхідний отвір. При цьому пристрій для паління додатково містить перехідник для установки ділянки сигарети уздовж корпусу, так щоб ближній кінець сигарети з'єднувався по плинному середовищу з вказаним крізним вхідним отвором, так що другий потік включає сигаретний дим, що втягується через цей вхідний отвір. Переважно змішувальний клапан розташований по потоку до розпилюючого елементу, а через відсік розпилювача проходить суміш першого і другого потоків. Змішувальний клапан може бути розташований після розпилюючого елементу, а через розпилювач проходить тільки перший потік або тільки другий потік. Елемент живлення може бути виконаний у вигляді суперконденсатора. Змішувальний клапан може бути кульовим краном, відсічним клапан, мембранним клапаном або шарнірним клапаном. Відповідно до іншого варіанту здійснення винаходу пристрій для паління містить корпус, дальній кінець якого виконаний з можливістю прийому першого потоку, а ближній кінець має отвір для вихід з нього потоку в рот курця. Пристрій також містить розташований в корпусі відсік живлення і відсік розпилювача, пристосований для прийому утворюючого аерозоль матеріалу і який має розпилюючий елемент. Розпилюючий елемент підключений до елементу живлення, розташованого у відсіку живлення, при цьому принаймні частина першого потоку проходить через відсік розпилювача, захоплюючи аерозоль від розпилюючого елементу, а другий потік відділяється від першого потоку до розпилюючого елементу, обходячи цей розпилюючий елемент. Пристрій також включає розташований в корпусі змішувальний клапан, встановлений 1 UA 111630 C2 5 10 15 20 25 30 35 40 45 50 55 60 по потоку після розпилюючого елементу і що має перший вхід, в який надходить перший потік, другий вхід, в який надходить другий потік, що оминає розпилюючий елемент, і вихід, сполучений по плинному середовищу з отвором на ближньому кінці і який пропускає суміш першого і другого потоків; а також керуючий елемент змішувального клапана для регулювання складу суміші. Переважно отвір на дальньому кінці пристосовано для установки в нього сигарети, так що перший потік несе дим від сигарети. Винахід пояснюється кресленнями, на яких однакові елементи позначені однаковими посилальними позиціями. Короткий опис креслень На Фіг. 1 схематично показаний пристрій для паління відповідно до одного з варіантів здійснення винаходу; на Фіг. 2 - пристрій для паління відповідно до іншого варіанту здійснення винаходу; на Фіг. 3 - схема пристрою для паління з елементом електроживлення згідно альтернативному варіанту здійснення винаходу; на Фіг. 4 - схема пристрою для паління відповідно до альтернативного варіанту здійснення винаходу; на Фіг. 5 - пристрій для паління відповідно до ще одного варіанту здійснення винаходу; на Фіг. 6 - пристрій для паління відповідно до ще одного варіанту здійснення винаходу; на Фіг. 7 показана спрощена схема функціонування кульового крана, яка спрощує розуміння роботи пристрою, показаного на Фіг. 6; на Фіг. 8 - пристрій для паління відповідно до ще одного варіанту здійснення винаходу; на Фіг. 9 - схема клапана відповідно до варіанту здійснення винаходу; на Фіг. 10 - схема мембранного клапана відповідно до варіанту здійснення винаходу. Варіанти здійснення винаходу У подальшому описі для повного розуміння різних принципів справжнього винаходу викладені численні окремі деталі. Проте, фахівцям в даній області техніки зрозуміло, що не всі ці деталі завжди необхідні для реалізації справжнього винаходу. Відомі схеми, керуюча логіка і деталі інструкцій комп'ютерної програми для звичайних алгоритмів і процесів детально не описуються, щоб без необхідності не ускладнювати розуміння загальних концепцій винаходу. На Фіг. 1 схематично показаний пристрій 10 для паління відповідно до одного з варіантів здійснення винаходу. У пристрої 10 є батарейний відсік 12, який може включати регулятори живлення. Відповідні регулятори живлення описані в заявці US 2013/0319440, вміст якої включений в даний опис за допомогою посилання. Пристрій 10 містить також відсік 14 з розпилювачем і рідиною або гелем, що підлягає розпилюванню, іноді званих надалі "е-рідиною". Така рідина зазвичай містить суміш пропіленгліколя, рослинного гліцерину, ароматизаторів і, як варіант, нікотин. Розпилювач, по суті, є нагрівальний елемент, що живиться від батареї, розташованої в батарейному відсіку 12. При подачі живлення розпилювач впливає на рідину або гель. Компоненти відсіку 14 можуть бути виконані або як окремі компоненти, або як єдине ціле, як описано в заявці US 2014/0034071, вміст якої включений у даний опис за допомогою посилання. У останньому випадку відсік 14 називають "картомайзером". На одному кінці пристрою 10 розташований перехідник 16 для установки містячого тютюн блоку 18, так що пристрій 10 зі встановленим в нього блоком 18 може виглядати збоку як справжня сигарета. Блок 18 може бути сигаретою, упаковкою або картріджем з нікотином, кальяном або іншим джерелом тютюнового диму. У будь-якому випадку перший вхід, в який надходить тютюновий дим, показаний стрілкою 20. Коли дим надходить в пристрій 10, отвір 22 обмежує потік, створюючи тим самим перепад тиску, який виявляє датчик 24 повітряного потоку відомого типу. Бажано мінімізувати опір потоку, наприклад, шляхом мінімізації обмеження потоку, щоб користувач відчував, неначе він палить справжню сигарету. Проте енергія, передавана отримуваним в результаті вдихання перепадом тиску, повинна бути узгоджена з енергією, використовуваною для розпилювання. Для заданого перепаду тиску і характеристик потоку можливість вивільнення крапельок залежить також від в'язкості е-рідини. У е-сигаретах використовують високов'язку рідину, що перетворюється в низьков'язку при нагріванні. З датчиком 24 сполучена електронна схема 26, яка приводить в дію нагрівальний пристрій, що дозволяє зменшити в'язкість і привести в дію розпилювач у відсіку 14. Частиною цієї електронної схеми є датчик тиску або потоку, який включає джерело живлення, коли курець починає вдихати. Живлення схеми 26 зазвичай здійснюється за допомогою джерела електроенергії (одноразового або такого, що перезаряджається), наприклад, літієво-іонної батареї 28, батареї іншого відомого типу, що перезаряджається, або, як альтернатива, від суперконденсатора. На додаток або як альтернатива, отвір 22 може управлятися користувачем 2 UA 111630 C2 5 10 15 20 25 30 35 40 45 50 55 60 уручну шляхом натиснення на кнопку (не показана), яка може бути встановлена на стволі пристрою 10. Для зручності пристрій 10 може бути конфігуровано аналогічно пістолету, а вказана кнопка відповідає спусковому гачку. У пристрої 10 є другий вхід повітря, яке виконане у вигляді бічного вхідного отвору 30. Вхідний отвір 30 може бути створений декількома способами, наприклад, у вигляді подовжнього вирізу, отвору, просвердленого через ствол пристрою 10, або виконано в перехіднику, що сполучає відсік 14 і батарейний відсік 12 відповідно до заявки US 2014/0034071. Потоки з першого (стрілка 20) і другого (отвір 30) входів поступають в керований триходовий змішувальний клапан 32. Повітря, що виходить з клапана 32 по стрілці 34, містить суміш двох вхідних потоків в будь-якій бажаній пропорції. Вхідними потоками можна управляти в точках 45, 47 обмежень. При вдиху користувача через мундштук 36 повітряна суміш (стрілка 38) містить від 0 до 100 % тютюнового диму. Клапан 32 може бути запрограмований за допомогою електронної схеми 40. Наприклад, початкові затягування можуть містити 100 % тютюнового диму. Після цього клапан автоматично управляється так, щоб обмежити частку диму. Як альтернатива, може існувати орган 42 управління для ручного регулювання клапана 32. Схема 40 або схема 26 можуть відключати розпилювач у відсіку 14, якщо частка тютюнового диму перевищує задане порогове значення. Клапан 32, вхідний отвір 30, датчик 24 повітряні потоки та інші компоненти не обов'язково повинні бути розташовані так, як показано. Наприклад, їх можна перемістити вище по потоку і розташувати до батареї 28. Можливі й інші розташування, але у будь-якому випадку користувач вдихає бажану пропорцію повітря і тютюнового диму. В деяких випадках можна палити звичайну сигарету в поєднанні е-сигаретою або як альтернатива. У таких випадках повітряний потік, що виходить від звичайної сигарети, потрібно відхилити, щоб він минув розпилювач, що буде пояснене далі. Альтернативний варіант 1 На Фіг. 2 показаний пристрій 64 для паління відповідно до альтернативного варіанту здійснення винаходу. Загальна конструкція пристрою 64 для паління аналогічна пристрою 10, показаному на Фіг. 1, проте клапан 32 розташований по потоку після розпилювача у відсіку 14. Альтернативний варіант 2 Батарея 28, зокрема літієво-іонна, має декілька недоліків. Необхідно точно регулювати її зарядку і розрядку. На додаток, треба виконувати запобіжні засоби, щоб у разі виникнення протічки запобігти її контакту з рідиною у відсіку 14. За деяких умов батарея 28 може бути пожежонебезпечною. Крім того, час зарядки обмежує практичність пристрою 10 або може вимагати наявність у користувача запасного батарейного відсіку 14 або батареї 28. На Фіг. 3 схематично показаний пристрій 46 для паління відповідно до ще одного альтернативного варіанту здійснення винаходу. У цьому варіанті батарея 28 замінена суперконденсатором 44, який можна заряджати за секунди, приєднуючи до звичайної побутової електромережі. Пристрій 46 має вхідні отвори 58, 60 для повітря і тютюнового диму. Ємкість конденсатора 44 достатня для живлення розпилювача бажане число разів до його розрядки. Альтернативний варіант 3 На Фіг. 4 схематично показано пристрої 48 для паління відповідно до ще одного альтернативного варіанту здійснення винаходу. У цьому варіанті у пристрою 48 є перехідник 49 для установки ділянки звичайної сигарети 50 або іншого джерела тютюнового диму уздовж оболонки. Дим надходить через бічний вхідний отвір, як описано вище (стрілка 52). Навколишнє повітря надходить через отвір на дальньому кінці (стрілка 54), і обидва потоки досягають змішувального клапана 56. Слід зазначити, що повітряний потік, показаний стрілкою 54, проходить через розпилювач 57, а повітряний потік від сигарети 50 не надходить в розпилювач 57. Альтернативний варіант 4 У цьому варіанті забір повітря регулюється за допомогою клапанів на самих вхідних отворах або, як варіант, за допомогою розташованого на вході змішувального клапана, який може бути клапаном з електронним управлінням або іншим типом клапана. На Фіг. 5 показаний пристрій 66 для паління відповідно до четвертого альтернативного варіанту здійснення винаходу. У цьому варіанті отвір 22 (Фіг. 1) замінено відсічним клапаном 68. Вхідний отвір 30 закрито іншим відсічним клапаном 70. Відсічні клапани 68, 70 мають однакову конструкцію, що детальніше показане на винесеннях 72, 74. Як альтернатива, конструкції двох відсічних клапанів можуть розрізнятися. У будь-якому випадку, об'єднані потоки проходять до мундштука 36 через вихідну трубку 76, як показано стрілкою 34. У відсічних клапанах 68 і 70 повітряна заслінка 62 ковзає відносно входу 58, обмежуючи 3 UA 111630 C2 5 10 15 20 25 30 35 40 45 50 55 60 повітряний потік, що проходить через нього. Управління заслінкою 62 може здійснюватися уручну користувачем або автоматично за допомогою контролера 78, щоб регулювати відносні потоки через вхідні трубки 80, 82. Заслінки, показані на Фіг. 5, приведені як приклад. Замість відсічних клапанів 68, 70 можуть використовуватися інші пристрої для перекриття, наприклад, шарнірні клапани, клапани з електронним управлінням, поршневі клапани з кулачковим приводом. У приведених нижче варіантах описані деякі такі варіанти виконання. Відсічні клапани 68, 70 можуть використовуватися як регулюючі елементи в клапані 32 (Фіг. 1). Альтернативний варіант 5 На Фіг. 6 показаний пристрій 84 для паління відповідно до п'ятого альтернативного варіанту здійснення винаходу. У цьому варіанті клапан 32 (Фіг. 1) виконаний у вигляді кульового крана 64, в якому вихідний повітряний потік може бути розподілений в будь-якій бажаній пропорції між виходом 86, ведучим до вхідного отвору 88, і виходом 90, ведучим до мундштука 36. Кульові крани зазвичай мають низьку вартість технічного обслуговування. На додаток до можливості швидкого включення-виключення шляхом повороту на чверть обороту кульові крани володіють компактністю, не вимагають мастила і забезпечують хороше ущільнення з малим крутячим моментом. Проте, вони володіють порівняно слабкими параметрами витрати. У положенні дроселювання частково відкрите сідло чутливе до ерозії через дію потоку високої швидкості. Перший повітряний потік, показаний стрілками 20, відхиляється від розпилювача за допомогою відсічного клапана 23, і цей потік досягає кульового крана 64. Другий повітряний потік, показаний стрілками 25, надходить через отвір 21, проходить через розпилювач 57 і звідти надходить на кульовий кран 64. В результаті в кульовому крані 64 відбувається змішування потоків після розпилювача 57, тобто після його дії на другий повітряний потік. Для спрощення розуміння роботи кульового крана 64 (Фіг. 6) на Фіг. 7 показана схема функціонування кульового крана 92, відповідного даному варіанту здійснення винаходу. Напрям потоку плинного середовища позначений стрілками. На Фіг. 7 зліва направо показаний кульовий кран 92 у відкритому положенні, в положенні дроселювання і в закритому положенні, відповідно. Кульовий кран 92 має корпус 94, кулю 96, вхід 98 і єдиний вихід 100. На цій схемі кульовий кран 92 відрізняється від кульового крана 64, у якого є два виходи 86, 90. Куля 96 повертається навколо осі 102 під керуванням приводу 104. Альтернативний варіант 6 На Фіг. 8 показаний пристрій для паління відповідно до шостого альтернативного варіанту здійснення винаходу. У цьому варіанті змішування відбувається після того, як частина повітряного потоку пройшла через розпилювач. Частина повітряного потоку передається по обхідній трубці 106, причому ця частина потоку регулюється за допомогою органу 42 керування в точці 108 обмежень, тоді як решта частини повітряного потоку проходить через розпилювач по трубці 110, як показано стрілкою 112. Якщо точка 108 обмежень повністю відкрита, то розпилювач чинить більший опір потоку, ніж обхідна трубка 106, і велика частина потоку проходить через обхідну трубку 106. Органом 42 управління в крапці 108 обмежень обмежують потік через обхідну трубку, так що велика частина потоку надходить до вхідного отвору 30, проходячи через розпилювач і трубку 110. Наявність паралельного контуру потоку у вигляді обхідної трубки 106 дозволяє понизити опір потоку. Конструкція, схематично показана на Фіг. 8, може бути застосована з необхідними змінами для будь-якого іншого варіанту здійснення винаходу, представленого у даному описі. Альтернативний варіант 7 На Фіг. 9 схематично показаний клапан 114 відповідно до одного з варіантів здійснення винаходу. Клапан 114 може бути використаний в різних приведених тут варіантах здійснення винаходу, наприклад, в точках 108, 45 обмежень (Фіг. 8). Переміщення кулі (або циліндра) 116 до стінки трубки 118 викликає стискування і збільшує опір потоку. Альтернативний варіант 8 На Фіг. 10 схематично показаний мембранний клапан 120 відповідно до одного з варіантів здійснення винаходу. Зсув мембрани 122 приводом 124 у бік потоку дроселює або повністю перекриває потік. На Фіг. 10 зліва направо показаний мембранний клапан 120 у відкритому положенні, положенні дроселювання і в закритому положенні, відповідно. Мембранний клапан 120 може бути використаний в різних наведених тут варіантах здійснення винаходу, наприклад, в точках 108, 45 обмежень (Фіг. 8). Фахівцям в даній області техніки зрозуміло, що даний винахід не обмежений тим, як він показаний і описаний вище. Навпаки, об'єм винаходу включає поєднання і комбінації різних описаних вище ознак, а також їх зміни і модифікації, які відсутні в існуючому рівні техніки, і які можуть приходити на думку фахівцям в даній області техніки при ознайомленні із справжнім описом. 4 UA 111630 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Пристрій для вироблення аерозолю, що містить: корпус, дальній кінець якого виконаний з можливістю приймання першого потоку, а ближній кінець має отвір для виходу з нього потоку; розташований в корпусі відсік живлення; відсік вироблення аерозолю, який пристосований для приймання створюючого аерозоль матеріалу і має елемент, що виробляє аерозоль, причому елемент, що виробляє аерозоль, підключений до елемента живлення, розташованого у відсіку живлення, при цьому принаймні частина першого потоку проходить через відсік вироблення аерозолю, захоплюючи аерозоль від елемента, що виробляє аерозоль; розташований в корпусі змішувальний клапан, що має перший вхід, в який надходить перший потік, другий вхід, в який надходить другий потік, що оминає елемент, що виробляє аерозоль, і вихід, який сполучений по плинному середовищу з отвором на ближньому кінці і пропускає суміш першого і другого потоків; електронну схему, яка виконана з можливістю програмування змішувального клапана для регулювання складу суміші. 2. Пристрій за п. 1, який відрізняється тим, що отвір на дальньому кінці пристосований для установки в нього сигарети, так що перший потік несе дим від сигарети, а в корпусі є крізний вхідний отвір, сполучений з другим входом змішувального клапана, причому втягуваний через цей вхідний отвір другий потік містить навколишнє повітря. 3. Пристрій за п. 1, який відрізняється тим, що перший потік містить навколишнє повітря, що втягується через дальній отвір, а в корпусі виконаний крізний вхідний отвір, при цьому пристрій для паління додатково містить перехідник для установки ділянки сигарети уздовж корпусу, так щоб ближній кінець сигарети з'єднувався по плинному середовищу з вказаним крізним вхідним отвором, так що другий потік включає сигаретний дим, що втягується через цей вхідний отвір. 4. Пристрій за п. 1, який відрізняється тим, що змішувальний клапан розташований по потоку до елемента, що виробляє аерозоль, а через відсік вироблення аерозолю проходить суміш першого і другого потоків. 5. Пристрій за п. 1, який відрізняється тим, що змішувальний клапан розташований по потоку після елемента, що виробляє аерозоль, а через відсік вироблення аерозолю проходить тільки перший потік або тільки другий потік. 6. Пристрій за п. 1, який відрізняється тим, що елементом живлення є суперконденсатор. 7. Пристрій за п. 1, який відрізняється тим, що клапаном змішувача є кульовий кран. 8. Пристрій за п. 1, який відрізняється тим, що змішувальний клапан є відсічнім клапаном. 9. Пристрій за п. 1, який відрізняється тим, що клапаном змішувача є мембранний клапан. 10. Пристрій за п. 1, який відрізняється тим, що клапаном змішувача є шарнірний клапан. 11. Пристрій для вироблення аерозолю, що містить: корпус, дальній кінець якого виконаний з можливістю приймання першого потоку, а ближній кінець має отвір для виходу з нього потоку; розташований в корпусі відсік живлення; відсік вироблення аерозолю,який пристосований для приймання створюючого аерозоль матеріалу і має елемент, що виробляє аерозоль, причому елемент, що виробляє аерозоль, підключений до елемента живлення, розташованого у відсіку живлення, при цьому принаймні частина першого потоку проходить через відсік вироблення аерозолю, захоплюючи аерозоль від елемента, що виробляє аерозоль, а другий потік відділяється від першого потоку до елемента, що виробляє аерозоль, обходячи цей елемент, що виробляє аерозоль; розташований в корпусі змішувальний клапан, який встановлений по потоку після елемента, що виробляє аерозоль, і має перший вхід, в який надходить перший потік, другий вхід, в який надходить другий потік, що оминає елемент, що виробляє аерозоль, і вихід, який сполучений по плинному середовищу з отвором на ближньому кінці і який пропускає суміш першого і другого потоків; електронну схему, яка виконана з можливістю програмування змішувального клапана для регулювання складу суміші. 12. Пристрій за п. 11, який відрізняється тим, що отвір на дальньому кінці пристосований для установки в нього сигарети, так що перший потік несе дим від сигарети. 13. Пристрій за п. 11, який відрізняється тим, що елементом живлення є суперконденсатор. 14. Пристрій за п. 11, який відрізняється тим, що клапаном змішувача є кульовий кран. 15. Пристрій за п. 11, який відрізняється тим, що змішувальний клапан є відсічнім клапаном. 16. Пристрій за п. 11, який відрізняється тим, що клапаном змішувача є мембранний клапан. 5 UA 111630 C2 17. Пристрій за п. 11, який відрізняється тим, що клапаном змішувача є шарнірний клапан. 6 UA 111630 C2 7 UA 111630 C2 8 UA 111630 C2 9 UA 111630 C2 10 UA 111630 C2 11 UA 111630 C2 12 UA 111630 C2 13 UA 111630 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
