Кришка ствольної коробки вогнепальної зброї, що містить кріплення для допоміжного пристрою

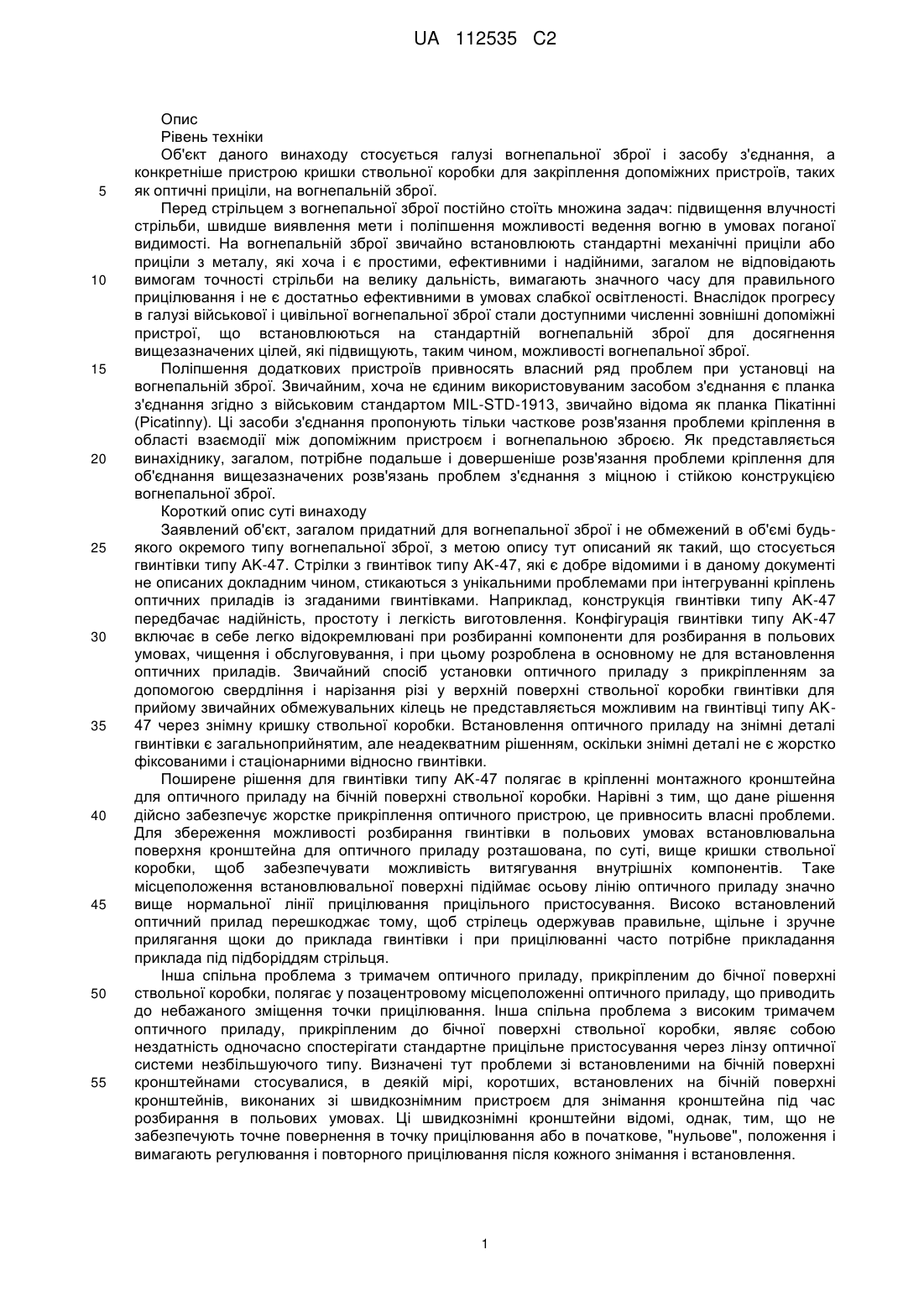

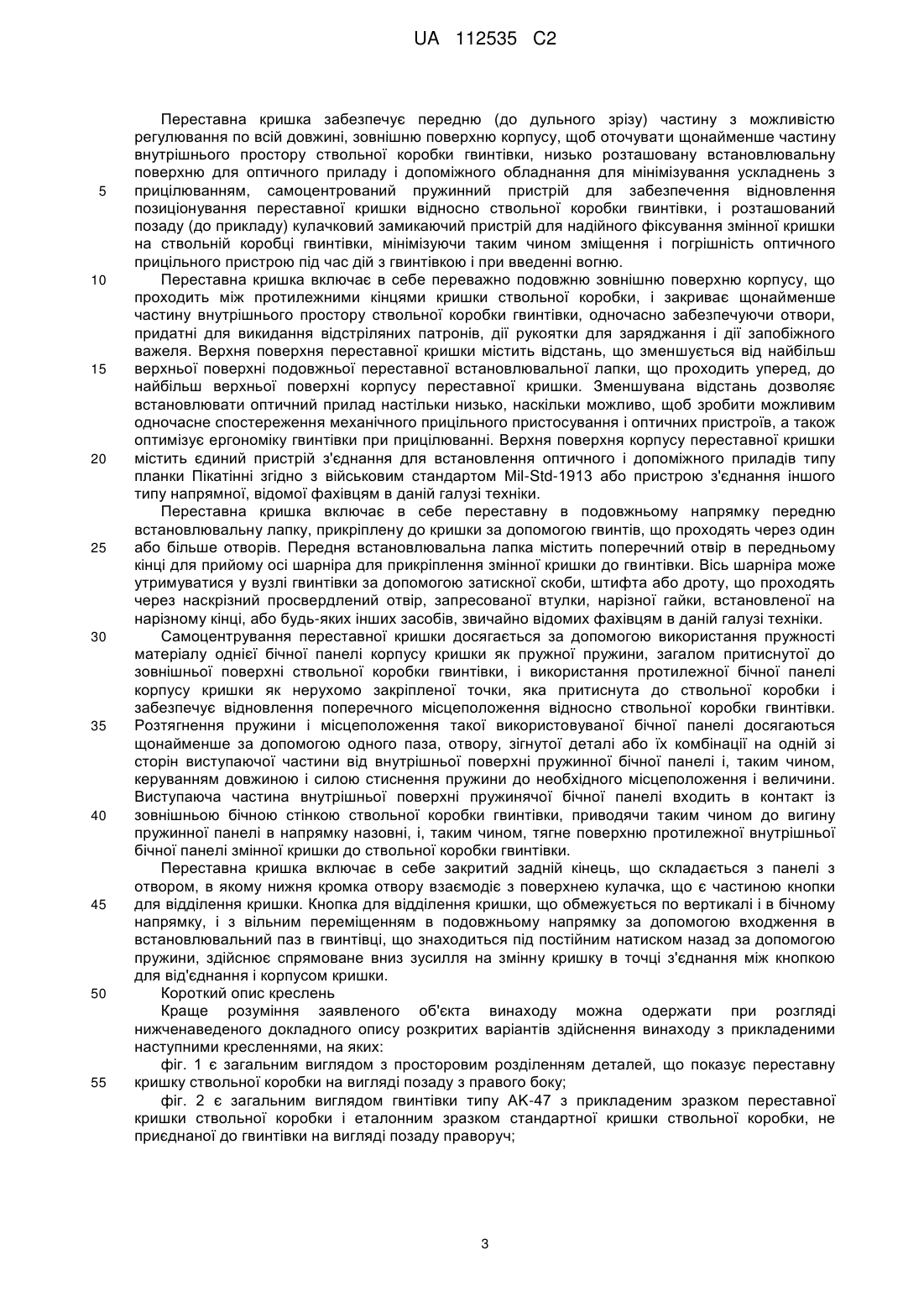

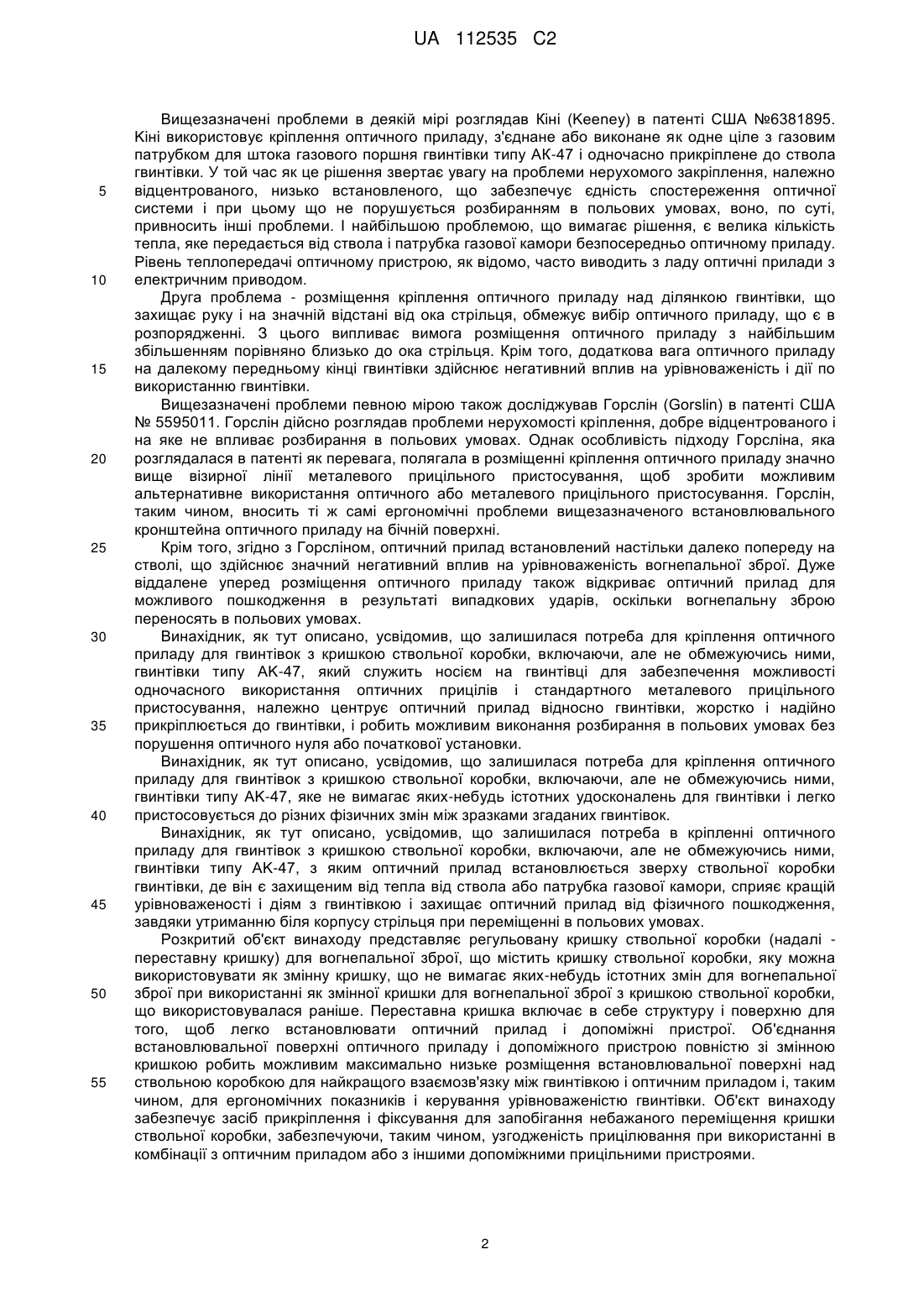

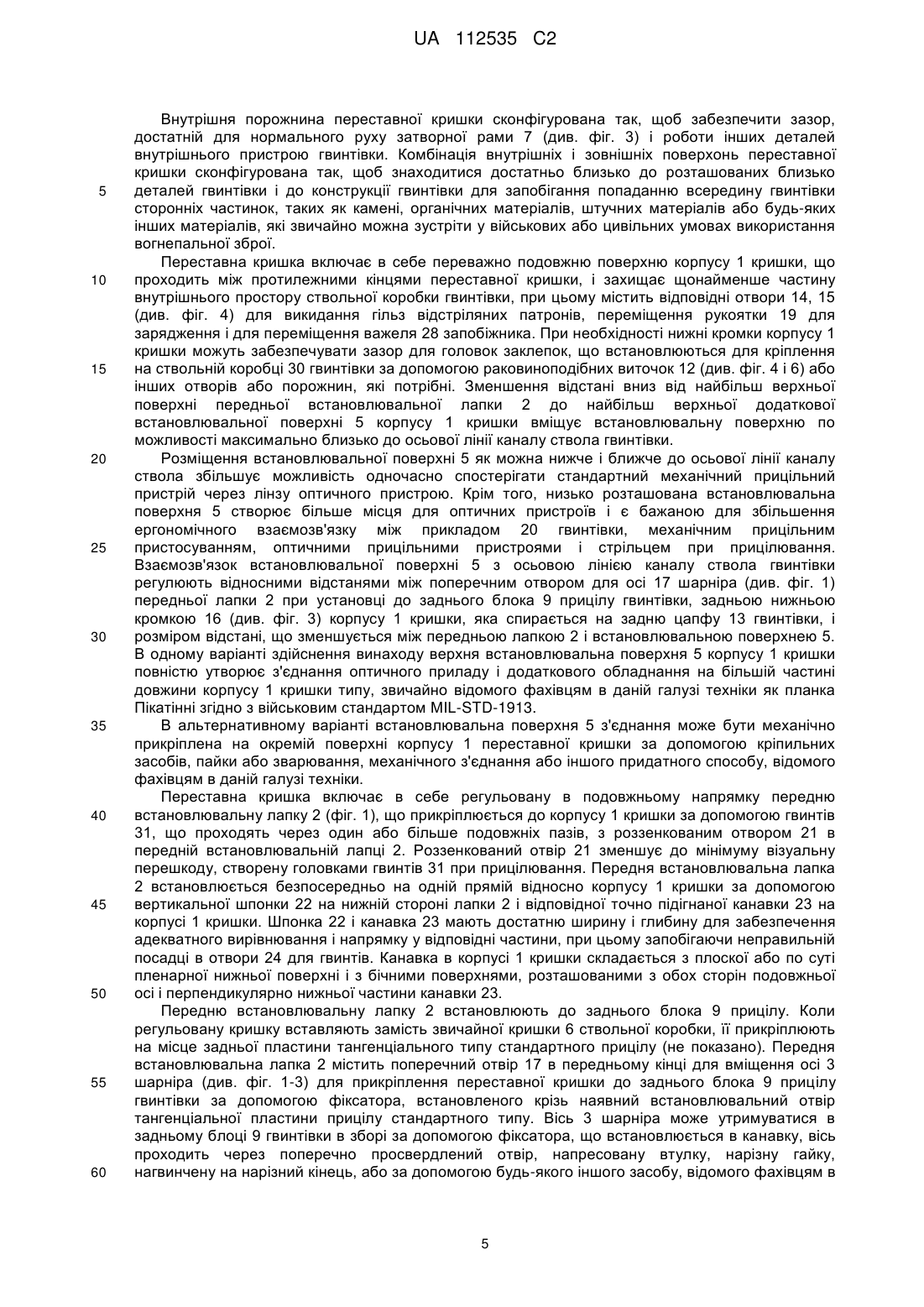

Реферат: Переставна кришка ствольної коробки для вогнепальної зброї з вбудованою конструкцією для встановлення допоміжного пристрою, прикріплена з можливістю повороту до вогнепальної зброї. Передня встановлювальна лапка, прикріплена з можливістю регулювання до корпусу кришки, охоплює фізичне різноманіття зразків згаданої вогнепальної зброї. Передня частина переставної кришки є прикріпленою з можливістю повороту до вогнепальної зброї за допомогою осі. Переставна кришка є жорстко закріпленою в її задній частині за допомогою кнопки для від'єднання кулачка. Переставна кришка є самоцентрованою за допомогою вбудованого пружинячого пристрою. UA 112535 C2 (12) UA 112535 C2 UA 112535 C2 5 10 15 20 25 30 35 40 45 50 55 Опис Рівень техніки Об'єкт даного винаходу стосується галузі вогнепальної зброї і засобу з'єднання, а конкретніше пристрою кришки ствольної коробки для закріплення допоміжних пристроїв, таких як оптичні приціли, на вогнепальній зброї. Перед стрільцем з вогнепальної зброї постійно стоїть множина задач: підвищення влучності стрільби, швидше виявлення мети і поліпшення можливості ведення вогню в умовах поганої видимості. На вогнепальній зброї звичайно встановлюють стандартні механічні приціли або приціли з металу, які хоча і є простими, ефективними і надійними, загалом не відповідають вимогам точності стрільби на велику дальність, вимагають значного часу для правильного прицілювання і не є достатньо ефективними в умовах слабкої освітленості. Внаслідок прогресу в галузі військової і цивільної вогнепальної зброї стали доступними численні зовнішні допоміжні пристрої, що встановлюються на стандартній вогнепальній зброї для досягнення вищезазначених цілей, які підвищують, таким чином, можливості вогнепальної зброї. Поліпшення додаткових пристроїв привносять власний ряд проблем при установці на вогнепальній зброї. Звичайним, хоча не єдиним використовуваним засобом з'єднання є планка з'єднання згідно з військовим стандартом MIL-STD-1913, звичайно відома як планка Пікатінні (Picatinny). Ці засоби з'єднання пропонують тільки часткове розв'язання проблеми кріплення в області взаємодії між допоміжним пристроєм і вогнепальною зброєю. Як представляється винахіднику, загалом, потрібне подальше і довершеніше розв'язання проблеми кріплення для об'єднання вищезазначених розв'язань проблем з'єднання з міцною і стійкою конструкцією вогнепальної зброї. Короткий опис суті винаходу Заявлений об'єкт, загалом придатний для вогнепальної зброї і не обмежений в об'ємі будьякого окремого типу вогнепальної зброї, з метою опису тут описаний як такий, що стосується гвинтівки типу AK-47. Стрілки з гвинтівок типу AK-47, які є добре відомими і в даному документі не описаних докладним чином, стикаються з унікальними проблемами при інтегруванні кріплень оптичних приладів із згаданими гвинтівками. Наприклад, конструкція гвинтівки типу AK-47 передбачає надійність, простоту і легкість виготовлення. Конфігурація гвинтівки типу AK-47 включає в себе легко відокремлювані при розбиранні компоненти для розбирання в польових умовах, чищення і обслуговування, і при цьому розроблена в основному не для встановлення оптичних приладів. Звичайний спосіб установки оптичного приладу з прикріпленням за допомогою свердління і нарізання різі у верхній поверхні ствольної коробки гвинтівки для прийому звичайних обмежувальних кілець не представляється можливим на гвинтівці типу AK47 через знімну кришку ствольної коробки. Встановлення оптичного приладу на знімні деталі гвинтівки є загальноприйнятим, але неадекватним рішенням, оскільки знімні деталі не є жорстко фіксованими і стаціонарними відносно гвинтівки. Поширене рішення для гвинтівки типу AK-47 полягає в кріпленні монтажного кронштейна для оптичного приладу на бічній поверхні ствольної коробки. Нарівні з тим, що дане рішення дійсно забезпечує жорстке прикріплення оптичного пристрою, це привносить власні проблеми. Для збереження можливості розбирання гвинтівки в польових умовах встановлювальна поверхня кронштейна для оптичного приладу розташована, по суті, вище кришки ствольної коробки, щоб забезпечувати можливість витягування внутрішніх компонентів. Таке місцеположення встановлювальної поверхні підіймає осьову лінію оптичного приладу значно вище нормальної лінії прицілювання прицільного пристосування. Високо встановлений оптичний прилад перешкоджає тому, щоб стрілець одержував правильне, щільне і зручне прилягання щоки до приклада гвинтівки і при прицілюванні часто потрібне прикладання приклада під підборіддям стрільця. Інша спільна проблема з тримачем оптичного приладу, прикріпленим до бічної поверхні ствольної коробки, полягає у позацентровому місцеположенні оптичного приладу, що приводить до небажаного зміщення точки прицілювання. Інша спільна проблема з високим тримачем оптичного приладу, прикріпленим до бічної поверхні ствольної коробки, являє собою нездатність одночасно спостерігати стандартне прицільне пристосування через лінзу оптичної системи незбільшуючого типу. Визначені тут проблеми зі встановленими на бічній поверхні кронштейнами стосувалися, в деякій мірі, коротших, встановлених на бічній поверхні кронштейнів, виконаних зі швидкознімним пристроєм для знімання кронштейна під час розбирання в польових умовах. Ці швидкознімні кронштейни відомі, однак, тим, що не забезпечують точне повернення в точку прицілювання або в початкове, "нульове", положення і вимагають регулювання і повторного прицілювання після кожного знімання і встановлення. 1 UA 112535 C2 5 10 15 20 25 30 35 40 45 50 55 Вищезазначені проблеми в деякій мірі розглядав Кіні (Keeneу) в патенті США №6381895. Kіні використовує кріплення оптичного приладу, з'єднане або виконане як одне ціле з газовим патрубком для штока газового поршня гвинтівки типу АК-47 і одночасно прикріплене до ствола гвинтівки. У той час як це рішення звертає увагу на проблеми нерухомого закріплення, належно відцентрованого, низько встановленого, що забезпечує єдність спостереження оптичної системи і при цьому що не порушується розбиранням в польових умовах, воно, по суті, привносить інші проблеми. І найбільшою проблемою, що вимагає рішення, є велика кількість тепла, яке передається від ствола і патрубка газової камори безпосередньо оптичному приладу. Рівень теплопередачі оптичному пристрою, як відомо, часто виводить з ладу оптичні прилади з електричним приводом. Друга проблема - розміщення кріплення оптичного приладу над ділянкою гвинтівки, що захищає руку і на значній відстані від ока стрільця, обмежує вибір оптичного приладу, що є в розпорядженні. З цього випливає вимога розміщення оптичного приладу з найбільшим збільшенням порівняно близько до ока стрільця. Крім того, додаткова вага оптичного приладу на далекому передньому кінці гвинтівки здійснює негативний вплив на урівноваженість і дії по використанню гвинтівки. Вищезазначені проблеми певною мірою також досліджував Горслін (Gorslin) в патенті США № 5595011. Горслін дійсно розглядав проблеми нерухомості кріплення, добре відцентрованого і на яке не впливає розбирання в польових умовах. Однак особливість підходу Горсліна, яка розглядалася в патенті як перевага, полягала в розміщенні кріплення оптичного приладу значно вище візирної лінії металевого прицільного пристосування, щоб зробити можливим альтернативне використання оптичного або металевого прицільного пристосування. Горслін, таким чином, вносить ті ж самі ергономічні проблеми вищезазначеного встановлювального кронштейна оптичного приладу на бічній поверхні. Крім того, згідно з Горсліном, оптичний прилад встановлений настільки далеко попереду на стволі, що здійснює значний негативний вплив на урівноваженість вогнепальної зброї. Дуже віддалене уперед розміщення оптичного приладу також відкриває оптичний прилад для можливого пошкодження в результаті випадкових ударів, оскільки вогнепальну зброю переносять в польових умовах. Винахідник, як тут описано, усвідомив, що залишилася потреба для кріплення оптичного приладу для гвинтівок з кришкою ствольної коробки, включаючи, але не обмежуючись ними, гвинтівки типу AK-47, який служить носієм на гвинтівці для забезпечення можливості одночасного використання оптичних прицілів і стандартного металевого прицільного пристосування, належно центрує оптичний прилад відносно гвинтівки, жорстко і надійно прикріплюється до гвинтівки, і робить можливим виконання розбирання в польових умовах без порушення оптичного нуля або початкової установки. Винахідник, як тут описано, усвідомив, що залишилася потреба для кріплення оптичного приладу для гвинтівок з кришкою ствольної коробки, включаючи, але не обмежуючись ними, гвинтівки типу AK-47, яке не вимагає яких-небудь істотних удосконалень для гвинтівки і легко пристосовується до різних фізичних змін між зразками згаданих гвинтівок. Винахідник, як тут описано, усвідомив, що залишилася потреба в кріпленні оптичного приладу для гвинтівок з кришкою ствольної коробки, включаючи, але не обмежуючись ними, гвинтівки типу AK-47, з яким оптичний прилад встановлюється зверху ствольної коробки гвинтівки, де він є захищеним від тепла від ствола або патрубка газової камори, сприяє кращій урівноваженості і діям з гвинтівкою і захищає оптичний прилад від фізичного пошкодження, завдяки утриманню біля корпусу стрільця при переміщенні в польових умовах. Розкритий об'єкт винаходу представляє регульовану кришку ствольної коробки (надалі переставну кришку) для вогнепальної зброї, що містить кришку ствольної коробки, яку можна використовувати як змінну кришку, що не вимагає яких-небудь істотних змін для вогнепальної зброї при використанні як змінної кришки для вогнепальної зброї з кришкою ствольної коробки, що використовувалася раніше. Переставна кришка включає в себе структуру і поверхню для того, щоб легко встановлювати оптичний прилад і допоміжні пристрої. Об'єднання встановлювальної поверхні оптичного приладу і допоміжного пристрою повністю зі змінною кришкою робить можливим максимально низьке розміщення встановлювальної поверхні над ствольною коробкою для найкращого взаємозв'язку між гвинтівкою і оптичним приладом і, таким чином, для ергономічних показників і керування урівноваженістю гвинтівки. Об'єкт винаходу забезпечує засіб прикріплення і фіксування для запобігання небажаного переміщення кришки ствольної коробки, забезпечуючи, таким чином, узгодженість прицілювання при використанні в комбінації з оптичним приладом або з іншими допоміжними прицільними пристроями. 2 UA 112535 C2 5 10 15 20 25 30 35 40 45 50 55 Переставна кришка забезпечує передню (до дульного зрізу) частину з можливістю регулювання по всій довжині, зовнішню поверхню корпусу, щоб оточувати щонайменше частину внутрішнього простору ствольної коробки гвинтівки, низько розташовану встановлювальну поверхню для оптичного приладу і допоміжного обладнання для мінімізування ускладнень з прицілюванням, самоцентрований пружинний пристрій для забезпечення відновлення позиціонування переставної кришки відносно ствольної коробки гвинтівки, і розташований позаду (до прикладу) кулачковий замикаючий пристрій для надійного фіксування змінної кришки на ствольній коробці гвинтівки, мінімізуючи таким чином зміщення і погрішність оптичного прицільного пристрою під час дій з гвинтівкою і при введенні вогню. Переставна кришка включає в себе переважно подовжню зовнішню поверхню корпусу, що проходить між протилежними кінцями кришки ствольної коробки, і закриває щонайменше частину внутрішнього простору ствольної коробки гвинтівки, одночасно забезпечуючи отвори, придатні для викидання відстріляних патронів, дії рукоятки для заряджання і дії запобіжного важеля. Верхня поверхня переставної кришки містить відстань, що зменшується від найбільш верхньої поверхні подовжньої переставної встановлювальної лапки, що проходить уперед, до найбільш верхньої поверхні корпусу переставної кришки. Зменшувана відстань дозволяє встановлювати оптичний прилад настільки низько, наскільки можливо, щоб зробити можливим одночасне спостереження механічного прицільного пристосування і оптичних пристроїв, а також оптимізує ергономіку гвинтівки при прицілюванні. Верхня поверхня корпусу переставної кришки містить єдиний пристрій з'єднання для встановлення оптичного і допоміжного приладів типу планки Пікатінні згідно з військовим стандартом Мil-Std-1913 або пристрою з'єднання іншого типу напрямної, відомої фахівцям в даній галузі техніки. Переставна кришка включає в себе переставну в подовжньому напрямку передню встановлювальну лапку, прикріплену до кришки за допомогою гвинтів, що проходять через один або більше отворів. Передня встановлювальна лапка містить поперечний отвір в передньому кінці для прийому осі шарніра для прикріплення змінної кришки до гвинтівки. Вісь шарніра може утримуватися у вузлі гвинтівки за допомогою затискної скоби, штифта або дроту, що проходять через наскрізний просвердлений отвір, запресованої втулки, нарізної гайки, встановленої на нарізному кінці, або будь-яких інших засобів, звичайно відомих фахівцям в даній галузі техніки. Самоцентрування переставної кришки досягається за допомогою використання пружності матеріалу однієї бічної панелі корпусу кришки як пружної пружини, загалом притиснутої до зовнішньої поверхні ствольної коробки гвинтівки, і використання протилежної бічної панелі корпусу кришки як нерухомо закріпленої точки, яка притиснута до ствольної коробки і забезпечує відновлення поперечного місцеположення відносно ствольної коробки гвинтівки. Розтягнення пружини і місцеположення такої використовуваної бічної панелі досягаються щонайменше за допомогою одного паза, отвору, зігнутої деталі або їх комбінації на одній зі сторін виступаючої частини від внутрішньої поверхні пружинної бічної панелі і, таким чином, керуванням довжиною і силою стиснення пружини до необхідного місцеположення і величини. Виступаюча частина внутрішньої поверхні пружинячої бічної панелі входить в контакт із зовнішньою бічною стінкою ствольної коробки гвинтівки, приводячи таким чином до вигину пружинної панелі в напрямку назовні, і, таким чином, тягне поверхню протилежної внутрішньої бічної панелі змінної кришки до ствольної коробки гвинтівки. Переставна кришка включає в себе закритий задній кінець, що складається з панелі з отвором, в якому нижня кромка отвору взаємодіє з поверхнею кулачка, що є частиною кнопки для відділення кришки. Кнопка для відділення кришки, що обмежується по вертикалі і в бічному напрямку, і з вільним переміщенням в подовжньому напрямку за допомогою входження в встановлювальний паз в гвинтівці, що знаходиться під постійним натиском назад за допомогою пружини, здійснює спрямоване вниз зусилля на змінну кришку в точці з'єднання між кнопкою для від'єднання і корпусом кришки. Короткий опис креслень Краще розуміння заявленого об'єкта винаходу можна одержати при розгляді нижченаведеного докладного опису розкритих варіантів здійснення винаходу з прикладеними наступними кресленнями, на яких: фіг. 1 є загальним виглядом з просторовим розділенням деталей, що показує переставну кришку ствольної коробки на вигляді позаду з правого боку; фіг. 2 є загальним виглядом гвинтівки типу AK-47 з прикладеним зразком переставної кришки ствольної коробки і еталонним зразком стандартної кришки ствольної коробки, не приєднаної до гвинтівки на вигляді позаду праворуч; 3 UA 112535 C2 5 10 15 20 25 30 35 40 45 50 55 фіг. 3 є загальним виглядом по частинах гвинтівки типу AK-47 з приєднаним зразком переставної кришки ствольної коробки, відкритої з поворотом на осі для показу внутрішньої частини гвинтівки на вигляді позаду праворуч; фіг. 4 є виглядом у вертикальній проекції корпусу переставної кришки ствольної коробки; фіг. 5 є виглядом знизу по частинах заднього кінця корпусу переставної кришки ствольної коробки; фіг. 6 є загальним виглядом знизу по частинах задньої частини альтернативного варіанта здійснення корпусу переставної кришки ствольної коробки; фіг. 7 є загальним виглядом в розрізі задньої частини корпусу переставної кришки ствольної коробки, що показує взаємодію з кнопкою для від'єднання; і фіг. 8 є виглядом в розрізі з правого боку задньої частини корпусу переставної кришки ствольної коробки, що показує взаємодію з кнопкою для від'єднання. Докладний опис винаходу Заявлений об'єкт винаходу, нарівні з тим, що, загалом, є застосовним до вогнепальної зброї і не обмеженим в об'ємі яким-небудь одним типом вогнепальної зброї, при цьому з метою розкривання описаний відносно гвинтівки типу AK-47. Численні конфігурації гвинтівки типу AK47 є комерційно доступними у всьому світі. Звичайна гвинтівка типу AK-47 є добре відомою і не описана тут в основних деталях і надалі на неї зроблені посилання як на гвинтівку. Даний об'єкт винаходу описує регульовану кришку ствольної коробки, надалі - переставна кришка для гвинтівки, що містить кришку ствольної коробки. Переставна кришка виконана так, щоб не були потрібні які-небудь значні зміни гвинтівки при установці замість існуючої раніше звичайної кришки ствольної коробки. Переставна кришка включає в себе суцільну конструкцію і поверхню для легкої установки оптичного приладу і допоміжних пристроїв. Об'єднання встановлювальної поверхні оптичного приладу і допоміжного пристрою повністю зі змінною кришкою робить можливим максимально низьке розміщення встановлювальної поверхні для найкращого взаємозв'язку між гвинтівкою і оптичним приладом і, таким чином, для ергономічних показників і керування урівноваженістю гвинтівки. Об'єкт винаходу забезпечує регульований засіб прикріплення і фіксування для запобігання переміщення переставної кришки відносно ствольної коробки, забезпечуючи таким чином узгодженість прицілювання при використанні в комбінації з оптичним приладом або з іншими прицільними пристроями. У різних варіантах здійснення переставна кришка і її декілька компонентів можуть бути виконані із звичайного металу, пластмаси або композитних матеріалів за допомогою таких способів як механічна обробка, лиття, штампування, кування або екструзія. Будь-який унікальний винятковий спосіб або його комбінація може використовуватися для виготовлення переставної кришки - об'єкта винаходу. Переставна кришка як об'єкт винаходу (фіг. 1) являє собою корпус 1 кришки для утримування щонайменше частини внутрішнього простору ствольної коробки 30 гвинтівки (див. фіг. 2). Регульована (далі переставна) передня встановлювальна лапка 2, описана нижче в даному документі, компенсує різницю в розмірах між зразками гвинтівки. Передня лапка 2 прикріплена до корпусу 1 кришки гвинтами 31, які проходять наскрізь в роззенкований паз 21 і вгвинчуваними по різі в отвори 24. Передню лапку прикріплюють до корпусу 1 кришки за допомогою шпонки 22 і паза 23. Вісь 3 шарніра, що проходить через отвір 17, прикріплює, з можливістю повороту, переставну кришку до гвинтівки. Розташований позаду кулачок, що замикає кнопку 4 для від'єднання, описану нижче, проходить через отвір 26 в задній панелі 25 кришки для щільного закріплення переставної кришки на ствольній коробці 30 гвинтівки, за допомогою цього усуваючи небажане зсування і погрішність оптичного пристрою під час дій з гвинтівкою і при веденні вогню. На фіг. 2 продемонстрована переставна кришка як об'єкт винаходу так, що вона встановлена на гвинтівці і прикріплена до заднього блока 9 прицілу гвинтівки в зборі за допомогою точно підігнаної осі 3 шарніра. Переставна кришка встановлена на одній прямій зі ствольною коробкою 30 гвинтівки за допомогою підпружиненого паза 29, описаного нижче, і закріплена кнопкою 4 для від'єднання, що проходить через задню панель 25. Звичайна кришка 6 ствольної коробки, виготовлена штампуванням зі сталі і з конфігурацією, що звичайно поставляється для гвинтівки, показана для порівняння з близької відстані. Звичайна кришка 6 ствольної коробки, що поставляється для гвинтівки, не має якої-небудь передньої встановлювальної лапки і вільно входить без зазору своїм переднім кінцем в приймальну канавку заднього блока 9 прицілу і вільно фіксується в задній частині кришки кнопкою для від'єднання. Загалом вільна установка звичайної кришки 6 ствольної коробки визначає непридатність згаданої звичайної кришки для того, щоб встановлювати оптичний прилад. 4 UA 112535 C2 5 10 15 20 25 30 35 40 45 50 55 60 Внутрішня порожнина переставної кришки сконфігурована так, щоб забезпечити зазор, достатній для нормального руху затворної рами 7 (див. фіг. 3) і роботи інших деталей внутрішнього пристрою гвинтівки. Комбінація внутрішніх і зовнішніх поверхонь переставної кришки сконфігурована так, щоб знаходитися достатньо близько до розташованих близько деталей гвинтівки і до конструкції гвинтівки для запобігання попаданню всередину гвинтівки сторонніх частинок, таких як камені, органічних матеріалів, штучних матеріалів або будь-яких інших матеріалів, які звичайно можна зустріти у військових або цивільних умовах використання вогнепальної зброї. Переставна кришка включає в себе переважно подовжню поверхню корпусу 1 кришки, що проходить між протилежними кінцями переставної кришки, і захищає щонайменше частину внутрішнього простору ствольної коробки гвинтівки, при цьому містить відповідні отвори 14, 15 (див. фіг. 4) для викидання гільз відстріляних патронів, переміщення рукоятки 19 для зарядження і для переміщення важеля 28 запобіжника. При необхідності нижні кромки корпусу 1 кришки можуть забезпечувати зазор для головок заклепок, що встановлюються для кріплення на ствольній коробці 30 гвинтівки за допомогою раковиноподібних виточок 12 (див. фіг. 4 і 6) або інших отворів або порожнин, які потрібні. Зменшення відстані вниз від найбільш верхньої поверхні передньої встановлювальної лапки 2 до найбільш верхньої додаткової встановлювальної поверхні 5 корпусу 1 кришки вміщує встановлювальну поверхню по можливості максимально близько до осьової лінії каналу ствола гвинтівки. Розміщення встановлювальної поверхні 5 як можна нижче і ближче до осьової лінії каналу ствола збільшує можливість одночасно спостерігати стандартний механічний прицільний пристрій через лінзу оптичного пристрою. Крім того, низько розташована встановлювальна поверхня 5 створює більше місця для оптичних пристроїв і є бажаною для збільшення ергономічного взаємозв'язку між прикладом 20 гвинтівки, механічним прицільним пристосуванням, оптичними прицільними пристроями і стрільцем при прицілювання. Взаємозв'язок встановлювальної поверхні 5 з осьовою лінією каналу ствола гвинтівки регулюють відносними відстанями між поперечним отвором для осі 17 шарніра (див. фіг. 1) передньої лапки 2 при установці до заднього блока 9 прицілу гвинтівки, задньою нижньою кромкою 16 (див. фіг. 3) корпусу 1 кришки, яка спирається на задню цапфу 13 гвинтівки, і розміром відстані, що зменшується між передньою лапкою 2 і встановлювальною поверхнею 5. В одному варіанті здійснення винаходу верхня встановлювальна поверхня 5 корпусу 1 кришки повністю утворює з'єднання оптичного приладу і додаткового обладнання на більшій частині довжини корпусу 1 кришки типу, звичайно відомого фахівцям в даній галузі техніки як планка Пікатінні згідно з військовим стандартом MIL-STD-1913. В альтернативному варіанті встановлювальна поверхня 5 з'єднання може бути механічно прикріплена на окремій поверхні корпусу 1 переставної кришки за допомогою кріпильних засобів, пайки або зварювання, механічного з'єднання або іншого придатного способу, відомого фахівцям в даній галузі техніки. Переставна кришка включає в себе регульовану в подовжньому напрямку передню встановлювальну лапку 2 (фіг. 1), що прикріплюється до корпусу 1 кришки за допомогою гвинтів 31, що проходять через один або більше подовжніх пазів, з роззенкованим отвором 21 в передній встановлювальній лапці 2. Роззенкований отвір 21 зменшує до мінімуму візуальну перешкоду, створену головками гвинтів 31 при прицілювання. Передня встановлювальна лапка 2 встановлюється безпосередньо на одній прямій відносно корпусу 1 кришки за допомогою вертикальної шпонки 22 на нижній стороні лапки 2 і відповідної точно підігнаної канавки 23 на корпусі 1 кришки. Шпонка 22 і канавка 23 мають достатню ширину і глибину для забезпечення адекватного вирівнювання і напрямку у відповідні частини, при цьому запобігаючи неправильній посадці в отвори 24 для гвинтів. Канавка в корпусі 1 кришки складається з плоскої або по суті пленарної нижньої поверхні і з бічними поверхнями, розташованими з обох сторін подовжньої осі і перпендикулярно нижньої частини канавки 23. Передню встановлювальну лапку 2 встановлюють до заднього блока 9 прицілу. Коли регульовану кришку вставляють замість звичайної кришки 6 ствольної коробки, її прикріплюють на місце задньої пластини тангенціального типу стандартного прицілу (не показано). Передня встановлювальна лапка 2 містить поперечний отвір 17 в передньому кінці для вміщення осі 3 шарніра (див. фіг. 1-3) для прикріплення переставної кришки до заднього блока 9 прицілу гвинтівки за допомогою фіксатора, встановленого крізь наявний встановлювальний отвір тангенціальної пластини прицілу стандартного типу. Вісь 3 шарніра може утримуватися в задньому блоці 9 гвинтівки в зборі за допомогою фіксатора, що встановлюється в канавку, вісь проходить через поперечно просвердлений отвір, напресовану втулку, нарізну гайку, нагвинчену на нарізний кінець, або за допомогою будь-якого іншого засобу, відомого фахівцям в 5 UA 112535 C2 5 10 15 20 25 30 35 40 45 50 55 60 даній галузі техніки. На вигляді зверху ширина переднього кінця встановлювальної лапки 2 в місцеположенні отвору 17 для осі шарніра забезпечує мінімальний зазор відповідному простору між утримуючими бічними стінками в точці прикріплення до заднього блока 9 прицілу, зменшуючи до мінімального, і внаслідок цього зміщення і погрішність оптичного пристрою під час дій з гвинтівкою і ведення вогню. В альтернативному варіанті здійснення винаходу шпонка 22 і канавка 23 можуть приймати відому форму шпонки типу "ластівчиний хвіст" і трапецієдальної канавки, Т-подібної шпонки і канавки, або іншого способу такої установки і центрування, добре відомих фахівцям в даній галузі техніки. У варіанті конструкції з альтернативним варіантом здійснення шпонки 22 і канавки 23, установка між корпусом 1 кришки і передньою лапкою 2 може бути установкою з входженням в контакт із запресуванням, усуваючи таким чином потребу в додаткових засобах кріплення і відповідних пазів для кріплення, і отворів між згаданими компонентами. В іншому альтернативному варіанті здійснення винаходу передня встановлювальна лапка 2 виконана як суцільна з корпусом 1 кришки, і пристосовність для різних гвинтівок обмежена змінним розміщенням нижньої задньої кромки 16 (фіг. 3) всередині приймальної канавки в задній цапфі 13. В іншому альтернативному варіанті здійснення винаходу передня встановлювальна лапка 2 виконана як одне ціле з корпусом 1 кришки, а поперечний отвір 17 передньої лапки замінений поперечним пазом, внаслідок чого забезпечується регулювання в подовжньому напрямку змінної кришки на осі шарніра, запобігаючи вертикальному і поперечному переміщенню відносно гвинтівки. Можливість самоцентрування переставної кришки досягається використанням пружності матеріалу однієї бічної панелі корпусу 1 кришки як пружна пружина, загалом ствольної коробки 30 гвинтівки, що притискається відносно зовнішньої поверхні, і використанням протилежної бічної панелі корпусу кришки як нерухоме місце, притиснутого до ствольної коробки і що встановлює бічне місцеположення, що повторяється відносно ствольної коробки гвинтівки. Натягнення пружини і місцеположення такої використовуваної бічної панелі досягаються виконанням щонайменше одного паза 29 (фіг. 2-4 і 6), отвору, вигину або їх комбінації з однієї зі сторін виступаючої частини 10 (фіг. 5) від внутрішньої поверхні пружинячої бічної панелі і, таким чином, керуванням довжиною і зусиллям пружини до заданого місцеположення і величини. Виступаюча частина 10 внутрішньої поверхні пружинячої бічної панелі вступає в контакт із зовнішньою бічною стінкою ствольної коробки 30 гвинтівки, приводячи таким чином до вигину назовні пружинячої панелі і до притягнення внутрішньої поверхні протилежної бічної панелі корпусу 1 кришки до ствольної коробки 30 гвинтівки. У варіанті здійснення виступаюча частина 10 сформована внутрішнім згином на найближчій ділянці розташування паза 29 на панелі, але може бути розташована де-небудь в межах пружинячої секції панелі. Величина зусилля, наданого на ствольну коробку 30 гвинтівки за допомогою пружинячої бічної панелі, може бути збільшена або зменшена внаслідок відповідного збільшення або зменшення розмірів виступаючої частини 10. В альтернативному варіанті здійснення об'єкта винаходу виступаюча частина може приймати будь-яку іншу форму, а не обмежуватися напівкруглою головкою 11 (фіг. 6), і може бути цілком виконаною способом лиття, механічної обробки, формуванням, пресуванням або іншим способом, відомим фахівцям в даній галузі техніки. В іншому альтернативному варіанті здійснення винаходу виступаюча частина 11 може бути виконана окремо і з прикріпленням за допомогою закріплення, посадки з натягом, з'єднання, зварювання або іншим способом, відомим фахівцям в даній галузі техніки. Задня панель 25 корпусу 1 кришки вміщує задній кінець переставної кришки і розташована під кутом уперед до переднього кінця гвинтівки для зменшення матеріальних витрат і ваги, але також може бути конструкцією, звичайно вертикальної або перпендикулярної осі каналу ствола. Задня панель 25 містить отвір 26 звичайно прямокутної форми, але може бути будь-якої форми, що забезпечує проходження кнопки 4 для від'єднання описаної нижче кришки через згадану задню панель. Нижня кромка отвору 26 може мати кут 18 (фіг. 8) для відповідності поверхні кулачка кнопки 4 для від'єднання, може мати закруглений поперечний переріз, або взагалі може бути плоскою і паралельною встановлювальної поверхні 5 переставної кришки. Кнопка 4 для від'єднання кришки утримується вертикально і в поперечному напрямку і вільна для переміщення в подовжньому напрямку установкою без зазору в подовжній встановлювальний паз (не показаний) в задній цапфі 13 (фіг. 3) гвинтівки звичайним способом. На фіг. 7 проілюстрований загальний вигляд поперечного перерізу взаємозв'язку між кнопкою 4 для від'єднання і задньою панеллю 25 переставної кришки. Кнопка для від'єднання чинить безперервний тиск назад відносно задньої панелі 25 в результаті прикріплення і прикладання 6 UA 112535 C2 5 10 15 20 25 зусилля пружиною 8 (фіг. 3). Оскільки кнопка 4 для від'єднання переміщена назад згаданою пружиною 8, нижня сторона 18 кнопки 4 (фіг. 8) для від'єднання має нахил відносно базової поверхні 27 згаданої кнопки і в напрямку переміщення, діє як кулачок, взаємодіючий з нижньою кромкою отвору 26, тим самим тягне корпус 1 кришки до задньої цапфи 13. Крім того, коли з гвинтівки зроблений постріл і затворна рама переміщується назад звичайним чином, пружина 8 стискується і, таким чином, збільшує тягове зусилля на кнопку 4 для від'єднання і збільшує силу притиснення при впливі кулачка на корпус 1 кришки точно тоді, коли більше усього необхідно в результаті вібрації, що з'являється від згаданого пострілу. Коли переставну кришку як об'єкт винаходу встановлюють на гвинтівку замість ствольної коробки, що знаходилася раніше звичайної кришки 6, кнопка 4 для від'єднання з безперервною скошеною поверхнею 18 є безпосередньою заміною для звичайної кнопки для від'єднання (не показано), що звичайно поставляється з гвинтівкою і у якої відсутня скошена поверхня. В альтернативному варіанті здійснення винаходу задня панель 25 може мати окрему конструкцію і може бути прикріплена до корпусу 1 кришки за допомогою кріпильних засобів, склеювання, зварювання, посадки з натягом або іншого придатного способу, відомого фахівцям в даній галузі техніки. В іншому альтернативному варіанті здійснення винаходу задня кнопка 4 для від'єднання з кулачковим замкненням замінена фіксатором, а звичайна кнопка для від'єднання кришки, що поставляється з гвинтівкою, збережена. Фіксатор прикріплений до корпусу кришки. У цьому варіанті здійснення винаходу фіксатор, прикріплений до корпусу кришки, входить в зачеплення з нижньою поверхнею звичайної кнопки для від'єднання, щоб опускати змінну кришку на задню цапфу гвинтівки. Інші варіанти здійснення об'єкта винаходу можуть бути без ускладнень розроблені фахівцями в даній галузі техніки, в яких втілені принципи об'єкта винаходу і які знаходяться в межах його суті і об'єму винаходу. Потрібно зрозуміти, що об'єкт винаходу не обмежений показаними і описаними певними ознаками, оскільки розкриті в даному документі засоби містять тільки деякі з форм здійснення об'єкта винаходу. Вищезазначений докладний опис становить тільки деякі з переважних варіантів здійснення. Об'єкт винаходу, отже, заявлений в будь-якій з його форм або модифікацій в межах відповідного об'єму формули винаходу. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Вогнепальна зброя, яка містить ствольну коробку; і кришку, з'єднану зі ствольною коробкою, причому кришка містить корпус кришки, який закриває частину ствольної коробки; встановлювальну поверхню для допоміжного пристрою, з'єднану з корпусом кришки; передню встановлювальну лапку з покроковим зменшенням від найбільш верхньої поверхні передньої встановлювальної лапки до найбільш верхньої поверхні корпусу кришки, виконаної з можливістю точного з'єднання з вогнепальною зброєю; пружину, з'єднану з корпусом кришки, виконаним з можливістю з'єднання з бічними сторонами ствольної коробки, тим самим зменшуючи переміщення корпусу кришки відносно ствольної коробки; і замикаючий пристрій для надійного фіксування заднього кінця корпусу кришки зі ствольною коробкою. 2. Вогнепальна зброя за п. 1, причому пружина, що містить внутрішню виступаючу частину бічної панелі корпусу кришки, входить в контакт зі ствольною коробкою гвинтівки, тим самим прикладаючи до ствольної коробки зусилля, якому протидіє протилежна панель. 3. Вогнепальна зброя за п. 1, при цьому корпус кришки містить перший паз, який розташований поруч з внутрішньою виступаючою частиною, таким чином, локалізуючи переміщення пружини. 4. Вогнепальна зброя за п. 3, причому корпус кришки додатково містить кнопку для від'єднання кришки, яка обмежена у вертикальному і поперечному напрямках другим пазом в ствольній коробці і переміщується назад під тиском пружини, приводячи, таким чином, поверхню кнопки для від'єднання до взаємодії з відповідною поверхнею корпусу кришки для опускання згаданого корпусу кришки до ствольної коробки і тим самим зменшуючи переміщення відносно ствольної коробки. 5. Вогнепальна зброя за п. 1, в якій передня встановлювальна лапка прикріплена з можливістю регулювання до корпусу кришки за допомогою множини кріпильних засобів. 6. Вогнепальна зброя за п. 1, в якій передня встановлювальна лапка є невід'ємною частиною корпусу кришки. 7 UA 112535 C2 5 10 15 20 25 30 35 7. Вогнепальна зброя за п. 1, в якій замикаючий пристрій містить кулачок. 8. Вогнепальна зброя за п. 1, причому вогнепальна зброя є гвинтівкою. 9. Вогнепальна зброя за п. 1, причому вогнепальна зброя є пістолетом. 10. Вогнепальна зброя за п. 1, в якій встановлювальна поверхня для допоміжного пристрою є невід'ємною частиною корпусу кришки. 11. Вогнепальна зброя за п. 1, в якій пружина є невід'ємною частиною корпусу кришки. 12. Пристрій, який містить корпус кришки для закривання частини ствольної коробки вогнепальної зброї; встановлювальну поверхню для допоміжного пристрою, з'єднану з корпусом кришки; передню встановлювальну лапку з покроковим зменшенням від найбільш верхньої поверхні передньої встановлювальної лапки до найбільш верхньої поверхні корпусу кришки, виконаного з можливістю точного з'єднання з вогнепальною зброєю; пружину, з'єднану з корпусом кришки, виконаним з можливістю входження в контакт зі сторонами ствольної коробки, зменшуючи, таким чином, переміщення корпусу кришки відносно ствольної коробки; і замикаючий механізм для надійного фіксування заднього кінця корпусу кришки зі ствольною коробкою. 13. Пристрій за п. 12, при цьому пружина містить внутрішню виступаючу частину з бічної панелі корпусу кришки, що входить в контакт зі ствольною коробкою гвинтівки, тим самим прикладаючи до ствольної коробки зусилля, якому протидіє протилежна панель. 14. Пристрій за п. 12, при цьому корпус кришки містить перший паз, який розташований поруч з внутрішньою виступаючою частиною, локалізуючи тим самим переміщення пружини. 15. Пристрій за п. 14, причому корпус кришки додатково містить кнопку для від'єднання кришки, яка обмежена в поперечному і вертикальному напрямках другим пазом в ствольній коробці і переміщується назад під тиском пружини, приводячи, таким чином, поверхню кнопки для від'єднання до взаємодії з відповідною поверхнею корпусу кришки для опускання згаданого корпусу кришки до ствольної коробки і тим самим зменшення переміщення відносно ствольної коробки. 16. Пристрій за п. 12, в якому передня встановлювальна лапка прикріплена з можливістю регулювання до корпусу кришки за допомогою множини кріпильних засобів. 17. Пристрій за п. 12, в якому передня встановлювальна лапка є невід'ємною частиною корпусу кришки. 18. Пристрій за п. 12, в якому замикаючий пристрій містить кулачок. 19. Пристрій за п. 12, в якому вогнепальна зброя є гвинтівкою. 20. Пристрій за п. 12, в якому вогнепальна зброя є пістолетом. 21. Пристрій за п. 12, в якому встановлювальна поверхня для допоміжного пристрою є невід'ємною частиною корпусу кришки. 22. Пристрій за п. 12, в якому пружина є невід'ємною частиною корпусу кришки. 40 8 UA 112535 C2 9 UA 112535 C2 10 UA 112535 C2 11 UA 112535 C2 12 UA 112535 C2 13 UA 112535 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
