Кулеуловлюючий модуль і кулеуловлююча установка

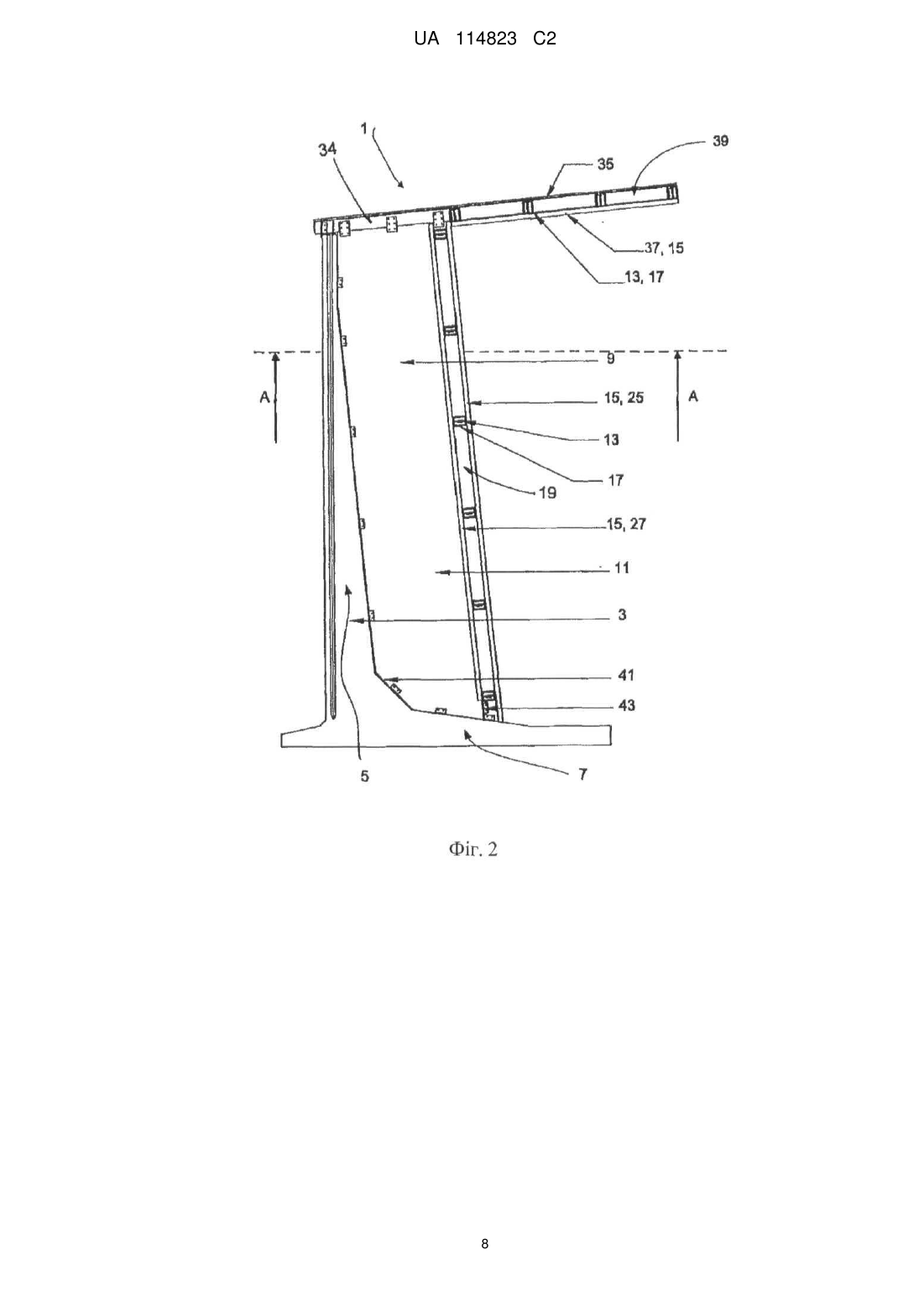

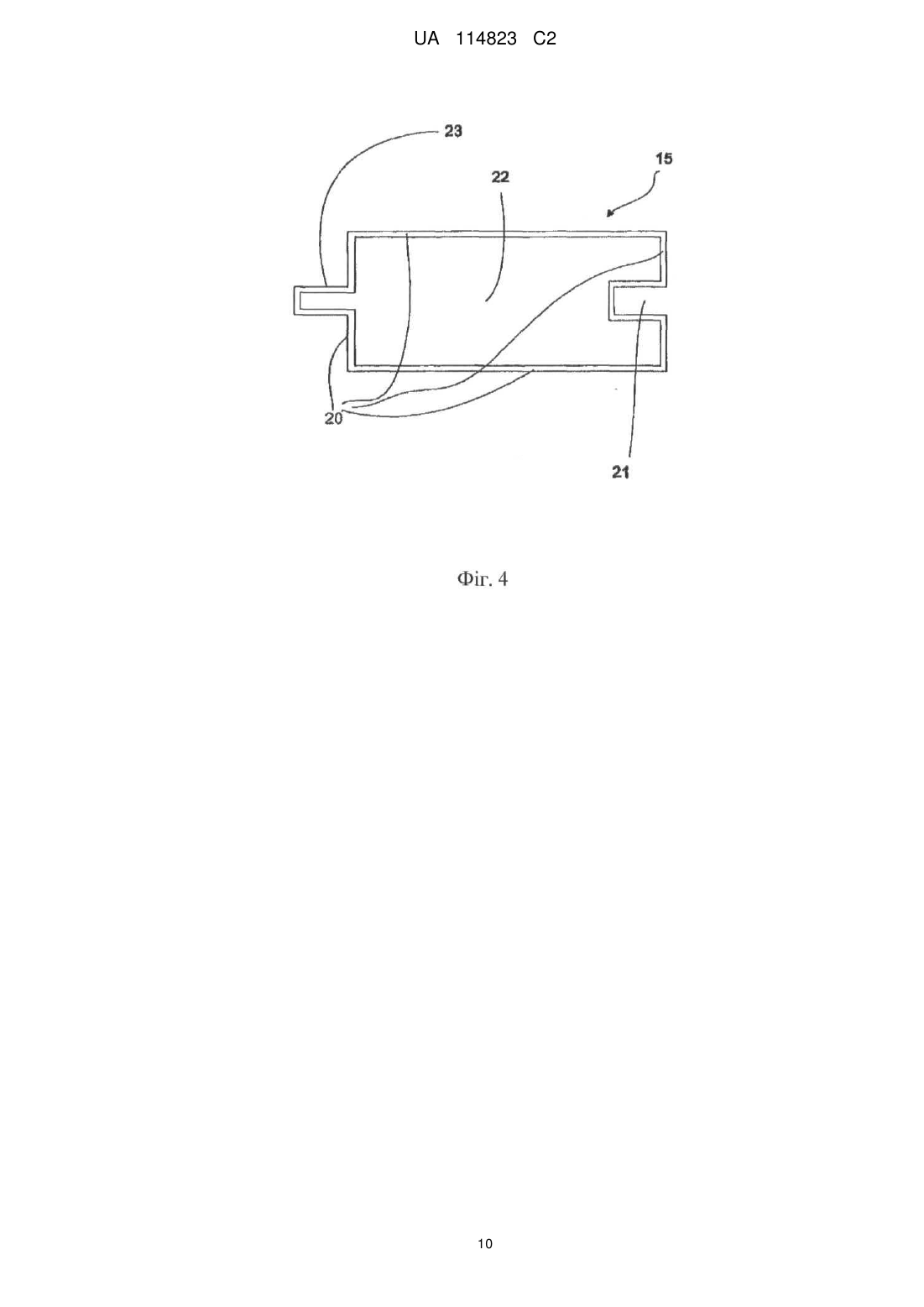

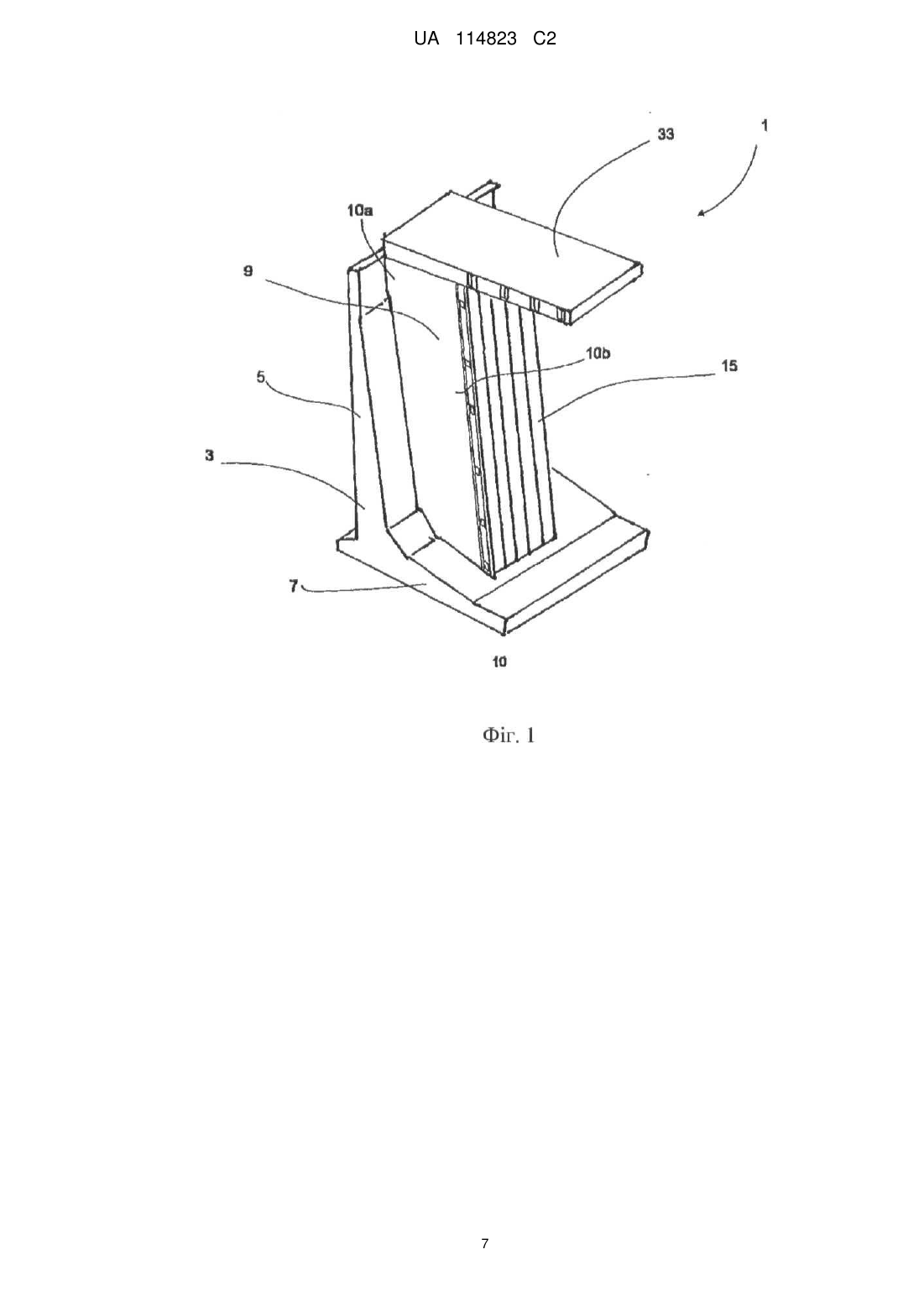

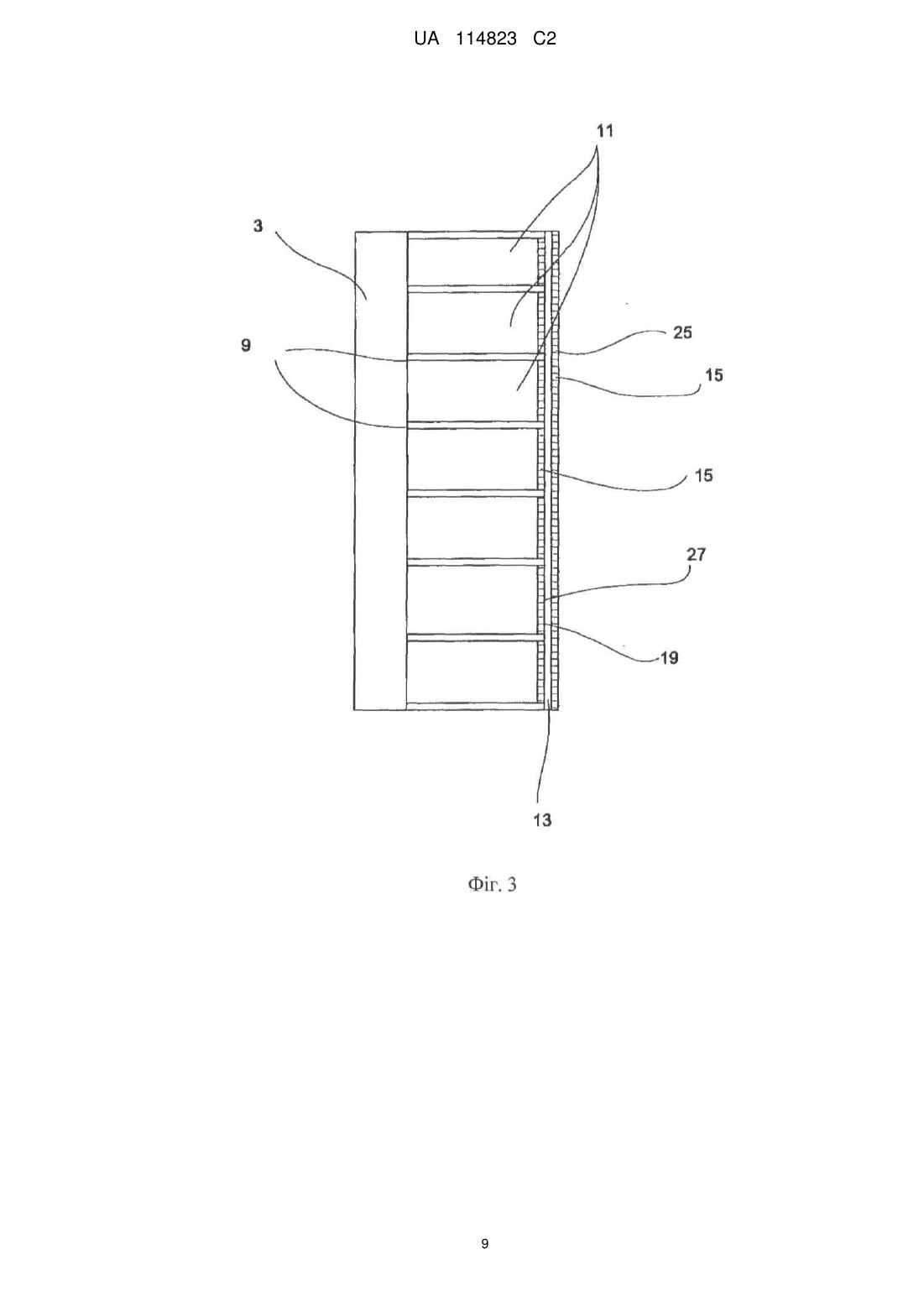

Реферат: Даний винахід представляє кулеуловлюючий модуль (1), що включає в себе несучу раму (3), перегородки (9), гальмуючий матеріал (11), розташований між перегородками (9) і стійкою до стиснення стінкою (19). Стійка до стиснення стінка (19) містить щільний ряд (25, 27) з вертикальних порожнистих секцій (15). Даний винахід також представляє кулеуловлюючу установку (100, 200, 300), що містить щонайменше два кулеуловлюючих модулі (1), які згруповані разом, тим самим утворюючи І-форму, L-форму, U-форму, С-форму, F-форму, Тформу або Е-форму. UA 114823 C2 (12) UA 114823 C2 UA 114823 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ТЕХНІКИ Даний винахід стосується кулеуловлюючого модуля відповідно до преамбули п. 1 формули винаходу. Винахід також стосується кулеуловлюючої установки відповідно до преамбули п. 14 формули винаходу. Кулеуловлюючий модуль і кулеуловлююча установка належать до обладнання для стрільбищ. РІВЕНЬ ТЕХНІКИ На тренуванні і під час змагань по кульовій стрільбі на відкритих стрільбищах, постріли спрямовуються в область мішені, наприклад, в формі квадратних мішеней з намальованими колами або фігурних мішеней різних форм і розмірів. Позаду мішеней звичайно знаходиться кулеуловлювач. Уловлювач, що знаходиться на відкритому повітрі, звичайно складається з ґрунтової маси або гравію, вирівняних бульдозером у вигляді протяжного насипу, або, як альтернатива, являє собою природний схил. Протяжність уловлювача визначається площею мішені і, крім цього, регульованими безпечними відстанями для використовуваного типу вогнепальної зброї і способу стрільби. Для уникнення рикошетів від гальмуючого матеріалу, наприклад в гальмуючому насипі, вони доповнюються кулеуловлюючим матеріалом, на ділянці уловлювача, що піддається обстрілу. Такий матеріал ретельно відбирається для типу стрільби і буде уловлювати кулі і утримувати їх всередині уловлювача. Більш складні кулеуловлювачі містять каркас зі стінок, що оточують шар гранульованого матеріалу, з гумовим переднім шаром. ЕР0683375 A1 представляє поглинаючий кулеуловлювач типу, який виконаний з можливістю вставляння в контейнер. Всі стінки, крім стінки, повернутої до стрілок, виконані з балістичного листа. Поверхня кулеуловлювача, повернута до стрілок, виготовлена з гумового щита. Позаду щита розміщується гранульований матеріал. Між згаданим гранульованим матеріалом і згаданим щитом передбачені засоби для забезпечення опори для удару гранульованого матеріалу. Ці засоби включають загартовану сталь або гумові вертикальні елементи. Як альтернатива, опорні засоби виконані у вигляді множини блоків, які виготовлені з пластикового матеріалу і мають дуже високу проникність. Блоки також можуть бути виконані з використанням пресованого або клеєного еластомерного гранульованого матеріалу. Передбачений шар, що допускає проходження недеформованих куль. Вказаний шар не зазнає проривання або постійної деформації після проходження куль. Кулеуловлювач, представлений в ЕР0683375, призначений для використання в приміщенні. Отже, конструкція не пристосована для використання на відкритому повітрі. Висота уловлювача є дуже малою для стрільби на відкритому повітрі, оскільки відстані при стрільбі на відкритому повітрі звичайно більше, ніж відстані при стрільбі в приміщенні. Інший недолік кулеуловлювача, описаного в ЕР0683375, полягає в тому, що засоби для забезпечення опори для удару сипкого матеріалу будуть відриватися або деформуватися під час проникнення. US2006/0131813 представляє пристрій для установки на стрільбищах. Пристрій має корпус, який має L-подібну бетонну плиту, еластичний верхній шар і гнучкий нижній шар. Нижній шар проходить вздовж похилої нижньої поверхні і над виступаючим вгору опорним елементом до передньої сторони. Верхній шар прикріплений до нижнього шару на передній стороні для утворення контейнера. Нетекучий гранульований матеріал упакований в контейнері. Похила нижня поверхня розташована під кутом відносно горизонтальної площини. Цей кут менше кута природного скосу сипкого матеріалу. Пристрій, представлений в US2006/0131813, призначений для використання на відкритому повітрі. Недолік його полягає в тому, що він є настільки великим і важким, що не може бути переміщений в інше місце. Одного разу встановлений, він завжди буде залишатися на цьому місці. Крім того, пристрій має недоліки в тому, що гумовий передній шар буде рватися і деформуватися під час проникнення кулі. Це зумовлено масивним гумовим матеріалом, який розштовхується вбік і назад проникаючою кулею. Гумовий передній шар також має тенденцію приймати зігнену форму після проникнення. Таким чином, існує необхідність у створенні вдосконаленого кулеуловлювача, що усуває вищеописані недоліки. СУТЬ ВИНАХОДУ Метою даного винаходу є створення кулеуловлюючого модуля, в якому усуваються вказані раніше проблеми. Ця мета досягається за допомогою кулеуловлюючого модуля, що включає в себе несучу раму, що утворює днище і задню стінку кулеуловлюючого модуля, перегородки, розташовані в напрямку, головним чином, перпендикулярному до задньої стінки, при цьому перегородки, що включають задній край, прикріплені до несучої рами і переднього краю. Кулеуловлюючий модуль додатково містить гальмуючий матеріал, розміщений між перегородками, і стійку до 1 UA 114823 C2 5 10 15 20 25 30 35 40 45 50 55 60 тиску стінку, що включає горизонтальні опорні елементи, прикріплені до переднього краю перегородок, і щільний ряд вертикальних порожнистих секцій, приєднаних до горизонтальних опорних елементів. Кулеуловлюючий модуль має перевагу в тому, що під час технічного обслуговування повинні бути замінені тільки порожнисті секції, які мають велику кількість пробиттів. Порожнисті секції, які є більш або менш непошкодженими, можуть залишатися без заміни. Іншою перевагою є те, що ряд з порожнистих секцій стійкий до навантаження з боку гальмуючого матеріалу. Ще однією перевагою є те, що кулі, проникаючі в порожнисту секцію, розширяються гальмуючим матеріалом так, що кулі будуть захоплені між рядом з порожнистих секцій і задньою стінкою. Ще однією перевагою даного винаходу є те, що порожнисті секції не деформуються проникаючими кулями. На відміну від масивного переднього шару, матеріал не розгойдується уперед і назад від проникаючих куль. Таким чином, навіть якщо порожнисті секції одержать множину проникаючих отворів, вони всі ще будуть підтримувати свою жорсткість. Ще однією перевагою даного винаходу є те, що кулеуловлювач являє собою модуль. Шляхом групування щонайменше двох кулеуловлюючих модулів разом, може бути одержана будь-яка бажана форма кулеуловлюючої установки. Кулеуловлююча установка також є зручною для застосування і легко переробляється в іншу форму або для іншого місця. Відповідно до іншої ознаки, порожнисті секції прикріплені до порожнистих пластикових профілів, що оточують горизонтальні опорні елементи. Ця конструкція має перевагу в тому, що порожнисті секції стійкі і міцно закріплені. Згідно з іншою ознакою, порожнисті секції забезпечені пазом і виступом для з'єднання порожнистих секцій однієї з одною. Перевага цього в тому, що між порожнистими секціями не буде зазорів. Порожнисті секції також зручні в процесі установки і демонтажу. Відповідно до іншої ознаки, порожнисті секції виготовлені з пластикового матеріалу або з армованого пластикового матеріалу. Ефект цього полягає в тому, що через тертя, виникаюче під час проникнення кулі, пробитий пластик порожнистих секцій будуть плавитися в області проникнення. Це є корисним ефектом, оскільки порожнисті секції не будуть згинатися або деформуватися проникаючими кулями, але фізичні розміри кулі не будуть змінюватися, оскільки немає достатньої сили, виникаючої при проходженні кулі через частково розплавлений пластик, для видавлювання профілю вбік або всередину гальмуючого матеріалу. Відповідно до іншої ознаки, порожнисті секції мають довжину поперечного перерізу 30-50 мм і ширину поперечного перерізу 100-200 мм і більш переважно довжину поперечного перерізу 3545 мм і ширину поперечного перерізу 115-125 мм. Перевага цього в тому, що порожнисті секції є досить жорсткими для того, щоб витримати тиск з боку гальмуючого матеріалу. У той же час, порожнисті секції є досить тонкими, що приводить до меншої витрати матеріалу і меншої собівартості. Відповідно до іншого варіанта конструкції, кулеуловлюючий модуль має дах, що виступає від задньої стінки і накриває зону перед кулеуловлюючим модулем. Перевага даху полягає в тому, що кулеуловлюючий модуль захищений, наприклад, від дощу або снігу. Також дах може зупиняти і поглинати рикошети. Відповідно до іншої ознаки, дах прикріплений до несучої рами і перегородок. Перевага цього в тому, що дах є надійним і міцним. Відповідно до іншої ознаки, дах включає в себе нижній шар, виконаний з ряду порожнистих секцій, і верхній шар. Перевага цього в тому, що кулі, проникаючі в порожнисту секцію, розбиваються на частини при потраплянні у верхній шар даху. Ці частини рикошетять, але зупиняються порожнистими секціями, оскільки не можуть вилетіти через пробиті отвори в порожнистих секціях. Відповідно до іншої ознаки, верхній шар даху виконаний з балістичної стальної пластини. Перевага цього в тому, що кулі, проникаючі в порожнисту секцію, не можуть пройти далі через дах. Відповідно до іншої ознаки, між нижнім і верхнім шарами даху є простір. Перевага цього в тому, що надається місце для уловлюваних куль. Відповідно до іншої ознаки, зазор між верхнім і нижнім шарами даху становить 50-300 мм і бажано 100 мм. Перевага цього зазору полягає в тому, що є достатній простір для поглинання тиску, який створюється під дією кулі, що потрапляє у верхній шар даху, і також для зменшення зношування на задній стороні порожнистих секцій через осколки. Відповідно до іншої ознаки, гумовий лист встановлений на задній стороні горизонтальних опорних елементів для захисту мішені. Перевага цього полягає в тому, що гумовий лист може 2 UA 114823 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовуватися як захисний екран для імітації різних мішеней. Відповідно до іншої ознаки, несуча рама являє собою стандартний опорний елемент, що встановлюється на ґрунт. Перевага цього в тому, що кулеуловлюючий модуль буде недорогим, і в тому, що основний елемент буде відносно невеликим і може бути розміщений де бажано на землі. При бажанні, основний елемент може бути легко переміщений в інше місце. Мета даного винаходу також досягається за допомогою кулеуловлюючої установки, яка визначена у вступній частині, при цьому кулеуловлююча установка характеризується ознаками пункту 14 формули винаходу. Перевага цього в тому, що зона стрільби може бути захищена зі всіх напрямків без необхідності в яких-небудь захисних стінках або подібних конструкціях. Групуючи щонайменше два кулеуловлюючих модулі разом, можна одержати будь-яку бажану форму кулеуловлюючої установки. Кулеуловлююча установка також є зручною для застосування, може бути легко перероблена в іншу форму або легко переміщена в інше місце. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Даний винахід далі буде описаний детально з посиланням на схематичні креслення, в яких: На фіг. 1 зображений перспективний вигляд кулеуловлюючого модуля згідно з варіантом здійснення даного винаходу. На фіг. 2 зображений вигляд збоку кулеуловлюючого модуля згідно з варіантом здійснення даного винаходу. На фіг. 3 зображений вигляд в розрізі кулеуловлюючого модуля відповідно до конструктивного виконання, в розрізі А-А на фіг. 2. На фіг. 4 зображений поперечний переріз порожнистої секції. На фіг. 5 зображений вигляд в поперечному перерізі кулеуловлюючого модуля відповідно до конструктивного виконання, в розрізі А-А на фіг. 2. На фіг. 6 зображений вигляд в поперечному перерізі кулеуловлюючого модуля відповідно до конструктивного виконання, в розрізі на фіг. 2. На фіг. 7 зображений перспективний вигляд І-подібної кулеуловлюючої установки відповідно до конструктивного виконання даного винаходу. На фіг. 8 зображений перспективний вигляд U-подібної кулеуловлюючої установки відповідно до конструктивного виконання даного винаходу. На фіг. 9 зображений перспективний вигляд С-подібної кулеуловлюючої установки відповідно до конструктивного виконання даного винаходу. На фіг. 10 зображений вигляд збоку кулеуловлюючого модуля відповідно до конструктивного виконання даного винаходу. ДОКЛАДНИЙ ОПИС Нижче будуть детально описані варіанти здійснення даного винаходу з посиланням на прикладені креслення, що стосуються варіантів здійснення, в яких для ясності і розуміння винаходу деякі деталі, що не мають важливого значення, не показані. Для ясності креслення зображені не відповідно до масштабу. Посилальні позиції, згадані в формулі винаходу, не треба розглядати як такі, що обмежують обсяг домагань, обмежений формулою винаходу, а їх єдина функція полягає в тому, щоб зробити формулу винаходу більш легкою для розуміння. Як буде видно, даний винахід виконаний з можливістю модифікації в багатьох очевидних відношеннях, абсолютно не виходячи за рамки обсягу прикладеної формули винаходу. Таким чином, креслення і опис до них потрібно розглядати як ілюстративні і не обмежуючі фактори. Передня сторона кулеуловлюючого модуля визначається як сторона, яка направлена до стрільця, а задня сторона кулеуловлюючого модуля визначається як сторона, протилежна до передньої сторони. Фіг. 1 і 2 зображують перспективний вигляд і вигляд збоку кулеуловлюючого модуля 1 згідно з варіантом здійснення даного винаходу. Фіг. 3 зображує вигляд кулеуловлюючого модуля, в розрізі, згідно з варіантом здійснення, який видний з розрізу А-А на фіг. 2. Кулеуловлюючий модуль 1 включає в себе несучу раму 3, виготовлену з бетону. Несуча рама 3 може бути стандартним опорним елементом, що встановлюється на ґрунт, таким як вузол утримуючої стінки із збірного бетону в L-подібній або Т-подібній формі для великих висот. Несуча рама 3 утворює задню стінку 5 і днище 7 кулеуловлюючого модуля 1. Висота кулеуловлюючого модуля 1 може варіюватися в проміжку 0,6-5 м і переважно в проміжку 1,2-5 м. Тонкі перегородки 9, виготовлені з балістичних стальних пластин, прикріплені до несучої рами 3 і встановлені у напрямку до стрільця. Перегородки 9 мають задній край 10а, який прикріплений до несучої рами 3, і передній край 10b. Відстань між перегородками 9 переважно повинна дорівнювати половині ширини збірного бетонного елемента. Перегородки 9 можуть мати ширину близько 150-1500 мм і переважно 500-1000 мм. Кулеуловлюючий модуль 1 також забезпечений гальмуючим 3 UA 114823 C2 5 10 15 20 25 30 35 40 45 50 55 60 матеріалом 11, функціями якого є зупинення і поглинання куль. Гальмуючий матеріал 11 переважно являє собою пластиковий або гумовий гранульований матеріал, однак можуть також бути використані інші матеріали, здатні зупиняти і утримувати кулі. Гальмуючий матеріал 11 розміщується між перегородками 9. Кулеуловлюючий модуль 1 додатково включає в себе стійку до тиску стінку 19. Стійка до тиску стінка 19 служить для опору тиску з боку гальмуючого матеріалу 11, для утримання гальмуючого матеріалу 11 на місці і для запобігання вильоту куль, що потрапляють в кулеуловлюючий модуль 1. Стійка до тиску стінка 19 має горизонтальні опорні елементи 13, виготовлені, наприклад, зі стальних пластин і встановлені на різних рівнях один над одним. Горизонтальні опорні елементи 13 прикріплені до перегородок 9 і встановлюються на відстані 0,3-2 м один від одного і переважно 0,6-1,5 м. Відстань між горизонтальними опорними елементами 13 залежить від тиску і якості гальмуючого матеріалу 11. Кожний з горизонтальних опорних елементів 13 може покриватися пластиковим порожнистим профілем 17. Пластиковий порожнистий профіль 17 встановлений, щоб перешкоджати рикошетам куль, які потрапляють в горизонтальні опорні елементи 13, з ризиком потрапити в стрільця або інші цінні об'єкти. Стійка до тиску стінка 19 також містить вертикальні порожнисті секції 15, приєднані до горизонтальних опорних елементів 13. Вертикальні порожнисті секції 15 переважно виготовляються з пластику або армованого пластику, але можуть бути виконані з будь-якого міцного матеріалу, який стійкий до навантаження з боку гальмуючого матеріалу 11 і є проникним для куль. Фіг. 4 зображує вигляд в розрізі вертикальної порожнистої секції 15. Порожнисті секції містять чотири бічних елементи 20, що обгороджують внутрішній простір 22. Вертикальні порожнисті секції 15 можуть мати довжину в перерізі 30-50 мм і ширину в перерізі 100-200 мм. Бажано, щоб вертикальні порожнисті секції 15 мали довжину в перерізі близько 3545 мм, а ширину 115-125 мм. Вертикальні порожнисті секції 15 можуть мати товщину 2-6 мм і більш переважно 3-5 мм. Вертикальні порожнисті секції 15 також можуть бути забезпечені внутрішніми підкріплюючими стінками або фланцями (не показані). Вертикальні порожнисті секції 15 сполучені з горизонтальними опорними елементами 13 в щільному ряду. Це означає, що порожнисті секції 15 розміщені близько одна до одної таким чином, що між ними немає ніяких зазорів, в які може виходити гальмуючий матеріал або потрапляти кулі. Вертикальні порожнисті секції 15 можуть бути забезпечені пазом 21 і виступом 23, що служать для з'єднання вертикальних порожнистих секцій 15 однієї з одною і для недопущення зазорів. При виготовленні порожнистих профілів 17, що оточують горизонтальні опорні елементи 13 в пластику, вертикальні порожнисті секції 15 можуть бути прикріплені до порожнистих профілів 17 пластиковими розширюваними анкерними болтами. Перевага цього в тому, що кулі, які потрапляють в анкерні болти, не будуть відскакувати. У варіанті здійснення, показаному на фіг. 2 і 3, стійка до тиску стінка 19 включає в себе перший ряд 25 з вертикальних порожнистих секцій 15, встановлених на передній стороні горизонтальних опорних елементів 13, і другий ряд 27 з вертикальних порожнистих секцій 15, встановлених на задній стороні горизонтальних опорних елементів 13. Другий ряд 27 з вертикальних порожнистих секцій 15 служить для утримання гальмуючого матеріалу 11 на місці під час технічного обслуговування кулеуловлюючого модуля 1, коли деякі або всі вертикальні порожнисті секції 15 в першому ряду 25 демонтуються і замінюються новими вертикальними порожнистими секціями 15. Згідно з іншим варіантом здійснення другий ряд 27 з вертикальних порожнистих секцій 15 замінюється полімерною пластиною або гумовим листом 16. Цей варіант здійснення показаний на фіг. 5. Згідно з ще одним варіантом здійснення перший ряд 25 з вертикальних порожнистих секцій 15 не передбачений, що означає, що стійка до тиску стінка 19 включає в себе другий ряд 27 з вертикальних порожнистих секцій 15 і горизонтальні опорні елементи 13. Даний варіант здійснення зображений на фіг. 6. Кулеуловлюючий модуль 1 може бути забезпечений гідроізоляційним листом 41 з полімерного матеріалу. Лист 41 запобігає вбиранню води гальмуючим матеріалом 11 з ґрунту. Гідроізоляційний лист 41 також зупиняє дощову воду, яка потрапляє в кулеуловлюючий модуль 1 при стіканні на землю. Це перешкоджає тому, щоб свинець і інші забруднювачі від боєприпасів і гальмуючого матеріалу не змивалися водою і неконтрольованим чином не потрапляли в довкілля. Лист 41 закріплений на несучій рамі 3, а також може накривати нижню частину внутрішньої сторони задньої стінки 5. Дощова вода може збиратися в дренажній трубі, розміщеній в нижній частині кулеуловлюючого модуля 1 (не показана). Дренажна труба може мати дренажний отвір 43 або з'єднувальну муфту (не показана), що проходить в лист 41. До з'єднувальної муфти може бути приєднана інша трубка, що веде до збірної ємності або фільтра (не показана). 4 UA 114823 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кулеуловлюючий модуль 1 може оснащуватися дахом 33. Дах 33 може прикріплятися до несучої рами 3 і підтримуватися опорними балками 34, які прикріплені до перегородок 9. Дах 33 може виступати від задньої стінки 5 і накривати зону перед кулеуловлюючим модулем 1. Призначенням даху 33 є захист кулеуловлюючого модуля 1 і запобігання прольоту куль, що ідуть мимо цілі, над кулеуловлюючим модулем 1 в навколишній простір. Дах 33 включає в себе верхній шар 35, виготовлений з балістичних стальних пластин. Також він містить нижній шар 37, виконаний з порожнистих секцій 15. Порожнисті секції 15 подібні порожнистим секціям, що утворюють передню стінку 19, і встановлені в ряд тим же чином, що і ряди 25 і 27. Верхній шар даху 35 приєднаний до опорної балки 34, а нижній шар даху 37 також приєднаний до опорної балки 34 горизонтальними опорними елементами 13, які покриті пластиковим порожнистим профілем 17. Як видно з фіг. 3, між верхнім шаром даху 35 і нижнім шаром 37 є простір 39. Висота цього простору 39 може дорівнювати приблизно 5-15 см і переважно 10 см. Кулі, що відхилилися від правильного напрямку, які потрапляють в нижній шар даху 37 з порожнистими секціями 15, будуть проходити в порожнисту секцію і розплющуватися на балістичній пластині 35. Через збільшений розмір кулі вона може бути захоплена в просторі 39, без можливості відскакування через проникаючий отвір. Простір 39 також може бути наповнений, наприклад, зупиняючим і/або поглинаючим матеріалом. Фіг. 7 зображує перспективний вигляд І-подібної кулеуловлюючої установки 100 відповідно до варіанта здійснення даного винаходу. Деякі кулеуловлюючі модулі 1 розміщені в одну лінію поруч один з одним, тим самим утворюючи І-подібну кулеуловлюючу установку 100. Кулеуловлююча установка 100 включає в себе кінцеві модулі 45 і середні модулі 47. Кінцеві модулі 45, згідно з даним варіантом здійснення, кожний, мають прямокутну несучу раму 3, що утворює кінцевий кутик. Кулеуловлююча установка 100, зображена на фіг. 7, містить 14 середніх модулів 47 і два кінцевих модулі 45. Кулеуловлюючі модулі 1 також можуть бути згруповані разом таким чином, щоб утворювати L-подібну, U-подібну або С-подібну кулеуловлюючу установку 200 і 300 (див. фіг. 8 і 9). Кінцеві модулі 45 згідно з цим варіантом конструкції мають прямокутну несучу раму 3. Кулеуловлюючі установки 200, 300 відповідно до даних варіантів конструкції також включають в себе кутові модулі 49. Кутові модулі 49 мають прямокутну несучу раму 3, що утворює кутик кулеуловлюючої установки 200, 300. Шляхом розміщення кулеуловлюючих модулів 1 поруч один з одним можуть бути одержані інші форми кулеуловлюючої установки 100, 200, 300, такі як, наприклад, Е-форма, F-форма або Т-форма. Немає необхідності створення кінцевих модулів 45 з прямокутною несучою рамою 3. В основному, кінцеві модулі 45 можуть мати конструкцію, яка подібна середнім модулям 47. Згідно з іншим варіантом здійснення кулеуловлюючий модуль 1 є перевернутим. Це означає, що несуча рама 3, замість того, щоб мати форму прямої L з передньою стороною і задньою стороною, має форму перевернутої Т, з двома передніми сторонами і без задньої сторони. Цей варіант здійснення показаний на фіг. 10. Як видно на цьому кресленні, кулеуловлюючий модуль 1 є симетричним відносно задньої стінки 5 несучої рами 3. Перевага даного варіанта конструкції полягає в тому, що кулеуловлюючі модулі 1 можуть бути згруповані в блокові системи, в яких стрільба може проводитися з обох сторін відповідних кулеуловлюючих установок 1. Даний винахід, звичайно, не обмежується якими-небудь переважними, описаними вище варіантами конструкції, але багато які можливості модифікації або комбінації описаних вище варіантів конструкцій повинні бути очевидні для звичайного фахівця в даній галузі без відриву від основної ідеї винаходу, як визначено в прикладеній формулі винаходу. ФОРМУЛА ВИНАХОДУ 1. Кулеуловлюючий модуль (1), який включає в себе: - несучу раму (3), що утворює днище (7) і задню стінку (5) кулеуловлюючого модуля (1), - перегородки (9), розташовані в напрямку, головним чином, перпендикулярному до задньої стінки (5), при цьому перегородки (9) мають задній край (10а), прикріплений до несучої рами (3), і передній край (10b), - гальмуючий матеріал (11), розташований між перегородками (9), і в якому кулеуловлюючий модуль (1) також включає в себе - стійку до тиску стінку (19), що містить - горизонтальні опорні елементи (13), прикріплені до переднього краю (10b) перегородок (9), і 5 UA 114823 C2 5 10 15 20 25 30 - щільний ряд (25, 27) з вертикальних порожнистих секцій (15), приєднаних до горизонтальних опорних елементів (13). 2. Кулеуловлюючий модуль (1) за п. 1, в якому порожнисті секції (15) прикріплені до порожнистих пластикових профілів (17), що оточують горизонтальні підтримуючі елементи (13). 3. Кулеуловлюючий модуль (1) за будь-яким з попередніх пунктів, в якому порожнисті секції (15) забезпечені пазом (21) і виступом (23) для приєднання порожнистих секцій (15) однієї до одної. 4. Кулеуловлюючий модуль (1) за будь-яким з попередніх пунктів, в якому порожнисті секції (15) виготовлені з пластику або з армованого пластику. 5. Кулеуловлюючий модуль (1) за будь-яким з попередніх пунктів, в якому порожнисті секції (15) мають довжину в перерізі 30-50 мм і ширину в перерізі 100-200 мм і більш переважно довжину в перерізі 35-45 мм і ширину в перерізі 115-125 мм. 6. Кулеуловлюючий модуль (1) за будь-яким з попередніх пунктів, в якому кулеуловлюючий модуль (1) включає в себе дах (33), який виступає від задньої стінки (5) і накриває зону перед кулеуловлюючим модулем (1). 7. Кулеуловлюючий модуль (1) за п. 6, в якому дах (33) прикріплений до несучої рами (3) і перегородок (9). 8. Кулеуловлюючий модуль (1) за п. 7, в якому дах (33) включає в себе нижній шар даху (37), виконаний з ряду порожнистих секцій (15), і верхній шар даху (35). 9. Кулеуловлюючий модуль (1) за п. 8, в якому верхній шар даху (35) виготовлений з балістичної стальної пластини. 10. Кулеуловлюючий модуль (1) за п. 8 або 9, в якому є простір між нижнім шаром даху (37) і верхнім шаром (35). 11. Кулеуловлюючий модуль (1) за п. 10, в якому простір має висоту 50-300 мм і переважно 100 мм. 12. Кулеуловлюючий модуль (1) за будь-яким з попередніх пунктів, в якому несуча рама (3) являє собою стандартний опорний елемент, що встановлюється на землі, такий як вузол утримуючої стінки із збірного бетону. 13. Кулеуловлююча установка (100, 200, 300), що включає в себе щонайменше два кулеуловлюючих модулі (1) за п. 1, в якій щонайменше два кулеуловлюючих модулі (1) згруповані разом, тим самим утворюючи І-форму, L-форму, U-форму, С-форму, F-форму, Тформу або Е-форму. 6 UA 114823 C2 7 UA 114823 C2 8 UA 114823 C2 9 UA 114823 C2 10 UA 114823 C2 11 UA 114823 C2 12 UA 114823 C2 13 UA 114823 C2 Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
