Пружно-демпферний модуль підвіски
Формула / Реферат

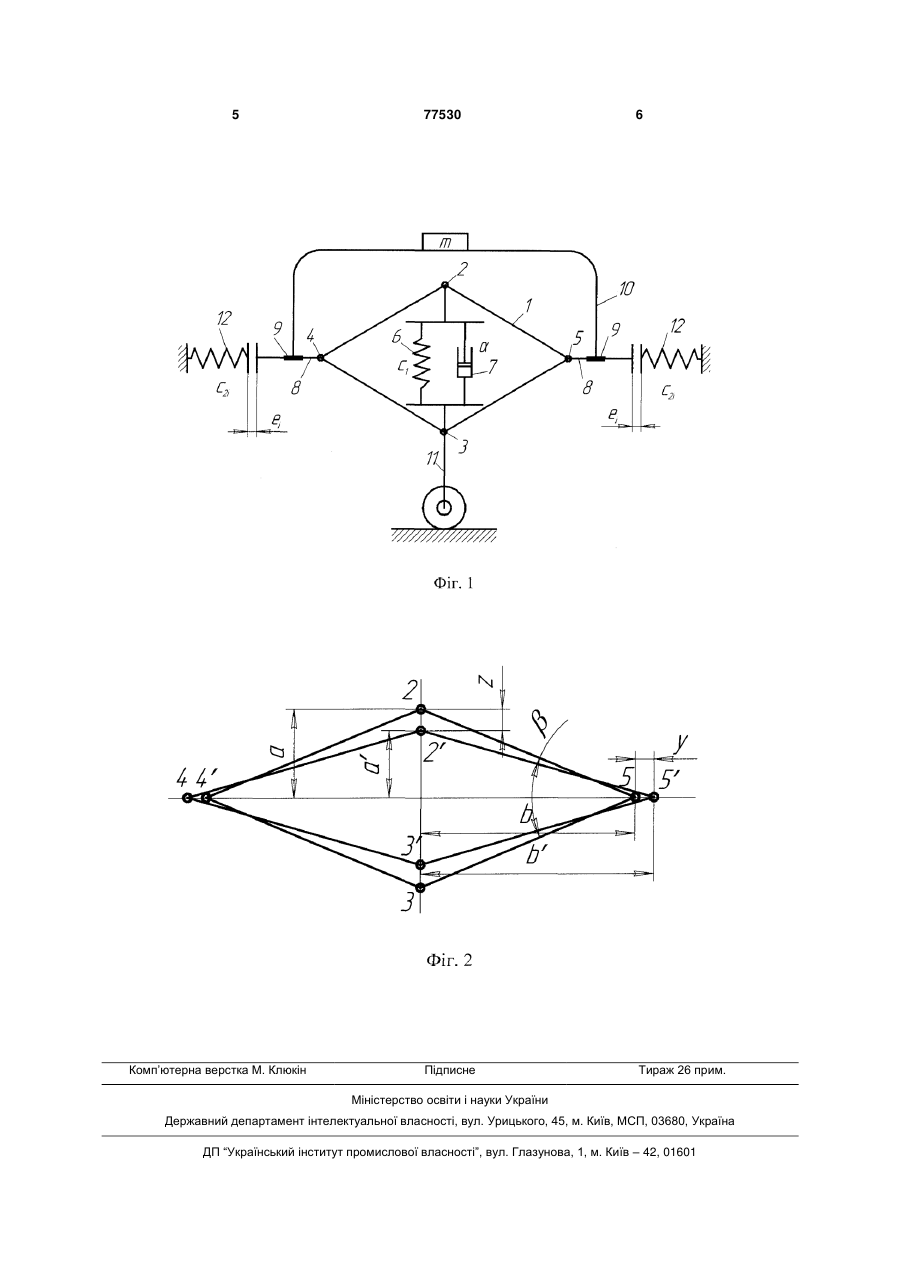

Пружно-демпферний модуль підвіски, що містить чотириланковий важільний механізм (1), між верхнім (2) і нижнім (3) шарнірами якого закріплені пружний (6) та демпферний (7) елементи, паралельно розміщені та жорстко об'єднані в один модуль, а з бічними його шарнірами (4) та (5) жорстко зв'язані поздовжні горизонтальні напрямні (8) з можливістю поступального переміщення в підшипниках (9) кріплення (10) підресореної маси, кріплення (11) непідресореної маси з'єднано з нижнім шарніром (3), який відрізняється тим, що введені додаткові пружні елементи (12), розміщені по осі поздовжніх напрямних (8) і віддалені від їх торців на задані зазори.
Текст

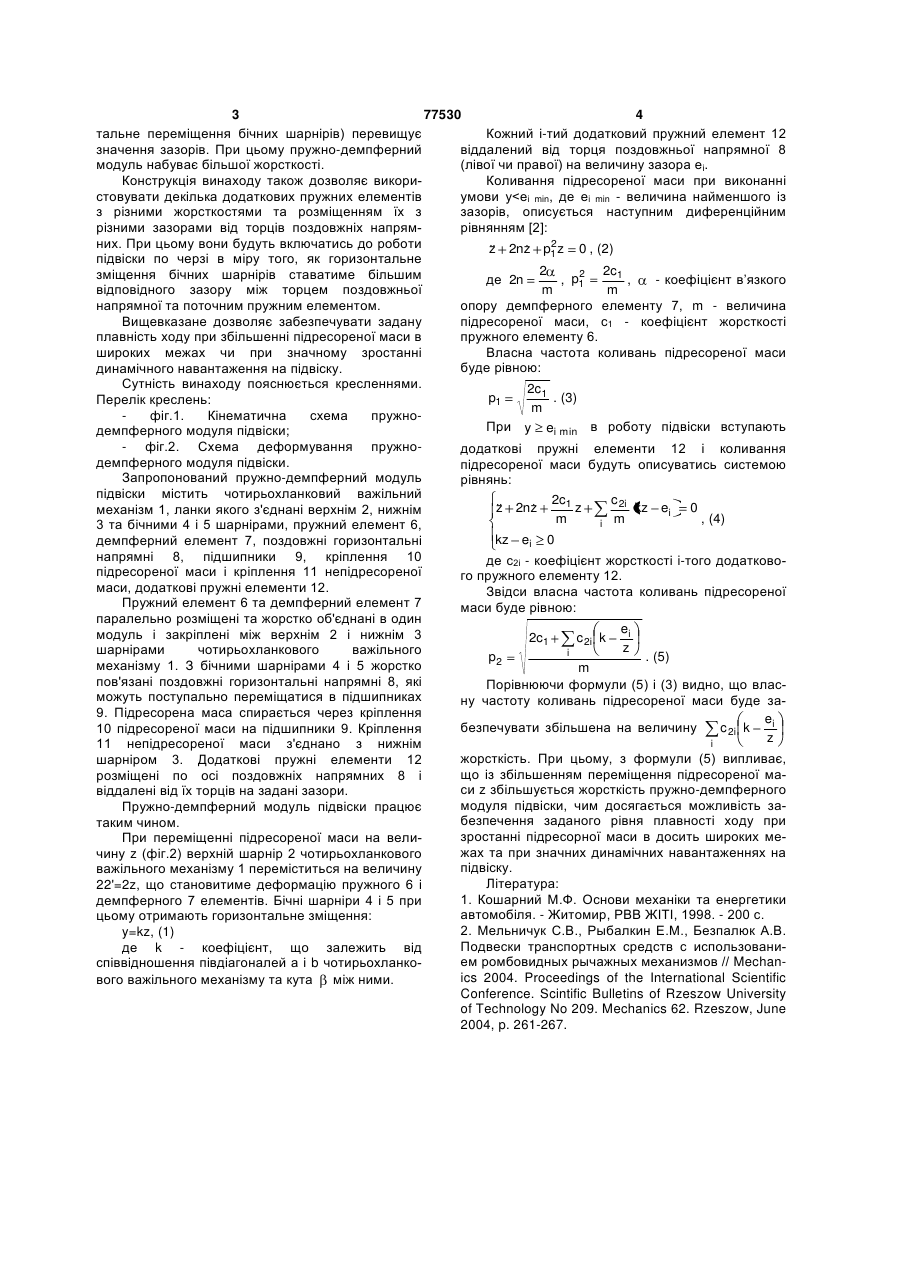

Пружно-демпферний модуль підвіски, що містить чотириланковий важільний механізм (1), між 3 77530 4 тальне переміщення бічних шарнірів) перевищує Кожний і-тий додатковий пружний елемент 12 значення зазорів. При цьому пружно-демпферний віддалений від торця поздовжньої напрямної 8 модуль набуває більшої жорсткості. (лівої чи правої) на величину зазора еі. Конструкція винаходу також дозволяє викориКоливання підресореної маси при виконанні стовувати декілька додаткових пружних елементів умови у
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic damping module of suspension bracket
Назва патенту російськоюУпруго демпферный модуль подвески
МПК / Мітки
МПК: B60G 25/00
Мітки: пружно-демпферний, підвіски, модуль
