Модуль покриття

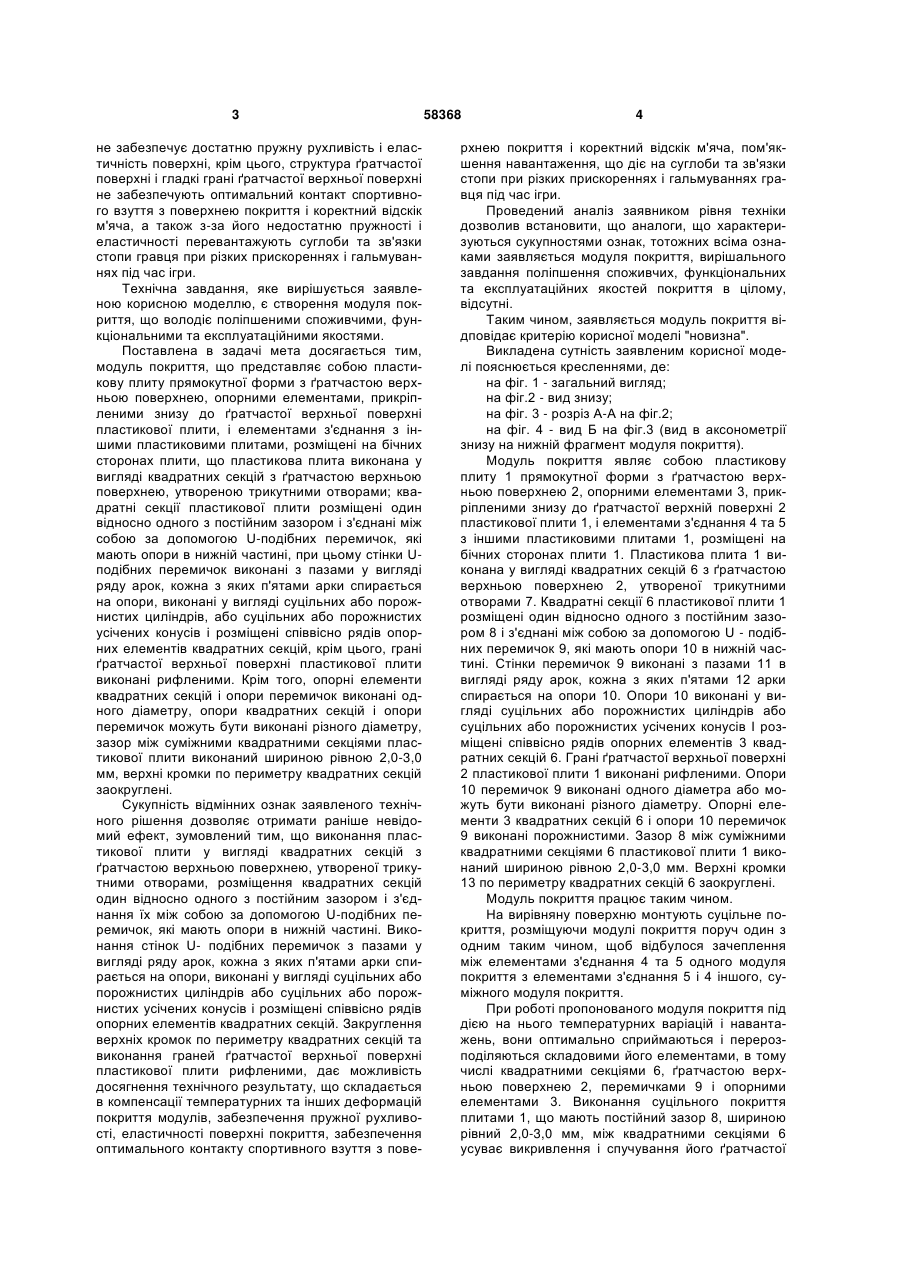

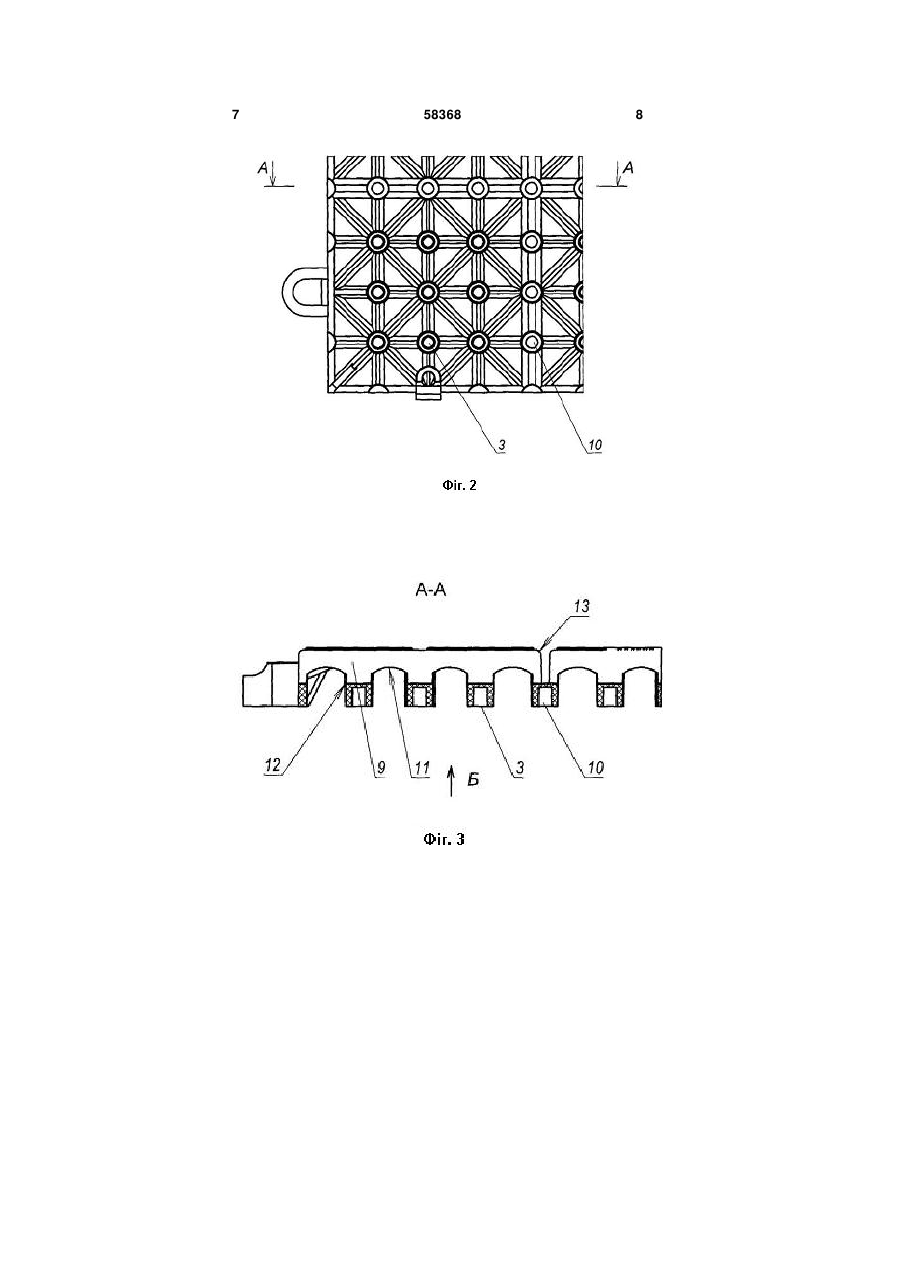

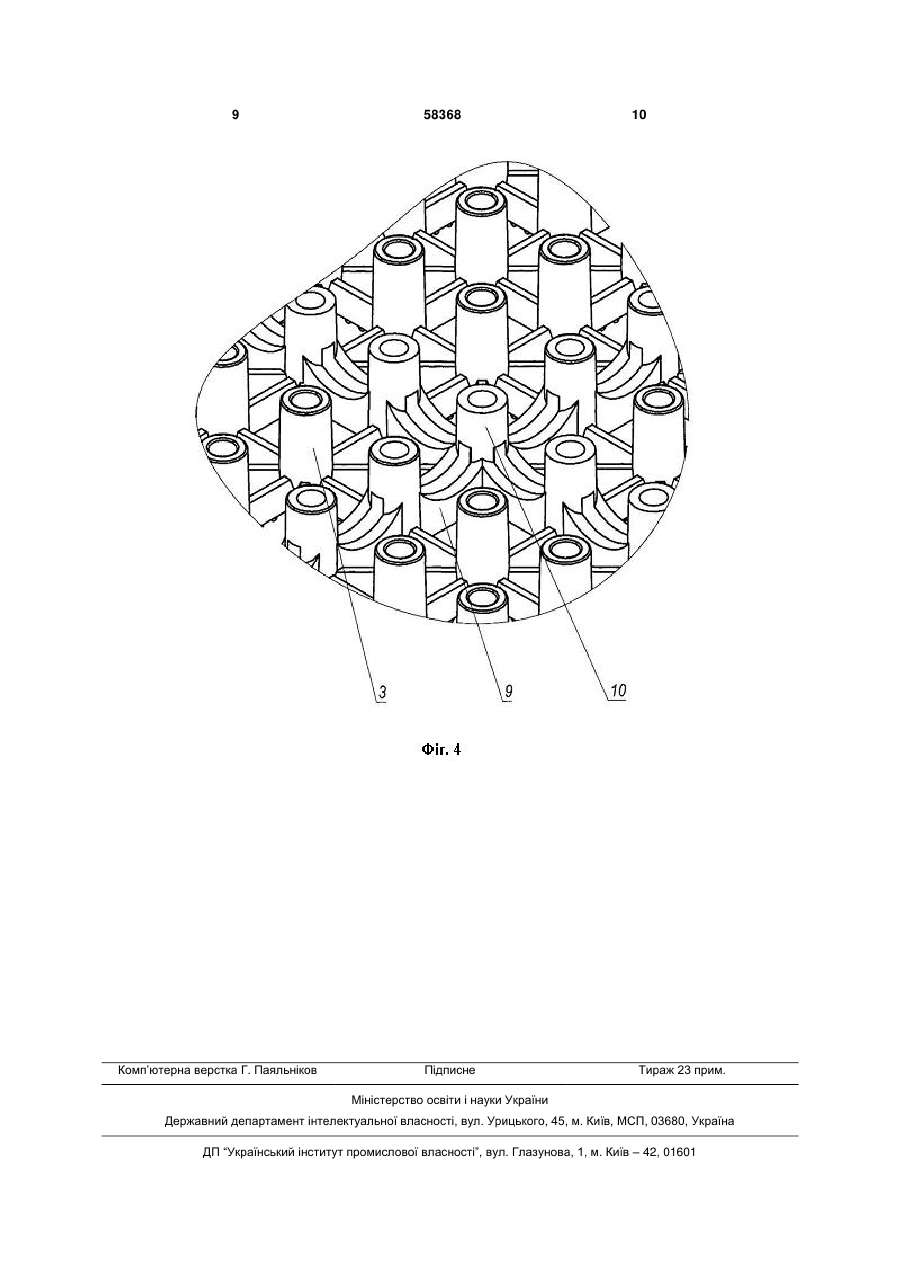

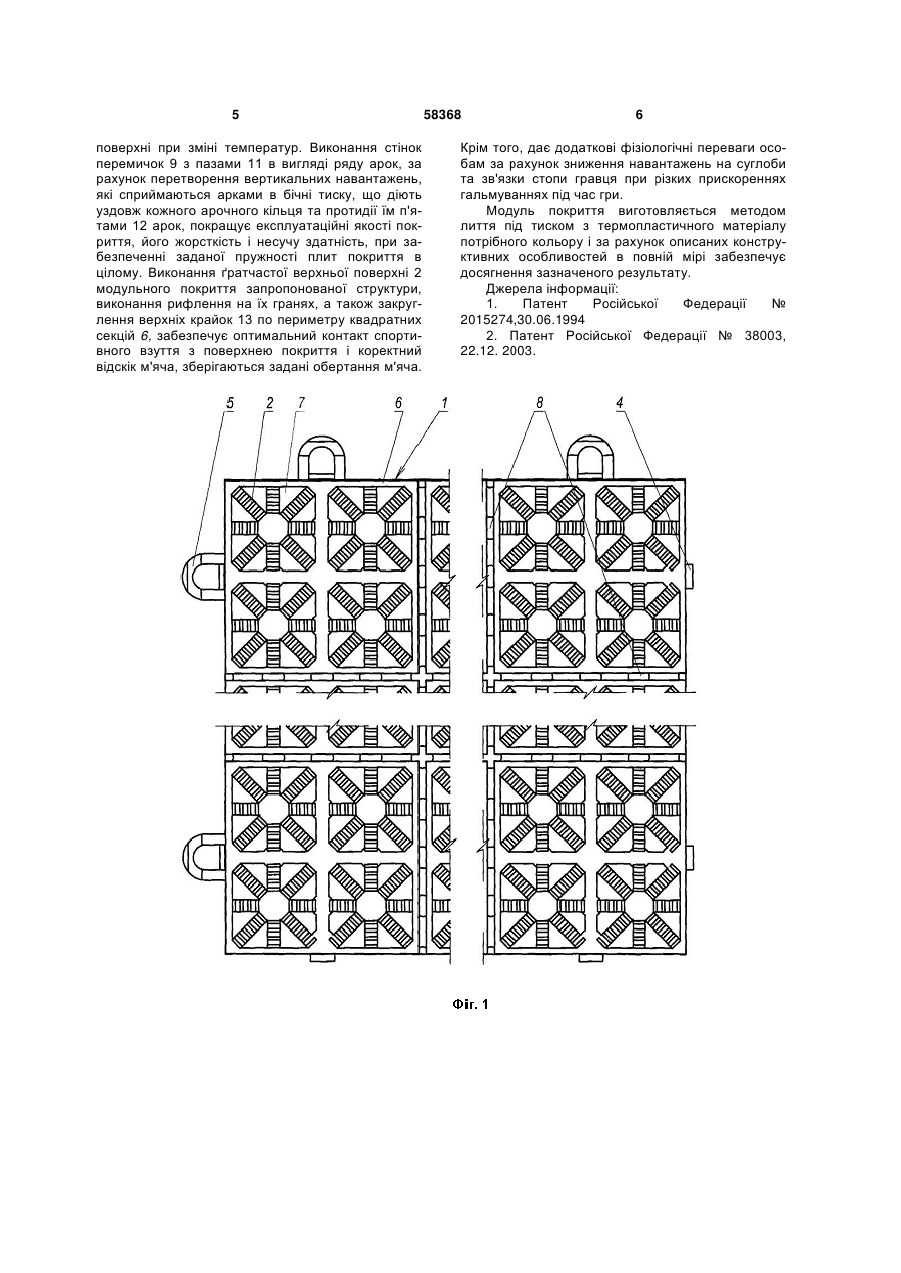

1. Модуль покриття, що являє собою пластикову плиту прямокутної форми з ґратчастою верхньою поверхнею, опорними елементами, прикріпленими знизу до ґратчастої верхньої поверхні пластикової плити, і елементами з'єднання з іншими пластиковими плитами, розміщеними на бічних сторонах плити, який відрізняється тим, що пластикова плита виконана у вигляді квадратних секцій з ґратчастою верхньою поверхнею, утвореною трикутними отворами; квадратні секції пластикової плити розміщені одна відносно одної з постійним зазором і з'єднані між собою за допомогою U-подібних перемичок, які мають опори в ниж U 1 3 не забезпечує достатню пружну рухливість і еластичність поверхні, крім цього, структура ґратчастої поверхні і гладкі грані ґратчастої верхньої поверхні не забезпечують оптимальний контакт спортивного взуття з поверхнею покриття і коректний відскік м'яча, а також з-за його недостатню пружності і еластичності перевантажують суглоби та зв'язки стопи гравця при різких прискореннях і гальмуваннях під час ігри. Технічна завдання, яке вирішується заявленою корисною моделлю, є створення модуля покриття, що володіє поліпшеними споживчими, функціональними та експлуатаційними якостями. Поставлена в задачі мета досягається тим, модуль покриття, що представляє собою пластикову плиту прямокутної форми з ґратчастою верхньою поверхнею, опорними елементами, прикріпленими знизу до ґратчастої верхньої поверхні пластикової плити, і елементами з'єднання з іншими пластиковими плитами, розміщені на бічних сторонах плити, що пластикова плита виконана у вигляді квадратних секцій з ґратчастою верхньою поверхнею, утвореною трикутними отворами; квадратні секції пластикової плити розміщені один відносно одного з постійним зазором і з'єднані між собою за допомогою U-подібних перемичок, які мають опори в нижній частині, при цьому стінки Uподібних перемичок виконані з пазами у вигляді ряду арок, кожна з яких п'ятами арки спирається на опори, виконані у вигляді суцільних або порожнистих циліндрів, або суцільних або порожнистих усічених конусів і розміщені співвісно рядів опорних елементів квадратних секцій, крім цього, грані ґратчастої верхньої поверхні пластикової плити виконані рифленими. Крім того, опорні елементи квадратних секцій і опори перемичок виконані одного діаметру, опори квадратних секцій і опори перемичок можуть бути виконані різного діаметру, зазор між суміжними квадратними секціями пластикової плити виконаний шириною рівною 2,0-3,0 мм, верхні кромки по периметру квадратних секцій заокруглені. Сукупність відмінних ознак заявленого технічного рішення дозволяє отримати раніше невідомий ефект, зумовлений тим, що виконання пластикової плити у вигляді квадратних секцій з ґратчастою верхньою поверхнею, утвореної трикутними отворами, розміщення квадратних секцій один відносно одного з постійним зазором і з'єднання їх між собою за допомогою U-подібних перемичок, які мають опори в нижній частині. Виконання стінок U- подібних перемичок з пазами у вигляді ряду арок, кожна з яких п'ятами арки спирається на опори, виконані у вигляді суцільних або порожнистих циліндрів або суцільних або порожнистих усічених конусів і розміщені співвісно рядів опорних елементів квадратних секцій. Закруглення верхніх кромок по периметру квадратних секцій та виконання граней ґратчастої верхньої поверхні пластикової плити рифленими, дає можливість досягнення технічного результату, що складається в компенсації температурних та інших деформацій покриття модулів, забезпечення пружної рухливості, еластичності поверхні покриття, забезпечення оптимального контакту спортивного взуття з пове 58368 4 рхнею покриття і коректний відскік м'яча, пом'якшення навантаження, що діє на суглоби та зв'язки стопи при різких прискореннях і гальмуваннях гравця під час ігри. Проведений аналіз заявником рівня техніки дозволив встановити, що аналоги, що характеризуються сукупностями ознак, тотожних всіма ознаками заявляється модуля покриття, вирішального завдання поліпшення споживчих, функціональних та експлуатаційних якостей покриття в цілому, відсутні. Таким чином, заявляється модуль покриття відповідає критерію корисної моделі "новизна". Викладена сутність заявленим корисної моделі пояснюється кресленнями, де: на фіг. 1 - загальний вигляд; на фіг.2 - вид знизу; на фіг. 3 - розріз А-А на фіг.2; на фіг. 4 - вид Б на фіг.3 (вид в аксонометрії знизу на нижній фрагмент модуля покриття). Модуль покриття являє собою пластикову плиту 1 прямокутної форми з ґратчастою верхньою поверхнею 2, опорними елементами 3, прикріпленими знизу до ґратчастої верхній поверхні 2 пластикової плити 1, і елементами з'єднання 4 та 5 з іншими пластиковими плитами 1, розміщені на бічних сторонах плити 1. Пластикова плита 1 виконана у вигляді квадратних секцій 6 з ґратчастою верхньою поверхнею 2, утвореної трикутними отворами 7. Квадратні секції 6 пластикової плити 1 розміщені один відносно одного з постійним зазором 8 і з'єднані між собою за допомогою U - подібних перемичок 9, які мають опори 10 в нижній частині. Стінки перемичок 9 виконані з пазами 11 в вигляді ряду арок, кожна з яких п'ятами 12 арки спирається на опори 10. Опори 10 виконані у вигляді суцільних або порожнистих циліндрів або суцільних або порожнистих усічених конусів І розміщені співвісно рядів опорних елементів 3 квадратних секцій 6. Грані ґратчастої верхньої поверхні 2 пластикової плити 1 виконані рифленими. Опори 10 перемичок 9 виконані одного діаметра або можуть бути виконані різного діаметру. Опорні елементи 3 квадратних секцій 6 і опори 10 перемичок 9 виконані порожнистими. Зазор 8 між суміжними квадратними секціями 6 пластикової плити 1 виконаний шириною рівною 2,0-3,0 мм. Верхні кромки 13 по периметру квадратних секцій 6 заокруглені. Модуль покриття працює таким чином. На вирівняну поверхню монтують суцільне покриття, розміщуючи модулі покриття поруч один з одним таким чином, щоб відбулося зачеплення між елементами з'єднання 4 та 5 одного модуля покриття з елементами з'єднання 5 і 4 іншого, суміжного модуля покриття. При роботі пропонованого модуля покриття під дією на нього температурних варіацій і навантажень, вони оптимально сприймаються і перерозподіляються складовими його елементами, в тому числі квадратними секціями 6, ґратчастою верхньою поверхнею 2, перемичками 9 і опорними елементами 3. Виконання суцільного покриття плитами 1, що мають постійний зазор 8, шириною рівний 2,0-3,0 мм, між квадратними секціями 6 усуває викривлення і спучування його ґратчастої 5 поверхні при зміні температур. Виконання стінок перемичок 9 з пазами 11 в вигляді ряду арок, за рахунок перетворення вертикальних навантажень, які сприймаються арками в бічні тиску, що діють уздовж кожного арочного кільця та протидії їм п'ятами 12 арок, покращує експлуатаційні якості покриття, його жорсткість і несучу здатність, при забезпеченні заданої пружності плит покриття в цілому. Виконання ґратчастої верхньої поверхні 2 модульного покриття запропонованої структури, виконання рифлення на їх гранях, а також закруглення верхніх крайок 13 по периметру квадратних секцій 6, забезпечує оптимальний контакт спортивного взуття з поверхнею покриття і коректний відскік м'яча, зберігаються задані обертання м'яча. 58368 6 Крім того, дає додаткові фізіологічні переваги особам за рахунок зниження навантажень на суглоби та зв'язки стопи гравця при різких прискореннях гальмуваннях під час гри. Модуль покриття виготовляється методом лиття під тиском з термопластичного матеріалу потрібного кольору і за рахунок описаних конструктивних особливостей в повній мірі забезпечує досягнення зазначеного результату. Джерела інформації: 1. Патент Російської Федерації № 2015274,30.06.1994 2. Патент Російської Федерації № 38003, 22.12. 2003. 7 58368 8 9 Комп’ютерна верстка Г. Паяльніков 58368 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
