Бойовий модуль

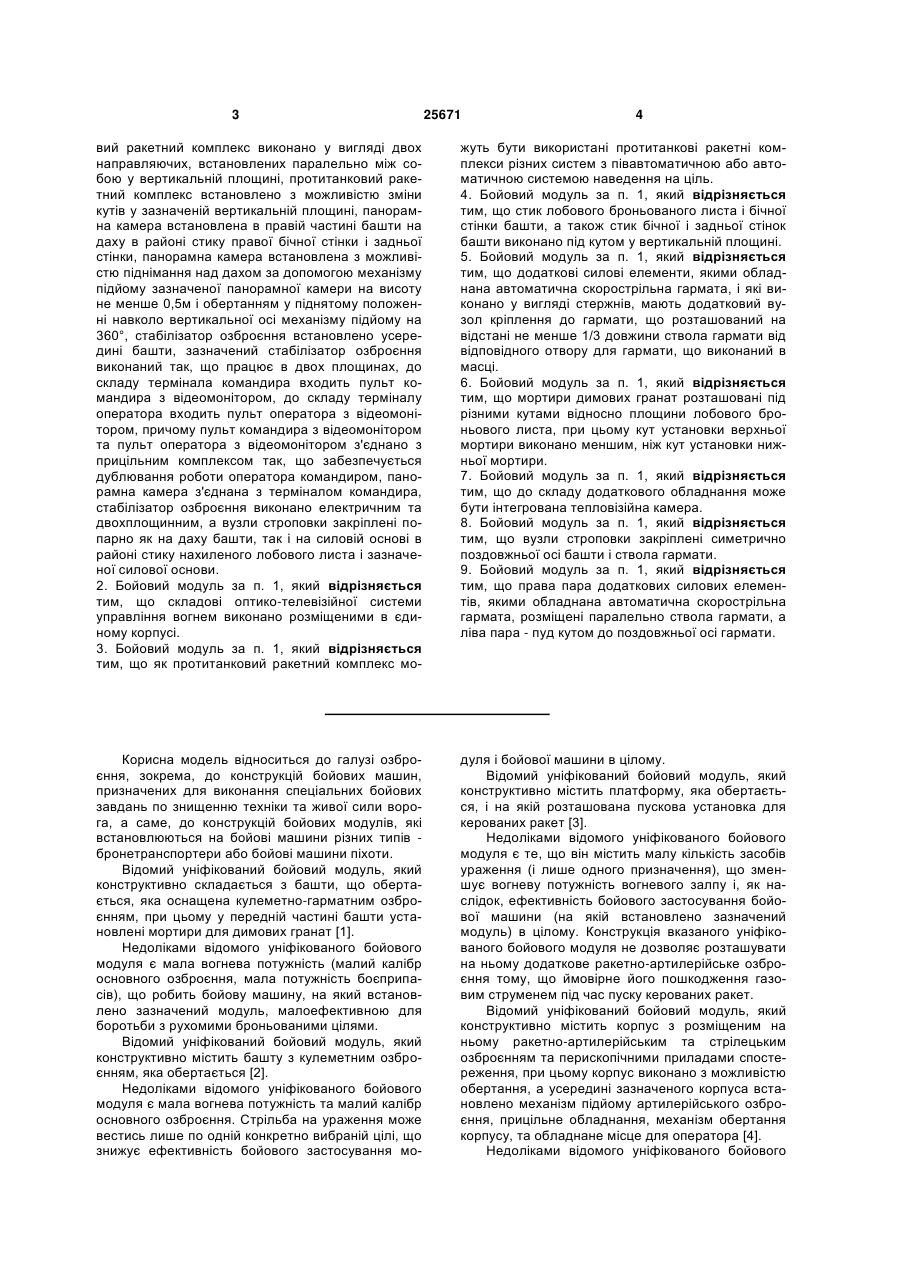

1. Бойовий модуль, який конструктивно містить башту з розміщеним в/на ній блоком озброєнням, механізмом підйому озброєння, прицільним комплексом і механізмом обертання башти, погон та комплекс управління стрільбою, зв'язаний як механічно, так і дистанційно електричним зв'язком із зазначеними складовими бойового модуля, при цьому башта виконана із з'єднаних між собою броньових листів, що створюють передню лобову стінку, бокові стінки, задню стінку та дах, погон виконано закріпленим у нижній частині башти, передній лобовий броньований лист башти встановлено під кутом до погону і вертикальної осі башти, в центральній частині зазначеного переднього броньованого листа виконано виріз для маски, башту виконано з можливістю обертання на 360° відносно її вертикальної осі, на даху башти виконано два люки, що закриваються кришками, усередині зазначеної башти розміщені ємності для боєприпасів та встановлено додаткове обладнання і системи, який відрізняється тим, що він додатково містить панорамну камеру, механізм підйому зазначеної панорамної камери, стабілізатор озброєння, приводи наведення блока озброєння, силову основу, закріплену до броньових листів башти, захисне огородження, закріплене до нижньої поверхні основи, та вузли строповки, при цьому передній броньовий нахилений лист башти виконаний плоским у вигляді трапеції, прицільний комплекс виконаний у вигляді оптико-телевізійної системи управління 2 (19) 1 3 25671 4 вий ракетний комплекс виконано у вигляді двох направляючих, встановлених паралельно між собою у вертикальній площині, протитанковий ракетний комплекс встановлено з можливістю зміни кутів у зазначеній вертикальній площині, панорамна камера встановлена в правій частині башти на даху в районі стику правої бічної стінки і задньої стінки, панорамна камера встановлена з можливістю піднімання над дахом за допомогою механізму підйому зазначеної панорамної камери на висоту не менше 0,5м і обертанням у піднятому положенні навколо вертикальної осі механізму підйому на 360°, стабілізатор озброєння встановлено усередині башти, зазначений стабілізатор озброєння виконаний так, що працює в двох площинах, до складу термінала командира входить пульт командира з відеомонітором, до складу терміналу оператора входить пульт оператора з відеомонітором, причому пульт командира з відеомонітором та пульт оператора з відеомонітором з'єднано з прицільним комплексом так, що забезпечується дублювання роботи оператора командиром, панорамна камера з'єднана з терміналом командира, стабілізатор озброєння виконано електричним та двохплощинним, а вузли строповки закріплені попарно як на даху башти, так і на силовій основі в районі стику нахиленого лобового листа і зазначеної силової основи. 2. Бойовий модуль за п. 1, який відрізняється тим, що складові оптико-телевізійної системи управління вогнем виконано розміщеними в єдиному корпусі. 3. Бойовий модуль за п. 1, який відрізняється тим, що як протитанковий ракетний комплекс мо жуть бути використані протитанкові ракетні комплекси різних систем з півавтоматичною або автоматичною системою наведення на ціль. 4. Бойовий модуль за п. 1, який відрізняється тим, що стик лобового броньованого листа і бічної стінки башти, а також стик бічної і задньої стінок башти виконано під кутом у вертикальній площині. 5. Бойовий модуль за п. 1, який відрізняється тим, що додаткові силові елементи, якими обладнана автоматична скорострільна гармата, і які виконано у вигляді стержнів, мають додатковий вузол кріплення до гармати, що розташований на відстані не менше 1/3 довжини ствола гармати від відповідного отвору для гармати, що виконаний в масці. 6. Бойовий модуль за п. 1, який відрізняється тим, що мортири димових гранат розташовані під різними кутами відносно площини лобового броньового листа, при цьому кут установки верхньої мортири виконано меншим, ніж кут установки нижньої мортири. 7. Бойовий модуль за п. 1, який відрізняється тим, що до складу додаткового обладнання може бути інтегрована тепловізійна камера. 8. Бойовий модуль за п. 1, який відрізняється тим, що вузли строповки закріплені симетрично поздовжньої осі башти і ствола гармати. 9. Бойовий модуль за п. 1, який відрізняється тим, що права пара додаткових силових елементів, якими обладнана автоматична скорострільна гармата, розміщені паралельно ствола гармати, а ліва пара - пуд кутом до поздовжньої осі гармати. Корисна модель відноситься до галузі озброєння, зокрема, до конструкцій бойових машин, призначених длявиконання спеціальних бойових завдань по знищенню техніки та живої сили ворога, а саме, до конструкцій бойових модулів, які встановлюються на бойові машини різних типів бронетранспортери або бойові машини піхоти. Відомий уніфікований бойовий модуль, який конструктивно складається з башти, що обертається, яка оснащена кулеметно-гарматним озброєнням, при цьому у передній частині башти установлені мортири для димових гранат [1]. Недоліками відомого уніфікованого бойового модуля є мала вогнева потужність (малий калібр основного озброєння, мала потужність боєприпасів), що робить бойову машину, на який встановлено зазначений модуль, малоефективною для боротьби з рухомими броньованими цілями. Відомий уніфікований бойовий модуль, який конструктивно містить башту з кулеметним озброєнням, яка обертається [2]. Недоліками відомого уніфікованого бойового модуля є мала вогнева потужність та малий калібр основного озброєння. Стрільба на ураження може вестись лише по одній конкретно вибраній цілі, що знижує ефективність бойового застосування мо дуля і бойової машини в цілому. Відомий уніфікований бойовий модуль, який конструктивно містить платформу, яка обертається, і на якій розташована пускова установка для керованих ракет [3]. Недоліками відомого уніфікованого бойового модуля є те, що він містить малу кількість засобів ураження (і лише одного призначення), що зменшує вогневу потужність вогневого залпу і, як наслідок, ефективність бойового застосування бойової машини (на якій встановлено зазначений модуль) в цілому. Конструкція вказаного уніфікованого бойового модуля не дозволяє розташувати на ньому додаткове ракетно-артилерійське озброєння тому, що ймовірне його пошкодження газовим струменем під час пуску керованих ракет. Відомий уніфікований бойовий модуль, який конструктивно містить корпус з розміщеним на ньому ракетно-артилерійським та стрілецьким озброєнням та перископічними приладами спостереження, при цьому корпус виконано з можливістю обертання, а усередині зазначеного корпуса встановлено механізм підйому артилерійського озброєння, прицільне обладнання, механізм обертання корпусу, та обладнане місце для оператора [4]. Недоліками відомого уніфікованого бойового 5 модуля є недостатня кількість озброєння, мала вогнева потужність та малий калібр основного озброєння. До недоліків уніфікованого бойового модуля відноситься й те, що озброєння, яке встановлено на башті модуля, має малу потужність боєприпасів, які застосовуються. Стрільба водночас може вестись або лише по одній цілі, коли використовується гарматне озброєння, або максимум по двох цілях, у випадку установки на машину керованого протитанкового реактивного снаряда (ракетного озброєння). При цьому виключена можливість ведення вогню по площинним цілям та по піхоті на близьких дистанціях. До недоліків відноситься й те, що у разі ураження башти гине оператор та екіпаж. Відомий уніфікований бойовий модуль, який конструктивно містить башту з розміщеним на ній озброєнням, механізмом обертання башти і перископічними приладами спостереження, та відсік для розміщення оператора, при цьому башту виконано дворівневою та з можливістю обертання, на верхній частині башти виконано люки, усередині зазначеної башти розміщені ємності для боєприпасів та встановлено механізм підйому озброєння і прицільне обладнання, а відсік для розміщення оператора виконано обладнаним місцем для оператора [5]. Недоліками уніфікованого бойового модуля є те, що у разі ураження башти гине оператор. До недоліків можна віднести й те, що дворівневість башти збільшує її габарити по висоті. Найбільш близьким технічним рішенням як по суті, так і за результатом, що досягається, яке обране за прототип, є бойовий модуль, який конструктивно містить башту з розміщеним в/на ній блоком озброєнням, механізмом підйому озброєння, прицільним комплексом і механізмом обертання башти, погон та комплекс управління стрільбою, зв'язаний як механічно, так і дистанційно електричним зв'язком із зазначеними складовими бойового модуля, при цьому башта виконана із з'єднаних між собою броньових листів, що створюють передню лобову стінку, бокові стінки, задню стінку та дах, погон виконано закріпленим у нижній частині башти, передній лобовий броньований лист башти встановлено під кутом до погону і вертикальної осі башти, в центральній частині зазначеного переднього броньованого листа виконано виріз для маски, башту виконано з можливістю обертання на 360° відносно її вертикальної осі, на даху башти виконано два люки, що закриваються кришками, усередині зазначеної башти розміщені ємності для боєприпасів та встановлено додаткове обладнання і системи [6]. Недоліками бойового модуля, який обраний за прототип, є недостатня кількість озброєння, мала вогнева потужність та малий калібр основного озброєння. До недоліків бойового модуля відноситься й те, що озброєння, яке встановлено на башті модуля, має малу потужність боєприпасів, які застосовуються. В основу корисної моделі покладено задачу шляхом розміщення на бойовому модулі додаткових приладів комплексу управління стрільбою і прицільного комплексу, так і додаткового озброєн 25671 6 ня, яке відрізняється за класом від основного, забезпечити підвищення вогневої потужності зазначеного бойового модуля. Суть корисної моделі в бойовому модулі, який конструктивно містить башту з розміщеним в/на ній блоком озброєнням, механізмом підйому озброєння, прицільним комплексом і механізмом обертання башти, погон та комплекс управління стрільбою, зв'язаний як механічно, так і дистанційно електричним зв'язком із зазначеними складовими бойового модуля, при цьому башта виконана із з'єднаних між собою броньових листів, що створюють передню лобову стінку, бокові стінки, задню стінку та дах, погон виконано закріпленим у нижній частині башти, передній лобовий броньований лист башти встановлено під кутом до погону і вертикальної осі башти, в центральній частині зазначеного переднього броньованого листа виконано виріз для маски, башту виконано з можливістю обертання на 360° відносно її вертикальної осі, на даху башти виконано два люки, що закриваються кришками, усередині зазначеної башти розміщені ємності для боєприпасів та встановлено додаткове обладнання і системи, полягає в тому, що він додатково містить панорамну камеру, механізм підйому зазначеної панорамної камери, стабілізатор озброєння, приводи наведення блока озброєння, силову основу, закріплену до броньових листів башти, захисне огородження, закріплене до нижньої поверхні основи, та вузли строповки. Суть корисної моделі полягає і в тому, що передній броньовий нахилений лист башти виконаний плоским у вигляді трапеції, прицільний комплекс виконаний у вигляді оптико-телевізійної системи управління вогнем, до складу зазначеної оптикотелевізійної системи управління вогнем входять оптичний коліматор, лазерний далекомір, вузькокутова телевізійна камера, ширококутова телевізійна камера, комутатор телевізійних сигналів обертовий контактний пристрій та пристрій нагрівання захисного скла, комплекс управління стрільбою виконаний у вигляді двох терміналів - термінала командира та термінала оператора, як озброєння використовується автоматична скорострільна гармата калібру 30 міліметрів, спарений з нею кулемет калібру 7,62 міліметра, протитанковий ракетний комплекс, автоматичний гранатомет калібру 30 міліметрів і система пуску димових гранат, яка виконана розміщеною на передній частині башти на нахиленому передньому броньованому листі з правої та лівої сторони від маски, на якій в отворах закріплено автоматичну скорострільну гармату, спарений з нею кулемет та автоматичний гранатомет, на задній стінці башти виконаний люк, що закривається кришкою, на лівій бічній стінці башти розміщено вузли кріплення протитанкового ракетного комплексу, на правій бічній стінці башти розміщено вузли кріплення оптико-телевізійної системи управління вогнем, зазначені автоматична скорострільна гармата калібру 30 міліметрів, спарений з нею кулемет калібру 7,62 міліметра та автоматичний гранатомет калібру 30 міліметрів розміщені усередині башти, автоматична скорострільна гармата встановлена по осі симетрії башти з можливістю підйому ствола на кут 45° вверх і 7 опускання ствола на кут 5° униз відносно лінії горизонту, зазначена автоматична скорострільна гармата обладнана додатковими силовими елементами, які виконано у вигляді стержнів, вільні кінці яких виконано закріпленими, відповідно, до ствола гармати і до маски, автоматичний гранатомет розміщений усередині башти поруч до лівої бічної стінки башти, спарений з автоматичною скорострільною гарматою кулемет калібру 7,62 міліметра розміщений в отворі в масці між автоматичною скорострільною гарматою і автоматичним гранатометом вище горизонтальної площини, що створена центрами отворів у масці, у які встановлено гармату і гранатомет, протитанковий ракетний комплекс виконано у вигляді двох направляючих, встановлених паралельно між собою у вертикальній площині, протитанковий ракетний комплекс встановлено з можливістю зміни кутів у зазначеній вертикальній площині, панорамна камера встановлена в правій частині башти на даху в районі стику правої бічної стінки і задньої стінки, панорамна камера встановлена з можливістю піднімання над дахом за допомогою механізму підйому зазначеної панорамної камери на висоту не менше 0,5м і обертанням у піднятому положенні навколо вертикальної осі механізму підйому на 360°, стабілізатор озброєння встановлено усередині башти, зазначений стабілізатор озброєння виконаний так, що працює в двох площинах, до складу термінала командира входить пульт командира з відеомонітором, до складу терміналу оператора входить пульт оператора з відеомонітором. Суть корисної моделі полягає також і в тому, що пульт командира з відеомонітором та пульт оператора з відеомонітором з'єднано з прицільним комплексом так, що забезпечується дублювання роботи оператора командиром, панорамна камера з'єднана з терміналом командира, стабілізатор озброєння виконано електричним та двохплощинним, а вузли строповки закріплені попарно як на даху башти, так і на силовій основі в районі стику нахиленого лобового листа і зазначеної силової основи, складові оптико-телевізійної системи управління вогнем виконано розміщеними в єдиному корпусі, як протитанковий ракетний комплекс можуть бути використані протитанкові ракетні комплекси різних систем з півавтоматичною або автоматичною системою наведення на ціль, стик лобового броньованого листа і бічної стінки башти, а також стик бічної і задньої стінок башти виконано під кутом у вертикальній площині, додаткові силові елементи, якими обладнана автоматична скорострільна гармата, і які виконано у вигляді стержнів, мають додатковий вузол кріплення до гармати, що розташований на відстані не менше 1/3 довжини ствола гармати від відповідного отвору для гармати, що виконаний в масці, мортири димових гранат розташовані під різними кутами відносно площини лобового броньового листа, при цьому кут установки верхньої мортири виконано меншим, ніж кут установки нижньої мортири, до складу додаткового обладнання може бути інтегрована тепловізійна камера, вузли строповки закріплені симетрично поздовжньої осі башти і ствола гармати, права пара додаткових силових елементів, якими облад 25671 8 нана автоматична скорострільна гармата, розміщені паралельно ствола гармати, а ліва пара - під кутом до поздовжньої осі гармати. Порівняльний аналіз технічного рішення, яке заявляється, з прототипом показує, що бойовий модуль, який заявляється, відрізняється тим, що він додатково містить панорамну камеру, механізм підйому зазначеної панорамної камери, стабілізатор озброєння, приводи наведення блока озброєння, силову основу, закріплену до броньових листів башти, захисне огородження, закріплене до нижньої поверхні основи, та вузли строповки, при цьому передній броньовий нахилений лист башти виконаний плоским у вигляді трапеції, прицільний комплекс виконаний у вигляді оптико-телевізійної системи управління вогнем, до складу зазначеної оптико-телевізійної системи управління вогнем входять оптичний коліматор, лазерний далекомір, вузькокутова телевізійна камера, ширококутова телевізійна камера, комутатор телевізійних сигналів обертовий контактний пристрій та пристрій нагрівання захисного скла, комплекс управління стрільбою виконаний у вигляді двох терміналів термінала командира та термінала оператора, як озброєння використовується автоматична скорострільна гармата калібру 30 міліметрів, спарений з нею кулемет калібру 7,62 міліметра, протитанковий ракетний комплекс, автоматичний гранатомет калібру 30 міліметрів і система пуску димових гранат, яка виконана розміщеною на передній частині башти на нахиленому передньому броньованому листі з правої та лівої сторони від маски, на якій в отворах закріплено автоматичну скорострільну гармату, спарений з нею кулемет та автоматичний гранатомет, на задній стінці башти виконаний люк, що закривається кришкою, на лівій бічній стінці башти розміщено вузли кріплення протитанкового ракетного комплексу, на правій бічній стінці башти розміщено вузли кріплення оптико-телевізійної системи управління вогнем, зазначені автоматична скорострільна гармата калібру 30 міліметрів, спарений з нею кулемет калібру 7,62 міліметра та автоматичний гранатомет калібру 30 міліметрів розміщені усередині башти, автоматична скорострільна гармата встановлена по осі симетрії башти з можливістю підйому ствола на кут 45° вверх і опускання ствола на кут 5° униз відносно лінії горизонту, зазначена автоматична скорострільна гармата обладнана додатковими силовими елементами, які виконано у вигляді стержнів, вільні кінці яких виконано закріпленими, відповідно, до ствола гармати і до маски, автоматичний гранатомет розміщений усередині башти поруч до лівої бічної стінки башти, спарений з автоматичною скорострільною гарматою кулемет калібру 7,62 міліметра розміщений в отворі в масці між автоматичною скорострільною гарматою і автоматичним гранатометом вище горизонтальної площини, що створена центрами отворів у масці, у які встановлено гармату і гранатомет, протитанковий ракетний комплекс виконано у вигляді двох направляючих, встановлених паралельно між собою у вертикальній площині, протитанковий ракетний комплекс встановлено з можливістю зміни кутів у зазначеній вертикальній площині, панорамна ка 9 мера встановлена в правій частині башти на даху в районі стику правої бічної стінки і задньої стінки, панорамна камера встановлена з можливістю піднімання над дахом за допомогою механізму підйому зазначеної панорамної камери на висоту не менше 0,5м і обертанням у піднятому положенні навколо вертикальної осі механізму підйому на 360°, стабілізатор озброєння встановлено усередині башти, зазначений стабілізатор озброєння виконаний так, що працює в двох площинах, до складу термінала командира входить пульт командира з відеомонітором, до складу терміналу оператора входить пульт оператора з відеомонітором, причому пульт командира з відеомонітором та пульт оператора з відеомонітором з'єднано з прицільним комплексом так, що забезпечується дублювання роботи оператора командиром, панорамна камера з'єднана з терміналом командира, стабілізатор озброєння виконано електричним та двохплощинним, а вузли строповки закріплені попарно як на даху башти, так і на силовій основі в районі стику нахиленого лобового листа і зазначеної силової основи, складові оптико-телевізійної системи управління вогнем виконано розміщеними в єдиному корпусі, як протитанковий ракетний комплекс можуть бути використані протитанкові ракетні комплекси різних систем з півавтоматичною або автоматичною системою наведення на ціль, стик лобового броньованого листа і бічної стінки башти, а також стик бічної і задньої стінок башти виконано під кутом у вертикальній площині, додаткові силові елементи, якими обладнана автоматична скорострільна гармата, і які виконано у вигляді стержнів, мають додатковий вузол кріплення до гармати, що розташований на відстані не менше 1/3 довжини ствола гармати від відповідного отвору для гармати, що виконаний в масці, мортири димових гранат розташовані під різними кутами відносно площини лобового броньового листа, при цьому кут установки верхньої мортири виконано меншим, ніж кут установки нижньої мортири, до складу додаткового обладнання може бути інтегрована тепловізійна камера, вузли строповки закріплені симетрично поздовжньої осі башти і ствола гармати, права пара додаткових силових елементів, якими обладнана автоматична скорострільна гармата, розміщені паралельно ствола гармати, а ліва пара - під кутом до поздовжньої осі гармати. Таким чином технічне рішення, а саме, бойовий модуль, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 подана конструктивно - компонувальна схема бойового модуля, який заявляється, у ракурсі ¾ спереду з встановленим на лівій стороні башти протитанковим ракетним комплексом, а на правій стороні башти - прицільним комплексом, на Фіг.2 показаний загальний вигляд бойового модуля, який заявляється, у ракурсі ¾ спереду справа із встановленим озброєнням та прицільним комплексом, на Фіг.3 показаний загальний вигляд бойового модуля, який заявляється, у ракурсі ¾ спереду зліва із встановленим озброєнням та прицільним комплексом, на Фіг.4 подано загальний 25671 10 вигляд бойового модуля, який заявляється, на виді збоку (з встановленим на лівій стороні башти прицільним комплексом), на Фіг.5 подано загальний вигляд бойового модуля, який заявляється, на виді зверху (із встановленим на лівій стороні башти протитанковим ракетним комплексом, на правій стороні башти - прицільним комплексом, панорамною камерою артилерійсько-стрілецьким озброєнням), на Фіг.6 подано загальний вигляд бойового модуля, який заявляється, на виді спереду із встановленим блоком озброєння, панорамною камерою та прицільним комплексом, на Фіг.7 показано розміщення озброєння та інших систем і складових елементів прицільного комплексу у внутрішній порожнині башти бойового модуля, який заявляється, на виді ззаду, на Фіг.8 показано розміщення озброєння та інших систем і складових елементів прицільного комплексу у внутрішній порожнині башти бойового модуля, який заявляється, на виді зверху, на Фіг.9 подано блок-схему розміщення озброєння та інших систем і складових елементів прицільного комплексу і комплексу управління стрільбою в башті бойового модуля, який заявляється, на Фіг.10 показаний зовнішній вигляд башти на виді збоку зліва із встановленим на бічній стінці башти прицільним комплексом та системи пуску димових гранат, на Фіг.11 показаний зовнішній вигляд башти на виді збоку справа із встановленим на бічній стінці башти протитанковим ракетним комплексом, на Фіг.12 показано розміщення на башті бойового модуля, який заявляється, прицільного комплексу, блоку мортир системи пуску димових гранат та автоматичного гранатомета, на Фіг.13 показаний зовнішній вигляд панорамної камери у піднятому над дахом башти положенні, на Фіг.14 показаний загальний вигляд елементів стабілізатора озброєння, що встановлюється у башту бойового модуля, який заявляється, на Фіг.15 показано робоче місце командира і обладнання, яке входить до складу терміналу командира, на Фіг.16 показано робоче місце оператора і обладнання, яке входить до складу терміналу оператора, на Фіг.17-18 показані варіанти розміщення на башті бойового модуля, який заявляється, іншого типу протитанкового ракетного комплексу і його допоміжного обладнання, на Фіг.19 показаний пристрій наведення протитанкового ракетного комплексу, на Фіг. 20 показаний зовнішній вигляд пускових контейнерів протитанкового ракетного комплексу і керованої ракети, що заряджається у зазначені пускові контейнери. Бойовий модуль конструктивно (як варіант конструктивного виконання) містить (див. Фіг.1-13) башту 1 (див. Фіг.1-6) з розміщеним в/на ній блоком озброєнням 2 (див. Фіг.1-6 та Фіг.12), механізмом 3 підйому озброєння, прицільним комплексом 4 (див. Фіг.1-7, Фіг.10 та Фіг.12) і механізмом 5 обертання башти, погон 6 та комплекс 7 (див. Фіг.9 та Фіг.15-16) управління стрільбою, зв'язаний як механічно, так і електричним зв'язком із зазначеними складовими бойового модуля (див. Фіг.9). Башта 1 конструктивно виконана із з'єднаних між собою броньових листів, що створюють передню лобову стінку (позиція 8), бокові стінки (позиція 9), задню стінку (позиція 10) та дах (позиція 11) (див. 11 Фіг.1-6 та Фіг.10-12). Погон 6 виконано закріпленим у нижній частині башти 1 (див. Фіг.4-7). Передній лобовий броньований лист (позиція 8) башти 1 встановлено під кутом до погону 6 і вертикальної осі (позиція «ВВ») башти 1 (див. Фіг.1-5). В центральній частині зазначеного переднього броньованого листа (позиція 8) виконано виріз (позиція 12) для маски 13 (див. Фіг.1-3 та Фіг.5-6). Башту 1 конструктивно виконано з можливістю обертання на 360° відносно її вертикальної осі (позиція «ВВ»). На даху (позиція 11) башти 1 виконано два люки (відповідно, позиція 14 і 15), що закриваються кришками (див. Фіг.1, Фіг.4-6). Усередині зазначеної башти 1 розміщені ємності 16 для боєприпасів та встановлено додаткове обладнання (позиція 17) і системи (позиція 18) (див. Фіг.7-8). Бойовий модуль додатково містить панорамну камеру 19 (див. Фіг.1, Фіг.4-6 та Фіг.13), механізм 20 підйому зазначеної панорамної камери 19, стабілізатор 21 озброєння (див. Фіг.1, Фіг.7-8 та Фіг.14), приводи 22 наведення блока озброєння (позиція 2), силову основу 23 (див. Фіг.1-8 та Фіг.10-12), закріплену до броньових листів башти, захисне огородження 24 (див. Фіг.1, Фіг.4, Фіг.6-7), закріплене до нижньої поверхні 25 силової основи 23, та вузли 26 строповки (див. Фіг.1, Фіг.4-6). Конструктивно передній броньовий нахилений лист (позиція 8) башти 1 виконаний плоским у вигляді трапеції (див. Фіг.1-4). Прицільний комплекс 4 виконаний у вигляді оптико-телевізійної системи управління вогнем. До складу зазначеної оптико телевізійної системи управління вогнем (позиція 4) входять оптичний коліматор 27, лазерний далекомір 28, вузькокутова телевізійна камера 29, ширококутова телевізійна камера 30, комутатор 31 телевізійних сигналів, обертовий контактний пристрій 32 (див. Фіг.9). Комплекс 7 управління стрільбою виконаний у вигляді двох терміналів (позиції 33 та 34) (див. Фіг.9 та Фіг.15-16). До складу зазначеної оптико-телевізійної системи управління вогнем (позиція 4) також входять пристрій 35 нагрівання захисного скла. Як озброєння (позиція 2) використовується автоматична скорострільна гармата (позиція 36) калібру 30 міліметрів (наприклад, марки ЗТМ-1 чи 2А72, які мають стрічкову подачу боєприпасів, темп стрільби 330 пострілів за хвилину, дальність стрільби - 2000...4000м, дальність прямого пострілу БТ снарядами при висоті цілі 2м - 1100м, стрільба по повітряним цілям 2000...2500м), спарений з гарматою 36 кулемет (позиція 37) калібру 7,62 міліметра (наприклад, марки ПКТ (КТ-7,62), які мають скорострільність 700...800 пострілів за хвилину, прицільну дальність стрільби - 2000м), протитанковий ракетний комплекс (позиція «ПРК») (наприклад, марки «Бар'єр», який має калібр бойової частини 130мм і споряджається керованою ракетою з кумулятивною тандемною бойовою частиною (див. Фіг.20), що має бронепробивальність не менше 800мм на дальності 100...5000м, і розміщується у пусковому контейнері (позиція «ПК») - див. Фіг.17-18 і Фіг.20), автоматичний гранатомет (позиція 38) калібру 30 міліметрів (наприклад, марки АГ-17 чи АГС-17, який має мінімальний темп стрільби 50...100 пострілів за хвилину, максимальний - 350...400 пострі 25671 12 лів за хвилину, та максимальну дальність стрільби - 2000м) і система (позиція 39) пуску димових гранат (наприклад, марки «Туча» калібру 81мм, кількістю 6 мортир, що споряджені димовими гранатами марки 3Д6, ГД1 чи 3Д17), яка виконана розміщеною на передній частині башти 1 на нахиленому передньому броньованому листі (позиція 8) з правої та лівої сторони від маски 13 (див. Фіг.1-6, Фіг.10-12 та Фіг.17-18). Конструктивно на масці 13 в її отворах закріплено автоматичну скорострільну гармату 36, спарений з нею кулемет 37 та автоматичний гранатомет 38 (див. Фіг.1-6 та Фіг.17-18). На задній стінці 10 башти 1 виконаний люк 40, що закривається кришкою (див. Фіг.4-5). На лівій бічній стінці 9 башти 1 розміщено вузли кріплення 41 протитанкового ракетного комплексу (позиція «ПРК») (див. Фіг.1-2, Фіг.5-8, Фіг.11 та Фіг.17-18), а саме, пускових контейнерів із розміщеними у них керованими ракетами (див. Фіг. 20) і пристрою наведення (див. Фіг.19). На правій бічній стінці 9 башти 1 розміщено вузли кріплення 42 оптико-телевізійної системи управління вогнем (позиція 4) (див. Фіг.1-7, Фіг.10, Фіг.12 та Фіг.17-18). Зазначені автоматична скорострільна гармата (позиція 36) калібру 30 міліметрів, спарений з нею кулемет (позиція 37) калібру 7,62 міліметра та автоматичний гранатомет (позиція 38) калібру 30 міліметрів розміщені усередині башти 1, при цьому конструктивно автоматична скорострільна гармата (позиція 36) встановлена по осі симетрії башти 1 з можливістю підйому ствола (позиція 43) на кут 45° вверх і опускання ствола на кут 5° униз відносно лінії горизонту (див. Фіг.4). Зазначена автоматична скорострільна гармата (позиція 36) обладнана додатковими силовими елементами (позиція 44), які виконано у вигляді стержнів, вільні кінці яких виконано закріпленими, відповідно, до ствола (позиція 43) гармати (позиція 36) у передньому вузлі кріплення (позиція «А») і до маски (позиція 13) в задньому вузлі кріплення (позиція «Б») (див. Фіг.13, Фіг.5-6, Фіг.8, Фіг.10 та Фіг.17-18). Автоматичний гранатомет (позиція 38) розміщений усередині башти 1 поруч до лівої бічної стінки (позиція 9) башти 1 (див. Фіг. 5-8 та Фіг. 12). Автоматичний гранатомет 38 виконано обладнаним збірником ланок (позиція «ЗЛ») гранатної стрічки (див. Фіг.7 та Фіг.8). Спарений з автоматичною скорострільною гарматою (позиція 36) кулемет (позиція 37) калібру 7,62 міліметра розміщений в отворі в масці (позиція 13) між автоматичною скорострільною гарматою (позиція 36) і автоматичним гранатометом (позиція 38) вище горизонтальної площини, що створена центрами отворів у масці (позиція 13), у які встановлено гармату (позиція 36) і гранатомет (позиція 38) (наприклад, вище зазначеної горизонтальної площини на 12мм - див. Фіг.6 та Фіг.17-18). Протитанковий ракетний комплекс (позиція «ПРК») виконано у вигляді двох направляючих, встановлених паралельно між собою у вертикальній площині (див. Фіг.1-3, Фіг.5-6, Фіг.8, Фіг.11). Протитанковий ракетний комплекс (позиція «ПРК») конструктивно містить пускові контейнери (позиція «ПК» - див. Фіг.20) з розміщеними в них керованими реактивними снарядами (ракетами) (див. Фіг.13, Фіг.5-6, Фіг.8, Фіг.11, Фіг.17-18 та Фіг.20). Проти 13 танковий ракетний комплекс (позиція «ПРК») встановлено з можливістю зміни кутів у зазначеній вертикальній площині (див. Фіг.1). Панорамна камера 19 встановлена в правій частині башти 1 на даху 11 в районі стику правої бічної стінки 9 і задньої стінки 10 (див. Фіг.1, Фіг.3-6 та Фіг.13). Зазначена панорамна камера 19 встановлена з можливістю піднімання над дахом 11 за допомогою механізму підйому 20 зазначеної панорамної камери 19 на висоту не менше 0,5м (див. Фіг.13) і обертанням у піднятому положенні навколо вертикальної осі механізму підйому (позиція 20) на 360°. Стабілізатор озброєння 21 (див. Фіг.14) встановлено усередині башти 1, при цьому зазначений стабілізатор озброєння 21 виконаний так, що працює в двох площинах. До складу одного з терміналів (позиція 33) входить пульт 45 командира з відеомонітором 46 (див. Фіг.9 та Фіг.15), до складу другого терміналу (позиція 34) входить пульт 47 оператора з відеомонітором (позиція 48) (див. Фіг.9 та Фіг.16), причому пульт 45 командира з відеомонітором 46 та пульт 47 оператора з відеомонітором 48 з'єднано з прицільним комплексом 4 (див. Фіг.9) так, що забезпечується дублювання роботи оператора командиром. Панорамна камера 19 з'єднана з терміналом 33 командира (див. Фіг.9). Стабілізатор озброєння 21 виконано електричним та двохплощинним. Вузли строповки 26 закріплені попарно як на даху 11 башти 1, так і на силовій основі 23 в районі стику нахиленого лобового листа (позиція 8) і зазначеної силової основи 23 (див. Фіг.1, Фіг.4-6, Фіг.12). Складові оптикотелевізійної системи управління вогнем (позиція 7) виконано розміщеними в єдиному корпусі (див. Фіг.1-7, Фіг.12 та Фіг.17-18). Як протитанковий ракетний комплекс (позиція «ПРК») можуть бути використані протитанкові ракетні комплекси різних систем (наприклад, марки «Конкурс» (чи модернізований його варіант 9М113М) з півавтоматичною або автоматичною системою наведення на ціль (див. Фіг.17-18). Стик лобового броньованого листа (позиція 8) і бічної стінки (позиція 9) башти 1, а також стик бічної (позиція 9) і задньої (позиція 10) стінок башти 1 виконано під кутом у вертикальній площині (див. Фіг.5, Фіг.8). Додаткові силові елементи 44, якими обладнана автоматична скорострільна гармата (позиція 36), і які виконано у вигляді стержнів, мають додатковий вузол кріплення (позиція «В») до гармати 36, що розташований на відстані f не менше 1/3 довжини L ствола 43 гармати 36 від відповідного отвору для гармати, що виконаний в масці 13 (див. Фіг.1, Фіг.5, Фіг.8, Фіг.10 та Фіг.17-18). Мортири (позиція 39) димових гранат розташовані під різними кутами відносно площини лобового броньового листа 8, при цьому кут установки верхньої мортири (позиція 39) виконано меншим, ніж кут установки нижньої мортири (позиція 39) (див. Фіг.1-3, Фіг.5-6, Фіг.10, Фіг.12 та Фіг.1718). Конструктивно до складу додаткового обладнання 17 може бути інтегрована тепловізійна камера (позиція «X») (як варіант конструктивного виконання) (див. Фіг.9). Вузли строповки 26 закріплені симетрично поздовжньої осі башти 1 і ствола 43 гармати 36 (див. Фіг.1-6 та Фіг.17-18). Направляючі (мортири 39) для димових гранат виконано 25671 14 об'єднаними у блоки по три штуки (як варіант конструктивного виконання), а кожний з зазначених блоків виконано жорстко закріпленим на силових кронштейнах 49 (див. Фіг.1-6, Фіг.10, Фіг.12 та Фіг.17-18). До протитанкового ракетного комплексу (позиція «ПРК») входить прилад 50 (пристрій наведення - див. Фіг.17-19), який встановлено паралельно направляючих 51 для кріплення пускових контейнерів (позиція «ПК») (див. Фіг.1-9, Фіг.17-18 та Фіг.20). Конструктивно і технологічно права пара додаткових силових елементів 44, якими обладнана автоматична скорострільна гармата 36, розміщені паралельно ствола 43 гармати 36, а ліва пара - під кутом до подовжньої осі (позиція «ПВГ») гармати 36 (див. Фіг.1-3, Фіг.5-6, Фіг.8, Фіг.10 та Фіг.17-18 - як варіант конструктивного виконання). Бойовий модуль конструктивно і технологічно розміщується на місці штатної башти бронетранспортера, який модернізується. Робота бойового модуля у складі бойової машини (наприклад, бронетранспортерів типу БТР70 або БТР-80) здійснюється наступним чином. При підготовці бойової машини, яка обладнана бойовим модулем, до бойового застосування, встановлюють пускові контейнери (позиція ПК» див. Фіг.20) протитанкового ракетного комплексу (позиція «ПРК») (які споряджені керованими реактивними снарядами - див. Фіг.20), при цьому зазначені пускові контейнери (позиція ПК») протитанкового ракетного комплексу (позиція ПРК») встановлюють на башті 1 на направляючих 51 (на бічних вузлах 41 кріплення протитанкового ракетного комплексу). Автоматична скорострільна гармата 36 споряджається снарядами (в ємності 16 для гармати 36 заряджається 400 штук 30-мм патронів, з них 200 патронів є готовими для стрільби як варіант конструктивного виконання), автоматичний гранатомет 38 споряджається гранатами (у стрічку заряджається 87 пострілів до гранатомету калібру 30-мм, з них 29 пострілів є готовими для стрільби - як варіант конструктивного виконання), а кулемет 37 - патронами калібру 7,62-мм (в ємності 16 для кулемета 37 заряджається 2000 штук 7,62-мм патронів, з них 500 патронів є готовими для стрільби - як варіант конструктивного виконання). До автоматичного гранатомету 38 приєднується збірник (позиція «ЗЛ») гільз та елементів гранатної стрічки. Спорядження автоматичної скорострільної гармати 36 та кулемета 37 здійснюється через технологічні люки 14, 15 та 40, які виконано на башті 1, відповідно на даху 11 та на задній стінці 10 (див. Фіг.1, Фіг.4-6 та Фіг.17-18). Пускові мортири системи 39 пуску димових гранат споряджаються зазначеними гранатами (наприклад, марки 3Д6, ГД1 та 3Д17 калібру 81-мм), які вставляються в направляючі (мортири) (що закріплені на силових кронштейнах 49 - див. Фіг.1-3 та Фіг.12). Перевіряється кріплення стержневих силових елементів 44 фіксації гармати 36 в вузлах (позиції «А», «Б» і «В») (які виконано на стволі 43 зазначеної гармати 36) та в вузлах 52, які виконано на масці 13, розміщеної у вирізу 12 похиленого лобового броньованого листа 8 корпуса башти 1 (див. Фіг.1-3, Фіг.5-6 та Фіг.17-18). Також перевіряється чистота засклення комплексу управління 15 стрільбою 7 (див. Фіг.2-3 та Фіг.12) та панорамної камери 19 (див. Фіг.13). Після цього водій, командир та оператор (водій, командир та оператор на Фіг.1-18 - не показані) займають свої місця, відповідно, у відділенні керування бойової машини, наприклад, у бронетранспортері. Оператор зі свого місця за допомогою пульта 47 і відеомонітора 48 (див. Фіг.16) керує роботою оптико-телевізійної системи управління вогнем (позиція 7), стабілізатором 21 озброєння (позиція 2) та підйомним механізмом 3 автоматичної скорострільної гармати 36. При цьому оператор перевіряє апаратуру протитанкового ракетного комплексу (позиція «ПРК») та приладу 50 (див. Фіг.19), автоматичного гранатомета 38, автоматичної скорострільної гармати 36, системи 39 пуску димових гранат, стабілізатора 21 озброєння, прицільного комплексу 4 (до якого входять оптичний коліматор 27, лазерний далекомір 28, вузькокутова телевізійна камера 29, ширококутова телевізійна камера 30, комутатор 31 телевізійних сигналів, обертовий контактний пристрій 32 (див. Фіг. 9) (до складу зазначеної оптико-телевізійної системи управління вогнем (позиція 4) також входять пристрій 35 нагрівання захисного скла). Аналогічні операції може здійснювати командир, використовуючи свій пульт 45 та відеомонітор 46 (див. Фіг. 15) (що входять до комплексу 7 управління стрільбою і зв'язаний з панорамною камерою 19). Зазначений комплекс 7 управління стрільбою разом з прицільним комплексом 4 (див. Фіг. 9) забезпечує: - виявлення і спостереження наземних цілей і навколишнього оточення за допомогою телевізійної передавальної камери (у двох полях зору) на тлі поверхні, що підстилається, у денних і нічних умовах; - відображення на екрані відеомонітора блока керування зображення наземних цілей і навколишнього оточення, а також службової алфавітноцифрової інформації; - вимір дальності до виявленої оператором цілі за допомогою лазерного далекоміра; - електронну вивірку далекоміра і телевізійного каналів з робочого місця оператора і командира; - автоматичне визначення кутів прицілювання обраної зброї і відображення їхній чисельного значення на екрані відеомонітора блока керування (командира і оператора); - керування механізмами бойової машини, у тому числі видачу команд у забезпечення обведення надбудов бойової машини при наведенні зброї; - візування цілі і ракети при стрільбі протитанковим ракетним комплексом; - автоматизований контроль апаратури, що входить до складу бойового модуля; - огляд місцевості на 360° за допомогою панорамної камери (що піднімається над дахом бойового модуля. Спостереження за зовнішнім простором при русі бойової машини оператор і командир здійснює через перископічні прилади спостереження, 25671 16 які встановлено в бойовій машині, та за допомогою своїх відеомоніторів (відповідно, позиції 46 в 48) (див. Фіг.15-16). При цьому командир здійснює спостереження за зовнішнім простором також і за допомогою панорамної камери 19, яку він піднімає за допомогою механізму 20 (див. Фіг.13). Бойове застосування бойового модуля може здійснюватись у різних варіантах, наприклад: - стрільба керованими реактивними снарядами (ракетами - див. Фіг.20) з пускових контейнерів (позиція «ПК» - див. Фіг.20) протитанкового ракетного комплексу (позиція «ПРК»), розташованих на направляючих 51 на башті 1, що закріплені (з можливість зміни кута в вертикальній площині) на правій бічній стінці 9 башти 1; - стрільба зі штатної автоматичної скорострільної гармати 36; - стрільба з кулемета 37, який є спареним з автоматичною скорострільною гарматою 36; - стрільба з автоматичного гранатомета 38; - стрільба водночас з усіх засобів ураження (позиції 36, 37, 38 та «ПРК»), включаючи систему 39 пуску димових гранат, та інше. Для проведення стрільби по цілях оператор (або командир) вмикають стабілізатор 21 озброєння (див. Фіг.14). Встановлений на башту 1 стабілізатор 21 озброєння 2 працює в двох площинах. При цьому стабілізатор 21 озброєння конструктивно зв'язаний з системами управління вогнем автоматичної гармати 36, протитанкового ракетного комплексу («ПРК»), автоматичного гранатомета 38 та кулемета 37. За допомогою комплексу 7 управління стрільбою та прицільного комплексу 4 з гармати, кулемета, автоматичного гранатомета та протитанкового ракетного комплексу може вестись як з місця, так і при русі бойової машини (як вдень, так і вночі), при конструктивному встановленні зазначеного модуля на бойову машину. Стрільба керованими ракетами (див. Фіг.20) з пускових контейнерів (позиція «ПК» - див. Фіг.20) протитанкового ракетного комплексу (позиція «ПРК»), розташованих на направляючих 51 на башті 1 (див. Фіг.1-3, Фіг.5-6, Фіг.11 та Фіг.17-18), може вестись на 360° за азимутом шляхом повороту башти 1 на погоні 6 (що закріплений до силової основи 23) (див. Фіг.1, Фіг.4, Фіг.7-8). При цьому наведення керованої ракети здійснюється за допомогою приладу 50 (прилад наведення - див. Фіг.19). Поворот башти 1 здійснюється за допомогою механізму 5 обертання башти (див. Фіг.1). В цьому діапазоні кутів повороту башти 1 можлива зміна кута підвищення автоматичної скорострільної гармати 36 (див. Фіг.4), кулемета 37, автоматичного гранатомета 38 та пускових контейнерів (позиція «ПК» - див. Фіг.20) протитанкового ракетного комплексу (позиція «ПРК») шляхом зміни кута установки їх направляючих 51 (див. Фіг.1), розміщених в вузлах 41 кріплення озброєння (а саме, протитанкового ракетного комплексу). Наведення на ціль керованих ракет протитанкового ракетного комплексу (позиція «ПРК») здійснюється за допомогою приладу 50 (див. Фіг.1-2, Фіг.5-9 та Фіг.1719) (який з'єднаний з комплексом 7 управління стрільбою, а саме, з терміналами командира (позиція 33) та терміналом оператора (позиція 34)). 17 Прилад 50 (див. Фіг.19) встановлюється біля пускових контейнерів (позиція «ПК» - див. Фіг.20) (прилад 50 конструктивно закріплюється до вузлів 41 кріплення озброєння) (див. Фіг.1-2, Фіг.5-8, Фіг.11 та Фіг.17-18). Стрільбою з пускових контейнерів (позиція «ПК» - див. Фіг.20) протитанкового ракетного комплексу (позиція «ПРК»), з автоматичної скорострільної гармати 36, кулемета 37, автоматичного гранатомета 38 та гранатами з системи 39 пуску димових гранат (див. Фіг. 12) керує або оператор, або командир (див. Фіг.9, Фіг.15-16). Наведення зазначеного озброєння на ціль оператор (або командир) здійснює за допомогою стабілізатора 21 озброєння (див. Фіг.14), а також за допомогою оптико-телевізійної системи управління вогнем (позиція 4), до складу якої входять: оптичний коліматор 27, - лазерний далекомір 28, вузькокутова телевізійна камера 29, - ширококутова телевізійна камера 30, - комутатор 31 телевізійних сигналів, - обертовий контактний пристрій 32, - пристрій 35 нагрівання захисного скла (див. Фіг.9). До складу додаткового обладнання може бути інтегрована тепловізійна камера (що буде входить до складу зазначеного прицільного комплексу 4) (див. Фіг.9). Як стрілецьке озброєння в бойовому модулі, який заявляється, використовується автоматична скорострільна гармата 36 (калібру 30-мм), кулемет 37 (калібру 7,62-мм), який конструктивно виконано спареним з гарматою 36, та автоматичний гранатомет 38 (калібру 30-мм) (див. Фіг.3). При стрільбі з автоматичного гранатомету 38 ланки гранатної стрічки збираються до збірника (позиція «ЗЛ»), який виконано закріпленим на корпусі зазначеного автоматичного гранатомета 38 з його лівої сторони (див. Фіг.7-8). Для постановки димової завіси (на дальності 250...300 метрів) використовують систему 39 пуску димових гранат (див. Фіг.12), яку, як варіант конструктивного виконання, встановлюють на передній стінці 8 (на нахиленому броньовому листі) башти 1 на силових кронштейнах 49 (з правої та лівої сторони вирізу 12 для маски 13) (див. Фіг.1-6, Фіг.10, Фіг.12 та Фіг.17-18). При цьому мортири (пускові установки) зазначеної системи 39 пуску димових гранат поєднують в блоки, наприклад, по три мортири у блоці (див. Фіг.1-6, Фіг.10, Фіг.12 та Фіг.1718). Конструктивно (за тактичними вимогами) мортири (позиція 39) димових гранат розташовані під різними кутами відносно площини лобового броньового листа 8, при цьому кут установки верхньої мортири (позиція 39) виконано меншим, ніж кут установки нижньої мортири (позиція 39) (див. Фіг.5-6, Фіг.12 та Фіг.17-18). Як систему 39 пуску димових гранат конструктивно можливо встановити на зазначену башту 1 систему пуску димових гранат калібром 81-мм (наприклад, марки 3Д6, ГД1 та 3Д17 - див. Фіг.12). У нічний час або при недостатній видимості (наприклад, в тумані) наведення озброєння на ціль здійснюється за допомогою вузькокутової телевізійної камери 29 та/або ширококутової телевізійної камери 30. Пошук цілі по азимуту здійснюється команди 25671 18 ром за допомогою панорамної камери 19, яку він піднімає за допомогою механізму 20 підйому (див. Фіг.13). Для пошуку цілі панорамна камера 19 обертається на кут 360°. При роботі панорамної камери 19 відеосигнал потрапляє на термінал 33 командира, а саме, на відеомонітор 46 командира (див. Фіг.9 та Фіг.15). Підвищення ефективності застосування бойового модуля, який заявляється, сумісно з бойовою машиною, на яку він встановлюється, у порівнянні з прототипом досягається за рахунок збільшення його вогневої потужності шляхом установки на башті зазначеного бойового модуля додаткового стрілецького та ракетного озброєння, збільшення кількості вогневих установок і, як наслідок, кількості бойових вражаючих елементів у залпі. Підвищення ефективності застосування бойового модуля, який заявляється, досягається також за рахунок встановлення на ньому панорамної камери, що здійснює огляд місцевості на 360°, більш ефективного комплексу управління стрільбою, який виконано у вигляді двох терміналів - термінала командира та термінала оператора, та більш ефективного прицільного комплексу, який виконано у вигляді оптико-телевізійної системи управління вогнем, до складу якої входять оптичний коліматор, лазерний далекомір, вузькокутова телевізійна камера, ширококутова телевізійна камера, комутатор телевізійних сигналів, обертовий контактний пристрій та пристрій нагрівання захисного скла, при цьому підвищення ефективності комплексу управління стрільбою досягається тим, що до складу зазначених терміналів конструктивно входять пульт з відеомонітором, причому пульт командира з відеомонітором та пульт оператора з відеомонітором з'єднано з прицільним комплексом так, що забезпечується дублювання роботи оператора командиром. З використанням зазначеного комплексу управління стрільбою стрільба може вестись не лише по одиночних цілях, а й по площинним, включаючи колони техніки і живої сили, а також по піхоті, яка знаходиться на близьких дистанціях. Можлива ефективна боротьба і з повітряними цілями, що летять на низькій висоті (літаками та вертольотами). Зазначеними бойовими модулями, що заявляється, з розміщеним на них озброєнням можливо модернізувати такі бойові машини, як БТР-70, БТР-80, або такі, як БМП-1, БМД-1, БРДМ2. Бойовий модуль, який заявляється, може бути встановленим на модернізовані вантажні автомобілі, на залізничні платформи, тощо. Бойовий модуль, який заявляється, також може бути встановленим на десантні кораблі ВМС України, військові катера та катера прикордонних військ, на бойові кораблі ВМС України. Джерела інформації: 1. Справочник "Вооружение и техника", Серия "Иностранные армии», Военное издательство Министерства обороны СССР, М., 1982р., стор. 177178 - аналог. 2. Справочник "Вооружение и техника", Серия "Иностранные армии», Военное издательство Министерства обороны СССР, М., 1982р., стр. 184185 - аналог. 19 3. Справочник "Вооружение и техника", Серия "Иностранные армии», Военное издательство Министерства обороны СССР, М., 1982р., стр. 121122 - аналог. 4. Боевая машина пехоты БМП-1. Техническое описание и инструкция по эксплуатации. Военное издательство Министерства обороны СССР, М., 25671 20 1979р., 624с., стр. 5-14, рис. 1-5 - аналог. 5. Патент України №54343 А від 17.02.2003 «Уніфікований бойовий модуль», МПК 7 F 41 Н 7/00, F 41 A 23/00 - аналог. 6. Патент Російської Федерації №2002199 С1, МПК 7 F 41 Н 7/02, 1993 - прототип. 21 25671 22 23 25671 24 25 25671 26 27 25671 28 29 25671 30 31 Комп’ютерна верстка Л. Купенко 25671 Підписне 32 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
