Комбінований пристрій викидання хибних цілей
Номер патенту: 42345
Опубліковано: 25.06.2009
Автори: Архипов Микола Іванович, Туренко Сергій Михайлович, Альошин Олександр Михайлович
Формула / Реферат
1. Комбінований пристрій викидання хибних цілей, який містить дві балки зі знімними касетами, пульт керування, коробку керування, штепсельний роз'єм та реле часу, при цьому балка містить додатковий контакт, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщені датчик імпульсів з розподільними колодками та мікровимикачами типу Д703, редуктор, кулачки з контактними пластинами та електродвигун, коробка керування містить три реле, знімна касета виконана у вигляді обойми з циліндричними вертикальними стволами для розміщення виробів-відбивачів, зазначена знімна касета виконана у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплені сталеві накладки, на зазначених сталевих накладках виконано приливок обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщений підпружинений штир мінусового проводу з пробкою, які з'єднані між собою проводом БПВЛ, зазначений штир розміщено перпендикулярно верхній частині знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплена пластина, в якій виконано вирізи/отвори, що розміщені осесиметрично відносно циліндричних вертикальних стволів для розміщення виробів-відбивачів та отворів під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлена втулка, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між торцевими поверхнями фігурного профілю та кришки, а також в районі контакту пластини касети з фігурним профілем розміщені гумові ущільнення, другий кінець зазначеної балки, що є протилежним пустотілій обоймі, виконано у вигляді кронштейна, у профілі балки виконано вертикальні отвори, в яких розміщені ізоляційні втулки, над кожною втулкою встановлені колодки із сталевими підпружиненими контактами, у нижній частині балки розміщено два спеціальних болти/півосі кріплення касети до балки, які защіпаються підпружиненими штифтами/фіксаторами, у верхній частині балки розміщені два сталевих штирі для фіксації положення касети відносно стальних підпружинених контактів, кожний із зазначених підпружинених контактів з'єднано проводом з відповідним контактом розподільних колодок датчика імпульсів, знімна касета розміщена між обоймою та кронштейном, підпружинений штир мінусового проводу встановлений з можливістю контакту з мінусовим контактом балки, зазначена знімна касета виконана з магнієвого сплаву, пластина касети виконана з нержавіючої сталі, корпуси балки та датчика імпульсів виконано з магнієвого сплаву, пульт керування виконано з алюмінію, який відрізняється тим, що циліндричні вертикальні стволи для розміщення виробів-відбивачів знімної касети виконано принаймні двох калібрів - 50 мм та 26 мм, при цьому кількість циліндричних вертикальних стволів калібру 50 мм виконана переважно меншою, ніж кількість циліндричних вертикальних стволів калібру 26 мм, причому циліндричні вертикальні стволи калібру 26 мм розташовані в один, два чи більше рядів відносно бічних стінок знімної касети, зазначені циліндричні вертикальні стволи калібру 26 мм розташовані в рядах або паралельно між собою у поперечній площині знімної касети, або у шаховому порядку, зазначені циліндричні вертикальні стволи одного калібру розміщені або у рядах уздовж своєї бічної сторони знімної касети, або у рядах уздовж поздовжньої осі знімної касети з чергуванням циліндричних вертикальних стволів різних калібрів між собою по рядах, або з групуванням/зосередженням циліндричних вертикальних стволів одного калібру в зоні відносно іншої зони, де згруповані/зосереджені циліндричні вертикальні стволи іншого калібру.

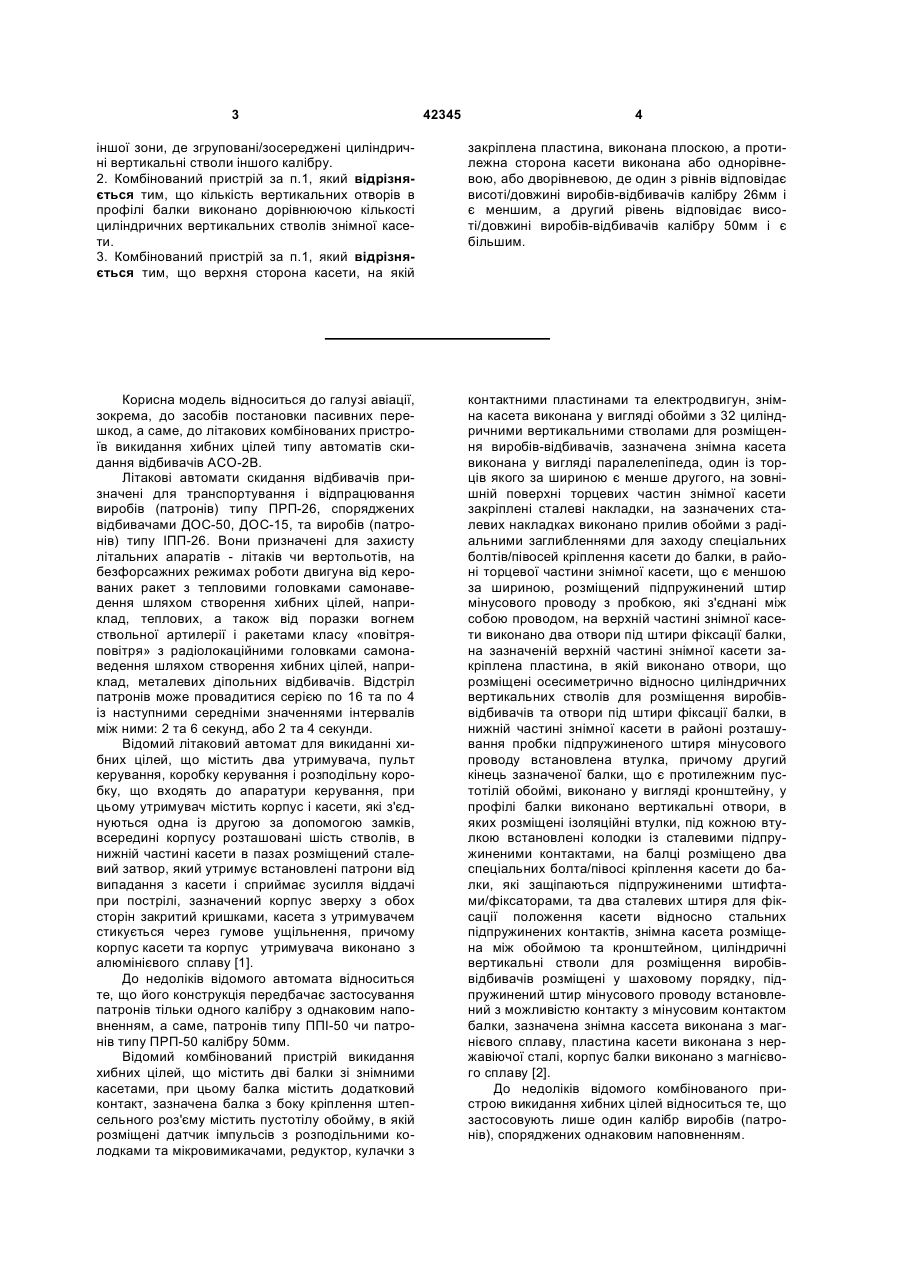

2. Комбінований пристрій за п. 1, який відрізняється тим, що кількість вертикальних отворів в профілі балки виконано дорівнюючою кількості циліндричних вертикальних стволів знімної касети.
3. Комбінований пристрій за п. 1, який відрізняється тим, що верхня сторона касети, на якій закріплена пластина, виконана плоскою, а протилежна сторона касети виконана або однорівневою, або дворівневою, де один з рівнів відповідає висоті/довжині виробів-відбивачів калібру 26 мм і є меншим, а другий рівень відповідає висоті/довжині виробів-відбивачів калібру 50 мм і є більшим.
Текст

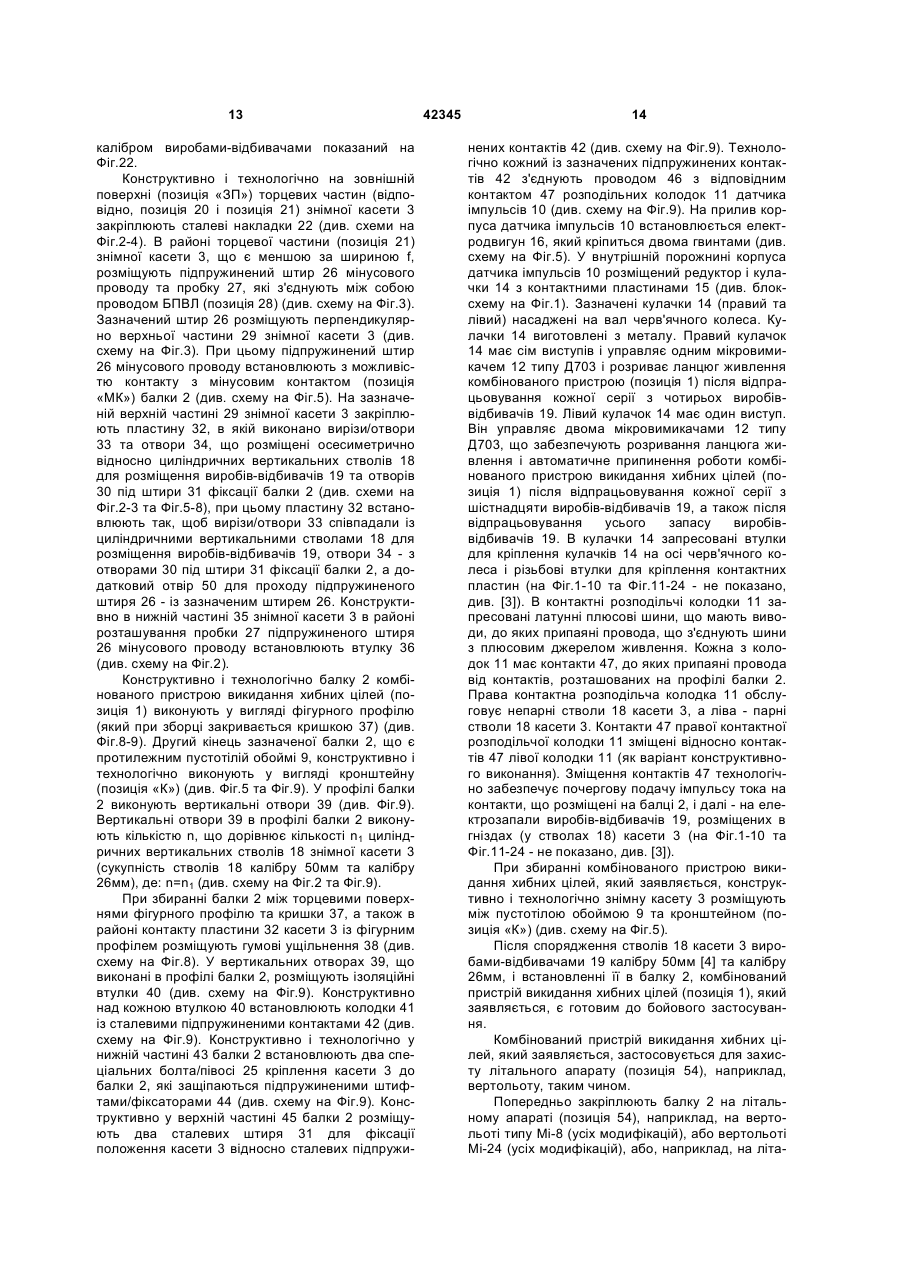

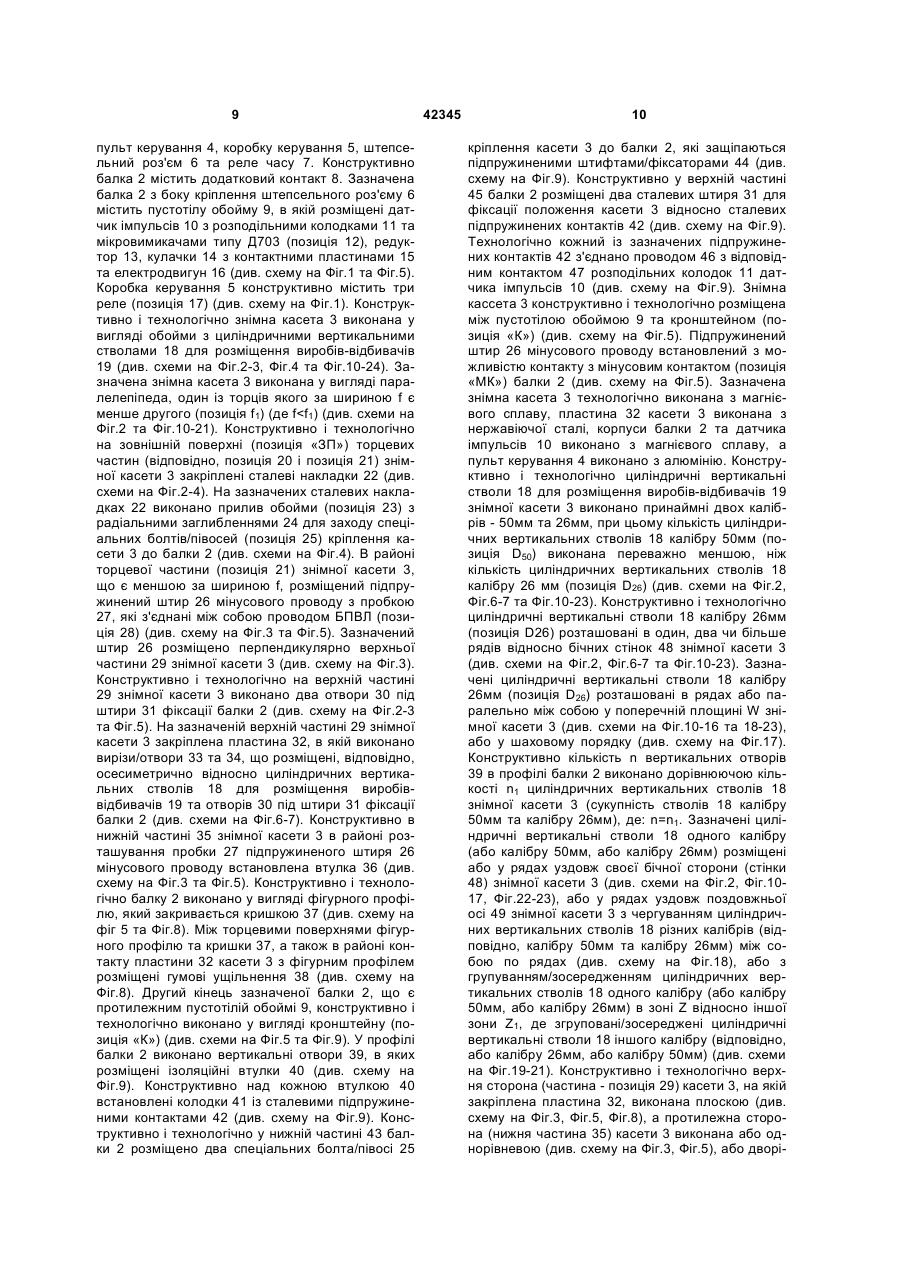

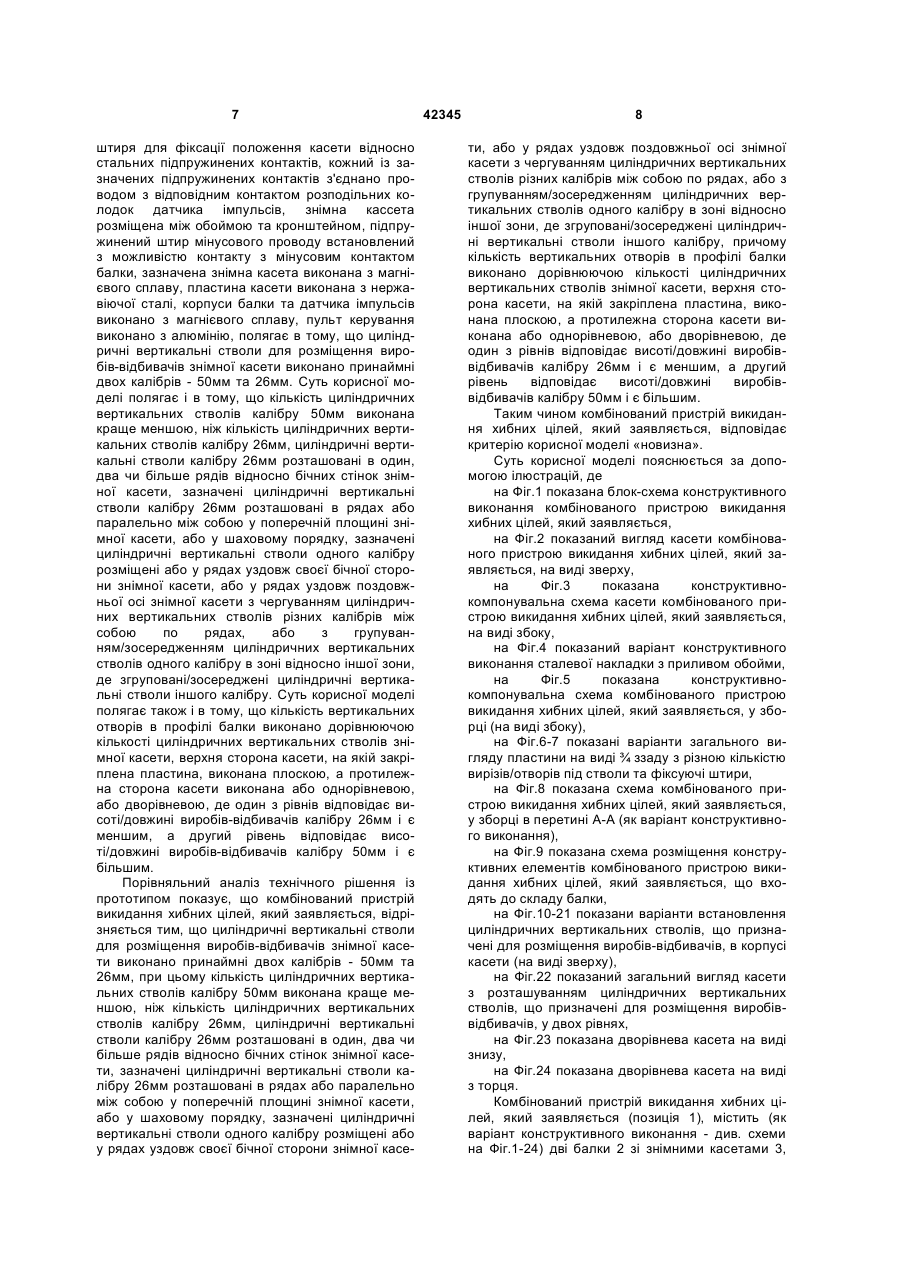

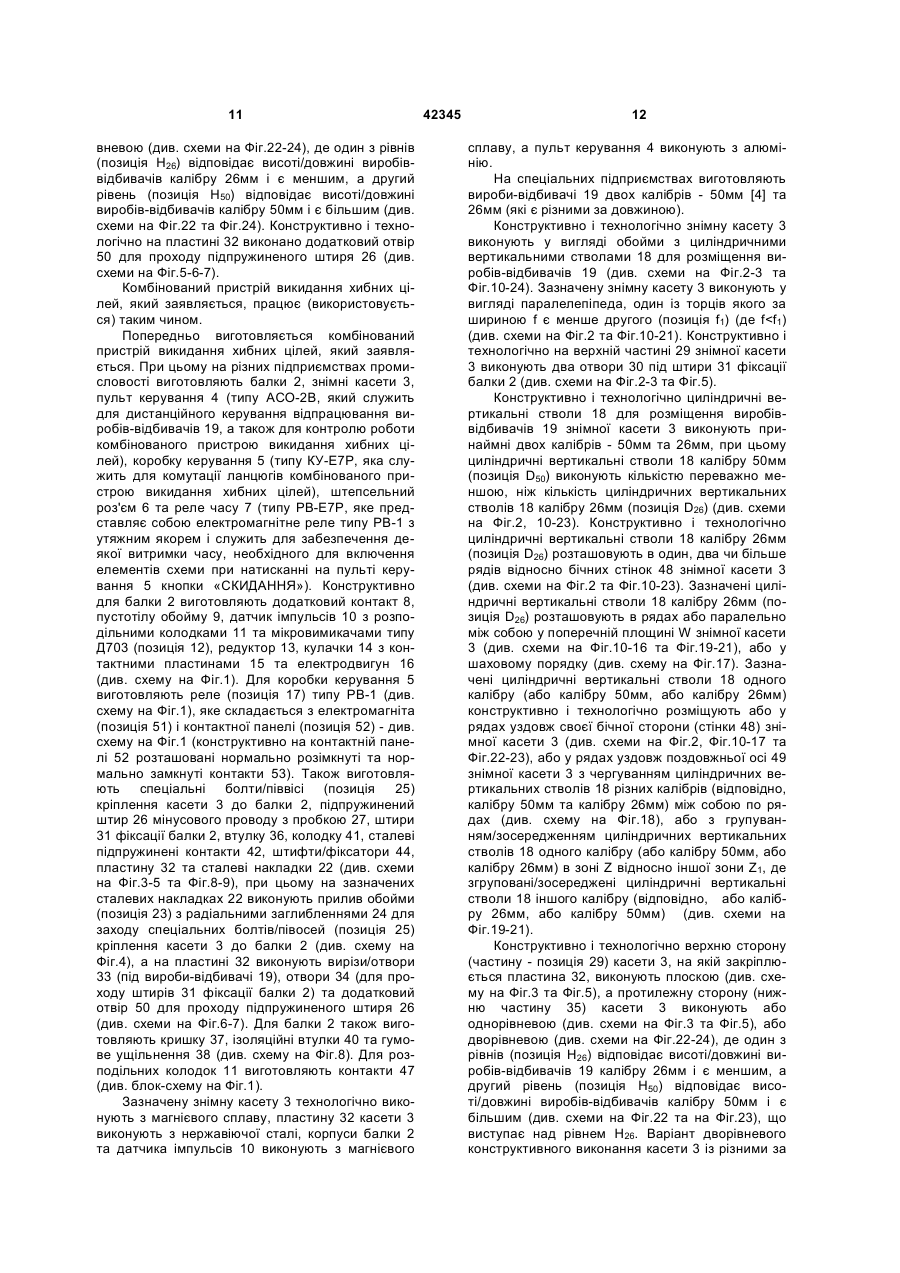

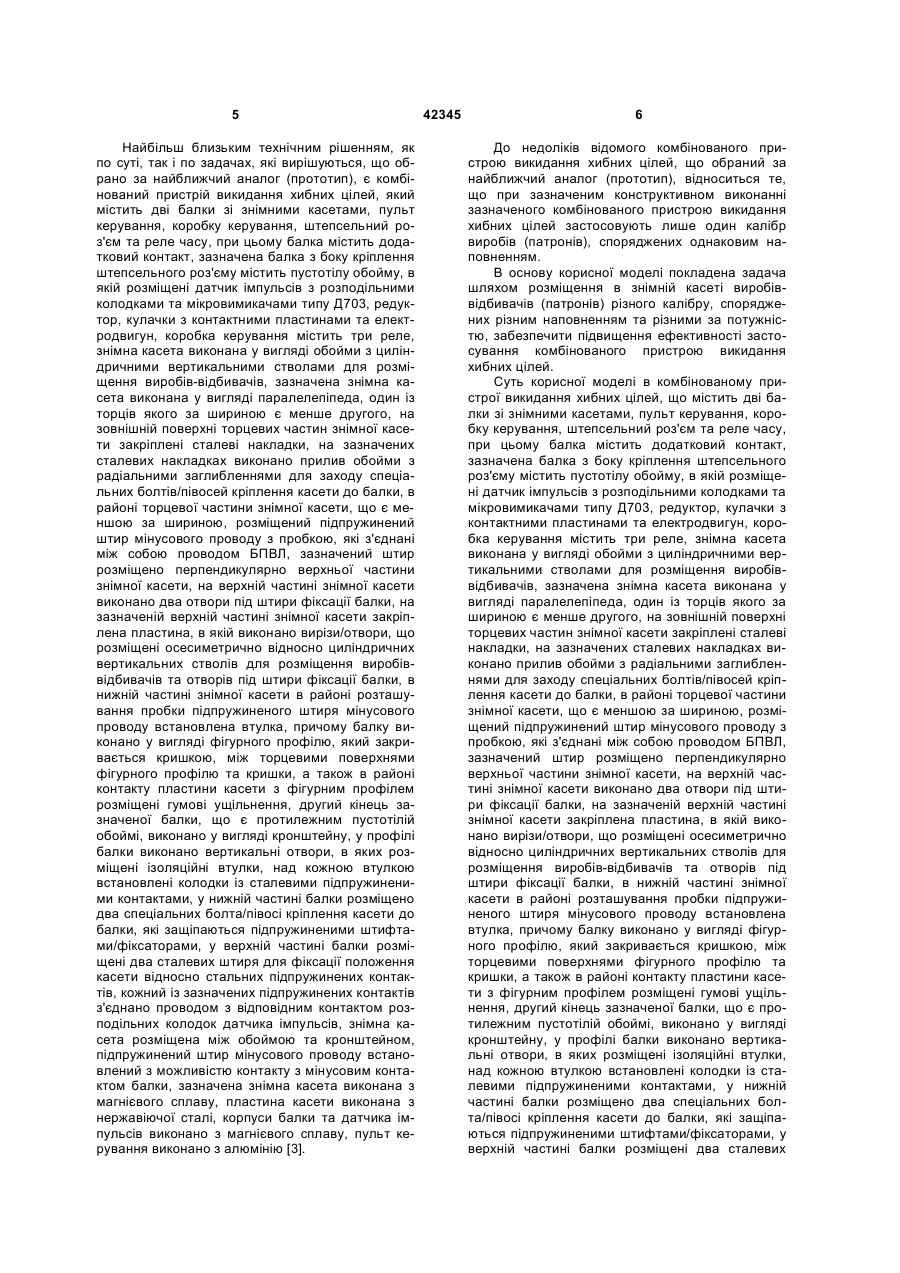

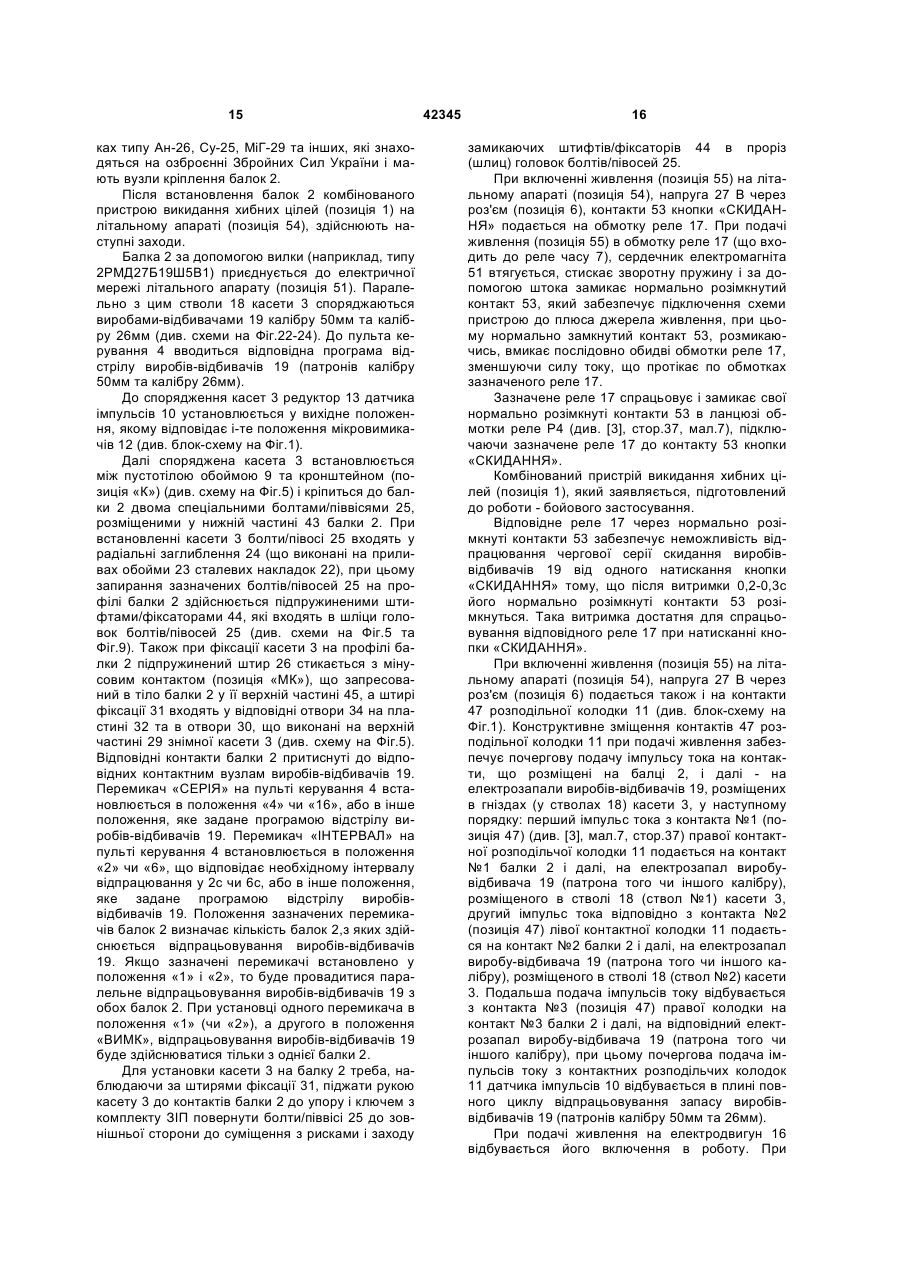

1. Комбінований пристрій викидання хибних цілей, який містить дві балки зі знімними касетами, пульт керування, коробку керування, штепсельний роз'єм та реле часу, при цьому балка містить додатковий контакт, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщені датчик імпульсів з розподільними колодками та мікровимикачами типу Д703, редуктор, кулачки з контактними пластинами та електродвигун, коробка керування містить три реле, знімна касета виконана у вигляді обойми з циліндричними вертикальними стволами для розміщення виробів-відбивачів, зазначена знімна касета виконана у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплені сталеві накладки, на зазначених сталевих накладках виконано приливок обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщений підпружинений штир мінусового проводу з пробкою, які з'єднані між собою проводом БПВЛ, зазначений штир розміщено перпендикулярно верхній частині знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплена пластина, в якій виконано вирізи/отвори, що розміщені осесиметрично відносно циліндричних вертикальних стволів для розміщення виробів-відбивачів та отворів під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлена втулка, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між 2 (19) 1 3 42345 4 іншої зони, де згруповані/зосереджені циліндричні вертикальні стволи іншого калібру. 2. Комбінований пристрій за п.1, який відрізняється тим, що кількість вертикальних отворів в профілі балки виконано дорівнюючою кількості циліндричних вертикальних стволів знімної касети. 3. Комбінований пристрій за п.1, який відрізняється тим, що верхня сторона касети, на якій закріплена пластина, виконана плоскою, а протилежна сторона касети виконана або однорівневою, або дворівневою, де один з рівнів відповідає висоті/довжині виробів-відбивачів калібру 26мм і є меншим, а другий рівень відповідає висоті/довжині виробів-відбивачів калібру 50мм і є більшим. Корисна модель відноситься до галузі авіації, зокрема, до засобів постановки пасивних перешкод, а саме, до літакових комбінованих пристроїв викидання хибних цілей типу автоматів скидання відбивачів АСО-2В. Літакові автомати скидання відбивачів призначені для транспортування і відпрацювання виробів (патронів) типу ПРП-26, споряджених відбивачами ДОС-50, ДОС-15, та виробів (патронів) типу ІПП-26. Вони призначені для захисту літальних апаратів - літаків чи вертольотів, на безфорсажних режимах роботи двигуна від керованих ракет з тепловими головками самонаведення шляхом створення хибних цілей, наприклад, теплових, а також від поразки вогнем ствольної артилерії і ракетами класу «повітряповітря» з радіолокаційними головками самонаведення шляхом створення хибних цілей, наприклад, металевих діпольних відбивачів. Відстріл патронів може провадитися серією по 16 та по 4 із наступними середніми значеннями інтервалів між ними: 2 та 6 секунд, або 2 та 4 секунди. Відомий літаковий автомат для викиданні хибних цілей, що містить два утримувача, пульт керування, коробку керування і розподільну коробку, що входять до апаратури керування, при цьому утримувач містить корпус і касети, які з'єднуються одна із другою за допомогою замків, всередині корпусу розташовані шість стволів, в нижній частині касети в пазах розміщений сталевий затвор, який утримує встановлені патрони від випадання з касети і сприймає зусилля віддачі при пострілі, зазначений корпус зверху з обох сторін закритий кришками, касета з утримувачем стикується через гумове ущільнення, причому корпус касети та корпус утримувача виконано з алюмінієвого сплаву [1]. До недоліків відомого автомата відноситься те, що його конструкція передбачає застосування патронів тільки одного калібру з однаковим наповненням, а саме, патронів типу ППІ-50 чи патронів типу ПРП-50 калібру 50мм. Відомий комбінований пристрій викидання хибних цілей, що містить дві балки зі знімними касетами, при цьому балка містить додатковий контакт, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщені датчик імпульсів з розподільними колодками та мікровимикачами, редуктор, кулачки з контактними пластинами та електродвигун, знімна касета виконана у вигляді обойми з 32 циліндричними вертикальними стволами для розміщення виробів-відбивачів, зазначена знімна касета виконана у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплені сталеві накладки, на зазначених сталевих накладках виконано прилив обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщений підпружинений штир мінусового проводу з пробкою, які з'єднані між собою проводом, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплена пластина, в якій виконано отвори, що розміщені осесиметрично відносно циліндричних вертикальних стволів для розміщення виробіввідбивачів та отвори під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлена втулка, причому другий кінець зазначеної балки, що є протилежним пустотілій обоймі, виконано у вигляді кронштейну, у профілі балки виконано вертикальні отвори, в яких розміщені ізоляційні втулки, під кожною втулкою встановлені колодки із сталевими підпружиненими контактами, на балці розміщено два спеціальних болта/півосі кріплення касети до балки, які защіпаються підпружиненими штифтами/фіксаторами, та два сталевих штиря для фіксації положення касети відносно стальних підпружинених контактів, знімна касета розміщена між обоймою та кронштейном, циліндричні вертикальні стволи для розміщення виробіввідбивачів розміщені у шаховому порядку, підпружинений штир мінусового проводу встановлений з можливістю контакту з мінусовим контактом балки, зазначена знімна кассета виконана з магнієвого сплаву, пластина касети виконана з нержавіючої сталі, корпус балки виконано з магнієвого сплаву [2]. До недоліків відомого комбінованого пристрою викидання хибних цілей відноситься те, що застосовують лише один калібр виробів (патронів), споряджених однаковим наповненням. 5 Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, що обрано за найближчий аналог (прототип), є комбінований пристрій викидання хибних цілей, який містить дві балки зі знімними касетами, пульт керування, коробку керування, штепсельний роз'єм та реле часу, при цьому балка містить додатковий контакт, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщені датчик імпульсів з розподільними колодками та мікровимикачами типу Д703, редуктор, кулачки з контактними пластинами та електродвигун, коробка керування містить три реле, знімна касета виконана у вигляді обойми з циліндричними вертикальними стволами для розміщення виробів-відбивачів, зазначена знімна касета виконана у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплені сталеві накладки, на зазначених сталевих накладках виконано прилив обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщений підпружинений штир мінусового проводу з пробкою, які з'єднані між собою проводом БПВЛ, зазначений штир розміщено перпендикулярно верхньої частини знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплена пластина, в якій виконано вирізи/отвори, що розміщені осесиметрично відносно циліндричних вертикальних стволів для розміщення виробіввідбивачів та отворів під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлена втулка, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між торцевими поверхнями фігурного профілю та кришки, а також в районі контакту пластини касети з фігурним профілем розміщені гумові ущільнення, другий кінець зазначеної балки, що є протилежним пустотілій обоймі, виконано у вигляді кронштейну, у профілі балки виконано вертикальні отвори, в яких розміщені ізоляційні втулки, над кожною втулкою встановлені колодки із сталевими підпружиненими контактами, у нижній частині балки розміщено два спеціальних болта/півосі кріплення касети до балки, які защіпаються підпружиненими штифтами/фіксаторами, у верхній частині балки розміщені два сталевих штиря для фіксації положення касети відносно стальних підпружинених контактів, кожний із зазначених підпружинених контактів з'єднано проводом з відповідним контактом розподільних колодок датчика імпульсів, знімна касета розміщена між обоймою та кронштейном, підпружинений штир мінусового проводу встановлений з можливістю контакту з мінусовим контактом балки, зазначена знімна касета виконана з магнієвого сплаву, пластина касети виконана з нержавіючої сталі, корпуси балки та датчика імпульсів виконано з магнієвого сплаву, пульт керування виконано з алюмінію [3]. 42345 6 До недоліків відомого комбінованого пристрою викидання хибних цілей, що обраний за найближчий аналог (прототип), відноситься те, що при зазначеним конструктивном виконанні зазначеного комбінованого пристрою викидання хибних цілей застосовують лише один калібр виробів (патронів), споряджених однаковим наповненням. В основу корисної моделі покладена задача шляхом розміщення в знімній касеті виробіввідбивачів (патронів) різного калібру, споряджених різним наповненням та різними за потужністю, забезпечити підвищення ефективності застосування комбінованого пристрою викидання хибних цілей. Суть корисної моделі в комбінованому пристрої викидання хибних цілей, що містить дві балки зі знімними касетами, пульт керування, коробку керування, штепсельний роз'єм та реле часу, при цьому балка містить додатковий контакт, зазначена балка з боку кріплення штепсельного роз'єму містить пустотілу обойму, в якій розміщені датчик імпульсів з розподільними колодками та мікровимикачами типу Д703, редуктор, кулачки з контактними пластинами та електродвигун, коробка керування містить три реле, знімна касета виконана у вигляді обойми з циліндричними вертикальними стволами для розміщення виробіввідбивачів, зазначена знімна касета виконана у вигляді паралелепіпеда, один із торців якого за шириною є менше другого, на зовнішній поверхні торцевих частин знімної касети закріплені сталеві накладки, на зазначених сталевих накладках виконано прилив обойми з радіальними заглибленнями для заходу спеціальних болтів/півосей кріплення касети до балки, в районі торцевої частини знімної касети, що є меншою за шириною, розміщений підпружинений штир мінусового проводу з пробкою, які з'єднані між собою проводом БПВЛ, зазначений штир розміщено перпендикулярно верхньої частини знімної касети, на верхній частині знімної касети виконано два отвори під штири фіксації балки, на зазначеній верхній частині знімної касети закріплена пластина, в якій виконано вирізи/отвори, що розміщені осесиметрично відносно циліндричних вертикальних стволів для розміщення виробів-відбивачів та отворів під штири фіксації балки, в нижній частині знімної касети в районі розташування пробки підпружиненого штиря мінусового проводу встановлена втулка, причому балку виконано у вигляді фігурного профілю, який закривається кришкою, між торцевими поверхнями фігурного профілю та кришки, а також в районі контакту пластини касети з фігурним профілем розміщені гумові ущільнення, другий кінець зазначеної балки, що є протилежним пустотілій обоймі, виконано у вигляді кронштейну, у профілі балки виконано вертикальні отвори, в яких розміщені ізоляційні втулки, над кожною втулкою встановлені колодки із сталевими підпружиненими контактами, у нижній частині балки розміщено два спеціальних болта/півосі кріплення касети до балки, які защіпаються підпружиненими штифтами/фіксаторами, у верхній частині балки розміщені два сталевих 7 штиря для фіксації положення касети відносно стальних підпружинених контактів, кожний із зазначених підпружинених контактів з'єднано проводом з відповідним контактом розподільних колодок датчика імпульсів, знімна кассета розміщена між обоймою та кронштейном, підпружинений штир мінусового проводу встановлений з можливістю контакту з мінусовим контактом балки, зазначена знімна касета виконана з магнієвого сплаву, пластина касети виконана з нержавіючої сталі, корпуси балки та датчика імпульсів виконано з магнієвого сплаву, пульт керування виконано з алюмінію, полягає в тому, що циліндричні вертикальні стволи для розміщення виробів-відбивачів знімної касети виконано принаймні двох калібрів - 50мм та 26мм. Суть корисної моделі полягає і в тому, що кількість циліндричних вертикальних стволів калібру 50мм виконана краще меншою, ніж кількість циліндричних вертикальних стволів калібру 26мм, циліндричні вертикальні стволи калібру 26мм розташовані в один, два чи більше рядів відносно бічних стінок знімної касети, зазначені циліндричні вертикальні стволи калібру 26мм розташовані в рядах або паралельно між собою у поперечній площині знімної касети, або у шаховому порядку, зазначені циліндричні вертикальні стволи одного калібру розміщені або у рядах уздовж своєї бічної сторони знімної касети, або у рядах уздовж поздовжньої осі знімної касети з чергуванням циліндричних вертикальних стволів різних калібрів між собою по рядах, або з групуванням/зосередженням циліндричних вертикальних стволів одного калібру в зоні відносно іншої зони, де згруповані/зосереджені циліндричні вертикальні стволи іншого калібру. Суть корисної моделі полягає також і в тому, що кількість вертикальних отворів в профілі балки виконано дорівнюючою кількості циліндричних вертикальних стволів знімної касети, верхня сторона касети, на якій закріплена пластина, виконана плоскою, а протилежна сторона касети виконана або однорівневою, або дворівневою, де один з рівнів відповідає висоті/довжині виробів-відбивачів калібру 26мм і є меншим, а другий рівень відповідає висоті/довжині виробів-відбивачів калібру 50мм і є більшим. Порівняльний аналіз технічного рішення із прототипом показує, що комбінований пристрій викидання хибних цілей, який заявляється, відрізняється тим, що циліндричні вертикальні стволи для розміщення виробів-відбивачів знімної касети виконано принаймні двох калібрів - 50мм та 26мм, при цьому кількість циліндричних вертикальних стволів калібру 50мм виконана краще меншою, ніж кількість циліндричних вертикальних стволів калібру 26мм, циліндричні вертикальні стволи калібру 26мм розташовані в один, два чи більше рядів відносно бічних стінок знімної касети, зазначені циліндричні вертикальні стволи калібру 26мм розташовані в рядах або паралельно між собою у поперечній площині знімної касети, або у шаховому порядку, зазначені циліндричні вертикальні стволи одного калібру розміщені або у рядах уздовж своєї бічної сторони знімної касе 42345 8 ти, або у рядах уздовж поздовжньої осі знімної касети з чергуванням циліндричних вертикальних стволів різних калібрів між собою по рядах, або з групуванням/зосередженням циліндричних вертикальних стволів одного калібру в зоні відносно іншої зони, де згруповані/зосереджені циліндричні вертикальні стволи іншого калібру, причому кількість вертикальних отворів в профілі балки виконано дорівнюючою кількості циліндричних вертикальних стволів знімної касети, верхня сторона касети, на якій закріплена пластина, виконана плоскою, а протилежна сторона касети виконана або однорівневою, або дворівневою, де один з рівнів відповідає висоті/довжині виробіввідбивачів калібру 26мм і є меншим, а другий рівень відповідає висоті/довжині виробіввідбивачів калібру 50мм і є більшим. Таким чином комбінований пристрій викидання хибних цілей, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема конструктивного виконання комбінованого пристрою викидання хибних цілей, який заявляється, на Фіг.2 показаний вигляд касети комбінованого пристрою викидання хибних цілей, який заявляється, на виді зверху, на Фіг.3 показана конструктивнокомпонувальна схема касети комбінованого пристрою викидання хибних цілей, який заявляється, на виді збоку, на Фіг.4 показаний варіант конструктивного виконання сталевої накладки з приливом обойми, на Фіг.5 показана конструктивнокомпонувальна схема комбінованого пристрою викидання хибних цілей, який заявляється, у зборці (на виді збоку), на Фіг.6-7 показані варіанти загального вигляду пластини на виді ¾ ззаду з різною кількістю вирізів/отворів під стволи та фіксуючі штири, на Фіг.8 показана схема комбінованого пристрою викидання хибних цілей, який заявляється, у зборці в перетині А-А (як варіант конструктивного виконання), на Фіг.9 показана схема розміщення конструктивних елементів комбінованого пристрою викидання хибних цілей, який заявляється, що входять до складу балки, на Фіг.10-21 показани варіанти встановлення циліндричних вертикальних стволів, що призначені для розміщення виробів-відбивачів, в корпусі касети (на виді зверху), на Фіг.22 показаний загальний вигляд касети з розташуванням циліндричних вертикальних стволів, що призначені для розміщення виробіввідбивачів, у двох рівнях, на Фіг.23 показана дворівнева касета на виді знизу, на Фіг.24 показана дворівнева касета на виді з торця. Комбінований пристрій викидання хибних цілей, який заявляється (позиція 1), містить (як варіант конструктивного виконання - див. схеми на Фіг.1-24) дві балки 2 зі знімними касетами 3, 9 пульт керування 4, коробку керування 5, штепсельний роз'єм 6 та реле часу 7. Конструктивно балка 2 містить додатковий контакт 8. Зазначена балка 2 з боку кріплення штепсельного роз'єму 6 містить пустотілу обойму 9, в якій розміщені датчик імпульсів 10 з розподільними колодками 11 та мікровимикачами типу Д703 (позиція 12), редуктор 13, кулачки 14 з контактними пластинами 15 та електродвигун 16 (див. схему на Фіг.1 та Фіг.5). Коробка керування 5 конструктивно містить три реле (позиція 17) (див. схему на Фіг.1). Конструктивно і технологічно знімна касета 3 виконана у вигляді обойми з циліндричними вертикальними стволами 18 для розміщення виробів-відбивачів 19 (див. схеми на Фіг.2-3, Фіг.4 та Фіг.10-24). Зазначена знімна касета 3 виконана у вигляді паралелепіпеда, один із торців якого за шириною f є менше другого (позиція f1) (де f
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined device of ejection of false targets
Автори англійськоюArkhypov Mykola Ivanovych, Alioshyn Oleksandr Mykhailovych, Turenko Serhii Mykhailovych
Назва патенту російськоюКомбинированное устройство выброса ложных целей
Автори російськоюАрхипов Николай Иванович, Алешин Александр Михайлович, Туренко Сергей Михайлович
МПК / Мітки
Мітки: комбінований, викидання, пристрій, цілей, хибних
