Спосіб відстрілу хибних цілей

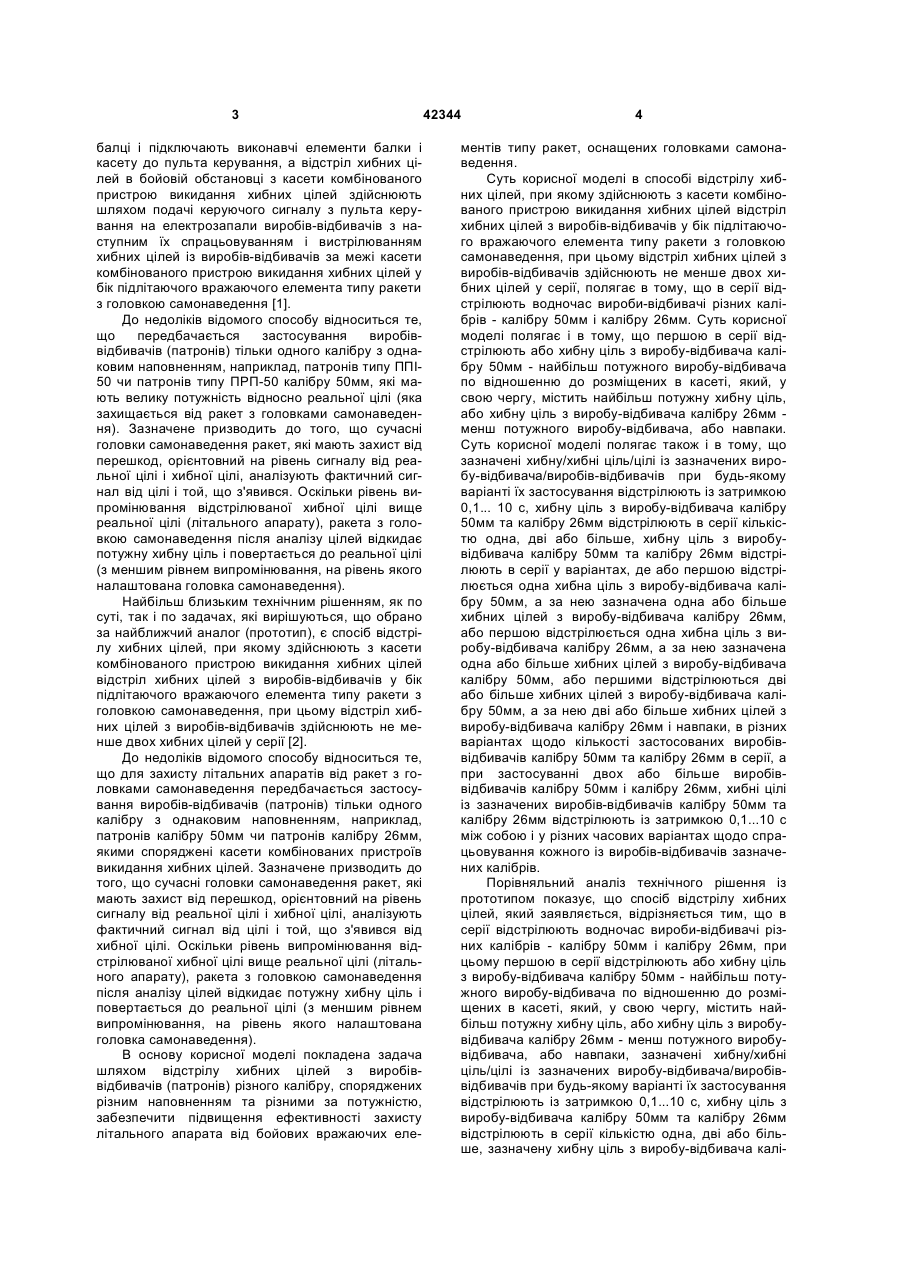

1. Спосіб відстрілу хибних цілей, при якому здійснюють з касети комбінованого пристрою викидання хибних цілей відстріл хибних цілей з виробів-відбивачів у бік підлітаючого вражаючого елемента типу ракети з головкою самонаведення, при цьому відстріл хибних цілей з виробіввідбивачів здійснюють не менше двох хибних цілей у серії, який відрізняється тим, що в серії відстрілюють водночас вироби-відбивачі різних калібрів - калібру 50 мм і калібру 26 мм, при цьому першою в серії відстрілюють або хибну ціль з виробу-відбивача калібру 50 мм - найбільш потужного виробу-відбивача по відношенню до розміщених в касеті, який, у свою чергу, містить найбільш потужну хибну ціль, або хибну ціль з виробувідбивача калібру 26 мм - менш потужного виробувідбивача, або навпаки, причому зазначені хибну/хибні ціль/цілі із зазначених виробувідбивача/виробів-відбивачів при будь-якому варі U 2 (19) 1 3 балці і підключають виконавчі елементи балки і касету до пульта керування, а відстріл хибних цілей в бойовій обстановці з касети комбінованого пристрою викидання хибних цілей здійснюють шляхом подачі керуючого сигналу з пульта керування на електрозапали виробів-відбивачів з наступним їх спрацьовуванням і вистрілюванням хибних цілей із виробів-відбивачів за межі касети комбінованого пристрою викидання хибних цілей у бік підлітаючого вражаючого елемента типу ракети з головкою самонаведення [1]. До недоліків відомого способу відноситься те, що передбачається застосування виробіввідбивачів (патронів) тільки одного калібру з однаковим наповненням, наприклад, патронів типу ППІ50 чи патронів типу ПРП-50 калібру 50мм, які мають велику потужність відносно реальної цілі (яка захищається від ракет з головками самонаведення). Зазначене призводить до того, що сучасні головки самонаведення ракет, які мають захист від перешкод, орієнтовний на рівень сигналу від реальної цілі і хибної цілі, аналізують фактичний сигнал від цілі і той, що з'явився. Оскільки рівень випромінювання відстрілюваної хибної цілі вище реальної цілі (літального апарату), ракета з головкою самонаведення після аналізу цілей відкидає потужну хибну ціль і повертається до реальної цілі (з меншим рівнем випромінювання, на рівень якого налаштована головка самонаведення). Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, що обрано за найближчий аналог (прототип), є спосіб відстрілу хибних цілей, при якому здійснюють з касети комбінованого пристрою викидання хибних цілей відстріл хибних цілей з виробів-відбивачів у бік підлітаючого вражаючого елемента типу ракети з головкою самонаведення, при цьому відстріл хибних цілей з виробів-відбивачів здійснюють не менше двох хибних цілей у серії [2]. До недоліків відомого способу відноситься те, що для захисту літальних апаратів від ракет з головками самонаведення передбачається застосування виробів-відбивачів (патронів) тільки одного калібру з однаковим наповненням, наприклад, патронів калібру 50мм чи патронів калібру 26мм, якими споряджені касети комбінованих пристроїв викидання хибних цілей. Зазначене призводить до того, що сучасні головки самонаведення ракет, які мають захист від перешкод, орієнтовний на рівень сигналу від реальної цілі і хибної цілі, аналізують фактичний сигнал від цілі і той, що з'явився від хибної цілі. Оскільки рівень випромінювання відстрілюваної хибної цілі вище реальної цілі (літального апарату), ракета з головкою самонаведення після аналізу цілей відкидає потужну хибну ціль і повертається до реальної цілі (з меншим рівнем випромінювання, на рівень якого налаштована головка самонаведення). В основу корисної моделі покладена задача шляхом відстрілу хибних цілей з виробіввідбивачів (патронів) різного калібру, споряджених різним наповненням та різними за потужністю, забезпечити підвищення ефективності захисту літального апарата від бойових вражаючих еле 42344 4 ментів типу ракет, оснащених головками самонаведення. Суть корисної моделі в способі відстрілу хибних цілей, при якому здійснюють з касети комбінованого пристрою викидання хибних цілей відстріл хибних цілей з виробів-відбивачів у бік підлітаючого вражаючого елемента типу ракети з головкою самонаведення, при цьому відстріл хибних цілей з виробів-відбивачів здійснюють не менше двох хибних цілей у серії, полягає в тому, що в серії відстрілюють водночас вироби-відбивачі різних калібрів - калібру 50мм і калібру 26мм. Суть корисної моделі полягає і в тому, що першою в серії відстрілюють або хибну ціль з виробу-відбивача калібру 50мм - найбільш потужного виробу-відбивача по відношенню до розміщених в касеті, який, у свою чергу, містить найбільш потужну хибну ціль, або хибну ціль з виробу-відбивача калібру 26мм менш потужного виробу-відбивача, або навпаки. Суть корисної моделі полягає також і в тому, що зазначені хибну/хибні ціль/цілі із зазначених виробу-відбивача/виробів-відбивачів при будь-якому варіанті їх застосування відстрілюють із затримкою 0,1... 10 с, хибну ціль з виробу-відбивача калібру 50мм та калібру 26мм відстрілюють в серії кількістю одна, дві або більше, хибну ціль з виробувідбивача калібру 50мм та калібру 26мм відстрілюють в серії у варіантах, де або першою відстрілюється одна хибна ціль з виробу-відбивача калібру 50мм, а за нею зазначена одна або більше хибних цілей з виробу-відбивача калібру 26мм, або першою відстрілюється одна хибна ціль з виробу-відбивача калібру 26мм, а за нею зазначена одна або більше хибних цілей з виробу-відбивача калібру 50мм, або першими відстрілюються дві або більше хибних цілей з виробу-відбивача калібру 50мм, а за нею дві або більше хибних цілей з виробу-відбивача калібру 26мм і навпаки, в різних варіантах щодо кількості застосованих виробіввідбивачів калібру 50мм та калібру 26мм в серії, а при застосуванні двох або більше виробіввідбивачів калібру 50мм і калібру 26мм, хибні цілі із зазначених виробів-відбивачів калібру 50мм та калібру 26мм відстрілюють із затримкою 0,1...10 с між собою і у різних часових варіантах щодо спрацьовування кожного із виробів-відбивачів зазначених калібрів. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб відстрілу хибних цілей, який заявляється, відрізняється тим, що в серії відстрілюють водночас вироби-відбивачі різних калібрів - калібру 50мм і калібру 26мм, при цьому першою в серії відстрілюють або хибну ціль з виробу-відбивача калібру 50мм - найбільш потужного виробу-відбивача по відношенню до розміщених в касеті, який, у свою чергу, містить найбільш потужну хибну ціль, або хибну ціль з виробувідбивача калібру 26мм - менш потужного виробувідбивача, або навпаки, зазначені хибну/хибні ціль/цілі із зазначених виробу-відбивача/виробіввідбивачів при будь-якому варіанті їх застосування відстрілюють із затримкою 0,1...10 с, хибну ціль з виробу-відбивача калібру 50мм та калібру 26мм відстрілюють в серії кількістю одна, дві або більше, зазначену хибну ціль з виробу-відбивача калі 5 бру 50мм та калібру 26мм відстрілюють в серії у варіантах, де або першою відстрілюється одна хибна ціль з виробу-відбивача калібру 50мм, а за нею зазначена одна або більше хибних цілей з виробу-відбивача калібру 26мм, або першою відстрілюється одна хибна ціль з виробу-відбивача калібру 26мм, а за нею зазначена одна або більше хибних цілей з виробу-відбивача калібру 50мм, або першими відстрілюються дві або більше хибних цілей з виробу-відбивача калібру 50мм, а за нею дві або більше хибних цілей з виробувідбивача калібру 26мм і навпаки, в різних варіантах щодо кількості застосованих виробіввідбивачів калібру 50мм та калібру 26мм в серії, причому при застосуванні двох або більше виробів-відбивачів калібру 50мм і калібру 26мм, хибні цілі із зазначених виробів-відбивачів калібру 50мм та калібру 26мм відстрілюють із затримкою 0,1...10 с між собою і у різних часових варіантах щодо спрацьовування кожного із виробів-відбивачів зазначених калібрів. Таким чином спосіб відстрілу хибних цілей, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана блок-схема послідовності виконання технологічних операцій щодо відстрілу хибних цілей, сукупність яких становить суть способу відстрілу хибних цілей, який заявляється, на Фіг.2 показаний загальний вигляд касети комбінованого пристрою викидання хибних цілей з розташуванням циліндричних вертикальних стволів, що призначені для розміщення виробів-відбивачів калібрів 50мм та 26мм, у двох рівнях (як варіант конструктивного виконання), на Фіг.3 показана дворівнева касета комбінованого пристрою викидання хибних цілей на виді збоку, на Фіг.4 показана дворівнева касета комбінованого пристрою викидання хибних цілей на виді знизу, на Фіг.5-6 показана дворівнева касета комбінованого пристрою викидання хибних цілей на виді з торців, на Фіг.7 показана блок-схема комбінованого пристрою викидання хибних цілей, за допомогою якого здійснюється спосіб відстрілу хибних цілей, який заявляється, у одному з варіантів відстрілу хибних цілей. Для здійснення способу використовують комбінований пристрій викидання хибних цілей. Спосіб відстрілу хибних цілей, який заявляється, реалізується (за допомогою комбінованого пристрою викидання хибних цілей) таким чином (див. блок-схему на Фіг.1). Попередньо переобладнують касету, яка входить до складу комбінованого пристрою викидання хибних цілей. Зазначена касета (позиція 1 - див. Фіг.2-6) комбінованого пристрою викидання хибних цілей після переобладнання конструктивно і технологічно містить (як варіант конструктивного виконання) циліндричні вертикальні стволи (відповідно, позиція 2 та позиція 3) для розміщення виробів-відбивачів двох калібрів - 50мм [3] та 26мм, при цьому кількість циліндричних вертикальних стволів 2 калібру 50мм виконана переважно меншою, ніж кількість циліндричних вертикальних стволів 3 калібру 26мм (див. Фіг.2 та Фіг.4). Конс 42344 6 труктивно і технологічно циліндричні вертикальні стволи 3 калібру 26мм можуть бути розташовані в один (див. схеми на Фіг.2 та Фіг.4), два чи більше рядів відносно бічних стінок 4 знімної касети 1. Зазначені циліндричні вертикальні стволи 3 калібру 26мм можуть бути (при іншому варіанті конструктивного виконання) розташовані в рядах або паралельно між собою у поперечній площині знімної касети 1, або у шаховому порядку. Зазначені циліндричні вертикальні стволи (позиції 2 чи 3) одного калібру (або калібру 50мм, або калібру 26мм) можуть бути (при іншому варіанті конструктивного виконання) розміщені або у рядах уздовж своєї бічної сторони (стінки 4) знімної касети 1 (див. Фіг.2 та Фіг.4), або у рядах уздовж поздовжньої осі 5 знімної касети 1 з чергуванням циліндричних вертикальних стволів (позиція 2 чи 3) різних калібрів (відповідно, калібру 50мм та калібру 26мм) між собою по рядах, або з групуванням/зосередженням циліндричних вертикальних стволів (позиція 2 чи 3) одного калібру (або калібру 50мм, або калібру 26мм) в одній зоні відносно іншої зони на корпусі касети 1, де згруповані/зосереджені циліндричні вертикальні стволи (відповідно, позиція 3 чи 2) іншого калібру (відповідно, або калібру 26мм, або калібру 50мм). Конструктивно і технологічно верхня сторона касети 1, яка стикується з балкою 6, виконується плоскою (див. Фіг.3), а протилежна сторона (нижня частина) касети 1 виконується або однорівневою (як один з варіантів конструктивного виконання касети 1), або дворівневою (див. схеми на Фіг.2-6), де один з рівнів (позиція Н26) відповідає висоті/довжині виробіввідбивачів калібру 26мм і є меншим, а другий рівень (позиція H50) відповідає висоті/довжині виробів-відбивачів калібру 50мм і є більшим (див. схеми на Фіг.2-6). Після виготовленні зазначеної касети 1, підготовляють комбінований пристрій викидання хибних цілей, який складається з балки 6, на якій встановлена знімна касета 1 з циліндричними вертикальними стволами (позиції 2 і 3) для розміщення виробів-відбивачів, відповідно, калібру 50мм та калібру 26мм), що з'єднана з пультом керування 7 (див. схему на Фіг.7). Далі вводять у пульт керування 7 програму (позиція «П») відстрілу виробів-відбивачів, при цьому в програму вводять кількість відстрілів виробів-відбивачів у серії, наприклад, два відстрілу, чотири відстрілу, шість відстрілів та інше. Водночас споряджують знімну касету 1 виробами-відбивачами (позиція 8), що містять хибні цілі, шляхом встановлення зазначених виробіввідбивачів (позиція 8) у стволи (позиції 2 та 3) касети 1. Продовжують технологічний процес підготовки касети 1 до бойового застосування тим, що закріплюють споряджену касету 1 на балці 6 (див. схеми на Фіг.2-6). Після закріплення спорядженої касети 1 на балці 6 комбінованого пристрою викидання хибних цілей, підключають виконавчі елементи балки 6 з касетою 1 до пульта керування 7 (див. Фіг.7). По закінченню заходів щодо підключення виконавчих елементів балки 6 і касети 1 до пульта 7 керування 7, комбінований пристрій викидання хибних цілей є готовим до бойового застосування. Здійснюють зліт літального апарату, наприклад, вертольоту, і політ його в зону бойових дій. Там, при отримані сигналу про підліт бойового вражаючого елемента типу ракети із головкою самонаведення, здійснюють відстріл хибних цілей з касети 1. Відстріл хибних цілей в бойовій обстановці з комбінованого пристрою викидання хибних цілей здійснюють шляхом подачі імпульса керуючого сигналу з пульта керування 7 на електрозапали 9 виробів-відбивачів 8 з наступним їх ініціюванням і вистрілюванням хибних цілей із зазначених виробів-відбивачів 8 за межі касети 1 зазначеного комбінованого пристрою викидання хибних цілей у бік підлітаючого вражаючого елемента типу ракети з головкою самонаведення, при цьому відстріл хибних цілей по програмі «П» здійснюють таким чином: - в серії (наприклад, двох, чотирьох, шоста або більше виробів-відбивачів 8) відстрілюють водночас вироби-відбивачі 8 різних калібрів - калібру 50мм і калібру 26мм, при цьому першою в серії відстрілюють або хибну ціль 10 з виробу-відбивача калібру 50мм - найбільш потужного виробувідбивача 8 по відношенню до розміщених в касеті 1, який, у свою чергу, містить найбільш потужну хибну ціль 10, або хибну ціль 11 з виробувідбивача 8 калібру 26мм - менш потужного виробу-відбивача 8, або навпаки; - зазначені хибну/хибні ціль/цілі (позиції 10 і 11) із зазначених виробу-відбивача/виробіввідбивачів 8 при будь-якому варіанті їх застосування відстрілюють із затримкою 6=0,1... 10 с, при цьому хибну ціль 10 з виробу-відбивача 8 калібру 50мм та хибну ціль 11 з виробу-відбивача 8 калібру 26мм відстрілюють в серії кількістю одна, дві або більше. При бойовому застосуванні хибну ціль 10 з виробу-відбивача 8 калібру 50мм та хибну ціль 11 з виробу-відбивача 8 калібру 26мм відстрілюють в серії у варіантах, де: - або першою відстрілюється одна хибна ціль 10 з виробу-відбивача 8 калібру 50мм, а за нею зазначена одна або більше хибних цілей 11 з виробу-відбивача 8 калібру 26мм; - або першою відстрілюється одна хибна ціль 11 з виробу-відбивача 8 калібру 26мм, а за нею зазначена одна або більше хибних цілей 10 з виробу-відбивача 8 калібру 50мм; - або першими відстрілюються дві або більше хибних цілей 10 з виробу-відбивача 8 калібру 50мм, а за нею дві або більше хибних цілей 11 з виробу-відбивача 8 калібру 26мм і навпаки, в різних варіантах щодо кількості застосованих виробів-відбивачів 8 калібру 50мм та калібру 26мм в серії. При цьому при застосуванні двох або більше виробів-відбивачів 8т калібру 50мм і калібру 26мм, хибні цілі (відповідно, позиції 10 і 11) із зазначених виробів-відбивачів 8 калібру 50мм та калібру 26мм відстрілюють із затримкою δ=0,1...10 с між собою і у різних часових варіантах щодо спрацьовування кожного із виробів-відбивачів 8 зазначених каліб 42344 8 рів (див. схему відстрілювання хибних цілей 10 та 11 на Фіг.7, де показаний варіант бойового застосування, коли першою з комбінованого пристрою викидання хибних цілей відстрілюється одна хибна ціль 10 з виробу-відбивача 8 калібру 50мм, а за нею - зазначена одна або більше хибних цілей 11, а саме, дві, з виробу-відбивача 8 калібру 26мм). Таке відстрілювання хибних цілей (відносно вище зазначених варіантів бойового застосування) здійснюється тому, що сучасні головки самонаведення ракет мають захист від перешкод, орієнтовний на рівень сигналу від реальної цілі і хибної цілі. Оскільки рівень випромінювання відстрілюваної хибної цілі вище реальної цілі (літального апарату), ракета з головкою самонаведення після аналізу цілей відкидає потужну хибну ціль і повертається до реальної цілі. Тому при викиданні з виробів-відбивачів хибних цілей різної потужності, а саме, великої (при застосуванні патронів калібру 50мм) та малої потужності (при застосуванні патронів калібру 26мм), при аналізу обстановки ракета ігнорує хибну ціль великої потужності і переходить на супроводження хибної цілі малої потужності замість реальної цілі. Підвищення ефективності застосування способу відстрілу хибних цілей, який заявляється, у порівнянні із прототипом, досягається шляхом встановлення/розміщення в знімній касеті виробів (патронів) різного калібру - 50мм та 26мм, що дозволить збільшити кількість виробів (патронів), які можна розмістити на касеті стандартних геометричних розмірів, яка встановлюється в балку з габаритними розмірами 786,5×125,5×60,5мм. Підвищення ефективності застосування способу відстрілу хибних цілей, який заявляється, у порівнянні із прототипом, досягається й тим, що шляхом встановлення/розміщення в знімній касеті виробів (патронів) різного калібру - 50мм та 26мм, забезпечується використання в залпі виробів (патронів), споряджених різним наповненням та різної потужності, а це, у свою чергу забезпечить ігнорування головкою самонаведення ракети хибної цілі великої потужності і перехід головки самонаведення ракети на супроводження хибної цілі малої потужності замість реальної цілі. Джерела інформації 1. Самолет Су-17МЗ. Руководство по технической эксплуатации №52. Книга 7. Часть 3 «Авиационное вооружение». Описание и работа. Воениздат, М., 1979, Раздел «Средства создания пассивных помех -описание и работа». Часть «Механизмы создания пассивных помех -описание и работа», стор. 138-150 - аналог. 2. Автоматы типа АСО-2В. Техническое описание и инструкция по эксплуатации АСО-2В.00000 ТО (Балка АСО-2В.8700-0). Издание 2. Воениздат. М., 1985, Раздел 1.4 «Устройство и работа», стор. 6-24 -прототип. 3. Самолет Су-17МЗ. Руководство по технической эксплуатации №52. Книга 7. Часть 3 «Авиационное вооружение». Описание и работа. Раздел «Средства создания пассивных помех - описание и работа». Воениздат, М., 1979, стор. 135-137, мал. 2-3 стор. 137. 9 42344 10 11 42344 12 13 Комп’ютерна верстка Л. Купенко 42344 Підписне 14 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
