Спосіб визначення напрямку і відносної амплітуди максимального горизонтального напруження у земній корі

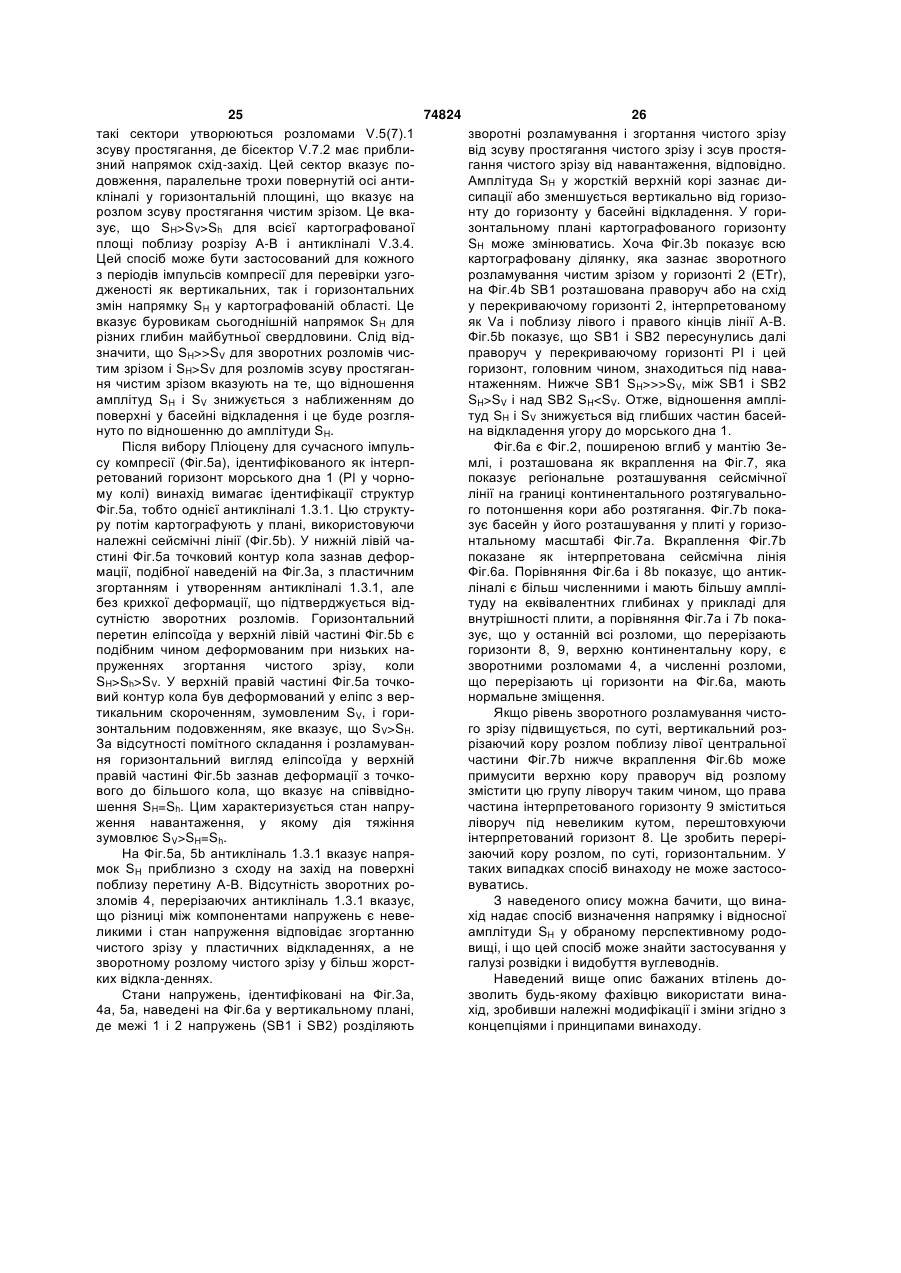

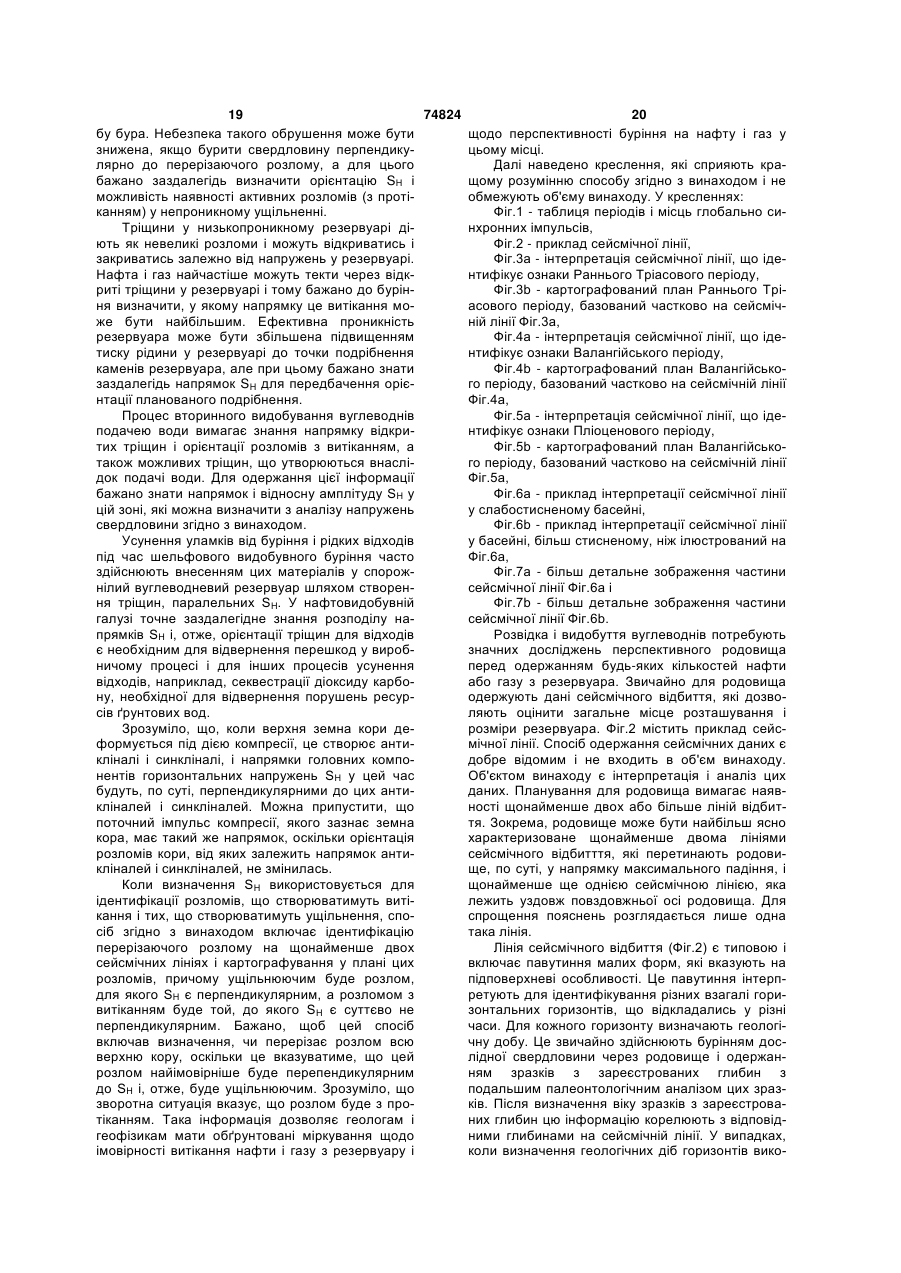

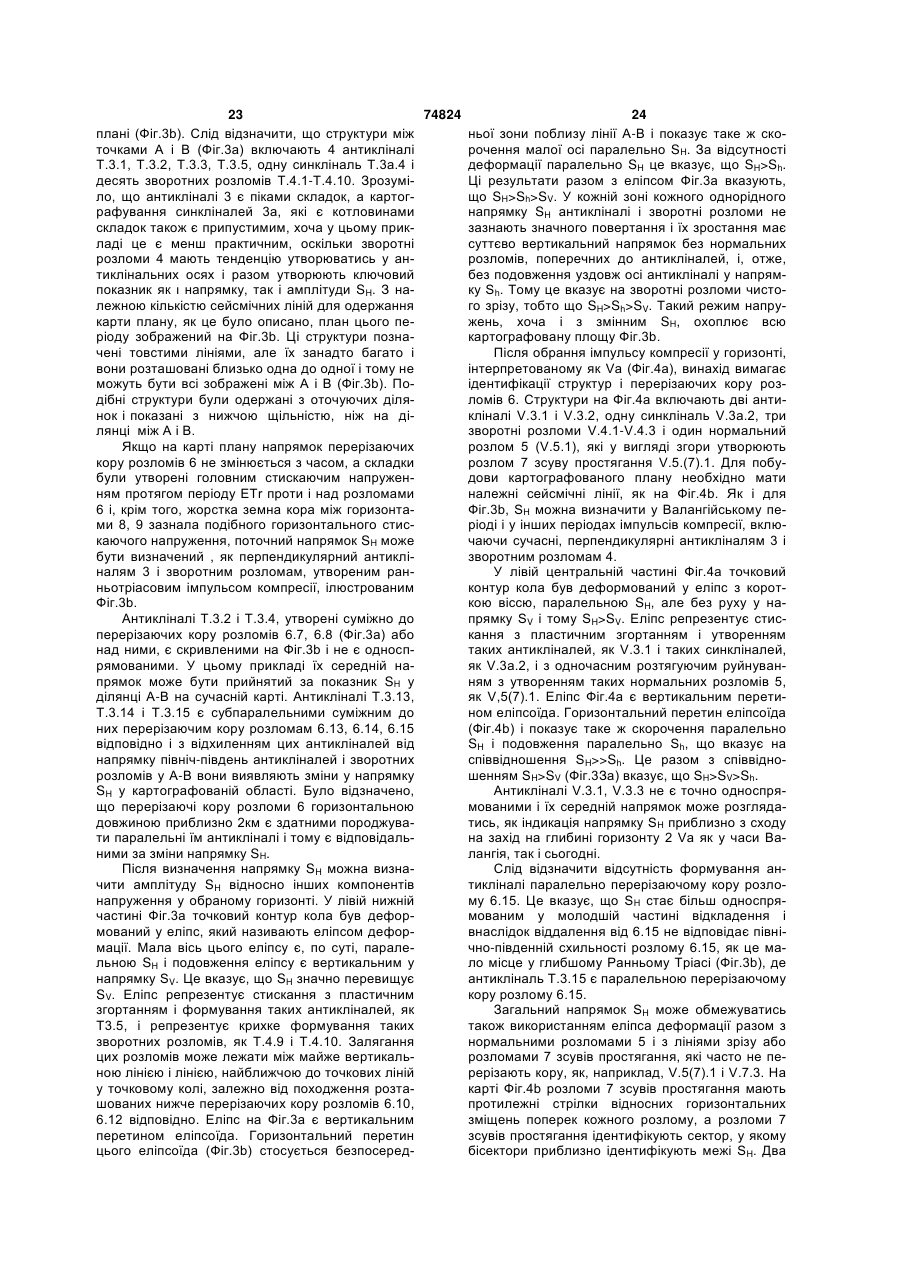

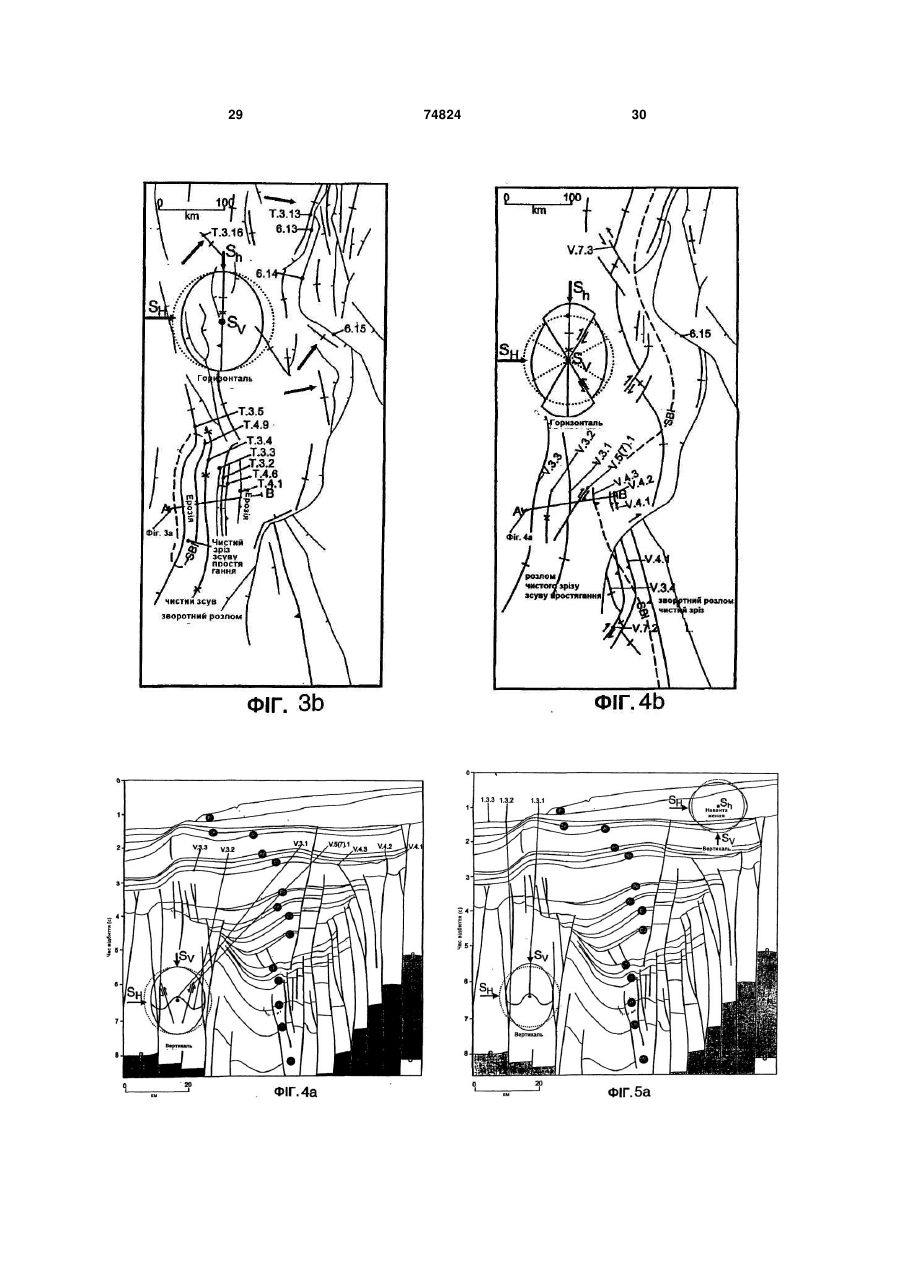

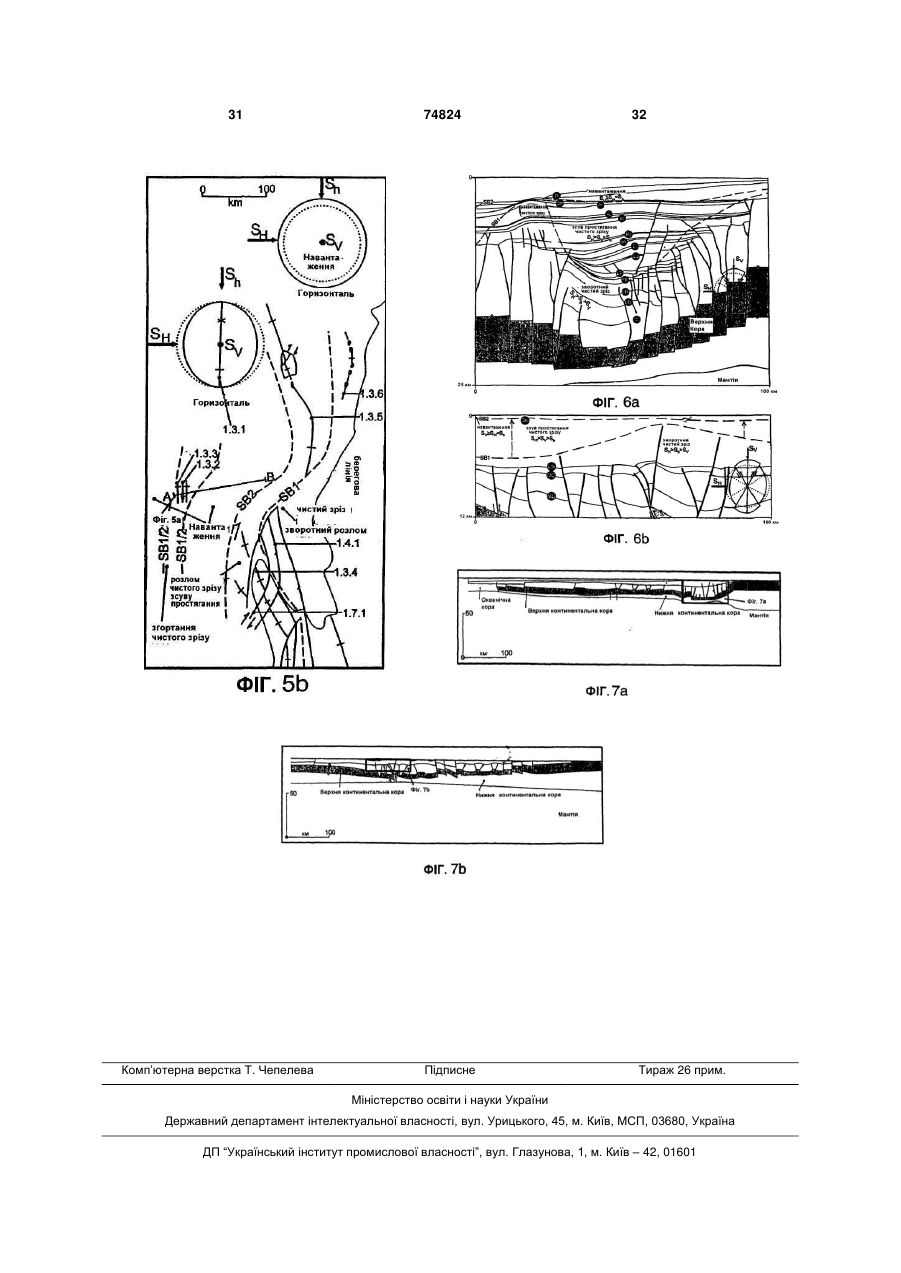

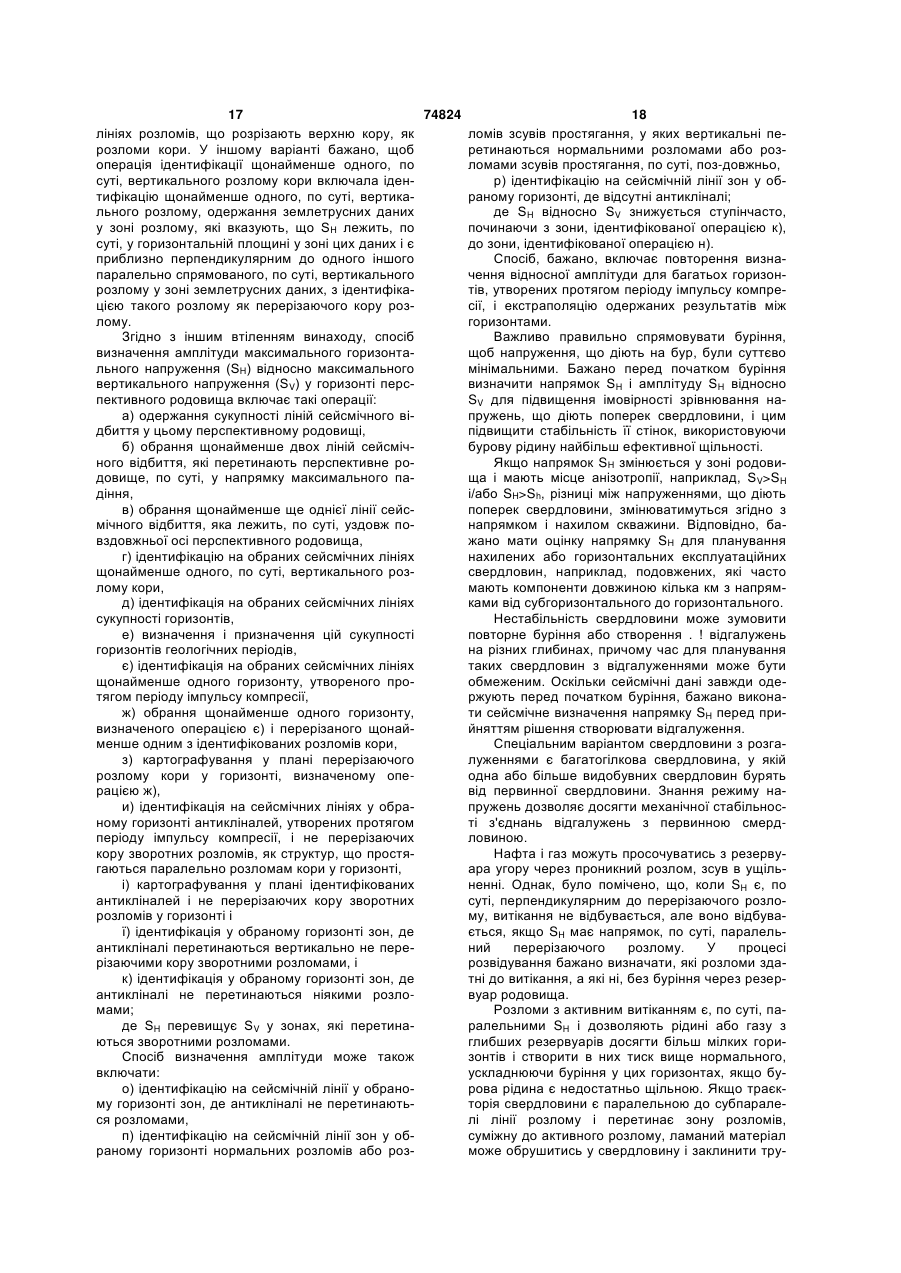

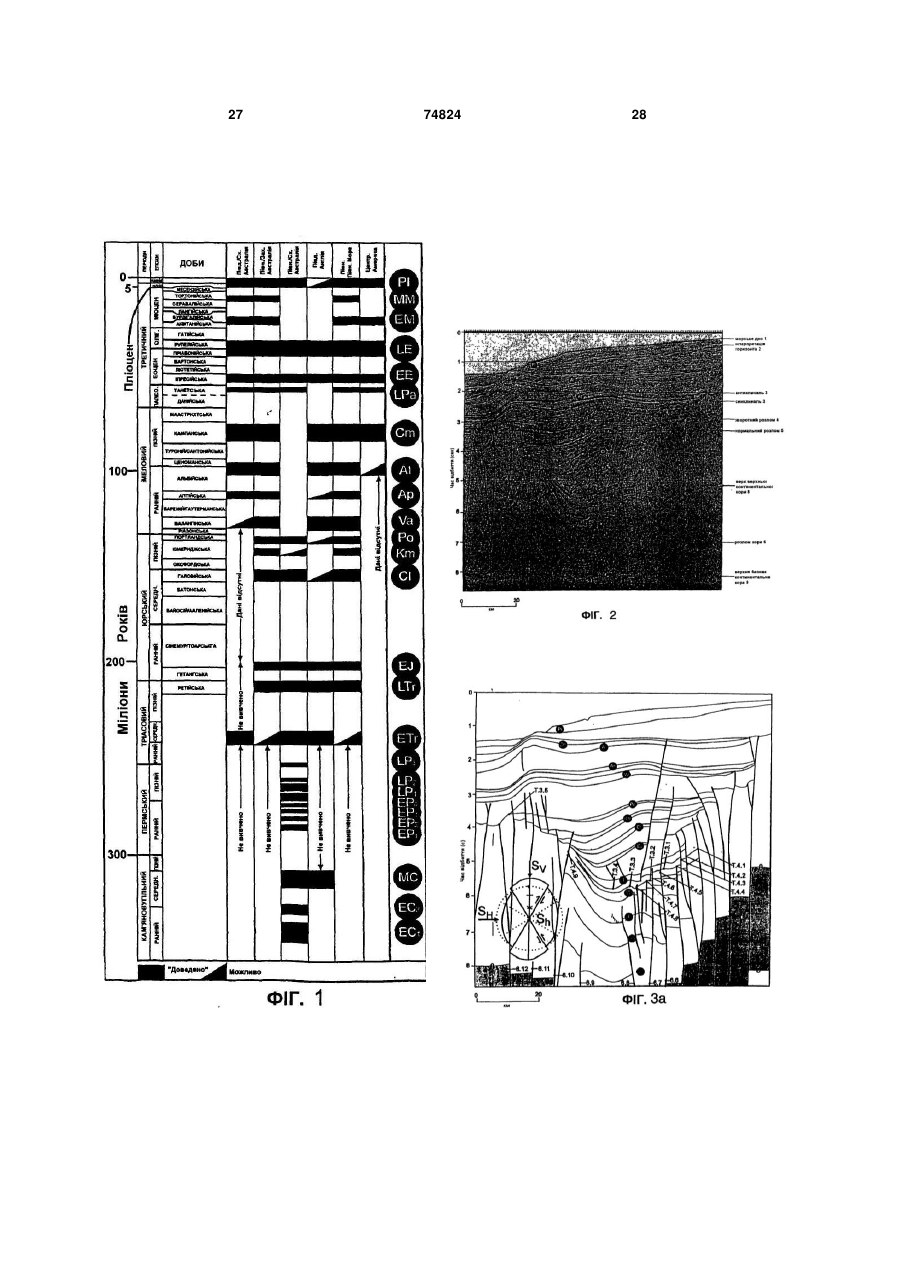

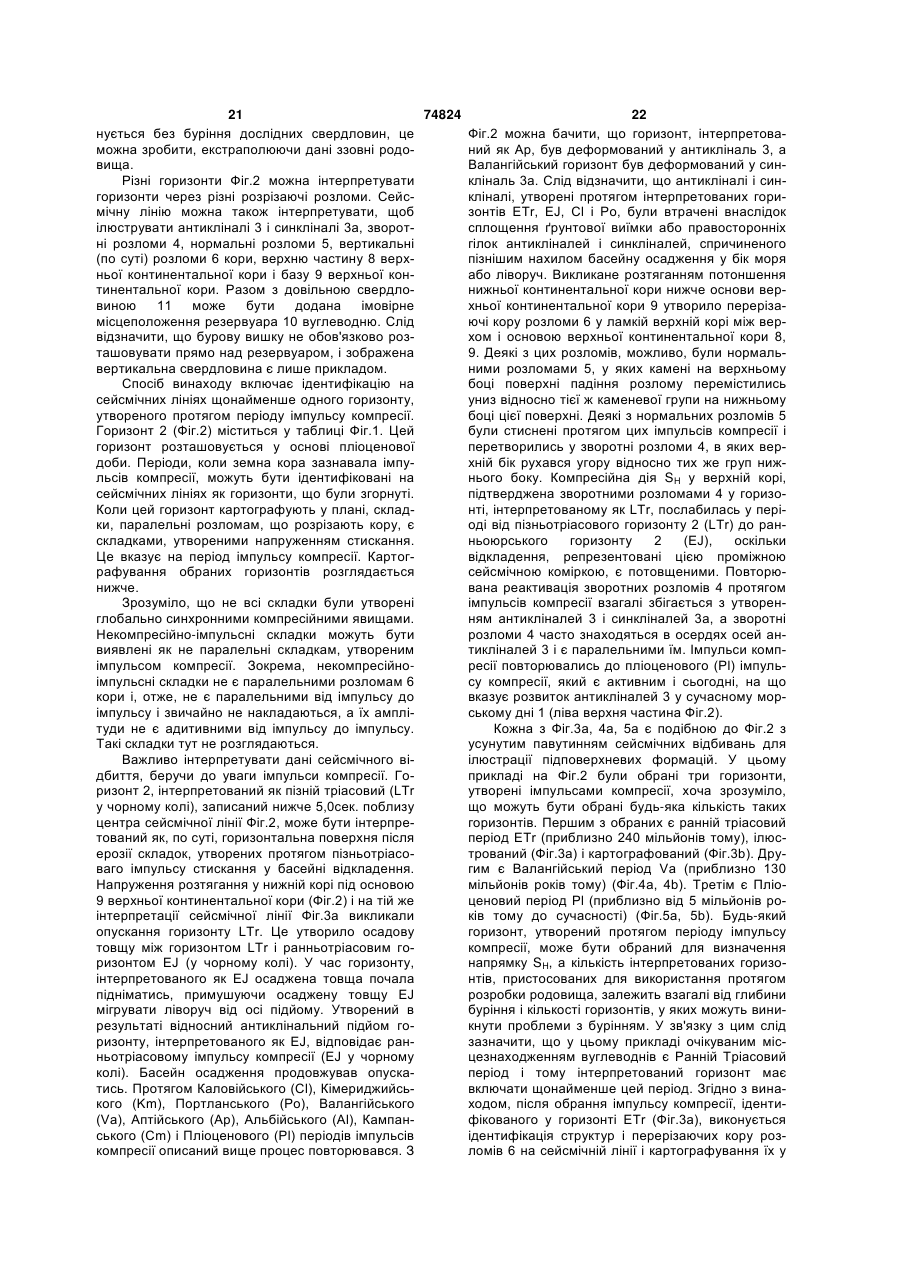

1. Спосіб визначення напрямку максимального горизонтального напруження (SH) у горизонті перспективного родовища, який включає такі операції: а) одержання сукупності ліній сейсмічного відбиття у цьому перспективному родовищі, б) вибирання щонайменше двох ліній сейсмічного відбиття, які перетинають перспективне родовище, по суті, у напрямку максимального падіння, в) вибирання щонайменше ще однієї лінії сейсмічного відбиття, яка лежить, по суті, уздовж повздовжньої осі перспективного родовища, г) ідентифікацію на вибраних сейсмічних лініях щонайменше одного, по суті, вертикального перерізаючого розлому кори, д) ідентифікацію на вибраних сейсмічних лініях сукупності горизонтів, е) визначення і призначення цій сукупності горизонтів геологічних періодів, є) ідентифікацію на вибраних сейсмічних лініях щонайменше одного горизонту, утвореного протягом періоду імпульсу компресії, ж) вибирання щонайменше одного горизонту, визначеного операцією є) і перерізаного щонайменше одним з ідентифікованих розломів кори, з) картографування у плані перерізаючого розлому кори у горизонті, визначеному операцією ж), и) ідентифікацію щонайменше однієї антикліналі у горизонті, визначеному операцією з), і) картографування у плані антикліналі, визначеної операцією и), у горизонті і ї) вибирання щонайменше однієї картографованої антикліналі, яка у вигляді зверху проходить, по суті, паралельно суміжним розломам кори, картографованим операцією з); де SH є, по суті, перпендикулярним до вибраних 2 (19) 1 3 74824 4 в) вибирання щонайменше ще однієї лінії сейсміфованих операцією з); чного відбиття, яка лежить, по суті, уздовж поде SH є, по суті, паралельним вибраним неперевздовжньої осі перспективного родовища, різаючим кору нормальним розломам цього гориг) ідентифікацію на вибраних сейсмічних лініях зонта. щонайменше одного, по суті, вертикального роз5. Спосіб визначення напрямку максимального лому кори, горизонтального напруження (SH) у горизонті пед) ідентифікація на вибраних сейсмічних лініях рспективного родовища, який включає такі опесукупності горизонтів, рації: е) визначення і призначення цій сукупності гориа) одержання сукупності ліній сейсмічного відбитзонтів геологічних періодів, тя у цьому перспективному родовищі, є) ідентифікацію на вибраних сейсмічних лініях б) вибирання щонайменше двох ліній сейсмічного щонайменше одного горизонту, утвореного провідбиття, які перетинають перспективне родовитягом періоду імпульсу компресії, ще, по суті, у напрямку максимального падіння, ж) вибирання щонайменше одного горизонту, в) вибирання щонайменше ще однієї лінії сейсмівизначеного операцією є) і перерізаного щонайчного відбиття, яка лежить, по суті, уздовж поменше одним з ідентифікованих перерізаючих вздовжньої осі перспективного родовища, кору розломів, г) ідентифікацію на вибраних сейсмічних лініях з) картографування у плані перерізаючого кору щонайменше одного, по суті, вертикального розрозлому у горизонті, визначеному операцією ж), лому кори, и) ідентифікацію щонайменше одного зворотного д) ідентифікацію на вибраних сейсмічних лініях розлому у горизонті, визначеному операцією з), сукупності горизонтів, і) картографування у плані зворотного розлому, е) визначення і призначення цій сукупності горивизначеного операцією и), у горизонті і зонтів геологічних періодів, ї) вибирання щонайменше одного картографоває) ідентифікацію на вибраних сейсмічних лініях ного зворотного розлому, який у вигляді зверху щонайменше одного горизонту, утвореного пропроходить, по суті, паралельно до суміжних розтягом періоду імпульсу компресії, ломів кори, картографованих операцією з); ж) вибирання щонайменше одного горизонту, де SH є, по суті, перпендикулярним до вибраних визначеного операцією є) і перерізаного щонайзворотних розломів цього горизонта. менше одним з ідентифікованих розломів кори, 4. Спосіб визначення напрямку максимального з) картографування у плані перерізаючого кору горизонтального напруження (SH) у горизонті перозлому у горизонті, визначеному операцією ж), рспективного родовища, який включає такі опеи) ідентифікацію щонайменше одного неперерірації: заючого кору розлому у зсуві простягання пласта а) одержання сукупності ліній сейсмічного відбитправостороннього напрямку і другого неперерітя у цьому перспективному родовищі, заючого кору розлому у зсуві простягання пласта б) вибирання щонайменше двох ліній сейсмічного лівостороннього напрямку, у горизонті, відбиття, які перетинають перспективне родовиі) картографування у плані цих неперерізаючих ще, по суті, у напрямку максимального падіння, кору розломів у зсуві простягання пласта, визнав) вибирання щонайменше ще однієї лінії сейсмічених операцією и), у горизонті і чного відбиття, яка лежить, по суті, уздовж пої) вибирання щонайменше одного неперерізаючовздовжньої осі перспективного родовища, го кору розлому у зсуві простягання пласта, який г) ідентифікацію на вибраних сейсмічних лініях у вигляді зверху простягається, по суті, перпенщонайменше одного, по суті, вертикального роздикулярно до суміжних розломів кори, картогралому кори, фованих операцією з); д) ідентифікацію на вибраних сейсмічних лініях де SH є, по суті, паралельним вибраним протилесукупності горизонтів, жним секторам, утвореним вибраними право- і е) визначення і призначення цій сукупності горилівосторонніми неперерізаючими кору розломами зонтів геологічних періодів, у зсуві простягання пласта. 6. Спосіб за одним з пп.2-5, який відрізняється є) ідентифікацію на вибраних сейсмічних лініях щонайменше одного горизонту, утвореного протим, що включає: тягом періоду імпульсу компресії, к1) ідентифікацію щонайменше однієї антикліналі ж) вибирання щонайменше одного горизонту, у горизонті, ідентифікованому операцією з), визначеного операцією є) і перерізаного щонайл1) картографування у плані цієї антикліналі, вименше одним з ідентифікованих розломів кори, значеної операцією к1), у горизонті і з) картографування у плані перерізаючого кору м1) вибирання щонайменше однієї картографорозлому у горизонті, визначеному операцією ж), ваної антикліналі, яка у вигляді зверху простягаи) ідентифікація щонайменше одного непереріється, по суті, паралельно суміжним розломам заючого кору нормального розлому у горизонті, кори, картографованим операцією з); визначеному операцією з), де SH є, по суті, перпендикулярним до вибраних і) картографування у плані цього неперерізаючоантикліналей у цьому горизонті. 7. Спосіб за одним з пп.1 або 3-6, який відрізняго кору нормального розлому, визначеного опеється тим, що включає: рацією и), у горизонті і ї) вибирання щонайменше одного картографовак2) ідентифікацію щонайменше однієї синкліналі ного неперерізаючого кору нормального розлому, у горизонті, ідентифікованому операцією з), який у вигляді зверху проходить, по суті, перпенл2) картографування у плані цієї синкліналі, видикулярно до суміжних розломів кори, картогразначеної операцією к2), у горизонті і 5 74824 6 м2) вибирання щонайменше однієї картографозверху простягається, по суті, паралельно суміжваної синкліналі, яка у вигляді зверху простяганим розломам кори, картографованим операцією ється, по суті, паралельно суміжним розломам з); кори, картографованим операцією з); де SH є, по суті, перпендикулярним до вибраних де SH є, по суті, перпендикулярним до вибраних антикліналей з операції с1) у горизонті, ідентифісинкліналей у цьому горизонті. кованому операцією н1). 8. Спосіб за одним з пп.1, 2 або 4-7, який відріз12. Спосіб за одним з пп.1-11, який відрізняєтьняється тим, що включає: ся тим, що включає: к3) ідентифікацію щонайменше одного зворотнон2) повторення операції є) для щонайменше одго розлому у горизонті, ідентифікованому операного іншого періоду імпульсу компресії, цією з), о2) ідентифікацію щонайменше однієї синкліналі л3) картографування у плані цього зворотного у горизонті, ідентифікованому операцією н2), розлому, визначеного операцією к3), у горизонті і п2) картографування у плані синкліналі, ідентифім3) вибирання щонайменше одного картографокованої операцією о2), у горизонті, визначеному ваного зворотного розлому, який у вигляді зверху операцією о2), простягається, по суті, паралельно суміжним рор2) накладання картографованого плану з операзломам кори, картографованим операцією з); ції п2) на картографований план з операції з) і де SH є, по суті, перпендикулярним до вибраних с2) вибирання щонайменше однієї картографозворотних розломів у цьому горизонті. ваної синкліналі з операції п2), яка у вигляді зве9. Спосіб за одним з пп.1-3 або 5-8, який відрізрху простягається, по суті, паралельно суміжним няється тим, що включає: розломам кори, картографованим операцією з); к4) ідентифікацію щонайменше одного непереріде SH є, по суті, перпендикулярним до вибраних заючого кору нормального розлому у горизонті, синкліналей з операції с2) у горизонті, ідентифіідентифікованому операцією з), кованому операцією н2). 13. Спосіб за одним з пп.1-12, який відрізняєтьл4) картографування у плані цього не перерізаюся тим, що включає: чого кору нормального розлому,визначеного операцією к4), у горизонті і н3) повторення операції є) для щонайменше одм4) вибирання щонайменше одного картографоного іншого періоду імпульсу компресії, ваного не перерізаючого кору нормального розо3) ідентифікацію щонайменше одного зворотнолому, який у вигляді зверху простягається, по го розлому у горизонті, ідентифікованому операсуті, перпендикулярно до суміжних розломів коцією н3), ри, картографованих операцією з); п3) картографування у плані зворотного розлому, де SH є, по суті, паралельним вибраним зворотідентифікованого операцією о3), у горизонті, виним розломам у цьому горизонті. значеному операцією о3), 10. Спосіб за одним з пп.1-4 або 6-9, який відрізр3) накладання картографованого плану з операняється тим, що включає: ції п3) на картографований план з операції з) і к5) ідентифікацію щонайменше одного непереріс3) вибирання щонайменше одного картографозаючого кору розлому у зсуві простягання пласта ваного зворотного розлому з операції п3), який у правостороннього напрямку і другого неперерівигляді зверху простягається, по суті, паралельно заючого кору розлому у зсуві простягання пласта суміжним розломам кори, картографованим опелівостороннього напрямку, у горизонті, визначерацією з); ному операцією з), де SH є, по суті, перпендикулярним до вибраних л5) картографування у плані цих неперерізаючих синкліналей з операції с3) у горизонті, ідентифікору розломів у зсуві простягання пласта у горикованому операцією н3). 14. Спосіб за одним з пп.1-13, який відрізняєтьзонті, визначеному операцією операцією к5) і ся тим, що включає: м5) вибирання тих неперерізаючих кору розломів, які у вигляді зверху простягаються, по суті, перн4) повторення операції є) для щонайменше одпендикулярно до суміжних розломів кори, картогного іншого періоду імпульсу компресії, рафованих операцією з); о4) ідентифікацію щонайменше одного непереріде SH є, по суті, паралельним вибраним протилезаючого кору нормального розлому у горизонті, жним секторам, утвореним вибраними право- і ідентифікованому операцією н4), лівосторонніми неперерізаючими кору розломами п4) картографування у плані цього неперерізаюу зсуві простягання пласта у цьому горизонті. чого кору нормального розлому, ідентифіковано11. Спосіб за одним з пп.1-10, який відрізняєтьго операцією о4), у горизонті, визначеному опеся тим, що включає: рацією о4), н1) повторення операції є) для щонайменше одр4) накладання картографованого плану з операного іншого періоду імпульсу компресії, ції п4) на картографований план з операції з) і о1) ідентифікацію щонайменше однієї антикліналі с4) вибирання щонайменше одного картографоу горизонті, ідентифікованому операцією н1), ваного неперерізаючого кору нормального розп1) картографування у плані антикліналі, ідентилому з операції п4), який у вигляді зверху простяфікованої операцією о1), у горизонті, визначеногається, по суті, перпендикулярно до суміжних му операцією о1), розломів кори, картографованих операцією з); р1) накладання картографованого плану з операде SH є, по суті, паралельним вибраним непереції п1) на картографований план з операції з) і різаючим кору нормальним розломам з операції с1) вибирання щонайменше однієї картографос4) у горизонті, ідентифікованому операцією н4). 15. Спосіб за одним з пп.1-14, який відрізняєтьваної антикліналі з операції п1), яка у вигляді 7 74824 8 ся тим, що включає: вказують, що Sn лежить, по суті, у горизонтальній н5) повторення операції є) для щонайменше одплощині і є приблизно перпендикулярним до одного іншого періоду імпульсу компресії, ного іншого паралельно спрямованого, по суті, о5) ідентифікацію щонайменше одного неперерівертикального розлому у зоні землетрусних дазаючого кору нормального розлому у зсуві проних, з ідентифікацією такого розлому як перерістягання пласта правостороннього напрямку і заючого кору розлому. другого неперерізаючого кору розлому у зсуві 22. Спосіб визначення амплітуди максимального простяганні пласта лівостороннього напрямку, у горизонтального напруження (SH) відносно макгоризонті, ідентифікованому операцією н5), симального вертикального напруження (SV) у п5) картографування у плані цього неперерізаюгоризонті перспективного родовища, який включого кору нормального розлому у зсуві простячає такі операції: гання пласта, ідентифікованого операцією о5), у а) одержання сукупності ліній сейсмічного відбитгоризонті, визначеному операцією о5), тя у цьому перспективному родовищі, р5) накладання картографованого плану з операб) вибирання щонайменше двох ліній сейсмічного ції п5) на картографований план з операції з) і відбиття, які перетинають перспективне родовис5) вибирання щонайменше одного картографоще, по суті, у напрямку максимального падіння, ваного неперерізаючого кору нормального розв) вибирання щонайменше ще однієї лінії сейсмілому у зсуві простягання пласта, який у вигляді чного відбиття, яка лежить, по суті, уздовж позгори простягається, по суті, перпендикулярно до вздовжньої осі перспективного родовища, суміжних розломів кори, картографованих операг) ідентифікацію на вибраних сейсмічних лініях цією з); щонайменше одного, по суті, вертикального педе SH є, по суті, паралельним вибраним протилерерізаючого кору розлому, жним секторам, утвореним обраними право- і д) ідентифікацію на вибраних сейсмічних лініях лівосторонніми неперерізаючими кору розломами сукупності горизонтів, у зсуві простягання пласта, з операції с5) у горие) визначення і призначення цій сукупності горизонті ідентифікованому операцією н5). зонтів геологічного віку, 16. Спосіб за одним з пп.1-15, який відрізняєтьє) ідентифікацію на вибраних сейсмічних лініях ся тим, що включає одержання більш, ніж трьох щонайменше одного горизонту, утвореного проліній сейсмічного відбиття у перспективному ротягом періоду імпульсу компресії, довищі для побудови більш детальної карти. ж) вибирання щонайменше одного горизонта, 17. Спосіб за п.16, який відрізняється тим, що визначеного операцією є) і перерізаного щонайдля побудови більш детальної карти включає менше одним з ідентифікованих перерізаючих одержання більш, ніж двох ліній сейсмічного відкору розломів, биття, які перетинають родовище, по суті, у наз) картографування у плані перерізаючого кору прямку максимального падіння, і одержання кільрозлому у горизонті, визначеному операцією ж), кох ліній сейсмічного відбиття, які перетинають и) ідентифікацію на сейсмічних лініях у вибранобільш ніж дві лінії і простягаються приблизно узму горизонті антикліналей, утворених протягом довж повздовжньої осі перспективного родовища. періоду імпульсу компресії, і неперерізаючих кору 18. Спосіб за одним з пп.1-17, який відрізняєтьзворотних розломів, як структур, що простягася тим, що операція е) визначення і призначення ються паралельно перерізаючим кору розломам включає одержання даних з розвідувальної сверу цьому горизонті, дловини і виконання палеогеографічного аналізу і) картографування у плані ідентифікованих антицих даних для призначення віку горизонтам. кліналей і неперерізаючих кору зворотних розло19. Спосіб за одним з пп.1-17, який відрізняєтьмів у вибраному горизонті і ся тим, що визначення і призначення операції е) ї) ідентифікацію у вибраному горизонті місць, де включають ідентифікацію вибраних сейсмічних антикліналі перетинаються вертикально непереліній у щонайменше одному глобальному відорізаючими кору зворотними розломами, і кремленому горизонті, утвореному протягом пек) ідентифікацію у вибраному горизонті зон, де ріоду імпульсу компресії, і призначення віку попеантикліналі не перетинаються ніякими розлореднім і наступним горизонтам, утвореним мами; протягом періоду імпульсу компресії, за допомоде SH перевищує SV у зонах, які перетинаються гою карти глобально синхронних імпульсів компзворотними розломами. 23. Спосіб за п.22, який відрізняється тим, що ресії. 20. Спосіб за одним з пп.1-19, який відрізняєтьвключає: ся тим, що операція ідентифікації щонайменше о) ідентифікацію на сейсмічній лінії у вибраному одного, по суті, вертикального перерізаючого горизонті зон, де антикліналі не перетинаються кору розлому включає ідентифікацію на вибраних розломами, сейсмічних лініях верхньої кори і ідентифікацію п) ідентифікацію на сейсмічній лінії зон у вибрарозломів, що розрізають верхню кору, як переріному горизонті нормальних розломів або розлозаючих кору розломів. мів зсувів простягання, у яких антикліналі пере21. Спосіб за одним з пп.1-19, який відрізняєтьтинаються нормальними розломами або ся тим, що операція ідентифікації щонайменше розломами зсувів простягання, по суті, позодного, по суті, вертикального розрізаючого кору довжньо, розлому включає ідентифікацію щонайменше р) ідентифікацію на сейсмічній лінії зон у вибраодного, по суті, вертикального розлому, одерному горизонті, де відсутні антикліналі; жання у зоні розлому землетрусних даних, які де SH відносно SV знижується ступінчасто, почи 9 74824 10 наючи з зони, ідентифікованої операцією к), до ної амплітуди для багатьох горизонтів, утворених зони, ідентифікованої операцією н). протягом періоду імпульсу компресії, і екстрапо24. Спосіб за п.21 або п.22, який відрізняється ляцію одержаних результатів між горизонтами. тим, що включає повторення визначення віднос Винахід стосується даних сейсмічного відображення, зокрема, їх використання для визначення напрямку і амплітуди напружень, що діють у осадових басейнах земної кори. Винахід може знайти застосування у галузі розвідки і видобування гідрокарбонів і тому винахід зручно описати з увагою до цих застосувань. Однак, винахід може знайти ширше ! застосування. Розробка вуглеводнів є ризикованою справою. Не існує гарантії того, що з ділянки, яка, як вважають, містить вуглеводні, і яку звичайно називають перспективним родовищем, будуть видобуті ці вуглеводні. Вуглеводні, зокрема, нафта і природний газ, накопичуються і утворюють резервуари у осадових басейнах у земній корі. Нафта і газ прагнуть просочитись через осадовий басейн внаслідок різниці між розмірами пористості і тисками і внаслідок напружень стискання, породжених у земній корі. Нафта і газ намагаються піднятись через осадовий басейн, доки не будуть зупинені ущільненням, наприклад, шаром сланцю, де вони накопичуються і утворюють резервуар. Процес видобуття вуглеводнів вимагає оцінки напружень, що діють поперек родовища. Взаємно перпендикулярні компоненти напруження стискання, які діють поперек родовища, можуть бути згруповані у вертикальні напруження (SV), максимальні горизонтальні напруження (SH) і мінімальні горизонтальні напруження (Sh). Мати оцінки цих напружень є необхідним на різних стадіях розвідки і видобування, але ці оцінки є особливо важливими на стадії буріння свердловин. Якщо компоненти напружень не компенсують одна одну, вони можуть деформувати поперечний перетин свердловини, перетворюючи його з круглого у еліптичний, що у деяких випадках може призвести до обвалювання свердловини, тобто її руйнування. Належним чином спроектовані свердловини можуть досить ефективно зрівнювати компоненти напружень і забезпечити видобування вуглеводню. На жаль, існуючі способи оцінки компонентів напружень засновані лише на моніторингу деформації свердловини і тому, коли трапляється обвалювання, ця інформація є вже запізнілою. Об'єктом винаходу є спосіб визначення компонентів напружень, які діють у родовищі, перед бурінням. Ще одним об'єктом винаходу є спосіб визначення напрямку і відносної амплітуди компонентів напружень, які діють у перспективному родовищі. Сучасна тектонічна теорія переміщення континентів вимагає, щоб у багатьох осадових басейнах SН було сприятливим компонентом напруження, обмеженим паралельно з осями грабена. Згідно з Тектонічною Теорією Плит гра бени як у минулому, так і сьогодні утворюють перпендикуляр до напрямку розтягаючого руху континентальних плит у багатьох кромках і усередині плит. Це, однак, не підтверджується результатами аналізу землетрусів, обвалювань свердловин, даних щодо напружень у шахтах і бурових кернах, взятих з різних місць верхньої кори. Ці дані вказують на існування значних напружень стискання і на те, що SН є перпендикулярним до багатьох басейнів, включаючи нафтові і газові резервуари. Ці дані вказують також, що SH діє у багатьох кромках і усередині плит. На жаль, дані землетрусів є занадто широкими, щоб дати інформацію про напруження, достатню для утворення базису розвідки гідрокарбонів і розробки окремих родовищ. Дані щодо обвалювань, як уже відзначалось, можна одержати лише після буріння. Інтерпретація даних сейсмічного відбиття може вказувати на численні особливості, сформовані стисканням і на те, що структури, утворені стисканням, з'явились у пліоценову геологічну епоху приблизно 5 мільйонів років тому, і подібні періодичні імпульси компресії повторювались, починаючи щонайменше з раннього тріасового періоду приблизно 240млн. років тому. Порівнюючи сейсмічні дані з місць навколо Землі, можна помітити їх глобальну синхронність. Ці глобально синхронні імпульси наведені у таблиці 1. Далі у описі терміни "по суті, вертикально, по суті, горизонтально, по суті, паралельно і по суті, перпендикулярно" означають орієнтацію у межах 45°. Згідно з винаходом, спосіб визначення напрямку максимального горизонтального напруження (SН) у горизонті перспективного родовища включає такі операції: а) одержання сукупності ліній сейсмічного відбиття у цьому перспективному родовищі, б) обрання щонайменше двох ліній сейсмічного відбиття, які перетинають перспективне родовище, по суті, у напрямку максимального падіння, в) обрання щонайменше ще однієї лінії сейсмічного відбиття, яка лежить, по суті, уздовж повздовжньої осі перспективного родовища, г) ідентифікацію на обраних сейсмічних лініях щонайменше одного, по суті, вертикального перерізаючого розлому кори, д) ідентифікація на обраних сейсмічних лініях сукупності горизонтів, е) визначення і призначення цій сукупності горизонтів геологічних періодів, є) ідентифікація на обраних сейсмічних лініях щонайменше одного горизонту, утвореного протягом періоду імпульсу компресії, ж) обрання щонайменше одного горизонту, 11 74824 12 визначеного операцією є) і перерізаного щонайвздовжньої осі перспективного родовища, менше одним з ідентифікованих розломів кори, г) ідентифікацію на обраних сейсмічних лініях з) картографування у плані перерізаючого щонайменше одного, по суті, вертикального розрозлому кори у горизонті, визначеному опелому кори, рацією ж), д) ідентифікація на обраних сейсмічних лініях и) ідентифікація щонайменше однієї антиклісукупності горизонтів, налі у горизонті, визначеному операцією з), e) визначення і призначення цій сукупності і) картографування у плані антикліналі, вигоризонтів геологічних періодів, значеної операцією и), у горизонті і є) ідентифікація на обраних сейсмічних лініях ї) обрання щонайменше однієї картографощонайменше одного горизонту, утвореного прованої антикліналі, яка у вигляді згори проходить, тягом періоду імпульсу компресії, по суті, паралельно суміжним розломам кори, ж) обрання щонайменше одного горизонту, картографованим операцією з); визначеного операцією є) і перерізаного щонайде SH є, по суті, перпендикулярним до обраменше одним з ідентифікованих розломів кори, них антикліналей цього горизонту. з) картографування у плані перерізаючого Згідно з іншим втіленням винаходу, спосіб кору розлому у горизонті, визначеному опевизначення напрямку максимального горизонтарацією ж), льного напруження (SH) у горизонті перспективи) ідентифікація щонайменше одного зворотного родовища включає такі операції: ного розлому у горизонті, визначеному опеа) одержання сукупності ліній сейсмічного вірацією з), дбиття у цьому перспективному родовищі, і) картографування у плані зворотного розб) обрання щонайменше двох ліній сейсмічлому, визначеного операцією и), у горизонті і ного відбиття, які перетинають перспективне рої) обрання щонайменше одного картографодовище, по суті, у напрямку максимального паваного зворотного розлому, який у вигляді згори діння, проходить, по суті, перпендикулярно до суміжних в) обрання щонайменше ще однієї лінії сейсрозломів кори, картографованих операцією з); мічного відбиття, яка лежить, по суті, уздовж поде SH є, по суті, перпендикулярним до обравздовжньої осі перспективного родовища, них зворотних розломів цього горизонту. г) ідентифікацію на обраних сейсмічних лініях Згідно з іншим втіленням винаходу, спосіб щонайменше одного, по суті, вертикального розвизначення напрямку максимального горизонталому кори, льного напруження (SH) у горизонті перспективд) ідентифікація на обраних сейсмічних лініях ного родовища включає такі операції: сукупності горизонтів, а) одержання сукупності ліній сейсмічного віe) визначення і призначення цій сукупності дбиття у цьому перспективному родовищі, горизонтів геологічних періодів, б) обрання щонайменше двох ліній сейсмічє) ідентифікація на обраних сейсмічних лініях ного відбиття, які перетинають перспективне рощонайменше одного горизонту, утвореного продовище, по суті, у напрямку максимального патягом періоду імпульсу компресії, діння, ж) обрання щонайменше одного горизонту, в) обрання щонайменше ще однієї лінії сейсвизначеного операцією є) і перерізаного щонаймічного відбиття, яка лежить, по суті, уздовж поменше одним з ідентифікованих розломів кори, вздовжньої осі перспективного родовища, з) картографування у плані перерізаючого г) ідентифікацію на обраних сейсмічних лініях розлому кори у горизонті, визначеному опещонайменше одного, по суті, вертикального розрацією ж), лому кори, и) ідентифікація щонайменше однієї синклід) ідентифікація на обраних сейсмічних лініях налі у горизонті, визначеному операцією з), сукупності горизонтів, і) картографування у плані синкліналі, визнаe) визначення і призначення цій сукупності ченої операцією и), у горизонті і горизонтів геологічних періодів, є) ідентифікація ї) обрання щонайменше однієї картографона обраних сейсмічних лініях щонайменше однованої синкліналі, яка у вигляді згори проходить, го горизонту, утвореного протягом періоду імпупо суті, перпендикулярно до суміжних розломів льсу компресії, i кори, картографованих операцією з); ж) обрання щонайменше одного горизонту, де SH є, по суті, перпендикулярним до обравизначеного операцією є) і перерізаного щонайних синкліналей цього горизонту. менше одним з ідентифікованих розломів кори, Згідно з ще одним втіленням винаходу, споз) картографування у плані перерізаючого сіб визначення напрямку максимального горизонкору розлому у горизонті, визначеному опетального напруження (SH) у горизонті перспектирацією ж), вного родовища включає такі операції: и) ідентифікація щонайменше одного не пеа) одержання сукупності ліній сейсмічного вірерізаючого кору нормального розлому у горизодбиття у цьому перспективному родовищі, нті, визначеному операцією з), б) обрання щонайменше двох ліній сейсмічі) картографування у плані цього не переріного відбиття, які перетинають перспективне розаючого кору нормального розлому, визначеного довище, по суті, у напрямку максимального паоперацією и), у горизонті і діння, ї) обрання щонайменше одного картографов) обрання щонайменше ще однієї лінії сейсваного не перерізаючого кору нормального розмічного відбиття, яка лежить, по суті, уздовж полому, який у вигляді згори проходить, по суті, 13 74824 14 перпендикулярно до суміжних розломів кори, к2) ідентифікацію щонайменше однієї синклікартографованих операцією з); налі у горизонті, ідентифікованому операцією 3), де SH є, по суті, паралельним обраним не пел2) картографування у плані цієї синкліналі, рерізаючим кору нормальним розломам цього визначеної операцією к2), у горизонті і горизонту. м2) обрання щонайменше однієї картографоЗгідно з ще одним втіленням винаходу, спованої синкліналі, яка у вигляді згори простягаєтьсіб визначення напрямку максимального горизонся, по суті, паралельно суміжним розломам кори, тального напруження (SH) у горизонті перспектикартографованим операцією з); вного родовища включає такі операції: де SH є, по суті, перпендикулярним до обраа) одержання сукупності ліній сейсмічного віних синкліналей у цьому горизонті. дбиття у цьому перспективному родовищі, Згідно з одним з попередніх втілень, спосіб б) обрання щонайменше двох ліній сейсмічвинаходу може також включати: ного відбиття, які перетинають перспективне рок3) ідентифікацію щонайменше одного звородовище, по суті, у напрямку максимального патного розлому у горизонті, ідентифікованому діння, операцією з), в) обрання щонайменше ще однієї лінії сейсл3) картографування у плані цього зворотномічного відбиття, яка лежить, по суті, уздовж пого розлому, визначеного операцією к3), у горивздовжньої осі перспективного родовища, зонті і г) ідентифікацію на обраних сейсмічних лініях м3) обрання щонайменше одного картогращонайменше одного, по суті, вертикального розфованого зворотного розлому, який у вигляді лому кори, згори простягається, по суті, паралельно суміжд) ідентифікація на обраних сейсмічних лініях ним розломам кори, картографованим опесукупності горизонтів, рацією з); e) визначення і призначення цій сукупності де SH є, по суті, перпендикулярним до обрагоризонтів геологічних періодів, них зворотних розломів у цьому горизонті. є) ідентифікація на обраних сейсмічних лініях Згідно з одним з попередніх втілень, спосіб щонайменше одного горизонту, утвореного провинаходу може також включати: тягом періоду імпульсу компресії, к4) ідентифікацію щонайменше одного не пеж) обрання щонайменше одного горизонту, рерізаючого кору нормального розлому у горизовизначеного операцією є) і перерізаного щонайнті, ідентифікованому операцією з), менше одним з ідентифікованих розломів кори, л4) картографування у плані цього не переріз) картографування у плані перерізаючого заючого кору нормального розлому, визначеного кору розлому у горизонті, визначеному опеоперацією к3), у горизонті і рацією ж), м4) обрання щонайменше одного картограи) ідентифікація щонайменше одного не пефованого не перерізаючого кору нормального рерізаючого кору розлому у зсуві простягання розлому, який у вигляді згори простягається, по пласта правостороннього напрямку і другого не суті, перпендикулярно до суміжних розломів коперерізаючого кору розлому у зсуві простягання ри, картографованих операцією з); пласта лівостороннього напрямку, у горизонті, де SH є, по суті, паралельним обраним звороі) картографування у плані цих не перерізаютним розломам у цьому горизонті. чих кору розломів у зсуві простягання пласта, Згідно з одним з попередніх втілень, спосіб визначених операцією и), у горизонті і винаходу може також включати: ї) обрання щонайменше одного не перерізак5) ідентифікацію щонайменше одного не пеючого кору розлому у зсуві простягання пласта, рерізаючого кору розлому у зсуві простягання який у вигляді згори простягається, по суті, перпласта правостороннього напрямку і другого не пендикулярно до суміжних розломів кори, картогперерізаючого кору розлому у зсуві простягання рафованих операцією з); пласта лівостороннього напрямку, у горизонті, де SH є, по суті, паралельним обраним провизначеному операцією з), тилежним секторам, утвореним обраними правол5) картографування у плані цих не переріі лівосторонніми не перерізаючими кору розлозаючих кору розломів у зсуві простягання пласта, мами у зсуві простягання пласта. визначених операцією и), у горизонті, визначеноЗгідно з одним з попередніх втілень, спосіб му операцією к5) і винаходу може також включати: м5) обрання тих не перерізаючих кору розк1) ідентифікацію щонайменше однієї антикломів, які у вигляді згори простягаються, по суті, ліналі у горизонті, ідентифікованому опеперпендикулярно до суміжних розломів кори, рацією з), картографованих операцією з); л1) картографування у плані цієї антикліналі, де SH є, по суті, паралельним обраним провизначеної операцією к1), у горизонті і м1) обтилежним секторам, утвореним обраними праворання щонайменше однієї картографованої антиі лівосторонніми не перерізаючими кору розлокліналі, яка у вигляді згори простягається, по суті, мами у зсуві простягання пласта у цьому горипаралельно суміжним розломам кори, картогразонті. фованим операцією з); Згідно з одним з попередніх втілень, спосіб де SH є, по суті, перпендикулярним до обравинаходу може також включати: них антикліналей у цьому горизонті. н1) повторення операції є) для щонайменше Згідно з одним з попередніх втілень, спосіб одного іншого періоду імпульсу компресії, винаходу може також включати: o1) ідентифікацію щонайменше однієї антик 15 74824 16 ліналі у горизонті, ідентифікованому опеоперацією о4), рацією н1), р4) накладання картографованого плану з п1) картографування у плані антикліналі, ідеоперації п4) на картографований план з опентифікованої операцією о1), у горизонті, визначерації з) і ному операцією о1), с4) обрання щонайменше одного картограр1) накладання картографованого плану з фованого не перерізаючого кору нормального операції п1) на картографований план з оперозлому з операції п4), який у вигляді згори прорації з) і стягається, по суті, перпендикулярно до суміжних с1) обрання щонайменше однієї картографорозломів кори, картографованих операцією з); ваної антикліналі з операції п1), яка у вигляді де SH є, по суті, паралельним обраним не пезгори простягається, по суті, паралельно суміжрерізаючим кору нормальним розломам з операним розломам кори, картографованим опеції р4) у горизонті, ідентифікованому операцією з); рацією н4). де SH є, по суті, перпендикулярним до обраЗгідно з одним з попередніх втілень, спосіб них антикліналей з операції с1) у горизонті, іденвинаходу може також включати: тифікованому операцією н1). н5) повторення операції є) для щонайменше Згідно з одним з попередніх втілень, спосіб одного іншого періоду імпульсу компресії, винаходу може також включати: o5) ідентифікацію щонайменше одного не пен2) повторення операції є) для щонайменше рерізаючого кору нормального розлому у зсуві одного іншого періоду імпульсу компресії, простягання пласта правосторонньому напрямку і о2) ідентифікацію щонайменше однієї синклідругого не перерізаючого кору розлому у зсуві налі у горизонті, ідентифікованому операцією н2), простяганні пласта лівостороннього напрямку, у п2) картографування у плані синкліналі, іденгоризонті, визначеному операцією з), у горизонті, тифікованої операцією о2), у горизонті, визначеідентифікованому операцією н5), ному операцією о2), п5) картографування у плані цього не перерір2) накладання картографованого плану з заючого кору нормального розлому у зсуві прооперації п2) на картографований план з опестягання пласта, ідентифікованого операцією о5), рації з) і у горизонті, визначеному операцією о5), с2) обрання щонайменше однієї картографоp5) накладання картографованого плану з ваної синкліналі з операції п2), яка у вигляді згооперації п5) на картографований план з опери простягається, по суті, паралельно суміжним рації з) і розломам кори, картографованим операцією з); с5) обрання щонайменше одного картограде SH є, по суті, перпендикулярним до обрафованого не перерізаючого кору нормального них синкліналей з операції с2) у горизонті, іденрозлому у зсуві простягання пласта з операції тифікованому операцією н2). п5), який у вигляді згори простягається, по суті, Згідно з одним з попередніх втілень, спосіб перпендикулярно до суміжних розломів кори, винаходу може також включати: картографованих операцією з); н3) повторення операції є) для щонайменше де SH є, по суті, паралельним обраним проодного іншого періоду імпульсу компресії, тилежним секторам, утвореним обраними правоo3) ідентифікацію щонайменше одного звоі лівосторонніми не перерізаючими кору розлоротного розлому у горизонті, ідентифікованому мами у зсуві простягання пласта, з операції р5) у операцією н3), горизонті ідентифікованому операцією н5). п3) картографування у плані зворотного розБажано, щоб для одержання більш деталізолому, ідентифікованого операцією о3), у горизонваної карти спосіб включав одержання більш, ніж ті, визначеному операцією о3), двох ліній сейсмічного відбиття, які перетинають р3) накладання картографованого плану з родовище, по суті, у напрямку максимального операції п3) на картографований план з опепадіння, і одержання кількох ліній сейсмічного рації з) і відбиття, які перетинають більш, ніж дві лінії і с3) обрання щонайменше одного картограпростягаються приблизно уздовж повздовжньої фованого зворотного розлому з операції п3), який осі перспективного і родовища. у вигляді згори простягається, по суті, паралельБажано, крім того, щоб операція е) визначенно суміжним розломам кори, картографованим ня і призначення включала одержання даних з операцією з); розвідувальної свердловини і виконання палеоде SH є, по суті, перпендикулярним до обрагеографічного аналізу цих даних для призначенних синкліналей з операції р3) у горизонті, ідення діб горизонтам. У іншому варіанті бажано, щоб тифікованому операцією н3). операцією е) визначення і призначення включала Згідно з одним з попередніх втілень, спосіб ідентифікацію обраних сейсмічних ліній у щонайвинаходу може також включати: менше одному глобально відокремленому горин4) повторення операції є) для щонайменше зонті, утвореному протягом періоду імпульсу одного іншого періоду імпульсу компресії, компресії, і призначення діб попереднім і наступo4) ідентифікацію щонайменше одного не пеним горизонтам, утвореним протягом періоду рерізаючого кору нормального розлому у горизоімпульсу компресії, користуючись картою глобанті, ідентифікованому операцією н4), льно синхронних імпульсів компресії. Бажано п4) картографування у плані цього не перерітакож, щоб операція ідентифікації щонайменше заючого кору нормального розлому, ідентифікоодного, по суті, вертикального розлому кори ваного операцією о4), у горизонті, визначеному включала ідентифікацію на обраних сейсмічних 17 74824 18 лініях розломів, що розрізають верхню кору, як ломів зсувів простягання, у яких вертикальні перозломи кори. У іншому варіанті бажано, щоб ретинаються нормальними розломами або розоперація ідентифікації щонайменше одного, по ломами зсувів простягання, по суті, поз-довжньо, суті, вертикального розлому кори включала іденр) ідентифікацію на сейсмічній лінії зон у обтифікацію щонайменше одного, по суті, вертикараному горизонті, де відсутні антикліналі; льного розлому, одержання землетрусних даних де SH відносно SV знижується ступінчасто, у зоні розлому, які вказують, що SH лежить, по починаючи з зони, ідентифікованої операцією к), суті, у горизонтальній площині у зоні цих даних і є до зони, ідентифікованої операцією н). приблизно перпендикулярним до одного іншого Спосіб, бажано, включає повторення визнапаралельно спрямованого, по суті, вертикального чення відносної амплітуди для багатьох горизонрозлому у зоні землетрусних даних, з ідентифікатів, утворених протягом періоду імпульсу компрецією такого розлому як перерізаючого кору розсії, і екстраполяцію одержаних результатів між лому. горизонтами. Згідно з іншим втіленням винаходу, спосіб Важливо правильно спрямовувати буріння, визначення амплітуди максимального горизонтащоб напруження, що діють на бур, були суттєво льного напруження (SH) відносно максимального мінімальними. Бажано перед початком буріння вертикального напруження (SV) у горизонті персвизначити напрямок SH і амплітуду SH відносно пективного родовища включає такі операції: SV для підвищення імовірності зрівнювання наа) одержання сукупності ліній сейсмічного віпружень, що діють поперек свердловини, і цим дбиття у цьому перспективному родовищі, підвищити стабільність її стінок, використовуючи б) обрання щонайменше двох ліній сейсмічбурову рідину найбільш ефективної щільності. ного відбиття, які перетинають перспективне роЯкщо напрямок SH змінюється у зоні родовидовище, по суті, у напрямку максимального паща і мають місце анізотропії, наприклад, SV>SH діння, і/або SH>Sh, різниці між напруженнями, що діють в) обрання щонайменше ще однієї лінії сейспоперек свердловини, змінюватимуться згідно з мічного відбиття, яка лежить, по суті, уздовж понапрямком і нахилом скважини. Відповідно, бавздовжньої осі перспективного родовища, жано мати оцінку напрямку SH для планування г) ідентифікацію на обраних сейсмічних лініях нахилених або горизонтальних експлуатаційних щонайменше одного, по суті, вертикального розсвердловин, наприклад, подовжених, які часто лому кори, мають компоненти довжиною кілька км з напрямд) ідентифікація на обраних сейсмічних лініях ками від субгоризонтального до горизонтального. сукупності горизонтів, Нестабільність свердловини може зумовити e) визначення і призначення цій сукупності повторне буріння або створення . ! відгалужень горизонтів геологічних періодів, на різних глибинах, причому час для планування є) ідентифікація на обраних сейсмічних лініях таких свердловин з відгалуженнями може бути щонайменше одного горизонту, утвореного прообмеженим. Оскільки сейсмічні дані завжди одетягом періоду імпульсу компресії, ржують перед початком буріння, бажано виконаж) обрання щонайменше одного горизонту, ти сейсмічне визначення напрямку SH перед привизначеного операцією є) і перерізаного щонаййняттям рішення створювати відгалуження. менше одним з ідентифікованих розломів кори, Спеціальним варіантом свердловини з розгаз) картографування у плані перерізаючого луженнями є багатогілкова свердловина, у якій розлому кори у горизонті, визначеному опеодна або більше видобувних свердловин бурять рацією ж), від первинної свердловини. Знання режиму наи) ідентифікація на сейсмічних лініях у обрапружень дозволяє досягти механічної стабільносному горизонті антикліналей, утворених протягом ті з'єднань відгалужень з первинною смердперіоду імпульсу компресії, і не перерізаючих ловиною. кору зворотних розломів, як структур, що простяНафта і газ можуть просочуватись з резервугаються паралельно розломам кори у горизонті, ара угору через проникний розлом, зсув в ущільі) картографування у плані ідентифікованих ненні. Однак, було помічено, що, коли SH є, по антикліналей і не перерізаючих кору зворотних суті, перпендикулярним до перерізаючого розлорозломів у горизонті і му, витікання не відбувається, але воно відбуваї) ідентифікація у обраному горизонті зон, де ється, якщо SH має напрямок, по суті, паралельантикліналі перетинаються вертикально не перений перерізаючого розлому. У процесі різаючими кору зворотними розломами, і розвідування бажано визначати, які розломи здак) ідентифікація у обраному горизонті зон, де тні до витікання, а які ні, без буріння через резерантикліналі не перетинаються ніякими розловуар родовища. мами; Розломи з активним витіканням є, по суті, паде SH перевищує SV у зонах, які перетинаралельними SH і дозволяють рідині або газу з ються зворотними розломами. глибших резервуарів досягти більш мілких гориСпосіб визначення амплітуди може також зонтів і створити в них тиск вище нормального, включати: ускладнюючи буріння у цих горизонтах, якщо буо) ідентифікацію на сейсмічній лінії у обранорова рідина є недостатньо щільною. Якщо траєкму горизонті зон, де антикліналі не перетинаютьторія свердловини є паралельною до субпаралеся розломами, лі лінії розлому і перетинає зону розломів, п) ідентифікацію на сейсмічній лінії зон у обсуміжну до активного розлому, ламаний матеріал раному горизонті нормальних розломів або розможе обрушитись у свердловину і заклинити тру 19 74824 20 бу бура. Небезпека такого обрушення може бути щодо перспективності буріння на нафту і газ у знижена, якщо бурити свердловину перпендикуцьому місці. лярно до перерізаючого розлому, а для цього Далі наведено креслення, які сприяють крабажано заздалегідь визначити орієнтацію SH і щому розумінню способу згідно з винаходом і не можливість наявності активних розломів (з протіобмежують об'єму винаходу. У кресленнях: канням) у непроникному ущільненні. Фіг.1 - таблиця періодів і місць глобально сиТріщини у низькопроникному резервуарі дінхронних імпульсів, ють як невеликі розломи і можуть відкриватись і Фіг.2 - приклад сейсмічної лінії, закриватись залежно від напружень у резервуарі. Фіг.3а - інтерпретація сейсмічної лінії, що ідеНафта і газ найчастіше можуть текти через відкнтифікує ознаки Раннього Тріасового періоду, риті тріщини у резервуарі і тому бажано до бурінФіг.3b - картографований план Раннього Тріня визначити, у якому напрямку це витікання моасового періоду, базований частково на сейсмічже бути найбільшим. Ефективна проникність ній лінії Фіг.3а, резервуара може бути збільшена підвищенням Фіг.4а - інтерпретація сейсмічної лінії, що ідетиску рідини у резервуарі до точки подрібнення нтифікує ознаки Валангійського періоду, каменів резервуара, але при цьому бажано знати Фіг.4b - картографований план Валангійськозаздалегідь напрямок SH для передбачення орієго періоду, базований частково на сейсмічній лінії нтації планованого подрібнення. Фіг.4а, Процес вторинного видобування вуглеводнів Фіг.5а - інтерпретація сейсмічної лінії, що ідеподачею води вимагає знання напрямку відкринтифікує ознаки Пліоценового періоду, тих тріщин і орієнтації розломів з витіканням, а Фіг.5b - картографований план Валангійськотакож можливих тріщин, що утворюються внасліго періоду, базований частково на сейсмічній лінії док подачі води. Для одержання цієї інформації Фіг.5а, бажано знати напрямок і відносну амплітуду SH у Фіг.6а - приклад інтерпретації сейсмічної лінії цій зоні, які можна визначити з аналізу напружень у слабостисненому басейні, свердловини згідно з винаходом. Фіг.6b - приклад інтерпретації сейсмічної лінії Усунення уламків від буріння і рідких відходів у басейні, більш стисненому, ніж ілюстрований на під час шельфового видобувного буріння часто Фіг.6а, здійснюють внесенням цих матеріалів у спорожФіг.7а - більш детальне зображення частини нілий вуглеводневий резервуар шляхом створенсейсмічної лінії Фіг.6а і ня тріщин, паралельних SH. У нафтовидобувній Фіг.7b - більш детальне зображення частини галузі точне заздалегідне знання розподілу насейсмічної лінії Фіг.6b. прямків SH і, отже, орієнтації тріщин для відходів Розвідка і видобуття вуглеводнів потребують є необхідним для відвернення перешкод у виробзначних досліджень перспективного родовища ничому процесі і для інших процесів усунення перед одержанням будь-яких кількостей нафти відходів, наприклад, секвестрації діоксиду карбоабо газу з резервуара. Звичайно для родовища ну, необхідної для відвернення порушень ресуродержують дані сейсмічного відбиття, які дозвосів ґрунтових вод. ляють оцінити загальне місце розташування і Зрозуміло, що, коли верхня земна кори дерозміри резервуара. Фіг.2 містить приклад сейсформується під дією компресії, це створює антимічної лінії. Спосіб одержання сейсмічних даних є кліналі і синкліналі, і напрямки головних комподобре відомим і не входить в об'єм винаходу. нентів горизонтальних напружень SH у цей час Об'єктом винаходу є інтерпретація і аналіз цих будуть, по суті, перпендикулярними до цих антиданих. Планування для родовища вимагає наявкліналей і синкліналей. Можна припустити, що ності щонайменше двох або більше ліній відбитпоточний імпульс компресії, якого зазнає земна тя. Зокрема, родовище може бути найбільш ясно кора, має такий же напрямок, оскільки орієнтація характеризоване щонайменше двома лініями розломів кори, від яких залежить напрямок антисейсмічного відбитття, які перетинають родовикліналей і синкліналей, не змінилась. ще, по суті, у напрямку максимального падіння, і Коли визначення SH використовується для щонайменше ще однією сейсмічною лінією, яка ідентифікації розломів, що створюватимуть витілежить уздовж повздовжньої осі родовища. Для кання і тих, що створюватимуть ущільнення, споспрощення пояснень розглядається лише одна сіб згідно з винаходом включає ідентифікацію така лінія. перерізаючого розлому на щонайменше двох Лінія сейсмічного відбиття (Фіг.2) є типовою і сейсмічних лініях і картографування у плані цих включає павутиння малих форм, які вказують на розломів, причому ущільнюючим буде розлом, підповерхневі особливості. Це павутиння інтерпдля якого SH є перпендикулярним, а розломом з ретують для ідентифікування різних взагалі горивитіканням буде той, до якого SH є суттєво не зонтальних горизонтів, що відкладались у різні перпендикулярним. Бажано, щоб цей спосіб часи. Для кожного горизонту визначають геологівключав визначення, чи перерізає розлом всю чну добу. Це звичайно здійснюють бурінням досверхню кору, оскільки це вказуватиме, що цей лідної свердловини через родовище і одержанрозлом найімовірніше буде перепендикулярним ням зразків з зареєстрованих глибин з до SH і, отже, буде ущільнюючим. Зрозуміло, що подальшим палеонтологічним аналізом цих зраззворотна ситуація вказує, що розлом буде з проків. Після визначення віку зразків з зареєстроватіканням. Така інформація дозволяє геологам і них глибин цю інформацію корелюють з відповідгеофізикам мати обґрунтовані міркування щодо ними глибинами на сейсмічній лінії. У випадках, імовірності витікання нафти і газу з резервуару і коли визначення геологічних діб горизонтів вико 21 74824 22 нується без буріння дослідних свердловин, це Фіг.2 можна бачити, що горизонт, інтерпретоваможна зробити, екстраполюючи дані ззовні родоний як Ар, був деформований у антикліналь 3, а вища. Валангійський горизонт був деформований у синРізні горизонти Фіг.2 можна інтерпретувати кліналь 3а. Слід відзначити, що антикліналі і сингоризонти через різні розрізаючі розломи. Сейскліналі, утворені протягом інтерпретованих горимічну лінію можна також інтерпретувати, щоб зонтів ETr, EJ, Сl і Ро, були втрачені внаслідок ілюструвати антикліналі 3 і синкліналі 3а, зворотсплощення ґрунтової виїмки або правосторонніх ні розломи 4, нормальні розломи 5, вертикальні гілок антикліналей і синкліналей, спричиненого (по суті) розломи 6 кори, верхню частину 8 верхпізнішим нахилом басейну осадження у бік моря ньої континентальної кори і базу 9 верхньої конабо ліворуч. Викликане розтяганням потоншення тинентальної кори. Разом з довільною свердлонижньої континентальної кори нижче основи вервиною 11 може бути додана імовірне хньої континентальної кори 9 утворило перерізамісцеположення резервуара 10 вуглеводню. Слід ючі кору розломи 6 у ламкій верхній корі між вервідзначити, що бурову вишку не обов'язково розхом і основою верхньої континентальної кори 8, ташовувати прямо над резервуаром, і зображена 9. Деякі з цих розломів, можливо, були нормальвертикальна свердловина є лише прикладом. ними розломами 5, у яких камені на верхньому Спосіб винаходу включає ідентифікацію на боці поверхні падіння розлому перемістились сейсмічних лініях щонайменше одного горизонту, униз відносно тієї ж каменевої групи на нижньому утвореного протягом періоду імпульсу компресії. боці цієї поверхні. Деякі з нормальних розломів 5 Горизонт 2 (Фіг.2) міститься у таблиці Фіг.1. Цей були стиснені протягом цих імпульсів компресії і горизонт розташовується у основі пліоценової перетворились у зворотні розломи 4, в яких вердоби. Періоди, коли земна кора зазнавала імпухній бік рухався угору відносно тих же груп нижльсів компресії, можуть бути ідентифіковані на нього боку. Компресійна дія SH у верхній корі, сейсмічних лініях як горизонти, що були згорнуті. підтверджена зворотними розломами 4 у горизоКоли цей горизонт картографують у плані, складнті, інтерпретованому як LTr, послабилась у періки, паралельні розломам, що розрізають кору, є оді від пізньотріасового горизонту 2 (LTr) до ранскладками, утвореними напруженням стискання. ньоюрського горизонту 2 (EJ), оскільки Це вказує на період імпульсу компресії. Картогвідкладення, репрезентовані цією проміжною рафування обраних горизонтів розглядається сейсмічною коміркою, є потовщеними. Повторюнижче. вана реактивація зворотних розломів 4 протягом Зрозуміло, що не всі складки були утворені імпульсів компресії взагалі збігається з утворенглобально синхронними компресійними явищами. ням антикліналей 3 і синкліналей 3а, а зворотні Некомпресійно-імпульсні складки можуть бути розломи 4 часто знаходяться в осердях осей анвиявлені як не паралельні складкам, утвореним тикліналей 3 і є паралельними їм. Імпульси компімпульсом компресії. Зокрема, некомпресійноресії повторювались до пліоценового (Рl) імпульімпульсні складки не є паралельними розломам 6 су компресії, який є активним і сьогодні, на що кори і, отже, не є паралельними від імпульсу до вказує розвиток антикліналей 3 у сучасному морімпульсу і звичайно не накладаються, а їх ампліському дні 1 (ліва верхня частина Фіг.2). туди не є адитивними від імпульсу до імпульсу. Кожна з Фіг.3а, 4а, 5а є подібною до Фіг.2 з Такі складки тут не розглядаються. усунутим павутинням сейсмічних відбивань для Важливо інтерпретувати дані сейсмічного віілюстрації підповерхневих формацій. У цьому дбиття, беручи до уваги імпульси компресії. Гоприкладі на Фіг.2 були обрані три горизонти, ризонт 2, інтерпретований як пізній тріасовий (LTr утворені імпульсами компресії, хоча зрозуміло, у чорному колі), записаний нижче 5,0сек. поблизу що можуть бути обрані будь-яка кількість таких центра сейсмічної лінії Фіг.2, може бути інтерпрегоризонтів. Першим з обраних є ранній тріасовий тований як, по суті, горизонтальна поверхня після період ЕТr (приблизно 240 мільйонів тому), ілюсерозії складок, утворених протягом пізньотріасотрований (Фіг.3а) і картографований (Фіг.3b). Друваго імпульсу стискання у басейні відкладення. гим є Валангійський період Va (приблизно 130 Напруження розтягання у нижній корі під основою мільйонів років тому) (Фіг.4а, 4b). Третім є Пліо9 верхньої континентальної кори (Фіг.2) і на тій же ценовий період Рl (приблизно від 5 мільйонів роінтерпретації сейсмічної лінії Фіг.3а викликали ків тому до сучасності) (Фіг.5а, 5b). Будь-який опускання горизонту LTr. Це утворило осадову горизонт, утворений протягом періоду імпульсу товщу між горизонтом LTr і ранньотріасовим гокомпресії, може бути обраний для визначення ризонтом EJ (у чорному колі). У час горизонту, напрямку SH, а кількість інтерпретованих горизоінтерпретованого як EJ осаджена товща почала нтів, пристосованих для використання протягом підніматись, примушуючи осаджену товщу EJ розробки родовища, залежить взагалі від глибини мігрувати ліворуч від осі підйому. Утворений в буріння і кількості горизонтів, у яких можуть винирезультаті відносний антиклінальний підйом гокнути проблеми з бурінням. У зв'язку з цим слід ризонту, інтерпретованого як EJ, відповідає ранзазначити, що у цьому прикладі очікуваним місньотріасовому імпульсу компресії (EJ у чорному цезнаходженням вуглеводнів є Ранній Тріасовий колі). Басейн осадження продовжував опускаперіод і тому інтерпретований горизонт має тись. Протягом Каловійського (Cl), Кімериджийсьвключати щонайменше цей період. Згідно з винакого (Km), Портланського (Ро), Валангійського ходом, після обрання імпульсу компресії, іденти(Va), Аптійського (Ар), Альбійського (Аl), Кампанфікованого у горизонті ЕТr (Фіг.3а), виконується ського (Cm) і Пліоценового (Pl) періодів імпульсів ідентифікація структур і перерізаючих кору розкомпресії описаний вище процес повторювався. З ломів 6 на сейсмічній лінії і картографування їх у 23 74824 24 плані (Фіг.3b). Слід відзначити, що структури між ньої зони поблизу лінії Α-B і показує таке ж скоточками А і В (Фіг.3а) включають 4 антикліналі рочення малої осі паралельно SH. За відсутності Т.3.1, Т.3.2, Т.3.3, Т.3.5, одну синкліналь Т.3а.4 і деформації паралельно SH це вказує, що SH>Sh. десять зворотних розломів Т.4.1-Т.4.10. ЗрозуміЦі результати разом з еліпсом Фіг.3а вказують, ло, що антикліналі 3 є піками складок, а картогщо SH>Sh>SV. У кожній зоні кожного однорідного рафування синкліналей 3а, які є котловинами напрямку SH антикліналі і зворотні розломи не складок також є припустимим, хоча у цьому прикзазнають значного повертання і їх зростання має ладі це є менш практичним, оскільки зворотні суттєво вертикальний напрямок без нормальних розломи 4 мають тенденцію утворюватись у анрозломів, поперечних до антикліналей, і, отже, тиклінальних осях і разом утворюють ключовий без подовження уздовж осі антикліналі у напрямпоказник як ι напрямку, так і амплітуди SH. З наку Sh. Тому це вказує на зворотні розломи чистолежною кількістю сейсмічних ліній для одержання го зрізу, тобто що SH>Sh>SV. Такий режим напрукарти плану, як це було описано, план цього пежень, хоча і з змінним SH, охоплює всю ріоду зображений на Фіг.3b. Ці структури познакартографовану площу Фіг.3b. чені товстими лініями, але їх занадто багато і Після обрання імпульсу компресії у горизонті, вони розташовані близько одна до одної і тому не інтерпретованому як Va (Фіг.4а), винахід вимагає можуть бути всі зображені між А і В (Фіг.3b). Поідентифікації структур і перерізаючих кору роздібні структури були одержані з оточуючих діляломів 6. Структури на Фіг.4а включають дві антинок і показані з нижчою щільністю, ніж на дікліналі V.3.1 і V.3.2, одну синкліналь V.3a.2, три лянці між А і В. зворотні розломи V.4.1-V.4.3 і один нормальний Якщо на карті плану напрямок перерізаючих розлом 5 (V.5.1), які у вигляді згори утворюють кору розломів 6 не змінюється з часом, а складки розлом 7 зсуву простягання V.5.(7).1. Для побубули утворені головним стискаючим напружендови картографованого плану необхідно мати ням протягом періоду ЕТr проти і над розломами належні сейсмічні лінії, як на Фіг.4b. Як і для 6 і, крім того, жорстка земна кора між горизонтаФіг.3b, SH можна визначити у Валангійському пеми 8, 9 зазнала подібного горизонтального стисріоді і у інших періодах імпульсів компресії, вклюкаючого напруження, поточний напрямок SH може чаючи сучасні, перпендикулярні антикліналям 3 і бути визначений , як перпендикулярний антиклізворотним розломам 4. налям 3 і зворотним розломам, утвореним ранУ лівій центральній частині Фіг.4а точковий ньотріасовим імпульсом компресії, ілюстрованим контур кола був деформований у еліпс з коротФіг.3b. кою віссю, паралельною SH, але без руху у наАнтикліналі Т.3.2 і Т.3.4, утворені суміжно до прямку SV і тому SH>SV. Еліпс репрезентує стисперерізаючих кору розломів 6.7, 6.8 (Фіг.3а) або кання з пластичним згортанням і утворенням над ними, є скривленими на Фіг.3b і не є односптаких антикліналей, як V.3.1 і таких синкліналей, рямованими. У цьому прикладі їх середній наяк V.3a.2, і з одночасним розтягуючим руйнуванпрямок може бути прийнятий за показник SH у ням з утворенням таких нормальних розломів 5, ділянці Α-B на сучасній карті. Антикліналі Т.3.13, як V,5(7).1. Еліпс Фіг.4а є вертикальним перетиТ.3.14 і Т.3.15 є субпаралельними суміжним до ном еліпсоїда. Горизонтальний перетин еліпсоїда них перерізаючим кору розломам 6.13, 6.14, 6.15 (Фіг.4b) і показує таке ж скорочення паралельно відповідно і з відхиленням цих антикліналей від SH і подовження паралельно Sh, що вказує на напрямку північ-південь антикліналей і зворотних співвідношення SH>>Sh. Це разом з співвіднорозломів у Α-B вони виявляють зміни у напрямку шенням SH>SV (Фіг.3За) вказує, що SH>SV>Sh. SH у картографованій області. Було відзначено, Антикліналі V.3.1, V.3.3 не є точно односпрящо перерізаючі кору розломи 6 горизонтальною мованими і їх середній напрямок може розглядадовжиною приблизно 2км є здатними породжуватись, як індикація напрямку SH приблизно з сходу ти паралельні їм антикліналі і тому є відповідальна захід на глибині горизонту 2 Va як у часи Ваними за зміни напрямку SH. лангія, так і сьогодні. Після визначення напрямку SH можна визнаСлід відзначити відсутність формування анчити амплітуду SH відносно інших компонентів тикліналі паралельно перерізаючому кору розлонапруження у обраному горизонті. У лівій нижній му 6.15. Це вказує, що SH стає більш односпрячастині Фіг.3а точковий контур кола був деформованим у молодшій частині відкладення і мований у еліпс, який називають еліпсом дефорвнаслідок віддалення від 6.15 не відповідає півнімації. Мала вісь цього еліпсу є, по суті, паралечно-південній схильності розлому 6.15, як це мальною SH і подовження еліпсу є вертикальним у ло місце у глибшому Ранньому Тріасі (Фіг.3b), де напрямку SV. Це вказує, що SH значно перевищує антикліналь Т.3.15 є паралельною перерізаючому SV. Еліпс репрезентує стискання з пластичним кору розлому 6.15. згортанням і формування таких антикліналей, як Загальний напрямок SH може обмежуватись Т3.5, і репрезентує крихке формування таких також використанням еліпса деформації разом з зворотних розломів, як Т.4.9 і Т.4.10. Залягання нормальними розломами 5 і з лініями зрізу або цих розломів може лежати між майже вертикальрозломами 7 зсувів простягання, які часто не пеною лінією і лінією, найближчою до точкових ліній рерізають кору, як, наприклад, V.5(7).1 і V.7.3. На у точковому колі, залежно від походження розтакарті Фіг.4b розломи 7 зсувів простягання мають шованих нижче перерізаючих кору розломів 6.10, протилежні стрілки відносних горизонтальних 6.12 відповідно. Еліпс на Фіг.3а є вертикальним зміщень поперек кожного розлому, а розломи 7 перетином еліпсоїда. Горизонтальний перетин зсувів простягання ідентифікують сектор, у якому цього еліпсоїда (Фіг.3b) стосується безпосередбісектори приблизно ідентифікують межі SH. Два 25 74824 26 такі сектори утворюються розломами V.5(7).1 зворотні розламування і згортання чистого зрізу зсуву простягання, де бісектор V.7.2 має прибливід зсуву простягання чистого зрізу і зсув простязний напрямок схід-захід. Цей сектор вказує погання чистого зрізу від навантаження, відповідно. довження, паралельне трохи повернутій осі антиАмплітуда SH у жорсткій верхній корі зазнає дикліналі у горизонтальній площині, що вказує на сипації або зменшується вертикально від горизорозлом зсуву простягання чистим зрізом. Це вканту до горизонту у басейні відкладення. У горизує, що SH>SV>Sh для всієї картографованої зонтальному плані картографованого горизонту площі поблизу розрізу Α-B і антикліналі V.3.4. SH може змінюватись. Хоча Фіг.3b показує всю Цей спосіб може бути застосований для кожного картографовану ділянку, яка зазнає зворотного з періодів імпульсів компресії для перевірки узгорозламування чистим зрізом у горизонті 2 (ЕТr), дженості як вертикальних, так і горизонтальних на Фіг.4b SB1 розташована праворуч або на схід змін напрямку SH у картографованій області. Це у перекриваючому горизонті 2, інтерпретованому вказує буровикам сьогоднішній напрямок SH для як Va і поблизу лівого і правого кінців лінії Α-B. різних глибин майбутньої свердловини. Слід відФіг.5b показує, що SB1 і SB2 пересунулись далі значити, що SH>>SV для зворотних розломів чисправоруч у перекриваючому горизонті Рl і цей тим зрізом і SH>SV для розломів зсуву простягангоризонт, головним чином, знаходиться під наваня чистим зрізом вказують на те, що відношення нтаженням. Нижче SB1 SH>>>SV, між SB1 і SB2 амплітуд SH і SV знижується з наближенням до SH>SV і над SB2 SHSh>SV. У верхній правій частині Фіг.5а точкощо перерізають ці горизонти на Фіг.6а, мають вий контур кола був деформований у еліпс з вернормальне зміщення. тикальним скороченням, зумовленим SV, і гориЯкщо рівень зворотного розламування чистозонтальним подовженням, яке вказує, що SV>SH. го зрізу підвищується, по суті, вертикальний розЗа відсутності помітного складання і розламуванрізаючий кору розлом поблизу лівої центральної ня горизонтальний вигляд еліпсоїда у верхній частини Фіг.7b нижче вкраплення Фіг.6b може правій частині Фіг.5b зазнав деформації з точкопримусити верхню кору праворуч від розлому вого до більшого кола, що вказує на співвіднозмістити цю групу ліворуч таким чином, що права шення SH=Sh. Цим характеризується стан напручастина інтерпретованого горизонту 9 зміститься ження навантаження, у якому дія тяжіння ліворуч під невеликим кутом, перештовхуючи зумовлює SV>SH=Sh. інтерпретований горизонт 8. Це зробить переріНа Фіг.5а, 5b антикліналь 1.3.1 вказує напрязаючий кору розлом, по суті, горизонтальним. У мок SH приблизно з сходу на захід на поверхні таких випадках спосіб винаходу не може застосопоблизу перетину Α-B. Відсутність зворотних ровуватись. зломів 4, перерізаючих антикліналь 1.3.1 вказує, З наведеного опису можна бачити, що винащо різниці між компонентами напружень є невехід надає спосіб визначення напрямку і відносної ликими і стан напруження відповідає згортанню амплітуди SH у обраному перспективному родочистого зрізу у пластичних відкладеннях, а не вищі, і що цей спосіб може знайти застосування у зворотному розлому чистого зрізу у більш жорстгалузі розвідки і видобуття вуглеводнів. ких відкла-деннях. Наведений вище опис бажаних втілень доСтани напружень, ідентифіковані на Фіг.3а, зволить будь-якому фахівцю використати вина4а, 5а, наведені на Фіг.6а у вертикальному плані, хід, зробивши належні модифікації і зміни згідно з де межі 1 і 2 напружень (SB1 і SB2) розділяють концепціями і принципами винаходу. 27 74824 28 29 74824 30 31 Комп’ютерна верстка Т. Чепелева 74824 Підписне 32 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
