Пристрій (варіанти) і система для стоматологічної діагностики та відпуску і спосіб стоматологічної діагностики та відпуску (варіанти)

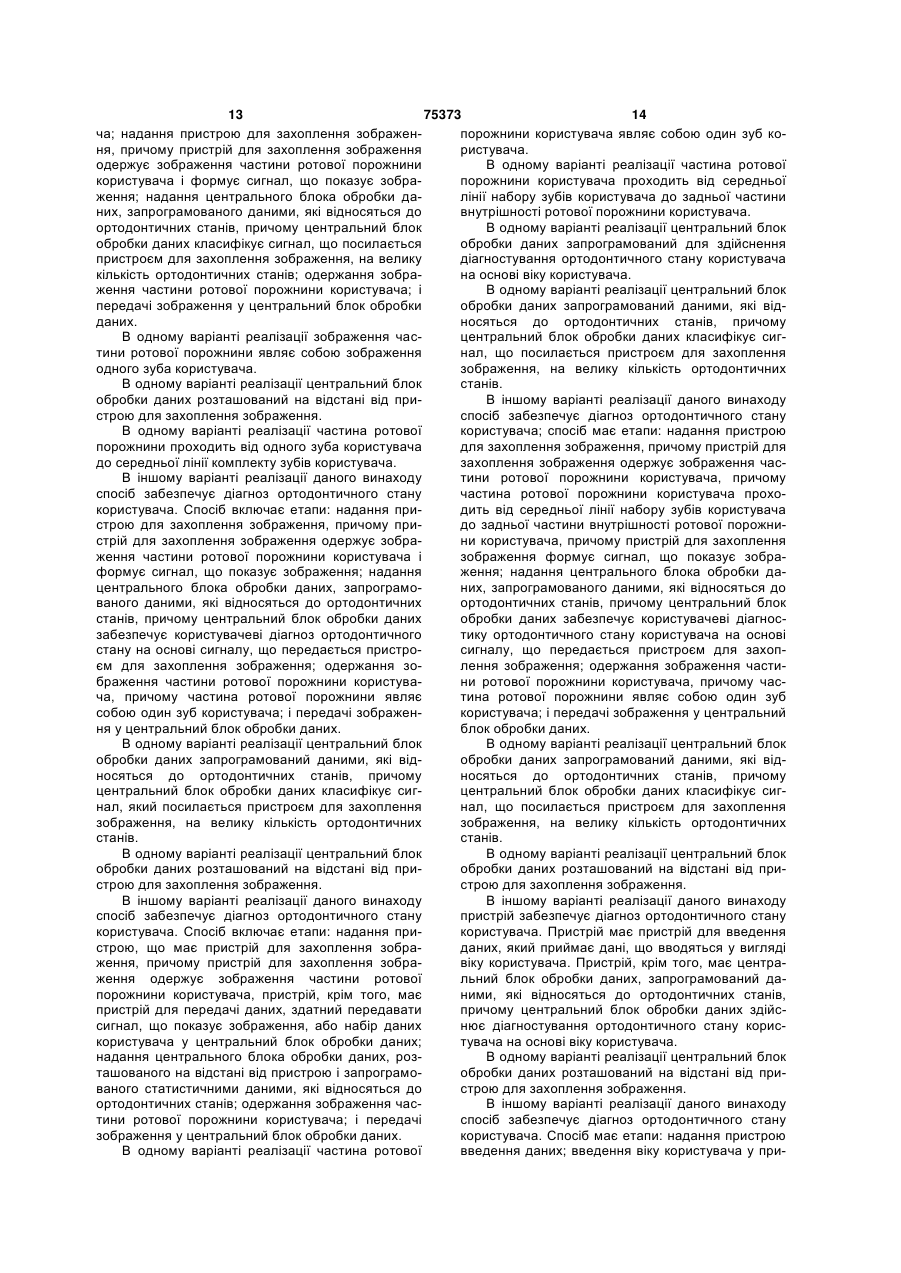

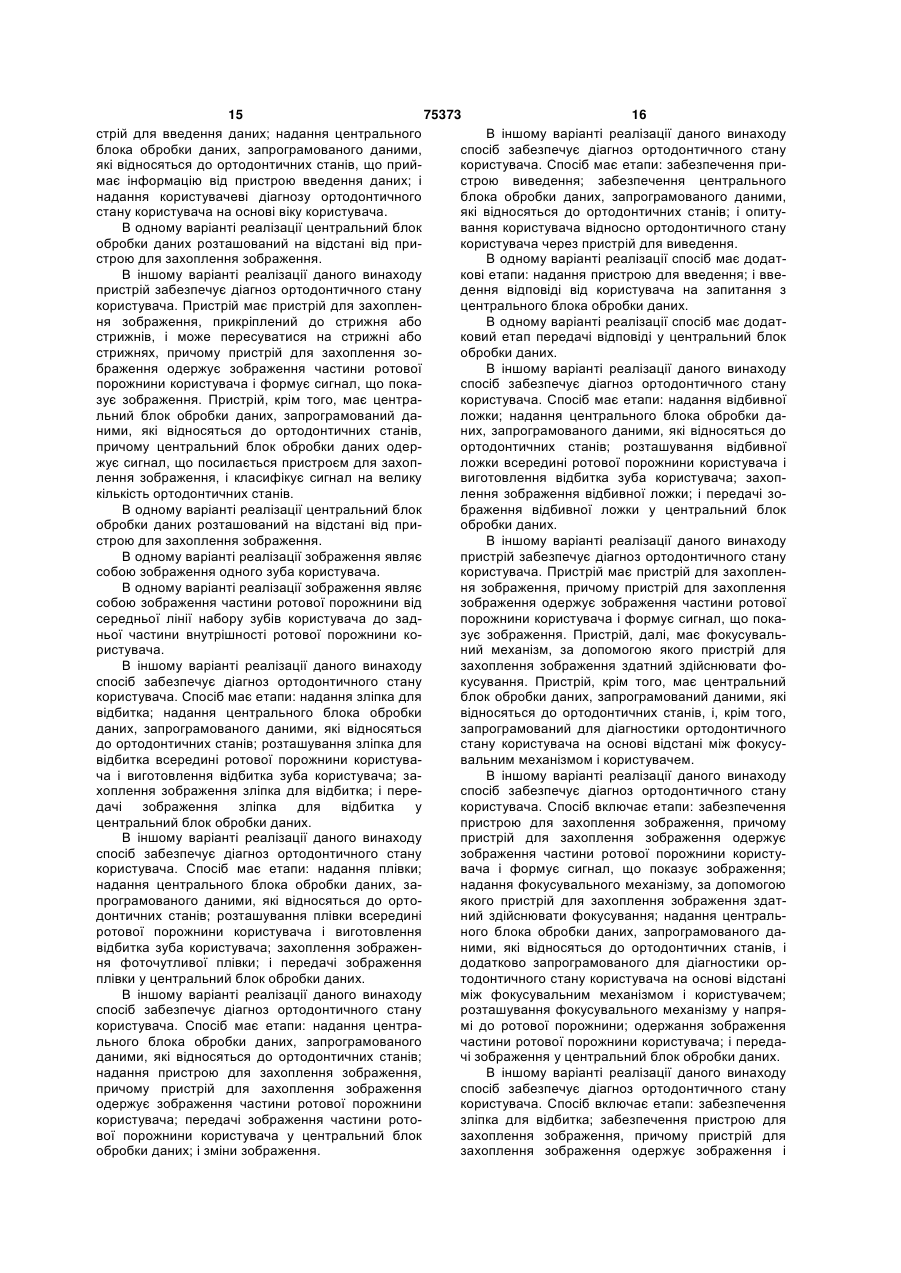

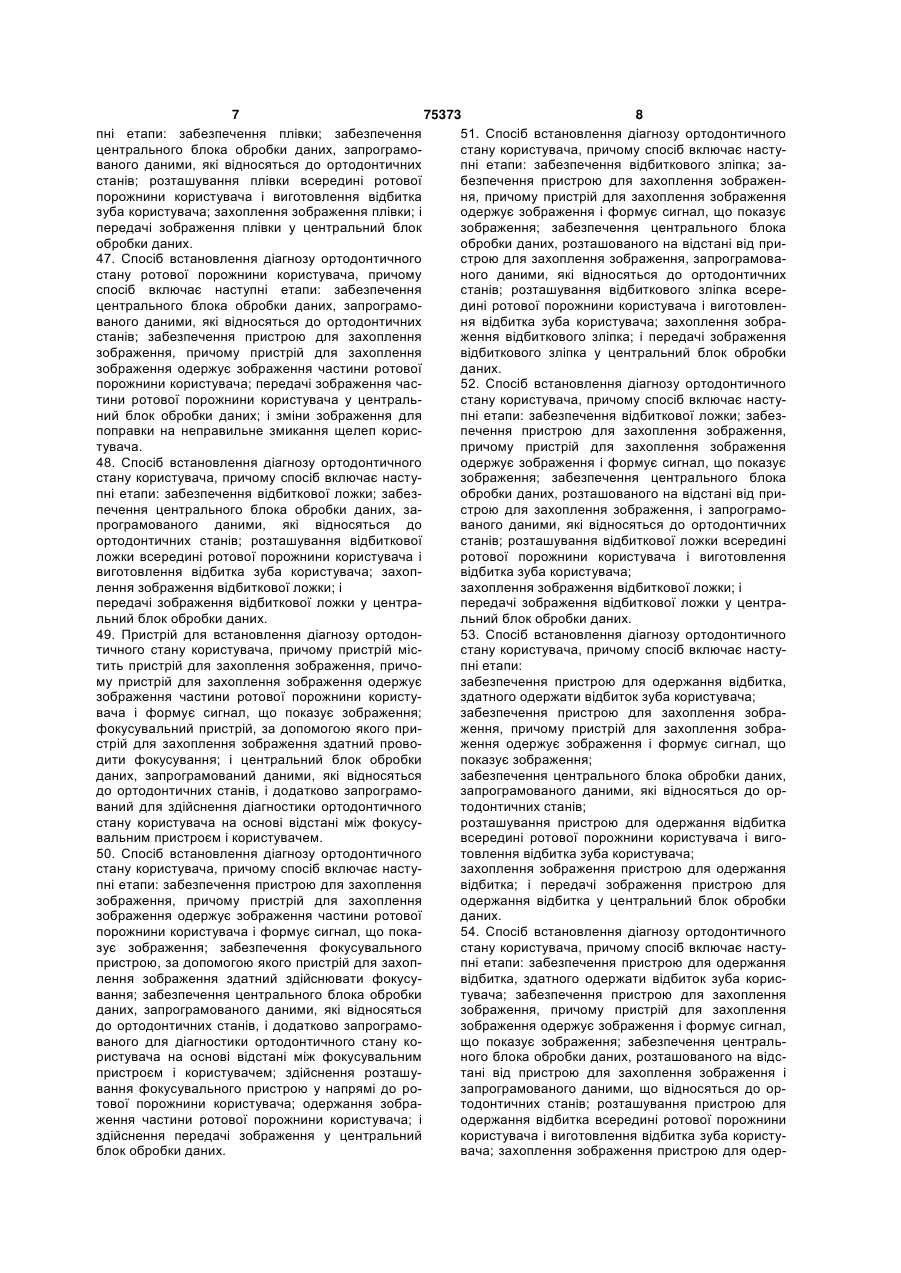

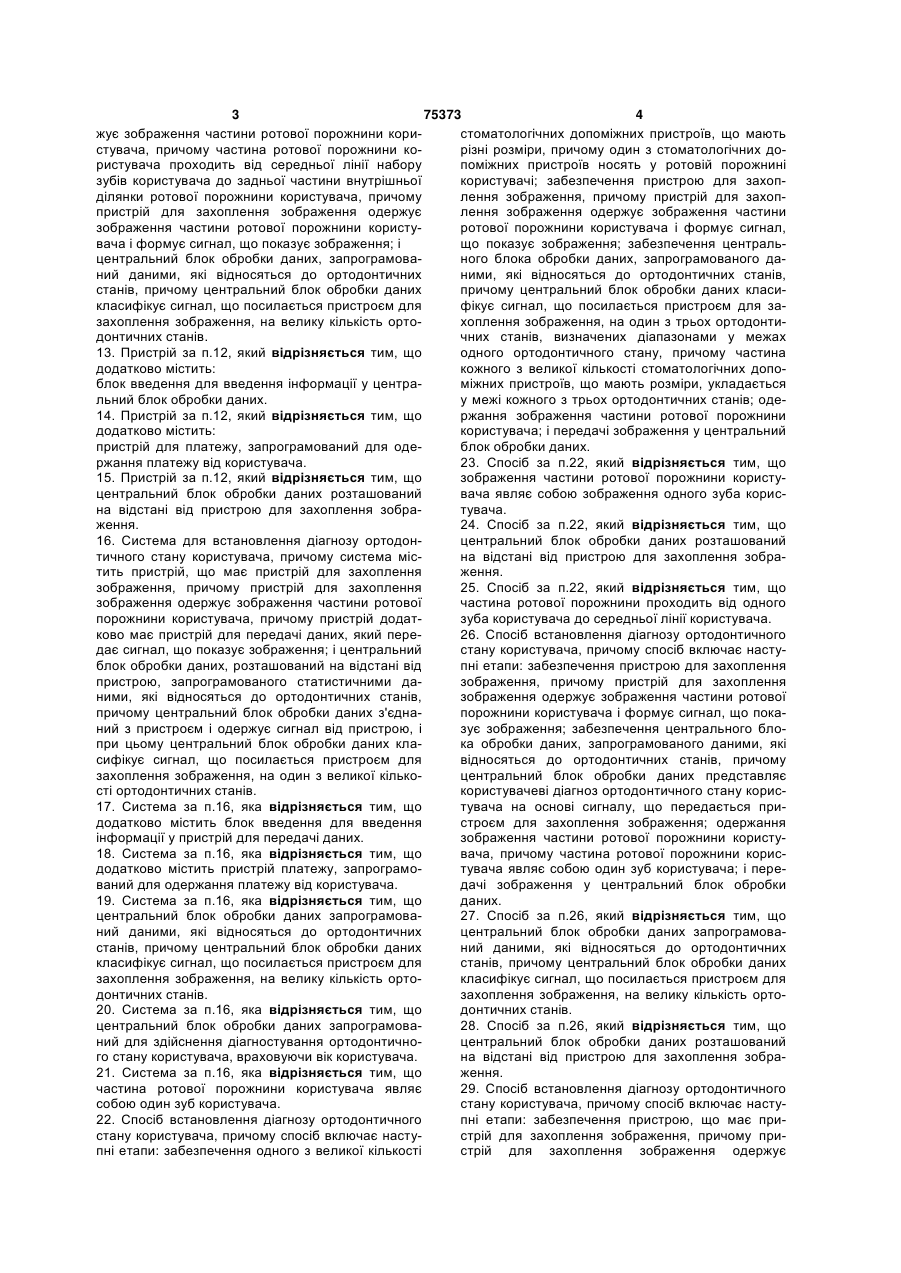

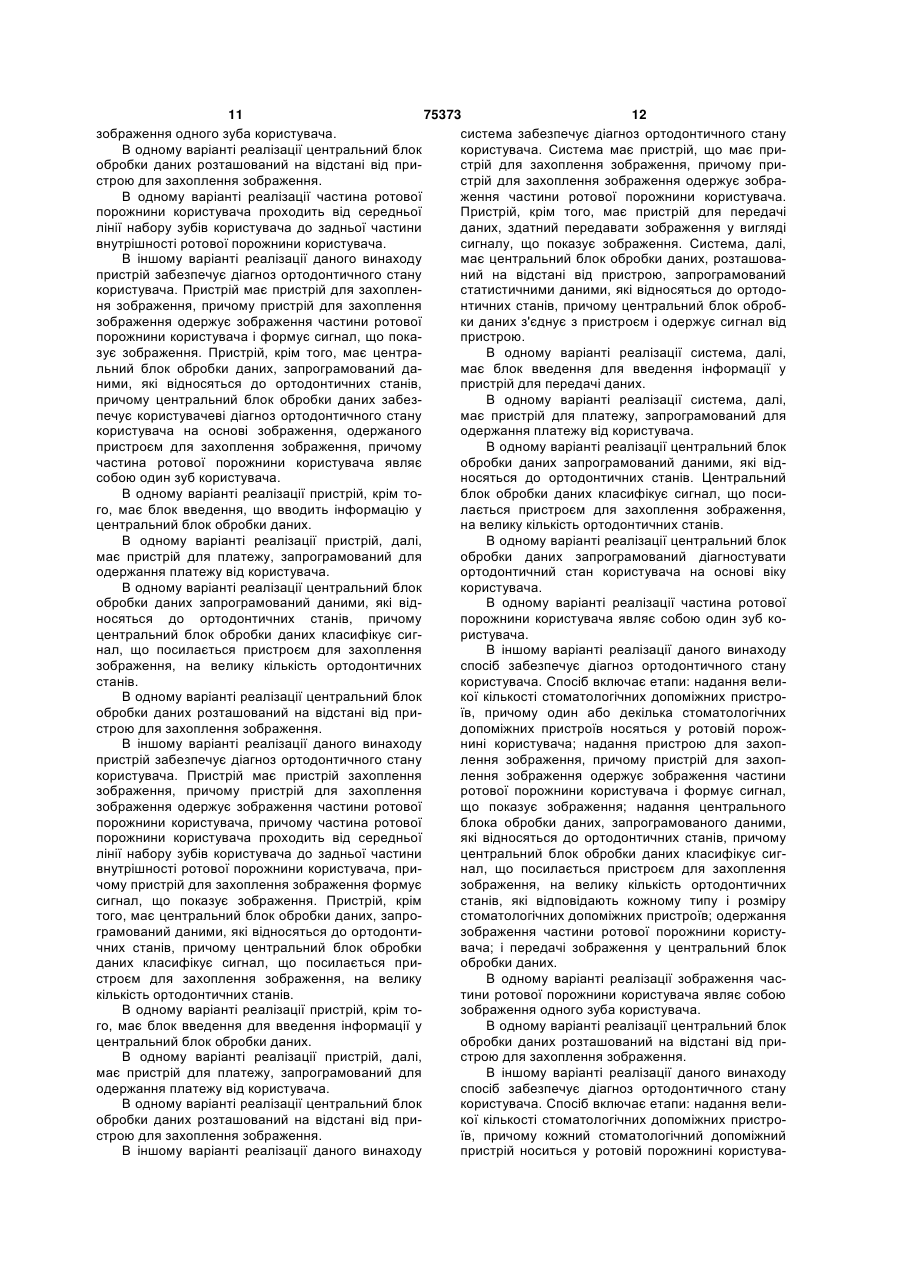

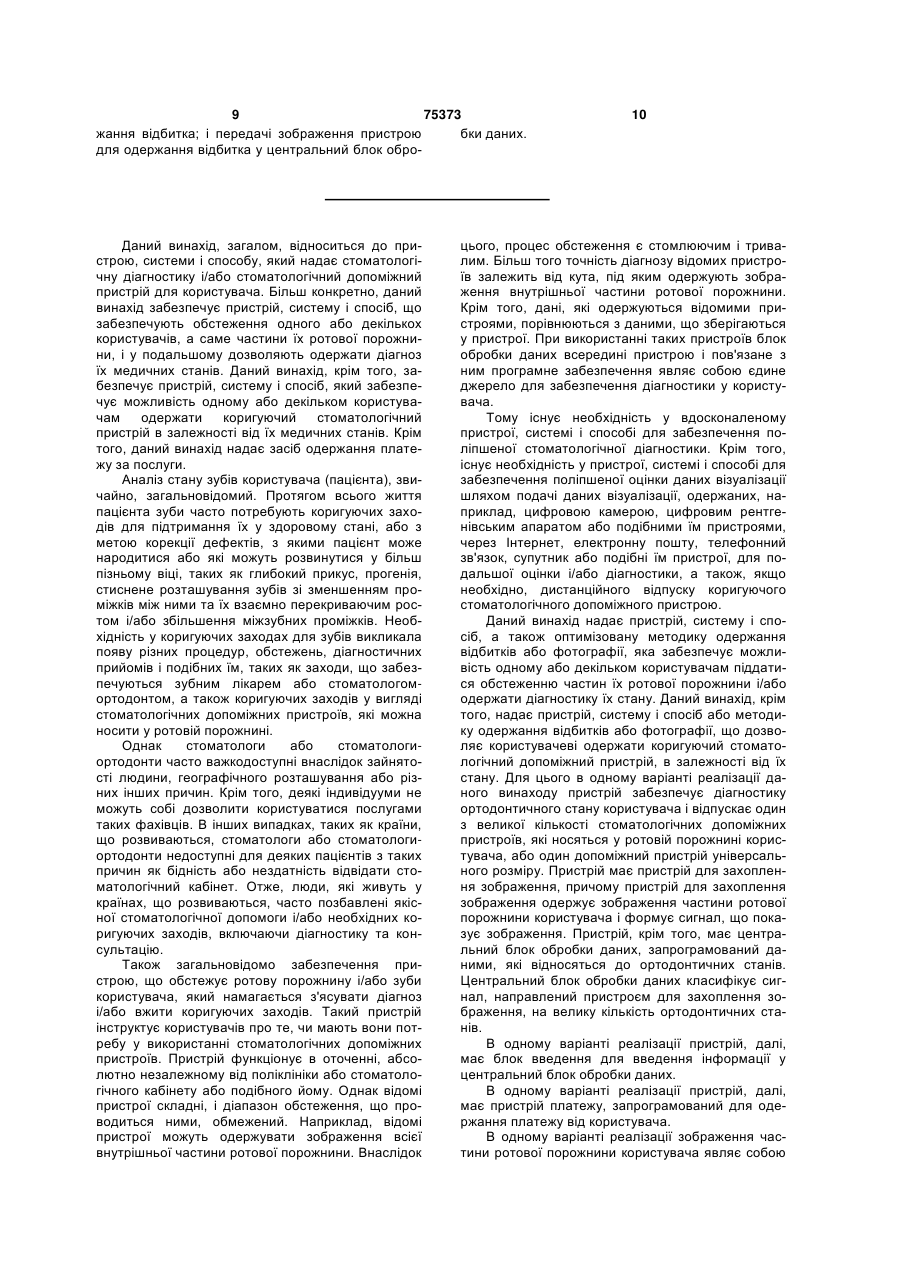

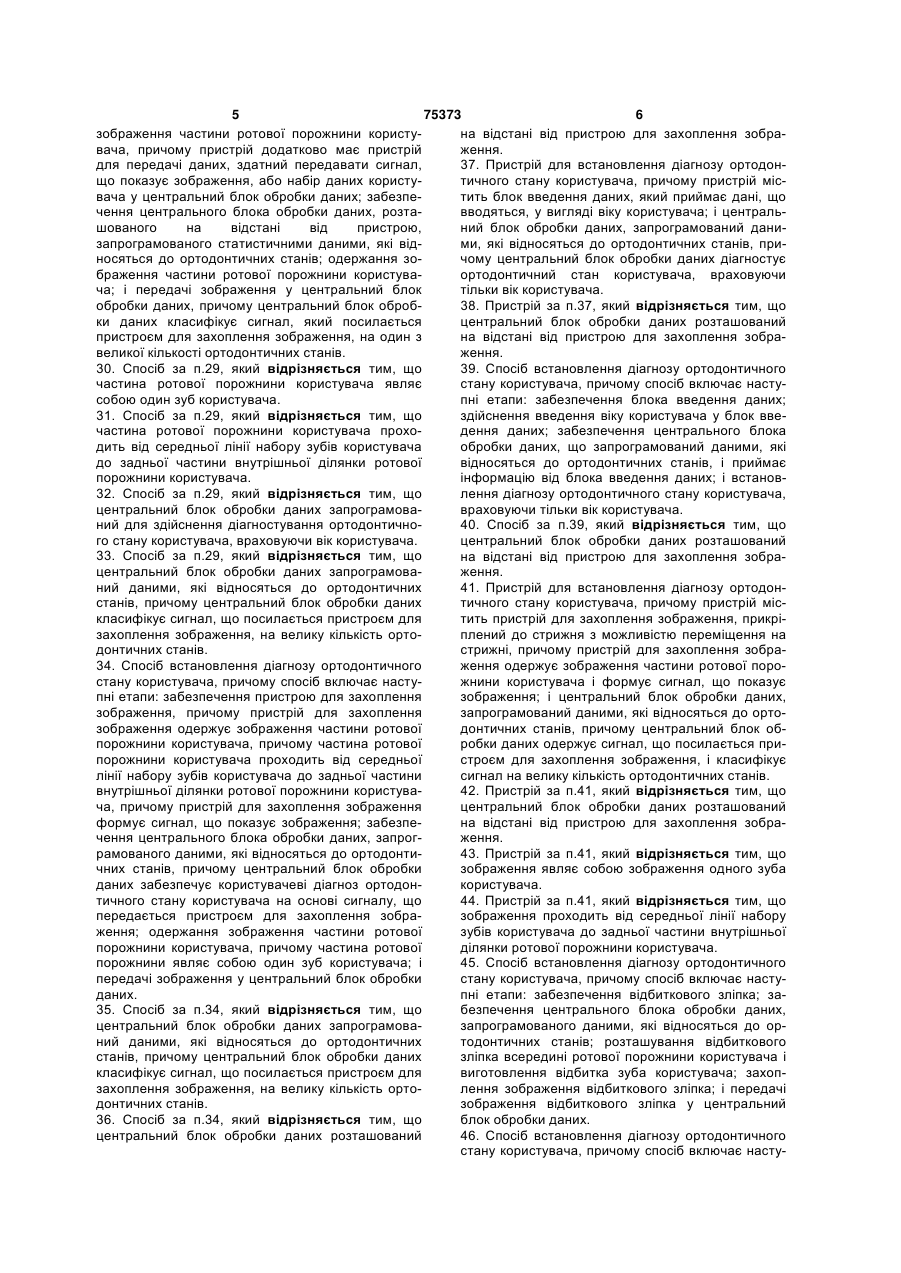

1. Пристрій для встановлення діагнозу ортодонтичного стану користувача і відпуску одного з великої кількості стоматологічних допоміжних пристроїв, що мають різні розміри, які носять у ротовій порожнині користувачі, в якому частина з великої кількості стоматологічних допоміжних пристроїв, що мають різні розміри, знаходиться у межах кожного з трьох ортодонтичних станів, причому пристрій містить пристрій для захоплення зображення, причому пристрій для захоплення зображення одержує зображення частини ротової порожнини користувача і формує сигнал, що показує зображення; і центральний блок обробки даних, запрограмований даними, які відносяться до ортодонтичних станів, причому центральний блок обробки даних класифікує сигнал, що посилається пристроєм для захоплення зображення, відносячи його до одного з трьох ортодонтичних станів, причому один з трьох стоматологічних допоміжних пристроїв, що мають різні розміри, відпускається з врахуванням ортодонтичного стану користувача. 2. Пристрій за п.1, який відрізняється тим, що додатково містить: блок введення для введення інформації у центральний блок обробки даних. 3. Пристрій за п.1, який відрізняється тим, що додатково містить: пристрій платежу, запрограмований для одержання платежу від користувача. 4. Пристрій за п.1, який відрізняється тим, що зображення частини ротової порожнини користувача являє собою зображення одного зуба користувача. 2 (19) 1 3 75373 4 жує зображення частини ротової порожнини користоматологічних допоміжних пристроїв, що мають стувача, причому частина ротової порожнини корізні розміри, причому один з стоматологічних дористувача проходить від середньої лінії набору поміжних пристроїв носять у ротовій порожнині зубів користувача до задньої частини внутрішньої користувачі; забезпечення пристрою для захопділянки ротової порожнини користувача, причому лення зображення, причому пристрій для захоппристрій для захоплення зображення одержує лення зображення одержує зображення частини зображення частини ротової порожнини користуротової порожнини користувача і формує сигнал, вача і формує сигнал, що показує зображення; і що показує зображення; забезпечення центральцентральний блок обробки даних, запрограмованого блока обробки даних, запрограмованого даний даними, які відносяться до ортодонтичних ними, які відносяться до ортодонтичних станів, станів, причому центральний блок обробки даних причому центральний блок обробки даних класикласифікує сигнал, що посилається пристроєм для фікує сигнал, що посилається пристроєм для зазахоплення зображення, на велику кількість ортохоплення зображення, на один з трьох ортодонтидонтичних станів. чних станів, визначених діапазонами у межах 13. Пристрій за п.12, який відрізняється тим, що одного ортодонтичного стану, причому частина додатково містить: кожного з великої кількості стоматологічних допоблок введення для введення інформації у центраміжних пристроїв, що мають розміри, укладається льний блок обробки даних. у межі кожного з трьох ортодонтичних станів; оде14. Пристрій за п.12, який відрізняється тим, що ржання зображення частини ротової порожнини додатково містить: користувача; і передачі зображення у центральний пристрій для платежу, запрограмований для одеблок обробки даних. 23. Спосіб за п.22, який відрізняється тим, що ржання платежу від користувача. 15. Пристрій за п.12, який відрізняється тим, що зображення частини ротової порожнини користуцентральний блок обробки даних розташований вача являє собою зображення одного зуба корисна відстані від пристрою для захоплення зобратувача. 24. Спосіб за п.22, який відрізняється тим, що ження. 16. Система для встановлення діагнозу ортодонцентральний блок обробки даних розташований тичного стану користувача, причому система місна відстані від пристрою для захоплення зобратить пристрій, що має пристрій для захоплення ження. 25. Спосіб за п.22, який відрізняється тим, що зображення, причому пристрій для захоплення зображення одержує зображення частини ротової частина ротової порожнини проходить від одного порожнини користувача, причому пристрій додатзуба користувача до середньої лінії користувача. ково має пристрій для передачі даних, який пере26. Спосіб встановлення діагнозу ортодонтичного дає сигнал, що показує зображення; і центральний стану користувача, причому спосіб включає настублок обробки даних, розташований на відстані від пні етапи: забезпечення пристрою для захоплення пристрою, запрограмованого статистичними дазображення, причому пристрій для захоплення ними, які відносяться до ортодонтичних станів, зображення одержує зображення частини ротової причому центральний блок обробки даних з'єднапорожнини користувача і формує сигнал, що поканий з пристроєм і одержує сигнал від пристрою, і зує зображення; забезпечення центрального блопри цьому центральний блок обробки даних клака обробки даних, запрограмованого даними, які сифікує сигнал, що посилається пристроєм для відносяться до ортодонтичних станів, причому захоплення зображення, на один з великої кількоцентральний блок обробки даних представляє сті ортодонтичних станів. користувачеві діагноз ортодонтичного стану корис17. Система за п.16, яка відрізняється тим, що тувача на основі сигналу, що передається придодатково містить блок введення для введення строєм для захоплення зображення; одержання інформації у пристрій для передачі даних. зображення частини ротової порожнини користу18. Система за п.16, яка відрізняється тим, що вача, причому частина ротової порожнини корисдодатково містить пристрій платежу, запрограмотувача являє собою один зуб користувача; і переваний для одержання платежу від користувача. дачі зображення у центральний блок обробки 19. Система за п.16, яка відрізняється тим, що даних. 27. Спосіб за п.26, який відрізняється тим, що центральний блок обробки даних запрограмований даними, які відносяться до ортодонтичних центральний блок обробки даних запрограмовастанів, причому центральний блок обробки даних ний даними, які відносяться до ортодонтичних класифікує сигнал, що посилається пристроєм для станів, причому центральний блок обробки даних захоплення зображення, на велику кількість ортокласифікує сигнал, що посилається пристроєм для донтичних станів. захоплення зображення, на велику кількість орто20. Система за п.16, яка відрізняється тим, що донтичних станів. 28. Спосіб за п.26, який відрізняється тим, що центральний блок обробки даних запрограмований для здійснення діагностування ортодонтичноцентральний блок обробки даних розташований го стану користувача, враховуючи вік користувача. на відстані від пристрою для захоплення зобра21. Система за п.16, яка відрізняється тим, що ження. частина ротової порожнини користувача являє 29. Спосіб встановлення діагнозу ортодонтичного собою один зуб користувача. стану користувача, причому спосіб включає насту22. Спосіб встановлення діагнозу ортодонтичного пні етапи: забезпечення пристрою, що має пристану користувача, причому спосіб включає настустрій для захоплення зображення, причому припні етапи: забезпечення одного з великої кількості стрій для захоплення зображення одержує 5 75373 6 зображення частини ротової порожнини користуна відстані від пристрою для захоплення зобравача, причому пристрій додатково має пристрій ження. для передачі даних, здатний передавати сигнал, 37. Пристрій для встановлення діагнозу ортодонщо показує зображення, або набір даних користутичного стану користувача, причому пристрій місвача у центральний блок обробки даних; забезпетить блок введення даних, який приймає дані, що чення центрального блока обробки даних, розтавводяться, у вигляді віку користувача; і центральшованого на відстані від пристрою, ний блок обробки даних, запрограмований данизапрограмованого статистичними даними, які відми, які відносяться до ортодонтичних станів, приносяться до ортодонтичних станів; одержання зочому центральний блок обробки даних діагностує браження частини ротової порожнини користуваортодонтичний стан користувача, враховуючи ча; і передачі зображення у центральний блок тільки вік користувача. 38. Пристрій за п.37, який відрізняється тим, що обробки даних, причому центральний блок обробки даних класифікує сигнал, який посилається центральний блок обробки даних розташований пристроєм для захоплення зображення, на один з на відстані від пристрою для захоплення зобравеликої кількості ортодонтичних станів. ження. 30. Спосіб за п.29, який відрізняється тим, що 39. Спосіб встановлення діагнозу ортодонтичного частина ротової порожнини користувача являє стану користувача, причому спосіб включає настусобою один зуб користувача. пні етапи: забезпечення блока введення даних; 31. Спосіб за п.29, який відрізняється тим, що здійснення введення віку користувача у блок ввечастина ротової порожнини користувача проходення даних; забезпечення центрального блока дить від середньої лінії набору зубів користувача обробки даних, що запрограмований даними, які до задньої частини внутрішньої ділянки ротової відносяться до ортодонтичних станів, і приймає порожнини користувача. інформацію від блока введення даних; і встанов32. Спосіб за п.29, який відрізняється тим, що лення діагнозу ортодонтичного стану користувача, центральний блок обробки даних запрограмовавраховуючи тільки вік користувача. 40. Спосіб за п.39, який відрізняється тим, що ний для здійснення діагностування ортодонтичного стану користувача, враховуючи вік користувача. центральний блок обробки даних розташований 33. Спосіб за п.29, який відрізняється тим, що на відстані від пристрою для захоплення зобрацентральний блок обробки даних запрограмоваження. ний даними, які відносяться до ортодонтичних 41. Пристрій для встановлення діагнозу ортодонстанів, причому центральний блок обробки даних тичного стану користувача, причому пристрій міскласифікує сигнал, що посилається пристроєм для тить пристрій для захоплення зображення, прикрізахоплення зображення, на велику кількість ортоплений до стрижня з можливістю переміщення на донтичних станів. стрижні, причому пристрій для захоплення зобра34. Спосіб встановлення діагнозу ортодонтичного ження одержує зображення частини ротової поростану користувача, причому спосіб включає настужнини користувача і формує сигнал, що показує пні етапи: забезпечення пристрою для захоплення зображення; і центральний блок обробки даних, зображення, причому пристрій для захоплення запрограмований даними, які відносяться до ортозображення одержує зображення частини ротової донтичних станів, причому центральний блок обпорожнини користувача, причому частина ротової робки даних одержує сигнал, що посилається припорожнини користувача проходить від середньої строєм для захоплення зображення, і класифікує лінії набору зубів користувача до задньої частини сигнал на велику кількість ортодонтичних станів. 42. Пристрій за п.41, який відрізняється тим, що внутрішньої ділянки ротової порожнини користувача, причому пристрій для захоплення зображення центральний блок обробки даних розташований формує сигнал, що показує зображення; забезпена відстані від пристрою для захоплення зобрачення центрального блока обробки даних, запрогження. 43. Пристрій за п.41, який відрізняється тим, що рамованого даними, які відносяться до ортодонтичних станів, причому центральний блок обробки зображення являє собою зображення одного зуба даних забезпечує користувачеві діагноз ортодонкористувача. 44. Пристрій за п.41, який відрізняється тим, що тичного стану користувача на основі сигналу, що передається пристроєм для захоплення зобразображення проходить від середньої лінії набору ження; одержання зображення частини ротової зубів користувача до задньої частини внутрішньої порожнини користувача, причому частина ротової ділянки ротової порожнини користувача. порожнини являє собою один зуб користувача; і 45. Спосіб встановлення діагнозу ортодонтичного передачі зображення у центральний блок обробки стану користувача, причому спосіб включає настуданих. пні етапи: забезпечення відбиткового зліпка; за35. Спосіб за п.34, який відрізняється тим, що безпечення центрального блока обробки даних, центральний блок обробки даних запрограмовазапрограмованого даними, які відносяться до орний даними, які відносяться до ортодонтичних тодонтичних станів; розташування відбиткового станів, причому центральний блок обробки даних зліпка всередині ротової порожнини користувача і класифікує сигнал, що посилається пристроєм для виготовлення відбитка зуба користувача; захопзахоплення зображення, на велику кількість ортолення зображення відбиткового зліпка; і передачі донтичних станів. зображення відбиткового зліпка у центральний 36. Спосіб за п.34, який відрізняється тим, що блок обробки даних. центральний блок обробки даних розташований 46. Спосіб встановлення діагнозу ортодонтичного стану користувача, причому спосіб включає насту 7 75373 8 пні етапи: забезпечення плівки; забезпечення 51. Спосіб встановлення діагнозу ортодонтичного центрального блока обробки даних, запрограмостану користувача, причому спосіб включає настуваного даними, які відносяться до ортодонтичних пні етапи: забезпечення відбиткового зліпка; застанів; розташування плівки всередині ротової безпечення пристрою для захоплення зображенпорожнини користувача і виготовлення відбитка ня, причому пристрій для захоплення зображення зуба користувача; захоплення зображення плівки; і одержує зображення і формує сигнал, що показує передачі зображення плівки у центральний блок зображення; забезпечення центрального блока обробки даних. обробки даних, розташованого на відстані від при47. Спосіб встановлення діагнозу ортодонтичного строю для захоплення зображення, запрограмовастану ротової порожнини користувача, причому ного даними, які відносяться до ортодонтичних спосіб включає наступні етапи: забезпечення станів; розташування відбиткового зліпка всерецентрального блока обробки даних, запрограмодині ротової порожнини користувача і виготовленваного даними, які відносяться до ортодонтичних ня відбитка зуба користувача; захоплення зобрастанів; забезпечення пристрою для захоплення ження відбиткового зліпка; і передачі зображення зображення, причому пристрій для захоплення відбиткового зліпка у центральний блок обробки зображення одержує зображення частини ротової даних. порожнини користувача; передачі зображення час52. Спосіб встановлення діагнозу ортодонтичного тини ротової порожнини користувача у центральстану користувача, причому спосіб включає настуний блок обробки даних; і зміни зображення для пні етапи: забезпечення відбиткової ложки; забезпоправки на неправильне змикання щелеп кориспечення пристрою для захоплення зображення, тувача. причому пристрій для захоплення зображення 48. Спосіб встановлення діагнозу ортодонтичного одержує зображення і формує сигнал, що показує стану користувача, причому спосіб включає настузображення; забезпечення центрального блока пні етапи: забезпечення відбиткової ложки; забезобробки даних, розташованого на відстані від припечення центрального блока обробки даних, застрою для захоплення зображення, і запрограмопрограмованого даними, які відносяться до ваного даними, які відносяться до ортодонтичних ортодонтичних станів; розташування відбиткової станів; розташування відбиткової ложки всередині ложки всередині ротової порожнини користувача і ротової порожнини користувача і виготовлення виготовлення відбитка зуба користувача; захопвідбитка зуба користувача; лення зображення відбиткової ложки; і захоплення зображення відбиткової ложки; і передачі зображення відбиткової ложки у центрапередачі зображення відбиткової ложки у центральний блок обробки даних. льний блок обробки даних. 49. Пристрій для встановлення діагнозу ортодон53. Спосіб встановлення діагнозу ортодонтичного тичного стану користувача, причому пристрій місстану користувача, причому спосіб включає настутить пристрій для захоплення зображення, причопні етапи: му пристрій для захоплення зображення одержує забезпечення пристрою для одержання відбитка, зображення частини ротової порожнини користуздатного одержати відбиток зуба користувача; вача і формує сигнал, що показує зображення; забезпечення пристрою для захоплення зобрафокусувальний пристрій, за допомогою якого приження, причому пристрій для захоплення зобрастрій для захоплення зображення здатний провоження одержує зображення і формує сигнал, що дити фокусування; і центральний блок обробки показує зображення; даних, запрограмований даними, які відносяться забезпечення центрального блока обробки даних, до ортодонтичних станів, і додатково запрограмозапрограмованого даними, які відносяться до орваний для здійснення діагностики ортодонтичного тодонтичних станів; стану користувача на основі відстані між фокусурозташування пристрою для одержання відбитка вальним пристроєм і користувачем. всередині ротової порожнини користувача і виго50. Спосіб встановлення діагнозу ортодонтичного товлення відбитка зуба користувача; стану користувача, причому спосіб включає настузахоплення зображення пристрою для одержання пні етапи: забезпечення пристрою для захоплення відбитка; і передачі зображення пристрою для зображення, причому пристрій для захоплення одержання відбитка у центральний блок обробки зображення одержує зображення частини ротової даних. порожнини користувача і формує сигнал, що пока54. Спосіб встановлення діагнозу ортодонтичного зує зображення; забезпечення фокусувального стану користувача, причому спосіб включає наступристрою, за допомогою якого пристрій для захоппні етапи: забезпечення пристрою для одержання лення зображення здатний здійснювати фокусувідбитка, здатного одержати відбиток зуба корисвання; забезпечення центрального блока обробки тувача; забезпечення пристрою для захоплення даних, запрограмованого даними, які відносяться зображення, причому пристрій для захоплення до ортодонтичних станів, і додатково запрограмозображення одержує зображення і формує сигнал, ваного для діагностики ортодонтичного стану кощо показує зображення; забезпечення центральристувача на основі відстані між фокусувальним ного блока обробки даних, розташованого на відспристроєм і користувачем; здійснення розташутані від пристрою для захоплення зображення і вання фокусувального пристрою у напрямі до розапрограмованого даними, що відносяться до ортової порожнини користувача; одержання зобратодонтичних станів; розташування пристрою для ження частини ротової порожнини користувача; і одержання відбитка всередині ротової порожнини здійснення передачі зображення у центральний користувача і виготовлення відбитка зуба користублок обробки даних. вача; захоплення зображення пристрою для одер 9 75373 жання відбитка; і передачі зображення пристрою бки даних. для одержання відбитка у центральний блок обро Даний винахід, загалом, відноситься до пристрою, системи і способу, який надає стоматологічну діагностику і/або стоматологічний допоміжний пристрій для користувача. Більш конкретно, даний винахід забезпечує пристрій, систему і спосіб, що забезпечують обстеження одного або декількох користувачів, а саме частини їх ротової порожнини, і у подальшому дозволяють одержати діагноз їх медичних станів. Даний винахід, крім того, забезпечує пристрій, систему і спосіб, який забезпечує можливість одному або декільком користувачам одержати коригуючий стоматологічний пристрій в залежності від їх медичних станів. Крім того, даний винахід надає засіб одержання платежу за послуги. Аналіз стану зубів користувача (пацієнта), звичайно, загальновідомий. Протягом всього життя пацієнта зуби часто потребують коригуючих заходів для підтримання їх у здоровому стані, або з метою корекції дефектів, з якими пацієнт може народитися або які можуть розвинутися у більш пізньому віці, таких як глибокий прикус, прогенія, стиснене розташування зубів зі зменшенням проміжків між ними та їх взаємно перекриваючим ростом і/або збільшення міжзубних проміжків. Необхідність у коригуючих заходах для зубів викликала появу різних процедур, обстежень, діагностичних прийомів і подібних їм, таких як заходи, що забезпечуються зубним лікарем або стоматологомортодонтом, а також коригуючих заходів у вигляді стоматологічних допоміжних пристроїв, які можна носити у ротовій порожнині. Однак стоматологи або стоматологиортодонти часто важкодоступні внаслідок зайнятості людини, географічного розташування або різних інших причин. Крім того, деякі індивідууми не можуть собі дозволити користуватися послугами таких фахівців. В інших випадках, таких як країни, що розвиваються, стоматологи або стоматологиортодонти недоступні для деяких пацієнтів з таких причин як бідність або нездатність відвідати стоматологічний кабінет. Отже, люди, які живуть у країнах, що розвиваються, часто позбавлені якісної стоматологічної допомоги і/або необхідних коригуючих заходів, включаючи діагностику та консультацію. Також загальновідомо забезпечення пристрою, що обстежує ротову порожнину і/або зуби користувача, який намагається з'ясувати діагноз і/або вжити коригуючих заходів. Такий пристрій інструктує користувачів про те, чи мають вони потребу у використанні стоматологічних допоміжних пристроїв. Пристрій функціонує в оточенні, абсолютно незалежному від поліклініки або стоматологічного кабінету або подібного йому. Однак відомі пристрої складні, і діапазон обстеження, що проводиться ними, обмежений. Наприклад, відомі пристрої можуть одержувати зображення всієї внутрішньої частини ротової порожнини. Внаслідок 10 цього, процес обстеження є стомлюючим і тривалим. Більш того точність діагнозу відомих пристроїв залежить від кута, під яким одержують зображення внутрішньої частини ротової порожнини. Крім того, дані, які одержуються відомими пристроями, порівнюються з даними, що зберігаються у пристрої. При використанні таких пристроїв блок обробки даних всередині пристрою і пов'язане з ним програмне забезпечення являє собою єдине джерело для забезпечення діагностики у користувача. Тому існує необхідність у вдосконаленому пристрої, системі і способі для забезпечення поліпшеної стоматологічної діагностики. Крім того, існує необхідність у пристрої, системі і способі для забезпечення поліпшеної оцінки даних візуалізації шляхом подачі даних візуалізації, одержаних, наприклад, цифровою камерою, цифровим рентгенівським апаратом або подібними їм пристроями, через Інтернет, електронну пошту, телефонний зв'язок, супутник або подібні їм пристрої, для подальшої оцінки і/або діагностики, а також, якщо необхідно, дистанційного відпуску коригуючого стоматологічного допоміжного пристрою. Даний винахід надає пристрій, систему і спосіб, а також оптимізовану методику одержання відбитків або фотографії, яка забезпечує можливість одному або декільком користувачам піддатися обстеженню частин їх ротової порожнини і/або одержати діагностику їх стану. Даний винахід, крім того, надає пристрій, систему і спосіб або методику одержання відбитків або фотографії, що дозволяє користувачеві одержати коригуючий стоматологічний допоміжний пристрій, в залежності від їх стану. Для цього в одному варіанті реалізації даного винаходу пристрій забезпечує діагностику ортодонтичного стану користувача і відпускає один з великої кількості стоматологічних допоміжних пристроїв, які носяться у ротовій порожнині користувача, або один допоміжний пристрій універсального розміру. Пристрій має пристрій для захоплення зображення, причому пристрій для захоплення зображення одержує зображення частини ротової порожнини користувача і формує сигнал, що показує зображення. Пристрій, крім того, має центральний блок обробки даних, запрограмований даними, які відносяться до ортодонтичних станів. Центральний блок обробки даних класифікує сигнал, направлений пристроєм для захоплення зображення, на велику кількість ортодонтичних станів. В одному варіанті реалізації пристрій, далі, має блок введення для введення інформації у центральний блок обробки даних. В одному варіанті реалізації пристрій, далі, має пристрій платежу, запрограмований для одержання платежу від користувача. В одному варіанті реалізації зображення частини ротової порожнини користувача являє собою 11 75373 12 зображення одного зуба користувача. система забезпечує діагноз ортодонтичного стану В одному варіанті реалізації центральний блок користувача. Система має пристрій, що має приобробки даних розташований на відстані від пристрій для захоплення зображення, причому пристрою для захоплення зображення. стрій для захоплення зображення одержує зобраВ одному варіанті реалізації частина ротової ження частини ротової порожнини користувача. порожнини користувача проходить від середньої Пристрій, крім того, має пристрій для передачі лінії набору зубів користувача до задньої частини даних, здатний передавати зображення у вигляді внутрішності ротової порожнини користувача. сигналу, що показує зображення. Система, далі, В іншому варіанті реалізації даного винаходу має центральний блок обробки даних, розташовапристрій забезпечує діагноз ортодонтичного стану ний на відстані від пристрою, запрограмований користувача. Пристрій має пристрій для захопленстатистичними даними, які відносяться до ортодоня зображення, причому пристрій для захоплення нтичних станів, причому центральний блок обробзображення одержує зображення частини ротової ки даних з'єднує з пристроєм і одержує сигнал від порожнини користувача і формує сигнал, що покапристрою. зує зображення. Пристрій, крім того, має центраВ одному варіанті реалізації система, далі, льний блок обробки даних, запрограмований дамає блок введення для введення інформації у ними, які відносяться до ортодонтичних станів, пристрій для передачі даних. причому центральний блок обробки даних забезВ одному варіанті реалізації система, далі, печує користувачеві діагноз ортодонтичного стану має пристрій для платежу, запрограмований для користувача на основі зображення, одержаного одержання платежу від користувача. пристроєм для захоплення зображення, причому В одному варіанті реалізації центральний блок частина ротової порожнини користувача являє обробки даних запрограмований даними, які відсобою один зуб користувача. носяться до ортодонтичних станів. Центральний В одному варіанті реалізації пристрій, крім тоблок обробки даних класифікує сигнал, що посиго, має блок введення, що вводить інформацію у лається пристроєм для захоплення зображення, центральний блок обробки даних. на велику кількість ортодонтичних станів. В одному варіанті реалізації пристрій, далі, В одному варіанті реалізації центральний блок має пристрій для платежу, запрограмований для обробки даних запрограмований діагностувати одержання платежу від користувача. ортодонтичний стан користувача на основі віку В одному варіанті реалізації центральний блок користувача. обробки даних запрограмований даними, які відВ одному варіанті реалізації частина ротової носяться до ортодонтичних станів, причому порожнини користувача являє собою один зуб коцентральний блок обробки даних класифікує сигристувача. нал, що посилається пристроєм для захоплення В іншому варіанті реалізації даного винаходу зображення, на велику кількість ортодонтичних спосіб забезпечує діагноз ортодонтичного стану станів. користувача. Спосіб включає етапи: надання велиВ одному варіанті реалізації центральний блок кої кількості стоматологічних допоміжних пристрообробки даних розташований на відстані від приїв, причому один або декілька стоматологічних строю для захоплення зображення. допоміжних пристроїв носяться у ротовій порожВ іншому варіанті реалізації даного винаходу нині користувача; надання пристрою для захоппристрій забезпечує діагноз ортодонтичного стану лення зображення, причому пристрій для захопкористувача. Пристрій має пристрій захоплення лення зображення одержує зображення частини зображення, причому пристрій для захоплення ротової порожнини користувача і формує сигнал, зображення одержує зображення частини ротової що показує зображення; надання центрального порожнини користувача, причому частина ротової блока обробки даних, запрограмованого даними, порожнини користувача проходить від середньої які відносяться до ортодонтичних станів, причому лінії набору зубів користувача до задньої частини центральний блок обробки даних класифікує сигвнутрішності ротової порожнини користувача, принал, що посилається пристроєм для захоплення чому пристрій для захоплення зображення формує зображення, на велику кількість ортодонтичних сигнал, що показує зображення. Пристрій, крім станів, які відповідають кожному типу і розміру того, має центральний блок обробки даних, запростоматологічних допоміжних пристроїв; одержання грамований даними, які відносяться до ортодонтизображення частини ротової порожнини користучних станів, причому центральний блок обробки вача; і передачі зображення у центральний блок даних класифікує сигнал, що посилається приобробки даних. строєм для захоплення зображення, на велику В одному варіанті реалізації зображення часкількість ортодонтичних станів. тини ротової порожнини користувача являє собою В одному варіанті реалізації пристрій, крім тозображення одного зуба користувача. го, має блок введення для введення інформації у В одному варіанті реалізації центральний блок центральний блок обробки даних. обробки даних розташований на відстані від приВ одному варіанті реалізації пристрій, далі, строю для захоплення зображення. має пристрій для платежу, запрограмований для В іншому варіанті реалізації даного винаходу одержання платежу від користувача. спосіб забезпечує діагноз ортодонтичного стану В одному варіанті реалізації центральний блок користувача. Спосіб включає етапи: надання велиобробки даних розташований на відстані від прикої кількості стоматологічних допоміжних пристрострою для захоплення зображення. їв, причому кожний стоматологічний допоміжний В іншому варіанті реалізації даного винаходу пристрій носиться у ротовій порожнині користува 13 75373 14 ча; надання пристрою для захоплення зображенпорожнини користувача являє собою один зуб коня, причому пристрій для захоплення зображення ристувача. одержує зображення частини ротової порожнини В одному варіанті реалізації частина ротової користувача і формує сигнал, що показує зобрапорожнини користувача проходить від середньої ження; надання центрального блока обробки далінії набору зубів користувача до задньої частини них, запрограмованого даними, які відносяться до внутрішності ротової порожнини користувача. ортодонтичних станів, причому центральний блок В одному варіанті реалізації центральний блок обробки даних класифікує сигнал, що посилається обробки даних запрограмований для здійснення пристроєм для захоплення зображення, на велику діагностування ортодонтичного стану користувача кількість ортодонтичних станів; одержання зобрана основі віку користувача. ження частини ротової порожнини користувача; і В одному варіанті реалізації центральний блок передачі зображення у центральний блок обробки обробки даних запрограмований даними, які відданих. носяться до ортодонтичних станів, причому В одному варіанті реалізації зображення часцентральний блок обробки даних класифікує сигтини ротової порожнини являє собою зображення нал, що посилається пристроєм для захоплення одного зуба користувача. зображення, на велику кількість ортодонтичних В одному варіанті реалізації центральний блок станів. обробки даних розташований на відстані від приВ іншому варіанті реалізації даного винаходу строю для захоплення зображення. спосіб забезпечує діагноз ортодонтичного стану В одному варіанті реалізації частина ротової користувача; спосіб має етапи: надання пристрою порожнини проходить від одного зуба користувача для захоплення зображення, причому пристрій для до середньої лінії комплекту зубів користувача. захоплення зображення одержує зображення часВ іншому варіанті реалізації даного винаходу тини ротової порожнини користувача, причому спосіб забезпечує діагноз ортодонтичного стану частина ротової порожнини користувача прохокористувача. Спосіб включає етапи: надання придить від середньої лінії набору зубів користувача строю для захоплення зображення, причому придо задньої частини внутрішності ротової порожнистрій для захоплення зображення одержує зобрани користувача, причому пристрій для захоплення ження частини ротової порожнини користувача і зображення формує сигнал, що показує зобраформує сигнал, що показує зображення; надання ження; надання центрального блока обробки дацентрального блока обробки даних, запрограмоних, запрограмованого даними, які відносяться до ваного даними, які відносяться до ортодонтичних ортодонтичних станів, причому центральний блок станів, причому центральний блок обробки даних обробки даних забезпечує користувачеві діагносзабезпечує користувачеві діагноз ортодонтичного тику ортодонтичного стану користувача на основі стану на основі сигналу, що передається пристросигналу, що передається пристроєм для захопєм для захоплення зображення; одержання золення зображення; одержання зображення частибраження частини ротової порожнини користувани ротової порожнини користувача, причому часча, причому частина ротової порожнини являє тина ротової порожнини являє собою один зуб собою один зуб користувача; і передачі зображенкористувача; і передачі зображення у центральний ня у центральний блок обробки даних. блок обробки даних. В одному варіанті реалізації центральний блок В одному варіанті реалізації центральний блок обробки даних запрограмований даними, які відобробки даних запрограмований даними, які відносяться до ортодонтичних станів, причому носяться до ортодонтичних станів, причому центральний блок обробки даних класифікує сигцентральний блок обробки даних класифікує сигнал, який посилається пристроєм для захоплення нал, що посилається пристроєм для захоплення зображення, на велику кількість ортодонтичних зображення, на велику кількість ортодонтичних станів. станів. В одному варіанті реалізації центральний блок В одному варіанті реалізації центральний блок обробки даних розташований на відстані від приобробки даних розташований на відстані від пристрою для захоплення зображення. строю для захоплення зображення. В іншому варіанті реалізації даного винаходу В іншому варіанті реалізації даного винаходу спосіб забезпечує діагноз ортодонтичного стану пристрій забезпечує діагноз ортодонтичного стану користувача. Спосіб включає етапи: надання прикористувача. Пристрій має пристрій для введення строю, що має пристрій для захоплення зобраданих, який приймає дані, що вводяться у вигляді ження, причому пристрій для захоплення зобравіку користувача. Пристрій, крім того, має центраження одержує зображення частини ротової льний блок обробки даних, запрограмований дапорожнини користувача, пристрій, крім того, має ними, які відносяться до ортодонтичних станів, пристрій для передачі даних, здатний передавати причому центральний блок обробки даних здійссигнал, що показує зображення, або набір даних нює діагностування ортодонтичного стану корискористувача у центральний блок обробки даних; тувача на основі віку користувача. надання центрального блока обробки даних, розВ одному варіанті реалізації центральний блок ташованого на відстані від пристрою і запрограмообробки даних розташований на відстані від приваного статистичними даними, які відносяться до строю для захоплення зображення. ортодонтичних станів; одержання зображення часВ іншому варіанті реалізації даного винаходу тини ротової порожнини користувача; і передачі спосіб забезпечує діагноз ортодонтичного стану зображення у центральний блок обробки даних. користувача. Спосіб має етапи: надання пристрою В одному варіанті реалізації частина ротової введення даних; введення віку користувача у при 15 75373 16 стрій для введення даних; надання центрального В іншому варіанті реалізації даного винаходу блока обробки даних, запрограмованого даними, спосіб забезпечує діагноз ортодонтичного стану які відносяться до ортодонтичних станів, що прийкористувача. Спосіб має етапи: забезпечення примає інформацію від пристрою введення даних; і строю виведення; забезпечення центрального надання користувачеві діагнозу ортодонтичного блока обробки даних, запрограмованого даними, стану користувача на основі віку користувача. які відносяться до ортодонтичних станів; і опитуВ одному варіанті реалізації центральний блок вання користувача відносно ортодонтичного стану обробки даних розташований на відстані від прикористувача через пристрій для виведення. строю для захоплення зображення. В одному варіанті реалізації спосіб має додатВ іншому варіанті реалізації даного винаходу кові етапи: надання пристрою для введення; і ввепристрій забезпечує діагноз ортодонтичного стану дення відповіді від користувача на запитання з користувача. Пристрій має пристрій для захопленцентрального блока обробки даних. ня зображення, прикріплений до стрижня або В одному варіанті реалізації спосіб має додатстрижнів, і може пересуватися на стрижні або ковий етап передачі відповіді у центральний блок стрижнях, причому пристрій для захоплення зообробки даних. браження одержує зображення частини ротової В іншому варіанті реалізації даного винаходу порожнини користувача і формує сигнал, що покаспосіб забезпечує діагноз ортодонтичного стану зує зображення. Пристрій, крім того, має центракористувача. Спосіб має етапи: надання відбивної льний блок обробки даних, запрограмований даложки; надання центрального блока обробки даними, які відносяться до ортодонтичних станів, них, запрограмованого даними, які відносяться до причому центральний блок обробки даних одерортодонтичних станів; розташування відбивної жує сигнал, що посилається пристроєм для захопложки всередині ротової порожнини користувача і лення зображення, і класифікує сигнал на велику виготовлення відбитка зуба користувача; захопкількість ортодонтичних станів. лення зображення відбивної ложки; і передачі зоВ одному варіанті реалізації центральний блок браження відбивної ложки у центральний блок обробки даних розташований на відстані від приобробки даних. строю для захоплення зображення. В іншому варіанті реалізації даного винаходу В одному варіанті реалізації зображення являє пристрій забезпечує діагноз ортодонтичного стану собою зображення одного зуба користувача. користувача. Пристрій має пристрій для захопленВ одному варіанті реалізації зображення являє ня зображення, причому пристрій для захоплення собою зображення частини ротової порожнини від зображення одержує зображення частини ротової середньої лінії набору зубів користувача до задпорожнини користувача і формує сигнал, що поканьої частини внутрішності ротової порожнини козує зображення. Пристрій, далі, має фокусувальристувача. ний механізм, за допомогою якого пристрій для В іншому варіанті реалізації даного винаходу захоплення зображення здатний здійснювати фоспосіб забезпечує діагноз ортодонтичного стану кусування. Пристрій, крім того, має центральний користувача. Спосіб має етапи: надання зліпка для блок обробки даних, запрограмований даними, які відбитка; надання центрального блока обробки відносяться до ортодонтичних станів, і, крім того, даних, запрограмованого даними, які відносяться запрограмований для діагностики ортодонтичного до ортодонтичних станів; розташування зліпка для стану користувача на основі відстані між фокусувідбитка всередині ротової порожнини користувавальним механізмом і користувачем. ча і виготовлення відбитка зуба користувача; заВ іншому варіанті реалізації даного винаходу хоплення зображення зліпка для відбитка; і переспосіб забезпечує діагноз ортодонтичного стану дачі зображення зліпка для відбитка у користувача. Спосіб включає етапи: забезпечення центральний блок обробки даних. пристрою для захоплення зображення, причому В іншому варіанті реалізації даного винаходу пристрій для захоплення зображення одержує спосіб забезпечує діагноз ортодонтичного стану зображення частини ротової порожнини користукористувача. Спосіб має етапи: надання плівки; вача і формує сигнал, що показує зображення; надання центрального блока обробки даних, занадання фокусувального механізму, за допомогою програмованого даними, які відносяться до ортоякого пристрій для захопленнязображення здатдонтичних станів; розташування плівки всередині ний здійснювати фокусування; надання центральротової порожнини користувача і виготовлення ного блока обробки даних, запрограмованого давідбитка зуба користувача; захоплення зображенними, які відносяться до ортодонтичних станів, і ня фоточутливої плівки; і передачі зображення додатково запрограмованого для діагностики орплівки у центральний блок обробки даних. тодонтичного стану користувача на основі відстані В іншому варіанті реалізації даного винаходу між фокусувальним механізмом і користувачем; спосіб забезпечує діагноз ортодонтичного стану розташування фокусувального механізму у напрякористувача. Спосіб має етапи: надання центрамі до ротової порожнини; одержання зображення льного блока обробки даних, запрограмованого частини ротової порожнини користувача; і передаданими, які відносяться до ортодонтичних станів; чі зображення у центральний блок обробки даних. надання пристрою для захоплення зображення, В іншому варіанті реалізації даного винаходу причому пристрій для захоплення зображення спосіб забезпечує діагноз ортодонтичного стану одержує зображення частини ротової порожнини користувача. Спосіб включає етапи: забезпечення користувача; передачі зображення частини ротозліпка для відбитка; забезпечення пристрою для вої порожнини користувача у центральний блок захоплення зображення, причому пристрій для обробки даних; і зміни зображення. захоплення зображення одержує зображення і 17 75373 18 формує сигнал, що показує зображення; забезпекористувачеві коригуючого стоматологічного дочення центрального блока обробки даних, розтапоміжного пристрою. шованого на відстані від пристрою для захоплення Ще одна перевага даного винаходу полягає у зображення, і запрограмованого даними, які віднозабезпеченні пристрою, системи і способу, який сяться до ортодонтичних станів; розташування забезпечує можливість оцінки стану ротової порозліпка для відбитка всередині ротової порожнини жнини користувача на основі результатів, екстракористувача і виготовлення відбитка зуба користупольованих за зображенням одного зуба. вача; захоплення зображення зліпка для відбитка; Далі, перевага даного винаходу полягає у заі передачі зображення форми для відбитка у безпеченні пристрою, системи і способу для оцінки центральний блок обробки даних. зображень частини ротової порожнини користуваВ іншому варіанті реалізації даного винаходу ча передачею зображень у віддалений центральспосіб забезпечує діагноз ортодонтичного стану ний блок обробки даних і/або до віддаленого пацікористувача. Спосіб включає етапи: забезпечення єнта. відбивної ложки; забезпечення пристрою для заІнша перевага даного винаходу полягає у захоплення зображення, причому пристрій для захобезпеченні пристрою, системи і способу для заплення зображення одержує зображення і формує безпечення оцінки і/або діагностики стану зубів сигнал, що показує зображення; забезпечення користувача по всьому світу, включаючи пацієнтів центрального блока обробки даних, розташованорізних рас. го на відстані від пристрою для захоплення зобраЩе одна перевага даного винаходу полягає у ження, і запрограмованого даними, які відносяться забезпеченні пристрою, системи і способу для до ортодонтичних станів; розташування відбивної відпуску коригуючих допоміжних стоматологічних ложки всередині ротової порожнини користувача і пристроїв на основі категорій тяжкості, що відновиготовлення відбитка зуба користувача; захопсяться до стоматологічних станів, для підвищення лення зображення відбивної ложки; і передачі зоефективності оцінки. браження відбивної ложки у центральний блок Ще одна перевага даного винаходу полягає у обробки даних. забезпеченні пристрою, системи і способу для В іншому варіанті реалізації даного винаходу зв'язку з користувачем і діагностики станів нижспосіб забезпечує діагноз ортодонтичного стану ньощелепного суглоба словесними засобами, такористувача. Спосіб включає етапи: забезпечення кими як переговорний пристрій, диктофон або попристрою для одержання відбитка, здатного одердібними йому, або письмовими засобами. жати відбиток зуба користувача; забезпечення Додаткові ознаки і переваги даного винаходу пристрою для захоплення зображення, причому описані і будуть очевидні з докладного опису пепристрій для захоплення зображення одержує реважних у наш час варіантів реалізації та з кресзображення і формує сигнал, що показує зобралень. ження; забезпечення центрального блока обробки На Фіг.1 представлена схема чорного ящика даних, запрограмованого даними, які відносяться системи в одному варіанті реалізації даного винадо ортодонтичних станів; розташування пристрою ходу. для одержання відбитка всередині ротової порожНа Фіг.2 представлена схема чорного ящика нини користувача і виготовлення відбитка зуба способу в одному варіанті реалізації системи дакористувача; захоплення зображення відбивної ного винаходу. ложки; і передачі зображення відбивної ложки у На Фіг.3 представлений вигляд у плані допоцентральний блок обробки даних. міжного стоматологічного пристрою, що викорисВ іншому варіанті реалізації даного винаходу товується в одному варіанті реалізації системи спосіб забезпечує діагноз ортодонтичного стану даного винаходу. користувача. Спосіб включає етапи: забезпечення На Фіг.4 представлений вигляд у перспективі пристрою для одержання відбитка, здатного одерпристрою відповідно до одного варіанту реалізації жати відбиток зуба користувача; забезпечення даного винаходу. пристрою для захоплення зображення, причому На Фіг.5 представлений вигляд збоку припристрій для захоплення зображення одержує строю відповідно до варіанту реалізації даного зображення і формує сигнал, що показує зобравинаходу. ження; забезпечення центрального блока обробки На Фіг.6 представлений вигляд у перспективі даних, розташованого на відстані від пристрою пристрою відповідно до одного варіанту реалізації для захоплення зображення, і запрограмованого даного винаходу. даними, які відносяться до ортодонтичних станів; На Фіг.7 представлений вигляд у перспективі розташування пристрою для одержання відбитка пристрою відповідно до варіанту реалізації даного всередині ротової порожнини користувача і виговинаходу. товлення відбитка зуба користувача; захоплення На Фіг.8 представлений вигляд у перспективі зображення пристрою для одержання відбитка; і пристрою відповідно до варіанту реалізації даного передачі зображення пристрою для одержання винаходу. відбитка у центральний блок обробки даних. На Фіг.9 представлений вигляд у перспективі Тому перевага даного винаходу полягає у запристрою відповідно до варіанту реалізації даного безпеченні пристрою, системи і способу для завинаходу. безпечення користувачеві діагнозу його стоматоНа Фіг.10 представлений вигляд збоку прилогічного стану. строю відповідно до варіанту реалізації даного Інша перевага даного винаходу полягає у завинаходу. безпеченні пристрою, системи і способу відпуску Докладний опис переважних у наш час варіан 19 75373 20 тів реалізації тографічного зображення або іншого типу зобраДаний винахід, загалом, відноситься до приження до поверхні зуба за допомогою фокусувастрою, системи і способу, який забезпечує корисльного механізму 45 і може потім оцінити ступінь тувачеві стоматологічну оцінку і/або діагностику збільшення або зменшення, необхідний для діагі/або стоматологічний допоміжний пристрій шлянозу з точки зору розрахунку точного розміру зуба хом обстеження частини ротової порожнини кориабо зубів користувача. стувача. Для цього пристрій, система і спосіб оціЗображення від БЗЗ 40 або інформація, зібранюють зображення або відбитки частини ротової на іншим способом системою 1, може передаватипорожнини для визначення того, чи може медичся електронним або іншим способом, що передає ний стан бути вилікуваний і/або коригований за дані блоком 50 (далі називається "БПД"). БПД 50 допомогою стоматологічного допоміжного приможе передавати зображення або дані в інше місстрою, що зберігається всередині пристрою, і моцеположення, наприклад, за допомогою мережі же бути витягнутим з пристрою, або безпосередІнтернет, електронної пошти або іншими відомими ньо надісланим користувачеві з віддаленої ділянки засобами, для оцінки іншою системою або фахівабо направлений ділером. цем, таким як лікар, стоматолог, стоматологНа представлених кресленнях, на яких однаортодонт або подібний їм. БПД 50 може бути реакові цифрові позначення відносяться до однакових лізований фахівцем у даній області таким чином, частин, Фіг.1 ілюструє систему 1, що має блоки, які що БПД 50 може передавати зображення і/або включають центральний блок 10 обробки даних дані, наприклад, через Інтернет, телефонний, су(далі називається "ЦБО"). ЦБО 10 може оцінювати путниковий зв'язок або інший засіб. дані, які передаються у ЦБО 10 блоками системи Система 1 може також мати зону 60 зберіган1. Далі, ЦБО 10 може регулювати блоки системи 1. ня допоміжних стоматологічних пристроїв. Зона 60 ЦБО 10 може програмуватися фахівцем у даній може містити різноманітні допоміжні стоматологічобласті для оцінки даних, а також регулювати блоні пристрої, які можуть бути направлені користуваки системи 1. чеві системою 1. ЦБО 10 системи 1 може зберігати Крім того, система 1 може включати блок 20, інформацію відносно тяжкості медичного стану. який реєструє інформацію (далі називається Тяжкість може бути ідентифікована в одній з трьох "БРІ"). БРІ 20 може включати пристрій для ввекатегорій: мінімальна, помірна або важка. Напридення як частину БРІ 20 для здійснення введення клад, ЦБО 10 може зберігати інформацію, таку як користувачем інформації, яка підлягає обробці медичні стандарти, що відносяться до ступеня ЦБО 10, перед обстеженням системою 1, під час глибокого прикусу. ЦБО 10 може визначити, чи є або після нього. Така інформація може включати, глибокий прикус мінімальним, помірним або важале не обмежується, вік, расу, стать користувача і ким, на основі зображень, одержаних з БЗЗ 40. т.д. Пристрій для введення БРІ 20 може включати Для цього можуть бути встановлені діапазони для клавіатуру або будь-який інший засіб для введенкожної з цих трьох категорій. Інформація, що відня символів або інформації, яка підлягає обробці носиться до користувача і зображень з БЗЗ 40, ЦБО 10. може аналізуватися відповідним програмним заСистема 1 може також мати монітор 30, який безпеченням, інстальованим у ЦБО 10, для визнаможе дозволити користувачеві бачити інформацію, чення, до якої категорії відноситься користувач. що вводиться користувачем у БРІ 20. Крім того, Глибокий прикус, який перевищує мінімальний монітор 30 може представляти на екрані інструкступінь, може бути вилікуваний коригуючим стомацію для користувача, яка відноситься до правильтологічним допоміжним пристроєм. Якщо ЦБО 10 ного використання системи 1. визначає, що глибокий прикус користувача переСистема може також мати пристрій для 35 вивищує мінімальний ступінь, то коригуючий стомаведення, такий як, наприклад, переговорний притологічний допоміжний пристрій з зони 60 зберістрій, диктофон, або інший блок, відомий фахівгання допоміжних стоматологічних пристроїв може цям у даній області. Пристрій 35 для виведення бути направлений користувачеві. Однак якщо ЦБО може здійснювати словесний зв'язок з користува10 визначає, що ступінь глибокого прикусу є макчем і може ставити користувачеві запитання відсимальним і/або, крім того, визначає, що вік корисносно стоматологічних станів користувача. тувача більше 15 років, ЦБО 10 може вибрати ваСистема 1 може також забезпечити блок 40, ріант відмови користувачеві у діагнозі і/або який захоплює зображення, (далі називається стоматологічному допоміжному пристрої. "БЗЗ"). БЗЗ 40 може формувати зображення часКрім того, система 1 може також мати блок 70 тини внутрішності ротової порожнини і/або зовнішкомпенсації за послуги (далі називається "БКП"). ньої частини обличчя користувача. БЗЗ 40 може БКП 70 може забезпечити можливість користуваформувати зображення, цифрові, фотографічні, чеві здійснити платіж за послуги, надані системою відео, цифрові рентгенівські або подібні їм зобра1. БКП 70 може включати, наприклад, блок обробження за допомогою камери або іншого захоплюки кредитних карток, який може надати можливість ючого зображення пристрою, відомого фахівцям у користувачеві здійснити платіж за надані послуги, даній області. Зображення від БЗЗ 40 можуть пенаприклад, кредитною карткою, дебітною карткою редаватися у ЦБО 10 для оцінки. або подібним їм платіжним засобом. Крім того, Система може також мати фокусувальний меБКП 70 може мати готівку, узгоджувані боргові ханізм 45, що використовується у поєднанні з БЗЗ зобов'язання або подібні їм, як платіж за викорис40. Фокусувальний механізм 45 може складатися з тання системи 1 і/або одержання допоміжного лінзи або подібного пристрою. ЦБО 10 може оцістоматологічного пристрою. нити відстань від цифрового рентгенівського, фоФіг.2 ілюструє блок-схему 200 системи 1. Сис 21 75373 22 тема 1 може забезпечити користувача стоматолоне повністю прорізалися. ЦБО 10 може також анагічним обстеженням і/або діагностикою, що віднолізувати зображення вигляду збоку для визначенситься до стану. Використання системи 1 може ня перехресних прикусів, які присутні у задньому починатися, наприклад, введенням у БРІ 20 ососегменті, і тяжкості прогенії. Крім того, ЦБО 10 мобистої інформації, що відноситься до користувача, же аналізувати зображення вигляду збоку для вияк показано на етапі 210. Як показано на етапі 215, значення стану,чи правильно користувач зімкнув особиста інформація може оброблятися ЦБО 10 щелепи. Якщо користувач неправильно зімкнув для кореляції з заданими стоматологічними станщелепи, ЦБО 10 і/або система 1 може проінструкдартами для індивідуумів різного віку, раси, статі і тувати користувача як правильно компенсувати т.д., яка може вже зберігатися у ЦБО 10. неточне розташування для одержання більш точПотім користувач може розмістити свою голоного показника прогенії або глибокого прикусу. ву на підпору для голови, як показано на етапі 220, ЦБО 10 може також аналізувати зображення випідпору для підборіддя або подібний їм пристрій, гляду збоку обличчя користувача для вимірювання пов'язаний з системою для обстеження. Потім мовисоти обличчя та впливу прогенії на профіль обжуть бути одержані зображення внутрішності роличчя. Вигляд обличчя спереду може використотової порожнини користувача, як показано на етапі вуватися для визначення сумісності губ після зми230. Зображення можуть бути зроблені, наприкання зубів і/або висоти обличчя та відхилення клад, цифровою камерою, перетвореним у цифронижньої щелепи при відведенні нижньої щелепи. ву форму рентгенівським дослідженням або подібВигляд обличчя збоку використовується для ананими їм способами. лізу взаємовідношення щелеп у передньому і задПотім зображення можуть передаватися, як ньому напрямах. показано на етапі 240, або до зовнішнього джереСистема 1 відповідно до даного винаходу мола, такого як лікар, стоматолог, стоматологже також оцінювати і прогнозувати розміри всіх ортодонт і/або інший підготовлений фахівець, або зубів у ротовій порожнині та діагностувати адеквау ЦБО 10, або до них обох для оцінки, як показано тність проміжку для зубів користувача, що постуна етапі 270. Передача може здійснюватися, напають, просто за захопленням зображення одного приклад, через Інтернет, електронну пошту, телезуба. Дійсно, система 1 відповідно до даного винафонний зв'язок, супутник або інші засоби. Альтерходу може визначити розмір інших зубів на основі нативно, місцева передача у ЦБО 10 системи 1 розміру одного зуба, а також заданих стоматологіможе проводити аналіз і/або діагностику. чних стандартів, таких як стандарти, показані у Система і спосіб відповідно до даного винахододатку А, і зберігаються всередині ЦБО 10, для ду можуть використовувати різні зображення для екстраполяції різних розмірів зубів, що залишиливизначення медичних станів, які може відчувати ся у ротовій порожнині користувача. Крім того, користувач. Наприклад, ЦБО 10 може оцінити зоЦБО 10 може розрізняти, чи надійний передній зуб браження вигляду спереду для визначення середдля екстраполяції розмірів інших зубів, і молочних ніх ліній, певного переднього різця для розрахунку і постійних, а також просторів всередині зубів. його точної медіо-дистальної ширини і тому для Крім того, ЦБО 10 може бути запрограмований точного розрахунку розмірів всіх інших молочних і для розпізнавання певних анатомічних і морфолопостійних зубів, що прорізалися і не прорізалися, гічних змін, характерних для різних зубів, таких як відповідно до медичних стандартів, які зберігаютьікла, премоляри, моляри та різці, а також зміни від ся всередині ЦБО 10. Крім того, вигляд спереду молочних до постійних зубів. Дані зміни також може використовуватися для визначення стану, чи включають різні величини медіо-дистальної ширистраждає користувач глибоким прикусом, ясеннини, а також клінічні відмінності ширини коронки, які ми кишенями або у нього нормальний стан нижніх відрізняють молочні зуби від постійних зубів. різців. Крім того, вигляд спереду може використоКрім того, система 1 відповідно до даного вивуватися для визначення ротації або стисненого находу може зберігати медичні стандарти всерерозташування різців зі зменшенням проміжків між дині ЦБО 10 для різних рас людей. Статистичні ними або збільшення проміжків між різцями, Xпорівняння можуть використовуватися для ЦБО 10 подібних прикусів передніх або задніх зубів. з метою визначення того, чи є певні зуби молочЦБО 10 може аналізувати зображення, що має ними або постійними, а також для визначення ровигляд прикусу частини ротової порожнини корисзмірів певних зубів у ротовій порожнині користуватувача для ротацій передніх зубів, а також для ча, навіть якщо кут, під яким виходять зображення, визначення ширини зубів і тяжкості стисненого являє собою не прямий кут до зубів. Дійсно, ЦБО розташування передніх зубів зі зменшенням про10 може визначити, які зуби зазнали ротації, а які міжків між передніми зубами і збільшення проміжзуби не зазнали ротації. ЦБО 10 може оцінити виків між ними. ЦБО 10 може ідентифікувати середди прикусу, а також зменшені величини ширини ню лінію користувача і бути здатним робити підданих ротації передніх зубів. Потім ЦБО 10 мопідрахунок зубів користувача від середньої лінії же визначити, який зуб зазнав ротації, а який не відповідно до специфічних анатомічних характезазнав ротації, за величинами ширини на вигляді ристик кожного зуба користувача для визначення, спереду. Крім того, статистичні порівняння можуть які зуби присутні і які зуби відсутні у ротовій породопомогти ЦБО 10 при визначенні присутності жнині користувача. великих проміжків або стисненого розташування ЦБО 10 може аналізувати зображення, що має зубів зі зменшенням проміжків між ними та ступінь вигляд збоку частини ротової порожнини користурозташування зубів з великими проміжками або вача для вимірювання проміжків, де задні зуби, стисненого розташування зубів зі зменшенням загалом, присутні, але можуть бути ще такими, що проміжків між ними. Крім того, укорочення проміж 23 75373 24 ків, викликаних карієсом, і передчасної втрати або стувача неправильний прикус при зміщеному впемолочних зубів з несприятливим переміщенням ред і/або неповно закритому положенні. Система 1 прилеглих зрілих зубів і/або внаслідок втрати посможе попросити користувача закрити рот. Якщо тійних зубів або втрати проміжків, викликаних карісистема 1 використанням БЗЗ 40 і ЦБО 10 визнаєсом, або неповноцінного прорізання зубів, або чає, що у користувача неправильно закритий рот, відсутність прорізання зубів з втратою проміжків система 1 може компенсувати це припасуванням може також бути ідентифікована ЦБО 10. зображення верхньої щелепи і нижньої щелепи, Більш того ЦБО 10 може визначити, якщо у наприклад, повторно суміщаючи частину зобрапацієнта відсутні які-небудь зуби. У випадках, коли ження, що містить нижню щелепу, доти, доки воно зуб може бути відсутнім на зображенні, і замість не буде правильно суміщене з частиною зобразуба виявляється темний проміжок, ЦБО 10 може ження, що містить верхню щелепу користувача. У визначити, що у цій ділянці повинен бути зуб. ЦБО результаті, можна розрахувати більш точні показ10 може здійснити підрахунок зубів від середньої ники співвідношення щелеп, співвідношень молялінії та може визначити, чи присутні зуби, а також рів або прогенію. чи дійсно зуб відноситься до темного проміжку. Після того як діагноз був поставлений зовнішЯкщо ЦБО 10 визначає, що зуб відноситься до нім джерелом, ЦБО 10 або ними обома, діагноз темного проміжку, то ЦБО 10 може визначити, чи може бути наданий користувачеві, як показано на підійде розмір проміжку для поміщення зуба у межі етапі 280. Діагноз може бути вручений користувапроміжку. ЦБО 10 може також визначити процентчеві письмовим засобом, таким як на аркуші папену частку укорочення медіальніше проміжку і/або ру, що відпускається системою 1. Аркуш може дистальніше проміжку. ЦБО 10 може визначити цю включати графічні представлення розташування процентну частку медіо-дистальним вимірюванням стоматологічного допоміжного пристрою у ротовій розміру зображення зуба та діленням цього розміпорожнині користувача. Або діагноз може бути ру на розмір, який повинен був би мати даний зуб, повідомлений користувачеві словесним засобом, на фактор, що оцінює його розмір за шириною таким як через переговорний пристрій, пов'язаний верхнього центрального різця. Потім ЦБО 10 може з системою 1, або подібним способом. Крім того, розрахувати дійсну медіо-дистальну відстань, яка діагноз може бути наданий користувачеві у вигляді існує у проміжку, множенням укороченого проміжку повідомлення, що висвічується на моніторі 30. на даний фактор збільшення. При діагностиці система 1 може визначити, чи Крім того, якщо зображення не одержані під потрібний користувачу стоматологічний допоміжпрямими кутами, незалежно від того, чи представний пристрій, як показано на етапі 290. ЦБО 10 ляють вони собою зображення одного зуба, або може бути заздалегідь запрограмований даними, великої кількості зубів, комп'ютерна програма, яка які показують тяжкість стану, такого як глибокий зберігається всередині ЦБО 10, може забезпечити прикус або прогенія, для індивідуумів різного віку, можливість ЦБО 10 сконфігурувати зображення раси, статі і т.д. ЦБО 10 може бути запрограмоватаким чином, щоб компенсувати розходження. ний класифікувати рівень тяжкості глибокого приБільш того якщо пацієнту буде потрібний стокусу або прогенії як мінімальний,помірний або матологічний допоміжний пристрій, система 1 відважкий на основі заданих стоматологічних стандаповідно до даного винаходу може здійснити виміртів. Якщо ЦБО 10 визначає, що конкретний рівень рювання пристрою для відповідності зубам тяжкості для користувача може бути вилікуваний пацієнта на основі вимірювання одного зуба. носінням користувачем стоматологічного допоміжБільш конкретно, комп'ютерна програма, яка зберіного пристрою, система 1 може відпустити відпогається у ЦБО 10, може забезпечити можливість відним чином підібраний за розміром стоматологіЦБО 10 накладення зображення стоматологічного чний допоміжний пристрій, як показано на етапі допоміжного пристрою на зображення набору зу300. Однак якщо пацієнт (користувач) не потребує бів пацієнта, екстрапольованого за даними, що стоматологічного допоміжного пристрою, і/або відносяться до зображення одного зуба, а також корекція стану користувача стоматологічним доза статистичним даними, які зберігаються всерепоміжним пристроєм неможлива, користувач може дині ЦБО 10. бути повідомлений системою 1, як показано на На додаток до зображень, одержаних БЗЗ 40, етапі 280. система 1 може запитати пацієнта про те, чи відПісля того як послуги були надані, користувач чуває він звуки або клацання у нижньощелепному може заплатити за послуги, як показано на етапі суглобі або суглобах, і може попросити користува310. Платіж може бути здійснений, наприклад, ча порухати його щелепою вниз і вперед для викредитною карткою або дебітною карткою. Для значення, чи немає більше звуку або клацання. цього користувач може вмістити кредитну картку Система 1 може задавати запитання користувачеабо дебітну картку всередину системи 1, і вартість ві візуально, через дисплей на моніторі 30, або послуг може стягуватися з картки. Система 1 може система 1 може задавати запитання користувачеві бути з'єднана, наприклад, через Інтернет, телесловесно за допомогою акустичного пристрою або фонний зв'язок або інший засіб з іншою системою, подібного йому пристрою. Користувач може мати такою як банк, наприклад, здатний зареєструвати можливість відповідати словесно або введенням платежі, що стягуються. В іншому варіанті реаліінформації у БРІ 20. Крім того, система 1 може зації платіж може здійснюватися прийманням сисвизначити, чи існує дисфункція нижньощелепного темою 1 узгоджуваного за договором документу суглоба, спостереженням максимального відкритабо готівкових коштів. тя рота. Фіг.3, загалом, ілюструє стоматологічний доСистема 1 може також визначити, чи є у корипоміжний пристрій 300, який може бути відпуще 25 75373 26 ний системою 1. Стоматологічний допоміжний бути присутніми три моляри. Система 1 може попристрій 300 може бути виготовлений, наприклад, тім визначити, що стоматологічний допоміжний з гуми або іншого матеріалу, відомого фахівцям у пристрій 300, відповідний стоматологічному доподаній області. Стоматологічний допоміжний приміжному пристрою для користувача з 24 зубами у стрій 300 може здійснити корекцію ортодонтичних ротовій порожнині користувача, потрібний для костанів, таких як глибокий прикус, прогенія та подірекції ортодонтичного стану користувача. бні їм, і може носитися у ротовій порожнині корисВ іншому варіанті реалізації ортодонтичний тувача. Стоматологічний допоміжний пристрій 300 стан користувача може бути діагностований за може мати велику кількість конфігурацій для корезображенням одного зуба. У цьому варіанті реалікції ортодонтичного стану в залежності від віку і зації, якщо один передній зуб відсутній, система 1 кількості зрілих зубів, присутніх у ротовій порожниможе діагностувати ортодонтичний стан користуні користувача. Переважно, система 1 відповідно вача за зображенням іншого зуба у ротовій порождо даного винаходу зберігає і/або відпускає три нині користувача. специфічно сконфігурованих стоматологічних доЩе в одному варіанті реалізації ортодонтичпоміжних пристрої для корекції ряду діагностований стан користувача може бути діагностований за них станів. Наприклад, якщо ортодонтичні стани, зображенням внутрішності ротової порожнини коякі можуть бути діагностовані системою, включаристувача у частині ротової порожнини користувають стоматологічні допоміжні пристрої для корекції ча від середньої лінії до задньої частини внутрішзубного ряду у ранньому періоді (у віці від 4 до 7 ності ротової порожнини користувача. Може бути років); для корекції змішаного зубного ряду (у віці здійснене одне вимірювання від середньої лінії до від 6 до 12 років); і дорослого зубного ряду (у віці задньої частини, яке, загалом, виявляє п'ять, шість 12 років і старше), то система 1 може зберігати або сім зубів. За цим вимірюванням комп'ютер і/або відпускати три різних стоматологічних допооцінює ті дані, які потрібні для визначення, наприміжних пристрої 300 декількох розмірів, що змінюклад, того, що у ротовій порожнині користувача є, ються, кожного типу, по одному стоматологічному відповідно, 20, 24 або 28 зубів. допоміжному пристрою для кожного з вікових діаНа Фіг.4 показаний пристрій 400, який має капазонів. Звичайно, система 1 може бути запрограмеру 410 для одержання цифрових, фотографічмована для діагностики будь-якого з великої кільних, відео, цифрових рентгенівських або подібних кості ортодонтичних станів з будь-яким з великої їм зображень частини ротової порожнини користукількості стоматологічних допоміжних пристроїв вача. Камера 410 може утримуватися, наприклад, всередині системи 1 для корекції діагностованого комплектом затисків 420 на наборі стрижнів 430, стану. фіксованих, наприклад, до стіни кріпильними заСистема 1 може також діагностувати, якого собами 440 і можуть розміщуватися користувачем типу і розміру стоматологічний допоміжний прина бажаній висоті для одержання зображень. Застрій 300 потрібний для користувача на основі тиски 420 можуть бути призначені для входження у кількості зубів у ротовій порожнині користувача. фрикційне зачеплення зі стрижнями 430 та утриСистема 1 може містити, переважно, три типи мання камери 410 на місці доти, доки вона не буде стоматологічних допоміжних пристроїв 300, відпопереміщуватися тиском, прикладеним до ручок відних, переважно, користувачам, які мають 20, 24 450, для регулювання висоти камери 410, наприі 28 зубів в їх ротовій порожнині за даними виміклад, користувачем. Для цього користувач може рювань та екстраполяції, проведеними, напривхопити комплект ручок 450, прикріплених до каклад, від середньої лінії до задньої частини ротомери 410, для розташування камери 410 на бажавої порожнини користувача. Кожний тип ній висоті. стоматологічного допоміжного пристрою 300 може, Пристрій 400 може використовуватися, наприпереважно, мати велику кількість розмірів. Систеклад, в аптеці. Діагноз може бути переданий у відма 1 може забезпечити користувача певним стодалену ділянку, наприклад, електронною поштою матологічним допоміжним пристроєм 300 для типу або подібним їй способом, причому особа, яка і розміру стоматологічного допоміжного пристрою обслуговує пристрій 400, така як, наприклад, фар300, відповідного для корекції ортодонтичного стамацевт, може на основі діагнозу надати користуну користувача. вачеві стоматологічний допоміжний пристрій 300. В іншому варіанті реалізації системи 1 систеАбо система 1 може повідомити користувача, візума 1 може діагностувати ортодонтичний стан коально монітором 30 або іншим засобом зв'язку, ристувача просто за одержаною інформацією про про місце знаходження відповідного стоматологічвік користувача. Користувач може ввести свій вік у ного допоміжного пристрою всередині аптеки, апБРІ 20. ЦБО 10 може потім передати команду систечного магазину, бакалійного магазину або іншотемі 1 відпустити стоматологічний допоміжний го подібного магазину, в якому може бути або пристрій 300 відповідного для користувача типу і продаватися такий стоматологічний допоміжний розміру на основі віку користувача і/або медичних пристрій. стандартів, запрограмованих у ЦБО 10. На Фіг.5 показаний вигляд збоку частини варіВ іншому варіанті реалізації системи 1 систеанту реалізації, показаного на Фіг.4, при якому кама 1 може використовувати вік користувача для мера 410 розташована на необхідній висоті. Корисприяння у забезпеченні діагнозу. Наприклад, якстувач 512 може розмістити свою голову 516 на що ЦБО 10 приймає інформацію про те, що у копідпору 510 для підборіддя та упертися у підпору ристувача у ротовій порожнині 21 зуб, система 1 518 для голови. Підпора 510 для підборіддя і/або може бути запрограмована для визначення, напідпора 518 для голови можуть, наприклад, підійприклад, що на основі віку користувача повинні матися або опускатися різними засобами, відоми 27 75373 28 ми фахівцям у даній області. Камера 410 може них магазинів безпосередньою відправкою корисбути з'єднана, наприклад, з ЦБО 10, який може тувачеві поштою. оцінювати зображення частини ротової порожнини Фіг.8 ілюструє відбивний зліпок 800, в якому користувача 512, одержані камерою 410. ЦБО 10 користувач може залишити відбиток 810 після укуможе бути виготовлений єдиним блоком з прису відбивного зліпка 800. Після того як користувач строєм 400 або розташований на відстані від казалишив відбиток на відбивному зліпку 800, відбимери 410 пристрою 400. вний зліпок 800 можна послати у віддалене місце Фіг.6 ілюструє варіант реалізації пристрою 600 для діагностики. Діагностика може складатися, даного винаходу, в якому камера 610 може бути наприклад, з виливання гіпсу або іншого матеріаприкріплена, наприклад, до стрижня 620, наприлу, відомого фахівцям у даній області, у відбивний клад, затисками 630. У цьому варіанті реалізації зліпок 800 для одержання позитивної моделі зубів пристрій 600 не прикріплений до стінки і може стокористувача. Пластина, яка може мати площину і яти на основі 640, наданій, наприклад, стрижнем шар штифтів, причому кожний штифт, розташова620 або іншим засобом опори. Користувач може ний перпендикулярно до площини і здатний розпідняти або опустити камеру 610 по стрижню 620 ташовуватися по осі, перпендикулярній до площина необхідну висоту для забезпечення можливості ни, може використовуватися для відповідності правильного одержання зображень внутрішності формі відбитка 810, виконаного у відбивному зліпротової порожнини користувача камерою 610. ку 800, а також забезпечити позитивну модель Пристрій 600 може також використовуватися, наверхніх і нижніх зубів користувача. За необхідністю приклад, в аптеці або інших подібних магазинах. для корекції ортодонтичного стану користувача В іншому варіанті реалізації даного винаходу потім може визначатися відповідний тип і розмір система 1 може надати користувачеві діагноз пісстоматологічного допоміжного пристрою 300. ля одержання зображень, наприклад, через електВ іншому варіанті реалізації може бути зробронну пошту, Інтернет або подібні їм засоби зв'язлена чутлива по глибині фотографія відбивного ку. Зображення можуть бути одержані у той час, зліпка 700 після того як користувач залишить відколи користувач розміщує лінійку або інший вимібиток свого укусу у відбивному зліпку 700. Чутлива рювальний пристрій біля свого обличчя. Потім по глибині фотографія може надати тримірне зодругий фахівець, використовуючи цифрову фотображення верхніх і нижніх зубів, за якими можна камеру, цифрову відеокамеру або подібні їм камеодержати діагноз. ри, може зафіксувати зображення обличчя і/або В іншому варіанті реалізації даного винаходу профілю користувача. Можуть бути одержані дозображення ротової порожнини користувача модаткові зображення користувача, включаючи вижуть бути одержані фоточутливою або чутливою гляд рота при усмішці спереду, з правого і лівого до тиску плівкою, яку користувач може розмістити боку рота і/або вигляд прикусу зверху і знизу. Зоміж верхньою щелепою і нижньою щелепою корибраження можуть бути також одержані користувастувача. Потім плівка може забезпечити зобрачем з використанням будь-якого виду дистанційної ження верхніх зубів і нижніх зубів. Потім зобрароботи цифрової фото- або цифрової вІдеокамери ження може передаватися у віддалене місце, або будь-якого іншого способу, відомого фахівцеві наприклад, Інтернетом, електронною поштою, у даній області. Потім зображення можуть бути прямою відправкою поштою або подібними їм спопередані у віддалене місце, наприклад, через елесобами для діагностики ЦБО або фахівцем. ктронну пошту, Інтернет або подібні їм засоби Фіг.9 ілюструє відбивну ложку 900, яка може зв'язку, причому діагностика може здійснюватися використовуватися для забезпечення діагнозу коЦБО або фахівцем для визначення того, чи є користувачеві в іншому варіанті реалізації даного ристувач кандидатом на стоматологічний допомівинаходу. Відбивна ложка 900 може мати нижню жний пристрій. Якщо користувач є кандидатом, то частину 910, що є плоскою, і край 920, розміри тип і розмір стоматологічного допоміжного прияких підібрані для відповідності внутрішності ротострою може бути також визначений ЦБО або фахівої порожнини користувача. Нижня частина 910 вцем. Потім користувач може заплатити за діагновідбивної ложки 900 може бути заповнена воском, стику і/або стоматологічний допоміжний пристрій, що формується пластиком або будь-яким іншим наприклад, кредитною карткою або подібним пламатеріалом, відомим фахівцям у даній області. тіжним засобом, передачею номера кредитної карВідбиток внутрішності ротової порожнини користутки поряд з зображеннями або вказівкою номера вача може бути зроблений користувачем укусом з кредитної картки іншими засобами, відомими файого відбитком на нижній частині 910 відбивної хівцям у даній області. ложки 900. Потім відбивна ложка 900 або зобраНа Фіг.7 показанийвідбивний зліпок 700, який ження відбивної ложки 900 може бути надіслане у може використовуватися у діагностиці ортодонтиЦБО або фахівцеві для діагнозу. Фіг.10 ілюструє чного стану користувача. Відбивний зліпок 700 вигляд збоку відбивної ложки 900. може бути виготовлений, наприклад, з воску, гуми, На додаток до відбивного зліпка 700 і відбивпластику або іншого матеріалу, відомого фахівцям ної ложки 900 може бути забезпечений будь-який у даній області. Відбивний зліпок 700 може бути тип пристрою, відомий фахівцям у даній області, і одержаний користувачем з системи 1 або відбивздатний одержати відбиток зубів користувача. Поний зліпок 700 може бути одержаний, наприклад, тім пристрій для одержання відбитка може бути як реакція користувача на оголошення в Інтернеті, надісланий фахівцеві для аналізу. Крім того, може на телебаченні або по радіо. Крім того, відбивний бути одержане зображення пристрою для одерзліпок 700 може бути одержаний, наприклад, без жання відбитка, і воно може бути досліджене ЦБО рецепта з аптеки, бакалійного магазину або подіб10, ЦБО, розташованим на відстані від системи 1, 29 75373 30 або фахівцем. ся без відходу від суті та діапазону вимог даного Потрібно розуміти, що для фахівців у даній винаходу і без зменшення його наявних переваг. області будуть очевидні різні зміни і модифікації Тому передбачається, що такі зміни і модифікації описаних тут переважних у наш час варіантів реаохоплюються формулою винаходу, що додається. лізації. Такі зміни і модифікації можуть проводити 31 Комп’ютерна верстка М. Ломалова 75373 Підписне 32 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
