Ліжко для самообслуговування лежачих хворих мінімальним зусиллям пальців рук

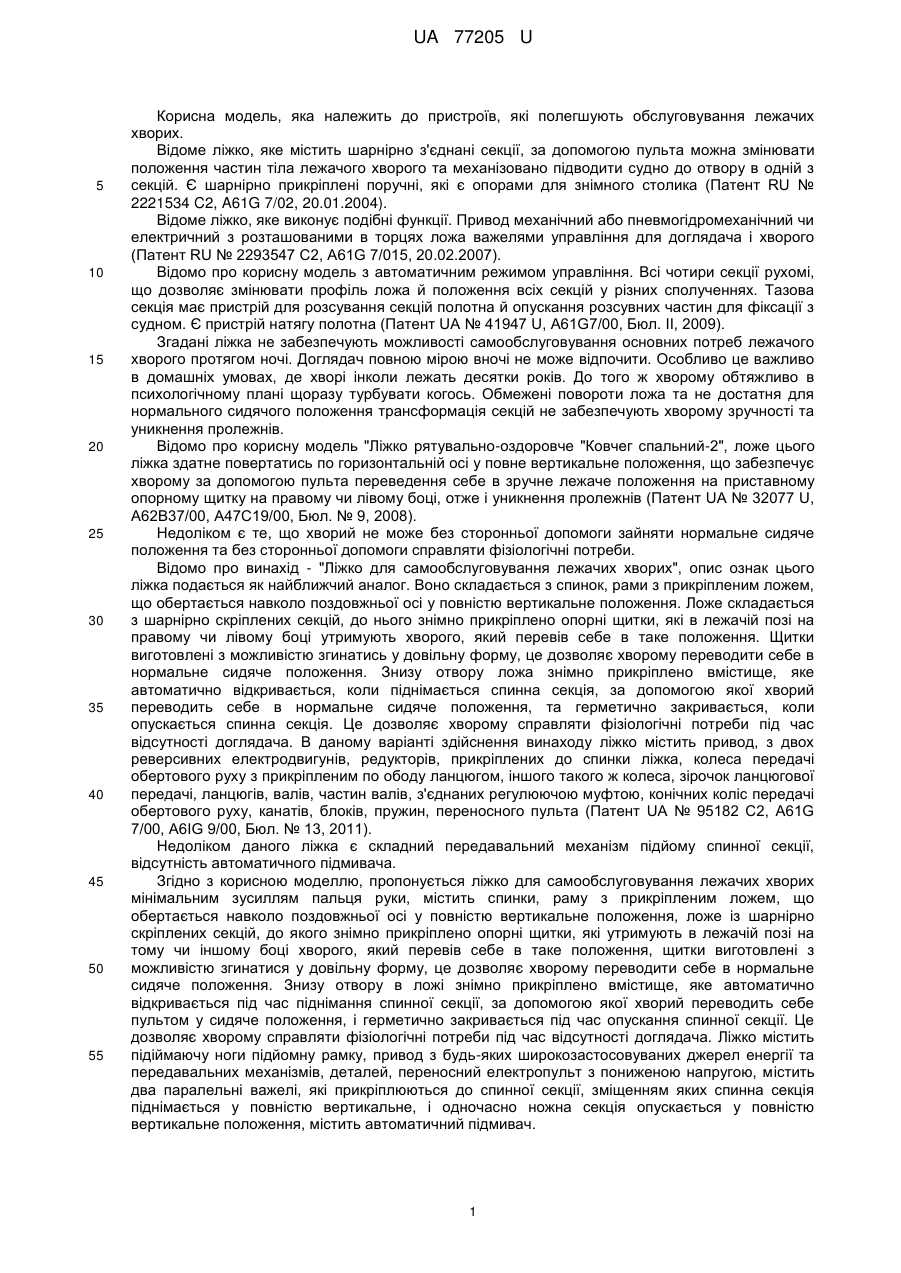

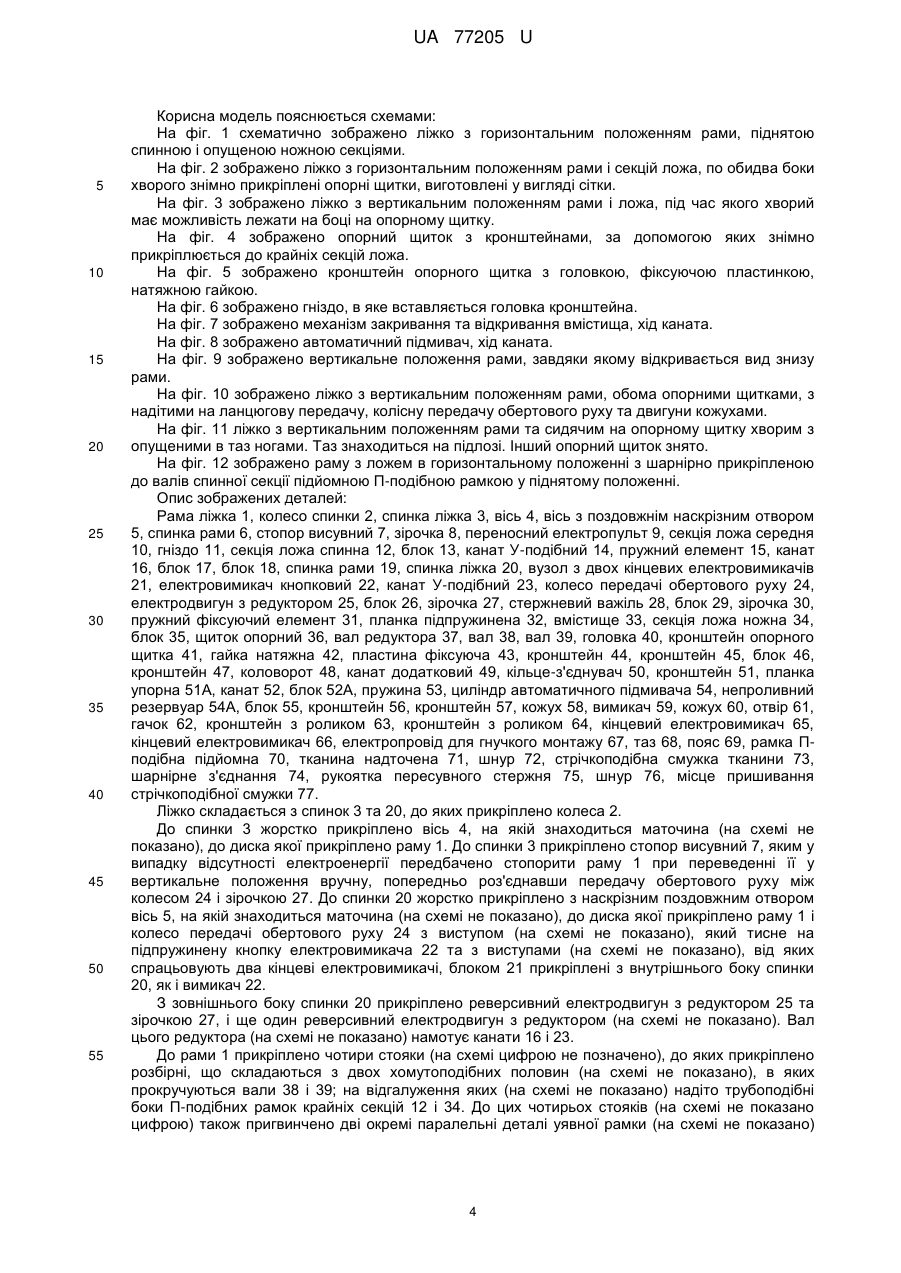

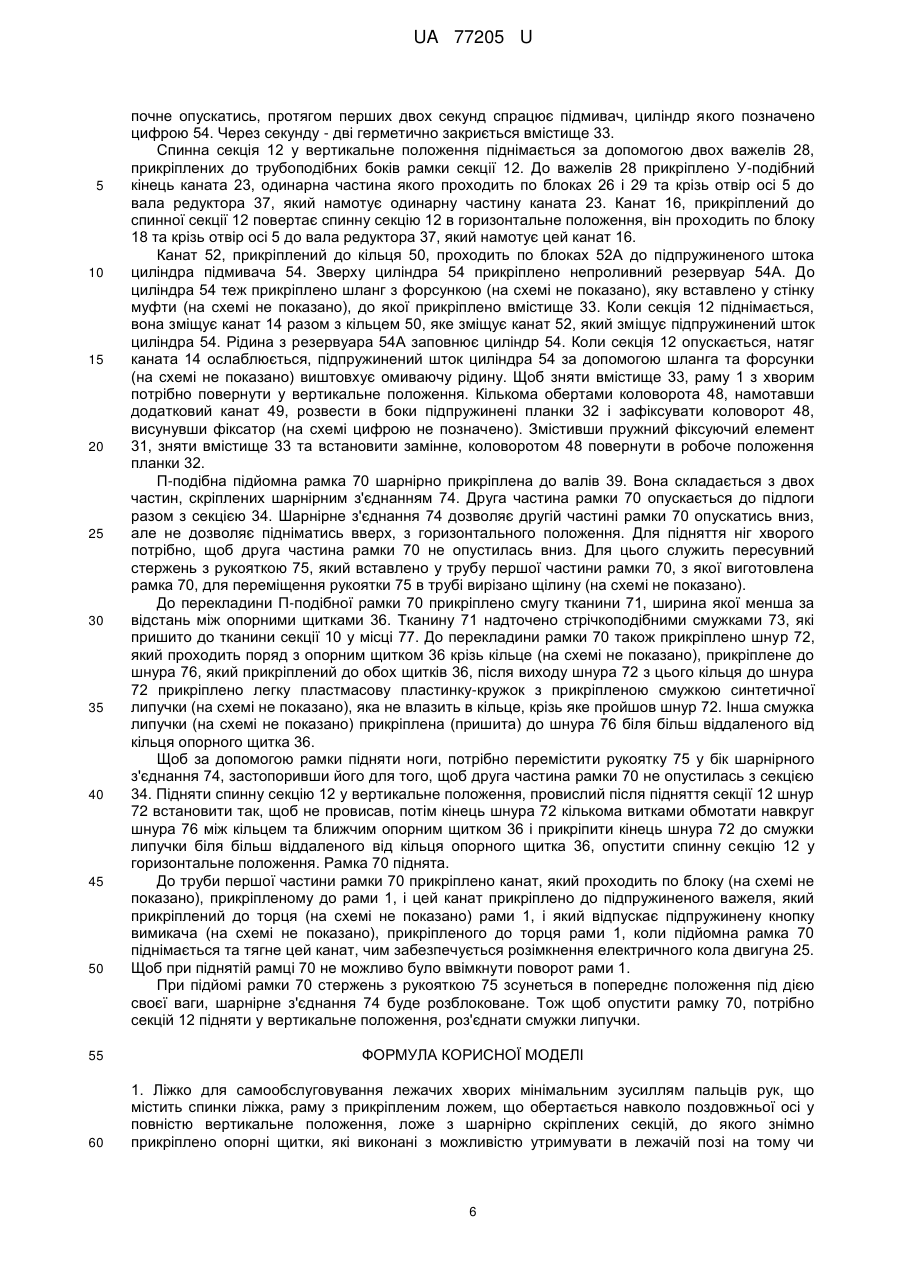

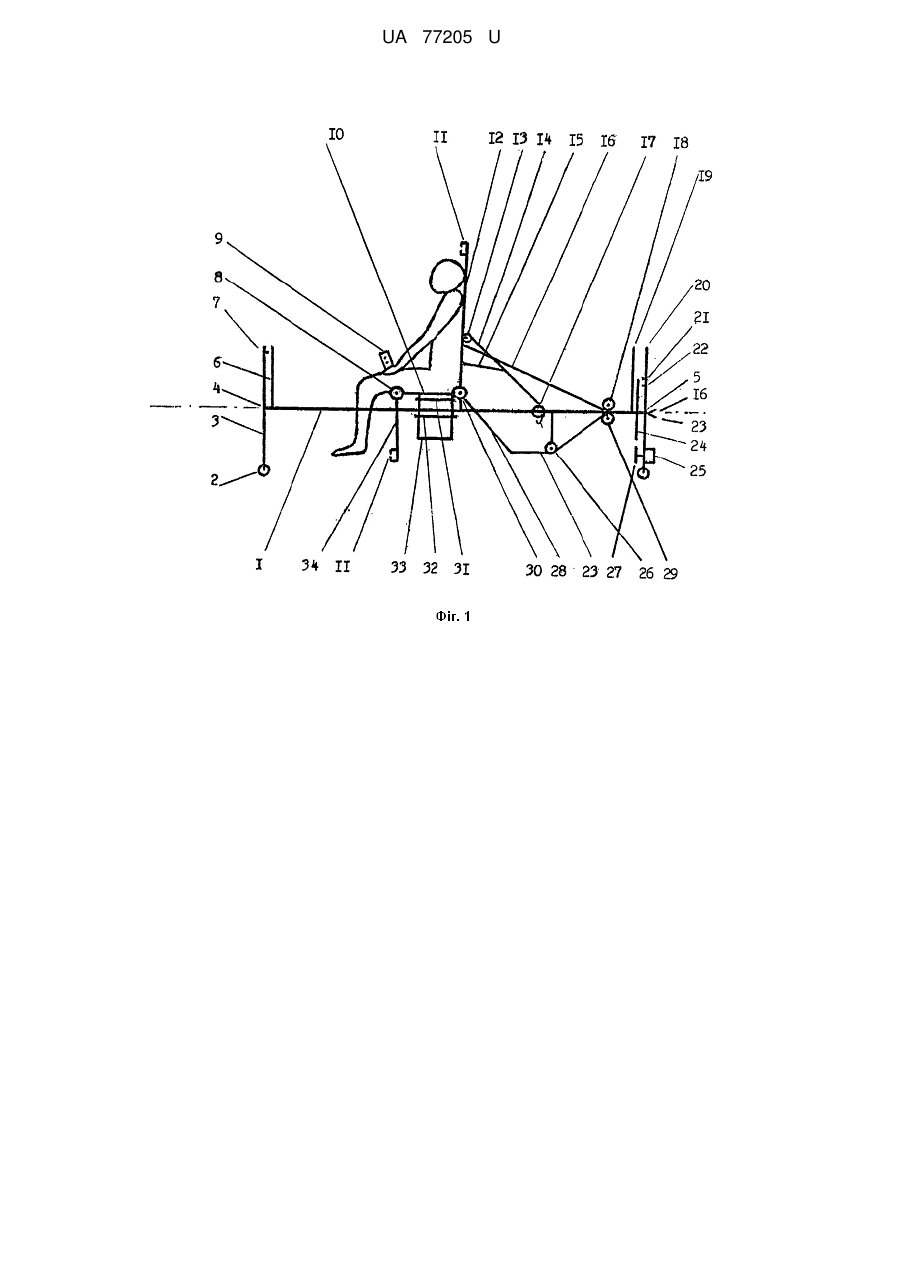

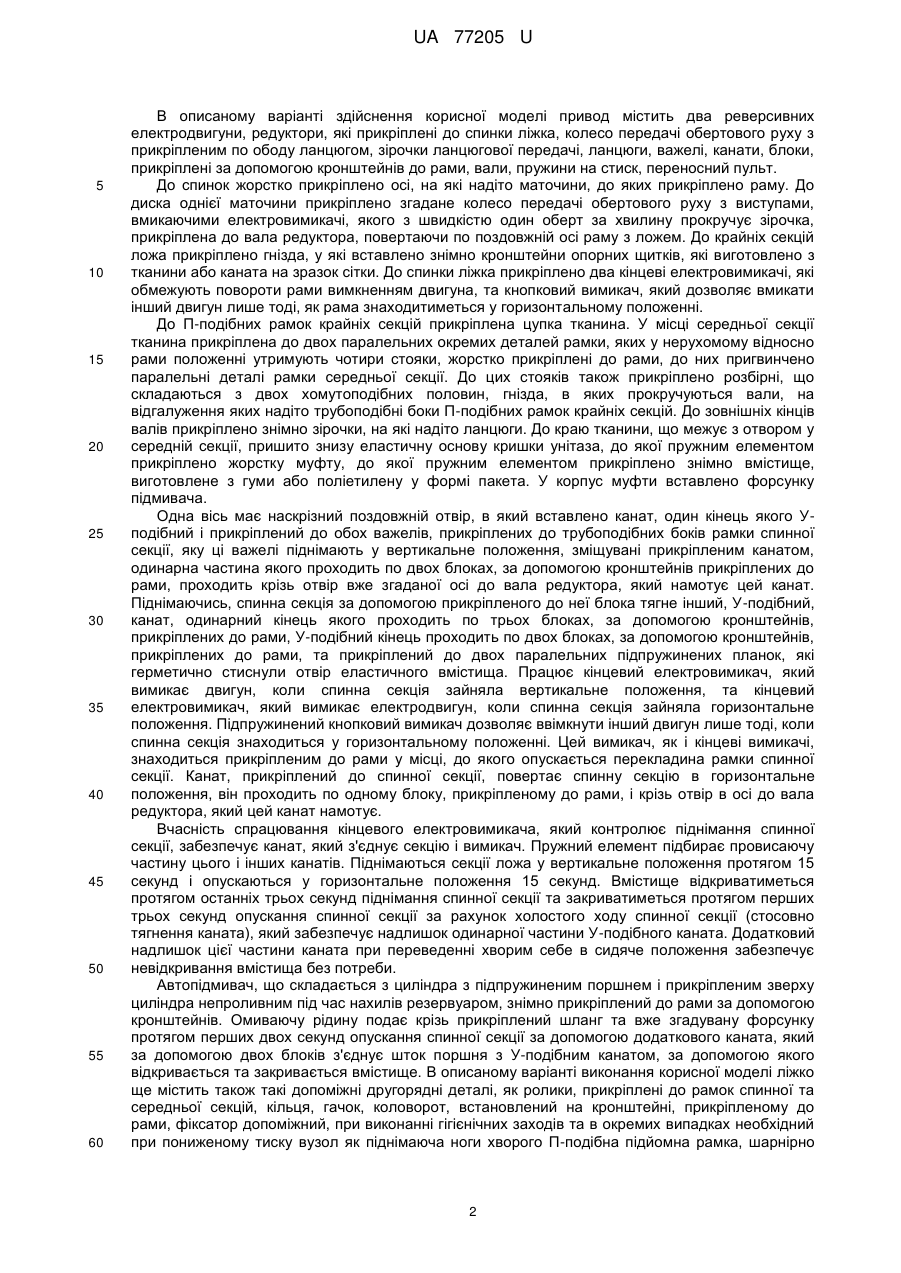

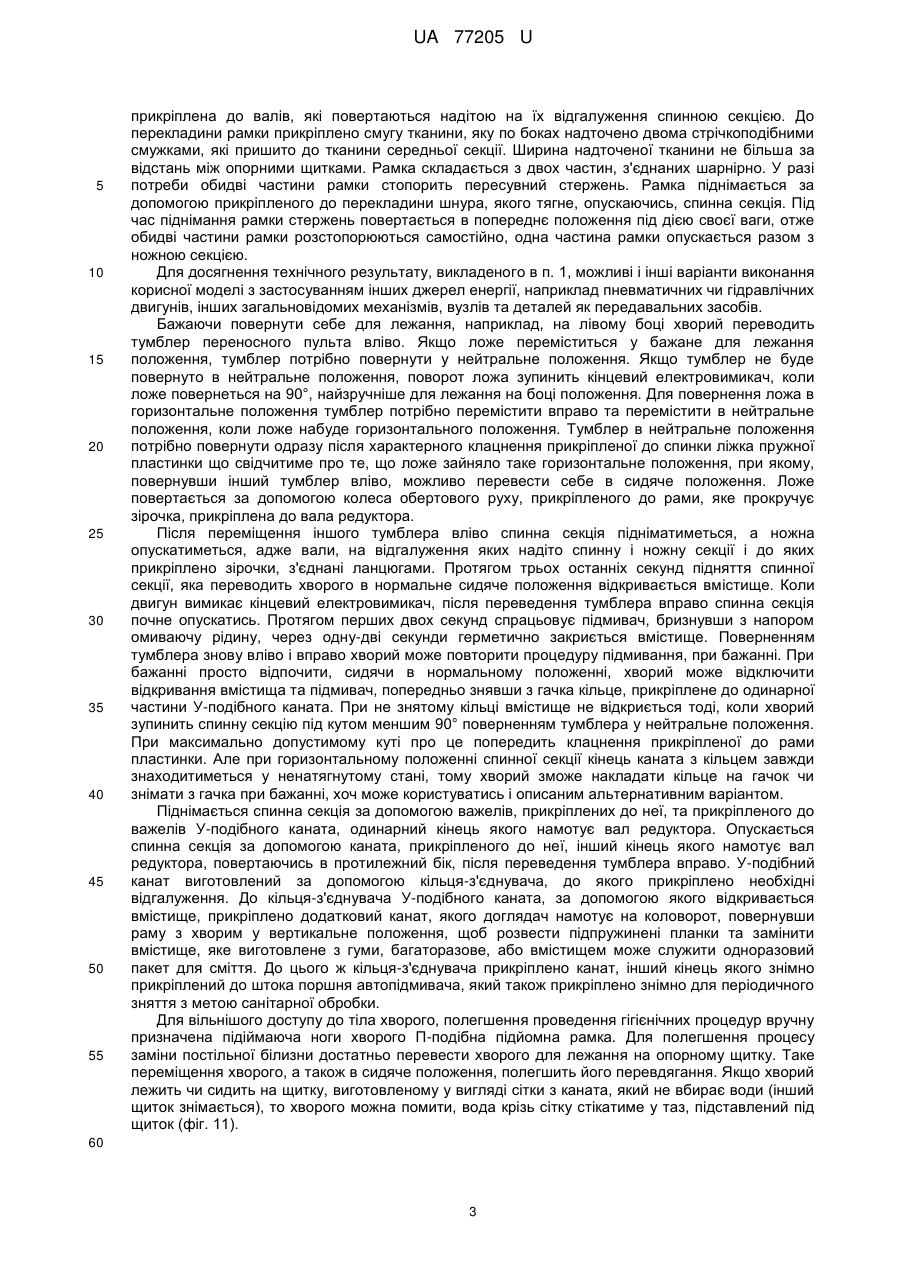

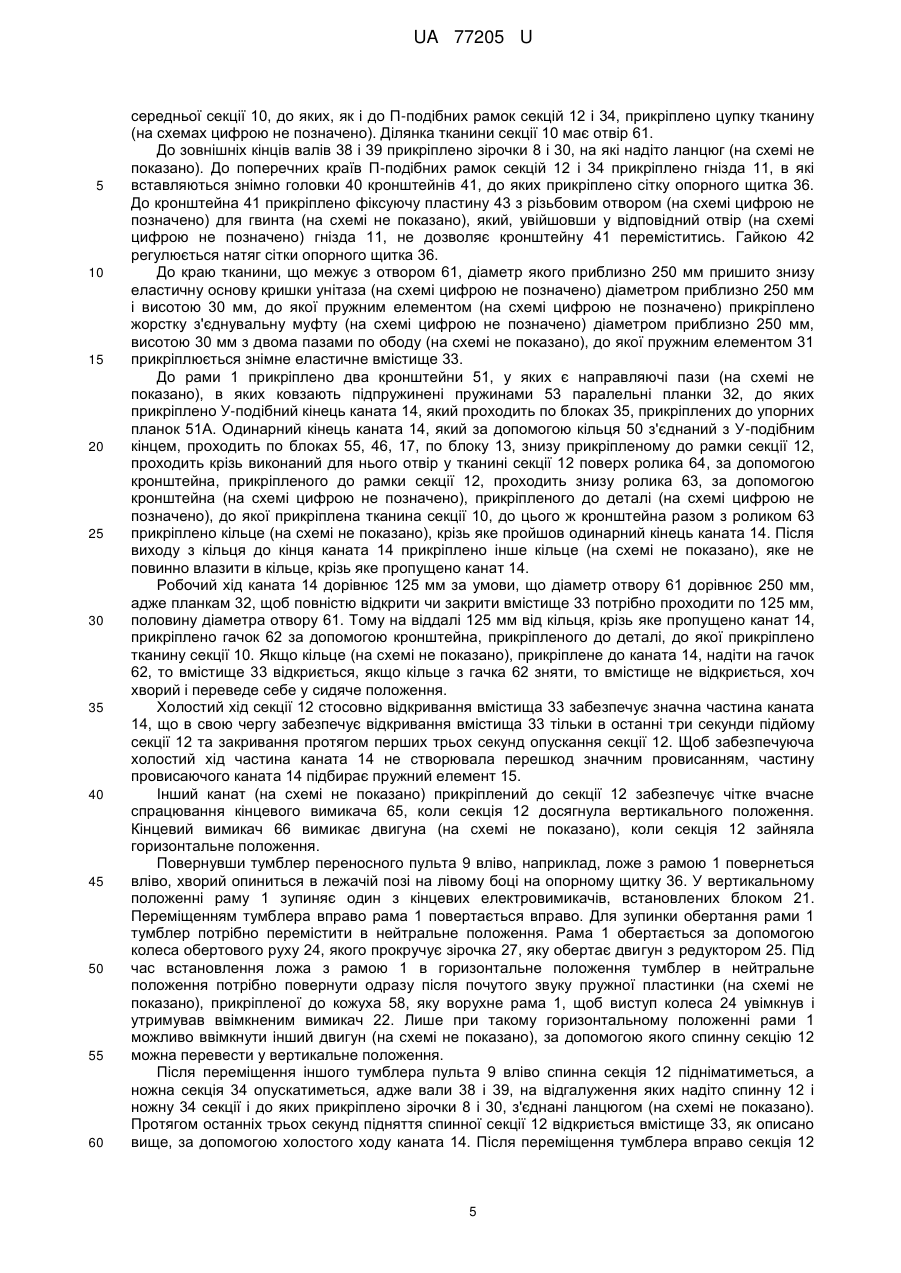

Реферат: UA 77205 U UA 77205 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка належить до пристроїв, які полегшують обслуговування лежачих хворих. Відоме ліжко, яке містить шарнірно з'єднані секції, за допомогою пульта можна змінювати положення частин тіла лежачого хворого та механізовано підводити судно до отвору в одній з секцій. Є шарнірно прикріплені поручні, які є опорами для знімного столика (Патент RU № 2221534 C2, A61G 7/02, 20.01.2004). Відоме ліжко, яке виконує подібні функції. Привод механічний або пневмогідромеханічний чи електричний з розташованими в торцях ложа важелями управління для доглядача і хворого (Патент RU № 2293547 C2, A61G 7/015, 20.02.2007). Відомо про корисну модель з автоматичним режимом управління. Всі чотири секції рухомі, що дозволяє змінювати профіль ложа й положення всіх секцій у різних сполученнях. Тазова секція має пристрій для розсування секцій полотна й опускання розсувних частин для фіксації з судном. Є пристрій натягу полотна (Патент UA № 41947 U, А61G7/00, Бюл. ІІ, 2009). Згадані ліжка не забезпечують можливості самообслуговування основних потреб лежачого хворого протягом ночі. Доглядач повною мірою вночі не може відпочити. Особливо це важливо в домашніх умовах, де хворі інколи лежать десятки років. До того ж хворому обтяжливо в психологічному плані щоразу турбувати когось. Обмежені повороти ложа та не достатня для нормального сидячого положення трансформація секцій не забезпечують хворому зручності та уникнення пролежнів. Відомо про корисну модель "Ліжко рятувально-оздоровче "Ковчег спальний-2", ложе цього ліжка здатне повертатись по горизонтальній осі у повне вертикальне положення, що забезпечує хворому за допомогою пульта переведення себе в зручне лежаче положення на приставному опорному щитку на правому чи лівому боці, отже і уникнення пролежнів (Патент UA № 32077 U, А62В37/00, А47С19/00, Бюл. № 9, 2008). Недоліком є те, що хворий не може без сторонньої допомоги зайняти нормальне сидяче положення та без сторонньої допомоги справляти фізіологічні потреби. Відомо про винахід - "Ліжко для самообслуговування лежачих хворих", опис ознак цього ліжка подається як найближчий аналог. Воно складається з спинок, рами з прикріпленим ложем, що обертається навколо поздовжньої осі у повністю вертикальне положення. Ложе складається з шарнірно скріплених секцій, до нього знімно прикріплено опорні щитки, які в лежачій позі на правому чи лівому боці утримують хворого, який перевів себе в таке положення. Щитки виготовлені з можливістю згинатись у довільну форму, це дозволяє хворому переводити себе в нормальне сидяче положення. Знизу отвору ложа знімно прикріплено вмістище, яке автоматично відкривається, коли піднімається спинна секція, за допомогою якої хворий переводить себе в нормальне сидяче положення, та герметично закривається, коли опускається спинна секція. Це дозволяє хворому справляти фізіологічні потреби під час відсутності доглядача. В даному варіанті здійснення винаходу ліжко містить привод, з двох реверсивних електродвигунів, редукторів, прикріплених до спинки ліжка, колеса передачі обертового руху з прикріпленим по ободу ланцюгом, іншого такого ж колеса, зірочок ланцюгової передачі, ланцюгів, валів, частин валів, з'єднаних регулюючою муфтою, конічних коліс передачі обертового руху, канатів, блоків, пружин, переносного пульта (Патент UA № 95182 C2, A61G 7/00, А6ІG 9/00, Бюл. № 13, 2011). Недоліком даного ліжка є складний передавальний механізм підйому спинної секції, відсутність автоматичного підмивача. Згідно з корисною моделлю, пропонується ліжко для самообслуговування лежачих хворих мінімальним зусиллям пальця руки, містить спинки, раму з прикріпленим ложем, що обертається навколо поздовжньої осі у повністю вертикальне положення, ложе із шарнірно скріплених секцій, до якого знімно прикріплено опорні щитки, які утримують в лежачій позі на тому чи іншому боці хворого, який перевів себе в таке положення, щитки виготовлені з можливістю згинатися у довільну форму, це дозволяє хворому переводити себе в нормальне сидяче положення. Знизу отвору в ложі знімно прикріплено вмістище, яке автоматично відкривається під час піднімання спинної секції, за допомогою якої хворий переводить себе пультом у сидяче положення, і герметично закривається під час опускання спинної секції. Це дозволяє хворому справляти фізіологічні потреби під час відсутності доглядача. Ліжко містить підіймаючу ноги підйомну рамку, привод з будь-яких широкозастосовуваних джерел енергії та передавальних механізмів, деталей, переносний електропульт з пониженою напругою, містить два паралельні важелі, які прикріплюються до спинної секції, зміщенням яких спинна секція піднімається у повністю вертикальне, і одночасно ножна секція опускається у повністю вертикальне положення, містить автоматичний підмивач. 1 UA 77205 U 5 10 15 20 25 30 35 40 45 50 55 60 В описаному варіанті здійснення корисної моделі привод містить два реверсивних електродвигуни, редуктори, які прикріплені до спинки ліжка, колесо передачі обертового руху з прикріпленим по ободу ланцюгом, зірочки ланцюгової передачі, ланцюги, важелі, канати, блоки, прикріплені за допомогою кронштейнів до рами, вали, пружини на стиск, переносний пульт. До спинок жорстко прикріплено осі, на які надіто маточини, до яких прикріплено раму. До диска однієї маточини прикріплено згадане колесо передачі обертового руху з виступами, вмикаючими електровимикачі, якого з швидкістю один оберт за хвилину прокручує зірочка, прикріплена до вала редуктора, повертаючи по поздовжній осі раму з ложем. До крайніх секцій ложа прикріплено гнізда, у які вставлено знімно кронштейни опорних щитків, які виготовлено з тканини або каната на зразок сітки. До спинки ліжка прикріплено два кінцеві електровимикачі, які обмежують повороти рами вимкненням двигуна, та кнопковий вимикач, який дозволяє вмикати інший двигун лише тоді, як рама знаходитиметься у горизонтальному положенні. До П-подібних рамок крайніх секцій прикріплена цупка тканина. У місці середньої секції тканина прикріплена до двох паралельних окремих деталей рамки, яких у нерухомому відносно рами положенні утримують чотири стояки, жорстко прикріплені до рами, до них пригвинчено паралельні деталі рамки середньої секції. До цих стояків також прикріплено розбірні, що складаються з двох хомутоподібних половин, гнізда, в яких прокручуються вали, на відгалуження яких надіто трубоподібні боки П-подібних рамок крайніх секцій. До зовнішніх кінців валів прикріплено знімно зірочки, на які надіто ланцюги. До краю тканини, що межує з отвором у середній секції, пришито знизу еластичну основу кришки унітаза, до якої пружним елементом прикріплено жорстку муфту, до якої пружним елементом прикріплено знімно вмістище, виготовлене з гуми або поліетилену у формі пакета. У корпус муфти вставлено форсунку підмивача. Одна вісь має наскрізний поздовжній отвір, в який вставлено канат, один кінець якого Уподібний і прикріплений до обох важелів, прикріплених до трубоподібних боків рамки спинної секції, яку ці важелі піднімають у вертикальне положення, зміщувані прикріпленим канатом, одинарна частина якого проходить по двох блоках, за допомогою кронштейнів прикріплених до рами, проходить крізь отвір вже згаданої осі до вала редуктора, який намотує цей канат. Піднімаючись, спинна секція за допомогою прикріпленого до неї блока тягне інший, У-подібний, канат, одинарний кінець якого проходить по трьох блоках, за допомогою кронштейнів, прикріплених до рами, У-подібний кінець проходить по двох блоках, за допомогою кронштейнів, прикріплених до рами, та прикріплений до двох паралельних підпружинених планок, які герметично стиснули отвір еластичного вмістища. Працює кінцевий електровимикач, який вимикає двигун, коли спинна секція зайняла вертикальне положення, та кінцевий електровимикач, який вимикає електродвигун, коли спинна секція зайняла горизонтальне положення. Підпружинений кнопковий вимикач дозволяє ввімкнути інший двигун лише тоді, коли спинна секція знаходиться у горизонтальному положенні. Цей вимикач, як і кінцеві вимикачі, знаходиться прикріпленим до рами у місці, до якого опускається перекладина рамки спинної секції. Канат, прикріплений до спинної секції, повертає спинну секцію в горизонтальне положення, він проходить по одному блоку, прикріпленому до рами, і крізь отвір в осі до вала редуктора, який цей канат намотує. Вчасність спрацювання кінцевого електровимикача, який контролює піднімання спинної секції, забезпечує канат, який з'єднує секцію і вимикач. Пружний елемент підбирає провисаючу частину цього і інших канатів. Піднімаються секції ложа у вертикальне положення протягом 15 секунд і опускаються у горизонтальне положення 15 секунд. Вмістище відкриватиметься протягом останніх трьох секунд піднімання спинної секції та закриватиметься протягом перших трьох секунд опускання спинної секції за рахунок холостого ходу спинної секції (стосовно тягнення каната), який забезпечує надлишок одинарної частини У-подібного каната. Додатковий надлишок цієї частини каната при переведенні хворим себе в сидяче положення забезпечує невідкривання вмістища без потреби. Автопідмивач, що складається з циліндра з підпружиненим поршнем і прикріпленим зверху циліндра непроливним під час нахилів резервуаром, знімно прикріплений до рами за допомогою кронштейнів. Омиваючу рідину подає крізь прикріплений шланг та вже згадувану форсунку протягом перших двох секунд опускання спинної секції за допомогою додаткового каната, який за допомогою двох блоків з'єднує шток поршня з У-подібним канатом, за допомогою якого відкривається та закривається вмістище. В описаному варіанті виконання корисної моделі ліжко ще містить також такі допоміжні другорядні деталі, як ролики, прикріплені до рамок спинної та середньої секцій, кільця, гачок, коловорот, встановлений на кронштейні, прикріпленому до рами, фіксатор допоміжний, при виконанні гігієнічних заходів та в окремих випадках необхідний при пониженому тиску вузол як піднімаюча ноги хворого П-подібна підйомна рамка, шарнірно 2 UA 77205 U 5 10 15 20 25 30 35 40 45 50 55 прикріплена до валів, які повертаються надітою на їх відгалуження спинною секцією. До перекладини рамки прикріплено смугу тканини, яку по боках надточено двома стрічкоподібними смужками, які пришито до тканини середньої секції. Ширина надточеної тканини не більша за відстань між опорними щитками. Рамка складається з двох частин, з'єднаних шарнірно. У разі потреби обидві частини рамки стопорить пересувний стержень. Рамка піднімається за допомогою прикріпленого до перекладини шнура, якого тягне, опускаючись, спинна секція. Під час піднімання рамки стержень повертається в попереднє положення під дією своєї ваги, отже обидві частини рамки розстопорюються самостійно, одна частина рамки опускається разом з ножною секцією. Для досягнення технічного результату, викладеного в п. 1, можливі і інші варіанти виконання корисної моделі з застосуванням інших джерел енергії, наприклад пневматичних чи гідравлічних двигунів, інших загальновідомих механізмів, вузлів та деталей як передавальних засобів. Бажаючи повернути себе для лежання, наприклад, на лівому боці хворий переводить тумблер переносного пульта вліво. Якщо ложе переміститься у бажане для лежання положення, тумблер потрібно повернути у нейтральне положення. Якщо тумблер не буде повернуто в нейтральне положення, поворот ложа зупинить кінцевий електровимикач, коли ложе повернеться на 90°, найзручніше для лежання на боці положення. Для повернення ложа в горизонтальне положення тумблер потрібно перемістити вправо та перемістити в нейтральне положення, коли ложе набуде горизонтального положення. Тумблер в нейтральне положення потрібно повернути одразу після характерного клацнення прикріпленої до спинки ліжка пружної пластинки що свідчитиме про те, що ложе зайняло таке горизонтальне положення, при якому, повернувши інший тумблер вліво, можливо перевести себе в сидяче положення. Ложе повертається за допомогою колеса обертового руху, прикріпленого до рами, яке прокручує зірочка, прикріплена до вала редуктора. Після переміщення іншого тумблера вліво спинна секція підніматиметься, а ножна опускатиметься, адже вали, на відгалуження яких надіто спинну і ножну секції і до яких прикріплено зірочки, з'єднані ланцюгами. Протягом трьох останніх секунд підняття спинної секції, яка переводить хворого в нормальне сидяче положення відкривається вмістище. Коли двигун вимикає кінцевий електровимикач, після переведення тумблера вправо спинна секція почне опускатись. Протягом перших двох секунд спрацьовує підмивач, бризнувши з напором омиваючу рідину, через одну-дві секунди герметично закриється вмістище. Поверненням тумблера знову вліво і вправо хворий може повторити процедуру підмивання, при бажанні. При бажанні просто відпочити, сидячи в нормальному положенні, хворий може відключити відкривання вмістища та підмивач, попередньо знявши з гачка кільце, прикріплене до одинарної частини У-подібного каната. При не знятому кільці вмістище не відкриється тоді, коли хворий зупинить спинну секцію під кутом меншим 90° поверненням тумблера у нейтральне положення. При максимально допустимому куті про це попередить клацнення прикріпленої до рами пластинки. Але при горизонтальному положенні спинної секції кінець каната з кільцем завжди знаходитиметься у ненатягнутому стані, тому хворий зможе накладати кільце на гачок чи знімати з гачка при бажанні, хоч може користуватись і описаним альтернативним варіантом. Піднімається спинна секція за допомогою важелів, прикріплених до неї, та прикріпленого до важелів У-подібного каната, одинарний кінець якого намотує вал редуктора. Опускається спинна секція за допомогою каната, прикріпленого до неї, інший кінець якого намотує вал редуктора, повертаючись в протилежний бік, після переведення тумблера вправо. У-подібний канат виготовлений за допомогою кільця-з'єднувача, до якого прикріплено необхідні відгалуження. До кільця-з'єднувача У-подібного каната, за допомогою якого відкривається вмістище, прикріплено додатковий канат, якого доглядач намотує на коловорот, повернувши раму з хворим у вертикальне положення, щоб розвести підпружинені планки та замінити вмістище, яке виготовлене з гуми, багаторазове, або вмістищем може служити одноразовий пакет для сміття. До цього ж кільця-з'єднувача прикріплено канат, інший кінець якого знімно прикріплений до штока поршня автопідмивача, який також прикріплено знімно для періодичного зняття з метою санітарної обробки. Для вільнішого доступу до тіла хворого, полегшення проведення гігієнічних процедур вручну призначена підіймаюча ноги хворого П-подібна підйомна рамка. Для полегшення процесу заміни постільної білизни достатньо перевести хворого для лежання на опорному щитку. Таке переміщення хворого, а також в сидяче положення, полегшить його перевдягання. Якщо хворий лежить чи сидить на щитку, виготовленому у вигляді сітки з каната, який не вбирає води (інший щиток знімається), то хворого можна помити, вода крізь сітку стікатиме у таз, підставлений під щиток (фіг. 11). 60 3 UA 77205 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель пояснюється схемами: На фіг. 1 схематично зображено ліжко з горизонтальним положенням рами, піднятою спинною і опущеною ножною секціями. На фіг. 2 зображено ліжко з горизонтальним положенням рами і секцій ложа, по обидва боки хворого знімно прикріплені опорні щитки, виготовлені у вигляді сітки. На фіг. 3 зображено ліжко з вертикальним положенням рами і ложа, під час якого хворий має можливість лежати на боці на опорному щитку. На фіг. 4 зображено опорний щиток з кронштейнами, за допомогою яких знімно прикріплюється до крайніх секцій ложа. На фіг. 5 зображено кронштейн опорного щитка з головкою, фіксуючою пластинкою, натяжною гайкою. На фіг. 6 зображено гніздо, в яке вставляється головка кронштейна. На фіг. 7 зображено механізм закривання та відкривання вмістища, хід каната. На фіг. 8 зображено автоматичний підмивач, хід каната. На фіг. 9 зображено вертикальне положення рами, завдяки якому відкривається вид знизу рами. На фіг. 10 зображено ліжко з вертикальним положенням рами, обома опорними щитками, з надітими на ланцюгову передачу, колісну передачу обертового руху та двигуни кожухами. На фіг. 11 ліжко з вертикальним положенням рами та сидячим на опорному щитку хворим з опущеними в таз ногами. Таз знаходиться на підлозі. Інший опорний щиток знято. На фіг. 12 зображено раму з ложем в горизонтальному положенні з шарнірно прикріпленою до валів спинної секції підйомною П-подібною рамкою у піднятому положенні. Опис зображених деталей: Рама ліжка 1, колесо спинки 2, спинка ліжка 3, вісь 4, вісь з поздовжнім наскрізним отвором 5, спинка рами 6, стопор висувний 7, зірочка 8, переносний електропульт 9, секція ложа середня 10, гніздо 11, секція ложа спинна 12, блок 13, канат У-подібний 14, пружний елемент 15, канат 16, блок 17, блок 18, спинка рами 19, спинка ліжка 20, вузол з двох кінцевих електровимикачів 21, електровимикач кнопковий 22, канат У-подібний 23, колесо передачі обертового руху 24, електродвигун з редуктором 25, блок 26, зірочка 27, стержневий важіль 28, блок 29, зірочка 30, пружний фіксуючий елемент 31, планка підпружинена 32, вмістище 33, секція ложа ножна 34, блок 35, щиток опорний 36, вал редуктора 37, вал 38, вал 39, головка 40, кронштейн опорного щитка 41, гайка натяжна 42, пластина фіксуюча 43, кронштейн 44, кронштейн 45, блок 46, кронштейн 47, коловорот 48, канат додатковий 49, кільце-з'єднувач 50, кронштейн 51, планка упорна 51А, канат 52, блок 52А, пружина 53, циліндр автоматичного підмивача 54, непроливний резервуар 54А, блок 55, кронштейн 56, кронштейн 57, кожух 58, вимикач 59, кожух 60, отвір 61, гачок 62, кронштейн з роликом 63, кронштейн з роликом 64, кінцевий електровимикач 65, кінцевий електровимикач 66, електропровід для гнучкого монтажу 67, таз 68, пояс 69, рамка Пподібна підйомна 70, тканина надточена 71, шнур 72, стрічкоподібна смужка тканини 73, шарнірне з'єднання 74, рукоятка пересувного стержня 75, шнур 76, місце пришивання стрічкоподібної смужки 77. Ліжко складається з спинок 3 та 20, до яких прикріплено колеса 2. До спинки 3 жорстко прикріплено вісь 4, на якій знаходиться маточина (на схемі не показано), до диска якої прикріплено раму 1. До спинки 3 прикріплено стопор висувний 7, яким у випадку відсутності електроенергії передбачено стопорити раму 1 при переведенні її у вертикальне положення вручну, попередньо роз'єднавши передачу обертового руху між колесом 24 і зірочкою 27. До спинки 20 жорстко прикріплено з наскрізним поздовжним отвором вісь 5, на якій знаходиться маточина (на схемі не показано), до диска якої прикріплено раму 1 і колесо передачі обертового руху 24 з виступом (на схемі не показано), який тисне на підпружинену кнопку електровимикача 22 та з виступами (на схемі не показано), від яких спрацьовують два кінцеві електровимикачі, блоком 21 прикріплені з внутрішнього боку спинки 20, як і вимикач 22. З зовнішнього боку спинки 20 прикріплено реверсивний електродвигун з редуктором 25 та зірочкою 27, і ще один реверсивний електродвигун з редуктором (на схемі не показано). Вал цього редуктора (на схемі не показано) намотує канати 16 і 23. До рами 1 прикріплено чотири стояки (на схемі цифрою не позначено), до яких прикріплено розбірні, що складаються з двох хомутоподібних половин (на схемі не показано), в яких прокручуються вали 38 і 39; на відгалуження яких (на схемі не показано) надіто трубоподібні боки П-подібних рамок крайніх секцій 12 і 34. До цих чотирьох стояків (на схемі не показано цифрою) також пригвинчено дві окремі паралельні деталі уявної рамки (на схемі не показано) 4 UA 77205 U 5 10 15 20 25 30 35 40 45 50 55 60 середньої секції 10, до яких, як і до П-подібних рамок секцій 12 і 34, прикріплено цупку тканину (на схемах цифрою не позначено). Ділянка тканини секції 10 має отвір 61. До зовнішніх кінців валів 38 і 39 прикріплено зірочки 8 і 30, на які надіто ланцюг (на схемі не показано). До поперечних країв П-подібних рамок секцій 12 і 34 прикріплено гнізда 11, в які вставляються знімно головки 40 кронштейнів 41, до яких прикріплено сітку опорного щитка 36. До кронштейна 41 прикріплено фіксуючу пластину 43 з різьбовим отвором (на схемі цифрою не позначено) для гвинта (на схемі не показано), який, увійшовши у відповідний отвір (на схемі цифрою не позначено) гнізда 11, не дозволяє кронштейну 41 переміститись. Гайкою 42 регулюється натяг сітки опорного щитка 36. До краю тканини, що межує з отвором 61, діаметр якого приблизно 250 мм пришито знизу еластичну основу кришки унітаза (на схемі цифрою не позначено) діаметром приблизно 250 мм і висотою 30 мм, до якої пружним елементом (на схемі цифрою не позначено) прикріплено жорстку з'єднувальну муфту (на схемі цифрою не позначено) діаметром приблизно 250 мм, висотою 30 мм з двома пазами по ободу (на схемі не показано), до якої пружним елементом 31 прикріплюється знімне еластичне вмістище 33. До рами 1 прикріплено два кронштейни 51, у яких є направляючі пази (на схемі не показано), в яких ковзають підпружинені пружинами 53 паралельні планки 32, до яких прикріплено У-подібний кінець каната 14, який проходить по блоках 35, прикріплених до упорних планок 51А. Одинарний кінець каната 14, який за допомогою кільця 50 з'єднаний з У-подібним кінцем, проходить по блоках 55, 46, 17, по блоку 13, знизу прикріпленому до рамки секції 12, проходить крізь виконаний для нього отвір у тканині секції 12 поверх ролика 64, за допомогою кронштейна, прикріпленого до рамки секції 12, проходить знизу ролика 63, за допомогою кронштейна (на схемі цифрою не позначено), прикріпленого до деталі (на схемі цифрою не позначено), до якої прикріплена тканина секції 10, до цього ж кронштейна разом з роликом 63 прикріплено кільце (на схемі не показано), крізь яке пройшов одинарний кінець каната 14. Після виходу з кільця до кінця каната 14 прикріплено інше кільце (на схемі не показано), яке не повинно влазити в кільце, крізь яке пропущено канат 14. Робочий хід каната 14 дорівнює 125 мм за умови, що діаметр отвору 61 дорівнює 250 мм, адже планкам 32, щоб повністю відкрити чи закрити вмістище 33 потрібно проходити по 125 мм, половину діаметра отвору 61. Тому на віддалі 125 мм від кільця, крізь яке пропущено канат 14, прикріплено гачок 62 за допомогою кронштейна, прикріпленого до деталі, до якої прикріплено тканину секції 10. Якщо кільце (на схемі не показано), прикріплене до каната 14, надіти на гачок 62, то вмістище 33 відкриється, якщо кільце з гачка 62 зняти, то вмістище не відкриється, хоч хворий і переведе себе у сидяче положення. Холостий хід секції 12 стосовно відкривання вмістища 33 забезпечує значна частина каната 14, що в свою чергу забезпечує відкривання вмістища 33 тільки в останні три секунди підйому секції 12 та закривання протягом перших трьох секунд опускання секції 12. Щоб забезпечуюча холостий хід частина каната 14 не створювала перешкод значним провисанням, частину провисаючого каната 14 підбирає пружний елемент 15. Інший канат (на схемі не показано) прикріплений до секції 12 забезпечує чітке вчасне спрацювання кінцевого вимикача 65, коли секція 12 досягнула вертикального положення. Кінцевий вимикач 66 вимикає двигуна (на схемі не показано), коли секція 12 зайняла горизонтальне положення. Повернувши тумблер переносного пульта 9 вліво, наприклад, ложе з рамою 1 повернеться вліво, хворий опиниться в лежачій позі на лівому боці на опорному щитку 36. У вертикальному положенні раму 1 зупиняє один з кінцевих електровимикачів, встановлених блоком 21. Переміщенням тумблера вправо рама 1 повертається вправо. Для зупинки обертання рами 1 тумблер потрібно перемістити в нейтральне положення. Рама 1 обертається за допомогою колеса обертового руху 24, якого прокручує зірочка 27, яку обертає двигун з редуктором 25. Під час встановлення ложа з рамою 1 в горизонтальне положення тумблер в нейтральне положення потрібно повернути одразу після почутого звуку пружної пластинки (на схемі не показано), прикріпленої до кожуха 58, яку ворухне рама 1, щоб виступ колеса 24 увімкнув і утримував ввімкненим вимикач 22. Лише при такому горизонтальному положенні рами 1 можливо ввімкнути інший двигун (на схемі не показано), за допомогою якого спинну секцію 12 можна перевести у вертикальне положення. Після переміщення іншого тумблера пульта 9 вліво спинна секція 12 підніматиметься, а ножна секція 34 опускатиметься, адже вали 38 і 39, на відгалуження яких надіто спинну 12 і ножну 34 секції і до яких прикріплено зірочки 8 і 30, з'єднані ланцюгом (на схемі не показано). Протягом останніх трьох секунд підняття спинної секції 12 відкриється вмістище 33, як описано вище, за допомогою холостого ходу каната 14. Після переміщення тумблера вправо секція 12 5 UA 77205 U 5 10 15 20 25 30 35 40 45 50 почне опускатись, протягом перших двох секунд спрацює підмивач, циліндр якого позначено цифрою 54. Через секунду - дві герметично закриється вмістище 33. Спинна секція 12 у вертикальне положення піднімається за допомогою двох важелів 28, прикріплених до трубоподібних боків рамки секції 12. До важелів 28 прикріплено У-подібний кінець каната 23, одинарна частина якого проходить по блоках 26 і 29 та крізь отвір осі 5 до вала редуктора 37, який намотує одинарну частину каната 23. Канат 16, прикріплений до спинної секції 12 повертає спинну секцію 12 в горизонтальне положення, він проходить по блоку 18 та крізь отвір осі 5 до вала редуктора 37, який намотує цей канат 16. Канат 52, прикріплений до кільця 50, проходить по блоках 52А до підпружиненого штока циліндра підмивача 54. Зверху циліндра 54 прикріплено непроливний резервуар 54А. До циліндра 54 теж прикріплено шланг з форсункою (на схемі не показано), яку вставлено у стінку муфти (на схемі не показано), до якої прикріплено вмістище 33. Коли секція 12 піднімається, вона зміщує канат 14 разом з кільцем 50, яке зміщує канат 52, який зміщує підпружинений шток циліндра 54. Рідина з резервуара 54А заповнює циліндр 54. Коли секція 12 опускається, натяг каната 14 ослаблюється, підпружинений шток циліндра 54 за допомогою шланга та форсунки (на схемі не показано) виштовхує омиваючу рідину. Щоб зняти вмістище 33, раму 1 з хворим потрібно повернути у вертикальне положення. Кількома обертами коловорота 48, намотавши додатковий канат 49, розвести в боки підпружинені планки 32 і зафіксувати коловорот 48, висунувши фіксатор (на схемі цифрою не позначено). Змістивши пружний фіксуючий елемент 31, зняти вмістище 33 та встановити замінне, коловоротом 48 повернути в робоче положення планки 32. П-подібна підйомна рамка 70 шарнірно прикріплена до валів 39. Вона складається з двох частин, скріплених шарнірним з'єднанням 74. Друга частина рамки 70 опускається до підлоги разом з секцією 34. Шарнірне з'єднання 74 дозволяє другій частині рамки 70 опускатись вниз, але не дозволяє підніматись вверх, з горизонтального положення. Для підняття ніг хворого потрібно, щоб друга частина рамки 70 не опустилась вниз. Для цього служить пересувний стержень з рукояткою 75, який вставлено у трубу першої частини рамки 70, з якої виготовлена рамка 70, для переміщення рукоятки 75 в трубі вирізано щілину (на схемі не показано). До перекладини П-подібної рамки 70 прикріплено смугу тканини 71, ширина якої менша за відстань між опорними щитками 36. Тканину 71 надточено стрічкоподібними смужками 73, які пришито до тканини секції 10 у місці 77. До перекладини рамки 70 також прикріплено шнур 72, який проходить поряд з опорним щитком 36 крізь кільце (на схемі не показано), прикріплене до шнура 76, який прикріплений до обох щитків 36, після виходу шнура 72 з цього кільця до шнура 72 прикріплено легку пластмасову пластинку-кружок з прикріпленою смужкою синтетичної липучки (на схемі не показано), яка не влазить в кільце, крізь яке пройшов шнур 72. Інша смужка липучки (на схемі не показано) прикріплена (пришита) до шнура 76 біля більш віддаленого від кільця опорного щитка 36. Щоб за допомогою рамки підняти ноги, потрібно перемістити рукоятку 75 у бік шарнірного з'єднання 74, застопоривши його для того, щоб друга частина рамки 70 не опустилась з секцією 34. Підняти спинну секцію 12 у вертикальне положення, провислий після підняття секції 12 шнур 72 встановити так, щоб не провисав, потім кінець шнура 72 кількома витками обмотати навкруг шнура 76 між кільцем та ближчим опорним щитком 36 і прикріпити кінець шнура 72 до смужки липучки біля більш віддаленого від кільця опорного щитка 36, опустити спинну секцію 12 у горизонтальне положення. Рамка 70 піднята. До труби першої частини рамки 70 прикріплено канат, який проходить по блоку (на схемі не показано), прикріпленому до рами 1, і цей канат прикріплено до підпружиненого важеля, який прикріплений до торця (на схемі не показано) рами 1, і який відпускає підпружинену кнопку вимикача (на схемі не показано), прикріпленого до торця рами 1, коли підйомна рамка 70 піднімається та тягне цей канат, чим забезпечується розімкнення електричного кола двигуна 25. Щоб при піднятій рамці 70 не можливо було ввімкнути поворот рами 1. При підйомі рамки 70 стержень з рукояткою 75 зсунеться в попереднє положення під дією своєї ваги, шарнірне з'єднання 74 буде розблоковане. Тож щоб опустити рамку 70, потрібно секцій 12 підняти у вертикальне положення, роз'єднати смужки липучки. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Ліжко для самообслуговування лежачих хворих мінімальним зусиллям пальців рук, що містить спинки ліжка, раму з прикріпленим ложем, що обертається навколо поздовжньої осі у повністю вертикальне положення, ложе з шарнірно скріплених секцій, до якого знімно прикріплено опорні щитки, які виконані з можливістю утримувати в лежачій позі на тому чи 6 UA 77205 U 5 10 15 20 25 30 35 40 45 50 55 60 іншому боці хворого, який має можливість перевести себе в таке положення, щитки виготовлені з можливістю згинатись у довільну форму, що дозволяє хворому переводити себе в нормальне сидяче положення, знизу отвору в ложі знімно прикріплено вмістище, яке автоматично відкривається під час піднімання спинної секції, за допомогою якої хворий переводить себе в нормальне сидяче положення, та герметично закривається під час опускання спинної секції, що дозволяє хворому справляти фізіологічні потреби під час відсутності доглядача, містить підіймаючу ноги підйомну рамку, привод з загальновідомим джерелом енергії, загальновідомі передавальні механізми, деталі, переносний електропульт з пониженою напругою, яке відрізняється тим, що містить автоматичний підмивач, який за допомогою кронштейнів прикріплений до рамки ліжка. 2. Ліжко за п. 1, яке відрізняється тим, що привод може містити два реверсивних електродвигуни, редуктори, прикріплені до спинки ліжка, колесо передачі обертового руху з прикріпленим по ободу ланцюгом, зірочки ланцюгової передачі, ланцюги, важелі, канати, блоки, прикріплені за допомогою кронштейнів до рами, вали, пружини на стиск, переносний пульт, важелі. 3. Ліжко за п. 2, яке відрізняється тим, що до спинок жорстко прикріплені осі, на які надіто маточини, до яких пригвинчено раму, до диска однієї маточини прикріплено згадане колесо передачі обертового руху з виступами, вмикаючими електровимикачі, встановлене з можливістю прокручування з швидкістю один оберт за хвилину, зірочка, прикріплена до вала редуктора, встановлена з можливістю повертати по поздовжній осі раму з ложем, до крайніх секцій якого прикріплено гнізда, у які вставлено знімно кронштейни опорних щитків, виготовлених з тканини або каната на зразок сітки, до спинки ліжка прикріплено два кінцеві електровимикачі, які обмежують повороти рами виключенням двигуна, та кнопковий вимикач, який дозволяє ввімкнути інший двигун лише тоді, коли рама знаходитиметься в горизонтальному положенні. 4. Ліжко за п. 1, яке відрізняється тим, що до рамок крайніх секцій, які П-подібної форми, прикріплена цупка тканина, у місці середньої секції тканина прикріплена до двох паралельних окремих деталей рамки, які у нерухомому відносно рами положенні утримують чотири стояки, жорстко прикріплені до рами ліжка, до яких пригвинчено паралельні деталі рамки середньої секції, до цих стояків також прикріплено розбірні, що складаються з двох хомутоподібних половин, гнізда, в яких прокручуються вали, на відгалуження яких надіто трубоподібні боки Пподібних рамок крайніх секцій, до зовнішніх кінців валів прикріплено знімно зірочки, на які надіто ланцюги, до краю тканини, що межує з отвором у середній секції, пришито знизу еластичну основу кришки унітаза, до якої пружним елементом прикріплено жорстку муфту, до якої пружним елементом прикріплено знімне вмістище, виготовлене з гуми або поліетилену у формі пакета, у корпус муфти вставлено форсунку підмивача. 5. Ліжко за п. 1, яке відрізняється тим, що одна вісь має наскрізний поздовжній отвір, в який вставлено канат, один кінець якого виконаний У-подібним та прикріплений до двох важелів, які прикріплені до трубоподібних боків рамки спинної секції, яку ці важелі піднімають у вертикальне положення, зміщувані прикріпленим канатом, одинарна частина якого проходить по двох блоках, за допомогою кронштейнів, прикріплених до рами, проходить крізь отвір вже згаданої осі до вала редуктора, який намотує цей канат; підіймаючиcь, спинна секція за допомогою прикріпленого до неї блока тягне інший У-подібний канат, одинарний кінець якого проходить по трьох блоках, за допомогою кронштейнів прикріплених до рами, У-подібний кінець проходить по двох блоках, за допомогою кронштейнів, прикріплених до рами, та прикріплений до двох паралельних підпружинених планок, які герметично стискають отвір еластичного вмістища; кінцевий електровимикач вимикає двигун, коли спинна секція зайняла вертикальне положення, інший кінцевий електровимикач вимикає двигун, коли спинна секція зайняла горизонтальне положення, підпружинений кнопковий вимикач дозволяє ввімкнути інший двигун лише тоді, коли спинна секція знаходиться у горизонтальному положенні, цей вимикач, як і кінцеві вимикачі, прикріплений до рами у місці, до якого опускається перекладина рамки спинної секції, в горизонтальне положення спинну секцію повертає канат, прикріплений до неї, який проходить по одному блоку, прикріпленому до рами, крізь отвір в осі до вала редуктора, який цей канат намотує; вчасність спрацювання кінцевого електровимикача, який контролює піднімання спинної секції, забезпечує канат, який з'єднує секцію і вимикач, пружний елемент підбирає провисаючу частину цього і інших канатів, секції ложа піднімаються у вертикальне положення протягом 15 секунд і опускаються у горизонтальне положення протягом 15 секунд, вмістище відкривається протягом останніх трьох секунд піднімання спинної секції і закривається протягом перших трьох секунд опускання спинної секції за рахунок холостого ходу спинної секції, який забезпечує надлишок одинарної частини У-подібного каната, додатковий надлишок цієї частини 7 UA 77205 U 5 10 15 20 каната при переведенні хворим себе в сидяче положення забезпечує невідкривання вмістища без потреби, автоматичний підмивач, який складається з циліндра з підпружиненим поршнем та прикріпленим зверху циліндра непроливним під час нахилів резервуаром, знімно прикріпленим до рами за допомогою кронштейнів, омиваючу рідину подає крізь прикріплений шланг та вже згадувану форсунку протягом перших двох секунд опускання спинної секції за допомогою додаткового каната, який за допомогою двох блоків з'єднує шток поршня з У-подібним канатом, за допомогою якого відкривається та закривається вмістище; ліжко ще містить також такі допоміжні другорядні деталі, як ролики, прикріплені до рамок спинної та середньої секцій, кільця, гачок, коловорот, встановлений на кронштейні, прикріпленому до рами, фіксатор, яким хворому не обов'язково користуватись терміново чи самостійно, вузол, як підіймаюча ноги хворого П-подібна підйомна рамка, шарнірно прикріплена до валів, які повертаються надітою на їхні відгалуження спинною секцією, до перекладини рамки прикріплена смуга тканини, яку по боках надточено двома стрічкоподібними смужками, які пришито до тканини середньої секції, ширина тканини надточеної не більша за відстань між опорними щитками, рамка складається з двох частин, з'єднаних шарнірно, у разі потреби обидві частини рамки стопорить пересувний стержень, рамка піднімається прикріпленим до перекладини шнуром, який тягне, опускаючись, спинна секція, під час піднімання рамки стержень повертається в попереднє положення під дією власної ваги, отже обидві частини рамки розстопорюються самостійно, до рамки прикріплено канат, який у її піднятому положенні забезпечує розімкнення електричного кола двигуна, який обертає раму. 6. Ліжко за п. 1, яке відрізняється тим, що застосовуються джерела енергії, наприклад пневматичні чи гідравлічні двигуни, інші загальновідомі механізми, вузли та деталі як передавальні засоби. 8 UA 77205 U 9 UA 77205 U 10 UA 77205 U 11 UA 77205 U 12 UA 77205 U 13 UA 77205 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
