Спосіб нарізування гіперболоїдних зубчастих коліс та інструментів

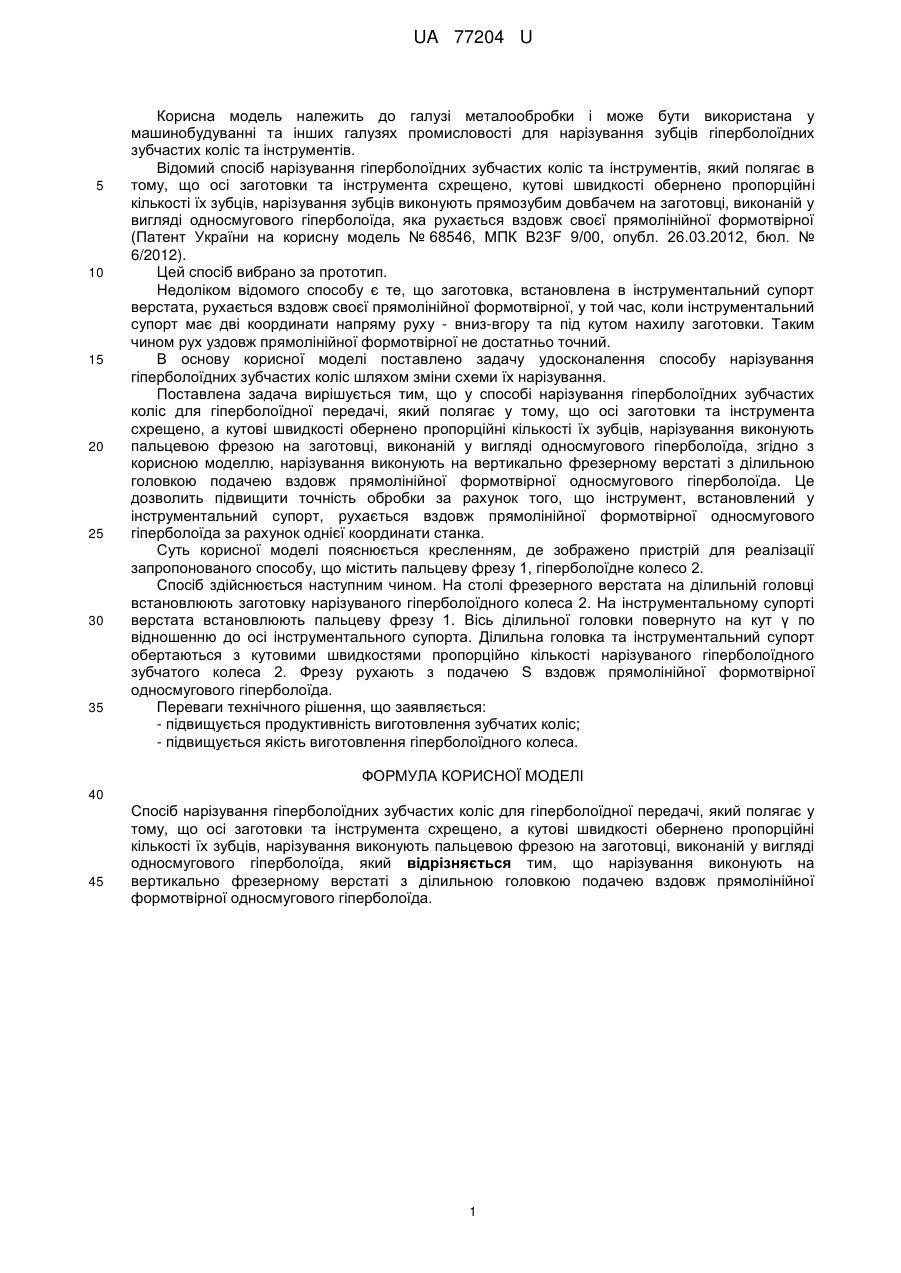

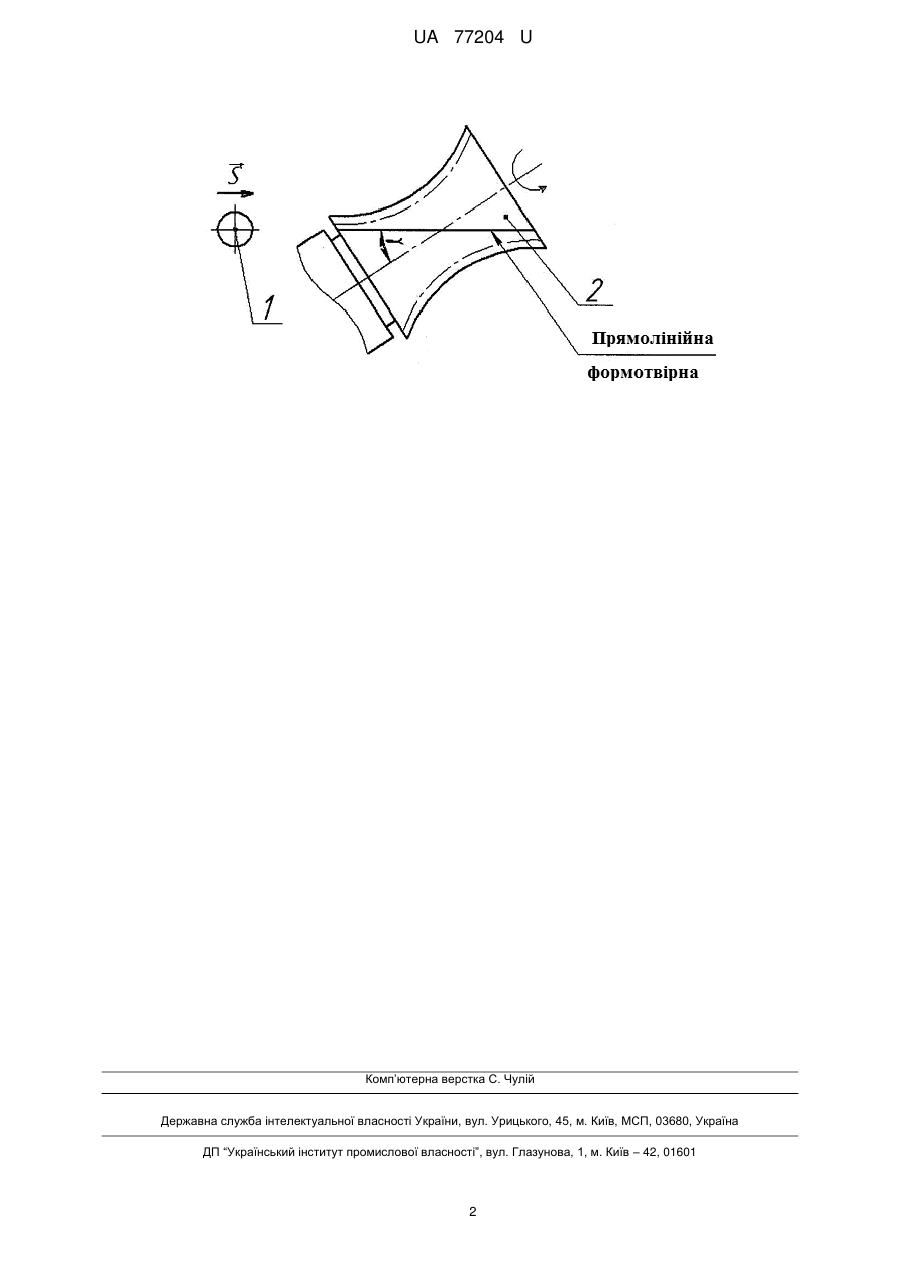

Реферат: Спосіб нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі полягає у тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують пальцевою фрезою на заготовці, виконаній у вигляді односмугового гіперболоїда. Нарізування виконують на вертикально фрезерному верстаті з ділильною головкою подачею вздовж прямолінійної формотвірної односмугового гіперболоїда. UA 77204 U (12) UA 77204 U UA 77204 U 5 10 15 20 25 30 35 Корисна модель належить до галузі металообробки і може бути використана у машинобудуванні та інших галузях промисловості для нарізування зубців гіперболоїдних зубчастих коліс та інструментів. Відомий спосіб нарізування гіперболоїдних зубчастих коліс та інструментів, який полягає в тому, що осі заготовки та інструмента схрещено, кутові швидкості обернено пропорційні кількості їх зубців, нарізування зубців виконують прямозубим довбачем на заготовці, виконаній у вигляді односмугового гіперболоїда, яка рухається вздовж своєї прямолінійної формотвірної (Патент України на корисну модель № 68546, МПК B23F 9/00, опубл. 26.03.2012, бюл. № 6/2012). Цей спосіб вибрано за прототип. Недоліком відомого способу є те, що заготовка, встановлена в інструментальний супорт верстата, рухається вздовж своєї прямолінійної формотвірної, у той час, коли інструментальний супорт має дві координати напряму руху - вниз-вгору та під кутом нахилу заготовки. Таким чином рух уздовж прямолінійної формотвірної не достатньо точний. В основу корисної моделі поставлено задачу удосконалення способу нарізування гіперболоїдних зубчастих коліс шляхом зміни схеми їх нарізування. Поставлена задача вирішується тим, що у способі нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, який полягає у тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують пальцевою фрезою на заготовці, виконаній у вигляді односмугового гіперболоїда, згідно з корисною моделлю, нарізування виконують на вертикально фрезерному верстаті з ділильною головкою подачею вздовж прямолінійної формотвірної односмугового гіперболоїда. Це дозволить підвищити точність обробки за рахунок того, що інструмент, встановлений у інструментальний супорт, рухається вздовж прямолінійної формотвірної односмугового гіперболоїда за рахунок однієї координати станка. Суть корисної моделі пояснюється кресленням, де зображено пристрій для реалізації запропонованого способу, що містить пальцеву фрезу 1, гіперболоїдне колесо 2. Спосіб здійснюється наступним чином. На столі фрезерного верстата на ділильній головці встановлюють заготовку нарізуваного гіперболоїдного колеса 2. На інструментальному супорті верстата встановлюють пальцеву фрезу 1. Вісь ділильної головки повернуто на кут γ по відношенню до осі інструментального супорта. Ділильна головка та інструментальний супорт обертаються з кутовими швидкостями пропорційно кількості нарізуваного гіперболоїдного зубчатого колеса 2. Фрезу рухають з подачею S вздовж прямолінійної формотвірної односмугового гіперболоїда. Переваги технічного рішення, що заявляється: - підвищується продуктивність виготовлення зубчатих коліс; - підвищується якість виготовлення гіперболоїдного колеса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб нарізування гіперболоїдних зубчастих коліс для гіперболоїдної передачі, який полягає у тому, що осі заготовки та інструмента схрещено, а кутові швидкості обернено пропорційні кількості їх зубців, нарізування виконують пальцевою фрезою на заготовці, виконаній у вигляді односмугового гіперболоїда, який відрізняється тим, що нарізування виконують на вертикально фрезерному верстаті з ділильною головкою подачею вздовж прямолінійної формотвірної односмугового гіперболоїда. 1 UA 77204 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
