Пристрій для обв’язування арматурних стрижнів, барабан для дроту і процес ідентифікації барабана для дроту

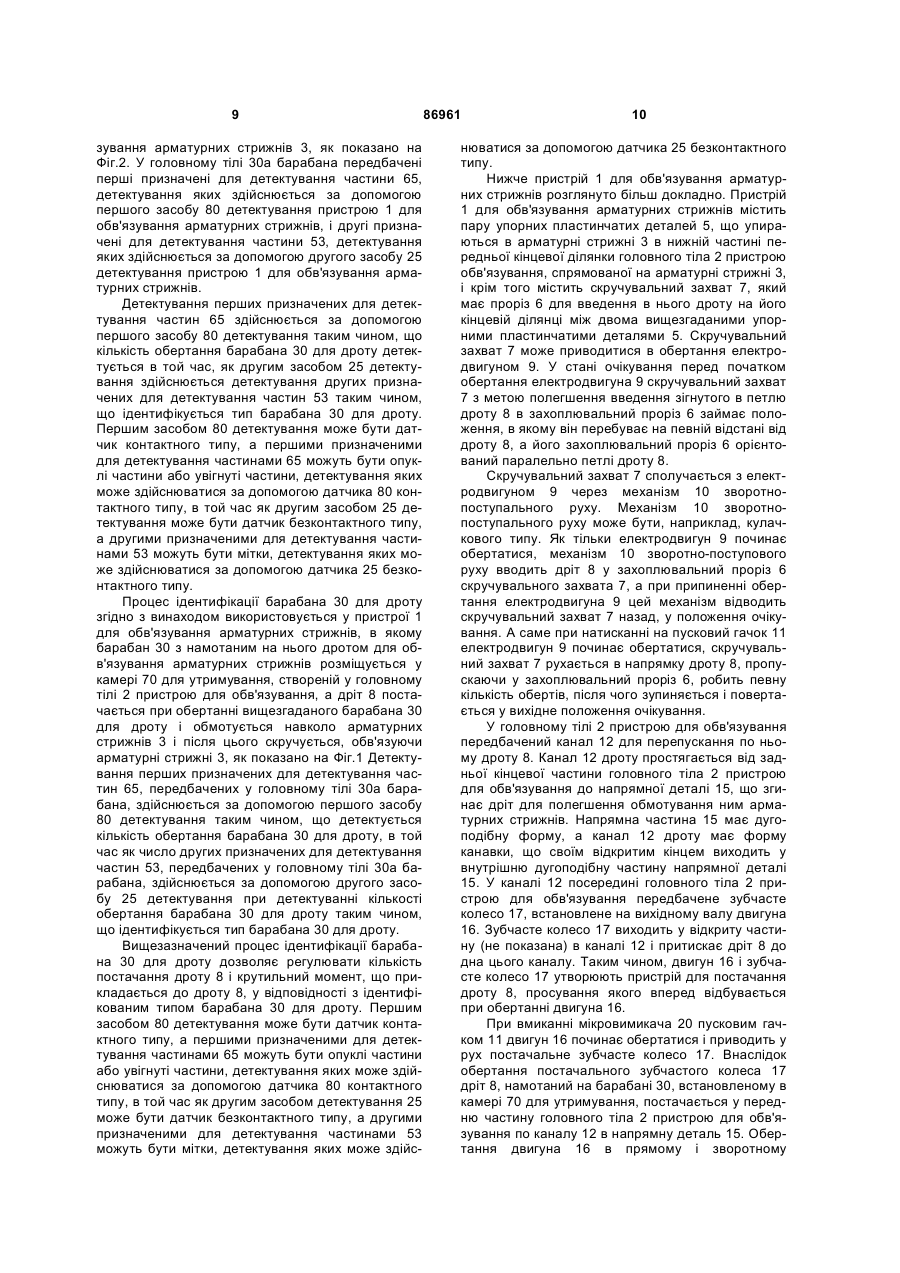

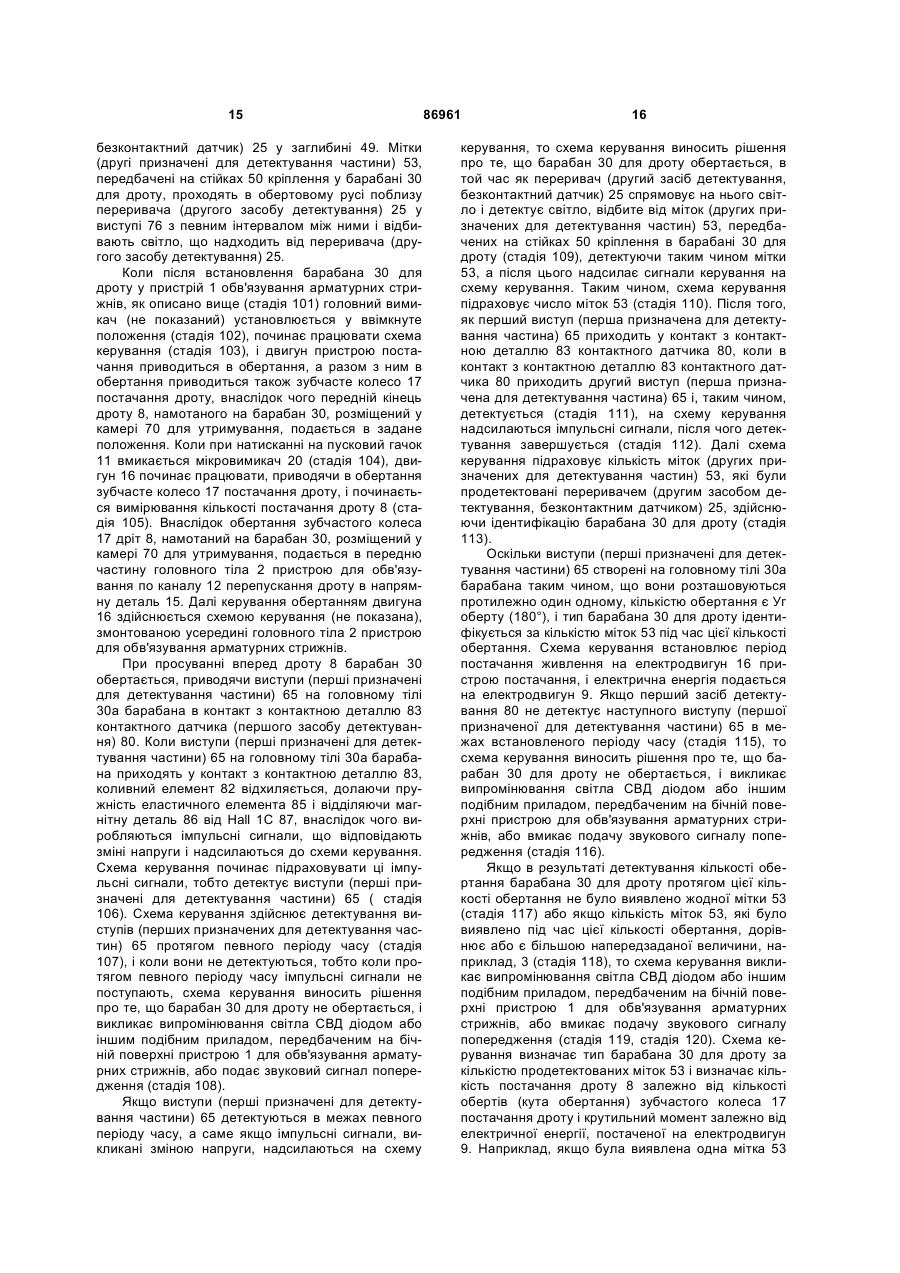

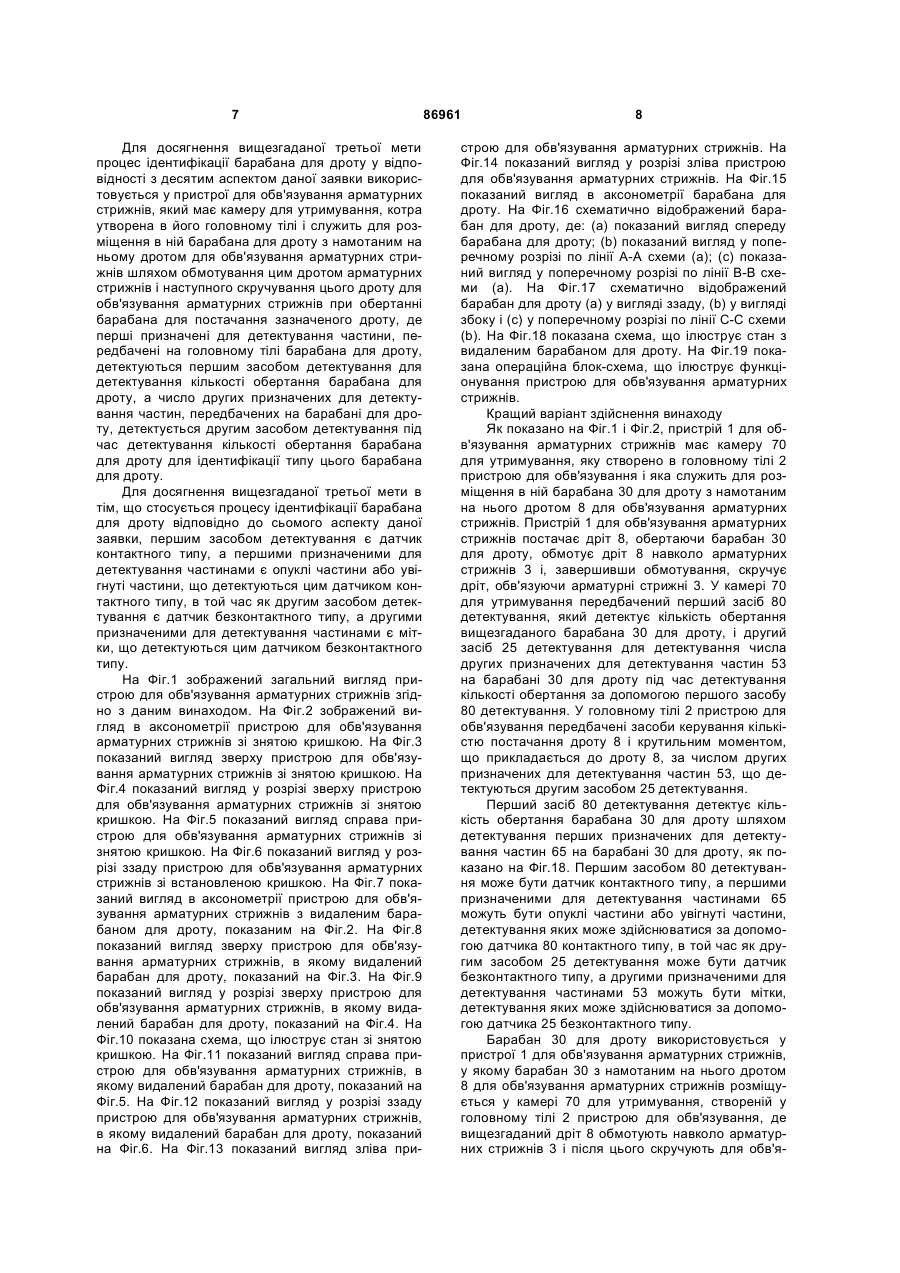

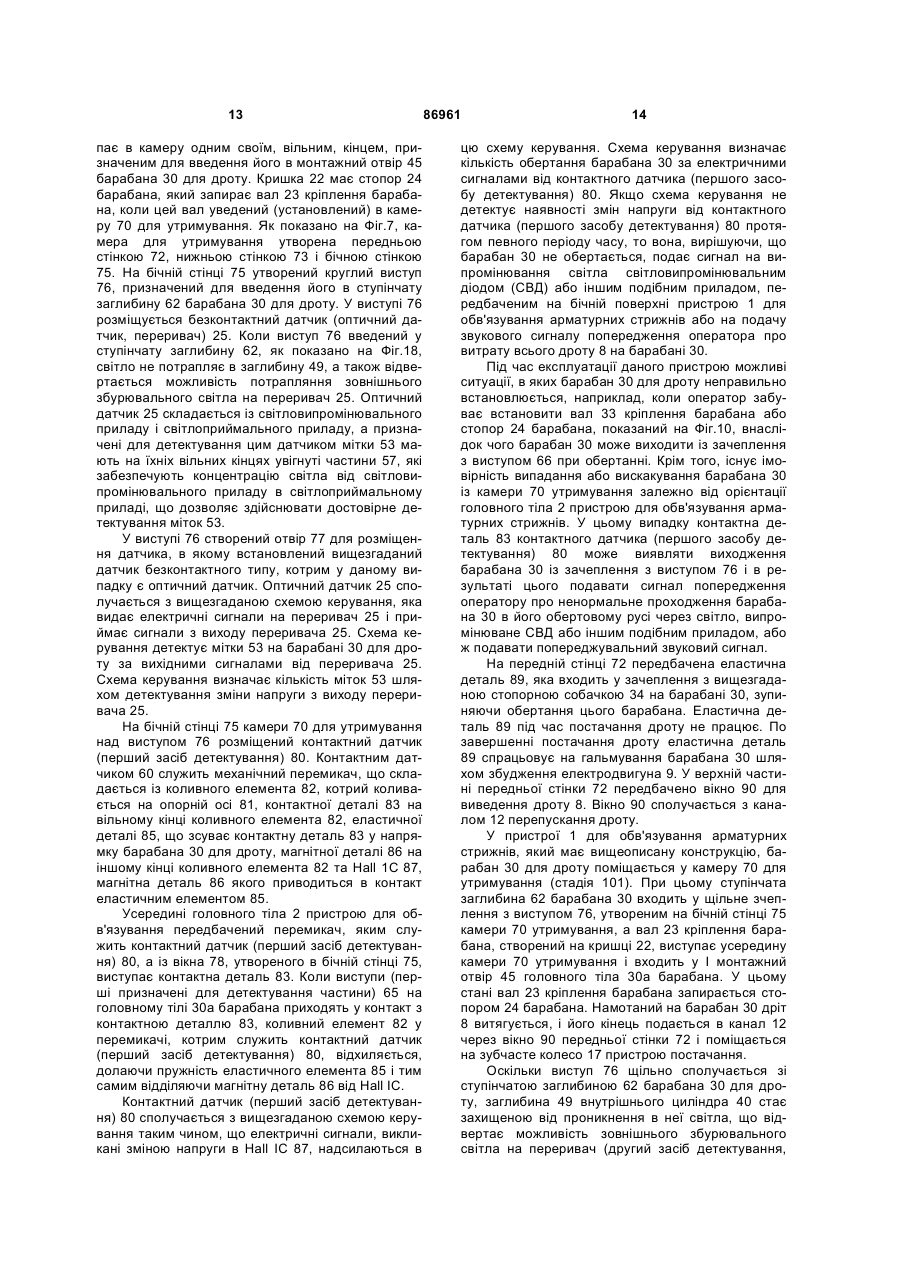

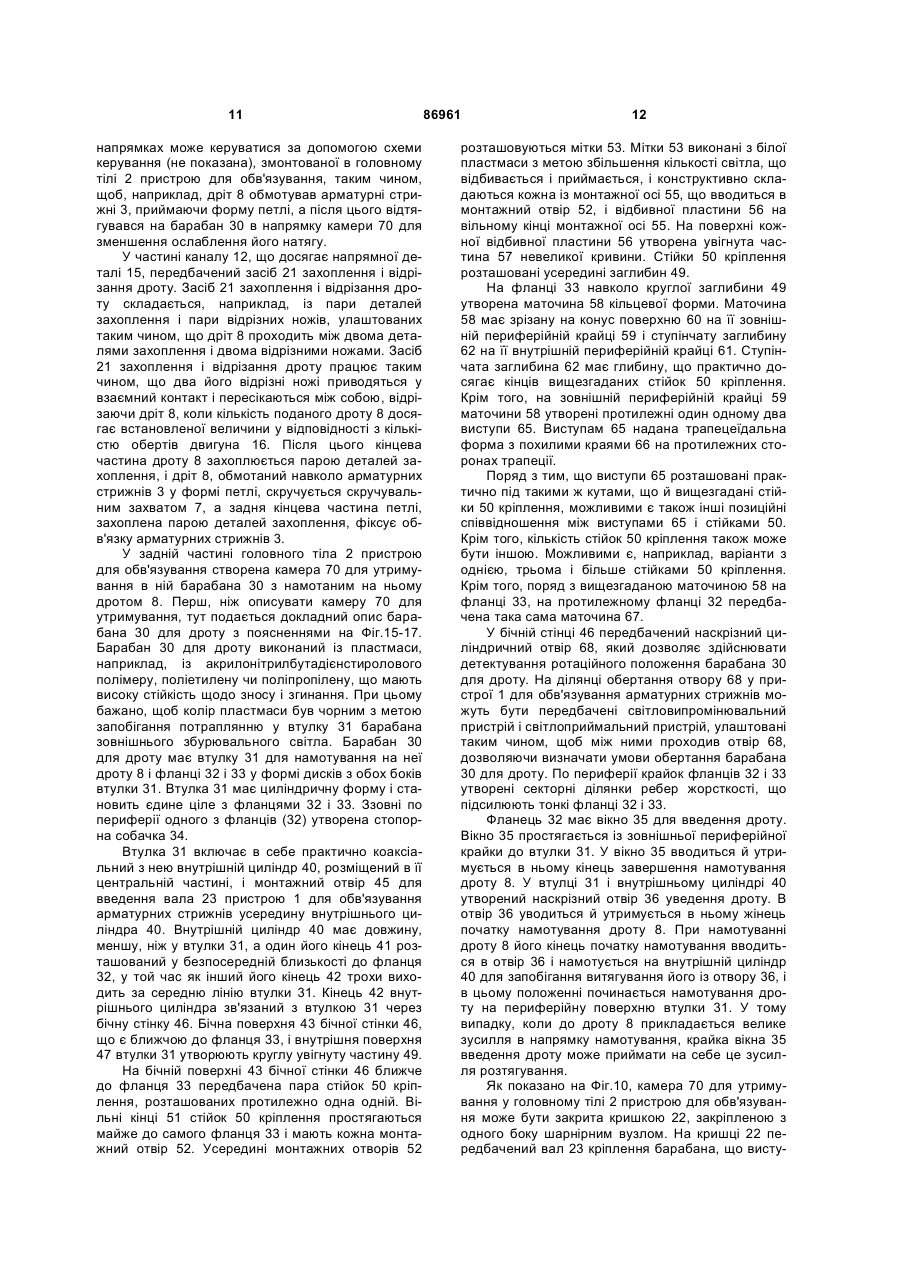

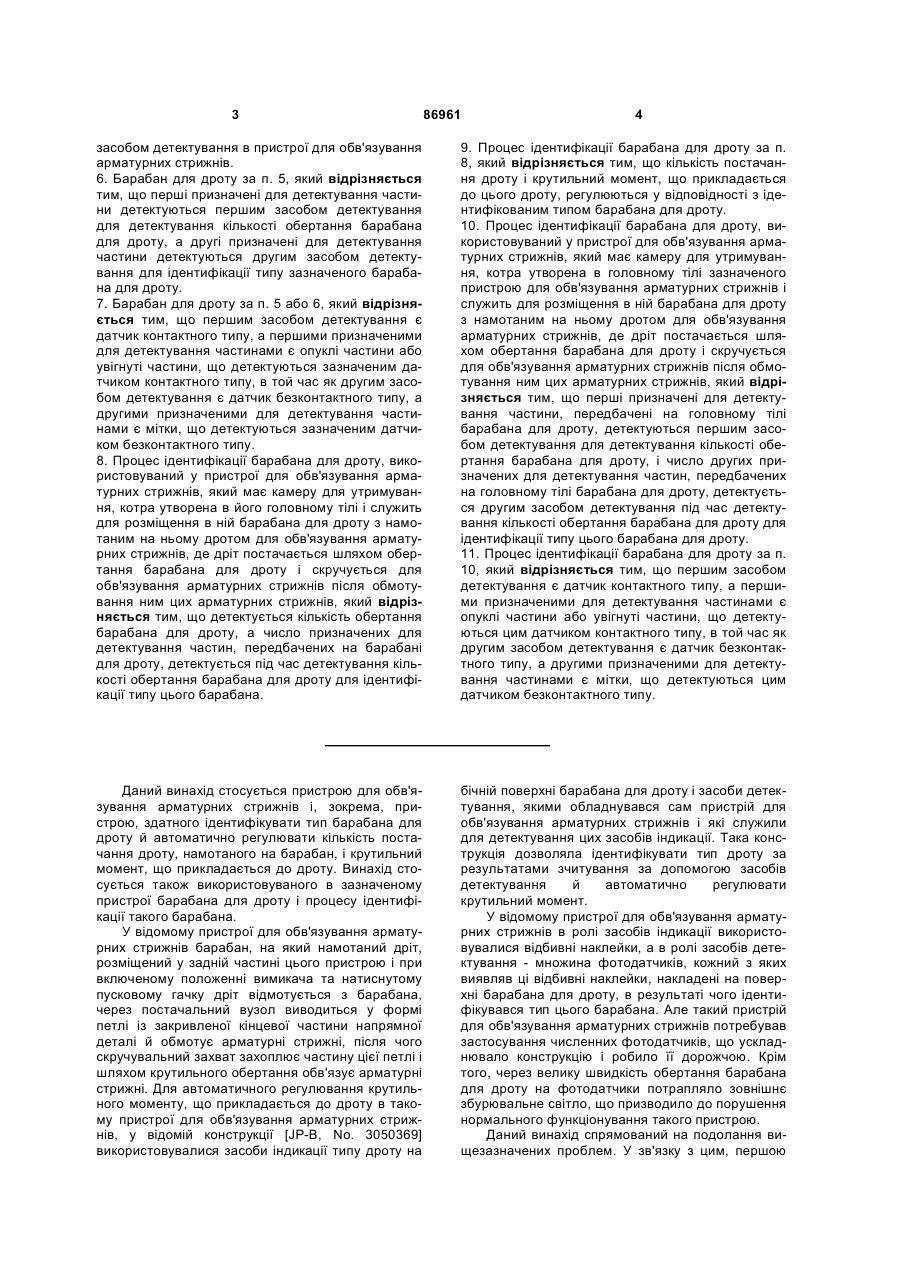

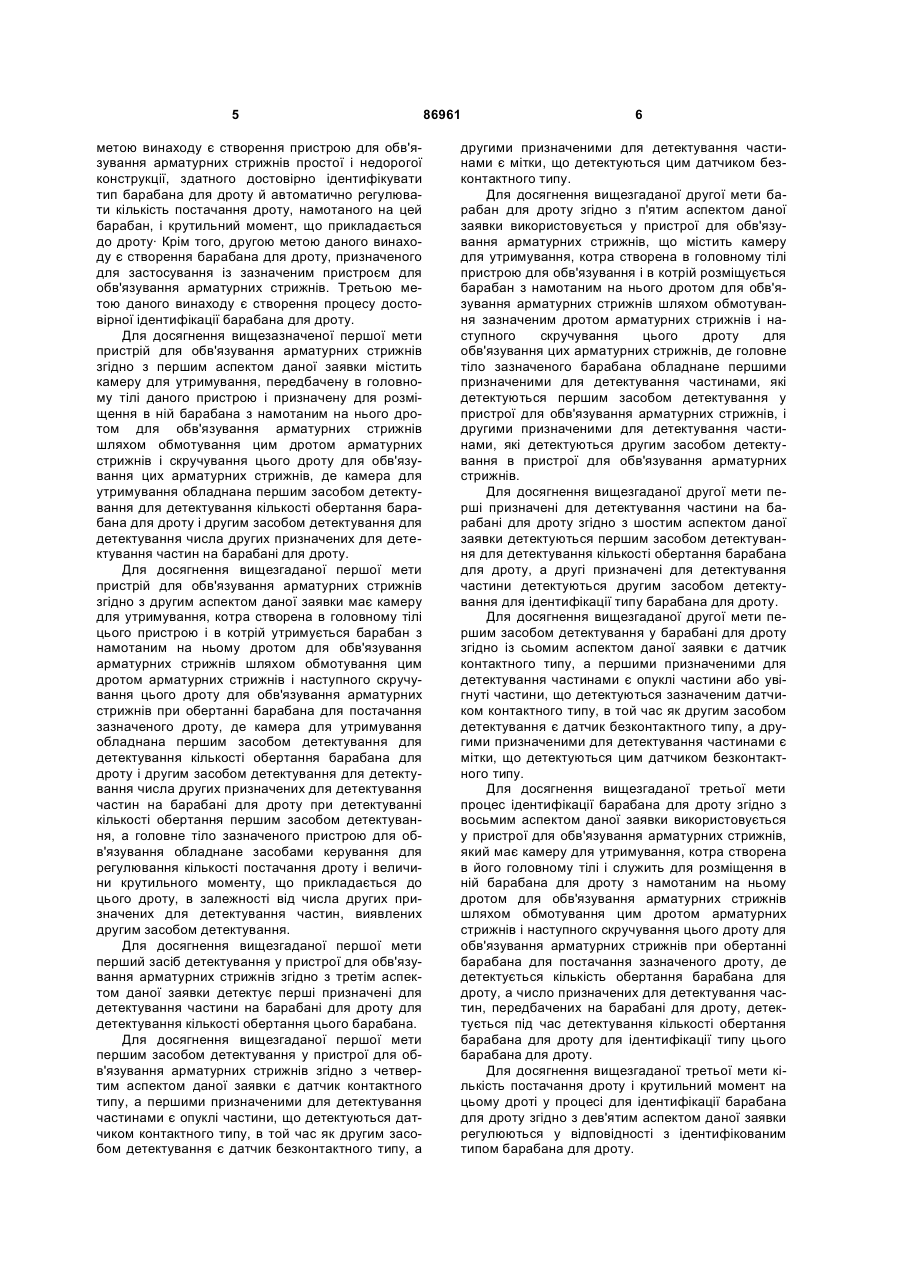

1. Пристрій для обв'язування арматурних стрижнів, який має камеру для утримування, котра утворена в головному тілі цього пристрою і в котрій утримується барабан з намотаним на ньому дротом для обв'язування арматурних стрижнів, де зазначений дріт скручується для обв'язування арматурних стрижнів після обмотування ним цих стрижнів, який відрізняється тим, що зазначена камера для утримування обладнана першим засобом детектування для детектування кількості обертання барабана для дроту і другим засобом детектування для детектування числа других призначених для детектування частин на барабані для дроту. 2. Пристрій для обв'язування арматурних стрижнів, який має камеру для утримування, котра утворена в головному тілі цього пристрою і в котрій утримується барабан з намотаним на ньому дротом для обв'язування арматурних стрижнів, де зазначений дріт постачається шляхом обертання барабана для дроту і скручується для обв'язування арматурних стрижнів після обмотування ним цих стрижнів, який відрізняється тим, що зазначена камера для утримування обладнана першим засобом детектування для детектування кількості обертання барабана для дроту і другим засобом 2 (19) 1 3 86961 4 засобом детектування в пристрої для обв'язування арматурних стрижнів. 6. Барабан для дроту за п. 5, який відрізняється тим, що перші призначені для детектування частини детектуються першим засобом детектування для детектування кількості обертання барабана для дроту, а другі призначені для детектування частини детектуються другим засобом детектування для ідентифікації типу зазначеного барабана для дроту. 7. Барабан для дроту за п. 5 або 6, який відрізняється тим, що першим засобом детектування є датчик контактного типу, а першими призначеними для детектування частинами є опуклі частини або увігнуті частини, що детектуються зазначеним датчиком контактного типу, в той час як другим засобом детектування є датчик безконтактного типу, а другими призначеними для детектування частинами є мітки, що детектуються зазначеним датчиком безконтактного типу. 8. Процес ідентифікації барабана для дроту, використовуваний у пристрої для обв'язування арматурних стрижнів, який має камеру для утримування, котра утворена в його головному тілі і служить для розміщення в ній барабана для дроту з намотаним на ньому дротом для обв'язування арматурних стрижнів, де дріт постачається шляхом обертання барабана для дроту і скручується для обв'язування арматурних стрижнів після обмотування ним цих арматурних стрижнів, який відрізняється тим, що детектується кількість обертання барабана для дроту, а число призначених для детектування частин, передбачених на барабані для дроту, детектується під час детектування кількості обертання барабана для дроту для ідентифікації типу цього барабана. 9. Процес ідентифікації барабана для дроту за п. 8, який відрізняється тим, що кількість постачання дроту і крутильний момент, що прикладається до цього дроту, регулюються у відповідності з ідентифікованим типом барабана для дроту. 10. Процес ідентифікації барабана для дроту, використовуваний у пристрої для обв'язування арматурних стрижнів, який має камеру для утримування, котра утворена в головному тілі зазначеного пристрою для обв'язування арматурних стрижнів і служить для розміщення в ній барабана для дроту з намотаним на ньому дротом для обв'язування арматурних стрижнів, де дріт постачається шляхом обертання барабана для дроту і скручується для обв'язування арматурних стрижнів після обмотування ним цих арматурних стрижнів, який відрізняється тим, що перші призначені для детектування частини, передбачені на головному тілі барабана для дроту, детектуються першим засобом детектування для детектування кількості обертання барабана для дроту, і число других призначених для детектування частин, передбачених на головному тілі барабана для дроту, детектується другим засобом детектування під час детектування кількості обертання барабана для дроту для ідентифікації типу цього барабана для дроту. 11. Процес ідентифікації барабана для дроту за п. 10, який відрізняється тим, що першим засобом детектування є датчик контактного типу, а першими призначеними для детектування частинами є опуклі частини або увігнуті частини, що детектуються цим датчиком контактного типу, в той час як другим засобом детектування є датчик безконтактного типу, а другими призначеними для детектування частинами є мітки, що детектуються цим датчиком безконтактного типу. Даний винахід стосується пристрою для обв'язування арматурних стрижнів і, зокрема, пристрою, здатного ідентифікувати тип барабана для дроту й автоматично регулювати кількість постачання дроту, намотаного на барабан, і крутильний момент, що прикладається до дроту. Винахід стосується також використовуваного в зазначеному пристрої барабана для дроту і процесу ідентифікації такого барабана. У відомому пристрої для обв'язування арматурних стрижнів барабан, на який намотаний дріт, розміщений у задній частині цього пристрою і при включеному положенні вимикача та натиснутому пусковому гачку дріт відмотується з барабана, через постачальний вузол виводиться у формі петлі із закривленої кінцевої частини напрямної деталі й обмотує арматурні стрижні, після чого скручувальний захват захоплює частину цієї петлі і шляхом крутильного обертання обв'язує арматурні стрижні. Для автоматичного регулювання крутильного моменту, що прикладається до дроту в такому пристрої для обв'язування арматурних стрижнів, у відомій конструкції [JP-B, No. 3050369] використовувалися засоби індикації типу дроту на бічній поверхні барабана для дроту і засоби детектування, якими обладнувався сам пристрій для обв'язування арматурних стрижнів і які служили для детектування цих засобів індикації. Така конструкція дозволяла ідентифікувати тип дроту за результатами зчитування за допомогою засобів детектування й автоматично регулювати кpyтильний момент. У відомому пристрої для обв'язування арматурних стрижнів в ролі засобів індикації використовувалися відбивні наклейки, а в ролі засобів детектування - множина фотодатчиків, кожний з яких виявляв ці відбивні наклейки, накладені на поверхні барабана для дроту, в результаті чого ідентифікувався тип цього барабана. Але такий пристрій для обв'язування арматурних стрижнів потребував застосування численних фотодатчиків, що ускладнювало конструкцію і робило її дорожчою. Крім того, через велику швидкість обертання барабана для дроту на фотодатчики потрапляло зовнішнє збурювальне світло, що призводило до порушення нормального функціонування такого пристрою. Даний винахід спрямований на подолання вищезазначених проблем. У зв'язку з цим, першою 5 метою винаходу є створення пристрою для обв'язування арматурних стрижнів простої і недорогої конструкції, здатного достовірно ідентифікувати тип барабана для дроту й автоматично регулювати кількість постачання дроту, намотаного на цей барабан, і крутильний момент, що прикладається до дроту· Крім того, другою метою даного винаходу є створення барабана для дроту, призначеного для застосування із зазначеним пристроєм для обв'язування арматурних стрижнів. Третьою метою даного винаходу є створення процесу достовірної ідентифікації барабана для дроту. Для досягнення вищезазначеної першої мети пристрій для обв'язування арматурних стрижнів згідно з першим аспектом даної заявки містить камеру для утримування, передбачену в головному тілі даного пристрою і призначену для розміщення в ній барабана з намотаним на нього дротом для обв'язування арматурних стрижнів шляхом обмотування цим дротом арматурних стрижнів і скручування цього дроту для обв'язування цих арматурних стрижнів, де камера для утримування обладнана першим засобом детектування для детектування кількості обертання барабана для дроту і другим засобом детектування для детектування числа других призначених для детектування частин на барабані для дроту. Для досягнення вищезгаданої першої мети пристрій для обв'язування арматурних стрижнів згідно з другим аспектом даної заявки має камеру для утримування, котра створена в головному тілі цього пристрою і в котрій утримується барабан з намотаним на ньому дротом для обв'язування арматурних стрижнів шляхом обмотування цим дротом арматурних стрижнів і наступного скручування цього дроту для обв'язування арматурних стрижнів при обертанні барабана для постачання зазначеного дроту, де камера для утримування обладнана першим засобом детектування для детектування кількості обертання барабана для дроту і другим засобом детектування для детектування числа других призначених для детектування частин на барабані для дроту при детектуванні кількості обертання першим засобом детектування, а головне тіло зазначеного пристрою для обв'язування обладнане засобами керування для регулювання кількості постачання дроту і величини крутильного моменту, що прикладається до цього дроту, в залежності від числа других призначених для детектування частин, виявлених другим засобом детектування. Для досягнення вищезгаданої першої мети перший засіб детектування у пристрої для обв'язування арматурних стрижнів згідно з третім аспектом даної заявки детектує перші призначені для детектування частини на барабані для дроту для детектування кількості обертання цього барабана. Для досягнення вищезгаданої першої мети першим засобом детектування у пристрої для обв'язування арматурних стрижнів згідно з четвертим аспектом даної заявки є датчик контактного типу, а першими призначеними для детектування частинами є опуклі частини, що детектуються датчиком контактного типу, в той час як другим засобом детектування є датчик безконтактного типу, а 86961 6 другими призначеними для детектування частинами є мітки, що детектуються цим датчиком безконтактного типу. Для досягнення вищезгаданої другої мети барабан для дроту згідно з п'ятим аспектом даної заявки використовується у пристрої для обв'язування арматурних стрижнів, що містить камеру для утримування, котра створена в головному тілі пристрою для обв'язування і в котрій розміщується барабан з намотаним на нього дротом для обв'язування арматурних стрижнів шляхом обмотування зазначеним дротом арматурних стрижнів і наступного скручування цього дроту для обв'язування цих арматурних стрижнів, де головне тіло зазначеного барабана обладнане першими призначеними для детектування частинами, які детектуються першим засобом детектування у пристрої для обв'язування арматурних стрижнів, і другими призначеними для детектування частинами, які детектуються другим засобом детектування в пристрої для обв'язування арматурних стрижнів. Для досягнення вищезгаданої другої мети перші призначені для детектування частини на барабані для дроту згідно з шостим аспектом даної заявки детектуються першим засобом детектування для детектування кількості обертання барабана для дроту, а другі призначені для детектування частини детектуються другим засобом детектування для ідентифікації типу барабана для дроту. Для досягнення вищезгаданої другої мети першим засобом детектування у барабані для дроту згідно із сьомим аспектом даної заявки є датчик контактного типу, а першими призначеними для детектування частинами є опуклі частини або увігнуті частини, що детектуються зазначеним датчиком контактного типу, в той час як другим засобом детектування є датчик безконтактного типу, а другими призначеними для детектування частинами є мітки, що детектуються цим датчиком безконтактного типу. Для досягнення вищезгаданої третьої мети процес ідентифікації барабана для дроту згідно з восьмим аспектом даної заявки використовується у пристрої для обв'язування арматурних стрижнів, який має камеру для утримування, котра створена в його головному тілі і служить для розміщення в ній барабана для дроту з намотаним на ньому дротом для обв'язування арматурних стрижнів шляхом обмотування цим дротом арматурних стрижнів і наступного скручування цього дроту для обв'язування арматурних стрижнів при обертанні барабана для постачання зазначеного дроту, де детектується кількість обертання барабана для дроту, а число призначених для детектування частин, передбачених на барабані для дроту, детектується під час детектування кількості обертання барабана для дроту для ідентифікації типу цього барабана для дроту. Для досягнення вищезгаданої третьої мети кількість постачання дроту і крутильний момент на цьому дроті у процесі для ідентифікації барабана для дроту згідно з дев'ятим аспектом даної заявки регулюються у відповідності з ідентифікованим типом барабана для дроту. 7 Для досягнення вищезгаданої третьої мети процес ідентифікації барабана для дроту у відповідності з десятим аспектом даної заявки використовується у пристрої для обв'язування арматурних стрижнів, який має камеру для утримування, котра утворена в його головному тілі і служить для розміщення в ній барабана для дроту з намотаним на ньому дротом для обв'язування арматурних стрижнів шляхом обмотування цим дротом арматурних стрижнів і наступного скручування цього дроту для обв'язування арматурних стрижнів при обертанні барабана для постачання зазначеного дроту, де перші призначені для детектування частини, передбачені на головному тілі барабана для дроту, детектуються першим засобом детектування для детектування кількості обертання барабана для дроту, а число других призначених для детектування частин, передбачених на барабані для дроту, детектується другим засобом детектування під час детектування кількості обертання барабана для дроту для ідентифікації типу цього барабана для дроту. Для досягнення вищезгаданої третьої мети в тім, що стосується процесу ідентифікації барабана для дроту відповідно до сьомого аспекту даної заявки, першим засобом детектування є датчик контактного типу, а першими призначеними для детектування частинами є опуклі частини або увігнуті частини, що детектуються цим датчиком контактного типу, в той час як другим засобом детектування є датчик безконтактного типу, а другими призначеними для детектування частинами є мітки, що детектуються цим датчиком безконтактного типу. На Фіг.1 зображений загальний вигляд пристрою для обв'язування арматурних стрижнів згідно з даним винаходом. На Фіг.2 зображений вигляд в аксонометрії пристрою для обв'язування арматурних стрижнів зі знятою кришкою. На Фіг.3 показаний вигляд зверху пристрою для обв'язування арматурних стрижнів зі знятою кришкою. На Фіг.4 показаний вигляд у розрізі зверху пристрою для обв'язування арматурних стрижнів зі знятою кришкою. На Фіг.5 показаний вигляд справа пристрою для обв'язування арматурних стрижнів зі знятою кришкою. На Фіг.6 показаний вигляд у розрізі ззаду пристрою для обв'язування арматурних стрижнів зі встановленою кришкою. На Фіг.7 показаний вигляд в аксонометрії пристрою для обв'язування арматурних стрижнів з видаленим барабаном для дроту, показаним на Фіг.2. На Фіг.8 показаний вигляд зверху пристрою для обв'язування арматурних стрижнів, в якому видалений барабан для дроту, показаний на Фіг.3. На Фіг.9 показаний вигляд у розрізі зверху пристрою для обв'язування арматурних стрижнів, в якому видалений барабан для дроту, показаний на Фіг.4. На Фіг.10 показана схема, що ілюструє стан зі знятою кришкою. На Фіг.11 показаний вигляд справа пристрою для обв'язування арматурних стрижнів, в якому видалений барабан для дроту, показаний на Фіг.5. На Фіг.12 показаний вигляд у розрізі ззаду пристрою для обв'язування арматурних стрижнів, в якому видалений барабан для дроту, показаний на Фіг.6. На Фіг.13 показаний вигляд зліва при 86961 8 строю для обв'язування арматурних стрижнів. На Фіг.14 показаний вигляд у розрізі зліва пристрою для обв'язування арматурних стрижнів. На Фіг.15 показаний вигляд в аксонометрії барабана для дроту. На Фіг.16 схематично відображений барабан для дроту, де: (а) показаний вигляд спереду барабана для дроту; (b) показаний вигляд у поперечному розрізі по лінії А-А схеми (а); (с) показаний вигляд у поперечному розрізі по лінії В-В схеми (а). На Фіг.17 схематично відображений барабан для дроту (а) у вигляді ззаду, (b) у вигляді збоку і (с) у поперечному розрізі по лінії С-С схеми (b). На Фіг.18 показана схема, що ілюструє стан з видаленим барабаном для дроту. На Фіг.19 показана операційна блок-схема, що ілюструє функціонування пристрою для обв'язування арматурних стрижнів. Кращий варіант здійснення винаходу Як показано на Фіг.1 і Фіг.2, пристрій 1 для обв'язування арматурних стрижнів має камеру 70 для утримування, яку створено в головному тілі 2 пристрою для обв'язування і яка служить для розміщення в ній барабана 30 для дроту з намотаним на нього дротом 8 для обв'язування арматурних стрижнів. Пристрій 1 для обв'язування арматурних стрижнів постачає дріт 8, обертаючи барабан 30 для дроту, обмотує дріт 8 навколо арматурних стрижнів 3 і, завершивши обмотування, скручує дріт, обв'язуючи арматурні стрижні 3. У камері 70 для утримування передбачений перший засіб 80 детектування, який детектує кількість обертання вищезгаданого барабана 30 для дроту, і другий засіб 25 детектування для детектування числа других призначених для детектування частин 53 на барабані 30 для дроту під час детектування кількості обертання за допомогою першого засобу 80 детектування. У головному тілі 2 пристрою для обв'язування передбачені засоби керування кількістю постачання дроту 8 і крутильним моментом, що прикладається до дроту 8, за числом других призначених для детектування частин 53, що детектуються другим засобом 25 детектування. Перший засіб 80 детектування детектує кількість обертання барабана 30 для дроту шляхом детектування перших призначених для детектування частин 65 на барабані 30 для дроту, як показано на Фіг.18. Першим засобом 80 детектування може бути датчик контактного типу, а першими призначеними для детектування частинами 65 можуть бути опуклі частини або увігнуті частини, детектування яких може здійснюватися за допомогою датчика 80 контактного типу, в той час як другим засобом 25 детектування може бути датчик безконтактного типу, а другими призначеними для детектування частинами 53 можуть бути мітки, детектування яких може здійснюватися за допомогою датчика 25 безконтактного типу. Барабан 30 для дроту використовується у пристрої 1 для обв'язування арматурних стрижнів, у якому барабан 30 з намотаним на нього дротом 8 для обв'язування арматурних стрижнів розміщується у камері 70 для утримування, створеній у головному тілі 2 пристрою для обв'язування, де вищезгаданий дріт 8 обмотують навколо арматурних стрижнів 3 і після цього скручують для обв'я 9 зування арматурних стрижнів 3, як показано на Фіг.2. У головному тілі 30а барабана передбачені перші призначені для детектування частини 65, детектування яких здійснюється за допомогою першого засобу 80 детектування пристрою 1 для обв'язування арматурних стрижнів, і другі призначені для детектування частини 53, детектування яких здійснюється за допомогою другого засобу 25 детектування пристрою 1 для обв'язування арматурних стрижнів. Детектування перших призначених для детектування частин 65 здійснюється за допомогою першого засобу 80 детектування таким чином, що кількість обертання барабана 30 для дроту детектується в той час, як другим засобом 25 детектування здійснюється детектування других призначених для детектування частин 53 таким чином, що ідентифікується тип барабана 30 для дроту. Першим засобом 80 детектування може бути датчик контактного типу, а першими призначеними для детектування частинами 65 можуть бути опуклі частини або увігнуті частини, детектування яких може здійснюватися за допомогою датчика 80 контактного типу, в той час як другим засобом 25 детектування може бути датчик безконтактного типу, а другими призначеними для детектування частинами 53 можуть бути мітки, детектування яких може здійснюватися за допомогою датчика 25 безконтактного типу. Процес ідентифікації барабана 30 для дроту згідно з винаходом використовується у пристрої 1 для обв'язування арматурних стрижнів, в якому барабан 30 з намотаним на нього дротом для обв'язування арматурних стрижнів розміщується у камері 70 для утримування, створеній у головному тілі 2 пристрою для обв'язування, а дріт 8 постачається при обертанні вищезгаданого барабана 30 для дроту і обмотується навколо арматурних стрижнів 3 і після цього скручується, обв'язуючи арматурні стрижні 3, як показано на Фіг.1 Детектування перших призначених для детектування частин 65, передбачених у головному тілі 30а барабана, здійснюється за допомогою першого засобу 80 детектування таким чином, що детектується кількість обертання барабана 30 для дроту, в той час як число других призначених для детектування частин 53, передбачених у головному тілі 30а барабана, здійснюється за допомогою другого засобу 25 детектування при детектуванні кількості обертання барабана 30 для дроту таким чином, що ідентифікується тип барабана 30 для дроту. Вищезазначений процес ідентифікації барабана 30 для дроту дозволяє регулювати кількість постачання дроту 8 і крутильний момент, що прикладається до дроту 8, у відповідності з ідентифікованим типом барабана 30 для дроту. Першим засобом 80 детектування може бути датчик контактного типу, а першими призначеними для детектування частинами 65 можуть бути опуклі частини або увігнуті частини, детектування яких може здійснюватися за допомогою датчика 80 контактного типу, в той час як другим засобом детектування 25 може бути датчик безконтактного типу, а другими призначеними для детектування частинами 53 можуть бути мітки, детектування яких може здійс 86961 10 нюватися за допомогою датчика 25 безконтактного типу. Нижче пристрій 1 для обв'язування арматурних стрижнів розглянуто більш докладно. Пристрій 1 для обв'язування арматурних стрижнів містить пару упорних пластинчатих деталей 5, що упираються в арматурні стрижні 3 в нижній частині передньої кінцевої ділянки головного тіла 2 пристрою обв'язування, спрямованої на арматурні стрижні 3, і крім того містить скручувальний захват 7, який має проріз 6 для введення в нього дроту на його кінцевій ділянці між двома вищезгаданими упорними пластинчатими деталями 5. Скручувальний захват 7 може приводитися в обертання електродвигуном 9. У стані очікування перед початком обертання електродвигуна 9 скручувальний захват 7 з метою полегшення введення зігнутого в петлю дроту 8 в захоплювальний проріз 6 займає положення, в якому він перебуває на певній відстані від дроту 8, а його захоплювальний проріз 6 орієнтований паралельно петлі дроту 8. Скручувальний захват 7 сполучається з електродвигуном 9 через механізм 10 зворотнопоступального руху. Механізм 10 зворотнопоступального руху може бути, наприклад, кулачкового типу. Як тільки електродвигун 9 починає обертатися, механізм 10 зворотно-поступового руху вводить дріт 8 у захоплювальний проріз 6 скручувального захвата 7, а при припиненні обертання електродвигуна 9 цей механізм відводить скручувальний захват 7 назад, у положення очікування. А саме при натисканні на пусковий гачок 11 електродвигун 9 починає обертатися, скручувальний захват 7 рухається в напрямку дроту 8, пропускаючи у захоплювальний проріз 6, робить певну кількість обертів, після чого зупиняється і повертається у вихідне положення очікування. У головному тілі 2 пристрою для обв'язування передбачений канал 12 для перепускання по ньому дроту 8. Канал 12 дроту простягається від задньої кінцевої частини головного тіла 2 пристрою для обв'язування до напрямної деталі 15, що згинає дріт для полегшення обмотування ним арматурних стрижнів. Напрямна частина 15 має дугоподібну форму, а канал 12 дроту має форму канавки, що своїм відкритим кінцем виходить у внутрішню дугоподібну частину напрямної деталі 15. У каналі 12 посередині головного тіла 2 пристрою для обв'язування передбачене зубчасте колесо 17, встановлене на вихідному валу двигуна 16. Зубчасте колесо 17 виходить у відкриту частину (не показана) в каналі 12 і притискає дріт 8 до дна цього каналу. Таким чином, двигун 16 і зубчасте колесо 17 утворюють пристрій для постачання дроту 8, просування якого вперед відбувається при обертанні двигуна 16. При вмиканні мікровимикача 20 пусковим гачком 11 двигун 16 починає обертатися і приводить у рух постачальне зубчасте колесо 17. Внаслідок обертання постачального зубчастого колеса 17 дріт 8, намотаний на барабані 30, встановленому в камері 70 для утримування, постачається у передню частину головного тіла 2 пристрою для обв'язування по каналу 12 в напрямну деталь 15. Обертання двигуна 16 в прямому і зворотному 11 напрямках може керуватися за допомогою схеми керування (не показана), змонтованої в головному тілі 2 пристрою для обв'язування, таким чином, щоб, наприклад, дріт 8 обмотував арматурні стрижні 3, приймаючи форму петлі, а після цього відтягувався на барабан 30 в напрямку камери 70 для зменшення ослаблення його натягу. У частині каналу 12, що досягає напрямної деталі 15, передбачений засіб 21 захоплення і відрізання дроту. Засіб 21 захоплення і відрізання дроту складається, наприклад, із пари деталей захоплення і пари відрізних ножів, улаштованих таким чином, що дріт 8 проходить між двома деталями захоплення і двома відрізними ножами. Засіб 21 захоплення і відрізання дроту працює таким чином, що два його відрізні ножі приводяться у взаємний контакт і пересікаються між собою, відрізаючи дріт 8, коли кількість поданого дроту 8 досягає встановленої величини у відповідності з кількістю обертів двигуна 16. Після цього кінцева частина дроту 8 захоплюється парою деталей захоплення, і дріт 8, обмотаний навколо арматурних стрижнів 3 у формі петлі, скручується скручувальним захватом 7, а задня кінцева частина петлі, захоплена парою деталей захоплення, фіксує обв'язку арматурних стрижнів 3. У задній частині головного тіла 2 пристрою для обв'язування створена камера 70 для утримування в ній барабана 30 з намотаним на ньому дротом 8. Перш, ніж описувати камеру 70 для утримування, тут подається докладний опис барабана 30 для дроту з поясненнями на Фіг.15-17. Барабан 30 для дроту виконаний із пластмаси, наприклад, із акрилонітрилбутадієнстиролового полімеру, поліетилену чи поліпропілену, що мають високу стійкість щодо зносу і згинання. При цьому бажано, щоб колір пластмаси був чорним з метою запобігання потраплянню у втулку 31 барабана зовнішнього збурювального світла. Барабан 30 для дроту має втулку 31 для намотування на неї дроту 8 і фланці 32 і 33 у формі дисків з обох боків втулки 31. Втулка 31 має циліндричну форму і становить єдине ціле з фланцями 32 і 33. Ззовні по периферії одного з фланців (32) утворена стопорна собачка 34. Втулка 31 включає в себе практично коаксіальний з нею внутрішній циліндр 40, розміщений в її центральній частині, і монтажний отвір 45 для введення вала 23 пристрою 1 для обв'язування арматурних стрижнів усередину внутрішнього циліндра 40. Внутрішній циліндр 40 має довжину, меншу, ніж у втулки 31, а один його кінець 41 розташований у безпосередній близькості до фланця 32, у той час як інший його кінець 42 трохи виходить за середню лінію втулки 31. Кінець 42 внутрішнього циліндра зв'язаний з втулкою 31 через бічну стінку 46. Бічна поверхня 43 бічної стінки 46, що є ближчою до фланця 33, і внутрішня поверхня 47 втулки 31 утворюють круглу увігнуту частину 49. На бічній поверхні 43 бічної стінки 46 ближче до фланця 33 передбачена пара стійок 50 кріплення, розташованих протилежно одна одній. Вільні кінці 51 стійок 50 кріплення простягаються майже до самого фланця 33 і мають кожна монтажний отвір 52. Усередині монтажних отворів 52 86961 12 розташовуються мітки 53. Мітки 53 виконані з білої пластмаси з метою збільшення кількості світла, що відбивається і приймається, і конструктивно складаються кожна із монтажної осі 55, що вводиться в монтажний отвір 52, і відбивної пластини 56 на вільному кінці монтажної осі 55. На поверхні кожної відбивної пластини 56 утворена увігнута частина 57 невеликої кривини. Стійки 50 кріплення розташовані усередині заглибин 49. На фланці 33 навколо круглої заглибини 49 утворена маточина 58 кільцевої форми. Маточина 58 має зрізану на конус поверхню 60 на її зовнішній периферійній крайці 59 і ступінчату заглибину 62 на її внутрішній периферійній крайці 61. Ступінчата заглибина 62 має глибину, що практично досягає кінців вищезгаданих стійок 50 кріплення. Крім того, на зовнішній периферійній крайці 59 маточини 58 утворені протилежні один одному два виступи 65. Виступам 65 надана трапецеїдальна форма з похилими краями 66 на протилежних сторонах трапеції. Поряд з тим, що виступи 65 розташовані практично під такими ж кутами, що й вищезгадані стійки 50 кріплення, можливими є також інші позиційні співвідношення між виступами 65 і стійками 50. Крім того, кількість стійок 50 кріплення також може бути іншою. Можливими є, наприклад, варіанти з однією, трьома і більше стійками 50 кріплення. Крім того, поряд з вищезгаданою маточиною 58 на фланці 33, на протилежному фланці 32 передбачена така сама маточина 67. У бічній стінці 46 передбачений наскрізний циліндричний отвір 68, який дозволяє здійснювати детектування ротаційного положення барабана 30 для дроту. На ділянці обертання отвору 68 у пристрої 1 для обв'язування арматурних стрижнів можуть бути передбачені світловипромінювальний пристрій і світлоприймальний пристрій, улаштовані таким чином, щоб між ними проходив отвір 68, дозволяючи визначати умови обертання барабана 30 для дроту. По периферії крайок фланців 32 і 33 утворені секторні ділянки ребер жорсткості, що підсилюють тонкі фланці 32 і 33. Фланець 32 має вікно 35 для введення дроту. Вікно 35 простягається із зовнішньої периферійної крайки до втулки 31. У вікно 35 вводиться й утримується в ньому кінець завершення намотування дроту 8. У втулці 31 і внутрішньому циліндрі 40 утворений наскрізний отвір 36 уведення дроту. В отвір 36 уводиться й утримується в ньому жінець початку намотування дроту 8. При намотуванні дроту 8 його кінець початку намотування вводиться в отвір 36 і намотується на внутрішній циліндр 40 для запобігання витягування його із отвору 36, і в цьому положенні починається намотування дроту на периферійну поверхню втулки 31. У тому випадку, коли до дроту 8 прикладається велике зусилля в напрямку намотування, крайка вікна 35 введення дроту може приймати на себе це зусилля розтягування. Як показано на Фіг.10, камера 70 для утримування у головному тілі 2 пристрою для обв'язування може бути закрита кришкою 22, закріпленою з одного боку шарнірним вузлом. На кришці 22 передбачений вал 23 кріплення барабана, що висту 13 пає в камеру одним своїм, вільним, кінцем, призначеним для введення його в монтажний отвір 45 барабана 30 для дроту. Кришка 22 має стопор 24 барабана, який запирає вал 23 кріплення барабана, коли цей вал уведений (установлений) в камеру 70 для утримування. Як показано на Фіг.7, камера для утримування утворена передньою стінкою 72, нижньою стінкою 73 і бічною стінкою 75. На бічній стінці 75 утворений круглий виступ 76, призначений для введення його в ступінчату заглибину 62 барабана 30 для дроту. У виступі 76 розміщується безконтактний датчик (оптичний датчик, переривач) 25. Коли виступ 76 введений у ступінчату заглибину 62, як показано на Фіг.18, світло не потрапляє в заглибину 49, а також відвертається можливість потрапляння зовнішнього збурювального світла на переривач 25. Оптичний датчик 25 складається із світловипромінювального приладу і світлоприймального приладу, а призначені для детектування цим датчиком мітки 53 мають на їхніх вільних кінцях увігнуті частини 57, які забезпечують концентрацію світла від світловипромінювального приладу в світлоприймальному приладі, що дозволяє здійснювати достовірне детектування міток 53. У виступі 76 створений отвір 77 для розміщення датчика, в якому встановлений вищезгаданий датчик безконтактного типу, котрим у даному випадку є оптичний датчик. Оптичний датчик 25 сполучається з вищезгаданою схемою керування, яка видає електричні сигнали на переривач 25 і приймає сигнали з виходу переривача 25. Схема керування детектує мітки 53 на барабані 30 для дроту за вихідними сигналами від переривача 25. Схема керування визначає кількість міток 53 шляхом детектування зміни напруги з виходу переривача 25. На бічній стінці 75 камери 70 для утримування над виступом 76 розміщений контактний датчик (перший засіб детектування) 80. Контактним датчиком 60 служить механічний перемикач, що складається із коливного елемента 82, котрий коливається на опорній осі 81, контактної деталі 83 на вільному кінці коливного елемента 82, еластичної деталі 85, що зсуває контактну деталь 83 у напрямку барабана 30 для дроту, магнітної деталі 86 на іншому кінці коливного елемента 82 та Hall 1С 87, магнітна деталь 86 якого приводиться в контакт еластичним елементом 85. Усередині головного тіла 2 пристрою для обв'язування передбачений перемикач, яким служить контактний датчик (перший засіб детектування) 80, а із вікна 78, утвореного в бічній стінці 75, виступає контактна деталь 83. Коли виступи (перші призначені для детектування частини) 65 на головному тілі 30а барабана приходять у контакт з контактною деталлю 83, коливний елемент 82 у перемикачі, котрим служить контактний датчик (перший засіб детектування) 80, відхиляється, долаючи пружність еластичного елемента 85 і тим самим відділяючи магнітну деталь 86 від Hall ІС. Контактний датчик (перший засіб детектування) 80 сполучається з вищезгаданою схемою керування таким чином, що електричні сигнали, викликані зміною напруги в Hall ІС 87, надсилаються в 86961 14 цю схему керування. Схема керування визначає кількість обертання барабана 30 за електричними сигналами від контактного датчика (першого засобу детектування) 80. Якщо схема керування не детектує наявності змін напруги від контактного датчика (першого засобу детектування) 80 протягом певного періоду часу, то вона, вирішуючи, що барабан 30 не обертається, подає сигнал на випромінювання світла світловипромінювальним діодом (СВД) або іншим подібним приладом, передбаченим на бічній поверхні пристрою 1 для обв'язування арматурних стрижнів або на подачу звукового сигналу попередження оператора про витрату всього дроту 8 на барабані 30. Під час експлуатації даного пристрою можливі ситуації, в яких барабан 30 для дроту неправильно встановлюється, наприклад, коли оператор забуває встановити вал 33 кріплення барабана або стопор 24 барабана, показаний на Фіг.10, внаслідок чого барабан 30 може виходити із зачеплення з виступом 66 при обертанні. Крім того, існує імовірність випадання або вискакування барабана 30 із камери 70 утримування залежно від орієнтації головного тіла 2 пристрою для обв'язування арматурних стрижнів. У цьому випадку контактна деталь 83 контактного датчика (першого засобу детектування) 80 може виявляти виходження барабана 30 із зачеплення з виступом 76 і в результаті цього подавати сигнал попередження оператору про ненормальне проходження барабана 30 в його обертовому русі через світло, випромінюване СВД або іншим подібним приладом, або ж подавати попереджувальний звуковий сигнал. На передній стінці 72 передбачена еластична деталь 89, яка входить у зачеплення з вищезгаданою стопорною собачкою 34 на барабані 30, зупиняючи обертання цього барабана. Еластична деталь 89 під час постачання дроту не працює. По завершенні постачання дроту еластична деталь 89 спрацьовує на гальмування барабана 30 шляхом збудження електродвигуна 9. У верхній частині передньої стінки 72 передбачено вікно 90 для виведення дроту 8. Вікно 90 сполучається з каналом 12 перепускання дроту. У пристрої 1 для обв'язування арматурних стрижнів, який має вищеописану конструкцію, барабан 30 для дроту поміщається у камеру 70 для утримування (стадія 101). При цьому ступінчата заглибина 62 барабана 30 входить у щільне зчеплення з виступом 76, утвореним на бічній стінці 75 камери 70 утримування, а вал 23 кріплення барабана, створений на кришці 22, виступає усередину камери 70 утримування і входить у І монтажний отвір 45 головного тіла 30а барабана. У цьому стані вал 23 кріплення барабана запирається стопором 24 барабана. Намотаний на барабан 30 дріт 8 витягується, і його кінець подається в канал 12 через вікно 90 передньої стінки 72 і поміщається на зубчасте колесо 17 пристрою постачання. Оскільки виступ 76 щільно сполучається зі ступінчатою заглибиною 62 барабана 30 для дроту, заглибина 49 внутрішнього циліндра 40 стає захищеною від проникнення в неї світла, що відвертає можливість зовнішнього збурювального світла на переривач (другий засіб детектування, 15 безконтактний датчик) 25 у заглибині 49. Мітки (другі призначені для детектування частини) 53, передбачені на стійках 50 кріплення у барабані 30 для дроту, проходять в обертовому русі поблизу переривача (другого засобу детектування) 25 у виступі 76 з певним інтервалом між ними і відбивають світло, що надходить від переривача (другого засобу детектування) 25. Коли після встановлення барабана 30 для дроту у пристрій 1 обв'язування арматурних стрижнів, як описано вище (стадія 101) головний вимикач (не показаний) установлюється у ввімкнуте положення (стадія 102), починає працювати схема керування (стадія 103), і двигун пристрою постачання приводиться в обертання, а разом з ним в обертання приводиться також зубчасте колесо 17 постачання дроту, внаслідок чого передній кінець дроту 8, намотаного на барабан 30, розміщений у камері 70 для утримування, подається в задане положення. Коли при натисканні на пусковий гачок 11 вмикається мікровимикач 20 (стадія 104), двигун 16 починає працювати, приводячи в обертання зубчасте колесо 17 постачання дроту, і починається вимірювання кількості постачання дроту 8 (стадія 105). Внаслідок обертання зубчастого колеса 17 дріт 8, намотаний на барабан 30, розміщений у камері 70 для утримування, подається в передню частину головного тіла 2 пристрою для обв'язування по каналу 12 перепускання дроту в напрямну деталь 15. Далі керування обертанням двигуна 16 здійснюється схемою керування (не показана), змонтованою усередині головного тіла 2 пристрою для обв'язування арматурних стрижнів. При просуванні вперед дроту 8 барабан 30 обертається, приводячи виступи (перші призначені для детектування частини) 65 на головному тілі 30а барабана в контакт з контактною деталлю 83 контактного датчика (першого засобу детектування) 80. Коли виступи (перші призначені для детектування частини) 65 на головному тілі 30а барабана приходять у контакт з контактною деталлю 83, коливний елемент 82 відхиляється, долаючи пружність еластичного елемента 85 і відділяючи магнітну деталь 86 від Hall 1С 87, внаслідок чого виробляються імпульсні сигнали, що відповідають зміні напруги і надсилаються до схеми керування. Схема керування починає підраховувати ці імпульсні сигнали, тобто детектує виступи (перші призначені для детектування частини) 65 ( стадія 106). Схема керування здійснює детектування виступів (перших призначених для детектування частин) 65 протягом певного періоду часу (стадія 107), і коли вони не детектуються, тобто коли протягом певного періоду часу імпульсні сигнали не поступають, схема керування виносить рішення про те, що барабан 30 для дроту не обертається, і викликає випромінювання світла СВД діодом або іншим подібним приладом, передбаченим на бічній поверхні пристрою 1 для обв'язування арматурних стрижнів, або подає звуковий сигнал попередження (стадія 108). Якщо виступи (перші призначені для детектування частини) 65 детектуються в межах певного періоду часу, а саме якщо імпульсні сигнали, викликані зміною напруги, надсилаються на схему 86961 16 керування, то схема керування виносить рішення про те, що барабан 30 для дроту обертається, в той час як переривач (другий засіб детектування, безконтактний датчик) 25 спрямовує на нього світло і детектує світло, відбите від міток (других призначених для детектування частин) 53, передбачених на стійках 50 кріплення в барабані 30 для дроту (стадія 109), детектуючи таким чином мітки 53, а після цього надсилає сигнали керування на схему керування. Таким чином, схема керування підраховує число міток 53 (стадія 110). Після того, як перший виступ (перша призначена для детектування частина) 65 приходить у контакт з контактною деталлю 83 контактного датчика 80, коли в контакт з контактною деталлю 83 контактного датчика 80 приходить другий виступ (перша призначена для детектування частина) 65 і, таким чином, детектується (стадія 111), на схему керування надсилаються імпульсні сигнали, після чого детектування завершується (стадія 112). Далі схема керування підраховує кількість міток (других призначених для детектування частин) 53, які були продетектовані переривачем (другим засобом детектування, безконтактним датчиком) 25, здійснюючи ідентифікацію барабана 30 для дроту (стадія 113). Оскільки виступи (перші призначені для детектування частини) 65 створені на головному тілі 30а барабана таким чином, що вони розташовуються протилежно один одному, кількістю обертання є Уг оберту (180°), і тип барабана 30 для дроту ідентифікується за кількістю міток 53 під час цієї кількості обертання. Схема керування встановлює період постачання живлення на електродвигун 16 пристрою постачання, і електрична енергія подається на електродвигун 9. Якщо перший засіб детектування 80 не детектує наступного виступу (першої призначеної для детектування частини) 65 в межах встановленого періоду часу (стадія 115), то схема керування виносить рішення про те, що барабан 30 для дроту не обертається, і викликає випромінювання світла СВД діодом або іншим подібним приладом, передбаченим на бічній поверхні пристрою для обв'язування арматурних стрижнів, або вмикає подачу звукового сигналу попередження (стадія 116). Якщо в результаті детектування кількості обертання барабана 30 для дроту протягом цієї кількості обертання не було виявлено жодної мітки 53 (стадія 117) або якщо кількість міток 53, які було виявлено під час цієї кількості обертання, дорівнює або є більшою напередзаданої величини, наприклад, 3 (стадія 118), то схема керування викликає випромінювання світла СВД діодом або іншим подібним приладом, передбаченим на бічній поверхні пристрою 1 для обв'язування арматурних стрижнів, або вмикає подачу звукового сигналу попередження (стадія 119, стадія 120). Схема керування визначає тип барабана 30 для дроту за кількістю продетектованих міток 53 і визначає кількість постачання дроту 8 залежно від кількості обертів (кута обертання) зубчастого колеса 17 постачання дроту і крутильний момент залежно від електричної енергії, постаченої на електродвигун 9. Наприклад, якщо була виявлена одна мітка 53 17 (стадія 121), то схема керування визначає кількість А постачання дроту 8 і крутильний момент А, що прикладається до дроту 8 (стадія 122). Якщо ж було виявлено дві мітки 53 (стадія 123), то схема керування визначає кількість В постачання дроту 8 і крутильний момент В, що прикладається до дроту 8 (стадія 124). Цей процес детектування здійснюється дуже швидко, і дріт 8 просувається вперед уздовж напрямної деталі 15 без переривання руху. Після ідентифікації типу барабана 30 для дроту мітки 53 або виступи 65 служать засобами детектування обертання барабана, і мітки 53 або виступи 65 починають використовуватися в детектуванні обертання барабана 30 для дроту (стадія 125). Якщо проміжок часу Т1 з моменту останнього детектування мітки 53 або виступу 65 до детектування наступної мітки 53 або наступного виступу 65 є більшим за період Т2 (встановлений період часу) визначення похибки (стадія 126), то схема керування виносіть рішення, що барабан 30 для дроту не обертається, і викликає випромінювання світла СВД діодом або іншим подібним приладом, передбаченим на бічній поверхні пристрою 1 для обв'язування арматурних стрижнів, або вмикає подачу звукового сигналу попередження (стадія 127). Якщо вищезгаданий інтервал Т1 є коротшим за інтервал Т2 (стадія 126), то дріт 8 постачається в кількості, що залежить від типу барабана 30 для дроту, і обмотується навколо арматурних стрижнів 3 у формі петлі. Якщо кількість постаченого дроту не досягає встановленого рівня постачання А або В (стадія 128), то процес повертається на стадію 126. Якщо кількість постаченого дроту 8 досягає встановленої кількості постачання А або В (стадія 128), то постачання дроту припиняється (стадія 129) і дріт обрізається. Після цього дріт скручується електродвигуном 9 з крутильним моментом А або В, який був установлений залежно від типу барабана 30 для дроту, і, таким чином, процес обв'язування арматурних стрижнів 3 завершується (стадія 130). Отже, пристрій 1 для обв'язування арматурних стрижнів може автоматично регулювати кількість постачання дроту 8 або прикладений до нього крутильний момент у відповідності з товщиною, характеристиками та іншими особливостями дроту 8. Цілком зрозуміло, що кількість міток (других призначених для детектування частин) 53, передбачених на барабані 30 для дроту, може бути відмінною від застосованих у вищерозглянутому прикладі здійснення винаходу двох міток (або частин) і становити одну мітку, три мітки і більше. Крім того, мітки 53 можуть виконуватися не тільки із пластмаси і можуть мати форму, наприклад, світловідбивних наклейок. Виступи (перші призначені для детектування частини) 65 на барабані 30 для дроту також можуть бути в інших кількостях, відмінних двох, застосованих у розглянутому тут прикладі, тобто одного, трьох та більше виступів. У тому випадку, наприклад, якщо барабан 30 для дроту неправильно встановлений у камері 70 для утримування в розглянутому вище пристрої 1 для обв'язування арматурних стрижнів, де першим 86961 18 засобом детектування 80 є датчик безконтактного типу, наприклад, оптичний датчик, перший засіб детектування 80 може реагувати на світло, що не є відбитим від перших призначених для детектування частин барабана 30 для дроту, тобто на зовнішнє збурювальне світло, і може сприймати його як ознаку нормального обертання. Проте у пристрої 1 для обв'язування арматурних стрижнів у варіанті здійснення, описаному вище, першим засобом детектування 80 є датчик контактного типу, завдяки чому він не детектує барабан 30 для дроту, коли цей барабан неправильно встановлений у камеру 70 для утримування, дозволяючи, таким чином, виявляти існування такого ненормального стану. Крім того, замість датчика безконтактного типу (оптичного датчика, переривача) 25 для детектування міток (других призначених для детектування частин) 53 на барабані 30 для дроту, використовуваного як другий засіб детектування в камері 70 для утримування в головному тілі 2 пристрою для обв'язування, може використовуватися датчик контактного типу (перемикач), а другими призначеними для детектування частинами замість міток можуть при цьому служити опуклі або увігнуті частини, що дозволяє ідентифікувати барабан для дроту за допомогою двох контактних датчиків. Далі, замість контактного датчика (перемикача) 80 для детектування виступів (перших призначених для детектування частин) 65 на барабані 30 для дроту в ролі першого засобу детектування в камері 70 для утримування в головному тілі 2 пристрою для обв'язування, може використовуватися датчик безконтактного типу (оптичний датчик, переривач), а в ролі перших призначених для детектування частин при цьому замість опуклих частин і увігнутих частин можуть служити мітки, що таким чином дозволяє ідентифікувати тип барабана 30 для дроту за допомогою двох датчиків безконтактного типу. Корисний ефект винаходу Пристрій 1 для обв'язування арматурних стрижнів згідно з даним винаходом дозволяє детектувати кількість обертання барабана для дроту за допомогою першого засобу детектування і певну кількість призначених для детектування частин барабана для дроту за допомогою другого засобу детектування, надаючи, таким чином, перевагу в можливості ідентифікувати тип барабана для дроту і регулювати кількість постачання дроту, намотаного на цей барабан, та крутильний момент, що прикладається до цього дроту. Зокрема, детектування кількості обертання барабана для дроту в даному пристрої здійснюється шляхом детектування перших призначених для детектування частин на барабані для дроту першим засобом детектування, причому коли першими призначеними для детектування частинами є опуклі частини або увігнуті частини, першим засобом детектування може служити датчик контактного типу, надаючи перевагу в можливості забезпечення достовірного детектування перших призначених для детектування частин. Барабан для дроту, використовуваний у пристрої для обв'язування арматурних стрижнів згідно 19 з даним винаходом, містить перші призначені для детектування частини, що детектуються першим засобом детектування пристрою для обв'язування арматурних стрижнів, і другі призначені для детектування частини, що детектуються другим засобом детектування пристрою для обв'язування арматурних стрижнів, де забезпечуються переваги в тому, що кількість обертання вищезгаданого барабана визначається шляхом детектування перших призначених для детектування частин першим засобом детектування, а тип барабана для дроту визначається шляхом детектування других призначених для детектування частин другим засобом детектування. Зокрема, першими призначеними для детектування частинами можуть бути опуклі частини або увігнуті частини, детектування яких здійснюється датчиком контактного типу, а другими призначеними для детектування частинами можуть бути мітки, детектування яких здійснюється датчиком безконтактного типу, що дає перевагу в можливості забезпечення достовірної ідентифікації типу барабана для дроту. Крім того, перевагою даного винаходу є те, що користувач може ідентифікувати тип барабана для дроту за зовнішнім виглядом других призначених для детектування частин (наприклад, за кількістю міток) на барабані для дроту. Процес ідентифікації барабана для дроту, використовуваний у пристрої для обв'язування арматурних стрижнів згідно з даним винаходом, дозволяє визначати кількість обертання барабана для дроту і число призначених для детектування частин на цьому барабані при детектуванні кількості обертання барабана для дроту, надаючи перевагу в тому, що при цьому не потребується як фактори ідентифікації барабана для дроту використовувати швидкість обертання і час роботи цього барабана. Таким чином, даний процес дозволяє ідентифікувати барабан для дроту навіть, якщо цей барабан обертається з дуже великою або дуже малою швидкістю. Крім того, запропонований процес не потребує визначати кількість призначених для детектування частин протягом інтервалу часу обертання барабана для дроту, що дозволяє забезпечувати достовірну ідентифікацію. Ідентифікуючи таким чином тип барабана для дроту, можна ав 86961 20 томатично регулювати кількість постачання дроту і величину прикладеного до нього крутильного моменту, що дає перевагу в уникненні необхідності ручного регулювання. Позиції на фігурах креслення 1 - пристрій для обв'язування арматурних стрижнів; 2 - головне тіло пристрою для обв'язування арматурних стрижнів; 3 - арматурні стрижні; 5 - упорні пластинчаті деталі; 6 - проріз для захоплення дроту; 7 - скручувальний захват; 8 - дріт; 9 електродвигун; 10 механізм зворотнопоступового руху; 11 - пусковий гачок; 12 - канал перепускання дроту; 15 - напрямна деталь; 16 двигун (пристрій постачання); 17 - зубчасте колесо (постачальне колесо); 20 - мікровимикач; 21 - засоби захоплення і відрізання дроту; 22 -кришка; 23 - вал кріплення барабана; 24 - стопор барабана; 25 - переривач (другий засіб детектування, безконтактний датчик); 30 - барабан для дроту, 30а головне тіло барабана; 31 - втулка; 32 - фланець; 33 - фланець; 34 - стопорна собачка; 35 - вікно для введення дроту; 36 - отвір для введення дроту; 40 - внутрішній циліндр; 41 - один кінець; 42 - інший кінець; 43 - бічна поверхня; 45 - монтажний отвір; 46 - бічна стінка; 47 -внутрішня поверхня; 49 - увігнута частина; 50 - стійки кріплення; 51 - вільні кінці; 52 -монтажні отвори; 53 - мітки (другі призначені для детектування частини); 55 - монтажна вісь; 56 - відбивна пластина; 57 - увігнута частина; 58 - маточина; 59 - зовнішня периферійна крайка; 60 - конусна поверхня; 61 - внутрішня периферійна крайка; 62 -ступінчата заглибина; 65 - виступи (перші призначені для детектування частини); 66 похилий край; 67 - маточина; 68 - отвір; 70 - камера для утримування; 72 - передня стінка; 73 - нижня стінка; 75 - бічна стінка; 76 - виступ; 77 - отвір для розміщення датчика; 78 - вікно; 80 - перемикач (перший засіб детектування, контактний датчик); 81 -опорний вал; 82 - коливний елемент; 83 - контактна деталь; 85 - еластичний елемент; 86 - магнітна деталь; 87 - Hall 1С; 89 - еластична деталь; 90 - вікно. Даний винахід може застосовуватися в пристрої для обв'язування арматурних стрижнів і в барабані для дроту, що використовується в такому пристрої. 21 86961 22 23 86961 24 25 86961 26 27 86961 28 29 86961 30 31 Комп’ютерна верстка Г. Паяльніков 86961 Підписне 32 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
