Пристрій для виготовлення витих виробів із дроту

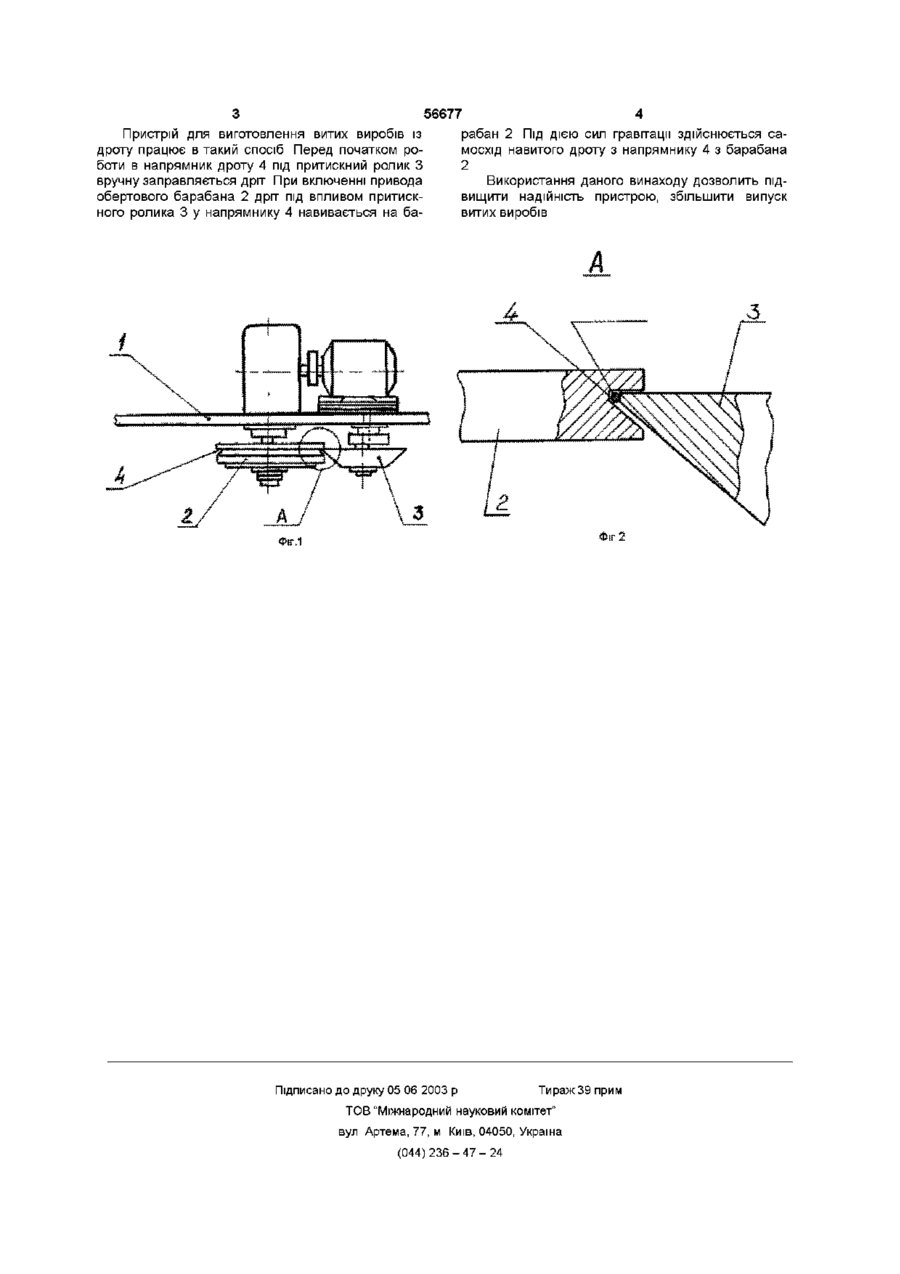

Пристрій для виготовлення витих виробів із дроту, який містить нерухому основу, привідний обертовий барабан, притискні ролики, напрямляч подачі дроту, який відрізняється тим, що барабан установлений під основою з вертикальною віссю обертання, а формоутворювач виконаний з напрямляча та притискного ролика, причому напрямляч виконаний на обертовому барабані у вигляді кільцевої канавки трапецеїдальної форми, у яку входить дріт, що притискається роликом подачі, а форма крайки ролика повторює форму напрямляча Винахід відноситься до станків для виготовлення витих виробів із дроту, наприклад, бухт необхідного діаметра і може використовуватися в прокатному виробництві для ув'язування і транспортування пакетів сортового прокату, труб, а також їхньому навантаженню в залізничні вагони та для інших цілей Найбільш близьким по сукупності ознак до рішення, що заявляється, є пристрій для виготовлення витих виробів із дроту, що містить змонтований на нерухомій підставі обертовий диск з отворами, у яких встановлені і закріплені пальці, постачені для фіксації кінця дроту прорізами і важелем, шарнірне закріпленим на диску з можливістю коливання і несучим принаймні один із виганальних пальців і стопорний пристрій, що фіксує його щодо диска (А С, СРСР №724252 МКВ 7 В 21 F30, 110, опубліковане 30,08 80 р) Недоліком цього пристрою є складність реалізації функції зняття готового виробу В основу винаходу поставлено задачу удосконалення пристрою для виготовлення витих виробів із дроту шляхом запровадження нових приладів, що дозволило б при використанні винаходу забезпечити досягнення технічного результату, що полягає у забезпеченні самосхіду навитого виробу під дією сил гравітації і, як слідство, підвищенні надійності пристрою, збільшенні випуску витих виробів Зазначений технічний результат - гарантований самосхід навитого виробу під дією сил граві тації - досягається тим, що у відомому пристрою для виготовлення витих виробів із дроту, який містить нерухому підставу, приводний обертовий барабан, притискні ролики, напрямник подачі дроту, згідно пропонованому рішенню, барабан установлений під підставою з вертикальною віссю обертання, а формоутворювач виконаний з напрямника і притискного ролика, причому напрямник виконаний на обертовому барабані у виді кільцевої канавки трапецеїдальної форми, у яку входить дріт, що притискається роликом подачі, а форма крайки ролика повторює форму напрямника Між сукупністю суттєвих ознак пропонованого технічного рішення та технічним результатом, що досягається, існує причинно-наслідковий зв'язок Так, виконання пристрою для виготовлення витих виробів із дроту з нерухомої підстави, приводного обертового барабану, притискного ролика, направник подачі дроту, при цьому барабан установлений під підставою з вертикальною віссю обертання, а формоутворювач виконаний з напрямника і притискного ролика, дозволить забезпечити самосхід навитого виробу, підвищити надійність пристрою, збільшить випуск витих виробів Суть винаходу пояснюється графічним матеріалом, на якому на фіг 1 зображений загальний вид пристрою для виготовлення витих виробів із дроту, на фіг 2 - напрямник та притискний ролик Пристрій складається з нерухомої підстави 1, приводного обертового барабана 2, притискного ролика 3 із напрямником дроту 4 (О (О ю Пристрій для виготовлення витих виробів із дроту працює в такий спосіб Перед початком роботи в напрямник дроту 4 під притискний ролик З вручну заправляється дріт При включенні привода обертового барабана 2 дріт під впливом притискного ролика 3 у напрямнику 4 навивається на ба 56677 рабан 2 Під ДІЄЮ СИЛ гравітації здійснюється самосхід навитого дроту з напрямнику 4 з барабана 2 Використання даного винаходу дозволить підвищити надійність пристрою, збільшити випуск витих виробів Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
