Стенд для намотування дроту на барабан
Формула / Реферат
1. Стенд для намотування дроту на барабан, що містить барабан, забезпечений приводом обертання, і механізм розкладання дроту на барабані, який включає електродвигун і пристрій для розкладання дроту, що кінематично з'єднаний з електродвигуном, який відрізняється тим, що пристрій для розкладання дроту на барабані включає шків, установлений на вихідному валу електродвигуна із закріпленим, за допомогою декількох витків на його циліндричній частині, нескінченним тросиком, що огинає для натягнення два підпружинені блоки, розташовані по обидві сторони шківа на лінії, яка перпендикулярна осі вихідного вала електродвигуна, при цьому нескінченний тросик, який просунуто крізь отвори в планці, що жорстко з'єднана з вертикальною віссю, взаємодіє з кареткою для фіксації дроту, рознімно закріпленою на вертикальній осі, причому вертикальна вісь установлена в підшипнику, що вільно розташований в напрямному пазу стола з можливістю зворотно-поступального переміщення вздовж його подовжньої осі, а електродвигун виконано з можливістю реверсу за допомогою кінцевих електровимикачів, встановлених з можливістю взаємодії з кронштейном, який жорстко прикріплено до планки, з'єднаної з вертикальною віссю каретки.
2. Стенд за п.1, який відрізняється тим, що подовжня вісь напрямного паза стола розташована паралельно осі барабана для намотування дроту.
3. Стенд за п.1, який відрізняється тим, що кінцеві електровимикачі установлено по лінії, яка паралельна подовжній осі напрямного паза стола.
4. Стенд за п.1, який відрізняється тим, що величина ходу каретки дорівнює довжині ряду дроту, який намотується на барабан.
5. Стенд за п.1, який відрізняється тим, що шків, який установлено на вихідному валу електродвигуна, і обидва блоки розташовано на одній лінії.
Текст

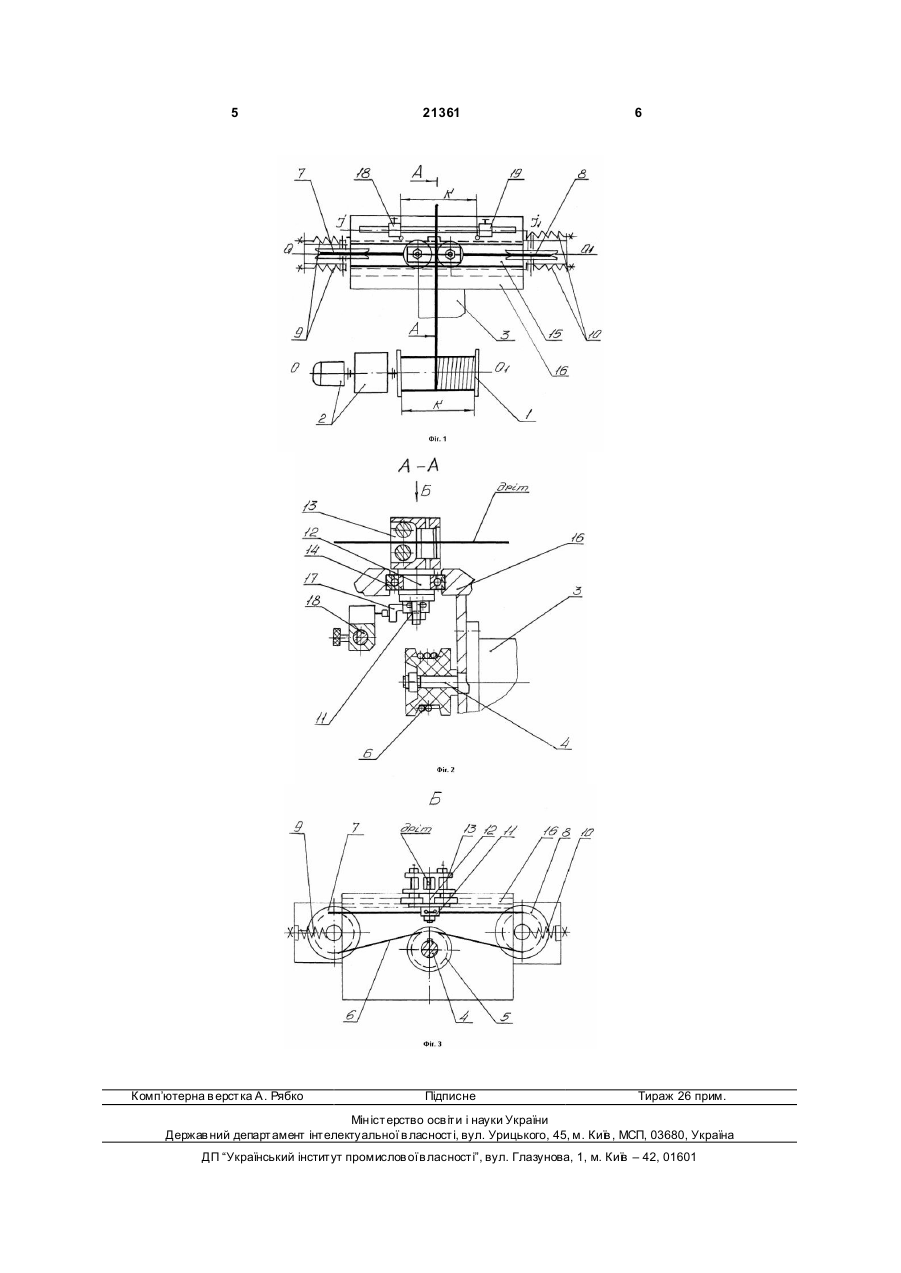

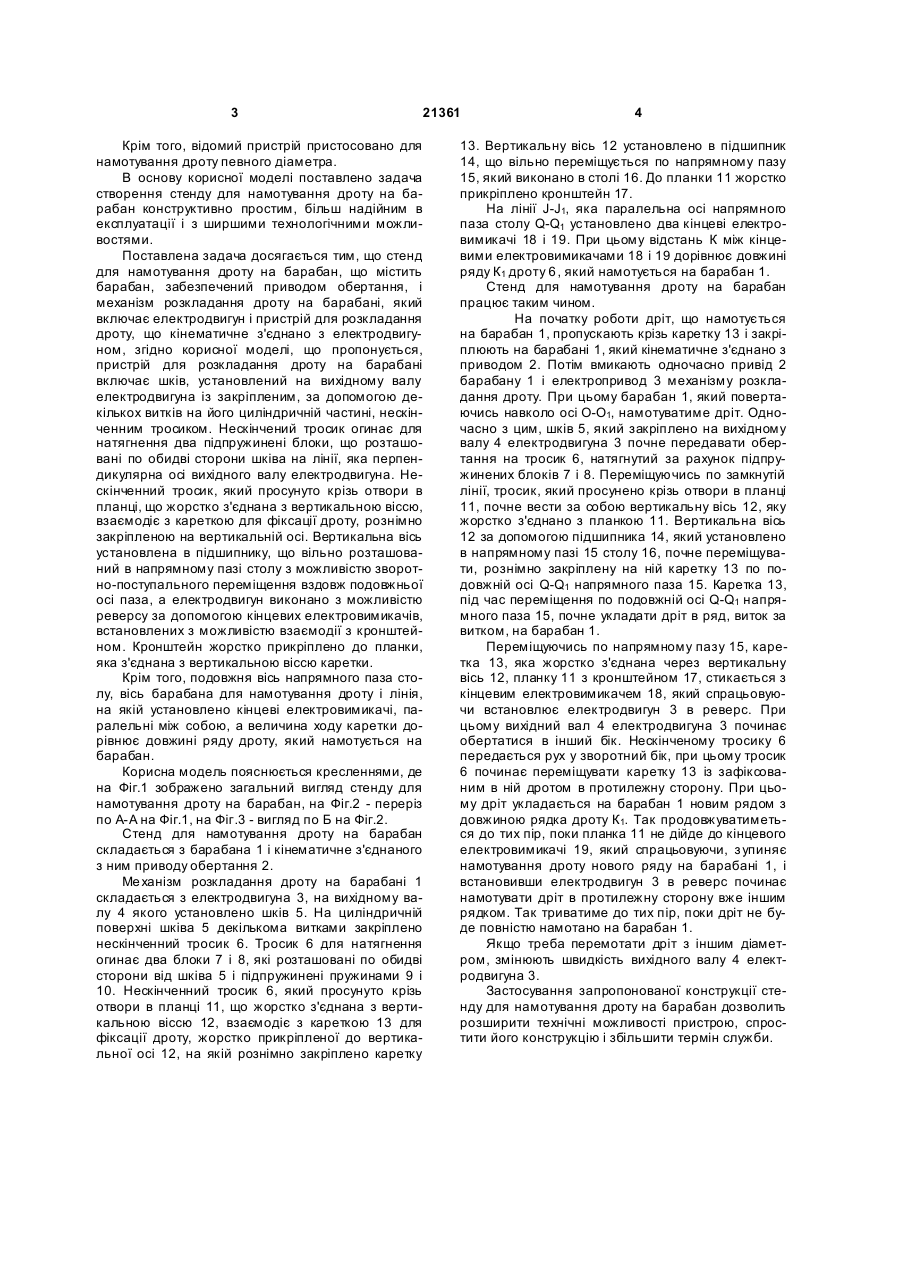

1. Стенд для намотування дроту на барабан, що містить барабан, забезпечений приводом обертання, і механізм розкладання дроту на барабані, який включає електродвигун і пристрій для розкладання дроту, що кінематично з'єднаний з електродвигуном, який відрізняється тим, що пристрій для розкладання дроту на барабані включає шків, установлений на вихідному валу електродвигуна із закріпленим, за допомогою декількох витків на його циліндричній частині, нескінченним тросиком, що огинає для натягнення два підпружинені блоки, розташовані по обидві сторони шківа на лінії, яка перпендикулярна осі вихідного вала електродвигуна, при цьому нескінченний тросик, який просунуто крізь отвори в планці, що жорстко з'єднана з U 2 (19) 1 3 21361 Крім того, відомий пристрій пристосовано для намотування дроту певного діаметра. В основу корисної моделі поставлено задача створення стенду для намотування дроту на барабан конструктивно простим, більш надійним в експлуатації і з ширшими технологічними можливостями. Поставлена задача досягається тим, що стенд для намотування дроту на барабан, що містить барабан, забезпечений приводом обертання, і механізм розкладання дроту на барабані, який включає електродвигун і пристрій для розкладання дроту, що кінематичне з'єднано з електродвигуном, згідно корисної моделі, що пропонується, пристрій для розкладання дроту на барабані включає шків, установлений на вихідному валу електродвигуна із закріпленим, за допомогою декількох витків на його циліндричній частині, нескінченним тросиком. Нескінчений тросик огинає для натягнення два підпружинені блоки, що розташовані по обидві сторони шківа на лінії, яка перпендикулярна осі вихідного валу електродвигуна. Нескінченний тросик, який просунуто крізь отвори в планці, що жорстко з'єднана з вертикальною віссю, взаємодіє з кареткою для фіксації дроту, рознімно закріпленою на вертикальній осі. Вертикальна вісь установлена в підшипнику, що вільно розташований в напрямному пазі столу з можливістю зворотно-поступального переміщення вздовж подовжньої осі паза, а електродвигун виконано з можливістю реверсу за допомогою кінцевих електровимикачів, встановлених з можливістю взаємодії з кронштейном. Кронштейн жорстко прикріплено до планки, яка з'єднана з вертикальною віссю каретки. Крім того, подовжня вісь напрямного паза столу, вісь барабана для намотування дроту і лінія, на якій установлено кінцеві електровимикачі, паралельні між собою, а величина ходу каретки дорівнює довжині ряду дроту, який намотується на барабан. Корисна модель пояснюється кресленнями, де на Фіг.1 зображено загальний вигляд стенду для намотування дроту на барабан, на Фіг.2 - переріз по А-А на Фіг.1, на Фіг.3 - вигляд по Б на Фіг.2. Стенд для намотування дроту на барабан складається з барабана 1 і кінематичне з'єднаного з ним приводу обертання 2. Ме ханізм розкладання дроту на барабані 1 складається з електродвигуна 3, на вихідному валу 4 якого установлено шків 5. На циліндричній поверхні шківа 5 декількома витками закріплено нескінченний тросик 6. Тросик 6 для натягнення огинає два блоки 7 і 8, які розташовані по обидві сторони від шківа 5 і підпружинені пружинами 9 і 10. Нескінченний тросик 6, який просунуто крізь отвори в планці 11, що жорстко з'єднана з вертикальною віссю 12, взаємодіє з кареткою 13 для фіксації дроту, жорстко прикріпленої до вертикальної осі 12, на якій рознімно закріплено каретку 4 13. Вертикальну вісь 12 установлено в підшипник 14, що вільно переміщується по напрямному пазу 15, який виконано в столі 16. До планки 11 жорстко прикріплено кронштейн 17. На лінії J-J1, яка паралельна осі напрямного паза столу Q-Q1 установлено два кінцеві електровимикачі 18 і 19. При цьому відстань К між кінцевими електровимикачами 18 і 19 дорівнює довжині ряду К1 дроту 6 , який намотується на барабан 1. Стенд для намотування дроту на барабан працює таким чином. На початку роботи дріт, що намотується на барабан 1, пропускають крізь каретку 13 і закріплюють на барабані 1, який кінематичне з'єднано з приводом 2. Потім вмикають одночасно привід 2 барабану 1 і електропривод 3 механізму розкладання дроту. При цьому барабан 1, який повертаючись навколо осі О-О1, намотуватиме дріт. Одночасно з цим, шків 5, який закріплено на вихідному валу 4 електродвигуна 3 почне передавати обертання на тросик 6, натягнутий за рахунок підпружинених блоків 7 і 8. Переміщуючись по замкнутій лінії, тросик, який просунено крізь отвори в планці 11, почне вести за собою вертикальну вісь 12, яку жорстко з'єднано з планкою 11. Вертикальна вісь 12 за допомогою підшипника 14, який установлено в напрямному пазі 15 столу 16, почне переміщувати, рознімно закріплену на ній каретку 13 по подовжній осі Q-Q1 напрямного паза 15. Каретка 13, під час переміщення по подовжній осі Q-Q1 напрямного паза 15, почне укладати дріт в ряд, виток за витком, на барабан 1. Переміщуючись по напрямному пазу 15, каретка 13, яка жорстко з'єднана через вертикальну вісь 12, планку 11 з кронштейном 17, стикається з кінцевим електровимикачем 18, який спрацьовуючи встановлює електродвигун 3 в реверс. При цьому вихідний вал 4 електродвигуна 3 починає обертатися в інший бік. Нескінченому тросику 6 передається рух у зворотний бік, при цьому тросик 6 починає переміщувати каретку 13 із зафіксованим в ній дротом в протилежну сторону. При цьому дріт укладається на барабан 1 новим рядом з довжиною рядка дроту К1. Так продовжуватиметься до тих пір, поки планка 11 не дійде до кінцевого електровимикачі 19, який спрацьовуючи, з упиняє намотування дроту нового ряду на барабані 1, і встановивши електродвигун 3 в реверс починає намотувати дріт в протилежну сторону вже іншим рядком. Так триватиме до тих пір, поки дріт не буде повністю намотано на барабан 1. Якщо треба перемотати дріт з іншим діаметром, змінюють швидкість вихідного валу 4 електродвигуна 3. Застосування запропонованої конструкції стенду для намотування дроту на барабан дозволить розширити технічні можливості пристрою, спростити його конструкцію і збільшити термін служби. 5 Комп’ютерна в ерстка А. Рябко 21361 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBench for wire spooling
Назва патенту російськоюСтенд для намотки провода на барабан
МПК / Мітки
МПК: B65H 54/02, B21C 47/02
Мітки: стенд, дроту, барабан, намотування
