F27B 7/22 — обертові барабани; опори для них

Номер патенту: 107295

Опубліковано: 25.05.2016

Автори: Мікульонок Ігор Олегович, Щербина Валерій Юрійович, Дегодя Тетяна Василівна

МПК: F27B 7/22

Мітки: обертового, опорний, барабана, пристрій

Формула / Реферат:

1. Опорний пристрій обертового барабана, що містить раму з увігнутою опорною поверхнею, а також встановлені на ній ролики, осі яких попарно з'єднані між собою поздовжніми елементами, який відрізняється тим, що кожний з поздовжніх елементів виконано регульованої довжини.2. Пристрій за п. 1, який відрізняється тим, що кожний з поздовжніх елементів виконано у вигляді щонайменше двох телескопічних труб.3. Пристрій за п. 1, який...

Номер патенту: 107294

Опубліковано: 25.05.2016

Автори: Мікульонок Ігор Олегович, Щербина Валерій Юрійович, Дегодя Тетяна Василівна

МПК: F27B 7/22

Мітки: барабана, бандаж, обертового

Формула / Реферат:

1. Бандаж обертового барабана, що виконаний у вигляді кільця із внутрішньою, опорною та двома боковими поверхнями, а також містить розташоване на бандажі теплоізоляційне покриття, який відрізняється тим, що теплоізоляційне покриття розташоване на бокових поверхнях бандажа.2. Бандаж за п. 1, який відрізняється тим, що теплоізоляційне покриття виконане знімним.

Номер патенту: 109741

Опубліковано: 25.09.2015

Автори: Фонтен Дамьєн, Девро Себастьян

МПК: F27B 7/22, F27B 7/38, F27D 1/12 ...

Мітки: пристрій, випалювальної, печі, допомогою, холодним, повітрям, продування, охолодження, обертової, отвору

Формула / Реферат:

1. Пристрій (100) для охолодження отвору обертової випалювальної печі (1) за допомогою продування холодним повітрям, при цьому згадана випалювальна піч містить металевий барабан (3), облицьований всередині вогнетривким матеріалом (73), при цьому згаданий барабан (3) встановлений з можливістю обертання відносно каркаса випалювальної печі, яка виконана з можливістю введення в неї і випалювання у ній матеріалів,при цьому згаданий...

Номер патенту: 84036

Опубліковано: 10.10.2013

Автори: Дзюбик Андрій Романович, Кузьо Ігор Володимирович, Дзюбик Людмила Володимирівна

МПК: F27B 7/22

Мітки: багатоопорної, балкової, прямолінійності, спосіб, конструкції, забезпечення

Формула / Реферат:

Спосіб забезпечення прямолінійності багатоопорної балкової конструкції, що передбачає послідовне регулювання опор у вертикальній площині до забезпечення її прямолінійності, який відрізняється тим, що до переміщення опор у вертикальній площині вимірюють відхилення опор балкової конструкції від прямолінійності, вертикально зміщують кожну із опор на задану величину, вимірюють відхилення опор від прямолінійності після проведення їх вертикальних...

Номер патенту: 83440

Опубліковано: 10.09.2013

Автор: Бесцінний Андрій Іванович

МПК: F27B 7/22

Мітки: барабана, пристрій, опорний

Формула / Реферат:

Опорний пристрій барабана, що містить бандаж, по периметру якого рівномірно розміщені опорні ролики, опорну раму та станину, який відрізняється тим, що опорні ролики встановлені в отвори кільцевого сепаратора, що охоплює бандаж з зазором, з однаковим кутовим кроком.

Номер патенту: 81643

Опубліковано: 10.07.2013

Автор: Безцінний Андрій Іванович

МПК: F27B 7/22

Мітки: обертового, пристрій, опорний, барабана

Формула / Реферат:

Опорний пристрій обертового барабана, що містить опорні ролики з осями, встановлені в корпусах, розташованих на рамі і з'єднаних між собою пружним зв'язком, який відрізняється тим, що пружний зв'язок виконаний у вигляді амортизаторів, встановлених між основною і допоміжною рамами під кутом до вертикальної осі опорного пристрою, при якому головна вісь жорсткості амортизаторів проходить через центр його тяжіння.

Номер патенту: 70931

Опубліковано: 25.06.2012

Автори: Танцура Тимофій Олегович, Бельмас Іван Васильович, Білоус Михайло Олегович

МПК: F27B 7/22

Мітки: обертового, осі, спосіб, забезпечення, прямолінійності, багатоопорного, обертання, агрегату

Формула / Реферат:

Спосіб забезпечення прямолінійності осі обертання багатоопорного обертового агрегату, що передбачає використання опор як пружних елементів, визначення навантажень, яке діє на них, визначення пружних деформацій опор та регулювальних переміщень у вертикальній площині, здійснених з урахуванням визначених пружних деформацій опор до забезпечення прямолінійності осі обертання, який відрізняється тим, що навантаження на опори, їх пружні деформації,...

Номер патенту: 64152

Опубліковано: 25.10.2011

Автори: Новохатська Юлія Миколаївна, Храпійчук Тетяна Іванівна, Щербина Валерій Юрійович

МПК: F27B 7/22

Мітки: обертової, бандаж, печі

Формула / Реферат:

1. Бандаж обертової печі, що містить зовнішню та внутрішню поверхні бандажа і кільцеві проточки, заповнені теплоізоляційним матеріалом, який відрізняється тим, що зовнішня поверхня бандажа виконана із захисного зносостійкого матеріалу з високим тепловим опором.2. Бандаж обертової печі за п. 1, який відрізняється тим, що в захисному зносостійкому матеріалі виконані комірки прямокутної форми, наповнені волокнистим теплоізоляційним...

Номер патенту: 62253

Опубліковано: 25.08.2011

Автори: Кузьо Ігор Володимирович, Дзюбик Людмила Володимирівна

МПК: F27B 7/22

Мітки: багатоопорного, спосіб, осі, агрегату, забезпечення, прямолінійності, обертання, обертового

Формула / Реферат:

Спосіб забезпечення прямолінійності осі обертання багатоопорного обертового агрегату, що передбачає регулювальні переміщення опор у вертикальній площині, який відрізняється тим, що опори обертового агрегату вибирають як пружні елементи, визначають навантаження, яке діє на них, визначають пружні деформації опор, а регулювальні переміщення у вертикальній площині здійснюють із врахуванням визначених пружних деформацій опор до забезпечення...

Номер патенту: 91086

Опубліковано: 25.06.2010

Автори: Шевченко Георгій Тарасович, Кузьо Ігор Володимирович

МПК: F27B 7/22

Мітки: обертової, печі, визначення, фундаментних, спосіб, положення, рам

Формула / Реферат:

Спосіб визначення положення фундаментних рам обертової печі, який полягає в тому, що встановлюють за однією із крайніх опор електронний нівелір так, щоб його візирний промінь проходив над обробленими поверхнями фундаментних рам паралельно плановій проекції осі обертання печі на крайніх опорах, встановлюють на краях оброблених поверхонь рам крайніх опор рейки і нахиляють нівелір так, щоб відлік рейок був однаковим, переставляють рейки на...

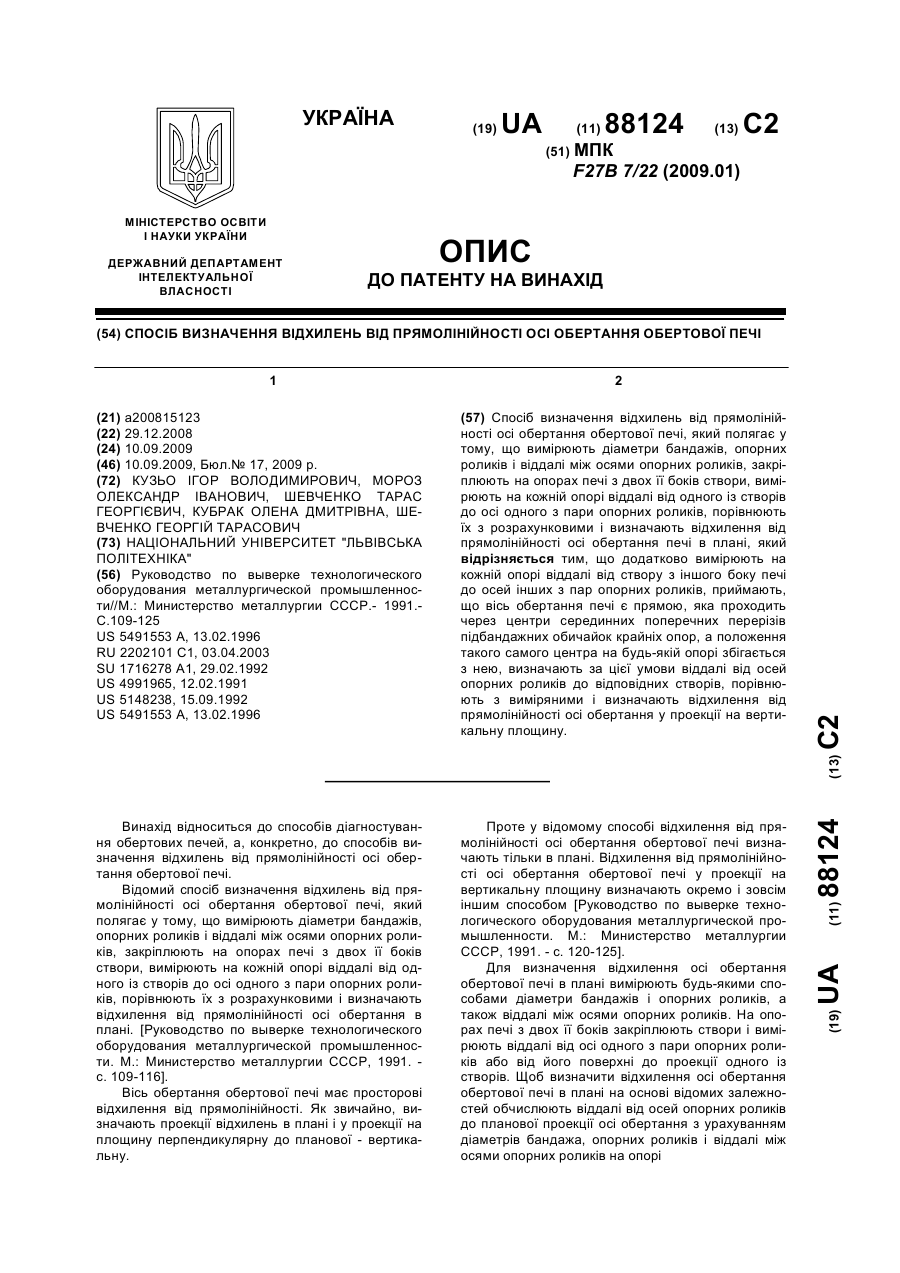

Номер патенту: 88124

Опубліковано: 10.09.2009

Автори: Кузьо Ігор Володимирович, Шевченко Георгій Тарасович, Кубрак Олена Дмитрівна, Шевченко Тарас Георгієвич, Мороз Олександр Іванович

МПК: F27B 7/22

Мітки: відхилень, обертової, спосіб, осі, визначення, обертання, прямолінійності, печі

Формула / Реферат:

Спосіб визначення відхилень від прямолінійності осі обертання обертової печі, який полягає у тому, що вимірюють діаметри бандажів, опорних роликів і віддалі між осями опорних роликів, закріплюють на опорах печі з двох її боків створи, вимірюють на кожній опорі віддалі від одного із створів до осі одного з пари опорних роликів, порівнюють їх з розрахунковими і визначають відхилення від прямолінійності осі обертання печі в плані, який...

Номер патенту: 84573

Опубліковано: 10.11.2008

Автор: Білецький Семен Михайлович

МПК: F27B 7/22

Мітки: опора, печі, обертової

Формула / Реферат:

1. Роликоопора обертової печі, яка включає раму з роликами і передає навантаження від корпусу печі на фундамент через пневмоподушки і шарнір упора, яка відрізняється тим, що вона виконана однороликовою з роміщенням ролика на рамі таким чином, що зона контакту між бандажем і роликом і зона контакту шарового упору між фундаментом і рамою розміщені по різні боки від вертикальної площини, яка проходить через повздовжню вісь корпусу печі.2....

Номер патенту: 62931

Опубліковано: 15.01.2004

Автори: Меттаван П'єр (помер), Шьєлен Ален

МПК: F16C 13/02, F27B 7/22

Мітки: барабана, опорний, обертальний, барабан, пристрій, обертального

Формула / Реферат:

1. Опорний пристрій (1) для обертального барабана (2), як, наприклад, піч, сушарка, охолоджувач, який містить щонайменше один ролик (3), встановлений на щонайменше двох підшипниках (5, 5') з можливістю обертання навколо своєї осі (4) та взаємодії із вказаним барабаном (2), який відрізняється тим, що він містить:- каркас (7), до якого прикріплені вказані підшипники (5, 5'), встановлений на опорному елементі з можливістю коливання...

Номер патенту: 48480

Опубліковано: 15.08.2002

Автори: Боднар Юрій Іванович, Ванкевич Петро Іванович

МПК: F27B 7/22

Мітки: теплотехнічного, кріплення, корпусі, бандажа, вузол, агрегата, обертового

Формула / Реферат:

Вузол кріплення бандажа на корпусі обертового теплотехнічного агрегата, що виконаний у вигляді пластин, рівномірно розміщених по колу, які виступають за торці бандажа, який відрізняється тим, що кожна пластина розміщена в окремому кронштейні жолобоподібного поперечного профілю з зазором, рівним різниці радіальних температурних деформацій корпуса і бандажа, причому кронштейни мають упори.

Номер патенту: 45684

Опубліковано: 15.04.2002

Автори: Ванкевич Петро Іванович, Добрянська Любов Олександрівна, Затхей Богдан Ілліч, Семерак Михайло Михайлович

МПК: F27B 7/22

Мітки: теплотехнічного, обертового, агрегату, опора

Формула / Реферат:

Опора обертового теплотехнічного агрегату, що містить бандаж, по периметру якого рівномірно розміщені опорні ролики, та станину, встановлену на опорній рамі, яка відрізняється тим, що бандаж має П - подібний переріз, а опорні ролики насаджені на сферичні підшипники, які встановлені на осях, закріплених в бокових стінках бандажа.

Номер патенту: 39215

Опубліковано: 15.06.2001

Автор: Петерсен Джон

МПК: F16C 13/02, F27B 7/22

Мітки: барабан, обертовий

Формула / Реферат:

1. Вращающийся барабан, например, вращающаяся об­жиговая печь, который установлен по существу концентрично внутри бандажного кольца при помощи расположенных по обе стороны бандажного кольца, предпочтительно попарно, и простирающихся в осевом направлении кронштейнов, которые закреплены на бандажном кольце и которые своими свободными концами упираются в торцевые поверхности стопорных элементов, закрепленных на обечайке барабана, в результате...

Номер патенту: 14000

Опубліковано: 25.04.1997

Автор: Рахманов Микола Миколайович

МПК: F27B 7/22

Мітки: опора, обертової, печі

Формула / Реферат:

Опора вращающейся печи, содержащая гори­зонтальную раму, опорные ролики с осями, уста­новленными в корпусах, соединенных между собой упругой связью и выполненных подвижными в по­перечных направляющих рамы, отличающаяся тем, что упругая связь выполнена в виде листовой рессоры, состоящей из параллельно расположен­ных пластин, каждая из которых имеет посередине коленообразную часть, концы пластин шарнирно закреплены.

Номер патенту: 13795

Опубліковано: 25.04.1997

Автор: Рахманов Микола Миколайович

МПК: F27B 7/22

Мітки: печі, обертової, опора

Формула / Реферат:

Опора вращающейся печи, содержащая опорные ролики с размещенными на их осях под­шипниками, установленными в корпусах, выпол­ненными подвижными, снабженными упругими элементами, расположенными на раме, отличаю­щаяся тем, что оси роликов с подшипниками уста­новлены в поворотных рычагах, каждый из которых жестко соединен с трубой, внутри трубы расположен упругий элемент в видеторсиона, один конец последнего закреплен в трубе, а другой в корпусе...
