Пастка для уловлювання лісових, садових та сільськогосподарських шкідливих комах і спосіб уловлювання та утилізації таких шкідників

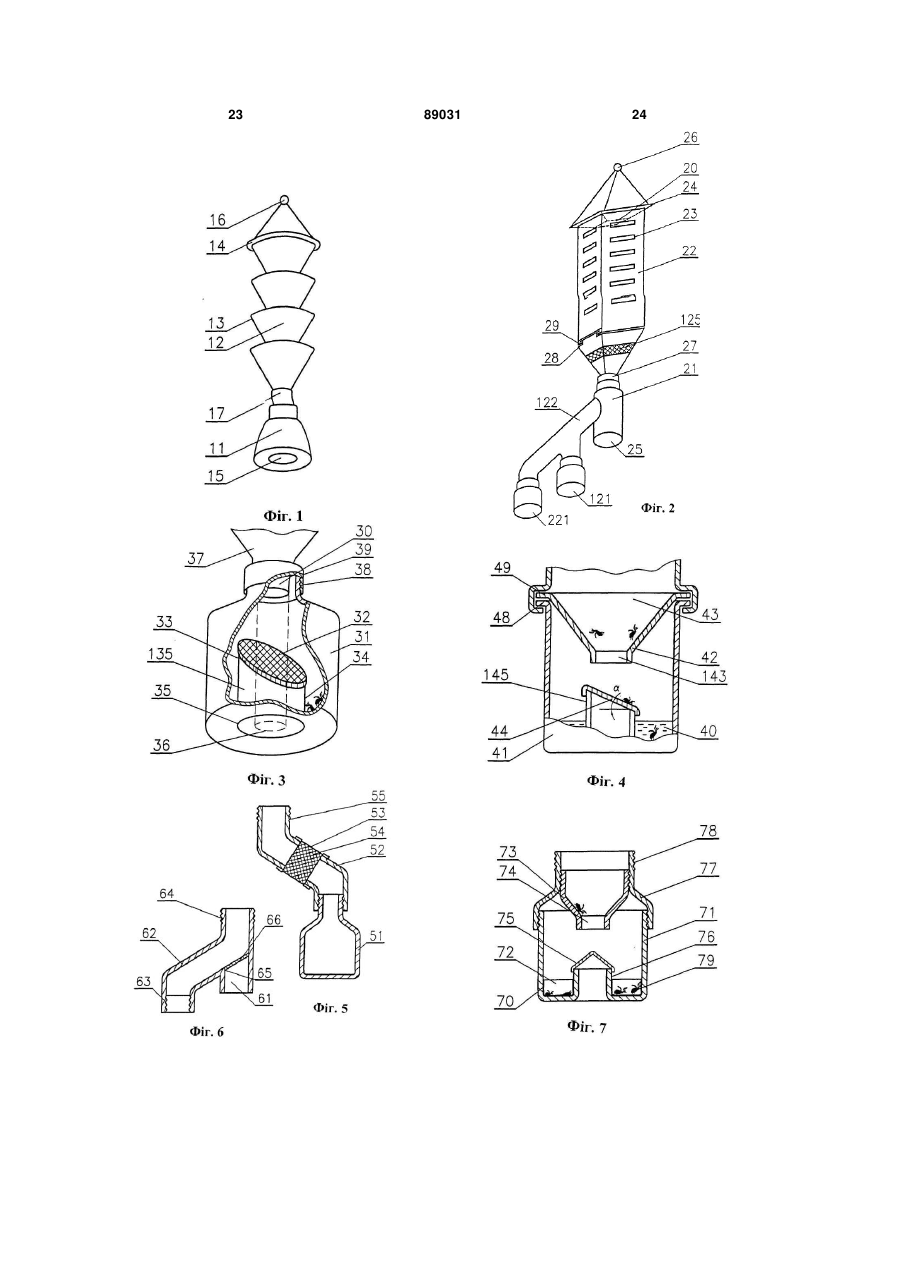

1. Пастка для уловлювання лісових, садових і сільськогосподарських комах-шкідників, яка включає уловлювальну секцію (12, 37, 43), що має випускний отвір (143), і ємність (11, 31, 41) для утилізації пійманих шкідників, яка відрізняється тим, що пристрій (17, 32, 42) для відділення пійманих комах від води та дрібних забруднень розташовано на шляху просування пійманих комах, який проходить від випускного отвору (143) уловлювальної секції (12, 37, 43) до ємності (11, 31, 41) так, що вода, що потрапляє в пастку, не потрапляє до ємності (11, 31, 41) для утилізації пійманих шкідників. 2. Пастка за п. 1, яка відрізняється тим, що пристрій для відділення пійманих комах від води та дрібних забруднень розташовано між випускним отвором (143) уловлювальної секції (43) і ємністю (41). 3. Пастка за п. 1, яка відрізняється тим, що пристрій для відділення пійманих комах від води та дрібних забруднень має форму лійки (135), яка має впускний отвір, закритий сіткою (32), і випускний отвір (36), розташовані поза ємністю (31) для утилізації пійманих комах, у якій впускний отвір розташований під випускним отвором уловлювальної секції (37). 2 (19) 1 3 89031 4 ні в бічних стінках ємності, у якій впускний отвір 23. Пастка за п. 22, яка відрізняється тим, що над лійки розташований під випускним отвором уловуловлювальною секцією (417) установлений дах лювальної секції пастки та за розміром є не мен(41). шим, ніж такий випускний отвір уловлювальної 24. Пастка за п. 23, яка відрізняється тим, що секції. простір між уловлювальною секцією та дахом 11. Пастка за п. 1, яка відрізняється тим, що приутворює зону входу (411), що забезпечує більш стрій для відділення пійманих комах від води та просте проникнення в пастку. дрібних забруднень являє собою сітку (92), уста25. Пастка за п. 22, яка відрізняється тим, що новлену між бічною стінкою та похилою перегороуловлювальна секція і ємність для пійманих шкіддкою (94), яка виступає за межі ємності через отвір ливих комах накрита сітчастим мішком (526), веру бічній стінці ємності (91). хні краї якого щільно прикріплені до зовнішніх кра12. Пастка за п. 11, яка відрізняється тим, що їв ємності. похила перегородка, розташована під сіткою, і 26. Пастка за п. 1, яка відрізняється тим, що зовсама сітка встановлені під кутом до вирівняного нішній елемент (658) уловлювальної секції має дна ємності, і в якій камера для утилізації пійманих форму піраміди з отвором у її верхній частині. комах визначається перегородкою й дном ємності, 27. Пастка за п. 26, яка відрізняється тим, що під і в той же час сітка встановлена під випускним отвором піраміди розташований внутрішній елеотвором уловлювальної секції пастки й за розмімент, який утворює напрямний пристрій (636), виром є не меншою, ніж такий випускний отвір уловпускний отвір якого розташовано над роздільним лювальної секції. пристроєм (634). 13. Пастка за п. 1, яка відрізняється тим, що уло28. Пастка за п. 27, яка відрізняється тим, що влювальна секція з'єднана з ємністю через перехінавколо отвору в піраміді розташований еластичдну муфту (73), яка утворює пристрій для направний фланець, який ущільнює зовнішній елемент лення пійманих комах. уловлювальної секції відносно до внутрішнього 14. Пастка за п. 13, яка відрізняється тим, що елемента уловлювальної секції. пристрій для відділення пійманих комах від води 29. Пастка за п. 27, яка відрізняється тим, що та дрібних забруднень являє собою сітку, установбічні стінки (638) піраміди мають форму трапеції та лену в отворах, виконаних у похилих стінках переустановлені під кутом від 25 до 35 градусів до похідної муфти. верхні землі. 15. Пастка за п. 1, яка відрізняється тим, що єм30. Пастка за п. 29, яка відрізняється тим, що ність для утилізації пійманих комах частково запобічні стінки піраміди виконані з темного матеріалу, внена водним розчином (40) вищих і нижчих спирзакріпленого на твердій рамі. тів, детергенту та речовини, яка використовується 31. Пастка за п. 30, яка відрізняється тим, що як приманка. бічні стінки піраміди закінчуються жолобом (640), 16. Пастка за п. 1, яка відрізняється тим, що ємчастково заглибленим у землі. ність для утилізації пійманих комах частково запо32. Пастка за п. 1, яка відрізняється тим, що уловнена водним розчином (40) етиленгліколю (20влювальна секція являє собою ємність (753) у фо100 %), етанолу (10-50 %), противипарного агента рмі зрізаного клина, що біля основи закінчується (1-5 %) і функціональної форми феромону (3-20 напрямним пристроєм. ‰). 33. Пастка за п. 32, яка відрізняється тим, що 17. Пастка за п. 1, яка відрізняється тим, що ємбічні стінки ємності (753) обладнані міні-лійками ність для утилізації пійманих комах виконана із (755), які звужуються у напрямку середини ємноспрозорого матеріалу, а бічна стінка ємності оснаті. щена шкалою, яка дозволяє визначати кількість 34. Пастка за п. 33, яка відрізняється тим, що пійманих шкідливих комах, не виймаючи й не підміні-лійки (755) мають форму зрізаних конусів або раховуючи їх. жолобів. 18. Пастка за п. 13, яка відрізняється тим, що 35. Пастка за п. 33, яка відрізняється тим, що перехідна муфта підганяє випускний отвір уловміні-лійки (755) з'єднані U-подібними скобками лювальної секції до поверхні фільтруючої сітки, (756). установленої в ємності для утилізації пійманих 36. Пастка за п. 33, яка відрізняється тим, що комах. зовнішня поверхня стінок ємності має структуру 19. Пастка за п. 1, яка відрізняється тим, що улогармошки, розділеної на велику кількість симетривлювальна секція у верхній частині закрита кришчних клинів, з'єднаних між собою еластичними кою, що має отвір. з'єднаннями (758). 20. Пастка за п. 3, яка відрізняється тим, що сітка 37. Пастка за п. 1, яка відрізняється тим, що уловиготовлена з гідрофобного матеріалу. влювальна секція (763) утворена прямокутними 21. Пастка за п. 1, яка відрізняється тим, що улопаралелепіпедами, зв'язаними між собою й розвлювальна секція (78) містить пристрій (73), що ташованими таким чином, що вони утворюють направляє комах у напрямку до пристрою (75) для зірку. відділення пійманих комах від води та дрібних за38. Пастка за п. 1, яка відрізняється тим, що улобруднень. влювальна секція (773) являє собою прямокутний 22. Пастка за п. 1, яка відрізняється тим, що улопаралелепіпед зі стінками, які мають невеликі влювальна секція (417) має форму ємності, яка отвори або міні-лійки (774) і більші отвори для відкрита зверху та звужується донизу, яка має нивходу (777). жню частину (407), що утворює напрямний при39. Пастка за п. 1, яка відрізняється тим, що пристрій. стрій для відділення пійманих комах від води та 5 89031 6 дрібних забруднень являє собою додаткову ємтку, не потрапляє до ємності (11, 31, 41) для утиліність (901) зі стінками, виконаними з матеріалу, зації пійманих шкідників, підвішують таким чином, який пропускає воду та пару, але не пропускає щоб дно ємності для утилізації пійманих комах світло. перебувало в горизонтальному положенні. 40. Пастка за п. 39, яка відрізняється тим, що 42. Спосіб уловлювання шкідливих комах за п. 41, додаткова ємність (901) має отвір (906) у своїй який відрізняється тим, що пристрій для віддіверхній частині, який веде до ємності (903) для лення пійманих комах від води та дрібних забрудутилізації пійманих комах, виконаної з матеріалу, нень установлюють між випускним отвором уловякий пропускає світло. лювальної секції й камерою, у якій вони 41. Спосіб уловлювання лісових, садових і сільсьутилізуються. когосподарських комах-шкідників за допомогою 43. Спосіб уловлювання шкідливих комах за п. 41, пастки, що включає уловлювальну секцію і ємність який відрізняється тим, що випускний отвір уловдля утилізації пійманих комах-шкідників, який відлювальної секції направляють у напрямку прирізняється тим, що пастку із пристроєм для віддістрою для відділення пійманих комах від води та лення пійманих комах від води та дрібних забруддрібних забруднень за допомогою напрямного нень, розташованим на шляху просування пристрою. пійманих комах, так, що вода, що потрапляє в пас Даний винахід стосується пастки для уловлювання лісових, садових та сільськогосподарських шкідливих комах, а також способу уловлювання та утилізації шкідливих лісових, садових та сільськогосподарських комах. У лісовому господарстві в Польщі використовують цілий ряд різних пасток для знищення та боротьби з появою шкідливих комах або комахшкідників. Такі пастки включають трубки-пастки Боррегаарда, щілинні коробки Тейсона, а також сегментоподібні та трикутні уловлювачі. На відміну від цього, у Республіці Чехія перевагу віддають хрестоподібним пасткам (екопастка) у вигляді загороджень. Такі пастки звичайно складаються з уловлювальної секції та контейнера для утилізації пійманих комах. За очевидним виключенням пастки Тейсона, такі утилізаційні ємності звичайно мають форму пляшки. їх дно звичайно має невеликий отвір у центрі, закритий сіткою. У пастках Тейсона така ємність для утилізації пійманих комах має довгасту форму та виконана у вигляді висувного ящика, розташованого в нижній частині пастки. Дно пастки містить три розташованих симетрично по відношенню один до одного отвори, закриті металевою сіткою. У пастках, які використовуються в Республіці Чехія, вся донна частина пастки виконана із дрібної сітки. Незважаючи на наявність отворів, розташованих на дні уловлювальних ємностей для утилізації пійманих комах, вони найчастіше заповнюються дощовою водою. Це є наслідком низької проникності сітки, її схильності до закупорювання, а також того, що отвори розташовані в центральній частині дна таких ємностей. Через те, що такі пастки практично неможливо підвішувати в полі в положенні, що забезпечувало б їх горизонтальне розташування, по завершенні періоду випадання опадів дощова вода затримується усередині таких ємностей. Підвищена вологість у таких пастках прискорює розкладання пійманих комах. їх останки разом з іншим матеріалом (голки хвойних дерев, бруньки та квіти, що обпали, пил і т.д.), у свою чергу, відіграють свою роль у засміченні сітки. Не доліки в системі стоку та зберігання пійманих комах приводять до приваблення до пасток комах, які харчуються падаллю. Дійсно, отруйний запах, що виходить від комах, які розкладаються, знижує рівень уловлювання на цілих п'ятдесят відсотків. Більше того, живі комахи усередині ємностей, які рідко спорожнюються, є причиною запахів та звуків, які відлякують інших комах від наближення до таких пасток. Вищезгадані недоліки таких пасток приводять до того, що ємності для утилізації комах повинні спорожнятися, принаймні, раз на тиждень, що вкрай обтяжливо, незручно та пов'язано з витратами, особливо в гірських районах. Використовувані в даний час пастки використовують для уловлювання різних комах. Однак, як правило, кожна окрема пастка призначена для уловлювання окремого виду комах. У патенті Польщі No. 110924 описана пастка для комах, у якій використовуються різні види речовинприманок. Її основною складовою є рукав з фольги, встановлений на каркасі та прикріплений до його основи. Край такого рукава з фольги розташований поверх краю рами, утворюючи дві кишені, у які падають піймані комахи. Одне з відомих рішень описано в патенті Польщі No. 120629, яке стосується пастки для комах, яка, головним чином, використовується для уловлювання личинок червиці. Виконана у вигляді трубки пастка має виступи, між якими розташовані отвори. Такі виступи розташовані по спіралі, що полегшує просування комах у напрямку до впускних отворів. Ще одне рішення описано в патенті Польщі No. 123775, який стосується пастки для уловлювання метеликів. Вона виконана у вигляді лійки із гладкою внутрішньою поверхнею, встановленою усередині трубки. Така лійка має дах із прикріпленим до нього кільцем, до якого підвішують приманку. У патенті Польщі No. 123776 описана пастка для уловлювання личинок червиці. Вона складається із двох трикутних деталей з фольги, прикріплених до поперечки. Краї фольги загнуті, утворюючи жолобки. Верхні ділянки деталей із фольги 7 89031 8 закріплені за допомогою хомута всередині лійки, верхній поверхні. У дії - пастка приблизно на дві яка з'єднана з ємністю. третини заповнена водою, і вода накачується з Одне з відомих рішень розкрито в патенті основи через гнучкий рукав у впускний отвір і виПольщі No. 150897 і описує сегментовану ємність ходить з випуску, щоб заповнити ввігнуту западину для утилізації пійманих личинок червиці. Між верверхньої частини. хнім і нижнім сегментами розташовані проміжні Комах, яких заманили до пастки за допомогою сегменти, які оснащені пасткою із сіткою. Вони світла, уносить водою й вони змиваються вниз розташовані таким чином, що сегменти, які містять через отвір і затримуються в межах сіткового конайбільш велику сітку, розташовані над сегменташика у пастці. ми з більш дрібною сіткою. В основу винаходу покладено завдання розЩе одне відоме рішення описано в патенті роблення пастки, обслуговування якої в польових Польщі No. 154420, у якому розкрита наземна пасумовах було б менш трудомістким та яка, завдяки тка для комах. її головною складовою є ємність, поліпшеному стоку й способу утилізації пійманих яка має впускний отвір, навколо якого виконаний комах, була б більш ефективною, ніж існуючі пастземляний насип з уклоном від 5° до 40°. ки відомих конструкцій. У патенті Польщі No. 167442 описана розтаДаний винахід стосується пастки для уловлюшовувана на поверхні землі пастка, яку викорисвання лісових, садових та сільськогосподарських товують для уловлювання довгоносиків. Вона викомах-шкідників, який включає уловлювальну часконана у вигляді закритої ємності, яка має впускні тину, яка має випускний отвір, і ємність для утиліотвори, дренажні отвори та речовину, яка викоризації пійманих шкідників. Така пастка має пристрій стовується як приманка. Впускні отвори в такій для відділення пійманих шкідливих комах від води пастці виконані із трубок, що ведуть усередину та дрібних забруднень, який розташований на такої ємності. шляху, по якому рухаються піймані комахи, який Ще одна пастка описана в патенті Польщі No. проходить від випускного отвору до ємності, за170106, яка являє собою селективну польову пасвдяки чому такий пристрій для відділення пійманих тку для уловлювання мух і включає ємність зі знікомах від води та дрібних забруднень розташовамною кришкою, усередині якої розташоване джений між випускним отвором уловлювальної частирело випаровування хімічного агента, що ни та ємністю для утилізації комах. використовується як приманка. Згаданий пристрій для відділення пійманих Відоме рішення також описано в патенті комах-шкідників від води та дрібних забруднень Польщі No. 178779, яке стосується установкиможе мати форму лійки із впускним отвором, заприманки для комах, що виконана у вигляді порокритим сіткою, а також випускним отвором, розтажнистої ємності, яка включає основу та кришку, шованим за межами такої ємності для утилізації приєднану до такої основи. Така кришка оснащена пійманих комах, у якій впускний отвір лійки розтамістком, розташованим над днищем, і камерою, шований нижче від випускного отвору в уловлюяка містить рідку приманку. вальній частині пристрою, або ж може мати форму У патенті Польщі No. 177998 описана вставка лійки, утвореної загнутими краями отвору, розтадля захоплювальної пастки. Вона має форму зрішованого на дні або на одній зі стінок ємності для заного конуса, при цьому лійка покрита нетоксичутилізації пійманих шкідливих комах, в якій впускною адгезивною речовиною, яка наноситься на ний отвір лійки закритий сіткою, а її випускний поверхню лійки у вигляді трапецієподібних стрічок. отвір розташований на зовнішній стороні ємності DE 195 31 981 А1 описує пристрій для уловдля утилізації пійманих комах, і при цьому впусклювання шкідливих комах, зокрема жуків-короїдів. ний отвір лійки розташований нижче випускного Пастка для приманювання комах по суті складаотвору уловлювальної частини, і в якій впускний ється з однієї або більше порожніх лійкових струкотвір у лійці частково перекриває горизонтальний тур з впускними отворами, необхідних опорних та виступ випускного отвору в уловлювальній частисполучних елементів, ліхтаря, уловлювальної лійні. ки, уловлювальної ємності та розпилювача для Сітка, що закриває впускний отвір лійки може приманювання. Кільцеподібна деревина опорної бути розташована паралельно до дна ємності для рами для лійки може бути забезпечена селективутилізації пійманих комах або під кутом до нього. ною сіткою, виготовленою з пластмаси. Розмір Згаданий пристрій для відділення пійманих сітки залежить від комах-шкідників, яких потрібно комах від води та дрібних забруднень може являти зловити. Шкідник, якого необхідно впіймати, має собою вставку у вигляді сітчастої трубки, яка всталегко проходити. Задача селективної сітки полягає новлена під кутом та з'єднує уловлювальну частив тому, щоб запобігти іншим комахам, які не пону з ємністю для утилізації пійманих шкідливих винні бути пійманими, потрапляти в ємність для комах, або трубку із сітки. утилізації пійманих шкідливих комах. Такий пристрій для відділення пійманих шкідКрім того, WO 02/098218 А1 описує пастку для ливих комах від води та дрібних забруднень може приманки та уловлювання літаючої комахи. Пастка являти собою похилу перегородку, розташовану включає ємність, пристосовану для утримування над ємністю, яка має дренажні отвори, край яких рідини та засобів для рециркулювання рідини, що примикає до краю отвору додаткової ємності, приутримується у ємності в або біля основи по верхєднаної до днища або бічної стінки ємності для ній поверхні вигнутої верхньої частини, що протиутилізації комах. лежна основі ємності. Засоби для рециркуляції Похила перегородка містить закритий сіткою рідини й верхня частина пристосовані для того, отвір, розташований під випускним отвором уловщоб дати змогу рідині текти в певній частині по 9 89031 10 лювальної секції, у якій випускний отвір перекриПростір між уловлювальною секцією та кришвається із закритим сіткою отвором. кою може утворювати зону входу, що спрощує Пристрій для відділення пійманих шкідливих потрапляння комах у пастку. комах від води та дрібних забруднень може мати Уловлювальна секція та ємність для пійманих форму лійки, яка накрита зверху сіткою. Нижній шкідливих комах може накриватися ковпаком із випускний канал такої лійки може бути виконаний сітки, верхні краї якого щільно кріпляться до зову вигляді подвійного вигину з розбіжними трубканішніх країв ємності. ми, кінці яких заходять в отвори, що виконані в Зовнішній елемент уловлювальної секції може бічних стінках ємності. Впускний отвір лійки може мати форму піраміди, у верхній частині якої викобути розташований під випускним отвором в уловнаний отвір. лювальній секції пастки й не повинен бути менБажано під отвором піраміди розташований шим, ніж випускний отвір в уловлювальній секції. внутрішній елемент, що утворює напрямний приПристрій для відділення пійманих шкідливих стрій, випускний отвір якого розташований над комах від води та дрібних забруднень може являти роздільним пристроєм. собою сітку, розташовану між бічними стінками та Навколо отвору в піраміді може бути встановпохилою перегородкою, що виступає за межі ємлений еластичний фланець, що ущільнює зовнішності через отвір, виконаний в одній з бічних стінок ній елемент уловлювальної секції відносно внутємності. рішнього елемента уловлювальної секції. Переважно похила перегородка, розташована Переважно бічні стінки піраміди мають трапепід сіткою, і сама сітка встановлені під кутом до цієподібну форму й установлені під кутом від 25 до рівного дна ємності, у якій камера для утилізації 35 градусів відносно землі. Крім того, бічні стінки пійманих комах обмежена перегородкою та дном піраміди можуть бути виконані з темного матеріаємності, і при цьому сітка розташована під випусклу, прикріпленого до твердої рами. Бічні стінки ним отвором уловлювальної секції пастки і має піраміди можуть закінчуватися козирком, частково розмір не менше, ніж розмір згаданого випускного заглибленим у землю. отвору в уловлювальній секції. Уловлювальна секція може являти собою ємБажано уловлювальна частина з'єднана з ємність, що має форму зрізаного клина, який закінчуністю через перехідну муфту, що утворює пристрій ється у своїй донній частині напрямним пристродля направлення шкідливих комах, води та дрібєм. них забруднень у напрямку до пристрою для розБічні стінки ємності можуть мати міні-лійки, які ділення пійманих комах від води та дрібних забрузвужуються у напрямку до середини ємності. днень. Бажано такі міні-лійки мають форму зрізаних Пристрій для відділення пійманих шкідливих конусів або жолобів, з'єднаних U-подібними скокомах від води та дрібних забруднень може являти бами. собою сітку, встановлену в отворах, які виконані у Зовнішні стінки ємності можуть мати форму похилих стінках перехідної муфти. гармошки й можуть бути розділені на велику кільБажано ємність для утилізації пійманих шкідкість симетричних клинків, з'єднаних між собою ливих комах частково заповнена водним розчином еластичними з'єднаннями. вищих та нижчих спиртів, детергенту та речовиниБажано уловлювальна секція складається з приманки або водним розчином етиленгліколю кубоїдів, з'єднаних між собою і розташованих та(20-100%), етанолу (10-50%), противипарного агеким чином, що вони утворюють зірку, або ж являє нта (1-5%) та функціональної форми феромону (3собою кубоїд зі стінками, що мають невеликі отво20%о). ри або міні-лійки та великі вхідні отвори. Пристрій Бажано ємність для утилізації пійманих шкіддля розділення пійманих шкідливих комах від води ливих комах виконана із прозорого матеріалу, а її та дрібних забруднень може являти собою додатбічна стінка має шкалу, що дозволяє визначати кову ємність зі стінками, виконаними з матеріалу, кількість пійманих комах без необхідності їх вийякий пропускає воду та пару, але не пропускає мання для підрахунку. світло. Така додаткова ємність може мати отвір у Перехідна муфта може з'єднувати випускний своїй верхній частині, яка виконана із світлопрониотвір уловлювальної секції з поверхнею фільтруюкного матеріалу, що веде до контейнера для утичої сітки, встановленої в ємності для утилізації лізації пійманих комах. пійманих комах. Даний винахід також стосується способу уловУловлювальна секція може закриватися далювання лісових, садових та сільськогосподарсьхом, що містить отвір. ких шкідливих комах за допомогою пастки, яка Бажано сітка виготовлена з гідрофобного мавключає уловлювальну секцію та ємність для утитеріалу. лізації пійманих комах, який відрізняється тим, що Бажано уловлювальна секція має пристрій, таку пастку із пристроєм для відділення пійманих який направляє комах у напрямку до пристрою, комах від води та дрібних забруднень, встановлеякий відокремлює пійманих комах від води та дріним на шляху, уздовж якого просуваються піймані бних забруднень. комахи, так, що вода, щопотрапляє в пастку, не Уловлювальна секція може бути виконана у потрапляє до ємності для утилізації пійманих шківигляді ємності, що відкрита зверху, яка звужуєтьдників, підвішують таким чином, що дно ємності ся донизу та має нижню частину, що утворює надля утилізації пійманих комах розташоване в горипрямний пристрій. зонтальному положенні. Випускний отвір уловлювальної секції може бути повернений в напрямку до пристрою для відділення пійманих комах від 11 89031 12 води та дрібних забруднень за допомогою напрядною муфтою 17 з випускним отвором. Дно ємносмного пристрою. ті 11 має отвір 15. Край отвору 15 загнутий, утвоОб'єкт даного винаходу проілюстрований у рюючи лійку, закриту зверху сіткою. Поверхня виприкладах його здійснення на прикладених креспускного отвору перехідної муфти 17 менша, ніж леннях, де: поверхня закритого сіткою впускного отвору лійки. На Фіг.1 показаний загальний вигляд у перспеКомахи, які потрапляють у пастку, падають на сітктиві, сегментованої пастки з ємністю для утилізаку, яка покриває лійку ємності (не показана), і після ції пійманих комах; того, як вони зісковзують по її бічних стінках, пана Фіг.2 показана лійка та окремо пастка з рядають у ємність 11. Вода, що капає на сітку, очидом ємностей для утилізації пійманих комах; щає її від дрібних забруднень та пилу, а потім вина Фіг.3 показана ємність для утилізації пійматікає через отвір 15. Сітка виконана з гідрофобного них комах з видом на внутрішній пристрій такої та антистатичного матеріалу, додатковою переваємності; гою якого є те, що в ньому не затримується вода На Фіг.4 показаний частковий вигляд поперечта частинки пилу. ного перерізу коробкоподібної ємності для утиліНа Фіг.2 показана лійкоподібна пастка, уловзації пійманих комах; лювальна секція 22 якої виконана у вигляді поНа Фіг.5 показаний поперечний переріз сполуштової скриньки 23, яка містить отвори, через які чного елемента, який закінчується в ємності для комахи проникають усередину пастки. Ящик 23 утилізації пійманих комах; закритий дахом 24, що містить отвір 20, через який На Фіг.6 показаний поперечний переріз сполукомахи падають у пастку. Ручка 26 використовучного елемента з лійкою, направленою донизу; ється як кріпильний пристрій для підвішування На Фіг.7 показаний поперечний переріз ємноспастки (наприклад, на дереві). Такі ручки також ті для утилізації пійманих комах, включаючи переможуть розташовуватися на бічних стінках пастки. хідну муфту; Нижня частина коробки 23 містить жолоб 29, у На Фіг.8 та 9 показана ємність для утилізації який заходить перехідна муфта 27, оснащена запійманих комах з бічним стоком; сувками 28. До нижньої частини перехідної муфти На Фіг.10 та 11 показана ємність для утилізації 27 приєднана знімна ємність 21 разом з допоміжпійманих комах з додатковим резервуаром для ними ємностями 121, 221, які з'єднані за допомоутилізації комах; гою тристороннього елемента 122. Тристоронній На Фіг.12 та 13 показані ємності для утилізації елемент 122 містить отвір 25, розташований нижпійманих комах із встановленими з боків стоками че випускного отвору перехідної муфти 27, через для води; який з пастки виходить вода та дрібні забрудненНа Фіг.14 показаний перший варіант виконання ня. Над отвором 25, на рівні тристороннього елехрестоподібної пастки, що має ємність для піймамента, установлена сітка, яка відокремлює воду та них комах; дрібні забруднення від пійманих комах. Подібним На Фіг.15 показаний другий варіант хрестопочином розташована сітка (дрібна) над допоміжною дібної пастки з ємністю для пійманих комах; ємністю 121 (яка являє собою частину ємності 21). На Фіг.16 та 17 показана пастка, придатна для Сплющена перехідна муфта 27, форма та розмір уловлювання комах, що плазують по землі; якої підігнані під розмір та форму верхнього отвоНа Фіг.18 показана трубка-пастка; ру, і яка може мати розміри, що відповідають розНа Фіг.19 показана трубка-пастка в поперечмірам ящика в пастці Тейсона, була встановлена ному перерізі; між уловлювальною секцією та ємністю, що місНа Фіг.20 показаний вигляд у перспективі пастить рідину, яка використовується приманкою та тки з перпендикулярними секціями з міні-лійками; консервувальною речовиною. Стінки перехідної На Фіг.21 показаний вигляд у перспективі пасмуфти або похилі стінки уловлювальної секції (у тки з перпендикулярними краями, бічні стінки якої випадку рішення, яке не включає перехідну муфту) утворюють піраміду; досить спадисті, щоб піймані комахи не могли виНа Фіг.22 показана лійкоподібна пастка; та братися з пастки. Похилі стінки уловлювальної На Фіг.23 показана пастка з додатковою роздісекції або стінки перехідної муфти 27 містять зальною ємністю. криті сіткою дренажні отвори 125. Конкретні приклади реалізації винаходу Верхня частина перехідної муфти містить (поКращий варіант виконання винаходу показадібно первинним ємностям, виконаним у вигляді ний на супровідних кресленнях, на яких спочатку ящиків) виступаючі смуги, які можуть відтягуватися представлена нова ємність пастки та система воназад, та які чітко відповідають розмірам пастки, достоку, а потім представлена нова уловлювальна що дозволяє сплющеній перехідній муфті заходисекція пастки. ти у фіксуючі пази уловлювальної секції. Нижня Пастка, показана на Фіг.1, головним чином, частина перехідної муфти містить виступ з різзю, складається з уловлювальної секції 12 та ємності на яку може нагвинчуватися пляшкоподібна єм11, яка використовується для утилізації пійманих ність. комах, включаючи шкідників. Уловлювальна секція На Фіг.3 показана ємність для утилізації пійма12 пастки складається з великої кількості (число них комах, з'єднана з перехідною муфтою або змінюється залежно від технічного рішення) лійкоуловлювальною секцією 37 пастки за допомогою подібних сегментів 13. Уловлювальна секція у нарізного сполучення, гайки 39, зафіксованої на верхній частині закривається кришкою 14 з ручкою уловлювальній секції 37 таким чином, що вона 16. Дно уловлювальної секції закінчується приможе провертатися, і яка нагвинчується на головку строєм, який направляє комах та воду, або перехі38 з різзю ємності 31. Уловлювальна секція 37 13 89031 14 вставляється в ємність 31 через лійкоподібний пастки. Вона також запобігає проникненню в ємвипускний отвір 30. Дно ємності 31 має отвір 35, ність великих комах, особливо падальщиків. загнуті/складені краї якого утворюють лійку 135, На Фіг.5 та 6 показані елементи, які викорисяка, у свою чергу, закрита сітковою кришкою або товуються для з'єднання уловлювальної секції гвинтовою сітковою кришкою 32 зі стрічкою 33, яка пастки з ємністю для утилізації пійманих комах. фіксує сітку навколо лійки 135. У рішенні, показаСполучний елемент 52 має форму вигнутої трубки. ному на фігурі 3 лійка 135 зрізана по діагоналі відЙого нижній кінець має внутрішню різь, що дозвоносно горизонтальної секції дна ємності, внаслідок ляє з'єднання сполучного елемента 52 з ємністю чого комахи 34, які впали в ємність 31, зісковзують 51. Сполучний елемент містить трубчасту вставку із розташованої під нахилом сітки 32 і падають у 53, виготовлену із сітки 54. Така вставка може бути камеру, утворену стінкою лійки 135, кільцеподібзакріплена в сполучному елементі таким чином, ною частиною ємності 31 та її бічними стінками. що вона може провертатися. У трубчастій вставці Лійка повинна бути зрізана під кутом від декількох 53, яка розташована уздовж шляху, по якому проградусів до 45 градусів. Такий кут зрізання спросуваються комахи від уловлювальної секції до щує падіння комах і дрібних забруднень у ємність і ємності 51, вода спускається, а комахи падають у запобігає їх утилізації на сітці. Таким чином, запоємність 51 для утилізації пійманих комах. Різь 55 бігається закупорювання сітки, а також просочудозволяє закріплювати сполучний елемент в уловання води в консервувальну рідину, яка являє влювальній секції пастки. собою водний розчин суміші вищих та нижчих Сполучний елемент 62, у свою чергу, має спиртів, детергенту та феромону. Також просочуотвір 65, закритий сіткою 66. Краї отвору 65 загнуті вання дощової води в консервувальну рідину задонизу, утворюючи лійку 61. Верхня частина спопобігається за рахунок конструкції випускного лучного елемента 62 закінчується виступом 64. отвору в уловлювальній секції, сутність якої поляНижня частина сполучного елемента 62 має внутгає в тому, що, як видно з лицьового боку, площа рішню різь 63 для прикріплення ємності, у якій випускного отвору 36 уловлювальної секції 37 утилізуються піймані комахи. принаймні дорівнює відповідній площі впускного На Фіг.7 показаний поперечний переріз ємносотвору лійки 135, і не перевищує величину площі ті 71 для утилізації пійманих комах. Така ємність такого отвору лійки 135. має форму циліндра, відкритий верхній кінець якоНа Фіг.4 показаний поперечний переріз ємносго має різь, а закритий нижній кінець має отвір, ті для утилізації пійманих комах. Ця ємність являє край якого утворює лійку 76. Лійка 76 закривається собою тупокутну або у вигляді паралелограма козверху конічною або опуклою кришкою із сітки 75. робку 41, відкриту у верхній частині та виконану із Над впускним отвором лійки розташований отвір пластмаси або картону. Вона частково заповнена 74 перехідної муфти 73, через який піймані комахи консервувальною рідиною 40 разом з речовиноюпадають у ємність 71, внутрішня поверхня стінки приманкою для комах. Дно коробки 41 має прямоякої покрита токсичною речовиною 70, яка викорикутний отвір, відігнуті краї якого утворюють лійку. стовується як приманка. Після того, як вони зісковЛійка 145 зрізана по діагоналі у верхній частині, та зують по сітці 75, комахи збираються в камері 72, її впускний отвір закритий сіткою 44, розташоваяка утворена стінкою лійки 76, кільцеподібним ною під кутом а до поверхні консервувальної рідиднищем ємності та бічною стінкою ємності 71. Внуни 40 та до дна ємності. Піймані комахи перемітрішня поверхня стінки ємності 71 частково покрищаються вниз уздовж встановленої під кутом сітки та токсичною речовиною-приманкою. Допоміжний 44 і падають у консервувальну рідину, яка запобіелемент 77 з нарізним виступом 78 в уловлювальгає розкладанню мертвих комах. Консервувальна ній секції нагвинчують на ємність 71. Функція дорідина може являти собою водний розчин вищих поміжного елемента 77 полягає в позиціюванні та нижчих спиртів, детергенту та речовиниперехідної муфти 73, що забезпечує припасування приманки або водний розчин етиленгліколю (20випускного отвору в уловлювальній секції пастки 100%), етанолу (10-50%), противипарного агента до впускного отвору лійки 76. (1-5%) та функціональної форми феромону (3На Фіг.8 показана ємність 81, у якій вирізана 20%о). Впускний отвір лійки 145 розташований під частина її бічної стінки, щоб показати форму лійки. отвором в уловлювальній частині 43 пастки. З лиЄмність 81 для утилізації пійманих комах містить цьового боку площа впускного отвору лійки, привстановлений збоку водостік, випускний отвір 85 наймні, дорівнює площі випускного отвору 143 якого розташований в нижній стінці ємності. Ємперехідної муфти 42. З обох верхніх країв ємності ність являє собою висувний ящик з відкритою вер41 виступають фіксуючі смужки 48, які щільно підхньою частиною у вигляді коробки, що виконана із ганяють пази 49 муфти таким чином, щоб ємність пластмаси або картону. Відповідно до ще одного 41 можна було акуратно помістити в уловлювальваріанту випускний отвір 86 розташований по верну секцію або підвісити під неї. Перехідну муфту тикалі. Комахи, які падають із уловлювальної сек42 використовують для припасування розміру виції (не показана) приземляються на сітку 82, яка пускного отвору уловлювальної секції до розміру розташована на шляху, уздовж якого просуваютьвпускного отвору лійки 145. Вона може бути неся комахи разом з водою та дрібними забрудненвід'ємною частиною уловлювальної секції пастки нями. Вода та дрібні забруднення проходять через або може бути вставлена в ємність 41. Нижня чассітку й падають у лійку 84, нижня частина якої відтина муфти 42 має отвір 143, через який дощова хилена від центра ємності убік бічної стінки ємносвода направляється по поверхні сітки на лійці. ті. Вода разом із дрібними забрудненнями витікає Випускний отвір муфти має форму, яка забезпечує через випускний отвір 85. Після приземлення на неможливість для пійманих комах вибратися з сітку 82 комахи зісковзують і збираються в улов 15 89031 16 лювальній камері, яку утворюють бічні стінки ємлученням трьох і більше випускних отворів, кожний ності 81 та бічні стінки лійки 84. Ємність 81 осназ яких має свою трубку, що відгалужується, яка щена виступаючими затискачами 83, за допомовиходить з ємності. Верхня частина ємності має гою яких ємність 81 кріпиться до уловлювальної різь 207, яка дозволяє з'єднувати ємність 201 із секції пастки. кришкою 209, що, у свою чергу, має внутрішню На Фіг.9 показана ємність 91 з вирізаною часрізь 208. Кришка 209 має виступ 210 з різзю, що тиною бічної стінки, щоб показати пристрій для забезпечує з'єднання ємності для утилізації піймавідділення води та дрібних забруднень від пійманих комах з перехідною муфтою або з уловлюваних комах. Цей пристрій складається із сітки 92, льною секцією пастки. яка закриває отвір у відігнутій стінці 94 камери з На Фіг.13 показана ємність 301 для утилізації бічною системою водостоку 95. Комахи, які падапійманих комах 308, кришка 306 якої закінчується ють із уловлювальної секції (не показана) приземнарізним виступом 307, який використовується для ляються на сітку 92, яка розташована на шляху його з'єднання з уловлювальною секцією пастки. просування комах разом з водою 97 та дрібними Отвір у кришці розташований не по центру, а беззабрудненнями. Вода 97 та дрібні забруднення посередньо над отвором, закритим сіткою 302, проходять через сітку й падають у камеру з бічним нижче якого розташована похила стінка, яка виводостоком 95. Після потрапляння на сітку 92 коступає за межі ємності через отвір у бічній стінці. махи 98 зісковзують і збираються в камері, яку Згідно ще з одним варіантом нижче отвору, який утворюють відігнута стінка 94 та бічні стінки ємнозакритий сіткою 302, може бути розташована лійсті 91. Ємність 91 оснащена виступаючими затиска, випускний отвір якої розташований усередині качами 93, за допомогою яких ємність 91 кріпиться бічної стінки ємності. Сітка 302, а також похила до уловлювальної секції пастки. стінка або дно лійки 303 розташовані під кутом до На Фіг.10 та 11 показана ємність для утилізації горизонтально розташованого дна ємності 301. пійманих комах з додатковою ємністю для утилізаПлоща впускного отвору лійки 303, який закритий ції комах. Пристрій, який направляє комах та воду, сіткою 302, відповідає розміру випускного отвору в або перехідна муфта 102, яка показана на Фіг.10, уловлювальній секції (не показана), і такий впускнаправляє воду та комах через сітку 104 у ємність ний отвір розташований точно під ним. Таким чи101, розташовану на похилій стінці 103. Комах ном, вода із опадів, яка витікає з випускного отвовідокремлюють на сітці 104. Після цього вони пару уловлю вальної секції пастки, просочується дають через отвір 106 у додаткову ємність 107 для через сітку на дно лійки, після чого витікає з ємноутилізації пійманих комах. Вода витікає з отворів сті через випускний отвір лійки. Кришка 306 з'єд105, розташованих у нижній частині ємності 101. нує циліндричну частину ємності за допомогою Ємність 111, яка показана на Фіг.11, розташована внутрішньої різі 305 на кришці та зовнішньою різзю під пристроєм, який направляє комах та воду, або 304 у циліндричній частині ємності. під перехідною муфтою 112. Вона також має похиПастка, яка показана на Фіг.14, складається з лу стінку 113, оснащену сіткою 114. Два варіанти уловлювальної секції 417 та ємності 415, що з'єдвідрізняються один від одного тільки тим, що донані за допомогою сполучного елемента 414. Улодаткова ємність 117 (знімна) для утилізації піймавлювальна секція 417 виконана з конусоподібної них комах, а саме ємність, що показана на Фіг.11, оболонки 413, поверненої кінцем, що звужується, кріпиться до дна ємності, а не до бічної стінки, як донизу, та хрестоподібної конструкції 419. Конусопоказано на Фіг.10. Комахи після їх розділення за подібна оболонка 413 закінчується пристроєм, допомогою сітки 114 падають через отвір 116 у який допомагає підтримувати ємність 415 у вертидодаткову ємність 117, яка може бути заповнена кальному положенні, а також допомагає направлярозчином, який містить речовину, що використовути комах, воду та дрібні забруднення для їх віддіється як приманка. Вода, яка просочилася через лення в напрямку до середини пристрою 408, який сітку, витікає через отвори 115. у даному рішенні також виконує функції вентиляНа Фіг.12 показана ємність 201 для утилізації ційної лійки, яка сприяє дифузії феромонів. Відпопійманих комах разом із пристроєм для відділення відно до даного варіанту напрямний пристрій має комах від води та дрібних забруднень. Такий приформу лійки. Його нижній отвір розташований над стрій має форму лійки 203, яка закрита зверху сітроздільним пристроєм 408 завдяки гнучкому з'єдкою 202. Нижній випускний отвір лійки 203 оснананню між лійкою в уловлювальній секції та роздіщений подвійним коліном 206 із трубками 205, що льним пристроєм. Гнучке з'єднання виконане з розгалужуються, кінці яких встановлені в отворах у м'якого й закритого з'єднання 407. Конусоподібна бічних стінках ємності 201. Впускний отвір лійки оболонка 413 кріпиться до даху 410 пастки за до203 розташований під випускним отвором уловлюпомогою фіксаторів 412. Такі фіксатори 412 найчавальної секції пастки (не показана), і його площа, стіше виготовлені із дроту. Діаметр даху 410 ненапринаймні, дорівнює площі поверхні випускного багато більший, ніж діаметр конусоподібної отвору уловлювальної секції пастки. Дощова вода, оболонки. Гачок 409, прикріплений до даху 410, яка стікає з уловлювальної секції пастки, просочувикористовується для підвішування пастки на гілці. ється через сітку 202 лійки 203. Потім вона витікає Конусоподібна оболонка містить усередині хресчерез випускний отвір лійки, що розташований топодібну конструкцію 419, яка виступає над конувсередині верхнього отвору подвійного коліна 206, соподібною оболонкою 413. Зовнішні краї хресточерез трубки 205, що розгалужуються, і витікає з подібної конструкції 419 примикають до внутрішніх ємності 201. Піймані комахи падаютьу камеру, яку стінок конусоподібної оболонки 413 і даху 410. утворюють дно та бічні стінки ємності 201. При Бажано, щоб внутрішні стінки конусоподібної обонеобхідності подвійне коліно можна замінити сполонки 413, а також стінки хрестоподібної конструк 17 89031 18 ції мали структуру покрівельної черепиці 406. Між ну піраміду. Поверхні трапецієподібних стінок 638 дахом 410 і конусоподібною оболонкою 413 розутворюють нижче від твердої квадратної рами жоташована зона впускного отвору або зона входу лоб 640, частково заглиблений у землю 643. Жо411, яка сприяє проходу комах. Згаданий простір лоб 640 захищає пастку від вимивання ґрунту воміж конусоподібною уловлювальною секцією 413 і дою. Вертикально спрямовані смужки 642 дахом 410 становить від одного до трьох сантимерозташовані уздовж швів між згаданими краями трів. У нижній частині гнучкого з'єднання 407 або стінок. У центрі днища ємності 644 розташований чутливого елемента розташована нарізна лійка, дренажний пристрій 635, верх якого накритий сітяку використовують як сполучний елемент із кришкою 634, або роздільний пристрій, який розташокою ємності 415 для утилізації пійманих комах. вано безпосередньо під випускним отвором лійки Дно ємності 415 для утилізації пійманих комах ро636, утворюючи напрямний пристрій. Така консзташовано в горизонтальному положенні. трукція днища уловлювальної ємності 644 забезПастка, показана на Фіг.15, являє собою ще печує поліпшену вентиляцію пастки та підвищену один варіант здійснення пристрою, показаного на інтенсивність виділення феромону. Вона також Фіг.14. Вона складається з уловлювальної секції поліпшує відтік дощової води з уловлювальної 527, ємності 525 для утилізації пійманих комах, секції й дозволяє використати консервувальну сполучного елемента 524, лійки 528, пристрою рідину-приманку для зберігання пійманих комах. 528, який направляє комах і воду, даху 520, яка Синтетична речовина-приманка в доступній формі з'єднана з конусоподібною уловлювальною секціможе бути розміщена під кришкою уловлювальної єю 523 за допомогою дротових фіксаторів 522, ємності або в лійці роздільного пристрою під сітуловлювальної секції 527, сіткового мішка 526 і кою. Над отвором розташований дах 631, який хрестоподібної конструкції 521. Уловлювальна додатково затемнює ємність 644 для утилізації секція 527 закінчується пристроєм 528, що напрапійманих комах з консервувальною рідиною, і ревляє комах і воду, який представляє собою гнучку човиною-приманкою, а також захищає пастку від трубу або чутливий елемент, наприклад елемент, забруднення в тому випадку, якщо пастки розтаякий має форму кокона. Відповідно до цього варішовують у лісопосадці. анта уловлювальна секція 527, пристрій 528, що Однією з відомих комах є мінувальна муха кіннаправляє комах і воду, і ємність 525 для утилізаського каштана (Cameraria ohridella). Вона зустріції пійманих комах розташовані в сітковому мішку чається майже по усій Європі й щорічно наносить 526. Зовнішні краї мішка 526 примикають до зовсерйозні ушкодження листю кінського каштана. У нішніх країв конусоподібної оболонки 523. Дно цієї комахи немає природних ворогів, які б її знимішка 526 закінчується замком 529, таким як защіщували. Широке поширення цієї комахи, також й у пка. Він забезпечує простоту доступу до уловлюнашій країні, пов'язане з її постійно зростаючою вальної ємності 525, що має значення при перевіпопуляцією від однієї до трьох, а то і чотирьох порці числа пійманих комах. Велика зовнішня колінь за рік. Штучний статевий феромон цієї коповерхня мішка 526 спрощує проходження привамахи, який називають CAMERIAWIT, звичайно джених комах до впускного отвору пастки. Бажано, використовують в клейових пастках, рідко в пастщоб, як й у попередній пастці, внутрішні стінки ках лійкового типу, таких як VARIOTRAP. Одним з конусоподібної оболонки 523, а також стінки хресістотних недоліків таких пасток є те, що, зокрема, у топодібної конструкції 521, могли мати структуру випадку із клейовими пастками має місце швидке покрівельної черепиці. Ще одна перевага полягає заповнення й нейтралізація уловлювальної поверв тому, що дах 520 є дворівневим, а діаметр отвохні, що викликається численним налипанням меру, який розташований під додатковим дахом 530, теликів, які наштовхуються на пастку, тоді як у становить від 1/4 до 1/3 діаметра даху. випадку з VARIATRAP головним її недоліком є її На Фіг.16 та 17 показана пастка для уловлюструктура, що пристосована для уловлювання вання комах, які плазують по поверхні землі. Вона тільки великих, але не дрібних метеликів. Більше є особливо придатною для уловлювання довгонотого, обидва типи пасток призначені для установки сиків. На Фіг.16 показаний вигляд пастки в перспена верхніх гілках дерев. ктиві. На Фіг.17 показаний фрагмент верхньої часНайбільш ефективний засіб для уловлювання тини пастки в поперечному перерізі. Така пастка самців мінувальних мух, кінського каштана складається з висхідної уловлювальної секції або (Cameraria ohridella) з використанням штучного зовнішнього елемента 658 і похилої уловлювальферомону може бути одержаний за допомогою ної секції, яка складається з великої лійки 645 і пастки у вигляді міні-лійки без використання клеймаленької лійки 632, до якої за допомогою напряких речовин, які розташовують у нижній частині много пристрою 636 приєднана ємність 644 для стовбура дерева. Така пастка, названа стовбурутилізації пійманих комах. Чотири трапецієподібною пасткою, була представлена в перспективі на них стінки 638, бажано виконані з темної тканини, Фіг.18 та у поперечному перерізі на Фіг.19. є основними елементами висхідної уловлювальної Ця пастка складається з уловлювальної секції секції. Нижні краї 643 трапецієподібних стінок 638 753 та уловлювальної ємності 751 для утилізації установлені на жорсткій квадратній рамі 639. їх пійманих комах, яка обладнана дренажним приверхні краї приєднані до зовнішніх країв великої строєм 752, що відокремлює пійманих комах від лійки 645, яка підвішується на дротовому кріпильводи та дрібних забруднень. Новою ознакою, яка ному пристрої 637, з'єднаному з несучою скобою властива такій пастці, є використання міні-лійок 641. Трапецієподібні стінки 638, які є бічними стін755 в уловлювальній секції, що забезпечує збільками пастки, установлені під кутом 20 - 25 градусів шення її уловлювальної поверхні. до поверхні землі, утворюючи в такий спосіб зріза 19 89031 20 Уловлювальна секція 753 являє собою ємчій відстані до поверхні кори, і завдяки цьому явність, що має форму усіченого клина або зрізаної ляє собою саму продуктивну за уловлюванням піраміди, верхня частина якої може охоплювати поверхню пастки. її внутрішній край повинна бути стовбур кінського каштана або іншого дерева, або по можливості максимально гладко підігнана до напрямний хомут 757. Бічні стінки піраміди нахистовбура, тому у випадку з більш старими деревалені під кутом від 35 до 65 градусів до осі симетрії ми, які мають більш товсту кору, рекомендується піраміди. Стінка, повернена до стовбура дерева, і згладити кору в місці, у якому край вступає в коносновна уловлювальна стінка мають форму тратакт зі стовбуром. Що стосується взаємозв'язку пеції, верхня основа якої може бути небагато довповедінки комах з напрямком вітру, то уловлюваша, ніж довжина окружності стовбура дерева або льна секція 753 може охоплювати тільки частину стовпа, на якому закріплена пастка. Ці стінки мостовбура. З практичних міркувань у випадку з кінжуть також мати форму кругових сегментів. Для ським каштаном, який має велику окружність стовзабезпечення кращого припасування стінок пастки бура, рекомендується, щоб дві найбільш віддалені до стовбурів дерева з різною довжиною окружності від центра міні-лійки в основі пастки були в контакуловлювальна секція може, принаймні частково, ті із загостреними нижніми кінцями хомутів, розтамати структуру гармошки. Опуклі трикутні поверхні шованими під кутом відносно вертикальної осі й індивідуальні кільцеві секції кріпляться стаціонастовбура дерева. рно за допомогою гармошкових петель 758. Бічні Рекомендується, щоб внутрішня сторона осповерхні облицювання уловлювальної секції закріновної стінки, а також внутрішні сторони стінок плюються двома стінками, які мають форму витягнапрямного пристрою мали складчасту або черенутих прямокутників, які одночасно є зовнішніми пичну структуру. стінками зовнішніх клинів, які є частиною облицюНа Фіг.20 показана пастка для комах, яка вання, яке, у свою чергу, є частиною уловлювальвключає уловлювальну секцію 763, що складаєтьної секції, до якої примикає хомут 757, що направся із прямокутних паралелепіпедів, з'єднаних одніляє комах. Верхня стінка 759 містить міні-лійки у єю з їх стінок і розбіжних від центра пастки. Пастка вигляді конусоподібних порожнин, які закінчуються складається із двох прямокутних паралелепіпедів, отворами, через які комахи можуть потрапляти що пересікаються у її середині, нижні стінки яких усередину уловлювальної секції. Важливо відзнанахилені в напрямку до центра пастки під кутом чити, що поверхня основи такої міні-лійки лежить у приблизно 40-45 градусів. На бічних стінках таких площині основної стінки уловлювальної секції, а прямокутних паралелепіпедів розташовані мінікраї міні-лійок не виступають над нею. Такі мінілійки 764, випускні отвори яких розташовані уселійки повинні бути розташовані якнайближче до редині уловлювальної секції. Такі прямокутні пабільш короткої внутрішньої краї верхньої стінки, ралелепіпеди, які утворюють уловлювальну секпереважно, вони повинні охоплювати 1/4 або 1/3 цію, переходять у пристрій 768, який направляє ширини основної внутрішньої стінки. Потім мінікомах на елемент, що відокремлює їх від води та лійки щільно підганяють до стовбура, і вони слудрібних забруднень. Уловлювальна секція з'єднажать найкращим мостом між стовбуром і внутрішна з уловлювальною ємністю 766 за допомогою ньою частиною пастки. Міні-лійки 755 також мосполучного елемента 769. жуть бути розташовані на відстані кожних 10-12мм Для досягнення поліпшених результатів рекона зовнішній трикутній стінці кожного клина, який мендується, щоб зовнішні краї прямокутних параутворює уловлювальну секцію. лелепіпедів, принаймні, частково з'єднувалися з Варіант такого рішення може включати замість найближчими до них міні-лійками, використовуючи окремих міні-лійок 755 лійкоподібний канал з відснапрямні скобки, подібно випадку з трубкоютанню між стінками у верхній частині, рівною діапасткою. Ці скобки також повинні з'єднуватися з метру впускного отвору міні-лійки, а в нижній часнайбільш прилеглими міні-лійками за рахунок витині - діаметру випускного отвору міні-лійки. конання таких скобок у вигляді ялинки. Глибина такого каналу повинна приблизно дорівНа Фіг.21 показана пастка для комах, що нювати глибині міні-лійки 755. Такий канал або включає уловлювальну секцію 775, форма якої міні-лійки 755 повинні бути орієнтовані на більш нагадує паралелепіпед, стінки якої включають мінівузький отвір, який відкривається у напрямку вниз лійки 774, напрямний пристрій 773, сполучний убік внутрішньої частини ємності уловлювальної елемент 778 та ємність 771 для утилізації піймасекції 753. них комах, оснащену дренажним пристроєм 779. Більшість впускних отворів сусідніх міні-лійок Відповідно до одного з варіантів виконання улов755 з'єднані за допомогою прямокутних скобок лювальної секції її бічні стінки утворюють порож756. Вони переважно виготовлені із дроту товщинини, що мають форму зрізаної піраміди із впускною 1мм і мають бічні ділянки приблизно на 2мм ним отвором посередині. Уловлювальна секція довше, ніж глибина міні-лійок 755. Оскільки згадані містить розташований на дні напрямний пристрій метелики-шкідники люблять пересуватися по кра773, нижній кінець якого розташований над роздіях об'єктів, такі скобки призначені для перешкольним пристроєм пастки, а верхній кінець з'єднаджання руху комах по поверхні пастки й для їх ний з елементом у вигляді паралелепіпеда. Внутнаправлення усередину пастки. Подібні скобки рішня поверхня стінок пастки може мати покриття, також з'єднують зовнішній край кільцевого з'єдщо має структуру складок або черепичного покнання з міні-лійками 755, розташованими на її пориття. верхні. Вони також призначені для «перешкоджанПастка, показана на Фіг.22 містить у собі уловня» руху комах уздовж її верхньої площини, яка лювальну секцію 894, уловлювальну ємність 897 являє собою площину, розташовану на найближдля утилізації пійманих комах, сполучний елемент 21 89031 22 896 і лійку 895, яка направляє комах на розділовочином, втрачають здатність виділяти феромони дренажний пристрій 898, що є невід'ємною частиабо видавати попереджуючі сигнали. Комахи в ною уловлювальної ємності 897. У нижній частині такій рідині не розкладаються, та відповідно, не пристрою, який направляє комах, розташована приманюють комах-падальщиків. Щоб запобігти ємність 899, призначена для більших забруднень, виливанню такої рідини із плоского ящика, останякі збираються в ній, саме тому вони не закупоній у поперечному перерізі може мати форму трирюють дрібні отвори в дренажному пристрої 898. кутника. Він також може містити перегородки, розЄмність 899, призначена для більших забруднень, ташовані на певних відстанях. Такі вдосконалення розташована над дренажним пристроєм 898, який конструкції гарантують, що вода, яка потрапляє в відокремлює комах від води та дрібних забрудпастку під час дощів, не потрапляє в ємність для нень. утилізації пійманих комах, де вона могла б розбаЗгідно ще з одним варіантом, який показаний вити рідину. на Фіг.23, дренажний пристрій являє собою додатПри використанні відомих методик під час пекову ємність 901, яка має форму переверненого й ріоду активності комах (близько 5 місяців) пастки закритого конуса або піраміди, або кубика зі стіннеобхідно обслуговувати іноді до десятка разів ками з темного матеріалу, який пропускає воду та або більше за один сезон. Найбільшою перевагою пар і не пропускає світло. Така додаткова ємність використання описаного способу в сезон лову ко901 з'єднана з уловлювальною секцією 904, що мах є відсутність необхідності спорожняти пастки обладнана напрямним пристроєм 905. Всі забрудпід час сезону, що полегшує спостереження, а нення, комахи, а також вода можуть падати в дотакож зменшує обсяг роботи й витрати, пов'язані з даткову ємність. У верхній частині такої ємності обслуговуванням пасток. Більше того, швидке уторозташований отвір 903, який веде до ємності 903 плення пійманих комах і маскування розкладання для утилізації пійманих комах. Стінки ємності 903 приводить до того, що комахи, які наближаються для утилізації пійманих комах і стінки сполучної до пасток, не відлякуються, що підвищує ефективтрубки 902 прозорі, завдяки чому комахи, які впали ність лову. через верхній отвір усередину темної додаткової Однорідна консервація приводить до того, що ємності 901, направляються уздовж похилих стінок необхідність у підрахунку кожної партії пійманих у напрямку до більш яркої зони розділового прикомах окремо відсутня. Шкала, включена в стінку строю. Це викликано фототропним ефектом. Із цієї ємності, дозволяє визначати число комах з досить частини ємності вони через отвір 906 і сполучний високою точністю під час і наприкінці періоду споелемент або сполучну трубку 902 потрапляють у стережень без необхідності витягати личинки черємність 903 для утилізації пійманих комах, заповвиць і перераховувати їх, що є трудомістким. нену консервувальною рідиною. Істотна економія часу й витрат дозволяє викоДані рішення ілюструють поліпшений спосіб ристати більше число пасток на полях, навіть у відводу опадових вод, які потрапляють усередину віддалених і важкодоступних місцевостях, що в пастки, завдяки зміні конструкції ємності для утиліданий час не є здійсненним. Це повинно підвищизації пійманих комах. Захист ємності від періодичти винищування шкідників і зменшити шкоду, яку ного затоплення водою з опадів дозволяє змінити приносять шкідливі комахи. спосіб утилізації пійманих комах за рахунок викоСпосіб уловлювання комах з використанням ристання консервувальної рідини-приманки. Дрепасток згідно з даним винаходом сам по собі не є нажна система, яка використовується в ємностях у складним. Пастки встановлюються до очікуваного вигляді висувних ящиків, має форму подовженої початку сезону активності комах. Комахи потрапподвійної стінки з незаповненим простором між ляють у пастку, потім падають через прохід, який такими стінками. Верхні частини таких стінок зазвужується, перехідної муфти на сітку, звідки вони гнуті зовні. Для того щоб забезпечити потрібний зісковзують у ємність, заповнену консервувальною нахил сітки, одна з подовжених стінок розташоварідиною, що використовується як приманка. на вище, ніж інша. Сітка, натягнута поверх верхніх Пастка, яка є об'єктом даного винаходу, може секцій стінок, таким чином, розташована під кутом використовуватися в лісовому господарстві, садівдо днища ємності. Комахи, які падають у ємність ництві або в інших сферах, у яких використовують через подовжену звужену секцію на дні уловлювапастки з феромоном або інші пастки для комах. льної секції, відскакують рикошетом від натягнутої Завдяки використанню консервувальної рідинипо діагоналі сітки й падають у консервувальну ріприманки запобігається ефект відлякування (за дину-приманку, якою заповнена ємність. Вони морахунок анти-феромонів, запаху розкладання, жуть залишатися там до декількох місяців без нестридуляційних звуків) комах, які наближаються, обхідності видаляти їх. Належна система що поліпшує їх уловлення. Найбільшою перевагою водостоку запобігає розведенню такої рідини. є відсутність необхідності в частому контролі й Сталість її складу, а також присутність детергенту, обслуговуванні, зокрема в спорожнюванні ємносвикликають швидке затоплення комах. Вони, таким тей. 23 89031 24 25 89031 26 27 89031 28 29 89031 30 31 Комп’ютерна верстка В. Мацело 89031 Підписне 32 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
