Пастка для комах

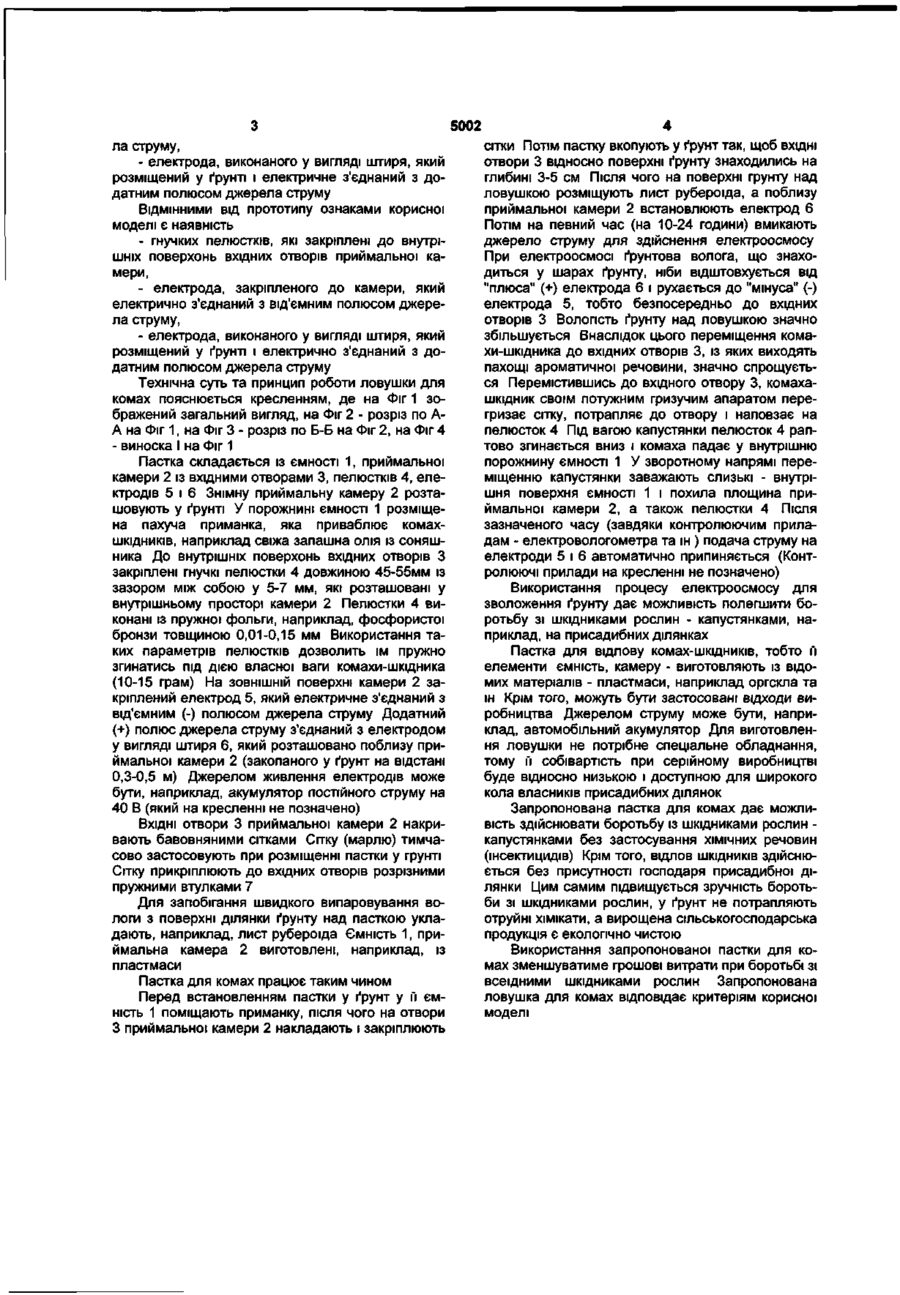

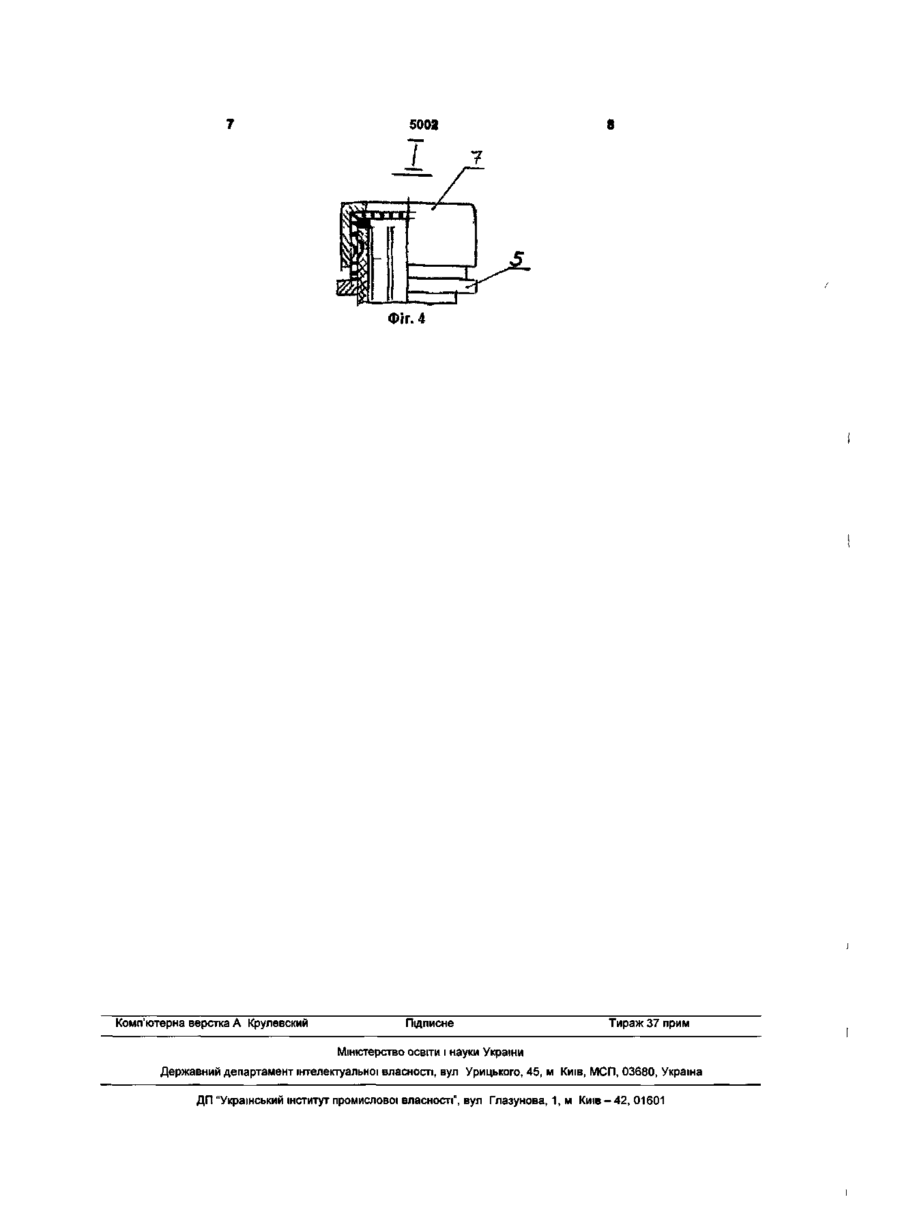

Пастка для комах, що містить ємність, розташовану у ґрунті, до якої закріплена приймальна камера зі вхідними отворами, яка відрізняється тим, що до внутрішньої поверхні вхідних отворів приймальної камери закріплені гнучкі пелюстки, а на ЗОВНІШНІЙ поверхні камери закріплений електрод, який електрично з'єднаний з від'ємним полюсом джерела струму, додатний полюс якого - з електродом, виконаним у вигляді штиря, який розміщений у грунті Корисна модель відноситься до сільського господарства, а саме до обладнання, яке використовується в прикладній ентомології для боротьби зі шкідниками сільськогосподарських рослин Відома пастка для відлову комах - всеїдних ШКІДНИКІВ, яка розташовується у ґрунті (Спосіб виготовлення ловушки у ґрунті Польща Заявка №265753, А01М, опублікована 24 11 1988 р ) Пастка складається з ємності, яка має ВХІДНІ отвори у вигляді щілин 3 бокових сторін стінок ємності формують насип, кут похилу якого, відносно поверхні грунту, дорівнює 5-40 Верх насипу розташовано на рівні нижнього краю вхідних отворів Над насипом і вхідними отворами виконаний захисний елемент, який є боковою стінкою ємності на ДІЛЯНЦІ між верхнім краєм ємності і вхідним отвором Ємність може мати вкладень із бортиком, повернутим по дузі кола ззовні Вкладень може мати дно з вхідними отворами у вигляді щілин Ознаками, спільними з аналогом, є наявність - ємності, яка розташована у ґрунті, - вхідних отворів Недоліком аналога є те, що він не забезпечує відлов комах - всеїдних ШКІДНИКІВ, наприклад капустянок Найбільш близьким за технічною суттю і досягнутим технічним результатом є ловушка для комах (АС СССР №1505488, А01М1/02 від 07 09 1989 г ) , яка прийнята за прототип Пастка складається з ловчої камери, яка виконана у вигляді усіченої піраміди У піраміду встановлені пластини із прозорого матеріалу До дна камери приєднана ємність У верхній та у нижній основинах і у ребрах піраміди виконані отвори На верхній СТІНЦІ камери закріплено рухому кришку У порожнину піраміди вкладають приманку, а саму ємність вкопують у грунт Комахи, яких приваблює пахуча речовина приманки, при польоті натикаються на пластинки і скочуються крізь зазори між ними і стінками піраміди у камеру Рухаючись по дну камери, комахи крізь отвори потрапляють до ємності Недоліком прототипу є те, що він не забезпечує відлов комах, які мешкають у верхніх шарах ґрунту Причому максимальні переміщення ШКІДНИКІВ відбуваються, головним чином, тоді, коли верхній шар ґрунту є достатньо вологим Ознаками, спільними з прототипом, є наявність - ємності, яка розташована у ґрунті, - камери з вхідними отворами, яка закріплена до ємності В основу корисної моделі поставлено задачу розробити пастку для комах, яка шляхом зволоження верхнього шару ґрунту при використанні процесу електроосмосу забезпечила б відлов всеїдних ШКІДНИКІВ (капустянок) Суттєвими ознаками корисної моделі є наявність - приймальної камери зі вхідними отворами, - ємності, до якої закріплена приймальна камера, - гнучких пелюстків, які закріплені до внутрішніх поверхонь вхідних отворів приймальної камери, - електрода, закріпленого до камери, який електрично з'єднаний з від'ємним полюсом джере со сч о о ю 5002 ла струму, - електрода, виконаного у вигляді штиря, який розміщений у ґрунті і електричне з'єднаний з додатним полюсом джерела струму ВІДМІННИМИ ВІД прототипу ознаками корисної моделі є наявність - гнучких пелюстків, які закріплені до внутрішніх поверхонь вхідних отворів приймальної камери, - електрода, закріпленого до камери, який електрично з'єднаний з від'ємним полюсом джерела струму, - електрода, виконаного у вигляді штиря, який розміщений у ґрунті і електрично з'єднаний з додатним полюсом джерела струму Технічна суть та принцип роботи ловушки для комах пояснюється кресленням, де на Фіг 1 зображений загальний вигляд, на Фіг 2 - розріз по АА на Фіг 1, на Фіг 3 - розріз по Б-Б на Фіг 2, на Фіг 4 - виноска І на Фіг 1 Пастка складається із ємності 1, приймальної камери 2 із вхідними отворами 3, пелюстків 4, електродів 5 і 6 Знімну приймальну камеру 2 розташовують у ґрунті У порожнині ємності 1 розміщена пахуча приманка, яка приваблює комахШКІДНИКІВ, наприклад свіжа запашна олія із соняшника До внутрішніх поверхонь вхідних отворів З закріплені гнучкі пелюстки 4 довжиною 45-55мм із зазором між собою у 5-7 мм, які розташовані у внутрішньому просторі камери 2 Пелюстки 4 виконані із пружної фольги, наприклад, фосфористої бронзи товщиною 0,01-0,15 мм Використання таких параметрів пелюстків дозволить їм пружно згинатись під дією власноїваги комахи-шкідника (10-15 грам) На ЗОВНІШНІЙ поверхні камери 2 закріплений електрод 5, який електричне з'єднаний з від'ємним (-) полюсом джерела струму Додатний (+) полюс джерела струму з'єднаний з електродом у вигляді штиря 6, який розташовано поблизу приймальної камери 2 (закопаного у ґрунт на відстані 0,3-0,5 м) Джерелом живлення електродів може бути, наприклад, акумулятор постійного струму на 40 В (який на кресленні не позначено) ВХІДНІ отвори 3 приймальної камери 2 накривають бавовняними сітками Сітку (марлю) тимчасово застосовують при розміщенні пастки у грунті Сітку прикріплюють до вхідних отворів розрізними пружними втулками 7 Для запобігання швидкого випаровування вологи з поверхні ділянки ґрунту над пасткою укладають, наприклад, лист рубероіда Ємність 1, приймальна камера 2 виготовлені, наприклад, із пластмаси Пастка для комах працює таким чином Перед встановленням пастки у ґрунт у м ємність 1 поміщають приманку, після чого на отвори З приймальної камери 2 накладають і закріплюють сітки Потім пастку вкопують у ґрунт так, щоб ВХІДНІ отвори 3 відносно поверхні ґрунту знаходились на глибині 3-5 см Після ЧОГО на поверхні грунту над ловушкою розміщують лист рубероіда, а поблизу приймальної камери 2 встановлюють електрод 6 Потім на певний час (на 10-24 години) вмикають джерело струму для здійснення електроосмосу При електроосмосі ґрунтова волога, що знаходиться у шарах ґрунту, ніби відштовхується від "плюса" (+) електрода 6 і рухається до "мінуса" (-) електрода 5, тобто безпосередньо до вхідних отворів 3 Вологість ґрунту над ловушкою значно збільшується Внаслідок цього переміщення комахи-шкідника до вхідних отворів 3, із яких виходять пахощі ароматичної речовини, значно спрощується Перемістившись до вхідного отвору 3, комахашкідник своїм потужним гризучим апаратом перегризає сітку, потрапляє до отвору і наповзає на пелюсток 4 Під вагою капустянки пелюсток 4 раптово згинається вниз і комаха падає у внутрішню порожнину ємності 1 У зворотному напрямі переміщенню капустянки заважають слизькі - внутрішня поверхня ємності 1 і похила площина приймальної камери 2, а також пелюстки 4 Після зазначеного часу (завдяки контролюючим приладам - електровологометра та ін ) подача струму на електроди 5 і 6 автоматично припиняється (Контролюючі прилади на кресленні не позначено) Використання процесу електроосмосу для зволоження ґрунту дає можливість полегшити боротьбу зі шкідниками рослин - капустянками, наприклад, на присадибних ділянках Пастка для відлову комах-шкідників, тобто її елементи ємність, камеру - виготовляють із відомих матеріалів - пластмаси, наприклад оргскла та ін Крім того, можуть бути застосовані відходи виробництва Джерелом струму може бути, наприклад, автомобільний акумулятор Для виготовлення ловушки не потрібне спеціальне обладнання, тому її собівартість при серійному виробництві буде відносно низькою і доступною для широкого кола власників присадибних ділянок Запропонована пастка для комах дає можливість здійснювати боротьбу із шкідниками рослин капустянками без застосування ХІМІЧНИХ речовин (інсектицидів) Крім того, відлов ШКІДНИКІВ здійснюється без присутності господаря присадибної ділянки Цим самим підвищується зручність боротьби зі шкідниками рослин, у ґрунт не потрапляють отруйні хімікати, а вирощена сільськогосподарська продукція є екологічно чистою Використання запропонованої пастки для комах зменшуватиме грошові витрати при боротьбі зі всеїдними шкідниками рослин Запропонована ловушка для комах відповідає критеріям корисної моделі E'J!
