Пристрій для рівноприскореного пуску і підвищення коефіцієнтів корисної дії та потужності багатодвигунних асинхронних електромеханічних систем

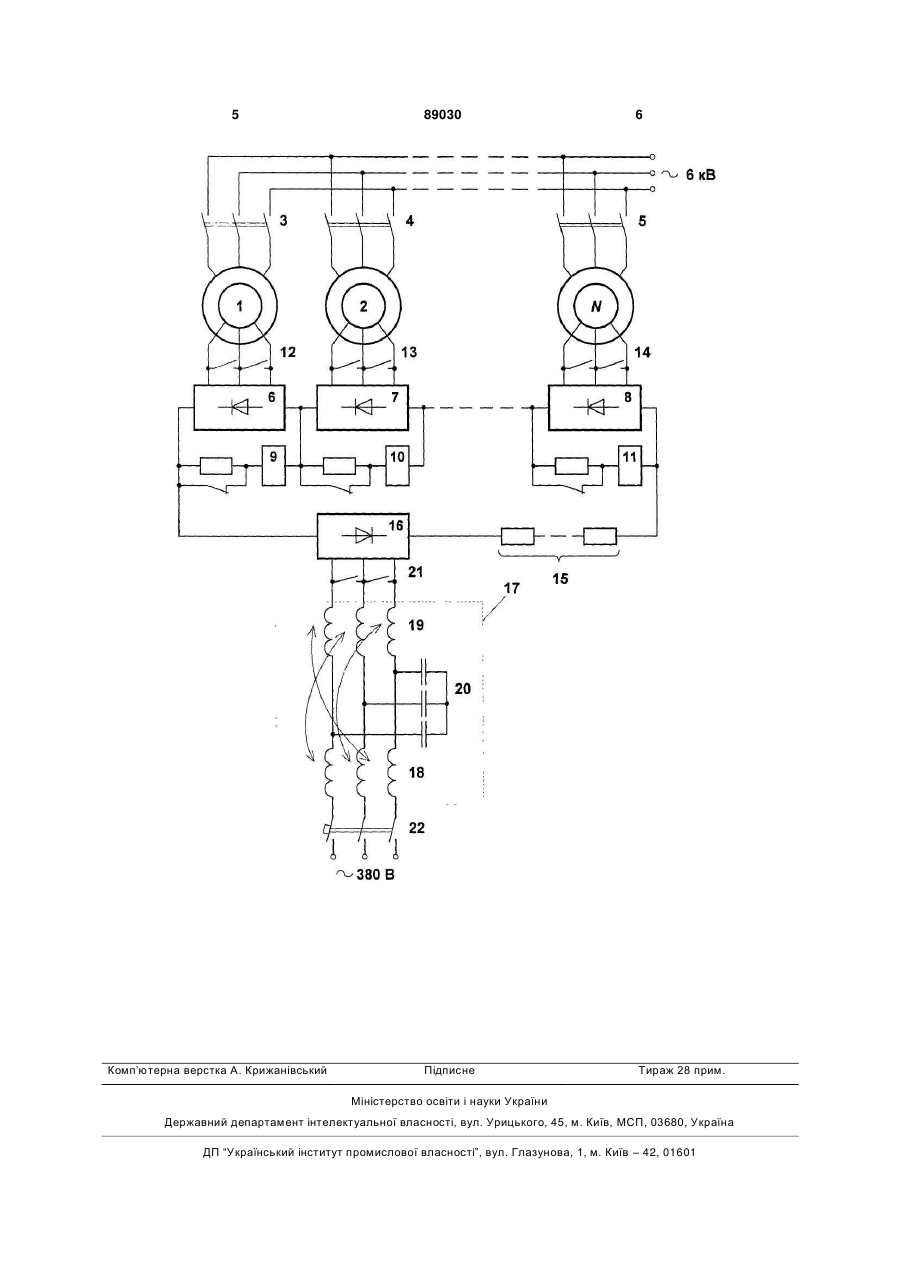

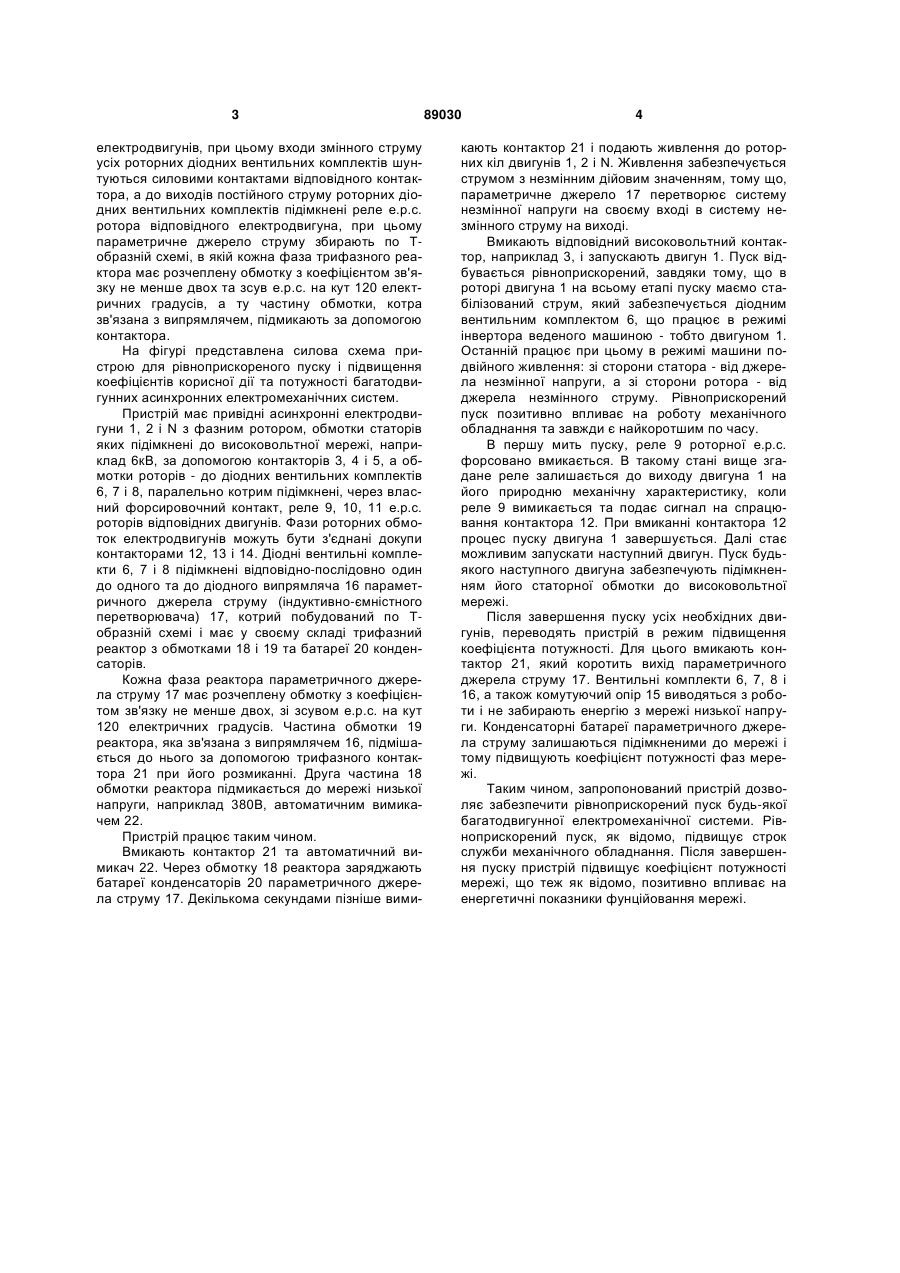

Пристрій для рівноприскореного пуску і підвищення коефіцієнтів корисної дії та потужності багатодвигунних асинхронних електромеханічних систем, який має Ν-електродвигунів з фазним ротором, параметричне джерело струму з діодним C2 2 (19) 1 3 електродвигунів, при цьому входи змінного струму усіх роторних діодних вентильних комплектів шунтуються силовими контактами відповідного контактора, а до виходів постійного струму роторних діодних вентильних комплектів підімкнені реле е.р.с. ротора відповідного електродвигуна, при цьому параметричне джерело струму збирають по Тобразній схемі, в якій кожна фаза трифазного реактора має розчеплену обмотку з коефіцієнтом зв'язку не менше двох та зсув е.р.с. на кут 120 електричних градусів, а ту частину обмотки, котра зв'язана з випрямлячем, підмикають за допомогою контактора. На фігурі представлена силова схема пристрою для рівноприскореного пуску і підвищення коефіцієнтів корисної дії та потужності багатодвигунних асинхронних електромеханічних систем. Пристрій має привідні асинхронні електродвигуни 1, 2 і N з фазним ротором, обмотки статорів яких підімкнені до високовольтної мережі, наприклад 6кВ, за допомогою контакторів 3, 4 і 5, а обмотки роторів - до діодних вентильних комплектів 6, 7 і 8, паралельно котрим підімкнені, через власний форсировочний контакт, реле 9, 10, 11 е.р.с. роторів відповідних двигунів. Фази роторних обмоток електродвигунів можуть бути з'єднані докупи контакторами 12, 13 і 14. Діодні вентильні комплекти 6, 7 і 8 підімкнені відповідно-послідовно один до одного та до діодного випрямляча 16 параметричного джерела струму (індуктивно-ємністного перетворювача) 17, котрий побудований по Тобразній схемі і має у своєму складі трифазний реактор з обмотками 18 і 19 та батареї 20 конденсаторів. Кожна фаза реактора параметричного джерела струму 17 має розчеплену обмотку з коефіцієнтом зв'язку не менше двох, зі зсувом е.р.с. на кут 120 електричних градусів. Частина обмотки 19 реактора, яка зв'язана з випрямлячем 16, підмішається до нього за допомогою трифазного контактора 21 при його розмиканні. Друга частина 18 обмотки реактора підмикається до мережі низької напруги, наприклад 380В, автоматичним вимикачем 22. Пристрій працює таким чином. Вмикають контактор 21 та автоматичний вимикач 22. Через обмотку 18 реактора заряджають батареї конденсаторів 20 параметричного джерела струму 17. Декількома секундами пізніше вими 89030 4 кають контактор 21 і подають живлення до роторних кіл двигунів 1, 2 і N. Живлення забезпечується струмом з незмінним дійовим значенням, тому що, параметричне джерело 17 перетворює систему незмінної напруги на своєму вході в систему незмінного струму на виході. Вмикають відповідний високовольтний контактор, наприклад 3, і запускають двигун 1. Пуск відбувається рівноприскорений, завдяки тому, що в роторі двигуна 1 на всьому етапі пуску маємо стабілізований струм, який забезпечується діодним вентильним комплектом 6, що працює в режимі інвертора веденого машиною - тобто двигуном 1. Останній працює при цьому в режимі машини подвійного живлення: зі сторони статора - від джерела незмінної напруги, а зі сторони ротора - від джерела незмінного струму. Рівноприскорений пуск позитивно впливає на роботу механічного обладнання та завжди є найкоротшим по часу. В першу мить пуску, реле 9 роторної е.р.с. форсовано вмикається. В такому стані вище згадане реле залишається до виходу двигуна 1 на його природню механічну характеристику, коли реле 9 вимикається та подає сигнал на спрацювання контактора 12. При вмиканні контактора 12 процес пуску двигуна 1 завершується. Далі стає можливим запускати наступний двигун. Пуск будьякого наступного двигуна забезпечують підімкненням його статорної обмотки до високовольтної мережі. Після завершення пуску усіх необхідних двигунів, переводять пристрій в режим підвищення коефіцієнта потужності. Для цього вмикають контактор 21, який коротить вихід параметричного джерела струму 17. Вентильні комплекти 6, 7, 8 і 16, а також комутуючий опір 15 виводяться з роботи і не забирають енергію з мережі низької напруги. Конденсаторні батареї параметричного джерела струму залишаються підімкненими до мережі і тому підвищують коефіцієнт потужності фаз мережі. Таким чином, запропонований пристрій дозволяє забезпечити рівноприскорений пуск будь-якої багатодвигунної електромеханічної системи. Рівноприскорений пуск, як відомо, підвищує строк служби механічного обладнання. Після завершення пуску пристрій підвищує коефіцієнт потужності мережі, що теж як відомо, позитивно впливає на енергетичні показники фунційовання мережі. 5 Комп’ютерна верстка А. Крижанівський 89030 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
