Призначення ресурсів зворотної лінії зв’язку і керування потужністю зворотної лінії зв’язку для системи безпровідного зв’язку

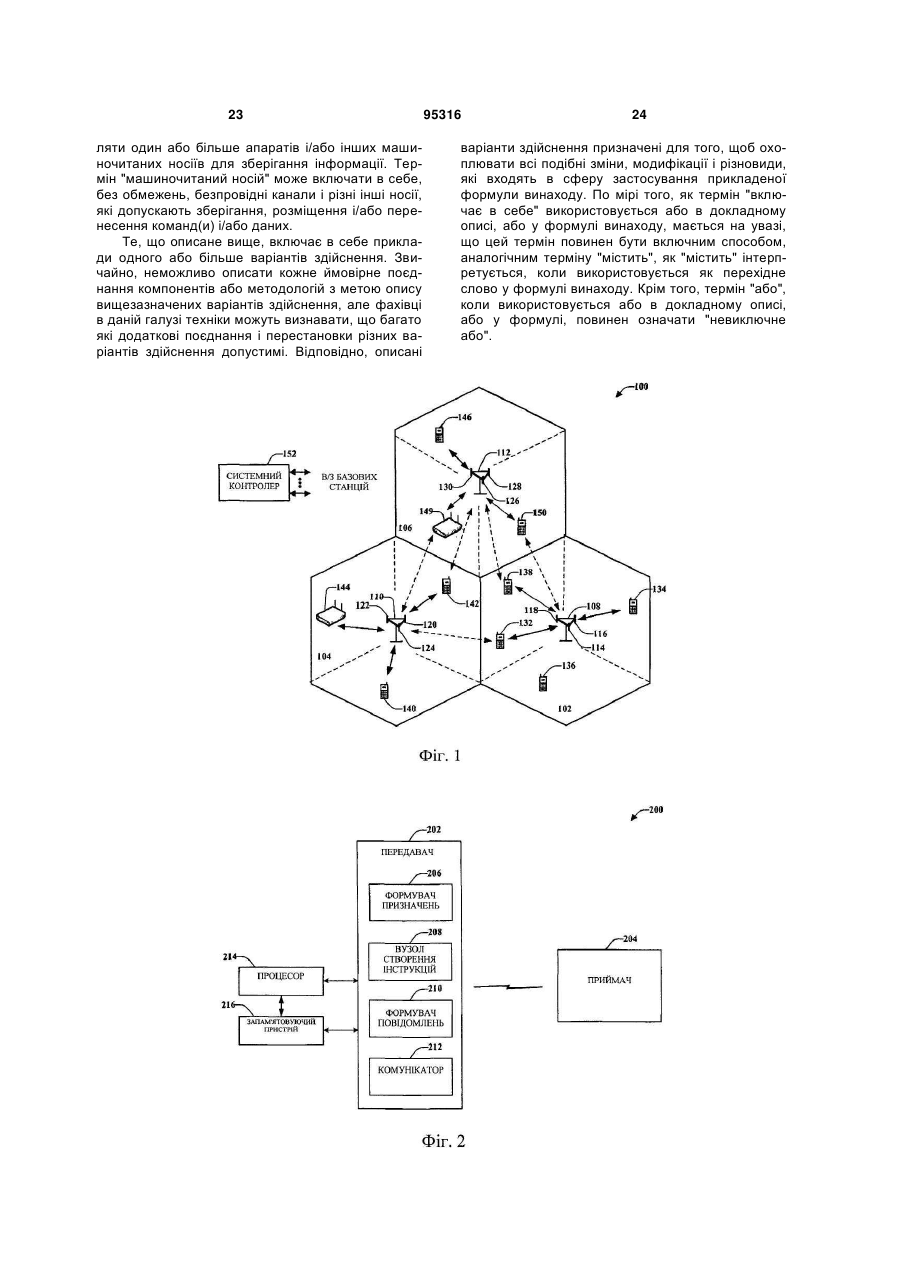

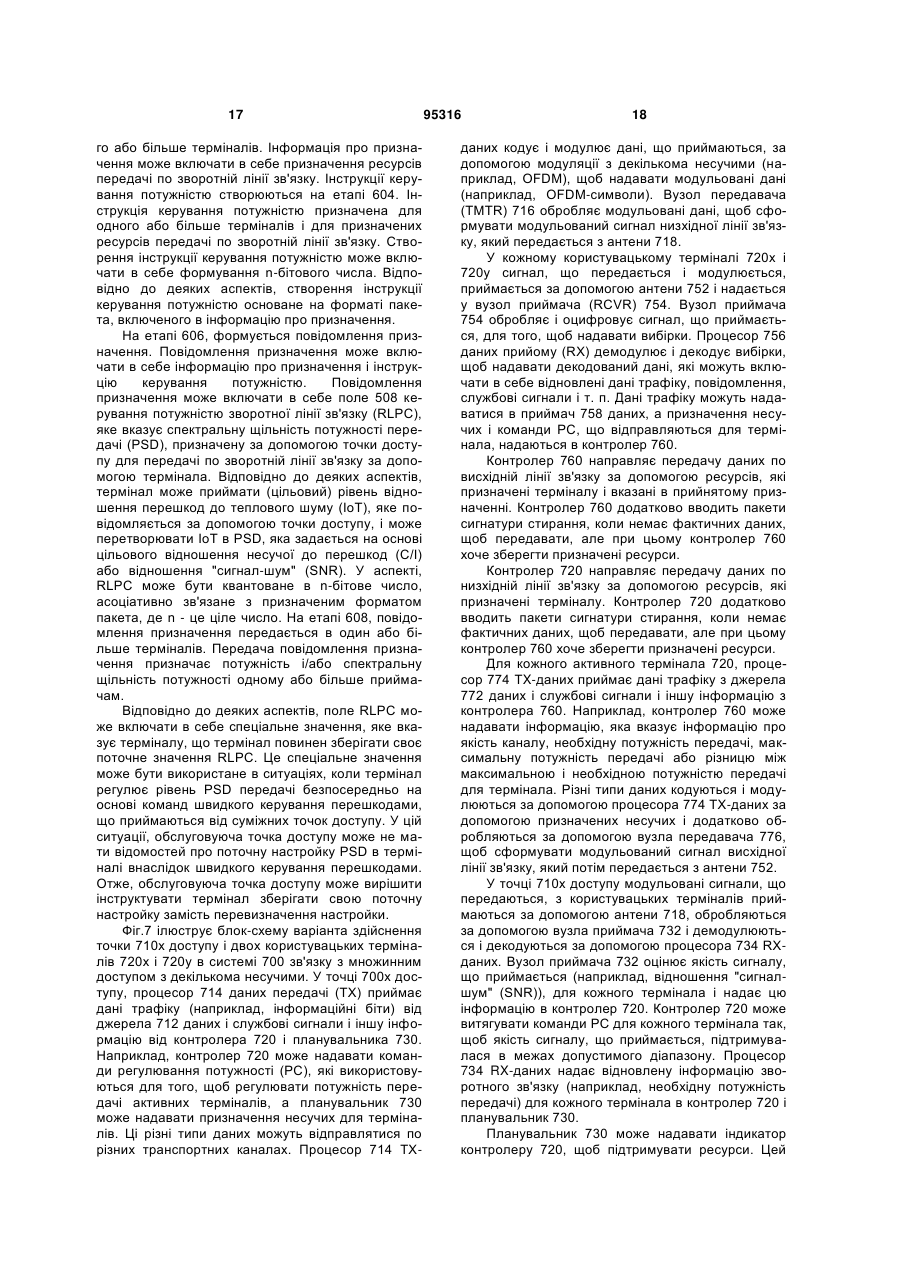

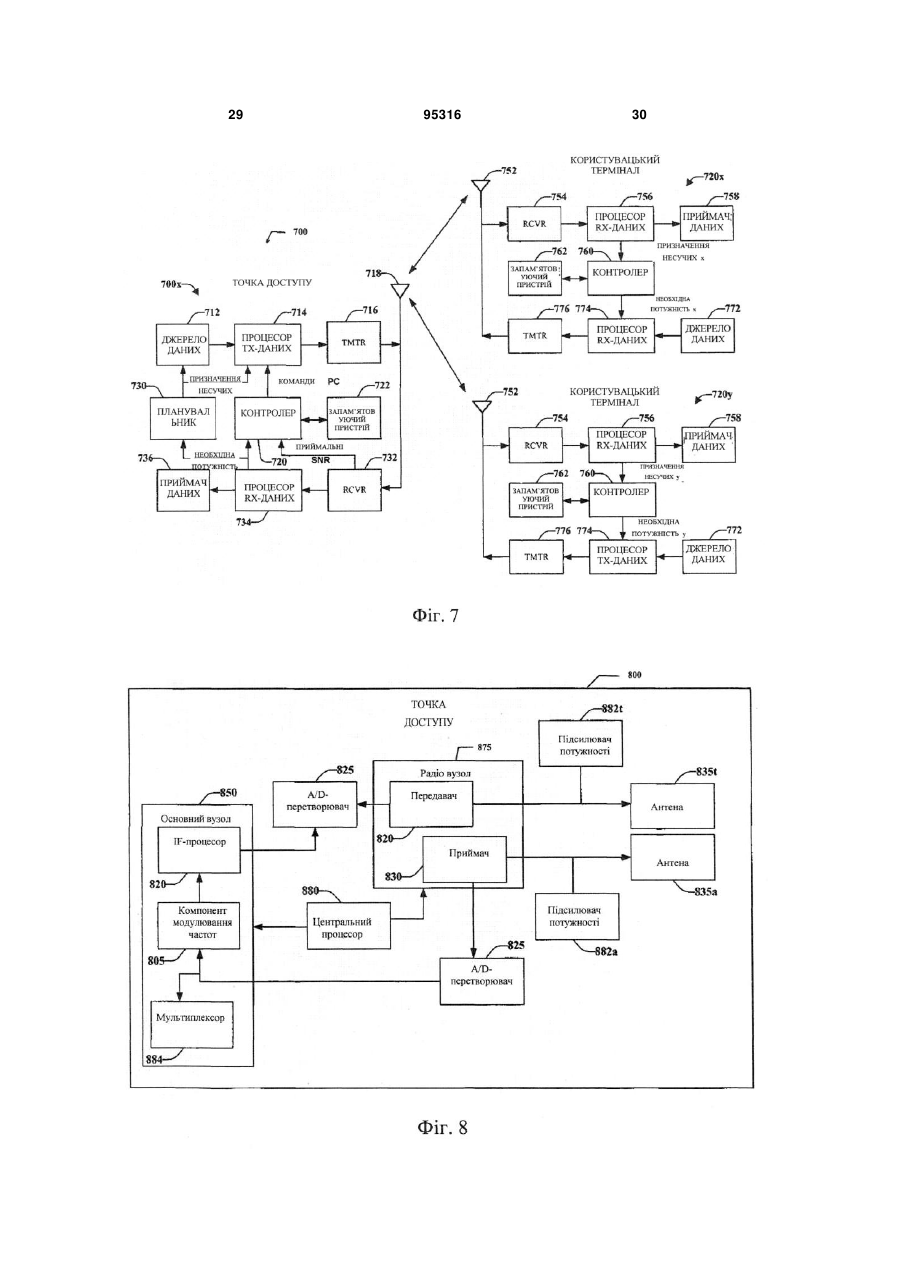

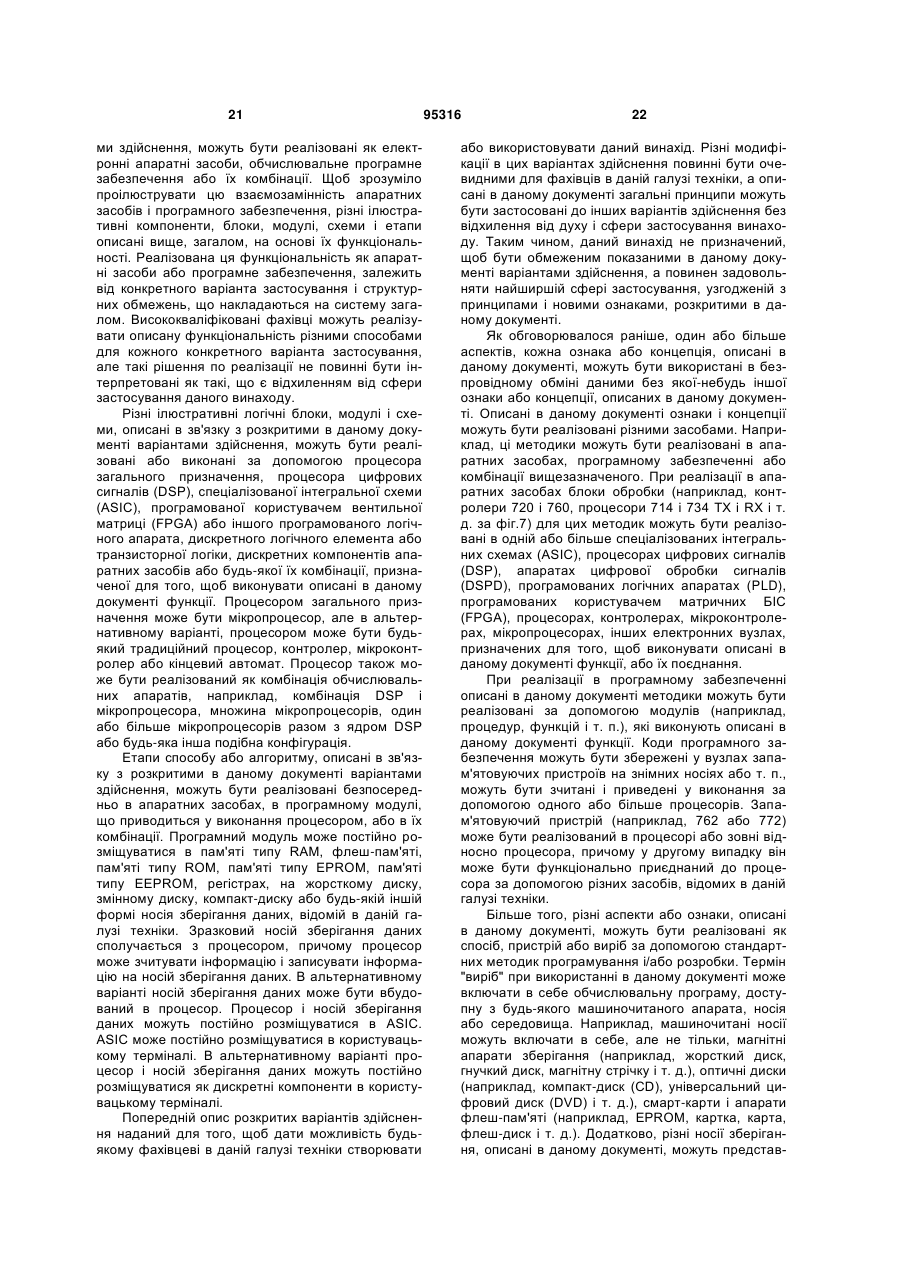

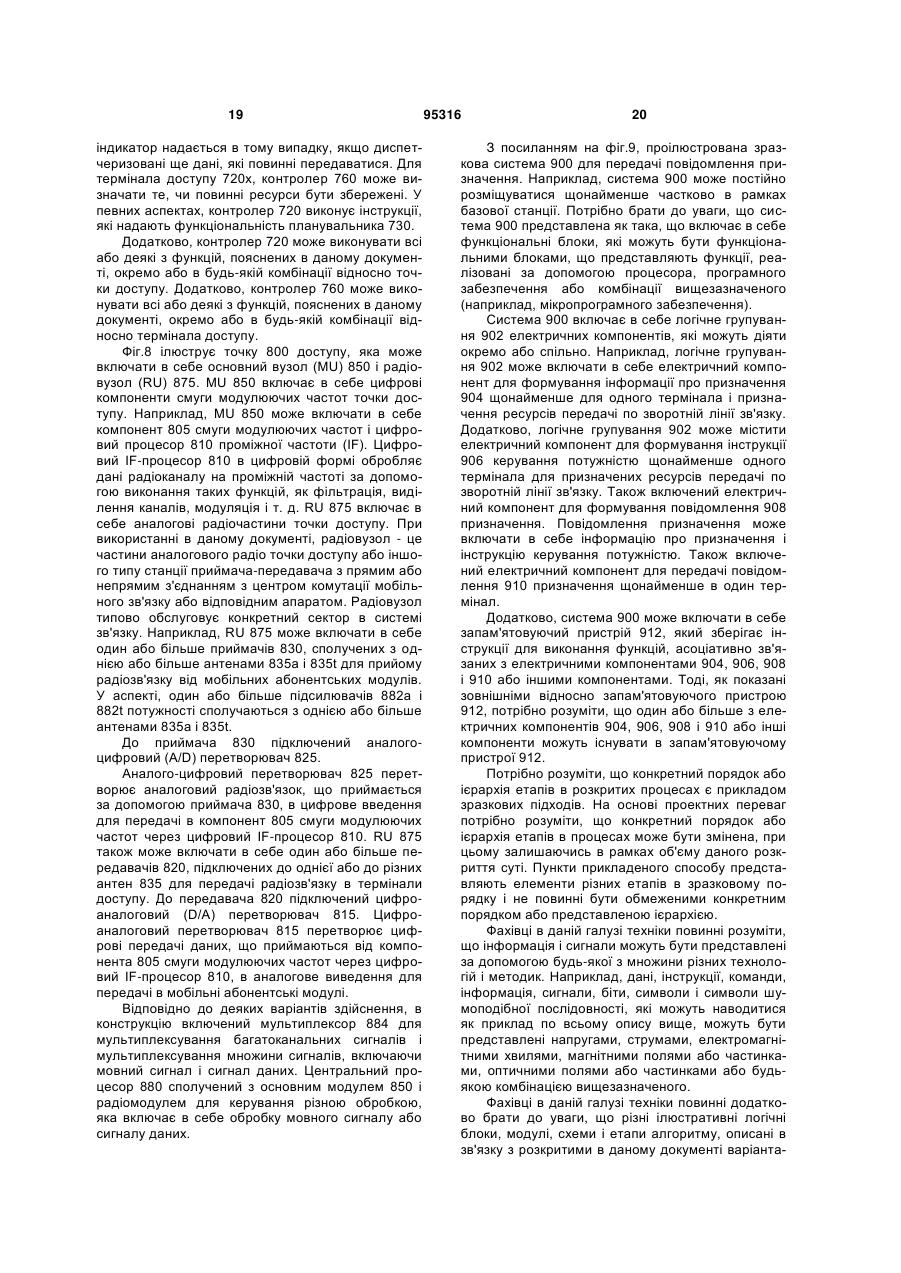

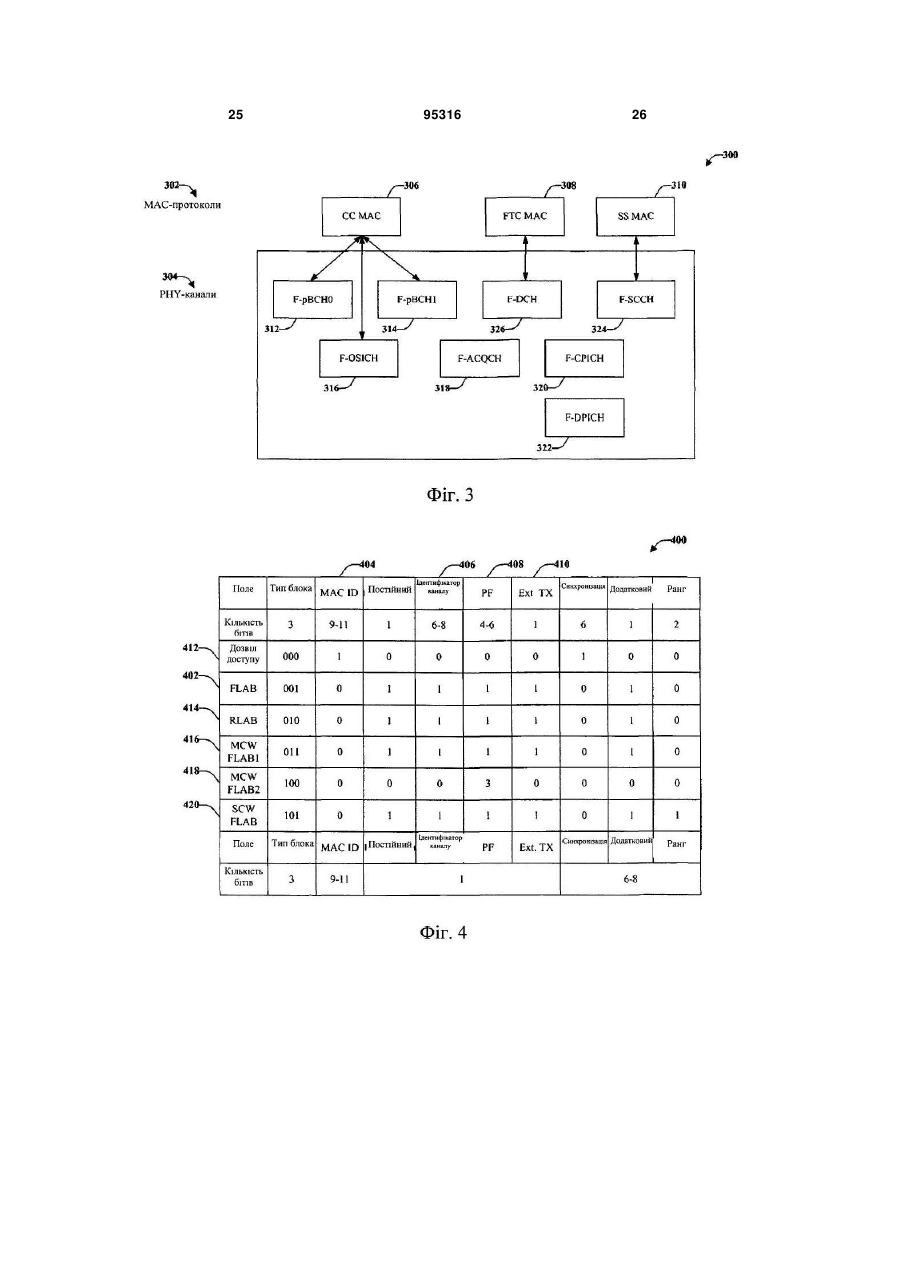

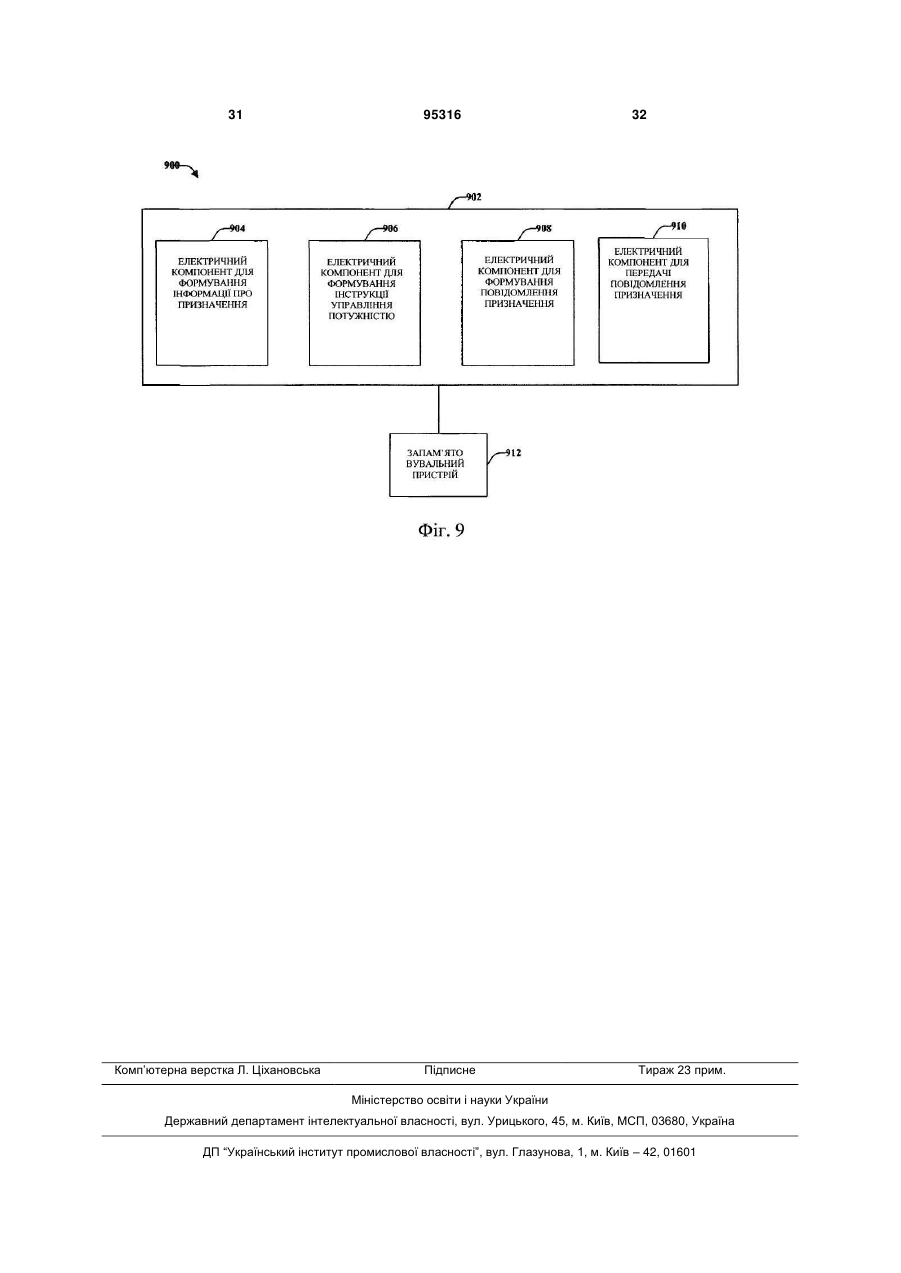

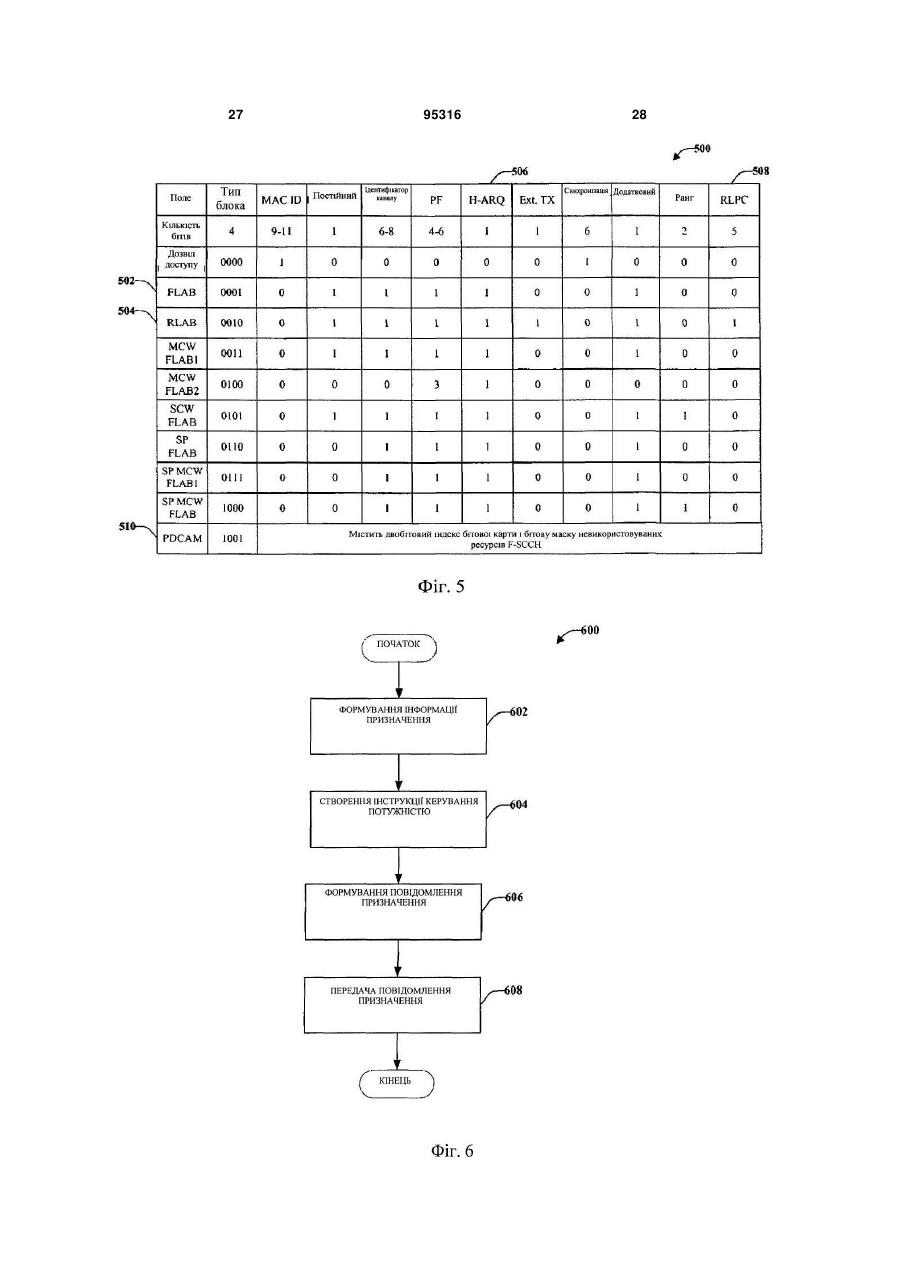

1. Спосіб для передачі повідомлення призначення, який включає етапи, на яких: формують інформацію про призначення для щонайменше одного термінала, причому інформація про призначення включає в себе призначення ресурсів передачі по зворотній лінії зв'язку; формують інструкцію керування потужністю щонайменше одного термінала для призначеного ресурсу передачі по зворотній лінії зв'язку на основі формату пакета, включеного у інформацію призначення; формують повідомлення призначення, яке включає в себе як інформацію про призначення, так і інструкцію керування потужністю; і передають повідомлення призначення в щонайменше один термінал. 2. Спосіб за п. 1, в якому формування інструкції керування потужністю включає етап, на якому формують n-бітове число. 3. Спосіб за п. 1, в якому передача повідомлення призначення включає в себе призначення потуж 2 (19) 1 3 95316 4 13. Пристрій безпровідного зв'язку, який передає повідомлення призначення, що містить: засіб формування інформації про призначення для щонайменше одного термінала і призначення ресурсів передачі по зворотній лінії зв'язку; засіб формування інструкції керування потужністю щонайменше одного термінала для призначених ресурсів передачі по зворотній лінії зв'язку на основі формату пакета, включеного у інформацію призначення; засіб формування повідомлення призначення, яке включає в себе як інформацію про призначення, так і інструкцію керування потужністю; і засіб передачі повідомлення призначення в щонайменше один термінал. 14. Пристрій безпровідного зв'язку за п. 13, в якому засіб для формування інструкції керування потужністю включає формування n-бітового числа. 15. Пристрій безпровідного зв'язку за п. 13, в якому засіб для передачі повідомлення призначення призначає потужність, спектральну щільність потужності або їх комбінації щонайменше одному терміналу. 16. Пристрій безпровідного зв'язку за п. 13, в якому інструкція керування потужністю включена в поле RLPC каналу керування потужністю зворотної лінії зв'язку. 17. Пристрій безпровідного зв'язку за п. 16, в якому поле RLPC містить спеціальне значення, яке вказує те, що щонайменше один термінал повинен зберігати своє поточне значення спектральної щільності потужності. 18. Пристрій безпровідного зв'язку за п. 16, в якому поле RLPC включає в себе цільове відношення несучої до перешкод. 19. Машиночитаний носій, який зберігає машиновиконувані інструкції для: визначення інформації про призначення щонайменше для одного термінала, причому інформація про призначення включає в себе призначення ресурсів передачі по зворотній лінії зв'язку; створення інструкції керування потужністю щонайменше одного термінала для призначеного ресурсу передачі по зворотній лінії зв'язку на основі формату пакета, включеного у інформацію призначення; форматування повідомлення призначення, яке включає в себе інформацію про призначення і інструкцію керування потужністю; і передачі повідомлення призначення в щонайменше один термінал. 20. Пристрій, що функціонує в системі безпровідного зв'язку, при цьому пристрій містить: процесор, виконаний з можливістю: визначати інформацію про призначення для щонайменше одного термінала, причому інформація про призначення включає в себе призначення ресурсів передачі по зворотній лінії зв'язку; створювати інструкцію керування потужністю щонайменше одного термінала для призначеного ресурсу передачі по зворотній лінії зв'язку на основі формату пакета, включеного у інформацію призначення; форматувати повідомлення призначення, яке включає в себе як інформацію про призначення, так і інструкцію керування потужністю; і передавати повідомлення призначення в щонайменше один термінал. Дана заявка вимагає пріоритет попередньої заявки на патент США порядковий номер 60/829388, поданої 10/13/06, озаглавленої "CONTROL CHANNEL FOR WIRELESS COMMUNICATION". Ця заявка повністю міститься в даному документі як посилання. Рівень техніки Галузь техніки, до якої належить винахід Подальший опис, загалом, стосується систем безпровідного зв'язку, і, крім іншого, передачі повідомлень призначення в системі безпровідного зв'язку. Рівень техніки Системи безпровідного зв'язку широко розгорнуті з тим, щоб надавати різні типи зв'язку, наприклад мову, дані і т. п. Ці системи можуть бути системами множинного доступу, які допускають підтримання зв'язку з декількома терміналами доступу за допомогою спільного використання доступних системних ресурсів (наприклад, смуги пропускання і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA) і системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA). Типово, система безпровідного зв'язку містить декілька базових станцій, при цьому кожна базова станція обмінюється даними з мобільною станцією за допомогою прямої лінії зв'язку (або низхідної лінії зв'язку), а кожна мобільна станція (або термінал доступу) обмінюється даними з базовою станцією за допомогою зворотної лінії зв'язку (або висхідної лінії зв'язку). Система безпровідного зв'язку з множинним доступом може одночасно обмінюватися даними з декількома терміналами по прямій і зворотній лініях зв'язку. Декілька терміналів можуть одночасно передавати дані по зворотній лінії зв'язку і/або приймати дані по прямій лінії зв'язку. Це часто здійснюється за допомогою мультиплексування передач по кожній лінії зв'язку так, щоб вони були ортогональними одна до одної у часовій, частотній і/або кодовій області. Суть винаходу Далі представлена спрощена суть для того, щоб надавати базове розуміння деяких аспектів розкритих варіантів здійснення. Ця суть не є всебі 5 чним оглядом і вона не має наміром ні те, щоб визначати ключові або найважливіші елементи, ні те, щоб розмежувати об'єм цих варіантів здійснення. її мета полягає в тому, щоб представити деякі поняття описаних варіантів здійснення в спрощеній формі як вступ до більш докладного опису, який представлений далі. Відповідно до одного або більше варіантів здійснення і їх відповідного розкриття суті, різні аспекти описуються в зв'язку з призначенням потужності і/або спектральної щільності потужності в рамках безпровідного мережного оточення. Відповідно до аспекту, передбачений спосіб для передачі повідомлення призначення. Спосіб включає в себе формування інформації про призначення щонайменше для одного термінала. Інформація про призначення може включати в себе призначення ресурсів передачі зворотної лінії зв'язку. Спосіб також включає в себе формування інструкції керування потужністю щонайменше одного термінала для призначеного ресурсу передачі по зворотній лінії зв'язку і формування повідомлення призначення, яке включає в себе як інформацію про призначення, так і інструкцію керування потужністю. Повідомлення призначення може бути передане щонайменше в один термінал. У пов'язаному аспекті, передбачений пристрій безпровідного зв'язку, який включає в себе запам'ятовуючий пристрій і процесор. Запам'ятовуючий пристрій може зберігати інформацію, пов'язану з інструкціями, що формуються за допомогою процесора. Процесор може виконувати інструкції для формування повідомлення призначення, що включає в себе як інформацію про призначення, яка призначає ресурси передачі по зворотній лінії зв'язку щонайменше для одного термінала, так і інструкцію керування потужністю для призначених ресурсів передачі по зворотній лінії зв'язку, а також щоб інструктувати передачу повідомлення призначення щонайменше в один термінал. Інший аспект стосується пристрою безпровідного зв'язку, який передає повідомлення призначення. Пристрій може включати в себе засіб формування інформації про призначення щонайменше для одного термінала і призначення ресурсів передачі по зворотній лінії зв'язку і засіб формування інструкції керування потужністю щонайменше одного термінала для призначених ресурсів передачі по зворотній лінії зв'язку. Також в пристрій може бути включений засіб формування повідомлення призначення, яке включає в себе як інформацію про призначення, так і інструкцію керування потужністю, і засіб передачі повідомлення призначення щонайменше в один термінал. Додатковий аспект стосується машиночитаного носія, який зберігає машиновиконувані інструкції для визначення інформації про призначення щонайменше для одного термінала і створення інструкції керування потужністю щонайменше одного термінала для призначеного ресурсу передачі по зворотній лінії зв'язку. Інформація про призначення може включати в себе призначення ресурсів передачі по зворотній лінії зв'язку. Машиновиконувані інструкції також служать для форматування повідомлення призначення, яке включає в себе як 95316 6 інформацію про призначення, так і інструкцію керування потужністю, і відправлення повідомлення призначення щонайменше в один термінал. Пристрій, що функціонує в системі безпровідного зв'язку, є пов'язаним аспектом. Пристрій включає в себе процесор, виконаний з можливістю визначати інформацію про призначення щонайменше для одного термінала, причому інформація про призначення включає в себе призначення ресурсів передачі по зворотній лінії зв'язку. Процесор також може бути виконаний з можливістю створювати інструкцію керування потужністю щонайменше одного термінала для призначеного ресурсу передачі по зворотній лінії зв'язку і форматувати повідомлення призначення, яке включає в себе як інформацію про призначення, так і інструкцію керування потужністю. Повідомлення призначення може бути передане щонайменше в один термінал. Для досягнення вищезгаданих і пов'язаних цілей один або більше варіантів здійснення включають ознаки, далі повністю описані і конкретно вказані у формулі винаходу. Подальший опис і прикладені креслення детально викладають певні ілюстративні аспекти і вказують деякі з множини способів, якими можуть бути використані принципи варіантів здійснення. Інші переваги і нові ознаки повинні стати очевидними з подальшого докладного опису, якщо розглядати його разом з кресленнями, і розкриті варіанти здійснення призначені для того, щоб включати в себе всі ці аспекти і їх еквіваленти. Короткий опис креслень Фіг.1 ілюструє систему безпровідного зв'язку з множинним доступом згідно з різними варіантами здійснення для надання каналів керування. Фіг.2 ілюструє зразкову систему, яка призначає ресурси каналу в оточенні безпровідного зв'язку. Фіг.3 ілюструє канали керування прямої лінії зв'язку відповідно до різних аспектів. Фіг.4 ілюструє структуру зразкових блоків службових сигналів прямої лінії зв'язку. Фіг.5 ілюструє аспект спільно використовуваного каналу передачі службових сигналів прямої лінії зв'язку в форматі таблиці. Фіг.6 ілюструє спосіб для передачі повідомлення призначення. Фіг.7 ілюструє блок-схему варіанта здійснення точки доступу і двох користувацьких терміналів в системі зв'язку з множинним доступом з декількома несучими. Фіг.8 ілюструє точку доступу, яка може використовувати один або більше розкритих аспектів. Фіг.9 ілюструє зразкову систему для передачі повідомлення призначення. Докладний опис винаходу Різні варіанти здійснення описуються далі з посиланнями на креслення. У подальшому описі, для цілей пояснення, багато які конкретні деталі пояснені для того, щоб забезпечити повне розуміння одного або більше аспектів. Проте, може бути очевидним, що ці варіанти здійснення можуть застосовуватися на практиці без цих конкретних деталей. У інших випадках, добре відомі структури 7 і пристрої показані у формі блок-схеми, щоб спростити опис цих варіантів здійснення. При використанні в даній заявці терміни "компонент", "вузол", "система" і т. п. призначені для того, щоб посилатися на пов'язаний з комп'ютером об'єкт, будь то апаратні засоби, мікропрограмне забезпечення, поєднання апаратних засобів і програмного забезпечення, програмне забезпечення або програмне забезпечення в ході виконання. Наприклад, компонент може бути, але не тільки, процесом, запущеним в процесорі, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, і додаток, запущений на обчислювальному апараті, і обчислювальний апарат може бути компонентом. Один або більше компонентів можуть постійно знаходитися всередині процесу і/або потоку виконання, і компонент може бути локалізований на комп'ютері і/або розподілений між двома і більше комп'ютерами. Крім того, ці компоненти можуть приводитися у виконання з різних машиночитаних носіїв, які мають збережені різні структури даних. Компоненти можуть обмінюватися даними за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, який має один або більше пакетів даних (наприклад, даних з одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, наприклад по Інтернету, з іншими системами за допомогою сигналу). Крім цього, різні варіанти здійснення описуються в даному документі в зв'язку з безпровідним терміналом. Безпровідний термінал також можна називати системою, абонентським модулем, абонентською станцією, мобільною станцією, мобільним апаратом, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, апаратом безпровідного зв'язку, користувацьким агентом, користувацьким апаратом або користувацьким обладнанням (UE). Безпровідним терміналом може бути стільниковий телефон, безпровідній телефон, телефон, працюючий по протоколу ініціювання сеансу (SIP), станція безпровідного абонентського доступу (WLL), персональний цифровий помічник (PDA), кишеньковий пристрій з підтриманням безпровідного зв'язку, обчислювальний апарат або інший оброблювальний апарат, підключений до безпровідного модему. Крім цього, різні варіанти здійснення описуються в даному документі в зв'язку з базовою станцією. Базова станція може бути використана для зв'язку з безпровідним терміналом(ами) і також може згадуватися як точка доступу, Вузол В або яким-небудь іншим терміном. Різні аспекти або ознаки будуть представлені в термінах систем, які можуть включати в себе ряд апаратів, компонентів, модулів і т. п. Потрібно розуміти і брати до уваги те, що різні системи можуть включати в себе додаткові апарати, компоненти, модулі і/або можуть не включати в себе все з апаратів, компонентів, модулів, пояснених в зв'язку з кресленнями. Також може використовуватися комбінація цих підходів. Фіг.1 ілюструє систему 100 безпровідного зв'язку з множинним доступом згідно з різними варіан 95316 8 тами здійснення для надання каналів керування. Детальніше, система 100 безпровідного зв'язку з множинним доступом включає в себе декілька стільників, наприклад, стільники 102, 104 і 106. Термін "стільник" може стосуватися точки доступу і/або її зони покриття залежно від контексту, в якому використовується термін. У варіанті здійснення за фіг.1, кожній стільник 102, 104 і 106 може включати в себе точку 108, 110, 112 доступу, яка включає в себе декілька секторів. Термін "сектор" може стосуватися точки доступу і/або її зони покриття, залежно від контексту, в якому використовується термін. Декілька секторів формуються за допомогою груп антен, кожна з яких відповідає за зв'язок з терміналами доступу в частині стільника. У стільнику 102 групи 114, 116 і 118 антен відповідають різним секторам. У стільнику 104 групи 120, 122 і 124 антен відповідають різним секторам. У стільнику 106 групи 126, 128 і 130 антен відповідають різним секторам. Для розбитого на сектори стільника, точки доступу для всіх секторів цього стільника типово спільно розташовані в межах базової станції стільника. Методики передачі службових сигналів, описані в даному документі, можуть бути використані для системи з розбитими на сектори стільниками, а також для системи з нерозбитими на сектори стільниками. Для простоти в подальшому описі термін "базова станція" використовується узагальнено для станції, яка обслуговує сектор, а також для станції, яка обслуговує стільник. Базова станція це станція, яка обмінюється даними з терміналами. Базова станція також може бути названа і може містити частину або всю функціональність, точкою доступу, вузлом В і/або яким-небудь іншим мережним об'єктом. Кожний стільник включає в себе декілька терміналів доступу, які підтримують зв'язок з одним або більше секторами кожної точки доступу. Термінали типово розподілені по системі, і кожний термінал може бути стаціонарним або мобільним. Термінал також може називатися, і може містити частину або всю функціональність, мобільною станцією, абонентським обладнанням і/або якимнебудь іншим апаратом. Терміналом може бути безпровідній апарат, стільниковий телефон, персональний цифровий пристрій (PDA), плата безпровідного модему і т. п. Кожний термінал може обмінюватися даними з нулем, однією або декількома базовими станціями по прямій і зворотній лініях зв'язку в будь-який даний момент часу. Наприклад, термінали 132, 134, 136 і 138 доступу підтримують зв'язок з базовою станцією 108, термінали 140, 142 і 144 доступу підтримують зв'язок з точкою 110 доступу, а термінали 146, 149 і 150 доступу підтримують зв'язок з точкою 112 доступу. Як проілюстровано в стільнику 104, наприклад, кожний термінал 140, 142 і 144 доступу знаходиться в частині відповідного стільника, відмінній від всіх інших терміналів доступу в тому ж стільнику. Додатково, кожний термінал 140, 142 і 144 доступу може бути на різній відстані від відповідних груп антен, з якими він обмінюється даними. Обидва цих фактори надають ситуації, також зумовлені навколишнім середовищем і іншими умовами в 9 стільнику, щоб надавати можливість різним характеристикам каналу виникати між кожним терміналом доступу і відповідною групою антен, з якою він обмінюється даними. Контролер 152 сполучений з кожним із стільників 102, 104 і 106 і надає координацію і керування для відповідних базових станцій. Контролер 152 може бути одним мережним об'єктом або набором мережних об'єктів. У розподіленій архітектурі базові станції можуть обмінюватися даними одна з одною по мірі необхідності. Контролер 152 може містити одне або більше підключень до декількох мереж, таких як Інтернет, інші мережі з комутацією пакетів або мережі телефонного зв'язку з комутацією каналів, які надають інформацію в і від терміналів доступу, підтримуючі зв'язок зі стільниками системи 100 безпровідного зв'язку з множинним доступом. Контролер 152 включає в себе або сполучений з планувальником, який диспетчеризує передачу від і в термінали доступу. У деяких варіантах здійснення планувальник може постійно розміщуватися в кожному окремому стільнику, кожному секторі стільника або їх комбінації. Потрібно зазначити, що хоч фіг.1 ілюструє фізичні сектори (наприклад, які мають різні групи антен для різних секторів), можуть бути використані інші підходи. Наприклад, використання декількох фіксованих "променів", кожний з яких покриває різні області стільника в частотному просторі, може бути застосоване замість або в комбінації з фізичними секторами. Один або більше аспектів проектування систем безпровідного зв'язку, описувані в даному документі, підтримують режими роботи дуплекса з частотним розділенням каналів (FDD) і дуплекса з часовим розділенням каналів (TDD) для дуплекса і півдуплекса з підтриманням масштабованої смуги пропускання. Проте, це не обов'язково повинно мати місце, і інші режими також можуть підтримуватися на доповнення або замість попередніх режимів. Система використовує пряму лінію зв'язку (FL) з множинним доступом з ортогональним частотним розділенням каналів (OFDMA) з такими антенними технологіями як підтримання режиму з багатьма входами і багатьма виходами (МІМО) і множинного доступу з просторовим розділенням каналів (SDMA). Проте, такі антенні технології не обов'язково повинні підтримуватися. У деяких аспектах, зворотна лінія зв'язку може бути квазіортогональною (наприклад, вона використовує ортогональну передачу на основі OFDMA і неортогональну передачу з декількома приймальними антенами). Додатково, в деяких аспектах, керування перешкодами може бути одержане через багаторазове використання дробової частоти (FFR), яке поліпшує покриття і продуктивність користувачів на границях стільників. Додатково, в одному або більше аспектах FFR може бути динамічним FFR, яке оптимізує використання смуги пропускання. У аспекті зворотна лінія зв'язку використовує сегмент керування згідно з CDMA, OFDMA, TDMA або комбінації вищезазначеного зі статистичним мультиплексуванням різних каналів керування. У аспекті система використовує швидкий доступ з меншим об'ємом службової інформа 95316 10 ції і швидкими запитами. Відповідно до деяких аспектів, зворотна лінія зв'язку використовує широкосмуговий опорний сигнал для керування потужністю і диспетчеризації підсмуг частот. Ефективне підтримання передачі обслуговування також може бути надане в одному або більше аспектах. У деяких аспектах, технології багатоелементної антени можуть включати в себе попереднє кодування прямої лінії зв'язку і SDMA, попереднє кодування із замкненим контуром в режимі з багатьма входами і одним виходом/з багатьма входами і багатьма виходами (MISO/MIMO) з низькошвидкісним зворотним зв'язком. У аспекті, МІМОсхеми з одним кодовим словом (SCW) з адаптацією швидкості і рангу в замкненому контурі також можуть підтримуватися, хоч МІМО з множиною кодових слів (MCW) або багаторівневі МІМО з підрівневою адаптацією швидкості також можуть бути використані. Фіг.2 ілюструє зразкову систему 200, яка призначає ресурси каналу в оточенні безпровідного зв'язку. Система 200 включає в себе передавач 202, який підтримує безпровідний зв'язок з приймачем 204. Передавач 202 може бути, наприклад, базовою станцією, а приймач 204 може бути апаратом зв'язку. Потрібно розуміти, що система 200 може включати в себе один або більше передавачів 202 і один або більше приймачів 204. Проте, тільки один приймач і тільки один передавач показані для простоти. Передавач 202 може бути виконаний з можливістю призначати канали (наприклад, ресурси) явно для кожного приймача 204 і передавати повідомлення призначення в один або більше приймачів 204. Передавач 202 може включати в себе формувач 206 призначень, який може бути виконаний з можливістю формувати інформацію про призначення щонайменше для одного приймача 204. Формувач 206 призначень додатково може бути виконаний з можливістю призначати ресурси передачі по зворотній лінії зв'язку. Також в передавач 202 може бути включений вузол 208 створення інструкцій, який може бути виконаний з можливістю формувати інструкцію керування потужністю одного абобільше приймачів 204 для призначених ресурсів передачі по зворотній лінії зв'язку. Інструкції можуть включати в себе формування n-бітового числа, де n - це ціле число. Відповідно до деяких аспектів, n дорівнює п'яти. Вузол 208 створення інструкцій може формувати інструкцію керування потужністю на основі формату пакета, який включений в інформацію про призначення. Формувач 210 повідомлень може бути виконаний з можливістю формувати повідомлення призначення, яке може включати в себе одну або обидві з інформації про призначення і інструкції керування потужністю. Повідомлення призначення може включати в себе поле 508 керування потужністю зворотної лінії зв'язку (RLPC), яке вказує спектральну щільність потужності передачі (PSD), призначену за допомогою точки доступу для передачі по зворотній лінії зв'язку за допомогою термінала. У аспекті, RLPC може бути квантоване в nбітове число, асоціативно зв'язане з призначеним 11 форматом пакета, де n - це ціле число. Відповідно до деяких аспектів, поле RLPC містить спеціальне значення, яке вказує те, що щонайменше один термінал повинен зберігати своє поточне значення спектральної щільності потужності. Альтернативно, поле RLPC включає в себе цільове відношення несучої до перешкод, щоб щонайменше один термінал логічно виводив відповідне значення спектральної щільності потужності передачі на основі повідомлюваного рівня відношення перешкод до теплового шуму. Це повідомлення призначення відправляється в приймач 204 за допомогою модуля 212 обміну даними, який виконаний з можливістю відправляти і/або приймати обмін даними від одного або більше приймачів 204. Додаткова інформація, яка стосується службових повідомлень, детальніше пояснюється нижче з посиланням на фіг.4 і 5. Система 200 може включати в себе процесор 214, функціонально сполучений з передавачем 202 (і/або запам'ятовуючим пристроєм 216), щоб виконувати інструкції, що стосуються формування повідомлення призначення, яке включає в себе одну або обидві з інформації про призначення і інструкції керування потужністю для одного або більше приймачів 204. Інструкція керування потужністю може служити для призначеного ресурсу передачі по зворотній лінії зв'язку. Процесор 214 також може виконувати інструкції, які стосуються передачі повідомлення призначення в один або більше приймачів 204. Відповідно до деяких аспектів, процесор 214 може виконувати інструкції, які стосуються формування інформації про призначення для одного або більше приймачів 204 і/або призначення ресурсів передачі по зворотній лінії зв'язку. Процесор 214 також може виконувати інструкції, які стосуються формування інструкції керування потужністю одного або більше приймачів 204 для призначених ресурсів передачі по зворотній лінії зв'язку. Процесор 214 може бути процесором, виділеним для аналізу і/або формування інформації, яка приймається за допомогою передавача 202. Процесор 214 також може бути процесором, який керує одним або більше компонентами системи 200, і/або процесором, який аналізує і формує інформацію, яка приймається за допомогою передавача 202, і керує одним або більше компонентами системи 200. Запам'ятовуючий пристрій 216 може зберігати інформацію, пов'язану з інструкціями, які виконуються за допомогою процесора 214, і іншу відповідну інформацію, пов'язану з передачею інформації в мережі безпровідного зв'язку. Запам'ятовуючий пристрій 216 додатково може зберігати інформацію для виконання дій, щоб керувати обміном даними між передавачем 202 і приймачем 204 так, що система 200 може використовувати збережені протоколи і/або алгоритми для передачі інформації в безпровідній мережі, як описано в даному документі. Повинно бути оцінено, що компоненти зберігання даних (наприклад, пам'ять), описані в даному документі, можуть бути або енергозалежною пам'яттю, або енергонезалежною пам'яттю, або 95316 12 можуть включати в себе як енергозалежну, так і енергонезалежну пам'ять. Як приклад, але не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний ROM (EEPROM) або флеш-пам'ять. Енергозалежний запам'ятовуючий пристрій може включати в себе оперативний запам'ятовуючий пристрій (RAM), який виступає як зовнішній кеш. Як ілюстрація, але не обмеження, RAM доступний в багатьох формах, наприклад синхронний RAM (DRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвійною швидкістю передачі даних (DDR SDRAM), поліпшений SDRAM (ESDRAM), Synchlink DRAM (SLDRAM) і direct Rambus RAM (DRRAM). Пам'ять 216 розкритих варіантів здійснення призначена, щоб містити, без обмеження, ці і інші відповідні типи пам'яті. З посиланням тепер на фіг.3, проілюстровані канали 300 керування прямої лінії зв'язку відповідно до різних аспектів. Потрібно розуміти, що канали 300 керування прямої лінії зв'язку, проілюстровані і описані, є зразковими, і можуть використовуватися інші канали, деякі з каналів можуть бути опущені або можуть бути використані їх комбінації. Зразкові канали 300 керування прямої лінії зв'язку можуть бути використані для надвисокої швидкості передачі даних (UHDR)-один FDD. Протоколи 302 керування доступом до середовища (МАС) проілюстровані у верхній частині креслення, а фізичні канали (PHY) 304 проілюстровані в нижній частині креслення. МАС-протоколи 302 можуть включати в себе МАС 306 каналу керування (СС), МАС 308 прямого каналу трафіку (FTC) і МАС 310 спільно використовуваного сигналу (SS). PHY-канали 304 можуть включати в себе перший основний широкомовний канал прямої лінії зв'язку (F-pBCH0) 312, другий основний широкомовний канал прямої лінії зв'язку (F-pBCHl) 314 і канал індикатора перешкод від інших секторів прямої лінії зв'язку (F-OSICH) 316. F-pBCH0 312 є широкомовним каналом, який переносить конкретні для розгортання параметри. F-pBCHl 314 є широкомовним каналом, який переносить конкретні для сектора параметри. F-OSICH 316 є широкомовним каналом, який переносить індикатор міжсекторних перешкод. Також в PHY-канали 304 може бути включений канал встановлення синхронізації прямої лінії зв'язку (FACQCH) 318, загальний контрольний канал прямої лінії зв'язку (F-CPICH) 320 і виділений контрольний канал прямої лінії зв'язку (F-DPICH) 322. Інші PHY-канали 304 можуть включати в себе спільно використовуваний канал керування (F-SCCH) 324, який переносить керуючі службові сигнали прямої лінії зв'язку. Також включений канал даних (трафіку) (F-DCH) 326, який може підтримувати квадратурну фазову маніпуляцію (QPSK), 8PSK (фазову синхронізацію), 16QAM (квадратурну амплітудну модуляцію), 64QAM і/або інші формати модуляції, таким чином даючи можливість викори 13 стання широкого діапазону спектральної ефективності. Канали керування прямої лінії зв'язку використовуються для того, щоб призначати і керувати ресурсами зворотної лінії зв'язку і прямої лінії зв'язку. У деяких аспектах, канали керування прямої лінії зв'язку можуть бути використані для того, щоб вказувати відповідні формати пакета, надавати доступ користувачам в стані бездіяльності, підтверджувати прийом передач по зворотній лінії зв'язку, відправляти команди керування потужністю зворотної лінії зв'язку, відправляти індикатори перешкод від інших секторів, або комбінацій вищезазначеного. Канали керування прямої лінії зв'язку можуть бути комбіновані в одному каналі фізичного рівня, званому спільно використовуваним каналом керування прямої лінії зв'язку (F-SCCH), хоч комбінація також може бути логічними ресурсами або може бути окремими каналами. Вибір службових повідомлень прямої лінії зв'язку, званих "блоками", проілюстрований на фіг.4 і включає в себе структуру зразкових блоків службових сигналів прямої лінії зв'язку. Термін блок не обмежений якою-небудь конкретною передачею або структурою каналізації. Стовпці таблиці 400 вказують різні поля, тоді як рядки відповідають різним блокам службових сигналів. Кожна комірка в таблиці вказує множинність даного поля. Хбітове поле типу блока, де х - це ціле число, дає можливість терміналу ідентифікувати тип блока і, отже, інтерпретувати подальші поля. Набір інформаційних бітів кожного блока доповнюється за допомогою 16-бітового циклічного надмірного коду контролю (CRC), щоб допомогти спростити надійне виявлення. Повідомлення, зване непостійним блоком призначення в прямій лінії зв'язку (FLAB) 402, містить МАС ID 404 цільового термінала, який може бути таким, що передається в широкомовному режимі МАС ID 404. Ідентифікатор каналу (ChanID) 406 вказує призначені порти перестрибування (наприклад, за допомогою використовуваного дерева каналів). Повідомлення 402 FLAB також містить формат пакета (PF) 408, щоб використовувати, число PHY-кадрів, що займаються за допомогою цього призначення, і індикатор (позначуваний за допомогою Ext TX 410) того, чи потрібно використовувати розширену тривалість передачі для призначення (передача кожного H-ARQ охоплює декілька PHY-кадрів). PF 408 може вказувати модуляцію, кодування і формат виділеного контрольного сигналу. На відміну від інших призначень, які тривають доти, поки явно не відміняється їх призначення або не втрачається внаслідок збою пакета, це призначення триває протягом попередньо заданого числа кадрів і використовується головним чином для того, щоб передавати широкомовне або багатоадресне повідомлення. Повідомлення 412 дозволу доступу використовується для того, щоб підтверджувати прийом спроби доступу за допомогою термінала, призначати новий МАС ID 404 нарівні з початковим призначенням каналу зворотної лінії зв'язку і PF 408 і надавати 6-бітове підстроювання синхронізації для термінала, щоб суміщати його передачу по 95316 14 зворотній лінії зв'язку з синхронізацією зворотної лінії зв'язку вузла доступу або базової станції. Послідовність символів модуляції, відповідних дозволу 412 доступу, скремблюється згідно з індексом попереднього тестового повідомлення доступу, переданого за допомогою термінала. Це надає можливість терміналу відповідати тільки на блоки дозволу доступу, які відповідають тестовій послідовності, яку він передавав. Блок призначення прямої лінії зв'язку (FLAB) 402 повідомляє в службових сигналах призначення ресурсів прямої лінії зв'язку в активний термінал (МАС ID) з призначеними ресурсами, вказаними за допомогою ChanID 406, і спектральною ефективністю, вказаною за допомогою PF 408. Поле в цьому повідомленні є додатковим прапором призначення. Якщо додатковий прапор призначення заданий, він вказує інкрементальне призначення, яке вступає в силу починаючи з нового пакета. Якщо додатковий прапор призначення не заданий, нове призначення замінює існуюче призначення. Блок призначення зворотної лінії зв'язку (RLAB) 414 повідомляє в службових сигналах призначення ресурсів зворотної лінії зв'язку, аналогічно блоку призначення прямої лінії зв'язку (FLAB). Потрібно зазначити, що будь-яке повідомлення призначення автоматично відміняє призначення ресурсів для термінала, який в даний момент використовує ресурси, відповідні ChanID, вказаному в повідомленні призначення. Отже, повідомлення призначення часто передаються в багатоадресному режимі, оскільки вони призначені і вказаному одержувачу призначення, і всім поточним власникам ресурсів, вказаним за допомогою призначення. FLAB 416 і 418 з множиною кодових слів (MCW) є блоком призначення прямої лінії зв'язку, який може використовуватися для терміналів в режимі МІМО з множиною кодових слів. На відміну від інших повідомлень призначення, MCW FLAB 416 і 418 вказує чотири формати пакета, відповідні (найбільше) чотирьом рівням МІМО (кодовим словам). Це повідомлення призначення розбивається на дві частини так, як показано в таблиці 400. Коли число використовуваних рівнів менше чотирьох, поля PF, що залишилися, задаються рівними нулю. МІМО FLAB 420 з одним кодовим словом (SCW) схоже на FLAB за винятком того, що воно також вказує ранг передачі МІМО. Фіг.5 ілюструє інший аспект F-SCCH в форматі 500 таблиці. Відповідно до аспекту, FLAB 502 або RLAB 504 може включати в себе однобітове поле H-ARQ 506, яке вказує використовувану часову шкалу H-ARQ. Використовуваний H-ARQ 506 може бути однією з двох або більше можливих часових шкал. Наприклад, може бути використаний інтервал часу передачі у вісім перемежовувань замість альтернативи в шість перемежовувань. У аспекті, описаному вище, включене поле 508 керування потужністю зворотної лінії зв'язку (RLPC) для RLAB 504. Поле 508 RLCP вказує PSD передачі, призначену за допомогою точки доступу для передачі по зворотній лінії зв'язку за допомогою термінала. У аспекті, воно може бути кванто 15 ване в n-бітове число, асоціативно зв'язане з призначеним форматом пакета, де n - це ціле число. Додатково, в аспекті, повідомлення 510 призначення керування пакетними даними (PDCAM) згідно з адаптивним спільним використанням ресурсів може бути використане як частина SCCH. PDCAM 510 може містити двобітовий індекс вкладеної бітової карти і бітову маску невикористаних ресурсів F-SCCH. У аспекті, бітова карта невикористаних сегментів F-SCCH може включати в себе декілька вкладених бітових карт з тим, щоб кожна вкладена карта поміщалася в межах сегмента FSCCH. Додатково, накладені призначення SIMO і МІМО для прямої лінії зв'язку можуть бути включені в FLAB. Наприклад, ці призначення можуть використовувати ресурси, постійно призначені для інших терміналів. Додатково, ресурси, призначені постійно для інших терміналів, використовуються в режимі бездіяльності, як зазначено за допомогою бітової карти підтримання активності, узгодженої з пропозицією передачі підтримання активності з бітовою картою. Відповідно до деяких аспектів, накладене призначення може бути непостійним призначенням прямої лінії зв'язку, яке включає в себе ресурси, постійно призначені для інших терміналів. У аспекті, терміналу призначається сукупність ресурсів (наприклад, вузлів (ChanID)), де певні вузли постійно призначені для інших терміналів. У додаткових аспектах, всі ресурси F-DCH (ChanID), невикористані в даному кадрі, модулюються за допомогою даних для накладеного призначення. У аспекті, вони можуть включати в себе ресурси, не призначені для інших терміналів, а також ресурси, які постійно призначені для інших терміналів, але знаходяться в бездіяльності в поточному кадрі. Проте, тільки деякі з варіантів можуть бути використані. У аспекті, термінал з накладеним призначенням демодулює бітову карту підтримання активності, щоб визначати те, які ресурси в її призначенні доступні. Щоб підтвердити прийом (АСК) повідомлення, що приймається в накладеному призначенні, термінал може відправляти підтвердження прийому по АСК-каналу або сегментах, асоціативно зв'язаних з "доступним" вузлом з найнижчим ChanID. У випадку накладених призначень MCW, підтвердження прийому для N рівнів можуть відправлятися по АСК-каналах або сегментах, асоціативно зв'язаних з найнижчими N значень Chan ID. У аспекті, термінал доступу може, при прийомі xLAM з NULL PF з додатковим прапором=0, інтерпретувати xLAM як такий, що вказує повторне призначення ресурсу з новим ресурсом, заданим за допомогою ChanlD. Це може бути, наприклад, повторним призначенням, яке застосовується до подальшої передачі H-ARQ. У аспекті, термінал доступу може, при прийомі xLAM з NULL PF з додатковим прапором=1, інтерпретувати xLAM як такий, що вказує продовження поточного призначення для додаткового максимального числа передач H-ARQ. Це може бути, наприклад, інтерпретоване так, що допустимий 95316 16 ChanlD вказує новий ресурс, а недопустимий ChanlD зберігає старий ресурс. Додатково або альтернативно, термінал доступу може, при прийомі xLAM з додатковим прапором=0 і недопустимим ChanlD, а термінал має допустиме призначення, інтерпретувати xLAM як такий, що вказує скасування призначення. Додатково, відповідно до аспекту, термінал доступу може, при прийомі xLAM з додатковим прапором=1 і недопустимим ChanlD, а термінал має допустиме призначення, інтерпретувати xLAM як такий, що вказує припинення поточного призначення. Відповідно до додаткового аспекту, термінал доступу може, при прийомі xLAM з додатковим прапором=1 і недопустимим ChanlD, а термінал має припинене призначення, інтерпретувати xLAM як такий, що вказує поновлення припиненого призначення. Це може бути, наприклад, інтерпретоване так, що допустимий ChanlD вказує новий ресурс, а недопустимий ChanlD зберігає старий ресурс. Потрібно зазначити, що одне або більше з вищеописаних повідомлень можуть бути комбіновані в одне повідомлення або розподілені по двох або більше повідомленнях. F-SCCH може бути FDM або іншим сформованим каналом, представленим в кожному PHYкадрі. Смуга пропускання F-SCCH поділяється на певне число сегментів попередньо заданого розміру. Інформація про сегментацію передається в службових сигналах по службовому каналу. Перший сегмент переносить службові повідомлення і може бути доповнений нулями, якщо використовується не повністю. Символи модуляції кожного повідомлення можуть перемежовуватися по всьому призначенню F-SCCH, щоб гарантувати максимальне рознесення. Фіг.6 ілюструє спосіб 600 для передачі повідомлення призначення. Хоч, з метою спрощення пояснення, спосіб показаний і описаний як послідовність етапів, необхідно розуміти і брати до уваги, що предмет винаходу, який заявляється, не обмежений числом або порядком етапів, оскільки деякі етапи можуть здійснюватися в іншому порядку і/або паралельно з етапами, відмінними від етапів, показаних і описаних в даному документі. Крім того, не всі проілюстровані етапи можуть бути потрібні для того, щоб реалізовувати описані способи. Потрібно брати до уваги, що функціональність, асоціативно зв'язана з етапами, може бути реалізована за допомогою програмного забезпечення, апаратних засобів, їх комбінації або будь-яких інших придатних засобів (наприклад, апарата, системи, процесу, компонента). Додатково, потрібно брати до уваги, що способи, які розкриваються далі і по всьому даному опису винаходу, допускають збереження у виробі, щоб спрощувати перенесення і передачу цих методологій в різні апарати. Фахівці в даній галузі техніки повинні розуміти і брати до уваги, що методологія альтернативно може бути представлена як послідовність взаємозв'язаних станів або подій, наприклад, на діаграмі станів. Спосіб 600 починається на етапі 602, коли інформація про призначення формується для одно 17 го або більше терміналів. Інформація про призначення може включати в себе призначення ресурсів передачі по зворотній лінії зв'язку. Інструкції керуванняпотужністю створюються на етапі 604. Інструкція керування потужністю призначена для одного або більше терміналів і для призначених ресурсів передачі по зворотній лінії зв'язку. Створення інструкції керування потужністю може включати в себе формування n-бітового числа. Відповідно до деяких аспектів, створення інструкції керування потужністю основане на форматі пакета, включеного в інформацію про призначення. На етапі 606, формується повідомлення призначення. Повідомлення призначення може включати в себе інформацію про призначення і інструкцію керування потужністю. Повідомлення призначення може включати в себе поле 508 керування потужністю зворотної лінії зв'язку (RLPC), яке вказує спектральну щільність потужності передачі (PSD), призначену за допомогою точки доступу для передачі по зворотній лінії зв'язку за допомогою термінала. Відповідно до деяких аспектів, термінал може приймати (цільовий) рівень відношення перешкод до теплового шуму (ІоТ), яке повідомляється за допомогою точки доступу, і може перетворювати ІоТ в PSD, яка задається на основі цільового відношення несучої до перешкод (С/І) або відношення "сигнал-шум" (SNR). У аспекті, RLPC може бути квантоване в n-бітове число, асоціативно зв'язане з призначеним форматом пакета, де n - це ціле число. На етапі 608, повідомлення призначення передається в один або більше терміналів. Передача повідомлення призначення призначає потужність і/або спектральну щільність потужності одному або більше приймачам. Відповідно до деяких аспектів, поле RLPC може включати в себе спеціальне значення, яке вказує терміналу, що термінал повинен зберігати своє поточне значення RLPC. Це спеціальне значення може бути використане в ситуаціях, коли термінал регулює рівень PSD передачі безпосередньо на основі команд швидкого керування перешкодами, що приймаються від суміжних точок доступу. У цій ситуації, обслуговуюча точка доступу може не мати відомостей про поточну настройку PSD в терміналі внаслідок швидкого керування перешкодами. Отже, обслуговуюча точка доступу може вирішити інструктувати термінал зберігати свою поточну настройку замість перевизначення настройки. Фіг.7 ілюструє блок-схему варіанта здійснення точки 710x доступу і двох користувацьких терміналів 720x і 720y в системі 700 зв'язку з множинним доступом з декількома несучими. У точці 700x доступу, процесор 714 даних передачі (ТX) приймає дані трафіку (наприклад, інформаційні біти) від джерела 712 даних і службові сигнали і іншу інформацію від контролера 720 і планувальника 730. Наприклад, контролер 720 може надавати команди регулювання потужності (PC), які використовуються для того, щоб регулювати потужність передачі активних терміналів, а планувальник 730 може надавати призначення несучих для терміналів. Ці різні типи даних можуть відправлятися по різних транспортних каналах. Процесор 714 TX 95316 18 даних кодує і модулює дані, що приймаються, за допомогою модуляції з декількома несучими (наприклад, OFDM), щоб надавати модульовані дані (наприклад, OFDM-символи). Вузол передавача (TMTR) 716 обробляє модульовані дані, щоб сформувати модульований сигнал низхідної лінії зв'язку, який передається з антени 718. У кожному користувацькому терміналі 720x і 720y сигнал, що передається і модулюється, приймається за допомогою антени 752 і надається у вузол приймача (RCVR) 754. Вузол приймача 754 обробляє і оцифровує сигнал, що приймається, для того, щоб надавати вибірки. Процесор 756 даних прийому (RX) демодулює і декодує вибірки, щоб надавати декодований дані, які можуть включати в себе відновлені дані трафіку, повідомлення, службові сигнали і т. п. Дані трафіку можуть надаватися в приймач 758 даних, а призначення несучих і команди PC, що відправляються для термінала, надаються в контролер 760. Контролер 760 направляє передачу даних по висхідній лінії зв'язку за допомогою ресурсів, які призначені терміналу і вказані в прийнятому призначенні. Контролер 760 додатково вводить пакети сигнатури стирання, коли немає фактичних даних, щоб передавати, але при цьому контролер 760 хоче зберегти призначені ресурси. Контролер 720 направляє передачу даних по низхідній лінії зв'язку за допомогою ресурсів, які призначені терміналу. Контролер 720 додатково вводить пакети сигнатури стирання, коли немає фактичних даних, щоб передавати, але при цьому контролер 760 хоче зберегти призначені ресурси. Для кожного активного термінала 720, процесор 774 TX-даних приймає дані трафіку з джерела 772 даних і службові сигнали і іншу інформацію з контролера 760. Наприклад, контролер 760 може надавати інформацію, яка вказує інформацію про якість каналу, необхідну потужність передачі, максимальну потужність передачі або різницю між максимальною і необхідною потужністю передачі для термінала. Різні типи даних кодуються і модулюються за допомогою процесора 774 TX-даних за допомогою призначених несучих і додатково обробляються за допомогою вузла передавача 776, щоб сформувати модульований сигнал висхідної лінії зв'язку, який потім передається з антени 752. У точці 710x доступу модульовані сигнали, що передаються, з користувацьких терміналів приймаються за допомогою антени 718, обробляються за допомогою вузла приймача 732 і демодулюються і декодуються за допомогою процесора 734 RXданих. Вузол приймача 732 оцінює якість сигналу, що приймається (наприклад, відношення "сигналшум" (SNR)), для кожного термінала і надає цю інформацію в контролер 720. Контролер 720 може витягувати команди PC для кожного термінала так, щоб якість сигналу, що приймається, підтримувалася в межах допустимого діапазону. Процесор 734 RX-даних надає відновлену інформацію зворотного зв'язку (наприклад, необхідну потужність передачі) для кожного термінала в контролер 720 і планувальник 730. Планувальник 730 може надавати індикатор контролеру 720, щоб підтримувати ресурси. Цей 19 індикатор надається в тому випадку, якщо диспетчеризовані ще дані, які повинні передаватися. Для термінала доступу 720х, контролер 760 може визначати те, чи повинні ресурси бути збережені. У певних аспектах, контролер 720 виконує інструкції, які надають функціональність планувальника 730. Додатково, контролер 720 може виконувати всі або деякі з функцій, пояснених в даному документі, окремо або в будь-якій комбінації відносно точки доступу. Додатково, контролер 760 може виконувати всі або деякі з функцій, пояснених в даному документі, окремо або в будь-якій комбінації відносно термінала доступу. Фіг.8 ілюструє точку 800 доступу, яка може включати в себе основний вузол (MU) 850 і радіовузол (RU) 875. MU 850 включає в себе цифрові компоненти смуги модулюючих частот точки доступу. Наприклад, MU 850 може включати в себе компонент 805 смуги модулюючих частот і цифровий процесор 810 проміжної частоти (IF). Цифровий IF-процесор 810 в цифровій формі обробляє дані радіоканалу на проміжній частоті за допомогою виконання таких функцій, як фільтрація, виділення каналів, модуляція і т. д. RU 875 включає в себе аналогові радіочастини точки доступу. При використанні в даному документі, радіовузол - це частини аналогового радіо точки доступу або іншого типу станції приймача-передавача з прямим або непрямим з'єднанням з центром комутації мобільного зв'язку або відповідним апаратом. Радіовузол типово обслуговує конкретний сектор в системі зв'язку. Наприклад, RU 875 може включати в себе один або більше приймачів 830, сполучених з однією або більше антенами 835а і 835t для прийому радіозв'язку від мобільних абонентських модулів. У аспекті, один або більше підсилювачів 882а і 882t потужності сполучаються з однією або більше антенами 835а і 835t. До приймача 830 підключений аналогоцифровий (A/D) перетворювач 825. Аналого-цифровий перетворювач 825 перетворює аналоговий радіозв'язок, що приймається за допомогою приймача 830, в цифрове введення для передачі в компонент 805 смуги модулюючих частот через цифровий IF-процесор 810. RU 875 також може включати в себе один або більше передавачів 820, підключених до однієї або до різних антен 835 для передачі радіозв'язку в термінали доступу. До передавача 820 підключений цифроаналоговий (D/A) перетворювач 815. Цифроаналоговий перетворювач 815 перетворює цифрові передачі даних, що приймаються від компонента 805 смуги модулюючих частот через цифровий IF-процесор 810, в аналогове виведення для передачі в мобільні абонентські модулі. Відповідно до деяких варіантів здійснення, в конструкцію включений мультиплексор 884 для мультиплексування багатоканальних сигналів і мультиплексування множини сигналів, включаючи мовний сигнал і сигнал даних. Центральний процесор 880 сполучений з основним модулем 850 і радіомодулем для керування різною обробкою, яка включає в себе обробку мовного сигналу або сигналу даних. 95316 20 З посиланням на фіг.9, проілюстрована зразкова система 900 для передачі повідомлення призначення. Наприклад, система 900 може постійно розміщуватися щонайменше частково в рамках базової станції. Потрібно брати до уваги, що система 900 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, реалізовані за допомогою процесора, програмного забезпечення або комбінації вищезазначеного (наприклад, мікропрограмного забезпечення). Система 900 включає в себе логічне групування 902 електричних компонентів, які можуть діяти окремо або спільно. Наприклад, логічне групування 902 може включати в себе електричний компонент для формування інформації про призначення 904 щонайменше для одного термінала і призначення ресурсів передачі по зворотній лінії зв'язку. Додатково, логічне групування 902 може містити електричний компонент для формування інструкції 906 керування потужністю щонайменше одного термінала для призначених ресурсів передачі по зворотній лінії зв'язку. Також включений електричний компонент для формування повідомлення 908 призначення. Повідомлення призначення може включати в себе інформацію про призначення і інструкцію керування потужністю. Також включений електричний компонент для передачі повідомлення 910 призначення щонайменше в один термінал. Додатково, система 900 може включати в себе запам'ятовуючий пристрій 912, який зберігає інструкції для виконання функцій, асоціативно зв'язаних з електричними компонентами 904, 906, 908 і 910 або іншими компонентами. Тоді, як показані зовнішніми відносно запам'ятовуючого пристрою 912, потрібно розуміти, що один або більше з електричних компонентів 904, 906, 908 і 910 або інші компоненти можуть існувати в запам'ятовуючому пристрої 912. Потрібно розуміти, що конкретний порядок або ієрархія етапів в розкритих процесах є прикладом зразкових підходів. На основі проектних переваг потрібно розуміти, що конкретний порядок або ієрархія етапів в процесах може бути змінена, при цьому залишаючись в рамках об'єму даного розкриття суті. Пункти прикладеного способу представляють елементи різних етапів в зразковому порядку і не повинні бути обмеженими конкретним порядком або представленою ієрархією. Фахівці в даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені за допомогою будь-якої з множини різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і символи шумоподібної послідовності, які можуть наводитися як приклад по всьому опису вище, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будьякою комбінацією вищезазначеного. Фахівці в даній галузі техніки повинні додатково брати до уваги, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритму, описані в зв'язку з розкритими в даному документі варіанта 21 ми здійснення, можуть бути реалізовані як електронні апаратні засоби, обчислювальне програмне забезпечення або їх комбінації. Щоб зрозуміло проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище, загалом, на основі їх функціональності. Реалізована ця функціональність як апаратні засоби або програмне забезпечення, залежить від конкретного варіанта застосування і структурних обмежень, що накладаються на систему загалом. Висококваліфіковані фахівці можуть реалізувати описану функціональність різними способами для кожного конкретного варіанта застосування, але такі рішення по реалізації не повинні бути інтерпретовані як такі, що є відхиленням від сфери застосування даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими в даному документі варіантами здійснення, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного апарата, дискретного логічного елемента або транзисторної логіки, дискретних компонентів апаратних засобів або будь-якої їх комбінації, призначеної для того, щоб виконувати описані в даному документі функції. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті, процесором може бути будьякий традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних апаратів, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Етапи способу або алгоритму, описані в зв'язку з розкритими в даному документі варіантами здійснення, можуть бути реалізовані безпосередньо в апаратних засобах, в програмному модулі, що приводиться у виконання процесором, або в їх комбінації. Програмний модуль може постійно розміщуватися в пам'яті типу RAM, флеш-пам'яті, пам'яті типу ROM, пам'яті типу EPROM, пам'яті типу EEPROM, регістрах, на жорсткому диску, змінному диску, компакт-диску або будь-якій іншій формі носія зберігання даних, відомій в даній галузі техніки. Зразковий носій зберігання даних сполучається з процесором, причому процесор може зчитувати інформацію і записувати інформацію на носій зберігання даних. В альтернативному варіанті носій зберігання даних може бути вбудований в процесор. Процесор і носій зберігання даних можуть постійно розміщуватися в ASIC. ASIC може постійно розміщуватися в користувацькому терміналі. В альтернативному варіанті процесор і носій зберігання даних можуть постійно розміщуватися як дискретні компоненти в користувацькому терміналі. Попередній опис розкритих варіантів здійснення наданий для того, щоб дати можливість будьякому фахівцеві в даній галузі техніки створювати 95316 22 або використовувати даний винахід. Різні модифікації в цих варіантах здійснення повинні бути очевидними для фахівців в даній галузі техніки, а описані в даному документі загальні принципи можуть бути застосовані до інших варіантів здійснення без відхилення від духу і сфери застосування винаходу. Таким чином, даний винахід не призначений, щоб бути обмеженим показаними в даному документі варіантами здійснення, а повинен задовольняти найширшій сфері застосування, узгодженій з принципами і новими ознаками, розкритими в даному документі. Як обговорювалося раніше, один або більше аспектів, кожна ознака або концепція, описані в даному документі, можуть бути використані в безпровідному обміні даними без якої-небудь іншої ознаки або концепції, описаних в даному документі. Описані в даному документі ознаки і концепції можуть бути реалізовані різними засобами. Наприклад, ці методики можуть бути реалізовані в апаратних засобах, програмному забезпеченні або комбінації вищезазначеного. При реалізації в апаратних засобах блоки обробки (наприклад, контролери 720 і 760, процесори 714 і 734 ТХ і RX і т. д. за фіг.7) для цих методик можуть бути реалізовані в одній або більше спеціалізованих інтегральних схемах (ASIC), процесорах цифрових сигналів (DSP), апаратах цифрової обробки сигналів (DSPD), програмованих логічних апаратах (PLD), програмованих користувачем матричних БІС (FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних вузлах, призначених для того, щоб виконувати описані в даному документі функції, або їх поєднання. При реалізації в програмному забезпеченні описані в даному документі методики можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій і т. п.), які виконують описані в даному документі функції. Коди програмного забезпечення можуть бути збережені у вузлах запам'ятовуючих пристроїв на знімних носіях або т. п., можуть бути зчитані і приведені у виконання за допомогою одного або більше процесорів. Запам'ятовуючий пристрій (наприклад, 762 або 772) може бути реалізований в процесорі або зовні відносно процесора, причому у другому випадку він може бути функціонально приєднаний до процесора за допомогою різних засобів, відомих в даній галузі техніки. Більше того, різні аспекти або ознаки, описані в даному документі, можуть бути реалізовані як спосіб, пристрій або виріб за допомогою стандартних методик програмування і/або розробки. Термін "виріб" при використанні в даному документі може включати в себе обчислювальну програму, доступну з будь-якого машиночитаного апарата, носія або середовища. Наприклад, машиночитані носії можуть включати в себе, але не тільки, магнітні апарати зберігання (наприклад, жорсткий диск, гнучкий диск, магнітну стрічку і т. д.), оптичні диски (наприклад, компакт-диск (CD), універсальний цифровий диск (DVD) і т. д.), смарт-карти і апарати флеш-пам'яті (наприклад, EPROM, картка, карта, флеш-диск і т. д.). Додатково, різні носії зберігання, описані в даному документі, можуть представ 23 ляти один або більше апаратів і/або інших машиночитаних носіїв для зберігання інформації. Термін "машиночитаний носій" може включати в себе, без обмежень, безпровідні канали і різні інші носії, які допускають зберігання, розміщення і/або перенесення команд(и) і/або даних. Те, що описане вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожне ймовірне поєднання компонентів або методологій з метою опису вищезазначених варіантів здійснення, але фахівці в даній галузі техніки можуть визнавати, що багато які додаткові поєднання і перестановки різних варіантів здійснення допустимі. Відповідно, описані 95316 24 варіанти здійснення призначені для того, щоб охоплювати всі подібні зміни, модифікації і різновиди, які входять в сферу застосування прикладеної формули винаходу. По мірі того, як термін "включає в себе" використовується або в докладному описі, або у формулі винаходу, мається на увазі, що цей термін повинен бути включним способом, аналогічним терміну "містить", як "містить" інтерпретується, коли використовується як перехідне слово у формулі винаходу. Крім того, термін "або", коли використовується або в докладному описі, або у формулі, повинен означати "невиключне або". 25 95316 26 27 95316 28 29 95316 30 31 Комп’ютерна верстка Л. Ціхановська 95316 Підписне 32 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
