Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі

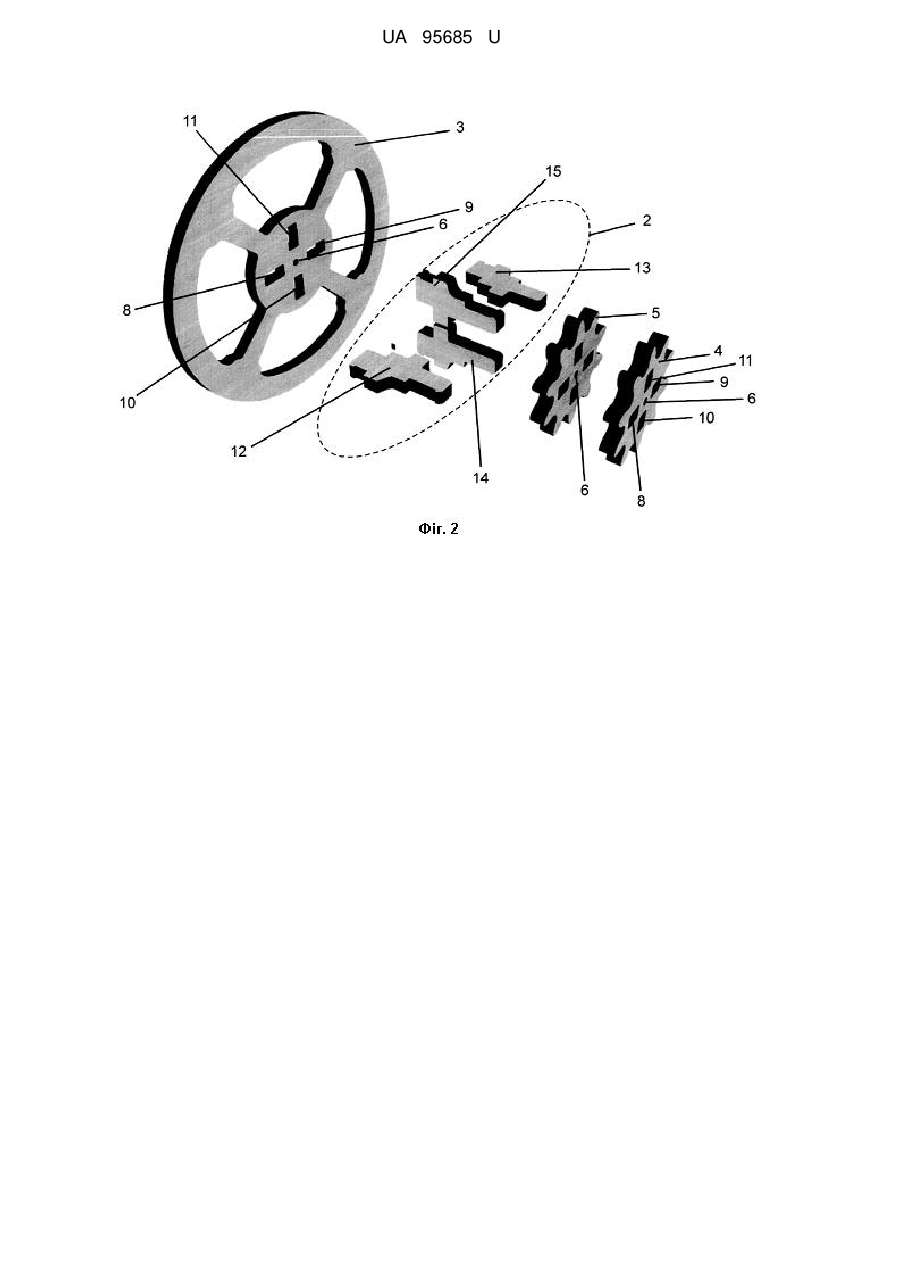

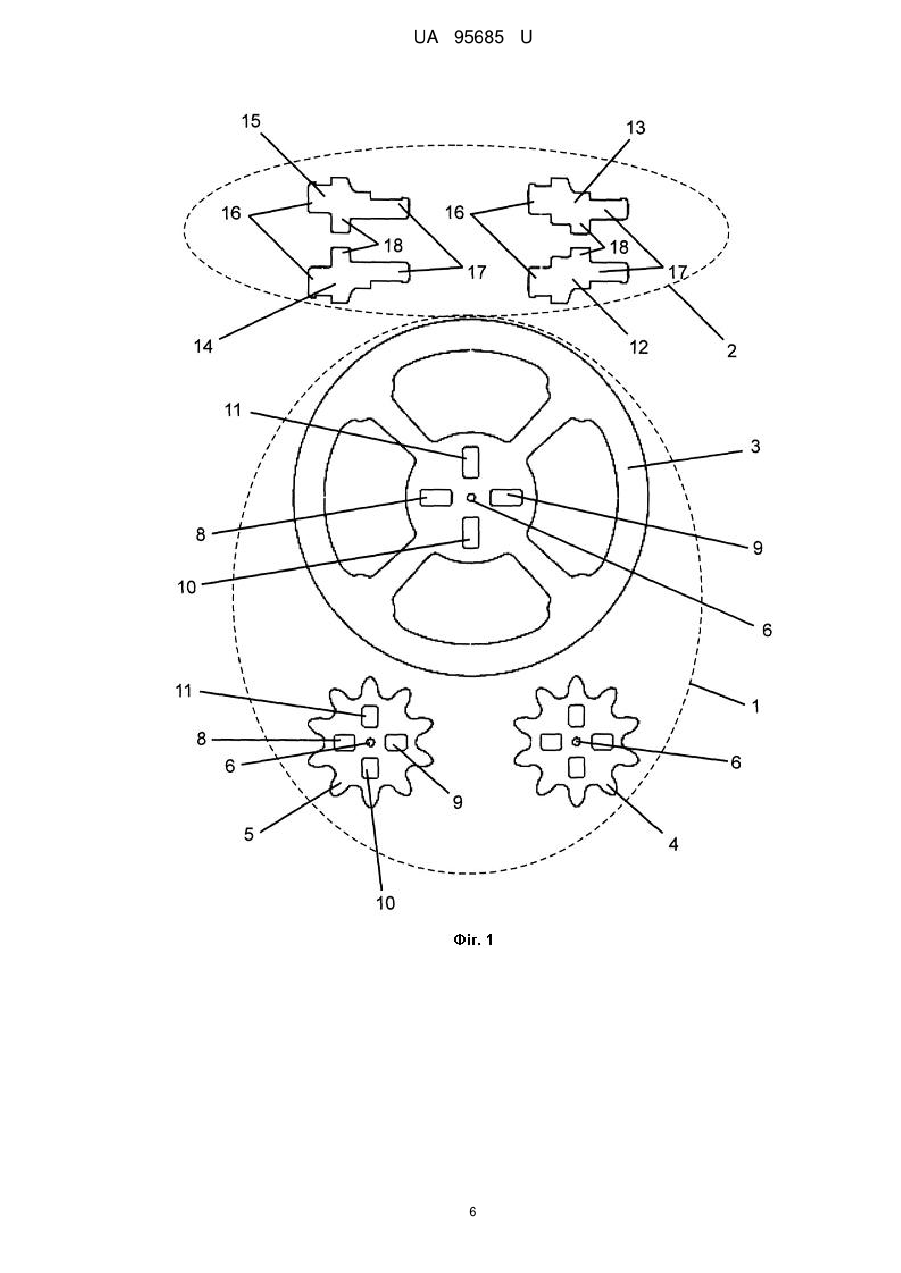

Реферат: Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, містить вісь та деталі окремих рухомих елементів, які з'єднані між собою. Вузол містить першу та другу групу складових деталей, де перша група складових деталей містить не менш ніж дві окремі деталі, і кожна з цих окремих деталей цієї першої групи містить центральний отвір для вставлення в цей центральний отвір осі, при цьому кожна з не менш ніж двох окремих деталей першої групи містить не менш ніж два прямокутних з'єднувальних отвори, які симетрично розташовані навколо центрального отвору на кожній із окремих деталей першої групи, при цьому друга група складових деталей містить не менш ніж дві окремих деталі, які виконані попарно-симетричними, і кожна з цих окремих деталей другої групи містить по краям виступи і також кожна з цих окремих деталей другої групи містить в центральній частині не менш ніж один виступ, при цьому перша та друга група складових деталей з'єднані між собою шляхом попереднього складання окремих деталей другої групи, утворення при цьому складанні між виступами окремих деталей другої групи центрального осьового зазору, подальшого вставляння виступів, які розташовані по краям окремих деталей другої групи в не менш ніж два прямокутних з'єднувальних отвори однієї з окремих деталей першої групи та подальшого вставляння інших виступів, які розташовані по краям окремих деталей другої групи в не менш ніж два прямокутних з'єднувальних отвори іншої окремої деталі першої групи, і наступного вставляння осі в центральний отвір однієї з окремих деталей першої групи, в центральний осьовий зазор, який утворений між виступами окремих деталей другої групи та в центральний отвір іншої окремої деталі першої групи. UA 95685 U (12) UA 95685 U UA 95685 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі ігрових та сувенірних конструктивних наборів (конструкторів), моделі з яких отримують шляхом складання (з'єднання) та збирання (монтажу) з листового матеріалу та з'єднувальних елементів. Такими моделями можуть бути - об'ємні моделі з рухомими елементами, механічні 3D-пазли та інші конструкції. Зокрема корисна модель належить до вузлів окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі. Відомий аналог "Ігровий конструктор "Марко", до складу якого входить вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, який містить вісь та деталі окремих рухомих елементів, які з'єднані між собою (Деклараційний патент України на винахід № 65775 А, м. кл. А63Н 33/04, публ. 15.04.2004, бюл. № 4) [1]. Цей аналог призначений для забезпечення спрощення виготовлення елементів набору конструктора та зниження собівартості виготовлення, але такі конструктивні особливості вузлів цієї корисної моделі не надають можливості більш зручно та швидко здійснити монтаж вузла і, не надають можливості достатньо жорстко скріпити весь вузол без використання клею або інших додаткові закріплювальні деталей та/або речовини. Відомий винахід "Виріб із іграшкового конструктора", до складу якого входить вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, який містить вісь та деталі окремих рухомих елементів, які з'єднані між собою (Патент РФ на винахід № 2118195, м. кл. А63Н 33/08, публ. 27.08.1998) [2]. Цей винахід дозволяє конструювати складні редукторні механізми та досягати при цьому різноманіття швидкостей та механічних ефектів, але такий аналог не надає можливості більш зручно та швидко здійснити монтаж вузла і, при цьому не надає можливості достатньо жорстко скріпити весь вузол без використання клею або інших додаткові закріплювальні деталей та/або речовини. Найближчим аналогом до запропонованої корисної моделі є винахід "3D (тривимірні) пазли блоки, які здатні до зібрання в модель коня для дітей", який містить вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, який містить вісь та деталі окремих рухомих елементів, які з'єднані між собою (№ національної заявки CN 102553263, № заявки РСТ 201010583761.1 від 12.12.2010, м. кл. А63Н 33/12, публікація РСТ № 102553263 від 11.07.2012) [3]. Такий аналог призначений для можливості щільного з'єднання (монтування) різних окремих деталей в вузли та в цілу конструкцію для тренування та розвитку координації та дітей, але елементи його вузлів не дозволяють більш зручно та швидко здійснити монтаж вузла і, при цьому не дозволяє достатньо жорстко скріпити весь вузол без використання клею або інших додаткові закріплювальні деталей та/або речовини. В основу корисної моделі поставлена задача створення вузла окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, конструкція якого б за рахунок нових ознак, а саме за рахунок наявності нових елементів, їх форми та їх взаємного розташування і скріплення, дозволила б більш зручно та швидко здійснити монтаж вузла і, при цьому достатньо жорстко скріпити весь вузол без використання клею або інших додаткові закріплювальні деталей та/або речовини. Поставлена задача вирішується тим, що вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі містить вісь та деталі окремих рухомих елементів, які з'єднані між собою. Новим є те, що вузол містить першу (1) та другу (2) групу складових деталей, де перша група складових деталей (1) містить не менш ніж дві окремих деталі (3, 4, 5), і кожна з цих окремих деталей (3, 4, 5) цієї першої групи (1) містить центральний отвір (6) для вставлення в цей центральний отвір (6) осі (7). При цьому кожна з не менш ніж двох окремих деталі деталей (3, 4, 5) першої групи (1) містить не менш ніж два прямокутних з'єднувальних отвори (8, 9, 10, 11), які симетрично розташовані навколо центрального отвору (6) на кожній із окремих деталей (3, 4, 5) першої групи (1). При цьому друга група складових деталей (2) містить не менш ніж дві окремих деталі (12, 13, 14, 15), які виконані попарно-симетричними, і кожна з цих окремих деталей (12, 13, 14, 15) другої групи (2) містить по краям виступи (16, 17), і також кожна з цих окремих деталей (12, 13, 14, 15) другої групи (2) містить в центральній частині не менш ніж один виступ (18). При цьому перша (1) та друга (2) група складових деталей з'єднані між собою шляхом попереднього складання окремих деталей (12, 13, 14, 15) другої групи (2), утворення при цьому складанні між виступами (18) окремих деталей (12, 13, 14, 15) центрального осьового зазору (21), подальшого вставляння виступів (16), які розташовані по краям окремих деталей (12, 13, 14, 15) другої групи (2) в не менш ніж два прямокутних з'єднувальних отвори (8, 9) однієї з окремих деталей (3) першої групи (1) та подальшого вставляння інших виступів (17), які розташовані по краям окремих деталей (12, 13, 14, 15) другої групи (2) в не менш ніж два прямокутних з'єднувальних отвори (10,11) іншої окремої деталі (4, 5) першої групи (1), і наступного вставляння осі (7) в центральний отвір (6) однієї з окремих 1 UA 95685 U 5 10 15 20 25 30 35 40 45 50 55 деталей (3) першої групи (1), в центральний осьовий зазор (21), який утворений між виступами (18) окремих деталей (12, 13, 14, 15) другої групи (2) та в центральний отвір (6) іншої окремої деталі (3, 4) першої групи (1). Для окремих умов використання запропонований вузол додатково характеризується наступними ознаками. Кожна з окремих деталей (3, 4, 5) першої групи (1) містить три прямокутних з'єднувальних отвори (8, 9, 10), які симетрично розташовані навколо центрального отвору (6) на кожній із окремих деталей (3, 4, 5) першої групи (1), а друга група (2) містить три окремих деталі (12, 13, 14), і кожна з цих окремих деталей (12, 13, 14) другої групи (2) містить по краям виступи (16, 17), і також кожна з цих окремих деталей (12, 13, 14) другої групи (2) містить в центральній частині не менш ніж один виступ (18). Кожна з окремих деталей (3, 4, 5) першої групи (1) містить чотири прямокутних з'єднувальних отвори (8, 9, 10, 11), які симетрично розташовані навколо центрального отвору (6) на кожній із окремих деталей (3, 4, 5) першої групи (1), а друга група (2) містить три окремих деталі (12, 13, 14, 15), і кожна з цих окремих деталей (12, 13, 14, 15) другої групи (2) містить по краям виступи (16, 17), і також кожна з цих окремих деталей (12, 13, 14, 15) другої групи (2) містить в центральній частині не менш ніж один виступ (18). Вісь (7) виконана круглою в перерізі та має загострення з обох сторін. Складові деталі першої групи (1) та другої групи (2) виконані з матеріалів, які мають більший фізично-матеріальний спротив, ніж матеріал, з якого виконана вісь (7). На кінцівках окремих деталей (12, 13, 14, 15) другої групи (2) розташовані закріплювальні виступи (19, 20). На кінцівках окремих деталей (12, 13, 14, 15) другої групи (2) складових деталей виконані прорізі (22), які розташовані вздовж кожної окремої деталі другої групи (2), на який розташована прорізь (22), та вздовж лінії осі (7) вузла. Статичний опис корисної моделі. Промислова придатність запропонованої корисної моделі характеризується кресленнями та описом конструкції вузла окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі у статичному стані. Усі елементи корисної моделі показані на Фіг. 1 - Фіг. 11. На фіг. 1-2 показані деталі першої 1 та другої 2 групи складових деталей вузла в розібраному стані. На фіг. 3 в різних ракурсах показано друга група 2 складових деталей вузла. На фіг. 4 показані перша 1 та друга 2 групи складових деталей в зібраному стані, але без осі 7. На фіг. 5 показані перша 1 та друга 2 групи складових деталей в зібраному стані, з віссю 7 перед вставлянням. На фіг. 6-8 показані приклади вузлів в зібраному стані, зі вставленою віссю 7. На фіг. 9 показана окрема деталь другої групи 2 з прорізями 22. На фіг. 10 показаний приклад першої 1 та другої 2 групи складових деталей (перед зборкою), де окремі деталі другої групи 2 виконані з прорізями 22. На фіг. 11 показаний приклад використання вузла окремих рухомих елементів, що здатні рухатися навколо однієї осі у складі механічної моделі. Елементи корисної моделі позначені наступними цифровими позиціями. 1 - перша група складових деталей; 2 - друга група складових деталей; 3 - окрема деталь першої групи 1; 4 - окрема деталь першої групи 1; 5 - окрема деталь першої групи 1; 6 - центральний отвір окремих деталей 3, 4, 5 першої групи 1; 7 - вісь; 8, 9, 10, 11 - з'єднувальні отвори окремих деталей 3, 4, 5 першої групи 1; 12, 13, 14, 15 - окремі деталі другої групи 2; 16, 17 - виступи по краям окремих деталей 12, 13, 14, 15 другої групи 2; 18 - виступи в центральних частинах окремих деталей 12, 13, 14, 15 другої групи 2; 19, 20 - закріплювальні виступи кінцівках окремих деталей 12, 13, 14, 15 другої групи 2; 21 - утворений при складання центральний осьовий зазор поміж окремих деталей 12, 13, 14, 15; 22 - прорізи на кінцівках окремих деталей 12, 13, 14, 15 другої групи 2. 2 UA 95685 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований вузол містить першу 1 та другу 2 групу складових деталей (фіг. 1, фіг. 2). Перша група складових деталей 1 містить не менш ніж дві окремих деталі. На фіг. 1-2, фіг. 4-8, фіг. 10-11 показані дві або три окремі деталі 3, 4, 5 першої групи 1. Кожна з цих окремих деталей 3, 4, 5 цієї першої групи 1 складових деталей містить центральний отвір 6 (фіг. 1, 2, 4, 5, 10) для вставлення в цей центральний отвір 6 осі 7. Вісь 7 показана на фіг. 5-8. Кожна з деталей 3, 4, 5 першої групи 1 містить не менш ніж два прямокутних з'єднувальних отвори 8, 9 (фіг. 1, 2, 10), які симетрично розташовані навколо центрального отвору 6 на кожній із деталей 3, 4, 5 першої групи 1. В окремих випадках виконання корисної моделі кожна із окремих деталей 3, 4, 5 першої групи 1 містить три або чотири з'єднувальних отвори 8, 9. На фіг. 1, 2, 10 як приклад показані чотири з'єднувальних отвори 8, 9, 10, 11. Друга група складових деталей 2 містить не менш ніж дві окремих деталі 12, 13, які виконані попарно-симетричними. В окремих випадках виконання корисної моделі друга група 2 деталей містить три або чотири окремих деталі 12, 13. На фіг. 1 - фіг. 3, 10 як приклад показані чотири окремих деталі 12, 13, 14, 15 другої групи 2. Кожна з цих окремих деталей 12, 13, 14, 15 другої групи 2 містить по краям виступи 16, 17 (фіг. 1, фіг. 3), і також кожна з цих окремих деталей 12, 13, 14, 15 другої групи 2 містить в центральній частині не менш ніж один виступ 18 (фіг. 1, фіг. 3). В залежності від особливостей загальної конструкції вузла, виступів 18 на окремих деталях 12, 13, 14, 15 другої групи 2 може бути виконано два (фіг. 9), або три або, за необхідністю, й більше. В окремих випадках виконання корисної моделі на кінцівках окремих деталей 12, 13, 14, 15 другої групи 2 можуть бути розташовані закріплювальні виступи 19, 20 (фіг. 3). В окремих випадках виконання корисної моделі на кінцівках окремих деталей 12, 13, 14, 15 другої групи 2 можуть бути виконані прорізі 22, які розташовані вздовж кожної окремої деталі 12, 13, 14,15 другої групи 2, на який розташована прорізь (22), та вздовж лінії осі 7 вузла (фіг. 9, фіг. 10). Приклад здійснення корисної моделі. Для використання вузла окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, всі зазначені деталі та конструктивні елементи повинні бути об'єднані в єдиний вузол шляхом з'єднання та скріплення між собою вручну, тобто користувач корисної моделі самостійно здійснює монтаж та з'єднання всіх деталей вузла шляхом ручної зборки наступним чином. Перша 1 та друга 2 група складових деталей з'єднані між собою шляхом попереднього складання не менш ніж двох (в даному прикладі - чотирьох) окремих деталей 12, 13, 14, 15 другої групи 2, утворення при цьому складанні між виступами 18 окремих деталей 12, 13, 14, 15 центрального осьового зазору 21 поміж цих окремих деталей 12, 13, 14, 15, так як це показне на фіг. 3. Після цього користувачем здійснюється вставляння виступів 16, які розташовані на краях окремих деталей 12, 13, 14, 15 другої групи 2 в не менш ніж два, а в даному прикладі (фіг. 2, фіг. 4) в чотири прямокутних з'єднувальних отвори 8, 9, 10, 11 окремої деталі 3 першої групи 1 та подальшого вставляння інших виступів 17, які знаходяться на інших краях окремих деталей 12, 13, 14, 15 другої групи 2 в не менш ніж два, а в даному прикладі в чотири прямокутних з'єднувальних отвори 8, 9, 10, 11 інших окремих деталей 4 та 5 першої групи 1 (фіг. 4). І далі користувачем здійснюється вставляння осі 7 в центральні отвори 6, однієї з окремих деталей 3 першої групи 1, в центральний осьовий зазор 21, який утворений між виступами 18 окремих деталей 12, 13, 14, 15 другої групи 2 та в центральні отвори 6 інших окремих деталей 4 та 5 першої групи 1 (фіг. 5 - фіг. 8). Можливо також збирання вузла наступним чином. Спочатку користувачем здійснюється вставляння виступів 16, які розташовані на краях окремих деталей 12, 13, 14, 15 другої групи 2 в не менш ніж два, а в даному прикладі в чотири прямокутних з'єднувальних отвори 8, 9, 10, 11 окремої деталі 3 першої групи 1, а потім здійснюється вставляння інших виступів 17, які розташовані на інших краях окремих деталей 12, 13, 14, 15 другої групи 2 в не менш ніж два, а в даному прикладі в чотири прямокутних з'єднувальних отвори 8, 9, 10, 11 інших окремих деталей 4 та 5 першої групи 1 (фіг. 4). При цьому між виступами 18 окремих деталей 12, 13, 14, 15 другої групи 2 відбувається утворення центрального осьового зазору 21. Після чого користувачем здійснюється вставляння осі 7 в центральні отвори 6, окремої деталі 3 першої групи 1, в центральний осьовий зазор 21, який утворений між виступами 18 окремих деталей 12, 13, 14, 15 другої групи 2 та в центральні отвори 6 інших окремих деталей 4 та 5 першої групи 1 (фіг. 5 фіг. 8). Під час монтажу та з'єднання всіх деталей вузла до моменту вставляння осі 7 в центральні отвори 6 та в утворений осьовий зазор 21, в місцях з'єднання деталей вузла присутній люфт, і вся конструкція є дуже хиткою та не скріпленою, тобто - користувач утримує цей напівзібраний 3 UA 95685 U 5 10 15 20 25 30 35 40 45 50 55 вузол вручну. Після вставляння осі 7 в центральні отвори 6 та в утворений осьовий зазор 21 відбувається розклинення віссю 7 деталей вузла в усіх напрямках перпендикулярно осі 7, і вздовж окремих деталей 12, 13, 14, 15 другої групи 2. При цьому діаметр центральних отворів 6 не перешкоджає вільному проходженню осі 7 скрізь ці отвори 6, а площини внутрішні виступів 18 окремих деталей 12, 13, 14, 15 другої групи 2 можуть мати мінімальний контакт з віссю 7, що дозволяє осі 7 достатньо легко просуватись вперед через всі отвори 6 та через осьовий зазор 21 вузла і, завдяки загостренню кінчика осі 7 (в окремих випадках виконання корисної моделі) плавно та поступово, і в той же час достатньо сильно розклинювати деталі другої групи 2 вузла. Таким чином окремі деталі 12, 13, 14, 15 другої групи 2 розклинюються віссю (7) у всі сторони, що дозволяє достатньо жорстко скріпити весь вузол без використання клею або інших додаткових закріплювальних деталей та/або речовин, і використовувати його у складі загальної конструкції об'ємних моделей з рухомими елементами та/або в механічних 3D-пазлах та в інших подібних конструкціях (фіг. 11). Відповідно, можливість вільного демонтажу всіх деталей з отворів з'являється лише після виймання осі 7 з осьового простору, який утворений з центральних отворів 6 та з осьового зазору 21, тобто після виймання осі 7 відбувається звільнення всього вузла від радіальних сил (сил розклинювання), і всі деталі вузла можуть бути легко демонтовані та роз'єднані. Вісь 7 може бути виконана круглою в перерізі та має загострення з обох сторін (фіг. 5 - фіг. 8). В окремих випадках виконання корисної моделі всі деталі окремих рухомих елементів виконані з матеріалів, які мають більший фізично-матеріальний спротив, ніж матеріал, з якого виконана вісь 7, що надає можливості підсилити досягнення технічного результату за рахунок більш легкого просування осі 7 у центральні отвори 6 та в утворений осьовий зазор 21. В окремих випадках виконання корисної моделі на кінцівках окремих деталей 12, 13, 14, 15 другої групи 2 розташовані закріплювальні виступи 19, 20 (фіг. 3), які після вставляння осі 7 у центральні отвори 6 та в утворений осьовий зазор 21, зачіпляються за краї не менш ніж двох, а в даному прикладі чотирьох з'єднувальних отворів 8, 9, 10, 11, і додатково підсилюють скріплення всіх деталей вузла (фіг 4). В окремих випадках виконання корисної моделі на кінцівках окремих деталей 12, 13, 14, 15 другої групи 2 виконані прорізі 22 (фіг. 9, 10). Прорізі 22 розташовані вздовж кожної окремої деталі другої групи 2, на якій виконано проріз 22, та вздовж лінії осі 7 вузла. Прорізі 22 призначені для покращення процесу монтажу (зборки) вузла. Така прорізь 22 дозволяє матеріалу, із якого виготовлені окремі деталі 12, 13, 14, 15 другої групи 2 краще амортизувати під час розклинювання, тобто під час розклинювання ця прорізь (щілина) 22 максимально зменшується, що дозволяє матеріалу деталей 12, 13, 14, 15 другої групи 2 "більш м'якіше" притиснутись до з'єднувальних отворів 8, 9, 10, 11 окремих деталей 3, 4, 5 першої групи 1. Краї окремих деталей 12, 13, 14, 15 другої групи 2 за рахунок прорізів 22 поділяється на дві частини і утворюється смуга матеріалу, яка більш гнучка в силу того, що вона є тоншою, але при цьому вона не ламається, так як її підтримується ще одна смуга товстішої частини окремих деталей 12, 13, 14, 15 другої групи 2. Таким чином, за рахунок прорізів 22, штучно збільшується гнучкість окремих деталей 12, 13, 14, 15 другої групи 2, що дозволяє підсилити можливість досягнення технічного результату. Сукупність усіх суттєвих ознак запропонованого вузла, в тому числі нових суттєвих ознак, таких як наявність двох груп складових деталей, їх форма, взаємне розташування та з'єднання з віссю, дозволяє одержати поставлений технічний результат, а саме - більш зручно та швидко здійснити монтаж вузла і, при цьому достатньо жорстко скріпити весь вузол без використання клею або інших додаткові закріплювальні деталей та/або речовини. Запропонований вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, пройшов широкі випробування у складі ігрових та сувенірних конструктивних наборів (конструкторів), зокрема в об'ємних моделях з рухомими елементами, механічних 3Dпазлах та інших конструкціях. Результати випробувань показали, що запропонований вузол дозволяє більш зручно та швидко здійснити монтаж вузла і, при цьому достатньо жорстко скріпити весь вузол без використання клею або інших додаткових закріплювальних деталей та/або речовини. Запропонований вузол є економічним у виготовленні і відповідає всім вимогам його експлуатації. Виробництво запропонованого вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, дозволить поширити асортимент сучасних ігрових та сувенірних конструкторів. Джерела інформації: 4 UA 95685 U 5 1. Деклараційний патент України на винахід № 65775 А, м. кл. А63Н 33/04, публ. 15.04.2004, бюл. № 4. 2. Патент РФ на винахід № 2118195, м. кл. А63Н 33/08, публ. 27.08.1998. 3. Заявка РСТ 201010583761.1 від 12.12.2010, м. кл. А63Н33/08, публікація РСТ № 102553263 від 11.07.2012 - найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 50 1. Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі, який містить вісь та деталі окремих рухомих елементів, які з'єднані між собою, який відрізняється тим, що містить першу та другу групу складових деталей, де перша група складових деталей містить не менш ніж дві окремі деталі, і кожна з цих окремих деталей цієї першої групи містить центральний отвір для вставлення в цей центральний отвір осі, при цьому кожна з не менш ніж двох окремих деталей першої групи містить не менш ніж два прямокутних з'єднувальних отвори, які симетрично розташовані навколо центрального отвору на кожній із окремих деталей першої групи, при цьому друга група складових деталей містить не менш ніж дві окремих деталі, які виконані попарно-симетричними, і кожна з цих окремих деталей другої групи містить по краям виступи і також кожна з цих окремих деталей другої групи містить в центральній частині не менш ніж один виступ, при цьому перша та друга група складових деталей з'єднані між собою шляхом попереднього складання окремих деталей другої групи, утворення при цьому складанні між виступами окремих деталей другої групи центрального осьового зазору, подальшого вставляння виступів, які розташовані по краям окремих деталей другої групи в не менш ніж два прямокутних з'єднувальних отвори однієї з окремих деталей першої групи та подальшого вставляння інших виступів, які розташовані по краям окремих деталей другої групи в не менш ніж два прямокутних з'єднувальних отвори іншої окремої деталі першої групи, і наступного вставляння осі в центральний отвір однієї з окремих деталей першої групи, в центральний осьовий зазор, який утворений між виступами окремих деталей другої групи та в центральний отвір іншої окремої деталі першої групи. 2. Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі за п. 1, який відрізняється тим, що кожна з окремих деталей першої групи містить три прямокутних з'єднувальних отвори, які симетрично розташовані навколо центрального отвору на кожній із окремих деталей першої групи, а друга група містить три окремих деталі, і кожна з цих окремих деталей другої групи містить по краям виступи, і також кожна з цих окремих деталей другої групи містить в центральній частині не менш ніж один виступ. 3. Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі за п. 1, який відрізняється тим, що кожна з окремих деталей першої групи містить чотири прямокутних з'єднувальних отвори, які симетрично розташовані навколо центрального отвору на кожній із окремих деталей першої групи, а друга група містить чотири окремих деталі, і кожна з цих окремих деталей другої групи містить по краям виступи, і також кожна з цих окремих деталей другої групи містить в центральній частині не менш ніж один виступ. 4. Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі за п. 1, який відрізняється тим, що вісь виконана круглою в перерізі та має загострення з обох сторін. 5. Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї оі за п. 1, який відрізняється тим, що складові деталі першої групи та другої групи виконані з матеріалів, які мають більший фізично-матеріальний спротив, ніж матеріал, з якого виконана вісь. 6. Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі за п. 1, який відрізняється тим, що на кінцівках окремих деталей другої групи розташовані закріплювальні виступи. 7. Вузол окремих рухомих елементів механічної моделі, що здатні рухатися навколо однієї осі за п. 1, який відрізняється тим, що на кінцівках окремих деталей другої групи виконані прорізі, які розташовані вздовж кожної окремої деталі другої групи, на якій розташована прорізь, та вздовж лінії осі вузлу. 5 UA 95685 U 6 UA 95685 U 7 UA 95685 U 8 UA 95685 U 9 UA 95685 U 10 UA 95685 U 11 UA 95685 U 12 UA 95685 U 13 UA 95685 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
