Безригельний каркас будівлі, споруди

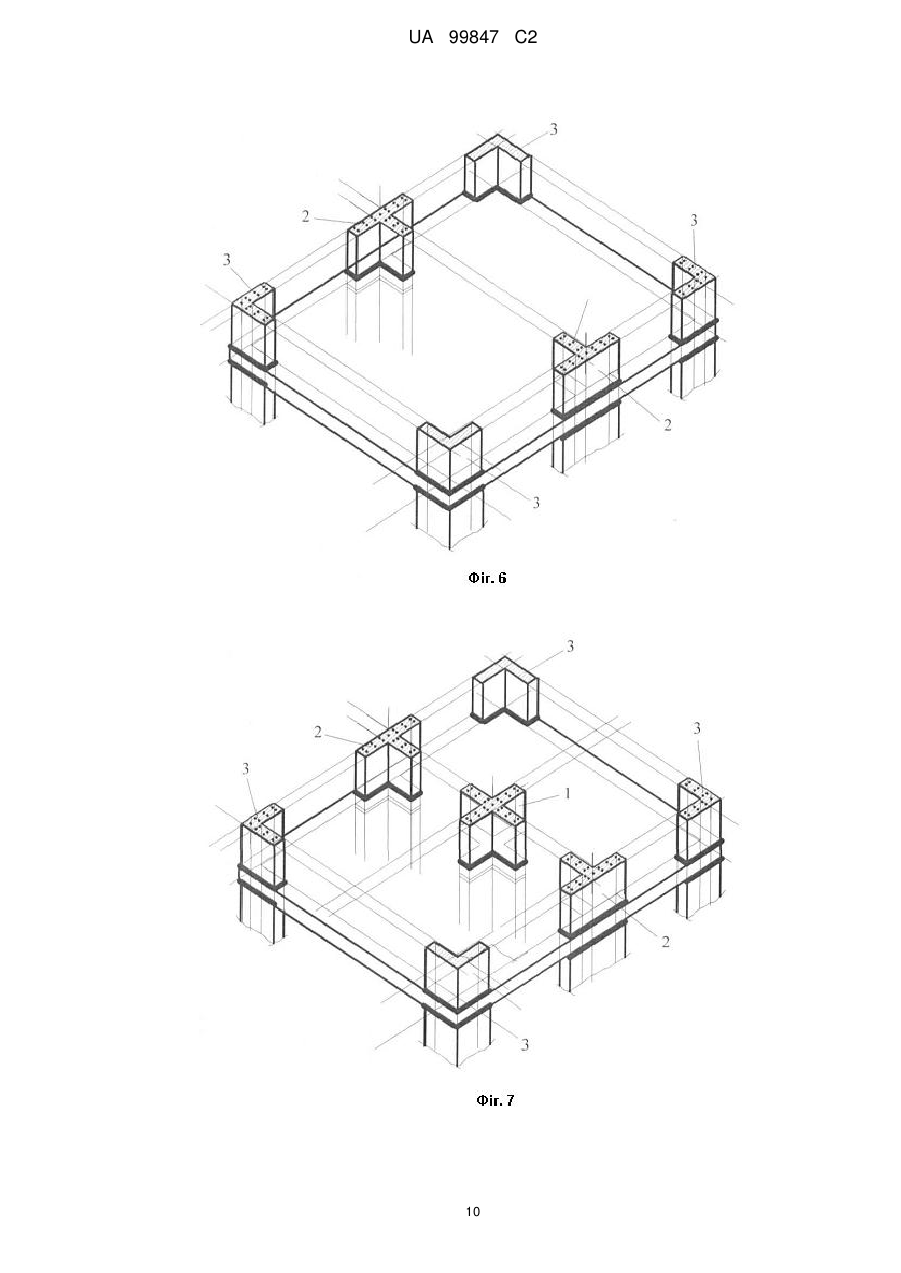

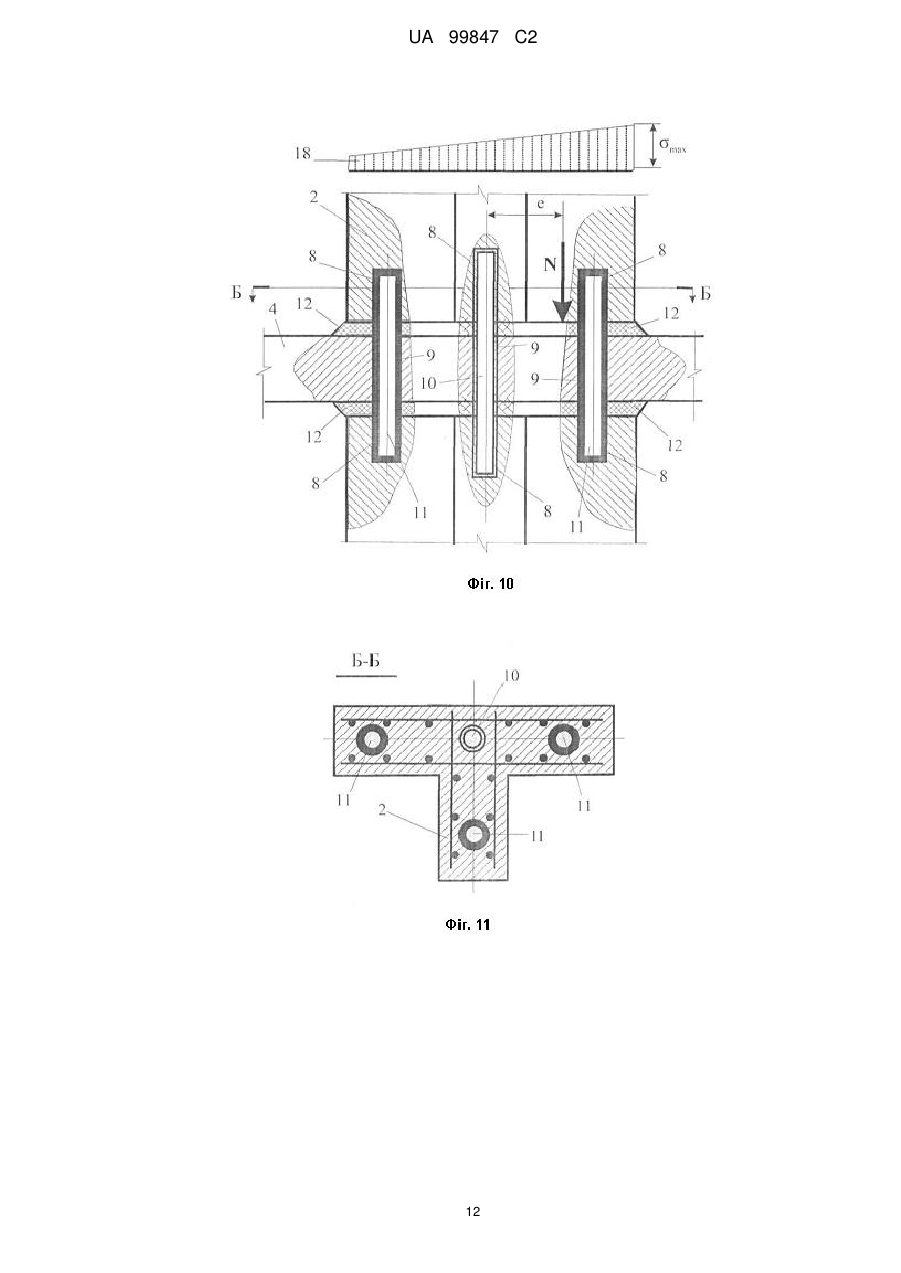

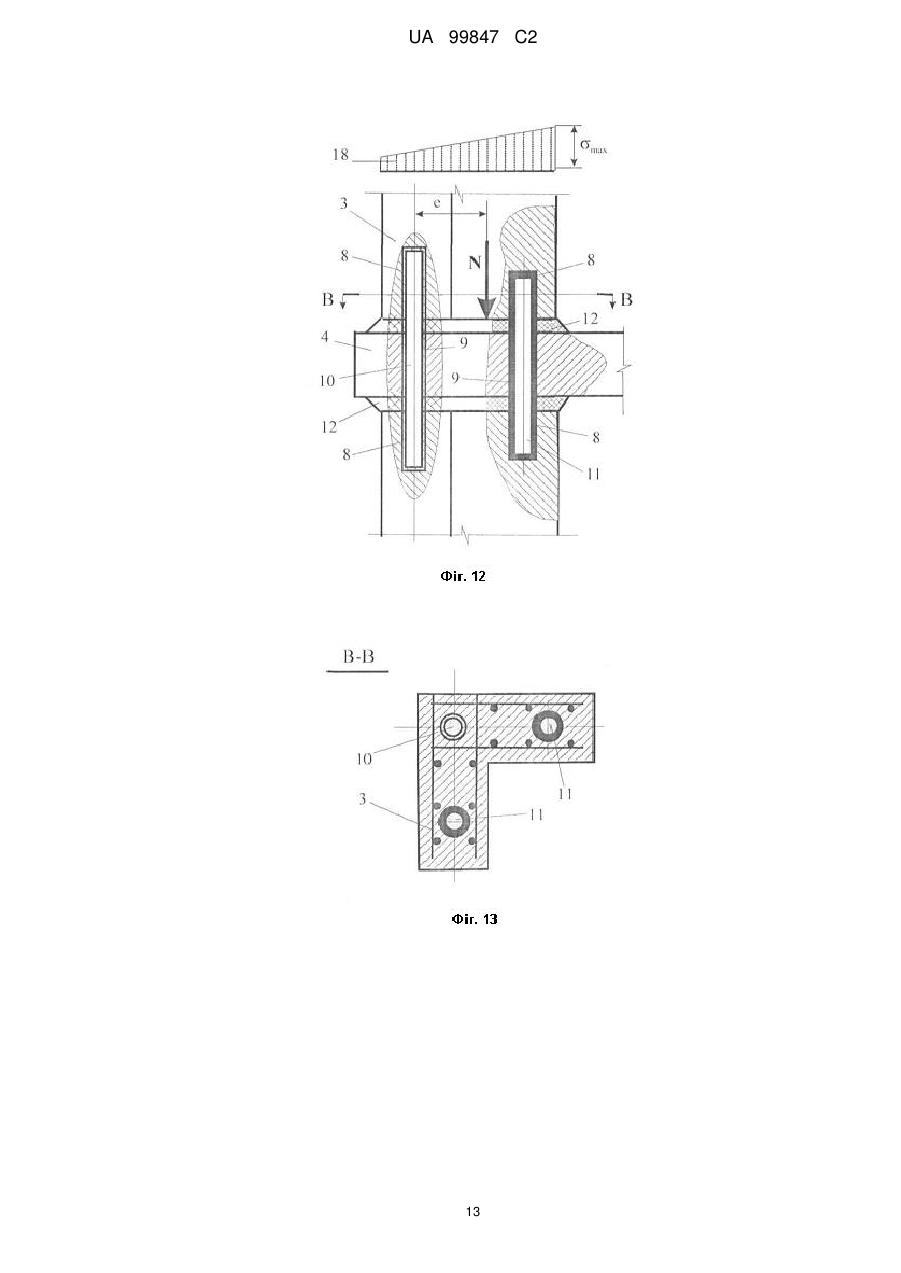

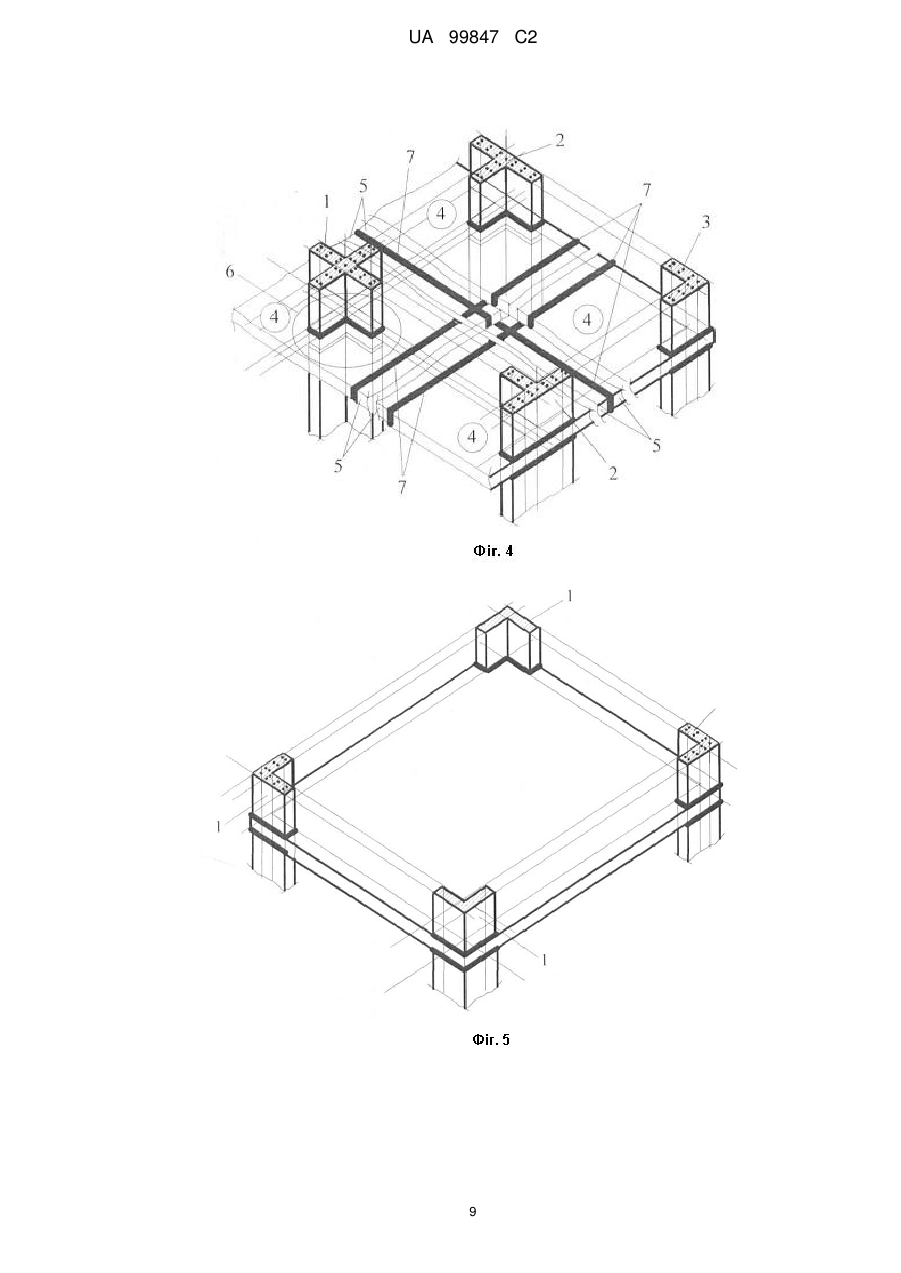

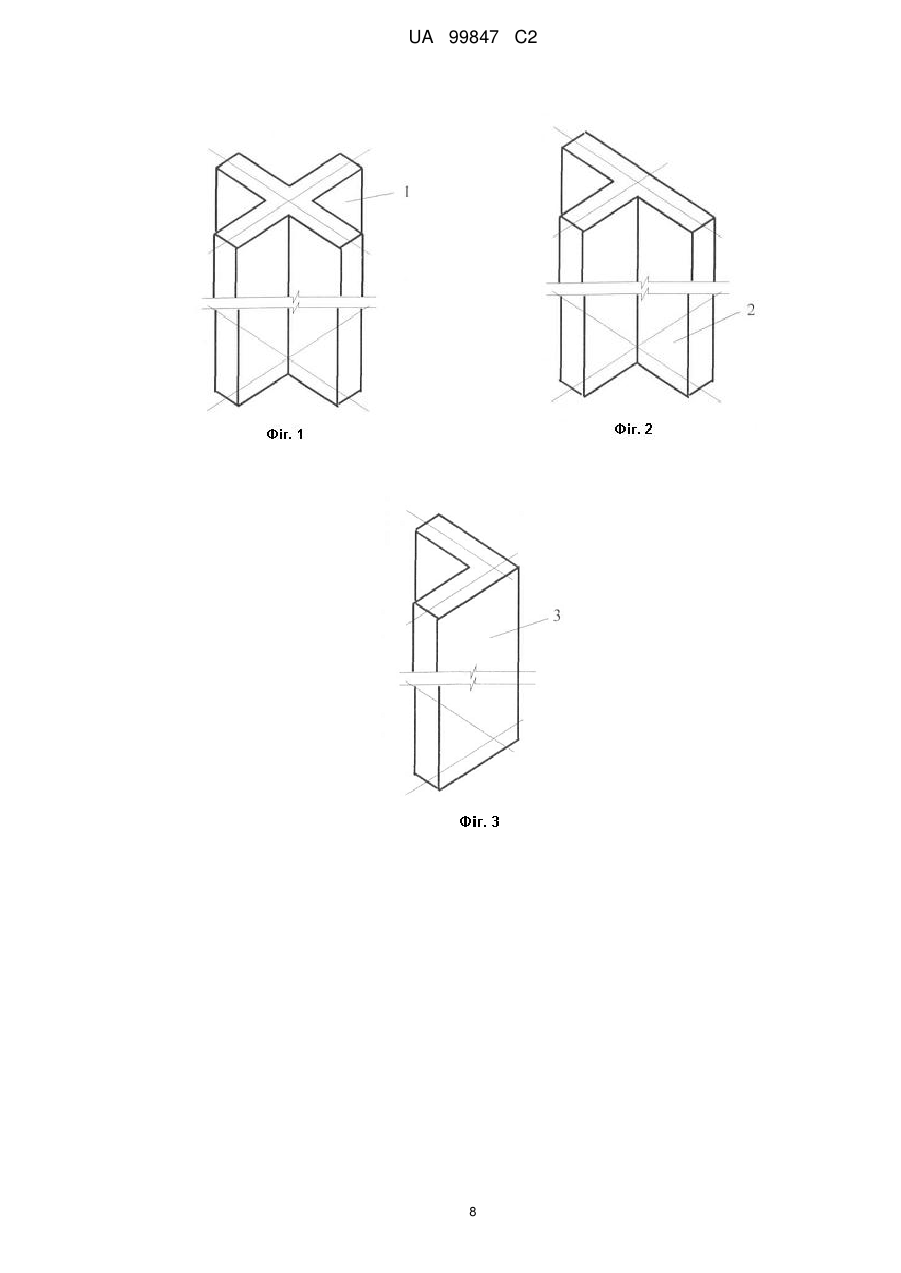

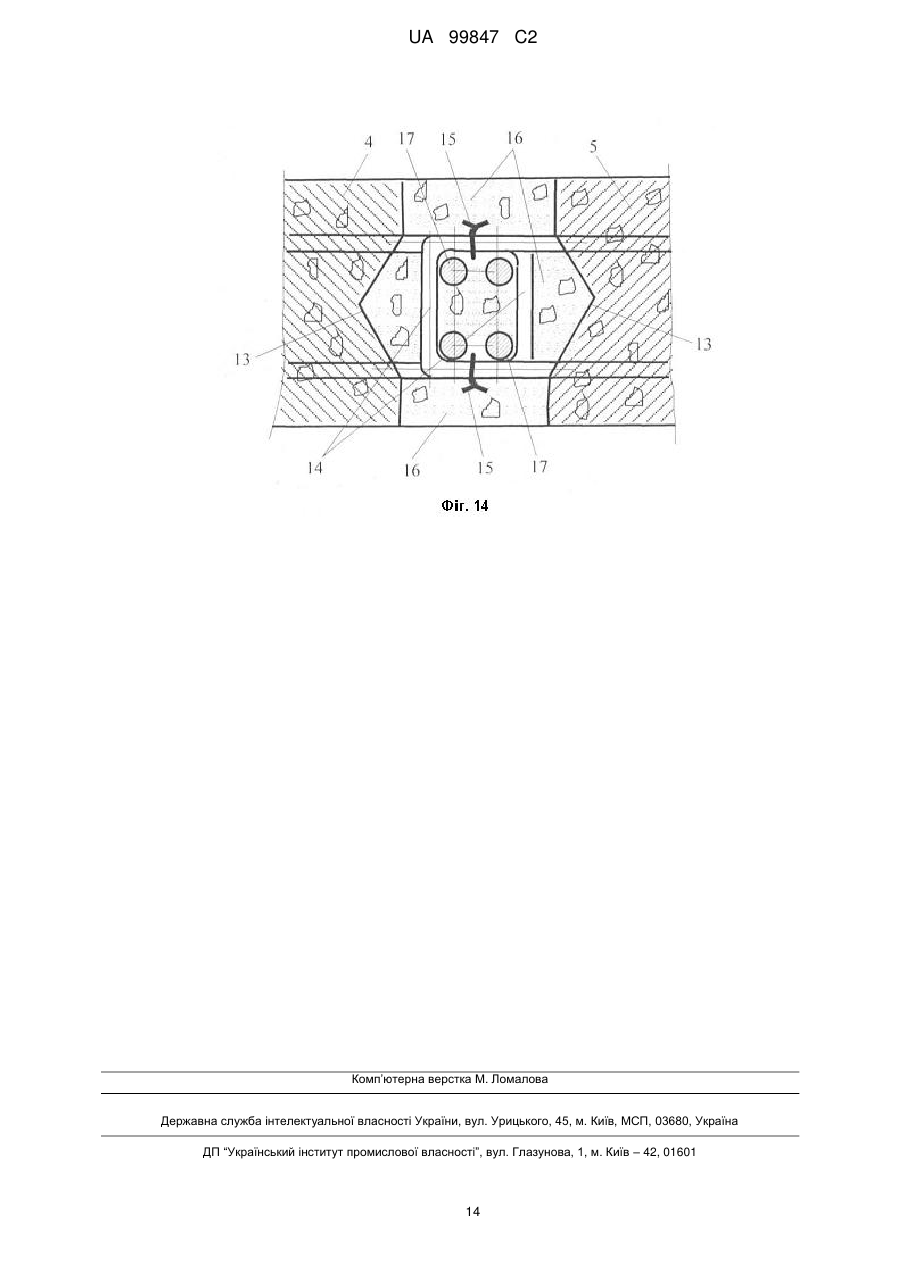

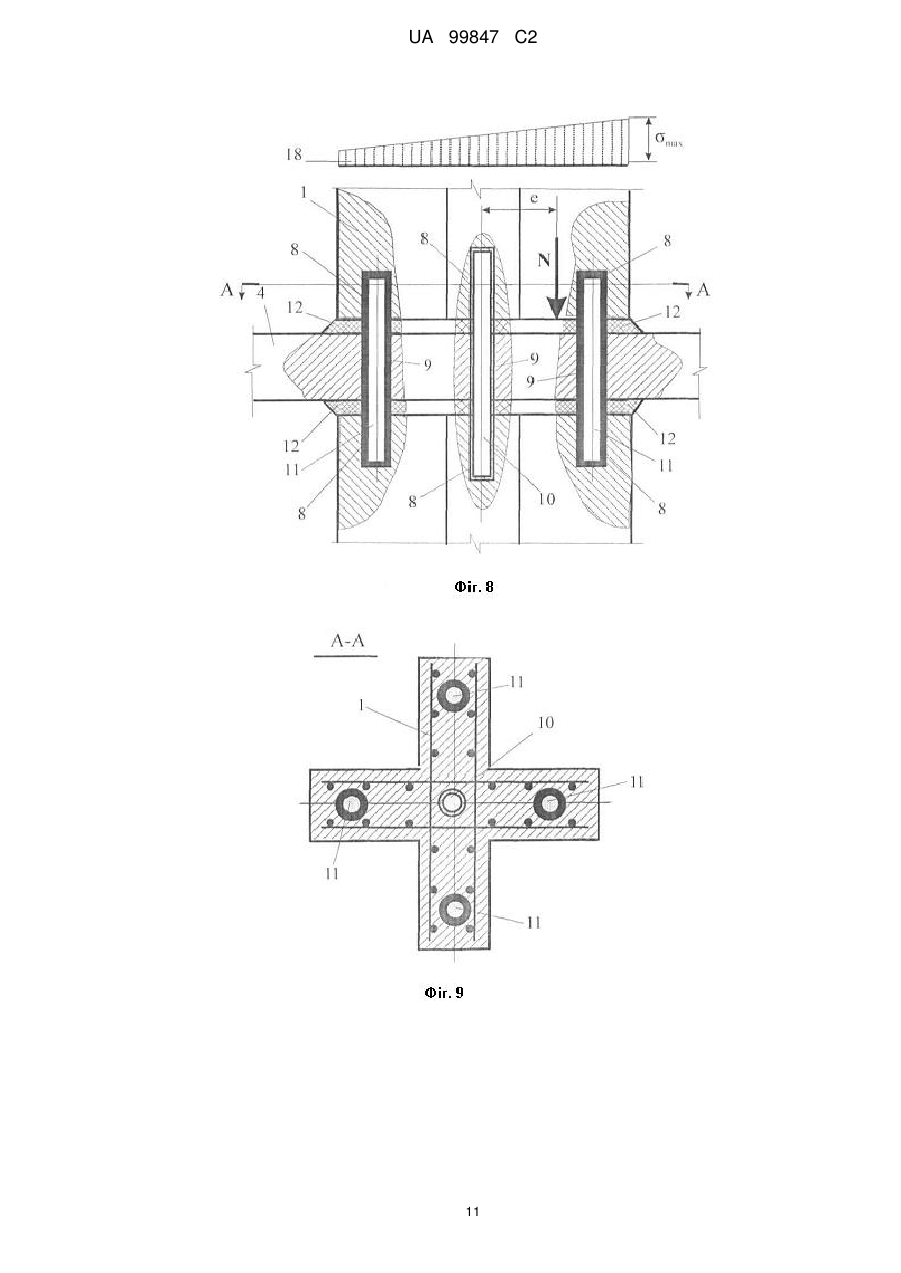

Реферат: Винахід належить до будівництва, зокрема до конструкції збірно-каркасних будівель і споруд, і може бути використаний при спорудженні житлових, громадянських, промислових будівель і споруд з безригельними каркасами. Безригельний каркас будівлі, споруди містить колони, надколонні плити перекриття, що обпираються на колони, міжколонні плити перекриття, що розташовані між надколонними плитами перекриття, вузли з'єднання колон з надколонними плитами перекриття і вузли з'єднання плит перекриття між собою, при цьому колони, які розташовані в кутках будівель і в місцях перетину подовжніх і поперечних стін, виконані фігурними з кутовим, тавровим або хрестоподібним поперечним перетином, відповідно до їх розташування, надколонні плити перекриття розташовані між верхніми горцями нижніх колон і нижніми торцями верхніх колон, а габаритні розміри поперечного перетину колон вибрані з умови: еі < W і / Fі, де: еі - ексцентриситет прикладення до і-тої колони сумарної подовжньої UA 99847 C2 (12) UA 99847 C2 сили: W і - осьовий момент опору поперечного перетину і-тої колони відносно осі, яка перпендикулярна лінії, що проходить через точку прикладення сумарної подовжньої сили та центр ваги перетину; Fі - загальна площа поперечного перетину і-тої колони. UA 99847 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до будівництва, зокрема до конструкцій збірно-каркасних будівель і споруд, і може бути використаний при спорудженні житлових, громадських, промислових будівель і споруд з безригельними каркасами. Безригельні каркаси в даний час є альтернативою традиційним схемам будівництва збірнокаркасних будівель і споруд. Прикладом застосування безригельних каркасів є будівельна система безригельного каркаса збірно-каркасних будівель серії "КУБ-2,5", що пройшла узгодження і отримала схвалення Госстроя РФ, Міністерства будівництва, архітектури і ЖКХ РФ. Серія збірно-каркасних будівель "КУБ-2,5" освоєна ТОВ "КУБ Систем", ТОВ "КУБ Строй", ТОВ "ПСК-КУБ" (Москва), ТОВ "КУБ Систем СПб", ТОВ "КУБ Строй СПб" (Санкт-Петербург). Від традиційних збірно-каркасних систем будівельна система "КУБ-2,5" відрізняється, перш за все, відсутністю ригелів (роль яких виконують плити перекриття), а також використанням колон без виступаючих частин. Плити перекриття, залежно від розташування, підрозділяються на надколонні, міжколонні і середні. Просторова жорсткість конструкції забезпечена монолітним зв'язком елементів (плит перекриття і колон) і, при необхідності, включенням в систему зв'язків і діафрагм. В основу системи безригельного каркаса "КУБ-2,5" поставлена конструкція вузла сполучення двох основних елементів - плити перекриття і колони з використанням заставної деталі - сталевої обичайки, з'єднаної з арматурою плити перекриття. Бетон в даному вузлі працює в умовах всебічного обтиску, внаслідок чого відбувається його самозміцнення. Це дає можливість виключити ванне зварювання в стику колон. У вузлі присутні лише монтажні шви. Монтаж каркаса проводиться в наступному порядку: спочатку встановлюють і вивіряють колони, потім на проектну відмітку встановлюють надколонні плити перекриття, після цього міжколонні і середні плити перекриття монтують "насухо". Після установки арматури в швах між плитами замонолічують бетоном вузли сполучення надколонних плит перекриття і колон, а також шви між плитами перекриття. Будівельна система безригельного каркаса "КУБ-2,5" може використовуватися для будівництва практично всього спектру споруд: житлових і громадських будівель, промислових споруд, складських комплексів і т.д. Будівельна система безригельного каркаса "КУБ-2,5" порівняно з традиційними схемами будівництва збірно-каркасних будівель і споруд має наступні переваги: - високий рівень індустріалізації - технологія виготовлення елементів будівель максимально переносить затрати праці будівельників в цехові умови, тим самим значно зменшуючи на будівельному майданчику ризики як природних, так і людських факторів; - висока продуктивність монтажу - використовуються всього два типи простих і не трудомістких з'єднань: "колона-плита" і "плита-плита", тобто мінімально фізично можлива кількість, що сприяє прискоренню монтажу; не вимагається особливої підготовки монтажників, всі процедури по монтажу носять стандартний характер; бригада з 5 чоловік монтує в зміну до 2 300 м перекриття: - скорочення кількості зварювальних робіт - зварювальні роботи виконують лише для приварювання чотирьох сполучних деталей у вузлі "колона-плита"; - скорочення кількості бетону в процесі монтажу - кількість бетону мінімальна, та як бетон потрібна лише для закладення швів між плитами і замонолічування вузла "колона-плита"; - різноманітність і свобода архітектурних рішень - міжповерхові перекриття можуть приймати найрізноманітніші форми, дозволяючи тим самим вирішувати будь-які архітектурні задачі по проектуванню житлових, громадських або промислових будівель. Конструкції безригельних каркасів будівель і споруд широко описані в патентній інформації. 5 Так, за авторським свідоцтвом СРСР № 1606629, МПК Е04В 5/43, дата подання заявки 1988.06.27, відоме безбалочне перекриття, що включає надколонні плити з центральним отвором для розміщення на колонах, міжколонні і середні плити, що мають на бокових опірні ділянки, якими плити обпираються одна на одну. З метою зниження матеріаломісткості за рахунок зменшення зусиль на надколонну плиту, зазначені ділянки виконані у вигляді розміщених в середині бокових граней столиків, довжина яких визначена з умови l/
