Скляний шприц з голкою, яка відводиться

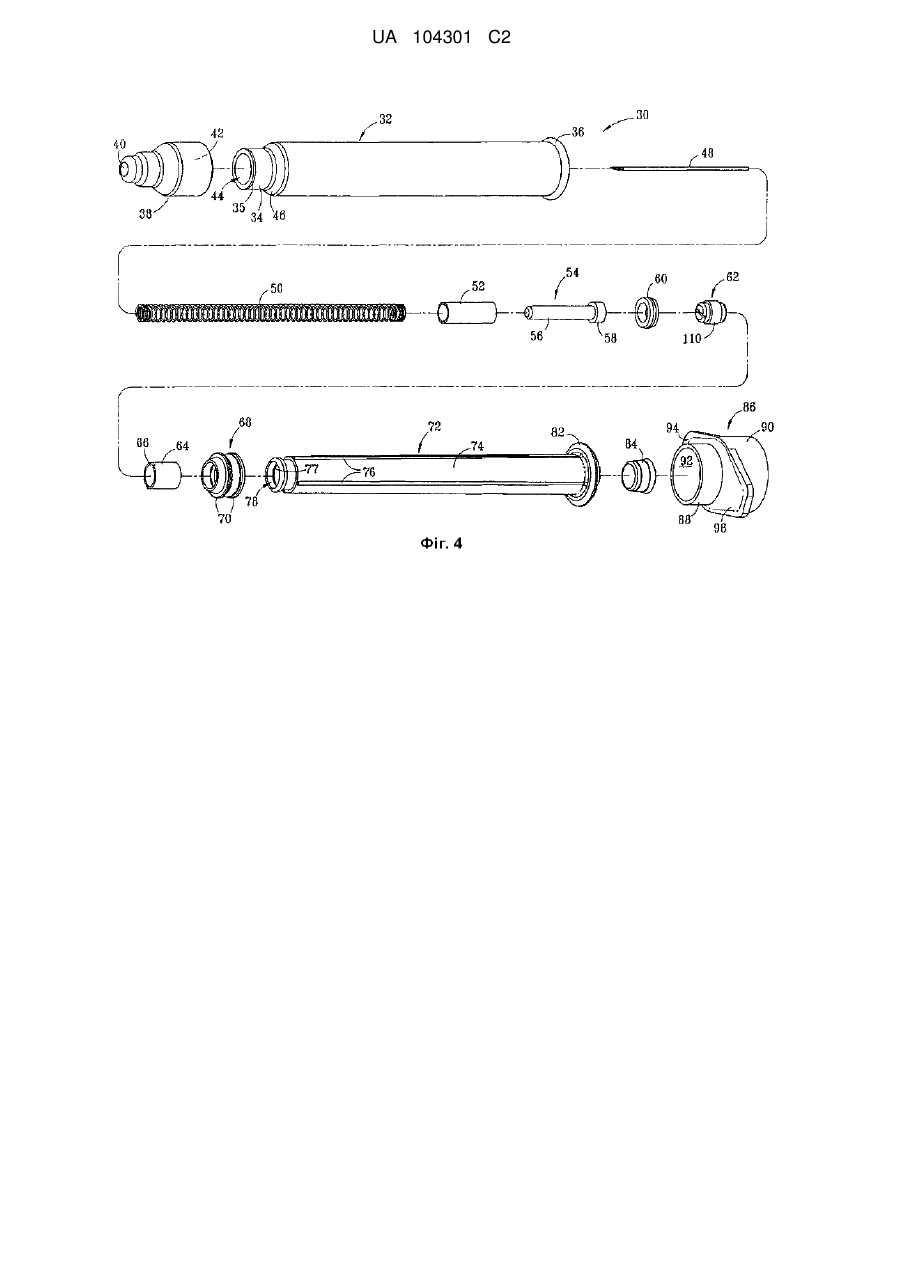

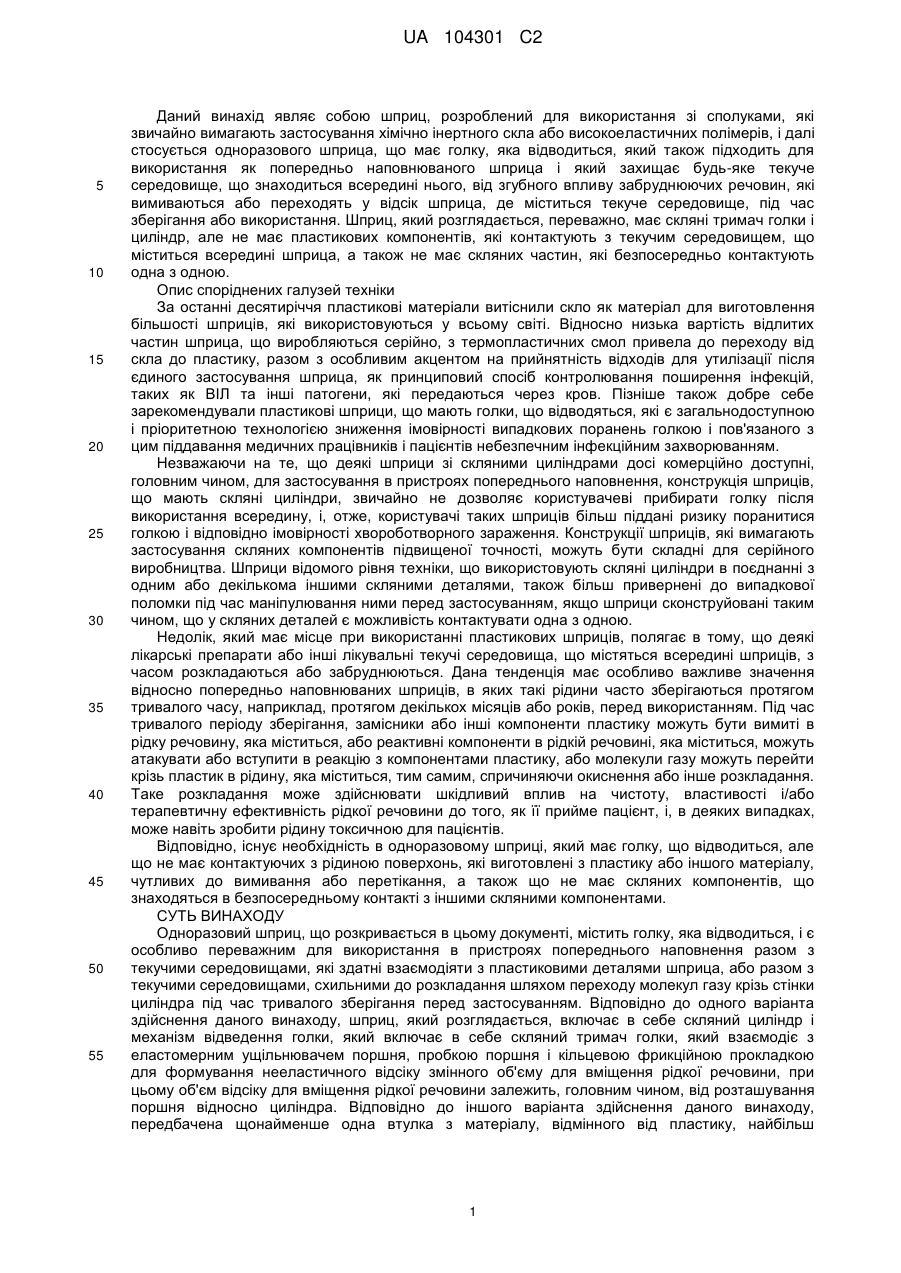

Реферат: Скляний шприц з голкою має циліндр, тримач голки, розташований в передньому кінці циліндра, виступаючу вперед голку і стисливу пружину відведення голки, яка зміщує тримач голки назад, пристрій захоплення циліндра на задньому кінці циліндра, рукоятку поршня, ущільнювач шприца, прикріплений до переднього кінця рукоятки поршня, і пробку поршня, що розташована всередині отвору попереду рукоятки поршня, для використання в пристроях попереднього наповнення, які здатні взаємодіяти з пластиковими матеріалами або проходити через них і розкладати текуче середовище перед введенням текучого середовища пацієнтові. При цьому шприц містить: циліндр і тримач голки, які мають частини, виконані зі скла, що контактують з текучим середовищем; пристрій захоплення циліндра, рукоятку поршня і захисний ковпачок, виконані з пластику; пробку поршня, ущільнювач поршня і кільцеву фрикційну прокладку, виконані з еластомерного матеріалу; і стисливу пружину відведення голки і голку, виконані з металу. UA 104301 C2 (12) UA 104301 C2 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід являє собою шприц, розроблений для використання зі сполуками, які звичайно вимагають застосування хімічно інертного скла або високоеластичних полімерів, і далі стосується одноразового шприца, що має голку, яка відводиться, який також підходить для використання як попередньо наповнюваного шприца і який захищає будь-яке текуче середовище, що знаходиться всередині нього, від згубного впливу забруднюючих речовин, які вимиваються або переходять у відсік шприца, де міститься текуче середовище, під час зберігання або використання. Шприц, який розглядається, переважно, має скляні тримач голки і циліндр, але не має пластикових компонентів, які контактують з текучим середовищем, що міститься всередині шприца, а також не має скляних частин, які безпосередньо контактують одна з одною. Опис споріднених галузей техніки За останні десятиріччя пластикові матеріали витіснили скло як матеріал для виготовлення більшості шприців, які використовуються у всьому світі. Відносно низька вартість відлитих частин шприца, що виробляються серійно, з термопластичних смол привела до переходу від скла до пластику, разом з особливим акцентом на прийнятність відходів для утилізації після єдиного застосування шприца, як принциповий спосіб контролювання поширення інфекцій, таких як ВІЛ та інші патогени, які передаються через кров. Пізніше також добре себе зарекомендували пластикові шприци, що мають голки, що відводяться, які є загальнодоступною і пріоритетною технологією зниження імовірності випадкових поранень голкою і пов'язаного з цим піддавання медичних працівників і пацієнтів небезпечним інфекційним захворюванням. Незважаючи на те, що деякі шприци зі скляними циліндрами досі комерційно доступні, головним чином, для застосування в пристроях попереднього наповнення, конструкція шприців, що мають скляні циліндри, звичайно не дозволяє користувачеві прибирати голку після використання всередину, і, отже, користувачі таких шприців більш піддані ризику поранитися голкою і відповідно імовірності хвороботворного зараження. Конструкції шприців, які вимагають застосування скляних компонентів підвищеної точності, можуть бути складні для серійного виробництва. Шприци відомого рівня техніки, що використовують скляні циліндри в поєднанні з одним або декількома іншими скляними деталями, також більш привернені до випадкової поломки під час маніпулювання ними перед застосуванням, якщо шприци сконструйовані таким чином, що у скляних деталей є можливість контактувати одна з одною. Недолік, який має місце при використанні пластикових шприців, полягає в тому, що деякі лікарські препарати або інші лікувальні текучі середовища, що містяться всередині шприців, з часом розкладаються або забруднюються. Дана тенденція має особливо важливе значення відносно попередньо наповнюваних шприців, в яких такі рідини часто зберігаються протягом тривалого часу, наприклад, протягом декількох місяців або років, перед використанням. Під час тривалого періоду зберігання, замісники або інші компоненти пластику можуть бути вимиті в рідку речовину, яка міститься, або реактивні компоненти в рідкій речовині, яка міститься, можуть атакувати або вступити в реакцію з компонентами пластику, або молекули газу можуть перейти крізь пластик в рідину, яка міститься, тим самим, спричиняючи окиснення або інше розкладання. Таке розкладання може здійснювати шкідливий вплив на чистоту, властивості і/або терапевтичну ефективність рідкої речовини до того, як її прийме пацієнт, і, в деяких випадках, може навіть зробити рідину токсичною для пацієнтів. Відповідно, існує необхідність в одноразовому шприці, який має голку, що відводиться, але що не має контактуючих з рідиною поверхонь, які виготовлені з пластику або іншого матеріалу, чутливих до вимивання або перетікання, а також що не має скляних компонентів, що знаходяться в безпосередньому контакті з іншими скляними компонентами. СУТЬ ВИНАХОДУ Одноразовий шприц, що розкривається в цьому документі, містить голку, яка відводиться, і є особливо переважним для використання в пристроях попереднього наповнення разом з текучими середовищами, які здатні взаємодіяти з пластиковими деталями шприца, або разом з текучими середовищами, схильними до розкладання шляхом переходу молекул газу крізь стінки циліндра під час тривалого зберігання перед застосуванням. Відповідно до одного варіанта здійснення даного винаходу, шприц, який розглядається, включає в себе скляний циліндр і механізм відведення голки, який включає в себе скляний тримач голки, який взаємодіє з еластомерним ущільнювачем поршня, пробкою поршня і кільцевою фрикційною прокладкою для формування нееластичного відсіку змінного об'єму для вміщення рідкої речовини, при цьому об'єм відсіку для вміщення рідкої речовини залежить, головним чином, від розташування поршня відносно циліндра. Відповідно до іншого варіанта здійснення даного винаходу, передбачена щонайменше одна втулка з матеріалу, відмінного від пластику, найбільш 1 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 переважно, з нержавіючої сталі, для запобігання контакту рідкої речовини з пластиковою частиною рукоятки поршня перед відведенням голки. У даному документі термін "скло" може також включати в себе інші, аналогічно інертні матеріали, прийнятні для використання в пристрої фармацевтичної категорії, що звичайно вимагає застосування скла. Загалом, термін "пластик" може включати в себе як термопластичні, так і термоотверджувані полімери. Термопластичні полімери можуть бути повторно пластифіковані в їх вихідний стан за допомогою нагрівання; термоотверджувані полімери не можуть. У даному документі термін "пластик" стосується, головним чином, формованих термопластичних високомолекулярних полімерів таких як, наприклад, поліетилен і поліпропілен або акрилова смола, які також містять звичайно інші інгредієнти, такі як отверджувачі, наповнювачі, зміцнювальні речовини, фарбувальні речовини і/або пластифікатори та решта, і які можуть бути виготовлені або сформовані під впливом тепла і тиску. У даному документі термін "пластик" не включає в себе ні скла, ні каучукоподібних еластомерів, схвалених для застосування в пристроях, де вони знаходяться в безпосередньому контакті з лікувальними текучими середовищами, які можуть взаємодіяти з пластиком або які можуть розкладатися замісниками, здатними, в противному разі, перейти в рідину з пластику. У даному документі термін "еластомерний" або "еластомерний матеріал" стосується, головним чином, зшитих термоотверджуваних високоеластичних полімерів, які набагато легше деформуються, ніж пластмаса, але схвалені для застосування разом з текучими середовищами фармацевтичної категорії і не так чутливі до вимивання або переходу газу. У даному документі термін "текуче середовище" стосується, головним чином, рідин, але також може включати в себе суспензії твердих частинок в рідинах і гази, розчинені в рідинах або іншим чином присутні в них всередині відсіків шприців, що містять текуче середовище. Іншою суттєвою відмітною ознакою даного винаходу є те, що в ньому немає деталей, які знаходяться в контакті скло до скла, а також немає пластикових деталей, що контактують з рідиною, яка міститься всередині шприца, до того, як голка буде відведена після використання. Також потрібно розуміти і враховувати те, що пристрій, виготовлений відповідно до даного винаходу, незважаючи на те, що на прикладених кресленнях він представлений без захисної оболонки для голки, буде забезпечений знімною захисною оболонкою для голки перед упакуванням для відправки і зберігання. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Пристрій за даним винаходом далі описується і пояснюється з урахуванням наступних креслень, на яких: фіг. 1 ілюструє вигляд спереду варіанта здійснення шприца, відповідно до даного винаходу; фіг. 2 ілюструє вигляд зліва шприца, поданого на фіг. 1; фіг. 3 ілюструє вигляд справа шприца, поданого на фіг. 1; на фіг. 4 зображений вигляд спереду в перспективі шприца, поданого на фіг. 1, в розібраному вигляді; фіг. 5 ілюструє збільшений вигляд в поперечному перерізі шприца, аналогічного поданому на фіг. 1, поршень якого частково втиснений всередину скляного циліндра; фіг. 6 ілюструє збільшений вигляд в поперечному перерізі шприца, поданого на фіг. 5, з повністю відведеною голкою; на фіг. 7 зображений збільшений вигляд спереду варіанта здійснення циліндра шприца, поданого на фіг. 4; на фіг. 8 зображений збільшений вигляд спереду варіанта здійснення захисного ковпачка шприца, поданого на фіг. 4; на фіг. 9 зображений збільшений вигляд спереду варіанта здійснення скляного тримача голки шприца, поданого на фіг. 4; фіг. 10 ілюструє збільшений вигляд спереду в поперечному перерізі варіанта здійснення рукоятки поршня шприца, поданого на фіг. 4; фіг. 11 ілюструє збільшений вигляд спереду в поперечному перерізі, частково в розрізі і частково у вигляді обірваного, варіанта здійснення пробки поршня шприца, поданого на фіг. 4; на фіг. 12 зображений збільшений вигляд спереду, частково в розрізі і частково у вигляді обірваного, ущільнювача поршня варіанта здійснення шприца, поданого на фіг. 4; фіг. 13 ілюструє збільшений вигляд спереду в поперечному перерізі, взятий вздовж лінії 1313, показаної на фіг. 12; на фіг. 14 зображений збільшений вигляд спереду, частково в розрізі і частково у вигляді обірваного, варіанта здійснення кришки плунжера шприца, поданого на фіг. 4; 2 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 15 ілюструє збільшений вигляд спереду в поперечному перерізі варіанта здійснення пристрою захоплення циліндра шприца, поданого на фіг. 4; на фіг. 16 зображений збільшений вигляд спереду варіанта здійснення кільцевої фрикційної прокладки шприца, поданого на фіг. 4; на фіг. 17 зображений збільшений вигляд спереду, частково в розрізі і частково у вигляді обірваного, варіанта здійснення кільцевої фрикційної прокладки шприца, поданого на фіг. 4; на фіг. 18 зображений збільшений вигляд спереду, частково в розрізі і частково у вигляді обірваного, варіанта здійснення втулки поршня з нержавіючої сталі, прийнятної для використання в шприці, поданому на фіг. 4; фіг. 19 ілюструє збільшений вигляд спереду, частково в розрізі і частково у вигляді обірваного, іншого варіанта здійснення втулки поршня з нержавіючої сталі, прийнятної для використання в шприці, поданому на фіг. 4; фіг. 20 ілюструє збільшений вигляд спереду, частково в розрізі і частково у вигляді обірваного, ще одного варіанта здійснення втулки поршня з нержавіючої сталі, прийнятної для використання в шприці, поданому на фіг. 4; на фіг. 21 зображений збільшений вигляд спереду варіанта здійснення втулки циліндра з нержавіючої сталі, що застосовується в шприці, поданому на фіг. 4; фіг. 22 ілюструє збільшений вигляд спереду в поперечному перерізі, взятий вздовж лінії 2222, показаної на фіг. 21; фіг. 23 ілюструє збільшений вигляд спереду в поперечному перерізі іншого варіанта здійснення шприца за даним винаходом, що має поршень, представлений в частково втисненому положенні всередині скляного циліндра; на фіг. 24 зображений збільшений вигляд спереду в поперечному перерізі шприца, поданого на фіг. 23, з поршнем, пробкою поршня і кільцевою фрикційною прокладкою, зображеним поруч з позиціями, де вони знаходяться на початку відведення голки, і коли зусилля стиснутої пружини звільняється, щоб зсунути тримача голки, кришку тримача голки, голку і зміщену пробку поршня в напрямку назад в камеру вільного ходу всередині поршня; на фіг. 25 зображений збільшений вигляд спереду в поперечному перерізі шприца, поданого на фіг. 23, після відведення голки; фіг. 26 ілюструє збільшений вигляд спереду в поперечному перерізі переднього кінця шприца іншого варіанта здійснення за даним винаходом (показаний після відведення голки), в якому ділянка ущільнювача поршня, розташована всередині переднього кінця поршня, забезпечує поверхню зчеплення для пробки поршня; і фіг. 27 ілюструє збільшений вигляд спереду в поперечному перерізі тильного кінця шприца іншого варіанта здійснення за даним винаходом, в якому тильний кінець поршня є глухим, за винятком вентиляційного отвору, що додатково передбачається крізь бічну стінку поршня. ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ЗДІЙСНЕННЯ Відносно фіг. 1-3, шприц 30 за даним винаходом містить циліндр 32, захисний ковпачок 38 шприца, голку 48, поршень 72 і пристрій 86 захоплення. Пристрій 86 захоплення, переважно, має протилежно розташовані, виступаючі назовні захоплювачі 94, 96 для пальців. Торцева кришка 98 поршня розташовується з тильної сторони поршня 72 і зчіплюється за допомогою сили тертя з отвором на тильному кінці поршня. Торцева кришка 98 поршня, переважно, має вентиляційний отвір для того, щоб дозволити повітрю виходити з камери вільного ходу, розташованої всередині поршня 72, під час відведення голки 48 після використання шприца 30. Циліндр 32, переважно, виготовляється зі "скла", а деталі поршня 72, які можна бачити на фіг. 1-3, переважно, виготовляються з "пластику", значення даних термінів були визначені вище і будуть обговорюватися більш детально нижче. Пристрій 86 захоплення і захисний ковпачок 38 шприца, переважно, також виготовляються з пластику. Потрібно розуміти, що будь-який формований комерційно доступний пластиковий матеріал, який підходить для ймовірного застосування, може використовуватися для виробництва шприца 30 за даним винаходом, за умови, що даний пластиковий матеріал має всі необхідні дозволи контролюючих органів, які потрібні для таких пристроїв. Складові частини шприца 30 будуть далі описуватися і пояснюватися з урахуванням фіг. 4, 5 та інших креслень, як зазначено нижче. Відносна фіг. 4-6 і 7, циліндр 32, переважно, виготовляється зі скла, яке, як відомо, є, по суті, непроникним для газів і не вступає в реакцію з більшістю рідин, і, конкретніше, є інертним до лікарських рідин, разом з якими використовується шприц 30. Циліндр 32, переважно, має ступінчастий канал 44 у вигляді трубки з відкритими кінцями, повернутими у напрямку уперед і назад, і далі містить закруглений, виступаючий назовні кільцеподібний фланець 36, розташований навколо відкритого кінця, повернутого назад. Відкритий кінець циліндра 32, повернутий у напрямку уперед, далі, переважно, включає в себе 3 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 60 ділянку меншого діаметра, що має конусоподібний кільцеподібний виступ 46, по суті циліндричну манжету 34 і дещо виступаючий кільцеподібний фланець 35 на передньому кінці манжети 34. Захисний ковпачок 38 циліндра, як показано на фіг. 4-6 і 8, розташовується у напрямку уперед відносно циліндра 32, він, переважно, виготовляється з пластику і містить ступінчастий циліндричний канал, що має малий діаметр, отвір 40, повернутий у напрямку уперед, крізь який виступають частина тримача 54 голки і голка 48, коли шприц 30 зібраний, як показано на фіг. 5. Захисний ковпачок 38 циліндра також має повернутий назад отвір 42 більшого діаметра, сконструйований для вміщення зовнішнього діаметра заглибленої манжети 34 циліндра 32. Захисний ковпачок 38 циліндра може бути приєднаний до циліндра 32 різними способами, наприклад, силою тертя, за допомогою клею або заскочки, або будь-яким іншим відомим чином, або за допомогою кріпильного пристрою, що може стати очевидно для фахівця в даній галузі техніки після прочитання даного опису. Одним з переважних способів кріплення є зчеплення силами тертя між захисним ковпачком 38 циліндра і циліндром 32, яке можна посилити за допомогою легкого натягнення відкритого кінця 42 на дещо виступаючий кільцеподібний фланець 35 на передній частині циліндра 32. При необхідності, всередині захисного ковпачка 38 циліндра може бути передбачена взаємодіюча кругова канавка, як описується нижче відносно фіг. 8. Іншим переважним способом кріплення є використання прийнятної, комерційно доступної склеюючої речовини для фіксації внутрішньої поверхні отвору 42 більшого діаметра до зовнішньої поверхні циліндричної манжети 34 під час зборки шприца 30. Така склеююча речовина також може бути застосована після кріплення силами тертя, наприклад, шляхом нанесення склеюючої речовини в борозенку 37, повернуту назовні і розташовану по окружності, як показано на фіг. 5. Кріплення між захисним ковпачком 38 циліндра і циліндром 32 повинне бути достатньо міцним, щоб запобігти відділенню захисного ковпачка 38 циліндра від циліндра 32 при впливі сил, що здійснюються пружиною 50, яка стискається, у випадку зборки, як показано на фіг. 5, і в поєднанні з будь-якими гідравлічними зусиллями, яким піддаються під час використання шприца 32 разом із зусиллями приведення в дію або звільнення, необхідними для початку відведення голки. У випадку необхідності, захисний ковпачок 38 циліндра може бути виконаний як знімна, висувна деталь; у вигляді двох деталей, які защіплюються одна з одною навколо переднього кінця циліндра, або у вигляді двостулкового пристрою на зразок раковини молюска, що має складану шарнірну петлю, яка дозволяє надівати ковпачок швидше з бічної сторони, ніж спереду, що може бути корисно у випадку, коли голка вже виступає уперед з тримача голки при встановленому ковпачку. На фіг. 4-6 далі зображений один варіант здійснення механізму відведення голки, який містить відвідну голку 48, стискувану пружину 50, втулку 52, тримач 54 голки і кільцеву фрикційну прокладку 60. Голка 48, переважно, являє собою традиційну металеву голку, що має один скошений кінець, один тупий кінець і внутрішній канал для рідкої речовини між двома кінцями. Пружина 50, переважно, виготовлена з будь-якого металу, прийнятного для використання у виробництві пружин стиснення такого розміру. Тримач 54 голки, переважно, виготовлений зі скла, він буде описуватися нижче. Втулка 52, також зображена на фіг. 21 і 22, переважно, виготовлена з металу, більш переважно, з нержавіючої сталі, або з прийнятного, комерційно доступного, зносостійкого пластику. Кільцева фрикційна прокладка 60, переважно, виготовлена з еластомерного матеріалу, що має твердість, відповідну розміру і інтервалу між тримачем 54 голки і циліндром 32, і прийнятного для забезпечення водонепроникності ущільнення при впливі робочого тиску, який може мати місце під час використання шприца 30. Хоча на фіг. 4 голка 48 представлена в розібраному вигляді позаду отвору циліндра 32, повернутого в напрямку назад, тупий кінець голки 48, переважно, встановлюється через отвір 40 в повернутому уперед кінці захисного ковпачка 38 циліндра після того, як захисний ковпачок 38 циліндра прикріплений до циліндра 32, і після того, як інші компоненти механізму відведення голки встановлені через повернутий назад отвір циліндра 32. Як альтернатива, голка 48 може бути запресованою в тримач 54 голки і вставлятися з тильної сторони, або, при використанні прийнятної конструкції захисного ковпачка циліндра, кільцева фрикційна прокладка, голка, тримач голки і пружина можуть встановлюватися з передньої сторони, якщо передбачені фіксуюча конструкція або інструмент для підтримування пружини в стиснутому стані під час встановлення захисного ковпачка циліндра. Відносно варіанта здійснення, поданого на фіг. 4-6 і 9, тримач 54 голки, переважно, виготовлений зі скла і має подовжену циліндричну передню ділянку 56 і суттєво коротшу тильну ділянку 58, що має більший зовнішній діаметр, ніж діаметр передньої ділянки. Щодо фіг. 9, тримач 54 голки, відповідно до даного варіанта здійснення, переважно, далі містить 4 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 60 конусоподібний прохід 55 з переднього кінця для того, щоб спрямовувати тупий кінець голки 48 (фіг. 5) в положення, в якому він впреться в повернутий уперед кільцеподібний виступ 55, встановлюючи рідинне з'єднання між внутрішнім простором голки і циліндричною порожниною 120 через циліндричний прохід 59. Знову з урахуванням фіг. 5, ширина конусоподібного проходу 55 також забезпечує простір навколо голки 48, куди може бути нанесена склеююча речовина для фіксації голки 48 в нерухомому аксіальному положенні відносно тримача 54 голки, коли склеююча речовина затвердіє. Внутрішній діаметр пружини 50, переважно, достатньо великий для того, щоб ковзати по подовженій ділянці 56 тримача 54 голки, але достатньо малий для того, щоб впиратися в повернутий уперед кільцеподібний виступ 124 головної ділянки 58, що має більший діаметр, тримача 54 голки. Зовнішній діаметр пружини 50, переважно, достатньо малий для того, щоб уміщуватися і стискуватися всередині каналу 130 втулки 52 між кінцями 126, 128 (фіг. 21, 22), як показано на фіг. 5. Втулка 52 діє як напрямна для пружини під час стиснення пружини 50, зменшуючи властивість пружини згинатися під час стиснення на ділянці, де внутрішній діаметр захисного ковпачка 38 циліндра розширюється. Відносно фіг. 4-6, кільцева фрикційна прокладка 60, переважно, розташована навколо зовнішнього діаметра головної ділянки 58 тримача 54 голки і знаходиться з нею в зчепленні силами тертя. Повернута у напрямку назовні поверхня кільцевої фрикційної прокладки 60, переважно, забезпечує ізолююче зчеплення зі склом всередині стінки циліндра 32 і забезпечує достатнє утримуюче зусилля, яке діє на тримач 54 голки, для опору силі стиснення пружини, що здійснюється пружиною 50 додатково до будь-якого тиску, спрямованого назад, що здійснюється на передню частину голки 48, коли голка 48 вводиться в тіло людини або об'єкт під час використання. Оскільки будь-яка рідина, що знаходиться всередині відсіку змінного об'єму для рідкої речовини всередині шприца 30, буде контактувати частково з кільцевою фрикційною прокладкою 60, кільцева фрикційна прокладка, переважно, виготовляється з еластомерного матеріалу, який схвалений або підходить для застосування з такими рідинами і має твердість в межах прийнятного діапазону для розміру і типу шприца, пружини, тримача голки і т. д., які використовуються. Відносно фіг. 16 і 17, кільцева фрикційна прокладка 60, яка розкривається для використання в даному варіанті здійснення шприца 30, переважно, далі містить в цілому тороїдальну структуру, що має циліндричний канал 144 і поверхню, розташовану по окружності, яка повернута у напрямку назовні і включає в себе протилежно похилі поверхні 142, 143, з'єднані по їх лініях максимального діаметра за допомогою плоскої зовнішньої смужки 146, що має ширину, приблизно, яка дорівнює ширині кожної з похилих ділянок. Потрібно враховувати, однак, що інші конфігурації кільцевої фрикційної прокладки можуть аналогічним чином застосовуватися для забезпечення ізолюючого зчеплення між тримачем голки і протилежною стінкою циліндра або іншої структури, що містить текуче середовище, перед початком відведення голки. У такому зібраному вигляді, як поданий на фіг. 5, пружина 50 і трубчаста втулка 52, переважно, вміщуються між кільцеподібним виступом 114 (фіг. 8) всередині захисного ковпачка 38 циліндра і повернутим уперед кільцеподібним виступом 124 головної ділянки 58 тримача 54 голки, як ілюструє Фіг. 9. Після того, як пружина 50, втулка 52, тримач 54 голки і кільцева фрикційна прокладка 60 встановлені, як показано на фіг. 5, тупий кінець голки 48, переважно, вводиться в розташований у напрямку уперед відкритий кінець тримача 54 голки, як можна бачити на фіг. 5 і 9, і фіксується на місці. Зовнішній діаметр подовженої ділянки 56 тримача 54 голки, переважно, небагато менший внутрішнього діаметра повернутого уперед отвору 40 захисного ковпачка 38 циліндра для того, щоб уникнути небажаного згинання голки 48 і запобігти заклинюванню пружини 50 зверху вниз в будь-якому одержуваному в результаті кільцеподібному просторі між тримачем голки і захисним ковпачком. Фахівцям в даній галузі техніки потрібно враховувати по прочитанні даного опису, що захисний ковпачок 38 шприца може бути відформований як єдине ціле разом з циліндричним цоколем, розташованим і сконфігурованим аналогічно напрямної 52 пружини, показаної на фіг. 5, у випадку чого наявність втулки 52 більше не потрібна. Такий цоколь може бути виготовлений великим по товщині, за винятком верхньої ділянки, яка повинна мати зовнішній діаметр, який приблизно дорівнює діаметру ділянки 58 більшого діаметра тримача 54 голки. Такий цоколь також буде служити як напрямна для пружини 50 і зможе вміщувати і втримувати кільцеву фрикційну прокладку 60 на відстані від пружини 50, оскільки кільцева фрикційна прокладка 60 проштовхується уперед і поза контактом з тримачем 54 голки під час відведення голки, як буде описуватися нижче. Відносно фіг. 4-6, 10-14 і 18-20, поршень 72, переважно, містить подовжену трубчасту рукоятку 74, еластомерний ущільнювач 68 поршня, розташований на передньому кінці рукоятки 5 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 74, втулку 64 поршня, що рухомо вставляється всередину відкритого переднього кінця рукоятки 74 поршня і ущільнювача 68 поршня і проходить у напрямку уперед від них (фіг. 5), еластомерну пробку 62 поршня і торцеву кришку 98 поршня, розташовану всередині тильного отвору 152 рукоятки 74 поршня. Зокрема, відносно фіг. 10, подовжена трубчаста рукоятка 74 поршня, переважно, виготовлена з пластику і має отвори, повернуті у напрямку уперед і назад, і камеру 78 вільного ходу, що знаходиться між ними, і далі містить множину розташованих по окружності на деякій відстані один від одного, по суті, паралельних ребер 76, що проходять подовжньо, які контактують з внутрішньою стінкою скляного циліндра 32, коли поршень 72 введений в циліндр. Рукоятка 74 поршня, переважно, далі містить виступаючий назовні кільцеподібний фланець 81, що включає в себе внутрішній, повернутий назовні, кільцеподібний виступ 77, в який впирається тильний кінець 140 втулки 64 поршня (фіг. 20), коли втулка 64 поршня вставлена всередину повернутого уперед відкритого кінця рукоятки 74 поршня. Кругова канавка 80, що знаходиться позаду кільцеподібного фланця 81, взаємодіє з фланцем 81 для того, щоб вміщувати і підтримувати еластомерний ущільнювач 68 поршня в нерухомому аксіальному положенні відносно рукоятки 74 поршня. Відносно фіг. 10-11, еластомерний ущільнювач 68 поршня, переважно, вміщується в нерухоме аксіальне положення навколо повернутого уперед отвору рукоятки 74 поршня і має множину розташованих по осі на деякій відстані один від одного, розміщених по окружності ребер 70, які забезпечують водонепроникне ущільнююче з'єднання з внутрішньою стінкою циліндра 32 кожен раз, коли повернутий уперед кінець поршня 72 вводиться в рухоме з'єднання з циліндром 32. Ущільнювач 68 поршня, переважно, далі містить внутрішню кругову канавку 162, яка розташована на кільцеподібному фланці 81 рукоятки 74 поршня (фіг. 10). Ущільнювач 68 поршня встановлюється шляхом проштовхування його зверху переднього кінця рукоятки 74 поршня доти, доки повернута назад кільцеподібна поверхня 160 ущільнювача 68 поршня не впирається в повернутий уперед кільцеподібний виступ 158 (фіг. 10) рукоятки 74 поршня під час зборки поршня 72. Коли ущільнювач 68 поршня встановлюється на рукоятку 74 поршня, кільцеподібна внутрішня поверхня 164 ущільнювача 68 поршня вміщується всередину канавки 80, а кільцеподібна внутрішня поверхня 166 ущільнювача 68 поршня доступна для вміщення і зчеплення силами тертя з втулкою 64 поршня. Коли втулка 64 поршня вводиться в зчеплення з кільцеподібною внутрішньою поверхнею 166 ущільнювача 68 поршня, втулка 64, переважно, натискається у напрямку всередину доти, доки повернута назад тильна поверхня 140 не впреться в повернутий уперед, кільцеподібний виступ 77, розташований всередині фланця 81 рукоятки 74 поршня. Знову з урахуванням фіг. 5, втулка 64 поршня взаємодіє з еластомерним ущільнювачем 68 поршня і пробкою 62 поршня (Фіг. 12-13, що описуються нижче) для запобігання контакту будьякої рідини, що знаходиться всередині шприца 30 перед поршнем 72, під час виготовлення, зберігання або використання, з будь-якою пластиковою ділянкою рукоятки 74 поршня. Втулка 64 поршня, переважно, має ступінчасту (фіг. 20) передню кромку 66 по причинах, що пояснюються нижче відносно відведення голки 48, і, переважно, вміщується всередину повернутого уперед отвору ущільнювача 68 поршня і рукоятки 74 поршня для того, щоб сприяти встановленню, розміщенню і підтримці еластомерної пробки 62 поршня таким чином, щоб пробка 62 поршня ізолювала будь-яку рідину або газ, що знаходяться перед поршнем 72 всередині циліндра 32 шприца 30, від камери 78 вільного ходу перед початком відведення голки. Пробка 62 поршня також взаємодіє з еластомерним ущільнювачем 68 поршня і металевою втулкою 64 для запобігання контакту рідини, що знаходиться всередині шприца 30, з будь-якою пластиковою поверхнею. Хоча пробка поршня, що описується відносно переважних варіантів здійснення, зображена як така, що проходить у напрямку уперед відносно переднього кінця рукоятки поршня, потрібно враховувати по прочитанні даного опису, що шприц з пробкою поршня, повернутий уперед кінець якої розташований, по суті, на одному рівні з передньою стороною рукоятки поршня, може також функціонувати в рамках об'єму даного винаходу. Відносно фіг. 12 і 13, пробка 62 поршня, найбільш переважно, містить симетрично сформовану, щільну еластомерну основну частину, що має ділянку 170 зменшеного діаметра зі скошеними кінцями і поперечні діаметральні прорізи 168, розташовані з кожного кінця для полегшення введення будь-якого з двох кінців всередину отвору на передній частині рукоятки 74 поршня. Розташована в центрі секція 110, що має більший діаметр, переважно, передбачена в пробці 62 для зменшення довжини ділянки пробки 62, яка зчіплюється силами тертя з внутрішньою стороною рукоятки 74 поршня, при цьому, без зменшення загальної довжини пробки 62, тим самим, скорочуючи довжину зміщення пробки, яке необхідне для витіснення пробки 62 із повернутого уперед отвору поршня під час відведення голки. 6 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відносно фіг. 4-6, 10 і 14, повернутий назад отвір рукоятки 74 поршня, переважно, має такий розмір, щоб вміщувати торцеву кришку 84 поршня в прилегле зчеплення силами тертя, тим самим, ізолюючи тильну сторону камери 78 вільного ходу, за винятком вентиляційних отворів 156, 154, 82, які, переважно, передбачені в торцевій кришці 84 поршня або навколо неї для того, щоб усунути або зменшити будь-яку імовірність того, що деяка частина рідини буде примусово витіснена з передньої частини шприца 30 по мірі того, як пробка 62 поршня і тримач 54 голки просуваються у напрямку назад в камеру 78 вільного ходу за допомогою пружини 50 під час відведення голки. Оскільки ущільнювач 68 поршня і пробка 62 поршня виготовляються з каучукоподібних еластомерів, а не з пластику, комбіноване використання ущільнювача 68 поршня, металевої втулки 64 і пробки 62 поршня в передній частині рукоятки 74 поршня запобігає контакту будь-якої рідини, що знаходиться всередині шприца 30, з будь-якою ділянкою пластикової рукоятки 74 поршня перед початком відведення голки. З урахуванням фіг. 5 і 14, торцева кришка 84 поршня, переважно, виготовляється з пластику і далі містить повернуту назад поверхню 98, на яку користувач може натиснути великим пальцем в той час, коли він утримує і контролює циліндр 32, при тому, що тиск пальців також прикладається до повернутих уперед поверхонь захоплювачів 94, 96 для пальців, як описується більш детально нижче. Хоча пристрій 86 захоплення поданий на фіг. 4 в розібраному вигляді позаду поршня 32, потрібно враховувати, що пристрій 86 захоплення, як ілюструють фіг. 4, 5, 6 і 15, переважно, встановлюється на циліндр 32 з передньої сторони циліндра 32 або до приєднання захисного ковпачка 38 циліндра до циліндра 32, або щонайменше до встановлення голки 48. Відносно фіг. 4 і 15, розташований по окружності фланець 36 з тильної сторони циліндра 32 найбільш легко вміщується у відповідну йому кругову канавку 89 пристрою 86 захоплення, якщо пристрій 86 захоплення надівається на циліндр 32 шляхом натиснення із повернутого уперед кінця. Коли пристрій 86 захоплення розміщується на своєму місці навколо повернутого назад кінця циліндра 32, до протилежно розташованих, виступаючих назовні захоплювачів 94, 96 для пальців пристрою 86 захоплення може бути прикладене фізичне зусилля, без відчуття відносного аксіального зміщення між пристроєм 86 захоплення і циліндром 32. Розташована у напрямку уперед кільцеподібна манжета 88 пристрою 86 захоплення також сприяє підтримці стійкості між пристроєм 86 захоплення і циліндром 32. Для досягнення даного корисного ефекту, однак, внутрішній діаметр 92 манжети 88 повинен бути лише небагато більший зовнішнього діаметра циліндра 32 на ділянці перед самим фланцем 36. Після того, як поршень 72 змонтований, як описується в цьому документі, і пристрій 86 захоплення циліндра встановлений навколо повернутого назад кінця циліндра 32, повернутий уперед кінець поршня 72 може бути введений через тильну манжету 90 пристрою 86 захоплення в повернутий назад отвір циліндра 32. Коли голка 48 буде встановлена в передній частині тримача 54 голки, шприц 30 в зборці буде мати конфігурацію, зображену на Фіг. 5. Після того, як захисний ковпачок голки встановлений на ковпачок 38 шприца, зборка є завершеною і шприц 30 може бути упакований і стерилізований. У випадку, коли шприц 30 призначений для використання як попередньо наповнюваний шприц, однак, лікарська рідина, переважно, завантажується всередину циліндра 32 через його повернутий назад отвір перед введенням поршня 72. У випадку попередньо наповнюваного пристрою, всередині ковпачка голки може бути передбачена пробка для того, щоб ізолювати кінчик голки перед використанням. Скляна внутрішня стінка циліндра 32 взаємодіє з еластомерними і металевими поверхнями, розташованими із повернутого уперед кінця поршня 72, і зі скляним тримачем 54 голки і повернутою назад поверхнею еластомерної кільцевої фрикційної прокладки 60 для того, щоб рідина, що знаходиться у відсіку змінного об'єму для рідкої речовини, утвореному вказаними компонентами, гарантовано не контактувала ні з якими пластиковими поверхнями до використання. Крім того, шприц 30, що розкривається, не містить ніяких скляних елементів, які знаходяться в безпосередньому контакті з будь-якими іншими скляними елементами під час збирання, зберігання або використання. Відносно фіг. 5, 6, після випускання, по суті, всієї рідини з циліндра 32 через голку 48 під час використання шприца 30, якщо користувач продовжує натискати великим пальцем на тильну частину поршня 72, тримаючи циліндр 32 в, по суті, фіксованому положенні за допомогою захоплювачів 94, 96 для пальців, то це примусить повернутий уперед кінець пробки 62 впертися в повернуту назад кільцеподібну поверхню ділянки 58, що має більший діаметр, тримача 54 голки, спричиняючи ковзання пробки 62 поршня назад до точки, в якій передня кромка 66 втулки 64 поршня входить в контакт з кільцевою фрикційною прокладкою 60. Тривалий тиск, що здійснюється на тильну частину поршня 74, примусить передню кромку 66 втулки 64 поршня проштовхнути кільцеву фрикційну прокладку 60 у напрямку уперед в положення, в якому 7 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 60 кільцеподібна внутрішня поверхня кільцевої фрикційної прокладки 60 зсувається на зовнішню поверхню втулки 52, в результаті чого фрикційна прокладка 60 більш не підтримує ділянку 58, що має більший діаметр, тримача 54 голки проти зусилля стиснутої пружини 50. Тривалий тиск, що здійснюється на тильну частину поршня 72 відносно пристрою 86 захоплення і циліндра 32, примусить повернутий назад кінець тримача 54 голки проштовхувати пробку 62 поршня у напрямку назад через втулку 64 поршня доти, доки розташована в центрі секція 110 пробки 62 поршня, що має більший діаметр, не почне розчіплюватися з внутрішньою стінкою рукоятки 74 поршня в точці, де камера 78 вільного ходу розширюється. Оскільки площа поверхні секції 110, що знаходиться в контакті з внутрішньою стінкою рукоятки 74 поршня, зменшується, досягається точка, в якій зусилля пружини 50 перевищує утримуюче зусилля сил тертя, що залишається, пробки 62, в результаті чого пружина 50 зсуває тримача 54 голки і пробку 62 поршня у напрямку назад через камеру 78 вільного ходу, доки пробка 62 поршня не увійде в контакт з нижньою поверхнею торцевої кришки 84 поршня, як видно з Фіг. 6. Оскільки подовжена ділянка 56 тримача 54 голки (Фіг. 4) просувається назад через камеру 78 вільного ходу, вона також несе голку 48 у напрямку назад, тим самим, відводячи скошений кінець голки 48 всередину шприца 30, приводячи шприц 30 в безпечний стан для подальшого маніпулювання і ліквідації і ефективно запобігаючи його вторинному використанню. У повністю відведеному стані, поданому на фіг. 6, кільцева фрикційна прокладка 60 залишається прикріпленою до зовнішньої сторони втулки 52, а зовнішня кромка тильної сторони рукоятки 74 поршня вміщується всередині повернутої назад манжети 90 (фіг. 5) пристрою 86 захоплення. Коли втулка 64 поршня входить в контакт з кільцевою фрикційною прокладкою 60, як описана вище, вважається, що використання ступінчастої передньої частини передньої кромки 66, як показано на Фіг. 20, знижує зусилля великого пальця, необхідне для початку відведення голки за допомогою вихідного зосередження зусилля на одній стороні кільцевої фрикційної прокладки 60, тим самим, долаючи інерційність і початковий рух однієї сторони кільцевої прокладки відносно ділянки 58 тримача голки прямо перед входженням в контакт з іншою стороною. Інший варіант здійснення втулки поршня, корисний для досягнення даної мети, ілюструється на Фіг. 19, на якому зображена похила передня кромка 134 втулки 132 поршня. Також, навіть при тому, що це менш переважно, і хоча, ймовірно, буде потрібне більше зусилля великого пальця для початку відведення голки, потрібно враховувати, що циліндрична втулка 138 поршня, що має перпендикулярну передню кромку 136, також може бути використана в рамках об'єму даного винаходу, при необхідності. Інший варіант здійснення даного винаходу розкривається і описується відносно Фіг. 23-25. Даний варіант здійснення не вимагає використання ні втулки 52, ні втулки 64 поршня, як описувалося вище, що знижує загальну кількість деталей в складі шприца, а також зменшує число металевих компонентів, які потрібні для того, щоб запобігти будь-якому контакту рідини з пластиком або будь-якому контакту скла зі склом всередині шприца, що має скляний циліндр і голку, яка відводиться. Дані переваги досягаються у випадку конструкції, яка дуже схожа з тією, яка розкривається і описується відносно Фіг. 1-22 вище. Однією принциповою відмінністю є використання тримача голки, що включає в себе скляну трубку, що має, по суті, постійний зовнішній діаметр по всій її довжині в поєднанні з еластомерним ковпачком голки, в якому є розташований в центрі отвір для рідинного з'єднання між відсіком змінного об'єму всередині шприца і каналом для рідини через тримача голки і голку. Кришка 240 тримача голки може бути розташована аксіально відносно скляної трубки тримача голки за допомогою кільцеподібного фланця, що проходить радіально всередину позаду скляної трубки, або за допомогою будьякого іншого, аналогічно ефективного, засобу. У даному варіанті здійснення кільцева фрикційна прокладка 244, переважно, є окремим елементом, але, як альтернатива, можна виготовити кришку 240 тримача голки і кільцеву фрикційну прокладку 244 як єдине ціле з шматочком тканини між ними, і забезпечити різець або інший пристрій розділення над або під тканиною для сприяння відділенню кришки 240 від прокладки 244 під час відведення голки. Іншою принциповою відмінністю переважного варіанта здійснення є використання подовженого у напрямку уперед ущільнювача поршня, який перекриває виступаючий уперед кінець рукоятки поршня з метою запобігти будь-якому контакту рідини з пластику перед відведенням. Відносно Фіг. 23-25, шприц 200, переважно, містить скляний циліндр 218, виготовлений, по суті, так само, як і циліндр, що розкривається вище 32, який має пристрій 220 захоплення циліндра, переважно, виготовлений з пластику, прикріплений до його тильного кінця, і захисний ковпачок циліндра, також, переважно, виготовлений з пластику, прикріплений до його повернутого уперед кінця за допомогою канавки 228, яка зчіплюється з розташованим по окружності фланцем 226 з тильної сторони циліндра 218. Рукоятка 202 поршня вводиться всередину циліндра 218 через повернутий назад отвір в циліндрі 218 і пристрій 220 захоплення 8 UA 104301 C2 5 10 15 20 25 30 35 40 45 циліндра, і має ущільнювач 208 циліндра, що нерухомо розташований аксіально відносно рукоятки 202 поршня, що забезпечує рухоме водонепроникне ущільнення з внутрішньою стінкою циліндра 218 і перешкоджає контакту передньої секції 212 рукоятки 202 поршня з будьякою рідиною, що знаходиться всередині шприца 200 під час використання. Поршень 202, переважно, далі містить пробку 204 поршня, що вміщується всередину отвору в передній частині камери 246 вільного ходу, і торцеву кришку 206 поршня, що зчіплюється із повернутим назад отвором у фланці 250 із задньої сторони порожнини 246 відведення. Механізм відведення голки шприца 200, переважно, містить скляний трубчастий тримача 238 голки з прикріпленою голкою 246, стиснуту металеву пружину 235, еластомерний ковпачок 240 тримача голки і еластомерну кільцеву фрикційну прокладку 244. Скошений кінець голки 246 проходить у напрямку уперед крізь прохід 232 в захисній кришці 230 циліндра, який має значно менший діаметр для того, щоб утримувати повернутий уперед кінець тримача 238 голки позаду нього. Стиснута пружина 235 розташована навколо трубчастого тримача 238 голки, причому повернута уперед ділянка знаходиться в кільцеподібному просторі між захисною кришкою 230 циліндра і тримачем 238 голки. Під час відведення голки, ділянка 216, яка проходить, ущільнювача 208 циліндра, що підпирається кільцеподібним кінчиком 212 рукоятки 202 поршня, який проходить уперед, входить в контакт з кільцевою фрикційною прокладкою 244 і рухає її уперед відносно кришки 240 тримача голки в положення, в якому кришка 240 тримача голки звільняється, і пружина 235 може почати розціплятися назад. Хоча пробка поршня, що описується відносно переважних варіантів здійснення, зображена як розташована у напрямку уперед відносно переднього кінця рукоятки поршня, потрібно враховувати по прочитанні даного опису, що шприц з пробкою поршня, розміщеною її кінцем, повернутим уперед, по суті, врівень з передньою стороною рукоятки поршня, може також функціонувати в рамках об'єму даного винаходу, оскільки пробка не повинна контактувати з тримачем голки, насамперед, у всіх варіантах здійснення даного винаходу. По мірі того, як кільцева фрикційна прокладка 244 зміщується у напрямку уперед, пробка 204 поршня зсувається в напрямку назад до ділянки порожнини 246 відведення, що має більший діаметр. Після того, як фрикційна прокладка 244 вивільняється з кришки 240 тримача голки і пробка 204 поршня вийде з кільцеподібного кінчика 212 рукоятки 202 поршня, тримача 238 голки, голка 246, кришка 240 тримача голки і пробка 204 поршня все разом зміщується в напрямку назад зусиллям пружини 235, як визначено стрілкою 248 (фіг. 24). Після відведення, як показано на фіг. 25, голка 246 повністю вміщується всередину циліндра 218, і шприц 200 приводиться в безпечний і неприйнятний для використання стан. Що стосується фіг. 26, розкривається ще один варіант здійснення даного винаходу, в якому всередині переднього кінця поршня 272 сформована ділянка 264 ущільнювача 262 поршня шприца 260, яка забезпечує зчеплення і опорну поверхню для пробки поршня, яка представлена на даному кресленні вже зміщеною з положення, по суті, показаного на фіг. 23 і 24. У випадку даного варіанта здійснення даного винаходу, можливо виключити один з етапів зменшення внутрішнього діаметра внутрішньої стінки 266 поршня 272 в порівнянні, наприклад, з конструкцією варіанта здійснення, поданого на фіг. 23-25. Відносно фіг. 27, розкривається ще один варіант здійснення даного винаходу, в якому поршень 284 шприца 280 має повністю відлиту, глуху торцеву кришку 282 і вентиляційний отвір 288, розташований в поршні 284 перед торцевою кришкою 282. Інші варіанти змін і модифікацій даного винаходу стануть також очевидні фахівцям в даній галузі техніки по прочитанні даного опису з урахуванням супутніх креслень, також передбачається, що об'єм даного винаходу, розкритий в цьому документі, обмежується тільки найширшим тлумаченням прикладеної формули винаходу, на яку автори винаходу мають законне право. 50 ФОРМУЛА ВИНАХОДУ 55 1. Скляний шприц з голкою, яка відводиться, що має циліндр, тримач голки, розташований в передньому кінці циліндра, виступаючу вперед голку і стисливу пружину відведення голки, яка зміщує тримач голки назад, пристрій захоплення циліндра на задньому кінці циліндра, рукоятку поршня, яка зачіплює з можливістю переміщення отвір шприца на задньому кінці циліндра, ущільнювач шприца, який прикріплений до переднього кінця рукоятки поршня, і пробку поршня, що розташована всередині отвору попереду рукоятки поршня, для використання в пристроях попереднього наповнення, які здатні взаємодіяти з пластиковими матеріалами або проходити 9 UA 104301 C2 5 10 15 20 25 30 35 40 45 50 55 через них і розкладати текуче середовище перед введенням текучого середовища пацієнтові, при цьому шприц містить: циліндр і тримач голки, які мають частини, виконані зі скла, що контактують з текучим середовищем; пристрій захоплення циліндра, рукоятку поршня і захисний ковпачок, виконані з пластику; пробку поршня, ущільнювач поршня і кільцеву фрикційну прокладку, виконані з еластомерного матеріалу; і стисливу пружину відведення голки і голку, виконані з металу; причому еластомерна кільцева фрикційна прокладка розташована навколо тримача голки і забезпечує ущільнення по текучому середовищу і фрикційне зачеплення між тримачем голки і внутрішньою поверхнею циліндра, що є достатнім для запобігання протіканню текучого середовища і підтримування пружини в стисненому стані, поки текуче середовище вводиться в пацієнта, після чого кільцева фрикційна прокладка зміщується за допомогою просування вперед рукоятки поршня під час ін'єкції для включення відведення голки від пацієнта автоматично після ін'єкції. 2. Шприц за п. 1, який відрізняється тим, що щонайменше одна з поверхонь, що контактує з рідиною, виконана зі скла. 3. Шприц за п. 1, який відрізняється тим, що щонайменше одна з поверхонь, що контактує з рідиною, виконана з металу. 4. Шприц за п. 1, який відрізняється тим, що еластомерні частини виконані з полімерного матеріалу, який виконаний з можливістю застосування в галузі фармацевтики. 5. Шприц за п. 1, який відрізняється тим, що всі поверхні, що контактують з рідиною, виконані з непластикового матеріалу. 6. Шприц за п. 1, який відрізняється тим, що лікарське текуче середовище є рідиною. 7. Шприц за п. 1, який відрізняється тим, що лікарське текуче середовище містить рідину, що містить дисперговані тверді частинки. 8. Шприц за п. 1, який відрізняється тим, що лікарське текуче середовище містить рідину, що містить розчинений або диспергований газ. 9. Шприц за п. 1, який відрізняється тим, що елементи шприца, що виконані з пластику та скла, розташовані таким чином, що унеможливлюють контакт скла зі склом. 10. Шприц за п. 1, який відрізняється тим, що механізм відведення голки містить тримач голки, пружину, яка відводиться, яка відводить тримач голки назад відносно циліндра, і утримуючий елемент, який перешкоджає переміщенню голки назад до ін'єкції і під час ін'єкції. 11. Шприц за п. 10, який відрізняється тим, що утримуючий елемент містить еластомерну ділянку. 12. Шприц за п. 10, який відрізняється тим, що утримуючий елемент оточує тримач голки. 13. Шприц за п. 1, який відрізняється тим, що втулка при взаємодії з ущільнювачем і пробкою виконані таким чином, що утворюють шлях протікання лікарського текучого середовища, який перешкоджає контакту між лікарським текучим середовищем і будь-якою пластиковою поверхнею шприца до відведення голки. 14. Шприц за п. 1, який відрізняється тим, що виконаний з можливістю витримувати тиск текучого середовища при використанні або зберіганні шприца. 15. Шприц за п. 1, який відрізняється тим, що всі внутрішні поверхні, що змочені лікарським текучим середовищем при використанні, виконані з матеріалу, інертного відносно лікарського текучого середовища. 16. Шприц за п. 1, який відрізняється тим, що всередині поршня розташована камера з лікарським текучим середовищем, яке змінює об'єм в камері при роботі поршня. 17. Шприц за п. 10, який відрізняється тим, що циліндр і тримач голки виконані зі скла. 18. Шприц за п. 1, який відрізняється тим, що поршень містить ручку поршня, пробку поршня, ущільнювальну прокладку поршня і втулку поршня. 19. Шприц за п. 17, який відрізняється тим, що пробка поршня, ущільнювальна прокладка поршня і втулка поршня містять поверхні, що контактують з рідиною, які виконані з непластикового матеріалу. 20. Шприц за п. 1, який відрізняється тим, що додатково містить втулку з нержавіючої сталі, яка попереджує контакт пластикової ручки поршня з текучим середовищем до ін'єкції. 10 UA 104301 C2 11 UA 104301 C2 12 UA 104301 C2 13 UA 104301 C2 14 UA 104301 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
