Шприц

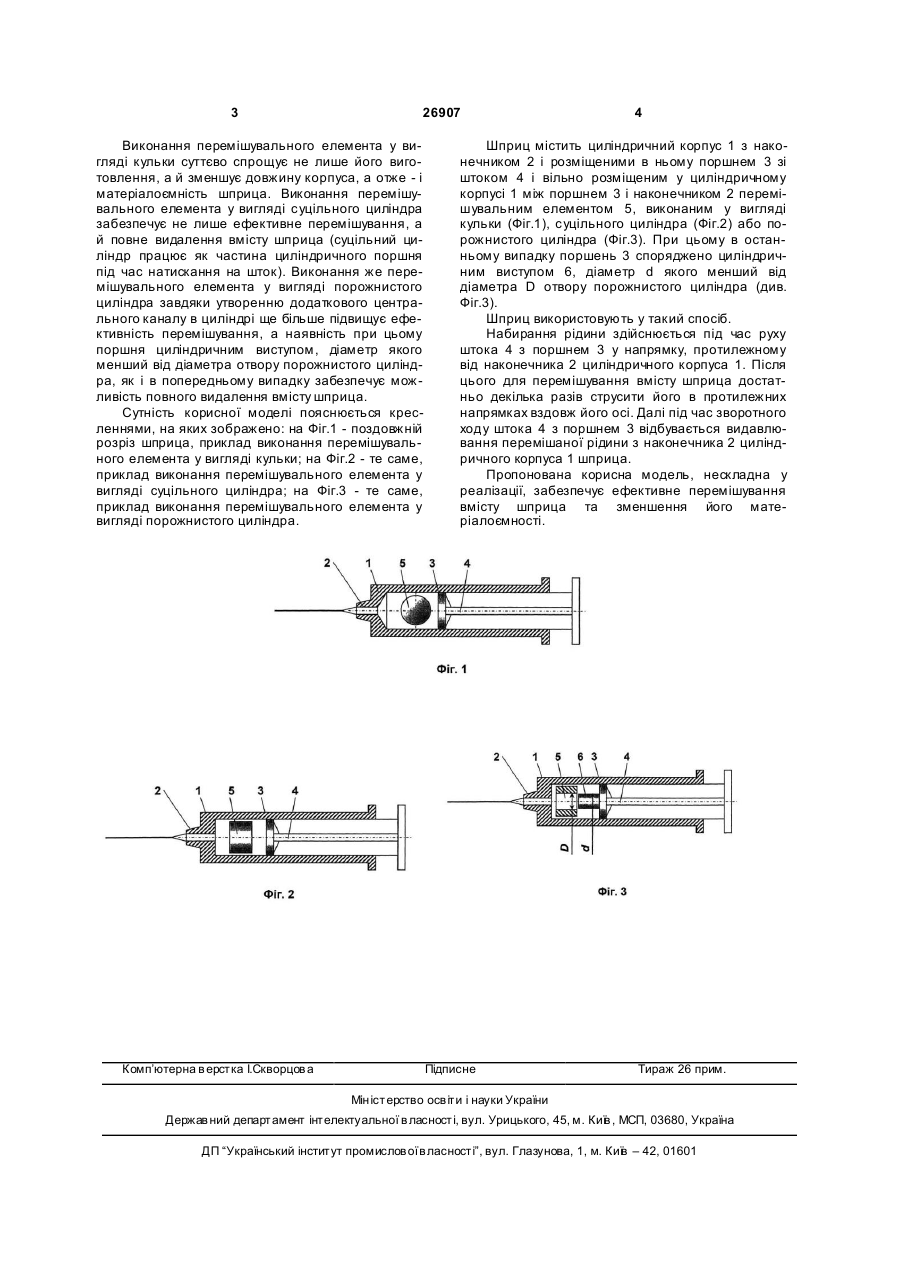

1. Шприц, що містить циліндричний корпус з наконечником і розміщеними в ньому поршнем зі штоком і перемішувальним елементом, який відрізняється тим, що перемішувальний елемент виконано у вигляді вставки, вільно розміщеної в циліндричному корпусі. 3 26907 Виконання перемішувального елемента у вигляді кульки суттєво спрощує не лише його виготовлення, а й зменшує довжину корпуса, а отже - і матеріалоємність шприца. Виконання перемішувального елемента у вигляді суцільного циліндра забезпечує не лише ефективне перемішування, а й повне видалення вмісту шприца (суцільний циліндр працює як частина циліндричного поршня під час натискання на шток). Виконання же перемішувального елемента у вигляді порожнистого циліндра завдяки утворенню додаткового центрального каналу в циліндрі ще більше підвищує ефективність перемішування, а наявність при цьому поршня циліндричним виступом, діаметр якого менший від діаметра отвору порожнистого циліндра, як і в попередньому випадку забезпечує можливість повного видалення вмісту шприца. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз шприца, приклад виконання перемішувального елемента у вигляді кульки; на Фіг.2 - те саме, приклад виконання перемішувального елемента у вигляді суцільного циліндра; на Фіг.3 - те саме, приклад виконання перемішувального елемента у вигляді порожнистого циліндра. Комп’ютерна в ерстка І.Скворцов а 4 Шприц містить циліндричний корпус 1 з наконечником 2 і розміщеними в ньому поршнем 3 зі штоком 4 і вільно розміщеним у циліндричному корпусі 1 між поршнем 3 і наконечником 2 перемішувальним елементом 5, виконаним у вигляді кульки (Фіг.1), суцільного циліндра (Фіг.2) або порожнистого циліндра (Фіг.3). При цьому в останньому випадку поршень 3 споряджено циліндричним виступом 6, діаметр d якого менший від діаметра D отвору порожнистого циліндра (див. Фіг.3). Шприц використовують у такий спосіб. Набирання рідини здійснюється під час руху штока 4 з поршнем 3 у напрямку, протилежному від наконечника 2 циліндричного корпуса 1. Після цього для перемішування вмісту шприца достатньо декілька разів струсити його в протилежних напрямках вздовж його осі. Далі під час зворотного ходу штока 4 з поршнем 3 відбувається видавлювання перемішаної рідини з наконечника 2 циліндричного корпуса 1 шприца. Пропонована корисна модель, нескладна у реалізації, забезпечує ефективне перемішування вмісту шприца та зменшення його матеріалоємності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
