Помповий замковий пристрій феодосьєвих підвищеної секретності з відповідним ключем

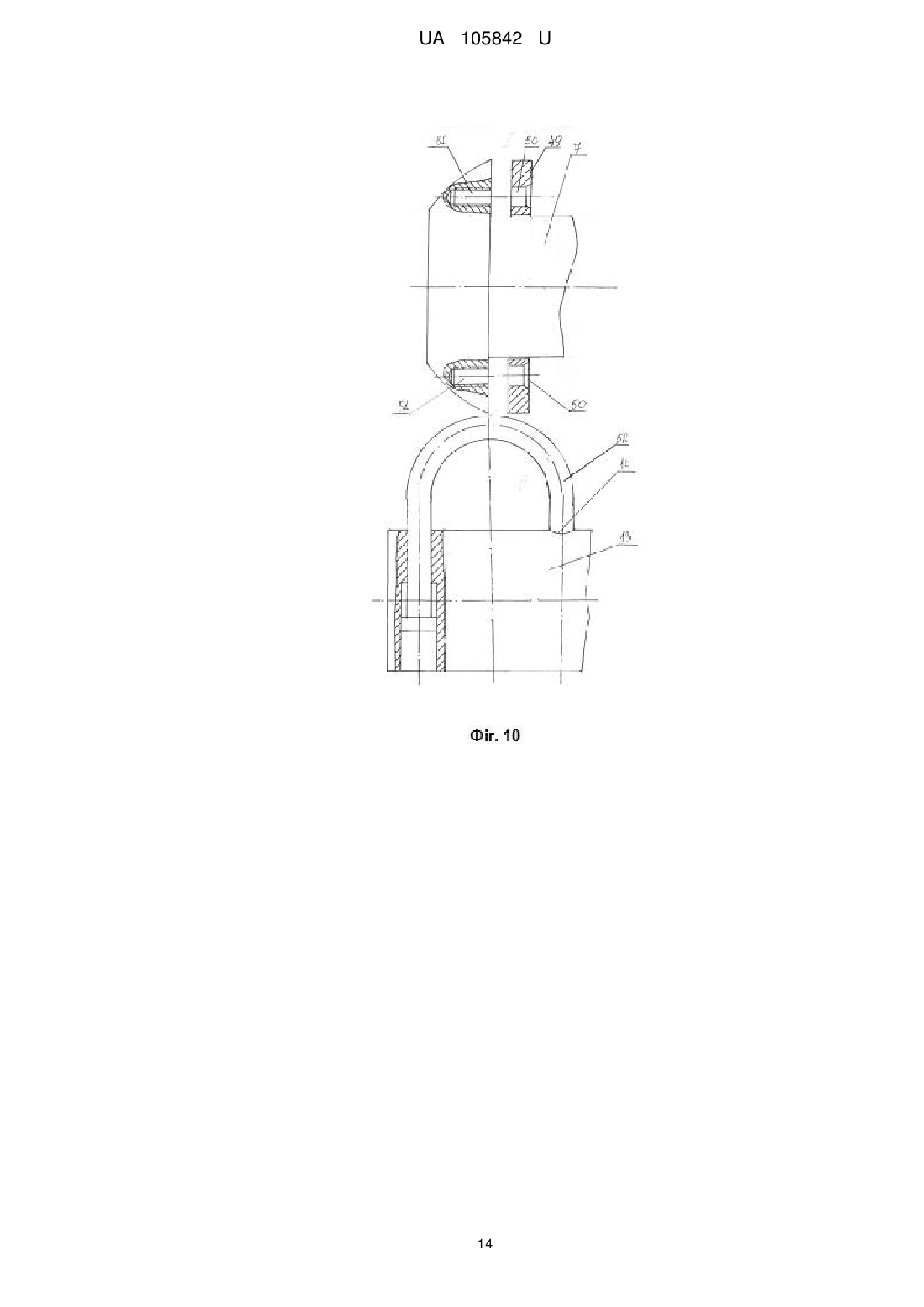

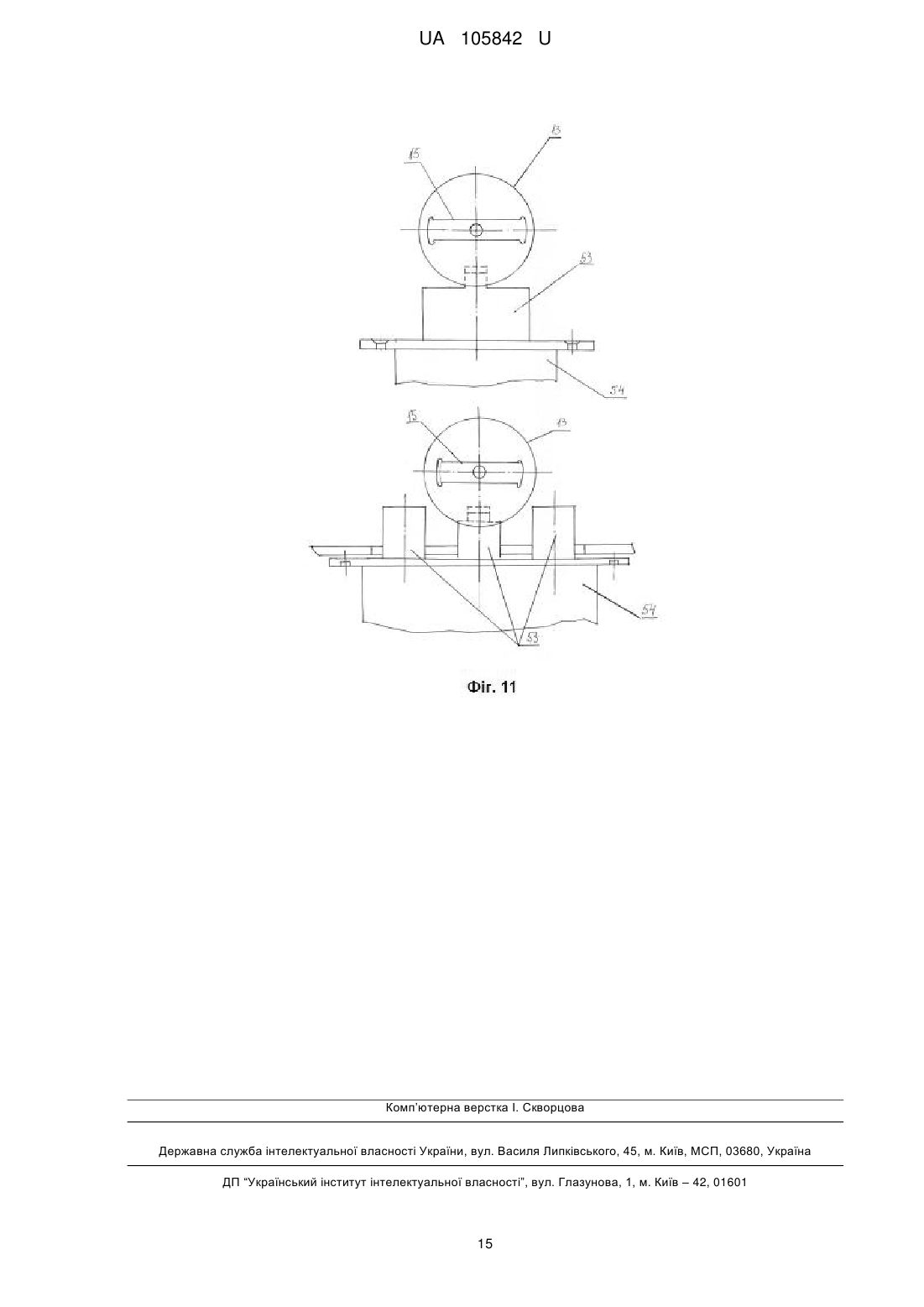

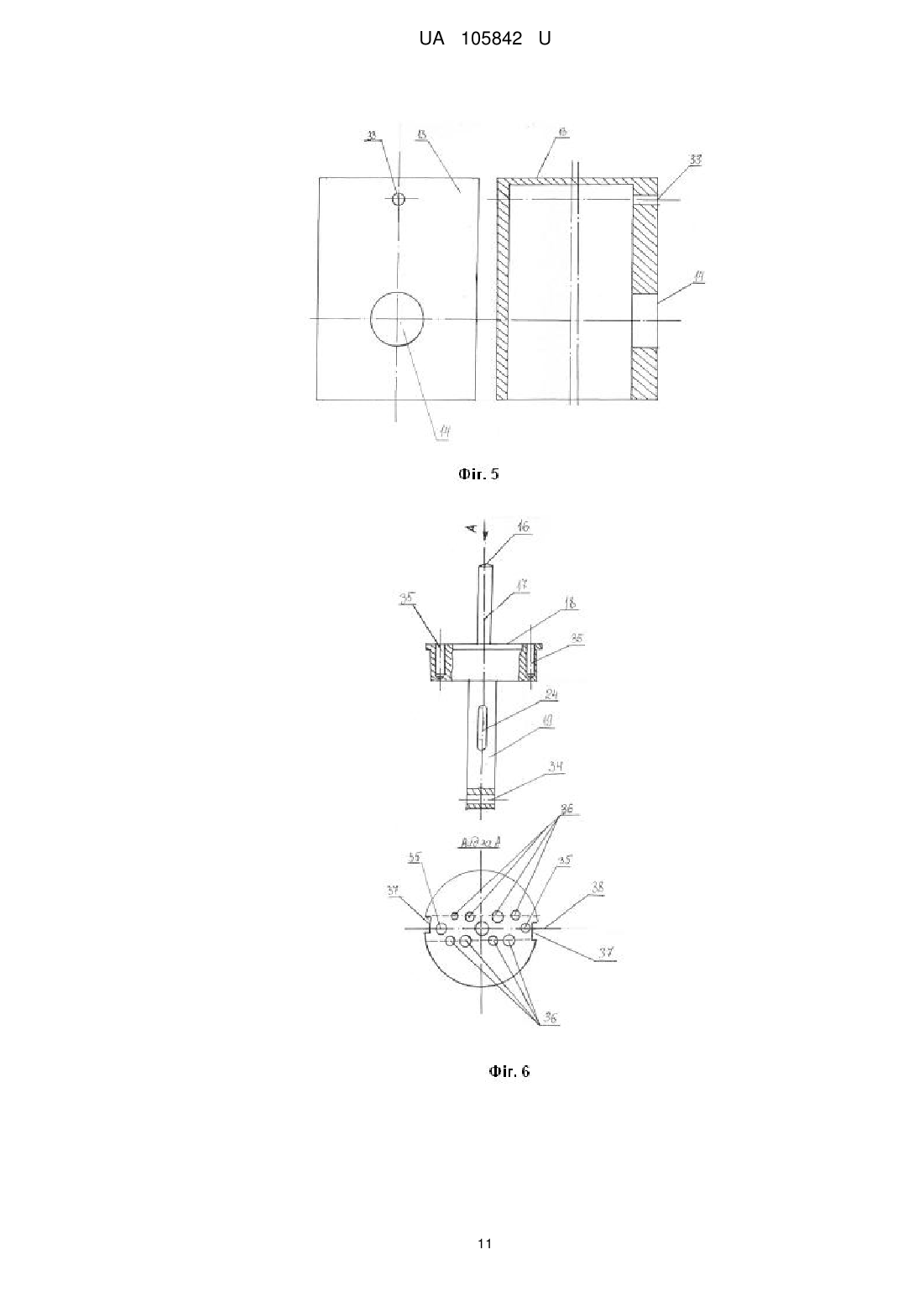

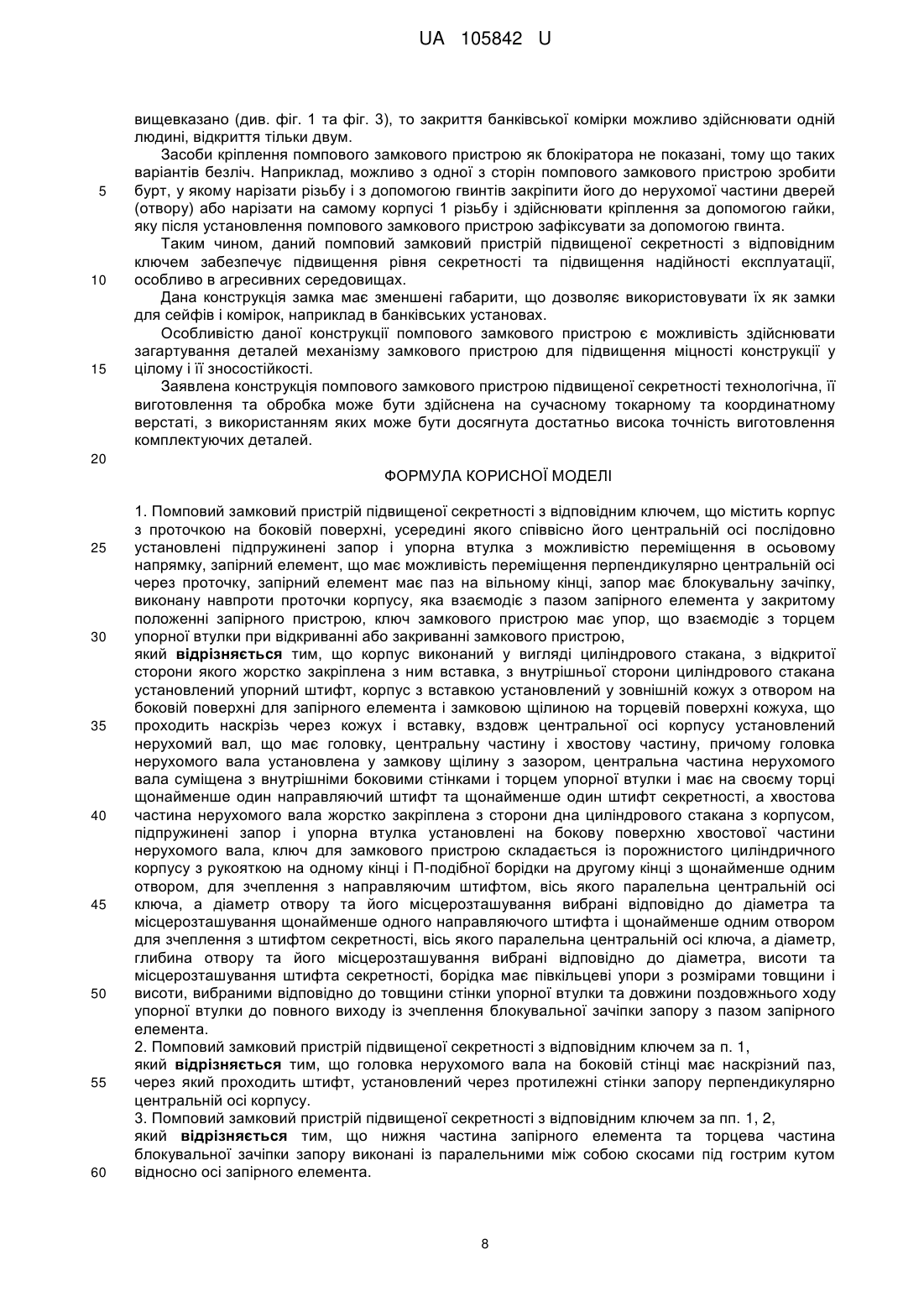

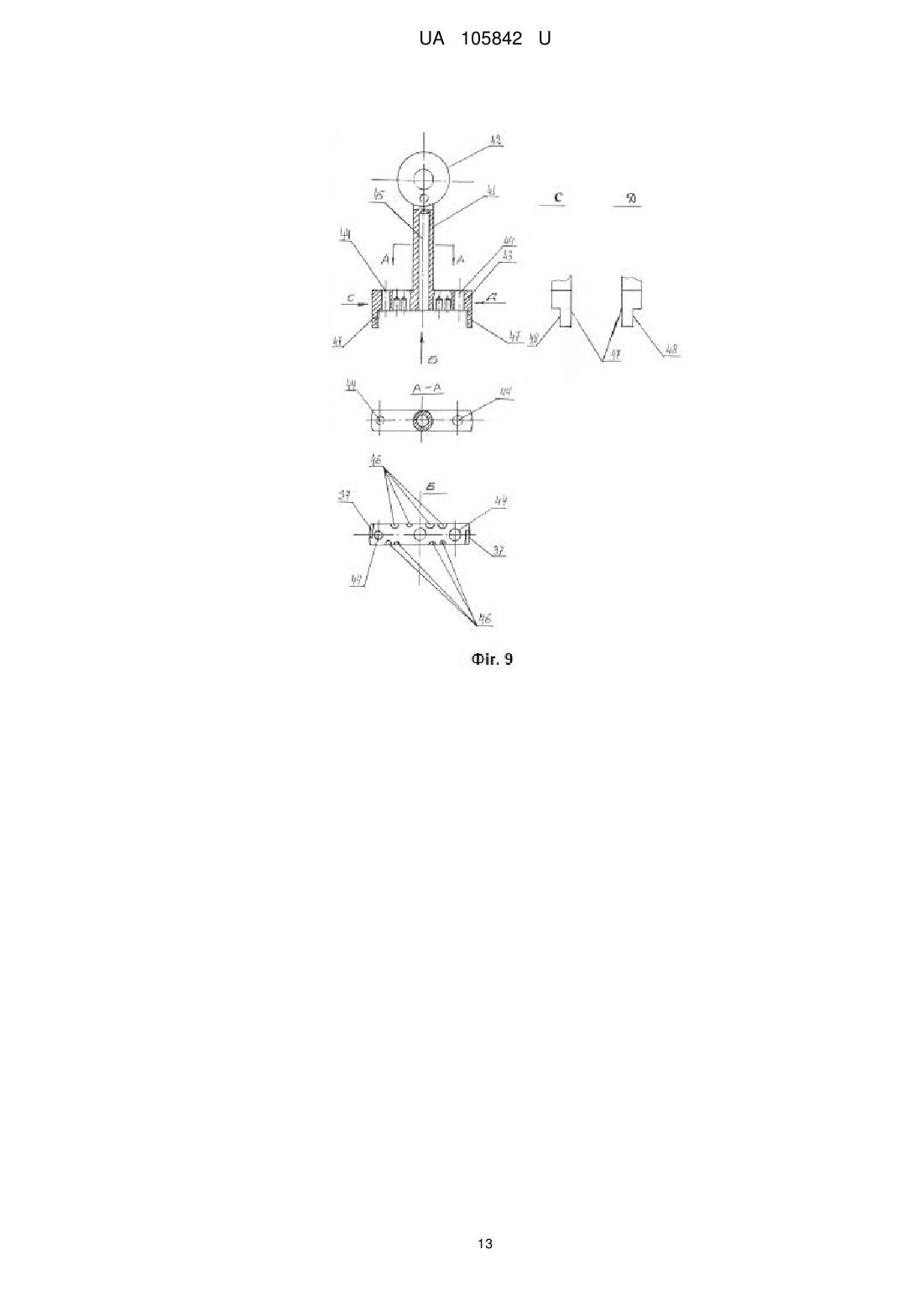

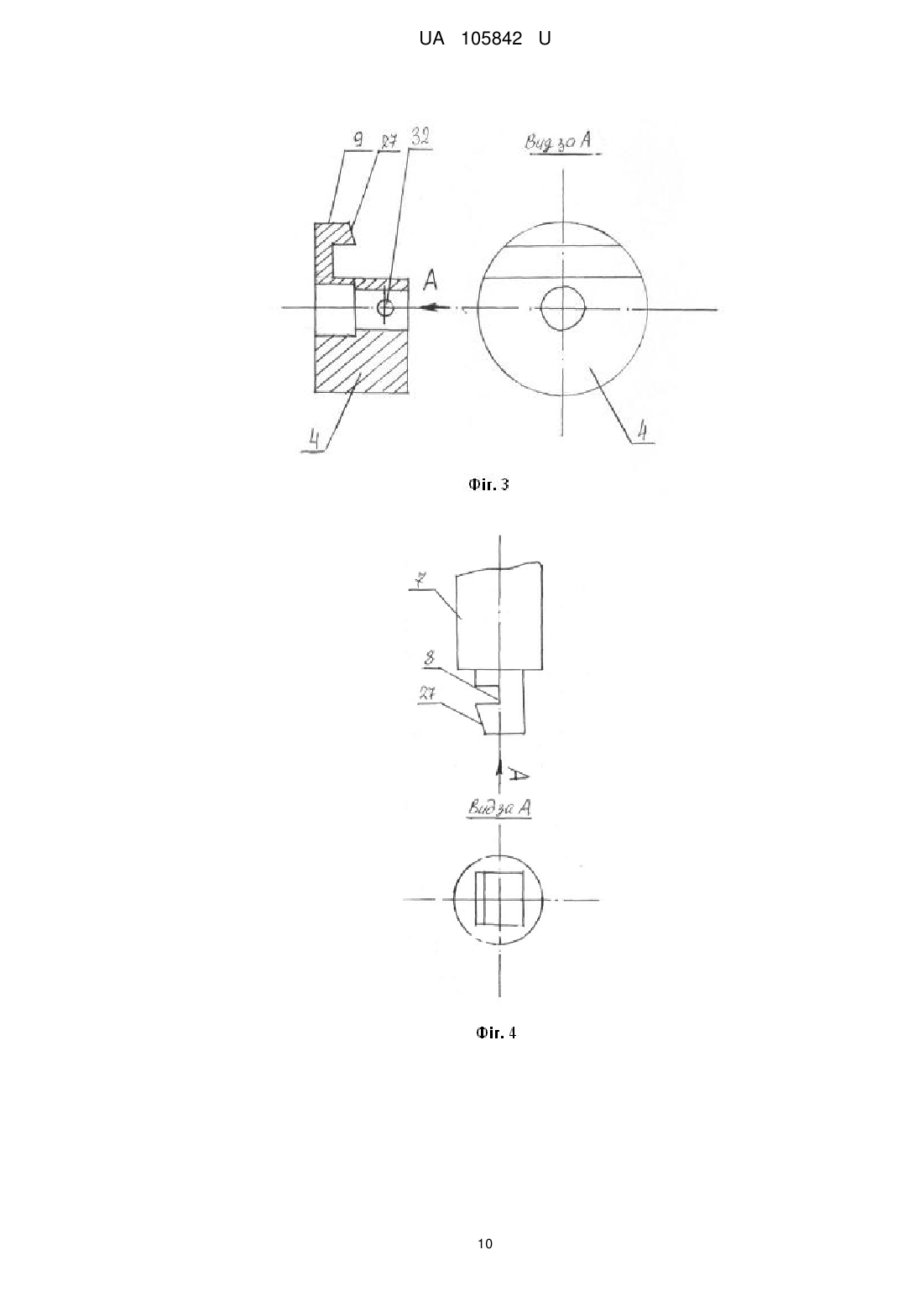

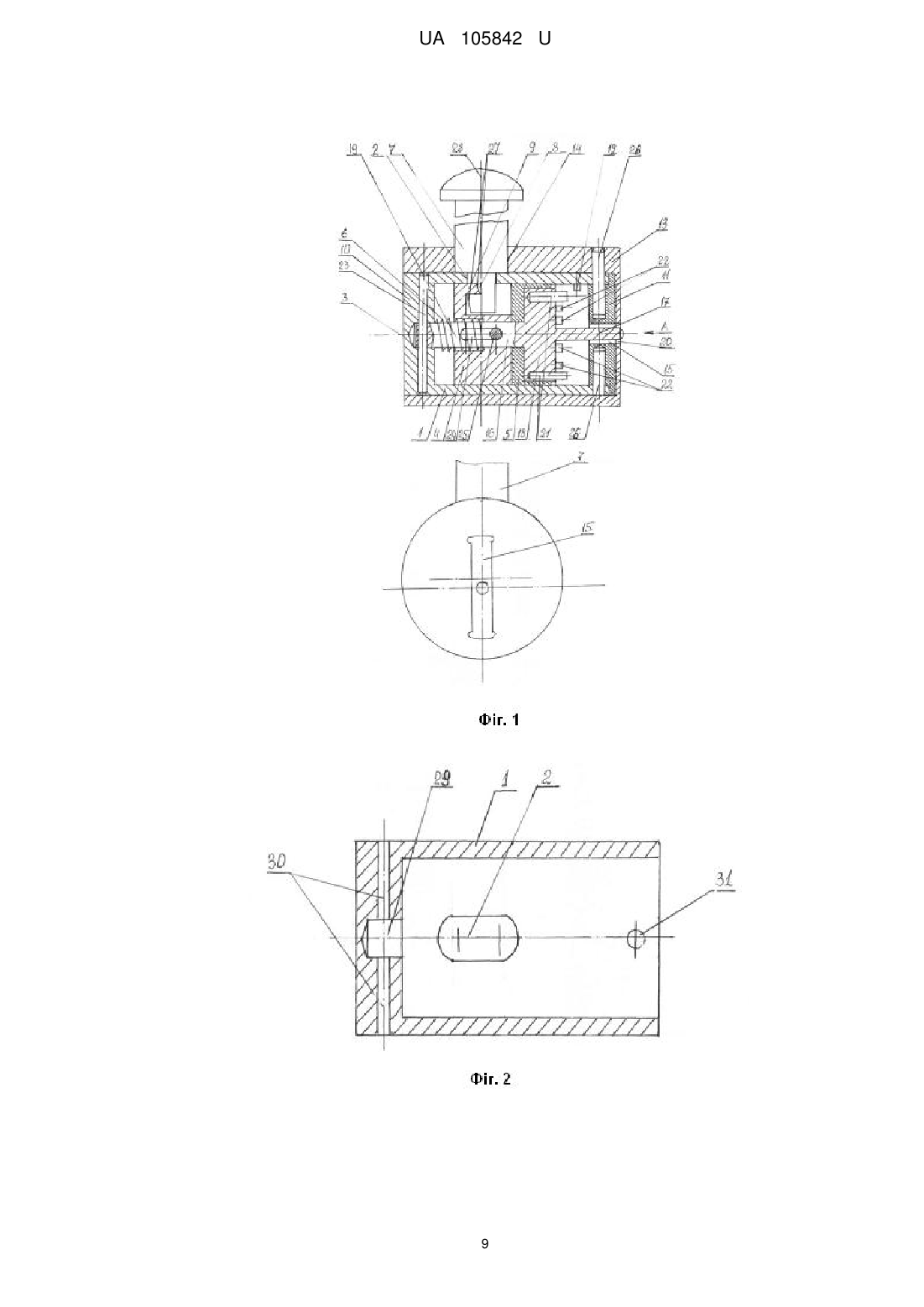

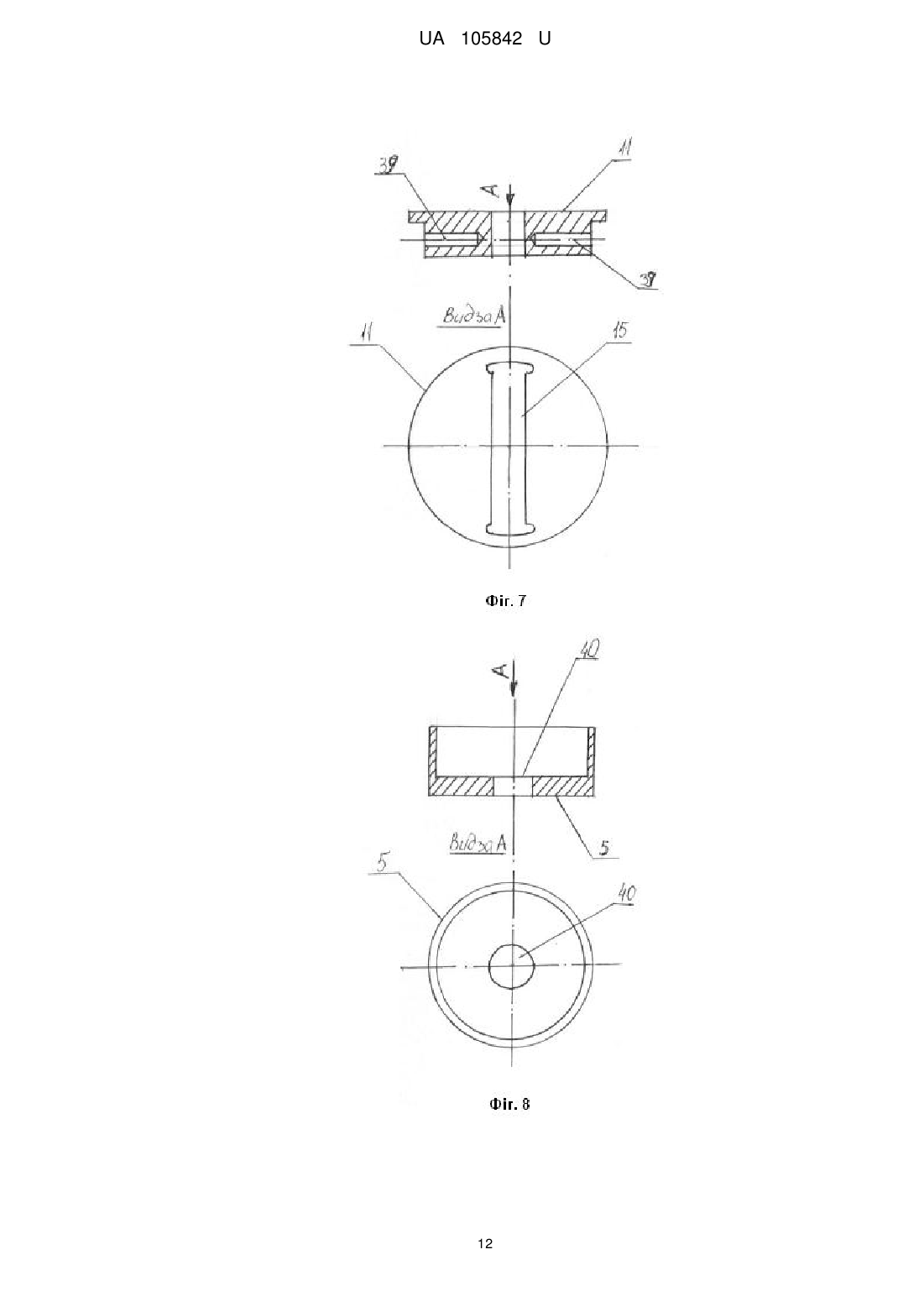

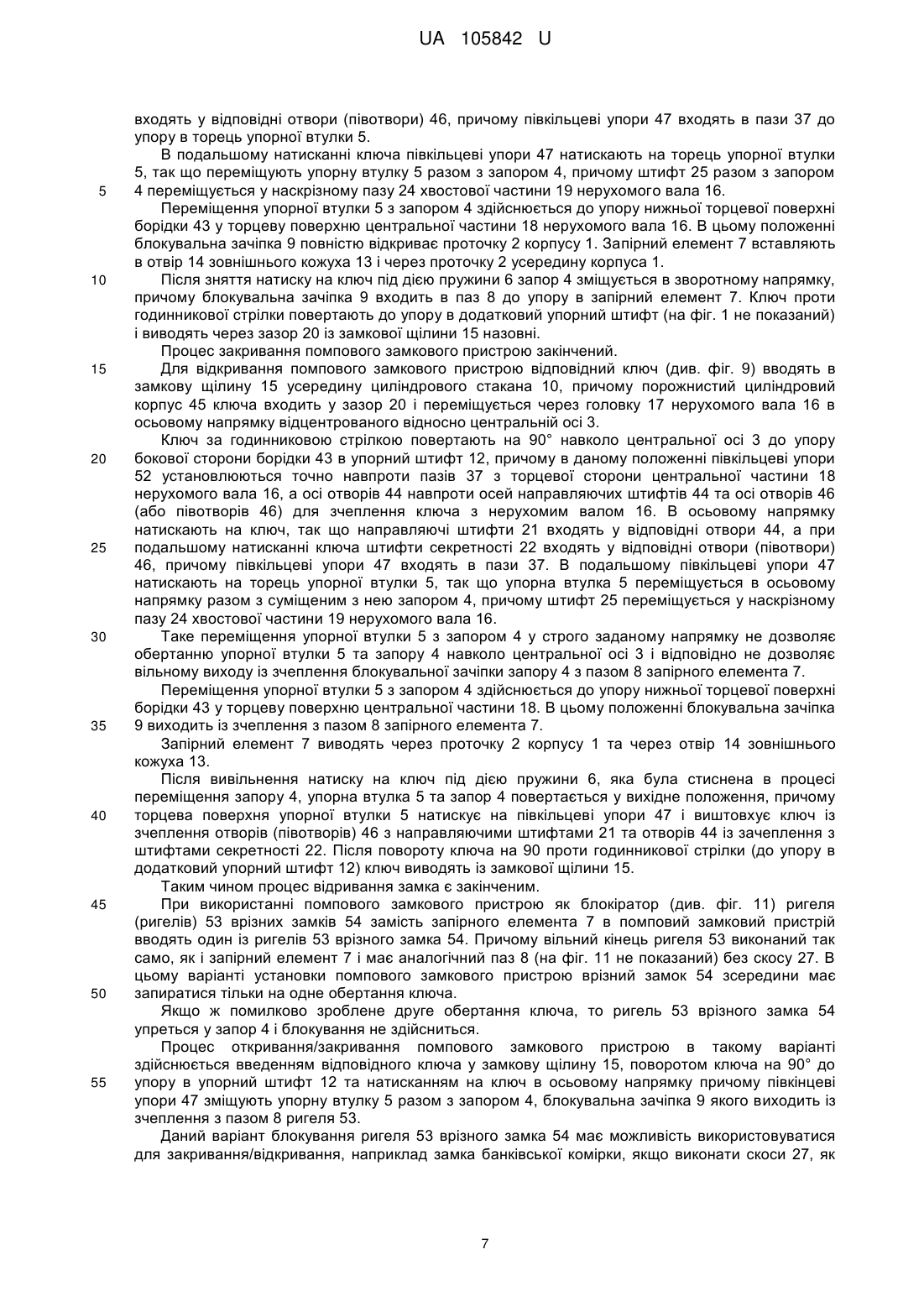

Реферат: Помповий замковий пристрій підвищеної секретності з відповідним ключем містить корпус з проточкою на боковій поверхні, усередині якого співвісно його центральній осі послідовно установлені підпружинені запор і упорна втулка з можливістю переміщення в осьовому напрямку, запірний елемент, що має можливість переміщення перпендикулярно центральній осі через проточку, запірний елемент має паз на вільному кінці, запор має блокувальну зачіпку, виконану навпроти проточки корпусу, яка взаємодіє з пазом запірного елемента у закритому положенні запірного пристрою, ключ замкового пристрою має упор, що взаємодіє з торцем упорної втулки при відкриванні або закриванні замкового пристрою. Крім цього, корпус виконаний у вигляді циліндрового стакана, з відкритої сторони якого жорстко закріплена з ним вставка, з внутрішньої сторони циліндрового стакана установлений упорний штифт, корпус з вставкою установлений у зовнішній кожух з отвором на боковій поверхні для запірного елемента і замковою щілиною на торцевій поверхні кожуха, що проходить наскрізь через кожух і вставку, вздовж центральної осі корпусу установлений нерухомий вал, що має головку, центральну частину і хвостову частину. UA 105842 U (12) UA 105842 U UA 105842 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механічних пристроїв для замикання, зокрема до помпових замкових пристроїв підвищеної секретності з відповідним ключем, і може бути використана у різних галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу, особливо на об'єктах з підвищеним режимом секретності або на об'єктах обмеженого доступу, наприклад у банківських установах для комірок (сейфів). Особливостями замкових пристроїв помпового типу є пристрої, які відкриваються при повороті та удавлюванні ключа в замкову щілину. Помпові замкові пристрої даного типу можуть використовуватися також як блокіратор ригеля врізних замків, наприклад для відкривання/закривання замка банківської комірки з використанням одночасно замка і помпового замкового пристрою. Відомі замкові пристрої, наприклад врізні дверні і сейфові замки, мають на меті за допомогою ригеля різного перерізу зв'язати рухливу частину (безпосередньо саме полотно дверей) з нерухомою (рама дверей). Сам механізм переміщення і фіксації ригеля розташований в корпусі замка, який має багато ступенів захисту від несанкціонованого проникнення в закрите приміщення. В той же час, за допомогою відмичок і інших інструментів, злому циліндра для ключа, або будь-якого іншого механічного руйнування, такий замок розкривається, оскільки зразу знімається блокування ригелів замка. Сейфові замки мають замковий механізм усередині дверей, що суттєво ускладнює його розкриття. У разі висвердлення частини дверей знову ж таки знімається блокування ригелів і сейф розкривається. Навісні замки мають такі ж механізми фіксації скоби замку, як і вищенаведені. Більшість пристроїв мають недолік в тому, що виконавчий механізм захисту ригеля має переважно тільки одну міру захисту після розкриття замка будь-яким способом. Загальними недоліками традиційно відомих замків є те, що незалежно від того, скільки замкових механізмів міститься в замку, все одно усі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними. Тому для професійного зломщика не складає великих труднощів розкрити замковий механізм, тобто, для нього взагалі не важливо, в якій послідовності йому це робити для розкриття замка та відкривання дверей і йому окрім надійності самого замкового механізму більше ніщо не заважає. Тому для підвищення надійності замка будь-якої конструкції та застосування найвизначнішим є підвищення його секретності та надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищенні надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. З рівня науки і техніки відомо, що для замикання будь-яких дверей традиційно використовуються різні замки - накладні або врізані і вони можуть містити один або декілька залежних чи незалежних замкових механізмів, якими відповідно можуть управлятися залежні або незалежні засуви. При цьому у замках з декількома замковими механізмами можуть бути застосовані різні блокувальні пристрої, наприклад, коли одним замковим механізмом, або засувом, блокується відкривання або переміщення іншого. В цьому випадку потрібнодотримуватися певної послідовності під час відкривання замка через замкові механізми, що містяться в ньому, а крім того, може містити додатковий блокувальний механізм. Недоліком цих відомих традиційно використовуваних замків є те, що незалежно від того, скільки замкових механізмів міститься в замку, все одно усі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними, і якщо для професійного зломщика не складає великих труднощів розкрити замковий механізм, то для нього не важливо, в якій послідовності він це зробить, і для розкриття замку і відкривання дверей йому окрім надійності самого замкового механізму більше ніщо не заважає. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою вибраний засіб блокування ригеля сувальдного замка (патент на корисну модель Росії № 48197, МПК (2005.01) Е05В 21/00, пріоритет від 11.05.2005), що включає одну і більше головок ригеля, стояк хвостовика ригеля, набір підпружинених сувальд з кодовими виступами, в якому засіб блокування ригеля додатково містить глухий отвір з розташованою в ньому спіральною пружиною, фіксатор, на якому виконана радіальна проточка для взаємодії з фігурною планкою, що утримує фіксатор у зведеному положенні, а з протилежного боку фігурної планки виконаний відповідний паз для фіксації планки у стояку хвостовика ригеля, причому фігурна планка може розташовуватися як з одного боку хвостовика ригеля, так і з іншого його боку, при цьому на наборі підпружинених сувальд встановлена прокладка, що зберігає геометрію набору сувальд, яка може розташовуватись як з одного боку ригеля, так і з іншого його боку, а на одній з голівок ригеля виконаний отвір, в який в зведеному положенні поміщений фіксатор. 1 UA 105842 U 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до суті технічного рішення аналогу блокування сувальдного замка відбувається у момент несанкціонованого його відкриття, при цьому руйнівна сувальда звільняє зведений фіксатор, який здійснює блокування ригеля сувальдного замка. Відновлення працездатності замка потребує його виїмки з полотна дверей, установки зруйнованих сувальд і установки зведеного фіксатора, що є суттєвим недоліком такої конструкції. Також слід віднести до недоліків і те, що механізм блокування ригеля розташований безпосередньо в самому замку і є його частиною. Найбільш близьким за технічною суттю до заявленого технічного рішення, вибраний як прототип, є блокіратор розпірного пристрою (патент України на корисну модель № 78396, МПК (2013.01), Е05В 17/00, Е05В 19/00, ЕО5В 35/00, пріоритет від 24.12.2012). Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється є: помповий замковий пристрій підвищеної секретності з відповідним ключем, що містить корпус з проточкою на боковій поверхні, усередині якого співвісно його центральній осі послідовно установлені підпружинені запор і упорна втулка з можливістю переміщення в осьовому напрямку, запірний елемент, що має можливість переміщення перпендикулярно центральній осі через проточку, запірний елемент має паз на вільному кінці, запор має блокувальну зачіпку, виконану навпроти проточки корпусу, яка взаємодіє з пазом запірного елемента у закритому положенні помпового замкового пристрою, ключ для помпового замкового пристрою має упор, що взаємодіє з торцем упорної втулки при відкриванні або закриванні замкового пристрою, Суттєвим недоліком цього механізму замкового пристрою є можливість прямого несанкціонованого доступу до механізму відкривання замка через замкову щілину, в результаті чого можливий підбір ключа і їх значний конструктивний розмір в діаметрі та за довжиною. Дана конструкція блокіратора має низький рівень секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замкового пристрою. Таким чином, загальними недоліками традиційно використовуваних замкових пристроїв є те, що замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними, для них є можливість потрапляння в щілини вологи будь-яких предметів, сміття, яким може бути засміченим сам канал щілини, в яку вставляється кодувальний пристрій, що виконаний у вигляді ключа. Для професійного зломщика не складає великих труднощів розкрити замковий механізм, тому що для нього взагалі не важливо, у який послідовності йому це робити розкриття замка та відкривання дверей і йому окрім надійності самого замкового механізму більше ніщо не заважає. Тому,для підвищення надійності замкового пристрою будьякої конструкції та застосування найвизначнішим, найголовнішим є підвищення його надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищення надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. В основу корисної моделі поставлена задача удосконалення помпового замкового пристрою підвищеної секретності з відповідним ключем, у якого за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня секретності шляхом повного закриття прямого несанкціонованого доступу до механізмів відкривання/закривання замка і збільшення кількості елементів, що кодують та декодують та підвищення надійності роботи замкового пристрою в агресивних середовищах - створити помповий замковий пристрій, який виключає вищеуказані недоліки, зменшує можливість несанкціонованого доступу, шляхом усунення можливості несанкціонованого прямого доступу через замкову щілину для входу ключа до механізму відмикання, як за рахунок кодування кутом повороту ключа, так і за рахунок використання елементів помпового замкового пристрою та відповідного ключа, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та в більший мірі забезпечує підвищення захисту від злому. Особливістю даної конструкції помпового замкового пристрою підвищеної секретності також є мала габаритність, що дозволяє використовувати його як сейфові замки, наприклад, банківських комірок та сейфів. Поставлену задачу вирішено новими технічними рішеннями заявленої конструкції помпового замкового пристрою підвищеної секретності з відповідним ключем, що містить корпус з проточкою на боковій поверхні, усередині якого співвісно його центральній осі послідовно установлені підпружинені запор і упорна втулка з можливістю переміщення в осьовому напрямку, запірний елемент, що має можливість переміщення перпендикулярно центральній осі через проточку, запірний елемент має паз на вільному кінці, запор має блокувальну зачіпку, виконану навпроти проточки корпусу, яка взаємодіє з пазом запірного елемента у закритому положенні помпового замкового пристрою, ключ для помпового замкового пристрою має упор, 2 UA 105842 U 5 10 15 20 25 30 35 40 45 50 55 що взаємодіє з торцем упорної втулки при відкриванні або закриванні помпового замкового пристрою, відповідно до корисної моделі, корпус виконаний у вигляді циліндрового стакана, з відкритої сторони якого жорстко закріплена з ним вставка, з внутрішньої сторони циліндрового стакана установлений щонайменше один упорний штифт, корпус з вставкою установлений у зовнішній кожух з отвором на боковій поверхні для запірного елемента і замковою щілиною на торцевій поверхні кожуха, що проходить наскрізь через кожух і вставку, вздовж центральної осі корпусу установлений нерухомий вал, що має головку, центральну частину і хвостову частину, причому головка нерухомого вала установлена у замкову щілину з зазором, центральна частина нерухомого вала суміщена з внутрішніми боковими стінками і торцем упорної втулки і має на своєму торці щонайменше один направляючий штифт та щонайменше один штифт секретності, а хвостова частина нерухомого вала жорстко закріплена з сторони дна циліндрового стакана з корпусом, підпружинені запор і упорна втулка установлені на бокову поверхню хвостової частини нерухомого вала, ключ для помпового замкового пристрою складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і П-подібної борідки на другому кінці з щонайменше одним отвором, для зчеплення з направляючим штифтом, вісь якого паралельна центральній осі ключа, а діаметр отвору та його місцерозташування вибрані відповідно до діаметра та місцерозташування щонайменше одного направляючого штифта і щонайменше одним отвором для зчеплення з штифтом секретності, вісь якого паралельна центральній осі ключа, а діаметр, глибина отвору та його місцерозташування вибрані відповідно до діаметра, висоти та місцерозташування штифта секретності, борідка має півкільцеві упори з розмірами товщини і висоти, вибраними відповідно до товщини стінки упорної втулки та довжини поздовжнього ходу упорної втулки до повного виходу із зчеплення блокувальної зачіпки запору з пазом запірного елемента. Помповий замковий пристрій підвищеної секретності з відповідним ключем відповідно до корисної моделі має головку нерухомого вала на боковій стінці з наскрізним пазом, через який проходить штифт, установлений через протилежні стінки запору перпендикулярно центральній осі корпусу, а півкільцеві упори борідки ключа мають уступи. Помповий замковий пристрій підвищеної секретності з відповідним ключем, відповідно до корисної моделі, має нижню частину запірного елемента та торцеву частину блокувальної зачіпки запору, виконану із паралельними між собою скосами під гострим кутом відносно осі запірного елемента. З суті заявленого технічного рішення визначальною особливістю застосування помпового замкового пристрою підвищеної секретності з відповідним ключем є те, що його конструкція замінена на конструкцію, яка основана на принципі кодування за рахунок взаємодії кодових елементів деталей замкового пристрою та їх окремих часток і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування замкового пристрою, що визначає рівень його секретності в основному є: - розміщення механізмів закривання/відкривання замкового пристрою та елементів зчеплення ключа в зоні, повністю закритої від несанкціонованого доступу, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ до поворотних деталей механізму замкового пристрою; - кут повороту ключа; - геометричні параметри та взаємне розташування деталей механізму замкового пристрою або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа, зокрема: діаметр та довжина головки нерухомого вала; ширина та товщина наскрізного паза хвостової частини нерухомого вала; кількість, діаметри, висота та взаємне розташування осей отворів борідки ключа та направляючих штифтів і штифтів секретності; товщина стінки упорної втулки та її довжина ходу та відповідно розміри товщини і висоти півкільцевих упорів та розміри уступів борідки ключа. Завдяки цьому усунене несанкціоноване втручання без застосування відповідних ключей і відповідно виходу із зчеплення блокувальної зачіпки запору із паза запірного елемента, оскільки ця дія відбувається тільки у разі поздовжнього переміщення упорної втулки і відповідно запору під дією упорів відповідного ключа. Секретність замкового пристрою, тобто кількість варіантів ключа залежить від зміни кількості та варіації характерних конструктивних геометричних розмірів, взаємного розташування кодових елементів замкового пристрою і декодових елементів ключа. При цьому слід приймати 3 UA 105842 U 5 10 15 20 25 30 35 40 45 50 55 до уваги довжину хода упорної втулки та інші вищевказані елементи взаємодії механізму замкового пристрою і ключа. Відхілення щонайменше одного із цих розмірів або інших параметрів, наприклад взаємного місцерозташування на відповідних ключах, від відповідних розмірів або інших параметрів помпового замкового пристрою не дозволить відкрити його. З урахуванням того, що таких розмірів та комбінацій інших параметрів помпового замкового пристрою та відповідних ключей в даній конструкції більше десяти (а при бажанні можливо зробити намного більше), то варіантів секретності замкового пристрою і відповідних ключей може складати більше мільйона комбінацій. Помповий замковий пристрій може використовуватися також як блокіратор ригеля врізного замка. У цьому випадку у ролі запірного елемента виступає ригель врізного замка. Указані ознаки складають суть корисної моделі. Сукупність ознак, що приведена у формулі корисної моделі, у повній мірі забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого помпового замкового пристрою підвищеної секретності з відповідним ключем, який ілюструється кресленнями, де на фіг.1 зображені подовжній переріз та вигляд з торця помпового замкового пристрою. На фіг. 2 зображений подовжній переріз корпусу помпового замкового пристрою. На фіг. 3 зображені подовжній переріз та вигляд з торця запору. На фіг. 4 зображені переріз та вигляд з торця запірного елемента. На фіг. 5 зображені подовжній переріз та вигляд зверху зовнішнього кожуха. На фіг. 6 зображені нерухомий вал з перерізами та вигляд його з торця. На фіг. 7 зображені подовжній переріз та вигляд з торця вставки. На фіг. 8 зображені подовжній переріз та вигляд з торця упорної втулки. На фіг. 9 зображені поперечний та подовжній перерізи і вигляді зверху, знизу, справа та зліва ключа помпового замкового пристрою. На фіг. 10 зображені варіанти кріплення помпового замкового пристрою: гвинтове кріплення - верхня частина фіг. 10 та кріплення з U-подібною скобою - нижня частина фіг. 10. На фіг. 11 зображені варіанти блокування ригелів врізних замків з використанням помпового замкового пристрою. Дана корисна модель пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. Помповий замковий пристрій підвищеної секретності з відповідним ключем, показаний на фіг. 1, містить корпус 1 з проточкою 2 на боковій поверхні, усередині якого співвісно його центральній осі 3 послідовно установлені запор 4 і упорна втулка 5, підпружинені пружиною 6 з можливістю переміщення в осьовому напрямку. Помповий замковий пристрій має запірний елемент 7, установлений з можливістю переміщення перпендикулярно центральній осі 3 через проточку 2 корпусу 1. Запірний елемент 7 має паз 8 на вільному кінці. Запор 4 має блокувальну зачіпку 9, установлену навпроти проточки 2 корпусу 1, яка взаємодіє з пазом 8 запірного елемента 7 у закритому положенні помпового замкового пристрою. Корпус 1 виконаний у вигляді циліндрового стакана 10, з відкритої сторони якого жорстко закріплена з ним вставка 11.3 внутрішньої сторони циліндрового стакана 10 установлений упорний штифт 12 для фіксації ключа при закриванні замка перед його натисненням. Можливо також установлення додаткового упорного штифта, установленного з внутрішньої сторони циліндрового стакана 10 на 90° від упорного штифта 12 (на фіг. 1 не показаний) для фіксації ключа при відкриванні помпового замкового пристрою. Корпус 1 з вставкою 11 установлений у зовнішній кожух 13 з отвором 14 на боковій поверхні для запірного елемента 7 і замковою щілиною 15 на торцевій поверхні кожуха 13, що проходить наскрізь через кожух 13 і вставку 11. Вздовж центральної осі 3 корпусу 1 установлений нерухомий вал 16, що має головку 17, центральну частину 18 і хвостову частину 19. Головка 17 нерухомого вала 16 установлена у замкову щілину 15 з зазором 20. Центральна частина 18 нерухомого вала 16 суміщена з внутрішніми боковими стінками і торцем упорної втулки 5 і має на своєму торці направляючі штифти 21 та штифти секретності 22. Для підвищення рівня секретності помпового замкового пристрою можливо установлення додаткових направляючих штифтів 21 та штифтів секретності 22. Кількість направляючих штифтів 21 та штифтів секретності 22, їх діаметри, довжина та місцерозташування є елементами секретності помпового замкового пристрою. 4 UA 105842 U 5 10 15 20 25 30 35 40 45 50 55 Хвостова частина 19 нерухомого вала 16 жорстко закріплена 3 сторони дна циліндрового стакана 10 за допомогою штифта 23 з корпусом 1. Підпружинені запор 4 і упорна втулка 5 установлені на бокову поверхню хвостової частини 19 нерухомого вала 16. Хвостова частина 19 нерухомого вала 16 на боковій стінці має наскрізний паз 24, через який проходить штифт 25, установлений через протилежні стінки запору 4 перпендикулярно центральній осі 3 корпусу 1. Вставка 11 закріплюється до корпусу 1 та зовнішньому кожуху 13 за допомогою штифтів 26. Нижня частина запірного елемента 7 та торцева частина блокувальної зачіпки 9 запору 4 виконані з паралельними між собою скосами 27 під гострим кутом відносно осі 28 запірного елемента 7. На фіг. 2 зображений корпус 1 (показаний окремо без внутрішніх деталей механізму помпового замкового пристрою та без зовнішнього кожуха 13). На боковій поверхні корпус 1 має проточку 2, наприклад овальної форми. З сторони дна циліндрового стакана 10 вздовж центральної осі 3 корпусу 1 просвердлений глухий отвір 29 для закріплення хвостової частини 19 нерухомого вала 16 з корпусом 1 за допомогою штифта 23, що проходить через наскрізний отвір 30. На боковій поверхні корпусу 1 просвердлені отвори 31 для установлення штифтів 26, що жорстко закріплюють вставку 11 до корпусу 1 (на фіг.2 показаний один отвір 31). На фіг. 3 зображені подовжній переріз та вигляд з торця запору 4, що має блокувальну зачіпку 9 для взаємодії з пазом 8 запірного елемента 7. Блокувальна зачіпка 9 запору 4 має скос 27, кут нахилу якого до осі 28 запірного елемента 7 співпадає з кутом нахилу відповідного скосу 27 запірного елемента 7. Відповідні скоси 27 запору 4 та запірного елемента 7 паралельні між собою і співпадають та зісковзуються один відносно одного при вході запірного елемента 7 через отвір 14 зовнішнього кожуха 13 і проточку 2 корпусу 1 в момент закривання помпового замкового пристрою та при виході запірного елемента 7 в зворотному напрямку відповідно через проточку 2 корпусу 1 та отвір 14 зовнішнього кожуха 13 при відкриванні відповідним ключем помпового замкового пристрою. Для закріплення штифта 25 виконані отвори 32 (на фіг. 3 показаний один отвір 32). На фіг. 4 зображені переріз та вигляд з торця запірного елемента 7, що має паз 8 для взаємодії з блокувальною зачіпкою 9 при закриванні/відкриванні помпового замкового пристрою. На фіг. 5 зображені подовжній переріз та вигляд зверху зовнішнього кожуха 13. Для жорсткого закріплення вставки 11 до зовнішнього кожуху 13 виконаний отвір 33 для штифта 26. На фіг. 6 зображені нерухомий вал 16 з перерізами та вигляд його з торця. Хвостова частина 19 нерухомого вала 16 має отвір 34 для штифта 23 для закріплення нерухомого вала 16 з корпусом 1. На торцевій поверхні центральної частини 18 нерухомого вала 16 просвердлені отвори 35 для направляючих штифтів 21 та отворів 36 для штифтів секретності 22. Кількість штифтів секретності 22, їх діаметри, довжина та місцерозташування вибираються із розрахунку вибору рівня секретності і індивідуально для кожного помпового замкового пристрою. На торцевій поверхні центральної частини 18 нерухомого вала 16 виконані пази 37, зміщені в протилежні сторони відносно осі 38. Розміри пазів 37 та їх місцерозташування відносно осі 38 є також елементами секретності, що відображають індивідуальність помпового замкового пристрою. На фіг. 7 зображені подовжній переріз та вигляд з торця вставки 11. Вставка 11 закриває прямий доступ до механізмів помпового замкового пристрою і має отвори 39 для штифтів 26, за допомогою яких вставку 11 жорстко закріплюється до корпусу 1 і зовнішнього кожуху 13. На фіг. 8 зображені подовжній переріз та вигляд з торця упорної втулки 5. З торцевої сторони упорна втулка 5 має наскрізний отвір 40 для насаджування упорної втулки 5 на хвостову частину 19. На фіг. 9 зображені поперечний та подовжній перерізи і вигляди зверху, знизу, справа та зліва ключа помпового замкового пристрою. Ключ для помпового замкового пристрою складається із порожнистого циліндричного корпусу 41 з рукояткою 42 на одному кінці і П-подібної борідки 43 на другому кінці з отворами 44, для зчеплення з направляючими штифтами 21, осі яких паралельні центральній осі 45 ключа, а діаметри отворів 44 та їх місцерозташування вибрані відповідно до діаметрів та місцерозташування відповідних направляючих штифтів 21 і отворами 46 для зчеплення з штифтами секретності 36, осі яких паралельні центральній осі 45 ключа. Діаметри, глибини отворів 46 та їх місцерозташування вибрані відповідно до діаметрів, висот та місцерозташування штифтів секретності 22. 5 UA 105842 U 5 10 15 20 25 30 35 40 45 50 55 60 Для підвищення рівня секретності отвори 46 можуть бути виконані у формі півотворів, при цьому підвищується можливість розміщення більшої кількості (отворів 46 або півотворів 46) на одній і тій площі торця борідки 43). Борідка 43 має півкільцеві упори 47 з формою, розмірами товщини і висоти, вибраними відповідно до товщини стінки упорної втулки 5 та довжини поздовжнього хода упорної втулки 5 до повного виходу із зчеплення блокувальної зачіпки 9 запору 4 з пазом 8 запірного елемента 7. В даному конкретному варіанті помпового замкового пристрою півкільцеві упори 47 мають форми з уступами 48. Форма та розміри півкільцевих упорів 47 та відповідні розміри уступів 48 є також елементами секретності помпового замкового пристрою. На фіг. 10 зображені варіанти кріплення помпового замкового пристрою: гвинтове кріплення - верхня частина фіг. 10 та кріплення з U-подібною скобою - нижня частина фіг. 10. В першому варіанті кріплення використовується накладна планка 49 з отворами 50 під гвинти (на фіг. 10 не показані), за допомогою яких накладна планка 49 закріплюється з запірним елементом 7. Гвинти закріплюються в отворах 51 з різьбою. В другому варіанті кріплення помпового замкового пристрою замість запірного елемента 7 можливо використовувати U-подібну скобу 52, для цього буде достатньо подовжити зовнішній кожух 13 та корпус 1 в сторону, протилежну входу помпового замкового пристрою, і на цій частині здійснити радіальне свердлення для скоби 52. При цьому вільну сторону скоби виконують подібно до запірного елемента 7 з пазом 8 та вставляють в отвір 14 при замиканні помпового замкового пристрою. На фіг. 11 зображені варіанти блокування ригелів 53 врізних замків з використанням помпового замкового пристрою. У даному випадку помповий замковий пристрій може використовуватися як блокіратор ригеля 53 або ригелів 53 врізних замків 54. У цьому випадку у ролі запірного елемента 7 виступає ригель 53 врізного замка 54. В момент закривання/відкривання можливо користуватися помповим замковим пристроєм та врізним замком 54 одночасно. При цьому варіанті установки помпового замкового пристрою врізний замок 54 зсередини має запиратися тільки на один оборот, якщо ж помилково здійснюється другий оборот, то ригель 53 врізного замка 54 може упертися у запор 4 і блокування не відбудеться. Помповий замковий пристрій підвищеної секретності з відповідним ключем працює в наступний спосіб. При закриванні замка запірний елемент 7 вільним кінцем вводять через циліндровий отвір 14 зовнішнього кожуха 13 і через овальну проточку 2 корпусу 1 до суміщення скосу 27 запірного елемента 7 з відповідним скосом 27 блокувальної зачіпки 9 запору 4. При подальшому надавлюванні скосу 27 запірного елемента 7 він своєю поверхнею одночасно зісковзується по поверхні скосу 27 блокувальної зачіпки 9 запору 4 та надавлює на блокувальну зачіпку 9, зрушуючи запор 4 в сторону дна циліндрового стакана 10 корпусу 1. Запор 4 зміщується в осьовому напрямку в сторону дна циліндрового стакана 10 корпусу 1 та здавлює пружину 6, причому штифт 25 разом з запором 4 також переміщується в осьовому напрямку через наскрізний паз 24 хвостової частини 19 нерухомого вала 16. Переміщення штифта 25 здійснюється вздовж наскрізного паза 24, що не дозволяє обертання штифта 25 разом з жорстко закріпленим з ним запором 4 відносно центральної осі 3, що не дозволяє довільного виходу із зчеплення блокувальної зачіпки 9 запору 4 з пазом 8 запірного елемента 7. Переміщення запору 4 здійснюється до моменту суміщення блокувальної зачіпки 9 запору 4 з пазом 8, запор 4 під дією пружини 6 починає зміщуватися в протилежному напрямку, так що блокувальна зачіпка 9 запору 4 заходить в зчеплення з пазом 8 запірного елемента 7. Помповий замковий пристрій виявляється закритим. У другому варіанті конкретного виконання помпового замкового пристрою для усунення можливості випадкового блокування запірного елемента 7 блокувальною зачіпкою 9 запору 4 запірний елемент 7 та блокувальну зачіпку 9 виконують без скосів 27. В такому випадку закривання і відкривання помпового замкового пристрою здійснюють за допомогою ключа. При закриванні помпового замкового пристрою відповідний ключ (див. фіг. 9) вводять в замкову щілину 15 всередину циліндрового стакана 10 корпусу 1. Ключ за годинниковою стрілкою повертають на 90° до упору бокової сторони борідки 43 ключа в упорний штифт 12, причому в даному положенні півкільцеві упори 52 устанавлюються точно навпроти пазів 37 з торцевої сторони центральної частини 18 нерухомого вала 16, а осі отворів 44 навпроти осей направляючих штифтів 44 та осі отворів 46 (або напівотворів 46) для зчеплення ключа з нерухомим валом 16. В осьовому напрямку натискають на ключ, так що направляючі штифти 21 входять у відповідні отвори 44, а при подальшому натисканні ключа штифти секретності 22 6 UA 105842 U 5 10 15 20 25 30 35 40 45 50 55 входять у відповідні отвори (півотвори) 46, причому півкільцеві упори 47 входять в пази 37 до упору в торець упорної втулки 5. В подальшому натисканні ключа півкільцеві упори 47 натискають на торець упорної втулки 5, так що переміщують упорну втулку 5 разом з запором 4, причому штифт 25 разом з запором 4 переміщується у наскрізному пазу 24 хвостової частини 19 нерухомого вала 16. Переміщення упорної втулки 5 з запором 4 здійснюється до упору нижньої торцевої поверхні борідки 43 у торцеву поверхню центральної частини 18 нерухомого вала 16. В цьому положенні блокувальна зачіпка 9 повністю відкриває проточку 2 корпусу 1. Запірний елемент 7 вставляють в отвір 14 зовнішнього кожуха 13 і через проточку 2 усередину корпуса 1. Після зняття натиску на ключ під дією пружини 6 запор 4 зміщується в зворотному напрямку, причому блокувальна зачіпка 9 входить в паз 8 до упору в запірний елемент 7. Ключ проти годинникової стрілки повертають до упору в додатковий упорний штифт (на фіг. 1 не показаний) і виводять через зазор 20 із замкової щілини 15 назовні. Процес закривання помпового замкового пристрою закінчений. Для відкривання помпового замкового пристрою відповідний ключ (див. фіг. 9) вводять в замкову щілину 15 усередину циліндрового стакана 10, причому порожнистий циліндровий корпус 45 ключа входить у зазор 20 і переміщується через головку 17 нерухомого вала 16 в осьовому напрямку відцентрованого відносно центральній осі 3. Ключ за годинниковою стрілкою повертають на 90° навколо центральної осі 3 до упору бокової сторони борідки 43 в упорний штифт 12, причому в даному положенні півкільцеві упори 52 установлюються точно навпроти пазів 37 з торцевої сторони центральної частини 18 нерухомого вала 16, а осі отворів 44 навпроти осей направляючих штифтів 44 та осі отворів 46 (або півотворів 46) для зчеплення ключа з нерухомим валом 16. В осьовому напрямку натискають на ключ, так що направляючі штифти 21 входять у відповідні отвори 44, а при подальшому натисканні ключа штифти секретності 22 входять у відповідні отвори (півотвори) 46, причому півкільцеві упори 47 входять в пази 37. В подальшому півкільцеві упори 47 натискають на торець упорної втулки 5, так що упорна втулка 5 переміщується в осьовому напрямку разом з суміщеним з нею запором 4, причому штифт 25 переміщується у наскрізному пазу 24 хвостової частини 19 нерухомого вала 16. Таке переміщення упорної втулки 5 з запором 4 у строго заданому напрямку не дозволяє обертанню упорної втулки 5 та запору 4 навколо центральної осі 3 і відповідно не дозволяє вільному виходу із зчеплення блокувальної зачіпки запору 4 з пазом 8 запірного елемента 7. Переміщення упорної втулки 5 з запором 4 здійснюється до упору нижньої торцевої поверхні борідки 43 у торцеву поверхню центральної частини 18. В цьому положенні блокувальна зачіпка 9 виходить із зчеплення з пазом 8 запірного елемента 7. Запірний елемент 7 виводять через проточку 2 корпусу 1 та через отвір 14 зовнішнього кожуха 13. Після вивільнення натиску на ключ під дією пружини 6, яка була стиснена в процесі переміщення запору 4, упорна втулка 5 та запор 4 повертається у вихідне положення, причому торцева поверхня упорної втулки 5 натискує на півкільцеві упори 47 і виштовхує ключ із зчеплення отворів (півотворів) 46 з направляючими штифтами 21 та отворів 44 із зачеплення з штифтами секретності 22. Після повороту ключа на 90 проти годинникової стрілки (до упору в додатковий упорний штифт 12) ключ виводять із замкової щілини 15. Таким чином процес відривання замка є закінченим. При використанні помпового замкового пристрою як блокіратор (див. фіг. 11) ригеля (ригелів) 53 врізних замків 54 замість запірного елемента 7 в помповий замковий пристрій вводять один із ригелів 53 врізного замка 54. Причому вільний кінець ригеля 53 виконаний так само, як і запірний елемент 7 і має аналогічний паз 8 (на фіг. 11 не показаний) без скосу 27. В цьому варіанті установки помпового замкового пристрою врізний замок 54 зсередини має запиратися тільки на одне обертання ключа. Якщо ж помилково зроблене друге обертання ключа, то ригель 53 врізного замка 54 упреться у запор 4 і блокування не здійсниться. Процес откривання/закривання помпового замкового пристрою в такому варіанті здійснюється введенням відповідного ключа у замкову щілину 15, поворотом ключа на 90° до упору в упорний штифт 12 та натисканням на ключ в осьовому напрямку причому півкінцеві упори 47 зміщують упорну втулку 5 разом з запором 4, блокувальна зачіпка 9 якого виходить із зчеплення з пазом 8 ригеля 53. Даний варіант блокування ригеля 53 врізного замка 54 має можливість використовуватися для закривання/відкривання, наприклад замка банківської комірки, якщо виконати скоси 27, як 7 UA 105842 U 5 10 15 вищевказано (див. фіг. 1 та фіг. 3), то закриття банківської комірки можливо здійснювати одній людині, відкриття тільки двум. Засоби кріплення помпового замкового пристрою як блокіратора не показані, тому що таких варіантів безліч. Наприклад, можливо з одної з сторін помпового замкового пристрою зробити бурт, у якому нарізати різьбу і з допомогою гвинтів закріпити його до нерухомої частини дверей (отвору) або нарізати на самому корпусі 1 різьбу і здійснювати кріплення за допомогою гайки, яку після установлення помпового замкового пристрою зафіксувати за допомогою гвинта. Таким чином, даний помповий замковий пристрій підвищеної секретності з відповідним ключем забезпечує підвищення рівня секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. Дана конструкція замка має зменшені габарити, що дозволяє використовувати їх як замки для сейфів і комірок, наприклад в банківських установах. Особливістю даної конструкції помпового замкового пристрою є можливість здійснювати загартування деталей механізму замкового пристрою для підвищення міцності конструкції у цілому і її зносостійкості. Заявлена конструкція помпового замкового пристрою підвищеної секретності технологічна, її виготовлення та обробка може бути здійснена на сучасному токарному та координатному верстаті, з використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 60 1. Помповий замковий пристрій підвищеної секретності з відповідним ключем, що містить корпус з проточкою на боковій поверхні, усередині якого співвісно його центральній осі послідовно установлені підпружинені запор і упорна втулка з можливістю переміщення в осьовому напрямку, запірний елемент, що має можливість переміщення перпендикулярно центральній осі через проточку, запірний елемент має паз на вільному кінці, запор має блокувальну зачіпку, виконану навпроти проточки корпусу, яка взаємодіє з пазом запірного елемента у закритому положенні запірного пристрою, ключ замкового пристрою має упор, що взаємодіє з торцем упорної втулки при відкриванні або закриванні замкового пристрою, який відрізняється тим, що корпус виконаний у вигляді циліндрового стакана, з відкритої сторони якого жорстко закріплена з ним вставка, з внутрішньої сторони циліндрового стакана установлений упорний штифт, корпус з вставкою установлений у зовнішній кожух з отвором на боковій поверхні для запірного елемента і замковою щілиною на торцевій поверхні кожуха, що проходить наскрізь через кожух і вставку, вздовж центральної осі корпусу установлений нерухомий вал, що має головку, центральну частину і хвостову частину, причому головка нерухомого вала установлена у замкову щілину з зазором, центральна частина нерухомого вала суміщена з внутрішніми боковими стінками і торцем упорної втулки і має на своєму торці щонайменше один направляючий штифт та щонайменше один штифт секретності, а хвостова частина нерухомого вала жорстко закріплена з сторони дна циліндрового стакана з корпусом, підпружинені запор і упорна втулка установлені на бокову поверхню хвостової частини нерухомого вала, ключ для замкового пристрою складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і П-подібної борідки на другому кінці з щонайменше одним отвором, для зчеплення з направляючим штифтом, вісь якого паралельна центральній осі ключа, а діаметр отвору та його місцерозташування вибрані відповідно до діаметра та місцерозташування щонайменше одного направляючого штифта і щонайменше одним отвором для зчеплення з штифтом секретності, вісь якого паралельна центральній осі ключа, а діаметр, глибина отвору та його місцерозташування вибрані відповідно до діаметра, висоти та місцерозташування штифта секретності, борідка має півкільцеві упори з розмірами товщини і висоти, вибраними відповідно до товщини стінки упорної втулки та довжини поздовжнього ходу упорної втулки до повного виходу із зчеплення блокувальної зачіпки запору з пазом запірного елемента. 2. Помповий замковий пристрій підвищеної секретності з відповідним ключем за п. 1, який відрізняється тим, що головка нерухомого вала на боковій стінці має наскрізний паз, через який проходить штифт, установлений через протилежні стінки запору перпендикулярно центральній осі корпусу. 3. Помповий замковий пристрій підвищеної секретності з відповідним ключем за пп. 1, 2, який відрізняється тим, що нижня частина запірного елемента та торцева частина блокувальної зачіпки запору виконані із паралельними між собою скосами під гострим кутом відносно осі запірного елемента. 8 UA 105842 U 9 UA 105842 U 10 UA 105842 U 11 UA 105842 U 12 UA 105842 U 13 UA 105842 U 14 UA 105842 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
