Система утворення аерозолю із запобіганням витіканню

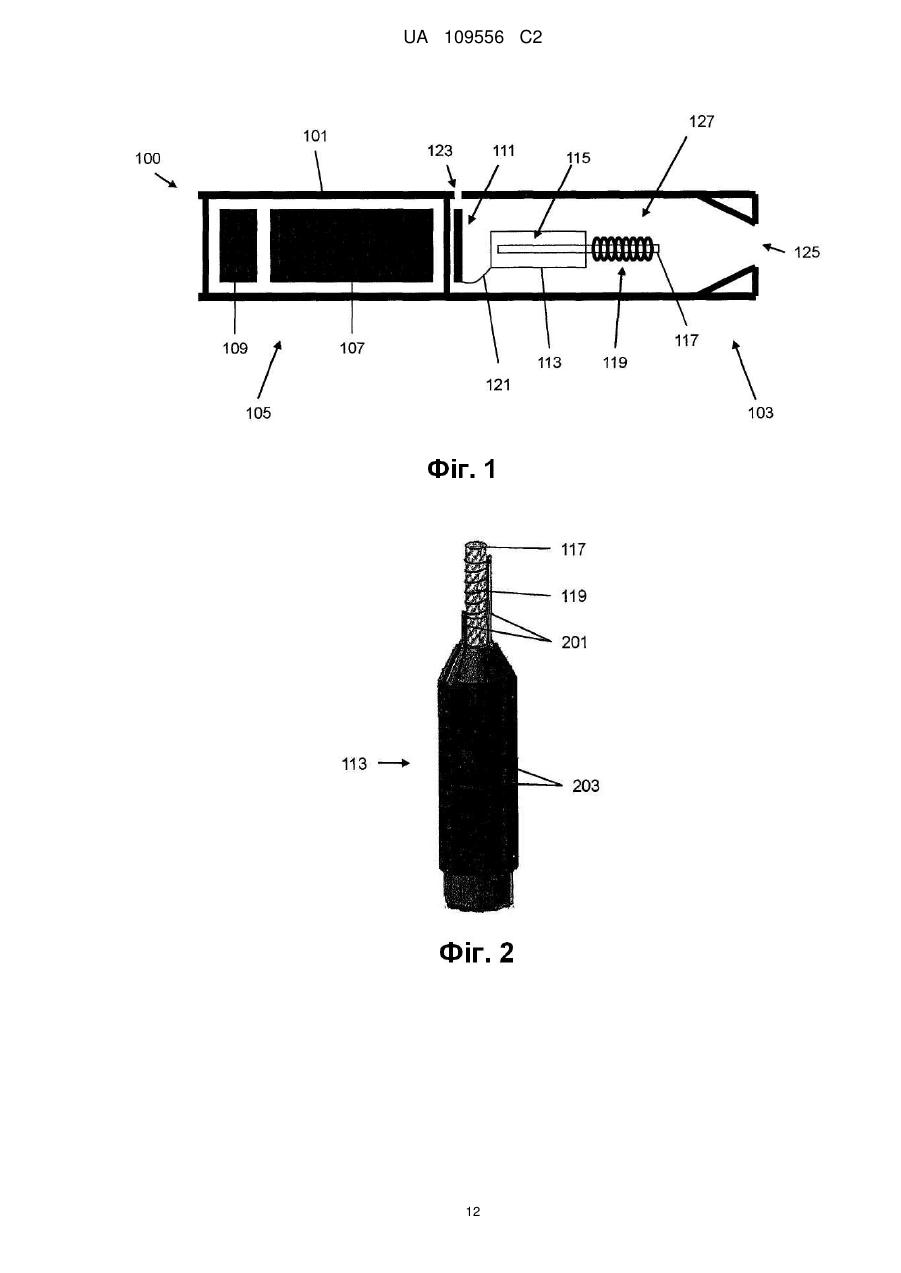

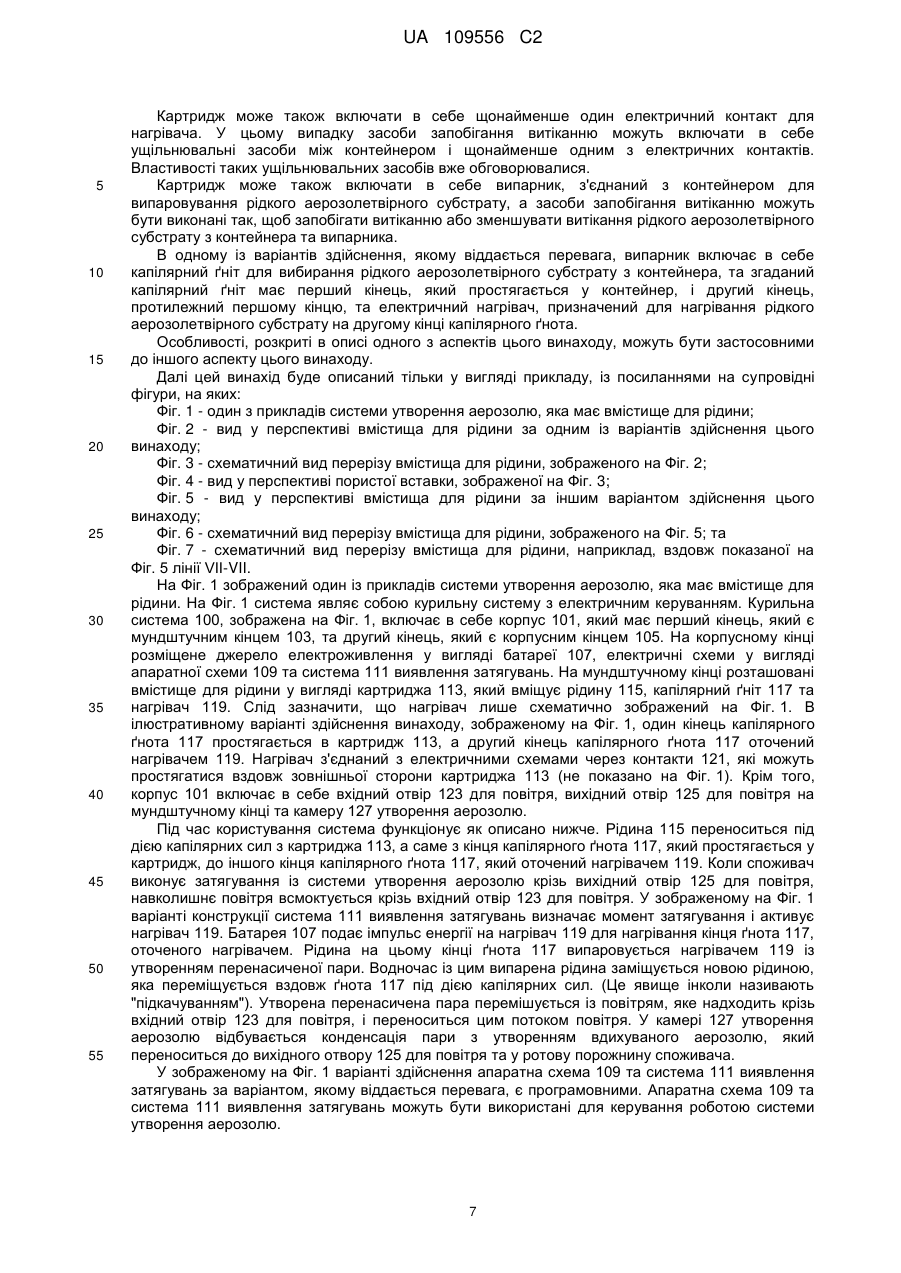

Реферат: Запропонована система утворення аерозолю призначена для нагрівання рідкого аерозолетвірного субстрату. Ця система включає в себе вмістище для рідини, призначене для зберігання рідкого аерозолетвірного субстрату, та засоби запобігання витіканню, виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини. Засоби запобігання витіканню можуть включати в себе одну або декілька пористих вставок, щонайменше частково розміщених всередині вмістища для рідини, ущільнювальні засоби між вмістищем для рідини та капілярним гнотом та ущільнювальні засоби між вмістищем для рідини та електричним контактом електричного нагрівача. Технічний результат полягає в тому, що не допускаєтсья або принаймні суттєво зменшується витікання рідкого аерозолетвірного субстрату із вмістища для рідини. UA 109556 C2 (12) UA 109556 C2 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід має відношення до системи утворення аерозолю. Зокрема, цей винахід має відношення до системи утворення аерозолю, в якій аерозолетвірний субстрат являє собою рідину. У WO-A-2009/132793 розкрита електронагрівна курильна система. Рідина зберігається у вмістищі для рідини, а капілярний ґніт має перший кінець, який простягається у вмістище для рідини для контактування у ньому з цією рідиною, та другий кінець, який простягається із вмістища для рідини. Нагрівальний елемент нагріває другий кінець капілярного ґнота. Нагрівальний елемент виконаний у вигляді спірально закрученого електричного нагрівального елемента, який електрично з'єднаний з джерелом живлення і розташований навколо другого кінця капілярного ґнота. Під час користування нагрівальний елемент може бути активований споживачем шляхом ввімкнення джерела живлення. Смоктання споживачем мундштука спричинює всмоктування повітря у електронагрівну курильну систему, просмоктування його над капілярним ґнотом і нагрівальним елементом, а потім у ротову порожнину споживача. Відомі системи утворення аерозолю, які включають в себе електричну курильну систему, посилання на яку наведено вище, мають численні переваги, водночас залишаючи можливості для вдосконалення конструкції. За першим аспектом цього винаходу запропонована система утворення аерозолю, призначена для нагрівання рідкого аерозолетвірного субстрату, ця система включає в себе: вмістище для рідини, призначене для зберігання рідкого аерозолетвірного субстрату; та засоби запобігання витіканню, виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини. Система утворення аерозолю призначена для випаровування рідкого аерозолетвірного субстрату з утворенням пари. Система утворення аерозолю може включати в себе аерозолетвірний субстрат або може бути пристосована для вміщення аерозолетвірного субстрату. Як відомо фахівцям в цій галузі, аерозоль являє собою суспензію твердих частинок або крапель рідини у газі, такому як повітря. Перевага цього винаходу полягає у тому, що не допускається або принаймні суттєво зменшується витікання рідини із вмістища для рідини. Мінімізація, або за варіантом, якому віддається перевага, запобігання витіканню має важливе значення для уникнення втрат рідкого аерозолетвірного субстрату. Крім того, витікання рідкого аерозолетвірного субстрату може призводити до забруднення, наприклад, у випадку послідовного використання різних аерозолетвірних субстратів. Окрім того, рідкий аерозолетвірний субстрат, який витік із вмістища для рідини, може витікати з системи утворення аерозолю та спричиняти незручності для споживача. Наприклад, система утворення аерозолю може стати мокрою або липкою. Рідкий аерозолетвірний субстрат за варіантом, якому віддається перевага, має певні фізичні властивості, наприклад, температуру кипіння та тиск пари, які дозволяють його використання у системі утворення аерозолю. Якщо температура кипіння є занадто високою, то випаровування може виявитися неможливим, однак якщо температура кипіння є занадто низькою, то рідина може випаровуватися занадто швидко. За варіантом, якому віддається перевага, рідина включає в себе тютюновмісні матеріали, які містять леткі ароматичні і смакові речовини тютюну, які вивільняються із згаданої рідини в результаті нагрівання. Альтернативно або на додаток до цього, рідина може включати в себе речовини не тютюнового походження. Рідина може включати в себе воду, розчинники, етанол, екстракти рослин, а також ароматичні і смакові речовини природного і штучного походження. За варіантом, якому віддається перевага, рідина, крім того, включає в себе аерозолеутворювачі. Прикладами прийнятних аерозолеутворювачів є гліцерин та пропіленгліколь. Перевага застосування вмістища для рідини полягає в тому, що рідина у вмістищі для рідини захищена від навколишнього повітря (оскільки повітря, зазвичай, не може потрапити до вмістища для рідини) та, у деяких варіантах здійснення, від світла, так що ризик розкладання рідини значно зменшений. Крім того, може підтримуватися високий рівень гігієни. Вмістище для рідини може не бути придатним для повторного заповнення. Таким чином, коли рідина у вмістищі для рідини використана, систему утворення аерозолю замінюють. Засоби запобігання витіканню запобігають забрудненню при заміні вмістища для рідини. Альтернативно вмістище для рідини може бути придатним для повторного заповнення. В цьому випадку система утворення аерозолю може бути замінена після певної кількості повторних заповнень вмістища для рідини. За варіантом, якому віддається перевага, вмістище для рідини розраховано на зберігання рідини для заздалегідь визначеної кількості затягувань. В одному з варіантів здійснення винаходу засоби запобігання витіканню включають в себе пористу вставку, принаймні частково розміщену всередині вмістища для рідини. 1 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 60 Установлення пористої вставки принаймні частково всередині вмістища для рідини мінімізує кількість вільної рідини. Це зменшує ймовірність того, що рідина взагалі витікатиме із вмістища для рідини. Пориста вставка може включати в себе будь-який прийнятний матеріал або комбінацію матеріалів, здатних утримувати рідкий аерозолетвірний субстрат, але також інертних по відношенню до рідкого аерозолетвірного субстрату. Вибір конкретного матеріалу або матеріалів, яким віддається перевага, залежатиме від фізичних властивостей рідкого аерозолетвірного субстрату. Прикладами прийнятних матеріалів є капілярні матеріали, наприклад, губчасті або спінені матеріали, матеріали на основі кераміки або графіту у формі волокнин або спечених порошків, спінений матеріал з металу або пластику, волокнистий матеріал, наприклад, виготовлений із пряжених або екструдованих волокон, таких як ацетатцелюлозні волокна, поліефірні волокна, волокна на основі зв'язаних поліолефінів, поліетиленові, териленові або поліпропіленові волокна, нейлонові волокна або кераміка. Пориста вставка може мати будь-яку прийнятну форму. Однак за варіантом, якому віддається найбільша перевага, пориста вставка по суті заповнює порожнину вмістища для рідини так, щоб мінімізувати кількість вільної рідини. Система утворення аерозолю може також включати в себе капілярний ґніт для вибирання рідкого аерозолетвірного субстрату із вмістища для рідини. За варіантом, якому віддається перевага, капілярний ґніт розташований так, що він контактує з рідиною у вмістищі для рідини. За варіантом, якому віддається перевага, капілярний ґніт простягається у вмістище для рідини. У цьому випадку при використанні рідина вибирається із вмістища для рідини під дією капілярних сил у капілярному ґноті. В одному з варіантів здійснення винаходу рідина на одному з кінців капілярного ґнота випаровується для утворення перенасиченої пари. Перенасичена пара змішується з повітрям та переноситься потоком повітря. Під час руху потоку повітря пара конденсується у формі аерозолю, й аерозоль спрямовується у ротову порожнину споживача. Рідкий аерозолетвірний субстрат має певні фізичні властивості, в тому числі поверхневий натяг і в'язкість, які допускають переміщення рідини крізь капілярний ґніт під дією капілярних сил. Капілярний ґніт може мати волокнисту або губчасту структуру. За варіантом, якому віддається перевага, капілярний ґніт включає в себе пучок капілярів. Наприклад, капілярний ґніт може включати в себе множину волокон або ниток, або інших трубчастих елементів з невеликим діаметром отвору. Волокна або нитки можуть бути в цілому вирівняні у поздовжньому напрямку системи утворення аерозолю. Альтернативно капілярний ґніт може включати в себе губкоподібний або піноподібний матеріал у формі стрижня. Стрижень може простягатись у повздовжньому напрямку системи утворення аерозолю. Конструкція ґнота формує множину невеликих отворів або трубок, через які рідина може бути переміщена під дією капілярних сил. Капілярний ґніт може складатися з будь-якого прийнятного матеріалу або комбінації матеріалів. Прикладами прийнятних матеріалів є капілярні матеріали, наприклад, губчасті або спінені матеріали, матеріали на основі кераміки або графіту у формі волокнин або спечених порошків, спінений матеріал з металу або пластику, волокнистий матеріал, наприклад, виготовлений із пряжених або екструдованих волокон, таких як ацетатцелюлозні волокна, поліефірні волокна, волокна на основі зв'язаних поліолефінів, поліетиленові, териленові або поліпропіленові волокна, нейлонові волокна або кераміка. Капілярний ґніт може мати будь-яку прийнятну капілярність та пористість, щоб бути придатним до використання з рідинами, які мають різні фізичні властивості. Рідина має певні фізичні властивості, у тому числі, але без обмеження ними, в'язкість, поверхневий натяг, густину, теплопровідність, температуру кипіння та тиск пари, які допускають переміщення рідини крізь капілярний пристрій під дією капілярних сил. Фізичні властивості рідкого аерозолетвірного субстрату також можуть впливати на характер витікання. У варіанті здійснення, якому віддається перевага, система утворення аерозолю включає в себе пористу вставку, принаймні частково розміщену всередині вмістища для рідини, та капілярний ґніт для вибирання рідкого аерозолетвірного субстрату із вмістища для рідини. У цьому випадку пориста вставка і капілярний ґніт можуть включати в себе однаковий матеріал або різні матеріали. За варіантом, якому віддається перевага, капілярний ґніт розташований так, що простягається у пористу вставку, яка знаходиться всередині вмістища для рідини. За варіантом, якому віддається перевага, капілярний ґніт простягається у по суті центрі пористої вставки. Капілярний ґніт і пориста вставка за варіантом, якому віддається перевага, контактують між собою, оскільки це забезпечує добре переміщення рідини. Капілярний ґніт і пориста вставка можуть бути виконані як єдиний цілісний капілярний елемент, який частково розміщений всередині вмістища для рідини для утримування рідини, і частково простягається назовні із вмістища для рідини для переміщення 2 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 60 рідкого аерозолетвірного субстрату під дією капілярних сил. Альтернативно капілярний ґніт і пориста вставка можуть бути виконані окремо. Якщо система утворення аерозолю включає в себе капілярний ґніт, то засоби запобігання витіканню можуть включати в себе ущільнювальні засоби між вмістищем для рідини та капілярним ґнотом. Такі ущільнювальні засоби, зокрема у поєднанні з пористою вставкою, забезпечують покращене запобігання витіканню. В одному з варіантів здійснення винаходу згадані ущільнювальні засоби включають в себе ущільнювальний матеріал, розташований по суті навколо капілярного ґнота. За варіантом, якому віддається перевага, капілярний ґніт розташований частково всередині вмістища для рідини для контактування у ньому з рідиною. У цьому випадку за варіантом, якому віддається перевага, ущільнювальні засоби включають в себе ущільнювальний матеріал на стику між вмістищем для рідини та капілярним ґнотом. Ущільнювальні засоби можуть мати вигляд ущільнювального кільця. Наявність ущільнювальних засобів може бути особливо важливою у випадку, коли установлена принаймні частково розташована всередині вмістища для рідини пориста вставка, і капілярність пористої вставки відрізняється від капілярності капілярного ґнота. У цьому випадку між пористою вставкою у вмістищі для рідини і капілярним ґнотом виникне капілярність або градієнт капілярних сил, яка(-ий) може примусити рідину переміщуватися із вмістища для рідини до капілярного ґнота. У варіанті здійснення, якому віддається перевага, ущільнювальні засоби створюють шляхом розміщення ґнота у прес-формі і впорскуванням прийнятного ущільнювального матеріалу навколо капілярного ґнота. При розміщенні капілярного ґнота у вмістищі для рідини ущільнювальні засоби розташовують на стику між вмістищем для рідини та капілярним ґнотом. Ущільнювальні засоби за варіантом, якому віддається перевага, по суті щільно закривають будь-який проміжок між вмістищем для рідини та капілярним ґнотом. Таким чином, якщо будьяка рідина почне витікати із вмістища для рідини, то ущільнювальні засоби не допустять витікання будь-якої рідини або зменшать кількість рідини, яка витікає із вмістища для рідини та капілярного ґнота. Якщо ущільнювальні засоби надаються на додаток до пористої вставки, то будь-яка рідина, яка просочується крізь пористу вставку, може утримуватися за допомогою ущільнювальних засобів. Ущільнювальні засоби можуть включати в себе будь-який прийнятний ущільнювальний матеріал або комбінацію ущільнювальних матеріалів. Цей матеріал може бути однаковим або різним із матеріалом вмістища для рідини. За варіантом, якому віддається перевага, система утворення аерозолю має електричне керування. Система утворення аерозолю з електричним керуванням може також включати в себе електричний нагрівач для нагрівання рідкого аерозолетвірного субстрату. Електричний нагрівач може включати в себе єдиний нагрівальний елемент. Альтернативно електричний нагрівач може включати в себе більше ніж один нагрівальний елемент, наприклад, два, або три, або чотири, або п'ять, або шість, або більше нагрівальних елементів. Нагрівальний елемент або нагрівальні елементи можуть бути розташовані так, щоб найбільш ефективно нагрівати аерозолетвірний субстрат. Щонайменше один електричний нагрівальний елемент за варіантом, якому віддається перевага, містить електрорезистивний матеріал. Прийнятні електрорезистивні матеріали охоплюють, але без обмеження ними: напівпровідники, такі як легована кераміка, електропровідна кераміка (така як, наприклад, дисиліцид молібдену), вуглець, графіт, метали, металеві сплави, а також композиційні матеріали, виготовлені з керамічного матеріалу та матеріалу з металічними властивостями. Такі композиційні матеріали можуть містити леговану або нелеговану кераміку. Приклади прийнятної легованої кераміки охоплюють леговані карбіди кремнію. Приклади прийнятних металів охоплюють титан, цирконій, тантал і метали платинової групи. Приклади прийнятних металевих сплавів включають в себе нержавіючу сталь, константан, нікель-, кобальт-, хром-, алюміній-, титан-, цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій-, марганець- та залізовмісні сплави, а також жароміцні сплави на основі нікелю, заліза, кобальту, неіржавіючої сталі, сплав Timetal®, сплави на основі заліза та алюмінію, а також сплави на основі заліза, марганцю та алюмінію. Timetal® є зареєстрованим товарним знаком, який належить Titanium Metals Corporation, 1999 Broadway Suite 4300, Denver, Colorado. До складу композиційних матеріалів електрорезистивний матеріал факультативно може бути введений у вигляді інкапсульованого матеріалу або у вигляді матеріалу вкритого оболонкою з ізолювального матеріалу, або навпаки, залежно від кінетики переносу енергії та бажаних зовнішніх фізико-хімічних властивостей. Нагрівальний елемент може включати в себе металеву піддану травленню фольгу, ізольовану між двома шарами інертного матеріалу. У 3 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 цьому випадку інертний матеріал може включати в себе Kapton®, суцільно поліімідну або слюдяну фольгу. Kapton® є зареєстрованим товарним знаком, який належить E.I. du Pont de Nemours and Company, 1007 Market Street, Wilmington, Delaware 19898, United States of America. Альтернативно щонайменше один електричний нагрівальний елемент може включати в себе інфрачервоний нагрівальний елемент, фотонне джерело або індуктивний нагрівальний елемент. Щонайменше один електричний нагрівальний елемент може мати будь-яку прийнятну форму. Наприклад, щонайменше один електричний нагрівальний елемент може мати форму нагрівального леза. Альтернативно щонайменше один електричний нагрівальний елемент може набувати форми корпусу або основи з окремих частин, які мають різні електропровідні елементи, або форму електрорезистентної металевої трубки. Вмістище для рідини може включати в себе одноразовий нагрівальний елемент. Альтернативно також може бути прийнятним варіант здійснення винаходу, в якому одна або декілька нагрівальних голок або стрижнів простягаються крізь рідкий аерозолетвірний субстрат. Альтернативно щонайменше один електричний нагрівальний елемент може мати вигляд нагрівача із кінцевим диском або являти собою поєднання дископодібного нагрівача з нагрівальними голками або стрижнями. Альтернативно щонайменше один електричний нагрівальний елемент може включати в себе гнучкий лист матеріалу. Інші альтернативні варіанти здійснення винаходу включають в себе нагрівальний дріт або нитку розжарення, - наприклад, дріт із платини, вольфраму, сплаву Ni-Cr (ніхром), або іншого сплаву, або нагрівальну пластину. Факультативно нагрівальний елемент може бути вкладеним у жорсткий несучий матеріал або розміщеним на ньому. Щонайменше один електричний нагрівальний елемент може включати в себе поглинач тепла або нагромаджувач тепла, який містить матеріал, здатний абсорбувати та зберігати тепло, і потім через деякий час вивільнювати це тепло для нагрівання аерозолетвірного субстрату. Поглинач тепла може бути виготовлений з будь-якого прийнятного матеріалу, такого як прийнятний металевий або керамічний матеріал. За варіантом, якому віддається перевага, цей матеріал має велику теплоємність (матеріал накопичення явного тепла), або являє собою матеріал, здатний до абсорбування та вивільнення через деякий час тепла за допомогою оборотного процесу, такого як високотемпературний фазовий перехід. Прийнятні матеріали накопичення явного тепла охоплюють силікагель, глинозем, вуглець, скляний мат, скловолокно, мінеральні матеріали, метал або сплав, такий як алюміній, срібло або свинець, та целюлозний матеріал, такий як папір. Інші прийнятні матеріали, які вивільнюють тепло за допомогою оборотного фазового переходу, охоплюють парафін, ацетат натрію, нафталін, віск, поліетиленоксид, метал, сіль металу, суміш евтектичних солей або сплав. Поглинач тепла або нагромаджувач тепла може бути розташований так, щоб знаходитись у прямому контакті з рідким аерозолетвірним субстратом, і мати змогу передавати накопичене тепло безпосередньо субстрату. В альтернативному варіанті здійснення тепло, збережене у поглиначі тепла або нагромаджувачі тепла, може доставлятися до аерозолетвірного субстрату за допомогою провідника тепла, такого як металева трубка. Щонайменше один нагрівальний елемент може нагрівати аерозолетвірний субстрат за допомогою теплопровідності. Цей нагрівальний елемент може принаймні частково контактувати з субстратом. Альтернативно тепло від нагрівального елемента може бути підведене до субстрату за допомогою теплопровідного елемента. Альтернативно щонайменше один нагрівальний елемент може передавати тепло у вхідне навколишнє повітря, що просмоктується через електронагрівну систему утворення аерозолю при її використанні, яке, в свою чергу, за допомогою конвекції нагріває аерозолетвірний субстрат. Навколишнє повітря може нагріватись перед проходженням через аерозолетвірний субстрат. Альтернативно навколишнє повітря може спочатку просмоктуватись через рідкий субстрат і потім нагріватись. В одному з варіантів здійснення, якому віддається перевага, система утворення аерозолю включає в себе електричний нагрівач та капілярний ґніт. У такому варіанті здійснення винаходу за варіантом, якому віддається перевага, капілярний ґніт розташовують так, що він контактує із рідиною у вмістищі для рідини. Під час користування рідину переміщується із вмістища для рідини до електричного нагрівача під дією капілярних сил у капілярному ґноті. В одному з варіантів здійснення винаходу капілярний ґніт має перший кінець та другий кінець, при цьому перший кінець простягається у вмістище для рідини для контактування у ньому з рідиною, а на другому кінці розташований електричний нагрівач для нагрівання рідини. Коли нагрівач увімкнений, рідина на другому кінці капілярного ґнота випаровується нагрівачем для утворення перенасиченої пари. Перенасичена пара змішується з повітрям та переноситься потоком 4 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 60 повітря. Під час руху потоку повітря пара конденсується у формі аерозолю й аерозоль спрямовується у ротову порожнину споживача. Вмістище для рідини та факультативно капілярний ґніт і нагрівач, можуть бути відокремлюваними від системи утворення аерозолю як єдина деталь. Система утворення аерозолю може також включати в себе щонайменше один електричний контакт для нагрівача. У цьому випадку засоби запобігання витіканню можуть включати в себе ущільнювальні засоби між вмістищем для рідини та щонайменше одним з електричних контактів. В одному з варіантів здійснення винаходу ущільнювальні засоби включають в себе ущільнювальний матеріал, розташований по суті навколо одного або обох електричних контактів. Ущільнювальні засоби можуть бути виконані у вигляді одного або декількох ущільнювальних кілець. В одному з варіантів здійснення винаходу електричні контакти розміщені ззовні вмістища для рідини. У цьому випадку за варіантом, якому віддається перевага, ущільнювальні засоби включають в себе ущільнювальний матеріал біля місця контакту між вмістищем для рідини та електричними контактами. У варіанті здійснення винаходу, якому віддається перевага, ущільнювальні засоби створюються шляхом розміщення кожного електричного контакту у прес-формі і впорскуванням прийнятного ущільнювального матеріалу навколо контакту. Ущільнювальні засоби за варіантом, якому віддається перевага, по суті запобігають протіканню рідини вздовж електричних контактів. Таким чином, якщо будь-яка рідина почне витікати із вмістища для рідини, то ущільнювальні засоби не допустять протікання будь-якої рідини у систему або зменшать кількість рідини, яка протікає у систему. Якщо ущільнювальні засоби між вмістищем для рідини та щонайменше одним із електричних контактів виконані на додаток до ущільнювальних засобів між вмістищем для рідини та капілярним ґнотом, то будьяка рідина, яка не утримується ущільнювальними засобами між вмістищем для рідини та капілярним ґнотом, може бути утримана ущільнювальними засобами між вмістищем для рідини та електричними контактами. Якщо ущільнювальні засоби між вмістищем для рідини та щонайменше одним із електричних контактів виконані на додаток до пористої вставки, то будьяка рідина, яка просочується крізь пористу вставку, може утримуватися за допомогою цих ущільнювальних засобів. Ущільнювальні засоби можуть включати в себе будь-який прийнятний ущільнювальний матеріал. Цей матеріал може бути однаковим або різним із матеріалом вмістища для рідини. Система утворення аерозолю може також включати в себе випарник, з'єднаний з вмістищем для рідини для випаровування рідкого аерозолетвірного субстрату, а засоби запобігання витіканню можуть бути виконані так, щоб не допускати або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини та випарника. В одному із варіантів здійснення, якому віддається перевага, випарник включає в себе капілярний ґніт для вибирання рідкого аерозолетвірного субстрату із вмістища для рідини, капілярний ґніт має перший кінець, який простягається у вмістище для рідини, і другий кінець, протилежний першому кінцю, та електричний нагрівач, призначений для нагрівання рідкого аерозолетвірного субстрату на другому кінці капілярного ґнота. Однак цей винахід не обмежується випарниками з нагрівачем, але може бути застосований в системах утворення аерозолю, в яких пара та одержуваний аерозоль утворюються механічним випарником, наприклад, але без обмеження ними, п'єзо-випарником або пульверизатором, який використовує рідину під тиском. Система утворення аерозолю може включати в себе щонайменше один вхідний отвір для повітря. Система утворення аерозолю може включати в себе щонайменше один вихідний отвір для повітря. Система утворення аерозолю може включати в себе камеру утворення аерозолю, розташовану між вхідним отвором для повітря та вихідним отвором для повітря, так щоб визначати шлях струменя повітря від вхідного отвору для повітря до вихідного отвору для повітря через камеру утворення аерозолю, так щоб переносити аерозоль до вихідного отвору для повітря та у ротову порожнину споживача. Камера утворення аерозолю лише допомагає або сприяє утворенню аерозолю. Система утворення аерозолю може мати електричне керування і крім того включати в себе джерело електроживлення. Система утворення аерозолю може також включати в себе електричні схеми. У одному з варіантів здійснення винаходу електричні схеми включають в себе датчик для виявлення струменя повітря, який свідчить про те, що користувач робить затягування. У такому випадку за варіантом, якому віддається перевага, електричні схеми, виконані так, щоб забезпечувати надходження імпульсу електричного струму до електричного нагрівача у випадку, коли датчик визначає, що користувач робить затягування. За варіантом, 5 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 60 якому віддається перевага, періодичність імпульсу електричного струму встановлюють заздалегідь, залежно від того, яку кількість рідини бажано випаровувати. Задля забезпечення цього згадані електричні схеми є переважно програмовними. Альтернативно електричні схеми можуть включати в себе перемикач із ручним керуванням, за допомогою якого сам споживач ініціює затягування. Періодичність імпульсу електричного струму за варіантом, якому віддається перевага, встановлюють заздалегідь, залежно від того, яку кількість рідини бажано випаровувати. Для забезпечення цього за варіантом, якому віддається перевага, згадані електричні схеми є програмовними. За варіантом, якому віддається перевага, система утворення аерозолю включає в себе корпус. За варіантом, якому віддається перевага, корпус є видовженим. Якщо система утворення аерозолю включає в себе капілярний ґніт, повздовжня вісь капілярного ґнота та повздовжня вісь корпусу можуть бути по суті паралельні. Корпус може включати в себе гільзу та мундштук. У цьому випадку всі складові можуть бути вміщені або у гільзу, або у мундштук. В одному з варіантів здійснення корпус включає в себе знімну вставку, яка включає в себе вмістище для рідини, капілярний ґніт та нагрівач. У такому варіанті здійснення винаходу ці частини системи утворення аерозолю можуть бути відокремлюваними від корпуса як єдина деталь. Це може бути корисним, наприклад, для повторного заповнення або заміни вмістища для рідини. Корпус може включати в себе будь-який прийнятний матеріал або комбінацію матеріалів. Приклади прийнятних матеріалів охоплюють метали, сплави, пластмаси або композиційні матеріали, які містять один або більшу кількість зазначених матеріалів, або ж термопластичні матеріали, прийнятні для харчового або медичного застосування, наприклад, поліпропілен, простий поліефірефіркетон (РЕЕК) та поліетилен. За варіантом, якому віддається перевага, матеріал є легким і некрихким. В одному з варіантів здійснення, якому віддається особлива перевага, система утворення аерозолю, крім того, включає в себе: перший кінець з мундштуком; другий кінець, протилежний першому кінцю; джерело електроживлення та електричні схеми, розташовані на згаданому другому кінці; капілярний ґніт для вибирання рідкого аерозолетвірного субстрату із вмістища для рідини, при цьому капілярний ґніт має перший кінець, який простягається у вмістище для рідини, та другий кінець, протилежний першому кінцю; та електричний нагрівач, з'єднаний з джерелом електроживлення і призначений для нагрівання рідкого аерозолетвірного субстрату на другому кінці капілярного ґнота; причому вмістище для рідини, капілярний ґніт і електричний нагрівач розташовані на згаданому першому кінці системи утворення аерозолю. За варіантом, якому віддається перевага, система утворення аерозолю є портативною. Система утворення аерозолю може бути курильною системою й мати розмір, який є порівнянним із розміром традиційної сигари або сигарети. Загальна довжина курильної системи може становити від приблизно 30 мм до приблизно 150 мм. Зовнішній діаметр курильної системи може становити від приблизно 5 мм до приблизно 30 мм. За варіантом, якому віддається перевага, система утворення аерозолю є курильною системою з електричним керуванням. За другим аспектом цього винаходу запропонований картридж для зберігання рідкого аерозолетвірного субстрату, призначений для використання з системою утворення аерозолю для нагрівання рідкого аерозолетвірного субстрату, цей картридж включає в себе: контейнер для зберігання рідкого аерозолетвірного субстрату; та засоби запобігання витіканню, виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із згаданого контейнера. Картридж може бути застосований із системою утворення аерозолю за першим аспектом цього винаходу. В одному з варіантів здійснення засоби запобігання витіканню включають в себе пористу вставку, принаймні частково розташовану всередині контейнера. Властивості такої пористої вставки вже обговорювалися. Картридж може також включати в себе капілярний ґніт для вибирання рідкого аерозолетвірного субстрату із контейнера. Властивості такого капілярного ґнота вже обговорювалися. Якщо картридж включає в себе капілярний ґніт, то засоби запобігання витіканню можуть включати в себе ущільнювальні засоби між контейнером і капілярним ґнотом. Властивості таких ущільнювальних засобів вже обговорювалися. Картридж може також включати в себе електричний нагрівач для нагрівання рідкого аерозолетвірного субстрату, і цей електричний нагрівач може бути підключений до джерела електроживлення у системі утворення аерозолю. Властивості такого електричного нагрівача вже обговорювалися. 6 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 Картридж може також включати в себе щонайменше один електричний контакт для нагрівача. У цьому випадку засоби запобігання витіканню можуть включати в себе ущільнювальні засоби між контейнером і щонайменше одним з електричних контактів. Властивості таких ущільнювальних засобів вже обговорювалися. Картридж може також включати в себе випарник, з'єднаний з контейнером для випаровування рідкого аерозолетвірного субстрату, а засоби запобігання витіканню можуть бути виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату з контейнера та випарника. В одному із варіантів здійснення, якому віддається перевага, випарник включає в себе капілярний ґніт для вибирання рідкого аерозолетвірного субстрату з контейнера, та згаданий капілярний ґніт має перший кінець, який простягається у контейнер, і другий кінець, протилежний першому кінцю, та електричний нагрівач, призначений для нагрівання рідкого аерозолетвірного субстрату на другому кінці капілярного ґнота. Особливості, розкриті в описі одного з аспектів цього винаходу, можуть бути застосовними до іншого аспекту цього винаходу. Далі цей винахід буде описаний тільки у вигляді прикладу, із посиланнями на супровідні фігури, на яких: Фіг. 1 - один з прикладів системи утворення аерозолю, яка має вмістище для рідини; Фіг. 2 - вид у перспективі вмістища для рідини за одним із варіантів здійснення цього винаходу; Фіг. 3 - схематичний вид перерізу вмістища для рідини, зображеного на Фіг. 2; Фіг. 4 - вид у перспективі пористої вставки, зображеної на Фіг. 3; Фіг. 5 - вид у перспективі вмістища для рідини за іншим варіантом здійснення цього винаходу; Фіг. 6 - схематичний вид перерізу вмістища для рідини, зображеного на Фіг. 5; та Фіг. 7 - схематичний вид перерізу вмістища для рідини, наприклад, вздовж показаної на Фіг. 5 лінії VII-VII. На Фіг. 1 зображений один із прикладів системи утворення аерозолю, яка має вмістище для рідини. На Фіг. 1 система являє собою курильну систему з електричним керуванням. Курильна система 100, зображена на Фіг. 1, включає в себе корпус 101, який має перший кінець, який є мундштучним кінцем 103, та другий кінець, який є корпусним кінцем 105. На корпусному кінці розміщене джерело електроживлення у вигляді батареї 107, електричні схеми у вигляді апаратної схеми 109 та система 111 виявлення затягувань. На мундштучному кінці розташовані вмістище для рідини у вигляді картриджа 113, який вміщує рідину 115, капілярний ґніт 117 та нагрівач 119. Слід зазначити, що нагрівач лише схематично зображений на Фіг. 1. В ілюстративному варіанті здійснення винаходу, зображеному на Фіг. 1, один кінець капілярного ґнота 117 простягається в картридж 113, а другий кінець капілярного ґнота 117 оточений нагрівачем 119. Нагрівач з'єднаний з електричними схемами через контакти 121, які можуть простягатися вздовж зовнішньої сторони картриджа 113 (не показано на Фіг. 1). Крім того, корпус 101 включає в себе вхідний отвір 123 для повітря, вихідний отвір 125 для повітря на мундштучному кінці та камеру 127 утворення аерозолю. Під час користування система функціонує як описано нижче. Рідина 115 переноситься під дією капілярних сил з картриджа 113, а саме з кінця капілярного ґнота 117, який простягається у картридж, до іншого кінця капілярного ґнота 117, який оточений нагрівачем 119. Коли споживач виконує затягування із системи утворення аерозолю крізь вихідний отвір 125 для повітря, навколишнє повітря всмоктується крізь вхідний отвір 123 для повітря. У зображеному на Фіг. 1 варіанті конструкції система 111 виявлення затягувань визначає момент затягування і активує нагрівач 119. Батарея 107 подає імпульс енергії на нагрівач 119 для нагрівання кінця ґнота 117, оточеного нагрівачем. Рідина на цьому кінці ґнота 117 випаровується нагрівачем 119 із утворенням перенасиченої пари. Водночас із цим випарена рідина заміщується новою рідиною, яка переміщується вздовж ґнота 117 під дією капілярних сил. (Це явище інколи називають "підкачуванням"). Утворена перенасичена пара перемішується із повітрям, яке надходить крізь вхідний отвір 123 для повітря, і переноситься цим потоком повітря. У камері 127 утворення аерозолю відбувається конденсація пари з утворенням вдихуваного аерозолю, який переноситься до вихідного отвору 125 для повітря та у ротову порожнину споживача. У зображеному на Фіг. 1 варіанті здійснення апаратна схема 109 та система 111 виявлення затягувань за варіантом, якому віддається перевага, є програмовними. Апаратна схема 109 та система 111 виявлення затягувань можуть бути використані для керування роботою системи утворення аерозолю. 7 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 1 зображений один з прикладів системи утворення аерозолю за цим винаходом. Однак є можливими багато інших прикладів. Система утворення аерозолю лише має включати в себе або вміщувати рідкий аерозолетвірний субстрат, який міститься у вмістищі для рідини, та який-небудь вид засобів запобігання витіканню (які будуть описані далі із посиланнями на Фіг. 27), виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини. Наприклад, система утворення аерозолю не обов'язково повинна мати електричне керування. Наприклад, система утворення аерозолю не обов'язково має бути курильною системою. Крім того, система може не включати в себе нагрівач, у цьому випадку в систему може бути включений інший пристрій для випаровування рідкого аерозолетвірного субстрату. Наприклад, може не надаватися система виявлення затягувань. Замість цього система може керуватися за допомогою ручного активування, наприклад, користувач керує перемикачем, коли робить затягування. Наприклад, існує можливість зміни форми і розміру корпусу в цілому. Крім того, система утворення аерозолю може не включати в себе капілярний ґніт. У такому випадку ця система може включати в себе інший механізм доставки рідини для випаровування. Однак у варіанті, якому віддається перевага, система утворення аерозолю включає в себе капілярний ґніт для вибирання рідини із вмістища для рідини. Капілярний ґніт може виготовлятися з ряду пористих або капілярних матеріалів і за варіантом, якому віддається перевага, має відому, заздалегідь визначену капілярність. Прикладами таких матеріалів є матеріали на основі кераміки або графіту у формі волокнин або спечених порошків. Для пристосування до різних фізичних властивостей рідини, таких як густина, в'язкість, поверхневий натяг та тиск пари, можуть використовуватися ґноти різної пористості. Ґніт повинен бути придатним для доставки потрібної кількості рідини до нагрівача. Як зазначалося вище, за цим винаходом система утворення аерозолю включає в себе засоби запобігання витіканню, виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини. Далі з посиланнями на Фіг. 2-7 буде наведений опис численних варіантів здійснення цього винаходу, в тому числі засобів запобігання витіканню. Ці варіанти здійснення ґрунтуються на прикладі, який зображений на Фіг. 1, хоча вони є застосовними для інших варіантів здійснення систем утворення аерозолю. Зауважимо, що як Фіг. 1 так і Фіг. 2-7 по суті є лише загальними схемами. Зокрема, складові зображені на фігурах без додержання масштабу, і не співвідносяться за розміром ані окремо ані між собою. На Фіг. 2 зображений вид у перспективі вмістища 113 для рідини, капілярного ґнота 117 і нагрівача 119, призначених для включення у склад системи утворення аерозолю за одним із варіантів здійснення винаходу. На Фіг. 2 нагрівач 119 виконаний у вигляді нагрівальної спіралі, яка розташована навколо капілярного ґнота 117 і підтримує його. Електричні ножові контакти 201 з'єднані з кожним кінцем нагрівальної спіралі. Ножові контакти 201 простягаються вздовж зовнішньої поверхні вмістища для рідини у жолобках 203. Фіг. 3 являє собою схематичний вид перерізу вмістища 113 для рідини та капілярного ґнота 117, зображених на Фіг. 2. (Нагрівач 119 та електричні ножові контакти 201 не показані на Фіг. 3 для спрощення.) Як видно на Фіг. 3, вмістище 113 для рідини включає в себе пористу вставку 301. Пориста вставка 301 виконана так, щоб утримувати рідину у вмістищі 113 для рідини. У такий спосіб зменшується кількість вільної рідини, тобто рідини, яка може вільно текти. Установлення такої пористої вставки зменшує ймовірність витікання рідини із вмістища для рідини. Це також покращує переміщення рідини у капілярний ґніт, внаслідок чого мінімізуються втрати рідини, особливо по мірі використання рідини у вмістищі для рідини і спорожнення вмістища для рідини. Пориста вставка включає в себе будь-який матеріал, придатний для утримування рідини. Прикладами придатних матеріалів є капілярний матеріал, наприклад, губчастий або спінений матеріал, спінений матеріал з металу або пластику, волокнистий матеріал, наприклад, виготовлений із пряжених або екструдованих волокон, таких як ацетатцелюлозні волокна, поліефірні волокна, волокна на основі зв'язаних поліолефінів, поліетиленові, териленові або поліпропіленові волокна, нейлонові волокна або кераміка. Фіг. 4 являє собою вид у перспективі пористої вставки 301. У цьому варіанті здійснення пориста вставка 301 виконана у формі циліндричної трубки. Зовнішній розмір D вставки є по суті однаковим із внутрішнім розміром (не показаний) вмістища для рідини. Значення D вибирається таким, щоб пориста вставка по суті заповнювала вмістище для рідини. Це мінімізує кількість вільної рідини, яка може запобігти витіканню та покращити переміщення рідини у капілярний ґніт. Однак пориста вставка не обов'язково має по суті заповнювати вмістище для рідини. 8 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 60 Наприклад, пориста вставка може бути більш короткою або більш вузькою, ніж вмістище для рідини. У цьому варіанті здійснення винаходу внутрішній розмір d вставки є по суті однаковим із діаметром капілярного ґнота 117, так що капілярний ґніт 117 може бути розташований всередині трубчастої пористої вставки з досить щільною посадкою. Цьому варіанту віддається перевага, оскільки в результаті цього пориста вставка контактує з капілярним ґнотом, що уможливлює добре переміщення рідини з пористої вставки у капілярний ґніт. Однак це не є обов'язковим, і внутрішній розмір d вставки може бути більшим, ніж діаметр капілярного ґнота. Капілярний ґніт за варіантом, якому віддається перевага, простягається до дна вмістища для рідини, хоча це не повинно бути обов'язковим. Крім того, пориста вставка за варіантом, якому віддається перевага, простягається до дна вмістища для рідини, хоча це не є обов'язковим. Установлення пористої вставки, як показано на Фіг. 3 та Фіг. 4, зменшує ймовірність витікання із вмістища для рідини абсорбуванням вільної рідини. Тобто, кількість рідини, яка вільно тече, мінімізується, так що витікання не допускається або принаймні зменшується. Крім того пориста вставка може зменшити втрати рідини, оскільки по суті вся рідина, навіть на дні вмістища для рідини, може утримуватися пористою вставкою і переноситися у капілярний ґніт. Отже, пориста вставка зменшує можливість витікання рідини із вмістища для рідини. Однак у тому випадку, якщо рідкий аерозолетвірний субстрат все ж таки витікає із вмістища для рідини, то можуть бути забезпечені додаткові механізми для запобігання витіканню. Це буде описано із посиланнями на Фіг. 5-7. Зображені на Фіг. 5-7 засоби запобігання витіканню можуть також надаватися окремо від пористої вставки. Фіг. 5 являє собою вид у перспективі, подібний до виду у перспективі, зображеного на Фіг. 2. Фіг. 5 являє собою вид у перспективі вмістища 113 для рідини, капілярного ґнота 117 і нагрівача 119, призначених для включення у склад системи утворення аерозолю за другим варіантом здійснення винаходу. Як і на Фіг. 2, на Фіг. 5 нагрівач 119 виконаний у вигляді нагрівальної спіралі, яка розташована навколо капілярного ґнота 117 і підтримує його. Електричні ножові контакти 201 з'єднані з кожним кінцем нагрівальної спіралі. Ножові контакти 201 простягаються вздовж зовнішньої поверхні вмістища для рідини у жолобках 203. Фіг. 6 являє собою схематичний вид перерізу вмістища 113 для рідини та капілярного ґнота 117, зображених на Фіг. 5. (Нагрівач 119 та електричні ножові контакти 201 не показані на Фіг. 6 для спрощення.) Як видно на Фіг. 5-6, у цьому варіанті здійснення також надаються засоби запобігання витіканню у вигляді ущільнення 501. В ілюстрованому на Фіг. 5 та Фіг. 6 варіанті здійснення винаходу ущільнення 501 містить ущільнювальний матеріал на стику між вмістищем 113 для рідини та капілярним ґнотом 117. Ущільнення 501 може формуватися у будь-яку кількість способів. Наприклад, ущільнення може бути застосоване у рідкій формі при складанні вмістища для рідини та капілярного ґнота. Альтернативно ущільнення може бути застосоване у вигляді окремого суцільного кільця ущільнювального матеріалу (О-подібного кільця), яке щільно установлюють поверх капілярного ґнота. У варіанті здійснення, якому віддається перевага, ущільнення може бути створене шляхом розміщення ґнота у прес-формі і впорскуванням прийнятного ущільнювального матеріалу навколо капілярного ґнота. (Цей процес інколи називають "наформовуванням"). Після цього капілярний ґніт може бути розміщений у вмістищі для рідини, так щоб ущільнення розміщувалося на стику між вмістищем для рідини та капілярним ґнотом. Ущільнення 501 по суті щільно закриває або закупорює будь-який проміжок між вмістищем 113 для рідини та капілярним ґнотом 117. Слід зазначити, що електричні ножові контакти 201 за варіантом, якому віддається перевага, розташовані ззовні ущільнення 501, як показано на Фіг. 5. Однак ножові контакти 201 можуть альтернативно бути розташованими під ущільненням 501 або простягатися безпосередньо крізь ущільнення 501. Таким чином, якщо будь-яка рідина почне витікати із вмістища для рідини, то ущільнення 501 не допустить протікання рідини у систему та потенційно - із мундштука. Зображене на Фіг. 5 та Фіг. 6 ущільнення 501 може бути встановлене на додаток до зображеної на Фіг. 2-4 пористої вставки або як альтернатива йому. Ущільнення 501 може включати в себе будь-який придатний ущільнювальний матеріал. За варіантом, якому віддається перевага, ущільнювальний матеріал є м'яким, гнучким, еластичним та непроникним для рідини. Придатними прикладами ущільнювального матеріалу є будь-які еластомери, такі як пластмаси або резини. Матеріал ущільнення 501 може бути однаковим із матеріалом вмістища 113 для рідини. Альтернативно ущільнення 501 може включати в себе матеріал, який відрізняється від матеріалу вмістища для рідини. Ущільнення 501 може також включати в себе капілярний матеріал для утримування будь-якої зібраної рідини. Фіг. 7 являє собою схематичний вид перерізу вмістища для рідини, наприклад, вздовж показаної на Фіг. 5 лінії VII-VII. Зображений на Фіг. 7 варіант здійснення винаходу має невеликі 9 UA 109556 C2 5 10 15 20 25 30 35 40 45 відмінності від варіанта здійснення винаходу, зображеного на Фіг. 5. На Фіг. 7 показана частина вмістища 113 для рідини, яка утворює виступ. Капілярний ґніт 117 показаний розміщеним у вмістищі для рідини 113. Нагрівач 119 та електричні ножові контакти 201 не показані для спрощення. Як і на Фіг. 5, на Фіг. 7 електричні ножові контакти простягаються вздовж зовнішньої поверхні вмістища для рідини у жолобках 203. Однак у зображеному на Фіг. 7 варіанті здійснення винаходу електричні ножові контакти простягаються крізь отвори 701 у корпусі вмістища для рідини. На Фіг. 7 засоби запобігання витіканню виконані у вигляді ущільнень 703. Ущільнення 703 включають в себе ущільнювальний матеріал між вмістищем 113 для рідини та електричними ножовими контактами 201. Зокрема, кожний з електричних ножових контактів простягається крізь отвір у корпусі вмістища для рідини, й біля кожного отвору установлюють ущільнювальний матеріал для того, щоб оточувати електричний ножовий контакт, який простягається крізь цей отвір. Ущільнення 703 можуть формуватися у будь-яку кількість способів. Наприклад, ущільнення можуть бути застосовані у рідкій формі при складанні вмістища для рідини, капілярного ґнота та нагрівача. Альтернативно ущільнення можуть бути застосовані у вигляді суцільних кілець ущільнювального матеріалу, які щільно установлюють поверх кожного електричного ножового контакту перед прикріпленням контактів до вмістища для рідини. Альтернативно ущільнення може бути утворене шляхом розміщення кожного електричного ножового контакту у прес-формі і впорскуванням придатного ущільнювального матеріалу навколо контакту. (Цей процес інколи називають "наформовуванням"). Після цього електричні ножові контакти можуть бути розміщені на вмістищі для рідини, так щоб ущільнення розміщувалися навколо отворів. У показаному на Фіг. 7 варіанті здійснення винаходу ущільнення розташовані по суті навколо електричних ножових контактів. Однак існує можливість установлення ущільнень 703 навіть у випадку, якщо електричні ножові контакти не простягаються крізь отвори у корпусі вмістища для рідини. Наприклад, якщо електричні ножові контакти просто простягаються у жолобках (наприклад, як показано на Фіг. 5), то ущільнювальний матеріал може бути установлений між контактом і вмістищем для рідини. Ущільнювальний матеріал може по суті оточувати або не оточувати контакт. Таким чином, якщо будь-який рідкий аерозолетвірний субстрат почне витікати із вмістища для рідини або з капілярного ґнота в зоні нагрівача та стікати по електричним ножовим контактам, то ущільнення 703 не допустять протікання рідини у систему утворення аерозолю та потенційно - з мундштука. Показані на Фіг. 7 ущільнення 703 можуть бути установлені на додаток до зображеної на Фіг. 2-4 пористої вставки та зображеного на Фіг. 5-6 ущільнення 501, або як альтернатива їм. Крім того, необхідним є установлення лише одного ущільнення. Кожне ущільнення 703 може включати в себе будь-який придатний ущільнювальний матеріал. Цей матеріал може бути однаковим із матеріалом вмістища 113 для рідини. Альтернативно ущільнення 703 може включати в себе матеріал, який відрізняється від матеріалу вмістища для рідини. Якщо також установлене ущільнення 501, то ущільнення 501 та 703 можуть включати в себе однакові або різні матеріали. Якщо установлені два ущільнення 703, то ці два ущільнення 703 можуть включати в себе однакові або різні матеріали. Ущільнення 501 може також включати в себе капілярний матеріал для утримування будь-якої зібраної рідини. Ущільнення 703 можуть включати в себе пластмасовий лист, або плівковий матеріал, або складені шари пластмаси та метала. Отже, за цим винаходом система утворення аерозолю включає в себе засоби запобігання витіканню для того, щоб не допускати або принаймні зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини. Варіанти здійснення засобів запобігання витіканню були описані з посиланнями на Фіг. 2-7. Особливості, наведені в описі одного з варіантів здійснення винаходу, можуть бути також застосовними до іншого варіанта здійснення винаходу. 50 ФОРМУЛА ВИНАХОДУ 55 60 1. Система утворення аерозолю, призначена для нагрівання рідкого аерозолетвірного субстрату, яка включає в себе: вмістище для рідини, призначене для зберігання рідкого аерозолетвірного субстрату; капілярний гніт для вибирання рідкого аерозолетвірного субстрату із вмістища для рідини; та засоби запобігання витіканню, які включають в себе ущільнювальні засоби між згаданими вмістищем для рідини та капілярним гнотом, виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини, причому згадані ущільнювальні засоби включають в себе ущільнювальне кільце. 10 UA 109556 C2 5 10 15 20 25 30 35 40 45 50 55 2. Система утворення аерозолю за п. 1, яка відрізняється тим, що засоби запобігання витіканню додатково включають в себе пористу вставку, принаймні частково розміщену всередині згаданого вмістища для рідини. 3. Система утворення аерозолю за п. 1 або п. 2, яка відрізняється тим, що капілярний гніт частково розміщений всередині вмістища для рідини для контактування з рідиною у цьому вмістищі для рідини. 4. Система утворення аерозолю за п. 3, яка відрізняється тим, що ущільнювальне кільце розміщено на стику між вмістищем для рідини та капілярним гнотом. 5. Система утворення аерозолю за будь-яким із попередніх пунктів, яка відрізняється тим, що має електричне керування та додатково включає в себе електричний нагрівач для нагрівання рідкого аерозолетвірного субстрату. 6. Система утворення аерозолю за п. 5, яка відрізняється тим, що додатково включає в себе щонайменше один електричний контакт для нагрівача, причому засоби запобігання витіканню включають в себе ущільнювальні засоби між вмістищем для рідини та щонайменше одним із цих електричних контактів. 7. Система утворення аерозолю за будь-яким із попередніх пунктів, яка відрізняється тим, що додатково включає в себе випарник, з'єднаний з вмістищем для рідини для випаровування рідкого аерозолетвірного субстрату, причому засоби запобігання витіканню виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини та випарника. 8. Система утворення аерозолю за будь-яким із попередніх пунктів, яка також включає в себе: перший кінець з мундштуком; другий кінець, протилежний першому кінцю; джерело електроживлення та електричну схему, розташовану на згаданому другому кінці; капілярний гніт для вибирання рідкого аерозолетвірного субстрату із вмістища для рідини, при цьому капілярний гніт має перший кінець, який простягається у вмістище для рідини, та другий кінець, протилежний першому кінцю; та електричний нагрівач, з'єднаний з джерелом електроживлення і призначений для нагрівання рідкого аерозолетвірного субстрату на другому кінці капілярного гноту; причому вмістище для рідини, капілярний гніт і електричний нагрівач розташовані на згаданому першому кінці системи утворення аерозолю. 9. Картридж для зберігання рідкого аерозолетвірного субстрату, призначений для використання з системою утворення аерозолю для нагрівання рідкого аерозолетвірного субстрату, який включає в себе: контейнер для зберігання рідкого аерозолетвірного субстрату; та капілярний гніт для вибирання рідкого аерозолетвірного субстрату із вмістища для рідини; та засоби запобігання витіканню, які включають в себе ущільнювальні засоби між вмістищем для рідини та капілярним гнотом, виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із контейнера, причому згадані ущільнювальні засоби включають в себе ущільнювальне кільце. 10. Картридж за п. 9, який відрізняється тим, що засоби запобігання витіканню додатково включають в себе пористу вставку, принаймні частково розміщену всередині згаданого контейнера. 11. Картридж за п. 9 або п. 10, який відрізняється тим, що капілярний гніт частково розміщений всередині вмістища для рідини для контактування з рідиною у цьому вмістищі для рідини. 12. Картридж за п. 11, який відрізняється тим, що ущільнювальне кільце розміщено на стику між вмістищем для рідини та капілярним гнотом. 13. Картридж за будь-яким із пп. 9-12, який відрізняється тим, що додатково включає в себе електричний нагрівач для нагрівання рідкого аерозолетвірного субстрату, і цей електричний нагрівач виконаний так, що може бути підключений до джерела електроживлення у системі утворення аерозолю. 14. Картридж за п. 13, який відрізняється тим, що додатково включає в себе щонайменше один електричний контакт для нагрівача, причому засоби запобігання витіканню включають в себе ущільнювальні засоби між контейнером і щонайменше одним із цих електричних контактів. 15. Картридж за будь-яким із пп. 9-14, який відрізняється тим, що додатково включає в себе випарник, з'єднаний з вмістищем для рідини для випаровування рідкого аерозолетвірного субстрату, причому засоби запобігання витіканню виконані так, щоб запобігати витіканню або зменшувати витікання рідкого аерозолетвірного субстрату із вмістища для рідини та випарника. 11 UA 109556 C2 12 UA 109556 C2 13 UA 109556 C2 14 UA 109556 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
