Формувач оптичних завад засобам ураження, обладнаним оптико-електронними приладами

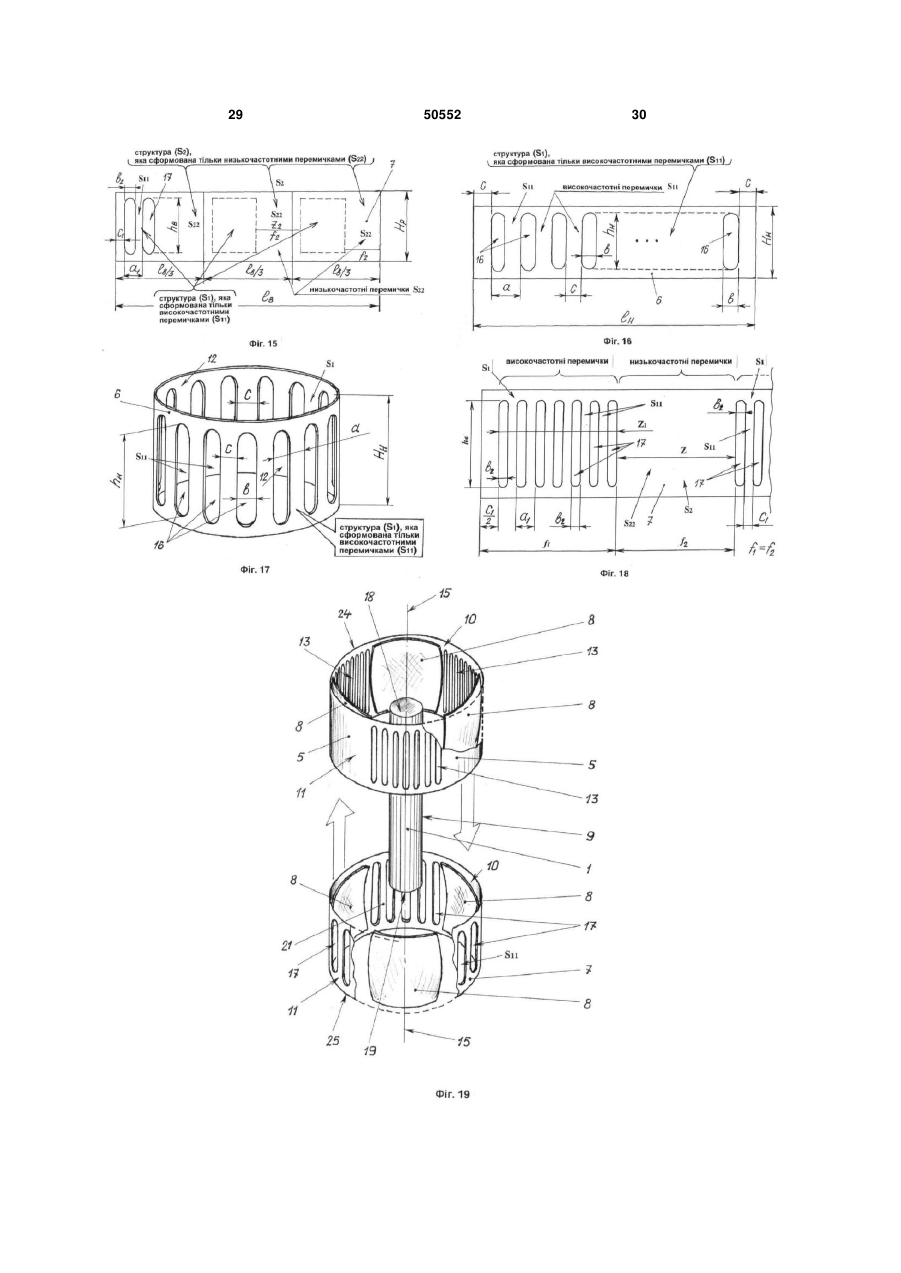

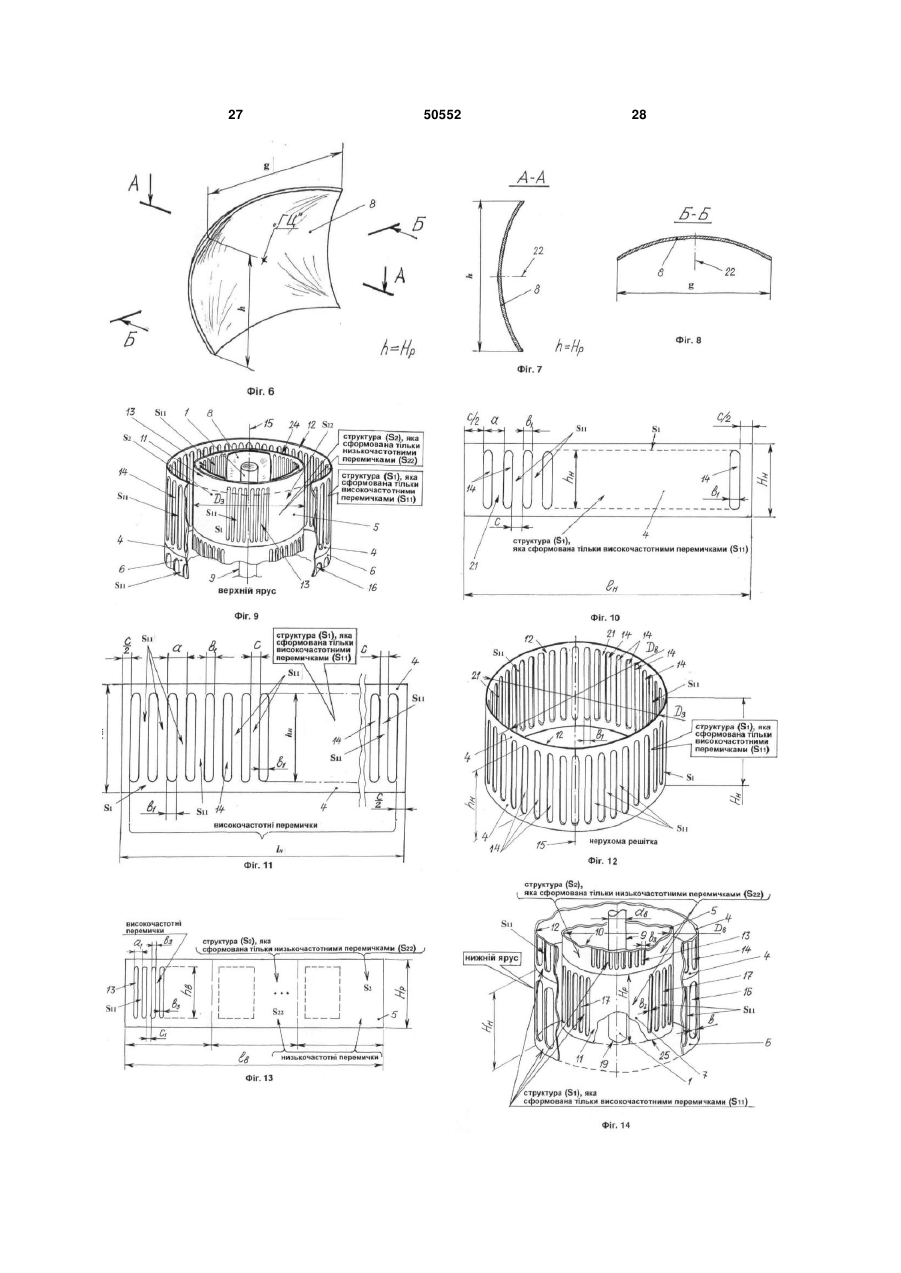

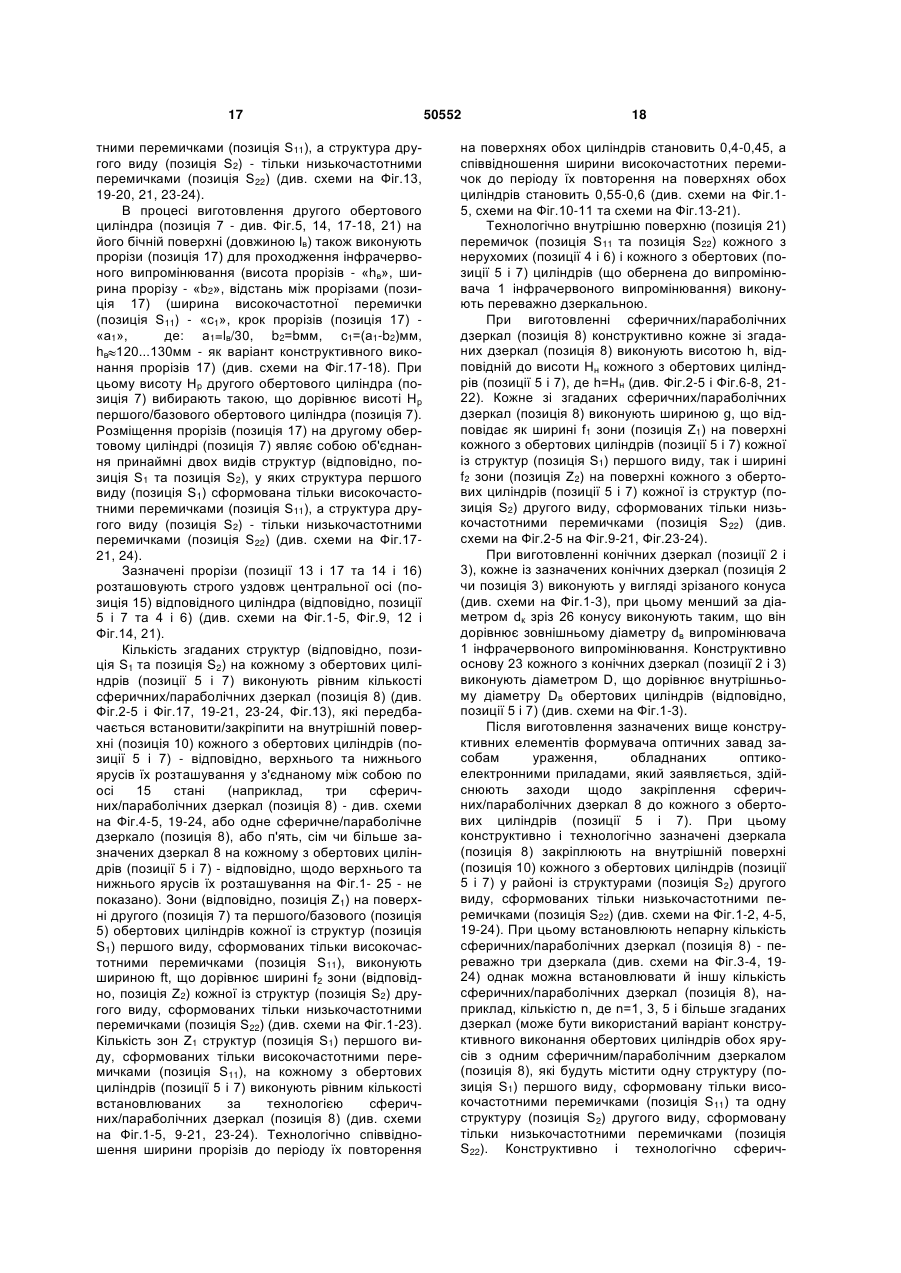

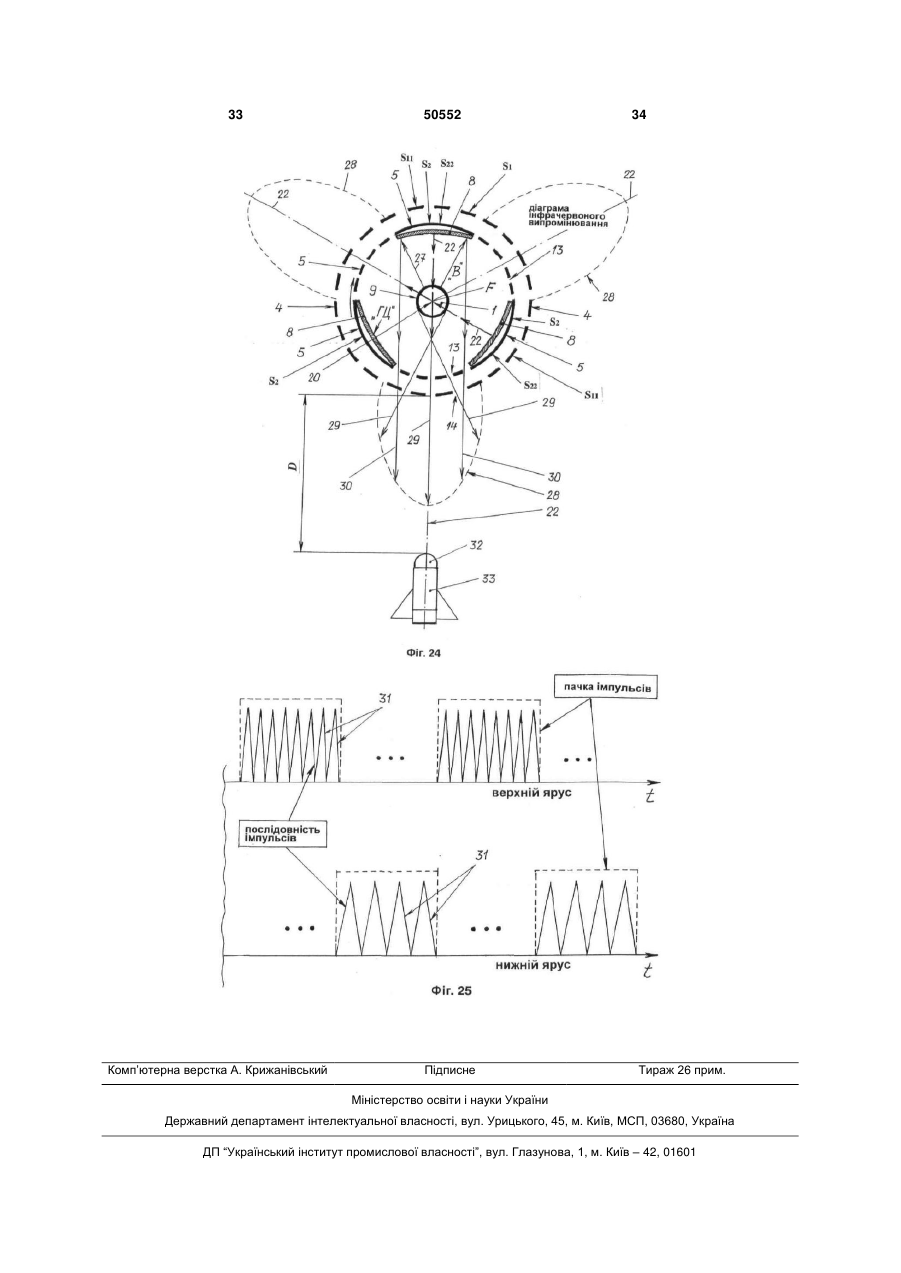

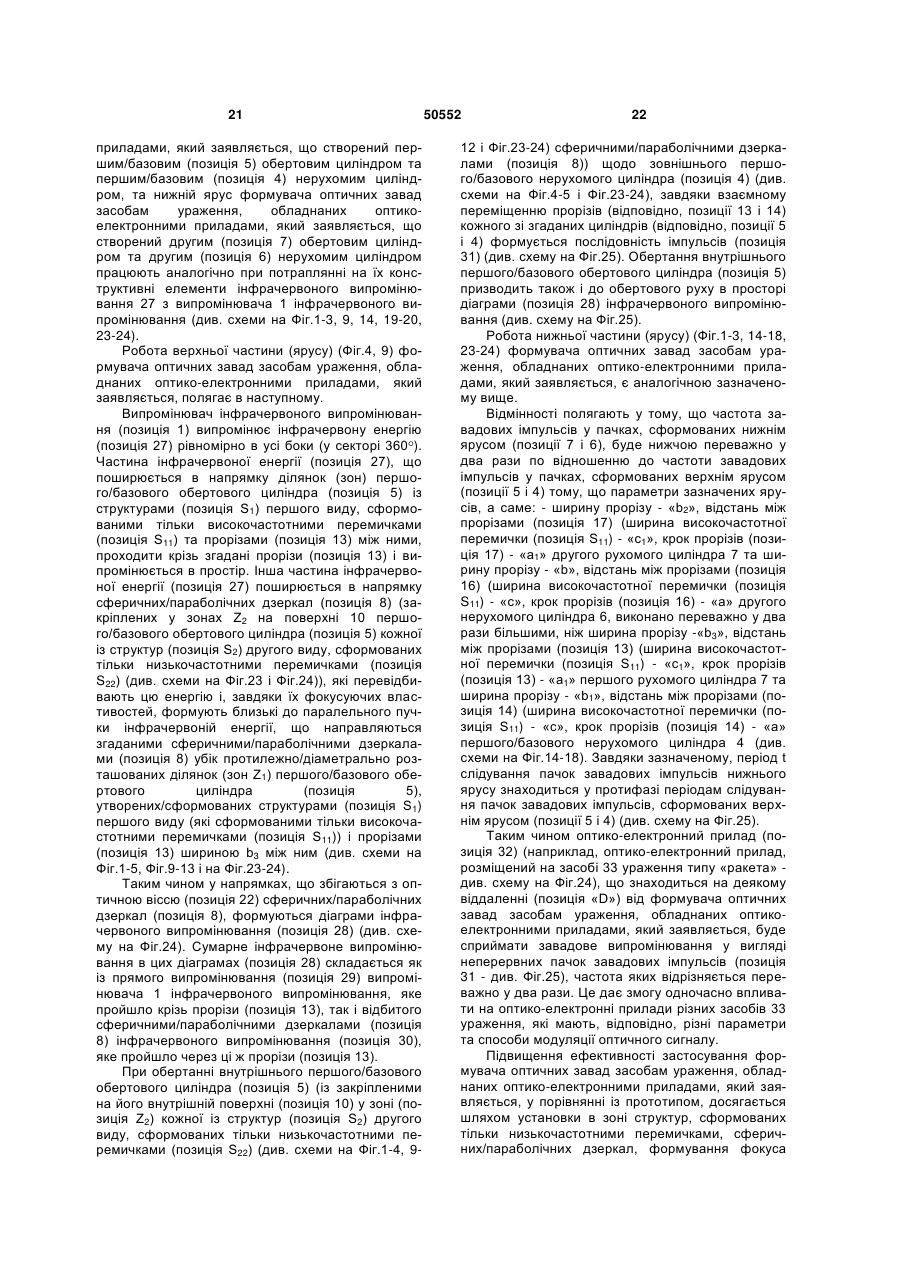

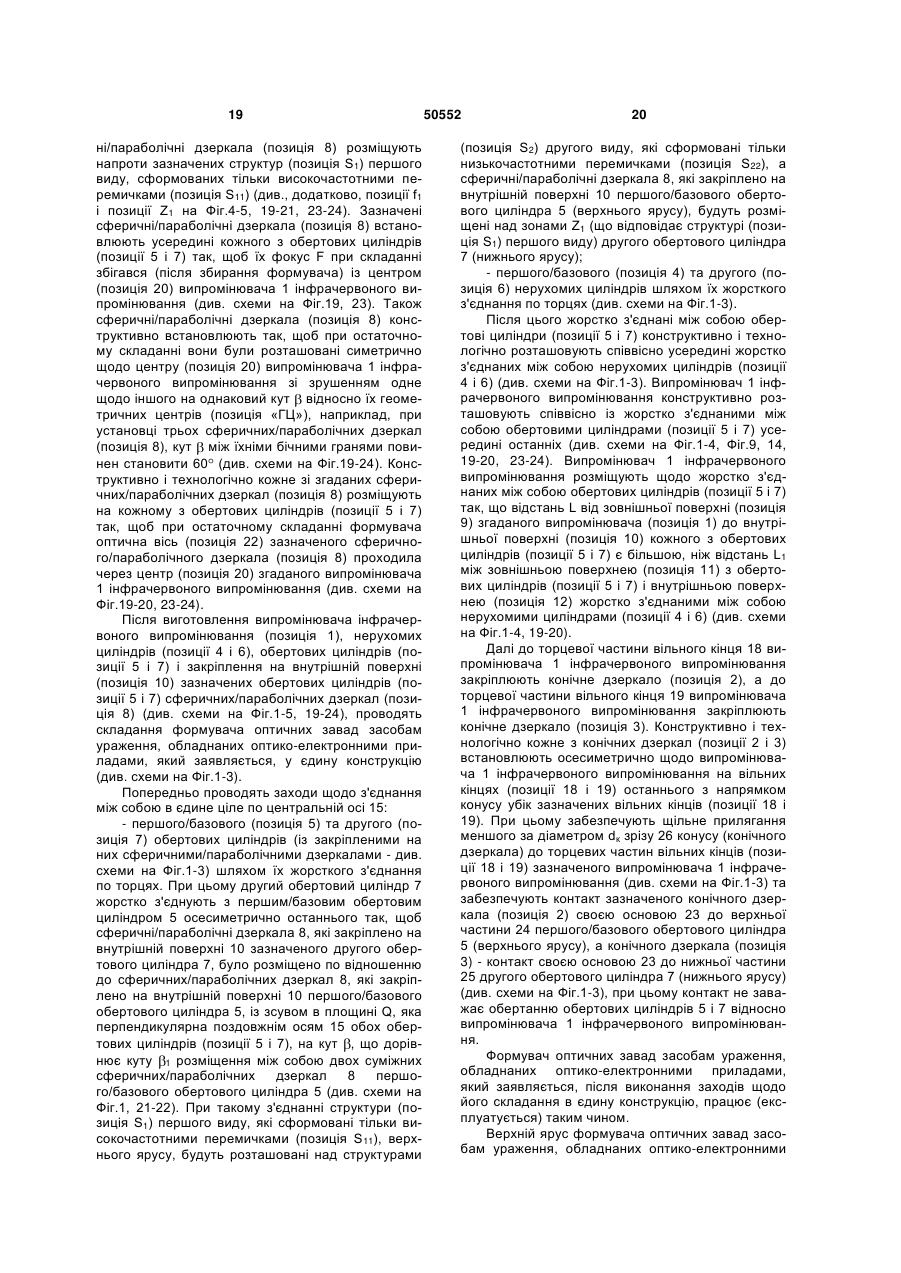

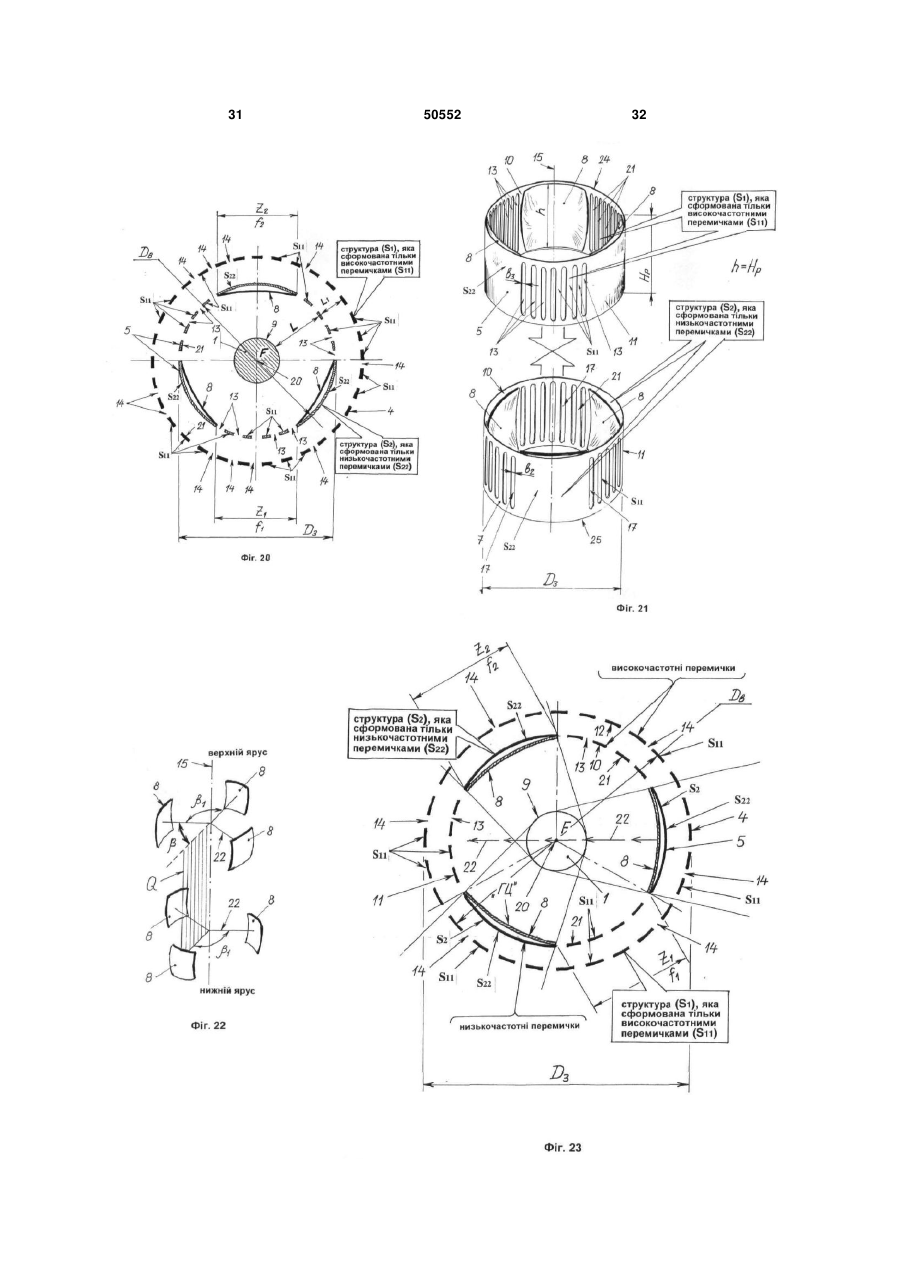

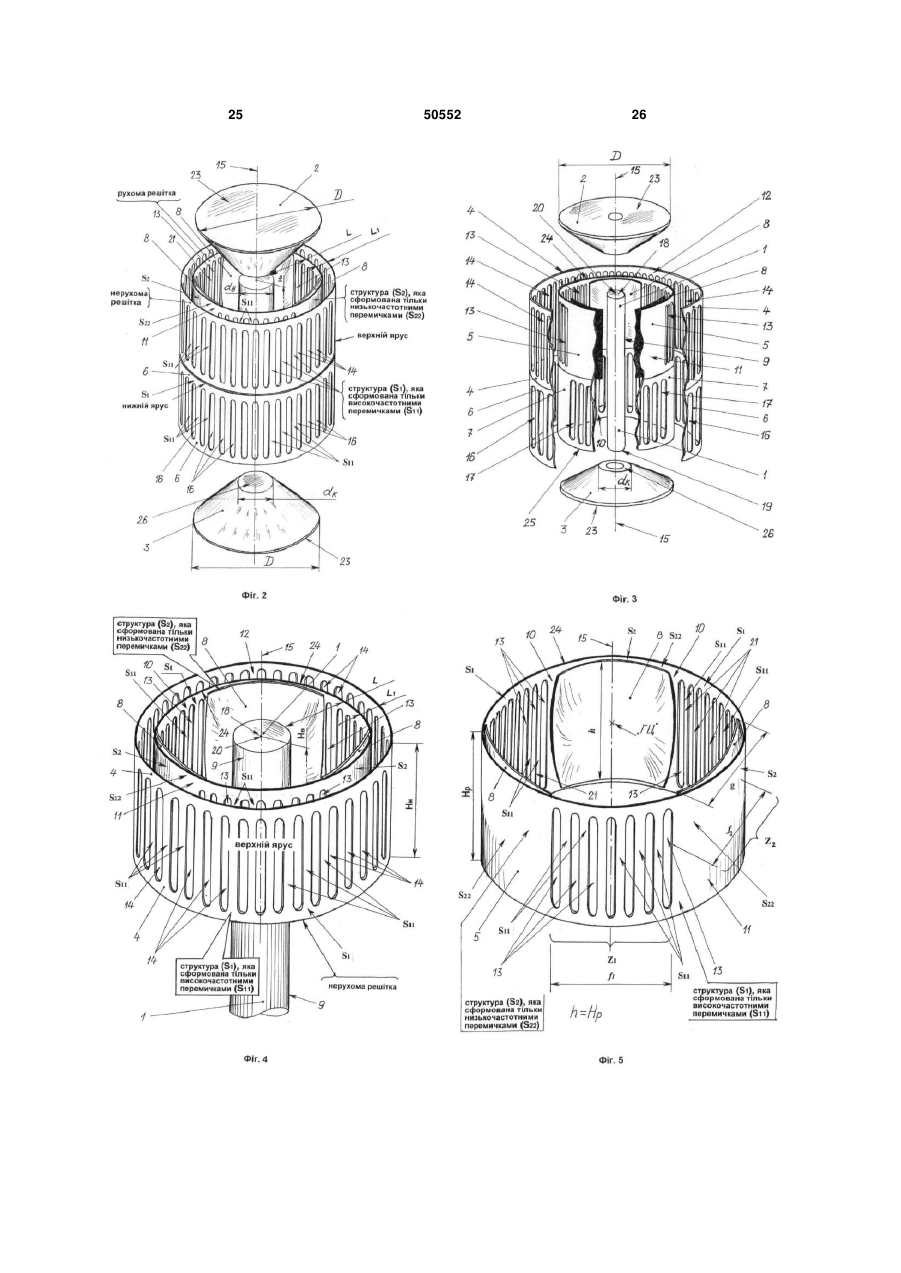

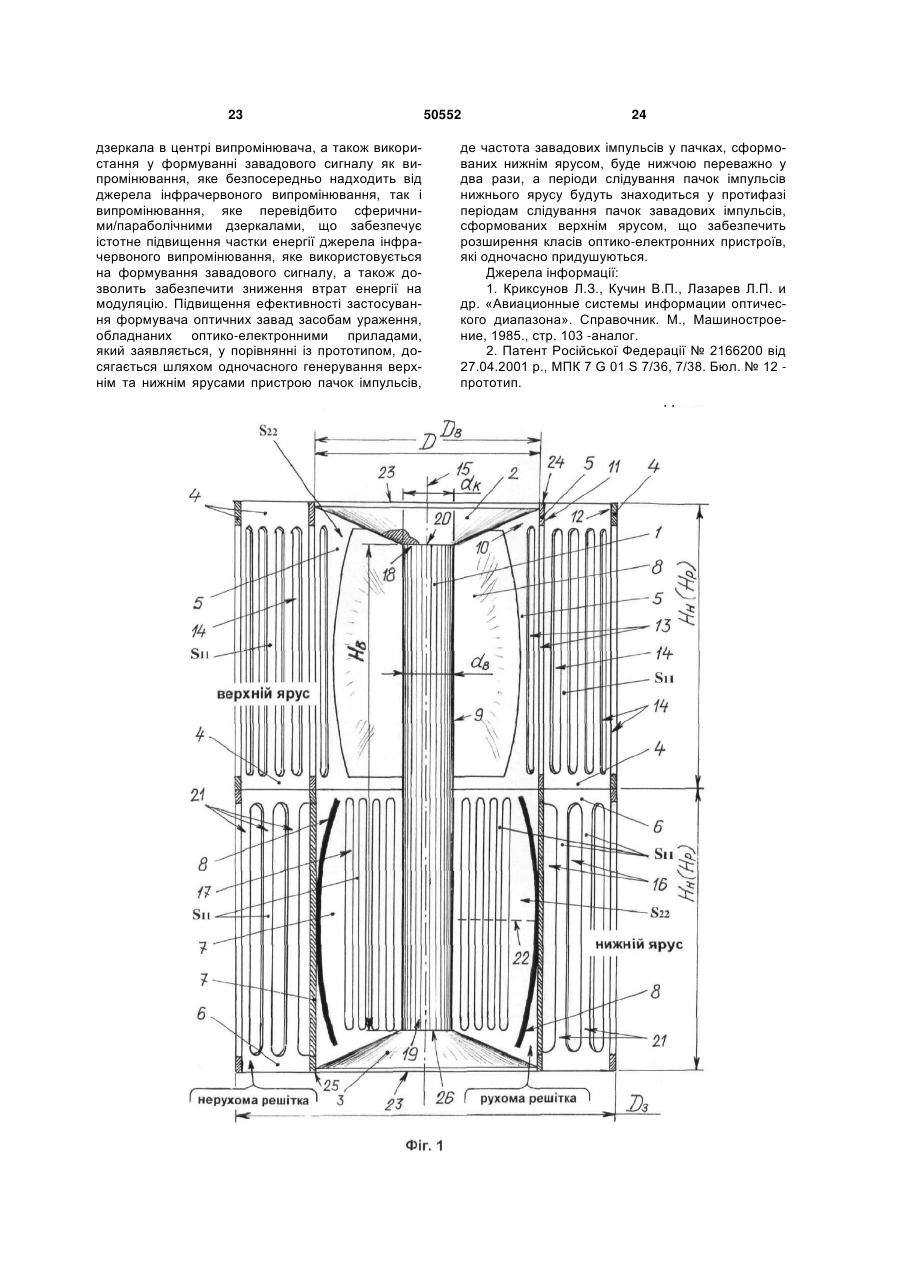

1. Формувач оптичних завад засобам ураження, обладнаним оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, два конічних дзеркала, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщений щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконана більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконані прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовані строго уздовж центральної/поздовжньої осі відповідного циліндра, кожне з конічних дзеркал виконано у вигляді зрізаного конуса, кожне з конічних дзеркал встановлено осесиметрично щодо випромінювача інфрачервоного випромінювання на вільних кінцях останнього з напрямком конусу у бік зазначених вільних кінців, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, у яких структура першого виду сформована тільки високочастотними перемичками, а структура другого виду - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками, який відрізняється тим, що він додатково містить другий нерухомий циліндр, другий обертовий циліндр та сферичні/параболічні дзеркала, при цьому другий нерухомий циліндр та дру 2 (19) 1 3 50552 4 го/базового обертового циліндра, сферичні/параболічні дзеркала закріплені на внутрішній поверхні першого/базового та другого обертових циліндрів в районі структури другого виду, сформованої тільки низькочастотними перемичками, сферичні/параболічні дзеркала першого/базового та другого обертових циліндрів розміщені напроти зазначених структур першого виду, сформованих високочастотними перемичками, зони структур першого виду, сформованих високочастотними перемичками, на обох обертових циліндрах, виконано кількістю, що дорівнює кількості згаданих сферичних/параболічних дзеркал, другий обертовий циліндр жорстко з'єднано з першим/базовим обертовим циліндром осесиметрично щодо останнього так, що сферичні/параболічні дзеркала, які закріплено на внутрішній поверхні зазначеного другого обертового циліндра, розміщено по відношенню до сферичних/параболічних дзеркал, які закріплено на внутрішній поверхні першого/базового обертового циліндра, із зсувом в площині, яка перпендикулярна поздовжнім осям обох обертових циліндрів, на кут, що дорівнює куту розміщення між собою двох суміжних сферичних/параболічних дзеркал першого/базового обертового циліндра, зазначені сферичні/параболічні дзеркала встановлені усередині кожного з обертових циліндрів так, що їх фокус збігається із центром випромінювача інфрачервоного випромінювання, сферичні/параболічні дзеркала кожного з обертових циліндрів встановлено симетрично щодо центру випромінювача інфрачервоного випромінювання зі зрушенням одне щодо іншого на однаковий кут відносно свого геометричного центра, причому перемички на відповідних структурах виконано однаковими за шириною щодо тієї чи іншої структури на кожному з циліндрів обох пар, внутрішня поверхня всіх перемичок обох нерухомих та обох обертових циліндрів виконана дзеркальною, кожне зі згаданих сферичних/параболічних дзеркал виконане висотою, що дорівнює висоті кожного з обертових циліндрів, кожне зі згаданих сферичних/параболічних дзеркал виконане шириною, що відповідає як ширині зони на поверхнях кожного з обертових циліндрів кожної з структур першого виду, сформованих високочастотними перемичками, так і ширині зони на поверхнях кожного з обертових циліндрів кожної із структур другого виду, сформованих низькочастотними перемичками, кожне зі згаданих сферичних/параболічних дзеркал розміщене щодо випромінювача інфрачервоного випромінювання так, що оптична вісь сферичного/параболічного дзеркала проходить через центр згаданого випромінювача інфрачервоного випромінювання, основу кожного з конічних дзеркал виконано діаметром, що дорівнює внутрішньому діаметру обертових циліндрів, співвідношення ширини прорізів та періоду їх повторення на поверхнях обох циліндрів становить 0,4-0,45, а співвідношення ширини високочастотних перемичок та періоду їх повторення на поверхнях обох циліндрів становить 0,55-0,6. 2. Формувач за п. 1, який відрізняється тим, що сферичні/параболічні дзеркала на обох обертових циліндрах виконано кількістю n непарною, переважно кількістю три дзеркала, при n=1, 3, 5 або більше зазначених дзеркал та у рівній кількості щодо кожного із зазначених обертових циліндрів. 3. Формувач за п. 1, який відрізняється тим, що одне із зазначених конічних дзеркал встановлено з контактом своєї основи до верхньої частини першого/базового обертового циліндра, а друге із зазначених конічних дзеркал - з контактом своєї основи до нижньої частини другого обертового циліндра. Корисна модель відноситься до галузі приладобудування, зокрема, до оптико-електронної техніки, а саме, до пристроїв для формування модульованої перешкоди оптико-електронним приладам і може бути використана в станціях оптико-електронного придушення для захисту об'єктів від засобів поразки засобами ураження, що наводяться за допомогою оптико-електронних пристроїв, якими вони обладнані. Відомий пристрій формування модульованих перешкод, що містить випромінювач інфрачервоного випромінювання, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, на бічних поверхнях обох циліндрів виконано прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовано строго уздовж центральної осі відповідного циліндра, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання як нерегулярних структур, сформованих нерегулярними перемичками, так і регулярних структур, сформованих регулярними перемичками, розміщення прорізів на нерухомому циліндрі являє собою тільки регулярні структури, сформовані регулярними перемичками [1]. До недоліків відомого пристрою формування модульованих перешкод відноситься те, що частина енергії, відповідна до періоду переривання і яка складає 50% й більше енергії випромінювача, поглинається модулятором і не використовується для створення завадового сигналу. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, яке обрано за найближчий аналог (прототип) є формувач оптичних завад засобам ураження, обладнаних оптико-електронними приладами, що містить випромінювач інфрачервоного випромінювання, два конічних дзеркала, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташо 5 ваний співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщений щодо обертового циліндра так, що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконана більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконані прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовані строго уздовж центральної/поздовжньої осі відповідного циліндра, кожне з конічних дзеркал виконано у вигляді зрізаного конуса, кожне з конічних дзеркал встановлено осесиметрично щодо випромінювача інфрачервоного випромінювання на вільних кінцях останнього з напрямком конусу убік зазначених вільних кінців, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, у яких структура першого виду сформована тільки високочастотними перемичками, а структура другого виду - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками [2]. До недоліків відомого формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який обраний за найближчий аналог (прототип), відноситься те, що випромінювання, яке попадає на низькочастотні перемички, які виконано у вигляді відбиваючих екранів, не залишає межі пристрою і не бере участь у створенні завадового сигналу, внаслідок чого для формування завадового сигналу використовується менше 50% енергії джерела інфрачервоного випромінювача. До недоліків відомого формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який обраний за найближчий аналог (прототип), відноситься й те, що подавляється тільки один з багатьох класів оптико-електронних пристроїв, а розширення класів неможливе із-за конструктивного виготовлення пристрою, при якому формуються пачки, імпульси в яких слідують тільки з постійною або повільно змінюваною частотою. В основу корисної моделі покладене завдання шляхом усунення недоліків прототипу забезпечити істотне підвищення частки енергії джерела інфрачервоного випромінювання, яке використовується на формування завадового сигналу, зниження втрат енергії на модуляцію і забезпечити розширення класів оптико-електронних пристроїв, які одночасно придушуються. Суть корисної моделі у формувачі оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, що містить випромінювач інфрачервоного випромінювання, два конічних дзеркала, нерухомий і обертовий циліндри, при цьому обертовий циліндр розташований співвісно усередині нерухомого циліндра, випромінювач інфрачервоного випромінювання розташований співвісно з обертовим циліндром усередині останнього, випромінювач інфрачервоного випромінювання розміщений щодо обертового циліндра так, 50552 6 що відстань від зовнішньої поверхні згаданого випромінювача до внутрішньої поверхні обертового циліндра виконана більшою, ніж відстань між зовнішньою поверхнею обертового циліндра та внутрішньою поверхнею нерухомого циліндра, на бічних поверхнях обох циліндрів виконані прорізи для проходження інфрачервоного випромінювання, зазначені прорізи розташовані строго уздовж центральної/поздовжньої осі відповідного циліндра, кожне з конічних дзеркал виконано у вигляді зрізаного конуса, кожне з конічних дзеркал встановлено осесиметрично щодо випромінювача інфрачервоного випромінювання на вільних кінцях останнього з напрямком конусу убік зазначених вільних кінців, причому розміщення прорізів на обертовому циліндрі являє собою об'єднання принаймні двох видів структур, у яких структура першого виду сформована тільки високочастотними перемичками, а структура другого виду - тільки низькочастотними перемичками, розміщення прорізів на нерухомому циліндрі являє собою переважно тільки структуру першого виду, сформовану високочастотними перемичками, полягає в тому, що він додатково містить другий нерухомий циліндр, другий обертовий циліндр та сферичні/параболічні дзеркала. Суть корисної моделі полягає і в тому, що другий нерухомий циліндр та другий обертовий циліндр виконано за висотою, зовнішнім і внутрішнім діаметрами аналогічно, відповідно, першому/базовому нерухомому циліндру та першому/базовому обертовому циліндру, другий нерухомий циліндр виконано таким, що містить тільки структуру першого виду, яка сформована тільки високочастотними перемичками, прорізи між зазначеними високочастотними перемичками на другому нерухомому циліндрі виконано кількістю меншою, ніж кількість прорізів на першому/базовому нерухомому циліндру, прорізи між зазначеними високочастотними перемичками на другому нерухомому циліндрі виконано шириною більшою, ніж ширина прорізів на першому/базовому нерухомому циліндру, другий нерухомий циліндр жорстко з'єднано з першим/базовим нерухомим циліндром осесиметрично щодо останнього так, що зазначений другий нерухомий циліндр є нижнім по відношенню до першого/базового нерухомого циліндра, другий обертовий циліндр виконано таким, що містить як структуру/структури першого виду, кожна з яких сформована тільки високочастотними перемичками, так і структуру/структури другого виду, кожна з яких сформована тільки низькочастотними перемичками, структури першого виду на другому та першому/базовому обертовому циліндрах виконано кількістю, що дорівнює кількості структур другого виду, структури другого виду, які сформовані тільки низькочастотними перемичками, на другому та першому/базовому обертовому циліндрах, виконано непарною кількістю, зони на поверхні другого та першого/базового обертових циліндрів кожної із структур першого виду виконано шириною, що дорівнює ширині зони кожної із структур другого виду, прорізи між зазначеними високочастотними перемичками на другому обертовому циліндрі виконано кількістю меншою, ніж на першо 7 му/базовому обертовому циліндрі, принаймні у два рази, прорізи між зазначеними високочастотними перемичками на другому обертовому циліндрі виконано шириною більшою, ніж на першому/базовому обертовому циліндру, другий обертовий циліндр жорстко з'єднано з першим/базовим обертовим циліндром осесиметрично щодо останнього так, що зазначений другий обертовий циліндр є нижнім по відношенню до першого/базового обертового циліндра, сферичні/параболічні дзеркала закріплені на внутрішній поверхні першого/базового та другого обертових циліндрів в районі структури другого виду, сформованої тільки низькочастотними перемичками, сферичні/параболічні дзеркала першого/базового та другого обертових циліндрів розміщені напроти зазначених структур першого виду, сформованих високочастотними перемичками, зони структур першого виду, сформованих високочастотними перемичками, на обох обертових циліндрах, виконано кількістю, що дорівнює кількості згаданих сферичних/параболічних дзеркал, другий обертовий циліндр жорстко з'єднано з першим/базовим обертовим циліндром осесиметрично останнього так, що сферичні/параболічні дзеркала, які закріплено на внутрішній поверхні зазначеного другого обертового циліндра, розміщено по відношенню до сферичних/параболічних дзеркал, які закріплено на внутрішній поверхні першого/базового обертового циліндра, із зсувом в площині, яка перпендикулярна поздовжнім осям обох обертових циліндрів, на кут, що дорівнює куту розміщення між собою двох суміжних сферичних/параболічних дзеркал першого/базового обертового циліндра, зазначені сферичні/параболічні дзеркала встановлені усередині кожного з обертових циліндрів так, що їх фокус збігається із центром випромінювача інфрачервоного випромінювання, сферичні/параболічні дзеркала кожного з обертових циліндрів встановлено симетрично щодо центру випромінювача інфрачервоного випромінювання зі зрушенням одне щодо іншого на однаковий кут відносно свого геометричного центру. Суть корисної моделі полягає також і в тому, що перемички на відповідних структурах виконано однаковими за шириною щодо тієї чи іншої структури на кожному з циліндрів обох пар, внутрішня поверхня всіх перемичок обох нерухомих та обох обертових циліндрів виконана дзеркальною, кожне зі згаданих сферичних/параболічних дзеркал виконане висотою, що дорівнює висоті кожного з обертових циліндрів, кожне зі згаданих сферичних/параболічних дзеркал виконане шириною, що відповідає як ширині зони на поверхнях кожного з обертових циліндрів кожної з структур першого виду, сформованих високочастотними перемичками, так і ширині зони на поверхнях кожного з обертових циліндрів кожної із структур другого виду, сформованих низькочастотними перемичками, кожне зі згаданих сферичних/параболічних дзеркал розміщене щодо випромінювача інфрачервоного випромінювання так, що оптична вісь сферичного/параболічного дзеркала проходить через центр згаданого випромінювача інфрачервоного випромінювання, основу кожного з конічних дзер 50552 8 кал виконано діаметром, що дорівнює внутрішньому діаметру обертових циліндрів, співвідношення ширини прорізів до періоду їх повторення на поверхнях обох циліндрів становить 0,4-0,45, а співвідношення ширини високочастотних перемичок до періоду їх повторення на поверхнях обох циліндрів становить 0,55-0,6. Новим в корисній моделі є те, що сферичні/параболічні дзеркала на обох обертових циліндрах виконано кількістю п непарною, переважно кількістю три дзеркала, при n=1, 3, 5 або більше зазначених дзеркал та у рівній кількості щодо кожного із зазначених обертових циліндрів, одне із зазначених конічних дзеркал встановлено з контактом своєї основи до верхньої частини першого/базового обертового циліндра, а друге із зазначених конічних дзеркал - з контактом своєї основи до нижньої частини другого обертового циліндра. Порівняльний аналіз технічного рішення із прототипом дозволяє зробити висновок, що формувач оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, відрізняється тим, що він додатково містить другий нерухомий циліндр, другий обертовий циліндр, та сферичні/параболічні дзеркала, при цьому другий нерухомий циліндр та другий обертовий циліндр виконано за висотою, зовнішнім і внутрішнім діаметрами аналогічно, відповідно, першому/базовому нерухомому циліндру та першому/базовому обертовому циліндру, другий нерухомий циліндр виконано таким, що містить тільки структуру першого виду, яка сформована тільки високочастотними перемичками, прорізи між зазначеними високочастотними перемичками на другому нерухомому циліндрі виконано кількістю меншою, ніж кількість прорізів на першому/базовому нерухомому циліндру, прорізи між зазначеними високочастотними перемичками на другому нерухомому циліндрі виконано шириною більшою, ніж ширина прорізів на першому/базовому нерухомому циліндру, другий нерухомий циліндр жорстко з'єднано з першим/базовим нерухомим циліндром осесиметрично щодо останнього так, що зазначений другий нерухомий циліндр є нижнім по відношенню до першого/базового нерухомого циліндра, другий обертовий циліндр виконано таким, що містить як структуру/структури першого виду, кожна з яких сформована тільки високочастотними перемичками, так і структуру/структури другого виду, кожна з яких сформована тільки низькочастотними перемичками, структури першого виду на другому та першому/базовому обертовому циліндрах виконано кількістю, що дорівнює кількості структур другого виду, структури другого виду, які сформовані тільки низькочастотними перемичками, на другому та першому/базовому обертовому циліндрах, виконано непарною кількістю, зони на поверхні другого та першого/базового обертових циліндрів кожної із структур першого виду виконано шириною, що дорівнює ширині зони кожної із структур другого виду, прорізи між зазначеними високочастотними перемичками на другому обертовому циліндрі виконано кількістю меншою, ніж на першому/базовому обертовому циліндрі, принаймні у два 9 рази, прорізи між зазначеними високочастотними перемичками на другому обертовому циліндрі виконано шириною більшою, ніж на першому/базовому обертовому циліндру, другий обертовий циліндр жорстко з'єднано з першим/базовим обертовим циліндром осесиметрично щодо останнього так, що зазначений другий обертовий циліндр є нижнім по відношенню до першого/базового обертового циліндра, сферичні/параболічні дзеркала закріплені на внутрішній поверхні першого/базового та другого обертових циліндрів в районі структури другого виду, сформованої тільки низькочастотними перемичками, сферичні/параболічні дзеркала першого/базового та другого обертових циліндрів розміщені напроти зазначених структур першого виду, сформованих високочастотними перемичками, зони структур першого виду, сформованих високочастотними перемичками, на обох обертових циліндрах, виконано кількістю, що дорівнює кількості згаданих сферичних/параболічних дзеркал, другий обертовий циліндр жорстко з'єднано з першим/базовим обертовим циліндром осесиметрично останнього так, що сферичні/параболічні дзеркала, які закріплено на внутрішній поверхні зазначеного другого обертового циліндра, розміщено по відношенню до сферичних/параболічних дзеркал, які закріплено на внутрішній поверхні першого/базового обертового циліндра, із зсувом в площині, яка перпендикулярна поздовжнім осям обох обертових циліндрів, на кут, що дорівнює куту розміщення між собою двох суміжних сферичних/параболічних дзеркал першого/базового обертового циліндра, зазначені сферичні/параболічні дзеркала встановлені усередині кожного з обертових циліндрів так, що їх фокус збігається із центром випромінювача інфрачервоного випромінювання, сферичні/параболічні дзеркала кожного з обертових циліндрів встановлено симетрично щодо центру випромінювача інфрачервоного випромінювання зі зрушенням одне щодо іншого на однаковий кут відносно свого геометричного центру, причому перемички на відповідних структурах виконано однаковими за шириною щодо тієї чи іншої структури на кожному з циліндрів обох пар, внутрішня поверхня всіх перемичок обох нерухомих та обох обертових циліндрів виконана дзеркальною, кожне зі згаданих сферичних/параболічних дзеркал виконане висотою, що дорівнює висоті кожного з обертових циліндрів, кожне зі згаданих сферичних/параболічних дзеркал виконане шириною, що відповідає як ширині зони на поверхнях кожного з обертових циліндрів кожної з структур першого виду, сформованих високочастотними перемичками, так і ширині зони на поверхнях кожного з обертових циліндрів кожної із структур другого виду, сформованих низькочастотними перемичками, кожне зі згаданих сферичних/параболічних дзеркал розміщене щодо випромінювача інфрачервоного випромінювання так, що оптична вісь сферичного/параболічного дзеркала проходить через центр згаданого випромінювача інфрачервоного випромінювання, основу кожного з конічних дзеркал виконано діаметром, що дорівнює внутрішньому діаметру обертових циліндрів, співвідно 50552 10 шення ширини прорізів до періоду їх повторення на поверхнях обох циліндрів становить 0,4-0,45, а співвідношення ширини високочастотних перемичок до періоду їх повторення на поверхнях обох циліндрів становить 0,55-0,6, сферичні/параболічні дзеркала на обох обертових циліндрах виконано кількістю п непарною, переважно кількістю три дзеркала, при n=1, 3, 5 або більше зазначених дзеркал та у рівній кількості щодо кожного із зазначених обертових циліндрів, одне із зазначених конічних дзеркал встановлено з контактом своєї основи до верхньої частини першого/базового обертового циліндра, а друге із зазначених конічних дзеркал - з контактом своєї основи до нижньої частини другого обертового циліндра. Таким чином, формувач оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана конструктивно-компонувальна схема формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, на Фіг.2 показана схема конструктивного виконання формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на виді ¾ зверху (з показом конічних дзеркал), на Фіг.3 показана схема компонування формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, із конструктивних елементів, на Фіг.4 показана схема розташування нерухомого циліндра (який є першим/базовим) і обертового циліндра (який є першим/базовим), відносно випромінювача інфрачервоного випромінювання (у верхньому ярусі), на Фіг.5 показана конструктивно-компонувальна схема рухомого циліндра (верхнього або нижнього ярусу), на Фіг.6 показана схема загального вигляду сферичного/параболічного дзеркала на виді – ¾ спереду, на Фіг.7-8 показане сферичне/параболічне дзеркало в перетинах, відповідно, у перетині А-А та в перетині Б-Б, на Фіг.9 показана схема компонування верхнього ярусу формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, з нерухомого циліндра (який є першим/базовим) і обертового циліндра (який є першим/базовим) відносно випромінювача інфрачервоного випромінювання, на Фіг.10-11 показане розгорнення нерухомого циліндра (який є першим/базовим), який розміщено в верхньому ярусі формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, з показом його даних, на Фіг.12 показано загальний вигляд нерухомого циліндра (верхнього або нижнього ярусів), на Фіг.13 показана схема розміщення на бічній поверхні обертового циліндра (який є першим/базовим), який розміщено в верхньому ярусі формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, об'єднання структур другого виду, сформованих низькочастотними перемичками, і структур першого виду, сформованих високочастотними перемичка 11 ми, на Фіг.14 показана схема компонування нижнього ярусу формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, з другого нерухомого циліндра і другого обертового циліндра відносно випромінювача інфрачервоного випромінювання, на Фіг.15 показана схема розміщення на бічній поверхні другого обертового циліндра, який розміщено в нижньому ярусі формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, об'єднання структур другого виду, сформованих низькочастотними перемичками, і структур першого виду, сформованих високочастотними перемичками, на Фіг.16-17 показане розгорнення другого нерухомого циліндра нижнього ярусу з показом об'єднання структур першого виду, сформованих тільки високочастотними перемичками, і даних зазначеного циліндра, на Фіг.18 показане розгорнення другого обертового циліндра, що знаходиться в нижньому ярусі формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, на Фіг.19 показана схема конструктивного виконання формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, на виді ¾ зверху (з показом розташування сферичних/параболічних дзеркал (в одному з ярусів) відносно випромінювача інфрачервоного випромінювання та структур першого і другого виду, на Фіг.20 показана схема розміщення прорізів на обертовому циліндрі, які являють собою об'єднання принаймні двох видів структур (відповідно, структура S1 та структура S2), де структура першого виду S1 сформована тільки високочастотними перемичками S11, а структура другого виду S2 сформована тільки низькочастотними перемичками S22, на Фіг.21 показана схема з'єднання між собою в єдину конструкцію обертових циліндрів верхнього і нижнього ярусів (з показом розміщення сферичних/параболічних дзеркал відносно ярусів), на Фіг.22 показана схема розташування між собою комплекту сферичних/параболічних дзеркал відносно ярусів (з показом зсуву на відповідний кут), на Фіг.23 показана схема розміщення сферичних/параболічних дзеркал на внутрішній поверхні обертового циліндра щодо випромінювача інфрачервоного випромінювання з показом роботи зазначених дзеркал, на Фіг.24 показана схема формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, що пояснює його роботу щодо оптичного приладу, розташованого на засобі ураження, на Фіг.25 показана схема формування послідовності імпульсів (через прорізи при взаємному переміщенні прорізів при обертанні внутрішніх (рухомих) циліндрів відносно нерухомо розташованих зовнішніх циліндрів, відповідно, у верхньому і нижньому ярусах) у пачки імпульсів. Формувач оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, містить (як варіант конструктивного виконання див. Фіг.1-24) випромінювач інфрачервоного випромінювання (позиція 1), два конічних дзеркала (відповідно, позиції 2 та 3), 50552 12 нерухомий (позиція 4) циліндр, (який є першим/базовим), обертовий (позиція 5) циліндр, (який є першим/базовим), додатковий другий нерухомий циліндр (позиція 6), додатковий другий обертовий циліндр (позиція 7) та сферичні/параболічні дзеркала (позиція 8) (див. схеми на Фіг.6-8). Конструктивно і технологічно перший/базовий обертовий циліндр 5 розташований співвісно усередині першого/базового нерухомого циліндра 4 (див. схеми на Фіг.1-2). Випромінювач 1 інфрачервоного випромінювання розташований співвісно з першим/базовим обертовим циліндром 5 усередині останнього (див. схеми на Фіг.1-4, 9, 14, 19-20, 23-24). Зазначений випромінювач 1 інфрачервоного випромінювання розміщений щодо першого/базового обертового циліндра 5 так, що відстань L від зовнішньої поверхні 9 згаданого випромінювача 1 до внутрішньої поверхні 10 першого/базового обертового циліндра 5 виконана більшою, ніж відстань L1 між зовнішньою поверхнею 11 першого/базового обертового циліндра 5 та внутрішньою поверхнею 12 першого/базового нерухомого циліндра 4 (див. схеми на Фіг.2, 4, 20). Конструктивно і технологічно на бічних поверхнях обох перших/базових циліндрів (відповідно, позиції 5 і 4) виконані прорізи (відповідно, позиція 13 і 14) для проходження інфрачервоного випромінювання (позиція «В») (див. схему на Фіг.24), при цьому зазначені прорізи (відповідно, позиція 13 і 14) розташовані строго уздовж центральної/поздовжньої осі 15 відповідного циліндра (відповідно, позиції 5 і 4) (див. схеми на фіг. 1-5, 9-18, 21). Конструктивно і технологічно розміщення прорізів 13 на першому/базовому обертовому циліндрі 5 являє собою об'єднання принаймні двох видів структур (відповідно, позиція S1 та позиція S2), у яких структура (позиція S1) першого виду сформована тільки високочастотними перемичками (відповідно, позиція S11 - між зазначеними прорізами 13), а структура (позиція S2) другого виду - тільки низькочастотними перемичками (відповідно, позиція S22) (див. схеми на Фіг.1-4 і Фіг.11-12, а також Фіг.5, 17-18, 21). Розміщення прорізів (позиція 14) на першому/базовому нерухомому циліндрі (позиція 4) являє собою переважно тільки структуру першого виду (відповідно, позиція S1), сформовану високочастотними перемичками (відповідно, позиція S11) (див. схеми на Фіг.1-4 і Фіг.11-12). Конструктивно і технологічно другий нерухомий циліндр 6 та другий обертовий циліндр 7 виконано за висотою Н, зовнішнім (позиція D3) і внутрішнім (позиція Dв) діаметрами аналогічно, відповідно, першому/базовому нерухомому циліндру 4 та першому/базовому обертовому циліндру 5 (див. схеми на Фіг.1-2, 14). Зазначений другий нерухомий циліндр 6 жорстко з'єднано з першим/базовим нерухомим циліндром 4 осесиметрично щодо останнього так, що зазначений другий нерухомий циліндр 6 є нижнім по відношенню до першого/базового нерухомого циліндра 4 (див. схеми на Фіг.1-3, 14). Другий обертовий циліндр 7 жорстко з'єднано з першим/базовим обертовим циліндром 5 осесиметрично щодо останнього так, що зазначений другий обертовий циліндр 7 є ниж 13 нім по відношенню до першого/базового обертового циліндра 5 (див. схеми на Фіг.1-3, 14, 21). Конструктивно і технологічно другий нерухомий циліндр 6 виконано таким, що містить тільки структуру (позиція S1) першого виду, яка сформована тільки високочастотними перемичками (позиція S11). Прорізи 16 між зазначеними високочастотними перемичками (позиція S11) на другому нерухомому циліндрі 6 виконано кількістю меншою, ніж кількість прорізів 14 на першому/базовому нерухомому циліндрі 4 (див. схеми на Фіг.1-5, 14-16). Прорізи 16 між зазначеними високочастотними перемичками (позиція S11) на другому нерухомому циліндрі 6 виконано шириною b більшою, ніж ширина b1 прорізів 14 на першому/базовому нерухомому циліндрі 4 (див. схеми на Фіг.1-4, 9-18). Конструктивно і технологічно другий обертовий циліндр 7 виконано таким, що містить як структуру/структури (позиція S1) першого виду, кожна з яких сформована тільки високочастотними перемичками (позиція S11), так і структуру/структури (позиція S2) другого виду, кожна з яких сформована тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.1-3, 16-18, 19-21, 23-24). Структури (позиція S1) першого виду на другому (позиція 7) та першому/базовому (позиція 5) обертових циліндрах виконано кількістю, що дорівнює кількості структур (позиція S2) другого виду (див. схеми на Фіг.1-3, 16-18, 19-21, 23-24). Структури (позиція S2) другого виду, які сформовані тільки низькочастотними перемичками (позиція S22), на другому (позиція 7) та першому/базовому (позиція 5) обертових циліндрах, виконано непарною кількістю (наприклад, три, п'ять, сім та більше) (кількість «три» - див. схеми на Фіг.5, 19-21, 23-24). Зони (відповідно, позиція Z1) на поверхні другого (позиція 7) та першого/базового (позиція 5) обертових циліндрів кожної із структур (позиція S1) першого виду виконано шириною f1, що дорівнює ширині f2 зони (відповідно, позиція Z2) кожної із структур (позиція S2) другого виду (див. схеми на Фіг.9-18). Конструктивно і технологічно прорізи 17 між зазначеними високочастотними перемичками (позиція S11) на другому обертовому циліндрі 7 виконано кількістю меншою, ніж на першому/базовому обертовому циліндрі 5, принаймні у два рази (наприклад, якщо кількість прорізів 13 на першому/базовому обертовому циліндрі 5 дорівнює восьми, то кількість прорізів 17 на другому обертовому циліндрі 7 повинна дорівнювати чотирьом) - див. схеми на Фіг.9-16. Зазначені прорізи 17 між зазначеними високочастотними перемичками (позиція S11) на другому обертовому циліндрі 7 виконано шириною b2 більшою, ніж на першому/базовому обертовому циліндрі 5 (де b3 - ширина прорізів 13 на першому/базовому обертовому циліндрі 5) - див. схеми на Фіг.9-18 . Конструктивно і технологічно кожне з двох конічних дзеркал (відповідно, позиція 2 і 3) виконано у вигляді зрізаного конуса - з діаметрами, відповідно, меншим dк, і більшим D (див. схеми на Фіг.13). Технологічно кожне з конічних дзеркал (відповідно, позиція 2 і 3) встановлено осесиметрично щодо випромінювача 1 інфрачервоного випромі 50552 14 нювання на вільних кінцях (позиції 18 і 19) останнього з напрямком конусу убік зазначених вільних кінців (див. схеми на Фіг.1-3). При цьому менша за діаметром (позиція сік) частина зрізаного конуса (кожного з двох конічних дзеркал (відповідно, позиція 2 і 3)) виконана такою, що збігається торцевими частинами вільних кінців (позиції 18 і 19) випромінювача 1 інфрачервоного випромінювання (див. схеми на Фіг.1-3) - як варіант конструктивного виконання. Конструктивно і технологічно сферичні/параболічні дзеркала 8 закріплені на внутрішній поверхні 10 першого/базового (позиція 5) та другого (позиція 7) обертових циліндрів в районі структури (позиція S2) другого виду, сформованої тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.1-5, 19-21, 23-24). Зазначені сферичні/параболічні дзеркала 8 (Фіг.6-8) першого/базового (позиція 5) та другого (позиція 7) обертових циліндрів розміщені напроти зазначених структур (позиція S1) першого виду, сформованих високочастотними перемичками (позиція S11) (див. схеми на Фіг.1-4, 19-21, 23-24). Зони (відповідно, позиція Z1) структур (позиція S1) першого виду, сформованих високочастотними перемичками (позиція S11), на обох обертових циліндрах (позиції 5 і 7), виконано кількістю, що дорівнює кількості згаданих сферичних/параболічних дзеркал 8 (див. схеми на Фіг.1 -5, 19-24). Другий обертовий циліндр 7 жорстко з'єднано з першим/базовим обертовим циліндром 5 осесиметрично останнього так, що сферичні/параболічні дзеркала 8, які закріплено на внутрішній поверхні 10 зазначеного другого обертового циліндра 7, розміщено по відношенню до сферичних/параболічних дзеркал 8, які закріплено на внутрішній поверхні 10 першого/базового обертового циліндра 5, із зсувом в площині Q, яка перпендикулярна поздовжнім осям 15 обох обертових циліндрів (позиції 5 і 7), на кут , що дорівнює куту 1 розміщення між собою двох суміжних сферичних/параболічних дзеркал 8 першого/базового обертового циліндра 5 (див. схеми на фіг. 21-22). Зазначені сферичні/параболічні дзеркала 8 встановлені усередині кожного з обертових циліндрів (позиції 5 і 7) так, що їх фокус F збігається із центром (позиція 20) випромінювача 1 інфрачервоного випромінювання (див. схеми на Фіг.19, 24). Конструктивно і технологічно сферичні/параболічні дзеркала 8 (кожного з обертових циліндрів (позиції 5 і 7)) встановлені симетрично щодо центру 20 випромінювача 1 інфрачервоного випромінювання зі зрушенням одне щодо іншого на однаковий кут відносно свого геометричного центру (позиція «ГЦ») (див. схеми на Фіг.21-22 та на Фіг.19-20, 2324). Конструктивно перемички (позиція S11 та S22) на відповідних структурах (позиції S1 та S2) виконано однаковими за шириною сі щодо тієї чи іншої структури (позиції S1 та S2) на кожному з циліндрів (позиції 5 і 7) обох пар. Внутрішня поверхня 21 всіх перемичок (позиція S11 та S22) обох нерухомих (позиції 4 і 6) та обох обертових (позиції 5 і 7) циліндрів виконана дзеркальною. Кожне зі згаданих сферичних/параболічних дзеркал 8 виконане ви 15 сотою h, що дорівнює висоті Нр кожного з обертових циліндрів (позиції 5 і 7) (див. схеми на Фіг.5, 21). Кожне зі згаданих сферичних/параболічних дзеркал 8 виконане шириною g, що відповідає як ширині f1 зони (відповідно, позиція Z1) на поверхнях кожного з обертових циліндрів (позиції 5 і 7) кожної з структур (позиція S1) першого виду, сформованих високочастотними перемичками (позиція S11), так і ширині f2 зони (відповідно, позиція Z2) на поверхнях кожного з обертових циліндрів (позиції 5 і 7) кожної із структур (позиція S2) другого виду, сформованих низькочастотними перемичками (позиція S22) (див. схеми на Фіг.1-5, 19-21, 23-24). Кожне зі згаданих сферичних/параболічних дзеркал 8 розміщене щодо випромінювача 1 інфрачервоного випромінювання так, що оптична вісь 22 сферичного/параболічного дзеркала 8 проходить через центр 20 згаданого випромінювача 1 інфрачервоного випромінювання (див. схеми на Фіг.19-20, 23-24). Конструктивно основу 23 кожного з конічних дзеркал (позиції 2 і 3) виконано діаметром D, що дорівнює внутрішньому діаметру Dв обертових циліндрів (відповідно, позиції 5 і 7) (див. схеми на Фіг.1-3). Співвідношення ширини прорізів до періоду їх повторення на поверхнях обох циліндрів (відповідно, позиції 5 і 7 та 4 і 6) становить 0,4-0,45, а співвідношення ширини високочастотних перемичок до періоду їх повторення на поверхнях обох циліндрів (відповідно, позиції 5 і 7 та 4 і 6) становить 0,55-0,6. Сферичні/параболічні дзеркала 8 на обох обертових циліндрах (позиції 5 і 7) виконано кількістю n непарною, переважно кількістю три дзеркала, при n=1, 3, 5 або більше зазначених дзеркал 8 та у рівній кількості щодо кожного із зазначених обертових циліндрів (позиції 5 і 7) (n= 3 - див. схеми на Фіг.2-5,19-24). Конструктивно одне (а саме, позиція 2) із зазначених конічних дзеркал (позиції 2 і 3) встановлено з контактом своєї основи 23 до верхньої частини 24 першого/базового обертового циліндра 5, а друге (а саме, позиція 3) із зазначених конічних дзеркал (позиції 2 і 3) - з контактом своєї основи 23 до нижньої частини 25 другого обертового циліндра 7 (див. схеми на Фіг.1-3). Формувач оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, працює/експлуатується (після його збирання в єдину конструкцію) таким чином. Для збирання формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, використовують виготовлені на підприємствах промисловості його конструктивні елементи. Для збирання формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, використовують виготовлені на підприємствах промисловості випромінювач інфрачервоного випромінювання (позиція 1) (наприклад, типу СЛ-2М або іншого типу) - висотою Нв (див. Фіг.1), нерухомі циліндри (позиції 4 і 6) - висотою Нн та діаметрами, відповідно, зовнішнім D3 і внутрішнім Dв (див. Фіг.2), обертові циліндри (позиції 5 і 7) - висотою Нр та діаметрами, відповідно, зовнішнім D3 і внутрішнім Dв (див. Фіг.9, 12 і 50552 16 Фіг.14, 20, 23), а також сферичні/параболічні дзеркала (позиція 8) (див. схеми на Фіг.2-8, на Фіг.21-22 і на Фіг.19-24) і конічні дзеркала (відповідно, позиції 2 та 3) із діаметром D основи 23, що дорівнює внутрішньому діаметру Dв кожного з обертових циліндрів (позиції 5 і 7) (див. схеми на Фіг.1-3). При цьому в процесі виготовлення першого/базового нерухомого циліндра (позиція 4 - верхнього за конструктивно-компонувальною схемою на Фіг.1-4, 12) на його бічній поверхні (довжиною Ін) виконують прорізи (позиція 14) для проходження інфрачервоного випромінювання (висота прорізів - «hн», ширина прорізу - «b1», відстань між прорізами (позиція 14) (ширина високочастотної перемички (позиція S11) - «с», крок прорізів (позиція 14) - «а», де: а=lн/60, b1=(а/2)-1,2мм, с=(а/2)+1,2мм, hн 130...140мм - як варіант конструктивного виконання прорізів 14) (див. Фіг.10-11). Розміщення прорізів (позиція 14) на першому/базовому нерухомому циліндрі (позиція 4) являє собою тільки структури (позиція S1) першого виду, сформовані високочастотними перемичками (позиція S11) (див. схему на Фіг.10-11 і схему на Фіг.12). При цьому висоту Нн першого/базового нерухомого циліндра (позиція 4) вибирають із конструктивних міркувань (див. схеми на Фіг.9 і на Фіг.12). Також в процесі виготовлення другого нерухомого циліндра (позиція 6 - нижнього за конструктивно-компонувальною схемою на Фіг.1-3, 12, 14) на його бічній поверхні (довжиною Ін) виконують прорізи (позиція 16) для проходження інфрачервоного випромінювання (висота прорізів - «hн», ширина прорізу - «b», відстань між прорізами (позиція 16) (ширина високочастотної перемички (позиція S11) «с», крок прорізів (позиція 16) - «а», де: а=lн/30, b=(а/2) -2,4мм, c=(a/2)+2,4мм, hн 130...140мм - як варіант конструктивного виконання прорізів 16) (див. Фіг.15-16). Розміщення прорізів (позиція 16) на другому нерухомому циліндрі (позиція 6) являє собою тільки структури (позиція S1) першого виду, сформовані високочастотними перемичками (позиція S11) (див. схему на Фіг.12 і схему на Фіг.1516). При цьому висоту Нн другого нерухомого циліндра (позиція 6) вибирають такою, що дорівнює висоті Нн першого/базового нерухомого циліндра (позиція 4). В процесі виготовлення першого/базового обертового циліндра (позиція 5 - див. Фіг.1-3, 4-5, 21) на його бічній поверхні (довжиною lв) також виконують прорізи (позиція 13) для проходження інфрачервоного випромінювання (висота прорізів «hн», ширина прорізу - «b3», відстань між прорізами (позиція 13) (ширина високочастотної перемички (позиція S11) -«с1», крок прорізів (позиція 13) «а1», де: а1=lв/60, b3=b1мм, с1=(а1-b3)мм, hв 120...130мм - як варіант конструктивного виконання прорізів 13) (див. схеми на Фіг.5, 13, 21). При цьому висоту Нр обертового циліндра (позиція 3) вибирають із конструктивних міркувань. Розміщення прорізів (позиція 13) на першому/базовому обертовому циліндрі (позиція 5) являє собою об'єднання принаймні двох видів структур (відповідно, позиція S1 та позиція S2), у яких структура першого виду (позиція S1) сформована тільки високочасто 17 тними перемичками (позиція S11), а структура другого виду (позиція S2) - тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.13, 19-20, 21, 23-24). В процесі виготовлення другого обертового циліндра (позиція 7 - див. Фіг.5, 14, 17-18, 21) на його бічній поверхні (довжиною lв) також виконують прорізи (позиція 17) для проходження інфрачервоного випромінювання (висота прорізів - «hв», ширина прорізу - «b2», відстань між прорізами (позиція 17) (ширина високочастотної перемички (позиція S11) - «с1», крок прорізів (позиція 17) «а1», де: а1=lв/30, b2=bмм, с1=(а1-b2)мм, hв 120...130мм - як варіант конструктивного виконання прорізів 17) (див. схеми на Фіг.17-18). При цьому висоту Нр другого обертового циліндра (позиція 7) вибирають такою, що дорівнює висоті Нр першого/базового обертового циліндра (позиція 7). Розміщення прорізів (позиція 17) на другому обертовому циліндрі (позиція 7) являє собою об'єднання принаймні двох видів структур (відповідно, позиція S1 та позиція S2), у яких структура першого виду (позиція S1) сформована тільки високочастотними перемичками (позиція S11), а структура другого виду (позиція S2) - тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.1721, 24). Зазначені прорізи (позиції 13 і 17 та 14 і 16) розташовують строго уздовж центральної осі (позиція 15) відповідного циліндра (відповідно, позиції 5 і 7 та 4 і 6) (див. схеми на Фіг.1-5, Фіг.9, 12 і Фіг.14, 21). Кількість згаданих структур (відповідно, позиція S1 та позиція S2) на кожному з обертових циліндрів (позиції 5 і 7) виконують рівним кількості сферичних/параболічних дзеркал (позиція 8) (див. Фіг.2-5 і Фіг.17, 19-21, 23-24, Фіг.13), які передбачається встановити/закріпити на внутрішній поверхні (позиція 10) кожного з обертових циліндрів (позиції 5 і 7) - відповідно, верхнього та нижнього ярусів їх розташування у з'єднаному між собою по осі 15 стані (наприклад, три сферичних/параболічних дзеркал (позиція 8) - див. схеми на Фіг.4-5, 19-24, або одне сферичне/параболічне дзеркало (позиція 8), або п'ять, сім чи більше зазначених дзеркал 8 на кожному з обертових циліндрів (позиції 5 і 7) - відповідно, щодо верхнього та нижнього ярусів їх розташування на Фіг.1- 25 - не показано). Зони (відповідно, позиція Z1) на поверхні другого (позиція 7) та першого/базового (позиція 5) обертових циліндрів кожної із структур (позиція S1) першого виду, сформованих тільки високочастотними перемичками (позиція S11), виконують шириною ft, що дорівнює ширині f2 зони (відповідно, позиція Z2) кожної із структур (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.1-23). Кількість зон Z1 структур (позиція S1) першого виду, сформованих тільки високочастотними перемичками (позиція S11), на кожному з обертових циліндрів (позиції 5 і 7) виконують рівним кількості встановлюваних за технологією сферичних/параболічних дзеркал (позиція 8) (див. схеми на Фіг.1-5, 9-21, 23-24). Технологічно співвідношення ширини прорізів до періоду їх повторення 50552 18 на поверхнях обох циліндрів становить 0,4-0,45, а співвідношення ширини високочастотних перемичок до періоду їх повторення на поверхнях обох циліндрів становить 0,55-0,6 (див. схеми на Фіг.15, схеми на Фіг.10-11 та схеми на Фіг.13-21). Технологічно внутрішню поверхню (позиція 21) перемичок (позиція S11 та позиція S22) кожного з нерухомих (позиції 4 і 6) і кожного з обертових (позиції 5 і 7) циліндрів (що обернена до випромінювача 1 інфрачервоного випромінювання) виконують переважно дзеркальною. При виготовленні сферичних/параболічних дзеркал (позиція 8) конструктивно кожне зі згаданих дзеркал (позиція 8) виконують висотою h, відповідній до висоти Нн кожного з обертових циліндрів (позиції 5 і 7), де h=Нн (див. Фіг.2-5 і Фіг.6-8, 2122). Кожне зі згаданих сферичних/параболічних дзеркал (позиція 8) виконують шириною g, що відповідає як ширині f1 зони (позиція Z1) на поверхні кожного з обертових циліндрів (позиції 5 і 7) кожної із структур (позиція S1) першого виду, так і ширині f2 зони (позиція Z2) на поверхні кожного з обертових циліндрів (позиції 5 і 7) кожної із структур (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.2-5 на Фіг.9-21, Фіг.23-24). При виготовленні конічних дзеркал (позиції 2 і 3), кожне із зазначених конічних дзеркал (позиція 2 чи позиція 3) виконують у вигляді зрізаного конуса (див. схеми на Фіг.1-3), при цьому менший за діаметром dк зріз 26 конусу виконують таким, що він дорівнює зовнішньому діаметру dв випромінювача 1 інфрачервоного випромінювання. Конструктивно основу 23 кожного з конічних дзеркал (позиції 2 і 3) виконують діаметром D, що дорівнює внутрішньому діаметру Dв обертових циліндрів (відповідно, позиції 5 і 7) (див. схеми на Фіг.1-3). Після виготовлення зазначених вище конструктивних елементів формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, здійснюють заходи щодо закріплення сферичних/параболічних дзеркал 8 до кожного з обертових циліндрів (позиції 5 і 7). При цьому конструктивно і технологічно зазначені дзеркала (позиція 8) закріплюють на внутрішній поверхні (позиція 10) кожного з обертових циліндрів (позиції 5 і 7) у районі із структурами (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.1-2, 4-5, 19-24). При цьому встановлюють непарну кількість сферичних/параболічних дзеркал (позиція 8) - переважно три дзеркала (див. схеми на Фіг.3-4, 1924) однак можна встановлювати й іншу кількість сферичних/параболічних дзеркал (позиція 8), наприклад, кількістю n, де n=1, 3, 5 і більше згаданих дзеркал (може бути використаний варіант конструктивного виконання обертових циліндрів обох ярусів з одним сферичним/параболічним дзеркалом (позиція 8), які будуть містити одну структуру (позиція S1) першого виду, сформовану тільки високочастотними перемичками (позиція S11) та одну структуру (позиція S2) другого виду, сформовану тільки низькочастотними перемичками (позиція S22). Конструктивно і технологічно сферич 19 ні/параболічні дзеркала (позиція 8) розміщують напроти зазначених структур (позиція S1) першого виду, сформованих тільки високочастотними перемичками (позиція S11) (див., додатково, позиції f1 і позиції Z1 на Фіг.4-5, 19-21, 23-24). Зазначені сферичні/параболічні дзеркала (позиція 8) встановлюють усередині кожного з обертових циліндрів (позиції 5 і 7) так, щоб їх фокус F при складанні збігався (після збирання формувача) із центром (позиція 20) випромінювача 1 інфрачервоного випромінювання (див. схеми на Фіг.19, 23). Також сферичні/параболічні дзеркала (позиція 8) конструктивно встановлюють так, щоб при остаточному складанні вони були розташовані симетрично щодо центру (позиція 20) випромінювача 1 інфрачервоного випромінювання зі зрушенням одне щодо іншого на однаковий кут відносно їх геометричних центрів (позиція «ГЦ»), наприклад, при установці трьох сферичних/параболічних дзеркал (позиція 8), кут між їхніми бічними гранями повинен становити 60 (див. схеми на Фіг.19-24). Конструктивно і технологічно кожне зі згаданих сферичних/параболічних дзеркал (позиція 8) розміщують на кожному з обертових циліндрів (позиції 5 і 7) так, щоб при остаточному складанні формувача оптична вісь (позиція 22) зазначеного сферичного/параболічного дзеркала (позиція 8) проходила через центр (позиція 20) згаданого випромінювача 1 інфрачервоного випромінювання (див. схеми на Фіг.19-20, 23-24). Після виготовлення випромінювача інфрачервоного випромінювання (позиція 1), нерухомих циліндрів (позиції 4 і 6), обертових циліндрів (позиції 5 і 7) і закріплення на внутрішній поверхні (позиція 10) зазначених обертових циліндрів (позиції 5 і 7) сферичних/параболічних дзеркал (позиція 8) (див. схеми на Фіг.1-5, 19-24), проводять складання формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, у єдину конструкцію (див. схеми на Фіг.1-3). Попередньо проводять заходи щодо з'єднання між собою в єдине ціле по центральній осі 15: - першого/базового (позиція 5) та другого (позиція 7) обертових циліндрів (із закріпленими на них сферичними/параболічними дзеркалами - див. схеми на Фіг.1-3) шляхом їх жорсткого з'єднання по торцях. При цьому другий обертовий циліндр 7 жорстко з'єднують з першим/базовим обертовим циліндром 5 осесиметрично останнього так, щоб сферичні/параболічні дзеркала 8, які закріплено на внутрішній поверхні 10 зазначеного другого обертового циліндра 7, було розміщено по відношенню до сферичних/параболічних дзеркал 8, які закріплено на внутрішній поверхні 10 першого/базового обертового циліндра 5, із зсувом в площині Q, яка перпендикулярна поздовжнім осям 15 обох обертових циліндрів (позиції 5 і 7), на кут , що дорівнює куту 1 розміщення між собою двох суміжних сферичних/параболічних дзеркал 8 першого/базового обертового циліндра 5 (див. схеми на Фіг.1, 21-22). При такому з'єднанні структури (позиція S1) першого виду, які сформовані тільки високочастотними перемичками (позиція S11), верхнього ярусу, будуть розташовані над структурами 50552 20 (позиція S2) другого виду, які сформовані тільки низькочастотними перемичками (позиція S22), а сферичні/параболічні дзеркала 8, які закріплено на внутрішній поверхні 10 першого/базового обертового циліндра 5 (верхнього ярусу), будуть розміщені над зонами Z1 (що відповідає структурі (позиція S1) першого виду) другого обертового циліндра 7 (нижнього ярусу); - першого/базового (позиція 4) та другого (позиція 6) нерухомих циліндрів шляхом їх жорсткого з'єднання по торцях (див. схеми на Фіг.1-3). Після цього жорстко з'єднані між собою обертові циліндри (позиції 5 і 7) конструктивно і технологічно розташовують співвісно усередині жорстко з'єднаних між собою нерухомих циліндрів (позиції 4 і 6) (див. схеми на Фіг.1-3). Випромінювач 1 інфрачервоного випромінювання конструктивно розташовують співвісно із жорстко з'єднаними між собою обертовими циліндрами (позиції 5 і 7) усередині останніх (див. схеми на Фіг.1-4, Фіг.9, 14, 19-20, 23-24). Випромінювач 1 інфрачервоного випромінювання розміщують щодо жорстко з'єднаних між собою обертових циліндрів (позиції 5 і 7) так, що відстань L від зовнішньої поверхні (позиція 9) згаданого випромінювача (позиція 1) до внутрішньої поверхні (позиція 10) кожного з обертових циліндрів (позиції 5 і 7) є більшою, ніж відстань L1 між зовнішньою поверхнею (позиція 11) з обертових циліндрів (позиції 5 і 7) і внутрішньою поверхнею (позиція 12) жорстко з'єднаними між собою нерухомими циліндрами (позиції 4 і 6) (див. схеми на Фіг.1-4, 19-20). Далі до торцевої частини вільного кінця 18 випромінювача 1 інфрачервоного випромінювання закріплюють конічне дзеркало (позиція 2), а до торцевої частини вільного кінця 19 випромінювача 1 інфрачервоного випромінювання закріплюють конічне дзеркало (позиція 3). Конструктивно і технологічно кожне з конічних дзеркал (позиції 2 і 3) встановлюють осесиметрично щодо випромінювача 1 інфрачервоного випромінювання на вільних кінцях (позиції 18 і 19) останнього з напрямком конусу убік зазначених вільних кінців (позиції 18 і 19). При цьому забезпечують щільне прилягання меншого за діаметром dк зрізу 26 конусу (конічного дзеркала) до торцевих частин вільних кінців (позиції 18 і 19) зазначеного випромінювача 1 інфрачервоного випромінювання (див. схеми на Фіг.1-3) та забезпечують контакт зазначеного конічного дзеркала (позиція 2) своєю основою 23 до верхньої частини 24 першого/базового обертового циліндра 5 (верхнього ярусу), а конічного дзеркала (позиція 3) - контакт своєю основою 23 до нижньої частини 25 другого обертового циліндра 7 (нижнього ярусу) (див. схеми на Фіг.1-3), при цьому контакт не заважає обертанню обертових циліндрів 5 і 7 відносно випромінювача 1 інфрачервоного випромінювання. Формувач оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, після виконання заходів щодо його складання в єдину конструкцію, працює (експлуатується) таким чином. Верхній ярус формувача оптичних завад засобам ураження, обладнаних оптико-електронними 21 приладами, який заявляється, що створений першим/базовим (позиція 5) обертовим циліндром та першим/базовим (позиція 4) нерухомим циліндром, та нижній ярус формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, що створений другим (позиція 7) обертовим циліндром та другим (позиція 6) нерухомим циліндром працюють аналогічно при потраплянні на їх конструктивні елементи інфрачервоного випромінювання 27 з випромінювача 1 інфрачервоного випромінювання (див. схеми на Фіг.1-3, 9, 14, 19-20, 23-24). Робота верхньої частини (ярусу) (Фіг.4, 9) формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, полягає в наступному. Випромінювач інфрачервоного випромінювання (позиція 1) випромінює інфрачервону енергію (позиція 27) рівномірно в усі боки (у секторі 360 ). Частина інфрачервоної енергії (позиція 27), що поширюється в напрямку ділянок (зон) першого/базового обертового циліндра (позиція 5) із структурами (позиція S1) першого виду, сформованими тільки високочастотними перемичками (позиція S11) та прорізами (позиція 13) між ними, проходити крізь згадані прорізи (позиція 13) і випромінюється в простір. Інша частина інфрачервоної енергії (позиція 27) поширюється в напрямку сферичних/параболічних дзеркал (позиція 8) (закріплених у зонах Z2 на поверхні 10 першого/базового обертового циліндра (позиція 5) кожної із структур (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.23 і Фіг.24)), які перевідбивають цю енергію і, завдяки їх фокусуючих властивостей, формують близькі до паралельного пучки інфрачервоній енергії, що направляються згаданими сферичними/параболічними дзеркалами (позиція 8) убік протилежно/діаметрально розташованих ділянок (зон Z1) першого/базового обертового циліндра (позиція 5), утворених/сформованих структурами (позиція S1) першого виду (які сформованими тільки високочастотними перемичками (позиція S11)) і прорізами (позиція 13) шириною b3 між ним (див. схеми на Фіг.1-5, Фіг.9-13 і на Фіг.23-24). Таким чином у напрямках, що збігаються з оптичною віссю (позиція 22) сферичних/параболічних дзеркал (позиція 8), формуються діаграми інфрачервоного випромінювання (позиція 28) (див. схему на Фіг.24). Сумарне інфрачервоне випромінювання в цих діаграмах (позиція 28) складається як із прямого випромінювання (позиція 29) випромінювача 1 інфрачервоного випромінювання, яке пройшло крізь прорізи (позиція 13), так і відбитого сферичними/параболічними дзеркалами (позиція 8) інфрачервоного випромінювання (позиція 30), яке пройшло через ці ж прорізи (позиція 13). При обертанні внутрішнього першого/базового обертового циліндра (позиція 5) (із закріпленими на його внутрішній поверхні (позиція 10) у зоні (позиція Z2) кожної із структур (позиція S2) другого виду, сформованих тільки низькочастотними перемичками (позиція S22) (див. схеми на Фіг.1-4, 9 50552 22 12 і Фіг.23-24) сферичними/параболічними дзеркалами (позиція 8)) щодо зовнішнього першого/базового нерухомого циліндра (позиція 4) (див. схеми на Фіг.4-5 і Фіг.23-24), завдяки взаємному переміщенню прорізів (відповідно, позиції 13 і 14) кожного зі згаданих циліндрів (відповідно, позиції 5 і 4) формується послідовність імпульсів (позиція 31) (див. схему на Фіг.25). Обертання внутрішнього першого/базового обертового циліндра (позиція 5) призводить також і до обертового руху в просторі діаграми (позиція 28) інфрачервоного випромінювання (див. схему на Фіг.25). Робота нижньої частини (ярусу) (Фіг.1-3, 14-18, 23-24) формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, є аналогічною зазначеному вище. Відмінності полягають у тому, що частота завадових імпульсів у пачках, сформованих нижнім ярусом (позиції 7 і 6), буде нижчою переважно у два рази по відношенню до частоти завадових імпульсів у пачках, сформованих верхнім ярусом (позиції 5 і 4) тому, що параметри зазначених ярусів, а саме: - ширину прорізу - «b2», відстань між прорізами (позиція 17) (ширина високочастотної перемички (позиція S11) - «с1», крок прорізів (позиція17) - «а1» другого рухомого циліндра 7 та ширину прорізу - «b», відстань між прорізами (позиція 16) (ширина високочастотної перемички (позиція S11) - «с», крок прорізів (позиція 16) - «а» другого нерухомого циліндра 6, виконано переважно у два рази більшими, ніж ширина прорізу -«b3», відстань між прорізами (позиція 13) (ширина високочастотної перемички (позиція S11) - «с1», крок прорізів (позиція 13) - «a1» першого рухомого циліндра 7 та ширина прорізу - «b1», відстань між прорізами (позиція 14) (ширина високочастотної перемички (позиція S11) - «с», крок прорізів (позиція 14) - «а» першого/базового нерухомого циліндра 4 (див. схеми на Фіг.14-18). Завдяки зазначеному, період t слідування пачок завадових імпульсів нижнього ярусу знаходиться у протифазі періодам слідування пачок завадових імпульсів, сформованих верхнім ярусом (позиції 5 і 4) (див. схему на Фіг.25). Таким чином оптико-електронний прилад (позиція 32) (наприклад, оптико-електронний прилад, розміщений на засобі 33 ураження типу «ракета» див. схему на Фіг.24), що знаходиться на деякому віддаленні (позиція «D») від формувача оптичних завад засобам ураження, обладнаних оптикоелектронними приладами, який заявляється, буде сприймати завадове випромінювання у вигляді неперервних пачок завадових імпульсів (позиція 31 - див. Фіг.25), частота яких відрізняється переважно у два рази. Це дає змогу одночасно впливати на оптико-електронні прилади різних засобів 33 ураження, які мають, відповідно, різні параметри та способи модуляції оптичного сигналу. Підвищення ефективності застосування формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, у порівнянні із прототипом, досягається шляхом установки в зоні структур, сформованих тільки низькочастотними перемичками, сферичних/параболічних дзеркал, формування фокуса 23 дзеркала в центрі випромінювача, а також використання у формуванні завадового сигналу як випромінювання, яке безпосередньо надходить від джерела інфрачервоного випромінювання, так і випромінювання, яке перевідбито сферичними/параболічними дзеркалами, що забезпечує істотне підвищення частки енергії джерела інфрачервоного випромінювання, яке використовується на формування завадового сигналу, а також дозволить забезпечити зниження втрат енергії на модуляцію. Підвищення ефективності застосування формувача оптичних завад засобам ураження, обладнаних оптико-електронними приладами, який заявляється, у порівнянні із прототипом, досягається шляхом одночасного генерування верхнім та нижнім ярусами пристрою пачок імпульсів, 50552 24 де частота завадових імпульсів у пачках, сформованих нижнім ярусом, буде нижчою переважно у два рази, а періоди слідування пачок імпульсів нижнього ярусу будуть знаходиться у протифазі періодам слідування пачок завадових імпульсів, сформованих верхнім ярусом, що забезпечить розширення класів оптико-електронних пристроїв, які одночасно придушуються. Джерела інформації: 1. Криксунов Л.З., Кучин В.П., Лазарев Л.П. и др. «Авиационные системы информации оптического диапазона». Справочник. М., Машиностроение, 1985., стр. 103 -аналог. 2. Патент Російської Федерації № 2166200 від 27.04.2001 р., МПК 7 G 01 S 7/36, 7/38. Бюл. № 12 прототип. 25 50552 26 27 50552 28 29 50552 30 31 50552 32 33 Комп’ютерна верстка А. Крижанівський 50552 Підписне 34 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
