Пристрій вводу-виводу електричних кіл

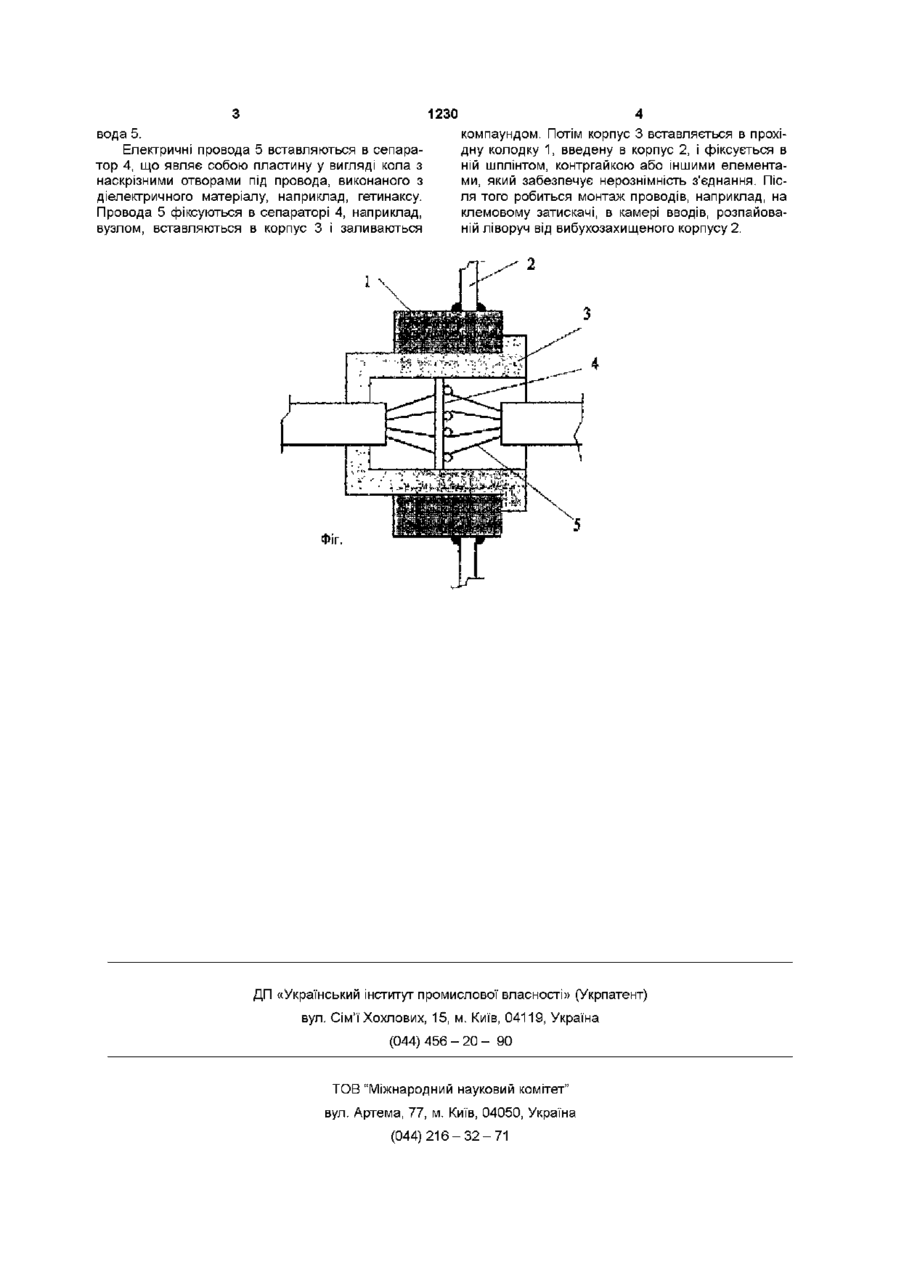

Пристрій вводу-виводу електричних кіл, який містить прохідну колодку, корпус з залитими в ньому компаундом електричними проводами, який відрізняється тим, що в корпусі розміщено сепаратор з зафіксованими в ньому проводами, а торець корпусу, що виходить в камеру вводів, виконано у вигляді упору Корисна модель стосується гірничої електротехніки, зокрема, вибухозахищеного і рудникового електрообладнання, для якого є актуальною проблема вводу-виводу електричних кіл Відоме на цей час рішення вводу-виводу електричних кіл з апаратної /вибухонебезпечної/ камери з камеру електричних вводів полягає втому, що дані камери розділяють перегородкою з розташованими на ній прохідними ізоляторами Суттєвим недоліком даного рішення є те, що для забезпечення вибухозахисту поверхню даної перегородки необхідно обробляти, і габаритні розміри арматури електричного ізолятора, які визначаються ГОСТ22782 6-78, при цьому значно скорочують КІЛЬКІСТЬ електричних кіл, які виводяться назовні, що стримує розвиток електрообладнання щодо контролю і керування гірничошахтним обладнанням хисту корпусу електрообладнання Другим недоліком даного вводу є те, що фіксація проводів в корпусі проводиться шляхом затиснення їж між фланцем втулки і виступом корпусу, що, по-перше, не відповідає ГОСТ22782 5-78/, по - друге, є ненадійним кріплення проводів у вводі, по-третє, допускається пошкодження проводів і замикання електричного кола на корпус В основу корисної моделі поставлено задачу в пристрої вводу-виводу електричних кіл, шляхом аміни форми корпусу і введення в його конструкцію сепаратора, забезпечити підвищення надійності вибухозахисту гірничошахтного електрообладнання, а також спростити конструкцію і зменшити трудомісткість виготовлення Поставлена задача вирішується таким чином В пристрої вводу-виводу електричних кіл, який містить прохідну колодку, металевий корпус з залитими в ньому компаундом електричними проводами, згідно з корисною моделлю, в корпусі розміщено сепаратор з зафіксованими в ньому проводами, причому торець корпусу, який виходить в камеру вводів, виконано у вигляді упора Введення сепаратора, крім значного спрощення конструкції у порівнянні з втулкою прототипу, дає надійну фіксацію проводів в корпусі і виключає їх замикання на корпус Зміна форми корпусу дозволяє підвищити надійність пристрою вводу-виводу електричних кіл в цілому Пристрій вводу-виводу електричних кіл, що заявляється, представлено на фігурі, де зображені прохідна колодка 1, вибухозахищений корпус 2, металевий корпус 3, сепаратор 4, електричні про Відомо ВВІД за а С СРСР №1328851 кл Н01В17/26, 1935р , прийнятий за прототип Електричний ввід містить прохідну колодну, металевий корпус і розташовану в ньому залиту компаундом втулку і електричні провода, затиснені між фланцем втулки і виступом корпусу Основним недоліком вводу є недостатня надійність удержання в корпусі втулки з проводами, залитої компаундом, тому що втулка кріпиться до корпусу одним гвинтом, а компаунд, при даній формі корпусу не в силі удержати вибух в апаратній камері /проведені випробування показують, що навіть при невеликих об'ємах апаратних камер дана конструкція не витримуй навантажень/, що врешті решт призводить де порушення вибухоза О со 1230 вода 5. Електричні провода 5 вставляються в сепаратор 4, що являє собою пластину у вигляді кола з наскрізними отворами під провода, виконаного з діелектричного матеріалу, наприклад, гетинаксу. Провода 5 фіксуються в сепараторі 4, наприклад, вузлом, вставляються в корпус 3 і заливаються 4 компаундом. Потім корпус 3 вставляється в прохідну колодку 1, введену в корпус 2, і фіксується в ній шплінтом, контргайкою або іншими елементами, який забезпечує нерознімність з'єднання. Після того робиться монтаж проводів, наприклад, на клемовому затискачі, в камері вводів, розпайованій ліворуч від вибухозахищеного корпусу 2. Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
