Розподільна система сівалки

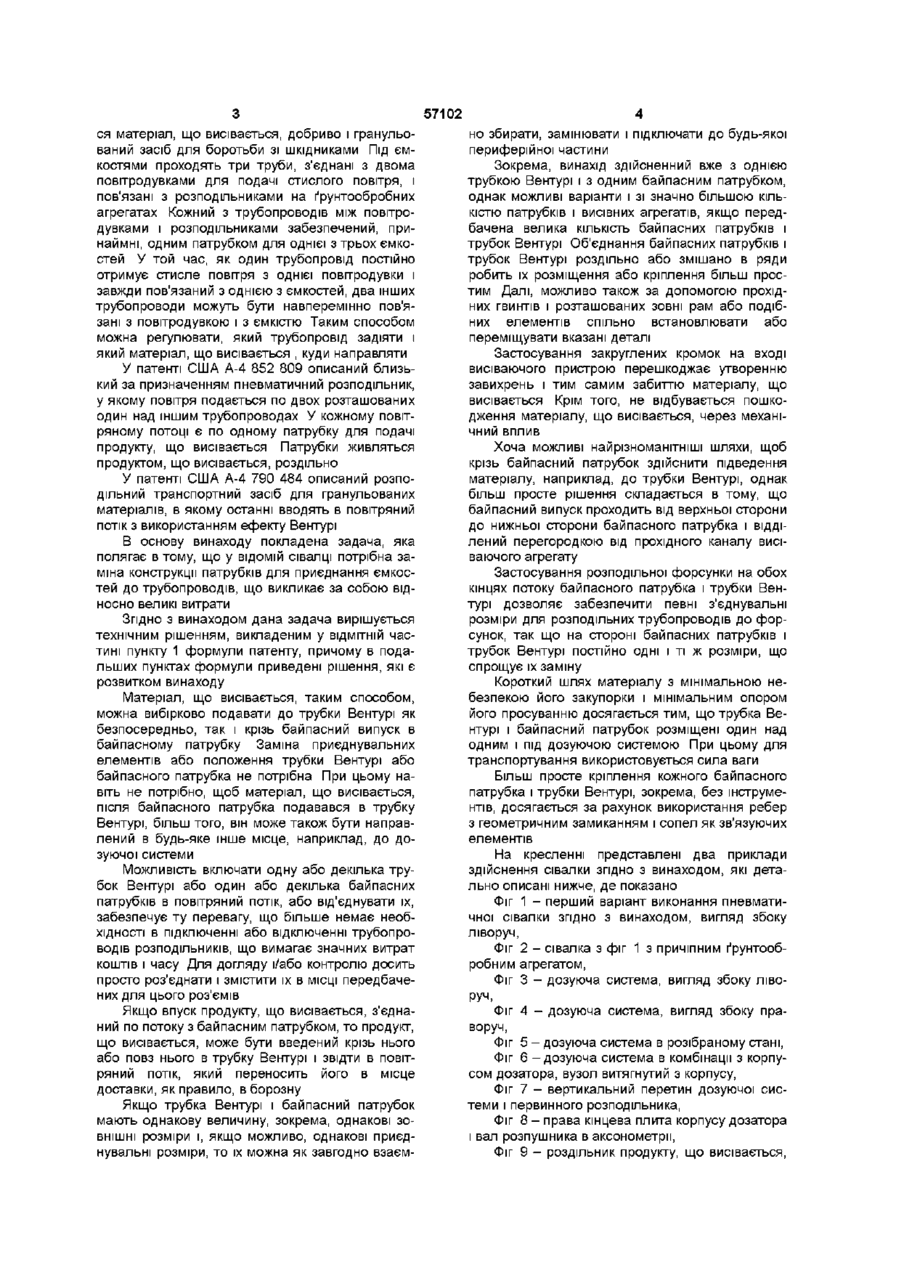

1 Розподільна система (35) сівалки з першим патрубком і байпасним патрубком (455) ВІДПОВІДНО в розподільному трубопроводі (320) для подачі матеріалу, який висівається, в повітряний потік, що надходить крізь розподільні трубопроводи (320) в перший патрубок і байпасний патрубок (455), причому перший патрубок має впуск (515) для прийому матеріалу, що висівається, яка відрізняється тим, що перший патрубок виконаний у вигляді трубки Вентурі (445), а байпасний патрубок (455) має байпасний випуск (495), який проходить окремо від прохідного каналу (485) в байпасному патрубку (455) 2 Розподільна система по пункту 1, яка відрізняється тим, що вона має регулювальний механізм 667 для переміщення трубки Вентурі (445) і байпасного патрубка (455), які можуть займати положення для прийому повітряного потоку і положення, при якому повітряні потоки проходять не крізь них 3 Розподільна система по пункту 1 або 2, яка відрізняється тим, що трубка Вентурі (445) розташована на байпасному патрубку (455) таким чином і, зокрема, вони суміщені так, що впуск (515) для Винахід відноситься до розподільних систем сівалки з великою КІЛЬКІСТЮ розподільних трубопроводів для транспортування матеріалу, що матеріалу, що висівається, і байпасний випуск перекриваються для з'єднання потоків 4 Розподільна система по одному або декількох попередніх пунктах, яка відрізняється тим, що трубка Вентурі (445) і байпасний патрубок (455) мають однакові розміри 5 Розподільна система по одному або декількох попередніх пунктах, яка відрізняється тим, що містить велику КІЛЬКІСТЬ трубок Вентурі (445) і байпасних патрубків (455), зокрема, зібраних в ряди 6 Розподільна система по одному або декількох попередніх пунктах, яка відрізняється тим, що впуск (515) для матеріалу, що висівається, має закруглені кромки в зоні входу матеріалу, що висівається, в повітряний потік 7 Розподільна система по одному або декількох попередніх пунктах, яка відрізняється тим, що байпасний випуск (495) проходить від верхньої до нижньої сторони байпасного патрубка (455) і відділений стінкою від прохідного каналу 485 8 Розподільна система по одному або декількох попередніх пунктах, яка відрізняється тим, що з боку входу і виходу з трубки Вентурі (445) і байпасного патрубка (455) приєднано по одній ущільнюючій розподільній форсунці (465) 9 Розподільна система по одному або декількох попередніх пунктах, яка відрізняється тим, що трубка Вентурі (445) і байпасний патрубок (455) розміщені один над одним під дозуючою системою (ЗО) 10 Розподільна система по одному або багатьох пунктах, яка відрізняється тим, що трубка Вентурі (445) і байпасний патрубок (455) містять з'єднувальні ребра (575) з можливістю замикання розподільною форсункою, що відноситься до них (465) висівається, який поступає в повітряний потік, що подається крізь розподільні трубопроводи З патенту США-5 592 889 відома пневматична сівалка з трьома ємкостями, в яких зберігаєть О О ю 57102 ся матеріал, що висівається, добриво і гранульований засіб для боротьби зі шкідниками Під ємкостями проходять три труби, з'єднані з двома повітродувками для подачі стислого повітря, і пов'язані з розподільниками на ґрунтообробних агрегатах Кожний з трубопроводів між повітродувками і розподільниками забезпечений, принаймні, одним патрубком для однієї з трьох ємкостей У той час, як один трубопровід постійно отримує стисле повітря з однієї повітродувки і завжди пов'язаний з однією з ємкостей, два інших трубопроводи можуть бути навперемінно пов'язані з повітродувкою і з ємкістю Таким способом можна регулювати, який трубопровід задіяти і який матеріал, що висівається , куди направляти У патенті США А-4 852 809 описаний близький за призначенням пневматичний розподільник, у якому повітря подається по двох розташованих один над іншим трубопроводах У кожному повітряному потоці є по одному патрубку для подачі продукту, що висівається Патрубки живляться продуктом, що висівається, роздільно У патенті США А-4 790 484 описаний розподільний транспортний засіб для гранульованих матеріалів, в якому останні вводять в повітряний потік з використанням ефекту Вентурі В основу винаходу покладена задача, яка полягає в тому, що у ВІДОМІЙ сівалці потрібна заміна конструкції патрубків для приєднання ємкостей до трубопроводів, що викликає за собою відносно великі витрати Згідно З винаходом дана задача вирішується технічним рішенням, викладеним у ВІДМІТНІЙ частині пункту 1 формули патенту, причому в подальших пунктах формули приведені рішення, які є розвитком винаходу Матеріал, що висівається, таким способом, можна вибірково подавати до трубки Вентурі як безпосередньо, так і крізь байпасний випуск в байпасному патрубку Заміна приєднувальних елементів або положення трубки Вентурі або байпасного патрубка не потрібна При цьому навіть не потрібно, щоб матеріал, що висівається, після байпасного патрубка подавався в трубку Вентурі, більш того, він може також бути направлений в будь-яке інше місце, наприклад, до дозуючої системи Можливість включати одну або декілька трубок Вентурі або один або декілька байпасних патрубків в повітряний потік, або від'єднувати їх, забезпечує ту перевагу, що більше немає необхідності в підключенні або відключенні трубопроводів розподільників, що вимагає значних витрат коштів і часу Для догляду і/або контролю досить просто роз'єднати і змістити їх в МІСЦІ передбачених для цього роз'ємів Якщо впуск продукту, що висівається, з'єднаний по потоку з байпасним патрубком, то продукт, що висівається, може бути введений крізь нього або повз нього в трубку Вентурі і звідти в повітряний потік, який переносить його в місце доставки, як правило, в борозну Якщо трубка Вентурі і байпасний патрубок мають однакову величину, зокрема, однакові ЗОВНІШНІ розміри і, якщо можливо, однакові приєднувальні розміри, то їх можна як завгодно взаєм но збирати, замінювати і підключати до будь-якої периферійної частини Зокрема, винахід здійсненний вже з однією трубкою Вентурі і з одним байпасним патрубком, однак можливі варіанти і зі значно більшою КІЛЬКІСТЮ патрубків і висівних агрегатів, якщо передбачена велика КІЛЬКІСТЬ байпасних патрубків і трубок Вентурі Об'єднання байпасних патрубків і трубок Вентурі роздільно або змішано в ряди робить їх розміщення або кріплення більш простим Далі, можливо також за допомогою прохідних гвинтів і розташованих зовні рам або подібних елементів спільно встановлювати або переміщувати вказані деталі Застосування закруглених кромок на вході висіваючого пристрою перешкоджає утворенню завихрень і тим самим забиттю матеріалу, що висівається Крім того, не відбувається пошкодження матеріалу, що висівається, через механічний вплив Хоча можливі найрізноманітніші шляхи, щоб крізь байпасний патрубок здійснити підведення матеріалу, наприклад, до трубки Вентурі, однак більш просте рішення складається в тому, що байпасний випуск проходить від верхньої сторони до нижньої сторони байпасного патрубка і відділений перегородкою від прохідного каналу висіваючого агрегату Застосування розподільної форсунки на обох кінцях потоку байпасного патрубка і трубки Вентурі дозволяє забезпечити певні з'єднувальні розміри для розподільних трубопроводів до форсунок, так що на стороні байпасних патрубків і трубок Вентурі постійно одні і ті ж розміри, що спрощує їх заміну Короткий шлях матеріалу з мінімальною небезпекою його закупорки і мінімальним опором його просуванню досягається тим, що трубка Вентурі і байпасний патрубок розміщені один над одним і під дозуючою системою При цьому для транспортування використовується сила ваги Більш просте кріплення кожного байпасного патрубка і трубки Вентурі, зокрема, без інструментів, досягається за рахунок використання ребер з геометричним замиканням і сопел як зв'язуючих елементів На кресленні представлені два приклади здійснення сівалки згідно з винаходом, які детально описані нижче, де показано Фіг 1 - перший варіант виконання пневматичної сівалки згідно з винаходом, вигляд збоку ліворуч, Фіг 2 - сівалка з фіг 1 з причіпним ґрунтообробним агрегатом, Фіг 3 - дозуюча система, вигляд збоку лівоРУЧ, Фіг 4 - дозуюча система, вигляд збоку праворуч, Фіг 5 - дозуюча система в розібраному стані, Фіг 6 - дозуюча система в комбінації з корпусом дозатора, вузол витягнутий з корпусу, Фіг 7 - вертикальний перетин дозуючої системи і первинного розподільника, Фіг 8 - права кінцева плита корпусу дозатора і вал розпушника в аксонометрії, Фіг 9 - роздільник продукту, що висівається, 57102 в розібраному стані в аксонометрії, Фіг 10 - дозуюче колесо і закритий елемент в аксонометрії, Фіг 11а - змінна вставка, вигляд збоку, Фіг 11 b - змінна вставка в аксонометрії, Фіг 12а - щітка дозуючого колеса в аксонометрії, Фіг 12Ь - щітка дозуючого колеса, Фіг 13 - повітряна камера в аксонометрії, Фіг 14 - первинний розподільник в аксонометрії, Фіг 15 - первинний розподільник з фіг 14 в розібраному стані, Фіг 16а - л і в а половина байпасного патрубка в аксонометрії, Фіг 16Ь - половина байпасного патрубка по фіг 16а, вигляд згори, Фіг 16с - половина байпасного патрубка по фіг 16а, вигляд збоку, Фіг 16d - половина байпасного патрубка по фіг 16а в подовжньому розрізі вздовж лінії 16D16D на фіг 16с і в напрямі, вказаному стрілками, Фіг 17а - права половина трубки Вентурі в аксонометрії, Фіг 17Ь - половина трубки по фіг 17а, вигляд згори, Фіг 17с - половина трубки по фіг 17а, вигляд збоку, Фіг 18 - регулювальний механізм первинного розподільника в розібраному стані, і Фіг 19 - пневматична сівалка в причіпному варіанті по одному з альтернативних варіантів здійснення винаходу, вигляд згори Пневматична сівалка по переважному варіанту здійснення винаходу представлена на кресленнях фіг 1 - 1 6 На фіг 1 і 2 показана пневматична сівалка, яка містить причеп 5 для матеріалу, що висівається, який причеплений до тягача і ґрунтообробного агрегату 10, які на кресленні не показані Причеп 5 для матеріалу, що висівається, має раму 15, на якій змонтовані ємкості 20 і колеса 25 У нижній частині кожної ємкості 20 розміщена дозуюча система ЗО, яка служить для регульованої подачі матеріалу, що висівається, крізь первинний розподільник 40 в пневматичну розподільну систему 35 Ґрунтообробний агрегат 10, який буксирується за причеп 5 для матеріалу, що висівається, складається з рами 45, на якій встановлені борозно- або грунтовідкривачі 50 У більшості випадків також вельми бажаним є установлення пристосування для закладення борозни, наприклад, у вигляді ущільнювачів 55 На фіг 3-7 показана дозуюча система ЗО по винаходу, що містить корпус 60, який має роздільник 65 продукту, що висівається, і дозуючу вставку 70 Корпус 60 містить закриваючу плиту 75 з впускним отвором 80 для продукту, що висівається, переважно щілинної форми, передню і задню стінки 85, 90, ліву і праву торцеві пластини 95 і 100 і встановлені шарнірно дверці 105 для очищення з ущільненням 107 (фіг 7) на передній СТІНЦІ 85 Ліва торцева пластина 95 забезпечена отвором 110 для заміни дозуючої вставки 70 Закриваюча плита 75 зв'язує передню і задню стінки 85, 90 і ліву і праву торцеві пластини 95 і 100, які утворюють розділову камеру 115, вивантажувальну камеру 120 і дозуючу камеру 125 з розташованим внизу випуском 130 для продукту, що висівається, переважно щілинної форми Переважно для кожної гілки первинного розподільника 40 передбачений свій випуск 130 Дозуюча вставка 70 розміщена в дозуючій камері 125 На фіг 5 і 6 показана дозуюча вставка 70, яка містить корпус 135, що має велику КІЛЬКІСТЬ обойм 140 і дозуючих коліс 145 Переважно, для кожної гілки первинного розподільника 40 передбачена одна обойма 140 і одне дозуюче колесо 145 Дозуючі колеса 145 змонтовані в обоймах з можливістю обертання разом з валом 150 приводу дозатора При необхідності обойми 140 містять ЗМІННІ вставки 155, щітку 160 дозуючого колеса і - якщо вони неефективні - лючок 165 Обойми 140 скріплені разом штангами 170, які проходять крізь обойми 140 Кожна з обойм 140 забезпечена впуском 175 в камеру для прийому матеріалу, що висівається, і випуском 180 для його виведення Кожна з обойм 140 містить додатково стінку 142 для розділення сусідніх камер Для зручності виймання вставки оператором на КІНЦІ дозуючої вставки 70 розміщена рукоятка 194 Для виймання дозуючої вставки 70 з дозуючої камери звільняють замикаючий кулачок 185, змонтований на корпусі 60 дозуючого пристрою, дозуючу вставку 70 повертають так, щоб вона відділилася від ущільнень 190 в корпусі 60, і потім дозуючу вставку 70 витягують з корпусу 60 Вставку 70 можна замінити або перенастроен так, щоб вона краще відповідала параметрам ґрунтообробного агрегату 12 і вигляду матеріалу, що висівається, який повинен дозуватися з ємкості 20 Заміна вставки 70 може бути зроблена оператором Установку вставки проводять шляхом введення вставки в дозуючу камеру 125 корпусу 60 дозатора до контакту з упором 195, повороту до ущільнень 190 і повороту фіксуючого кулачка 185 в закрите положення Дозуючі системи ЗО приводяться в дію при русі сівалки по ґрунту, при цьому кожна дозуюча система ЗО видає в основному однакову КІЛЬКІСТЬ матеріалу, що висівається, на прямій ДІЛЬНИЦІ незалежно від зміни швидкості руху тягача На фіг 1 показане зубчате колесо 200, яке приводиться від одного з коліс 25 через конічну передачу 202 і підключене за допомогою ланцюга 205 до зубчатого колеса 210 головного приводного вала 215 Зубчате колесо 210 підключене до вала 215 головного приводу за допомогою храпового механізму, так що вал 215 головного приводу обертається лише тоді, коли колесо обертається в напрямі, відповідному рухові причепа 5 уперед Головний привідний вал 215 підключений до редуктора 220, який існує для кожної дозуючої системи ЗО Редуктор 220 дозволяє оператору змінювати КІЛЬКІСТЬ обертів поперечного привідного вала 225 відносно КІЛЬКОСТІ обертів головного привідного вала 215 (див фіг 3) Редуктор 220 поперечного вала 225 підключений також до зубчатого колеса 230 (див фіг 4) поперечного вала 225, яке за допомогою ланцюга 235 пов'язане із зубчатим колесом 240 дозуючої вставки 70 Зу 57102 бчате колесо 240 змонтовано на короткому валу 241, на протилежному КІНЦІ ЯКОГО ПО відношенню до зубчатого колеса 240 насаджений ведучий елемент 246 муфти Ведучий елемент 246 і ведений елемент 245 муфти разом забезпечують привід дозуючої системи ЗО, і кожний з них має пару конічних пальців, паралельних осі обертання ВІДПОВІДНИХ валів 2 4 1 , 255 Причому пальці однієї зчіпної деталі 245 входять в зачеплення з пальцями іншої зчіпної деталі 246, що забезпечує обертання дозуючих коліс 145 і ВІДПОВІДНО, дозування матеріалу, що висівається, при русі уперед причепа 5 і обертанні колеса 25 У ВІДПОВІДНОСТІ з фіг 8 кінець приводу 250 розпушника, який містить шатун 252 і кривошип 254, приєднаний ексцентрично до зубчатого колеса 240 і своїм другим кінцем закріплений на валу 255 розпушника, завдяки чому вал 255 розпушника коливається навколо своєї осі при обертанні зубчатого колеса 240 Перемішуючі штифти 260 розподілені вздовж вала 255 розпушника і в розділовій камері 115 занурені в матеріал, який висівається, що перешкоджає його злежуванню і забезпечує постійний потік матеріалу, що висівається Хоч переважний приклад здійснення винаходу пропонує використання приводу у вигляді комбінації вал - ланцюгова передача, однак можуть використовуватись і ІНШІ ВІДОМІ способи передачі силової енергії У ВІДПОВІДНОСТІ з фіг 6 і 9 роздільник 65 ма теріалу, що висівається, закріплений в розділовій камері 115 надійно від скручування на ЛІВІЙ І правій торцевих пластинах 95, 100 корпусу 60 Роздільник 65 містить пару поворотних клапанів 265 і рукояток 270, приєднаних до кожного поворотного клапана 265 Внутрішні КІНЦІ клапанів 265 прилягають до опор 269, які жорстко встановлені в корпусі 60 Між рукоятками 270 закріплена напрямна 267, при цьому оператор може легко визначити у відкритому або закритому положенні знаходиться кожна рукоятка 270 На корпусі 60 дозуючого пристрою між дозуючою камерою 125 і вивантажувальною камерою 120 матеріалу, що висівається, розташована гнучка ущільнювальна прокладка 192 Вал 255 розпушника (див фіг 7, 8) розташований вздовж осі обертання поворотних клапанів 265 Шляхом підйому рукояток 270 поворотні клапани 265 можуть бути переведеш з положення "відкрито", при якому матеріал, що висівається, може поступати в дозуючу камеру 125, в положення "закрито", в якому потік матеріалу в дозуючу камеру 125 перекритий, і матеріал замість цього прямує у вивантажувальну камеру 120 матеріалу, що висівається Завдяки цьому оператор може перевести поворотні клапани 265 роздільника 65 в положення "закрито", витягнути з корпусу 60 дозуючу вставку 70 і по-новому скласти дозуючі колеса 145 або замінити дозуючу вставку 70 на іншу, яка підготовлена для даного посівного процесу Як видно з фіг 7, поворотні клапани 265 можуть також займати положення, при якому випуск 80 матеріалу, що висівається, закритий Використання двох поворотних клапанів 265, кожний з яких тягнеться на половину ширини ви 8 пуску 80 матеріалу, що висівається, на корпусі 60, дозволяє оператору як відключити від ємкостей 20 все дозуючі системи ЗО, розташовані вище за роздільник 65 матеріалу, що висівається, так включити їх всі або половину з них Можуть бути встановлені додаткові поворотні клапани 265, щоб забезпечити розділення менших по ширині дільниць дозуючої системи ЗО Наприклад, в даному варіанті здійснення винаходу можуть бути використані по всій ширині дозуючої системи ЗО ВІСІМ поворотних клапанів 265, причому кожний з клапанів 265 відповідає одному дозуючому колесу 145 і одній ГІЛЦІ пневматичної розподільної системи 35 У ВІДПОВІДНОСТІ з фіг 10 дозуюче колесо 145 забезпечене великою КІЛЬКІСТЮ зубів або перегородок 275, які утворюють приймальні западини 280 для матеріалу, що висівається Кожне дозуюче колесо 145 має свій об'єм дозування матеріалу, що висівається, рівний сумі об'ємів западин 280 Крім того, кожне дозуюче колесо 145 має шестикутний отвір 185 Хоча дозуючі колеса 145 можуть бути виконані з будь-якого матеріалу, переважними є пластик типу уретан і модифікований нейлон 66 компаунд No GC3501 з твердістю 90R±5, які мають високу ударну МІЦНІСТЬ І понад усе придатні для виготовлення дозуючих коліс 145 Якщо дозуючі колеса 145 виконані з уретану, то через термічне розширення при експлуатації можуть виникнути тертя і знос елементів дозуючої системи ЗО Тому переважним також є виконання аксіального несучого або підтримуючого вала 290 з шестигранним поперечним перетином, зовнішня поверхня і форма якого відповідають отвору 285 дозуючих коліс 145 Аксіальний несучий або опорний вал 290 виконаний з матеріалу з коефіцієнтом термічного розширення, який нижче, ніж у дозуючого колеса 145 Переважно, вал 290 виконаний з матеріалу з назвою GS3280 80 D±5 з сумарним вмістом скла, мінералів і поліефір-поліуретану 40% Аксіальний несучий або опорний вал 290 має шестигранний отвір для привідного вала 150 приводу дозатора Опорний вал 290 проходить крізь дозуючі колеса 145 і забезпечений на їх кінцях опорними шайбами 300, які прилягають до дозуючого колеса 145 і за допомогою запірного кільця 305 фіксуються на опорному валі 290 Опорний вал 290 забезпечений виступами 310 для зачеплення з опорними шайбами 300, які входять у ВІДПОВІДНІ виїмки 315 в опорних шайбах 300, так що кожна опорна шайба 300 обертається разом з дозуючим колесом 145, до якого вона прилягає Це виключає нагрів і знос, які викликалися б тертям Дільниця обойми 140, яка прилягає до опорної шайби 300 і нерухома відносно неї, повинна бути виконана з матеріалу, що має низький коефіцієнт термічного розширення і високу ЗНОСОСТІЙКІСТЬ, переважно полімер GS3240 121 R±5 із загальним вмістом скла, мінералів і добавок термоізолюючого нейлону 6 до 40% Для регулювання КІЛЬКОСТІ, відмірюваної дозуючими колесами 145, і ВІДПОВІДНО КІЛЬКОСТІ ма теріалу, який висівається, що подається розподільними трубопроводами 320 до повторних розподільників 325 на ґрунтообробний агрегат 10, 57102 дозуюче колесо 145 може мати заслінку 330 Згідно з фіг 10 заслінка може бути встановлена на дозуюче колесо 145 так, щоб перекрити зону западин 280 дозуючого колеса 145 Заслінка 330 встановлена з можливістю аксіального переміщення по дозуючому колесу 145 до його середини, що дозволяє забезпечити оптимальний потік матеріалу, що висівається Бажано, щоб стопорний виступ 335 виступав від внутрішньої поверхні 340 заслінки 330 радіально всередину, щоб мати зачеплення з дозуючим колесом 145 і забезпечити додаткове тертя, яке втримує заслінку 330 від осьового зсуву вздовж дозуючого колеса 145, після того як заслінка зайняла своє положення Можна використали заслонки 330 різних розмірів в залежності від зони, яка повинна бути перекрита Переважно перетин заслінки 330 відповідає перетину дозуючого колеса 145, причому дозуючі колеса 145 можуть мати різні перетини і об'єми матеріалу, що висівається та видається, які, загалом, залежать від вигляду матеріалу, що дозується У ВІДПОВІДНОСТІ з фіг 7, 11а і 11Ь в кожній ДІ ЛЬНИЦІ обойми 140 нижче дозуючого колеса 145 закріплені ЗМІННІ вставки 155 Змінна вставка 155 містить виступи 345, які входять у ВІДПОВІДНІ пази 350 в формі ластівчиного хвоста у внутрішній СТІНЦІ ДІЛЬНИЦІ обойми 140, що забезпечує фрикційний контакт всередині ДІЛЬНИЦІ 140 камери Обойма 140 переважно забезпечена виступом 360 для змінної вставки 155, так що матеріал, що висівається, вільно переміщується по СТІНЦІ 355 обойми 140 над змінною вставкою 155 і далі крізь випуск 180 з камери Товщина змінної вставки 155 може бути різною, що дозволяє регулювати відстань між змінною вставкою 155 і дозуючим колесом 145, що знов-таки позначиться на КІЛЬКОСТІ матеріалу, що висівається, який відмірюється дозуючою системою ЗО Змінна вставка 155 має язичок 365, який частково виступає у випуск 180 з камери, так що вихідне повітря проходить крізь матеріал, що висівається, і попадає на щітку 160 дозуючого колеса Вставку 155 можна видалити при и зносі або замінити, якщо потрібно змінити властивості дозуючої системи ЗО Згідно З фіг 7, 12а і 12Ь на кожній обоймі 140 встановлена щітка 160 дозуючого колеса, яка розташована між внутрішньою стінкою 355 ДІЛЬНИЦІ 140 і дозуючим колесом 145 Щітка 160 дозуючого колеса на обоймі 140 виконана зйомкою, причому вона всовується в гніздо на обоймі 140 так, що L-образні планки 380 обойми 140 захоплюють верхню сторону 370 основи 375 щітки 160 дозуючого колеса Щітка 160 дозуючого колеса має велику КІЛЬКІСТЬ щетинок 385, що тягнуться від основи 375, які створюють бар'єр, крізь якій повітря може пройти, а матеріал, що висівається, затримується Щетинки 385 мають переважно різні кути нахилу, які починаються з 5-10 градусів на кожній стороні, і далі вужчають Щітки 160 дозуючого колеса підвищують точність дозування, перешкоджаючи попаданню потоку матеріалу, що висівається, вгору крізь дозуючу вставку 70, яке могло б відбуватися при дуже низькому тиску в ємкості 20 Пневматична розподільна система 35 містить 10 відцентрову повітродувку 390, підключену до повітряної камери 400, яка підключена розподільними трубопроводами 320 до одного або декількох первинних розподільників 40, кожний з яких підключений до ємкості 20 Первинні розподільники 40 з'єднані розподільними трубопроводами 320 з вихідною трубою 405, яка з'єднана з одним або декількома повторними розподільниками 325 Трубопроводи 323 розподільників підключають повторні розподільники 325 до висівних лемешів 410, прикріплених до грунтовідкривачів 50 Пневматична розподільна система 35 показана таким чином, що вона має два ряди розподільних трубопроводів 320 і приєднань в первинному розподільнику 40, які служать для окремих повітряних потоків, так що матеріал, що висівається з окремих ємкостей 20, не змішується, коли він пневматичне подається для внесення в ґрунт Такий пристрій традиційно називають "Double Shoot" (двійчастий постріл) Як альтернатива, може бути розроблена пневматична розподільна система 35 для організації лише одного потоку повітря, де передбачена лише одна ємкість 20 або матеріал, що висівається, змішується з різних ємкостей 20 перед внесенням в ґрунт Така установка називається "Single Shoot", що означає одинарний вихід Для такої установки потрібна лише половина розподільних трубопроводів 320 і повторних розподільників 325 і лише один ряд приєднань до одного або декількох повторних розподільників 40 Пневматичну установку можна також розробити і як "Triple Shoot" (потрійний вихід), при цьому додається ще одна ємкість 20 - див фіг 1 9 - І організується ще один повітряний потік Для цього також був би потрібен ще один комплект розподільних трубопроводів, повторних розподільників 325 і висівних лемешів 410, а також ряд приєднувальних елементів в первинному розподільнику 40 Щоб організувати у ВІДПОВІДНОСТІ З фіг 13 два загалом незалежних потоки повітря в двохпоточній конструкції, повітря у відцентровій повітродувці 390 подають крізь повітряну камеру 400, де засувка 415 повітряної камери 400 направляє необхідну частину повітря на верхні і нижні ряди випускних патрубків 420, так що крізь кожний з патрубків 420 одного ряду проходить в основному рівна КІЛЬКІСТЬ повітря Засувка 415 встановлена в повітряній камері 400 на валу 425 з різьбленням, який угвинчений у втулку 426 з внутрішнім різьбленням, яке є на засувці 415 Ручка 430 засувки 415 приєднана до вала 425, так що при обертанні ручки 430 вал 425 обертається, а засувка 415 - підводиться або опускається і регулює подачу повітря кожному ряду випускних патрубків 420 У повітряній камері 400 крізь засувку 415 пропущені направляюча штанга 427 і втулка 428 засувки 415, які запобігають повертанню засувки 415, якщо вона підведена або опущена Кожний набір випускних приєднувальних патрубків 420 разом з розподільними трубопроводами, що відносяться до них 320, являють собою одну гілку з незалежною КІЛЬКІСТЮ матеріалу, що вноситься в ґрунт на одній окремій по ширині 11 ДІЛЬНИЦІ посіву По мірі потреби той або інший розподільний трубопровід 320 підключають до випускного патрубка 420 за допомогою шлангового затиску 435 Незадіяні в ГІЛЦІ випускні патрубки 420 закривають заглушками 440 Представлена на кресленні сівалка відповідає 8-канальній спареній конструкції ВІДПОВІДНО ДО фіг 14-15, первинні розподільники 40 8-канальноі спареної конструкції створені з 8 ВІДСІКІВ і двох рядів випускних каналів 420, з яких один ряд має 8 трубок Вентурі 445 і одну притискну пластину 450 трубок Вентурі на кожному КІНЦІ ряду Інший ряд має ВІСІМ байпасних патрубків 455 і одну передавальну притискну пластину 460 на кожному КІНЦІ ряду РОЗПОДІЛЬНІ форсунки 465 вбудовані перед і після кожної трубки Вентурі 445 і кожного байпасного патрубка 455 Кришка 470 може служити для перекриття надходження матеріалу, що висівається, до однієї з трубок Вентурі 445 або одного з байпасних патрубків 455, коли відповідна гілка не використовується Потрібно ВІДМІТИТИ, що розташування трубок Вентурі і байпасних патрубків 445 і 455 на фіг 14 і 15 інше, ніж на фіг 7, тим самим показано, що як трубки Вентурі 445, так і байпасні патрубки 455 можуть бути встановлені згідно з винаходом вгорі або внизу У ВІДПОВІДНОСТІ з фіг 15-16d байпасні патрубки 455 виконані у вигляді лівих і правих половин 475, 480, які є ідентичними литими деталями, розташованими одна проти одної так, щоб утворити байпасний патрубок 455, який містить прохідний канал 485, байпасний впуск 490 і байпасний випуск 495 Згідно З фіг 15, 17а-17с, трубки Вентурі 445 виконані у вигляді лівих і правих приєднувальних половин 500 і 505, які з'єднані одна з одною так, щоб утворити трубку Вентурі 455, яка також містить повітряний прохідний канал 510 і впуск 515 для матеріалу, що висівається Повітряний прохідний канал 510 в трубках Вентурі 445 вужчає переважно від діаметра 6, 35см на вході 520 в трубку Вентурі до діаметра 5см на ДІЛЬНИЦІ 525 в зоні впускання 515 матеріалу, що висівається, щоб створювати необхідний перепад тиску для забезпечення оптимального потоку з корпусу 60 дозуючого пристрою в первинний розподільник 40 Вниз по потоку впускний канал 515 для повітря розширюється від діаметра 5см знов до діаметра 6, 35см на виході 530 трубки Вентурі Закруглена кромка 535 на стороні вздовж по потоку на впуску 515 поліпшує течію потоку і знижує можливість пошкодження матеріалу, який висівається, що поступає в трубку Вентурі 445 Ряди байпасних патрубків 455 і трубок Вентурі 445 змонтовані разом на несучій плиті 540 розподільника за допомогою пари штанг 545, які проходять крізь розподільні форсунки 465 Притискні пластини 450 трубок Вентурі з боку форсунок мають гирло 550, а з боку дозуючої системи - гирло 555 і закріплені болтами 560 на кінцях рядів трубок Вентурі 445 Передавальні притискні пластини 460 мають нижнє гирло 565 і верхнє гирло 570 і так само закріплені на кожному КІНЦІ ряду байпасних патрубків 455 ЛІВІ І праві половини 475, 480 байпасних патрубків з'єднані за допомогою з'єднувальних ре 57102 12 бер 575, виконаних на ЛІВІЙ І правій половинах 475, 480, і розподільних форсунок 465, які насуваються на ЛІВІ і праві половинки патрубків 475, 480 РОЗПОДІЛЬНІ форсунки 465 в двохпоточній конструкції мають висоту в два ряди і аналогічним чином зачеплені із з'єднувальними ребрами 575 на ЛІВІЙ і правій половинах 500, 505 в ряді первинного розподільника 40, який створений з патрубків 445 У ВІДПОВІДНОСТІ З фіг 15 і 18, на кожному КІНЦІ розподільних сопел 465 навпроти з'єднувальних ребер 575 виконаний конічний паз 580, який призначений для введення торцевої сторони 585 ущільнення розподільної форсунки 590 У двохпоточній конструкції передбачені два ряди зміщених конічних пазів 580 (фіг 7, 14, 15 і 18) Ущільнення розподільних форсунок 590 розташовані вздовж отворів 592 в тримачі 595 розподільних труб, який встановлений на рамі 15, і приєднані з їх трубної сторони 600 до розподільних трубопроводів 320 Бажано в різних проходах або гирлах в передавальних притискних плитах 460, в притискних плитах трубок Вентурі 450 передбачити сита, перешкоджаючі проходу матеріалу, що висівається Кожна ємкість 20 знаходиться під тиском повітря, яке створює відцентрова повітродувка 390 Корпус 60 дозатора забезпечений проходом 605, по якому стисле повітря з повітряного потоку первинного розподільника 40 відбирається перед трубками Вентурі 425 і прямує до порожнистих стійок 610 драбинки 615, показаної на фіг 1-7, і далі в ємкість 20 над корпусом 60 дозатора Це забезпечує загалом рівний тиск повітря над і під матеріалом, що висівається, і сприяє витисненню матеріалу в протікаючий нижче потік повітря розподільної системи 35 Однак, ємкість 20 при роботі повинна бути ретельно герметизована для забезпечення хорошої подачі матеріалу і запобігання пульсаціям, при яких продукт може поступати окремими порціями замість безперервного потоку Згідно З фіг 18, первинний розподільник 40 встановлений на прямокутній несучій рамі 620, на кожному куті якої є циліндри 625 з внутрішнім різьбленням У кожний циліндр 625 угвинчений різьбовий вертикальний регулювальний вал 630 з конічною шестернею 635 на його верхньому КІНЦІ, який проходить крізь вертикальну втулку 640, розташовану на несучих балках 595 розподільника Кожна з чотирьох конічних шестерен 635 має зачеплення з однією з чотирьох ВІДПОВІДНИХ КОНІЧНИХ шестерен 645 ВІДПОВІДНІ КОНІЧНІ шестерні 645 закріплені на протилежних кінцях поперечних валів 650 для регулювання первинного розподільника 40 Поперечні вали проходять крізь поперечні втулки 655, які розташовані на несучій трубі 595 розподільника і також при необхідності забезпечені зубчатим колесом 660, розташованим на КІНЦІ поперечних валів 650 Обидва зубчатих колеса 660 з'єднані ланцюгом 665, і на КІНЦІ ОДНОГО з поперечних валів 650 навпроти зубчатого колеса 660 закріплена рукоятка 670 для регулювання і настройки розподільника і При обертанні рукоятки 670 для регулювання настройки розподільника обертаються також 57102 14 13 поперечні вали 650, з якими з'єднана рукоятка ючу систему ЗО 670, а КОНІЧНІ шестерні 635, 645, ВІДПОВІДНІ зубчаЯкщо обидва клапани 265 знаходяться у відті колеса 660 і ланцюг 665 утворюють розподількритому положенні, то матеріал, що висівається, ний регулювальний механізм 667, що забезпечує попадає в дозуючу камеру 125 і крізь впуск 175 в основному рівномірне обертання вертикального поступає в дозуючу вставку 70 Швидкість обервала 630 Внаслідок цього первинний розподільтання дозуючих коліс 145 відрегульована так, ник 40 і несуча рама 620 розподільника рівномірщоб забезпечити задане дозування Регулюванно підіймаються або опускаються Під час роботи ням редуктора 220 шляхом завдання швидкості первинний розподільник 40 утримується в повнісобертання поперечного вала 225 відносно швидтю піднятому і підтиснутому положенні Якщо кості обертання вала головного приводу 215 мопервинний розподільник 40 виведений з підтисжна задати різну швидкість обертання дозуючих нутого положення, розподільні форсунки 465 виколіс 145 дозуючої системи ЗО для різних ємкосходять із зіткнення з ущільненнями 590 розподітей 20 При обертанні дозуючих коліс 145 матерільника, які задають положення форсунок ал, що висівається, переноситься в приймальних відносно несучої трубної опори 595 розподільнизападинах 280 до виходу 180, де він засмоктуєтька Якщо первинний розподільник 40 опущений, ся повітряним потоком первинного розподільника його можна зняти з несучої рами 620 розподіль40 Винесення матеріалу, що висівається, вгору ника для очищення або заміни Якщо первинний крізь корпус 135 блокується щітками дозуючого розподільник 40 підведений в підтиснуте полоколеса 160 і змінними вставками 155 ження, то ущільнення форсунок 590 розподільниОдночасно відцентрова повітродувка 390, яка ка входять в шліци 580 розподільних форсунок працює від гідравлічної системи тягача, створює 465 і утворюють в основному повітронепроникне потік стислого повітря, який нагнітається крізь з'єднання первинного розподільника 40 і трубопневматичну розподільну систему 35 Від відценпроводів 320 розподільника з двох сторін по відтрової повітродувки 390 повітря поступає в повітношенню до потоку повітря У двохпоточній консряну камеру 400, де воно засувкою 415 розподітрукції сівалки верхні і нижні ряди отворів 592 в ляється на велику КІЛЬКІСТЬ випускних приєднань несучій трубній опорі 595 зміщені один відносно 420 РОЗПОДІЛЬНІ трубопроводи 320 направляють одного ВІДПОВІДНО зміщенню ШЛІЦІВ 580 розподіповітря до первинного розподільника 40 льних форсунок 465 Це зміщення дозволяє верЯкщо матеріал, що висівається, повинен похнім рядам конічних ШЛІЦІВ 580 входити тільки в даватись з ємкості 20, розташованої над первинзачеплення або контакт з верхнім рядом ущільним розподільником 40, у верхні ряди випускних нення форсунок 590 розподільника, а нижнім ряприєднань 420, то тоді верхні ряди первинного дам конічних ШЛІЦІВ 580-тільки в зачеплення або розподільника 40 створені трубками 445 Вентурі контакт з нижнім рядом ущільнення форсунок 590 і, зокрема, з притискними плитами 450 трубок розподільника, коли первинний розподільник 40 Вентурі по боках верхнього ряду Матеріал, що підводиться в підтиснуте положення висівається, дозовано подається на впуск 515 в первинний розподільник 40 Частина стислого Далі описана робота пневматичної сівалки повітря розподільної системи 35 використовуєтьзгідно з винаходом ся для створення тиску в ємкості 20 (фіг 15) і При роботі дозуючої системи ЗО матеріал, що відбирається від ЗОВНІШНІХ розподільних форсувисівається, виводять з ємкості 20 крізь впуск 80 нок 465 в притискних плитах 450 верхнього ряду в розділову камеру 115 корпусу 60, зокрема, за трубок крізь гирла 675 безпосередньо перед трурахунок сили ваги і потоку повітря низького тиску, бками 525 Вентурі При цьому маються на увазі що створюється трубками Вентурі 445 Під час розподільні форсунки 465 того ряду, який розтазнаходження матеріалу, що висівається, в роздішований поблизу притискних плит 450 трубок ловій камері 115 він перемішується штифтами Вентурі Потім повітря проходить крізь повітряний 260 на валу розпушника 225, який обертається в прохід 605 корпусу 60 дозатора в порожнисті камері 115 для матеріалу, що висівається, завдястойки 610 драбинки 615, які розташовані над ки чому запобігається можливість злежування корпусом 60 дозатора Нарешті, повітря поступає матеріалу у вищу точку драбинки 615, звідки воно попадає в Якщо один з поворотних клапанів 265 знахоємкість 20 диться в закритому положенні, матеріал, який висівається, що навантажує клапан 265, не попаЯкщо матеріал, що висівається, повинен бути дає в дозуючу камеру 125, а замість цього прямує поданий в нижній ряд приєднань, то верхній ряд у вивантажувальну камеру 120 3 цієї причини приєднань в первинному розподільнику 40 стводля дозуючих коліс і гілок, що обслуговуються рюється байпасними патрубками 455, змонтоваклапаном 265, доступ матеріалу, що висівається, ними разом з передавальними притискними плазакритий, і в основному матеріал з ємкості 20 не стинами 460 по боках верхнього ряду Матеріал, подається крізь від'єднані гілки на висів Якщо що висівається, подається на байпасний впуск обидва клапани 265 роздільника 65 матеріалу, 490 байпасних патрубків 455 в первинному розщо висівається, знаходяться в закритому полоподільнику 40, де він обтікає прохідні канали 485 і женні, то, в основному, ніякий матеріал не подапопадає крізь байпасні випуски 495 у впуск 515 ється на висів з ємкості 20 Замість цього потік для матеріалу, що висівається, трубок Вентурі матеріалу відгалужується у вивантажувальну 445 нижнього ряду Частина повітря розподільної камеру 120, і оператор може відкрити дверці 105 системи 35 приймається гирлом 675 ЗОВНІШНІХ для очищення, щоб спорожнити ємкість 20 При розподільних форсунок 465 в нижньому ряду цьому матеріал, в основному, не попадає в дозуПовітря поступає до притискної плити 450 трубок 15 Вентурі на КІНЦІ нижнього ряду, входить в гирло 550 з боку форсунок в притискній плиті 450 трубок Вентурі і знов виходить з гирла 555 з боку дозатора, причому він входить, поступаючи в нижнє передавальне гирло 565 і виходить крізь верхнє передавальне гирло 570 Далі повітря з верхнього передавального гирла 570 поступає в корпус 60 дозатора і порожнисті стойки 610 драбинки 615 і далі в ємкість 20 Повітря і матеріал, що висівається, від первинного розподільника 40 поступають в пневматичну розподільну систему 35 і далі крізь розподільні трубопроводи 320 до висхідних труб 405, які здійснюють рівномірний розподіл матеріалу, що висівається, з повторного розподільника 325, і прямують вниз Повторні розподільники 325 розподіляють матеріал, що висівається, в основному рівномірно по великій КІЛЬКОСТІ розподільних трубопроводів 323, які ведуть до висівних лемешів 410 на ґрунтовідкривачах 50, де матеріал висівається в ґрунт Для того, щоб змінити подачу матеріалу, що висівається, в ґрунт без перенастроювання розподільних трубопроводів 323, оператор може закрити камеру роздільника 65 матеріалу, що висівається, щоб не проводилося відмірювання матеріалу, що висівається При цьому оператор може замінити первинний розподільник 40, щоб матеріал, що висівається, поступав з певної ємкості 20 на інший ряд трубок 445 Вентурі або байпасних патрубків 455 первинного розподільника 40 для закладення в ґрунт в іншому МІСЦІ Наприклад, якщо потрібно дозувати висів матеріалу з більш великим зерном, оператор може встановити іншу дозуючу вставку 70 з дозуючими колесами 145, які мають великі по розміру приймальні западини 280 для матеріалу, що висівається Якщо замість цього оператор переходить з режиму посіву, при якому потрібно висівати більше добрива, ніж посівного матеріалу, на режим, при якому потрібно більше посівного матеріалу, ніж добрива, а одна з ємкостей 20 більше, ніж інша, то КІЛЬКІСТЬ зупинок для заповнення ємкостей 20 можна скоротити за рахунок того, що оператор змінить положення первинного розподільника 40 під ємкістю 20 так, щоб реверсувати положення трубок Вентурі і байпасних патрубків 445 і 455 Значення цієї заміни полягає в тому, що посівний матеріал, що висівається, і добриво можуть бути потім внесені в ґрунт без перенастроювання розподільної системи 320 Якщо ж оператору потрібно змінити ширину висіву або ж змінити настройку грунтрообробного агрегату 10, то він може закрити одну або декілька гілок, за допомогою установлення заглушок 440 на випускні патрубки 420 і розміщення лючка 165 у впуску 175 в камеру для того, щоб ВІДСІКТИ ДІЛЬНИЦЮ обойм 140 даної лінії, і надіти кришку 57102 16 470 на впуск 515 для матеріалу, що висівається, трубок Вентурі і байпасних патрубків 445 і 455, в залежності від того, який з них знаходиться у верхньому ряду Якщо КІЛЬКІСТЬ висівних лемешів 410, що обслуговуються дозуючою і розподільною системами ЗО і 35, була зменшена, а все ще потрібна та ж КІЛЬКІСТЬ ГІЛОК, ТО оператор може видалити або замінити одну або декілька дозуючих вставок 70, які підготовлені для даної конструкції ґрунтообробного агрегату 10 Або ж оператор може по-новому сконфігурувати дозуючі вставки 70 шляхом установлення заслінок 330 на один або декілька дозуючих коліс 145, щоб знизити пропускну спроможність в кожній ГІЛЦІ Краще пневматичну сівалку виконати з платформою 680 (див фіг 2), на якій може стояти оператор, коли потрібно завантажити матеріал, що висівається, в ємкості 20 або коли їх треба перевірити Можна встановити також електронний лічильник матеріалу, що висівається, відомої конструкції (на кресленні не показаний), який буде інформувати оператора про забиття висівних лемешів 410 або про рівень матеріалу, що висівається, в ємкостях 20, і обчислювати величину оброблюваної сівалкою площі Показане на фіг З яскраво забарвлене колесо 196 може допомогти оператору спостерігати за швидкістю обертання дозуючих коліс 145 в дозуючій системі ЗО Далі, на причеп 5 для матеріалу, що висівається, може бути встановлений шнек відомої конструкції для транспортування матеріалу, що висівається, в ємкості 20 або, навпаки, для видалення з них невитраченого матеріалу Хоч був описаний винахід за переважним прикладом здійснення, винахід може бути здійснений згідно з фіг 19 у вигляді проміжної конструкції, в якій передбачений причеп 5 для матеріалу, що висівається, розташований між ґрунтообробним агрегатом 10 і тягачем, у вигляді причіпної конструкції, тобто причеп 5 для матеріалу, що висівається, може бути причеплений до ґрунтообробного агрегату 10 Пневматична сівалка в такій причіпній конструкції додатково містить стежачі колеса на передньому КІНЦІ причепа 5 для матеріалу, що висівається, для сприйняття навантаження, яке в проміжному варіанті виконання передається за допомогою дишла причепа 5 для матеріалу, що висівається, на тягач Функція пневматичної сівалки в причіпному варіанті в основному та ж, що і в проміжному варіанті, зрозуміло, компоненти встановлені навпаки, так що розподільна система подає повітря і матеріал, що висівається, ззаду на причеп 5 і уперед, а матеріал, що висівається, попадає на ВИСІВНІ лемеші 410 на ґрунтообробному агрегаті 10 перед причепом 5 для матеріалу, що висівається 17 57102 18 Фіг. 1 -20 685 323 Фіг З 19 20 57102 140 170245 22 21 ФІГ 7 -20 645 57102 23 255 24 250 260 Фіг. 8 107 25 зоо Фіг Ю /55 345 140 ФІГ. 12А Фіг, 12В 27 57102 427 440 40 Фіг 14 29 57102 465 soo. Фіг. IS 475 490 Фіг 16А Фіг 16В 490 \ V 575 575 490 Фіг. 17В Ш575 515 31 32 57102 660 635 593 \ Фіг. 18 33 57102 34 -690 Фіг. Комп'ютерна верстка О Лисенко 19 Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
