Решето

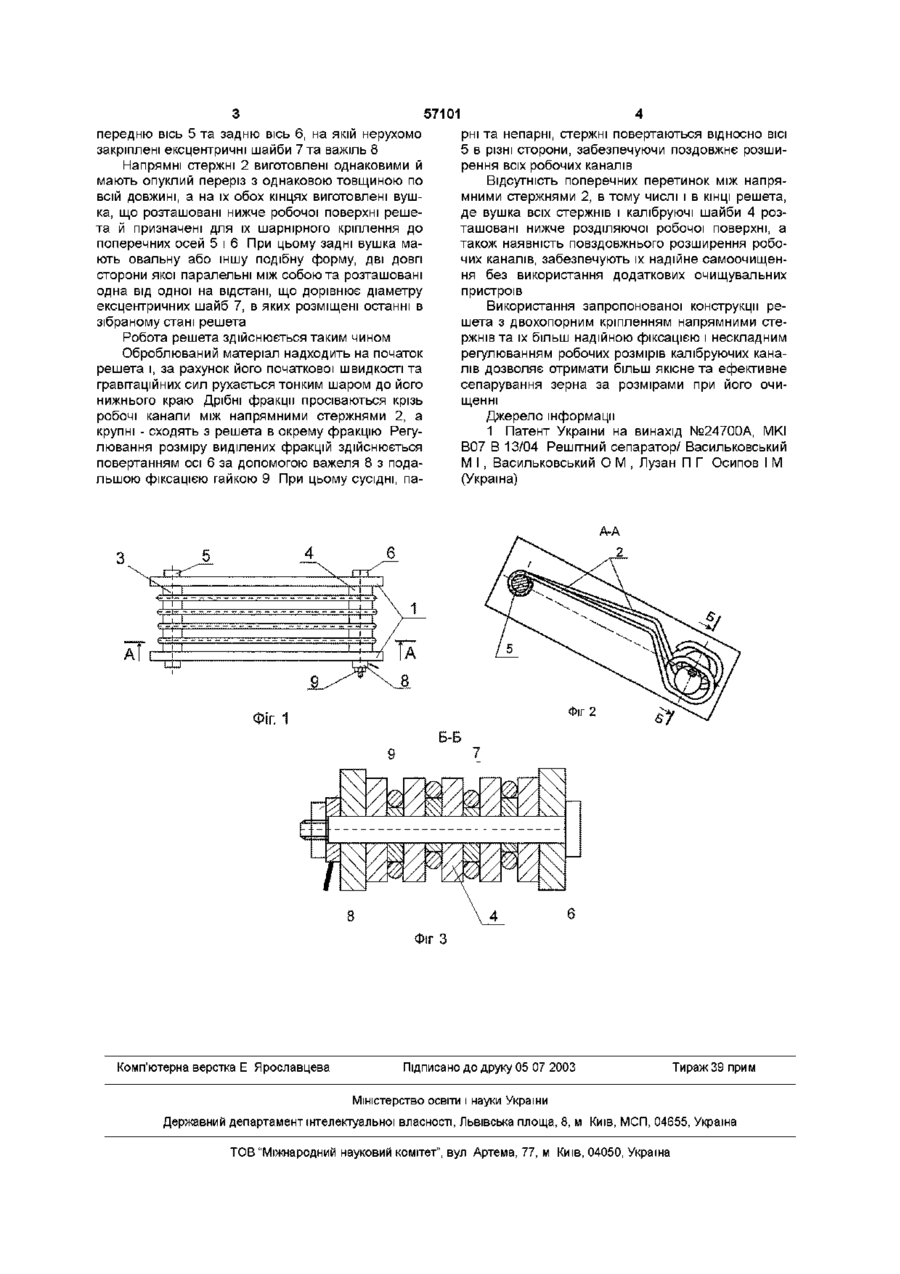

Решето, яке складається із напрямних стержнів опуклого перерізу, набраних між боковинами Винахід відноситься до області техніки для розділення сипких матеріалів, в даному випадку для очищення та сортування зерна й продуктів його переробки, а також може бути використаний в інших областях для вказаних цілей Найбільш близьким по технічній суттєвості та досягнутому результату до запропонованого винаходу є решето, з каналами що розширюються, виконане з набору напрямних стержнів, передні краї яких закріплені до поперечного елемента (ВІСІ), а їх КІНЦІ почергово через один, "в шаховому порядку", зміщені в напрямку, перпендикулярному до робочої поверхні так, що всі парні стержні паралельні між собою і знаходяться в одній площині, а всі непарні - паралельні між собою, але знаходяться в ІНШІЙ площині [1] Недоліками такого решета є зниження якості та ефективності його роботи внаслідок ненадійного забезпечення однакових робочих розмірів калібруючих каналів між напрямними стержнями, передні КІНЦІ яких шарнірно закріплені на поперечній ВІСІ, а задні - вільно розташовані на регулювальній пластині без надійної фіксації, як в поперечному, так і в верхньому напрямках Задачею запропонованого винаходу є підвищення якості і ефективності сепарації, а також надійності та зручності регулювання робочих розмірів калібруючих каналів за рахунок усунення вказаних недоліків Вирішення поставленої задачі досягається тим, що в решеті, яке складається із напрямних на поперечну вісь з проміжними калібруючими шайбами, яке відрізняється тим, що задні КІНЦІ напрямних стержнів відігнуті в сторону, протилежну від робочої поверхні решета і мають вушка, в які встановлено шайби з ексцентричними отворами, насадженими нерухомо на додаткову задню вісь між калібруючими шайбами, яка закріплена в боковинах з можливістю її провертання, а ексцентриситети ексцентричних шайб, що розташовані в сусідніх парних і непарних стержнях, направлені в протилежні сторони стержнів опуклого перерізу, набраних між боковинами на поперечну вісь з проміжними калібруючими шайбами, яке відрізняється тим, що задні КІНЦІ напрямних стержнів відігнуті в сторону протилежну від робочої поверхні решета і мають вушка, в які встановлено шайби з ексцентричними отворами, насадженими нерухомо на додаткову задню вісь між калібруючими шайбами, яка закріплена в боковинах з можливістю її провертання, а ексцентриситети ексцентричних шайб, що розташовані в сусідніх парних і непарних стержнях, направлені в протилежні сторони Запропонована конструкція забезпечує надійну фіксацію задніх КІНЦІВ напрямних стержнів в заданому положенні з отриманням однакових робочих розмірів всіх калібруючих каналів решета, а також здійснення нескладного та ефективного їх регулювання без погіршення умов їх самоочищення Це дозволяє підвищити якість сепарування обробленого на решеті матеріалу, збільшити універсальність його використання стосовно обробки зерна різних культур та отримання різних фракцій, відносно їх розмірів Суть винаходу пояснюється кресленнями На фіг 1 зображено загальний вид решета зверху, на фіг 2 - повздовжній переріз решета по А-А на фіг 1, на фіг 3 - поперечний переріз КІНЦІВ напрямних стержнів по Б-Б на фіг 2 Решето складається із боковин 1, між якими розміщені напрямні стержні 2, які з проміжними калібруючими шайбами 3 і 4 набрані ВІДПОВІДНО на О о ю 57101 передню вісь 5 та задню вісь 6, на якій нерухомо закріплені ексцентричні шайби 7 та важіль 8 Напрямні стержні 2 виготовлені однаковими й мають опуклий переріз з однаковою товщиною по всій довжині, а на їх обох кінцях виготовлені вушка, що розташовані нижче робочої поверхні решета й призначені для їх шарнірного кріплення до поперечних осей 5 і 6 При цьому задні вушка мають овальну або іншу подібну форму, дві довгі сторони якої паралельні між собою та розташовані одна від одної на відстані, що дорівнює діаметру ексцентричних шайб 7, в яких розміщені останні в зібраному стані решета Робота решета здійснюється таким чином Оброблюваний матеріал надходить на початок решета і, за рахунок його початкової швидкості та гравітаційних сил рухається тонким шаром до його нижнього краю Дрібні фракції просіваються крізь робочі канали між напрямними стержнями 2, а крупні - сходять з решета в окрему фракцію Регулювання розміру виділених фракцій здійснюється повертанням осі 6 за допомогою важеля 8 з подальшою фіксацією гайкою 9 При цьому сусідні, па рні та непарні, стержні повертаються відносно ВІСІ 5 в різні сторони, забезпечуючи поздовжнє розширення всіх робочих каналів Відсутність поперечних перетинок між напрямними стержнями 2, в тому числі і в КІНЦІ решета, де вушка всіх стержнів і калібруючі шайби 4 розташовані нижче розділяючої робочої поверхні, а також наявність повздовжнього розширення робочих каналів, забезпечують їх надійне самоочищення без використання додаткових очищувальних пристроїв Використання запропонованої конструкції решета з двохопорним кріпленням напрямними стержнів та їх більш надійною фіксацією і нескладним регулюванням робочих розмірів калібруючих каналів дозволяє отримати більш якісне та ефективне сепарування зерна за розмірами при його очищенні Джерело інформації 1 Патент України на винахід №24700А, МКІ В07 В 13/04 Решітний сепаратор/ Васильковський М І , Васильковський О М , Лузан П Г Осипов І М (Україна) Фіг З Комп'ютерна верстка Е Ярославцева Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
