Подрібнювач кормів універсальний

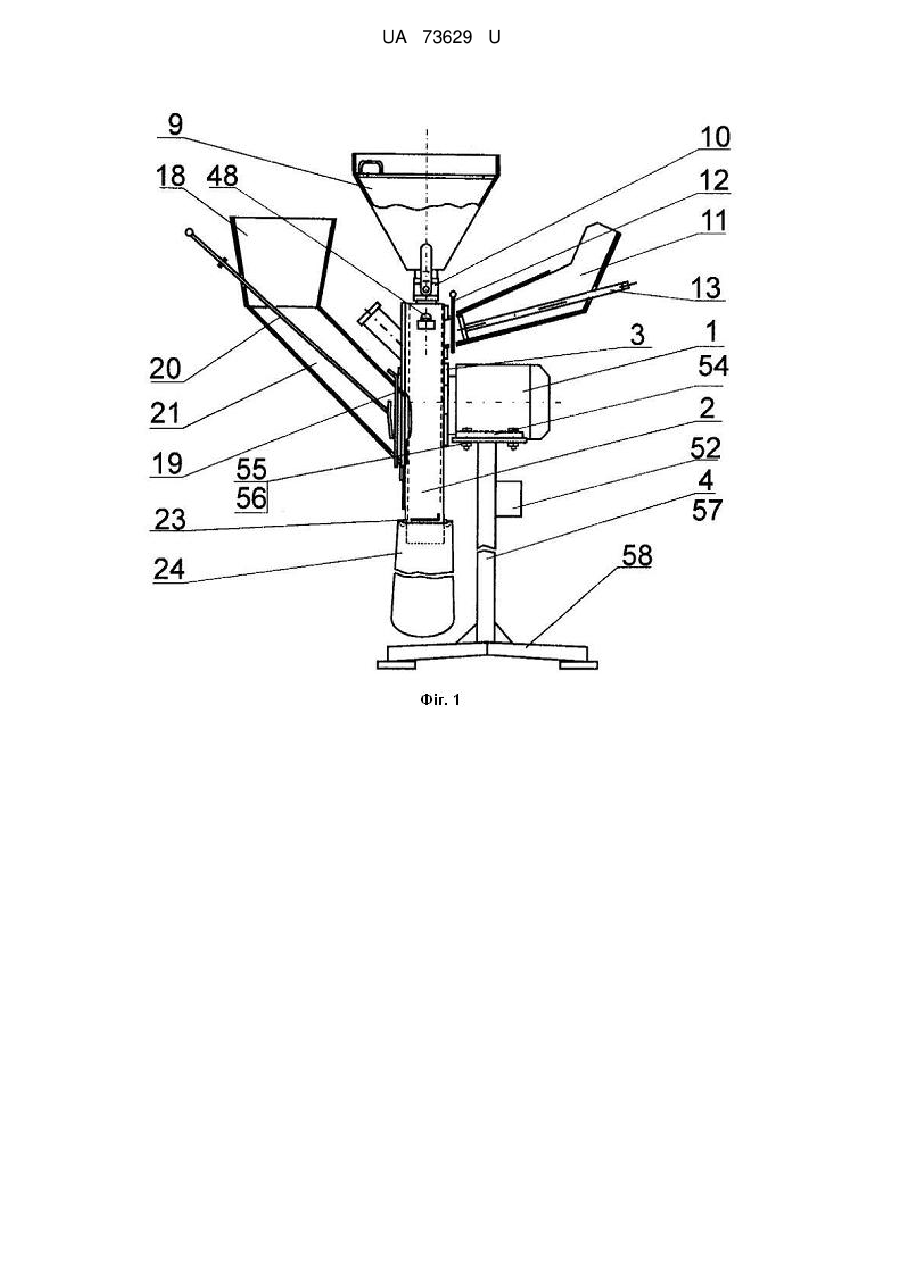

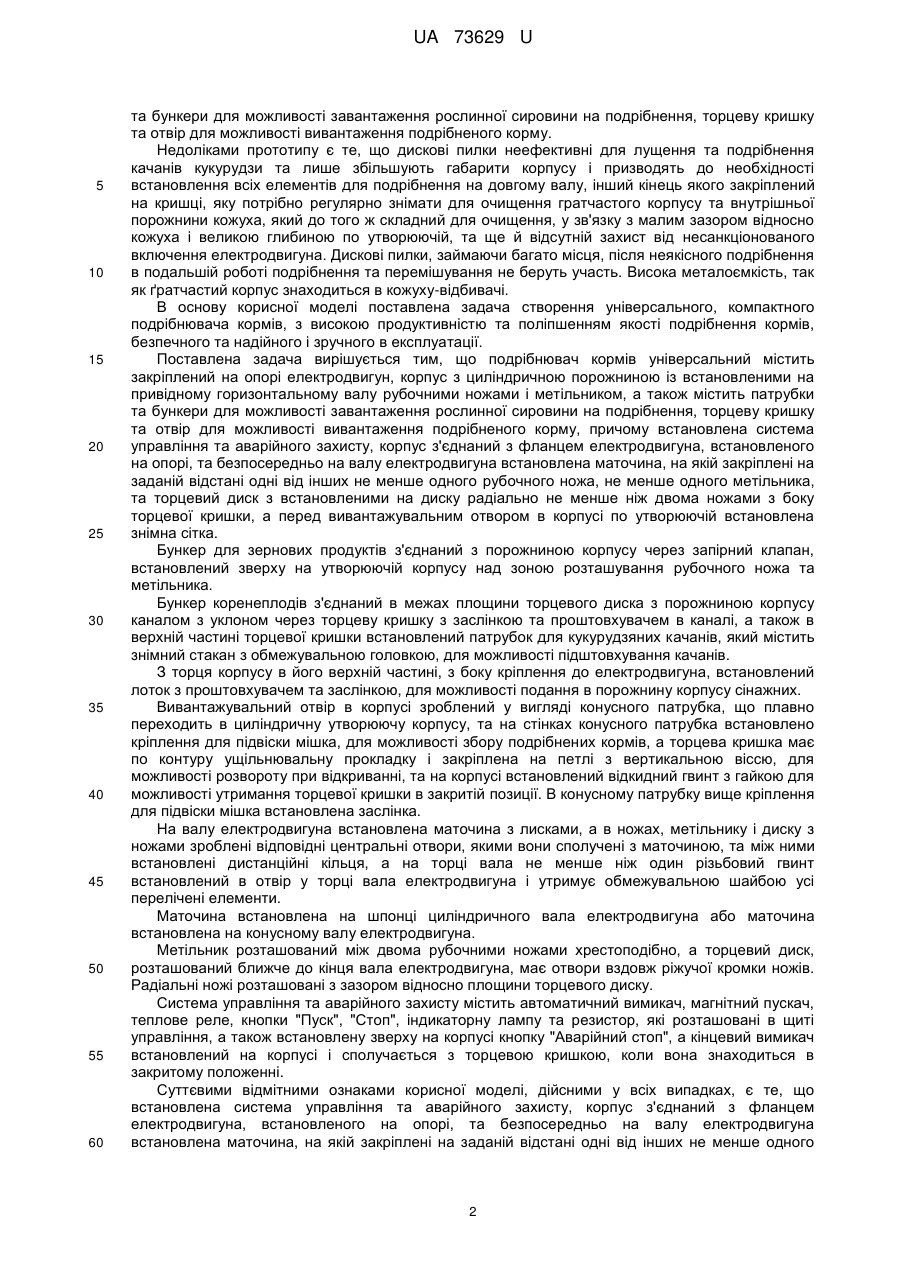

Реферат: Подрібнювач кормів універсальний містить закріплений на опорі електродвигун, корпус з циліндричною порожниною із встановленими на привідному горизонтальному валу рубочними ножами і метільником, а також містить патрубки та бункери для можливості завантаження рослинної сировини на подрібнення, торцеву кришку та отвір для можливості вивантаження подрібненого корму. Встановлена система управління та аварійного захисту, корпус з'єднаний з фланцем електродвигуна, встановленого на опорі, та безпосередньо на валу електродвигуна встановлена маточина, на якій закріплені на заданій відстані одні від інших не менше одного рубочного ножа, не менше одного метільника, та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, а перед вивантажувальним отвором в корпусі по утворюючій встановлена знімна сітка. UA 73629 U (54) ПОДРІБНЮВАЧ КОРМІВ УНІВЕРСАЛЬНИЙ UA 73629 U UA 73629 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва продукції, а саме подрібнення кормів для тваринництва. Відомий патент Російської Федерації № 2142217 опублікований 10.12.1999 року, індекс МПК A01F29/00, в якому описаний подрібнювач рослинної сировини, що містить завантажувальний і вивантажувальний вузли, підставку з установленим на ній електродвигуном, передачу від електродвигуна, з ведучим і веденим валами і механізм подрібнювання рослинної сировини з ножами, причому механізм подрібнювання виконаний у вигляді двох роздільних вузлів, перший з яких оснащений гребінчастими ножами, встановленими на диску їхнього обертання, і гравітаційним бункером завантажувального вузла, другий вузол оснащений комбінацією плоских ножів, установлених на диску їхнього обертання, і нерухомого ножа, установленого перпендикулярно до площини обертання диска з плоскими ножами, при цьому співвідношення між мінімальною d1 і максимальною d2 величинами зазору d між рухливими і нерухомими ножами вибрано в межах 1(d1+a d2)2,8, де а - експериментальний коефіцієнт, вибраний у залежності від твердості і жорсткості рослинної сировини в межах 0,34а1,8, кут А атаки (кут різання) площин ножів до площин дисків їхнього обертання вибраний у межах 5А30 град., профіль виготовлення елементів, що ріжуть, гребінчастих ножів визначений довжиною I підстави елементів, що ріжуть, величиною b кроку повторення елементів, що ріжуть, і їхньою висотою h, вибраних у межах 0,07(І+b)/h32, при цьому гребінчасті ножі встановлені на диску рівномірно щодо осі їхнього обертання в кількості n у межах 2n12 з послідовним зсувом виготовлення елементів, що ріжуть, у поруч розташованих ножах на величину t у межах 0,05t/b1, профіль заточення елементів обертових ножів, що ріжуть, визначений виконанням поперечного перерізу крайок, що ріжуть, у вигляді перетинання прямих, співвідношення кутів В і С, між якими вибрано в межах 1(В+С)/С12, при цьому співвідношенні мінімальних D1 і максимальних D2 кутів між утворюючою лінією поверхні завантажувального вузла, що подає, і площиною І обертання диска з гребінчастими ножами вибрано в межах 0,38(D1+ D2)/D22,7, де  - експериментальний коефіцієнт, вибраний у залежності від розмірів і форми конгломератів рослинної сировини в межах 0,381,7. Недоліками є великі габарити та підвищена металоємність, так як виконані дві роздільні камери рознесені на ширину, більшу ніж габарити електродвигуна, а також те, що не забезпечується ще одна операція - одночасне змішування різної подрібненої рослинної сировини та не забезпечене безпечне подрібнювання кукурудзяних качанів та стебла і зручність очищення. Найбільш близькою по технічній суті є установка для готування кормосумішей описана у патенті України № 77310, опублікованому 10.02.1996 року, індекси МПК A01F29/00, A23N17/00, по якому установка для готування кормосумішей містить циліндричний корпус із встановленими на привідному валу корпусу рубочним ножем і метільником, який розташований хрестоподібно відносно рубочного ножа, що утворюють зону подрібнення і змішування, причому корпус встановлений горизонтально, виконаний гратчастим і має другий рубочний ніж, розташований симетрично відносно першого рубочного ножа, зону лущення і попереднього подрібнення качанів кукурудзи, виконану у вигляді встановлених на привідному валу корпусу двох дискових пилок і розташованим над дисковими пилками патрубком для подачі качана кукурудзи, торцеву кришку з бункером і рукавом для заправки стебельчастих кормів, кожух-відбивач, встановлений із зазором відносно корпусу, з чохлом у нижній частині для збору готового корму. Корпус в нижній частині має перемичку. Дискові пилки виконані з розведеними зубами. Патрубок для подачі качана кукурудзи встановлений під кутом до вертикальної площини корпусу. Обладнана стаканом для проштовхування качана кукурудзи до зони лущення. В зоні лущення качана кукурудзи встановлений бункер для зерна. Бункер для зерна встановлений вертикально та має заслінку. Торцева кришка виконана знімною. Між корпусом і кожухом-відбивачем встановлені ізолюючі прокладки. Чохол виконаний знімним. Бункер для заправлення стебельчастих кормів обладнаний рукавом, який виконаний знімним. Привідний вал корпусу змонтований на валу електродвигуна, встановленого на станині кормоцеху. Станина має опорну стійку. Опорна стійка виконана у вигляді триноги. Загальними суттєвими ознаками є те, що подрібнювач кормів універсальний містить закріплений на опорі електродвигун, корпус з циліндричною порожниною із встановленими на привідному горизонтальному валу рубочними ножами і метільником, а також містить патрубки 1 UA 73629 U 5 10 15 20 25 30 35 40 45 50 55 60 та бункери для можливості завантаження рослинної сировини на подрібнення, торцеву кришку та отвір для можливості вивантаження подрібненого корму. Недоліками прототипу є те, що дискові пилки неефективні для лущення та подрібнення качанів кукурудзи та лише збільшують габарити корпусу і призводять до необхідності встановлення всіх елементів для подрібнення на довгому валу, інший кінець якого закріплений на кришці, яку потрібно регулярно знімати для очищення гратчастого корпусу та внутрішньої порожнини кожуха, який до того ж складний для очищення, у зв'язку з малим зазором відносно кожуха і великою глибиною по утворюючій, та ще й відсутній захист від несанкціонованого включення електродвигуна. Дискові пилки, займаючи багато місця, після неякісного подрібнення в подальшій роботі подрібнення та перемішування не беруть участь. Висока металоємкість, так як ґратчастий корпус знаходиться в кожуху-відбивачі. В основу корисної моделі поставлена задача створення універсального, компактного подрібнювача кормів, з високою продуктивністю та поліпшенням якості подрібнення кормів, безпечного та надійного і зручного в експлуатації. Поставлена задача вирішується тим, що подрібнювач кормів універсальний містить закріплений на опорі електродвигун, корпус з циліндричною порожниною із встановленими на привідному горизонтальному валу рубочними ножами і метільником, а також містить патрубки та бункери для можливості завантаження рослинної сировини на подрібнення, торцеву кришку та отвір для можливості вивантаження подрібненого корму, причому встановлена система управління та аварійного захисту, корпус з'єднаний з фланцем електродвигуна, встановленого на опорі, та безпосередньо на валу електродвигуна встановлена маточина, на якій закріплені на заданій відстані одні від інших не менше одного рубочного ножа, не менше одного метільника, та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, а перед вивантажувальним отвором в корпусі по утворюючій встановлена знімна сітка. Бункер для зернових продуктів з'єднаний з порожниною корпусу через запірний клапан, встановлений зверху на утворюючій корпусу над зоною розташування рубочного ножа та метільника. Бункер коренеплодів з'єднаний в межах площини торцевого диска з порожниною корпусу каналом з уклоном через торцеву кришку з заслінкою та проштовхувачем в каналі, а також в верхній частині торцевої кришки встановлений патрубок для кукурудзяних качанів, який містить знімний стакан з обмежувальною головкою, для можливості підштовхування качанів. З торця корпусу в його верхній частині, з боку кріплення до електродвигуна, встановлений лоток з проштовхувачем та заслінкою, для можливості подання в порожнину корпусу сінажних. Вивантажувальний отвір в корпусі зроблений у вигляді конусного патрубка, що плавно переходить в циліндричну утворюючу корпусу, та на стінках конусного патрубка встановлено кріплення для підвіски мішка, для можливості збору подрібнених кормів, а торцева кришка має по контуру ущільнювальну прокладку і закріплена на петлі з вертикальною віссю, для можливості розвороту при відкриванні, та на корпусі встановлений відкидний гвинт з гайкою для можливості утримання торцевої кришки в закритій позиції. В конусному патрубку вище кріплення для підвіски мішка встановлена заслінка. На валу електродвигуна встановлена маточина з лисками, а в ножах, метільнику і диску з ножами зроблені відповідні центральні отвори, якими вони сполучені з маточиною, та між ними встановлені дистанційні кільця, а на торці вала не менше ніж один різьбовий гвинт встановлений в отвір у торці вала електродвигуна і утримує обмежувальною шайбою усі перелічені елементи. Маточина встановлена на шпонці циліндричного вала електродвигуна або маточина встановлена на конусному валу електродвигуна. Метільник розташований між двома рубочними ножами хрестоподібно, а торцевий диск, розташований ближче до кінця вала електродвигуна, має отвори вздовж ріжучої кромки ножів. Радіальні ножі розташовані з зазором відносно площини торцевого диску. Система управління та аварійного захисту містить автоматичний вимикач, магнітний пускач, теплове реле, кнопки "Пуск", "Стоп", індикаторну лампу та резистор, які розташовані в щиті управління, а також встановлену зверху на корпусі кнопку "Аварійний стоп", а кінцевий вимикач встановлений на корпусі і сполучається з торцевою кришкою, коли вона знаходиться в закритому положенні. Суттєвими відмітними ознаками корисної моделі, дійсними у всіх випадках, є те, що встановлена система управління та аварійного захисту, корпус з'єднаний з фланцем електродвигуна, встановленого на опорі, та безпосередньо на валу електродвигуна встановлена маточина, на якій закріплені на заданій відстані одні від інших не менше одного 2 UA 73629 U 5 10 15 20 25 30 35 40 45 50 55 60 рубочного ножа, не менше одного метільника, та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, а перед вивантажувальним отвором в корпусі по утворюючій встановлена знімна сітка. Суттєвими відмітними ознаками корисної моделі, дійсними в окремих випадках, є те, що бункер для зернових продуктів з'єднаний з порожниною корпусу через запірний клапан, встановлений зверху на утворюючій корпусу над зоною розташування рубочного ножа та метільника. Бункер коренеплодів з'єднаний в межах площини торцевого диска з порожниною корпусу каналом з уклоном через торцеву кришку з заслінкою та проштовхувачем в каналі, а також в верхній частині торцевої кришки встановлений патрубок для кукурудзяних качанів, який містить знімний стакан з обмежувальною головкою, для можливості підштовхування качанів. З торця корпусу в його верхній частині, з боку кріплення до електродвигуна, встановлений лоток з проштовхувачем та заслінкою, для можливості подання в порожнину корпусу сінажних. Вивантажувальний отвір в корпусі зроблений у вигляді конусного патрубка, що плавно переходить в циліндричну утворюючу корпусу, та на стінках конусного патрубка встановлено кріплення для підвіски мішка, для можливості збору подрібнених кормів, а торцева кришка має по контуру ущільнювальну прокладку і закріплена на петлі з вертикальною віссю, для можливості розвороту при відкриванні, та на корпусі встановлений відкидний гвинт з гайкою для можливості утримання торцевої кришки в закритій позиції. В конусному патрубку вище кріплення для підвіски мішка встановлена заслінка. На валу електродвигуна встановлена маточина з лисками, а в ножах, метільнику і диску з ножами зроблені відповідні центральні отвори, якими вони сполучені з маточиною, та між ними встановлені дистанційні кільця, а на торці вала не менше ніж один різьбовий гвинт встановлений в отвір у торці вала електродвигуна і утримує обмежувальною шайбою усі перелічені елементи. Маточина встановлена на шпонці циліндричного вала електродвигуна або маточина встановлена на конусному валу електродвигуна. Метільник розташований між двома рубочними ножами хрестоподібно, а торцевий диск, розташований ближче до кінця вала електродвигуна, має отвори вздовж ріжучої кромки ножів. Радіальні ножі розташовані з зазором відносно площини торцевого диску. Система управління та аварійного захисту містить автоматичний вимикач, магнітний пускач, теплове реле, кнопки "Пуск", "Стоп", індикаторну лампу та резистор, які розташовані в щиті управління, а також встановлену зверху на корпусі кнопку "Аварійний стоп", а кінцевий вимикач встановлений на корпусі і сполучається з торцевою кришкою в закритому положенні. Завдяки тому, що в подрібнювачі кормів встановлена система управління та аварійного захисту і відсутній доступ в порожнину корпусу при включеному електродвигуні, він безпечний в експлуатації. Те, що корпус з'єднаний з фланцем електродвигуна встановленого на опорі, та безпосередньо на валу електродвигуна встановлена маточина, на якій закріплені на відстані одні від інших не менше одного рубочного ножа, не менше одного метільника, та торцевий диск з встановленими на диску радіально не менше ніж двома ножами, а перед вивантажувальним отвором в корпусі встановлена знімна сітка, дозволило створити універсальний, компактний подрібнювач кормів, з високою продуктивністю та поліпшенням якості подрібнення кормів. Те, що завдяки такій конструкції не потрібен довгий вал з додатковими опорами, до компактності, доповнило можливість зручного доступу в порожнину для очищення та зміни сітки. На Фіг. 1 зображено загальний вигляд подрібнювача кормів; На Фіг. 2 зображена бокова проекція на подрібнювач кормів; На Фіг. 3 зображені елементи для подрібнювання та деталі їх кріплення на валу електродвигуна; На Фіг. 4 зображений центральний отвір в рубочних ножах, переріз А-А; На Фіг. 5. зображений центральний отвір в метільнику, переріз Б-Б; На Фіг. 6 зображений переріз В-В по маточині; На Фіг. 7 зображений виносний елемент Г; На Фіг. 8 зображений переріз Д-Д; На Фіг. 9 зображений виносний елемент Е; зображено переріз корпусу подрібнювана по його осі з видом на ріжучі ножі і фрези. На Фіг. 10 зображений вид Ж; На Фіг. 11 зображений переріз И-И по осі вала електродвигуна; На Фіг. 12 показана схема електрична при підключенні до трифазного живлення; На Фіг. 13 зображений загальний вигляд подрібнювана кормів при відкритій торцевій кришці. 3 UA 73629 U 5 10 15 20 25 30 35 40 45 50 55 Згідно з корисною моделлю подрібнювач кормів універсальний містить електродвигун 1, корпус 2 з'єднаний з фланцем 3 електродвигуна 1, наприклад при трифазному підключенні, як показано на схемі (Фіг. 12) - потужністю 1,5 кВт, 3000 обертів за хвилину, встановленого на опорі 4. На привідному горизонтальному валу 5 електродвигуна 1 встановлені рубочні ножи 6 та 7 і метільник 8, розташований хрестоподібно відносно рубочних ножів 6 та 7. Зверху на корпусі 2 розташований бункер 9 для зернових продуктів, закріплений через запірний клапан 10, яким може бути сферичний клапан, встановлений на корпусі 2 над зоною розташування рубочних ножів та метільника. З торця корпусу 2, з боку електродвигуна 1, закріплений лоток 11 для сінажних продуктів, в ньому встановлена заслінка 12 та проштовхувач 13. Шарнірно закріплена на петлі 14 торцева кришка 15, на якій встановлений патрубок 16 для кукурудзяних качанів, в якому міститься стакан 17 для подачі їх на подрібнення, а також на торцевий кришці встановлений бункер 18 для коренеплодів, та аналогічних по вологості та міцності плодів рослин (далі - для коренеплодів) з заслінкою 19 та проштовхувачем 20 в каналі 21, виконаним з уклоном та приєднаним до торцевої кришки 15 в нижній частині. Знизу корпусу 2 виконаний отвір 22 для можливості вивантаження подрібненого корму, причому корпус в цій частині може бути виконаний у вигляді конусного патрубка, що плавно переходить в циліндричну утворюючу корпусу. По сторонах, навкруги отвору встановлені елементи 23 для кріплення мішка 24 для збору кормів. Перед отвором 22 з внутрішньої сторони в корпусі 2, для можливості селекції вивантаження корму подрібненого до заданої фракції, встановлена знімна сітка 25, яка виконана у вигляді дуги з тим же радіусом, що і утворююча корпусу 2. Безпосередньо на валу 5 електродвигуна 1 з шпонкою 26 встановлена маточина 27 з буртом 28, на циліндричній частині якої виконані лиски 29, а в рубочних ножах 6 та 7 і метільнику 8, та торцевому диску 30 виконані центральні отвори 31 та 32, якими вони сполучені з маточиною 27, причому вони закріплені на відстані одні від інших і відділені дистанційними кільцями 33, 34, 35 та 36. На торцевому диску 30 встановлені радіально чотири ножа 37, ріжуча кромка яких знаходиться на відстані 5 мм від площини торцевого диска 30, та в торцевому диску виконані отвори 38, одна сторона яких співпадає з розташуванням ріжучих кромок ножів 37. На торці вала 5 встановлена обмежувальна та пружинна шайби 38 та різьбовий гвинт 39. Бункер 9 для зернових продуктів, з'єднаний з порожниною корпусу 2 через запірний клапан 10, ним може бути сферичний клапан з прохідним діаметром 40 мм. Він встановлений зверху на корпусі 2 над зоною розташування рубочних ножів 6 та 7 і метільника 8. Торцева кришка 15 сполучається з встановленим на корпусі відкидним гвинтом 40 з гайкоюбарашком 41 для можливості утримання торцевої кришки в закритій позиції. На кришці 15 по контуру встановлена ущільнювальна прокладка 42. Система управління та аварійного захисту представляє з'єднані між собою проводами, згідно схеми на Фіг. 12: автоматичний вимикач 43, магнітний пускач 44, теплове реле 45, кнопки "Пуск" 46, "Стоп" 47, "Аварійний стоп" 48 та кінцевий вимикач 49, індикаторну лампу 50, резистор 51, причому всі елементи системи автоматики крім кінцевого вимикача та кнопки 48 "Аварійний стоп" розміщені в закритому щиті 52, встановленому на опорі 4. Кінцевий вимикач 49, наприклад МЕ8166, встановлений на корпусі та на його пружний елемент надавлює торцева кришка 15 елементом 53. Можливо встановлювання інших типів кінцевих вимикачів з можливістю блокування подачі електроструму, при відкритій торцевій кришці 15 подрібнювача. Електродвигун 1 встановлений на опорі 4 своїми лапами 54 та закріплений гвинтами 55 з гайками 56 до вертикальної стійки 57, яка встановлена на хрестовині 58. Знімна сітка 25 фіксується гайкою-барашком 59 з зачепом 60 та встановлюється на опорних планках 61, приварених в корпусі 2. Нижче сітки встановлена заслінка 62. На стакані 17 встановлена обмежувальна головка 63, яка не дозволяє доторкнутися радіальних ножів 37. В роботі оптимальним є почергове подрібнення кормів, при зміні типу рослинної сировини використовується призначений для нього бункер, але відсутня потреба в зміні елементів, що подрібнюють: В першу чергу - зернові, сухе сіно, солома, качани кукурудзи та сухі корми або насіння; В другу чергу - коренеплоди, овочеві, фруктові; В третю чергу - зелена трава, свіже (вологе) сіно. Порядок подрібнення зернових: 4 UA 73629 U 5 10 15 20 25 30 35 40 45 50 55 сферичний клапан 10 бункера зернової суміші 9 перед початком роботи знаходиться в закритому стані, засипається зерно в бункер 9 в потрібній кількості, ставиться знизу корпусу 2 сітка 25, з чарункою під зерно 23 мм, закривається торцева кришка 15 та фіксується гайкоюбарашком 41, а на елементи кріплення 23 щільно підвішується мішок 24 для збору подрібнених кормів. Включається автоматичний вимикач 43, індикаторна лампа 50 показує що живлення включено, потім включається електродвигун 1 на подрібнювання, натиском кнопки 46 "Пуск". Потім плавно відкривається сферичний кран 10. Зерносуміш надходить в подрібнювач. Іде процес подрібнення зернової суміші. Коли зерно пройшло через сітку 25 порожній бункер для зернопродуктів 9 закривається запірним клапаном - сферичним клапаном 10. Заборонено відкривати торцеву кришку 15 при роботі подрібнювача. Заборонено чистити включений подрібнювач! Але в конструкції як аварійний захисту стоїть кінцевий вимикач 49, наприклад МЕ-8166, який відключає електродвигун 1 при відкриванні торцевої кришки. Подрібнювач зупиняється натиском кнопки 47 "СТОП", яка розташована на електрощиті, або кнопкою 48 "Аварійний стоп" червоного кольору, розташованою на самому видному місці корпусу 2. Виключається подрібнювач від силової мережі автоматичним вимикачем 43. Після повної зупинки електродвигуна 1. Знімається мішок 24, відкривається торцева кришка 15, знімається сітка 25. Очищується внутрішня порожнина корпусу 2 мітлою або щіткою, те що всі елементи доступні при відкритій торцевій кришці 15 гарно видно на Фіг. 13. По закінченні закривається торцева кришка 15, закручується гайка-барашок 41. Подрібнення сінажу (соломи, сіна, стеблових, трави, зеленої маси) В корпусі 2 установлюється сітка з чарункою 1010 мм, закривається торцева кришка 15, підвішується мішок 24. В лоток 11 накладається достатня кількість соломи, сіна або трави. Включається електродвигун 1 кнопкою 46 "Пуск". Відкривається заслінка 12, потім сінаж, солома, трава злегка по лотку подається проштовхувачем 13 до упору. Наступна порція сінажу, соломи, трави аналогічно подається проштовхувачем 13 і так до потрібного обсягу маси подрібненого корму у мішку 24. Підштовхування сінажу, соломи, трави рукою неможливо, так як проштовхувач незнімний, а також він не доходить до ножів та метільника, за рахунок звуження лотка. Зупиняється натиском кнопки 47 "СТОП", яка розташована на електрощиті, або кнопкою 48 "Аварійний стоп" червоного кольору. При подрібненні не виділяється ззовні пил, так як знизу подрібнений корм висипається в мішок 24, лоток 11 перекритий проштовхувачем 13, також перекриті сферичний кран 10, заслінка 19 та патрубок 16. Подрібнення коренеплодів та м'ясистих овочів. В бункер коренеплодів 18 засипаються порізані крупними шматками коренеплоди або, наприклад, кабачки, кавуни. Знизу під вивантажувальний отвір 22 підставляється ємність для збору подрібнених коренеплодів, на фігурах не показано, так як це може бути будь-яка ємність. Включається кнопкою 46 "Пуск", відкривається заслінка 19, іде подрібнювання і різання коренеплодів або аналогічних продуктів в потрібній кількості. Подаються коренеплоди тільки проштовхувачем 20. Зупиняється після переробки необхідної кількості натиском кнопки 47 "СТОП", яка розташована на електрощиті, або кнопкою "Аварійний стоп" 48. Подрібнення качанів кукурудзи та стебла. Знизу, під вивантажувальний отвір 22 в корпусі 2, підставляється ємність для збору подрібненої маси. Включається електродвигун 1 кнопкою 46 "Пуск". В отвір патрубка 16 подаються кукурудзяні качани або стебла, причому подаються качани кукурудзи проштовхувачем 17. В такій же послідовності в отвір патрубка 16 подається стебло кукурудзи. Після переробки необхідної кількості зупиняється натиском кнопки 47 "СТОП", яка розташована на електрощиті, або кнопкою 48 "Аварійний стоп". У зв'язку з тим, що для переходу з одної рослинної сировини на іншу не треба замінювати ножі або інші подрібнюючи елементи, можливо прикривши частково заслінку 62, поперемінно подрібнювати в одну тару всі указані рослинні продукти, за виключенням сінажних, і одержати суміш з різних продуктів. Автором виготовлений та випробуваний універсальний подрібнювач згідно з корисною моделлю, який призначений для подрібнення: зерна - пшениці, кукурудзи, ячменю, гороху, насіння соняшника; гарбузів, буряків, кавунів, картоплі, моркви та інших овочевих культур; качанів та стебла кукурудзи; садових фруктів - яблук, груш та інших безкісточкових; сінажних - соломи, сіна, свіжої зеленої трави, щириці. 5 UA 73629 U Конструкція забезпечує подрібнення з товщиною стружки (овочевих та коренеплодів) 3-5 мм, модуль помелу зернових 1,6-2,6 мм, сінажних, трав'яних та стеблових культур 4-8 мм. Всі вищеперелічені процеси виконуються одним універсальним подрібнювачем, що значно економить електроенергію та трудові ресурси. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 50 55 1. Подрібнювач кормів універсальний, що містить закріплений на опорі електродвигун, корпус з циліндричною порожниною із встановленими на привідному горизонтальному валу рубочними ножами і метільником, а також містить патрубки та бункери для можливості завантаження рослинної сировини на подрібнення, торцеву кришку та отвір для можливості вивантаження подрібненого корму, який відрізняється тим, що встановлена система управління та аварійного захисту, корпус з'єднаний з фланцем електродвигуна, встановленого на опорі, та безпосередньо на валу електродвигуна встановлена маточина, на якій закріплені на заданій відстані одні від інших не менше одного рубочного ножа, не менше одного метільника, та торцевий диск з встановленими на диску радіально не менше ніж двома ножами з боку торцевої кришки, а перед вивантажувальним отвором в корпусі по утворюючій встановлена знімна сітка. 2. Подрібнювач за п. 1, який відрізняється тим, що бункер для зернових продуктів з'єднаний з порожниною корпусу через запірний клапан, встановлений зверху на утворюючій корпусу над зоною розташування рубочного ножа та метільника. 3. Подрібнювач за п. 1, який відрізняється тим, що бункер коренеплодів з'єднаний в межах площини торцевого диска з порожниною корпусу каналом з уклоном через торцеву кришку з заслінкою та проштовхувачем в каналі, а також в верхній частині торцевої кришки встановлений патрубок для кукурудзяних качанів, який містить знімний стакан з обмежувальною головкою, для можливості підштовхування качанів. 4. Подрібнювач за п. 1, який відрізняється тим, що з торця корпусу в його верхній частині, з боку кріплення до електродвигуна, встановлений лоток з проштовхувачем та заслінкою, для можливості подання в порожнину корпусу сінажних. 5. Подрібнювач за п. 1, який відрізняється тим, що вивантажувальний отвір в корпусі зроблений у вигляді конусного патрубка, що плавно переходить в циліндричну утворюючу корпусу, та на стінках конусного патрубка встановлено кріплення для підвіски мішка, для можливості збору подрібнених кормів, а торцева кришка має по контуру ущільнювальну прокладку і закріплена на петлі з вертикальною віссю, для можливості розвороту при відкриванні, та на корпусі встановлений відкидний гвинт з гайкою для можливості утримання торцевої кришки в закритій позиції. 6. Подрібнювач за п. 5, який відрізняється тим, що в конусному патрубку вище кріплення для підвіски мішка встановлена заслінка. 7. Подрібнювач за п. 1, який відрізняється тим, що на валу електродвигуна встановлена маточина з лисками, а в ножах, метільнику і диску з ножами зроблені відповідні центральні отвори, якими вони сполучені з маточиною, та між ними встановлені дистанційні кільця, а на торці вала не менше ніж один різьбовий гвинт встановлений в отвір у торці вала електродвигуна і утримує обмежувальною шайбою усі перелічені елементи. 8. Подрібнювач за п. 7, який відрізняється тим, що маточина встановлена на шпонці циліндричного вала електродвигуна. 9. Подрібнювач за п. 7, який відрізняється тим, що маточина встановлена на конусному валу електродвигуна. 10. Подрібнювач за п. 7, який відрізняється тим, що метільник розташований між двома рубочними ножами хрестоподібно, а торцевий диск, розташований ближче до кінця вала електродвигуна, має отвори вздовж ріжучої кромки ножів. 11. Подрібнювач за п. 10, який відрізняється тим, що радіальні ножі розташовані з зазором відносно площини торцевого диска. 12. Подрібнювач за п. 1, який відрізняється тим, що система управління та аварійного захисту містить автоматичний вимикач, магнітний пускач, теплове реле, кнопки "Пуск", "Стоп", індикаторну лампу та резистор, які розташовані в щиті управління, а також встановлену зверху на корпусі кнопку "Аварійний стоп", а кінцевий вимикач встановлений на корпусі і сполучається з торцевою кришкою в закритому положенні. 6 UA 73629 U 7 UA 73629 U 8 UA 73629 U 9 UA 73629 U 10 UA 73629 U 11 UA 73629 U 12 UA 73629 U 13 UA 73629 U 14 UA 73629 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
