Універсальний подрібнювач кормів
Номер патенту: 63288
Опубліковано: 10.10.2011
Автори: Хіміч Валерій Васильович, Брагинець Микола Володимирович
Формула / Реферат
1. Універсальний подрібнювач кормів, що містить циліндричну камеру, в якій установлений вертикальний вал комбінованого подрібнюючого апарата, в який входить криволінійні та сегментні ножі, кидалка та два решета - з них одне нерухоме, який відрізняється тим, що ножі мають серпоподібну та сегменту форму, дає змогу подрібнювати різні корми.
2. Універсальний подрібнювач кормів за п. 1, який відрізняється тим, що має кидалку з регулюючими лопатками для створення ефективного повітряного потоку й евакуації роздрібненого корму.
3. Універсальний подрібнювач кормів за п. 1, який відрізняється тим, що має два решета, одне з них нерухоме, що дає змогу регулювати ступінь подрібнення корму.
Текст

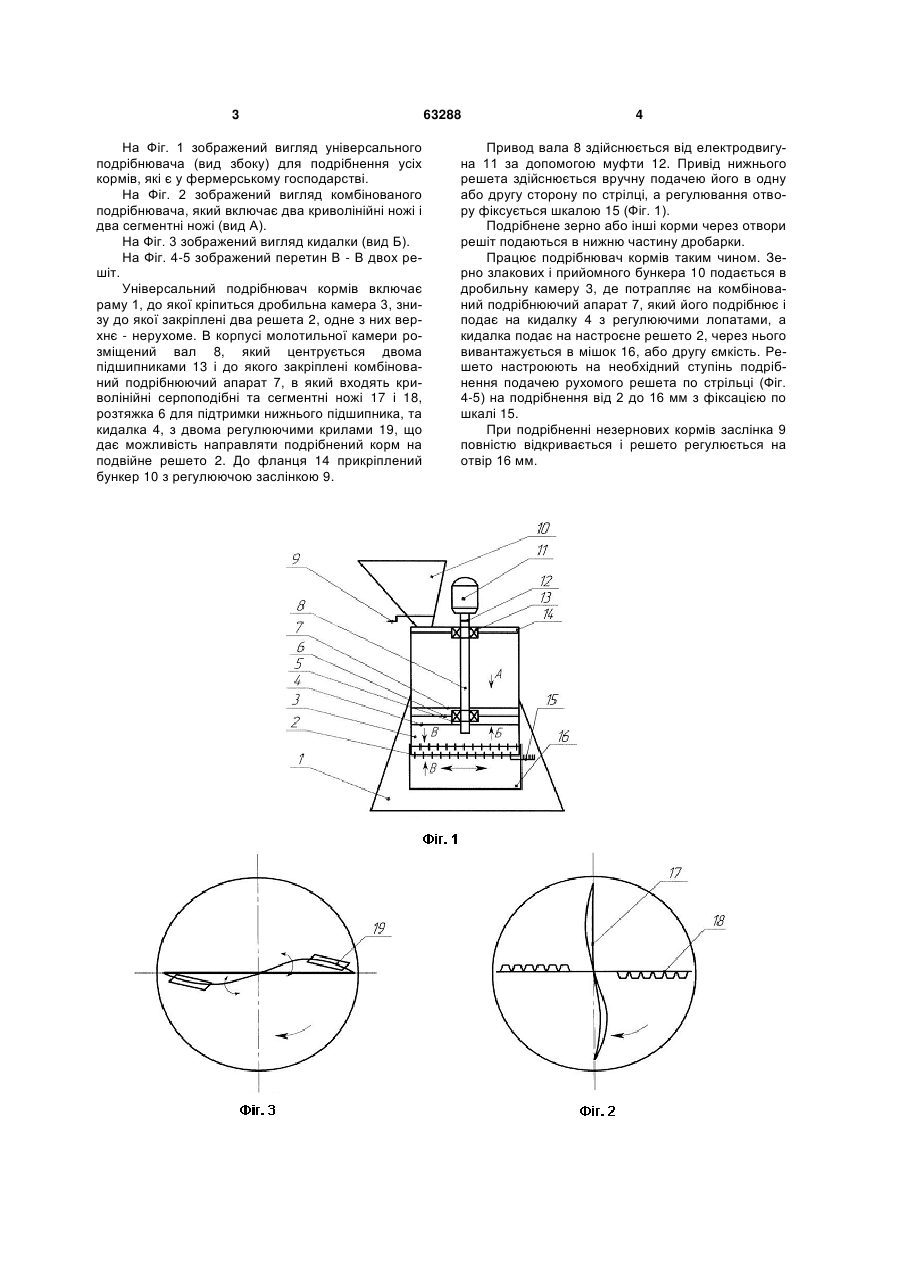

1. Універсальний подрібнювач кормів, що містить циліндричну камеру, в якій установлений вертикальний вал комбінованого подрібнюючого апарата, в який входить криволінійні та сегментні 3 На Фіг. 1 зображений вигляд універсального подрібнювача (вид збоку) для подрібнення усіх кормів, які є у фермерському господарстві. На Фіг. 2 зображений вигляд комбінованого подрібнювача, який включає два криволінійні ножі і два сегментні ножі (вид А). На Фіг. 3 зображений вигляд кидалки (вид Б). На Фіг. 4-5 зображений перетин В - В двох решіт. Універсальний подрібнювач кормів включає раму 1, до якої кріпиться дробильна камера 3, знизу до якої закріплені два решета 2, одне з них верхнє - нерухоме. В корпусі молотильної камери розміщений вал 8, який центрується двома підшипниками 13 і до якого закріплені комбінований подрібнюючий апарат 7, в який входять криволінійні серпоподібні та сегментні ножі 17 і 18, розтяжка 6 для підтримки нижнього підшипника, та кидалка 4, з двома регулюючими крилами 19, що дає можливість направляти подрібнений корм на подвійне решето 2. До фланця 14 прикріплений бункер 10 з регулюючою заслінкою 9. 63288 4 Привод вала 8 здійснюється від електродвигуна 11 за допомогою муфти 12. Привід нижнього решета здійснюється вручну подачею його в одну або другу сторону по стрілці, а регулювання отвору фіксується шкалою 15 (Фіг. 1). Подрібнене зерно або інші корми через отвори решіт подаються в нижню частину дробарки. Працює подрібнювач кормів таким чином. Зерно злакових і прийомного бункера 10 подається в дробильну камеру 3, де потрапляє на комбінований подрібнюючий апарат 7, який його подрібнює і подає на кидалку 4 з регулюючими лопатами, а кидалка подає на настроєне решето 2, через нього вивантажується в мішок 16, або другу ємкість. Решето настроюють на необхідний ступінь подрібнення подачею рухомого решета по стрільці (Фіг. 4-5) на подрібнення від 2 до 16 мм з фіксацією по шкалі 15. При подрібненні незернових кормів заслінка 9 повністю відкривається і решето регулюється на отвір 16 мм. 5 Комп’ютерна верстка М. Мацело 63288 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMultipurpose forage shredder
Автори англійськоюBrahinets Mykola Volodymyrovych, Khimich Valerii Vasyliovych
Назва патенту російськоюУниверсальный измельчитель кормов
Автори російськоюБрагинец Николай Владимирович, Химич Валерий Васильевич
МПК / Мітки
МПК: A01F 29/02
Мітки: подрібнювач, кормів, універсальний
Код посилання
<a href="https://ua.patents.su/3-63288-universalnijj-podribnyuvach-kormiv.html" target="_blank" rel="follow" title="База патентів України">Універсальний подрібнювач кормів</a>
