Установка для виготовлення монолітної футерівки прибуткових надставок

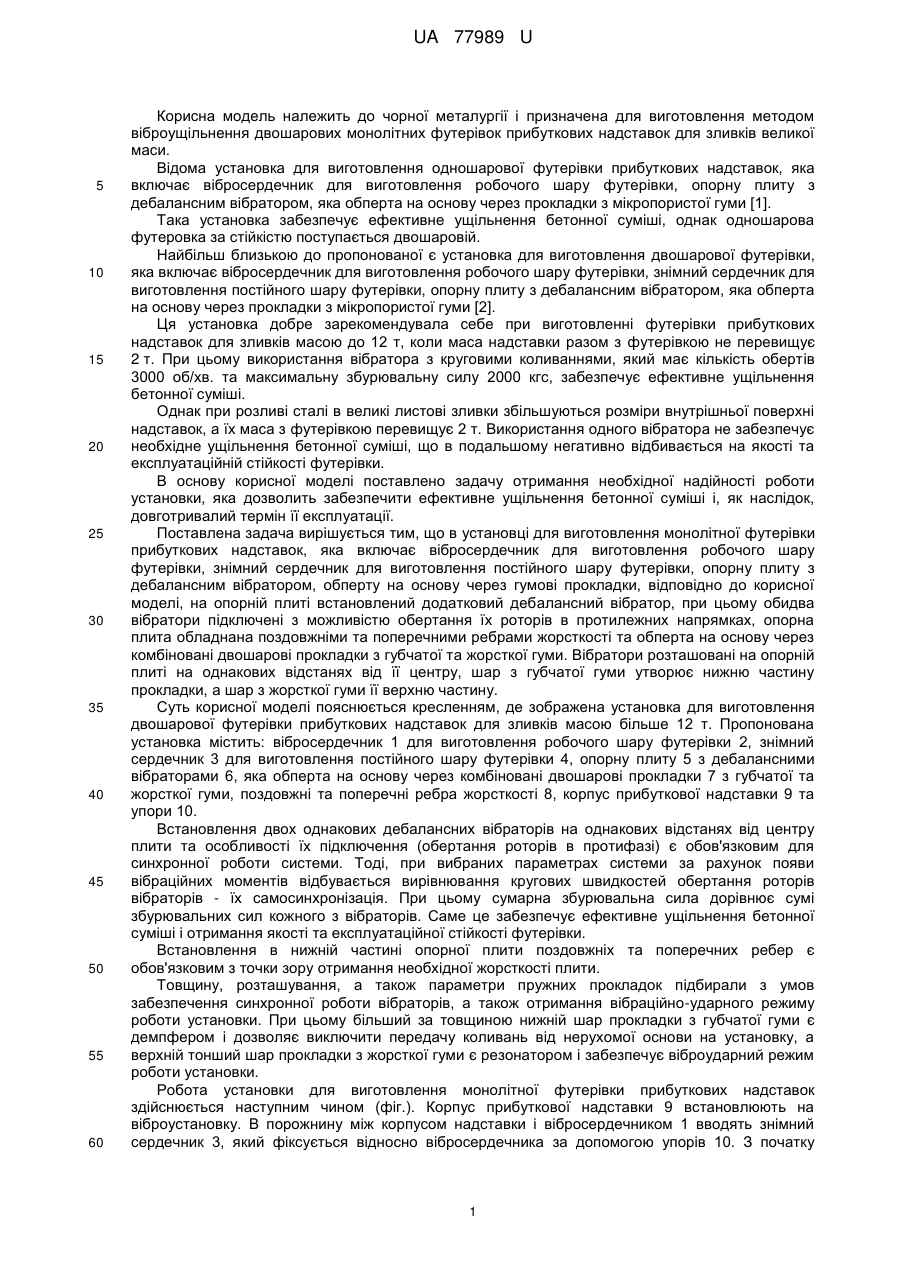

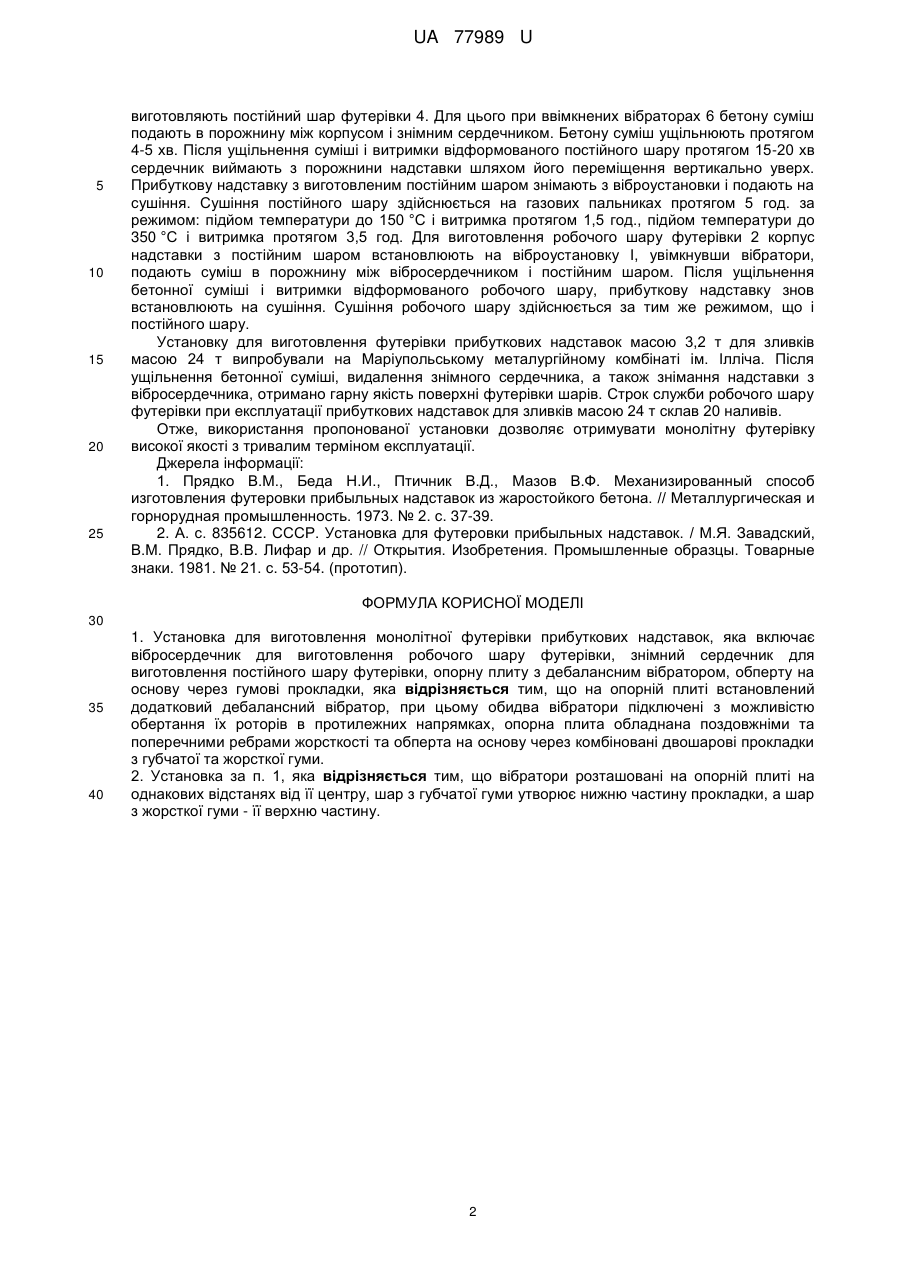

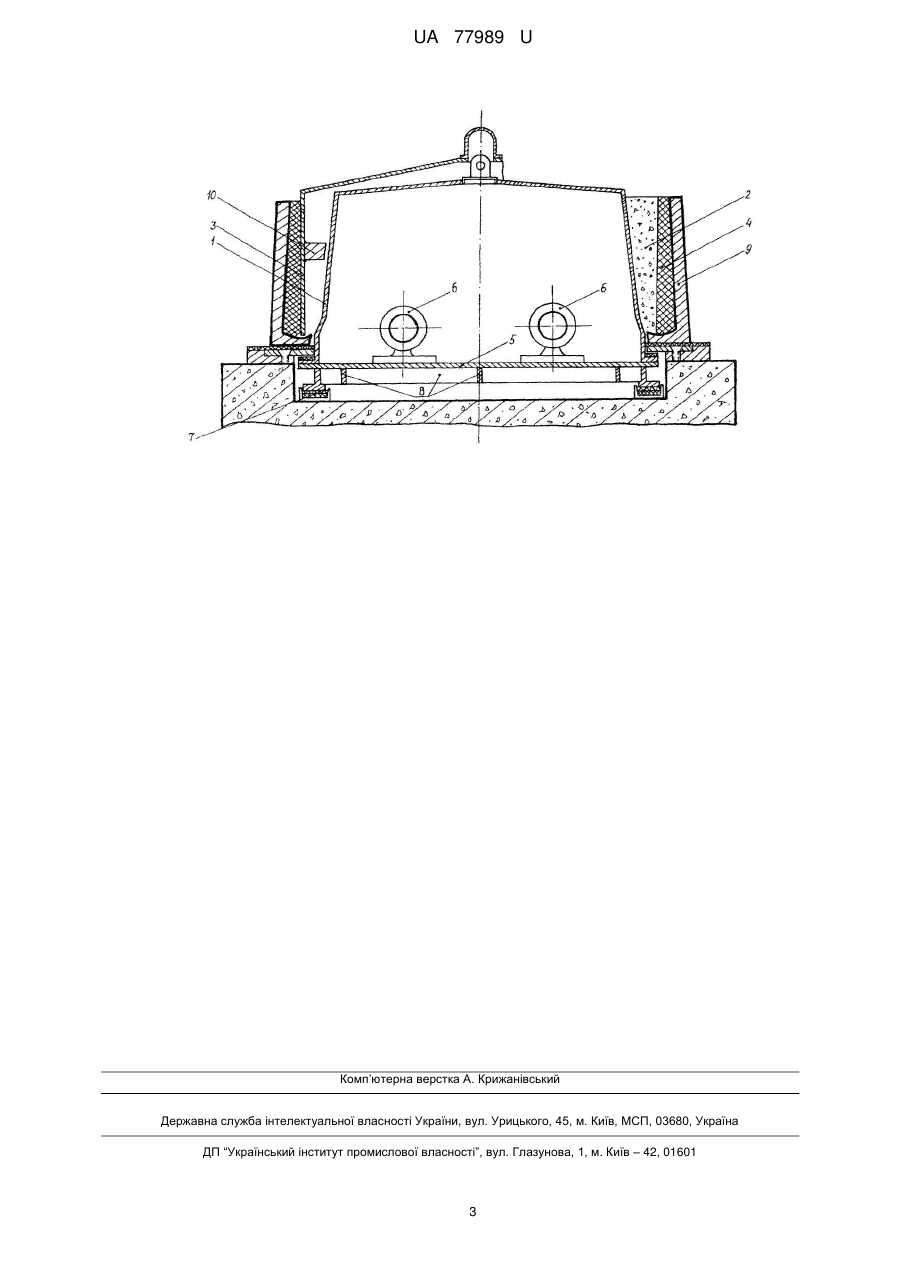

Реферат: UA 77989 U UA 77989 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії і призначена для виготовлення методом віброущільнення двошарових монолітних футерівок прибуткових надставок для зливків великої маси. Відома установка для виготовлення одношарової футерівки прибуткових надставок, яка включає вібросердечник для виготовлення робочого шару футерівки, опорну плиту з дебалансним вібратором, яка обперта на основу через прокладки з мікропористої гуми [1]. Така установка забезпечує ефективне ущільнення бетонної суміші, однак одношарова футеровка за стійкістю поступається двошаровій. Найбільш близькою до пропонованої є установка для виготовлення двошарової футерівки, яка включає вібросердечник для виготовлення робочого шару футерівки, знімний сердечник для виготовлення постійного шару футерівки, опорну плиту з дебалансним вібратором, яка обперта на основу через прокладки з мікропористої гуми [2]. Ця установка добре зарекомендувала себе при виготовленні футерівки прибуткових надставок для зливків масою до 12 т, коли маса надставки разом з футерівкою не перевищує 2 т. При цьому використання вібратора з круговими коливаннями, який має кількість обертів 3000 об/хв. та максимальну збурювальну силу 2000 кгс, забезпечує ефективне ущільнення бетонної суміші. Однак при розливі сталі в великі листові зливки збільшуються розміри внутрішньої поверхні надставок, а їх маса з футерівкою перевищує 2 т. Використання одного вібратора не забезпечує необхідне ущільнення бетонної суміші, що в подальшому негативно відбивається на якості та експлуатаційній стійкості футерівки. В основу корисної моделі поставлено задачу отримання необхідної надійності роботи установки, яка дозволить забезпечити ефективне ущільнення бетонної суміші і, як наслідок, довготривалий термін її експлуатації. Поставлена задача вирішується тим, що в установці для виготовлення монолітної футерівки прибуткових надставок, яка включає вібросердечник для виготовлення робочого шару футерівки, знімний сердечник для виготовлення постійного шару футерівки, опорну плиту з дебалансним вібратором, обперту на основу через гумові прокладки, відповідно до корисної моделі, на опорній плиті встановлений додатковий дебалансний вібратор, при цьому обидва вібратори підключені з можливістю обертання їх роторів в протилежних напрямках, опорна плита обладнана поздовжніми та поперечними ребрами жорсткості та обперта на основу через комбіновані двошарові прокладки з губчатої та жорсткої гуми. Вібратори розташовані на опорній плиті на однакових відстанях від її центру, шар з губчатої гуми утворює нижню частину прокладки, а шар з жорсткої гуми її верхню частину. Суть корисної моделі пояснюється кресленням, де зображена установка для виготовлення двошарової футерівки прибуткових надставок для зливків масою більше 12 т. Пропонована установка містить: вібросердечник 1 для виготовлення робочого шару футерівки 2, знімний сердечник 3 для виготовлення постійного шару футерівки 4, опорну плиту 5 з дебалансними вібраторами 6, яка обперта на основу через комбіновані двошарові прокладки 7 з губчатої та жорсткої гуми, поздовжні та поперечні ребра жорсткості 8, корпус прибуткової надставки 9 та упори 10. Встановлення двох однакових дебалансних вібраторів на однакових відстанях від центру плити та особливості їх підключення (обертання роторів в протифазі) є обов'язковим для синхронної роботи системи. Тоді, при вибраних параметрах системи за рахунок появи вібраційних моментів відбувається вирівнювання кругових швидкостей обертання роторів вібраторів - їх самосинхронізація. При цьому сумарна збурювальна сила дорівнює сумі збурювальних сил кожного з вібраторів. Саме це забезпечує ефективне ущільнення бетонної суміші і отримання якості та експлуатаційної стійкості футерівки. Встановлення в нижній частині опорної плити поздовжніх та поперечних ребер є обов'язковим з точки зору отримання необхідної жорсткості плити. Товщину, розташування, а також параметри пружних прокладок підбирали з умов забезпечення синхронної роботи вібраторів, а також отримання вібраційно-ударного режиму роботи установки. При цьому більший за товщиною нижній шар прокладки з губчатої гуми є демпфером і дозволяє виключити передачу коливань від нерухомої основи на установку, а верхній тонший шар прокладки з жорсткої гуми є резонатором і забезпечує віброударний режим роботи установки. Робота установки для виготовлення монолітної футерівки прибуткових надставок здійснюється наступним чином (фіг.). Корпус прибуткової надставки 9 встановлюють на віброустановку. В порожнину між корпусом надставки і вібросердечником 1 вводять знімний сердечник 3, який фіксується відносно вібросердечника за допомогою упорів 10. З початку 1 UA 77989 U 5 10 15 20 25 виготовляють постійний шар футерівки 4. Для цього при ввімкнених вібраторах 6 бетону суміш подають в порожнину між корпусом і знімним сердечником. Бетону суміш ущільнюють протягом 4-5 хв. Після ущільнення суміші і витримки відформованого постійного шару протягом 15-20 хв сердечник виймають з порожнини надставки шляхом його переміщення вертикально уверх. Прибуткову надставку з виготовленим постійним шаром знімають з віброустановки і подають на сушіння. Сушіння постійного шару здійснюється на газових пальниках протягом 5 год. за режимом: підйом температури до 150 °C і витримка протягом 1,5 год., підйом температури до 350 °C і витримка протягом 3,5 год. Для виготовлення робочого шару футерівки 2 корпус надставки з постійним шаром встановлюють на віброустановку І, увімкнувши вібратори, подають суміш в порожнину між вібросердечником і постійним шаром. Після ущільнення бетонної суміші і витримки відформованого робочого шару, прибуткову надставку знов встановлюють на сушіння. Сушіння робочого шару здійснюється за тим же режимом, що і постійного шару. Установку для виготовлення футерівки прибуткових надставок масою 3,2 т для зливків масою 24 т випробували на Маріупольському металургійному комбінаті ім. Ілліча. Після ущільнення бетонної суміші, видалення знімного сердечника, а також знімання надставки з вібросердечника, отримано гарну якість поверхні футерівки шарів. Строк служби робочого шару футерівки при експлуатації прибуткових надставок для зливків масою 24 т склав 20 наливів. Отже, використання пропонованої установки дозволяє отримувати монолітну футерівку високої якості з тривалим терміном експлуатації. Джерела інформації: 1. Прядко В.М., Беда Н.И., Птичник В.Д., Мазов В.Ф. Механизированный способ изготовления футеровки прибыльных надставок из жаростойкого бетона. // Металлургическая и горнорудная промышленность. 1973. № 2. с. 37-39. 2. А. с. 835612. СССР. Установка для футеровки прибыльных надставок. / М.Я. Завадский, В.М. Прядко, В.В. Лифар и др. // Открытия. Изобретения. Промышленные образцы. Товарные знаки. 1981. № 21. с. 53-54. (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Установка для виготовлення монолітної футерівки прибуткових надставок, яка включає вібросердечник для виготовлення робочого шару футерівки, знімний сердечник для виготовлення постійного шару футерівки, опорну плиту з дебалансним вібратором, обперту на основу через гумові прокладки, яка відрізняється тим, що на опорній плиті встановлений додатковий дебалансний вібратор, при цьому обидва вібратори підключені з можливістю обертання їх роторів в протилежних напрямках, опорна плита обладнана поздовжніми та поперечними ребрами жорсткості та обперта на основу через комбіновані двошарові прокладки з губчатої та жорсткої гуми. 2. Установка за п. 1, яка відрізняється тим, що вібратори розташовані на опорній плиті на однакових відстанях від її центру, шар з губчатої гуми утворює нижню частину прокладки, а шар з жорсткої гуми - її верхню частину. 2 UA 77989 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
