Затискач з’єднувальний перехідний петельний

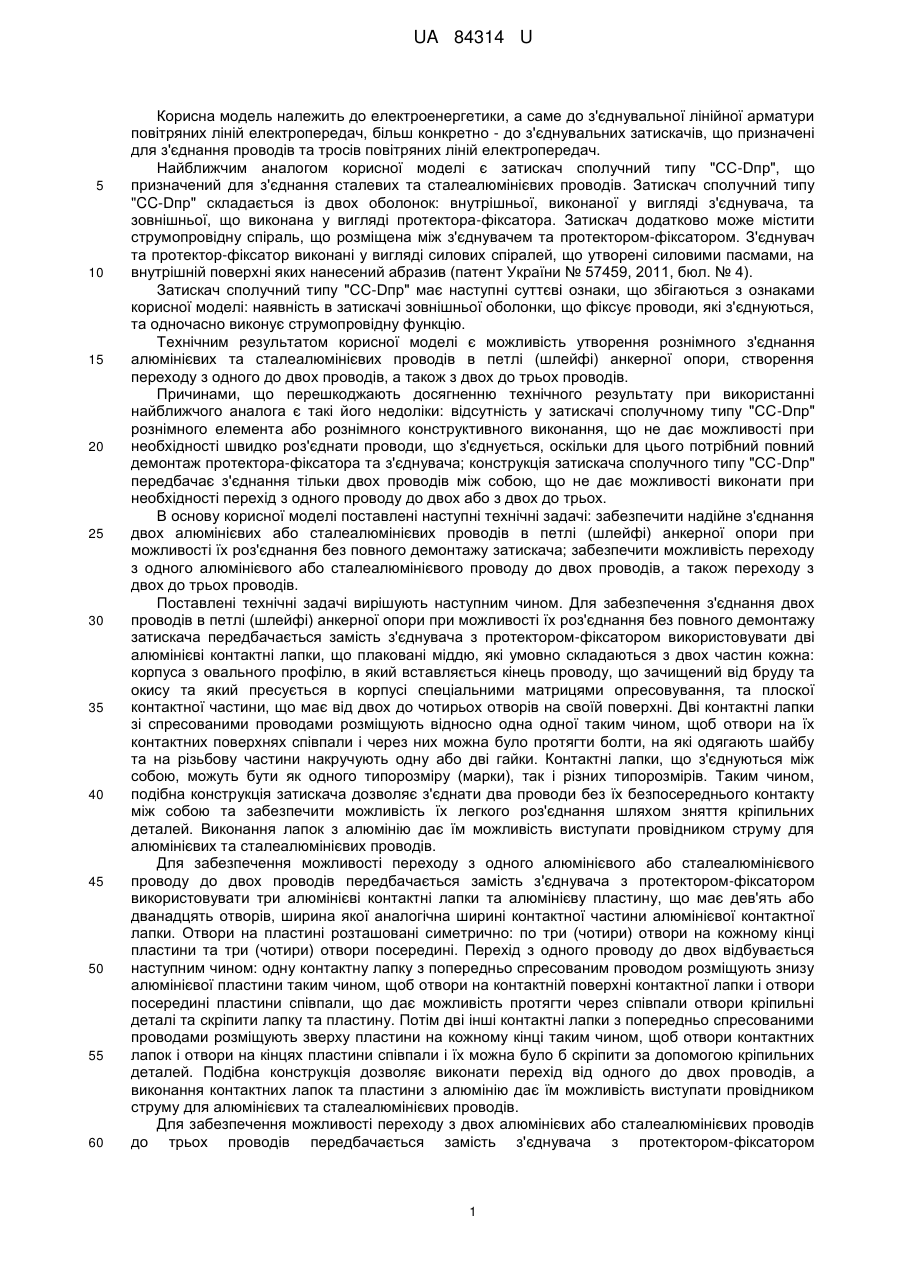

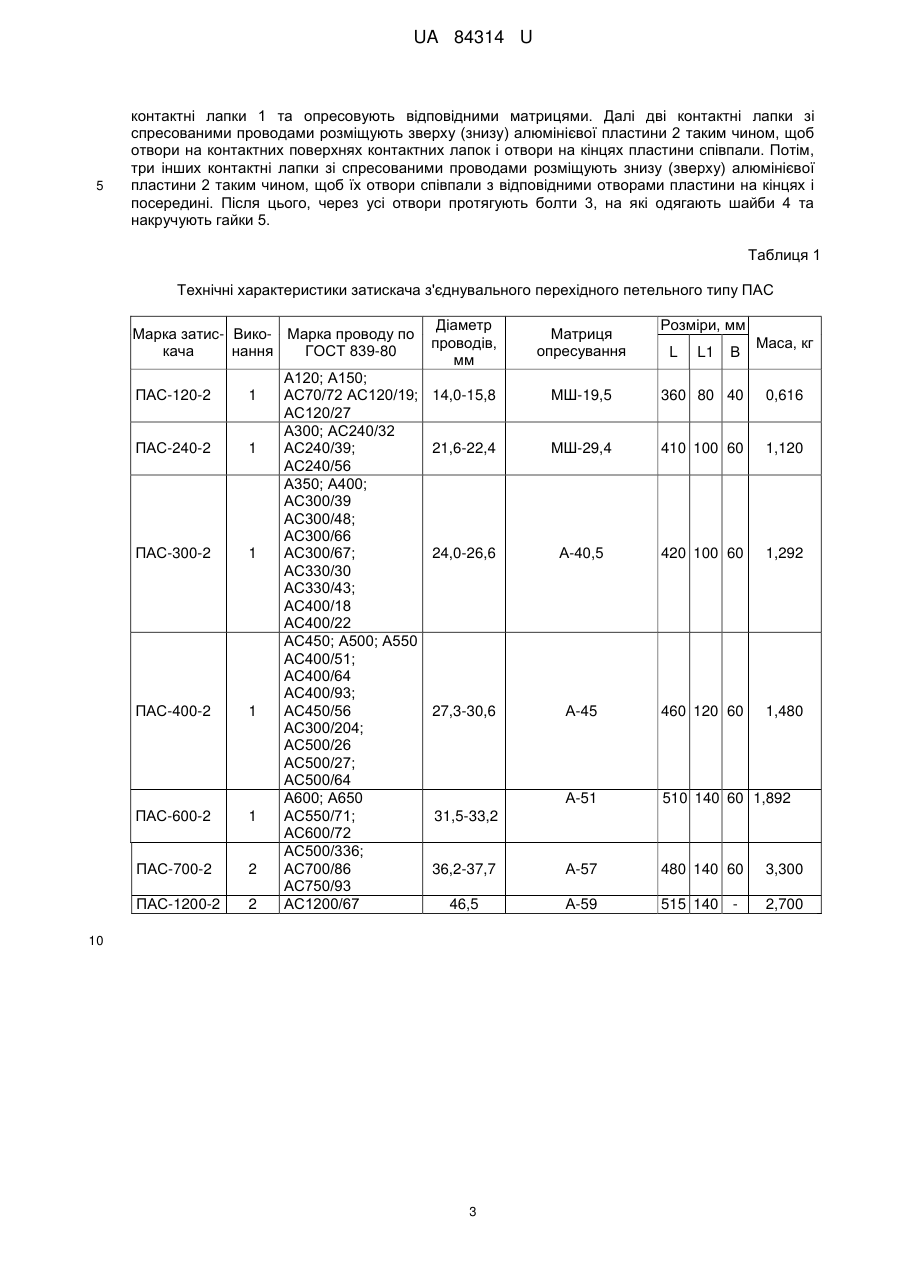

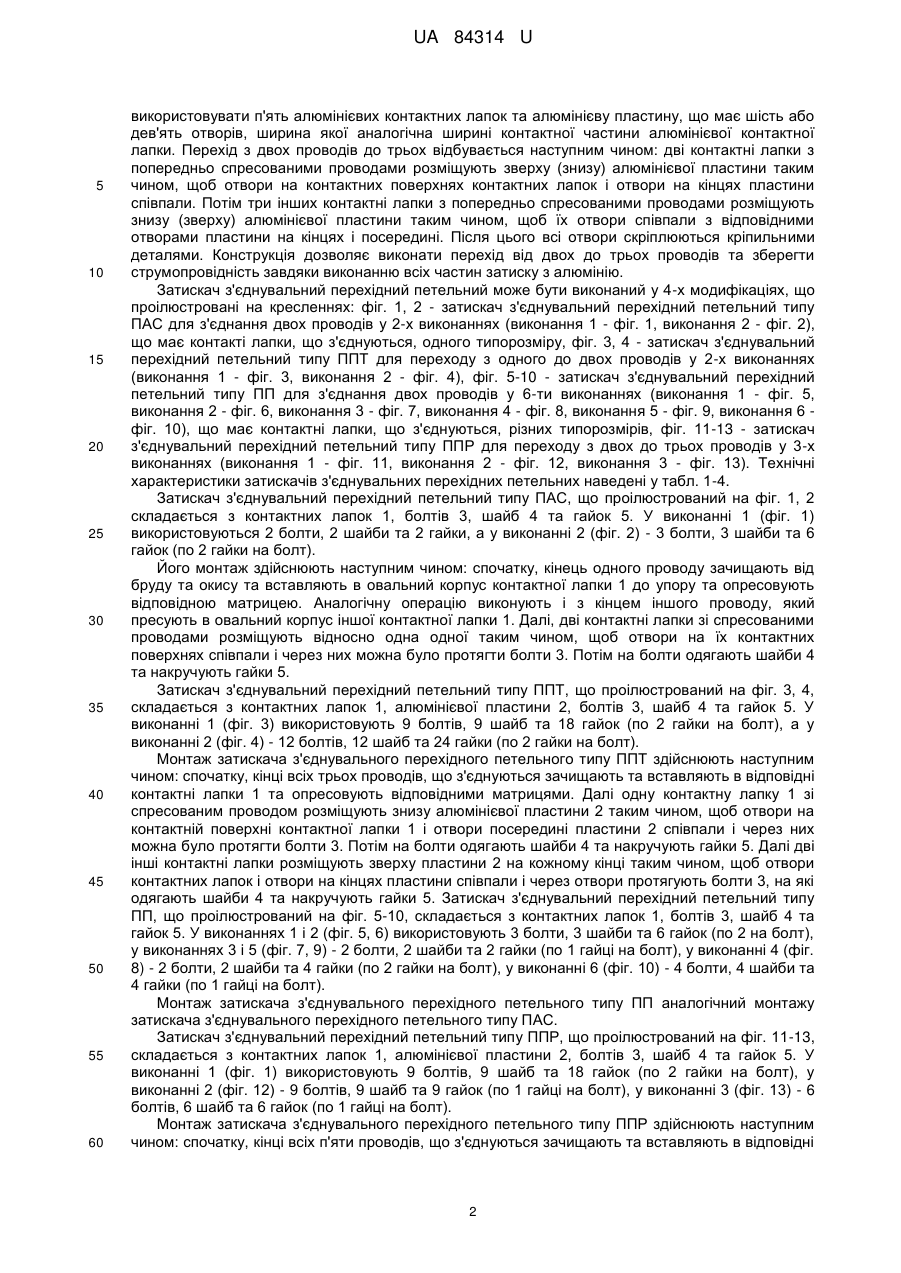

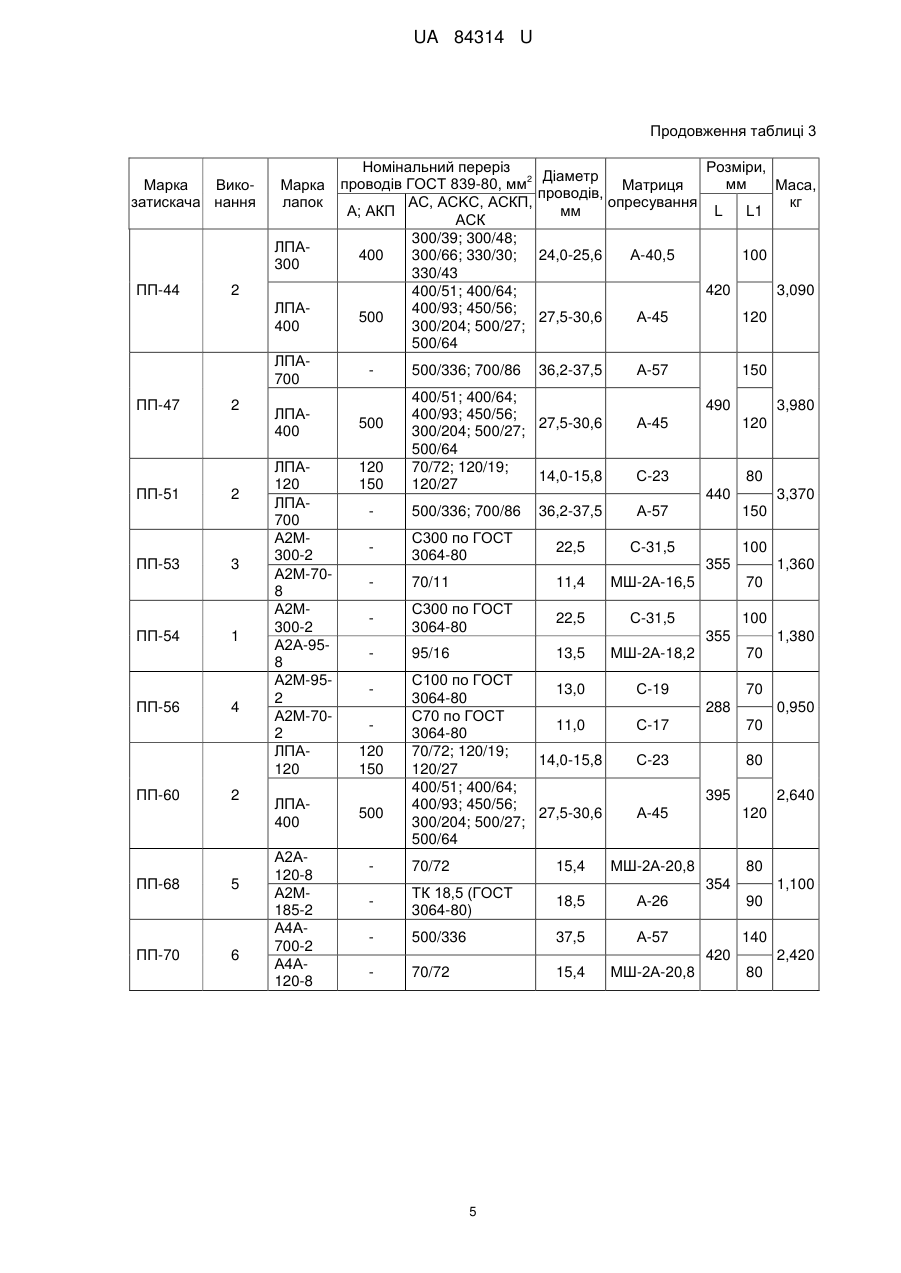

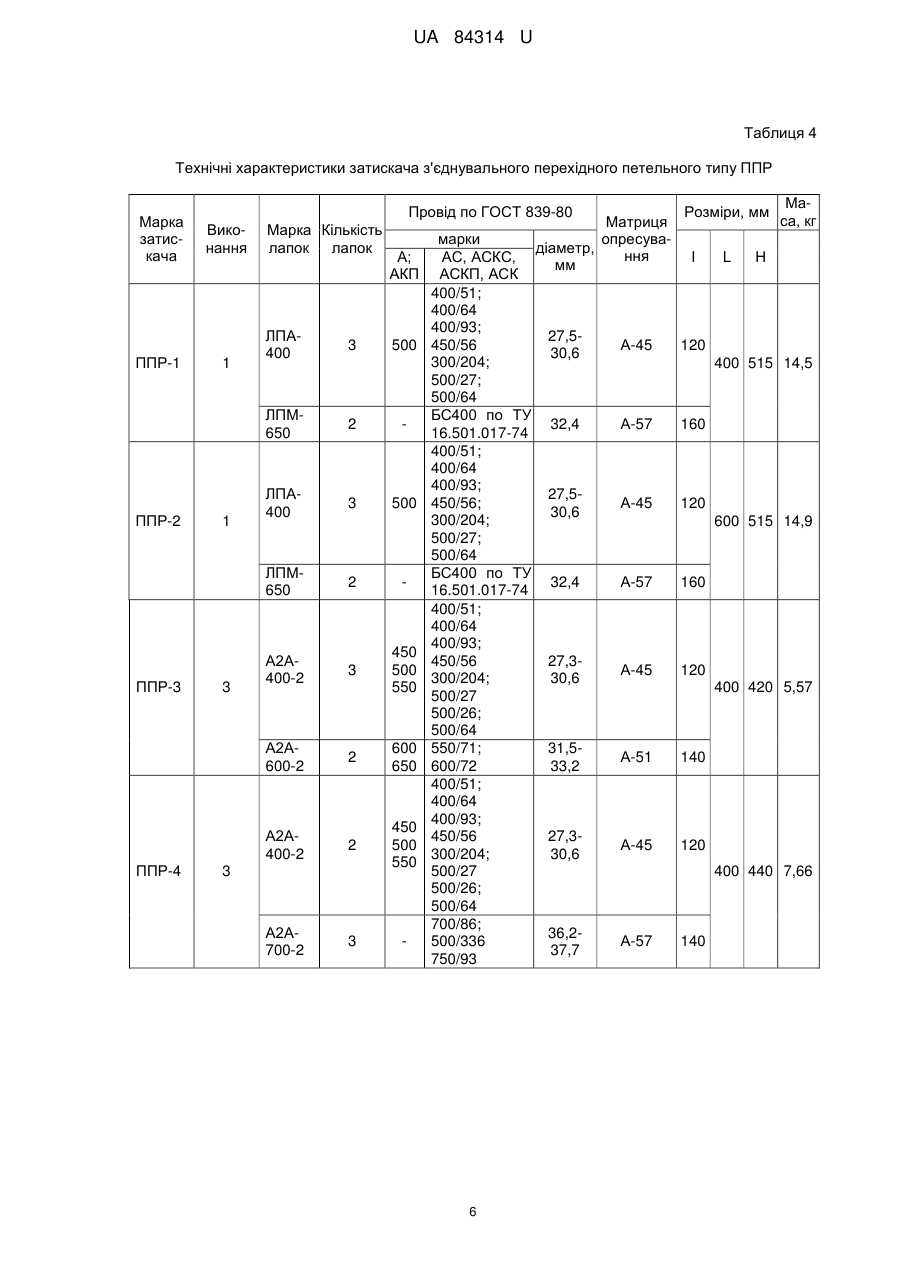

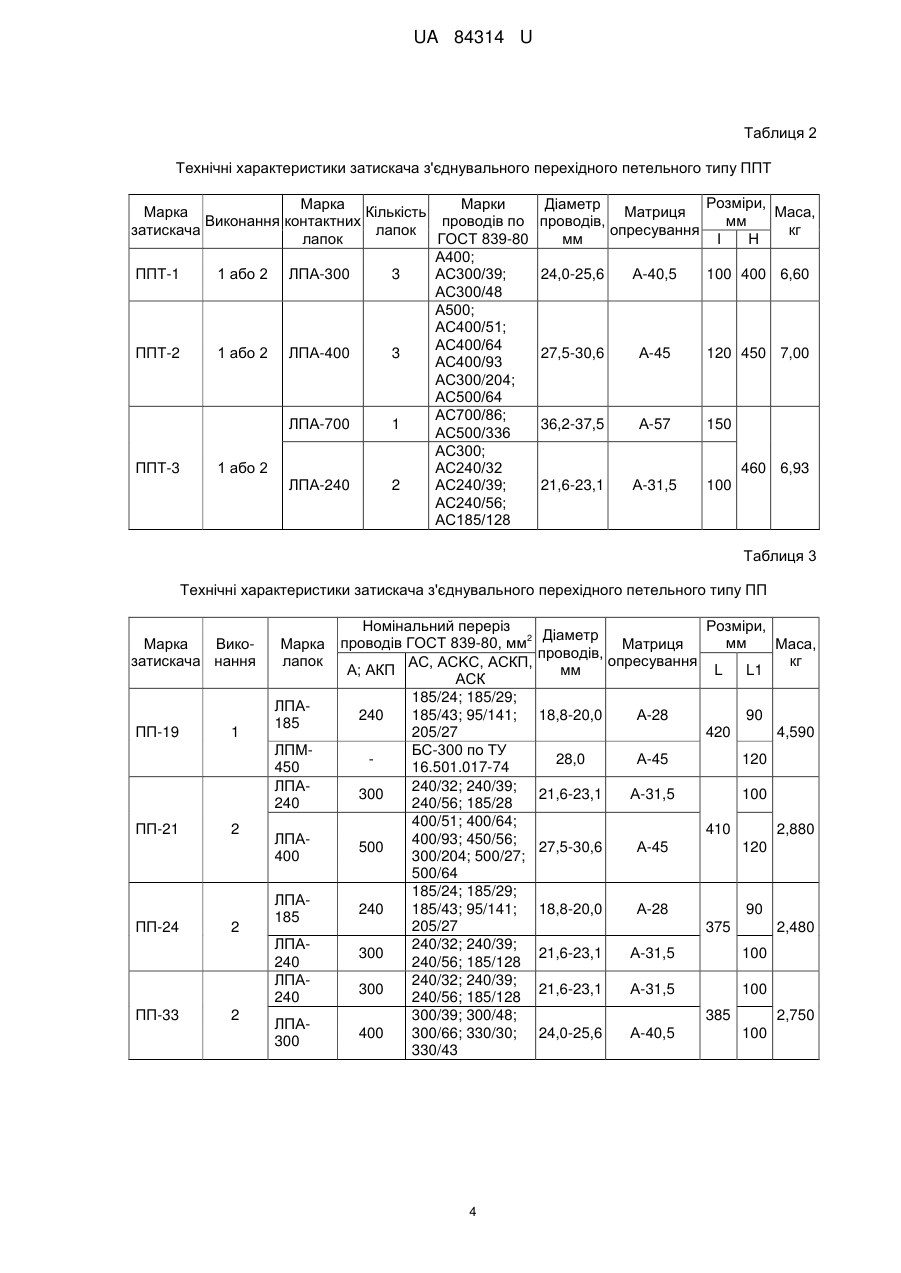

Реферат: UA 84314 U UA 84314 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до з'єднувальної лінійної арматури повітряних ліній електропередач, більш конкретно - до з'єднувальних затискачів, що призначені для з'єднання проводів та тросів повітряних ліній електропередач. Найближчим аналогом корисної моделі є затискач сполучний типу "CC-Dпp", що призначений для з'єднання сталевих та сталеалюмінієвих проводів. Затискач сполучний типу "CC-Dпp" складається із двох оболонок: внутрішньої, виконаної у вигляді з'єднувача, та зовнішньої, що виконана у вигляді протектора-фіксатора. Затискач додатково може містити струмопровідну спіраль, що розміщена між з'єднувачем та протектором-фіксатором. З'єднувач та протектор-фіксатор виконані у вигляді силових спіралей, що утворені силовими пасмами, на внутрішній поверхні яких нанесений абразив (патент України № 57459, 2011, бюл. № 4). Затискач сполучний типу "CC-Dпp" має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в затискачі зовнішньої оболонки, що фіксує проводи, які з'єднуються, та одночасно виконує струмопровідну функцію. Технічним результатом корисної моделі є можливість утворення рознімного з'єднання алюмінієвих та сталеалюмінієвих проводів в петлі (шлейфі) анкерної опори, створення переходу з одного до двох проводів, а також з двох до трьох проводів. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога є такі його недоліки: відсутність у затискачі сполучному типу "CC-Dпp" рознімного елемента або рознімного конструктивного виконання, що не дає можливості при необхідності швидко роз'єднати проводи, що з'єднується, оскільки для цього потрібний повний демонтаж протектора-фіксатора та з'єднувача; конструкція затискача сполучного типу "CC-Dпp" передбачає з'єднання тільки двох проводів між собою, що не дає можливості виконати при необхідності перехід з одного проводу до двох або з двох до трьох. В основу корисної моделі поставлені наступні технічні задачі: забезпечити надійне з'єднання двох алюмінієвих або сталеалюмінієвих проводів в петлі (шлейфі) анкерної опори при можливості їх роз'єднання без повного демонтажу затискача; забезпечити можливість переходу з одного алюмінієвого або сталеалюмінієвого проводу до двох проводів, а також переходу з двох до трьох проводів. Поставлені технічні задачі вирішують наступним чином. Для забезпечення з'єднання двох проводів в петлі (шлейфі) анкерної опори при можливості їх роз'єднання без повного демонтажу затискача передбачається замість з'єднувача з протектором-фіксатором використовувати дві алюмінієві контактні лапки, що плаковані міддю, які умовно складаються з двох частин кожна: корпуса з овального профілю, в який вставляється кінець проводу, що зачищений від бруду та окису та який пресується в корпусі спеціальними матрицями опресовування, та плоскої контактної частини, що має від двох до чотирьох отворів на своїй поверхні. Дві контактні лапки зі спресованими проводами розміщують відносно одна одної таким чином, щоб отвори на їх контактних поверхнях співпали і через них можна було протягти болти, на які одягають шайбу та на різьбову частини накручують одну або дві гайки. Контактні лапки, що з'єднуються між собою, можуть бути як одного типорозміру (марки), так і різних типорозмірів. Таким чином, подібна конструкція затискача дозволяє з'єднати два проводи без їх безпосереднього контакту між собою та забезпечити можливість їх легкого роз'єднання шляхом зняття кріпильних деталей. Виконання лапок з алюмінію дає їм можливість виступати провідником струму для алюмінієвих та сталеалюмінієвих проводів. Для забезпечення можливості переходу з одного алюмінієвого або сталеалюмінієвого проводу до двох проводів передбачається замість з'єднувача з протектором-фіксатором використовувати три алюмінієві контактні лапки та алюмінієву пластину, що має дев'ять або дванадцять отворів, ширина якої аналогічна ширині контактної частини алюмінієвої контактної лапки. Отвори на пластині розташовані симетрично: по три (чотири) отвори на кожному кінці пластини та три (чотири) отвори посередині. Перехід з одного проводу до двох відбувається наступним чином: одну контактну лапку з попередньо спресованим проводом розміщують знизу алюмінієвої пластини таким чином, щоб отвори на контактній поверхні контактної лапки і отвори посередині пластини співпали, що дає можливість протягти через співпали отвори кріпильні деталі та скріпити лапку та пластину. Потім дві інші контактні лапки з попередньо спресованими проводами розміщують зверху пластини на кожному кінці таким чином, щоб отвори контактних лапок і отвори на кінцях пластини співпали і їх можна було б скріпити за допомогою кріпильних деталей. Подібна конструкція дозволяє виконати перехід від одного до двох проводів, а виконання контактних лапок та пластини з алюмінію дає їм можливість виступати провідником струму для алюмінієвих та сталеалюмінієвих проводів. Для забезпечення можливості переходу з двох алюмінієвих або сталеалюмінієвих проводів до трьох проводів передбачається замість з'єднувача з протектором-фіксатором 1 UA 84314 U 5 10 15 20 25 30 35 40 45 50 55 60 використовувати п'ять алюмінієвих контактних лапок та алюмінієву пластину, що має шість або дев'ять отворів, ширина якої аналогічна ширині контактної частини алюмінієвої контактної лапки. Перехід з двох проводів до трьох відбувається наступним чином: дві контактні лапки з попередньо спресованими проводами розміщують зверху (знизу) алюмінієвої пластини таким чином, щоб отвори на контактних поверхнях контактних лапок і отвори на кінцях пластини співпали. Потім три інших контактні лапки з попередньо спресованими проводами розміщують знизу (зверху) алюмінієвої пластини таким чином, щоб їх отвори співпали з відповідними отворами пластини на кінцях і посередині. Після цього всі отвори скріплюються кріпильними деталями. Конструкція дозволяє виконати перехід від двох до трьох проводів та зберегти струмопровідність завдяки виконанню всіх частин затиску з алюмінію. Затискач з'єднувальний перехідний петельний може бути виконаний у 4-х модифікаціях, що проілюстровані на кресленнях: фіг. 1, 2 - затискач з'єднувальний перехідний петельний типу ПАС для з'єднання двох проводів у 2-х виконаннях (виконання 1 - фіг. 1, виконання 2 - фіг. 2), що має контакті лапки, що з'єднуються, одного типорозміру, фіг. 3, 4 - затискач з'єднувальний перехідний петельний типу ППТ для переходу з одного до двох проводів у 2-х виконаннях (виконання 1 - фіг. 3, виконання 2 - фіг. 4), фіг. 5-10 - затискач з'єднувальний перехідний петельний типу ПП для з'єднання двох проводів у 6-ти виконаннях (виконання 1 - фіг. 5, виконання 2 - фіг. 6, виконання 3 - фіг. 7, виконання 4 - фіг. 8, виконання 5 - фіг. 9, виконання 6 фіг. 10), що має контактні лапки, що з'єднуються, різних типорозмірів, фіг. 11-13 - затискач з'єднувальний перехідний петельний типу ППР для переходу з двох до трьох проводів у 3-х виконаннях (виконання 1 - фіг. 11, виконання 2 - фіг. 12, виконання 3 - фіг. 13). Технічні характеристики затискачів з'єднувальних перехідних петельних наведені у табл. 1-4. Затискач з'єднувальний перехідний петельний типу ПАС, що проілюстрований на фіг. 1, 2 складається з контактних лапок 1, болтів 3, шайб 4 та гайок 5. У виконанні 1 (фіг. 1) використовуються 2 болти, 2 шайби та 2 гайки, а у виконанні 2 (фіг. 2) - 3 болти, 3 шайби та 6 гайок (по 2 гайки на болт). Його монтаж здійснюють наступним чином: спочатку, кінець одного проводу зачищають від бруду та окису та вставляють в овальний корпус контактної лапки 1 до упору та опресовують відповідною матрицею. Аналогічну операцію виконують і з кінцем іншого проводу, який пресують в овальний корпус іншої контактної лапки 1. Далі, дві контактні лапки зі спресованими проводами розміщують відносно одна одної таким чином, щоб отвори на їх контактних поверхнях співпали і через них можна було протягти болти 3. Потім на болти одягають шайби 4 та накручують гайки 5. Затискач з'єднувальний перехідний петельний типу ППТ, що проілюстрований на фіг. 3, 4, складається з контактних лапок 1, алюмінієвої пластини 2, болтів 3, шайб 4 та гайок 5. У виконанні 1 (фіг. 3) використовують 9 болтів, 9 шайб та 18 гайок (по 2 гайки на болт), а у виконанні 2 (фіг. 4) - 12 болтів, 12 шайб та 24 гайки (по 2 гайки на болт). Монтаж затискача з'єднувального перехідного петельного типу ППТ здійснюють наступним чином: спочатку, кінці всіх трьох проводів, що з'єднуються зачищають та вставляють в відповідні контактні лапки 1 та опресовують відповідними матрицями. Далі одну контактну лапку 1 зі спресованим проводом розміщують знизу алюмінієвої пластини 2 таким чином, щоб отвори на контактній поверхні контактної лапки 1 і отвори посередині пластини 2 співпали і через них можна було протягти болти 3. Потім на болти одягають шайби 4 та накручують гайки 5. Далі дві інші контактні лапки розміщують зверху пластини 2 на кожному кінці таким чином, щоб отвори контактних лапок і отвори на кінцях пластини співпали і через отвори протягують болти 3, на які одягають шайби 4 та накручують гайки 5. Затискач з'єднувальний перехідний петельний типу ПП, що проілюстрований на фіг. 5-10, складається з контактних лапок 1, болтів 3, шайб 4 та гайок 5. У виконаннях 1 і 2 (фіг. 5, 6) використовують 3 болти, 3 шайби та 6 гайок (по 2 на болт), у виконаннях 3 і 5 (фіг. 7, 9) - 2 болти, 2 шайби та 2 гайки (по 1 гайці на болт), у виконанні 4 (фіг. 8) - 2 болти, 2 шайби та 4 гайки (по 2 гайки на болт), у виконанні 6 (фіг. 10) - 4 болти, 4 шайби та 4 гайки (по 1 гайці на болт). Монтаж затискача з'єднувального перехідного петельного типу ПП аналогічний монтажу затискача з'єднувального перехідного петельного типу ПАС. Затискач з'єднувальний перехідний петельний типу ППР, що проілюстрований на фіг. 11-13, складається з контактних лапок 1, алюмінієвої пластини 2, болтів 3, шайб 4 та гайок 5. У виконанні 1 (фіг. 1) використовують 9 болтів, 9 шайб та 18 гайок (по 2 гайки на болт), у виконанні 2 (фіг. 12) - 9 болтів, 9 шайб та 9 гайок (по 1 гайці на болт), у виконанні 3 (фіг. 13) - 6 болтів, 6 шайб та 6 гайок (по 1 гайці на болт). Монтаж затискача з'єднувального перехідного петельного типу ППР здійснюють наступним чином: спочатку, кінці всіх п'яти проводів, що з'єднуються зачищають та вставляють в відповідні 2 UA 84314 U 5 контактні лапки 1 та опресовують відповідними матрицями. Далі дві контактні лапки зі спресованими проводами розміщують зверху (знизу) алюмінієвої пластини 2 таким чином, щоб отвори на контактних поверхнях контактних лапок і отвори на кінцях пластини співпали. Потім, три інших контактні лапки зі спресованими проводами розміщують знизу (зверху) алюмінієвої пластини 2 таким чином, щоб їх отвори співпали з відповідними отворами пластини на кінцях і посередині. Після цього, через усі отвори протягують болти 3, на які одягають шайби 4 та накручують гайки 5. Таблиця 1 Технічні характеристики затискача з'єднувального перехідного петельного типу ПАС Марка затис- Вико- Марка проводу по кача нання ГОСТ 839-80 ПАС-120-2 1 ПАС-240-2 1 ПАС-300-2 1 ПАС-400-2 1 ПАС-600-2 1 ПАС-700-2 2 ПАС-1200-2 2 А120; А150; АС70/72 АС120/19; АС120/27 А300; АС240/32 АС240/39; АС240/56 А350; А400; АС300/39 АС300/48; АС300/66 АС300/67; АС330/30 АС330/43; АС400/18 АС400/22 АС450; А500; А550 АС400/51; АС400/64 АС400/93; АС450/56 АС300/204; АС500/26 АС500/27; АС500/64 А600; А650 АС550/71; АС600/72 АС500/336; АС700/86 АС750/93 АС1200/67 Діаметр проводів, мм Матриця опресування Розміри, мм 14,0-15,8 МШ-19,5 360 80 40 0,616 21,6-22,4 МШ-29,4 410 100 60 1,120 24,0-26,6 А-40,5 420 100 60 1,292 27,3-30,6 А-45 460 120 60 1,480 А-51 510 140 60 1,892 36,2-37,7 А-57 480 140 60 3,300 46,5 А-59 515 140 2,700 L L1 В Маса, кг 31,5-33,2 10 3 UA 84314 U Таблиця 2 Технічні характеристики затискача з'єднувального перехідного петельного типу ППТ Марка Марки Марка Кількість Виконання контактних проводів по затискача лапок лапок ГОСТ 839-80 А400; ППТ-1 1 або 2 ЛПА-300 3 АС300/39; АС300/48 А500; АС400/51; АС400/64 ППТ-2 1 або 2 ЛПА-400 3 АС400/93 АС300/204; АС500/64 АС700/86; ЛПА-700 1 АС500/336 АС300; ППТ-3 1 або 2 АС240/32 ЛПА-240 2 АС240/39; АС240/56; АС185/128 Розміри, Діаметр Матриця Маса, мм проводів, опресування кг мм І Н 24,0-25,6 А-40,5 100 400 6,60 27,5-30,6 А-45 120 450 7,00 36,2-37,5 А-57 150 21,6-23,1 А-31,5 100 460 6,93 Таблиця 3 Технічні характеристики затискача з'єднувального перехідного петельного типу ПП Марка Викозатискача нання ПП-19 1 Марка лапок ЛПА185 ЛПМ450 ЛПА240 ПП-21 ПП-24 2 2 ЛПА400 ЛПА185 ЛПА240 ЛПА240 ПП-33 2 ЛПА300 Номінальний переріз 2 проводів ГОСТ 839-80, мм AC, ACKC, АСКП, А; АКП АСК 185/24; 185/29; 240 185/43; 95/141; 205/27 БС-300 по ТУ 16.501.017-74 240/32; 240/39; 300 240/56; 185/28 400/51; 400/64; 400/93; 450/56; 500 300/204; 500/27; 500/64 185/24; 185/29; 240 185/43; 95/141; 205/27 240/32; 240/39; 300 240/56; 185/128 240/32; 240/39; 300 240/56; 185/128 300/39; 300/48; 400 300/66; 330/30; 330/43 4 Діаметр Матриця проводів, опресування мм 18,8-20,0 Розміри, мм Маса, кг L L1 А-28 90 420 4,590 28,0 А-45 120 21,6-23,1 А-31,5 100 27,5-30,6 А-45 18,8-20,0 А-28 410 2,880 120 90 375 2,480 21,6-23,1 А-31,5 100 21,6-23,1 А-31,5 100 24,0-25,6 А-40,5 385 2,750 100 UA 84314 U Продовження таблиці 3 Марка Викозатискача нання Марка лапок ЛПА300 ПП-44 2 ЛПА400 ЛПА700 ПП-47 ПП-51 ПП-53 ПП-54 ПП-56 ПП-60 ПП-68 ПП-70 2 2 3 1 4 2 5 6 ЛПА400 ЛПА120 ЛПА700 А2М300-2 А2М-708 А2М300-2 А2А-958 А2М-952 А2М-702 ЛПА120 ЛПА400 А2А120-8 А2М185-2 А4А700-2 А4А120-8 Номінальний переріз 2 проводів ГОСТ 839-80, мм AC, ACKC, АСКП, А; АКП АСК 300/39; 300/48; 400 300/66; 330/30; 330/43 400/51; 400/64; 400/93; 450/56; 500 300/204; 500/27; 500/64 500 120 150 500/336; 700/86 Діаметр Матриця проводів, опресування мм 24,0-25,6 Розміри, мм Маса, кг L L1 А-40,5 100 420 27,5-30,6 А-45 120 36,2-37,5 А-57 150 400/51; 400/64; 400/93; 450/56; 27,5-30,6 300/204; 500/27; 500/64 70/72; 120/19; 14,0-15,8 120/27 490 А-45 80 440 500/336; 700/86 36,2-37,5 А-57 С300 по ГОСТ 3064-80 22,5 С-31,5 70/11 11,4 МШ-2А-16,5 С300 по ГОСТ 3064-80 22,5 С-31,5 95/16 13,5 120 150 500 3,370 150 100 355 1,360 70 100 355 С100 по ГОСТ 13,0 3064-80 С70 по ГОСТ 11,0 3064-80 70/72; 120/19; 14,0-15,8 120/27 400/51; 400/64; 400/93; 450/56; 27,5-30,6 300/204; 500/27; 500/64 70/72 3,980 120 С-23 3,090 15,4 МШ-2А-18,2 1,380 70 С-19 70 288 0,950 С-17 70 С-23 80 395 А-45 2,640 120 МШ-2А-20,8 80 354 ТК 18,5 (ГОСТ 3064-80) 18,5 А-26 500/336 37,5 А-57 1,100 90 140 420 70/72 15,4 5 МШ-2А-20,8 2,420 80 UA 84314 U Таблиця 4 Технічні характеристики затискача з'єднувального перехідного петельного типу ППР Марка затискача Провід по ГОСТ 839-80 Виконання Марка Кількість лапок лапок А; АКП ППР-4 ЛПА400 3 500 2 А2А400-2 3 450 500 550 2 600 650 А2А400-2 3 А2А600-2 ППР-3 1 2 ЛПМ650 ППР-2 1 3 ЛПМ650 ППР-1 ЛПА400 2 450 500 550 3 А2А700-2 3 500 марки АС, АСКС, АСКП, АСК 400/51; 400/64 400/93; 450/56 300/204; 500/27; 500/64 БС400 по ТУ 16.501.017-74 400/51; 400/64 400/93; 450/56; 300/204; 500/27; 500/64 БС400 по ТУ 16.501.017-74 400/51; 400/64 400/93; 450/56 300/204; 500/27 500/26; 500/64 550/71; 600/72 400/51; 400/64 400/93; 450/56 300/204; 500/27 500/26; 500/64 700/86; 500/336 750/93 6 Матриця опресувадіаметр, ння мм Розміри, мм І 27,530,6 А-45 32,4 А-57 А-45 120 32,4 А-57 160 27,330,6 А-45 120 31,533,2 А-51 140 27,330,6 А-45 Н 160 27,530,6 L Маса, кг 120 120 400 515 14,5 600 515 14,9 400 420 5,57 400 440 7,66 36,237,7 А-57 140 UA 84314 U Продовження таблиці 4 Марка Викозатиснання кача Провід по ГОСТ 839-80 Кількість лапок А2А-4002 ППР-5 Марка лапок 3 3 А2А-7002 А; АКП 450 500 550 2 3 185 2 350 400 А2А-3002 3 350 400 2 600 650 А2А-3002 ППР-9 2 А2А-6002 ППР-8 500 А2А-3002 ППР-7 3 А2А-1508 2 ЛПА-400 ЛПА-500 ППР-6 3 350 400 3 3 3 А2А-7002 2 марки АС, АСКС, АСКП, АСК 400/51; 400/64 400/93; 450/56 300/204; 500/27 500/26; 500/64 700/86; 500/336 750/93 400/51; 400/64 400/93; 450/56 300/204; 500/27 500/26; 500/64 ПА500 150/19; 150/24 150/34 300/39; 300/48 300/66; 330/30 330/43; 300/67 400/18; 400/22 300/39; 300/48 300/66; 330/30 330/43; 300/67 400/18; 400/22 550/71; 600/72 300/39; 300/48 300/66; 330/30 330/43; 300/67 400/18; 400/22 700/86; 500/336; 750/93 7 Матриця опресувадіаметр, ння мм 27,330,6 А-45 Розміри, мм І L Маса, кг Н 120 400 440 6,82 140 36,237,7 А-57 27,530,6 А-45 120 45/37 А-59 140 16,817,5 МШ-24,2 80 400 480 9,86 400 370 3,58 24,026,6 А-40,5 100 24,026,6 А-40,5 100 31,533,2 А-51 140 24,026,6 А-40,5 100 400 400 5,27 400 420 6,52 36,237,7 А-57 140 UA 84314 U Корисна модель дає можливість її використання для утворення рознімного з'єднання алюмінієвих та сталеалюмінієвих проводів в петлі (шлейфі) анкерної опори, створення переходу з одного до двох проводів, а також з двох до трьох проводів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Затискач з'єднувальний перехідний петельний, що має зовнішню оболонку для фіксації проводів, який відрізняється тим, що зовнішня оболонка виконує струмопровідну функцію та фіксує проводи, і виконана у вигляді алюмінієвих контактних лапок, що плаковані міддю, які складаються з корпуса з овального профілю для пресування кінця проводу, та плоскої контактної частини, що має від двох до чотирьох отворів на своїй поверхні, при цьому контактні лапки виконані з можливістю з'єднання між собою безпосередньо за допомогою кріпильних деталей та через алюмінієву пластину, що має від 6 до 12 отворів в разі необхідності виконання переходу з одного проводу до двох або з двох до трьох. 8 UA 84314 U 9 UA 84314 U 10 UA 84314 U 11 UA 84314 U 12 UA 84314 U 13 UA 84314 U 14 UA 84314 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
