Анкерний затискач

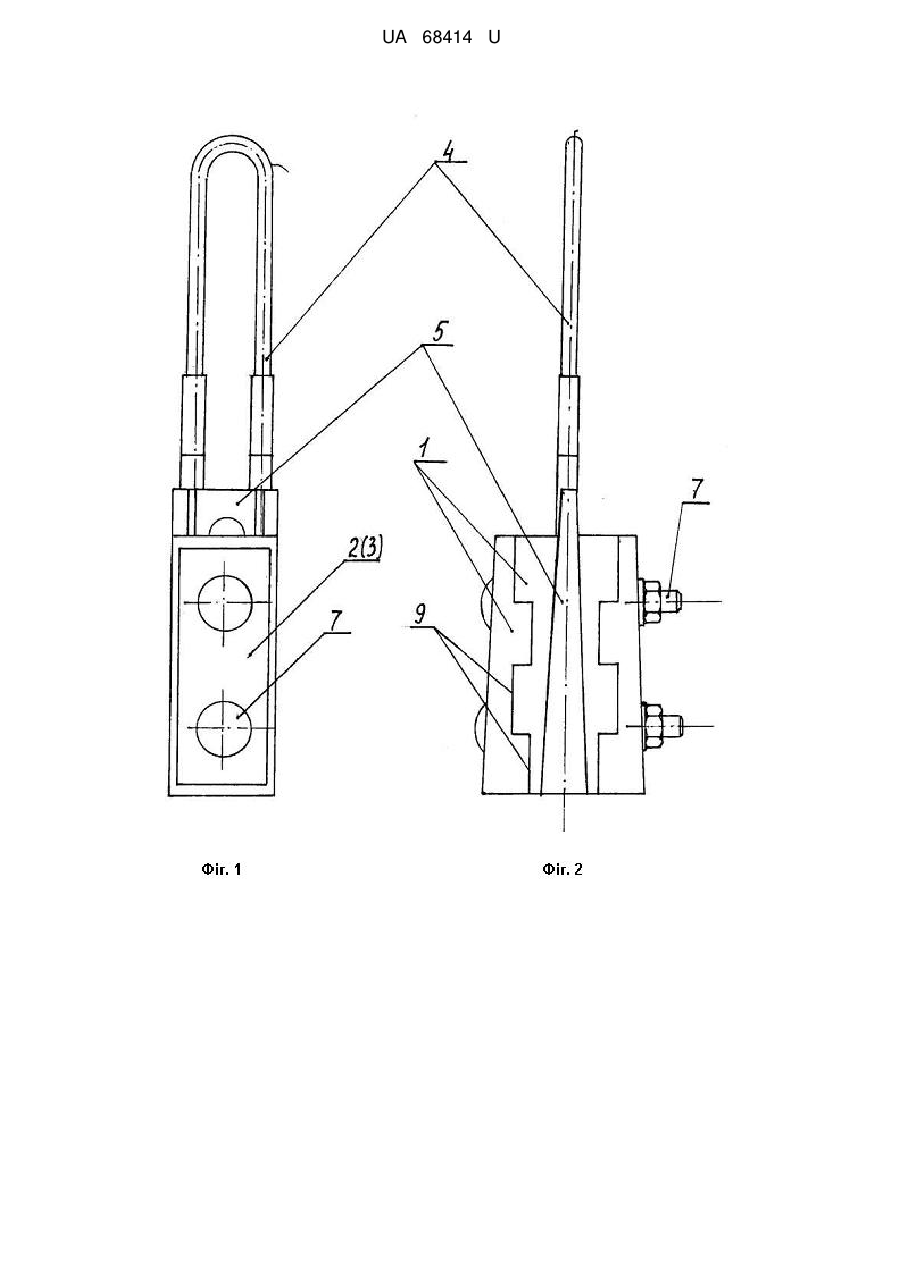

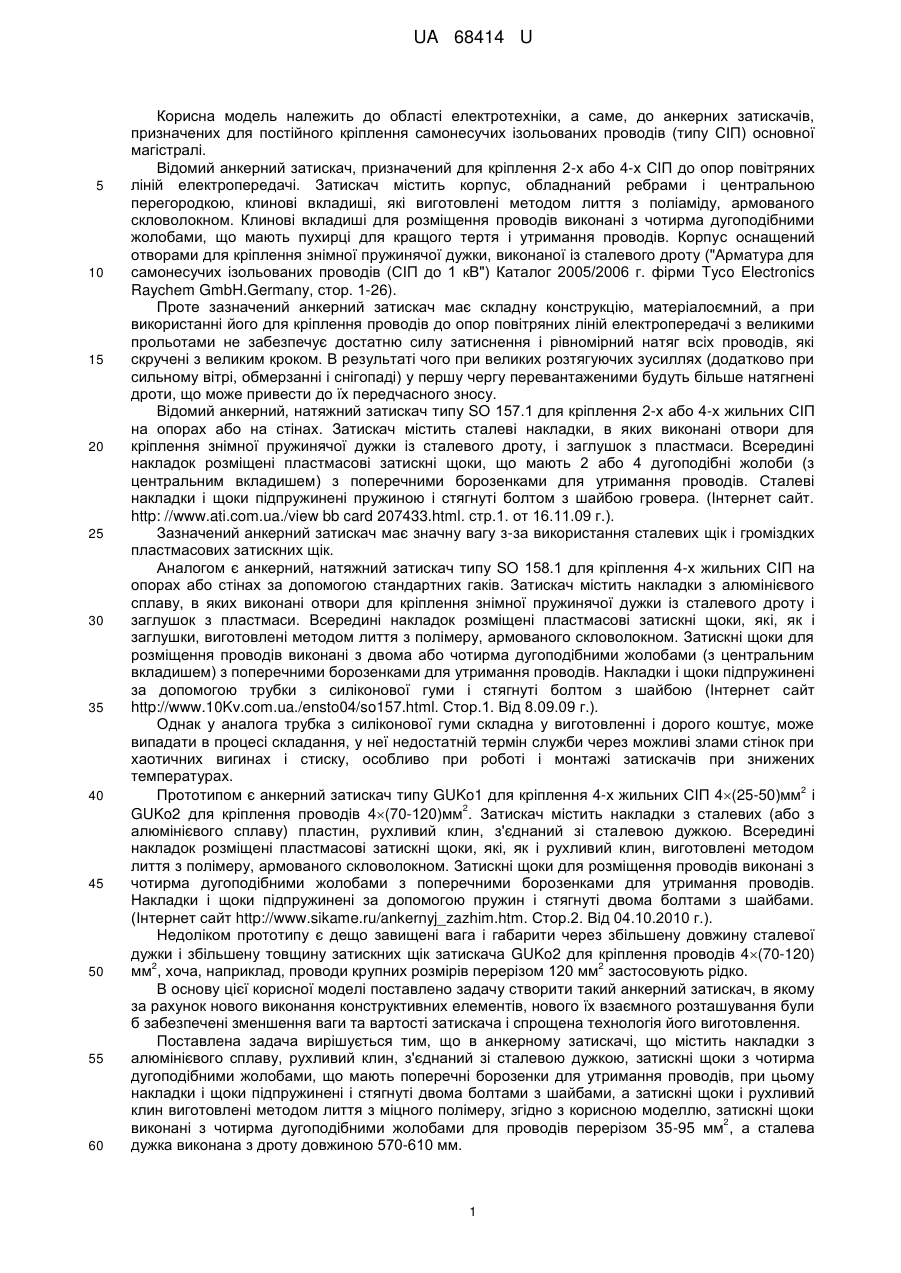

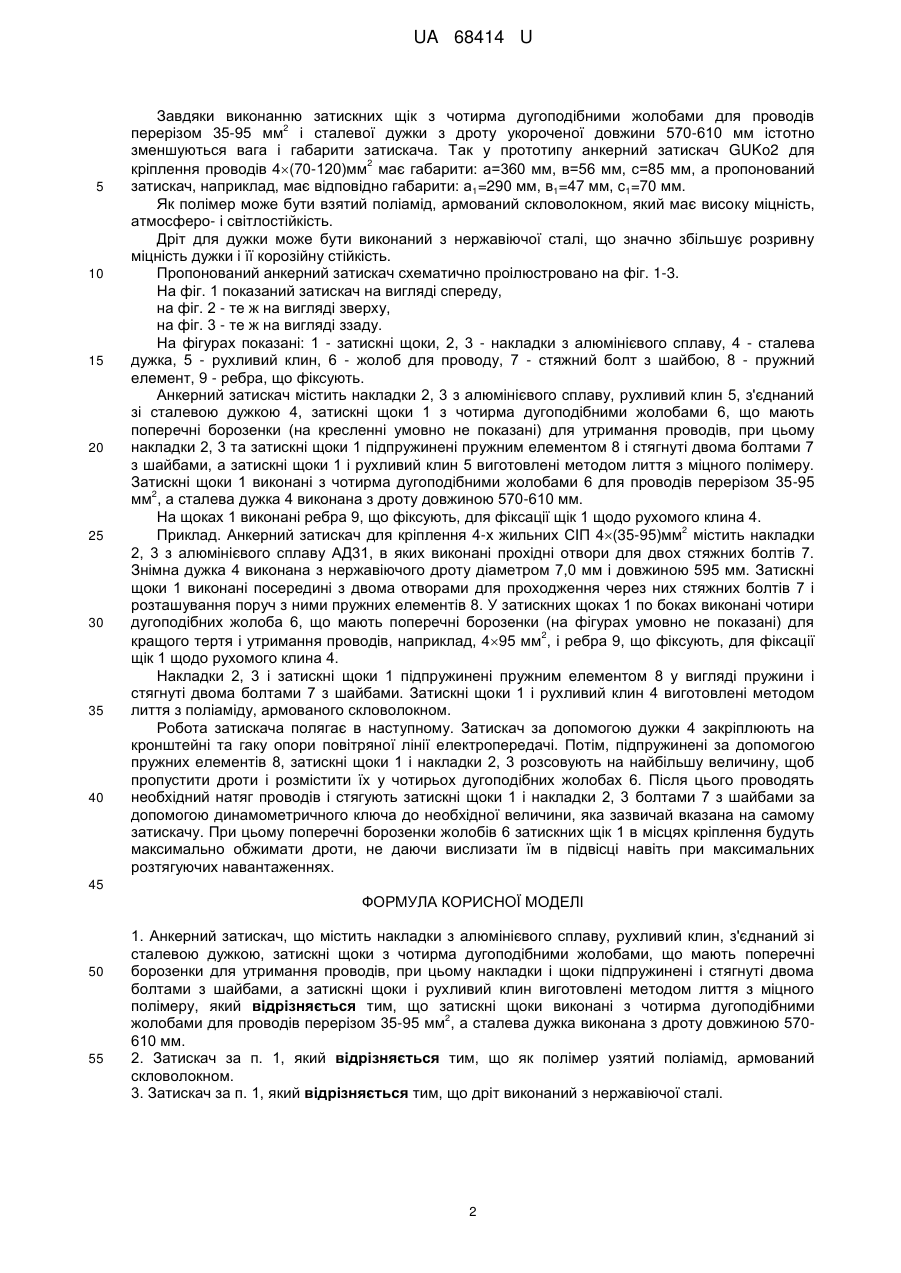

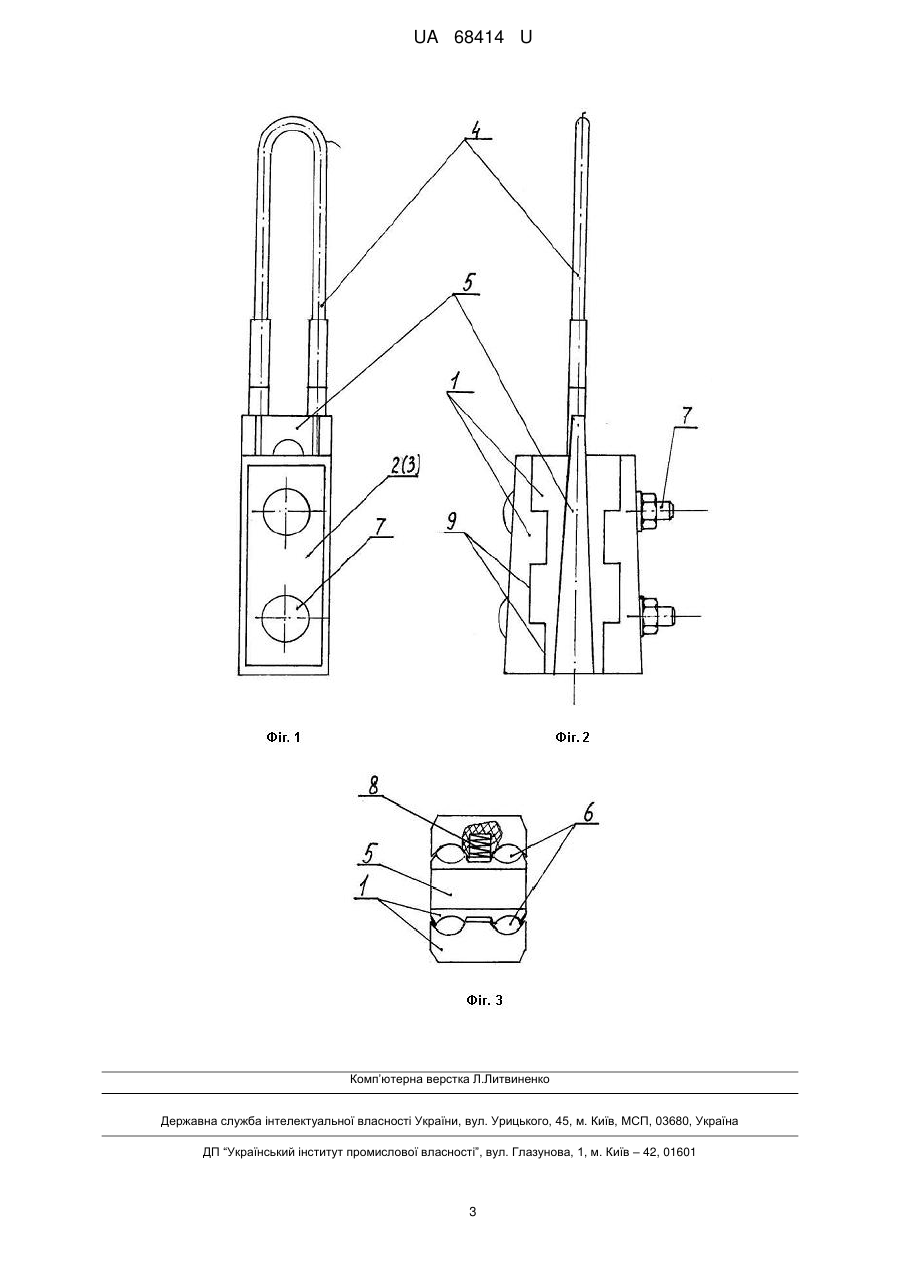

Реферат: UA 68414 U UA 68414 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме, до анкерних затискачів, призначених для постійного кріплення самонесучих ізольованих проводів (типу СІП) основної магістралі. Відомий анкерний затискач, призначений для кріплення 2-х або 4-х СІП до опор повітряних ліній електропередачі. Затискач містить корпус, обладнаний ребрами і центральною перегородкою, клинові вкладиші, які виготовлені методом лиття з поліаміду, армованого скловолокном. Клинові вкладиші для розміщення проводів виконані з чотирма дугоподібними жолобами, що мають пухирці для кращого тертя і утримання проводів. Корпус оснащений отворами для кріплення знімної пружинячої дужки, виконаної із сталевого дроту ("Арматура для самонесучих ізольованих проводів (СІП до 1 кВ") Каталог 2005/2006 г. фірми Tyco Electronics Raychem GmbH.Germany, стор. 1-26). Проте зазначений анкерний затискач має складну конструкцію, матеріалоємний, а при використанні його для кріплення проводів до опор повітряних ліній електропередачі з великими прольотами не забезпечує достатню силу затиснення і рівномірний натяг всіх проводів, які скручені з великим кроком. В результаті чого при великих розтягуючих зусиллях (додатково при сильному вітрі, обмерзанні і снігопаді) у першу чергу перевантаженими будуть більше натягнені дроти, що може привести до їх передчасного зносу. Відомий анкерний, натяжний затискач типу SO 157.1 для кріплення 2-х або 4-х жильних СІП на опорах або на стінах. Затискач містить сталеві накладки, в яких виконані отвори для кріплення знімної пружинячої дужки із сталевого дроту, і заглушок з пластмаси. Всередині накладок розміщені пластмасові затискні щоки, що мають 2 або 4 дугоподібні жолоби (з центральним вкладишем) з поперечними борозенками для утримання проводів. Сталеві накладки і щоки підпружинені пружиною і стягнуті болтом з шайбою гровера. (Інтернет сайт. http: //www.ati.com.ua./view bb card 207433.html. стр.1. от 16.11.09 г.). Зазначений анкерний затискач має значну вагу з-за використання сталевих щік і громіздких пластмасових затискних щік. Аналогом є анкерний, натяжний затискач типу SO 158.1 для кріплення 4-х жильних СІП на опорах або стінах за допомогою стандартних гаків. Затискач містить накладки з алюмінієвого сплаву, в яких виконані отвори для кріплення знімної пружинячої дужки із сталевого дроту і заглушок з пластмаси. Всередині накладок розміщені пластмасові затискні щоки, які, як і заглушки, виготовлені методом лиття з полімеру, армованого скловолокном. Затискні щоки для розміщення проводів виконані з двома або чотирма дугоподібними жолобами (з центральним вкладишем) з поперечними борозенками для утримання проводів. Накладки і щоки підпружинені за допомогою трубки з силіконової гуми і стягнуті болтом з шайбою (Інтернет сайт http://www.10Kv.com.ua./ensto04/so157.html. Стор.1. Від 8.09.09 г.). Однак у аналога трубка з силіконової гуми складна у виготовленні і дорого коштує, може випадати в процесі складання, у неї недостатній термін служби через можливі злами стінок при хаотичних вигинах і стиску, особливо при роботі і монтажі затискачів при знижених температурах. 2 Прототипом є анкерний затискач типу GUKo1 для кріплення 4-х жильних СІП 4(25-50)мм і 2 GUKo2 для кріплення проводів 4(70-120)мм . Затискач містить накладки з сталевих (або з алюмінієвого сплаву) пластин, рухливий клин, з'єднаний зі сталевою дужкою. Всередині накладок розміщені пластмасові затискні щоки, які, як і рухливий клин, виготовлені методом лиття з полімеру, армованого скловолокном. Затискні щоки для розміщення проводів виконані з чотирма дугоподібними жолобами з поперечними борозенками для утримання проводів. Накладки і щоки підпружинені за допомогою пружин і стягнуті двома болтами з шайбами. (Інтернет сайт http://www.sikame.ru/ankernyj_zazhim.htm. Стор.2. Від 04.10.2010 г.). Недоліком прототипу є дещо завищені вага і габарити через збільшену довжину сталевої дужки і збільшену товщину затискних щік затискача GUKo2 для кріплення проводів 4(70-120) 2 2 мм , хоча, наприклад, проводи крупних розмірів перерізом 120 мм застосовують рідко. В основу цієї корисної моделі поставлено задачу створити такий анкерний затискач, в якому за рахунок нового виконання конструктивних елементів, нового їх взаємного розташування були б забезпечені зменшення ваги та вартості затискача і спрощена технологія його виготовлення. Поставлена задача вирішується тим, що в анкерному затискачі, що містить накладки з алюмінієвого сплаву, рухливий клин, з'єднаний зі сталевою дужкою, затискні щоки з чотирма дугоподібними жолобами, що маютьпоперечні борозенки для утримання проводів, при цьому накладки і щоки підпружинені і стягнуті двома болтами з шайбами, а затискні щоки і рухливий клин виготовлені методом лиття з міцного полімеру, згідно з корисною моделлю, затискні щоки 2 виконані з чотирма дугоподібними жолобами для проводів перерізом 35-95 мм , а сталева дужка виконана з дроту довжиною 570-610 мм. 1 UA 68414 U 5 10 15 20 25 30 35 40 Завдяки виконанню затискних щік з чотирма дугоподібними жолобами для проводів 2 перерізом 35-95 мм і сталевої дужки з дроту укороченої довжини 570-610 мм істотно зменшуються вага і габарити затискача. Так у прототипу анкерний затискач GUKo2 для 2 кріплення проводів 4(70-120)мм має габарити: а=360 мм, в=56 мм, с=85 мм, а пропонований затискач, наприклад, має відповідно габарити: а1=290 мм, в1=47 мм, c1=70 мм. Як полімер може бути взятий поліамід, армований скловолокном, який має високу міцність, атмосферо- і світлостійкість. Дріт для дужки може бути виконаний з нержавіючої сталі, що значно збільшує розривну міцність дужки і її корозійну стійкість. Пропонований анкерний затискач схематично проілюстровано на фіг. 1-3. На фіг. 1 показаний затискач на вигляді спереду, на фіг. 2 - те ж на вигляді зверху, на фіг. 3 - те ж на вигляді ззаду. На фігурах показані: 1 - затискні щоки, 2, 3 - накладки з алюмінієвого сплаву, 4 - сталева дужка, 5 - рухливий клин, 6 - жолоб для проводу, 7 - стяжний болт з шайбою, 8 - пружний елемент, 9 - ребра, що фіксують. Анкерний затискач містить накладки 2, 3 з алюмінієвого сплаву, рухливий клин 5, з'єднаний зі сталевою дужкою 4, затискні щоки 1 з чотирма дугоподібними жолобами 6, що мають поперечні борозенки (на кресленні умовно не показані) для утримання проводів, при цьому накладки 2, 3 та затискні щоки 1 підпружинені пружним елементом 8 і стягнуті двома болтами 7 з шайбами, а затискні щоки 1 і рухливий клин 5 виготовлені методом лиття з міцного полімеру. Затискні щоки 1 виконані з чотирма дугоподібними жолобами 6 для проводів перерізом 35-95 2 мм , а сталева дужка 4 виконана з дроту довжиною 570-610 мм. На щоках 1 виконані ребра 9, що фіксують, для фіксації щік 1 щодо рухомого клина 4. 2 Приклад. Анкерний затискач для кріплення 4-х жильних СІП 4(35-95)мм містить накладки 2, 3 з алюмінієвого сплаву АД31, в яких виконані прохідні отвори для двох стяжних болтів 7. Знімна дужка 4 виконана з нержавіючого дроту діаметром 7,0 мм і довжиною 595 мм. Затискні щоки 1 виконані посередині з двома отворами для проходження через них стяжних болтів 7 і розташування поруч з ними пружних елементів 8. У затискних щоках 1 по боках виконані чотири дугоподібних жолоба 6, що мають поперечні борозенки (на фігурах умовно не показані) для 2 кращого тертя і утримання проводів, наприклад, 495 мм , і ребра 9, що фіксують, для фіксації щік 1 щодо рухомого клина 4. Накладки 2, 3 і затискні щоки 1 підпружинені пружним елементом 8 у вигляді пружини і стягнуті двома болтами 7 з шайбами. Затискні щоки 1 і рухливий клин 4 виготовлені методом лиття з поліаміду, армованого скловолокном. Робота затискача полягає в наступному. Затискач за допомогою дужки 4 закріплюють на кронштейні та гаку опори повітряної лінії електропередачі. Потім, підпружинені за допомогою пружних елементів 8, затискні щоки 1 і накладки 2, 3 розсовують на найбільшу величину, щоб пропустити дроти і розмістити їх у чотирьох дугоподібних жолобах 6. Після цього проводять необхідний натяг проводів і стягують затискні щоки 1 і накладки 2, 3 болтами 7 з шайбами за допомогою динамометричного ключа до необхідної величини, яка зазвичай вказана на самому затискачу. При цьому поперечні борозенки жолобів 6 затискних щік 1 в місцях кріплення будуть максимально обжимати дроти, не даючи вислизати їм в підвісці навіть при максимальних розтягуючих навантаженнях. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Анкерний затискач, що містить накладки з алюмінієвого сплаву, рухливий клин, з'єднаний зі сталевою дужкою, затискні щоки з чотирма дугоподібними жолобами, що мають поперечні борозенки для утримання проводів, при цьому накладки і щоки підпружинені і стягнуті двома болтами з шайбами, а затискні щоки і рухливий клин виготовлені методом лиття з міцного полімеру, який відрізняється тим, що затискні щоки виконані з чотирма дугоподібними 2 жолобами для проводів перерізом 35-95 мм , а сталева дужка виконана з дроту довжиною 570610 мм. 2. Затискач за п. 1, який відрізняється тим, що як полімер узятий поліамід, армований скловолокном. 3. Затискач за п. 1, який відрізняється тим, що дріт виконаний з нержавіючої сталі. 2 UA 68414 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
