Затиск натяжний болтовий типу нб

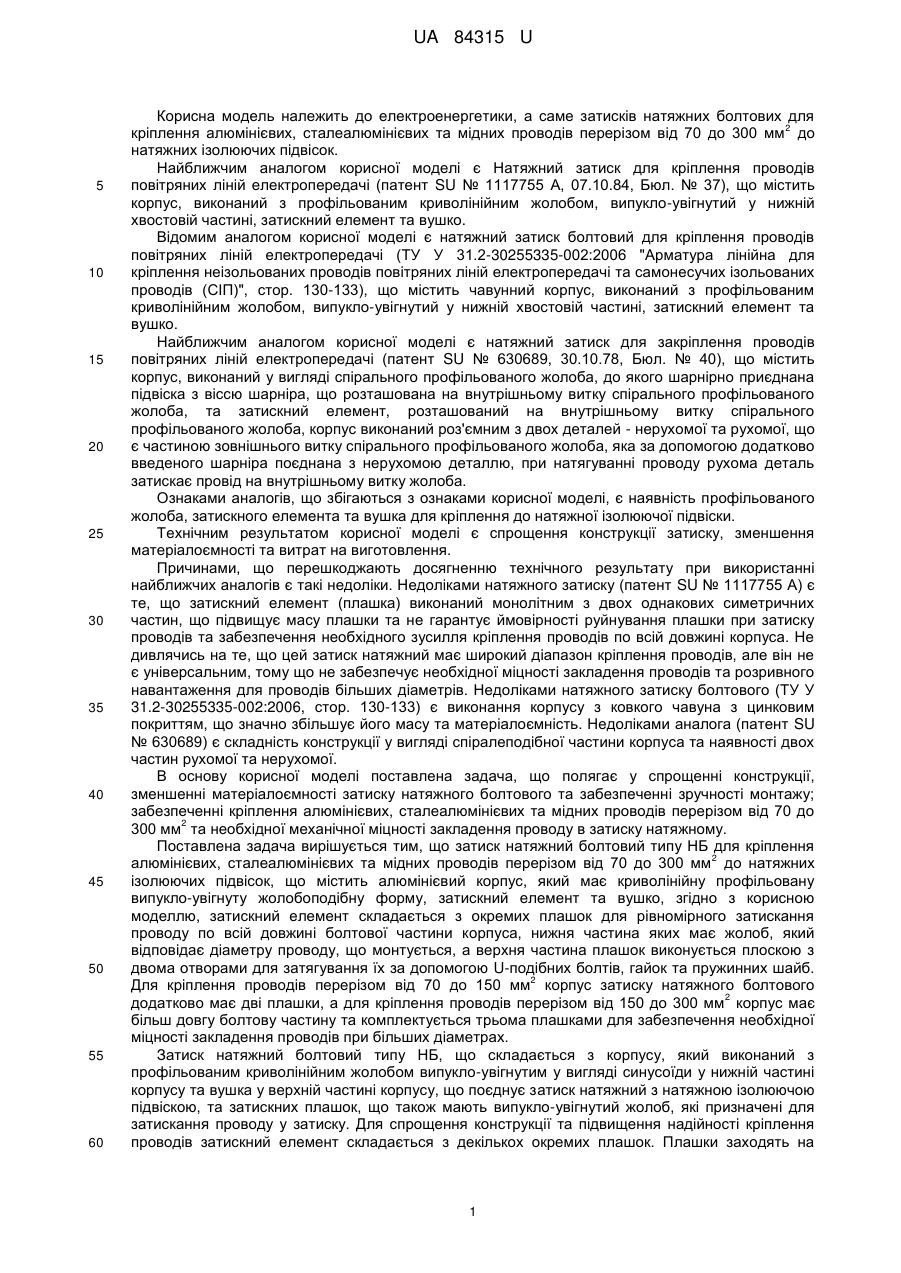

Реферат: UA 84315 U UA 84315 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме затисків натяжних болтових для 2 кріплення алюмінієвих, сталеалюмінієвих та мідних проводів перерізом від 70 до 300 мм до натяжних ізолюючих підвісок. Найближчим аналогом корисної моделі є Натяжний затиск для кріплення проводів повітряних ліній електропередачі (патент SU № 1117755 А, 07.10.84, Бюл. № 37), що містить корпус, виконаний з профільованим криволінійним жолобом, випукло-увігнутий у нижній хвостовій частині, затискний елемент та вушко. Відомим аналогом корисної моделі є натяжний затиск болтовий для кріплення проводів повітряних ліній електропередачі (ТУ У 31.2-30255335-002:2006 "Арматура лінійна для кріплення неізольованих проводів повітряних ліній електропередачі та самонесучих ізольованих проводів (СІП)", стор. 130-133), що містить чавунний корпус, виконаний з профільованим криволінійним жолобом, випукло-увігнутий у нижній хвостовій частині, затискний елемент та вушко. Найближчим аналогом корисної моделі є натяжний затиск для закріплення проводів повітряних ліній електропередачі (патент SU № 630689, 30.10.78, Бюл. № 40), що містить корпус, виконаний у вигляді спірального профільованого жолоба, до якого шарнірно приєднана підвіска з віссю шарніра, що розташована на внутрішньому витку спірального профільованого жолоба, та затискний елемент, розташований на внутрішньому витку спірального профільованого жолоба, корпус виконаний роз'ємним з двох деталей - нерухомої та рухомої, що є частиною зовнішнього витку спірального профільованого жолоба, яка за допомогою додатково введеного шарніра поєднана з нерухомою деталлю, при натягуванні проводу рухома деталь затискає провід на внутрішньому витку жолоба. Ознаками аналогів, що збігаються з ознаками корисної моделі, є наявність профільованого жолоба, затискного елемента та вушка для кріплення до натяжної ізолюючої підвіски. Технічним результатом корисної моделі є спрощення конструкції затиску, зменшення матеріалоємності та витрат на виготовлення. Причинами, що перешкоджають досягненню технічного результату при використанні найближчих аналогів є такі недоліки. Недоліками натяжного затиску (патент SU № 1117755 А) є те, що затискний елемент (плашка) виконаний монолітним з двох однакових симетричних частин, що підвищує масу плашки та не гарантує ймовірності руйнування плашки при затиску проводів та забезпечення необхідного зусилля кріплення проводів по всій довжині корпуса. Не дивлячись на те, що цей затиск натяжний має широкий діапазон кріплення проводів, але він не є універсальним, тому що не забезпечує необхідної міцності закладення проводів та розривного навантаження для проводів більших діаметрів. Недоліками натяжного затиску болтового (ТУ У 31.2-30255335-002:2006, стор. 130-133) є виконання корпусу з ковкого чавуна з цинковим покриттям, що значно збільшує його масу та матеріалоємність. Недоліками аналога (патент SU № 630689) є складність конструкції у вигляді спіралеподібної частини корпуса та наявності двох частин рухомої та нерухомої. В основу корисної моделі поставлена задача, що полягає у спрощенні конструкції, зменшенні матеріалоємності затиску натяжного болтового та забезпеченні зручності монтажу; забезпеченні кріплення алюмінієвих, сталеалюмінієвих та мідних проводів перерізом від 70 до 2 300 мм та необхідної механічної міцності закладення проводу в затиску натяжному. Поставлена задача вирішується тим, що затиск натяжний болтовий типу НБ для кріплення 2 алюмінієвих, сталеалюмінієвих та мідних проводів перерізом від 70 до 300 мм до натяжних ізолюючих підвісок, що містить алюмінієвий корпус, який має криволінійну профільовану випукло-увігнуту жолобоподібну форму, затискний елемент та вушко, згідно з корисною моделлю, затискний елемент складається з окремих плашок для рівномірного затискання проводу по всій довжині болтової частини корпуса, нижня частина яких має жолоб, який відповідає діаметру проводу, що монтується, а верхня частина плашок виконується плоскою з двома отворами для затягування їх за допомогою U-подібних болтів, гайок та пружинних шайб. 2 Для кріплення проводів перерізом від 70 до 150 мм корпус затиску натяжного болтового 2 додатково має дві плашки, а для кріплення проводів перерізом від 150 до 300 мм корпус має більш довгу болтову частину та комплектується трьома плашками для забезпечення необхідної міцності закладення проводів при більших діаметрах. Затиск натяжний болтовий типу НБ, що складається з корпусу, який виконаний з профільованим криволінійним жолобом випукло-увігнутим у вигляді синусоїди у нижній частині корпусу та вушка у верхній частині корпусу, що поєднує затиск натяжний з натяжною ізолюючою підвіскою, та затискних плашок, що також мають випукло-увігнутий жолоб, які призначені для затискання проводу у затиску. Для спрощення конструкції та підвищення надійності кріплення проводів затискний елемент складається з декількох окремих плашок. Плашки заходять на 1 UA 84315 U 5 10 15 20 25 30 35 40 торці та мають жолоб, який відповідає діаметру проводів, що монтуються. Плашки повторюють криволінійний жолоб корпуса та кріпляться до корпусу U-подібними болтами, гайками та пружинними шайбами від самовідкручування. На відміну від аналога (патент SU № 1117755 А) корисна модель має не одну цілу плашку, а складається з декількох, завдяки чому затискання проводу відбувається рівномірно по всій довжині хвостової частини корпуса, що забезпечує необхідну механічну міцність закладення проводу в затиску натяжному, також завдяки зміні форми плашок зменшуються витрати матеріалу на їх виготовлення. На відміну від аналога (ТУ У 31.2-30255335-002:2006, стор. 130-133) корпус та плашки корисної моделі виготовляються з алюмінієвого сплаву, що полегшує масу затиску натяжного болтового. На відміну від аналога (патент SU № 630689) корпус корисної моделі має кут нахилу 60° та складається тільки з нерухомих частин, що спрощує його виготовлення та забезпечує зручність монтажу. Корисна модель затиску натяжного болтового типу НБ проілюстрована графічним матеріалом, де на фіг. 1 показаний затиск натяжний болтовий НБ-2-6А для кріплення проводів перерізом від 2 70 до 150 мм ; на фіг. 2 - затиск натяжний болтовий НБ-3-6А для кріплення проводів перерізом від 150 до 2 300 мм . Технічні характеристики корисної моделі затиску натяжного болтового типу НБ наведені в таблиці. Конструктивне виконання затиску натяжного болтового може бути різним в залежності від його призначення. Корисна модель затиску натяжного болтового, що показана на фіг. 1 складається з корпусу 1 та двох плашок 2, плашки стягуються U-подібними болтами 3, гайками 4 та пружинними шайбами 5. Корпус має вушко 6, якою затиск натяжний болтовий кріпиться до натяжної ізолюючої підвіски за допомогою пальця 7 та шплінта 8. Корпус виготовлено з алюмінієвого сплаву, має кут нахилу 60°, болтовий кінець затиску, що направляється в шлейф, має криволінійну профільовану випукло-увігнуту жолобоподібну обтічну форму. Плашки повторюють цю криволінійну форму, нижня частина плашки має жолоб, який відповідає діаметру проводу 9, що монтується, а верхня частина плашки виконується плоскою з двома отворами для кріплення U-подібного болта. Корисна модель затиску натяжного болтового, що показана на фіг. 2 має аналогічну конструкцію, але для забезпечення необхідної міцності закладення проводу затиск натяжний болтовий має більш довгу болтову частину та затискається трьома плашками. Для проводів А150-А300 затиск на фіг. 2 може комплектуватися вушком однолапчастим У1-12-16 (ТУ У 31.2-30255335-002:2006,стор. 76-77). Корисна модель затиску натяжного болтового охоплює весь діапазон інтервалів діаметрів проводів, що монтуються, та забезпечує необхідне руйнівне навантаження. Монтаж затиску натяжного болтового виконується наступним чином. Затиск натяжний болтовий розбирається, плашки знімаються та з вушка виймається палець. Затиск накладається на провід, потім накладаються плашки та виконується затяжка гайок на стягнутих болтах. Затиск зчіплюється з ізолюючою підвіскою і виконується її підйом. Провід, що монтується, в верхній частині затиску натяжного болтового направлений в проліт, з нижньої хвостової частини затиску провід відходить в шлейф. 2 UA 84315 U Таблиця Марка затиску натяжного болтового НБ-2-6А НБ-3-6А Діаметр Розміри, мм Марка Міцність проводу Руйнівне проводу закладення Маса згідно з навантаження, згідно з проводу, кН, D В В1 В2 L L1 кг ГОСТ 839, кН, не менш ГОСТ 839 не менш мм А95 12,3 13,2 А120 14,0 17,7 А150 15,8 21,7 М95 12,6 33,9 16 17 42 68 122 157 1,00 57 М120 14,0 38,7 АС70/11 11,4 21,7 АС95/16 13,5 30,0 АС120/19 15,2 37,4 А150 15,8 20,5 А185 17,5 25,3 А240 20,0 33,0 А300 22,1 39,8 АС150/19 16,8 41,7 AC150/24 17,1 47,0 AC150/34 17,5 56,4 AC185/24 18,9 50,4 22 23 51 81 180 253 2,84 88,2 AC185/29 18,8 53,7 AC185/43 19,6 70,0 AC205/27 19,8 55,5 AC240/32 21,6 65,4 AC240/39 21,6 70,7 M150 15,8 47,1 M185 17,6 61,4 M240 19,9 78,6 Корисна модель дозволяє спростити конструкцію затиску, зменшити матеріалоємність та витрати на виготовлення. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Затиск натяжний болтовий для кріплення алюмінієвих, сталеалюмінієвих та мідних проводів 2 перерізом від 70 до 300 мм до натяжних ізолюючих підвісок, що містить алюмінієвий корпус, який має криволінійну профільовану випукло-увігнуту жолобоподібну форму, затискний елемент та вушко, який відрізняється тим, що затискний елемент складається з окремих плашок для рівномірного затискання проводу по всій довжині болтової частини корпуса, нижня частина яких має жолоб, який відповідає діаметру проводу, що монтується, а верхня частина плашок виконується плоскою з двома отворами для затягування їх за допомогою U-подібних болтів, гайок та пружинних шайб. 2. Затиск натяжний болтовий за п. 1, який відрізняється тим, що для кріплення проводів 2 перерізом від 70 до 150 мм корпус затиску натяжного болтового додатково містить дві плашки, 2 а для кріплення проводів перерізом від 150 до 300 мм корпус має більш довгу болтову частину та комплектується трьома плашками для забезпечення необхідної міцності закладення проводів при більших діаметрах. 3 UA 84315 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
