Стрічковий відновлений тютюн в листах, спосіб його виготовлення (варіанти) та виготовлені з нього курильні вироби

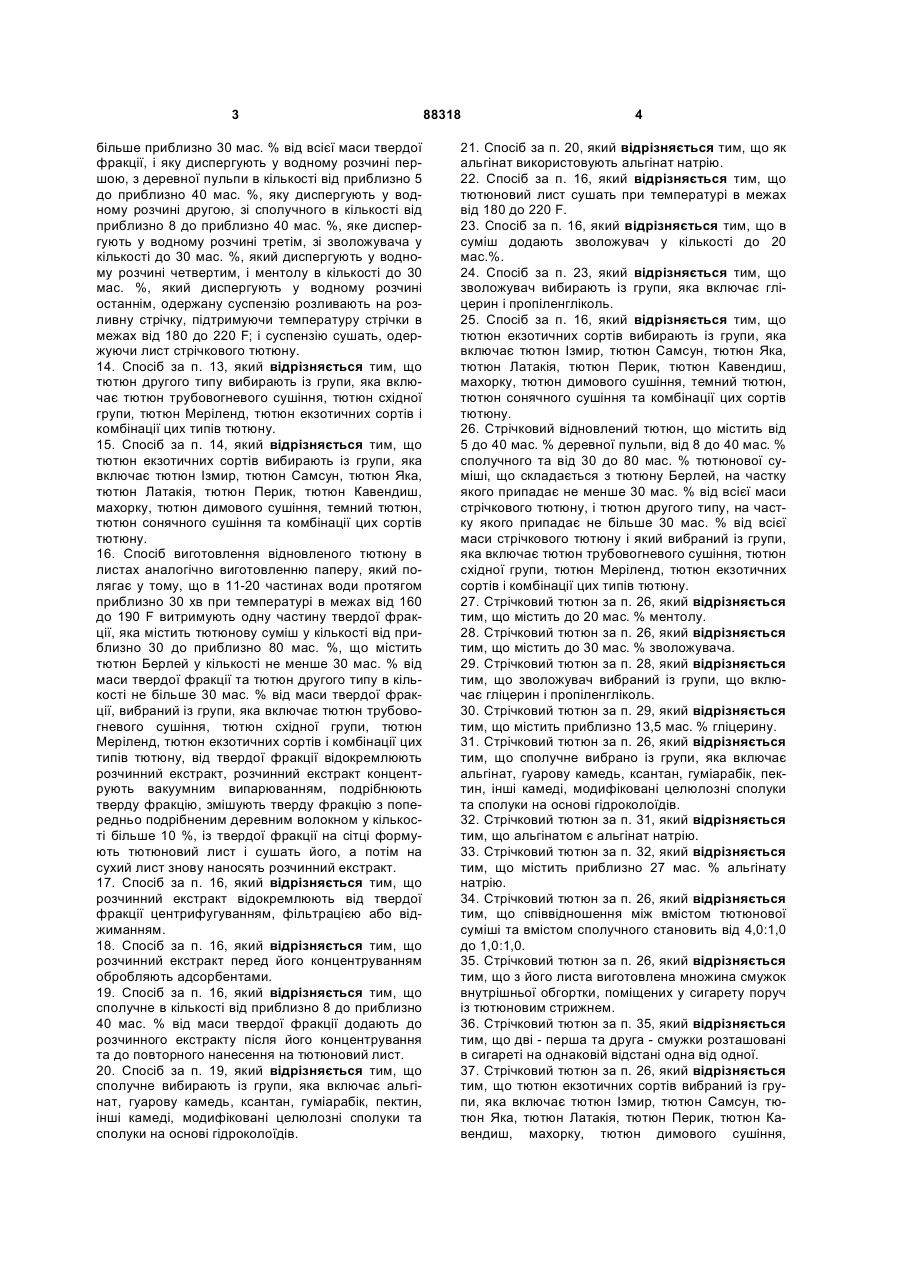

1. Спосіб виготовлення стрічкового відновленого тютюну в листах, який полягає у тому, що приготовляють суспензію, яка містить водний розчин і тверду фракцію, на частку якої припадає від приблизно 2 до приблизно 10 мас. % від всієї маси суспензії і яка складається з тютюнової суміші в кількості від приблизно 30 до 80 мас. %, що містить тютюн першого типу, яким є тютюн Берлей, на частку якого припадає не менше приблизно 30 мас. % від всієї маси твердої фракції, і тютюн другого типу, на частку якого припадає не більше приблизно 30 мас. % від всієї маси твердої фракції, з деревної пульпи в кількості від приблизно 5 до приблизно 40 мас. % та зі сполучного в кількості від приблизно 8 до приблизно 40 мас. %, одержану суспензію розливають на розливну поверхню й суспензію сушать, одержуючи лист стрічкового тютюну. 2. Спосіб за п. 1, який відрізняється тим, що тютюн другого типу вибирають із групи, яка включає тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн екзотичних сортів та комбінації цих типів тютюну. 3. Спосіб за п. 2, який відрізняється тим, що тютюн екзотичних сортів вибирають із групи, яка 2 (19) 1 3 більше приблизно 30 мас. % від всієї маси твердої фракції, і яку диспергують у водному розчині першою, з деревної пульпи в кількості від приблизно 5 до приблизно 40 мас. %, яку диспергують у водному розчині другою, зі сполучного в кількості від приблизно 8 до приблизно 40 мас. %, яке диспергують у водному розчині третім, зі зволожувача у кількості до 30 мас. %, який диспергують у водному розчині четвертим, і ментолу в кількості до 30 мас. %, який диспергують у водному розчині останнім, одержану суспензію розливають на розливну стрічку, підтримуючи температуру стрічки в межах від 180 до 220 F; і суспензію сушать, одержуючи лист стрічкового тютюну. 14. Спосіб за п. 13, який відрізняється тим, що тютюн другого типу вибирають із групи, яка включає тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн екзотичних сортів і комбінації цих типів тютюну. 15. Спосіб за п. 14, який відрізняється тим, що тютюн екзотичних сортів вибирають із групи, яка включає тютюн Ізмир, тютюн Самсун, тютюн Яка, тютюн Латакія, тютюн Перик, тютюн Кавендиш, махорку, тютюн димового сушіння, темний тютюн, тютюн сонячного сушіння та комбінації цих сортів тютюну. 16. Спосіб виготовлення відновленого тютюну в листах аналогічно виготовленню паперу, який полягає у тому, що в 11-20 частинах води протягом приблизно 30 хв при температурі в межах від 160 до 190 F витримують одну частину твердої фракції, яка містить тютюнову суміш у кількості від приблизно 30 до приблизно 80 мас. %, що містить тютюн Берлей у кількості не менше 30 мас. % від маси твердої фракції та тютюн другого типу в кількості не більше 30 мас. % від маси твердої фракції, вибраний із групи, яка включає тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн екзотичних сортів і комбінації цих типів тютюну, від твердої фракції відокремлюють розчинний екстракт, розчинний екстракт концентрують вакуумним випарюванням, подрібнюють тверду фракцію, змішують тверду фракцію з попередньо подрібненим деревним волокном у кількості більше 10 %, із твердої фракції на сітці формують тютюновий лист і сушать його, а потім на сухий лист знову наносять розчинний екстракт. 17. Спосіб за п. 16, який відрізняється тим, що розчинний екстракт відокремлюють від твердої фракції центрифугуванням, фільтрацією або віджиманням. 18. Спосіб за п. 16, який відрізняється тим, що розчинний екстракт перед його концентруванням обробляють адсорбентами. 19. Спосіб за п. 16, який відрізняється тим, що сполучне в кількості від приблизно 8 до приблизно 40 мас. % від маси твердої фракції додають до розчинного екстракту після його концентрування та до повторного нанесення на тютюновий лист. 20. Спосіб за п. 19, який відрізняється тим, що сполучне вибирають із групи, яка включає альгінат, гуарову камедь, ксантан, гуміарабік, пектин, інші камеді, модифіковані целюлозні сполуки та сполуки на основі гідроколоїдів. 88318 4 21. Спосіб за п. 20, який відрізняється тим, що як альгінат використовують альгінат натрію. 22. Спосіб за п. 16, який відрізняється тим, що тютюновий лист сушать при температурі в межах від 180 до 220 F. 23. Спосіб за п. 16, який відрізняється тим, що в суміш додають зволожувач у кількості до 20 мас.%. 24. Спосіб за п. 23, який відрізняється тим, що зволожувач вибирають із групи, яка включає гліцерин і пропіленгліколь. 25. Спосіб за п. 16, який відрізняється тим, що тютюн екзотичних сортів вибирають із групи, яка включає тютюн Ізмир, тютюн Самсун, тютюн Яка, тютюн Латакія, тютюн Перик, тютюн Кавендиш, махорку, тютюн димового сушіння, темний тютюн, тютюн сонячного сушіння та комбінації цих сортів тютюну. 26. Стрічковий відновлений тютюн, що містить від 5 до 40 мас. % деревної пульпи, від 8 до 40 мас. % сполучного та від 30 до 80 мас. % тютюнової суміші, що складається з тютюну Берлей, на частку якого припадає не менше 30 мас. % від всієї маси стрічкового тютюну, і тютюн другого типу, на частку якого припадає не більше 30 мас. % від всієї маси стрічкового тютюну і який вибраний із групи, яка включає тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн екзотичних сортів і комбінації цих типів тютюну. 27. Стрічковий тютюн за п. 26, який відрізняється тим, що містить до 20 мас. % ментолу. 28. Стрічковий тютюн за п. 26, який відрізняється тим, що містить до 30 мас. % зволожувача. 29. Стрічковий тютюн за п. 28, який відрізняється тим, що зволожувач вибраний із групи, що включає гліцерин і пропіленгліколь. 30. Стрічковий тютюн за п. 29, який відрізняється тим, що містить приблизно 13,5 мас. % гліцерину. 31. Стрічковий тютюн за п. 26, який відрізняється тим, що сполучне вибрано із групи, яка включає альгінат, гуарову камедь, ксантан, гуміарабік, пектин, інші камеді, модифіковані целюлозні сполуки та сполуки на основі гідроколоїдів. 32. Стрічковий тютюн за п. 31, який відрізняється тим, що альгінатом є альгінат натрію. 33. Стрічковий тютюн за п. 32, який відрізняється тим, що містить приблизно 27 мас. % альгінату натрію. 34. Стрічковий тютюн за п. 26, який відрізняється тим, що співвідношення між вмістом тютюнової суміші та вмістом сполучного становить від 4,0:1,0 до 1,0:1,0. 35. Стрічковий тютюн за п. 26, який відрізняється тим, що з його листа виготовлена множина смужок внутрішньої обгортки, поміщених у сигарету поруч із тютюновим стрижнем. 36. Стрічковий тютюн за п. 35, який відрізняється тим, що дві - перша та друга - смужки розташовані в сигареті на однаковій відстані одна від одної. 37. Стрічковий тютюн за п. 26, який відрізняється тим, що тютюн екзотичних сортів вибраний із групи, яка включає тютюн Ізмир, тютюн Самсун, тютюн Яка, тютюн Латакія, тютюн Перик, тютюн Кавендиш, махорку, тютюн димового сушіння, 5 88318 6 темний тютюн, тютюн сонячного сушіння та комбінації цих сортів тютюну. 38. Сигарета, яка містить тютюновий стрижень, обгорнений зовнішньою обгорткою із сигаретного паперу, і неповну внутрішню обгортку, що розташована паралельно тютюновому стрижню між ним і зовнішньою обгорткою та складається з однієї або декількох смужок стрічкового тютюну, що містить від приблизно 5 до приблизно 40 мас. % деревної пульпи, від приблизно 8 до приблизно 40 мас. % сполучного та від приблизно 30 до приблизно 80 мас. % тютюнової суміші, що складається з тютюну Берлей, на частку якого припадає не менше приблизно 30 мас. % від маси матеріалу смужок неповної внутрішньої обгортки, і тютюну другого типу, на частку якого припадає не більше приблизно 30 мас. % від маси матеріалу смужок неповної внутрішньої обгортки. 39. Сигарета за п. 38, яка відрізняється тим, що тютюн другого типу вибраний із групи, яка включає тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн екзотичних сортів і комбінації цих типів тютюну. 40. Сигарета за п. 39, яка відрізняється тим, що тютюн екзотичних сортів вибраний із групи, яка включає тютюн Ізмир, тютюн Самсун, тютюн Яка, тютюн Латакія, тютюн Перик, тютюн Кавендиш, махорку, тютюн димового сушіння, темний тютюн, тютюн сонячного сушіння та комбінації цих сортів тютюну. 41. Сигарета за п. 38, яка відрізняється тим, що у внутрішній обгортці міститься до 30 мас. % ментолу. 42. Сигарета за п. 41, яка відрізняється тим, що на частку ментолу припадає приблизно 20 мас. % від маси матеріалу внутрішньої обгортки. 43. Сигарета за п. 38, яка відрізняється тим, що у внутрішній обгортці міститься зволожувач у кількості до приблизно 30 мас. %. 44. Сигарета за п. 43, яка відрізняється тим, що зволожувач вибраний із групи, яка включає гліцерин і пропіленгліколь. 45. Сигарета за п. 44, яка відрізняється тим, що містить гліцерин у кількості приблизно 13,5 мас. %. 46. Сигарета за п. 38, яка відрізняється тим, що сполучне вибране із групи, яка включає альгінат, гуарову камедь, ксантан, гуміарабік, пектин, інші камеді, модифіковані целюлозні сполуки та сполуки на основі гідроколоїдів. 47. Сигарета за п. 46, яка відрізняється тим, що альгінатом є альгінат натрію. 48. Сигарета за п. 47, яка відрізняється тим, що вміст альгінату натрію становить приблизно 27 мас. %. 49. Сигарета за п. 38, яка відрізняється тим, що співвідношення між вмістом тютюнової суміші та вмістом сполучного становить від 4,0:1,0 до 1,0:1,0. 50. Сигарета з модифікованою швидкістю горіння, яка містить тютюновий стрижень, обгорнений зовнішньою обгорткою із сигаретного паперу, та розташовану на одній осі з тютюновим стрижнем внутрішню обгортку, що має ширину не більше 15 мм і матеріал якої містить тютюнову суміш, що складається з тютюну Берлей, на частку якого припадає не менше приблизно 30 мас. % від маси матеріалу внутрішньої обгортки, і тютюн другого типу, на частку якого припадає не більше 30 мас. % від маси матеріалу внутрішньої обгортки. 51. Сигарета за п. 50, яка відрізняється тим, що папір зовнішньої обгортки має пористість більше 15 одиниць Кореста, а матеріал внутрішньої обгортки має пористість менше 10 одиниць Кореста. 52. Сигарета за п. 51, яка відрізняється тим, що матеріал внутрішньої обгортки має пористість менше 7 одиниць Кореста. 53. Сигарета за п. 50, яка відрізняється тим, що внутрішня обгортка складається з першої та другої смужок тютюну. 54. Сигарета за п. 53, яка відрізняється тим, що перша та друга смужки внутрішньої обгортки мають ширину по приблизно 5 мм. 55. Сигарета за п. 53, яка відрізняється тим, що перша та друга смужки внутрішньої обгортки мають ширину по приблизно 4 мм або менше. 56. Сигарета за п. 50, яка відрізняється тим, що внутрішня обгортка виготовлена зі стрічкового тютюну. 57. Сигарета за п. 50, яка відрізняється тим, що внутрішня обгортка має ширину від 2 мм до 15 мм і пористість менше 1 одиниці Кореста. 58. Сигарета за п. 50, яка відрізняється тим, що внутрішня обгортка складається з множини тютюнових смужок, розташованих співвісно тютюновому стрижню. 59. Сигарета за п. 50, яка відрізняється тим, що тютюновий матеріал внутрішньої обгортки є відновленим тютюном. 60. Сигарета за п. 50, яка відрізняється тим, що тютюновий матеріал внутрішньої обгортки є матеріалом на основі полімерів. 61. Сигарета за п. 50, яка відрізняється тим, що внутрішня обгортка розташована на відстані від шва зовнішньої обгортки. 62. Сигарета за п. 50, яка відрізняється тим, що тютюн другого типу вибраний із групи, яка включає тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн екзотичних сортів і комбінації цих типів тютюну. 63. Сигарета за п. 62, яка відрізняється тим, що тютюн екзотичних сортів вибраний із групи, яка включає тютюн Ізмир, тютюн Самсун, тютюн Яка, тютюн Латакія, тютюн Перик, тютюн Кавендиш, махорку, тютюн димового сушіння, темний тютюн, тютюн сонячного сушіння та комбінації цих сортів тютюну. Перехресне посилання на родинні заявки За даною заявкою заявляється пріоритет за заявкою на патент США 10/920466, що подана 18 серпня 2004 p.. Заявка на патент США 10/920466 є частковим продовженням заявки на патент США 10/811270, що подана 26 березня 2004 p., і заяв 7 ляє пріоритет за зазначеною заявкою, яка у свою чергу є частковим продовженням заявки на патент США 10/299231, що подана 19 листопада 2002 р. і по який 7 грудня 2004 р. виданий патент US 6827087, і заявляє пріоритет за зазначеною заявкою. Всі перераховані заявки включені в даний опис як посилання. Передумови створення винаходу Даний винахід стосується способу виготовлення відновленого тютюну в листах, зокрема способу виготовлення стрічкового відновленого тютюну в листах, у гелевій матриці яких міститься тютюн різних типів, зокрема тютюн Берлей, тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн рідкісних сортів і тютюн екзотичних сортів, а також суміші цих типів тютюну. Більш конкретно, винахід стосується відновленого тютюну в листах, які містять тютюн Берлей, тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн рідкісних сортів і тютюн екзотичних сортів, а також суміші цих типів тютюну, і розрізані на смужки внутрішньої обгортки, розташовані усередині обгортки тютюнового стрижня. До екзотичних сортів тютюну належать, зокрема, такі типи, як Ізмир, Самсун, Яка, Латакія, Перик, Кавендиш, махорка, тютюн димового сушіння, темний тютюн, тютюн сонячного сушіння. При виготовленні курильних виробів, зокрема сигарет, до натурального різаного тютюну звичайно додають певну кількість відновленого тютюну. Відновлений тютюн звичайно виготовляють із тютюнового дріб'язку, жилок тютюнового листка, тютюнових відходів, що складаються із середніх жилок, і інших тютюнових відходів, які обробляють і формують у листи, ріжуть на смужки та змішують зі свіжонарізаним тютюном. Кількість відновленого тютюну в тютюновій суміші, що йде на виготовлення курильних виробів, буває різною, але звичайно не перевищує 20%. Звичайно до відновленого тютюну не додають ароматизатори, наприклад, ментол, який швидкозвітрюється з листа відновленого тютюну ще до змішування з іншим тютюновим матеріалом, свіжим тютюном і тому практично не поліпшує запах тютюнової суміші. Особливу турботу виробників курильних виробів викликає необхідність зниження займистості курильних виробів, оскільки в цей час офіційно зареєстровано велику кількість пожеж, викликаних контактом тліючих сигарет з легкозаймистими матеріалами. Тому в тютюновій промисловості вживають численних спроб розробки курильних виробів з низьким ступенем займистості. У багатьох відомих рішеннях розглядається можливість відповідної модифікації обгортки курильного виробу. Так, зокрема, пропонується спеціальне покриття обгортки або введення до її складу спеціальних добавок, які зменшують її пористість або змінюють її хімічні властивості. Стислий виклад суті винаходу У зв'язку з наявністю в існуючих курильних виробах певних недоліків і, зокрема, недоліків, розглянутих вище, у даному винаході пропонується курильний виріб, який містить внутрішню обгортку у вигляді смужок відновленого тютюну, до складу 88318 8 якого входить тютюн Берлей і інші типи тютюну, наприклад, тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн рідкісних сортів і тютюн екзотичних сортів, а також суміші цих типів тютюну. До тютюну рідкісних і екзотичних сортів належать, зокрема, такі типи, як Ізмир, Самсун, Яка, Латакія, Перик, Кавендиш, махорка, тютюн димового сушіння, темний тютюн і тютюн сонячного сушіння. Кількість відновленого тютюну в смужках внутрішньої обгортки не перевищує 9% від загальної кількості тютюнової суміші, але істотно поліпшує аромат диму, знижує займистість курильного виробу та збільшує кількість затяжок. В основу даного винаходу була покладена задача запропонувати новий склад стрічкового відновленого тютюну та спосіб його виготовлення. Ще одна задача даного винаходу полягала у тому, щоб запропонувати відновлений тютюн з рідкісних і екзотичних сортів тютюну, обмежена кількість якого надає диму курильного виробу особливого аромату. Задача даного винаходу полягала також у тому, щоб запропонувати курильний виріб з одним шаром обгортки із пропонованого у винаході відновленого тютюну. Крім цього задача даного винаходу полягала у тому, щоб запропонувати курильний виріб, що містить Берлей-skewed листовий відновлений тютюн, який поліпшує характеристики тютюнового диму й одночасно мінімізує утворення специфічних для тютюну нітрозамінів (СТНА). У даному винаході пропонується стрічковий тютюн, до складу якого може входити від приблизно 30 до приблизно 80 мас.% тютюнової суміші, від приблизно 5 до приблизно 40 мас.% деревної пульпи, від приблизно 8 до приблизно 40 мас.% сполучного та до приблизно 30 мас.% ароматизатора, наприклад, ментолу. Тютюнова суміш містить принаймні приблизно 30 мас.% тютюну Берлей та до приблизно 30 мас.% іншого тютюну. Сполучне можна вибирати із групи, яка включає альгінат (наприклад, альгінат натрію), гуарову камедь, ксантан, гуміарабік, пектин, інші камеді, модифіковані целюлозні сполуки та сполуки на основі гідроколоїдів. До складу стрічкового тютюну може також входити від 8 до 30 мас.% зволожувачів, наприклад, гліцерину або пропіленгліколю. В даному винаході пропонується також спосіб виготовлення стрічкового тютюну, на першій стадії якого приготовляють суспензію, що містить тютюн, деревну пульпу, сполучне та ментол. Приготовлену суспензію розливають на стрічку, що рухається, або сітку та сушать, одержуючи лист відновленого тютюну. Потім цей лист розрізають на смужки визначеної ширини та використовують їх у курильному виробі. В одному з варіантів подібні смужки розташовують паралельно осі тютюнового стрижня між ним і зовнішньою обгорткою сигарети або іншого курильного виробу. Для підвищення міцності листа та зв'язування його складових при виготовленні пропонованого у винаході стрічкового тютюну в його склад додають деревну пульпу та сполучне, зокрема альгінат, наприклад, альгінат натрію. До складу тютюну для надання листу необхідної пластичності можна та 9 кож вводити зволожувач, наприклад, гліцерин, а для одержання диму певного запаху - ароматизатори, наприклад, ментол, при цьому в складі тютюну можуть бути присутні і інші наповнювачі, наприклад, карбонат кальцію. Співвідношення між складовими тютюнової суміші може бути різним залежно від призначення тютюну. У кращому варіанті кількість тютюну в суміші приблизно дорівнює кількості сполучного, наприклад, альгінату натрію, однак тютюну в суміші може бути на 10-20 мас.% більше, ніж альгінату. У даному винаході пропонується стрічковий тютюн, який має у своєму складі не тільки тютюн Берлей, але й тютюн іншого типу, наприклад, тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн рідкісних сортів і тютюн екзотичних сортів, а також суміші цих типів тютюну, і спосіб виготовлення такого тютюну. До тютюну рідкісних і екзотичних сортів належать, зокрема, такі типи, як Ізмир, Самсун, Яка, Латакія, Перик, Кавендиш, махорка, тютюн димового сушіння, темний тютюн і тютюн сонячного сушіння. Оскільки в тютюні Берлей міститься порівняно багато специфічних для тютюну нітрозамінів (СТНА), в американській тютюновій суміші, використовуваній для виготовлення сигарет, обмежують вміст тютюну Берлей, кількість якого звичайно знаходиться у межах від 25 до 40%. Зниження вмісту тютюну Берлей негативно позначається на якості тютюнового диму. Зниження утворення або переносу тютюновим димом СТНА забезпечується за рахунок використання технології з розділеною внутрішньою обгорткою сигарети. Така технологія передбачає застосування однієї або декількох смужок, нарізаних з листів відновленого тютюну, що містить тютюн Берлей або Берлей-skewed, та розташованих паралельно осі тютюнового стрижня сигарети впритул одна до одної по всій його окружності усередині зовнішньої паперової обгортки сигарети. Використання внутрішньої обгортки зі смужок відновленого стрічкового тютюну, до складу якого входить тютюн Берлей, змінює властивості сигарет, зокрема знижує їх займистість, поліпшує аромат диму та збільшує кількість затяжок із одночасним зниженням рівня СТНА. Поліпшення сприйняття диму, зокрема його аромату, викликане тим, що горіння усередині сигарети відбувається переважно в напрямку поверхні тютюнового стрижня, і тому переважна частина газоподібних речовин, що утворюються при горінні, потрапляє в основний струмінь диму. Оскільки температура при горінні сигарети звичайно нижче на поверхні тютюнового стрижня та вище в його середині, при наявності розташованих на поверхні стрижня смужок в основний потік диму потрапляє менше шкідливих компонентів диму, що визначають аналізом за методом Хоффмана. Таким чином, використання тютюну Берлей для виготовлення відновленого тютюну, з якого виготовляють смужки розділеної внутрішньої обгортки, поліпшує властивості диму тютюну Берлей, оптимізує післясмак та мінімізує вміст в основному струмені диму шкідливих компонентів диму, що визначають аналізом за методом Хоффмана. 88318 10 У даному винаході пропонується також курильний виріб з розділеною внутрішньою обгорткою зі смужок, виготовлених з відновленого тютюну, до складу якого входить тютюн Берлей. Смужки розділеної внутрішньої обгортки можна виготовляти литтям, способом, аналогічним способу виготовлення паперу, або екструзією з відновленого тютюну. Слід також зазначити, що в даному винаході пропонується виготовляти смужки внутрішньої обгортки з відновленого тютюну, до складу якого входить не тільки тютюн Берлей, але й інші типи тютюну, зокрема тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд або їх суміш, а також можуть входити соусувальні добавки та ароматизатори. Крім того, для виготовлення смужок внутрішньої обгортки можна використовувати визначені екзотичні та рідкісні ароматні типи тютюну, не наявні в достатній кількості у продажу (наприклад, Ізмир, Самсун, Яка, Латакія, Перик, Кавендиш, махорка, тютюн димового сушіння, темний тютюн і тютюн сонячного сушіння). Інші особливості та переваги даного винаходу більш докладно розглянуті в наступному описі, включаючи приклади виготовлення пропонованого у винаході стрічкового відновленого тютюну (в листах). Стислий опис креслень На Фіг.1 в аксонометрії показана пропонована в даному винаході сигарета із пропонованим у винаході стрічковим відновленим тютюном. На Фіг.2 в аксонометрії показана розгорнута сигаретна обгортка із пропонованим у винаході стрічковим відновленим тютюном. На Фіг.3 у вигляді з торця показана сигарета, зображена на Фіг.1. На Фіг.4 в аксонометрії показаний пропонований в даному винаході сигаретний папір зі смужками стрічкового відновленого тютюну. На Фіг.5 в аксонометрії показана стрічка внутрішньої обгортки з непрямолінійними поздовжніми сторонами. На Фіг.6 у вигляді з торця показана виконана за іншим варіантом пропонована в даному винаході сигарета з модифікованою швидкістю горіння. На Фіг.7 в аксонометрії та частково у розрізі показана виконана відповідно ще до одного варіанта пропонована в даномувинаході сигарета з модифікованою швидкістю горіння. На Фіг.8 в аксонометрії схематично показаний механізм подачі сигаретного паперу в сигаретній машині, яка використовується для реалізації даного винаходу. На Фіг.9 у розрізі показана гарнітура сигаретної машини, яка використовується для реалізації даного винаходу. На Фіг.10 в аксонометрії схематично показаний виконаний за іншим варіантом механізм виготовлення обгортки в сигаретній машині, яка використовується для реалізації даного винаходу. На Фіг.11 у вигляді збоку показаний виконаний відповідно ще до одного варіанта механізм виготовлення обгортки в сигаретній машині, яка використовується для реалізації даного винаходу. Кращі варіанти здійснення винаходу 11 На Фіг.1 показана сигарета 10 з неповною двошаровою обгорткою (яка далі називається просто "двошарова"), що дозволяє змінювати швидкість горіння сигарети. Тютюновий стрижень сигарети можна виготовити з тютюну Берлей, тютюну трубовогневого сушіння, тютюну східної групи, тютюну Меріленд, тютюну рідкісних сортів і тютюну екзотичних сортів, а також із суміші цих типів тютюну. Показана на Фіг.1 пропонована у винаході сигарета 10 із двошаровою обгорткою має звичайний тютюновий стрижень 13, що проходить від відкритого кінця сигарети до фільтра 15. Тютюновий стрижень 13 обгорнений зовні обгорткою 12 із сигаретного паперу. На внутрішньому боці зовнішньої обгортки 12 розташовані смужки 14а і 14b внутрішньої обгортки тютюнового стрижня. Смужки 14а і 14b є модифікаторами швидкості горіння тютюнового стрижня 13 і змінюють параметри горіння сигарети 10. У сигареті, показаній на Фіг.1, внутрішні смужки проходять паралельно осі тютюнового стрижня 13 від відкритого кінця до фільтра 15. Наявність в обгортці смужок 14а і 14b дозволяє виготовляти сигарети з різною швидкістю горіння, що залежить від щільності набивання тютюнового стрижня, пористості паперу 12 зовнішньої обгортки та наявності в ній певних добавок, ширини смужок 14а і 14b, їх пористості та наявності в них добавок. У пропонованих у винаході сигаретах смужки, від яких залежить швидкість горіння сигарети, можуть проходити не за всією довжиною тютюнового стрижня або в різних напрямках. Винахід дозволяє залежно від комбінування різних параметрів, у тому числі й зазначених вище, виготовляти сигарети 10 із двошаровою обгорткою, швидкість горіння яких можна змінювати в дуже широких межах. Як показано на Фіг.1, пропонована в даному винаході сигарета 10, що може мати різну швидкість горіння, має зовнішню обгортку 12 із сигаретного паперу та дві - першу та другу - смужки 14а і 14b внутрішньої обгортки. Сигаретний папір зовнішньої обгортки 12 може мати нормальну пористість, що звичайно дорівнює 15-80 одиницям Кореста. Крім зовнішньої обгортки 12 із сигаретного паперу пропонована у винаході сигарета має принаймні одну внутрішню смужку, наявність якої дозволяє змінювати швидкість горіння сигарети 10. У сигарети, показаній на Фіг.1, перша та друга смужки 14а і 14b розташовані з діаметрально протилежних боків тютюнового стрижня 13. Для забезпечення по суті постійної за всією довжиною тютюнового стрижня швидкості горіння сигарети смужки 14а і 14b повинні розташовуватися паралельно тютюновому стрижню 13 за всією його довжиною від відкритого кінця сигарети до фільтра 15. Як показано на Фіг.4, смужки 14а і 14b пропонованої у винаході сигарети проходять за всією довжиною тютюнового стрижня 13 і залежно від необхідного режиму (швидкості) горіння сигарети можуть бути розташовані на рівній або будь-якій іншій відстані одна від одної. Пропонована у винаході сигарета 10 із двошаровою обгорткою, поперечний переріз якої показаний на Фіг.3, має зони 21 з високим ступенем ди 88318 12 фузії та утворені смужками 14а і 14b зони 22 з низьким ступенем дифузії. Пропонована у винаході обгортка 12 сигарети має принаймні одну зону 21 з високим ступенем дифузії, через яку при нормальному складі диму проходить відносно велика кількість СО та кисню. У зонах 22 з низьким ступенем дифузії, обмежених розмірами смужок 14а і 14b в окружному напрямку, кількість газів, що проходять, залежно від пористості смужок 14а і 14b і зовнішньої обгортки 12 істотно знижується. Зони 21 з високим ступенем дифузії можуть мати пористість більшу 14 одиниць Кореста, а зони 22 з низьким ступенем дифузії можуть мати пористість меншу 8 одиниць Кореста. Показану на кресленнях зовнішню обгортку 12 пропонованої у винаході сигарети 10 з модифікованою швидкістю горіння та двошаровою обгорткою виготовляють зі стандартного обгорткового сигаретного паперу, ширина якого звичайно дорівнює 27 мм. На внутрішньому боці зовнішньої обгортки 12 за всією її довжиною розташовані смужки 14а і 14b, показані на Фіг.2 та Фіг.4. Зовнішню обгортку виготовляють зі стандартного сигаретного паперу звичайного розміру з нормальною пористістю, а смужки 14а і 14b - з паперу шириною 4 мм і пористістю менше 8 одиниць Кореста. Сумарна ширина смужок 14а і 14b по окружності сигарети може становити від 8 до 15 мм. Ефективність впливу зовнішньої обгортки й утвореної смужками внутрішньої обгортки на швидкість горіння сигарети залежить від зазначених вище параметрів і, зокрема, від пористості зовнішньої обгортки та внутрішньої обгортки, ширина якої при незначному впливі на характеристики диму та гарних параметрів горіння не повинна перевищувати приблизно 75%, переважно приблизно 60%, найбільше переважно приблизно 35%, від довжини окружності зовнішньої обгортки. Конкретний вибір ширини внутрішньої обгортки залежить від якості сигарети та від довжини окружності зовнішньої обгортки. Сигарети, що виготовляються, фактично можуть відрізнятися від сигарет, розглянутих у даному описі, який у цьому відношенні лише ілюструє винахід і не обмежує його обсяг. Пропоновані у винаході сигарети можуть також мати внутрішню обгортку не тільки із двох показаних на кресленнях смужок, але й з більшої кількості смужок. У принципі пропоновані у винаході сигарети з модифікованою швидкістю горіння можуть мати різне конструктивне виконання. Залежно від необхідного режиму та заданої швидкості горіння обгортка пропонованих у винаході сигарет може мати одну або декілька внутрішніх смужок. Як ми вже відзначали вище, різне сполучення ділянок внутрішньої обгортки з низькою пористістю та зовнішньої обгортки з високою пористістю дозволяє виготовляти сигарети з різною, у тому числі й заданою, швидкістю горіння. Так, наприклад, при певному сполученні пористості зовнішньої та внутрішньої обгорток і з урахуванням інших факторів звичайну швидкість горіння стандартних сигарет, що дорівнює 6,0 мм/хв, можна при необхідності знизити до 4 мм/хв або нижче. Сигарети з такою швидкістю горіння повинні мати в обгортці внутрішню смужку, виготовлену з матеріалу з низькою пористістю, 13 зокрема з відновленого тютюну, тютюнового паперу з низькою пористістю, стрічкового тютюну, полімерів або інших матеріалів. Внутрішні смужки можна покрити модифікатором горіння або іншими матеріалами для створення в тютюновому стрижні принаймні однієї зони з низьким ступенем дифузії. Для зниження пористості папір можна покрити інгібітором горіння, наприклад, альгінатом натрію, і за рахунок сполучення таких факторів, як пористість зовнішньої обгортки, щільність набивання тютюну, ступінь покриття тютюнового стрижня внутрішньою обгорткою, кількість смужок, пористість внутрішньої обгортки та інших факторів, одержати необхідну швидкість горіння сигарети. Як показано на Фіг.4-7, для утворення в обгортці сигарети зон з низькою пористістю можна використати різні підходи. На Фіг.4 показана розгорнута зовнішня обгортка 12 з множиною внутрішніх смужок 16а, 16b, 16с та 16d. Ці смужки можуть розташовуватися на внутрішній поверхні зовнішньої обгортки на рівній відстані одна від одної та на відстані від її країв, по яких склеюють згорнуту в гарнітурі сигаретної машини обгортку. Звичайно смужки 16а-16d подають у гарнітуру сигаретної машини та приклеюють до внутрішньої поверхні зовнішньої обгортки поруч із тютюновим стрижнем. Внутрішні смужки змінюють швидкість горіння сигарети до необхідного рівня, значно зменшують статичну швидкість горіння та дозволяють виготовити сигарети з необхідною здатністю до самозагасання. Як показано на Фіг.5, для утворення в зовнішній обгортці 12 зони з низькою пористістю можна використовувати непрямолінійну смужку 17. Ця смужка 17 може мати хвилеподібну форму, при якій положення зони з низькою пористістю буде змінюватися уздовж тютюнового стрижня. При такому непрямолінійному розташуванні зони з низькою пористістю тліюча сигарета в будь-якому положенні буде мати необхідну статичну швидкість горіння. На Фіг.6 показаний ще один варіант виконання пропонованої у винаході сигарети з модифікованою швидкістю горіння. Для утворення в цій сигареті зони 21 з високою дифузією та зони 22 з низькою дифузією призначена неповна внутрішня обгортка 18, яка розташована на внутрішньому боці зовнішньої обгортки 12 і обхоплює тільки частину тютюнового стрижня 13. Як показано на Фіг.6, неповна внутрішня обгортка 18 закриває приблизно половину периметра тютюнового стрижня 13. Однак слід зазначити, що для виготовлення сигарет з необхідною лінійною швидкістю горіння можна використати модифікатори горіння різної конфігурації. Неповну внутрішню обгортку 18 можна виготовити зі стандартного сигаретного паперу, який має низьку пористість, що не перевищує 7 одиниць Кореста, і покритий модифікаторами швидкості горіння, або з інших матеріалів, наприклад, зі стрічкового відновленого тютюну з добавками або без них, пористість якого звичайно не перевищує 5 одиниць Кореста, переважно 3 одиниць Кореста. Додатковою перевагою використання стрічкового або відновленого тютюну для виготовлення неповної внутрішньої обгортки 18 є 88318 14 схожість кольору обгортки кольору тютюнового стрижня 13 і відсутність контрасту із зоною 22 низької дифузії. Як матеріал для виготовлення неповної внутрішньої обгортки 18 можна використовувати полімерну плівку або інший матеріал. Для виготовлення сигарет з необхідною швидкістю горіння, переважно меншою 4,0 мм/хв, доцільно, щоб показана на Фіг.6 неповна внутрішня обгортка мала ширину від 2 до 14 мм або закривала менше 75% окружності зовнішньої обгортки. На Фіг.7 показана виконана відповідно ще до одного варіанта пропонована у винаході сигарета з декількома внутрішніми смужками 19, розташованими на внутрішній поверхні зовнішньої обгортки 12 тютюнового стрижня 13. Ці смужки 19 можна подавати в гарнітуру сигаретної машини разом із зовнішньою обгорткою 12 таким чином, щоб після формування сигарети вони розташовувалися по периферії тютюнового стрижня 13. У гарнітуру сигаретної машини можна окремо подавати вже готові смужки 19 з низькопористого сигаретного паперу або можна подавати одну або декілька більш широких смужок і розрізати її(їх) безпосередньо в сигаретній машині на смужки необхідної ширини. Показані на Фіг.7 смужки 19 розташовані на одній осі по суті уздовж всієї довжини тютюнового стрижня 13. Смужки 19 доцільно розташовувати уздовж всієї довжини тютюнового стрижня 13, що дозволяє модифікувати швидкість горіння за всією довжиною тютюнового стрижня незалежно від положення сигарети. Представляється, що наявність у сигарети декількох показаних на Фіг.7 смужок 19 у ще більшому ступені впливає на швидкість горіння сигарети. Розташування внутрішніх смужок уздовж осі тютюнового стрижня 13 за всією його довжиною пов'язано зі значними перевагами в порівнянні з виконанням смужок у вигляді кілець, що чергуються, розташованих перпендикулярно осі тютюнового стрижня 13. Сигарети з такими розташованими по черзі перпендикулярно осі тютюнового стрижня кільцевими смужками відрізняються непостійною швидкістю горіння тютюнового стрижня 13 за всією його довжиною. Сигарети з кільцевими смужками мають різну пористість обгортки за довжиною тютюнового стрижня й різну (низьку або високу) у різних місцях лінійну швидкість горіння. Зміна швидкості горіння за довжиною тютюнового стрижня робить сигарету неприйнятною для використання, оскільки тривале вільне горіння тютюнового стрижня в проміжку між кільцями не відповідає необхідній модифікації швидкості горіння сигарети за всією довжиною її тютюнового стрижня. Крім того, курець може робити затяжку в той момент, коли кінець тютюнового стрижня, що тліє, виявляється в зоні з низькою пористістю, тобто в місці розташування внутрішнього кільця. Цілком ймовірно, що при проходженні тліючого кінця тютюнового стрижня через місце розташування кільця склад диму, що потрапляє до роту курця, може істотно змінюватися убік збільшення вмісту в ньому CO і інших сполук, що утворюються при горінні кільця. Вирішити цю проблему можна шляхом використання у сигареті пропонованої у винаході 15 неповної внутрішньої обгортки, наявність якої забезпечує постійний склад диму та постійну модифіковану швидкість горіння за всією довжиною тютюнового стрижня. У пропонованій у винаході сигареті 10 з модифікованою швидкістю горіння внутрішню обгортку, яка складається з декількох або з однієї смужки доцільно розташовувати на деякій відстані від з'єднаних клеєм країв зовнішньої обгортки 12. Відомо, що при склеюванні по шву 23 зовнішньої обгортки 12 показаної на Фіг.1 сигарети в сигаретній машині один бічний край 24 обгортки накладають на іншій. Звичайно в процесі виготовлення сигарет перед згином зовнішньої обгортки й формуванням тютюнового стрижня 13 на один із країв 24 обгортки наносять шар клею. При виготовленні пропонованої в даному винаході сигарети 10 з модифікованою швидкістю горіння для формування зовнішньої обгортки 12 і тютюнового стрижня та склеювання зовнішньої обгортки внутрішня обгортка повинна знаходитися на деякій відстані від шва. Як показано на кресленнях, у всіх варіантах здійснення винаходу внутрішня обгортка відстоїть від бічних країв 24 зовнішньої обгортки та не перешкоджає формуванню тютюнового стрижня в гарнітурі сигаретної машини й склеюванню зовнішньої обгортки 12. Пропоновану у винаході сигарету можна виготовляти на звичайних сигаретних машинах без зміни їх гарнітури, але з невеликою модернізацією механізму подачі паперу. Слід зазначити, що в будь-якому показаному на кресленнях варіанті лінійні зони сигарети з високою й низькою пористістю можна одержати шляхом розташування й з'єднання клеєм або іншим способом окремих смужок не тільки на внутрішній, але й на зовнішній поверхні зовнішньої обгортки сигарети. На Фіг.8 показана схема механізму, використовуваного при виготовленні пропонованих у винаході сигарет з модифікованою швидкістю горіння. Пристрій 50 подачі паперу має дві бобіни, з яких папір подається в сигаретну машину, а саме: бобіну 37 із зовнішньою обгорткою та бобіну 32 із внутрішньою обгорткою або внутрішніми смужками. На бобіні 37 можна закріпити рулон сигаретного паперу нормальної пористості шириною звичайно від 19 до 27 мм, що подається в сигаретну машину через систему натяжних і напрямних роликів. У показаному на схемі варіанті неповна внутрішня обгортка та сигаретний папір з'єднуються у двошарову сигаретну обгортку 36, що подається в гарнітуру сигаретної машини, де на неї насипають порцію тютюну. Зовнішня обгортка 30 може знаходитися під смужками 34 і 35 внутрішньої обгортки, які змотують із бобіни 32 або подають із іншого джерела. Внутрішня обгортка, що змотується з бобіни 32, яка покриває тільки частину внутрішньої поверхні зовнішньої обгортки 30, може бути вужча, ніж зовнішня обгортка. Внутрішня обгортка, що змотується з бобіни 32, проходить по проміжних роликах і розрізається ножем на смужки необхідної ширини, що утворюють двошаровий сигаретний папір 36 безпосередньо перед гарнітурою сигаретної машини. Смужки 34 і 35, що утворюють внутрішню обгортку пропонованої в даному вина 88318 16 ході сигарети, можуть мати швидкість горіння, що значно відрізняється від швидкості горіння зовнішньої обгортки ЗО. Таким чином, показаний на Фіг.8 механізм 50 подачі паперу із двома бобінами дозволяє виготовити обгортку сигарет з паперу з різною пористістю, різного складу та різних інших параметрів. Механізм 50 подачі може мати ніж 33, призначений для різання внутрішньої обгортки на дві або декілька смужок. Як показано на Фіг.8, на бобіну 32 можна встановити рулон паперу шириною 4-15 мм, що розрізується на дві смужки. Оптимальне сполучення пористості й параметрів горіння зовнішньої та внутрішньої обгорток дозволяє виготовити сигарету з необхідною швидкістю горіння за всією довжиною тютюнового стрижня. Як показано на Фіг.8, механізм 50 подачі паперу має декілька натяжних роликів, призначених для надійної подачі зовнішньої обгортки 30 і смужок 34 і 35 внутрішньої обгортки до місця їх з'єднання у двошаровий сигаретний папір 36. Очевидно, що невелика ширина паперу, намотаного на бобіну 32, створює великі проблеми при подачі розрізаного паперу в гарнітуру сигаретної машини. Уникнути розриву смужок 34 і 35 перед гарнітурою сигаретної машини можна за рахунок їх оптимального натягу. Крім того, циклічний характер процесу виготовлення сигарет з періодичними зупинками та пусками також вимагає ретельного регулювання натягу бобіни 37 зовнішньої обгортки та бобіни 32 внутрішньої обгортки. Для оптимального натягу та з'єднання обох шарів паперу у двошаровий сигаретний папір 36 смужки 34 і 35 внутрішньої обгортки варто з'єднувати із зовнішньою обгорткою 30 безпосередньо перед гарнітурою сигаретної машини або, як показано на Фіг.8, відразу ж після розрізування внутрішньої обгортки на дві смужки. На Фіг.9 у розрізі показана гарнітура сигаретної машини. Гарнітура 40 є пристроєм сигаретної машини, у якому в згорнуту обгортку насипають тютюн і формують сигарету. Між поверхнею гарнітури 40 і зовнішньою обгорткою 30 розташована транспортерна стрічка (не показана на кресленні). Показана на кресленні гарнітура 40 у перетині має дугоподібну форму, що дозволяє сформувати тютюновий стрижень і всю сигарету. Після висипання з живильника 41 на обгортку 30 тютюну обгортка завдяки відповідній формі перетину гарнітури згинається навколо тютюнового стрижня. При виготовленні сигарет пропонованим у винаході способом смужки 34 і 35 внутрішньої обгортки перед гарнітурою з'єднують із зовнішньою обгорткою 30, і одержану двошарову обгортку 36 у гарнітурі згинають навколо тютюнового стрижня. Така конструкція допускає певну гнучкість у сполученні різних параметрів зовнішньої та внутрішньої обгорток. Ще одна перевага пропонованих у винаході сигарет полягає у тому, що їх виготовлення в умовах потокового виробництва не знижує продуктивності потокової лінії. Пропонована у винаході конструкція сигарет не вимагає значної переробки гарнітури для формування тютюнового стрижня, який потім розрізують на окремі частини визначеної довжини та з'єднують із фільтром на одній з наступних ділянок потокової лінії. 17 Як показано на Фіг.9, смужки 34 і 35 внутрішньої обгортки подають у гарнітуру на внутрішній поверхні зовнішньої обгортки 30, і тому після формування в гарнітурі тютюнового стрижня та всієї сигарети вони виявляються розташованими в необхідному положенні усередині сигарети. У розглянутому вище прикладі, як показано на Фіг.3, внутрішні смужки 34 і 35 розташовані під кутом 90° від шва зовнішньої обгортки 30 на рівній відстані одна від одної й забезпечують тим самим рівномірну та постійну модифіковану швидкість горіння сигарети. Краще для розміщення внутрішньої обгортки на внутрішній поверхні зовнішньої обгортки не використовувати клей, хоч в принципі для з'єднання внутрішньої та зовнішньої обгорток можна використовувати інші матеріали. Слід зазначити, що при формуванні сигарети в гарнітурі 40 і ущільненні тютюну з утворенням тютюнового стрижня положення смужок 34 і 35 звичайно зберігається. На Фіг.10 показаний виконаний відповідно ще до одного варіанту механізм подачі паперу, позначений на схемі позицією 82. У цьому варіанті зовнішню обгортку 12 змотують зі звичайної бобіни на ролик 57, який потім разом зі смужками внутрішньої обгортки направляє її в гарнітуру 60 для формування сигарети. У цьому випадку зовнішню обгортку 12 виготовляють зі стандартного сигаретного паперу шириною 27 мм із нормальною пористістю та звичайними добавками. Як показано на схемі, двошарову обгортку 36 виготовляють шляхом з'єднання перед гарнітурою зовнішньої обгортки 12 із двома смужками 34 і 35 внутрішньої обгортки. Внутрішню обгортку 32 подають із бобіни на напрямні ролики 58 перед її розрізуванням ножем 51. Ніж має обертовий диск 52 і основу 53. У даному прикладі 8 мм ширини внутрішньої поверхні зовнішньої обгортки покриті двома смужками 34 і 35 внутрішньої обгортки шириною 4 мм. Для одержання смужок 34 і 35 обгортку 32 ріжуть ножем 51 на дві частини, які направляють на ролики 55 і 56, а потім з'єднують із зовнішньою обгорткою 12 на ролику 57. Внутрішню обгортку 32 можна розрізати й на більш вузькі смужки, що утворюють внутрішню обгортку зовнішньої обгортки. Перевагою цього варіанта є можливість розрізування паперу обертовим ножем 51 на окремі смужки необхідної ширини. При використанні таких вузьких паперових смужок дуже важко, особливо при наявності великої кількості напрямних і натяжних роликів, уникнути розриву обгортки 32 і смужок 34 і 35. Тому для зменшення шляху, який повинні пройти вузькі смужки, ніж 51 повинен розташовуватися максимально близько до гарнітури 60 сигаретної машини. Ніж 51 показаного на Фіг.10 механізму 82 подачі паперу призначений для виготовлення смужок 34 і 35 зі стрічки 32. Для виготовлення пропонованих у даному винаході сигарет можна використати ріжучі пристрої всілякої конструкції, наприклад, нерухомий ніж, лазер, описаний вище обертовий ніж, струмінь води, пристрій для різання тонкого матеріалу, при якому залишається недоторканим шар матеріалу, що знаходиться під верхнім шаром, або мікроперфоратор. Крім того, для виготовлення пропонованих у винаході сигарет можна 88318 18 використати стрічку, попередньо розрізану на смужки, які перед гарнітурою розділяють на спеціальних пристроях. У цей час існує також множина різних пристроїв, які можна використати для подачі в гарнітуру смужок, з'єднаних із зовнішньою обгорткою. Очевидно, що в даному описі основна увага приділена пристроям подачі в гарнітуру вузьких смужок внутрішньої обгортки, хоча, як вже говорилося вище, у цей час існує багато інших пристроїв, які можна використати для формування та подачі в гарнітуру двошарової обгортки. Такі відомі пристрої не вимагають їх докладного розгляду, а можливість їх використання в різних варіантах здійснення даного винаходу не обмежує його обсяг. На Фіг.11 показаний виконаний відповідно що до одного варіанту позначений на схемі позицією 84 пристрій для виготовлення паперової обгортки, який є частиною сигаретної машини 74 із двома зовнішніми бобінотримачами 70 і 71. У бобінотримачі 70 установлена бобіна 30, з якої в гарнітуру 77 подають зовнішню обгортку. Зовнішню обгортку 12, що змотується з бобіни 30, з'єднують зі смужками внутрішньої обгортки 32 і подають у гарнітуру. У бобінотримачі 71 установлена бобіна внутрішньої обгортки 32, яку подають до ножа 75. Для зменшення шляху руху вузьких смужок внутрішньої обгортки ніж 75 встановлюють безпосередньо біля гарнітурі 77. Як показано на схемі, сигаретна машина 74 має гарнітуру 77 і транспортерну стрічку 78, що приводиться шківом 73, яка переміщає обгортку й тютюн через гарнітуру під час формування тютюнового стрижня та сигарети зі смужками внутрішньої обгортки. Перевага цього варіанта полягає у наявності зовнішніх бобінотримачів 70 і 71 для зовнішньої та внутрішньої обгорток, які полегшують обробку паперу в умовах потокового виробництва та модернізацію сигаретної машини 74 з метою виготовлення на ній пропонованих у винаході сигарет зі смужками внутрішньої обгортки. Використання зовнішніх розташованих поруч із машиною бобін 30 і 32 вимагає мінімальної зміни конструкції всієї машини та не вимагає ніяких істотних доробок вузла 77 гарнітури машини крім установки додаткових напрямних і натяжних роликів. У цей час зовнішні бобінотримачі поставляються в комплекті з машинами і можуть бути використані для виготовлення пропонованих у винаході курильних виробів зі смужками додаткової внутрішньої обгортки та модифікованою швидкістю горіння. На зовнішній бобінотримач 71 можна встановити котушку зі стрічковим тютюном, а не звичайну бобіну із сигаретним папером. Через розкид розмірів тютюнової стрічки використання котушки більш краще. На котушку можна намотати стрічку відновленого стрічкового тютюну шириною 8 мм, яку подають у сигаретну машину 74 по напрямних роликах, що зменшує вільне переміщення стрічки тютюну, що змотується з котушки. Стрічку можна розрізати безпосередньо перед з'єднанням із зовнішньою обгорткою в ролику з опуклою утворюючою, котрий звичайно розташований на вході в гарнітуру. Для нормальної подачі стрічки в гарнітуру й з'єднання її із зовнішньою обгорткою необ 19 88318 хідно використати певну кількість напрямних і натяжних роликів. Для виготовлення пропонованих у даному винаході сигарет з модифікованою швидкістю горіння можна використати зовнішню та внутрішню обгортки з різних типів паперу. Як вже говорилося вище, звичайно зовнішню обгортку виготовляють із паперу шириною 27 мм і пористістю від 15 до 80 одиниць Кореста. Загальновідомо, що зниження пористості зовнішньої обгортки приводить до зміни складу диму й лінійної швидкості горіння сигарети. Наявність у сигарет неповної внутрішньої обгортки дозволяє змінити їх швидкість горіння. Як показано на прикладених до опису кресленнях, внутрішня обгортка може бути цільною або такою, що складається з декількох смужок. Папір внутрішньої обгортки може мати значно меншу пористість, що не перевищує 8 одиниць Кореста. Згадана вище та показана на Фіг.6 цільна внутрішня обгортка зі Сигарета 1 2 3 4 5 6 7 8 Пористість зовнішньої обгортки, одиниці Кореста 50 50 50 50 40 40 30 30 Вміст цитрату в зовнішній обгортці, % 0,5 0,5 0,5 0,5 0,7 0,7 0,6 0,6 Сигарета 9 10 Вміст цитрату у зовнішній обгортці, % 0,6 0,6 стрічкового тютюну або з паперу може мати ширину від 2 до 15 мм. Пористість внутрішньої обгортки може знаходитися в межах від 0 до 8 одиниць Кореста. Приклади Пропонованим у винаході способом виготовляли декілька зразків сигарет з неповною внутрішньою обгорткою. Пропоновані у винаході сигарети порівнювали з контрольними сигаретами без внутрішньої обгортки з лінійною швидкістю горіння порядку 4,3-4,7 мм/хв. Внутрішню обгортку сигарет виготовляли з різних, зазначених у наведених нижче таблицях матеріалів, у тому числі й зі звичайного, обробленого відповідним способом паперу та стрічкового тютюну. Приклади сигарет із двома смужками внутрішньої обгортки, виготовленими зі стрічкового тютюну з пористістю, менше 5 одиниць Кореста: Кількість внутрішніх смужок Ширина внутрішньої смужки, мм 0 2 2 2 0 2 0 2 0 4 5 6 0 3 0 4 Приклади сигарет із двома смужками з обробленого або покритого альгінатом натрію сигаретПористість зовнішньої обгортки, одиниці Кореста 70 70 20 Лінійна швидкість горіння (ЛШГ), мм/хв 4,3 3,1 2,6 2,7 4,7 3,8 4,3 3,1 Кількість самозагасань на 10 шарах, % 0 100 100 100 0 48 0 100 ного паперу з пористістю менше 5 одиниць Кореста: Кількість внутрішніх смужок Ширина внутрішньої смужки, мм 0 2 0 2 Лінійна швидкість горіння (ЛШГ), мм/хв 4,4 3,8 Кількість самозагасань на 10 шарах, % 0 25 Результати аналізу складу диму двох зразків сигарет зі смужками зі стрічкового тютюну: Пористість Вміст Ширина Лінійна Кількість Кількість зовнішньої цитрату у внутріш- швидкість внутрісамозагасань Смола, Нікотин, CO, Кількість Сигаобгортки, зовнішній ньої горіння шніх на 10 шарах, мг/сиг. мг/сиг. мг/сиг. затяжок рета одиниці обгортці, смужки, (ЛШГ), смужок % Кореста мм/хв % мм 11 70 0,6 2 4 3,9 90 15,5 1,4 12,2 10,3 12 50 0,5 2 4 3,8 90 14,5 0,9 14,6 7,3 З наведених прикладів випливає, що по лінійній швидкості горіння й мимовільному загасанню пропоновані у винаході сигарети з додатковою внутрішньою обгорткою, яка не повністю закриває тютюновий стрижень, відрізняються від звичайних контрольних сигарет. Пропонована у винаході додаткова внутрішня обгортка дозволяє зменшити швидкість горіння сигарети до 40%. Всі сигарети із внутрішніми смужками шириною, що дорівнює мінімум 4 мм, мимовільно гаснули. Зменшення ширини внутрішніх смужок знижувало їх ефективність, підвищити яку можна спеціальними добавками або збільшенням кількості смужок. Випробування сигарет на мимовільне загасання на 10 шарах мундштукового паперу проводили за методикою перевірки займистості, розробленої 21 Національним інститутом стандартів і технологій (США). Курильний виріб зі смужками стрічкового відновленого тютюну Смужки 14 неповної внутрішньої обгортки можна виготовити зі стрічкового відновленого тютюну, склад і спосіб виготовлення якого зазначені нижче. Пористість сигаретного паперу 12 зовнішньої обгортки звичайно знаходиться у межах від 15 до 80 одиниць Кореста. У показаній на Фіг.1 сигареті неповна внутрішня обгортка складається із двох смужок 14 зі стрічкового відновленого тютюну, розташованих з діаметрально протилежних боків тютюнового стрижня 13. Смужки 14 проходять за всією довжиною тютюнового стрижня 13 паралельно його осі. У даному варіанті смужки розташовані на рівній відстані одна від одної, і тому швидкість горіння залишається постійною за всією довжиною тютюнового стрижня. Виготовлення стрічкового відновленого тютюну в листах При виготовленні стрічкового відновленого тютюну, призначеного для використання в сигаретах, у ємність із водою повільно додають деревну пульпу, сполучне, наприклад, альгінат натрію, подрібнені частинки тютюну або концентрований екстракт і суспензію, яка утвориться, ретельно перемішують таким чином, щоб кожний компонент розчинився або диспергувався у всій суспензії. У воду доцільно спочатку додавати деревну пульпу, потім тютюн і після цього альгінат. Для надання листам деякої пластичності в суспензію можна додати гліцерин, звичайно після альгінату та перед яким-небудь ароматизатором. У суспензію можна додавати ароматизатор, зокрема, ментол. Крім того, можна також додавати інертні наповнювачі, наприклад, карбонат кальцію або аналогічний наповнювач. При створенні винаходу було встановлено, що для виготовлення листів відновленого тютюну, які мають достатню міцність на розтяг та не ламаються у процесі виготовлення сигарет, відношення вмісту тютюну до альгінату повинне становити приблизно 4,0:1,0. Одержану суспензію розливають тонким шаром на розливну поверхню, наприклад, на стрічку з нержавіючої сталі, нагріту приблизно до 200°F. Розлиту суспензію залишають на нагрітій стрічці доти, поки одержаний лист не висохне настільки, щоб його можна було зняти зі стрічки неушкодженим. Одержаний лист відновленого тютюну можна використати відразу ж або спочатку витримати при температурі 100°F у приміщенні з низькою вологістю протягом 24 год або довше й потім додати до нього який-небудь ароматизатор, наприклад, ментол. Лист потім можна подрібнити та додати до тютюнової суміші або розрізати на смужки необхідної ширини та використати їх як смужки внутрішньої обгортки сигарети, розташованих між поверхнею тютюнового стрижня та внутрішньою поверхнею зовнішньої обгортки сигарети. Курильні вироби зі смужками відновленого тютюну, до якого доданий ментол, зберігають запах ментолу у відкритих упаковках протягом тривалого часу, що досягає 1 місяць. У закритих же упаковках запах ментолу зберігається не менше 4 місяців. 88318 22 В розглянутому варіанті тютюновий стрижень містить від 30 до 80 мас.% тютюнової суміші, від 5 до 40 мас.% деревної пульпи, від 8 до 40 мас.% сполучного та до 30 мас.% ароматизатора, наприклад, ментолу, при його наявності. У кращому варіанті вміст тютюну повинен становити приблизно 26 мас.%, деревної пульпи - приблизно 13,5 мас.%, сполучного - приблизно 27 мас.% і ментолу - приблизно 20 мас.%. Загальна кількість твердої суміші в складі суспензії повинна лежати в межах від 2 до 10 мас.%. Як сполучні можна використати альгінат (наприклад, альгінат натрію), гуарову камедь, ксантан, гуміарабік, пектин, інші камеді, модифіковані целюлозні сполуки та сполуки на основі гідроколоїдів. У суспензію можна додавати зволожувач, наприклад, гліцерин або пропіленгліколь. До складу тютюнової суміші може входити принаймні близько 30 мас.% тютюну Берлей та до 30 мас.% тютюну інших типів. Цим тютюном іншого типу може бути тютюн трубовогневого сушіння, тютюн східної групи, тютюн Меріленд, тютюн екзотичних сортів, а також суміші цих типів тютюну. До екзотичних сортів тютюну належать, зокрема (але не обмежуючись тільки ними) такі типи, як Ізмир, Самсун, Яка, Латакія, Перик, Кавендиш, махорка, тютюн димового сушіння, темний тютюн і тютюн сонячного сушіння. Нижче винахід проілюстрований на прикладах. Треба, однак, відзначити, що ці приклади не обмежують обсяг винаходу. У наведених нижче прикладах розглянутий пропонований у винаході спосіб виготовлення стрічкового відновленого тютюну, використовуваного в курильних виробах. Приклад 1 При виготовленні стрічкового відновленого тютюну в листах у першу ємність із мішалкою шнекового типу заливали 130 галонів води. У цю ж ємність із працюючою мішалкою послідовно додавали 35 фунтів деревної пульпи, 70 фунтів тютюну, 70 фунтів альгінату натрію та 35 фунтів гліцерину, ретельно перемішуючи кожний доданий у суспензію компонент. В окремій ємності до 15 галонів води при температурі 40°С додавали 52,5 фунта ментолу й одержану суміш перемішували до повного розчинення ментолу. Одержану суміш додавали до суспензії альгінату та ретельно перемішали. Для кращого розливання до одержаної суспензії додавали воду, підтримуючи в'язкість суспензії в межах від 10000 до 20000 сП, переважно на рівні 15000 сП. Потім суспензію розливали на стрічку з нержавіючої сталі шаром товщиною близько 40-60 міл (40/1000-60/1000 дюйма) і залишали при температурі приблизно 200°F. Лист тютюну залишали на стрічці до його повного висихання протягом приблизно 6-8 хв. Виготовлений тютюн із запахом ментолу зберігали у вигляді листа аж до його розрізування на смужки, використовувані для виготовлення сигарет. Сигарети зі смужками стрічкового відновленого тютюну, розташованими між зовнішньою обгорткою та тютюновим стрижнем, у відкритих упаковках зберігали запах ментолу протягом 1 місяця. У 23 88318 закритих упаковках сигарети зберігали запах ментолу принаймні протягом 4 місяців і навіть до року. Очевидно, що винахід не обмежений розглянутими прикладами й що при відповідній зміні кількості складових у суміші, використовуваної для виготовлення стрічкового відновленого тютюну, параметри тютюну можуть відрізнятися від параметрів тютюну, зазначених у наведених прикладах. Виготовлення відновленого тютюну Берлей і смужок внутрішньої обгортки Стрічковий відновлений тютюн Берлей і смужки внутрішньої обгортки з нього виготовляють в основному аналогічно стрічковому відновленому тютюну та смужкам з нього. У тютюновій суміші міститься тютюн Берлей і тютюн інших типів. Вміст тютюну Берлей у суміші становить не менше 30 мас.%, а тютюну інших типів, наприклад, тютюну трубовогневого сушіння, тютюну східної групи, тютюну Меріленд, тютюну рідкісних сортів і тютюну екзотичних сортів, а також суміші цих типів тютюну - до 30 мас.%. До екзотичних сортів тютюну належать, зокрема (але не обмежуючись тільки ними), такі типи, як Ізмир, Самсун, Яка, Латакія, Перик, Кавендиш, махорка, тютюн димового сушіння, темний тютюн і тютюн сонячного сушіння. Приклад 2 При виготовленні відновленого тютюну в листах способом, аналогічним способу виготовлення паперу, тютюновий дріб'язок, середні жилки, фарматуру, різані листкові пластинки, подрібнені середні жилки або комбінації цих тютюнових матеріалів змішують із водним розчинником. Вихідний матеріал на 30-100 мас.% повинен складатися з тютюну Берлей. Одну частину тютюну додають до 11-20 частин води та витримують при температурі 160°F (70°C) протягом 30 хв. Потім суміш розділяють центрифугуванням, фільтрацією або віджи 24 манням на водорозчинний екстракт і нерозчинну у воді тверду/волокнисту фракцію. Екстракт потім концентрують вакуумним випарюванням або сублімаційним сушінням, додають зволожувач, наприклад, гліцерин, і ретельно перемішують. Екстракт можна обробляти адсорбентами, що поглинають небажані компоненти, наприклад, специфічні для тютюну нітрозаміни (СТНА), поліфеноли та протеїни, а потім центрифугувати. Після цього адсорбенти видаляють, а екстракт, що залишився, концентрують і змішують із зволожувачем. Потім до екстракту додають альгінатне сполучне. Тверду/волокнисту фракцію подрібнюють і додають до неї 10% деревного волокна, попередньо подрібненого в пульпу. Із цієї суміші волокна та пульпи потім виготовляють листи відновленого тютюну способом, аналогічним способу виготовлення паперу. На листи тютюну наносять екстракт, приготовлений описаним вище способом. Потім листи розрізують на смужки та намотують на бобіну й після цього використовують як смужки внутрішньої обгортки з відновленого тютюну Берлей. Інший можливий варіант здійснення пропонованого у винаході способу виготовлення відновленого тютюну в листах описаний у наведеному нижче прикладі. Треба, однак, відзначити, що наведені приклади не обмежують обсяг винаходу. У наведеному нижче прикладі описаний ще один варіант виготовлення стрічкового відновленого тютюну Берлей, призначеного для використання в курильних виробах. Приклад 3 Стрічковий відновлений тютюн виготовляли із суміші 1 частини тютюну й інших твердих компонентів з 10-11 частинами води. Склад цієї суміші зазначений нижче в таблиці. Таблиця Матеріали Тютюновий дріб'язок, пил або концентрований екстракт 1 Тютюн Берлей Тютюн трубовогневого сушіння Тютюн східної групи Ізмир Самсун Тютюн Меріленд Тютюн димового сушіння Тютюн Кавендиш Загальна кількість тютюну Сполучне: КМЦа альгінат натріюб Деревна пульпа Берлей 2 65 Вміст компонентів стрічкового тютюну (%) Підданий тепловій Екзотичний II обробців (Берлей/ Екзотичний І трубовогневого сушіння) 3 4 5 43 32,5 20 Екзотичний III 6 24,5 0 29 13,5 25 30 0 0 0 0 0 0 5 5 0 3 3 14 0 0 0 0 0 0 0 10 0 0 9 0 5 65 72 65 65 65 7,5 7,5 8 5 5 6 7 7 9 7 7 9 9 6 8 25 88318 26 Продовження таблиці 1 2 3 11 11 в 10-11 ра- в 10-11 разів бізів більше льше маси твермаси твер- дої фракції дої фракції Каустична сода (КОН, 1,75% (від маси NaOH) тютюну) Гліцерин Вода 4 5 6 12 12 12 в 10-11 разів в 10-11 разів бі- в 10-11 разів бібільше маси льше маси тве- льше маси твертвердої фра- рдої фракції дої фракції кції Примітки: Карбометилцелюлоза (КМЦ) фірми TIC Gums (15 кг), б продукт Kelvis фірми ISP Alginates Co., в теплова обробка сприяє виділенню пектинів, підвищує міцність листа відновленого тютюну та зменшує необхідну кількість сполучного. а Тверді компоненти та воду змішували в наступній послідовності: вода, тютюн і деревна пульпа, ретельно перемішуючи суміш протягом 10 хв. Сполучне (КМЦ і альгінат натрію) і іншу частину води перемішували окремо протягом 10 хв, а потім додавали до суміші води, тютюну та пульпи. Окремо додавали гліцерин і перемішували ще протягом 10 хв. Потім суміш розливали на гладкий лист на транспортерній сталевій стрічці, що рухається, пропускали через сушильну камеру, відновлювали вологість одержаного листа до 10-12% і намотували його на бобіну. На бобіні лист розрізали на рулони шириною 8 мм і перемотували на іншу бобіну. Для виготовлення контрольних зразків сигарет без внутрішніх смужок відновленого тютюну Берлей використовували наявну у продажу суміш стрічкового тютюну, що містить 35% тютюну Берлей. Аналогічну тютюнову суміш, що містить 15% тютюну Берлей, використовували для виготовлення випробуваних сигарет із внутрішніми смужками з відновленого тютюну Берлей. При виготовленні випробуваних зразків кожний рулон відновленого тютюну шириною 8 мм до подачі в сигаретну машину розрізали на дві частини шириною по 4 мм. У кожній виготовленій сигареті на тютюновому стрижні під сигаретною обгорткою з паперу поруч один з одним знаходилися дві смужки шириною 4 мм. У такий же спосіб виготовляли й інші суміші стрічкового відновленого тютюну, що відрізнялися лише тим, що до їх складу крім тютюну Берлей входив тютюн екзотичних сортів І, II і III (див. наведену вище таблицю). Приклад 4 Смужки стрічкового відновленого тютюну для внутрішньої обгортки сигарет виготовляли аналогічно прикладу 2 з тією лише відмінністю, що пульпу з води, тютюну та деревного волокна піддавали тепловій обробці з тютюновим еквівалентом каустичної соди (КОН) у кількості 1,75 мас.% (у перерахуванні на масу сухої речовини) протягом 30 45хв при 70-90°С. При тепловій обробці тютюну з каустичною содою виділяється пектин, що являє собою натуральне сполучне. Пектин підвищує міцність листа на розрив і знижує необхідну кількість сполучного в складі тютюну. Далі виготовляли "легкі" довгі сигарети (85 мм) семи наступних типів: 1. наявні у продажу контрольні без якихнебудь смужок, 2. з двома смужками шириною 4 мм із відновленого тютюну Берлей, виготовленого способом, аналогічним способу виготовлення паперу, 3. з двома смужками шириною 4 мм із відновленого стрічкового тютюну Берлей, 4. з двома смужками шириною 4 мм із підданого тепловій обробці стрічкового відновленого тютюну Берлей, 5. з двома смужками шириною 4 мм зі стрічкового відновленого тютюну екзотичних сортів І, 6. з двома смужками шириною 4 мм зі стрічкового відновленого тютюну екзотичних сортів II, 7. з двома смужками шириною 4 мм зі стрічкового відновленого тютюну екзотичних сортів III. Сигарети зберігали в картонних упаковках протягом трьох тижнів при температурі 70°F та 65%-вій відносній вологості а потім проводили сенсорні та стандартні дослідження. В наведених нижче таблицях наведені результати оцінки учасниками досліджень у кількості 3437 чоловік звичайної сигарети без яких-небудь смужок (1) і сигарет із двома смужками з відновленого тютюну Берлей, виготовленого способом, аналогічним способу виготовлення паперу (2), зі стрічкового відновленого тютюну Берлей (3), з підданого тепловій обробці стрічкового відновленого тютюну Берлей (4), зі стрічкового відновленого тютюну екзотичних сортів І (5), зі стрічкового відновленого тютюну екзотичних сортів II (6) і зі стрічкового відновленого тютюну екзотичних сортів III (7). 27 88318 28 Таблиця Характеристики диму Підвищений вплив Підвищене подразнення горла Збільшена порція диму на затяжці Більш сильний смак тютюну Більш приємний смак тютюну Відсутність смаку тютюну Осадження вугілля 1 20 2 15 1 19 3 16 1 14 4 22** 21 14 18 17 17 19 17 18 17 18 11 24*** 14 21** 14 21** 15 21** 14 21** 14 21** 17 19 1 0 0 0 Кількість учасників дослідження: 35 Кількість підписів при довірчому рівні 95%: 23*** Кількість підписів при довірчому рівні 80%: 21** 0 1 0 0 Кількість учасників дослідження: 35 Кількість підписів при довірчому рівні 95%: 23*** Кількість підписів при довірчому рівні 80%: 21** 1 1 0 0 Кількість учасників дослідження: 36 Кількість підписів при довірчому рівні 95%: 20*** Кількість підписів при довірчому рівні 80%: 17** Таблиця Характеристики диму Підвищений вплив Підвищене подразнення горла Збільшена порція диму на затяжці Більш сильний смак тютюну Більш приємний смак тютюну Відсутність смаку тютюну Осадження вугілля 1 14 5 23** 1 1 6 23** 1 12 7 22** 21 16 13 21** 16 18 14 23** 15 22** 11 23*** 15 22** 14 13 21** 16 21 10 15 19 3 3 1 1 Кількість учасників дослідження: 37 Кількість підписів при довірчому рівні 95%: 24*** Кількість підписів при довірчому рівні 80%: 22** Як видно з наведених вище таблиць, сигарети зі смужками мають більш сильний і більш приємний тютюновий смак, ніж контрольна сигарета без 22** 14 1 4 0 Кількість учасників дослідження: 36 Кількість підписів при довірчому рівні 95%: 24*** Кількість підписів при довірчому рівні 80%: 21** 2 2 0 0 Кількість учасників дослідження: 34 Кількість підписів при довірчому рівні 95%: 23*** Кількість підписів при довірчому рівні 80%: 21** смужок, незважаючи на те, що в її димі, як показано в наведеній нижче таблиці, міститься більше смоли на одну затяжку: 29 88318 30 Таблиця Наявна у Стандартні продажу хар-ки (за "легка" методикою довга Федеральної сигарета торговельної без внуткомісії) і рішніх СТНА смужок К-ть затяжок Смола (мг/сиг) Нікотин (мг/сиг) Маса тютюну (мг) СО (мг/сиг) Смола на затяжку (мг) Нітрозаміни NAB NAT NNK NNN Загальна кількість СТНА "Легкі" сигарети із внутрішніми смужками з: Стрічкового відновленого тютюну Берлей Підданого тепловій обробці стрічкового відновленого тютюну Берлей Стрічкового відновле-ного тютюну екзотичних сортів І зі стрічкового відновле-ного тютюну екзотичних сортів ll 7,2 Відновленого тютюну Берлей, виготовленого способом, аналогічним способу виготовлення паперу 8,1 8,2 8,6 8,3 8,2 8,3 10,9 10,4 10,9 11,3 10,7 10,9 10,5 0,92 0,86 0,89 0,9 0,9 0.89 0,88 1019,0 970,0 977, 989,0 979,0 980,0 978,0 9,2 10,3 10,4 10,5 9,9 9,8 9,5 1,5 1,3 1,3 1,3 1,3 1,3 1,3 141,1 20,7 184,2 97,9 13,2 130,8 22,1 14,3 22,9 нижче рівня виявлення 15,4 7,1 13,3 354,0 246,8 63,6 38,8 8,0 4,9 4,4 Курильний виріб зі смужками внутрішньої обгортки зі стрічкового відновленого тютюну Берлей Як матеріал смужок 14 внутрішньої обгортки можна використовувати стрічковий відновлений тютюн, а також відновлений тютюн, виготовлений способом, аналогічним способу виготовлення паперу, або екструзією відповідно до описаної вище рецептури та технології. Зовнішня обгортка 12 сигарети може бути виготовлена зі звичайного сигаретного паперу з пористістю 15-80 одиниць Кореста. Як показано на кресленнях, дві смужки 14а і 14b з відновленого тютюну розташовані на діаметрально протилежних боках тютюнового стрижня 13 і утворюють неповну внутрішню обгор нижче рівня виявлення нижче рівня виявлення зі стрічкового відновленого тютюну екзотичних сортів III нижче рівня виявлення 16,2 9,3 13,6 24,6 8,7 24,7 36,7 16,0 37,5 41,3 60,8 93,8 тку сигарети. Неповна внутрішня обгортка, що складається зі смужок 14а і 14b відновленого тютюну Берлей, може проходити по суті за всією довжиною тютюнового стрижня 13 паралельно його поздовжній осі. В одному з варіантів смужки 14а і 14b розташовані на однаковій відстані одна від одної й надають сигареті постійної швидкості горіння. Даний винахід не обмежений розглянутими вище варіантами та прикладами його здійснення, у які можна вносити різні зміни та удосконалення, не виходячи при цьому за обсяг винаходу, що визначається його формулою. 31 88318 32 33 Комп’ютерна верстка Л.Литвиненко 88318 Підписне 34 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
