З`єднувач для рознімного з`єднання для кабелю передавання даних, приєднувальний блок для застосування у з`єднувачі та спосіб виготовлення з`єднувача (варіанти)

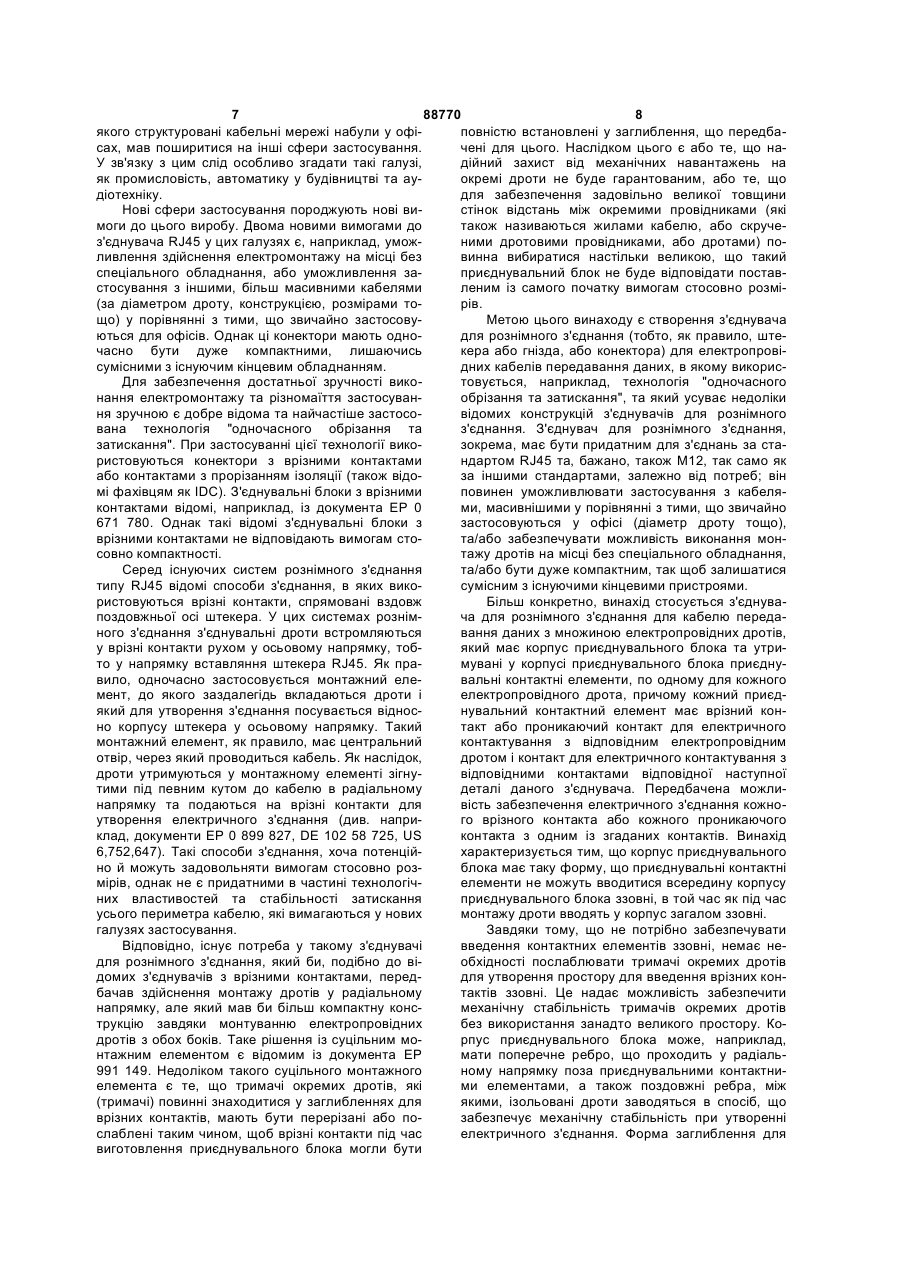

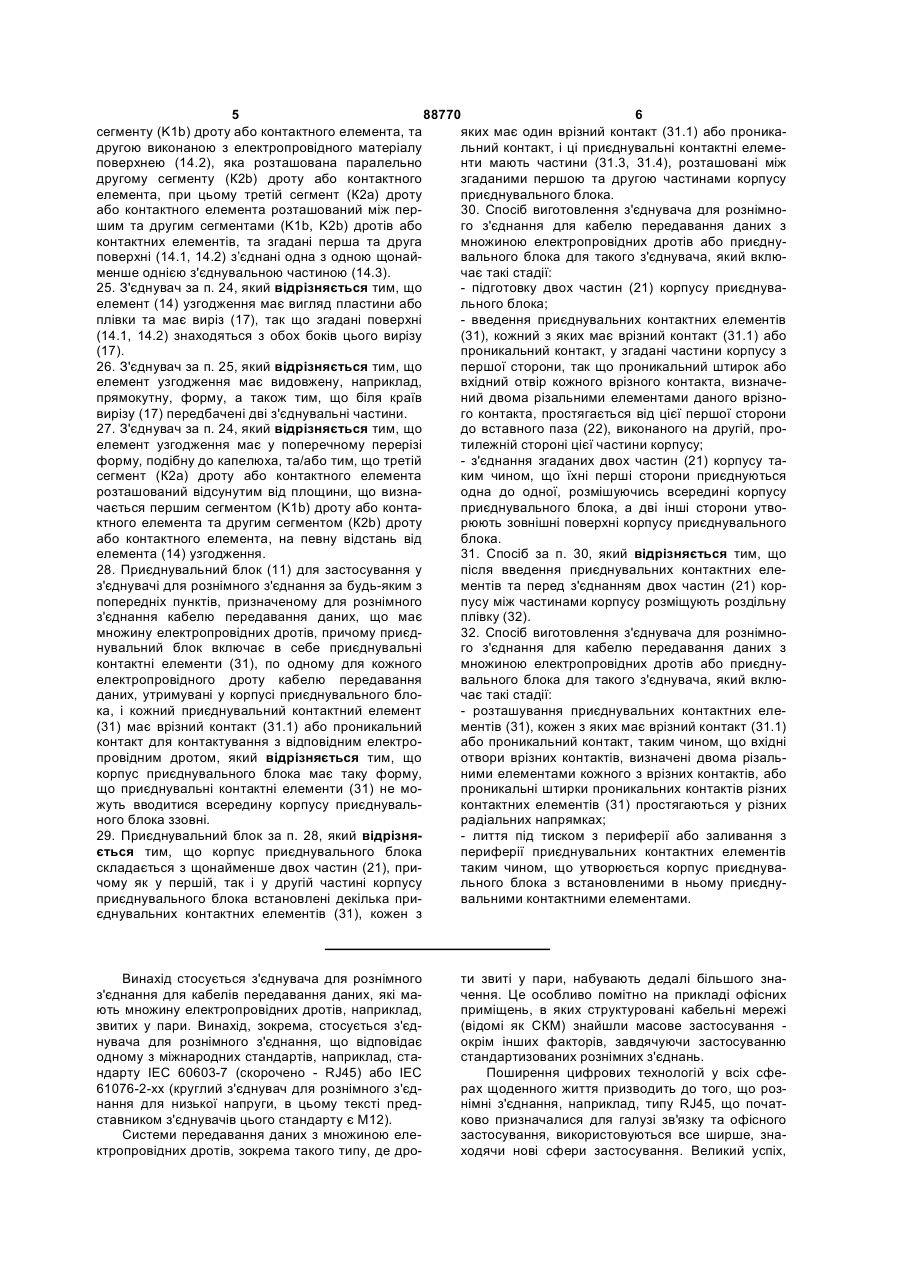

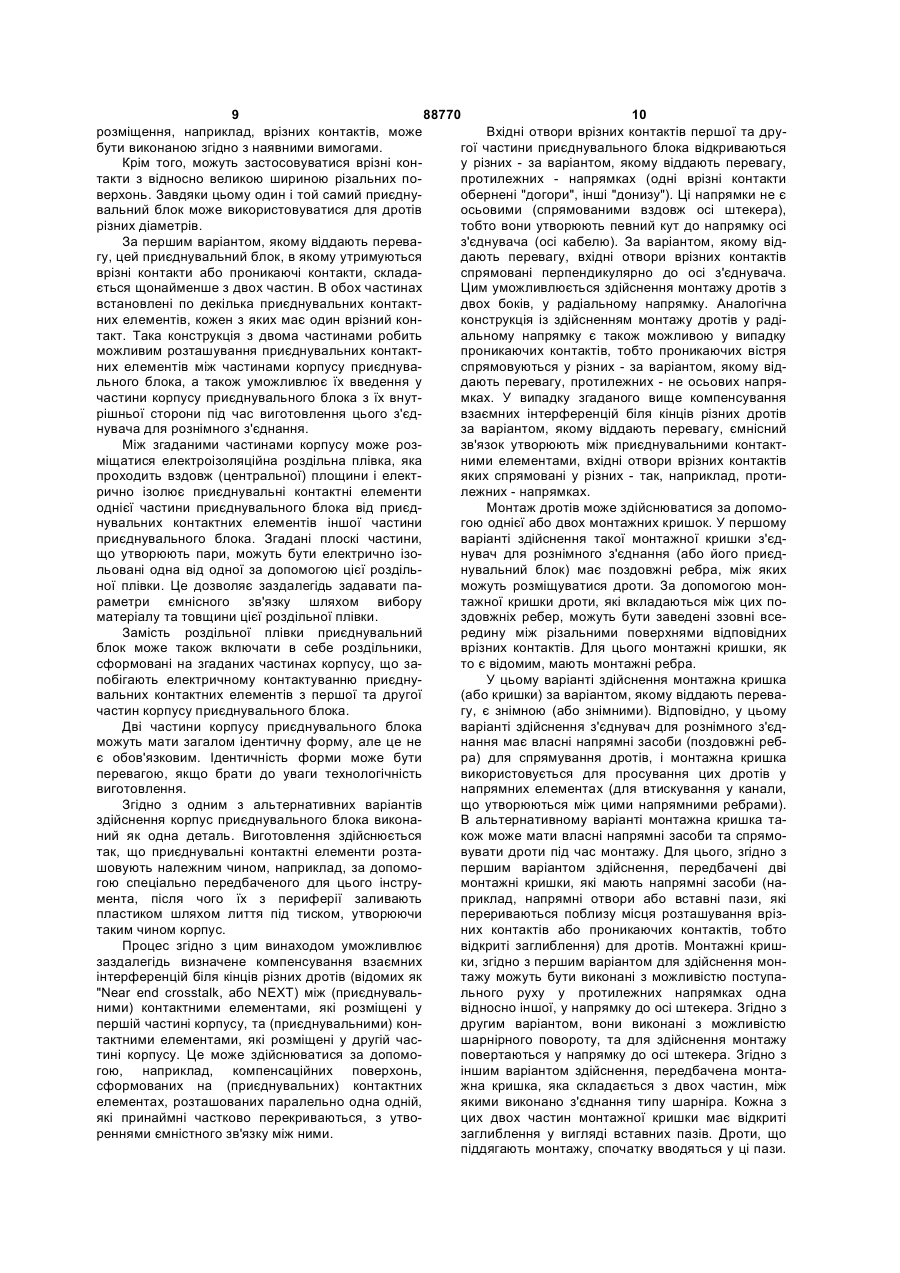

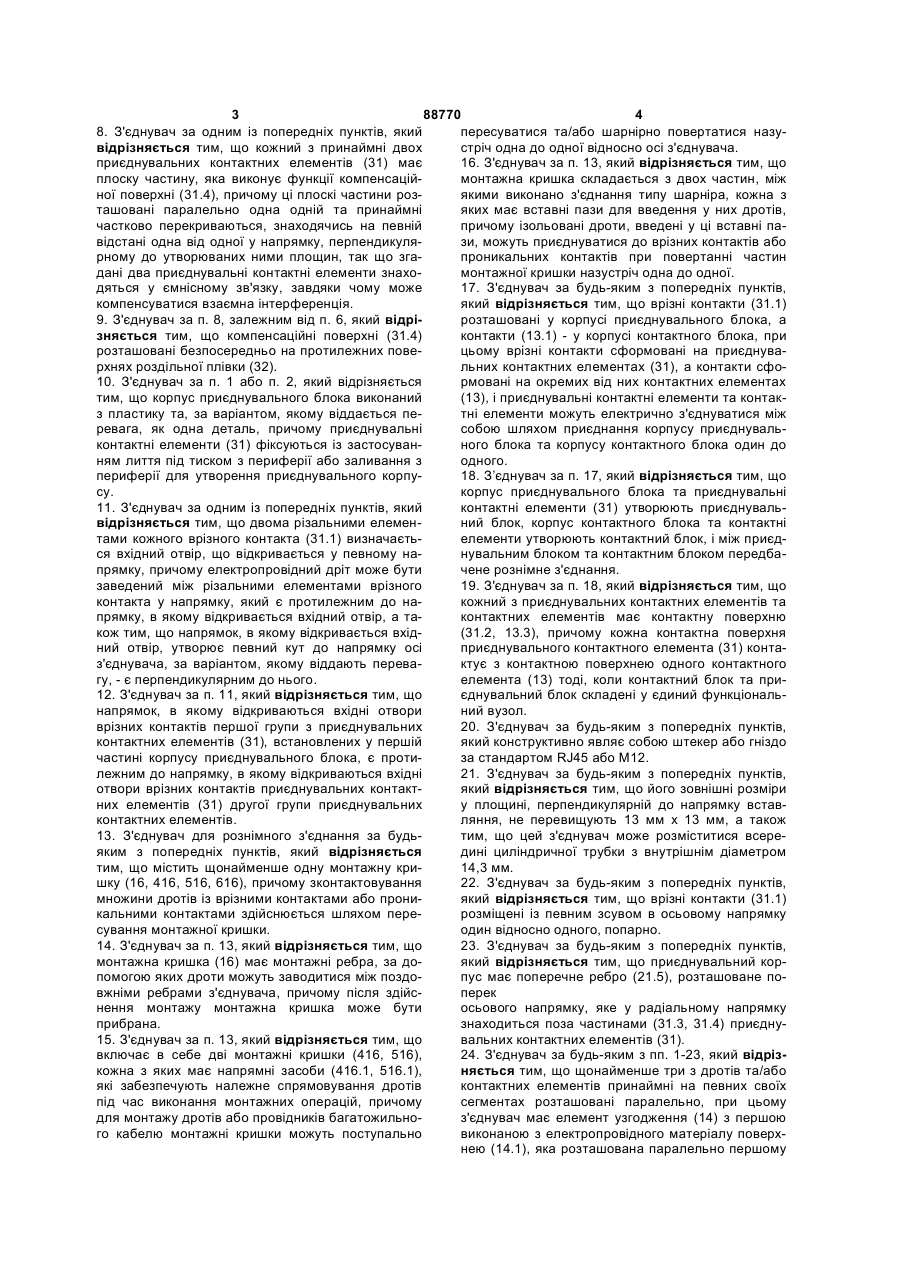

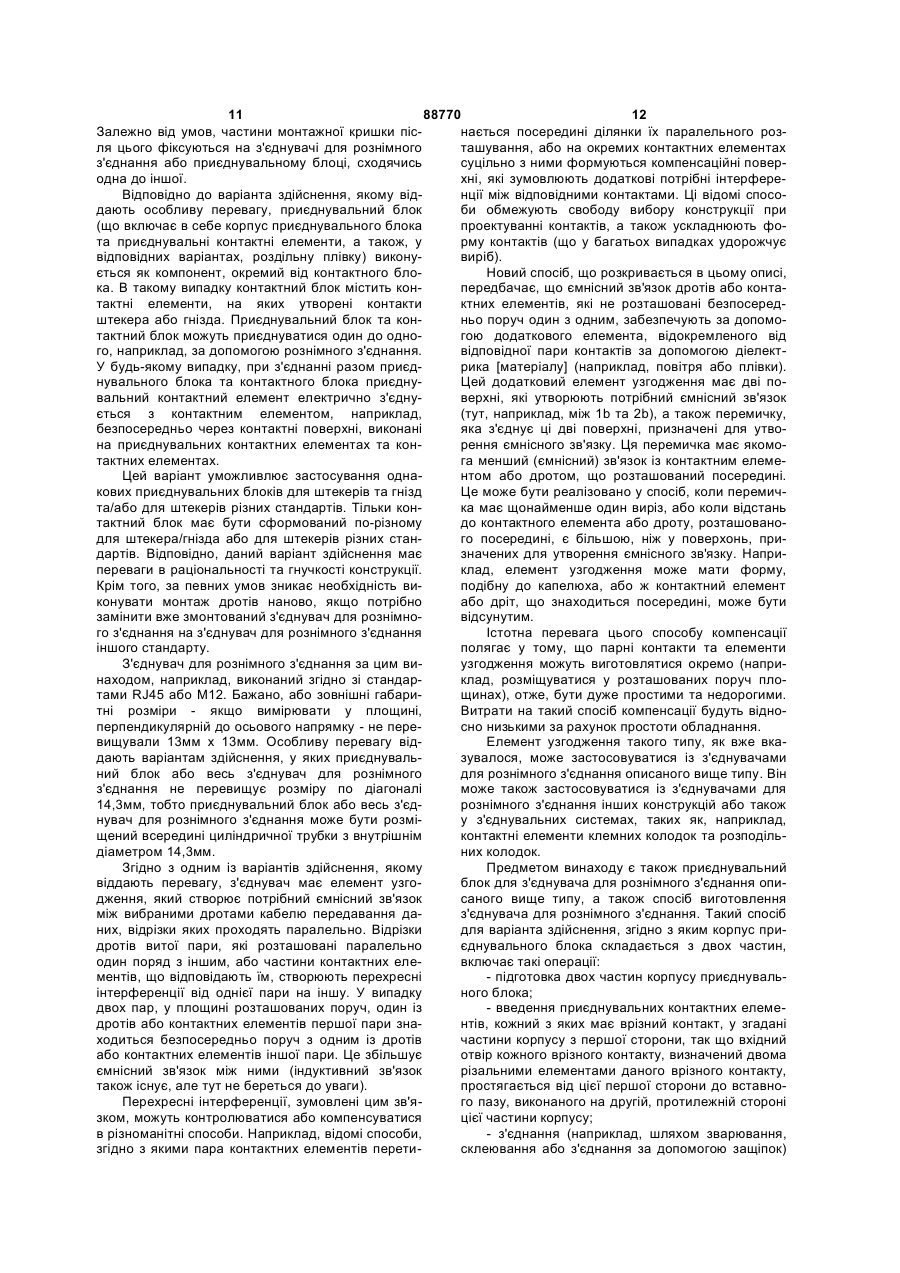

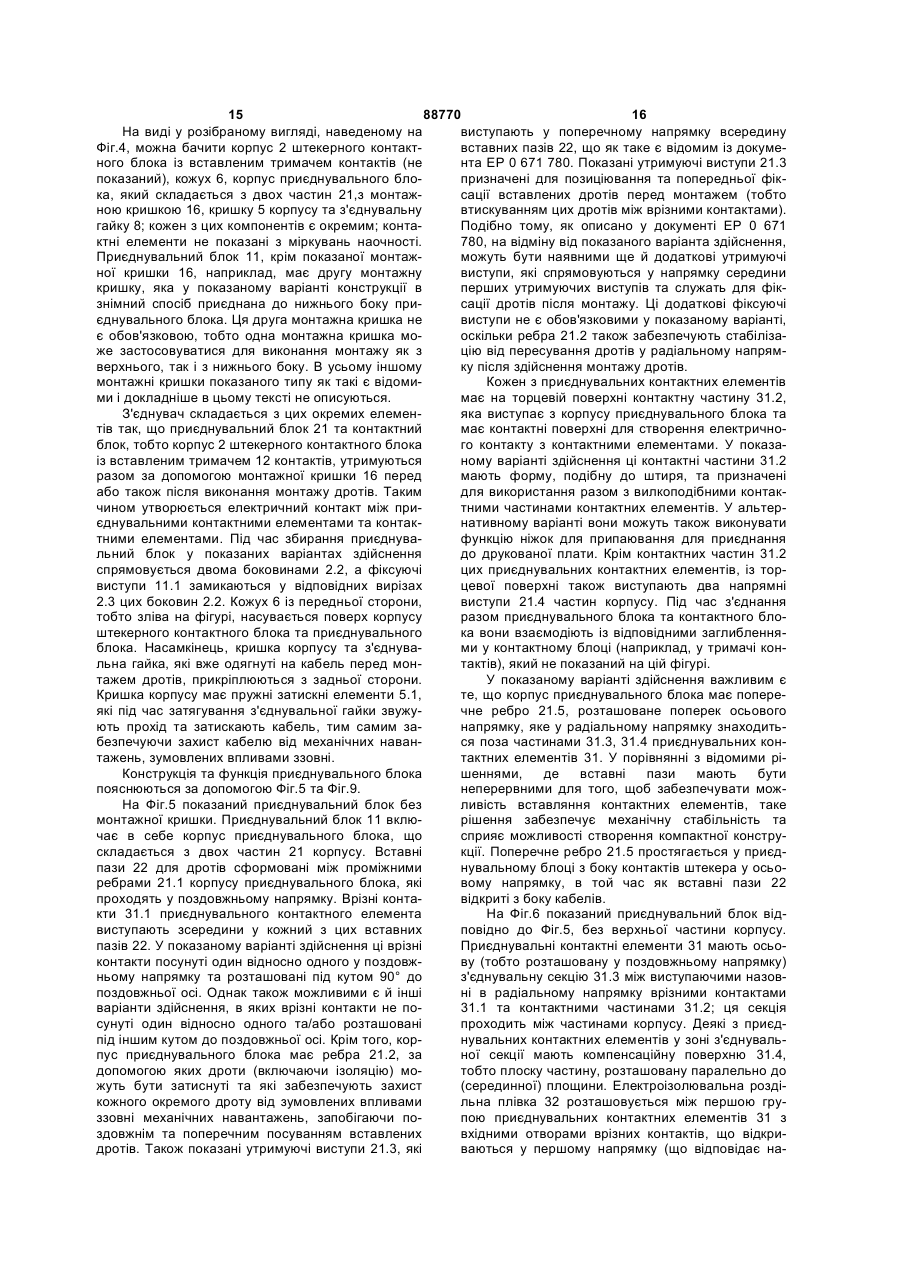

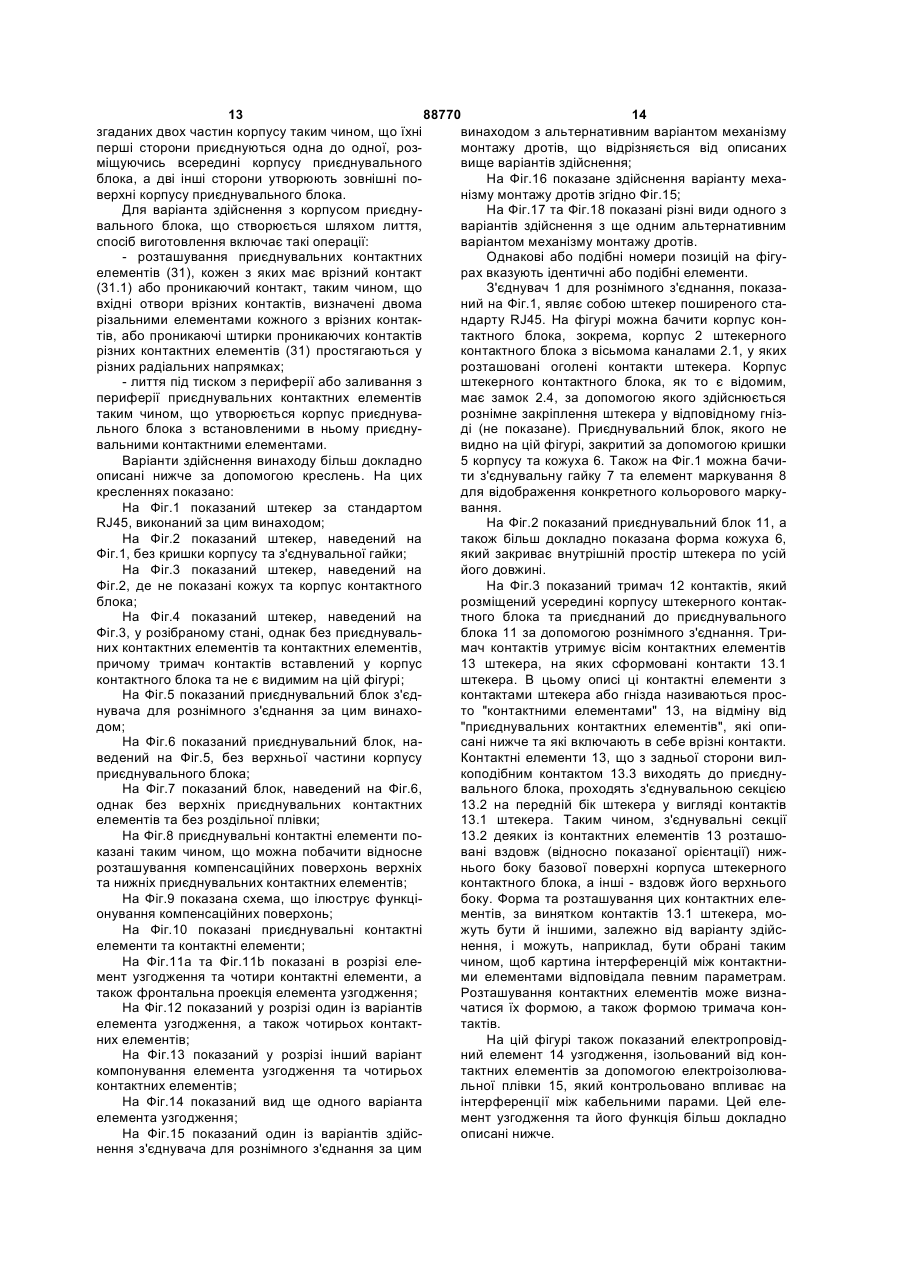

1. З'єднувач (1) для рознімного з'єднання для кабелю передавання даних з множиною електропровідних дротів, який має корпус приєднувального блока з електроізоляційного матеріалу та утримувані у корпусі приєднувального блока приєднувальні контактні елементи (31), по одному для кожного електропровідного дроту, причому кожний приєднувальний контактний елемент (31) має врізний контакт (31.1) або проникальний контакт для електричного контактування з відповідним електропровідним дротом, в який під час здійснення монтажу заводять електропровідний дріт, пересуваючи його відносно з'єднувача у радіальному напрямку, і також має контакт (13.1) для електричного контактування з відповідними контактами відповідної наступної деталі даного з'єднувача, причому передбачена можливість забезпечення електричного з'єднання кожного врізного контакта (31.1) або кожного проникального контакта з одним із згаданих контактів, який відрізняється тим, що напрямок, в якому пересувають дроти під час здійснення їх монтажу з приєднувальними контактними елементами, що належать до першої групи приєднувальних контактних елементів, є зустрічним до напрямку, в якому пересувають дроти під час здійснення їх монтажу з приєднувальними контактними елементами, що належать до другої групи приєднувальних контактних елементів, а також тим, що спрямовані в осьовому напрямку з'єднувальні секції (31.3) приєднувальних контактних елементів першої групи розташовані у першій 2 (19) 1 3 88770 4 8. З'єднувач за одним із попередніх пунктів, який пересуватися та/або шарнірно повертатися назувідрізняється тим, що кожний з принаймні двох стріч одна до одної відносно осі з'єднувача. приєднувальних контактних елементів (31) має 16. З'єднувач за п. 13, який відрізняється тим, що плоску частину, яка виконує функції компенсаціймонтажна кришка складається з двох частин, між ної поверхні (31.4), причому ці плоскі частини розякими виконано з'єднання типу шарніра, кожна з ташовані паралельно одна одній та принаймні яких має вставні пази для введення у них дротів, частково перекриваються, знаходячись на певній причому ізольовані дроти, введені у ці вставні павідстані одна від одної у напрямку, перпендикулязи, можуть приєднуватися до врізних контактів або рному до утворюваних ними площин, так що згапроникальних контактів при повертанні частин дані два приєднувальні контактні елементи знахомонтажної кришки назустріч одна до одної. дяться у ємнісному зв'язку, завдяки чому може 17. З'єднувач за будь-яким з попередніх пунктів, компенсуватися взаємна інтерференція. який відрізняється тим, що врізні контакти (31.1) 9. З'єднувач за п. 8, залежним від п. 6, який відрірозташовані у корпусі приєднувального блока, а зняється тим, що компенсаційні поверхні (31.4) контакти (13.1) - у корпусі контактного блока, при розташовані безпосередньо на протилежних повецьому врізні контакти сформовані на приєднувархнях роздільної плівки (32). льних контактних елементах (31), а контакти сфо10. З'єднувач за п. 1 або п. 2, який відрізняється рмовані на окремих від них контактних елементах тим, що корпус приєднувального блока виконаний (13), і приєднувальні контактні елементи та контакз пластику та, за варіантом, якому віддається петні елементи можуть електрично з'єднуватися між ревага, як одна деталь, причому приєднувальні собою шляхом приєднання корпусу приєднувальконтактні елементи (31) фіксуються із застосуванного блока та корпусу контактного блока один до ням лиття під тиском з периферії або заливання з одного. периферії для утворення приєднувального корпу18. З’єднувач за п. 17, який відрізняється тим, що су. корпус приєднувального блока та приєднувальні 11. З'єднувач за одним із попередніх пунктів, який контактні елементи (31) утворюють приєднувальвідрізняється тим, що двома різальними елеменний блок, корпус контактного блока та контактні тами кожного врізного контакта (31.1) визначаєтьелементи утворюють контактний блок, і між приєдся вхідний отвір, що відкривається у певному нанувальним блоком та контактним блоком передбапрямку, причому електропровідний дріт може бути чене рознімне з'єднання. заведений між різальними елементами врізного 19. З'єднувач за п. 18, який відрізняється тим, що контакта у напрямку, який є протилежним до накожний з приєднувальних контактних елементів та прямку, в якому відкривається вхідний отвір, а таконтактних елементів має контактну поверхню кож тим, що напрямок, в якому відкривається вхід(31.2, 13.3), причому кожна контактна поверхня ний отвір, утворює певний кут до напрямку осі приєднувального контактного елемента (31) контаз'єднувача, за варіантом, якому віддають перевактує з контактною поверхнею одного контактного гу, - є перпендикулярним до нього. елемента (13) тоді, коли контактний блок та при12. З'єднувач за п. 11, який відрізняється тим, що єднувальний блок складені у єдиний функціональнапрямок, в якому відкриваються вхідні отвори ний вузол. врізних контактів першої групи з приєднувальних 20. З'єднувач за будь-яким з попередніх пунктів, контактних елементів (31), встановлених у першій який конструктивно являє собою штекер або гніздо частині корпусу приєднувального блока, є протиза стандартом RJ45 або М12. лежним до напрямку, в якому відкриваються вхідні 21. З'єднувач за будь-яким з попередніх пунктів, отвори врізних контактів приєднувальних контактякий відрізняється тим, що його зовнішні розміри них елементів (31) другої групи приєднувальних у площині, перпендикулярній до напрямку вставконтактних елементів. ляння, не перевищують 13 мм х 13 мм, а також 13. З'єднувач для рознімного з'єднання за будьтим, що цей з'єднувач може розміститися всереяким з попередніх пунктів, який відрізняється дині циліндричної трубки з внутрішнім діаметром тим, що містить щонайменше одну монтажну кри14,3 мм. шку (16, 416, 516, 616), причому зконтактовування 22. З'єднувач за будь-яким з попередніх пунктів, множини дротів із врізними контактами або прониякий відрізняється тим, що врізні контакти (31.1) кальними контактами здійснюється шляхом перерозміщені із певним зсувом в осьовому напрямку сування монтажної кришки. один відносно одного, попарно. 14. З'єднувач за п. 13, який відрізняється тим, що 23. З'єднувач за будь-яким з попередніх пунктів, монтажна кришка (16) має монтажні ребра, за доякий відрізняється тим, що приєднувальний корпомогою яких дроти можуть заводитися між поздопус має поперечне ребро (21.5), розташоване повжніми ребрами з'єднувача, причому після здійсперек нення монтажу монтажна кришка може бути осьового напрямку, яке у радіальному напрямку прибрана. знаходиться поза частинами (31.3, 31.4) приєдну15. З'єднувач за п. 13, який відрізняється тим, що вальних контактних елементів (31). включає в себе дві монтажні кришки (416, 516), 24. З'єднувач за будь-яким з пп. 1-23, який відрізкожна з яких має напрямні засоби (416.1, 516.1), няється тим, що щонайменше три з дротів та/або які забезпечують належне спрямовування дротів контактних елементів принаймні на певних своїх під час виконання монтажних операцій, причому сегментах розташовані паралельно, при цьому для монтажу дротів або провідників багатожильноз'єднувач має елемент узгодження (14) з першою го кабелю монтажні кришки можуть поступально виконаною з електропровідного матеріалу поверхнею (14.1), яка розташована паралельно першому 5 88770 6 сегменту (K1b) дроту або контактного елемента, та яких має один врізний контакт (31.1) або проникадругою виконаною з електропровідного матеріалу льний контакт, і ці приєднувальні контактні елемеповерхнею (14.2), яка розташована паралельно нти мають частини (31.3, 31.4), розташовані між другому сегменту (К2b) дроту або контактного згаданими першою та другою частинами корпусу елемента, при цьому третій сегмент (К2а) дроту приєднувального блока. або контактного елемента розташований між пер30. Спосіб виготовлення з'єднувача для рознімношим та другим сегментами (K1b, K2b) дротів або го з'єднання для кабелю передавання даних з контактних елементів, та згадані перша та друга множиною електропровідних дротів або приєднуповерхні (14.1, 14.2) з’єднані одна з одною щонайвального блока для такого з'єднувача, який вклюменше однією з'єднувальною частиною (14.3). чає такі стадії: 25. З'єднувач за п. 24, який відрізняється тим, що - підготовку двох частин (21) корпусу приєднуваелемент (14) узгодження має вигляд пластини або льного блока; плівки та має виріз (17), так що згадані поверхні - введення приєднувальних контактних елементів (14.1, 14.2) знаходяться з обох боків цього вирізу (31), кожний з яких має врізний контакт (31.1) або (17). проникальний контакт, у згадані частини корпусу з 26. З'єднувач за п. 25, який відрізняється тим, що першої сторони, так що проникальний штирок або елемент узгодження має видовжену, наприклад, вхідний отвір кожного врізного контакта, визначепрямокутну, форму, а також тим, що біля країв ний двома різальними елементами даного врізновирізу (17) передбачені дві з'єднувальні частини. го контакта, простягається від цієї першої сторони 27. З'єднувач за п. 24, який відрізняється тим, що до вставного паза (22), виконаного на другій, проелемент узгодження має у поперечному перерізі тилежній стороні цієї частини корпусу; форму, подібну до капелюха, та/або тим, що третій - з'єднання згаданих двох частин (21) корпусу тасегмент (К2а) дроту або контактного елемента ким чином, що їхні перші сторони приєднуються розташований відсунутим від площини, що визнаодна до одної, розмішуючись всередині корпусу чається першим сегментом (K1b) дроту або контаприєднувального блока, а дві інші сторони утвоктного елемента та другим сегментом (К2b) дроту рюють зовнішні поверхні корпусу приєднувального або контактного елемента, на певну відстань від блока. елемента (14) узгодження. 31. Спосіб за п. 30, який відрізняється тим, що 28. Приєднувальний блок (11) для застосування у після введення приєднувальних контактних елез'єднувачі для рознімного з'єднання за будь-яким з ментів та перед з'єднанням двох частин (21) корпопередніх пунктів, призначеному для рознімного пусу між частинами корпусу розміщують роздільну з'єднання кабелю передавання даних, що має плівку (32). множину електропровідних дротів, причому приєд32. Спосіб виготовлення з'єднувача для рознімнонувальний блок включає в себе приєднувальні го з'єднання для кабелю передавання даних з контактні елементи (31), по одному для кожного множиною електропровідних дротів або приєднуелектропровідного дроту кабелю передавання вального блока для такого з'єднувача, який вклюданих, утримувані у корпусі приєднувального блочає такі стадії: ка, і кожний приєднувальний контактний елемент - розташування приєднувальних контактних еле(31) має врізний контакт (31.1) або проникальний ментів (31), кожен з яких має врізний контакт (31.1) контакт для контактування з відповідним електроабо проникальний контакт, таким чином, що вхідні провідним дротом, який відрізняється тим, що отвори врізних контактів, визначені двома різалькорпус приєднувального блока має таку форму, ними елементами кожного з врізних контактів, або що приєднувальні контактні елементи (31) не мопроникальні штирки проникальних контактів різних жуть вводитися всередину корпусу приєднувальконтактних елементів (31) простягаються у різних ного блока ззовні. радіальних напрямках; 29. Приєднувальний блок за п. 28, який відрізня- лиття під тиском з периферії або заливання з ється тим, що корпус приєднувального блока периферії приєднувальних контактних елементів складається з щонайменше двох частин (21), притаким чином, що утворюється корпус приєднувачому як у першій, так і у другій частині корпусу льного блока з встановленими в ньому приєднуприєднувального блока встановлені декілька привальними контактними елементами. єднувальних контактних елементів (31), кожен з Винахід стосується з'єднувача для рознімного з'єднання для кабелів передавання даних, які мають множину електропровідних дротів, наприклад, звитих у пари. Винахід, зокрема, стосується з'єднувача для рознімного з'єднання, що відповідає одному з міжнародних стандартів, наприклад, стандарту ІЕС 60603-7 (скорочено - RJ45) або ІЕС 61076-2-хх (круглий з'єднувач для рознімного з'єднання для низької напруги, в цьому тексті представником з'єднувачів цього стандарту є М12). Системи передавання даних з множиною електропровідних дротів, зокрема такого типу, де дро ти звиті у пари, набувають дедалі більшого значення. Це особливо помітно на прикладі офісних приміщень, в яких структуровані кабельні мережі (відомі як СКМ) знайшли масове застосування окрім інших факторів, завдячуючи застосуванню стандартизованих рознімних з'єднань. Поширення цифрових технологій у всіх сферах щоденного життя призводить до того, що рознімні з'єднання, наприклад, типу RJ45, що початково призначалися для галузі зв'язку та офісного застосування, використовуються все ширше, знаходячи нові сфери застосування. Великий успіх, 7 88770 8 якого структуровані кабельні мережі набули у офіповністю встановлені у заглиблення, що передбасах, мав поширитися на інші сфери застосування. чені для цього. Наслідком цього є або те, що наУ зв'язку з цим слід особливо згадати такі галузі, дійний захист від механічних навантажень на як промисловість, автоматику у будівництві та ауокремі дроти не буде гарантованим, або те, що діотехніку. для забезпечення задовільно великої товщини Нові сфери застосування породжують нові вистінок відстань між окремими провідниками (які моги до цього виробу. Двома новими вимогами до також називаються жилами кабелю, або скручез'єднувача RJ45 у цих галузях є, наприклад, уможними дротовими провідниками, або дротами) поливлення здійснення електромонтажу на місці без винна вибиратися настільки великою, що такий спеціального обладнання, або уможливлення заприєднувальний блок не буде відповідати поставстосування з іншими, більш масивними кабелями леним із самого початку вимогам стосовно розмі(за діаметром дроту, конструкцією, розмірами торів. що) у порівнянні з тими, що звичайно застосовуМетою цього винаходу є створення з'єднувача ються для офісів. Однак ці конектори мають однодля рознімного з'єднання (тобто, як правило, штечасно бути дуже компактними, лишаючись кера або гнізда, або конектора) для електропровісумісними з існуючим кінцевим обладнанням. дних кабелів передавання даних, в якому викорисДля забезпечення достатньої зручності викотовується, наприклад, технологія "одночасного нання електромонтажу та різномаїття застосуванобрізання та затискання", та який усуває недоліки ня зручною є добре відома та найчастіше застосовідомих конструкцій з'єднувачів для рознімного вана технологія "одночасного обрізання та з'єднання. З'єднувач для рознімного з'єднання, затискання". При застосуванні цієї технології викозокрема, має бути придатним для з'єднань за старистовуються конектори з врізними контактами ндартом RJ45 та, бажано, також М12, так само як або контактами з прорізанням ізоляції (також відоза іншими стандартами, залежно від потреб; він мі фахівцям як IDC). З'єднувальні блоки з врізними повинен уможливлювати застосування з кабеляконтактами відомі, наприклад, із документа ЕР 0 ми, масивнішими у порівнянні з тими, що звичайно 671 780. Однак такі відомі з'єднувальні блоки з застосовуються у офісі (діаметр дроту тощо), врізними контактами не відповідають вимогам стота/або забезпечувати можливість виконання монсовно компактності. тажу дротів на місці без спеціального обладнання, Серед існуючих систем рознімного з'єднання та/або бути дуже компактним, так щоб залишатися типу RJ45 відомі способи з'єднання, в яких викосумісним з існуючими кінцевими пристроями. ристовуються врізні контакти, спрямовані вздовж Більш конкретно, винахід стосується з'єднувапоздовжньої осі штекера. У цих системах рознімча для рознімного з'єднання для кабелю переданого з'єднання з'єднувальні дроти встромляються вання даних з множиною електропровідних дротів, у врізні контакти рухом у осьовому напрямку, тобякий має корпус приєднувального блока та утрито у напрямку вставляння штекера RJ45. Як прамувані у корпусі приєднувального блока приєднувило, одночасно застосовується монтажний елевальні контактні елементи, по одному для кожного мент, до якого заздалегідь вкладаються дроти і електропровідного дрота, причому кожний приєдякий для утворення з'єднання посувається відноснувальний контактний елемент має врізний конно корпусу штекера у осьовому напрямку. Такий такт або проникаючий контакт для електричного монтажний елемент, як правило, має центральний контактування з відповідним електропровідним отвір, через який проводиться кабель. Як наслідок, дротом і контакт для електричного контактування з дроти утримуються у монтажному елементі зігнувідповідними контактами відповідної наступної тими під певним кутом до кабелю в радіальному деталі даного з'єднувача. Передбачена можлинапрямку та подаються на врізні контакти для вість забезпечення електричного з'єднання кожноутворення електричного з'єднання (див. наприго врізного контакта або кожного проникаючого клад, документи ЕР 0 899 827, DE 102 58 725, US контакта з одним із згаданих контактів. Винахід 6,752,647). Такі способи з'єднання, хоча потенційхарактеризується тим, що корпус приєднувального но й можуть задовольняти вимогам стосовно розблока має таку форму, що приєднувальні контактні мірів, однак не є придатними в частині технологічелементи не можуть вводитися всередину корпусу них властивостей та стабільності затискання приєднувального блока ззовні, в той час як під час усього периметра кабелю, які вимагаються у нових монтажу дроти вводять у корпус загалом ззовні. галузях застосування. Завдяки тому, що не потрібно забезпечувати Відповідно, існує потреба у такому з'єднувачі введення контактних елементів ззовні, немає недля рознімного з'єднання, який би, подібно до віобхідності послаблювати тримачі окремих дротів домих з'єднувачів з врізними контактами, переддля утворення простору для введення врізних конбачав здійснення монтажу дротів у радіальному тактів ззовні. Це надає можливість забезпечити напрямку, але який мав би більш компактну консмеханічну стабільність тримачів окремих дротів трукцію завдяки монтуванню електропровідних без використання занадто великого простору. Кодротів з обох боків. Таке рішення із суцільним морпус приєднувального блока може, наприклад, нтажним елементом є відомим із документа ЕР мати поперечне ребро, що проходить у радіаль991 149. Недоліком такого суцільного монтажного ному напрямку поза приєднувальними контактниелемента є те, що тримачі окремих дротів, які ми елементами, а також поздовжні ребра, між (тримачі) повинні знаходитися у заглибленнях для якими, ізольовані дроти заводяться в спосіб, що врізних контактів, мають бути перерізані або позабезпечує механічну стабільність при утворенні слаблені таким чином, щоб врізні контакти під час електричного з'єднання. Форма заглиблення для виготовлення приєднувального блока могли бути 9 88770 10 розміщення, наприклад, врізних контактів, може Вхідні отвори врізних контактів першої та друбути виконаною згідно з наявними вимогами. гої частини приєднувального блока відкриваються Крім того, можуть застосовуватися врізні кону різних - за варіантом, якому віддають перевагу, такти з відносно великою шириною різальних попротилежних - напрямках (одні врізні контакти верхонь. Завдяки цьому один і той самий приєднуобернені "догори", інші "донизу"). Ці напрямки не є вальний блок може використовуватися для дротів осьовими (спрямованими вздовж осі штекера), різних діаметрів. тобто вони утворюють певний кут до напрямку осі За першим варіантом, якому віддають переваз'єднувача (осі кабелю). За варіантом, якому відгу, цей приєднувальний блок, в якому утримуються дають перевагу, вхідні отвори врізних контактів врізні контакти або проникаючі контакти, складаспрямовані перпендикулярно до осі з'єднувача. ється щонайменше з двох частин. В обох частинах Цим уможливлюється здійснення монтажу дротів з встановлені по декілька приєднувальних контактдвох боків, у радіальному напрямку. Аналогічна них елементів, кожен з яких має один врізний конконструкція із здійсненням монтажу дротів у радітакт. Така конструкція з двома частинами робить альному напрямку є також можливою у випадку можливим розташування приєднувальних контактпроникаючих контактів, тобто проникаючих вістря них елементів між частинами корпусу приєднуваспрямовуються у різних - за варіантом, якому відльного блока, а також уможливлює їх введення у дають перевагу, протилежних - не осьових напрячастини корпусу приєднувального блока з їх внутмках. У випадку згаданого вище компенсування рішньої сторони під час виготовлення цього з'єдвзаємних інтерференцій біля кінців різних дротів нувача для рознімного з'єднання. за варіантом, якому віддають перевагу, ємнісний Між згаданими частинами корпусу може роззв'язок утворюють між приєднувальними контактміщатися електроізоляційна роздільна плівка, яка ними елементами, вхідні отвори врізних контактів проходить вздовж (центральної) площини і електяких спрямовані у різних - так, наприклад, протирично ізолює приєднувальні контактні елементи лежних - напрямках. однієї частини приєднувального блока від приєдМонтаж дротів може здійснюватися за допомонувальних контактних елементів іншої частини гою однієї або двох монтажних кришок. У першому приєднувального блока. Згадані плоскі частини, варіанті здійснення такої монтажної кришки з'єдщо утворюють пари, можуть бути електрично ізонувач для рознімного з'єднання (або його приєдльовані одна від одної за допомогою цієї роздільнувальний блок) має поздовжні ребра, між яких ної плівки. Це дозволяє заздалегідь задавати паможуть розміщуватися дроти. За допомогою монраметри ємнісного зв'язку шляхом вибору тажної кришки дроти, які вкладаються між цих поматеріалу та товщини цієї роздільної плівки. здовжніх ребер, можуть бути заведені ззовні всеЗамість роздільної плівки приєднувальний редину між різальними поверхнями відповідних блок може також включати в себе роздільники, врізних контактів. Для цього монтажні кришки, як сформовані на згаданих частинах корпусу, що зато є відомим, мають монтажні ребра. побігають електричному контактуванню приєднуУ цьому варіанті здійснення монтажна кришка вальних контактних елементів з першої та другої (або кришки) за варіантом, якому віддають перевачастин корпусу приєднувального блока. гу, є знімною (або знімними). Відповідно, у цьому Дві частини корпусу приєднувального блока варіанті здійснення з'єднувач для рознімного з'єдможуть мати загалом ідентичну форму, але це не нання має власні напрямні засоби (поздовжні ребє обов'язковим. Ідентичність форми може бути ра) для спрямування дротів, і монтажна кришка перевагою, якщо брати до уваги технологічність використовується для просування цих дротів у виготовлення. напрямних елементах (для втискування у канали, Згідно з одним з альтернативних варіантів що утворюються між цими напрямними ребрами). здійснення корпус приєднувального блока виконаВ альтернативному варіанті монтажна кришка таний як одна деталь. Виготовлення здійснюється кож може мати власні напрямні засоби та спрямотак, що приєднувальні контактні елементи розтавувати дроти під час монтажу. Для цього, згідно з шовують належним чином, наприклад, за допомопершим варіантом здійснення, передбачені дві гою спеціально передбаченого для цього інструмонтажні кришки, які мають напрямні засоби (намента, після чого їх з периферії заливають приклад, напрямні отвори або вставні пази, які пластиком шляхом лиття під тиском, утворюючи перериваються поблизу місця розташування врізтаким чином корпус. них контактів або проникаючих контактів, тобто Процес згідно з цим винаходом уможливлює відкриті заглиблення) для дротів. Монтажні кришзаздалегідь визначене компенсування взаємних ки, згідно з першим варіантом для здійснення монінтерференцій біля кінців різних дротів (відомих як тажу можуть бути виконані з можливістю поступа"Near end crosstalk, або NEXT) між (приєднувальльного руху у протилежних напрямках одна ними) контактними елементами, які розміщені у відносно іншої, у напрямку до осі штекера. Згідно з першій частині корпусу, та (приєднувальними) кондругим варіантом, вони виконані з можливістю тактними елементами, які розміщені у другій часшарнірного повороту, та для здійснення монтажу тині корпусу. Це може здійснюватися за допомоповертаються у напрямку до осі штекера. Згідно з гою, наприклад, компенсаційних поверхонь, іншим варіантом здійснення, передбачена монтасформованих на (приєднувальних) контактних жна кришка, яка складається з двох частин, між елементах, розташованих паралельно одна одній, якими виконано з'єднання типу шарніра. Кожна з які принаймні частково перекриваються, з утвоцих двох частин монтажної кришки має відкриті реннями ємністного зв'язку між ними. заглиблення у вигляді вставних пазів. Дроти, що піддягають монтажу, спочатку вводяться у ці пази. 11 88770 12 Залежно від умов, частини монтажної кришки піснається посередині ділянки їх паралельного розля цього фіксуються на з'єднувачі для рознімного ташування, або на окремих контактних елементах з'єднання або приєднувальному блоці, сходячись суцільно з ними формуються компенсаційні поверодна до іншої. хні, які зумовлюють додаткові потрібні інтерфереВідповідно до варіанта здійснення, якому віднції між відповідними контактами. Ці відомі спосодають особливу перевагу, приєднувальний блок би обмежують свободу вибору конструкції при (що включає в себе корпус приєднувального блока проектуванні контактів, а також ускладнюють фота приєднувальні контактні елементи, а також, у рму контактів (що у багатьох випадках удорожчує відповідних варіантах, роздільну плівку) виконувиріб). ється як компонент, окремий від контактного блоНовий спосіб, що розкривається в цьому описі, ка. В такому випадку контактний блок містить конпередбачає, що ємнісний зв'язок дротів або контатактні елементи, на яких утворені контакти ктних елементів, які не розташовані безпосередштекера або гнізда. Приєднувальний блок та конньо поруч один з одним, забезпечують за допомотактний блок можуть приєднуватися один до одногою додаткового елемента, відокремленого від го, наприклад, за допомогою рознімного з'єднання. відповідної пари контактів за допомогою діелектУ будь-якому випадку, при з'єднанні разом приєдрика [матеріалу] (наприклад, повітря або плівки). нувального блока та контактного блока приєднуЦей додатковий елемент узгодження має дві повальний контактний елемент електрично з'єднуверхні, які утворюють потрібний ємнісний зв'язок ється з контактним елементом, наприклад, (тут, наприклад, між 1b та 2b), а також перемичку, безпосередньо через контактні поверхні, виконані яка з'єднує ці дві поверхні, призначені для утвона приєднувальних контактних елементах та конрення ємнісного зв'язку. Ця перемичка має якомотактних елементах. га менший (ємнісний) зв'язок із контактним елемеЦей варіант уможливлює застосування однантом або дротом, що розташований посередині. кових приєднувальних блоків для штекерів та гнізд Це може бути реалізовано у спосіб, коли перемичта/або для штекерів різних стандартів. Тільки конка має щонайменше один виріз, або коли відстань тактний блок має бути сформований по-різному до контактного елемента або дроту, розташованодля штекера/гнізда або для штекерів різних станго посередині, є більшою, ніж у поверхонь, придартів. Відповідно, даний варіант здійснення має значених для утворення ємнісного зв'язку. Наприпереваги в раціональності та гнучкості конструкції. клад, елемент узгодження може мати форму, Крім того, за певних умов зникає необхідність виподібну до капелюха, або ж контактний елемент конувати монтаж дротів наново, якщо потрібно або дріт, що знаходиться посередині, може бути замінити вже змонтований з'єднувач для рознімновідсунутим. го з'єднання на з'єднувач для рознімного з'єднання Істотна перевага цього способу компенсації іншого стандарту. полягає у тому, що парні контакти та елементи З'єднувач для рознімного з'єднання за цим виузгодження можуть виготовлятися окремо (напринаходом, наприклад, виконаний згідно зі стандарклад, розміщуватися у розташованих поруч плотами RJ45 або М12. Бажано, або зовнішні габарищинах), отже, бути дуже простими та недорогими. тні розміри - якщо вимірювати у площині, Витрати на такий спосіб компенсації будуть відноперпендикулярній до осьового напрямку - не пересно низькими за рахунок простоти обладнання. вищували 13мм х 13мм. Особливу перевагу відЕлемент узгодження такого типу, як вже вкадають варіантам здійснення, у яких приєднувальзувалося, може застосовуватися із з'єднувачами ний блок або весь з'єднувач для рознімного для рознімного з'єднання описаного вище типу. Він з'єднання не перевищує розміру по діагоналі може також застосовуватися із з'єднувачами для 14,3мм, тобто приєднувальний блок або весь з'єдрознімного з'єднання інших конструкцій або також нувач для рознімного з'єднання може бути розміу з'єднувальних системах, таких як, наприклад, щений всередині циліндричної трубки з внутрішнім контактні елементи клемних колодок та розподільдіаметром 14,3мм. них колодок. Згідно з одним із варіантів здійснення, якому Предметом винаходу є також приєднувальний віддають перевагу, з'єднувач має елемент узгоблок для з'єднувача для рознімного з'єднання опидження, який створює потрібний ємнісний зв'язок саного вище типу, а також спосіб виготовлення між вибраними дротами кабелю передавання даз'єднувача для рознімного з'єднання. Такий спосіб них, відрізки яких проходять паралельно. Відрізки для варіанта здійснення, згідно з яким корпус придротів витої пари, які розташовані паралельно єднувального блока складається з двох частин, один поряд з іншим, або частини контактних елевключає такі операції: ментів, що відповідають їм, створюють перехресні - підготовка двох частин корпусу приєднувальінтерференції від однієї пари на іншу. У випадку ного блока; двох пар, у площині розташованих поруч, один із - введення приєднувальних контактних елемедротів або контактних елементів першої пари знантів, кожний з яких має врізний контакт, у згадані ходиться безпосередньо поруч з одним із дротів частини корпусу з першої сторони, так що вхідний або контактних елементів іншої пари. Це збільшує отвір кожного врізного контакту, визначений двома ємнісний зв'язок між ними (індуктивний зв'язок різальними елементами даного врізного контакту, також існує, але тут не береться до уваги). простягається від цієї першої сторони до вставноПерехресні інтерференції, зумовлені цим зв'яго пазу, виконаного на другій, протилежній стороні зком, можуть контролюватися або компенсуватися цієї частини корпусу; в різноманітні способи. Наприклад, відомі способи, - з'єднання (наприклад, шляхом зварювання, згідно з якими пара контактних елементів перетисклеювання або з'єднання за допомогою защіпок) 13 88770 14 згаданих двох частин корпусу таким чином, що їхні винаходом з альтернативним варіантом механізму перші сторони приєднуються одна до одної, розмонтажу дротів, що відрізняється від описаних міщуючись всередині корпусу приєднувального вище варіантів здійснення; блока, а дві інші сторони утворюють зовнішні поНа Фіг.16 показане здійснення варіанту мехаверхні корпусу приєднувального блока. нізму монтажу дротів згідно Фіг.15; Для варіанта здійснення з корпусом приєднуНа Фіг.17 та Фіг.18 показані різні види одного з вального блока, що створюється шляхом лиття, варіантів здійснення з ще одним альтернативним спосіб виготовлення включає такі операції: варіантом механізму монтажу дротів. - розташування приєднувальних контактних Однакові або подібні номери позицій на фігуелементів (31), кожен з яких має врізний контакт рах вказують ідентичні або подібні елементи. (31.1) або проникаючий контакт, таким чином, що З'єднувач 1 для рознімного з'єднання, показавхідні отвори врізних контактів, визначені двома ний на Фіг.1, являє собою штекер поширеного старізальними елементами кожного з врізних контакндарту RJ45. На фігурі можна бачити корпус контів, або проникаючі штирки проникаючих контактів тактного блока, зокрема, корпус 2 штекерного різних контактних елементів (31) простягаються у контактного блока з вісьмома каналами 2.1, у яких різних радіальних напрямках; розташовані оголені контакти штекера. Корпус - лиття під тиском з периферії або заливання з штекерного контактного блока, як то є відомим, периферії приєднувальних контактних елементів має замок 2.4, за допомогою якого здійснюється таким чином, що утворюється корпус приєднуварознімне закріплення штекера у відповідному гнізльного блока з встановленими в ньому приєднуді (не показане). Приєднувальний блок, якого не вальними контактними елементами. видно на цій фігурі, закритий за допомогою кришки Варіанти здійснення винаходу більш докладно 5 корпусу та кожуха 6. Також на Фіг.1 можна бачиописані нижче за допомогою креслень. На цих ти з'єднувальну гайку 7 та елемент маркування 8 кресленнях показано: для відображення конкретного кольорового маркуНа Фіг.1 показаний штекер за стандартом вання. RJ45, виконаний за цим винаходом; На Фіг.2 показаний приєднувальний блок 11, а На Фіг.2 показаний штекер, наведений на також більш докладно показана форма кожуха 6, Фіг.1, без кришки корпусу та з'єднувальної гайки; який закриває внутрішній простір штекера по усій На Фіг.3 показаний штекер, наведений на його довжині. Фіг.2, де не показані кожух та корпус контактного На Фіг.3 показаний тримач 12 контактів, який блока; розміщений усередині корпусу штекерного контакНа Фіг.4 показаний штекер, наведений на тного блока та приєднаний до приєднувального Фіг.3, у розібраному стані, однак без приєднувальблока 11 за допомогою рознімного з'єднання. Триних контактних елементів та контактних елементів, мач контактів утримує вісім контактних елементів причому тримач контактів вставлений у корпус 13 штекера, на яких сформовані контакти 13.1 контактного блока та не є видимим на цій фігурі; штекера. В цьому описі ці контактні елементи з На Фіг.5 показаний приєднувальний блок з'єдконтактами штекера або гнізда називаються проснувача для рознімного з'єднання за цим винахото "контактними елементами" 13, на відміну від дом; "приєднувальних контактних елементів", які опиНа Фіг.6 показаний приєднувальний блок, насані нижче та які включають в себе врізні контакти. ведений на Фіг.5, без верхньої частини корпусу Контактні елементи 13, що з задньої сторони вилприєднувального блока; коподібним контактом 13.3 виходять до приєднуНа Фіг.7 показаний блок, наведений на Фіг.6, вального блока, проходять з'єднувальною секцією однак без верхніх приєднувальних контактних 13.2 на передній бік штекера у вигляді контактів елементів та без роздільної плівки; 13.1 штекера. Таким чином, з'єднувальні секції На Фіг.8 приєднувальні контактні елементи по13.2 деяких із контактних елементів 13 розташоказані таким чином, що можна побачити відносне вані вздовж (відносно показаної орієнтації) нижрозташування компенсаційних поверхонь верхніх нього боку базової поверхні корпуса штекерного та нижніх приєднувальних контактних елементів; контактного блока, а інші - вздовж його верхнього На Фіг.9 показана схема, що ілюструє функцібоку. Форма та розташування цих контактних елеонування компенсаційних поверхонь; ментів, за винятком контактів 13.1 штекера, моНа Фіг.10 показані приєднувальні контактні жуть бути й іншими, залежно від варіанту здійселементи та контактні елементи; нення, і можуть, наприклад, бути обрані таким На Фіг.11а та Фіг.11b показані в розрізі елечином, щоб картина інтерференцій між контактнимент узгодження та чотири контактні елементи, а ми елементами відповідала певним параметрам. також фронтальна проекція елемента узгодження; Розташування контактних елементів може визнаНа Фіг.12 показаний у розрізі один із варіантів чатися їх формою, а також формою тримача конелемента узгодження, а також чотирьох контакттактів. них елементів; На цій фігурі також показаний електропровідНа Фіг.13 показаний у розрізі інший варіант ний елемент 14 узгодження, ізольований від конкомпонування елемента узгодження та чотирьох тактних елементів за допомогою електроізолюваконтактних елементів; льної плівки 15, який контрольовано впливає на На Фіг.14 показаний вид ще одного варіанта інтерференції між кабельними парами. Цей елеелемента узгодження; мент узгодження та його функція більш докладно На Фіг.15 показаний один із варіантів здійсописані нижче. нення з'єднувача для рознімного з'єднання за цим 15 88770 16 На виді у розібраному вигляді, наведеному на виступають у поперечному напрямку всередину Фіг.4, можна бачити корпус 2 штекерного контактвставних пазів 22, що як таке є відомим із докуменого блока із вставленим тримачем контактів (не нта ЕР 0 671 780. Показані утримуючі виступи 21.3 показаний), кожух 6, корпус приєднувального блопризначені для позиціювання та попередньої фікка, який складається з двох частин 21,з монтажсації вставлених дротів перед монтажем (тобто ною кришкою 16, кришку 5 корпусу та з'єднувальну втискуванням цих дротів між врізними контактами). гайку 8; кожен з цих компонентів є окремим; контаПодібно тому, як описано у документі ЕР 0 671 ктні елементи не показані з міркувань наочності. 780, на відміну від показаного варіанта здійснення, Приєднувальний блок 11, крім показаної монтажможуть бути наявними ще й додаткові утримуючі ної кришки 16, наприклад, має другу монтажну виступи, які спрямовуються у напрямку середини кришку, яка у показаному варіанті конструкції в перших утримуючих виступів та служать для фікзнімний спосіб приєднана до нижнього боку присації дротів після монтажу. Ці додаткові фіксуючі єднувального блока. Ця друга монтажна кришка не виступи не є обов'язковими у показаному варіанті, є обов'язковою, тобто одна монтажна кришка мооскільки ребра 21.2 також забезпечують стабілізаже застосовуватися для виконання монтажу як з цію від пересування дротів у радіальному напрямверхнього, так і з нижнього боку. В усьому іншому ку після здійснення монтажу дротів. монтажні кришки показаного типу як такі є відомиКожен з приєднувальних контактних елементів ми і докладніше в цьому тексті не описуються. має на торцевій поверхні контактну частину 31.2, З'єднувач складається з цих окремих елеменяка виступає з корпусу приєднувального блока та тів так, що приєднувальний блок 21 та контактний має контактні поверхні для створення електричноблок, тобто корпус 2 штекерного контактного блока го контакту з контактними елементами. У показаіз вставленим тримачем 12 контактів, утримуються ному варіанті здійснення ці контактні частини 31.2 разом за допомогою монтажної кришки 16 перед мають форму, подібну до штиря, та призначені або також після виконання монтажу дротів. Таким для використання разом з вилкоподібними контакчином утворюється електричний контакт між притними частинами контактних елементів. У альтерєднувальними контактними елементами та контакнативному варіанті вони можуть також виконувати тними елементами. Під час збирання приєднувафункцію ніжок для припаювання для приєднання льний блок у показаних варіантах здійснення до друкованої плати. Крім контактних частин 31.2 спрямовується двома боковинами 2.2, а фіксуючі цих приєднувальних контактних елементів, із торвиступи 11.1 замикаються у відповідних вирізах цевої поверхні також виступають два напрямні 2.3 цих боковин 2.2. Кожух 6 із передньої сторони, виступи 21.4 частин корпусу. Під час з'єднання тобто зліва на фігурі, насувається поверх корпусу разом приєднувального блока та контактного блоштекерного контактного блока та приєднувального ка вони взаємодіють із відповідними заглибленняблока. Насамкінець, кришка корпусу та з'єднувами у контактному блоці (наприклад, у тримачі конльна гайка, які вже одягнуті на кабель перед монтактів), який не показаний на цій фігурі. тажем дротів, прикріплюються з задньої сторони. У показаному варіанті здійснення важливим є Кришка корпусу має пружні затискні елементи 5.1, те, що корпус приєднувального блока має попереякі під час затягування з'єднувальної гайки звужучне ребро 21.5, розташоване поперек осьового ють прохід та затискають кабель, тим самим занапрямку, яке у радіальному напрямку знаходитьбезпечуючи захист кабелю від механічних наванся поза частинами 31.3, 31.4 приєднувальних контажень, зумовлених впливами ззовні. тактних елементів 31. У порівнянні з відомими ріКонструкція та функція приєднувального блока шеннями, де вставні пази мають бути пояснюються за допомогою Фіг.5 та Фіг.9. неперервними для того, щоб забезпечувати можНа Фіг.5 показаний приєднувальний блок без ливість вставляння контактних елементів, таке монтажної кришки. Приєднувальний блок 11 вклюрішення забезпечує механічну стабільність та чає в себе корпус приєднувального блока, що сприяє можливості створення компактної конструскладається з двох частин 21 корпусу. Вставні кції. Поперечне ребро 21.5 простягається у приєдпази 22 для дротів сформовані між проміжними нувальному блоці з боку контактів штекера у осьоребрами 21.1 корпусу приєднувального блока, які вому напрямку, в той час як вставні пази 22 проходять у поздовжньому напрямку. Врізні контавідкриті з боку кабелів. кти 31.1 приєднувального контактного елемента На Фіг.6 показаний приєднувальний блок відвиступають зсередини у кожний з цих вставних повідно до Фіг.5, без верхньої частини корпусу. пазів 22. У показаному варіанті здійснення ці врізні Приєднувальні контактні елементи 31 мають осьоконтакти посунуті один відносно одного у поздовжву (тобто розташовану у поздовжньому напрямку) ньому напрямку та розташовані під кутом 90° до з'єднувальну секцію 31.3 між виступаючими назовпоздовжньої осі. Однак також можливими є й інші ні в радіальному напрямку врізними контактами варіанти здійснення, в яких врізні контакти не по31.1 та контактними частинами 31.2; ця секція сунуті один відносно одного та/або розташовані проходить між частинами корпусу. Деякі з приєдпід іншим кутом до поздовжньої осі. Крім того, корнувальних контактних елементів у зоні з'єднувальпус приєднувального блока має ребра 21.2, за ної секції мають компенсаційну поверхню 31.4, допомогою яких дроти (включаючи ізоляцію) мотобто плоску частину, розташовану паралельно до жуть бути затиснуті та які забезпечують захист (серединної) площини. Електроізолювальна роздікожного окремого дроту від зумовлених впливами льна плівка 32 розташовується між першою груззовні механічних навантажень, запобігаючи попою приєднувальних контактних елементів 31 з здовжнім та поперечним посуванням вставлених вхідними отворами врізних контактів, що відкридротів. Також показані утримуючі виступи 21.3, які ваються у першому напрямку (що відповідає на 17 88770 18 прямкові, у якому виступають різальні елементи; секції приєднувальних контактних елементів перна цій фігурі - догори), та другою групою приєднушої та другої груп знаходяться у одній площині, вальних контактних елементів 31 з вхідними отвооднак можуть займати різні горизонтальні полорами врізних контактів, що відкриваються в іншому ження. напрямку (донизу), який є відмінним від першого. Застосування компенсаційних поверхонь проПерша група приєднувальних контактних елеменілюстровано на Фіг.9, де схематично показані чотів 31 і роздільна плівка 32 не показані на Фіг.7. тири електропровідні дроти 41, 42, 43, 44 кабелю Можна побачити, що компенсаційні поверхні 31.4 передавання даних. Наслідком того, що у зоні моприєднувальних контактних елементів 31 другої нтажу дроти не звиті у пари, а проходять паралегрупи мають приблизно таке ж горизонтальне розльно, є утворення ємнісного зв'язку між сусідніми ташування, як і відповідні компенсаційні поверхні дротами 41, 43 та 42, 44, а також індуктивного 31.4 приєднувальних контактних елементів 31 зв'язку між контурами, що утворені дротами 41, 42 першої групи. Це перекривання компенсаційних та 43, 44. Для компенсації цього між двома дротаповерхонь 31.4 з протилежних боків роздільної ми, розташованими по діагоналі навпроти один плівки 32 також можна побачити на Фіг.8. одного, утворюють ємнісний зв'язок за допомогою На Фіг.7 можна побачити, що частини 21 коркомпенсаційних поверхонь 45, 46. пусу приєднувального блока мають таку форму, Форма та відносне розташування приєднуващо приєднувальні контактні елементи 31 можуть льних контактних елементів 31 та контактних елебути вставлені зсередини, тоді як їх вставляння ментів 13 за одним із варіантів здійснення винахоабо видалення ззовні або у напрямку зовнішньої ду показані на Фіг.10. Показане компонування поверхні неможливе. Завдяки цьому можна обівідповідає відносному розташуванню приєднувайтися без спеціальних засобів (заглиблень, отвольних контактних елементів та контактних елеменрів тощо) на зовнішній поверхні для вставляння тів у той час, коли приєднувальний блок та контакприєднувальних контактних елементів. Вставні тний блок приєднані один до одного. Контактні пази 22, засоби захисту окремих дротів від зумовчастини 31.2 приєднувальних контактних елеменлених впливами ззовні механічних навантажень, а тів 31 заходять до щілин вилкоподібних контактів також форма та розташування врізних контактів 13.3 контактних елементів, завдяки чому утворюможуть вибиратися з урахуванням передбачених в ється електричне з'єднання. У показаному варіанті кожному конкретному випадку вимог. здійснення приєднувальні контактні елементи Під час виготовлення приєднувального блока першої, верхньої групи, з'єднуються з контактними згідно з цим винаходом дві частини 21 корпусу елементами, з'єднувальні секції 13.2 яких прохоприєднувального блока після встановлення придять зверху базової поверхні тримача контактів єднувальних контактних елементів 31 та, можливо, (не показана). Також можна бачити характерний розміщення роздільної плівки 32, з'єднуються рамонтаж дротів, результатом якого є те, що перзом у рознімний або нерознімний спосіб за допоший, другий, третій та шостий контакти 13.1 штемогою придатних засобів. Можливі способи з'єдкера (рахуючи зліва) з'єднані з приєднувальними нання частин корпусу включають з'єднання за контактними елементами верхньої групи, а четведопомогою защіпок, зварювання, склеювання тортий, п'ятий, сьомий та восьмий контакти штекера що. з'єднані з приєднувальними контактними елеменЗ іншого боку, під час виготовлення корпусу тами нижньої групи. приєднувального блока, що виконаний як єдине Розглянемо застосування та можливі конструціле, приєднувальні контактні елементи та, за покції елемента узгодження. Елементи 14 узгоджентреби, також і роздільна плівка, закріплюються у ня (див. Фіг.3) призначені для компенсування певному положенні, як показано, наприклад, на впливу інтерференцій між парами дротів або конФіг.8. Закріплення може бути здійснене за допомотактних елементів, які розташовані паралельно і гою обладнання для лиття під тиском, яке дозвопоруч один з одним. Вони можуть розташовуватиляє виготовити корпус приєднувального блока ся у корпусі контактного блока з'єднувача для розлиттям під тиском. німного з'єднання за цим винаходом, як показано Роздільна плівка 32, крім підсилення ємнісного на Фіг.3. Однак вони можуть також застосовуватизв'язку між компенсаційними поверхнями 31.4 прися в інших корпусних компонентах штекера або єднувальних контактних елементів 31 (залежно від гнізда, виконаних не за цим винаходом, які наявні відносної діелектричної проникності матеріалу цієї зараз для створення рознімного з'єднання між кароздільної плівки) та електричного відокремлення, белями передавання даних типу "звита пара", а у також забезпечує точне визначення відстані між іншому випадку - у таких, що можуть бути сконстприєднувальними контактними елементами перруйовані за відомими з рівня техніки зразками або шої та другої груп. Необхідність підтримання певза новими, поки ще невідомими принципами. Вони ної мінімальної відстані між двома групами приєдтакож можуть мати застосування у стрічкових з'єднувальних контактних елементів є важливою в нувачах або інших складових систем передавання сенсі здатності витримувати електричну напругу даних, особливо - у системах рознімного з'єднанміж цими приєднувальними контактними елемення. тами. Також замість роздільної плівки може бути Як можна побачити на Фіг.11а, для двох пар передбачений принаймні один роздільник; у найконтактних елементів К1а, K1b, а також К2а, К2b, простішому випадку такий роздільник виконується які розташовані в одній площині поруч один з іняк єдине ціле з частинами 21 корпусу. У ще одношим, два контактні елементи K1b, K2a розташоваму варіанті здійснення (який, однак, не дозволяє ні ближче один до одного, ніж усі інші контактні застосувати компенсаційні поверхні) з'єднувальні елементи, які не утворюють пари. З цієї причини 19 88770 20 має місце збільшений ємнісний зв'язок між цими з'єднання 1, у даному випадку штекер, має дві модвома контактними елементами K1b, К2а (індуктинтажні кришки 416, одна з яких показана на цій вний зв'язок також існує, але тут не береться до фігурі на певній відстані від приєднувального блоуваги). Інтерференції, які виникають через цей ка 11 задля наочності. Ці монтажні кришки мають зв'язок, компенсуються за допомогою елемента 14 наскрізні отвори 416.1. Простір 416.2, який є відузгодження. Він діє крізь діелектрик (діелектричкритим у напрямку осі штекера, приєднується до ний матеріал), зокрема, крізь електроізолювальну цих отворів у напрямку осі штекера в бік врізних плівку 15. контактів 31.1, розташованих на штекері. У покаЕлемент 14 узгодження можна бачити на заному варіанті здійснення напрямні отвори 416.3 Фіг.11b у фронтальні проекції. Він складається з продовжують цей відкритий простір в осьовому двох поверхонь 14.1, 14.2, які утворюють із контакнапрямку у штекер. Ці монтажні кришки мають тними елементами, що мають бути узгоджені одне щонайменше один замикаючий виступ 416.4. Він з одним, ємнісний зв'язок через діелектрик (діелевиконаний з можливістю замикання у першому ктричний матеріал). Крім того, дві перемички 14.3 замикаючому отворі 11.3 або у другому замикаюз'єднують ці дві поверхні одну з одною. У показачому отворі 11.4 приєднувального блока 11. Консному варіанті ці перемички розташовані біля країв трукція монтажної кришки уможливлює її поступаелемента узгодження, тобто вони утворюють кольний рух відносно приєднувального блока між ротші сторони цього майже прямокутного елеменпершим та другим положенням у радіальному ната узгодження. прямку, з її спрямуванням приєднувальним блоком На Фіг.11b також можна побачити встановлю11 та, можливо, напрямними елементами 416.5, вальні отвори 14.4, які взаємодіють із відповідними 416.6, 11.5 монтажної кришки та/або приєднувальвстановлювальними виступами (показаними на ного блока. У першому положенні замикальний Фіг.3), зокрема, забезпечуючи поперечну фіксацію. виступ 416.4 замикається у першому замикаючому Зрозуміло, що рівною мірою можуть бути застосоотворі 11.3, а у другому положенні - у другому завані інші засоби для встановлення у належне помикаючому отворі 11.4. ложення. На відміну від описаних вище варіантів здійсЗамість простору 17, що відокремлює одну понення цей приєднувальний блок 11 не має вставверхню від іншої, придатними можуть бути також й них пазів (для дротів). Замість цього у показаному інші способи забезпечення ємнісного зв'язку із варіанті здійснення врізні контакти 31.1 принаймні належними елементами, з якими і має бути органічастково виступають вільними (консольно) назовні зований ємнетний зв'язок, а не з контактним елеу радіальному напрямку. ментом К2а, розташованим між ними. Елемент 114 Для виконання монтажу дротів кабель, наприузгодження на Фіг.12 має у поперечному перерізі клад, екранований, спочатку зачищається, а потім, форму капелюха, тобто він знаходиться на більшій залежно від обставин, екранувальне обплетення відстані від контактного елемента К2а, що розтаповертається на зовнішню оболонку цього кабелю. шований посередині, ніж від контактних елементів Після цього окремі дроти у незачищеному стані K1b, K2b, з якими має бути організований ємнісний заводяться у наскрізні отвори 416.1, зокрема так, зв'язок. У конструкції, показаній на Фіг.13, контактщоб вони вийшли крізь напрямні отвори 416.3 з ний елемент К2а, який знаходиться посередині, протилежного боку. Після цього монтажна кришка посунуто донизу від елемента 214 узгодження. В розташовується у першому положенні. Приєднутакому випадку елемент узгодження може мати вальний блок також має відхиляючий засіб 11.6 у форму, показану на Фіг.11b або Фіг.12, або, як повигляді відхиляючої поверхні, яка за певних обказано на Фіг.13, просто може мати форму суцільставин є викривленою, що відхиляє назовні висуної пластини, без вирізів у ній. Насамкінець, еленуті дроти, так що забезпечується кращий доступ мент 314 узгодження, показаний на Фіг.14, до них монтажника. Витягуючи електропровідні функціонує подібно до елемента, показаного на дроти або жили кабелю, можна скоротити відстань Фіг.11а, однак має лише одну перемичку 314.3. між зовнішньою оболонкою кабелю та монтажною В одному з варіантів з'єднувача для рознімнокришкою до необхідного мінімуму. Дроти, що виго з'єднання, як схематично показано на Фіг.11аходять назовні, потім обрізаються. Після цього 14, елемент узгодження може бути розташований монтажна кришка закривається шляхом перевепаралельно з'єднувальній секції 13.2 контактного дення з першого положення у друге положення (у елемента. Однак він також може мати розташуякому на цій фігурі показана нижня монтажна кривання, паралельне дротам, наприклад, там, де шка 416). Таким чином, врізні контакти виходять у вони проходять паралельно між ребрами для монвідкритий простір 416.2. Провідники з ізоляцією, які тажу дротів. проходять крізь згадані наскрізні отвори та напряНижче з посиланнями на Фіг.15-18 описані вамні отвори, заводяться між різальними елементаріанти засобів для здійснення монтажу дротів, зокми врізних контактів 31.1, під час цього процесу рема, монтажних кришок для з'єднувачів для розутворюючи електричний контакт у спосіб, що як німного з'єднання за цим винаходом. такий є відомим. На Фіг.15 показаний штекер такого самого тиМонтажна кришка 516 із наскрізними отворами пу, що показано на Фіг 1-4, причому не показані 516.1, відкритий простір та напрямні отвори (не можливо наявна кришка корпусу зі з'єднувальною видні) також показані на Фіг. 16. Варіант здіснення, гайкою, а також екранувальна фольга. За винятпоказаний на Фіг. 16, відрізняється від варіанта, ком монтажної кришки, елементи штекера на Фіг. показаного на Фіг. 15, тим, що монтажна кришка 15 є аналогічними елементам штекера на Фіг.1-4 і 516 виконана з можливістю переходу між першим повторно не описуються. З'єднувач для рознімного та другим положенням не поступальним пересу 21 88770 22 ванням, а повертальним рухом із використанням частин, між якими передбачене шарнірне з'єднаншарніру. Для цього вона має шарнірні пальці ня 616.1. Між двома частинами монтажної кришки 516.4, які можуть фіксуватися у відповідних заглиутворено наскрізний отвір 616.2 для усього кабебленнях 11.8 приєднувального блока 11. Один лю. Кожна з цих двох частин має множину заглибзамикаючий виступ 516.5 призначений для замилень 616.3, що використовуються як вставні пази, кання шарнірної кришки у першому або другому відкритих з одного боку (а саме з боку розташуположенні шляхом фіксації відповідно у першому вання зустрічного елемента рознімного з'єднання, 11.3 або другому замикаючому отворі 11.4. Приколи ця монтажна кришка знаходиться у першому значення монтажної кришки 516, виконаної з можположенні). Ці пази можуть мати відомі як такі ливістю шарнірного повороту, є аналогічним приутримуючі засоби та/або затискні засоби 616.4 значенню монтажної кришки 416, показаної на та/або виступи-фіксатори 616.5, за допомогою Фіг.15. Монтажна кришка 516, що виконана з можяких дроти після заведення у заглиблення можуть ливістю шарнірного повороту, має перевагу, яка утримуватися у належному положенні. У цьому полягає в тому, що відстань між зовнішньою обоваріанті здійснення також можуть використовувалонкою з'єднувального кабелю та монтажною тися замикаючі засоби 616.6, за допомогою яких кришкою може бути меншою, тому що радіальне монтажна кришка може замикатися відносно приположення наскрізних отворів 516.1 у першому єднувального блока 11 принаймні у своєму другоположенні монтажної кришки є більш сприятливим му положенні. (через розташування ближче до осі штекера), ніж у Збирання здійснюється у такий спосіб. Спочаваріанті здійснення, показаному на Фіг.15. тку кабель, наприклад, екранований, зачищається У варіантах здійснення, показаних на Фіг.15 і на кінці для з'єднування, після чого екрануюче 16, можна також з'єднати відкриті заглиблення, обплетення розташовується поверх зовнішньої подібні до вставних пазів, із наскрізними отворами, оболонки кабелю. Зачищений кабель після цього які в такому випадку за певних умов будуть віднозаводиться через наскрізний отвір 616.2 для кабесно короткими. Ці вставні пази бічно спрямовують лю, в той час як монтажна кришка відокремлюєтьокремі (незачищені) дроти. У такому випадку нася, наприклад, від самого з'єднувача та утримупрямні отвори, що розташовані з боку розташується у напіввідкритому положенні (відповідно до вання зустрічного елемента рознімного з'єднання, Фіг.18). Затискні ребра 616.7 можуть також бути можуть бути відсутніми. Ці відкриті заглиблення розташовані на периферії наскрізного отвору 616.2 (вставні пази), наприклад, простягаються до краю для кабелю, з їх допомогою відносне розташуванмонтажної кришки, ближчого до зустрічного еленя кабелю та монтажної кришки може легко фіксумента рознімного з'єднання. Можуть також передватися для виконання операції монтажу дротів, бачатися утримуючі засоби, які запобігають вивіпісля того як кришку встановлено у перше полольненню дротів після того, як вони були заведені, ження, показане на Фіг.17. Окремі дроти (не зачиабо ж протидіють цьому. Утримувальна функція щені) після цього вставляються у відкриті заглибможе реалізовуватися напрямними отворами, у лення, які передбачені для цього. Вони міцно випадку їх наявності. Напрямні отвори, так само, затискаються та утримуються у належних полояк у іншому випадку, утримуючі засоби, для викоженнях за допомогою утримуючих засобів та/або нання утримуючої функції можуть включати в себе затискуючих засобів 616.4 та/або виступівелементи, які вводяться ззовні у отвір або заглибфіксаторів 616.5, що притискають дроти. Таким лення та розвертаються у бік зустрічного елеменчином, вони виступатимуть за межі шарнірної та рознімного з'єднання під час заведення дротів. кришки назовні (маються на увазі верхня, та нижня Ці елементи защіплюють, діючи подібно до зубців, частини кришки, що показані на фігурі). Виступаюпротидіючи виведенню провідників. чі кінці дротів потім відрізаються, а монтажна криНепоказані засоби захисту кабелю від механішка закриває з'єднувач та надійно замикається на чних навантажень, зумовлених впливами ззовні, приєднувальному блоці 11 шляхом повертання наприклад, з'єднані або виконані з можливістю двох її частин навколо осі шарніра. Таким чином, з'єднання з кришкою корпусу, а можливо й виконаутворюється електричний контакт дротів із врізнині окремо від приєднувального блока, можуть бути ми контактами, як і у варіантах здійснення, описанаявними у варіанті здійснення з Фіг.15, так само них вище. як і з Фіг.16; ці засоби взаємодіють з кабелем як Також можливі модифікації показаного варіанєдиним цілим та протидіють розтяжним зусиллям, та здійснення, а саме можуть бути додатково пещо можуть прикладатися до (лише) врізних контаредбачені додаткові засоби захист кабелю від мектів. ханічних навантажень, зумовлених впливами Наступний варіант з'єднувача 1 для рознімноззовні. Вони можуть, наприклад, бути розташоваго з'єднання, зокрема, штекера, показаний на ними на кришці корпусу та взаємодіяти з усім каФіг.17 та Фіг.18, не потребує заведення окремих белем в цілому. Замість цього або на додаток до дротів через наскрізні отвори. цього може бути передбачений додатковий захист На Фіг.17 показаний з'єднувач для рознімного кабелю від механічних навантажень, наприклад, з'єднання, причому монтажна кришка 616 показана шляхом посадки з натягом у осьовому напрямку відокремленою від з'єднувача. Показана орієнтаміж монтажною кришкою та приєднувальним блоція монтажної кришки відповідає першому, відкриком у закритому стані. Утримувальні засоби та/або тому положенню. На Фіг.18 монтажна кришка позатискаючі засоби 616.4, якщо вони наявні, також казана у положенні, проміжному між згаданим можуть діяти в подобний спосіб, забезпечуючи першим положенням та другим, закритим полозахист кабелю від механічних навантажень. женням. Монтажна кришка 616 складається з двох 23 88770 24 Варіанти здійснення, показані на Фіг.15-18 мотемах, відмінних від розкритої в цьому тексті сисжуть - точно так само, як і усі інші варіанти здійстеми для рознімного з'єднання. нення - мати приєднувальний блок та контактний Описаний вище варіант здійснення є лише одблок, як описано вище та показано на фігурах при ним з можливих способів реалізації цього винахорозгляді варіантів здійснення. Однак це не є необду. Можливі також численні модифікації. Наприхідним для цих варіантів здійснення, тобто контакклад, контактний блок може мати конструкцію, що тні елементи та приєднувальні контактні елементи відповідає стандарту, відмінному від RJ45, напритакого штекера можуть бути розташовані у одному клад, стандарту М12, який має широке застосукорпусі або можуть бути виконані разом як одне вання у промисловості. Складена конструкція, яка ціле. Виконання корпусу приєднувального блока з передбачає приєднувальний блок та контактний двох частин, як у розглянута вище варіантах здійблок як два окремі компоненти, не є необхідною. снення, також є можливим, але не є необхідним у Замість цього корпус приєднувального блока може розглянутому з'єднувачі для рознімного з'єднання також утворювати і зовнішній корпус штекера за цим винаходом. (включаючи корпус контактного блока). У цьому Принцип монтажної кришки, що складається з варіанті окремі контактні елементи не є необхіддвох частин, шарнірно з'єднаних між собою, та з ними, і контакти (штекера) можуть бути сформованаскрізним отвором для кабелю між ними, а також ні на приєднувальних контактних елементах. Форіз відкритими заглибленнями для монтажу дротів, ма приєднувальних контактних елементів та може також застосовуватися у з'єднувальних сисконтактних елементів зображена на фігурах тільки для прикладу і має тлумачитися лише як приклад. 25 88770 26 27 88770 28 29 88770 30 31 88770 32 33 Комп’ютерна верстка В. Мацело 88770 Підписне 34 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
