Пачка для курильних виробів, комплект заготовок та спосіб виготовлення пачки

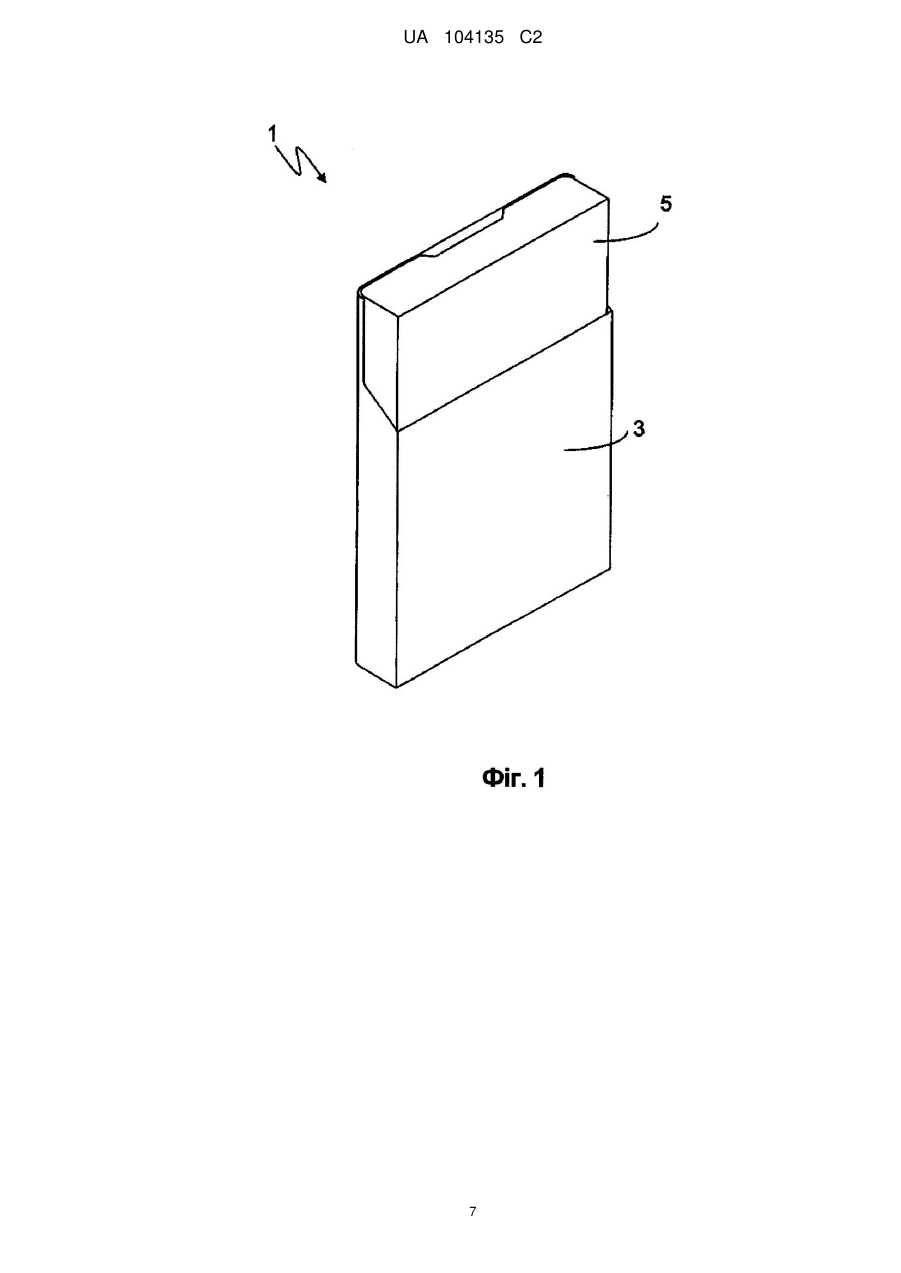

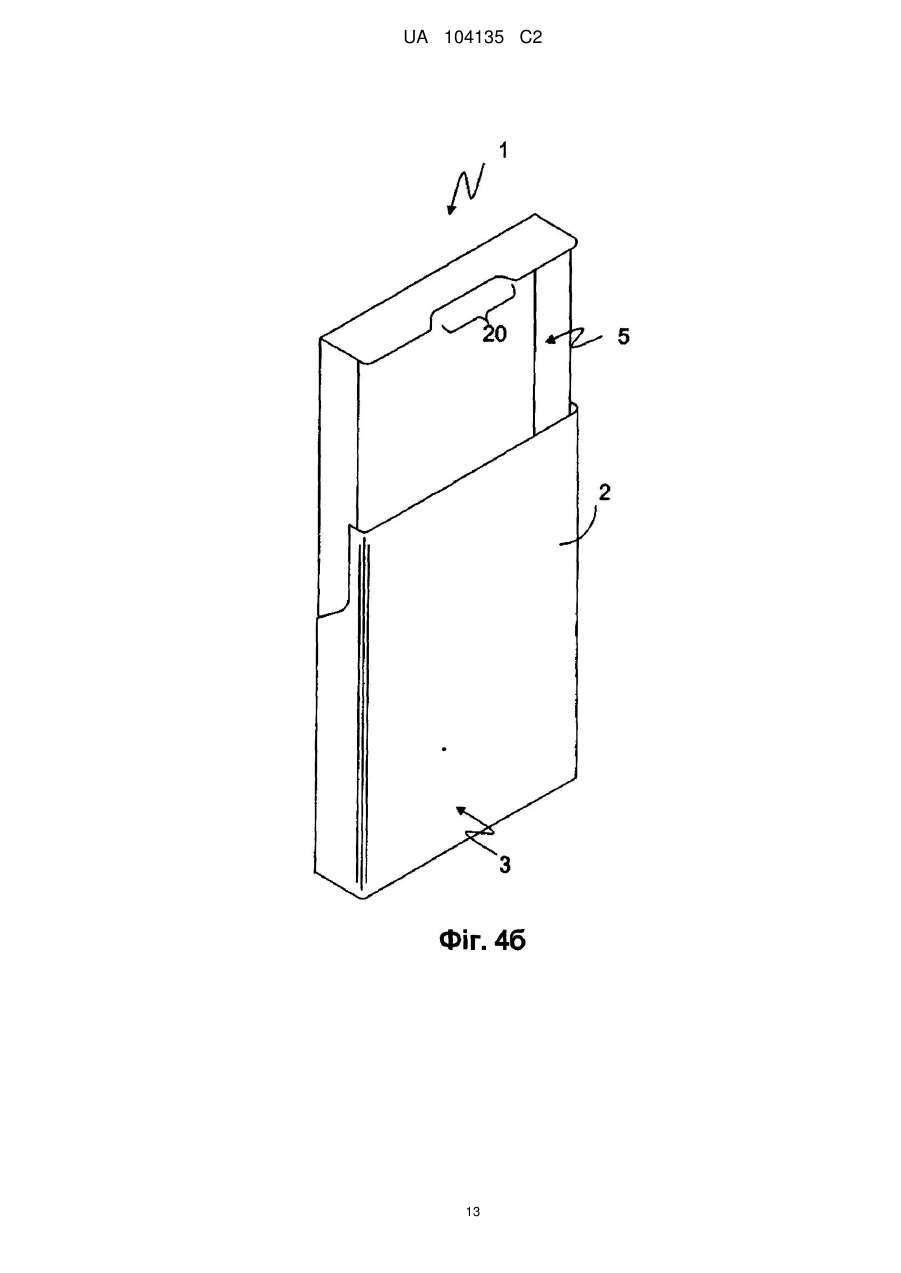

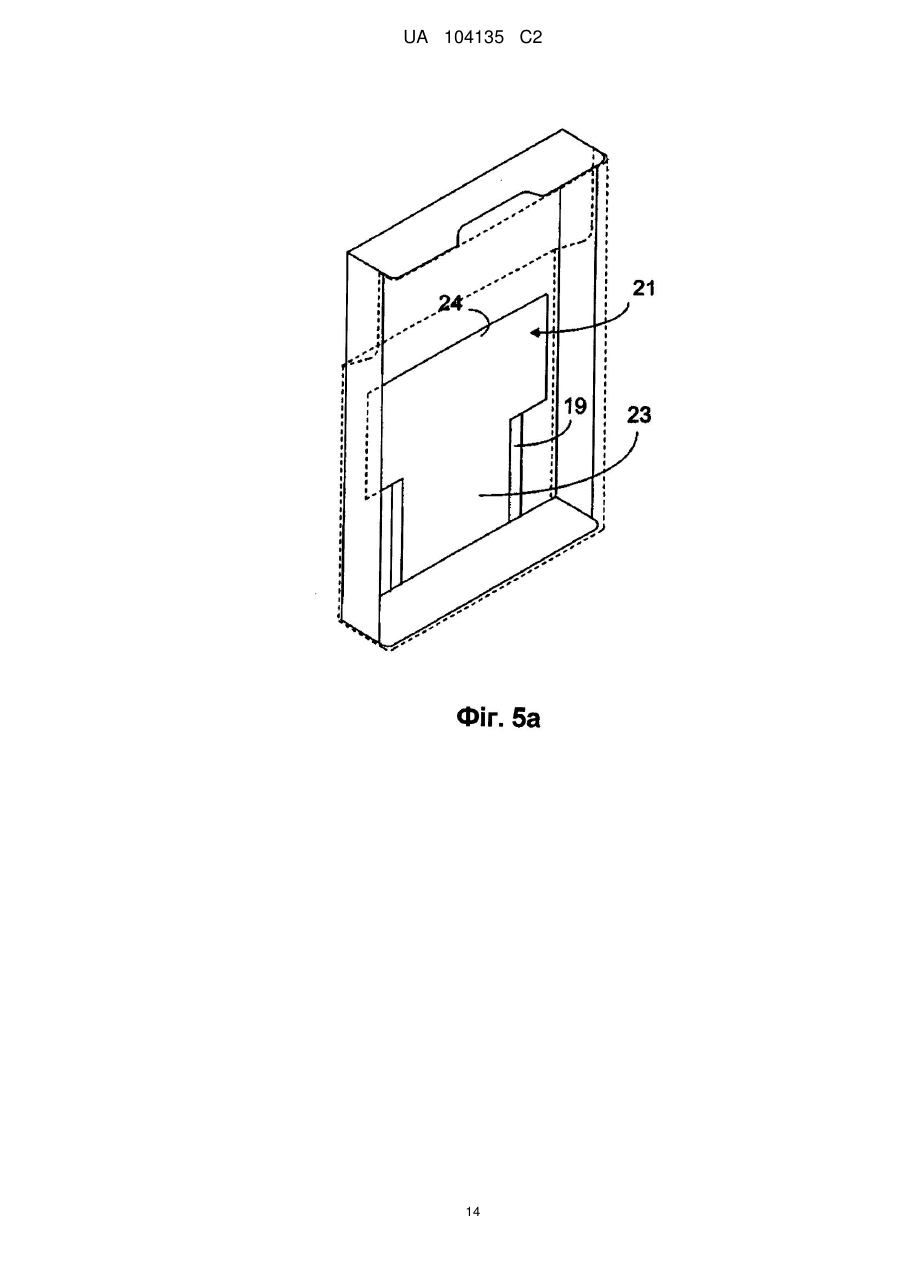

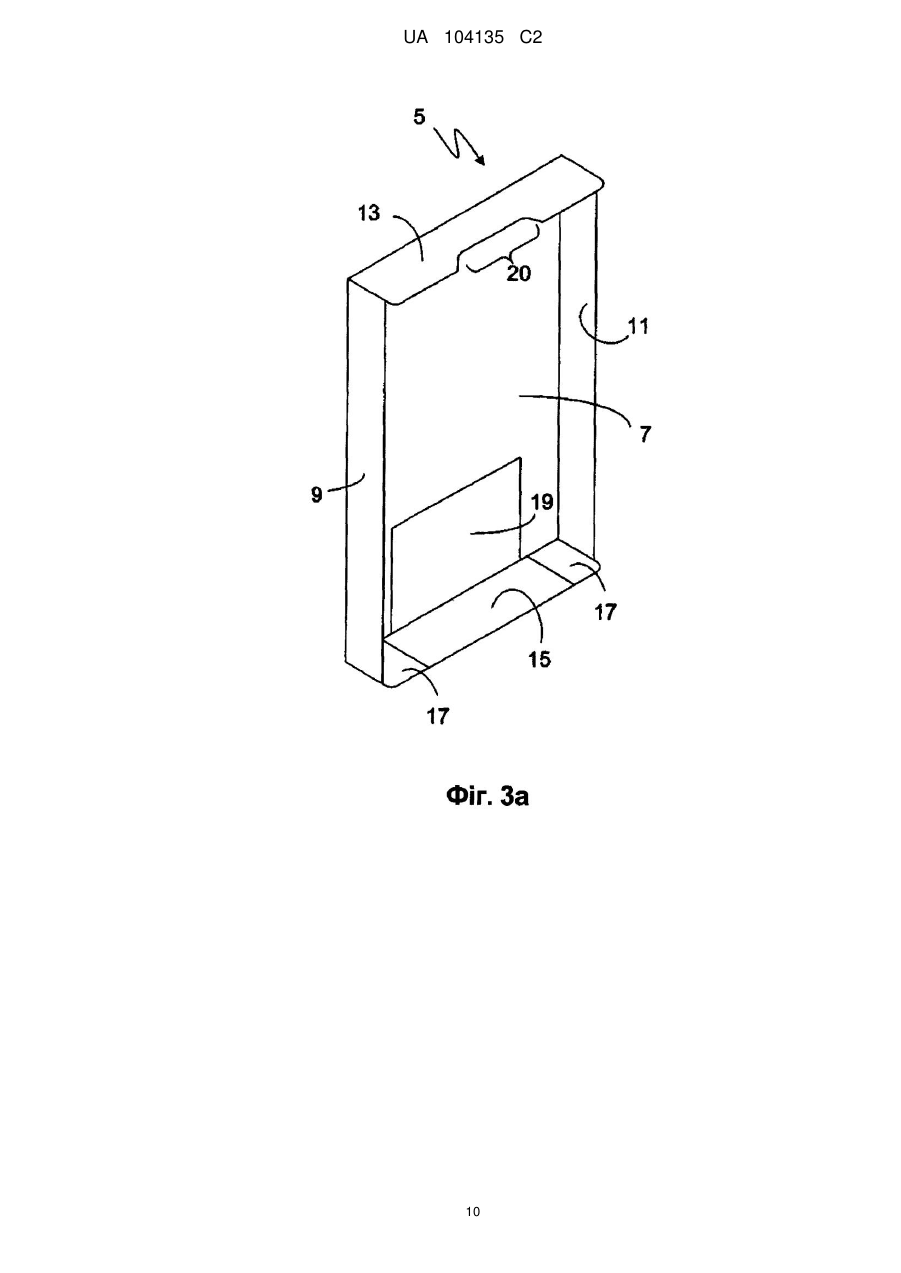

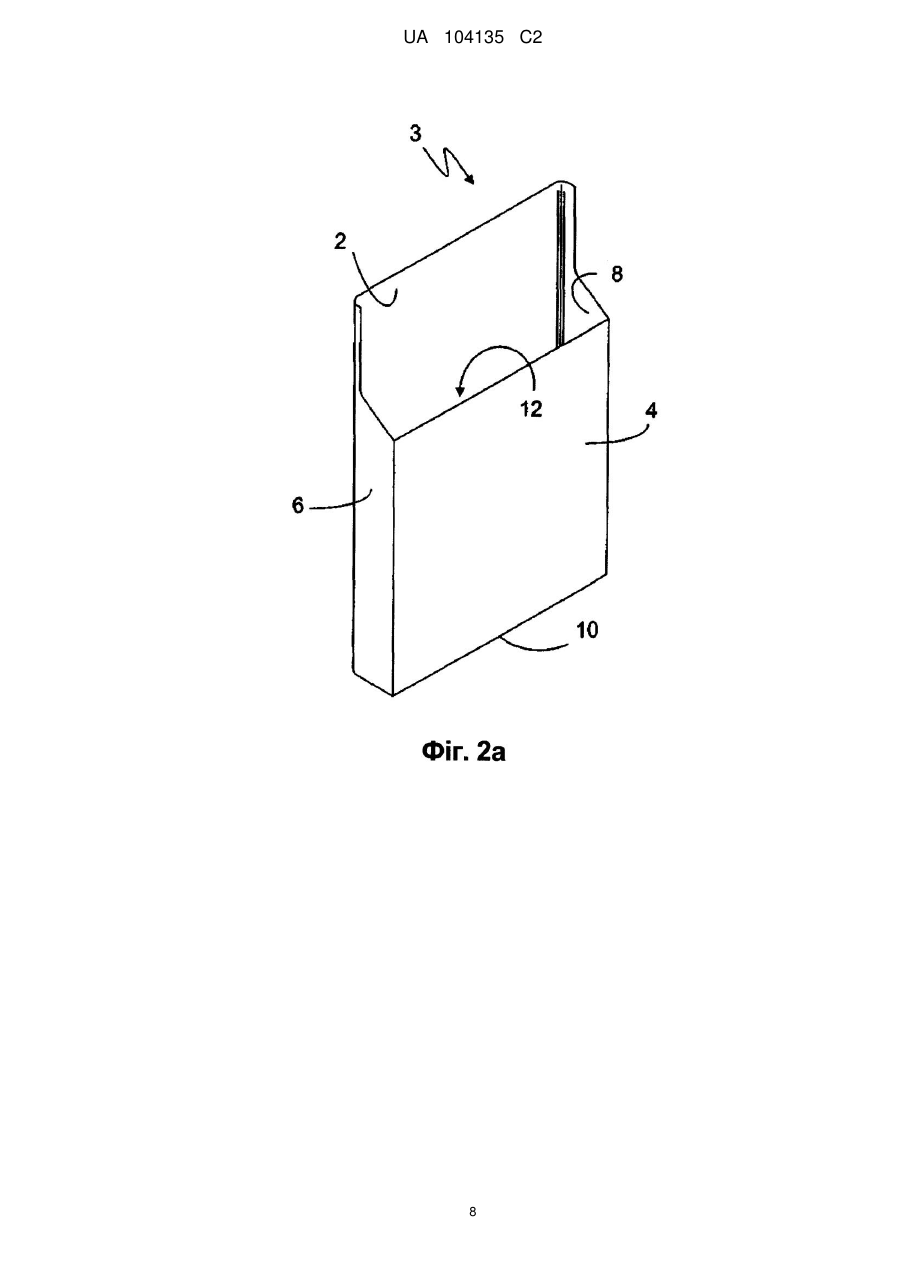

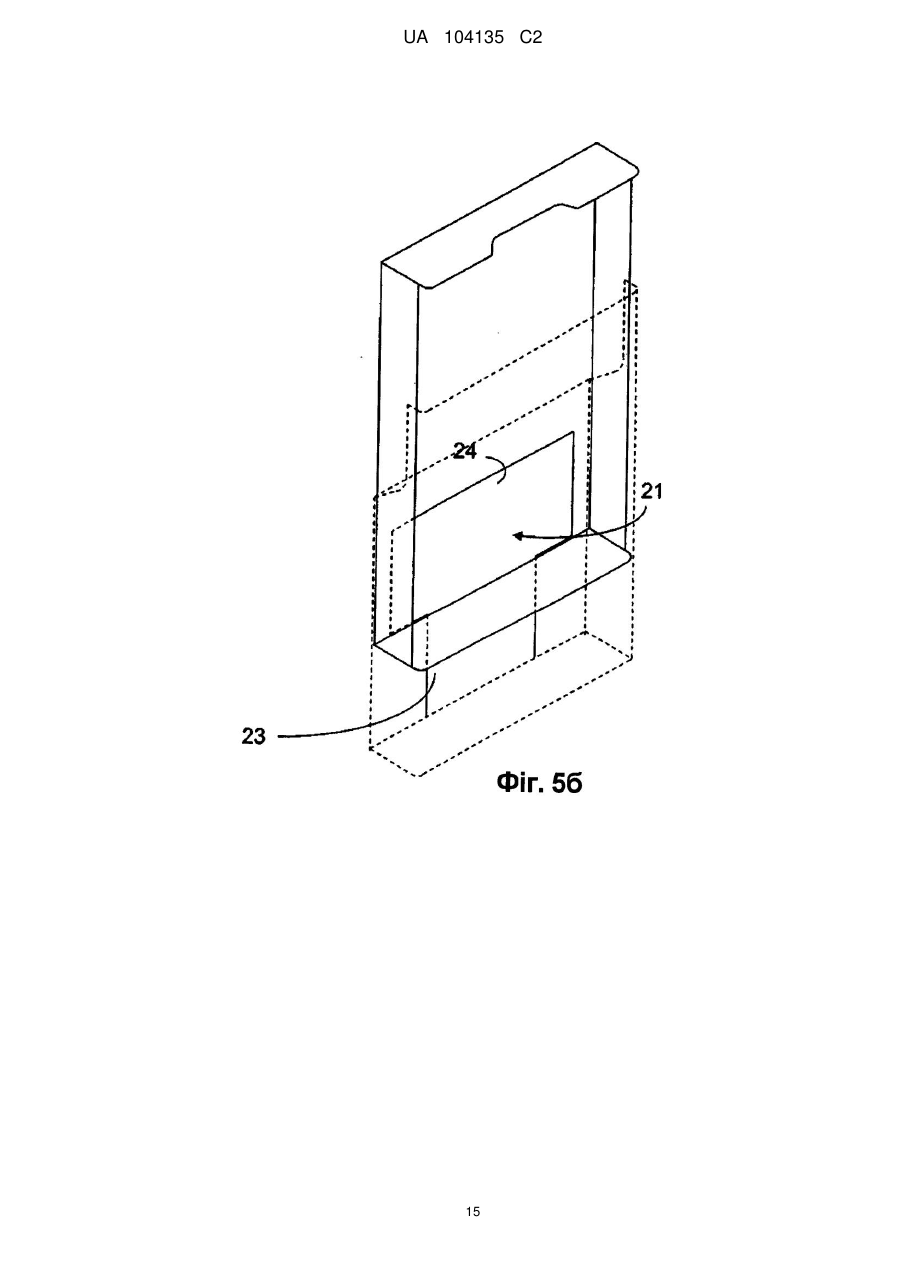

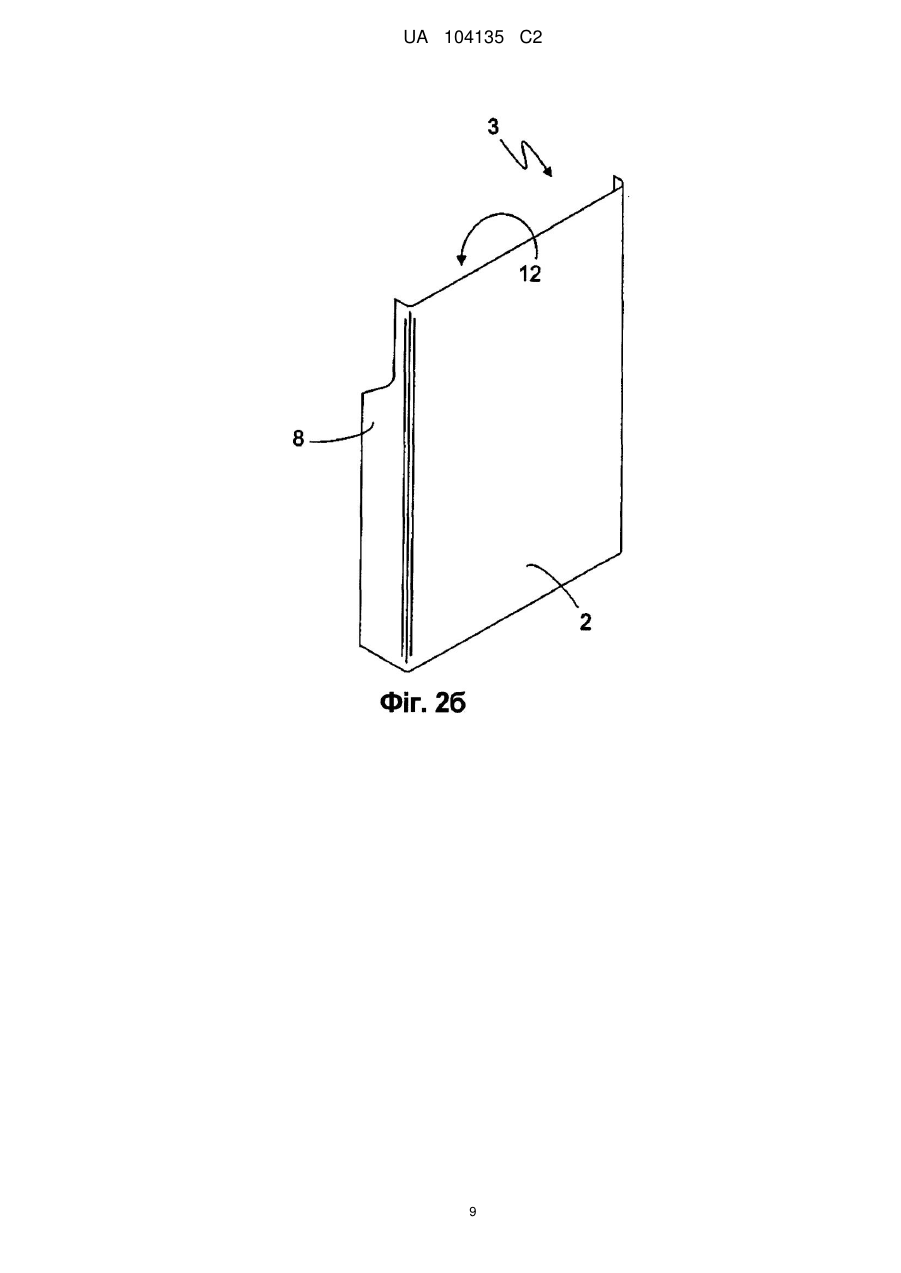

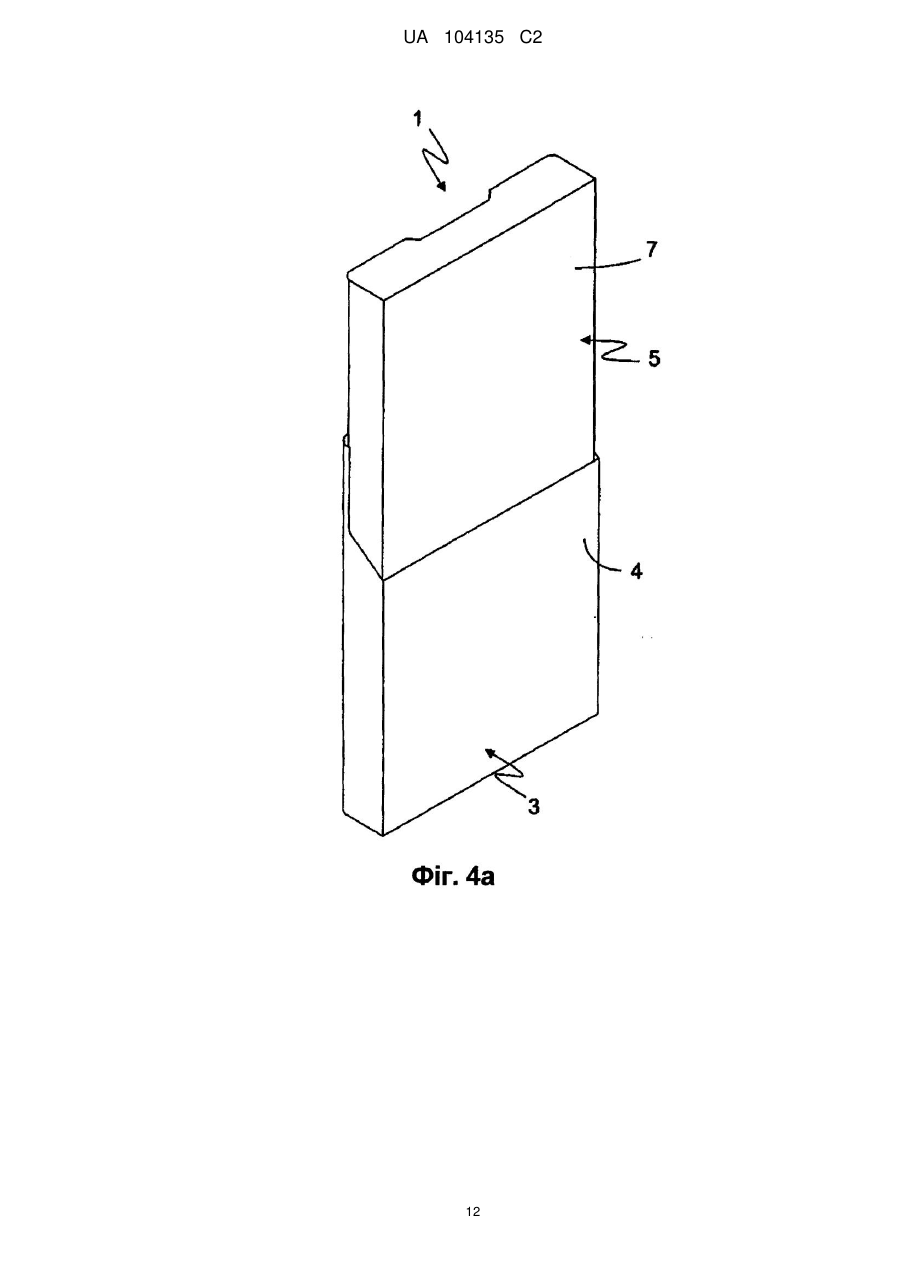

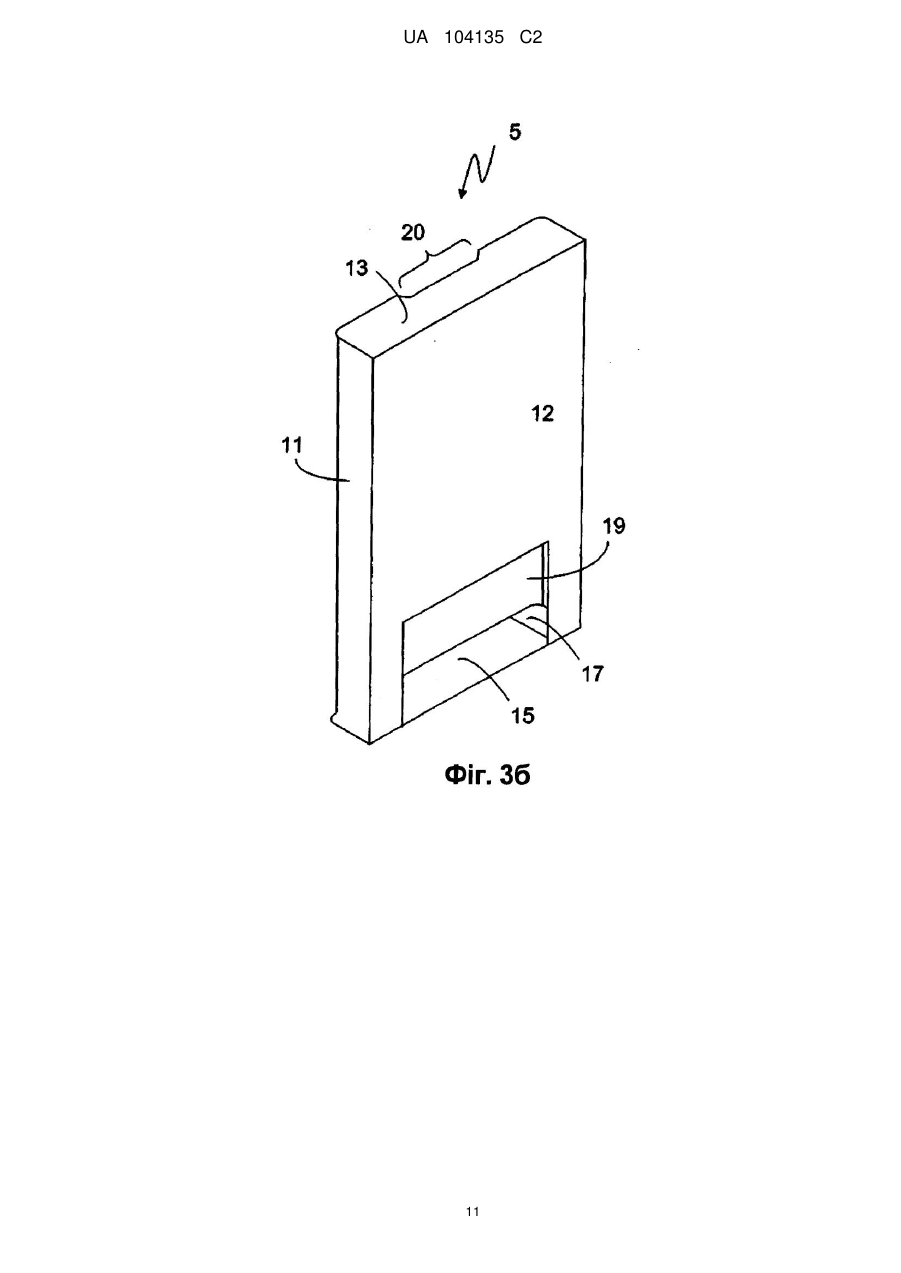

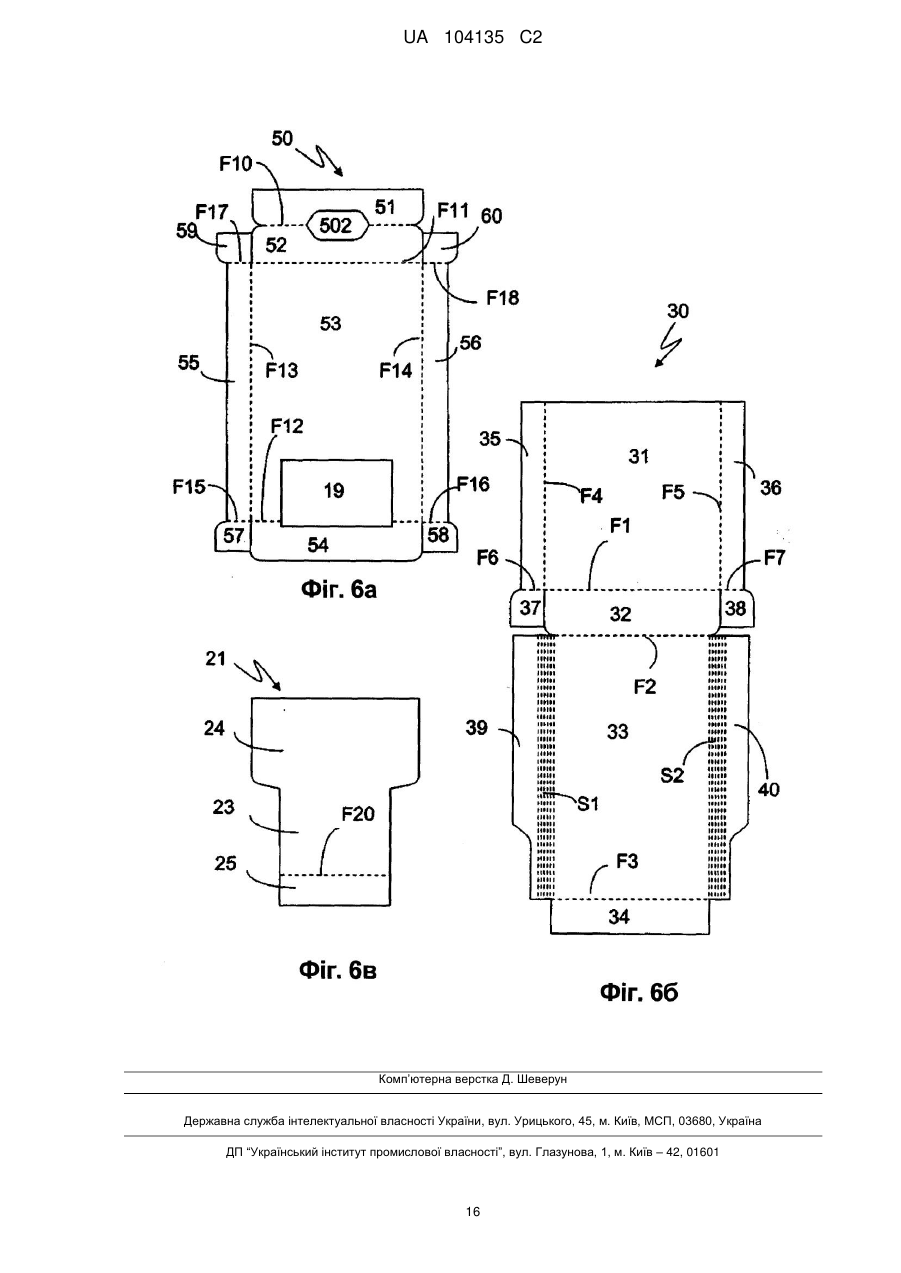

Реферат: У заявці описана пачка (1) для курильних виробів, що включає зовнішній корпус (3). Зовнішній корпус включає розташовані одна проти одної передню й задню великі панелі (2, 4), дві розташовані одна проти одної малі бічні панелі (6, 8) і розташовані один проти одного перший і другий кінці. Перший кінець відкритий, а другий кінець закритий. Пачка також включає внутрішній лоток (5). Внутрішній лоток розміщений всередині зовнішнього корпуса й може ковзати уздовж поздовжньої осі, що проходить між першим і другим кінцями зовнішнього корпуса, так, щоб висуватися з першого відкритого кінця зовнішнього корпуса. У внутрішньому лотку сформований проріз (19). Пачка також включає язичок (21), який має широку частину (24), що перебуває всередині внутрішнього лотка, ширина якої більше прорізу, і вузьку частину (23), що приєднана одним кінцем до другого кінця зовнішнього корпуса або поблизу нього. Вузька частина проходить крізь проріз і з'єднується з широкою частиною. Проріз і язичок утворюють стопорний механізм для запобігання висуванню внутрішнього лотка з першого кінця зовнішнього корпуса далі заданої межі. UA 104135 C2 (12) UA 104135 C2 UA 104135 C2 Область техніки Винахід відноситься до області впакування курильних виробів, наприклад, сигарет. Зокрема, винахід відноситься до впакування курильних виробів у пачку пенального типу. Передумови створення винаходу Сигаретні пачки, що мають зовнішній корпус (футляр) і внутрішню висувну частину (лоток), добре відомі (див., наприклад: DE 29619233, заявка WO 00/45654, US 3096878, US 3107008, US 3288923, GB 335838 і СН 370699). У таких пачках, для доступу до вмісту внутрішнього лотка, звичайно сигарет, необхідно витягнути внутрішній висувний лоток із зовнішнього корпуса, щоб відкрити його вміст. Деякі з існуючих пачок також включають який-небудь механізм, що запобігає можливості повного витягання внутрішнього висувного лотка зі зовнішнього корпуса. Потрібно створити комбінацію корпуса з висувним лотком, яка відрізняється простотою використання й (або) більшою міцністю, у порівнянні з існуючими конструкціями. Сутність винаходу Запропонована пачка для курильних виробів має зовнішній корпус. Зовнішній корпус включає розташовані одна проти одної передню й задню великі панелі, дві розташовані одна проти одної малі бічні панелі й розташовані один проти одного перший і другий кінці. Перший кінець відкритий, а другий кінець закритий. У пачці також є внутрішній лоток, у якому зроблений проріз. Внутрішній лоток розміщений всередині зовнішнього корпуса й може ковзати уздовж поздовжньої осі, що проходить між першим і другим кінцями зовнішнього корпуса так, щоб висуватися з першого відкритого кінця зовнішнього корпуса. Пачка також включає язичок, що має широку частину, розташовану всередині внутрішнього лотка, ширина якої більше ширини прорізу, і вузьку частину, прикріплену (приклеєну) до другого кінця зовнішнього корпуса або поблизу нього. Вузька частина проходить крізь проріз і з'єднується з широкою частиною. Проріз із язичком утворюють стопорний механізм, що запобігає висуванню внутрішнього лотка з першого кінця зовнішнього корпуса далі заданої межі. Подібний стопорний механізм має міцність і надійність, відрізняючись при цьому простотою й економічністю виготовлення. В одному варіанті здійснення, язичок має по суті Т-подібну форму (в інших варіантах здійснення він може мати грибоподібну форму тощо). Вузька частина включає кінцеву область, що згинається паралельно другому кінцю зовнішнього корпуса й прикріплюється (приклеюється) до нього. Проріз розміщений по центру між розташованими одна проти одної малими бічними панелями зовнішнього корпуса й проходить від нижнього краю основи внутрішнього лотка, що прилягає до другого кінця зовнішнього корпуса при закритій пачці. В одному варіанті здійснення, зовнішній корпус включає виріз, що проходить від відкритого першого кінця зовнішнього корпуса донизу уздовж частини задньої великої панелі. Виріз на зовнішньому корпусі проходить за шириною задньої великої панелі й на розташовані одна проти одної малі бічні панелі. При такій конфігурації зовнішнього корпуса частина внутрішнього лотка оголена. Відповідно, користувач може захопити внутрішній лоток для його витягання зі зовнішнього корпуса для того, щоб одержати доступ до вмісту пачки (наприклад, курильних виробів, наприклад, сигарет). В одному варіанті здійснення, пачка має відносно невелику товщину (глибина від передньої до задньої стінок), у порівнянні зі звичайною пачкою з відкидною кришкою. Слід зазначити, що комбінація зовнішнього корпуса з внутрішнім лотком доцільна у випадку такої тонкої пачки, оскільки у такому разі у звичайній пачці з відкидною кришкою можуть виникнути перешкоди при відкриванні кришки. В іншому варіанті здійснення винаходу, представлений комплект заготівель для формування такої пачки. Короткий опис креслень Далі, як приклад, приводиться опис варіантів здійснення винаходу з посиланням на прикладені креслення, на яких: на фіг. 1 представлений у перспективі вид позаду пачки пенального типу, відповідно до варіанта здійснення винаходу, у закритому стані; на фіг. 2а представлений у перспективі вид позаду зовнішнього корпуса пачки, показаної на фіг. 1; на фіг. 2б представлений у перспективі вид попереду зовнішнього корпуса пачки, показаної на фіг. 1; на фіг. 3а представлений у перспективі вид попереду внутрішнього лотка пачки, показаної на фіг. 1; 1 UA 104135 C2 на фіг. 3б представлений у перспективі вид позаду внутрішнього лотка пачки, показаної на фіг. 1; на фіг. 4а представлений у перспективі вид позаду пачки, показаної на фіг. 1, коли внутрішній лоток частково висунутий зі зовнішнього корпуса; на фіг. 4б представлений у перспективі вид попереду пачки, показаної на фіг. 1, коли внутрішній лоток частково висунутий зі зовнішнього корпуса; на фіг. 5а схематично представлений вид попереду закритої пачки, показаної на фіг. 1, де зовнішній корпус показаний пунктирною лінією; на фіг. 5б схематично представлений вид попереду відкритої пачки, показаної на фіг. 1, де зовнішній корпус показаний пунктирною лінією; на фіг. 6а представлена заготівля, придатна для виготовлення внутрішнього лотка пачки, показаного на фіг. 1, 3а, 3б, 4а, 4б, 5а й 5б; на фіг. 6б представлена заготівля, придатна для виготовлення зовнішнього корпуса пачки, показаного на фіг. 1, 2а, 2б, 4а, 4б, 5а і 5б; та на фіг. 6в представлена заготівля, придатна для виготовлення язичка, що прикріплюється всередині зовнішнього корпуса, як це показано на фіг. 5а й 5б. Докладний опис здійснення винаходу На фіг. 1 представлений перспективний вид пачки або впакування 1 пенального типу, відповідно до варіанта здійснення винаходу. Пачка 1 включає зовнішній корпус, показаний окремо на фіг. 2а й 2б, і внутрішній лоток 5, показаний окремо на фіг. 3а й 3б. Курильні вироби, наприклад сигарети, можуть бути поміщені у внутрішній лоток 5. На фіг. 2а представлений у перспективі вид позаду зовнішнього корпуса 3 з витягнутим внутрішнім лотком. На фіг. 2б представлений у перспективі вид попереду зовнішнього корпуса 3 з витягнутим внутрішнім лотком. На фіг. 3а представлений у перспективі внутрішній лоток 5 на виді попереду. На фіг. 3б представлений у перспективі внутрішній лоток 5 на виді позаду. Як показано на фіг. 1, 2а й 2б, зовнішній корпус 3 має у цілому прямокутну форму й включає передню велику панель 2, задню велику панель 4 і дві розташовані одна проти одної малі бічні панелі 6, 8. Зовнішній корпус 3 також включає нижню торцеву панель 10. Верхній кінець зовнішнього корпуса 3 (з протилежної сторони від нижньої торцевої панелі 10) відкритий, що дозволяє висунути внутрішній лоток 5 із зовнішнього корпуса 3. Виріз 12 у зовнішньому корпусі 3 проходить від відкритого кінця зовнішнього корпуса 3 донизу уздовж частини задньої великої панелі 4. Виріз 12 проходить навколо бічних країв задньої великої панелі 4 на обидві малі бічні панелі 6, 8. Виріз 12 оголює частину внутрішнього лотка 5 (як показано на фіг. 1), дозволяючи споживачеві захопити й витягнути внутрішній лоток 5 із відкритого кінця зовнішнього корпуса 3. У показаному варіанті здійснення, виріз 12 займає приблизно одну третину (за довжиною) задньої великої панелі 4 від верху панелі (від відкритого кінця) донизу вбік нижньої торцевої панелі 10. Виріз також займає приблизно дві третини (за шириною) кожної малої бічної панелі 6, 8, тобто, від задньої великої панелі 4 до передньої великої панелі 2. Варто мати на увазі, що в інших варіантах здійснення можливі інші форми й (або) розміри вирізу 12 у зовнішньому корпусі 3. Як показано на фіг. 3а й 3б, внутрішній лоток 5 має по суті прямокутну форму й включає панель 7 основи, дві розташовані одна проти одної бічні панелі 9, 11, і дві розташовані одна проти одної торцеві панелі, а саме, верхню торцеву панель 13 і нижню торцеву панель 15. Панель 17, що подовжує, відходить від нижнього торця кожної з бічних панелей 9, 11, і відгинається для з'єднання відповідної бічної панелі з нижньою торцевою панеллю 15. Коли внутрішній лоток 5 перебуває всередині зовнішнього корпуса 3, і коли пачка 1 закрита, як це показано на фіг. 1, основа 7 висувного лотка 5 розташована паралельно задній великій стінці 4 зовнішнього корпуса 3 і прилягає до неї; бічні стінки 9 і 11 висувного лотка паралельні, відповідно, бічним панелям 8 і 6 зовнішнього корпуса 3 і прилягають до них; і нижня торцева панель 15 висувного лотка паралельна нижній торцевій панелі 10 зовнішнього корпуса й прилягає до неї. Крім того, у положенні, показаному на фіг. 1, верхня торцева панель 13 внутрішнього висувного лотка закриває пачку, запобігаючи випаданню вмісту. Як показано на фіг. 3а й 3б, у панелі 7 основи внутрішнього висувного лотка зроблений проріз 19. Проріз 19 проходить у панель 7 основи від краю, утвореного нижньою торцевою панеллю 15 і панеллю 7 основи. Проріз 19 проходить за панеллю 7 основи нагору до частини її висоти (приблизно на одну третину довжини) до верхнього кінця панелі 13. Проріз 19 розташований по суті посередині панелі 7 основи за її шириною, і займає приблизно дві третини ширини панелі 7 основи (між розташованими одна проти одної бічними стінками 9 і 11). Проріз 19, разом з язичком (див. нижче) діє як стопорний механізм, що запобігає повному висуванню внутрішнього лотка 5 зі зовнішнього корпуса 3 при відкриванні пачки 1. 2 UA 104135 C2 У показаному варіанті здійснення, верхня торцева панель 13 має виїмку 20. Коли внутрішній лоток 5 перебуває повністю всередині зовнішнього корпуса 3 (як показано на фіг. 1), виїмка 20 дає споживачеві додаткову можливість (зокрема, завдяки зазору між торцевою панеллю 13 внутрішнього висувного лотка 5 і передньою великою панеллю 2 зовнішнього корпуса 3) для захоплення й витягування внутрішнього лотка 5 крізь відкритий кінець зовнішнього корпуса 3. Таким чином, у показаному варіанті здійснення, споживач може відкрити пачку 1 витяганням внутрішнього лотка 5 зі зовнішнього корпуса 3. Для цього треба потягнути за верхню торцеву панель 13 через виїмку 20 і (або) захопити оголену поверхню на основі 7 і бічні панелі 9, 11 внутрішнього лотка 5. Для того, щоб закрити пачку 1, споживач прикладає тиск до зовнішньої поверхні верхньої торцевої панелі 13 внутрішнього лотка 5, щоб всунути внутрішній лоток 5 назад у зовнішній корпус 3. Закрите положення досягається, коли стінка 15 днища внутрішнього лотка 5 упирається у нижню торцеву панель 10 зовнішнього корпуса 3 (перешкоджаючи тим самим подальшому просуванню у цьому напрямку). На фіг. 4а й 4б представлені, відповідно, види позаду й попереду пачки 1, коли внутрішній лоток 5 частково висунутий зі зовнішнього корпуса 3. Пачка включає стопорний механізм для обмеження висування внутрішнього лотка 5 зі зовнішнього корпуса 3 на відстань, показану на фіг. 4а й 4б. У представленому положенні, внутрішній лоток висунутий приблизно на 40% тобто, внутрішній лоток зміщений зі закритого положення, показаного на фіг. 1, на відстань, що відповідає приблизно 40% довжини внутрішнього лотка. На фіг. 5а й 5б схематично показані види попереду зібраної пачки 1. Зовнішній корпус 3 зображений пунктирними лініями (показаний прозорим) для того, щоб показати стопорний механізм, який використовується для керування зсувом внутрішнього висувного лотка 5 зі зовнішнього корпуса 3. На фіг. 5а пачка 1 закрита (як на фіг. 1), у той час як на фіг. 5б пачка відкрита (як на фіг. 4а й 4б). У стопорному механізмі, що служить для обмеження зсуву внутрішнього висувного лотка 5 зі зовнішнього корпуса, використовується взаємодія між язичком 21 і прорізом 19. Для ясності, ті частини язичка 21, які закриті бічною стінкою 9 або нижньою торцевою панеллю 15, показані пунктирними лініями на фіг. 5а й 5б (для того, щоб показати конфігурацію язичка 21 у цілому). Як показано на фіг. 5а й 5б, язичок 21 може мати по суті Т-подібну форму й включати широку частину 24 і вузьку частину 23. Вузька частина 23 прикріплена одним (нижнім) кінцем до зовнішнього корпуса 3. Зокрема, цей нижній кінець вузької частини прикріплений до краю, що утворений стиком задньої великої панелі 4 і нижньої торцевої панелі 10 зовнішнього корпуса 3. В одному варіанті здійснення, вузька частина 23 включає кінцеву область 25, показану на фіг. 6в (з протилежної щодо широкої частини 24 сторони), яка відгинається паралельно нижній торцевій панелі 10 зовнішнього корпуса 3 (і приклеюється до неї). Протилежний (верхній) кінець вузької частини 23 прикріплений до (поперечної) широкої частини 24. Вузька частина 23 вужче, ніж широка частина 24 (ширина визначається уздовж напрямку поперек розташованих одна проти одної бічних панелей 6 і 8). Вузька частина 23 язичка 21 проходить крізь отвір 19 так, що широка частина 24 розташовується всередині лотка внутрішньої коробки - тобто, між основою 7 внутрішньої висувної коробки й передньою великою панеллю 2 зовнішнього корпуса 3. Нижня кінцева область вузької частини, навпроти, розташована зовні лотка внутрішньої коробки - тобто, між стінкою 15 днища внутрішньої коробки й нижньою торцевою панеллю 10 зовнішнього корпуса 3 (як згадувалося вище, до неї прикріплена вузька частина 23). Розміри прорізу 19 вибрані так, щоб він був (злегка) ширше, ніж вузька частина 23, але вже широкої частини 24. Така конструкція дозволяє внутрішньому лотку 5 безперешкодно ковзати у напрямку від закритого кінця 10 до відкритого кінця зовнішнього корпуса 3, щоб можна було відкрити пачку. Коли пачка відкрита, проріз 19 переміщається щодо вузької частини 23 (тобто, вузька частина 23 рухається крізь проріз 19). Коли ж досягнуте положення, показане на фіг. 5б, подальше висування внутрішнього лотка 5 зі зовнішнього корпуса запобігається. Зокрема, у цьому положенні нижній край прорізу 19 (тобто, край, утворений нижньою торцевою панеллю 15) досягає нижнього краю широкої частини 24 і впирається у неї. Оскільки широка частина 24 ширше вузької частини 23, і також ширше прорізу 19, далі висуватися зі зовнішнього корпуса 3 внутрішній лоток 5 не може. Повинно бути зрозуміло, що хоча нижній край прорізу 19 діє як стопорний механізм, верхній край прорізу (тобто, край, що перебуває ближче до верхньої торцевої панелі 13) не утворює частини стопорного механізму. Відповідно, форма й положення цього краю не дуже критичні. Наприклад, цей верхній край може перебувати багато ближче до нижнього краю (так, що проріз 19 перетворюється у відносно вузький проріз або щілину). Для фахівця повинно бути зрозуміло, що для формування стопорного механізму можуть бути використані язичок 21 і проріз 19 з 3 UA 104135 C2 іншими, які відрізняються формами або розмірами. Ці зміни можуть бути використані (крім іншого) для регулювання максимально можливого висування внутрішнього лотка зі зовнішнього корпуса. Можуть бути використані язичок і проріз іншої форми. Наприклад, язичок може мати Lподібну форму, коли широка частина збільшується у поперечному напрямку тільки з однієї сторони. В альтернативному варіанті, широка частина язичка може мати стрілоподібну форму, півкола або еліпса. Крім того, язичок може включати дві у цілому паралельні рознесені вузькі частини, введені у відповідні прорізи у внутрішньому лотку й перекриті з'єднуючою їх широкою частиною язичка. На фіг. 6а показана заготівля 50, придатна для виготовлення внутрішнього лотка 5, показаного на фіг. 1, 2а, 2б, 4а, 4б, 5а й 5б, відповідно до одного варіанта здійснення винаходу. Заготівля 50 включає першу панель 51 з'єднану за нижнім краєм рильованою лінією F10 згину з другою панеллю 52. Перша панель 51 відгинається щодо другої панелі 52 для формування торцевої панелі 13. Крізь рильовану лінію F10 згину зроблений отвір 502, що захоплює першу й другу панелі 51, 52. Коли внутрішній каркас 5 складений, перша панель 51 загинається назад до другої панелі 52 уздовж лінії F10 згину, у результаті чого отвір 502 утворює виїмку 20 у верхній панелі 13 внутрішнього каркаса 5. Складання першої й другої панелей створює округлений міцний край для верхньої торцевої панелі 13. Друга панель 52 з'єднана рильованою лінією F11 згину з третьою панеллю 53, що визначає панель 7 основи внутрішнього лотка 5. Третя панель 53 з'єднана рильованою лінією F12 згину з четвертою панеллю 54, що визначає нижню торцеву панель 15 внутрішнього лотка 5. Описаний раніше отвір або проріз 19 прорізаний крізь третю панель 53. Лінії F10, F11 і F12 згину паралельні одна одній. Третя панель 53 з'єднана рильованою лінією F13 згину з п'ятою панеллю 55 і рильованою лінією F14 згину з шостою панеллю 56. Лінія F14 згину паралельна лінії F15 згину. П'ята панель 55 і шоста панель 56 визначають, відповідно, розташовані одна проти одної бічні панелі 9, 11 внутрішнього лотка 5. Сьома панель 57 і восьма панель 58 з'єднані рильованими лініями F15 і F16 згину, відповідно, з п'ятою й шостою панелями 55, 56. Сьома й восьма панелі 57, 58 перекриваються з внутрішньою поверхнею другої панелі 54 (нижня торцева панель 15 внутрішнього лотка 5), прикріплюючи тим самим бічні панелі 9, 11 внутрішнього лотка 5 до нижньої торцевої панелі 15 внутрішнього лотка 5. Дев'ята панель 59 і десята панель 60 з'єднані рильованими лініями F17 і F18 згину, відповідно, з п'ятою й шостою панелями 55, 56. Дев'ята й десята панелі 59, 60 кожна затиснута між першою й другою панелями 51, 52 (коли вони складені одна з одною), з'єднуючи бічні панелі 9, 11 з верхньою торцевою панеллю 13 внутрішнього лотка 5. На фіг. 6б представлена заготівля 30, придатна для виготовлення зовнішнього корпуса 3, показаного на фіг. 1, 2а, 2б, 4а, 4б, 5а й 5б, відповідно до одного варіанта здійснення винаходу. Заготівля 30 включає першу панель 31, що визначає задню велику панель 4 зовнішнього корпуса 3. Перша панель 31 з'єднана рильованою лінією F1 згину за нижнім краєм із другою панеллю 32, що формує закритий кінець 10 зовнішнього корпуса 3. Друга панель 32 з'єднана рильованою лінією F2 згину з третьою панеллю 33, що формує передню велику панель 2 на зовнішньому корпусі 3. Третя панель 33 з'єднана за своїм нижнім краєм рильованою лінією F3 згину з четвертою панеллю 34, що визначає панель твердості на відкритому кінці зовнішнього корпуса 3 (при складанні, четверта панель відгинається назад на третю панель, утворюючи округлений і зміцнений край). Лінії F1, F2 і F3 згину паралельні одна одній. Перша панель 31 з'єднана рильованою лінією F4 згину з п'ятою панеллю 35 і рильованою лінією F5 згину з шостою панеллю 36. Лінія F4 згину паралельна лінії F5 згину, і п'ята панель 35 і шоста панель 36 визначають, відповідно, розташовані одна проти одної панелі 8 і 6 зовнішнього корпуса 3. Сьома панель 37 і восьма панель 38 з'єднані, відповідно, рильованими лініями F6 і F7 згину з п'ятою й шостою панелями 35, 36. У складеній пачці, сьома й восьма панелі 37, 38 перекриваються з внутрішньою поверхнею другої панелі 32 (нижня панель 10 зовнішнього корпуса 3), прикріплюючи тим самим бічні панелі 6, 8 зовнішнього корпуса 3 до нижньої панелі 10 (закритий кінець) зовнішнього корпуса 3. Дев'ята панель 39 і десята панель 40, відповідно, з'єднані рильованими областями S1, S2 з третьою панеллю 33. У складеному зовнішньому корпусі 3, кожна з рильованих областей S1, S2 визначає округлений край на лицьовій частині зовнішнього корпуса 3. У складеному зовнішньому корпусі 3, дев'ята панель 39 перекривається з п'ятою панеллю 35, а десята панель 40 перекривається з шостою панеллю 36, формуючи, відповідно, розташовані одна проти одної бічні панелі 8 і 6 зовнішнього корпуса 3. 4 UA 104135 C2 На фіг. 6в показана заготівля для язичка 21, відповідно до одного варіанта здійснення винаходу. Язичок 21 включає вузьку частину 23 і широку частину 24. Вузька частина 23 включає рильовану лінію F20 згину для визначення нижньої панелі або кінцевої області 25. У зібраній пачці, кінцева область 25 паралельна (і прикріплена до) внутрішньої поверхні панелі 10 закритого кінця зовнішнього корпуса 3. В одному варіанті здійснення, описана тут пачка має відносно малу товщину, у порівнянні зі звичайними пачками з відкидною кришкою. Наприклад, зовнішній корпус має приблизно наступні розміри: довжина (від верху до днища): 86 мм ширина (від однієї бічної панелі до іншої бічної панелі): 59 мм глибина (від передньої поверхні до задньої): 12 мм. Таку тонку пачку, тобто, з малим розміром за глибиною, зробити відносно важко у рамках традиційної конфігурації коробки з відкидною кришкою через можливі перешкоди відкриванню кришки. Відповідно, ці розміри добре пристосовані для пачок пенального типу. У показаному варіанті, передні краї зовнішнього корпуса 3 округлені, у той час як задні краї зовнішнього корпуса 3 (і відповідні краї внутрішнього лотка 5) загострені. Варто розуміти, що в інших варіантах здійснення, краї зовнішнього корпуса 3 і внутрішнього лотка 5 можуть мати будь-яку придатну форму, наприклад, округлені, гострі або зі скошеною крайкою. Фахівцеві буде зрозуміло, що в описаних вище варіантах здійснення можуть бути зроблені різні модифікації, і хоча винахід був описаний на прикладі тонкої пачки сигарет, він може бути здійснений у будь-якій конфігурації звичайної пачки або коробки для сигарет або аналогічних курильних виробів, наприклад, стандартних прямокутних пачках, пачках на двадцять, десять виробів або іншого розміру. У даному описі мається на увазі, що термін пачка також включає й картонну коробку. Крім того, стопорний механізм може бути розташований на інших сторонах пачки. Наприклад, два прорізи можуть бути сформовані у внутрішньому лотку в основі, сполученими із протилежними бічними стінками 9, 11, причому широкі частини відповідних язичків перекриваються з бічними стінками, а вузькі частини проходять крізь прорізи й прикріплені до зовнішнього корпуса своїми нижніми кінцями. Для спрощення відкривання пачки, проріз може бути зроблений у нижній торцевій панелі 10 і (або) задній великій панелі 4 зовнішнього корпуса 3, для того, щоб користувач міг вручну висунути внутрішній лоток нагору до його зупинки стопорним механізмом у заданої межі. Відповідно, область домагань даного винаходу визначена прикладеною формулою та її еквівалентами. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 1. Пачка для курильних виробів, що включає зовнішній корпус, що має розташовані одна проти одної передню й задню великі панелі, дві розташовані одна проти одної малі бічні панелі й розташовані один проти одного перший і другий кінці, з яких перший кінець відкритий, а другий кінець закритий, внутрішній лоток, що розміщений всередині зовнішнього корпуса з можливістю ковзання уздовж поздовжньої осі, що проходить між першим і другим кінцями зовнішнього корпуса так, щоб висуватися з першого кінця зовнішнього корпуса, і в якому сформований проріз, і язичок, що має широку частину, ширина якої більше згаданого прорізу, і вузьку частину, яка прикріплена крізь проріз до другого кінця зовнішнього корпуса, причому проріз і язичок утворюють стопорний механізм для запобігання висуванню внутрішнього лотка з першого кінця зовнішнього корпуса далі встановленої межі. 2. Пачка за п. 1, в якій внутрішній лоток включає основу, що прилягає до задньої великої панелі зовнішнього корпуса й паралельна їй, і проріз сформований в основі. 3. Пачка за одним з пп. 1 або 2, в якій язичок має по суті Т-подібну форму. 4. Пачка за будь-яким із попередніх пунктів, в якій вузька частина включає кінцеву область, що відігнута паралельно другому кінцю зовнішнього корпуса й прикріплена до нього. 5. Пачка за будь-яким із попередніх пунктів, в якій проріз перебуває посередині між розташованими одна проти одної малими бічними панелями зовнішнього корпуса. 6. Пачка за будь-яким із попередніх пунктів, в якій проріз проходить від нижнього краю основи внутрішнього лотка, що прилягає до другого кінця зовнішнього корпуса при закритій пачці. 7. Пачка за будь-яким із попередніх пунктів, в якій зовнішній корпус включає виріз, що проходить від відкритого першого кінця зовнішнього корпуса донизу уздовж частини задньої великої панелі. 5 UA 104135 C2 5 10 15 8. Пачка за п. 7, в якій виріз у зовнішньому корпусі проходить за шириною задньої великої панелі й на розташовані одна проти одної малі бічні панелі. 9. Пачка за будь-яким із попередніх пунктів, що містить курильні вироби. 10. Комплект заготовок для формування пачки за будь-яким з пп. 1-9, який включає: першу плоску заготовку для формування зовнішнього корпуса, що включає ділянки панелі, які складаються за лініями згину для формування розташованих одна проти одної передньої і задньої великих панелей, і ділянки панелі, які складаються за лініями згину з формуванням двох розташованих одна проти одної малих бічних панелей, таким чином, що коли вони знаходяться у складеному стані, формуються розташовані один проти одного перший й другий кінець, з яких перший кінець відкритий, а другий кінець закритий, другу плоску заготовку, яка складається за лініями згину для формування внутрішнього лотка, що може ковзати уздовж поздовжньої осі зовнішнього корпуса між першим і другим кінцями зовнішнього корпуса, і в якій сформований проріз, і третю заготовку, яка визначає язичок, що має широку частину, ширина якої більше прорізу, і вузьку частину, ширина якої дозволяє їй ковзати всередині прорізу другої заготовки, причому проріз і язичок утворюють стопорний механізм, для запобігання висуванню внутрішнього лотка з першого кінця зовнішнього корпуса далі встановленої межі. 11. Спосіб виготовлення пачки за допомогою згинання заготовок за п. 10 для формування пачки за п. 1. 6 UA 104135 C2 7 UA 104135 C2 8 UA 104135 C2 9 UA 104135 C2 10 UA 104135 C2 11 UA 104135 C2 12 UA 104135 C2 13 UA 104135 C2 14 UA 104135 C2 15 UA 104135 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
