Циліндровий замок підвищенної секретності з відповідними ключами

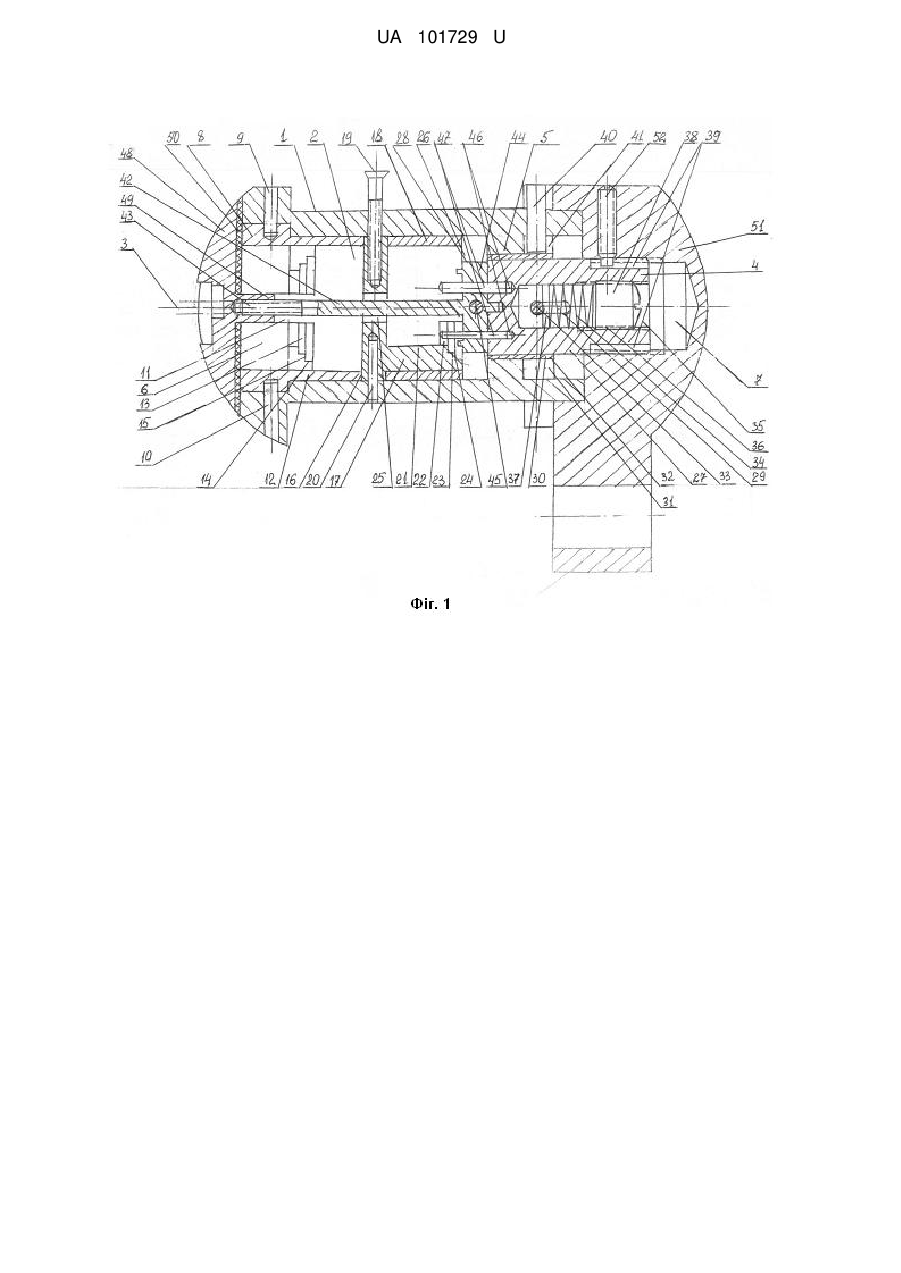

Реферат: Циліндровий замок підвищеної секретності з відповідними ключами містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка, виконаний у вигляді поворотного ключа. Корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор жорстко закріплений з корпусом паралельно з стінкою перегородки зі сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має щонайменше два поздовжніх пази, в запірну частину корпусу додатково введені втулка, перша і друга вставки, кожна із яких жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, внутрішні стінки, якого мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок, що розміщені у зоні дна циліндрового стакана першої вставки і у зоні входу циліндрового стакана другої вставки, перша та друга вставки із зовнішньої торцевої сторони мають наскрізні замкові шпари для входу ключа для циліндрового замка. UA 101729 U (54) ЦИЛІНДРОВИЙ ЗАМОК ПІДВИЩЕННОЇ СЕКРЕТНОСТІ З ВІДПОВІДНИМИ КЛЮЧАМИ UA 101729 U UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічних пристроїв для замикання, зокрема до циліндрових замків підвищенної секретності з відповідними ключами і може бути використана у різних галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу особливо на об'єктах з підвищеним режимом секретності або на об'єктах обмеженого доступу, наприклад у банківських установах для комірок (сейфів). Відомі циліндрові замки, які в побуті позначені як "англійські" замки, що набули широкого застосування серед споживачів (Гоберман Г.Е., Бычков В.И., "Замки и скобяные приборы", М., 1962). В таких відомих замкових обладнаннях як пристрій, що декодує та блокує, застосовується циліндровий механізм. Переважно такий механізм складається безпосередньо з циліндрового замка, виконаного у вигляді зібраної головки, яка в свою чергу складається із ротора з пазами чи порожнинами, в яких розташовані декодувальні елементи. Такі елементи переважно є рухомими, вони примикають до поверхонь нерухомого ротора відносно корпусу замка, блокувального пристрою чи вузла з пазами, чи порожнинами для розміщення і руху в них елементів, що декодують, чи навіть елементів обманних, які можуть переміщуватися в пазах і порожнинах ротора, чи блокувального вузла замка. Завдяки введенню штатного ключа елементи, що декодують під впливом елементів ключа, що кодують, здійснюють у відповідності з елементами на ньому поздовжні та поперечні переміщення відносно рухомого елемента ротора і елемента, що блокує таким чином, щоб жоден із елементів, що декодують, не перебував одночасно в тілі ротора і вузла, що блокує (наприклад корпусу). В цьому випадку сполучення за рахунок механічного з'єднання ротора і вузла, що блокує, буде відповідне кодуванню і ключ разом із поворотним елементом ротором може бути провернутим і повертається вільно. Далі поворотний і обертальний момент від дії зусилля господаря на ключ через ротор передається до виконавчих вузлів замка. Якщо ж буде застосований нештатний ключ або будь-яка відмикачка, яка має іншу геометричну складову кодування, відмінну від геометрії штатного ключа, тобто, на елементи ротора, що декодують будуть здійснюватись ненормовані впливи і їх переміщення, навіть хоча б одного із них, і, якщо ключ залишається одночасно і в тілі ротора і/або від вузла, що блокує, здійснюється якийсь інший несанкціонований вплив, - тим самим забезпечуючи відмінний від нормального механічний зв'язок між ними, то в цьому випадку рух ротора буде заблокованим. Суттєвими недоліками, відомих конструкцій циліндрових замків є недостатня надійність, низький рівень секретності та низька стійкість проти несанкціонованого проникнення, так як зусилля, що блокує, передається через окремі рухомі елементи, що декодують. І тому, якщо будуть використані відмички з матеріалів високої стійкості, і якщо також будуть прикладені значні зусилля до них, елементи, що декодують, або порожнини, в яких відмички переміщуватимуться, будуть зруйнованими, а замок буде розблокованим, що забезпечить можливість несанкціонованого відкривання та доступу в приміщення. Для підвищення стійкості блокування відомих циліндрових замків їх вузли виготовляють із спеціальних матеріалів, що, з одного боку значно ускладнює виробництво, а з іншого - збільшує ціну, що в підсумку такі замки будуть надто дорогими. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою вибрана конструкція циліндричний замок з корпусом циліндра і ключ англійського замка для циліндричного замка (патент на винахід України № 102262, МПК (2013.01) Е05В 27/02, Е05В 27/02, (2006.01), Е05В 19/00), який виконаний з личинкою і корпусом, в якому передбачені підпружинені блокувальні штифти, які містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на кінці, що виступає в канал для ключа як зчитувальні виступи, які тонші, ніж діаметр штифта личинки, і спрямовані в поздовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають зчитувальні виступи, які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів на вузькому боці - вузьких боках ключа, в якому щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них пружно підтиснутими серединними штифтами, причому серединні штифти мають зчитувальні кулачки, що виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів на краї, або на краях вузького боку/вузьких боків ключа, причому віддалення зчитувальних кулачків від діаметральної площини більше, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. 1 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 60 Загалом конструкція відомого пристрою аналога має корпус у вигляді циліндра, у якому здійснюється декодування при введенні закодованого конструктивно ключа і ключ з відмінностями, які повторюють декодувальні застосування кодувань конструктивними елементами ключа як по відповідних бокових площинах, так і по їх торцевих частках тіла ключа. Серед значних переваг такого пристрою є збільшення варіаційних можливостей кодування як замка, так і ключа, який завдяки застосуванню загальновідомих елементів забезпечує більші варіаційні можливості при кодуванні ключа. При цьому у відомій конструкції підвищена і експлуатаційна надійність (секретна здатність). В той же час дана відома конструкція має такий суттєвий недолік, як складність конструктивних елементів, що в довгостроковому застосуванні призводить до зносу конструктивних елементів. Таким чином, в елементах мінімізованих конструктивних елементів з'являються непрогнозовані люфти. Тобто, виготовлення та експлуатація відомої конструкції не забезпечує низький рівень загальних витрат, саме тому, що вподовж невеликого строку використання таких конструкцій необхідно вилучати з циліндричного замка з корпусом циліндра саму головку замка, як таку, що не забезпечує його довгострокову працездатність і надійність. А при цьому також і загалом пристрій, який кодує, сам ключ, втрачає свою придатність подальшого використання, бо він також стає непридатним для цієї циліндричної головки і підлягає заміні. Найбільш близьким за технічною суттю до заявленого технічного рішення, вибраний як прототип, є циліндровий механізм замка (авторське свідоцтво СРСР № 1615300, кл. Е05В13/00, пріоритет від 09.01.89), у корпусі якого встановлені зовнішній і внутрішній сердечники, що блокуються підпружиненими, замикаючими штифтами і штовхачами, в ньому зовнішній сердечник зв'язаний з повідцем, а внутрішній сердечник - з додатковим повідцем, в кожному сердечнику з внутрішнього торця виконані заглиблення, які співвісні з сердечниками для розміщення вкладиша, торці якого слугують упорною площиною для ключа, при цьому циліндровий механізм замка оснащений додатковим повідцем, зв'язаним з іншим сердечником, вкладиш виконаний у вигляді циліндричного стержня і встановлений з можливістю повороту і взаємодії з ключем іншим торцем при відмиканні зсередини, при цьому упорна площадка для ключа утворена торцями вкладиша. Для приводу в дію механізм відомого циліндрового замка використовують так звані "англійські" ключі, переважно, виконані у вигляді поворотного ключа з плоскими боками і має вирізи різної глибини на його торці, які складають кодову комбінацію секретів, які відповідають виступам штифтів механізму замка. Якщо такий ключ вставлений в замкову шпару, місця розрізів співпадають з поверхнями торців штифтів, так що він може вільно повертатися для приводу в дію пристроїв замка для забезпечення виходу засува із корпусу замка. В тому разі, якщо місця розрізів не співпадають з поверхнями торців штифтів, поворот ключа блокується. Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється, є: циліндровий замок, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка, виконаний у вигляді поворотного ключа. Суттєвим недоліком цього циліндрового механізму замка є можливість прямого несанкціонованого доступу до механізму відкривання замка через замкову шпару, в результаті чого можливий підбор ключа через обмежену кількість підпружинених штифтів і їх значний конструктивний розмір в діаметрі. Дана конструкція циліндрового механізму замка має низький рівень секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замка. Зокрема у конструкції, яка розглядається як прототип, режим секретності фактично обмежується кількістю вирізів ключа та їх геометричними розмірами або формою. Також слід вважати недоліком конструкції прототипу і наявність декількох пружин, які найчастіше всього піддаються механічній деформації та корозії у вологій атмосфері, що веде до затирань, заклинювання штифтів та до заклинювання безпосередньо самого замка і відповідно до припинення нормального функціонування механізму. Тобто, використання такої конструкції циліндрового механізму замка в агресивних середовищах та в оточуючому просторі ззовні будівель обмежена, а робота такої конструкції замка безпосередньо в агресивних середовищах може бути тільки короткочасною. Таким чином, загальними недоліками традиційно використовуваних замків є те, що незалежно від того, скільки замкових кодувальних елементів чи механізмів міститься в замку, все одно усі замкові щілини розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними, для них є можливість потрапляння в щілини будь-яких предметів, сміття, яким 2 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 60 може бути засміченим сам канал щілини, в яку вставляється кодувальний пристрій, що виконаний у вигляді ключа. Для професійного зломщика не складає великих труднощів розкрити замковий механізм, тому що для нього взагалі не важливо, в якій послідовності йому це робити розкриття замка та відкривання дверей і йому окрім надійності самого замкового механізму більше ніщо не заважає. Тому, для підвищення надійності замка будь-якої конструкції та застосування найвизначнішим, найголовнішим є підвищення його надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищення надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. В основу корисної моделі поставлена задача удосконалення циліндрового замка з відповідними ключами, у яких за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня секретності шляхом повного закриття прямого несанкціонованого доступу до механізмів відкривання/закривання замка і збільшення кількості елементів, що кодують та декодують та підвищення надійності роботи замка в агресивних середовищах, - створити циліндровий замок, який виключає вищевказані недоліки, зменшує можливість несанкціонованого доступу, шляхом усунення можливості несанкціонованого прямого доступу через замкову шпару для входу ключа до механізму відмикання як за рахунок кодування кутом повороту ключа, так і за рахунок використання елементів циліндрового замка та відповідних ключів, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та більшою мірою забезпечує підвищення захисту від злому. Поставлену задачу вирішено новими технічними рішеннями заявленої конструкції циліндрового замка підвищеної секретності з відповідними ключами, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка виконаний у вигляді поворотного ключа, відповідно до корисної моделі, корпус, розділений перегородкою на дві частини, одна з яких є запірною, а друга - виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно зі стінкою перегородки зі сторони виконавчої частини, головка упорної втулки із зовнішньої сторони має щонайменше два поздовжніх пази, в запірну частину корпусу додатково введені втулка, перша і друга вставки, кожна із яких жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, внутрішні стінки, якого мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок, що розміщені біля дна циліндрового стакана першої вставки і біля входу циліндрового стакана другої вставки, перша та друга вставки із зовнішньої торцевої сторони мають наскрізні замкові шпари для входу ключа для циліндрового замка, зовнішні стінки втулки та першої вставки суміщені з внутрішньою поверхнею поздовжнього каналу запірної частини корпусу, а зовнішні стінки другої вставки суміщені з внутрішніми стінками втулки, торцева частина першої вставки установлена в упор із зовнішньою торцевою стороною другої вставки, поворотний вал складається із головки та циліндрового бурта, головка поворотного вала розміщена у запірній частині корпусу між внутрішніми торцями втулки і другої вставки і перегородкою, і має паз з торцевої сторони, додатково введені кришка з пустотілим циліндровим виступом з внутрішньою різьбою з одної сторони і з щонайменше одним отвором з ексцентрично зміщеною віссю відносно до центральної осі з другої сторони та напрямна ключа, що має округлений штир з різьбою на вільному кінці для різьбового з'єднання з кришкою, установлений через замкові шпари першої і другої вставок зі сторони запірної частини корпусу і хвостову частину, яка має щонайменше один виступ з внутрішньої торцевої частини та жорстко закріплена у пазу головки поворотного вала, з торцевої сторони головки поворотного вала через щонайменше один отвір напрямної ключа установлений щонайменше один штифт для зчеплення ключа і поворотного вала, циліндровий бурт поворотного вала установлений у виконавчу частину корпусу і має наскрізний поздовжній паз, упорна втулка установлена на бокову поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу і з можливістю поздовжнього переміщення, запірний вузол розміщений з внутрішньої торцевої сторони корпусу співвісно центральній осі і складається із стійки та запора, що має торці для упору штифта-фіксатора і який співвісно і жорстко зафіксований з поворотним валом з можливістю обертання з ним відносно центральної осі, ключ для циліндрового замка підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і щонайменше одним захватом Г-подібної форми на другому кінці, причому захват при вигляді зверху зі сторони рукоятки має прямокутну форму з округленим краєм, на плечі захват має щонайменше один виступ у вигляді сходинки, край якого паралельний округленому краю захвату, причому розміри виступів за висотою та шириною вибрані відповідно до розмірів 3 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 висоти та товщини щонайменше одного кільцевого заглиблення циліндрових стаканів першої та другої вставок замка, захват має щонайменше один наскрізний отвір, вісь якого паралельна центральній осі ключа, а діаметр отвору та місцерозташування вибрані відповідно до діаметра та місцерозташування щонайменше одного штифта для зчеплення ключа і поворотного вала замка, з торцевої сторони плеча захват має паз з краями, паралельними округленому краю захвата, причому розміри паза за глибиною та шириною вибрані відповідно до розмірів висоти та товщини виступу напрямної ключа, а розмір розміщення паза від центральної осі вибраний відповідно розміру розміщення виступу до центральної осі напрямної ключа, захват має щонайменше один виступ, форма та розміри торця якого співпадає з формою та розмірами паза головки поворотного вала, що забезпечує можливість його переміщення в паз до упору у перегородку зі сторони запірної частини корпусу при відкриванні замка і переміщення до виходу із паза після закривання замка, виступ захвата має напівкільцевий упор з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта упорної втулки та довжиною поздовжнього хода упорної втулки до повного виходу із зачеплення щонайменше одного паза головки упорної втулки і щонайменше одного штифта-фіксатора, додатково введений ключ для кришки, який складається із корпусу з рукояткою на одному кінці і щонайменше одним циліндром з ексцентрично зміщеноювіссю відповідно до центральної осі, причому розміри висоти та діаметра щонайменше одного циліндра та кут ексцентричного зміщення його осі вибрані відповідно до глибини, діаметра щонайменше одного отвору та кута ексцентричного зміщення його осі. Циліндровий замок підвищеної секретності з відповідними ключами, відповідно до корисної моделі, має штифт установлений перпендикулярно центральній осі корпусу через бурт упорної втулки та наскрізний поздовжній паз циліндрового бурта поворотного вала з можливістю поздовжнього переміщення вищевказаного штифта в наскрізному поздовжньому пазу, причому довжина цього переміщення обмежена довжиною наскрізного поздовжнього паза, упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена в свердлення з різьбою, виконане з торця поворотного вала, між додатково введеною п'ятою з упором у штифт упорної втулки та гвинтом, установленим в свердлення з різьбою з можливістю регулювання зусилля пружини за допомогою різьбового з'єднання, на зовнішній поверхні циліндрового бурта з торця поворотного вала виконані чотири пази під кутом 90° з різьбою, запор зафіксований додатково введеним щонайменше одним гвинтом типу гужон, установленим перпендикулярно центральній осі до упору в один із вищевказаних пазів циліндрового бурта поворотного вала. Циліндровий замок підвищенної секретності з відповідними ключами, відповідно до корисної моделі, має хвостову частину напрямної ключа жорстко з'єднану з головкою поворотного вала штифтом і щонайменше одне кільцеве заглиблення на внутрішніх стінках циліндрових стаканів першої та другої вставок виконане секторно. З суті заявленого технічного рішення визначальною особливістю застосування циліндрового замка підвищеної секретності з відповідними ключами є те, що його конструкція "англійської" конструкції головок замінена на конструкцію, яка основана на принципі кодування за рахунок взаємодії кодових елементів деталей замка та їх окремих часток і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування замка, що визначає його секретність в основному є: - розміщення механізмів закривання/відкривання замка та елементів зчеплення ключа та поворотного вала в зоні повністю закритою від несанкціонованого доступу, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ до поворотних деталей механізму замка; - кут повороту поворотного вала з запором; - геометричні параметри та взаємне розташування деталей механізму замка або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа, зокрема: діаметри та взаємне розташування осі щонайменше одного наскрізного отвору ключа та щонайменше одного штифта для зчеплення ключа і поворотного вала; внутрішній і зовнішній діаметр бурта упорної втулки та її довжина ходу та відповідно розміри ширини і висоти напівкільцевих упорів захвату ключа; розміри щонайменше одного кільцевого заглиблення у вигляді проточок і розточок першої та другої вставок, їх кількість, форма і місцерозташування та відповідно розміри виступів у вигляді сходинок ключа для циліндрового замка, їх кількість, форма, місце розташування та розміри; форма та розміри торця виступу захвату ключа для циліндрового ключа та відповідно форма та розміри паза головки поворотного вала; 4 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 місце розташування та розміри щонайменше одного штифта-фіксатора та відповідно місце розташування та розміри паза головки упорної втулки; діаметр напрямної ключа; взаємне розташування наскрізних замкових шпарин ключа; радіус скруглення, висота та місце розташування виступу на напрямній ключа, їх кількість та відповідно радіус скруглення, глибина та місце розташування паза захвату ключа для циліндрового замка та їх кількість; кількість циліндрів ключа для кришки, їх розміри висоти та діаметра та кути ексцентричного зміщення осей та відповідно кількість отворів глибини, діаметра отворів та кути ексцентричного зміщення їх осей. Завдяки цьому усунене несанкціоноване втручання без застосування відповідних ключей і обертання поворотного вала і відповідно запора, оскільки цей поворотний вал не може вільно обертатись навколо центральної осі без вставлення в нього відповідного штатного ключа, повороту спочатку на наперед заданий кут для приведення у взаємодію вищевказаних кодових елементів замка та декодових елементів ключа, що забезпечує суміщення наскрізних отворів захвату ключа та штифтів для зчеплення ключа і поворотного вала та подальшого відкривання замка. Секретність замка, тобто кількість варіантів ключа залежить від зміни кількості та характерних конструктивних геометричних розмірів, взаємного розташування та форми кодових елементів замка і декодових елементів ключа. При цьому слід приймати до уваги довжину хода упорної втулки та інші вищевказані елементи взаємодії механізму замка і ключа. Відхилення щонайменше одного із цих розмірів або інших параметрів, наприклад, взаємного місцерозташування на відповідних ключах, від відповідних розмірів або інших параметрів циліндрового замка не дозволить відкрити замок. З урахуванням того, що таких розмірів та комбінацій інших параметрів циліндрового замка та відповідних ключей в даній конструкції більше двадцяти (а при бажанні можливо зробити набагато більше), то варіантів секретності замка і відповідних ключей може складати декілька мільйонів. Указані ознаки складають суть корисної моделі. Сукупність ознак, що приведена у формулі корисної моделі, повною мірою забезпечує можливість досягнення поставленої задачі. Нижче приводиться опис запропонованого циліндрового замка підвищеної секретності з відповідними ключами, який пояснюється кресленнями, де на Фіг. 1 зображений подовжній переріз циліндрового замка. На Фіг. 2 зображений подовжній переріз корпусу циліндрового замка. На Фіг. 3 зображені подовжній переріз та вигляд з торця поворотного вала циліндрового замка. На Фіг. 4 зображений подовжній переріз та вигляд з торця упорної втулки. На Фіг. 5 зображений подовжній переріз та вигляд з торця напрямної ключа циліндрового замка. На Фіг. 6 зображені зовнішній вигляд запірного вузла: запор та його поперечний переріз і стійка. На Фіг. 7 зображені поперечний та подовжній перерізи, зверху та знизу ключа циліндрового замка підвищеної секретності. На Фіг. 8 зображені подовжній переріз заготівки першої вставки та види з обох торців вставки після металообробки та позиції (1-2) ключа циліндрового замка при закритті/відкритті замка (контур ключа заштрихований). На Фіг. 9 зображені подовжній переріз заготівки другої вставки та види з обох торців вставки після металообробки та позиції (1-3) ключа циліндрового замка при закритті/відкритті замка (контур ключа заштрихований). На Фіг. 10 зображені вид збоку ключа для кришки та подовжній переріз кришки циліндрового замка. На Фіг. 11 зображений подовжній переріз циліндрового замка (другий варіант конкретного виконання). На Фіг. 12 зображені зовнішній вид запірного вузла: запор та його поперечний переріз і стійка (другий варіант конкретного виконання). На Фіг. 13 зображені подовжній переріз заготівки першої вставки та види з обох торців першої вставки після металообробки та позиції (1-2) ключа при закритті/відкритті замка (контур ключа заштрихований) (другий варіант конкретного виконання). 5 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 14 зображені подовжній переріз заготівки другої вставки та види з обох торців другої вставки після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований) (другий варіант конкретного виконання). На Фіг. 15 зображений подовжній і поперечний переріз та вид з торця напрямної ключа (другий варіант конкретного виконання). На Фіг. 16 зображені поперечний та подовжній перерізи, вид зверху та знизу ключа (другий варіант конкретного виконання). На Фіг. 17 зображений подовжній переріз та вид з торця упорної втулки. На Фіг. 18 зображений подовжній переріз кришки циліндрового замка. На Фіг. 19 зображені вид збоку ключа для кришки та вид з торця циліндрового замка. Дана корисна модель пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. Циліндровий замок підвищеної секретності з відповідними ключами, показаний на Фіг. 1, містить корпус 1 з поздовжнім каналом 2, виконаним симетрично центральній осі 3 корпусу 1, в якому установлений поворотний вал 4 з можливістю обертання. Корпус 1 розділений перегородкою 5 на запорну частину 6 і виконавчу частину 7. З зовнішньої торцевої сторони корпусу 1 поздовжнього каналу 2 установлена перша вставка 8, жорстко зафіксована до корпусу 1 штифтами 9 та 10. З зовнішньої торцевої сторони перша вставка 8 має наскрізну замкову шпару 11 для входу ключа. Перша вставка 8 виконана у вигляді циліндрового стакана 12, який вхідною стороною установлений в запірну частину 6, так що його зовнішні стінки суміщені з внутрішньою поверхнею поздовжнього каналу 2. На внутрішні стінки в зоні дна циліндрового стакана 12 першої вставки 8 за допомогою металообробки нанесені кільцеві заглиблення 13 у вигляді проточок 14 і розточок 15. В упор до торця 16 першої вставки 8 в запірній частині 6 установлена друга вставка 17, що спирається на втулку 18 і жорстко закріплена до корпуса 1 за допомогою гвинта 19 або штифта 20. Друга вставка 17 також виконана у вигляді циліндрового стакана 21, який вхідною стороною установлений в запірну частину 6, а зовнішні стінки якого суміщені з внутрішніми стінками втулки 18. На внутрішні стінки в зоні входу циліндрового стакана 21 другої вставки 17 за допомогою металообробки нанесені кільцеві заглиблення 22 у вигляді проточок 23 і розточок 24. З зовнішньої сторони друга вставка 17 має наскрізну замкову шпару 25 для входу ключа циліндрового замка підвищеної секретності. Поворотний вал 4 складається із головки 26 та циліндрового бурта 27. Головка 26 поворотного валу 4 розміщена у запірній частині 6 між внутрішніми торцями другої вставки 17 та втулки 18 з однієї сторони і перегородкою 5 з другої сторони і має паз 28 з торцевої сторони. Циліндровий бурт 27 поворотного вала 4 установлений у виконавчу частину 7 і має наскрізний поздовжній паз 29. На бокову поверхню циліндрового бурта 27 поворотного вала 4 установлена упорна втулка 30, що має головку 31 і бурт 32. Через бурт 32 упорної втулки 30 перпендикулярно центральній осі 3 корпусу 1 установлений штифт 33, який проходить через наскрізний поздовжній паз 29 циліндрового бурта 27 поворотного вала 4. Це забезпечує можливість поздовжнього переміщення упорної втулки 30 по поверхні циліндрового бурта 27 поворотного вала 4 з одночасною фіксацію її від довільного обертання. Довжина поздовжнього переміщення упорної втулки 30 обмежена поздовжньою довжиною наскрізного паза 29. Упорна втулка 30 підпружинена в осьовому напрямку пружиною 34, яка установлена в свердлення 35 з різьбою 36. Пружина 34 установлена між п'ятою 37 з упором у штифт 33 упорної втулки 30 та гвинтом 38, установленим у свердлення 35 з різьбою 36 з можливістю регулювання зусилля пружини 34 за допомогою різьбового з'єднання. На зовнішній поверхні циліндрового бурта 27 з торця поворотного вала 4 виконані чотири пази 39, розміщені під кутом 90° один до одного з різьбою. Паралельно зі стінкою перегородки 5 зі сторони виконавчої частини 7 корпусу 1 жорстко установлений штифт-фіксатор 40. Головка 31 упорної втулки 30 з внутрішньої сторони має поздовжні пази 41. В даному прикладі конкретної реалізації конструкції циліндрового замка підвищеної секретності з відповідними ключами (Фіг. 1) вибраний один штифт-фіксатор 40 і відповідно два поздовжніх пази 41 головки 31 упорної втулки 30. 6 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 Місце розташування та розміри штифта-фіксатора 40 відповідають місцю розташування та розмірам поздовжніх пазів 41 головки 31 упорної втулки 30. Діаметр штифта-фіксатора 40 та місце розташування відносно центральної осі 3 корпусу 1 та відповідно ширина і глибина поздовжніх пазів 41 та місце розташування відносно центральної осі 3 корпусу 1 є елементами, що визначають секретність замка. Зі сторони запірної частини 6 корпусу 1 установлена напрямна 42 ключа для циліндрового замка, що складається із округленого штиря 43 з різьбою на вільному кінці, направленого співвісно центральній осі 3 відповідно у наскрізну замкову шпару 11 першої вставки 8 і наскрізну замкову шпару 25 другої вставки 17 та хвостової частини 44, яка установлена у паз 28 головки 26 поворотного вала 4 і зафіксована з останнім за допомогою, наприклад, штифта 45. З торцевої сторони головки 26 поворотного вала 4 через щонайменше один отвір 46, що сформований у циліндровому бурті 27 поворотного вала 4 для щонайменше одного штифта 47 для зчеплення ключа для циліндрового замка і поворотного вала 4. В даному варіанті конкретного виконання (див. Фіг. 1) вибрані два отвори 46 і відповідно два штифти 47 для зчеплення ключа для циліндрового замка і поворотного вала 4. З зовнішньої торцевої сторони корпусу 1 співвісно центральній осі 3 розміщена кришка 48 напівсферичної форми з пустотілим циліндровим виступом 49 з внутрішньою різьбою з однієї сторони і двома отворами різних діаметрів, розміщених ступінчасто один за одним з ексцентрично зміщеною віссю відносно до центральної осі 3 з другої сторони. Кришка 48 призначена для герметичного закривання входу до замкової шпари 11 першої вставки 8 шляхом її нагвинчування по різьбі округленого штиря 43 напрямної 42 під дією відповідного ключа для кришки 48 до упору у прокладку 50, установленою між зовнішньою торцевою поверхнею першої вставки 8 і кришкою 48. З внутрішньої торцевої сторони корпусу 1 співвісно центральній осі 3 розміщений запірний вузол, що маг запор 51, який зафіксований з поворотним валом 4 за допомогою, наприклад, щонайменше одного гвинта 52 типу гужон, який установлений перпендикулярно центральній осі 3 до упору в один із пазів 39 циліндрового бурта 27 поворотного вала 4 між гілками різьби. Кількість гвинтів 52 типу гужон може бути збільшена, наприклад, до чотирьох, що може виходити із умов практичної доцільності. Поворотний вал 4 має можливість обертання разом з запором 51 відносно центральної осі 3 під дією відповідного ключа для циліндрового замка підвищеної секретності в режимі безпосереднього відкривання або закривання циліндрового замка. На Фіг. 2 зображений корпус 1 (показаний окремо без внутрішніх деталей механізму циліндрового замка). В одному із варіантів для фіксації циліндрового замка до дверей можливо використання гвинтів 19 або штифтів 20, що закріплюються в отворах 53 та 54 корпусу 1. Зі сторони виконавчої частини 7 корпусу 1 просвердлений отвір 55, осі яких паралельно стінці 56 перегородки 5. Отвір 56 призначений для установлення в ньому штифта-фіксатора 40 для фіксації в поздовжніх пазах 41 упорної втулки 30 для її повороту разом з поворотним валом 4 при відкриванні/закриванні замка. Для забезпечення жорсткої фіксації першої вставки 8 до корпусу 1 штифтами 9 та 10 передбачені отвори 57 та 58. На Фіг. 3 зображені подовжні перерізи та види з торця поворотного вала 4, що має головку 26, з торцевої сторони якої є паз 28 та циліндровий бурт 27, який на боковій поверхні має наскрізний поздовжній паз 29 для штифта 33. Через бокову поверхню головки 26 просвердлений наскрізний отвір 59, який перетинає паз 28 для установлення штифта 45 для фіксації у пазу 28 хвостової частини 44 напрямної 42 ключа з поворотним валом 4. У центрі циліндрового бурта 27 поворотного вала 4 зі сторони головки 26 є отвір 60, призначений для фіксації хвостової частини округленого штиря 43 напрямної 42 ключа. На Фіг. 4 зображений подовжній переріз та вигляд з торця упорної втулки 30, яка має два наскрізні отвори 61 для штифта 33, що з'єднує упорну втулку 30 та циліндровий бурт 27 поворотного вала 4. Головка 31 упорної втулки 30 з внутрішньої сторони має поздовжні пази 41, призначені для фіксації штифта-фіксатора 40. На Фіг. 5 зображений подовжній переріз та вигляд з торця напрямної 42 ключа для циліндрового замка з округленим штирем 43 для спрямованого відцентрування ключа. Хвостова частина 44 напрямної 42 ключа зафіксована у пазу 28 головки 26 поворотного вала 4, а хвостова частина 62 округленого штиря 43 зафіксована в отворі 60 циліндрового бурта 27 поворотного вала 4. Хвостова частина 44 напрямної 42 ключа має наскрізні отвори 63 для штифтів 47 для зчеплення ключа і поворотного вала 4 і має виступи 64 на внутрішній торцевій стороні. 7 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 Кількість штифтів 47 для зчеплення ключа і поворотного вала 4, їх діаметрів та взаємного місця розташування відносно один одного, а також відносно центральної осі 3 також складають елементи секретності замка. Хвостова частина 44 напрямної 42 має отвір 65 для штифта 45, що фіксує хвостову частину 44 напрямної 42 до поворотного вала 4. На Фіг. 6 зображені зовнішній вигляд запірного вузла, наприклад, для розсувних дверей, що має запор j-крючкоподібним ригелем 66, закріплений на одній із половин дверей, та стійка 67, установлена на другій половині дверей. Запор 51 має отвір 68 з різьбою для гвинта 52 типу гужон для фіксації запору 51 з поворотним валом 4 і має можливість повороту разом з ним на кут від 90° до 180° у різних модифікаціях. Відповідно до вибору кута повороту запору 51 виконують і вифрезерування торця 69 запору 51 в тих же межах від 90° до 180°. В даному конкретному варіанті (Фіг. 6) вибраний кут повороту поворотного валу 4 в 180° та відповідно вифрезерування торця 69 запору 51, виконане також під кутом 180°. При бажанні кут повороту можливо змінити у межах від 0° до 360°. На Фіг. 7 зображені подовжній та поперечний перерізи, вигляд зверху та знизу ключа циліндрового замка підвищеної секретності. Ключ для циліндрового замка підвищеної секретності виконаний у вигляді поворотного ключа і складається із порожнистого циліндрового корпусу 70 з рукояткою 71 на одному кінці та захватом 72 П-подібної форми на другому кінці. Захват 72 має прямокутну форму з округленими краями 73. На лівому і правому плечах захват 72 має виступи 74 у вигляді сходинок, краї 75 яких паралельні відповідним краям 73. Форма, кількість та розміри виступів 74 за висотою та шириною вибрані відповідно до форми, кількості та розмірів висоти та товщини кільцевих заглиблень 13 циліндрового стакана 12 першої вставки 8 циліндрового замка підвищеної секретності з урахуванням вибору конкретного режиму секретності. Захват 72 має наскрізні отвори 76, осі яких паралельні центральній осі 77 ключа, а діаметри наскрізних отворів 76 та їх місце розташування вибрані відповідно діаметрам та місцю розташуванню штифтів 47 для зчеплення ключа та поворотного вала 4 циліндрового замка підвищеної секретності. При цьому кількість наскрізних отворів 76, їх діаметри та місце розташування також вибране з урахуванням вибору конкретного режиму секретності. З торцевої сторони на лівому і правому плечах захват 72 має пази 78 та виступи 79, ширина торців 80 та радіуси скруглення 81, яких співпадають за формою з шириною паза 28 головки 26 поворотного вала 4 і радіуса циліндрового бурта 27 поворотного вала 4, що забезпечує можливість вільного переміщення виступів 79 ключа у паз 28 до упору у перегородку 5 зі сторони запірної частини 6 корпусу 1 при відкриванні замка і зворотне вільне переміщення до виходу із паза 28 після закривання замка. Кількість, форма, та розміри пазів 78 та виступів 79 є елементами вибору режиму секретності замка. Кількість, форма та розміри пазів 78 вибирають відповідно кількості, формі та розмірам виступів 64 на внутрішній торцевій стороні хвостової частини 44 напрямної 42 ключа. Виступи 79 захвата 72 ключа мають напівкільцеві упори 82 з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта 32 упорної втулки 30 та довжиною поздовжнього ходу упорної втулки 30 до повного виходу штифта-фіксатора 40 із зачеплення пазів 41 головки 31 упорної втулки 30. На Фіг. 8 зображені подовжній переріз заготівки першої вставки 8 та види з обох торців першої вставки 8 після металообробки та позиції (1-2) ключа при закритті/відкритті замка (контур ключа заштрихований). На Фіг. 8 показана послідовність операцій металообробки першої вставки 8. На першому етапі заготівка має кільцеві заглиблення 13, а на другому етапі, після металообробки перша вставка 8 має заглиблена 13 у вигляді секторів 83 і 84. Для підвищення рівня секретності циліндрового замка розміри проточок 14 і розточок 15 кільцевих заглиблень 13 сектора 83 та сектора 84, а також відповідно розміри виступів 74 на лівому і правому плечах захвата 72 ключа виконують нерівномірними (див. Фіг. 7). Для пояснення відкривання/закривання циліндрового замка підвищеної секретності на Фіг. 8 показана послідовність взаємодії ключа і циліндрового замка підвищеної секретності (позиції 12), яка буде пояснена в подальшому в процесі опису роботи циліндрового замка і відповідного ключа. На Фіг. 9 зображені подовжній переріз заготівки другої вставки 17 та види з обох торців другої вставки 17 після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований). 8 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 9 показана послідовність операцій металообробки другої вставки 17. На першому етапі заготівка має кільцеві заглиблення 22, а на другому етапі, після металообробки друга вставка 17 має заглиблення 22 відповідно у вигляді секторів 85 і 86. Для підвищення рівня секретності циліндрового замка розміри проточок 23 і розточок 24 кільцевих заглиблень 22 сектора 85 та сектора 86 а також відповідно розміри виступів 74 на лівому і правому плечах захвата 72 ключа виконують нерівномірними (див. Фіг. 7). Для пояснення відкривання/закривання циліндрового замка підвищеної секретності на Фіг. 9 показана послідовність взаємодії ключа і циліндрового замка підвищеної секретності (позиції 13), яка буде пояснена в подальшому в процесі опису роботи циліндрового замка і відповідного ключа. В даному варіанті конструкції (див. Фіг. 1) наскрізна замкова шпара 11 першої вставки 8 за довжиною (на Фіг. 8 наскрізна замкова шпара 11 умовно зображена у горизонтальному положенні), розташована перпендикулярно наскрізній замковій шпарі 25 за довжиною (на Фіг. 9 наскрізна замкова шпара 25 умовно зображена у вертикальному положенні). Осі наскрізних отворів 76 захвата 72 ключа співпадають з осями штифтів 47 для зчеплення ключа та поворотного вала 4 циліндрового замка при повороті ключа на 90 відносно наскрізної замкової шпари 11 для входу ключа першої вставки 8, а також подальшому повороту на 180° відносно наскрізної шпари 25 другої вставки 17, що забезпечує неможливість прямого несанкціонованого доступу до механізмів запірної частини 6 замка та є також одним із елементів підвищення режиму секретності циліндрового замка. На Фіг. 10 зображені вигляд збоку ключа для кришки та подовжній переріз кришки циліндрового замка підвищеної секретності. Ключ 87 для кришки 48 призначений для закривання кришки 48 і складається із корпуса 88 з рукояткою 89 на одному кінці на циліндрах 90 та 91, розміщених один за одним з відповідно ексцентрично зміщеними осями 92 та 93 (відносно до центральної осі 3 та між собою), причому розміри висоти, діаметрів циліндрів та кути зміщення осей 92 та 93 відповідні до глибини, діаметрів та кутів ексцентричного зміщення осей 94 та 95 отворів 96 та 97, розміщених ступінчасто один за одним. Кришка 48 перекриває доступ до механізмів циліндрового замка підвищеної секретності, а також запобігає попаданню вологи та пилу і грязі до механізму замка, а елементи взаємодії ключа 87 та кришки 48 є додатковими елементами секретності. Циліндровий замок підвищеної секретності в інших модифікаціях може використовуватися без кришки 48 та відповідного ключа 87. На Фіг. 11 зображений подовжній переріз циліндрового замка підвищеної секретності (другий варіант конкретного виконання). Особливостями даної конструкції замка є використання у циліндровому бурті 27 поворотного вала 4 одного штифта 47 для зчеплення ключа з одним захватом 72 для циліндрового замка і поворотного вала 4. Додатково введений штифт 98 для запобігання прокручуванню корпусу 1 у масиві дверей. На Фіг. 12 зображені зовнішній вигляд запірного вузла: запор та його поперечний переріз і стійка (другого варіанта конкретного виконання, див. Фіг. 11). В даному конкретному варіанті (Фіг. 12) кут повороту поворотного вала 4 вибраний 90° та відповідно вифрезерування торця 69 запора 51 виконане також під кутом 90°. На Фіг. 13 зображені подовжній переріз заготівки першої вставки 8 та види з обох торців першої вставки 8 після металообробки та позиції (1-2) ключа при закритті/відкритті замка (контур ключа заштрихований) (другий варіант конкретного виконання). На Фіг. 13 показана послідовність операцій металообробки першої вставки 8. На першому етапі заготівка має кільцеві заглиблення 13, а на другому етапі, після металообробки, перша вставка 8 має заглиблення 13 у вигляді секторів 99 та 100, виконаних під кутом 90°. Для пояснення відкривання/закривання циліндрового замка на Фіг. 13 показана послідовність взаємодії ключа і циліндрового замка (позиції 1-3), яка буде пояснена в подальшому в процесі опису роботи циліндрового замка і відповідного ключа. На Фіг. 14 зображені подовжній переріз заготівки другої вставки 17 та види з обох торців другої вставки 17 після металообробки та позиції (1-3) ключа при закритті/відкритті замка (контур ключа заштрихований) (другий варіант конкретного виконання). На Фіг. 14 показана послідовність операцій металообробки другої вставки 17. На першому етапі заготівка має кільцеві заглиблення 22. а на другому етапі, після металообробки, друга вставка 17 має заглиблення 22 у вигляді сектора 101, виконаного під кутом 90°. 9 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 60 Для пояснення відкривання/закривання циліндрового замка на Фіг. 14 показана послідовність взаємодії ключа і циліндрового замка (позиції 1-3), яка буде пояснена в подальшому в процесі опису роботи циліндрового замка і відповідного ключа. На Фіг. 15 зображений подовжній і поперечний переріз та вид з торця напрямної 42 ключа (другий варіант конкретного виконання). Одно із плечей, наприклад плече 102 хвостової частини 44 напрямної 42, має подовжену форму таку, що у зборі її бокова поверхня 103 розміщена в упор до внутрішній поверхні запірної частини 6 корпусу 1. Хвостова частина 44 напрямної 42 на другому плечі 104 має отвір 105 для штифта 47 для зчеплення ключа і поворотного вала 4 і має виступ 106 на внутрішній торцевій стороні. На Фіг. 16 зображені поперечний та подовжній перерізи, вигляд збоку, зверху та знизу ключа (другий варіант конкретного виконання з одним захватом 107). Ключ у даному варіанті виконання має захват 107 Г-подібної форми з одним плечем з виступом 108 і напівкільцевим упором 109. На Фіг. 17 зображений подовжній переріз та вид з торця упорної втулки 30, має наскрізний отвір 110 для штифта 33, що з'єднує упорну втулку 30 та циліндровий бурт 27 поворотного вала 4. Головка 31 упорної втулки 30 з внутрішньої сторони має поздовжні пази 111, розміщені під кутом 90° і призначені для фіксації штифта-фіксатора 40. На Фіг. 18 зображений подовжній переріз кришки 48 циліндрового замка підвищеної секретності. Кришка 48 має три отвори 112, 113 та 114 розміщені один за одним і мають ексцентрично зміщені осі 115, 116 та 117. На Фіг. 19 зображені вигляд збоку та знизу з торця ключа 87 для кришки 48, що має циліндри 118, 119 та 120 з різними радіусами RA, RB та RС з ексцентрично зміщеними осями 121, 122 та 123, причому розміри висоти, діаметрів циліндрів та кути зміщення осей 121, 122 та 123 вибрані відповідно до глибини, діаметрів та кутів ексцентричного зміщення осей 115, 116 та 117 отворів 112, 113 та 114 кришки 48 (див. Фіг. 18). Циліндровий замок підвищеної секретності з відповідними ключами працюють в наступний спосіб. При закриванні замка, якщо у вихідному положенні кришка 48 нагвинчена на округлений штир 43 з різьбою, так що кришка 48 щільно закриває доступ до наскрізної замкової шпари, 11 із зовнішнього боку дверей необхідно вставити ключ 87 (див. Фіг. 10) в отвори 96 і 97, причому циліндри 90 і 91, що мають осі 94 та 95 зі зміщеним ексцентриситетом щільно входять до відповідних отворів 96 та 97 з відповідно ексцентрично зміщеними осями. Ключ 87 забезпечує можливість повного співпадіння циліндрів 90 і 91 з отворами 96 та 97 при співпадінні кількості циліндрів і отворів, їх розмірів і відповідно кутів ексцентричного зміщення їх осей. Тільки повне співпадіння вищевказаних параметрів дає можливість для обертання ключа 87 навколо центральної осі 3. Ключ 87 прокручують в сторону відгвинчування пустотілого циліндрового виступу 49 з різьбою кришки 48 по різьбі округленого штиря 43 напрямної 42 замка. Відгвинчування здійснюють до повного виходу різьби пустотілого циліндрового виступу 49 кришки 48 із різьбового з'єднання з округленим штирем 43. Кришку 48 від'єднують від замка, а циліндри 90 і 91 ключа 87 витягають із отворів 96 і 97 кришки 48. Таким чином, відкривається доступ до наскрізної замкової шпари 11 першої вставки 8. Ключ для циліндрового замка підвищеної секретності з двома плечами захвату 72 (див. Фіг. 7) вводять в наскрізну замкову шпару 11 першої вставки 8 (положення "Позиція 1" "Введення ключа" (див. Фіг. 8), причому округлений штир 43 напрямної 42 входить у внутрішню порожнину порожнистого циліндричного корпусу 70 ключа для його відцентрування відносно центральної осі 3. Ключ за годинниковою стрілкою прокручують до упору на кут 90° відносно його вихідного положення ("Позиція 2" див. Фіг. 8), причому виступи 74 ключа входять в зчеплення з кільцевими заглибленнями 13 у вигляді секторів 83 та 84 першої вставки 8. Надалі здійснюють натискання ключа та введення його в другу вставку 17 ("Позиція 1. Введення ключа", див. Фіг. 1) і поворот ключа на 90° до упору ("Позиція 2. Поворот до упору" див. Фіг. 9) причому виступи 74 захвату 72 ключа входять в зчеплення з заглибленнями 22 в секторах 85 та 86 і натискання ключа вперед вздовж центральної осі 3. В даному положенні осі наскрізних отворів 76 захвата 72 ключа співпадають з осями штифтів 47 для зчеплення ключа та поворотного вала 4 циліндрового замка підвищеної секретності. Штифти 47 для зчеплення ключа та поворотного вала 4 циліндрового замка входять в наскрізні отвори 76 захвата 72 ключа. Виступи 79 захвата 72 ключа повільно входять в паз 28 10 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 60 головки 26 поворотного вала 4. а напівкільцеві упори 82 захвата 72 ключа суміщуються з торцем бурта 32 упорної втулки 30 і входять у зазор між корпусом 1 і боковою поверхнею поворотного вала 4 і переміщують в осьовому напрямку упорну втулку 30. Штифт 33 переміщується у наскрізному поздовжньому пазу 29 циліндрового бурта 32 упорної втулки 30, поздовжні пази 41 головки 31 упорної втулки 30 виходять із зчеплення з штифтом-фіксатором 40, а штифт 33 через п'яту 37 стискає пружину 34. Поступовий рух ключа і відповідно упорної втулки 30 здійснюється до упору торців 80 виступів 79 ключа в перегородку 5 з одночасним обмеженням руху штифта 47 разом з упорною втулкою 30 довжиною наскрізного поздовжнього паза 29. В цьому крайньому положенні в поздовжньому напрямку ключа поздовжні пази 41 упорної втулки 30 повністю виходять із зчеплення з штифтом-фіксатором 40, що забезпечує можливість подальшого обертання ключа разом з поворотним валом 4 та відповідно запором 51. В подальшому ключ повертають па заданий кут повороту запору 51 (від 90 до 180 градусів) навколо центральної осі 3 (проти годинникової стрілки), при цьому разом з ним має можливість обертання поворотний вал 4. В даному конкретному варіанті (див. Фіг. 1) вибраний кут повороту запора 51 складає 180°. Вибір кута установлюється кутом вифрезерування торця 69 запора 51 (див. Фіг. 6). Подальше прокручування ключа можливе тільки у разі повного співпадіння кількості кільцевих заглиблень 22, розмірів та форми (циліндрична, конічна та інша) проточок 23 і розточок 24, їх взаємного місця розташування відносно один одного та відповідно з кількістю, розмірами, формою та взаємним місцем розташування виступів 74 ключа, тому що поверхні кільцевих заглиблень 22 вступають в щільне прилягання до поверхонь виступів 74 з подальшим сковзанням одне відносно одного. Після прокручування ключа (проти годинникової стрілки) на 180 запор 51 також обертається на 180° до упору штифта-фіксатора 40 в стінку вифрезерування торця 69. Крючкоподібний ригель 66 входить в зачеплення до стійки 67 і двері зачиняються. Одночасно штифт 40 установлюється навпроти поздовжнього паза 41 упорної втулки 30 і під дією пружини 34 на п'яту 37 і штифт 33 упорна втулка 30 різко повертається в вихідне положення, причому штифт 33 переміщується в поздовжньому напрямку по наскрізному поздовжньому пазу 29. При цьому під дією торця упорної втулки 30 на торці напівкільцевих упорів 82 ключ різко виштовхується в другу вставку 17, повертається на 90° ("Позиція 3" див. Фіг. 9) і виводиться через наскрізну замкову шпару 25, обертається на 90° і виводиться із наскрізної замкової шпари 11 назовні із циліндрового замка підвищеної секретності. Наскрізна замкова шпара 11 може бути закрита кришкою 48 шляхом нагвинчування циліндрового виступу 49 на округлений штир 43 напрямної 42 за допомогою ключа 87. Таким чином процес закривання замка є закінченим. Відкривання замка здійснюється аналогічно закриванню. В другому варіанті циліндрового замка підвищеної секретності (див. Фіг. 11 - Фіг. 19) показана конструкція з одним штифтом 47 зчеплення ключа з одним плечем захвата 107 (див. Фіг. 16). Особливостями даного варіанта замка також є те, що відкривання його запірного елемента здійснюється з поворотом на 90° за рухунок вифрезування торця 69 під кутом 90° (див. Фіг. 12). Порядок відкривання та закривання замка аналогічний відкриванню та закриванню циліндрового замка вищеописаного першого варіанта. При закриванні замка із зовнішнього боку дверей після зняття кришки 48 через наскрізну замкову шпару 11 вставляють ключ (див. Фіг. 13) (положення "Позиція 1" див. Фіг. 13), причому округлений штир 43 напрямної 42 входить у внутрішню порожнину порожнистого циліндричного корпусу 70 ключа для його відцентрування відносно центральної осі 3. Ключ прокручують на кут 180° (за годинниковою стрілкою) відносно його вихідного положення до упору в стінки виступів, на якій сформовані кільцеві заглиблення 13 у вигляді секторів 99 та 100 ("Позиція 2" див. Фіг. 13). Надалі здійснюють натискання ключа вперед вздовж центральної осі 3 і введення в другу вставку 17 через наскрізну замкову шпару 25 ("Позиція 1" див. Фіг. 14) і здійснюють поворот ключа до упору на 180 (за годинниковою стрілкою) ("Позиція 2" див. Фіг. 14) і натиснення і поворот на 90° ("Позиція 3" див. Фіг. 14). Штифт 47 для зчеплення ключа та поворотного вала 4 циліндрового замка підвищеної секретності входить в наскрізний отвір 105 захвата 107 ключа. Виступ 108 захвата 107 ключа повільно входить в паз 28 головки 26 поворотного вала 4, а напівкільцевий упор 109 захвата 107 ключа суміщуються з торцем бурта 32 упорної втулки 30 і входить у зазор між корпусом 1 і боковою поверхнею поворотного вала 4 і переміщують упорну втулку 30. Штифт 33 переміщується у наскрізному поздовжньому пазу 29 циліндрового бурта 27, поздовжні пази 41 11 UA 101729 U 5 10 15 20 25 30 35 головки 31 упорної втулки 30 виходять із зчеплення з штифтом-фіксатором 40, а торець головки 31 упорної втулки 22 стискає пружину 34. Поступовий рух ключа і відповідно упорної втулки 30 здійснюється до упору торців виступів 108 ключа в перегородку 5 з одночасним обмеженням руху штифта 33 разом з упорною втулкою 30 довжиною наскрізного поздовжнього пазу 21. В цьому крайньому положенні в поздовжньому напрямку ключа поздовжні пази 41 упорної втулки 30 повністю виходять із зчеплення з штифтом-фіксатором 40, що забезпечує можливість подальшого обертання ключа разом з поворотним валом 4 та відповідно запором 51. В цьому положенні виступи 74 ключа суміщуються з кільцевими заглибленнями 22 сектора 101. В подальшому ключ прокручують навколо центральної осі 3 при цьому має можливість обертання разом з поворотним валом 4 і з жорстко зафіксованим запором 51. Подальше прокручування ключа можливий тільки у разі повного співпадіння кількості кільцевих заглиблень 22, розмірів та форми (циліндрична, конічна та інша), їх взаємного місця розташування відносно один одного циліндрового замка та відповідно з кількістю, розмірами, формою та взаємним місцем розташуванням виступів 74 ключа, тому що поверхні кільцевих заглиблень 22 вступають в щільне прилягання до поверхонь виступів 74 з подальшим сковзанням одне відносно одного. Після прокручування ключа на 90° запор 51 також обертається на 90° відповідно ригель 66 входить в зчеплення з стійкою 67, так що запірний вузол знаходиться у замкненому стані. Одночасно штифт 40 установлюється навпроти поздовжнього паза 41 упорної втулки 30 і під дією пружини 34 на п'яту 37 і штифт 33 упорна втулка 30 різко повертається в вихідне положення, причому штифт 33 переміщується в поздовжньому напрямку по наскрізному поздовжньому пазу 29. При цьому під дією торця упорної втулки 30 на торець напівкільцевого упора 82 ключ різко виштовхується в другу вставку 17 і далі виводиться після обертання на 180° через наскрізну замкову шпару 25 і далі після наступного повороту ще на 180° виводиться із наскрізної замкової шпари 11 назовні із циліндрового замка підвищеної секретності. Відкривання замка здійснюється аналогічно закриванню. Для регулювання зазору при установленні циліндрового замка підвищеної секретності у ворота або двері здійснюється зняття фіксації запора 51 гвинтом 52 типу гужон та скручуванням або закручуванням запора 51 до необхідного положення і після знову фіксується гвинтом 52 (або гвинтами 52) типу гужон. Кількість гвинтів 52 типу гужон може бути вибрана до 4-х. Таким чином, даний циліндровий замок підвищеної секретності з відповідними ключами забезпечує підвищення рівня секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. Заявлена конструкція циліндрового замка підвищеної секретності технологічна, її виготовлення та обробка може бути здійснена на сучасному токарному та координатному верстаті, з використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Циліндровий замок підвищеної секретності з відповідними ключами, що містить корпус з поздовжнім каналом, в якому установлені поворотний вал, фіксатор, упорний елемент, запірний вузол та ключ для циліндрового замка, виконаний у вигляді поворотного ключа, який відрізняється тим, що корпус розділений перегородкою на дві частини, одна з яких є запірною, а друга виконавчою, як упорний елемент використана упорна втулка з головкою і буртом, а як фіксатор - щонайменше один штифт-фіксатор, жорстко закріплений з корпусом паралельно зі стінкою перегородки зі сторони виконавчої частини, головка упорної втулки з зовнішньої сторони має щонайменше два поздовжніх пази, в запірну частину корпусу додатково введені втулка, перша і друга вставки, кожна із яких жорстко закріплена до корпусу і виконана у вигляді циліндрового стакана, внутрішні стінки, якого мають щонайменше одне кільцеве заглиблення у вигляді проточок і розточок, що розміщені в зоні дна циліндрового стакана першої вставки і в зоні входу циліндрового стакана другої вставки, перша та друга вставки із зовнішньої торцевої сторони мають наскрізні замкові шпари для входу ключа для циліндрового замка, зовнішні стінки втулки та першої вставки суміщені з внутрішньою поверхнею поздовжнього каналу запірної частини корпусу, а зовнішні стінки другої вставки суміщені з внутрішніми стінками втулки, торцева частина першої вставки установлена в упор із зовнішньою торцевою стороною другої вставки, поворотний вал складається із головки та циліндрового бурта, головка поворотного вала 12 UA 101729 U 5 10 15 20 25 30 35 40 45 50 55 розміщена у запірній частині корпусу між внутрішніми торцями втулки і другої вставки і перегородкою, і має паз з торцевої сторони, додатково введені кришка з пустотілим циліндровим виступом з внутрішньою різьбою з одної сторони і зі щонайменше одним отвором з ексцентрично зміщеною віссю відносно до центральної осі з другої сторони та напрямна ключа, що має округлений штир з різьбою на вільному кінці для різьбового з'єднання з кришкою, установлений через замкові шпари першої і другої вставок зі сторони запірної частини корпусу, і хвостову частину, яка має щонайменше один виступ з внутрішньої торцевої частини та жорстко закріплена у пазу головки поворотного вала, з торцевої сторони головки поворотного вала через щонайменше один отвір напрямної ключа установлений щонайменше один штифт для зчеплення ключа і поворотного вала, циліндровий бурт поворотного вала установлений у виконавчу частину корпусу і має наскрізний поздовжній паз, упорна втулка установлена на бокову поверхню циліндрового бурта поворотного вала з фіксацією її від повороту на валу і з можливістю поздовжнього переміщення, запірний вузол розміщений з внутрішньої торцевої сторони корпусу співвісно центральній осі і складається із стійки та запора, що має торці для упору штифта-фіксатора і який співвісно і жорстко зафіксований з поворотним валом з можливістю обертання з ним відносно центральної осі, ключ для циліндрового замка підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і щонайменше одним захватом Г-подібної форми на другому кінці, причому захват при виді зверху зі сторони рукоятки має прямокутну форму з округленим краєм, на плечі захват має щонайменше один виступ у вигляді сходинки, край якого паралельний округленому краю захвату, причому розміри виступу за висотою та шириною вибрані відповідно до розмірів висоти та товщини щонайменше одного кільцевого заглиблення циліндрових стаканів першої та другої вставок замка, захват має щонайменше один наскрізний отвір, вісь якого паралельна центральній осі ключа, а діаметр отвору та місце розташування вибрані відповідно до діаметра та місця розташування щонайменше одного штифта для зчеплення ключа і поворотного вала замка, з торцевої сторони плеча захват має паз з краями, паралельними заокругленому краю захвата, причому розміри паза за глибиною та шириною вибрані відповідно до розмірів висоти та товщини виступу напрямної ключа, а розмір розміщення паза від центральної осі вибрані відповідно розміру розміщення виступу до центральної осі напрямної ключа, захват має щонайменше один виступ, форма та розміри торця якого співпадають з формою та розмірами паза головки поворотного вала, що забезпечує можливість його переміщення в паз до упору у перегородку зі сторони запірної частини корпусу при відкриванні замка і переміщення до виходу із паза після закривання замка, виступ захвата має напівкільцевий упор з розмірами товщини і висоти, вибраними відповідно з товщиною стінки бурта упорної втулки та довжиною поздовжнього ходу упорної втулки до повного виходу із зачеплення щонайменше одного паза головки упорної втулки і щонайменше одного штифта-фіксатора, додатково введений ключ для кришки, який складається із корпусу з рукояткою на одному кінці і щонайменше одним циліндром з ексцентрично зміщеною віссю відповідно до центральної осі, причому розміри висоти та діаметра щонайменше одного циліндра та кут ексцентричного зміщення його осі вибрані відповідно до глибини, діаметра щонайменше одного отвору та кута ексцентричного зміщення його осі. 2. Циліндровий замок підвищеної секретності з відповідними ключами за п. 1, який відрізняється тим, що має штифт, установлений перпендикулярно до центральної осі корпусу через бурт упорної втулки, та наскрізний поздовжній паз циліндрового бурта поворотного вала з можливістю поздовжнього переміщення вищевказаного штифта в наскрізному поздовжньому пазу, причому довжина цього переміщення обмежена довжиною наскрізного поздовжнього паза, упорна втулка підпружинена у осьовому напрямку пружиною, яка установлена в свердлення з різьбою, виконане з торця поворотного вала, між додатково введеною п'ятою з упором у штифт упорної втулки та гвинтом, установленим в свердлення з різьбою з можливістю регулювання зусилля пружини за допомогою різьбового з'єднання, на зовнішній поверхні циліндрового бурта з торця поворотного вала виконані чотири пази під кутом 90° з різьбою, запор зафіксований додатково введеним щонайменше одним гвинтом, типу гужон, установленим перпендикулярно до центральної осі до упору в один із вищевказаних пазів циліндрового бурта поворотного вала. 3. Циліндровий замок підвищеної секретності з відповідними ключами за пп. 1, 2, який відрізняється тим, що хвостова частина напрямної ключа жорстко з'єднана з головкою поворотного вала штифтом, а щонайменше одне кільцеве заглиблення на внутрішніх стінках циліндрових стаканів першої та другої вставок виконане секторно. 13 UA 101729 U 14 UA 101729 U 15 UA 101729 U 16 UA 101729 U 17 UA 101729 U 18 UA 101729 U 19 UA 101729 U 20 UA 101729 U 21 UA 101729 U 22 UA 101729 U 23 UA 101729 U 24 UA 101729 U 25 UA 101729 U 26 UA 101729 U 27 UA 101729 U 28
