Застосування швидкісного теплообмінника для охолодження хладагента

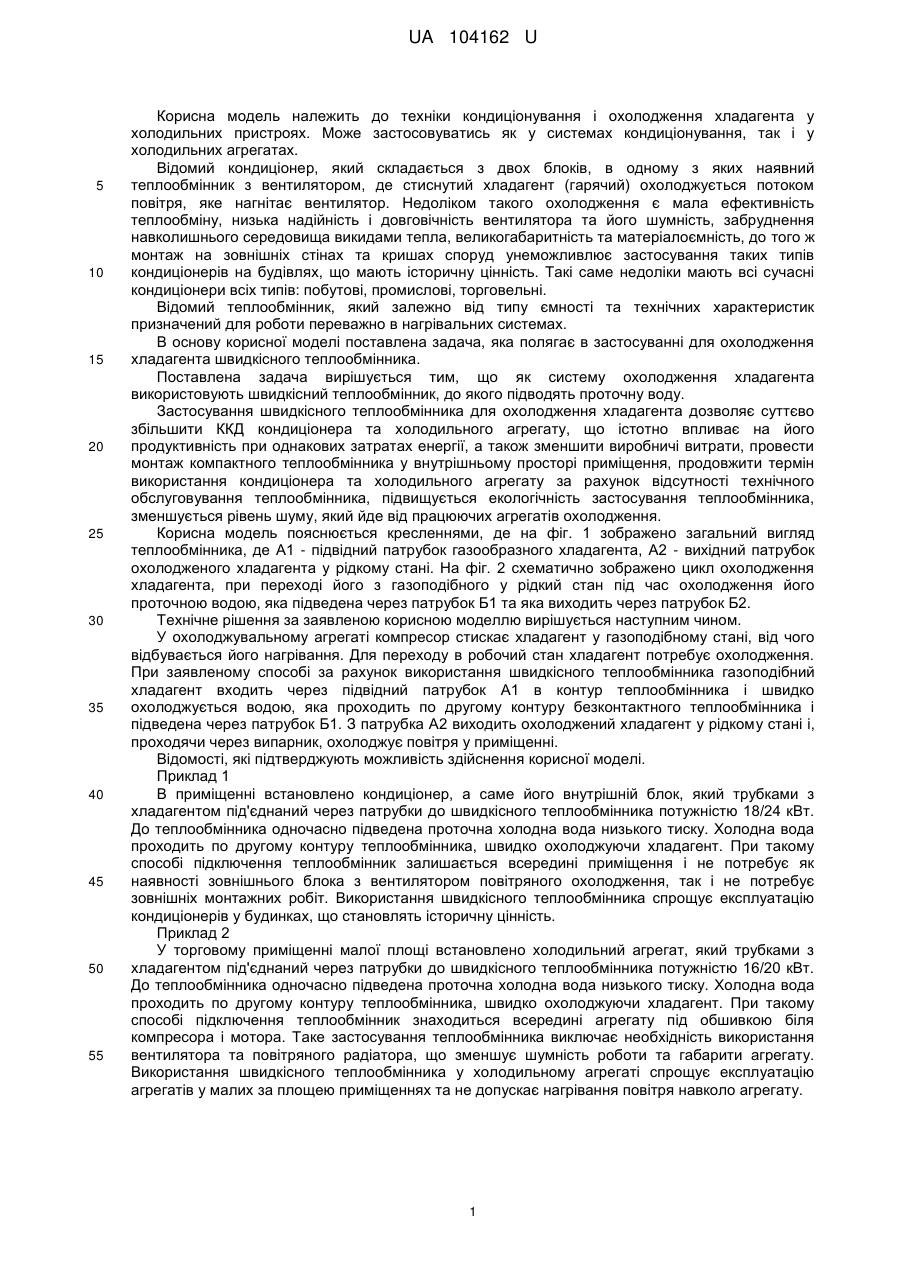

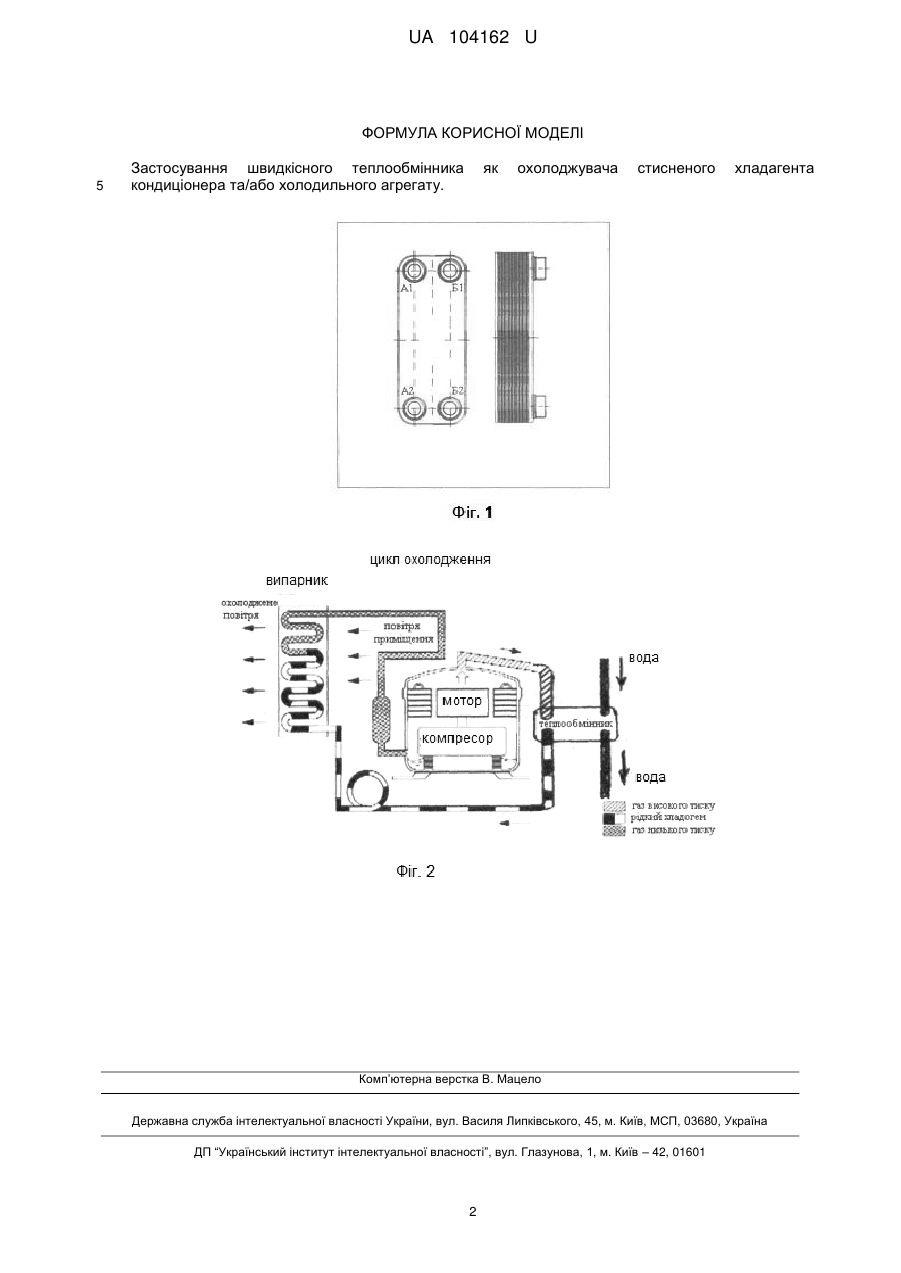

Реферат: Застосування швидкісного теплообмінника кондиціонера та/або холодильного агрегату. як охолоджувача стисненого хладагента UA 104162 U (12) UA 104162 U UA 104162 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки кондиціонування і охолодження хладагента у холодильних пристроях. Може застосовуватись як у системах кондиціонування, так і у холодильних агрегатах. Відомий кондиціонер, який складається з двох блоків, в одному з яких наявний теплообмінник з вентилятором, де стиснутий хладагент (гарячий) охолоджується потоком повітря, яке нагнітає вентилятор. Недоліком такого охолодження є мала ефективність теплообміну, низька надійність і довговічність вентилятора та його шумність, забруднення навколишнього середовища викидами тепла, великогабаритність та матеріалоємність, до того ж монтаж на зовнішніх стінах та кришах споруд унеможливлює застосування таких типів кондиціонерів на будівлях, що мають історичну цінність. Такі саме недоліки мають всі сучасні кондиціонери всіх типів: побутові, промислові, торговельні. Відомий теплообмінник, який залежно від типу ємності та технічних характеристик призначений для роботи переважно в нагрівальних системах. В основу корисної моделі поставлена задача, яка полягає в застосуванні для охолодження хладагента швидкісного теплообмінника. Поставлена задача вирішується тим, що як систему охолодження хладагента використовують швидкісний теплообмінник, до якого підводять проточну воду. Застосування швидкісного теплообмінника для охолодження хладагента дозволяє суттєво збільшити ККД кондиціонера та холодильного агрегату, що істотно впливає на його продуктивність при однакових затратах енергії, а також зменшити виробничі витрати, провести монтаж компактного теплообмінника у внутрішньому просторі приміщення, продовжити термін використання кондиціонера та холодильного агрегату за рахунок відсутності технічного обслуговування теплообмінника, підвищується екологічність застосування теплообмінника, зменшується рівень шуму, який йде від працюючих агрегатів охолодження. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд теплообмінника, де А1 - підвідний патрубок газообразного хладагента, А2 - вихідний патрубок охолодженого хладагента у рідкому стані. На фіг. 2 схематично зображено цикл охолодження хладагента, при переході його з газоподібного у рідкий стан під час охолодження його проточною водою, яка підведена через патрубок Б1 та яка виходить через патрубок Б2. Технічне рішення за заявленою корисною моделлю вирішується наступним чином. У охолоджувальному агрегаті компресор стискає хладагент у газоподібному стані, від чого відбувається його нагрівання. Для переходу в робочий стан хладагент потребує охолодження. При заявленому способі за рахунок використання швидкісного теплообмінника газоподібний хладагент входить через підвідний патрубок А1 в контур теплообмінника і швидко охолоджується водою, яка проходить по другому контуру безконтактного теплообмінника і підведена через патрубок Б1. З патрубка А2 виходить охолоджений хладагент у рідкому стані і, проходячи через випарник, охолоджує повітря у приміщенні. Відомості, які підтверджують можливість здійснення корисної моделі. Приклад 1 В приміщенні встановлено кондиціонер, а саме його внутрішній блок, який трубками з хладагентом під'єднаний через патрубки до швидкісного теплообмінника потужністю 18/24 кВт. До теплообмінника одночасно підведена проточна холодна вода низького тиску. Холодна вода проходить по другому контуру теплообмінника, швидко охолоджуючи хладагент. При такому способі підключення теплообмінник залишається всередині приміщення і не потребує як наявності зовнішнього блока з вентилятором повітряного охолодження, так і не потребує зовнішніх монтажних робіт. Використання швидкісного теплообмінника спрощує експлуатацію кондиціонерів у будинках, що становлять історичну цінність. Приклад 2 У торговому приміщенні малої площі встановлено холодильний агрегат, який трубками з хладагентом під'єднаний через патрубки до швидкісного теплообмінника потужністю 16/20 кВт. До теплообмінника одночасно підведена проточна холодна вода низького тиску. Холодна вода проходить по другому контуру теплообмінника, швидко охолоджуючи хладагент. При такому способі підключення теплообмінник знаходиться всередині агрегату під обшивкою біля компресора і мотора. Таке застосування теплообмінника виключає необхідність використання вентилятора та повітряного радіатора, що зменшує шумність роботи та габарити агрегату. Використання швидкісного теплообмінника у холодильному агрегаті спрощує експлуатацію агрегатів у малих за площею приміщеннях та не допускає нагрівання повітря навколо агрегату. 1 UA 104162 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Застосування швидкісного теплообмінника кондиціонера та/або холодильного агрегату. як охолоджувача стисненого хладагента Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
