Пачка для курильних виробів

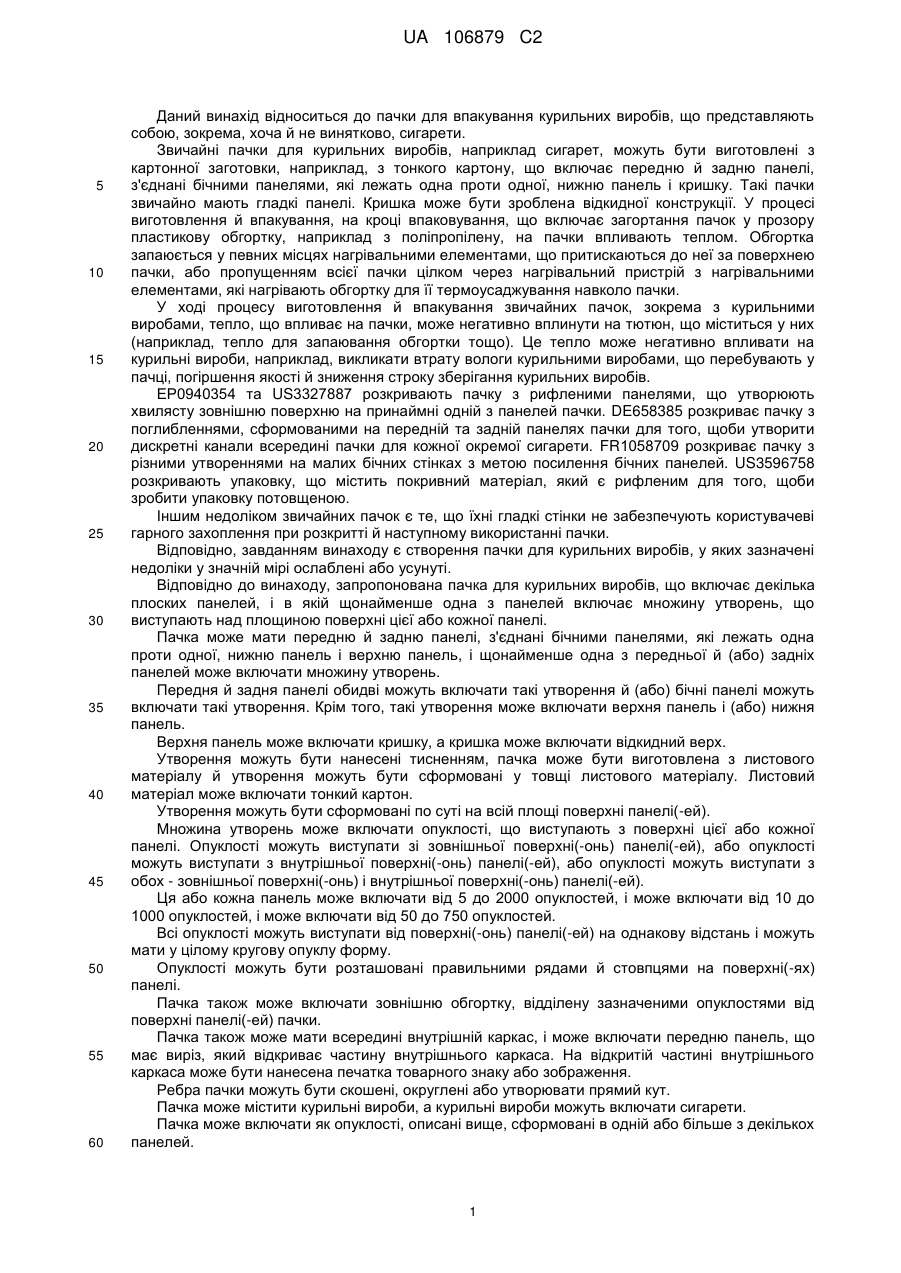

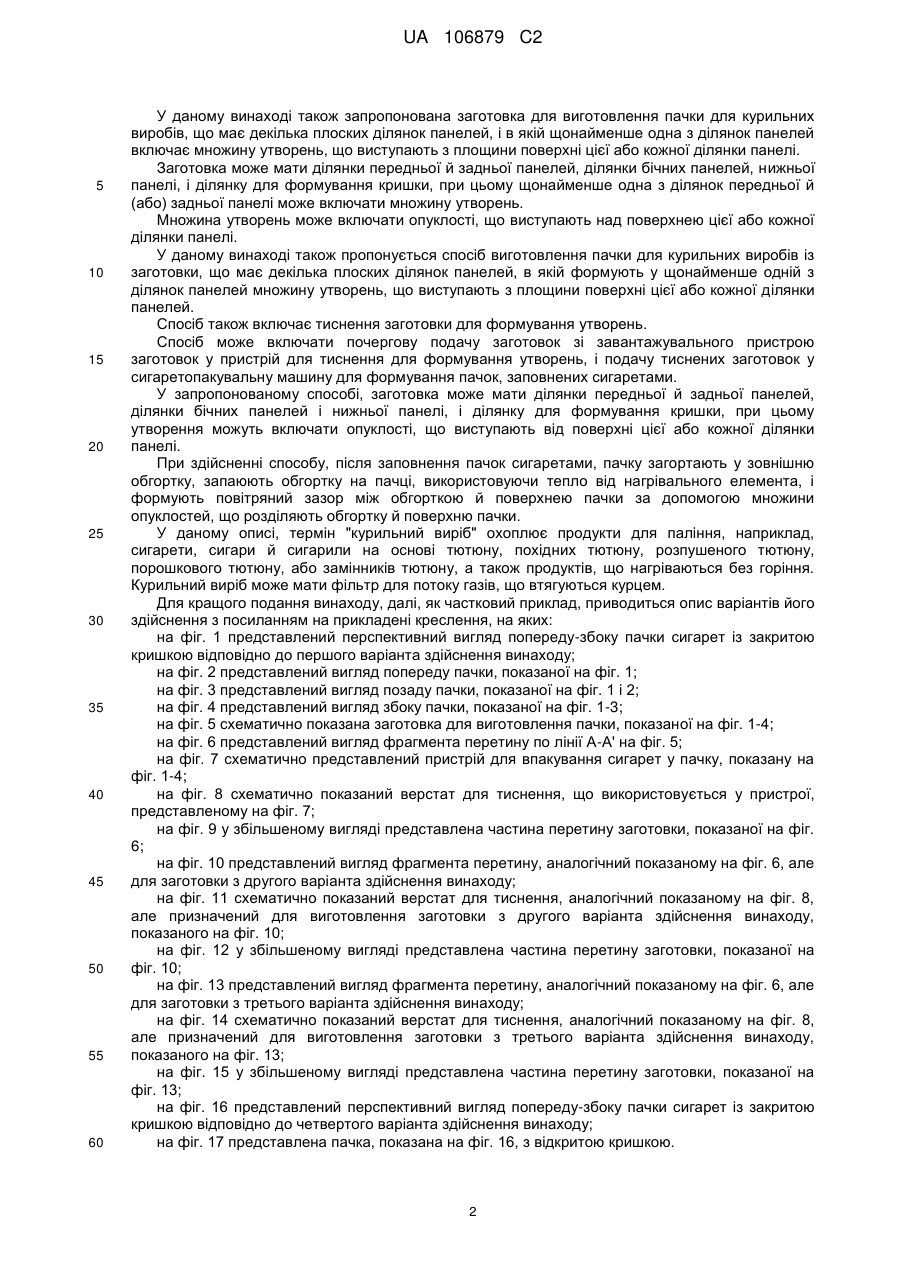

Реферат: У заявці описана пачка для курильних виробів, наприклад сигарет, що включає декілька плоских панелей, і заготівля для виготовлення такої пачки. Щонайменше одна з панелей включає безліч утворень, що відходять від площини поверхні цієї або кожної панелі. Утворення можуть бути сформовані тисненням. Утворення можуть забезпечувати захист вмісту пачки від подальших технологічних операцій відносно цієї пачки. UA 106879 C2 (12) UA 106879 C2 UA 106879 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до пачки для впакування курильних виробів, що представляють собою, зокрема, хоча й не винятково, сигарети. Звичайні пачки для курильних виробів, наприклад сигарет, можуть бути виготовлені з картонної заготовки, наприклад, з тонкого картону, що включає передню й задню панелі, з'єднані бічними панелями, які лежать одна проти одної, нижню панель і кришку. Такі пачки звичайно мають гладкі панелі. Кришка може бути зроблена відкидної конструкції. У процесі виготовлення й впакування, на кроці впаковування, що включає загортання пачок у прозору пластикову обгортку, наприклад з поліпропілену, на пачки впливають теплом. Обгортка запаюється у певних місцях нагрівальними елементами, що притискаються до неї за поверхнею пачки, або пропущенням всієї пачки цілком через нагрівальний пристрій з нагрівальними елементами, які нагрівають обгортку для її термоусаджування навколо пачки. У ході процесу виготовлення й впакування звичайних пачок, зокрема з курильними виробами, тепло, що впливає на пачки, може негативно вплинути на тютюн, що міститься у них (наприклад, тепло для запаювання обгортки тощо). Це тепло може негативно впливати на курильні вироби, наприклад, викликати втрату вологи курильними виробами, що перебувають у пачці, погіршення якості й зниження строку зберігання курильних виробів. ЕР0940354 та US3327887 розкривають пачку з рифленими панелями, що утворюють хвилясту зовнішню поверхню на принаймні одній з панелей пачки. DE658385 розкриває пачку з поглибленнями, сформованими на передній та задній панелях пачки для того, щоби утворити дискретні канали всередині пачки для кожної окремої сигарети. FR1058709 розкриває пачку з різними утвореннями на малих бічних стінках з метою посилення бічних панелей. US3596758 розкривають упаковку, що містить покривний матеріал, який є рифленим для того, щоби зробити упаковку потовщеною. Іншим недоліком звичайних пачок є те, що їхні гладкі стінки не забезпечують користувачеві гарного захоплення при розкритті й наступному використанні пачки. Відповідно, завданням винаходу є створення пачки для курильних виробів, у яких зазначені недоліки у значній мірі ослаблені або усунуті. Відповідно до винаходу, запропонована пачка для курильних виробів, що включає декілька плоских панелей, і в якій щонайменше одна з панелей включає множину утворень, що виступають над площиною поверхні цієї або кожної панелі. Пачка може мати передню й задню панелі, з'єднані бічними панелями, які лежать одна проти одної, нижню панель і верхню панель, і щонайменше одна з передньої й (або) задніх панелей може включати множину утворень. Передня й задня панелі обидві можуть включати такі утворення й (або) бічні панелі можуть включати такі утворення. Крім того, такі утворення може включати верхня панель і (або) нижня панель. Верхня панель може включати кришку, а кришка може включати відкидний верх. Утворення можуть бути нанесені тисненням, пачка може бути виготовлена з листового матеріалу й утворення можуть бути сформовані у товщі листового матеріалу. Листовий матеріал може включати тонкий картон. Утворення можуть бути сформовані по суті на всій площі поверхні панелі(-ей). Множина утворень може включати опуклості, що виступають з поверхні цієї або кожної панелі. Опуклості можуть виступати зі зовнішньої поверхні(-онь) панелі(-ей), або опуклості можуть виступати з внутрішньої поверхні(-онь) панелі(-ей), або опуклості можуть виступати з обох - зовнішньої поверхні(-онь) і внутрішньої поверхні(-онь) панелі(-ей). Ця або кожна панель може включати від 5 до 2000 опуклостей, і може включати від 10 до 1000 опуклостей, і може включати від 50 до 750 опуклостей. Всі опуклості можуть виступати від поверхні(-онь) панелі(-ей) на однакову відстань і можуть мати у цілому кругову опуклу форму. Опуклості можуть бути розташовані правильними рядами й стовпцями на поверхні(-ях) панелі. Пачка також може включати зовнішню обгортку, відділену зазначеними опуклостями від поверхні панелі(-ей) пачки. Пачка також може мати всередині внутрішній каркас, і може включати передню панель, що має виріз, який відкриває частину внутрішнього каркаса. На відкритій частині внутрішнього каркаса може бути нанесена печатка товарного знаку або зображення. Ребра пачки можуть бути скошені, округлені або утворювати прямий кут. Пачка може містити курильні вироби, а курильні вироби можуть включати сигарети. Пачка може включати як опуклості, описані вище, сформовані в одній або більше з декількох панелей. 1 UA 106879 C2 5 10 15 20 25 30 35 40 45 50 55 60 У даному винаході також запропонована заготовка для виготовлення пачки для курильних виробів, що має декілька плоских ділянок панелей, і в якій щонайменше одна з ділянок панелей включає множину утворень, що виступають з площини поверхні цієї або кожної ділянки панелі. Заготовка може мати ділянки передньої й задньої панелей, ділянки бічних панелей, нижньої панелі, і ділянку для формування кришки, при цьому щонайменше одна з ділянок передньої й (або) задньої панелі може включати множину утворень. Множина утворень може включати опуклості, що виступають над поверхнею цієї або кожної ділянки панелі. У даному винаході також пропонується спосіб виготовлення пачки для курильних виробів із заготовки, що має декілька плоских ділянок панелей, в якій формують у щонайменше одній з ділянок панелей множину утворень, що виступають з площини поверхні цієї або кожної ділянки панелей. Спосіб також включає тиснення заготовки для формування утворень. Спосіб може включати почергову подачу заготовок зі завантажувального пристрою заготовок у пристрій для тиснення для формування утворень, і подачу тиснених заготовок у сигаретопакувальну машину для формування пачок, заповнених сигаретами. У запропонованому способі, заготовка може мати ділянки передньої й задньої панелей, ділянки бічних панелей і нижньої панелі, і ділянку для формування кришки, при цьому утворення можуть включати опуклості, що виступають від поверхні цієї або кожної ділянки панелі. При здійсненні способу, після заповнення пачок сигаретами, пачку загортають у зовнішню обгортку, запаюють обгортку на пачці, використовуючи тепло від нагрівального елемента, і формують повітряний зазор між обгорткою й поверхнею пачки за допомогою множини опуклостей, що розділяють обгортку й поверхню пачки. У даному описі, термін "курильний виріб" охоплює продукти для паління, наприклад, сигарети, сигари й сигарили на основі тютюну, похідних тютюну, розпушеного тютюну, порошкового тютюну, або замінників тютюну, а також продуктів, що нагріваються без горіння. Курильний виріб може мати фільтр для потоку газів, що втягуються курцем. Для кращого подання винаходу, далі, як частковий приклад, приводиться опис варіантів його здійснення з посиланням на прикладені креслення, на яких: на фіг. 1 представлений перспективний вигляд попереду-збоку пачки сигарет із закритою кришкою відповідно до першого варіанта здійснення винаходу; на фіг. 2 представлений вигляд попереду пачки, показаної на фіг. 1; на фіг. 3 представлений вигляд позаду пачки, показаної на фіг. 1 і 2; на фіг. 4 представлений вигляд збоку пачки, показаної на фіг. 1-3; на фіг. 5 схематично показана заготовка для виготовлення пачки, показаної на фіг. 1-4; на фіг. 6 представлений вигляд фрагмента перетину по лінії А-А' на фіг. 5; на фіг. 7 схематично представлений пристрій для впакування сигарет у пачку, показану на фіг. 1-4; на фіг. 8 схематично показаний верстат для тиснення, що використовується у пристрої, представленому на фіг. 7; на фіг. 9 у збільшеному вигляді представлена частина перетину заготовки, показаної на фіг. 6; на фіг. 10 представлений вигляд фрагмента перетину, аналогічний показаному на фіг. 6, але для заготовки з другого варіанта здійснення винаходу; на фіг. 11 схематично показаний верстат для тиснення, аналогічний показаному на фіг. 8, але призначений для виготовлення заготовки з другого варіанта здійснення винаходу, показаного на фіг. 10; на фіг. 12 у збільшеному вигляді представлена частина перетину заготовки, показаної на фіг. 10; на фіг. 13 представлений вигляд фрагмента перетину, аналогічний показаному на фіг. 6, але для заготовки з третього варіанта здійснення винаходу; на фіг. 14 схематично показаний верстат для тиснення, аналогічний показаному на фіг. 8, але призначений для виготовлення заготовки з третього варіанта здійснення винаходу, показаного на фіг. 13; на фіг. 15 у збільшеному вигляді представлена частина перетину заготовки, показаної на фіг. 13; на фіг. 16 представлений перспективний вигляд попереду-збоку пачки сигарет із закритою кришкою відповідно до четвертого варіанта здійснення винаходу; на фіг. 17 представлена пачка, показана на фіг. 16, з відкритою кришкою. 2 UA 106879 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1-4 показана пачка 1 для сигарет із відкидною кришкою відповідно до першого варіанта здійснення винаходу, сформована зі заготовки, показаної на фіг. 5, що включає передню панель 2, задню панель 3, бічні панелі 4, 5, нижню панель 6 і шарнірну (відкидну) кришку 7, які сформовані відгинанням і склеюванням відповідних ділянок заготовки, показаної на фіг. 5, сформованої з листового картонного матеріалу, наприклад, тонкого картону. Пачка має скошені ребра, що проходять уздовж стику між бічними панелями 4, 5 і передньою й задньою панелями 2, 3. Кришка 7 має похилі бічні крайки 9, і передню крайку 10, що при закритій кришці перебуває нижче лінії 11 шарніра кришки, а верхні крайки 12, 13 передньої й бічної панелей 2, 4, 5 мають, відповідно, форму, що забезпечує щільне прилягання при закритій кришці. Як показано на фіг. 1-4, пачка являє собою тонку пачку, призначену для тонких і надтонких сигарет, хоча винахід не зводиться тільки до пачок таких розмірів і може бути рівною мірою використаний для пачок, призначених для сигарет іншого розміру, інших курильних виробів, а також для пачок, призначених для іншої кількості курильних виробів. У показаному варіанті здійснення, як добре відомо, конструкція кришки 7 з нахилом забезпечує поліпшений доступ до сигарет при відкритій кришці. Внутрішній каркас із картонного листа, наприклад тонкого картону, закріплюється у верхній частині отвору контейнера, наприклад, приклеюванням, і включає вхідну частину для забезпечення користувачеві доступу до сигарет. Форма внутрішнього каркаса вибирається так, що він зв'язує зсередини передню й бічні панелі 2, 4, 5 разом зі скошеними ребрами 8, що прилягають до передньої панелі, так, що утворює перешкоду, в яку може впиратися кришка 7 у закритому стані, при цьому її зовнішні поверхні є продовженням передньої й бічної панелей 2, 4, 5. Внутрішній каркас включає пов'язані з ним виступи, що діють як упори, на які опирається закрита кришка. Передня й задня панелі 2, 3 включають множину круглих опуклостей 18 у формі виступаючих куполів, що відходять назовні від базової поверхні 2а, 3а кожної панелі 2, 3 (що лежить на відстані 't' від зворотньої сторони панелей 2, 3). Це добре видно на фіг. 6 і 9, де показаний вигляд перетину частини передньої панелі 2. Опуклості 18 розташовані рядами й стовпцями й покривають по суті всю площу поверхні передньої й задньої панелей 2, 3. Опуклості 18 можуть бути сформовані тисненням поверхні панелей 2, 3 (в заготовці), як більше докладно буде описано далі. Може бути, однак використана інша технологія, наприклад, вдавлення матеріалу картону між місцями розташування опуклостей для створення множини виступаючих куполів, що відходять від плоскої поверхні панелей 2, 3. Обсяг вимог винаходу включає опуклості різного розміру й форми, однак у частковому варіанті здійснення винаходу, як показано на фіг. 6 і 9, вони мають діаметр d, що становить звичайно порядку 1,0-1,5 мм, і висоту h, що становить звичайно порядку 0,1-0,2 мм, вимірювану від базової поверхні 2а, 3а передньої й задньої панелей 2, 3. Число опуклостей на кожній панелі у межах області домагань винаходу також може змінюватися, і може становити від 5 до 2000, більше переважно від 10 до 1000, і найбільше переважно від 50 до 750. Опуклості 18 відсувають зовнішню обгортку пачки від базової поверхні 2а, 3а панелей 2, 3, створюючи повітряний проміжок між поверхнею обгортки й поверхнями 2а, 3а панелей. При впаковуванні пачки, коли пачка зібрана й закрита з курильними виробами, що перебувають у пачці, пачка загортається в обгортку, звичайно виконану з поліпропілену. У процесі обгортання використовуються нагрівальні елементи для герметизації поліпропіленової обгортки навколо пачки для того, щоб зберегти вміст пачки як можна більше свіжим. Технологія герметизації обгортки пачки може бути різною. В одному процесі, пачка загортається у поліпропіленову обгортку, і нагрівальні елементи притискаються безпосередньо до поверхонь на стиках обгортки, для запаювання обгортки на пачці. В іншому процесі, пачка загортається у поліпропіленову обгортку й потім пропускається через нагрівальний пристрій, що нагріває обгортку для її термоусаджування навколо пачки. В обох процесах, однак, створюване нагрівальними елементами тепло може негативно впливати на курильні вироби, що містяться у пачці. Наприклад, тепло може сушити тютюн, а втрата вологи погіршує якість курильних виробів і скорочує тривалість їх зберігання. У звичайних пачках із гладкими панелями тепло від нагрівальних елементів може легко поширюватися через панель пачки прямо до курильних виробів, що перебувають всередині пачки. Це відбувається головним чином тому, що панель гладка й тому вся поверхня панелі стикається з поверхнею обгортки, і тепло від нагрівального елемента поширюється крізь обгортку на всю поверхню панелі. У пачці відповідно до даного винаходу, навпроти, опуклості 18 відсувають матеріал обгортки від поверхні панелей і створюють повітряний проміжок між ними й значно знижують площу поверхні, за якою обгортка стикається з панелями. Тому площа поверхні для передачі тепла до пачки істотно зменшена, а повітряний зазор між поверхнею 3 UA 106879 C2 5 10 15 20 25 30 35 40 45 50 55 обгортки й базовою поверхнею 2а, 3а панелей між опуклостями 18 служить ізолюючим повітряним зазором. У результаті істотно знижується теплопередача від нагрівальних елементів і навколишнього середовища до пачки, а виходить, і до курильних виробів у пачці, що значно обмежує будь-який негативний вплив тепла на якість курильних виробів, що перебувають у пачці. Оскільки опуклості в описуваному варіанті здійснення всі мають однакову висоту, а кількість їх велика, вони утворюють ефективну поверхню, хоча й переривчасту, віднесену від базових поверхонь 2а, 3а панелей 2, 3, на яку розміщається обгортка. Більше того, переривчаста поверхня, утворена множиною опуклостей, не ускладнює обгортання пачки у звичайних установках для обгортання сигаретних пачок. Крім поліпшеної теплоізоляції, забезпечуваної описаними вище опуклостями 18, опуклості 18 також створюють краще відчутну поверхню захоплення зовні пачки, що допомагає користувачеві тримати пачку й відкривати кришку 7. 2 2 Використовуваний у пачках картон може мати вагу 180-300 г/м , більше типово 200-280 г/м , 2 наприклад, 240 г/м , хоча може використовуватися й більше легкий матеріал, наприклад, 215 2 2 г/м , або навіть 200 г/м . Картон звичайно має товщину порядку 0,3 мм, а глибина тиснення, що формує опуклості, може становити порядку 50 % товщини нетисненого картону. Далі приводиться опис способу впаковування сигарет із посиланням на фіг. 7 і 8. У завантажувальному пристрої 20, показаному на фіг. 7, перебуває множина заготовок 1′, у цілому аналогічних показаній на фіг. 5, але без опуклостей 18. На заготовках 1′ можуть бути попередньо нанесені печатка й лінії згину відомим у рівні техніки способом. Заготовки по одній передаються у верстат 21 для тиснення, в якому опуклості 18 видавлюються у заготовки 1′ з попередньо нанесеною печаткою. Потім заготовки 1′ подаються у сигаретопакувальну машину 22, в яку завантажуються сигарети. У сигаретопакувальній машині 22 заготовка 1′ складається так, що утворює пачку 1, і заповнюється сигаретами, загорненими у фольгу (не показані). Формування пачки сигаретопакувальною машиною 22 виконується відомим фахівцям способом, використанням згинання заготовки, показаної на фіг. 5, за лініями згину з насічкою для одержання пачки. Заготовка 1′ включає ділянку 2′ передньої панелі й ділянку 3′ задньої панелі, з'єднані ділянкою 6′ панелі основи. Кришка формується з ділянки 7′ панелі кришки, що має верх 24 кришки, задню панель 25 кришки, передню панель 26 кришки й клапани 28-30 вхідної частини, які можуть бути відігнуті всередину для одержання конструкції кришки, показаної на фіг. 1-4. Бічні стінки 4, 5 пачки сформовані з ділянок 4′, 4", 5′, 5" панелей, що відходять від ділянок 2′, 3′ передньої й задньої панелей, відповідно. Коли пачка складена, ділянки 4′, 4" і 5′, 5" перекривають одна одну й склеюються, утворюючи бічні панелі 4, 5. Скошені ребра 8 формуються з ділянок 8′ згинанням уздовж ліній 31, 32 згину з насічкою. Після складання, кришка 7 може повертатися уздовж лінії 11 згину. Початково, на заготовку може бути нанесена печатка, що включає дані про товар й інформацію користувача, але опуклості відсутні. Далі у верстаті 21 для тиснення наносяться опуклості, для чого може використовуватися штамп 34 для тиснення, показаний на фіг. 8. Заготовка 1′ з нанесеною на ній печаткою сполучається у верстаті зі штампом 34 для тиснення (показаний у перетині), що переміщається у напрямку стрілки А для виконання тиснення у поверхні заготовки 1′. Штамп 34 включає групу ввігнутих ямок або поглиблень 35, які представляють дзеркальне відбиття результуючих опуклостей 18, формованих у заготовки, і при вдавлюванні яких у заготовку 1′ виконується тиснення у ній опуклостей 18 для досягнення конфігурації, показаної на фіг. 1-6 і 9. Після цього, тиснена заготовка 1′ подається у сигаретопакувальну машину 22, показану на фіг. 7, для складання й заповнення сигаретами, як це було описано вище. В описаному вище прикладі, опуклості показані й описані як виступаючі назовні від зовнішніх поверхонь панелей пачки, що забезпечує технічний ефект створення ізолюючого повітряного зазору між поверхнею пачки й обгорткою, для запобігання погіршення якості курильних виробів під дією тепла. Передбачається, однак, що обсяг вимог винаходу може охоплювати й опуклості, що виступають всередину від внутрішньої поверхні(-онь) панелей пачки. Цей другий, альтернативний варіант здійснення винаходу представлений на фіг. 10-12, де показана частина заготовки 101′, аналогічна заготовці 1′ з першого варіанта здійснення винаходу. Відповідно, коли заготовка 101′ з другого варіанта здійснення винаходу складається для формування сигаретної пачки, опуклості 118 будуть спрямовані всередину й відсунуть обгорнені у фольгу сигарети, які повинні бути поміщені у пачку, від внутрішньої поверхні пачки, створивши тим самим ізолюючий повітряний зазор між обгорненими у фольгу сигаретами й внутрішньою поверхнею пачки. Цей ізолюючий повітряний зазор сприяє зниженню теплопередачі від панелей пачки до обгорнених у 4 UA 106879 C2 5 10 15 20 25 30 35 40 45 50 55 60 фольгу сигарет усередині пачки й, тим самим, запобігає виникнення описаного вище явища теплової деградації курильних виробів. Також як і опуклості 18 з першого варіанта здійснення, опуклості 118 з другого варіанта здійснення можуть бути нанесені у верстаті для тиснення, в якому може використовуватися штамп 134 для тиснення, показаний на фіг. 11. У цьому випадку, заготовка 101′ сполучається зі штампом 134 для тиснення (показаний у перетині), що переміщається у напрямку стрілки А для тиснення поверхні заготовки 101′. Штамп 134 включає групу ввігнутих ямок або поглиблень 135, які представляють дзеркальне відбиття результуючих опуклостей 118, формованих у заготовці 101′, і при вдавлюванні яких у заготовку 101′ виконується тиснення у ній опуклостей 118 для досягнення конфігурації, показаної на фіг. 10 і 12. Інші кроки способу впакування сигарет, описані вище стосовно до першого варіанта здійснення, рівною мірою застосовні до пачки у відповідності з другим варіантом здійснення винаходу. У другому варіанті здійснення, показаному на фіг. 10-12, опуклості 118, що виступають всередину, використовуються замість виступаючих назовні опуклостей 18, показаних і описаних у першому варіанті здійснення. Однак виступаючі всередину опуклості 118 можуть бути використані на додаток до виступаючих назовні опуклостей 18, і такий третій варіант здійснення винаходу представлений на фіг. 13-15, де показана частина заготовки 201′, аналогічній заготовці 1′ першого варіанта здійснення, показаної на фіг. 5. На фіг. 13 і 15 показано, що опуклості 218 у цьому третьому варіанті здійснення сформовані на обох сторонах заготовки 201′ так, що коли пачка зігнута та її виготовлення закінчене, на передній і задній панелях пачки є виступаючі як усередину, так і назовні опуклості 218. Внаслідок цього, третій варіант здійснення винаходу має підвищений технічний ефект використання двох повітряних проміжків для ізолювання сигарет від зовнішнього джерела тепла, а саме, першого повітряного проміжку між обгорткою й зовнішньою базовою поверхнею панелей, що забезпечується опуклостями, які виступають назовні, як у першому варіанті здійснення винаходу, і другого повітряного проміжку між внутрішньою базовою поверхнею панелей і обгорненими у фольгу сигаретами, що забезпечується опуклостями, які виступають всередину, як у другому варіанті здійснення винаходу. Також як і опуклості 18, 118 першого й другого варіантів здійснення, опуклості 218 у третьому варіанті здійснення можуть бути нанесені у верстаті для тиснення, що може використовувати штамп 234 для тиснення, показаний на фіг. 14. У цьому випадку, заготовка 201′ сполучається зі штампом 234 для тиснення (показаний у перетині), що переміщається у напрямку А для нанесення тиснення на обидві поверхні заготовки 201′. Дві частини штампа 234 включають групи ввігнутих ямок або поглиблень 235, які являють собою дзеркальне відбиття результуючих опуклостей 218, формованих у заготовці 201′, і при вдавлюванні яких у заготовку 201′ відповідно зверху й знизу, виконується тиснення у ній опуклостей 218 з кожної сторони заготовки 201′ для досягнення конфігурації, показаної на фіг. 13 і 15. Інші кроки способу впакування сигарет, описані вище стосовно до першого варіанта здійснення, рівною мірою застосовні до пачки у відповідності з другим варіантом здійснення винаходу. Як у другому, так і у третьому варіантах здійснення винаходу, опуклості можуть мати будьяку форму й розмір, описані вище відносно опуклостей першого варіанта здійснення винаходу. Більше того, описаний вище спосіб тиснення, або інші способи одержання виступаючих назовні опуклостей відповідно до першого варіанта, можуть бути рівною мірою застосовні у виготовленні другого й третього варіантів здійснення винаходу з опуклостями. Четвертий варіант здійснення даного винаходу, показаний на фіг. 16 і 17, у цілому аналогічний першому варіанту здійснення, показаному на фіг. 1-4, і в його описі, наведеному далі, використовуються ті ж цифрові позначення для подібних елементів. Внутрішній каркас 15 з листового картонного матеріалу, наприклад тонкого картону, закріплюється у верхній частині отвору пачки, наприклад, приклеюванням, і включає вхідну частину 16 для забезпечення користувачеві доступу до сигарет. Форма внутрішнього каркаса 15 вибирається так, що він зв'язує зсередини передню й бічні панелі 2, 4, 5 разом зі скошеними ребрами 8, що прилягають до передньої панелі, так, що утворює перешкоду, в яку може впиратися кришка 7 у закритому стані, при цьому її зовнішні поверхні є продовженням передньої й бічної панелей 2, 4, 5. Внутрішній каркас 15 включає пов'язані з ним виступи (не показані), що діють як упори, на які опирається закрита кришка 7. Однак, четвертий варіант здійснення, показаний на фіг. 16 і 17, відрізняється від першого варіанта здійснення, показаного на фіг. 1-4, тим, що передня панель 2 включає вирізану або вхідну ділянку 17 на своїй верхній крайці 13, що відкриває частину внутрішнього каркаса 15, коли кришка 7 закрита. На відкритій частині внутрішнього каркаса 15 можуть бути печаткою нанесені товарний знак або зображення. Крім того, вхідна ділянка 16 внутрішнього каркаса 15 розташована над вирізаною або вхідною ділянкою 17 у передній панелі 5 UA 106879 C2 5 10 15 20 25 30 35 40 45 50 55 60 2. Вхідна ділянка 16 у внутрішньому каркасі 15 може сприяти витяганню сигарет із пачки користувачем, відкриваючи більшу площу поверхні верху сигарет для захоплення сигарети. Багато модифікацій і зміни в описаних пачках попадають в обсяг вимог винаходу. Наприклад, кількість опуклостей, і розташування опуклостей на передній і задній панелях пачки може бути різною(-им). Крім того, опуклості не обов'язково робити на всій передній панелі, вони можуть бути на окремих ділянках однієї або більше панелей, чого досить для одержання описаних вище переваг. Крім того, точні значення діаметра d і висоти h опуклостей можуть вибиратися у межах області домагань винаходу, і хоча опуклості показані круглими, рівною мірою можуть бути використані опуклості різних інших форм, наприклад, овальної, квадратної, прямокутної, трикутної тощо. Крім цього, не всі опуклості на пачці повинні бути однакового розміру й (або) форми, і можуть змінюватися за панеллю(-ями). Подібні варіації опуклостей дозволяють одержати на пачці рельєфну зовнішню поверхню й прийнятну поверхню, що забезпечує досягнення описаних вище технічних переваг, які одержують у варіантах здійснення винаходу з круглими опуклостями, описаними вище. Далі, такі варіації опуклостей дозволяють одержати пачку з множиною окремих ізолюючих повітряних порожнин і прийнятною поверхнею, в якій забезпечується досягнення описаних вище технічних переваг, що одержують у варіантах здійснення винаходу з круглими опуклостями, описаними вище. Крім того, хоча описані пачки мають скошені ребра, ребра можуть мати й іншу форму, наприклад, прямокутну або округлену. Пачки, показані й описані у часткових варіантах здійснення, являють собою вузькі пачки, призначені для розміщення у них тонких (slims) або надтонких (superslims) сигарет. Винахід, однак, не зводиться тільки до пачки, що має такі розміри, і з рівним ступенем може бути застосований до пачки будь-якої іншої форми, включаючи пачки для звичайних довгих (kingsize) сигарет, за розміром як правило призначені для розміщення у них двадцяти звичайних довгих сигарет. До того ж, штамп для верстата для тиснення може являти собою вальцьовий інструмент для тиснення, а фахівцям відомі й інші способи створення опуклостей, не обов'язково пов'язані з тисненням. Крім того, опуклості на заготовках можуть бути зроблені заздалегідь, при їх виготовленні, при цьому заготовки, що перебувають у завантажувальному пристрої, вже мають опуклості, що виключає необхідність використання верстата для тиснення. В описаних прикладах, виступи робляться як на передній, так і на задній панелях. Вони, однак, можуть робитися тільки на передній або тільки на задній панелі, або також на панелі основи й (або) бічних панелях, а також на кришці, або на цих поверхнях у будь-якій комбінації. У варіантах здійснення винаходу з другого по четвертий рівною мірою можуть бути використані будь-які вага й розміри картону, описані вище стосовно до першого варіанта здійснення. Незважаючи на те, що винахід був описаний стосовно до пачки з відкидною кришкою, його можна використовувати й з іншими пачками для курильних виробів, які не обов'язково мають кришку, наприклад, з контейнером, що містить декілька сигаретних пачок із відкидними кришками. Очевидно, що в обсяг вимог формули винаходу, що знаходиться далі, попадають багато інших модифікацій і зміни. Розкриття у цілому (включаючи титульний аркуш, назву, заголовки, галузь винаходу, передумови винаходу, суть винаходу, короткий опис креслень, докладний опис, формулу, реферат, креслення тощо), за допомогою ілюстрації різних варіантів здійснення, показує шлях реалізації заявлених винаходів. Показані у розкритті переваги й ознаки відносяться тільки до часткових варіантів здійснення й не є вичерпними й (або) винятковими. Вони представлені тільки для полегшення розуміння й викладу заявлених принципів. Варто розуміти, що вони не представляють всі заявлені винаходи. При цьому деякі особливості винаходу у даному розкритті розглянуті не були. Те, що для якоїсь частини винаходу не були представлені альтернативні варіанти здійснення, або що для частини винаходу можуть існувати не описані у розкритті альтернативні варіанти здійснення, не повинно розглядатися як відмова від прав на ці альтернативні варіанти. Варто розуміти, що багато з цих не описаних варіантів здійснення використовують ті ж принципи винаходу, а інші є еквівалентами. Таким чином, повинно бути зрозуміло, що можуть бути використані й інші варіанти здійснення, і функціональні, логічні, організаційні, конструктивні й (або) топологічні модифікації можуть бути зроблені у рамках області домагань і (або) суті розкриття. Самі по собі, всі приклади й (або) варіанти здійснення маються на увазі такими, що не мають обмежувального характеру за всім розкриттям. Крім того, 6 UA 106879 C2 5 10 15 у зв'язку з розглянутими тут варіантами здійснення, у відношенні не розглянутих тут варіантів не повинно робитися інших висновків, крім того, що вони не розглядалися тільки для економії місця й виключення повторень. Наприклад, варто розуміти, що конструкція будь-якої комбінації будьяких компонентів, інші компоненти й (або) будь-який наявний набір ознак, описані у кресленнях і (або) за всім розкриттям, не обмежені фіксованим порядком і (або) схемою розташування, а навпроти, будь-який розкритий порядок наведений для прикладу й всі еквіваленти, поза залежністю від порядку, передбачені даним розкриттям. Самі по собі, деякі з цих ознак можуть бути взаємно суперечливі у тому розумінні, що вони не можуть одночасно бути присутніми в одному варіанті здійснення. Аналогічно, деякі ознаки застосовні до однієї особливості винаходу й не застосовні до іншої. Крім того, розкриття включає інші винаходи, що не заявлені тут. Заявник залишає за собою всі права у відношенні цих винаходів, що не заявлені тут, включаючи право подати заявку на ці винаходи, подати додаткові заявки, продовження заявки, часткове продовження, розділити заявку й (або) інше. Варто розуміти, що переваги, варіанти здійснення, приклади, ознаки, функціональні, логічні, організаційні, конструктивні, топологічні й (або) інші особливості розкриття не повинні розглядатися як обмежуючі розкриття, визначене формулою, або як обмежуючі еквіваленти формули. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Пачка для курильних виробів, що має передню й задню плоскі панелі та менші за них бічні плоскі панелі, які формують пачку, яка відрізняється тим, що щонайменше передня і/або задня плоска(і) панель(і) включають множину окремих виступів, розташованих із інтервалами один від одного й виступаючих назовні від зовнішньої поверхні цих панелі(ей), причому зазначена зовнішня поверхня визначає розмір першої відстані (t) від площини задньої сторони зазначених передньої та задньої плоских панелей, а зазначені окремі виступи, що мають висоту (h), виміряну від зазначеної зовнішньої поверхні так, що вони визначають розмір другої відстані (t+h) від площини задньої сторони зазначених передньої та задньої плоских панелей. 2. Пачка за п. 1, в якій передня й задня панелі обидві включають виступи. 3. Пачка за п. 1 або 2, в якій бічні панелі включають виступи. 4. Пачка за будь-яким із пп. 1-3, що має нижню панель і кришку, що має множину панелей, причому верхня панель кришки включає виступи. 5. Пачка за будь-яким із пп. 1-4, що має нижню панель і кришку, причому нижня панель включає виступи. 6. Пачка за будь-яким із пп. 1-5, що містить кришку, що має відкидний верх. 7. Пачка за будь-яким із попередніх пунктів, в якій виступи сформовані тисненням. 8. Пачка за будь-яким із попередніх пунктів, виготовлена з листового картонного матеріалу, а виступи сформовані у товщі листового матеріалу. 9. Пачка за будь-яким із попередніх пунктів, в якій виступи сформовані по суті за всією площею поверхні панелі(ей). 10. Пачка за будь-яким із пп. 1-9, в якій виступи сформовані тільки на частині площі поверхні панелі (ей). 11. Пачка за будь-яким із попередніх пунктів, в якій виступи виступають як від зовнішньої поверхні(онь), так і від внутрішньої поверхні(онь) панелі(ей). 12. Пачка за будь-яким із попередніх пунктів, в якій згадана панель або кожна панель включає від 5 до 2000 виступів. 13. Пачка за п. 12, в якій згадана панель або кожна панель включає від 10 до 1000 виступів. 14. Пачка за п. 13, в якій згадана панель або кожна панель включає від 50 до 750 виступів. 15. Пачка за будь-яким із попередніх пунктів, в якій всі виступи виступають над поверхнею(ями) панелі(ей) на однакову відстань. 16. Пачка за будь-яким із попередніх пунктів, в якій виступи мають у цілому кругову опуклу форму. 17. Пачка за будь-яким із попередніх пунктів, в якій виступи розташовані рівними рядами й стовпцями на поверхні(ях) панелі. 18. Пачка за будь-яким із попередніх пунктів, що має зовнішню обгортку, відділену виступами від поверхні панелі(ей) пачки. 19. Пачка за будь-яким із попередніх пунктів, що має всередині внутрішній каркас. 20. Пачка за п. 19, що має передню панель з вирізом, що відкриває частину внутрішнього каркаса. 21. Пачка за п. 20, в якій на відкритій частині внутрішнього каркаса видруковані товарний знак або зображення. 7 UA 106879 C2 5 10 15 20 25 30 22. Пачка за будь-яким із попередніх пунктів, ребра якої скошені, округлені або утворюють прямий кут. 23. Пачка за будь-яким із попередніх пунктів, що містить курильні вироби. 24. Пачка за п. 23, в якій курильні вироби являють собою сигарети. 25. Заготовка для виготовлення пачки для курильних виробів, що включає ділянки передньої і задньої плоских панелей і ділянки менших за них бічних плоских панелей, яка відрізняється тим, що щонайменше одна з ділянок передньої і/або задньої плоских панелей включає множину окремих виступів, розташованих із інтервалами один від одного й виступаючих назовні від зовнішньої поверхні згаданої ділянки або кожної ділянки передньої і/або задньої плоских панелей, причому зазначена зовнішня поверхня визначає розмір першої відстані (t) від площини задньої сторони зазначених передньої та задньої плоскої панелі, а зазначені окремі виступи, що мають висоту (h), виміряну від зазначеної зовнішньої поверхні так, що вони визначають розмір другої відстані (t+h) від площини задньої сторони зазначених передньої та задньої плоскої панелі. 26. Спосіб виготовлення пачки для курильних виробів із заготовки, що включає ділянки передньої і задньої плоских панелей і ділянки менших за них бічних панелей, яка відрізняється тим, що формують на щонайменше одній з ділянок передньої і/або задньої панелі множину окремих виступів, розташованих із інтервалами один від одного й виступаючих назовні від зовнішньої поверхні згаданої ділянки або кожної ділянки передньої і/або задньої плоских панелей, причому зазначена зовнішня поверхня визначає розмір першої відстані (t) від площини задньої сторони зазначених передньої та задньої плоскої панелі, а зазначені окремі виступи, що мають висоту (h), виміряну від зазначеної зовнішньої поверхні так, що вони визначають розмір другої відстані (t+h) від площини задньої сторони зазначених передньої та задньої плоскої панелі. 27. Спосіб за п. 26, у якому виконують тиснення заготовки для формування виступів. 28. Спосіб за п. 27, у якому почергово подають заготовки зі завантажувального пристрою у пристрій для тиснення для формування виступів і подають тиснені заготовки у сигаретопакувальну машину для формування пачок, й, потім, заповнення їх сигаретами. 29. Спосіб за п. 28, у якому, після заповнення пачок сигаретами, пачку загортають в обгортку, запаюють обгортку на пачці, використовуючи тепло від нагрівального елемента, і формують повітряний зазор між обгорткою й поверхнею пачки за допомогою множини опуклостей, що розділяють обгортку й поверхню пачки. 8 UA 106879 C2 9 UA 106879 C2 10 UA 106879 C2 11 UA 106879 C2 12 UA 106879 C2 13 UA 106879 C2 14 UA 106879 C2 15 UA 106879 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
