Сепаратор магнітний високоінтенсивний стрічковий

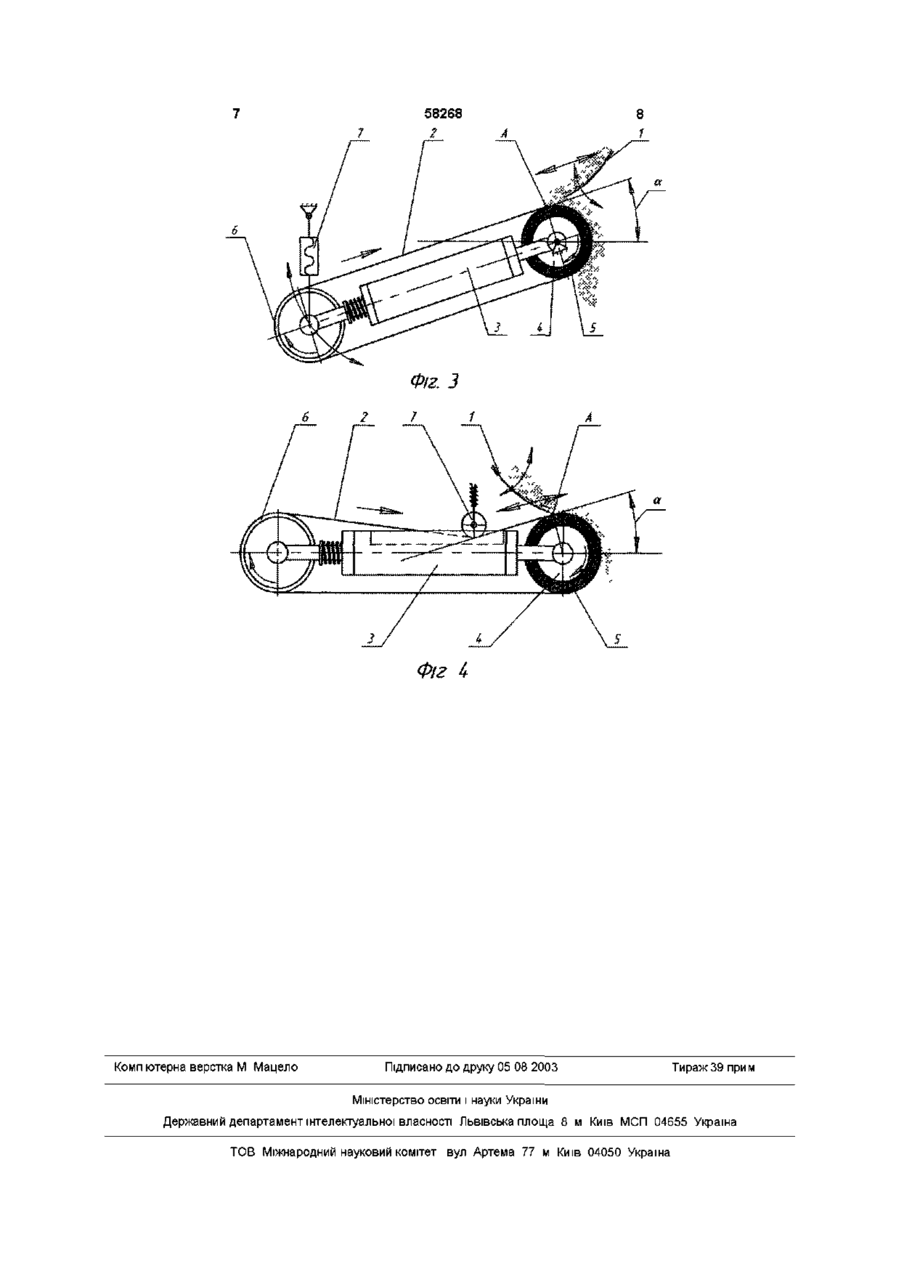

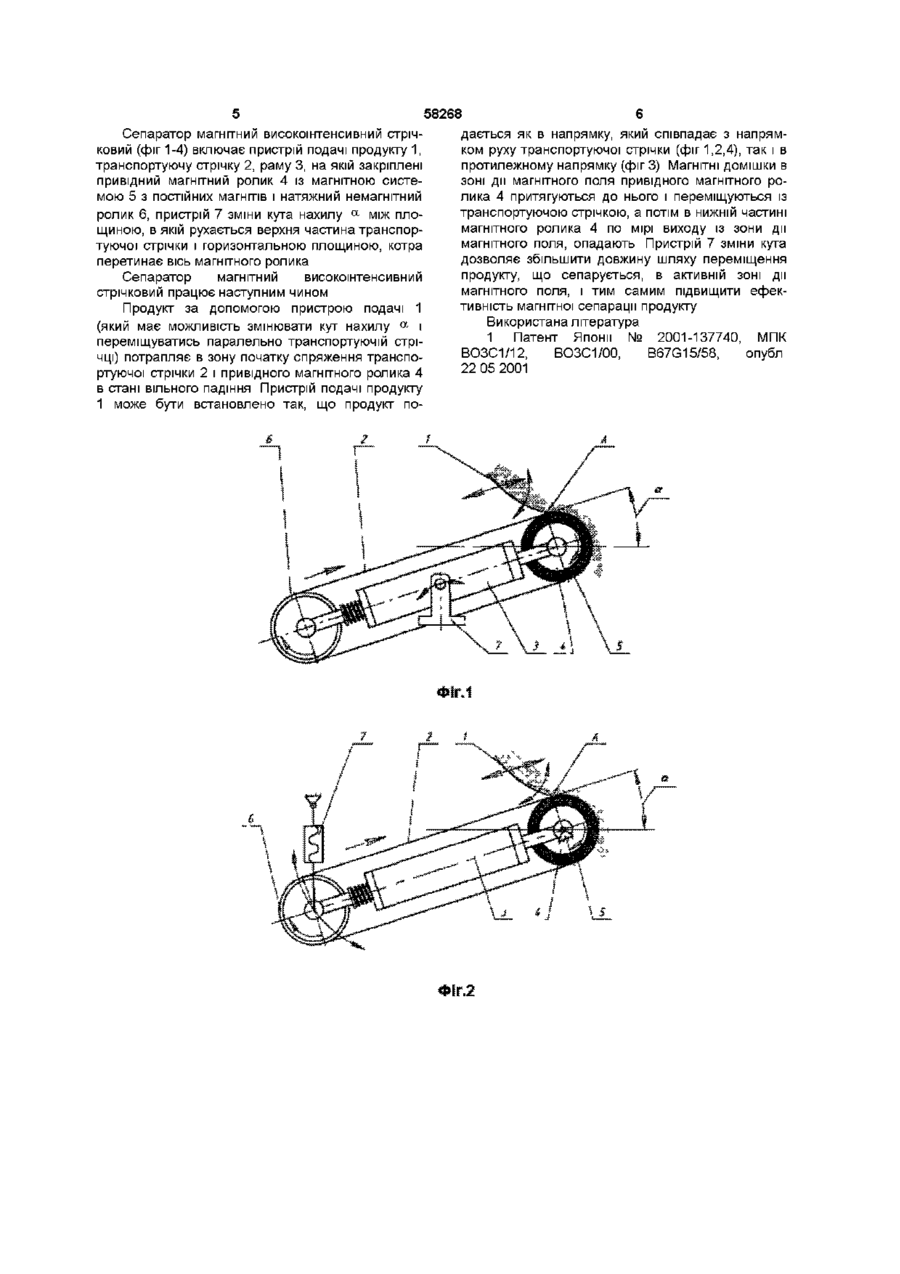

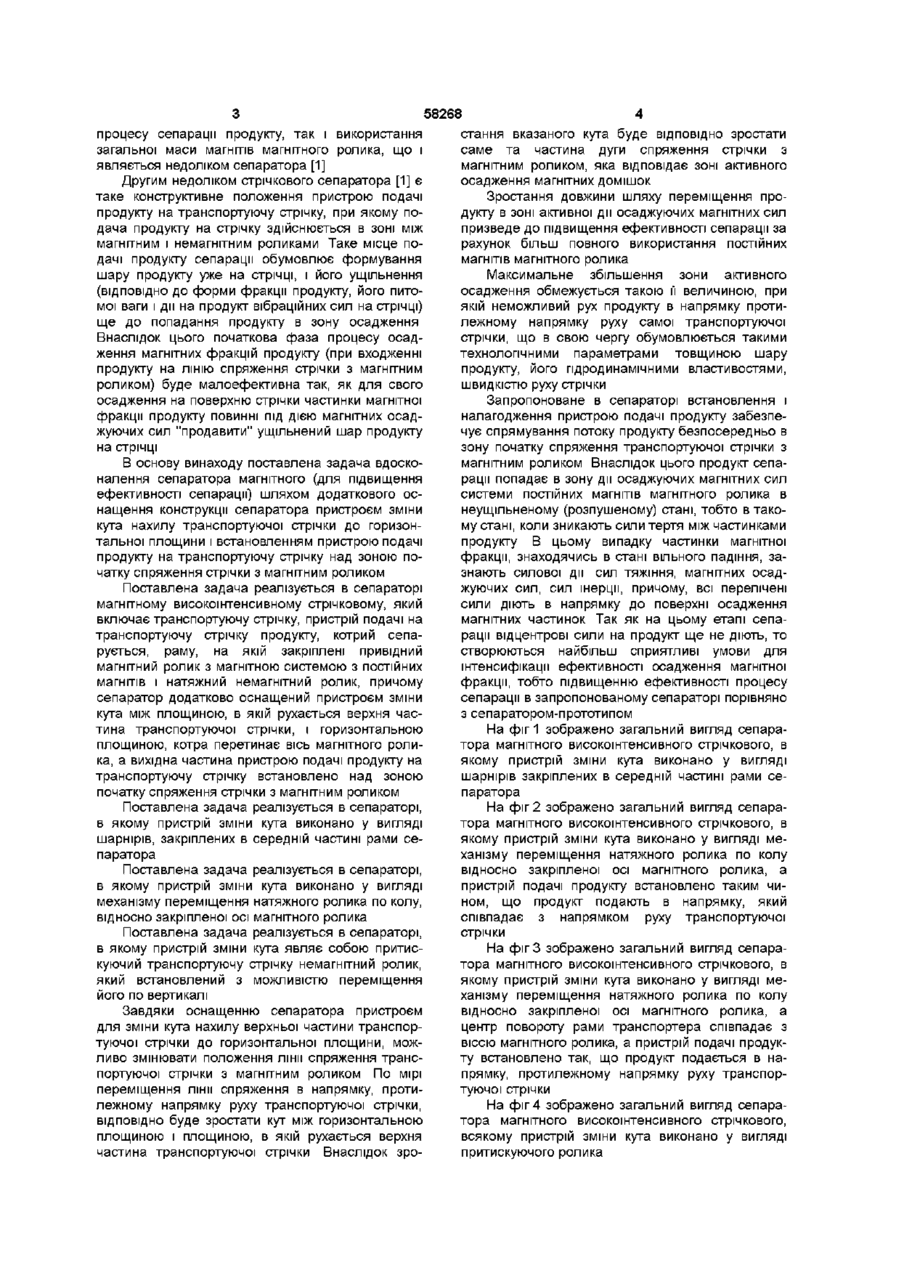

1 Сепаратор магнітний високоштенсивний стрічковий, який включає транспортуючу стрічку, пристрій подачі на транспортуючу стрічку продукту, котрий сепарується, раму, на якій закріплені привідний магнітний ролик із магнітною системою з постійних магнітів, і натяжний немагнітний ролик, який відрізняється тим, що сепаратор додатково оснащений пристроєм зміни кута між площиною, в якій рухається верхня частина транспортуючої стрічки, і горизонтальною площиною, котра перетинає вісь магнітного ролика, а вихідна частина пристрою подачі продукту на транспортуючу стрічку встановлена над зоною початку спряження стрічки з магнітним роликом 2 Сепаратор магнітний високоштенсивний стрічковий за п 1, який відрізняється тим, що пристрій зміни кута виконано у вигляді шарнірів, закріплених в середній частині рами сепаратора 3 Сепаратор магнітний високоштенсивний стрічковий за п 1, який відрізняється тим, що пристрій зміни кута виконано у вигляді механізму переміщення натяжного ролика по колу відносно закріпленої осі магнітного ролика 4 Сепаратор магнітний високоштенсивний стрічковий за п 1, який відрізняється тим, що пристрій зміни кута являє собою притискуючий транспортуючу стрічку немагнітний ролик, який встановлений з можливістю переміщення його по вертикалі Винахід відноситься до пристроїв магнітної сепарації сипучих продуктів, переважно для вилучення слабомагнітних домішок в технологічних процесах скляної, гірничодобувної, керамічної, металургійної та в інших галузях Відомий сепаратор магнітний стрічковий [1], що є найбільш близьким до запропонованого по технічній суті і результату, що досягається, і прийнятий в якості прототипу Сепаратор [1] містить привідний магнітний ролик, в якому розміщена магнітна система з постійних магнітів, натяжний немагнітний ролик, з'єднаний з магнітним роликом через транспортуючу стрічку і пристрій подачі продукту, що сепарується, на транспортуючу стрічку, яка займає горизонтальне положення З пристрою подачі продукт подається на транспортуючу стрічку в зону між магнітним та натяжним роликом і, створений на стрічці, шар цього продукту транспортується на магнітний ролик Внаслідок дії осаджуючих магнітних сил магнітні домішки, які попадають в зону дії цих сил, осаджуються на стрічку і опадають з неї в нижній частині магнітного ролика по мірі виходу із зони дії магнітних сил Немагнітна фракція продукту відривається з транспортуючої стрічки, переважно, в зоні перетину горизонтальної площини, що проходить через вісь магнітного ролика, з поверхнею магнітного ролика Горизонтальне положення транспортуючої стрічки визначає ЛІНІЮ спряження стрічки з магнітним роликом в вертикальній площині, що проходить через вісь магнітного ролика Таке положення лінії спряження визначає довжину шляху переміщення продукту сепарації в активній зоні осадження магнітної фракції продукту на поверхні транспортуючої стрічки Довжина цього шляху дорівнює довжині дуги по поверхні магнітного ролика, що відповідає куту ~ 90° Таке положення лінії спряження транспортуючої стрічки з магнітним роликом обмежує зону активного осадження продукту на транспортуючу стрічку дугою по поверхні магнітного ролика, що відповідає куту ~ 90° Обмеження зони активного осадження дугою 90° при розміщенні постійних магнітів магнітного ролика вздовж всієї його поверхні ВІДПОВІДНО зменшує як ефективність самого 00 (О 00 ю 58268 процесу сепарації продукту, так і використання загальної маси магнітів магнітного ролика, що і являється недоліком сепаратора [1] Другим недоліком стрічкового сепаратора [1] є таке конструктивне положення пристрою подачі продукту на транспортуючу стрічку, при якому подача продукту на стрічку здійснюється в зоні між магнітним і немагнітним роликами Таке місце подачі продукту сепарації обумовлює формування шару продукту уже на стрічці, і його ущільнення (ВІДПОВІДНО ДО форми фракції продукту, його питомої ваги і дії на продукт вібраційних сил на стрічці) ще до попадання продукту в зону осадження Внаслідок цього початкова фаза процесу осадження магнітних фракцій продукту (при входженні продукту на ЛІНІЮ спряження стрічки з магнітним роликом) буде малоефективна так, як для свого осадження на поверхню стрічки частинки магнітної фракції продукту повинні під дією магнітних осаджуючих сил "продавити" ущільнений шар продукту на стрічці В основу винаходу поставлена задача вдосконалення сепаратора магнітного (для підвищення ефективності сепарації) шляхом додаткового оснащення конструкції сепаратора пристроєм зміни кута нахилу транспортуючої стрічки до горизонтальної площини і встановленням пристрою подачі продукту на транспортуючу стрічку над зоною початку спряження стрічки з магнітним роликом Поставлена задача реалізується в сепараторі магнітному високоштенсивному стрічковому, який включає транспортуючу стрічку, пристрій подачі на транспортуючу стрічку продукту, котрий сепарується, раму, на якій закріплені привідний магнітний ролик з магнітною системою з постійних магнітів і натяжний немагнітний ролик, причому сепаратор додатково оснащений пристроєм зміни кута між площиною, в якій рухається верхня частина транспортуючої стрічки, і горизонтальною площиною, котра перетинає вісь магнітного ролика, а вихідна частина пристрою подачі продукту на транспортуючу стрічку встановлено над зоною початку спряження стрічки з магнітним роликом Поставлена задача реалізується в сепараторі, в якому пристрій зміни кута виконано у вигляді шарнірів, закріплених в середній частині рами сепаратора Поставлена задача реалізується в сепараторі, в якому пристрій зміни кута виконано у вигляді механізму переміщення натяжного ролика по колу, відносно закріпленої осі магнітного ролика Поставлена задача реалізується в сепараторі, в якому пристрій зміни кута являє собою притискуючий транспортуючу стрічку немагнітний ролик, який встановлений з можливістю переміщення його по вертикалі Завдяки оснащенню сепаратора пристроєм для зміни кута нахилу верхньої частини транспортуючої стрічки до горизонтальної площини, можливо змінювати положення лінії спряження транспортуючої стрічки з магнітним роликом По мірі переміщення лінії спряження в напрямку, протилежному напрямку руху транспортуючої стрічки, ВІДПОВІДНО буде зростати кут між горизонтальною площиною і площиною, в якій рухається верхня частина транспортуючої стрічки Внаслідок зро стання вказаного кута буде ВІДПОВІДНО зростати саме та частина дуги спряження стрічки з магнітним роликом, яка відповідає зоні активного осадження магнітних домішок Зростання довжини шляху переміщення продукту в зоні активної дії осаджуючих магнітних сил призведе до підвищення ефективності сепарації за рахунок більш повного використання постійних магнітів магнітного ролика Максимальне збільшення зони активного осадження обмежується такою м величиною, при якій неможливий рух продукту в напрямку протилежному напрямку руху самої транспортуючої стрічки, що в свою чергу обумовлюється такими технологічними параметрами товщиною шару продукту, його гідродинамічними властивостями, швидкістю руху стрічки Запропоноване в сепараторі встановлення і налагодження пристрою подачі продукту забезпечує спрямування потоку продукту безпосередньо в зону початку спряження транспортуючої стрічки з магнітним роликом Внаслідок цього продукт сепарації попадає в зону дії осаджуючих магнітних сил системи постійних магнітів магнітного ролика в неущільненому (розпушеному) стані, тобто в такому стані, коли зникають сили тертя між частинками продукту В цьому випадку частинки магнітної фракції, знаходячись в стані вільного падіння, зазнають силової дм сил тяжіння, магнітних осаджуючих сил, сил інерції, причому, всі перелічені сили діють в напрямку до поверхні осадження магнітних частинок Так як на цьому етапі сепарації відцентрові сили на продукт ще не діють, то створюються найбільш сприятливі умови для інтенсифікації ефективності осадження магнітної фракції, тобто підвищенню ефективності процесу сепарації в запропонованому сепараторі порівняно з сепаратором-прототипом На фіг 1 зображено загальний вигляд сепаратора магнітного високоштенсивного стрічкового, в якому пристрій зміни кута виконано у вигляді шарнірів закріплених в середній частині рами сепаратора На фіг 2 зображено загальний вигляд сепаратора магнітного високоштенсивного стрічкового, в якому пристрій зміни кута виконано у вигляді механізму переміщення натяжного ролика по колу відносно закріпленої осі магнітного ролика, а пристрій подачі продукту встановлено таким чином, що продукт подають в напрямку, який співпадає з напрямком руху транспортуючої стрічки На фіг 3 зображено загальний вигляд сепаратора магнітного високоштенсивного стрічкового, в якому пристрій зміни кута виконано у вигляді механізму переміщення натяжного ролика по колу відносно закріпленої осі магнітного ролика, а центр повороту рами транспортера співпадає з віссю магнітного ролика, а пристрій подачіпродукту встановлено так, що продукт подається в напрямку, протилежному напрямку руху транспортуючої стрічки На фіг 4 зображено загальний вигляд сепаратора магнітного високоштенсивного стрічкового, всякому пристрій зміни кута виконано у вигляді притискуючого ролика 58268 Сепаратор магнітний високоінтенсивнии стрічковий (фіг 1-4) включає пристрій подачі продукту 1, транспортуючу стрічку 2, раму 3, на якій закріплені привідний магнітний ролик 4 із магнітною системою 5 з постійних магнітів і натяжний немагнітний ролик 6, пристрій 7 зміни кута нахилу а між площиною, в якій рухається верхня частина транспортуючої стрічки і горизонтальною площиною, котра перетинає вісь магнітного ролика Сепаратор магнітний високоінтенсивнии стрічковий працює наступним чином Продукт за допомогою пристрою подачі 1 (який має можливість змінювати кут нахилу а і переміщуватись паралельно транспортуючій стрічці) потрапляє в зону початку спряження транспортуючої стрічки 2 і привідного магнітного ролика 4 в стані вільного падіння Пристрій подачі продукту 1 може бути встановлено так, що продукт по дається як в напрямку, який співпадає з напрямком руху транспортуючої стрічки (фіг 1,2,4), так і в протилежному напрямку (фіг 3) Магнітні домішки в зоні дії магнітного поля привідного магнітного ролика 4 притягуються до нього і переміщуються із транспортуючою стрічкою, а потім в нижній частині магнітного ролика 4 по мірі виходу із зони дії магнітного поля, опадають Пристрій 7 зміни кута дозволяє збільшити довжину шляху переміщення продукту, що сепарується, в активній зоні дії магнітного поля, і тим самим підвищити ефективність магнітної сепарації продукту Використана література 1 Патент Японії № 2001-137740, МПК ВОЗС1/12, ВОЗС1/00, B67G15/58, опубл 22 05 2001 Комп ютерна верстка М Мацело Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
