Спосіб декоративної обробки виробів з деревних матеріалів

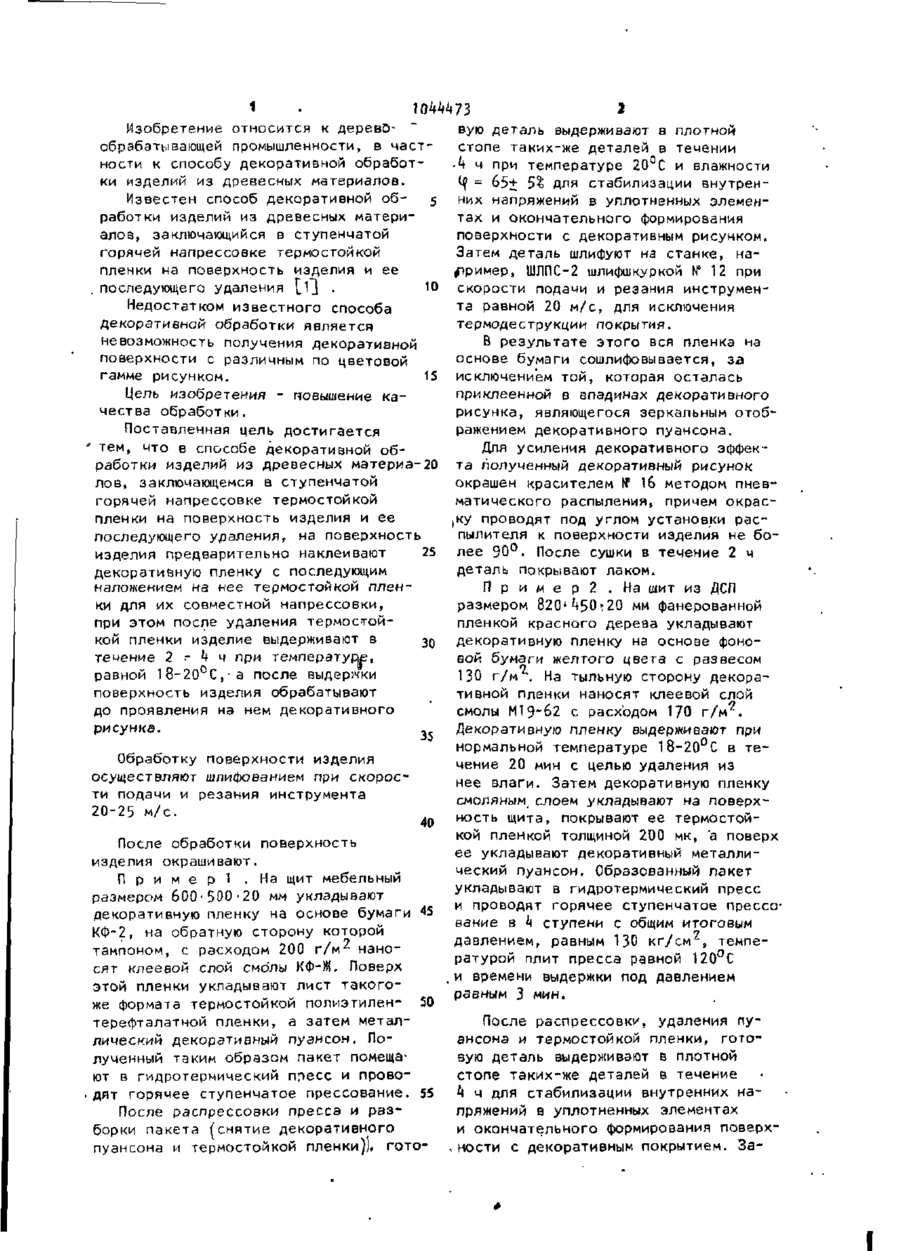

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (]9)WV(HJ 3(50 В kk В 5/00, В hk С 5/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ UH 3305120/28-12 (22) 22.06.81 U 6 ) 30.09.83- Бюл. № 36 (72) П.Г. Прудников, В.В. Гордиенко и М.И, Фридлянд (71) Украинский государственный институт по проектированию мебели и столярных изделий "Укргипромебель" (.53) 621.795 (088.8) (56) 1. Авторское свидетельство СССР по заявке Г 2921570/28-12, кл. В hh В 5/00, 1980. (.5*0(57) 1. СПОСОБ ДЕКОРАТИВНОЙ ОБ РАБОТКИ ИЗДЕЛИЙ ИЗ ДРЕВЕСНЫХ WATE РИАЛОВ, заключающийся в ступенчатой горячей напрессовке термостойкой пленки на поверхность изделия и ее последующего удаления, о т л и ч а ю щ и й с я тем, что, с целью повыше? ния качества обработки, на поверх ность изделия предварительно наклеивают декоративную пленку с последующим наложением на нее термостойкой пленки для их совместной напрессовк и , при этом после удаления термостойкой пленки изделие выдерживают в течение 2-k ч при температуре, равной 18~2O°C, а после выдержки поверхность изделия обрабатывают до проявления на нем декоративного рисунка. 2. Способ по п. 1, о т л и ч а ю щ и й с я тем, что.обработку поверхности изделия осуществляют шлифованием при скорости подачи и резания инструмента 20-25 м/с. 3. Способ по п п . 1 и 2, о т л и ч а ю щ и й с я тем, что после обработки поверхности изделия последнюю окрашивают. 1 10W73 Изобретение относится к деревовую деталь выдерживают в плотной обрабатывающей промышленности, в частстопе таких-же деталей в течении ности к способу декоративной обработ•h ч при температуре 20°С и влажности ки изделий из древесных материалов. Ч = 6f>+ 5 Для стабилизации внутрен% Известен способ декоративной об5 них напряжений в уплотненных элеменработки изделий из древесных материтах и окончательного формирования алов, заключающийся в ступенчатой поверхности с декоративным рисунком. горячей напрессовке термостойкой Затем деталь шлифуют на станке, напленки на поверхность изделия и ее пример, ШЛПС-2 шлифшкуркой № 12 при .последующего удаления [ Q . Ю скорости подачи и резания инструмента равной 20 м/с, для исключения Недостатком известного способа термодеструкции покрытия. декоративной обработки является невозможность получения декоративной В результате этого вся пленка на поверхности с различным по цветовой основе бумаги сошлифовывается, за гамме рисунком. 15 исключением той, которая осталась приклеенной в впадинах декоративного Цель изобретения - повышение качества обработки. рисунка, являющегося зеркальным отображением декоративного пуансона. Поставленная цель достигается ' тем, что в способе декоративной обДля усиления декоративного эффекработки изделий из древесных материа-20 та полученный декоративный рисунок лов, заключающемся в ступенчатой окрашен красителем № 16 методом пневгорячей напрессовке термостойкой матического распыления, причем окраспленки на поверхность изделия и ее к у проводят под углом установки распоследующего удаления, на поверхность пылителя к поверхности изделия не боизделия предварительно наклеивают 25 лее 90°. После сушки в течение 2 ч декоративную пленку с последующим деталь покрывают лаком. наложением на нее термостойкой пленП р и м е р 2 . Н а шит из ДСП ки для их совместной напрессовки, размером 820'^50:20 мм фанерованной при этом после удаления термостойпленкой красного дерева укладывают кой пленки изделие выдерживают в зо декоративную пленку на основе фонотечение 2 г k ч при температура» вой бумаги желтого цвета с развесом равной 18-20°С,-а после выдержки 130 г/м . На тыльную сторону декораповерхность изделия обрабатывают тивной пленки наносят клеевой слой до проявления на нем декоративного смолы М19~б2 с расходом 170 г/м^. рисунка. Декоративную пленку выдерживают при 35 Обработку поверхности изделия осуществляют шлифованием при скорости подачи и резания инструмента 20-25 м/с. 40 нормальной температуре 18-20°С в течение 20 мин с целью удаления из нее влаги. Затем декоративную пленку смоляным, слоем укладывают на поверхность щита, покрывают ее термостойкой пленкой толщиной 2D0 мк, а поверх ее укладывают декоративный металлический пуансон. Образованный пакет укладывают в гидротермический пресс и проводят горячее ступенчатое прессование в k ступени с общим итоговым давлением, равным 130 к г / с м 2 , температурой плит пресса равной 120°С и времени выдержки под давлением равным 3 мин. После обработки поверхность изделия окрашивают. П р и м е р 1 . Н а щит мебельный размером 600-500-20 мм укладывают декоративную пленку на основе бумаги 45 КФ-2, на обратную сторону которой тампоном, с расходом 200 г/м^ наносят клеевой слой смолы КФ-Ж. Поверх этой пленки укладывают лист такогоже формата термостойкой полиэтилен- 50 терефталатной пленки, а затем металПосле распрессовки, удаления пулический декоративный пуансон. Поансона и термостойкой пленки, готолученный таким образом пакет помещавую деталь выдерживают в плотной ют в гидротермический пг»есс и провостопе таких-же деталей а течение дят горячее ступенчатое прессование. 55 4 ч для стабилизации внутренних напряжений в уплотненных элементах После распрессовки пресса и разборки пакета (снятие декоративного и окончательного формирования поверхпуансона и термостойкой пленки)]* гото- ,ности с декоративным покрытием. За ' • 3 1OW73 * тем деталь шлифуют на ленточно-шли- > • Предлагаемый способ повышает фовальном станке, например, ШСПЛ2-М качество декоративной обработки изшлифшкуркой w 16 со скоростью пода• делий из древесных материалов и эс1 чи и резания инструмента, равной тетический вид всего изделия в 25 м/с. . . 5 целом. • Редактор Е. Лушникова Составитель В. Буланов Техред С. Легеза Корректор М. Демчик Заказ 7 И 6 / 1 3 Тираж *»10 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий П 3 0 3 5 , Москва, Ж-35, Раушская наб. , д . k/S Филиал ППП "Патент", г . Ужгород, ул. Проектная, h
