Пристрій для очищення рідин

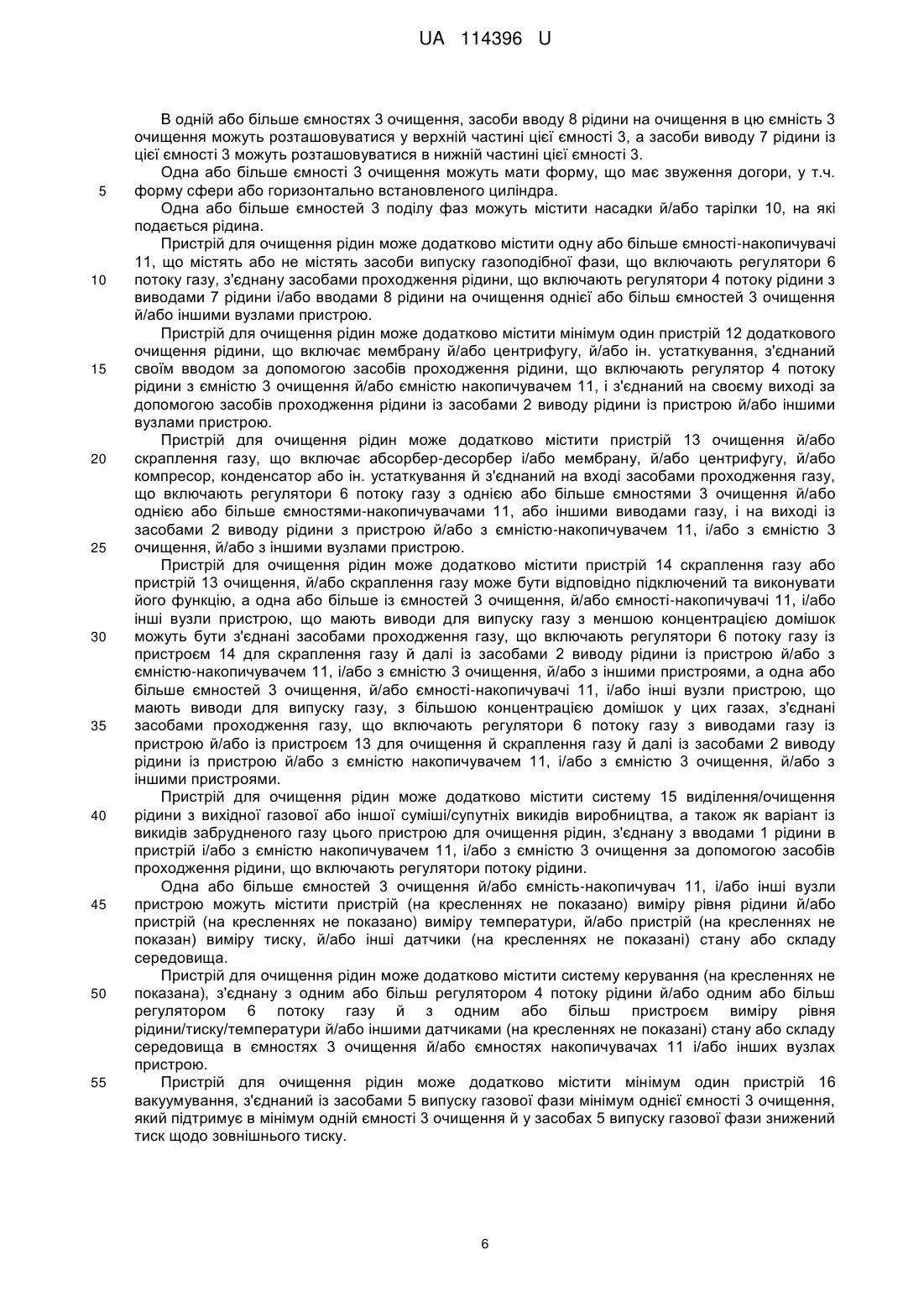

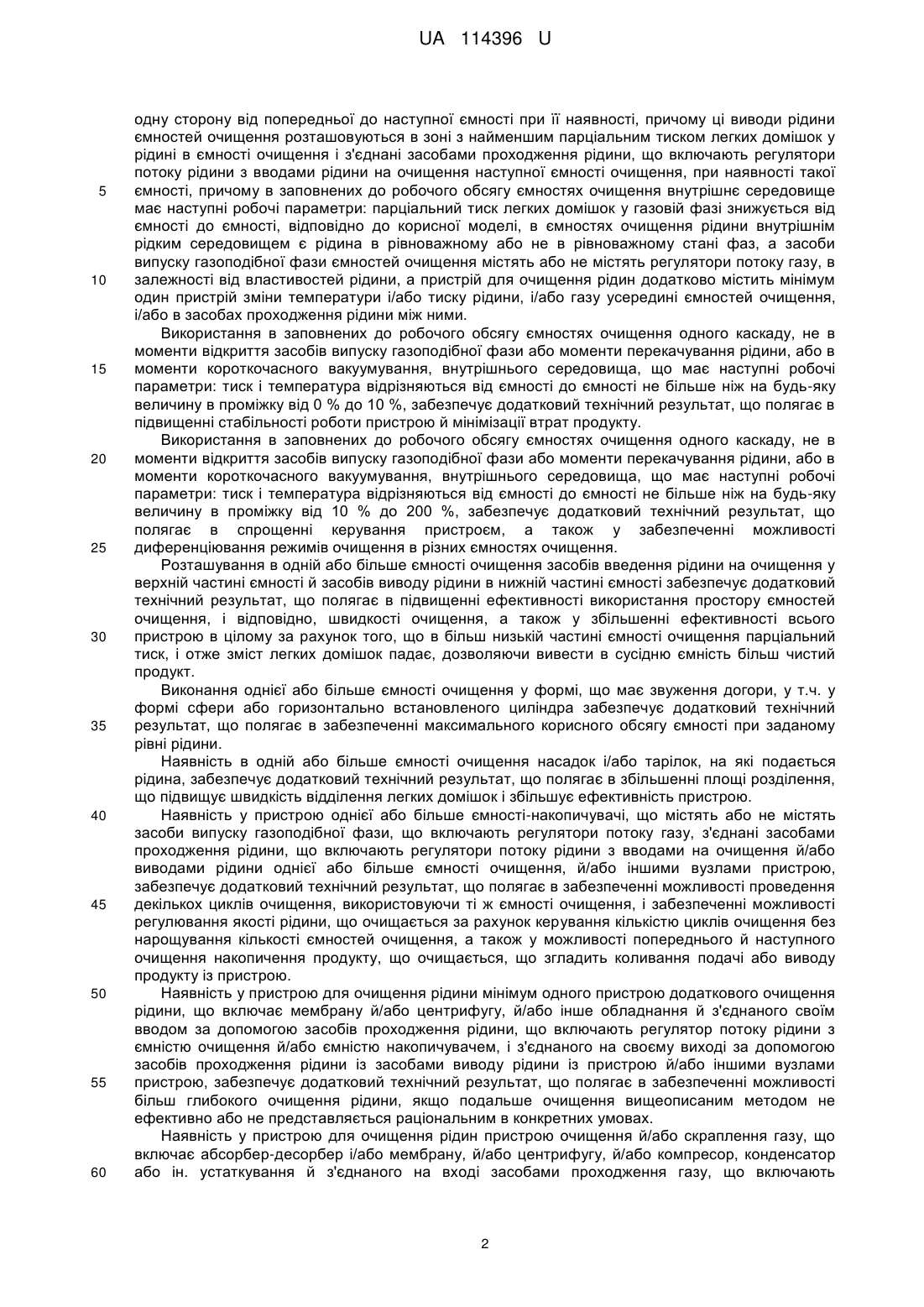

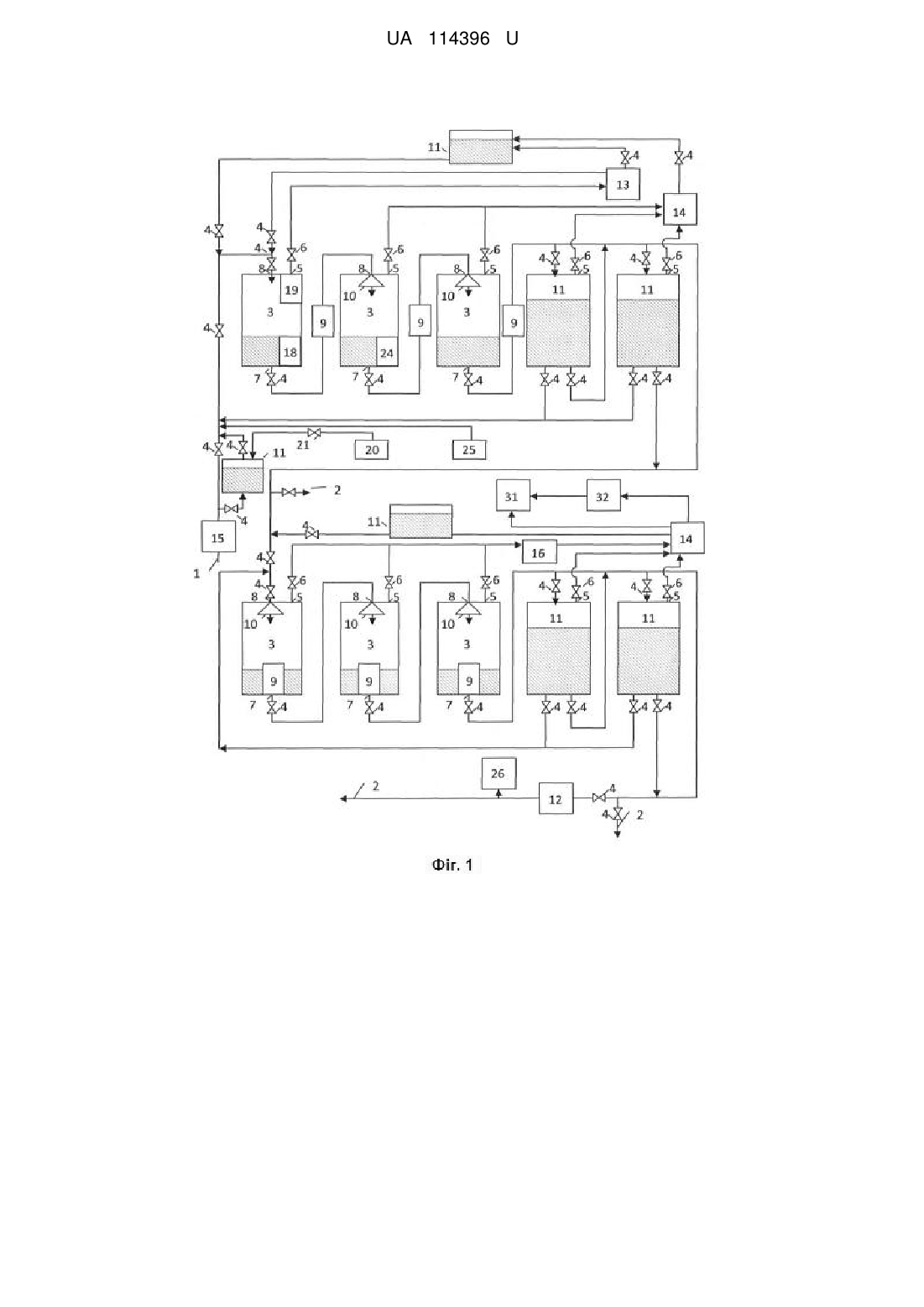

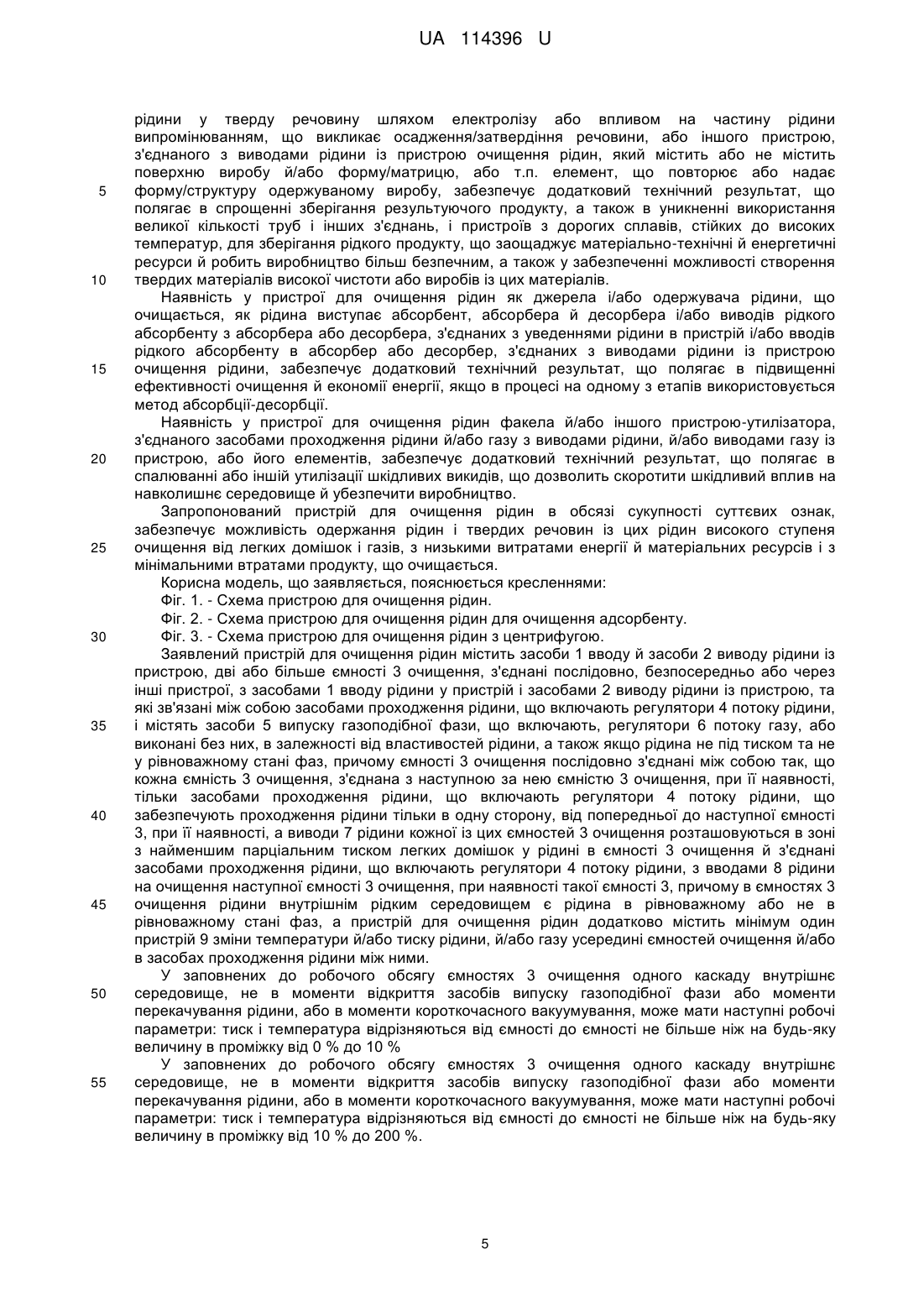

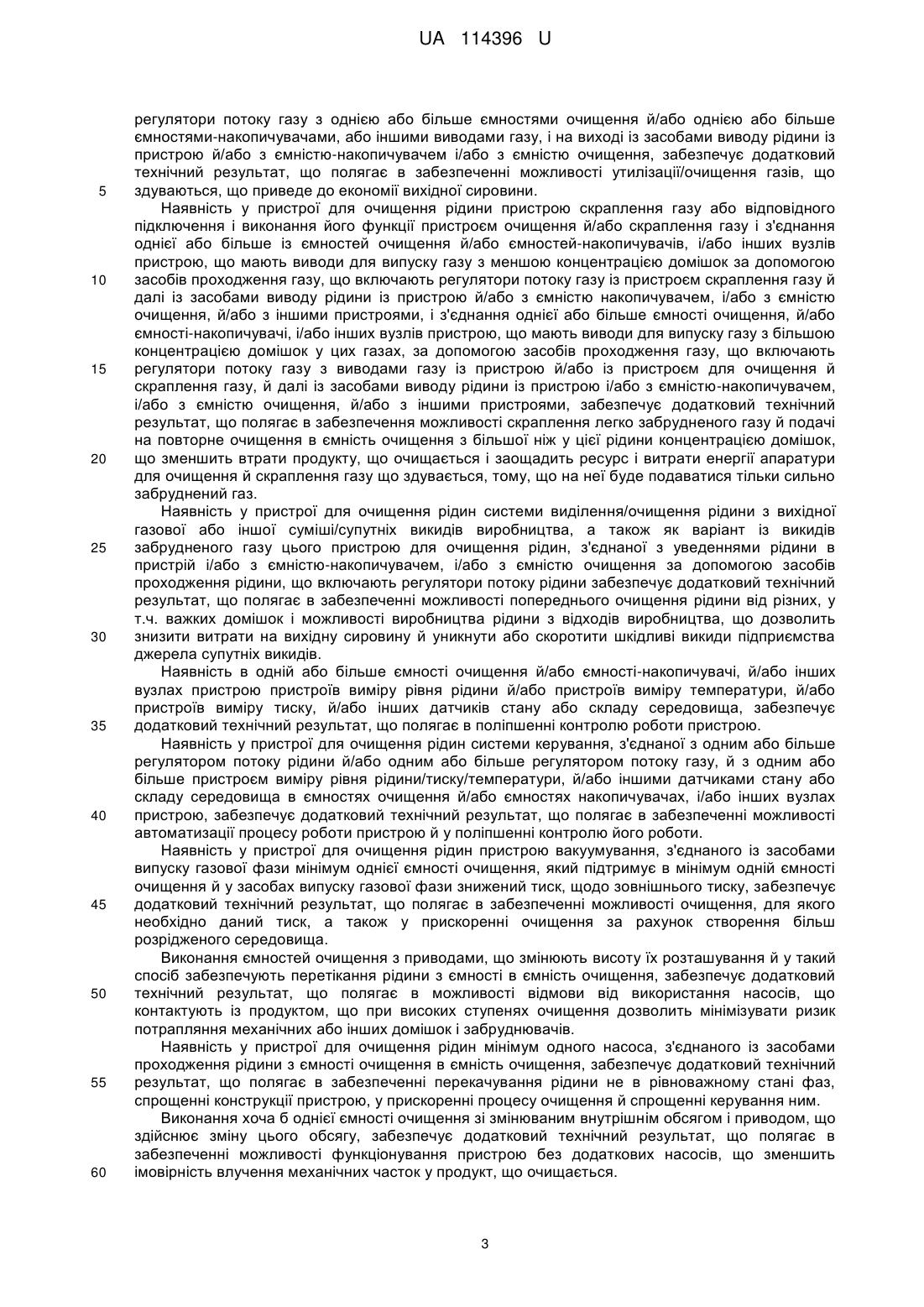

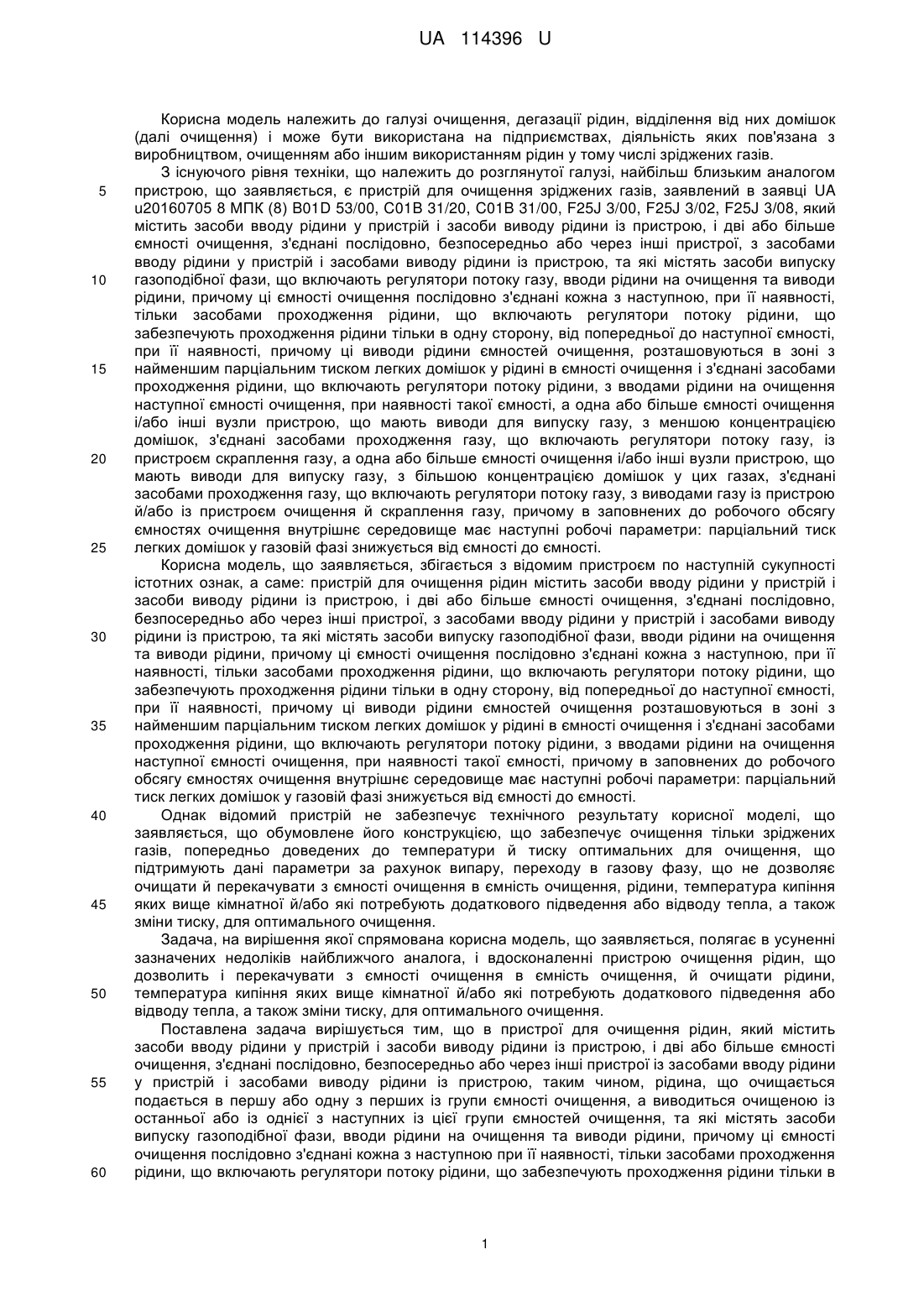

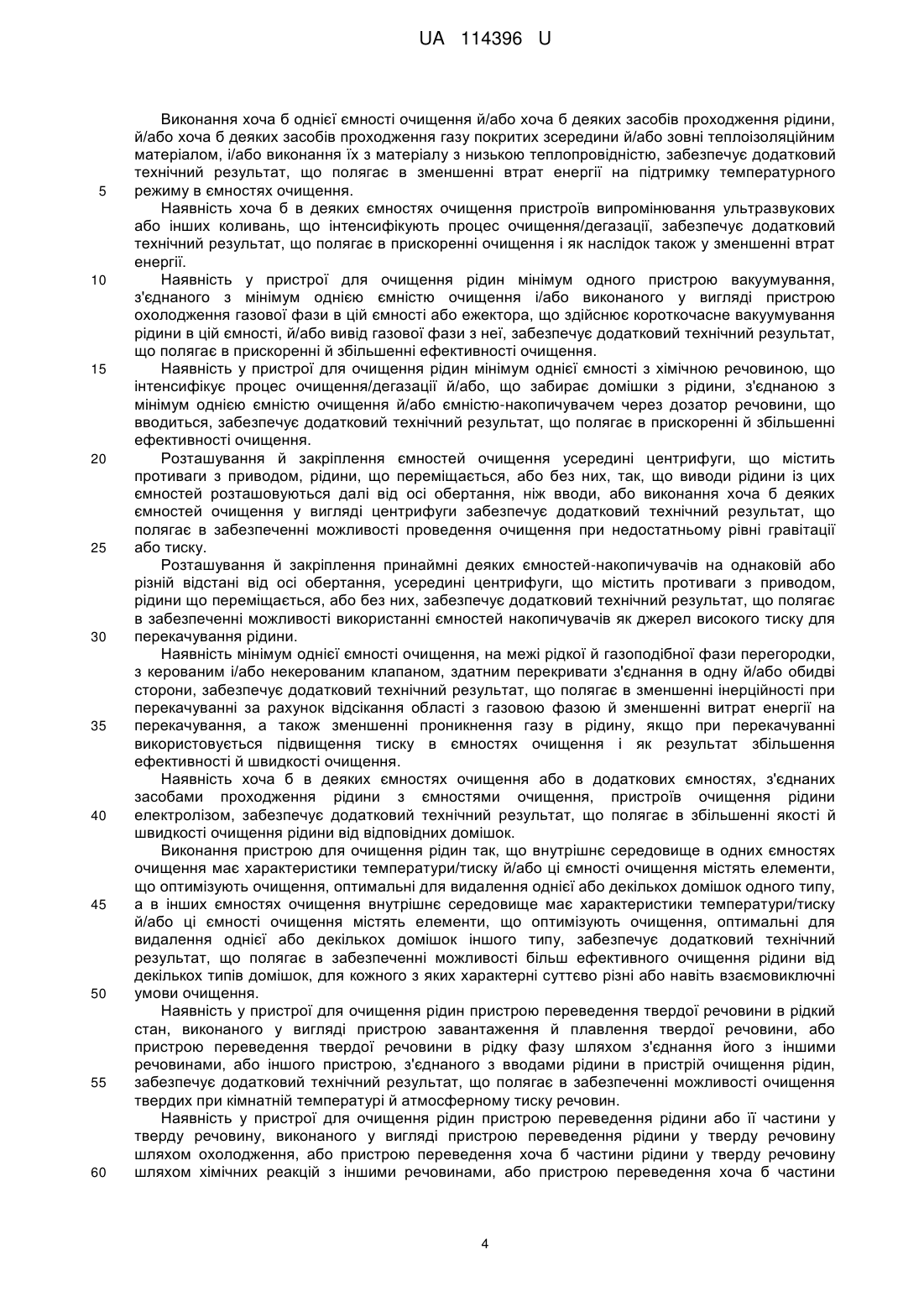

Реферат: Пристрій для очищення рідин містить засоби вводу рідини у пристрій і засоби виводу рідини із пристрою, і дві або більше ємності очищення з'єднані послідовно, безпосередньо або через інші пристрої з засобами вводу рідини у пристрій і засобами виводу рідини із пристрою, та які містять засоби випуску газоподібної фази, вводи рідини на очищення та виводи рідини, причому ці ємності очищення послідовно з'єднані кожна з наступною при її наявності тільки засобами проходження рідини, що включають регулятори потоку рідини, що забезпечують проходження рідини тільки в одну сторону, від попередньої до наступної ємності при її наявності. В заповнених до робочого обсягу ємностях очищення внутрішнє середовище має наступні робочі параметри: парціальний тиск легких домішок у газовій фазі знижується від ємності до ємності. У ємностях очищення рідини внутрішнім рідким середовищем є рідина в рівноважному або не в рівноважному стані фаз, а засоби випуску газоподібної фази ємностей очищення містять або не містять регулятори потоку газу, в залежності від властивостей рідини, а цей пристрій для очищення рідин додатково містить мінімум один пристрій зміни температури і/або тиску рідини, і/або газу усередині однієї або більше ємностей очищення, і/або в засобах проходження рідини між ними. UA 114396 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ РІДИН UA 114396 U UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі очищення, дегазації рідин, відділення від них домішок (далі очищення) і може бути використана на підприємствах, діяльність яких пов'язана з виробництвом, очищенням або іншим використанням рідин у тому числі зріджених газів. З існуючого рівня техніки, що належить до розглянутої галузі, найбільш близьким аналогом пристрою, що заявляється, є пристрій для очищення зріджених газів, заявлений в заявці UA u20160705 8 МПК (8) B01D 53/00, C01B 31/20, C01B 31/00, F25J 3/00, F25J 3/02, F25J 3/08, який містить засоби вводу рідини у пристрій і засоби виводу рідини із пристрою, і дві або більше ємності очищення, з'єднані послідовно, безпосередньо або через інші пристрої, з засобами вводу рідини у пристрій і засобами виводу рідини із пристрою, та які містять засоби випуску газоподібної фази, що включають регулятори потоку газу, вводи рідини на очищення та виводи рідини, причому ці ємності очищення послідовно з'єднані кожна з наступною, при її наявності, тільки засобами проходження рідини, що включають регулятори потоку рідини, що забезпечують проходження рідини тільки в одну сторону, від попередньої до наступної ємності, при її наявності, причому ці виводи рідини ємностей очищення, розташовуються в зоні з найменшим парціальним тиском легких домішок у рідині в ємності очищення і з'єднані засобами проходження рідини, що включають регулятори потоку рідини, з вводами рідини на очищення наступної ємності очищення, при наявності такої ємності, а одна або більше ємності очищення і/або інші вузли пристрою, що мають виводи для випуску газу, з меншою концентрацією домішок, з'єднані засобами проходження газу, що включають регулятори потоку газу, із пристроєм скраплення газу, а одна або більше ємності очищення і/або інші вузли пристрою, що мають виводи для випуску газу, з більшою концентрацією домішок у цих газах, з'єднані засобами проходження газу, що включають регулятори потоку газу, з виводами газу із пристрою й/або із пристроєм очищення й скраплення газу, причому в заповнених до робочого обсягу ємностях очищення внутрішнє середовище має наступні робочі параметри: парціальний тиск легких домішок у газовій фазі знижується від ємності до ємності. Корисна модель, що заявляється, збігається з відомим пристроєм по наступній сукупності істотних ознак, а саме: пристрій для очищення рідин містить засоби вводу рідини у пристрій і засоби виводу рідини із пристрою, і дві або більше ємності очищення, з'єднані послідовно, безпосередньо або через інші пристрої, з засобами вводу рідини у пристрій і засобами виводу рідини із пристрою, та які містять засоби випуску газоподібної фази, вводи рідини на очищення та виводи рідини, причому ці ємності очищення послідовно з'єднані кожна з наступною, при її наявності, тільки засобами проходження рідини, що включають регулятори потоку рідини, що забезпечують проходження рідини тільки в одну сторону, від попередньої до наступної ємності, при її наявності, причому ці виводи рідини ємностей очищення розташовуються в зоні з найменшим парціальним тиском легких домішок у рідині в ємності очищення і з'єднані засобами проходження рідини, що включають регулятори потоку рідини, з вводами рідини на очищення наступної ємності очищення, при наявності такої ємності, причому в заповнених до робочого обсягу ємностях очищення внутрішнє середовище має наступні робочі параметри: парціальний тиск легких домішок у газовій фазі знижується від ємності до ємності. Однак відомий пристрій не забезпечує технічного результату корисної моделі, що заявляється, що обумовлене його конструкцією, що забезпечує очищення тільки зріджених газів, попередньо доведених до температури й тиску оптимальних для очищення, що підтримують дані параметри за рахунок випару, переходу в газову фазу, що не дозволяє очищати й перекачувати з ємності очищення в ємність очищення, рідини, температура кипіння яких вище кімнатної й/або які потребують додаткового підведення або відводу тепла, а також зміни тиску, для оптимального очищення. Задача, на вирішення якої спрямована корисна модель, що заявляється, полягає в усуненні зазначених недоліків найближчого аналога, і вдосконаленні пристрою очищення рідин, що дозволить і перекачувати з ємності очищення в ємність очищення, й очищати рідини, температура кипіння яких вище кімнатної й/або які потребують додаткового підведення або відводу тепла, а також зміни тиску, для оптимального очищення. Поставлена задача вирішується тим, що в пристрої для очищення рідин, який містить засоби вводу рідини у пристрій і засоби виводу рідини із пристрою, і дві або більше ємності очищення, з'єднані послідовно, безпосередньо або через інші пристрої із засобами вводу рідини у пристрій і засобами виводу рідини із пристрою, таким чином, рідина, що очищається подається в першу або одну з перших із групи ємності очищення, а виводиться очищеною із останньої або із однієї з наступних із цієї групи ємностей очищення, та які містять засоби випуску газоподібної фази, вводи рідини на очищення та виводи рідини, причому ці ємності очищення послідовно з'єднані кожна з наступною при її наявності, тільки засобами проходження рідини, що включають регулятори потоку рідини, що забезпечують проходження рідини тільки в 1 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 одну сторону від попередньої до наступної ємності при її наявності, причому ці виводи рідини ємностей очищення розташовуються в зоні з найменшим парціальним тиском легких домішок у рідині в ємності очищення і з'єднані засобами проходження рідини, що включають регулятори потоку рідини з вводами рідини на очищення наступної ємності очищення, при наявності такої ємності, причому в заповнених до робочого обсягу ємностях очищення внутрішнє середовище має наступні робочі параметри: парціальний тиск легких домішок у газовій фазі знижується від ємності до ємності, відповідно до корисної моделі, в ємностях очищення рідини внутрішнім рідким середовищем є рідина в рівноважному або не в рівноважному стані фаз, а засоби випуску газоподібної фази ємностей очищення містять або не містять регулятори потоку газу, в залежності від властивостей рідини, а пристрій для очищення рідин додатково містить мінімум один пристрій зміни температури і/або тиску рідини, і/або газу усередині ємностей очищення, і/або в засобах проходження рідини між ними. Використання в заповнених до робочого обсягу ємностях очищення одного каскаду, не в моменти відкриття засобів випуску газоподібної фази або моменти перекачування рідини, або в моменти короткочасного вакуумування, внутрішнього середовища, що має наступні робочі параметри: тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 0 % до 10 %, забезпечує додатковий технічний результат, що полягає в підвищенні стабільності роботи пристрою й мінімізації втрат продукту. Використання в заповнених до робочого обсягу ємностях очищення одного каскаду, не в моменти відкриття засобів випуску газоподібної фази або моменти перекачування рідини, або в моменти короткочасного вакуумування, внутрішнього середовища, що має наступні робочі параметри: тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 10 % до 200 %, забезпечує додатковий технічний результат, що полягає в спрощенні керування пристроєм, а також у забезпеченні можливості диференціювання режимів очищення в різних ємностях очищення. Розташування в одній або більше ємності очищення засобів введення рідини на очищення у верхній частині ємності й засобів виводу рідини в нижній частині ємності забезпечує додатковий технічний результат, що полягає в підвищенні ефективності використання простору ємностей очищення, і відповідно, швидкості очищення, а також у збільшенні ефективності всього пристрою в цілому за рахунок того, що в більш низькій частині ємності очищення парціальний тиск, і отже зміст легких домішок падає, дозволяючи вивести в сусідню ємність більш чистий продукт. Виконання однієї або більше ємності очищення у формі, що має звуження догори, у т.ч. у формі сфери або горизонтально встановленого циліндра забезпечує додатковий технічний результат, що полягає в забезпеченні максимального корисного обсягу ємності при заданому рівні рідини. Наявність в одній або більше ємності очищення насадок і/або тарілок, на які подається рідина, забезпечує додатковий технічний результат, що полягає в збільшенні площі розділення, що підвищує швидкість відділення легких домішок і збільшує ефективність пристрою. Наявність у пристрою однієї або більше ємності-накопичувачі, що містять або не містять засоби випуску газоподібної фази, що включають регулятори потоку газу, з'єднані засобами проходження рідини, що включають регулятори потоку рідини з вводами на очищення й/або виводами рідини однієї або більше ємності очищення, й/або іншими вузлами пристрою, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості проведення декількох циклів очищення, використовуючи ті ж ємності очищення, і забезпеченні можливості регулювання якості рідини, що очищається за рахунок керування кількістю циклів очищення без нарощування кількості ємностей очищення, а також у можливості попереднього й наступного очищення накопичення продукту, що очищається, що згладить коливання подачі або виводу продукту із пристрою. Наявність у пристрою для очищення рідини мінімум одного пристрою додаткового очищення рідини, що включає мембрану й/або центрифугу, й/або інше обладнання й з'єднаного своїм вводом за допомогою засобів проходження рідини, що включають регулятор потоку рідини з ємністю очищення й/або ємністю накопичувачем, і з'єднаного на своєму виході за допомогою засобів проходження рідини із засобами виводу рідини із пристрою й/або іншими вузлами пристрою, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості більш глибокого очищення рідини, якщо подальше очищення вищеописаним методом не ефективно або не представляється раціональним в конкретних умовах. Наявність у пристрою для очищення рідин пристрою очищення й/або скраплення газу, що включає абсорбер-десорбер і/або мембрану, й/або центрифугу, й/або компресор, конденсатор або ін. устаткування й з'єднаного на вході засобами проходження газу, що включають 2 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 регулятори потоку газу з однією або більше ємностями очищення й/або однією або більше ємностями-накопичувачами, або іншими виводами газу, і на виході із засобами виводу рідини із пристрою й/або з ємністю-накопичувачем і/або з ємністю очищення, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості утилізації/очищення газів, що здуваються, що приведе до економії вихідної сировини. Наявність у пристрої для очищення рідини пристрою скраплення газу або відповідного підключення і виконання його функції пристроєм очищення й/або скраплення газу і з'єднання однієї або більше із ємностей очищення й/або ємностей-накопичувачів, і/або інших вузлів пристрою, що мають виводи для випуску газу з меншою концентрацією домішок за допомогою засобів проходження газу, що включають регулятори потоку газу із пристроєм скраплення газу й далі із засобами виводу рідини із пристрою й/або з ємністю накопичувачем, і/або з ємністю очищення, й/або з іншими пристроями, і з'єднання однієї або більше ємності очищення, й/або ємності-накопичувачі, і/або інших вузлів пристрою, що мають виводи для випуску газу з більшою концентрацією домішок у цих газах, за допомогою засобів проходження газу, що включають регулятори потоку газу з виводами газу із пристрою й/або із пристроєм для очищення й скраплення газу, й далі із засобами виводу рідини із пристрою і/або з ємністю-накопичувачем, і/або з ємністю очищення, й/або з іншими пристроями, забезпечує додатковий технічний результат, що полягає в забезпечення можливості скраплення легко забрудненого газу й подачі на повторне очищення в ємність очищення з більшої ніж у цієї рідини концентрацією домішок, що зменшить втрати продукту, що очищається і заощадить ресурс і витрати енергії апаратури для очищення й скраплення газу що здувається,тому, що на неї буде подаватися тільки сильно забруднений газ. Наявність у пристрої для очищення рідин системи виділення/очищення рідини з вихідної газової або іншої суміші/супутніх викидів виробництва, а також як варіант із викидів забрудненого газу цього пристрою для очищення рідин, з'єднаної з уведеннями рідини в пристрій і/або з ємністю-накопичувачем, і/або з ємністю очищення за допомогою засобів проходження рідини, що включають регулятори потоку рідини забезпечує додатковий технічний результат, що полягає в забезпеченні можливості попереднього очищення рідини від різних, у т.ч. важких домішок і можливості виробництва рідини з відходів виробництва, що дозволить знизити витрати на вихідну сировину й уникнути або скоротити шкідливі викиди підприємства джерела супутніх викидів. Наявність в одній або більше ємності очищення й/або ємності-накопичувачі, й/або інших вузлах пристрою пристроїв виміру рівня рідини й/або пристроїв виміру температури, й/або пристроїв виміру тиску, й/або інших датчиків стану або складу середовища, забезпечує додатковий технічний результат, що полягає в поліпшенні контролю роботи пристрою. Наявність у пристрої для очищення рідин системи керування, з'єднаної з одним або більше регулятором потоку рідини й/або одним або більше регулятором потоку газу, й з одним або більше пристроєм виміру рівня рідини/тиску/температури, й/або іншими датчиками стану або складу середовища в ємностях очищення й/або ємностях накопичувачах, і/або інших вузлах пристрою, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості автоматизації процесу роботи пристрою й у поліпшенні контролю його роботи. Наявність у пристрої для очищення рідин пристрою вакуумування, з'єднаного із засобами випуску газової фази мінімум однієї ємності очищення, який підтримує в мінімум одній ємності очищення й у засобах випуску газової фази знижений тиск, щодо зовнішнього тиску, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості очищення, для якого необхідно даний тиск, а також у прискоренні очищення за рахунок створення більш розрідженого середовища. Виконання ємностей очищення з приводами, що змінюють висоту їх розташування й у такий спосіб забезпечують перетікання рідини з ємності в ємність очищення, забезпечує додатковий технічний результат, що полягає в можливості відмови від використання насосів, що контактують із продуктом, що при високих ступенях очищення дозволить мінімізувати ризик потрапляння механічних або інших домішок і забруднювачів. Наявність у пристрої для очищення рідин мінімум одного насоса, з'єднаного із засобами проходження рідини з ємності очищення в ємність очищення, забезпечує додатковий технічний результат, що полягає в забезпеченні перекачування рідини не в рівноважному стані фаз, спрощенні конструкції пристрою, у прискоренні процесу очищення й спрощенні керування ним. Виконання хоча б однієї ємності очищення зі змінюваним внутрішнім обсягом і приводом, що здійснює зміну цього обсягу, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості функціонування пристрою без додаткових насосів, що зменшить імовірність влучення механічних часток у продукт, що очищається. 3 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання хоча б однієї ємності очищення й/або хоча б деяких засобів проходження рідини, й/або хоча б деяких засобів проходження газу покритих зсередини й/або зовні теплоізоляційним матеріалом, і/або виконання їх з матеріалу з низькою теплопровідністю, забезпечує додатковий технічний результат, що полягає в зменшенні втрат енергії на підтримку температурного режиму в ємностях очищення. Наявність хоча б в деяких ємностях очищення пристроїв випромінювання ультразвукових або інших коливань, що інтенсифікують процес очищення/дегазації, забезпечує додатковий технічний результат, що полягає в прискоренні очищення і як наслідок також у зменшенні втрат енергії. Наявність у пристрої для очищення рідин мінімум одного пристрою вакуумування, з'єднаного з мінімум однією ємністю очищення і/або виконаного у вигляді пристрою охолодження газової фази в цій ємності або ежектора, що здійснює короткочасне вакуумування рідини в цій ємності, й/або вивід газової фази з неї, забезпечує додатковий технічний результат, що полягає в прискоренні й збільшенні ефективності очищення. Наявність у пристрої для очищення рідин мінімум однієї ємності з хімічною речовиною, що інтенсифікує процес очищення/дегазації й/або, що забирає домішки з рідини, з'єднаною з мінімум однією ємністю очищення й/або ємністю-накопичувачем через дозатор речовини, що вводиться, забезпечує додатковий технічний результат, що полягає в прискоренні й збільшенні ефективності очищення. Розташування й закріплення ємностей очищення усередині центрифуги, що містить противаги з приводом, рідини, що переміщається, або без них, так, що виводи рідини із цих ємностей розташовуються далі від осі обертання, ніж вводи, або виконання хоча б деяких ємностей очищення у вигляді центрифуги забезпечує додатковий технічний результат, що полягає в забезпеченні можливості проведення очищення при недостатньому рівні гравітації або тиску. Розташування й закріплення принаймні деяких ємностей-накопичувачів на однаковій або різній відстані від осі обертання, усередині центрифуги, що містить противаги з приводом, рідини що переміщається, або без них, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості використанні ємностей накопичувачів як джерел високого тиску для перекачування рідини. Наявність мінімум однієї ємності очищення, на межі рідкої й газоподібної фази перегородки, з керованим і/або некерованим клапаном, здатним перекривати з'єднання в одну й/або обидві сторони, забезпечує додатковий технічний результат, що полягає в зменшенні інерційності при перекачуванні за рахунок відсікання області з газовою фазою й зменшенні витрат енергії на перекачування, а також зменшенні проникнення газу в рідину, якщо при перекачуванні використовується підвищення тиску в ємностях очищення і як результат збільшення ефективності й швидкості очищення. Наявність хоча б в деяких ємностях очищення або в додаткових ємностях, з'єднаних засобами проходження рідини з ємностями очищення, пристроїв очищення рідини електролізом, забезпечує додатковий технічний результат, що полягає в збільшенні якості й швидкості очищення рідини від відповідних домішок. Виконання пристрою для очищення рідин так, що внутрішнє середовище в одних ємностях очищення має характеристики температури/тиску й/або ці ємності очищення містять елементи, що оптимізують очищення, оптимальні для видалення однієї або декількох домішок одного типу, а в інших ємностях очищення внутрішнє середовище має характеристики температури/тиску й/або ці ємності очищення містять елементи, що оптимізують очищення, оптимальні для видалення однієї або декількох домішок іншого типу, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості більш ефективного очищення рідини від декількох типів домішок, для кожного з яких характерні суттєво різні або навіть взаємовиключні умови очищення. Наявність у пристрої для очищення рідин пристрою переведення твердої речовини в рідкий стан, виконаного у вигляді пристрою завантаження й плавлення твердої речовини, або пристрою переведення твердої речовини в рідку фазу шляхом з'єднання його з іншими речовинами, або іншого пристрою, з'єднаного з вводами рідини в пристрій очищення рідин, забезпечує додатковий технічний результат, що полягає в забезпеченні можливості очищення твердих при кімнатній температурі й атмосферному тиску речовин. Наявність у пристрої для очищення рідин пристрою переведення рідини або її частини у тверду речовину, виконаного у вигляді пристрою переведення рідини у тверду речовину шляхом охолодження, або пристрою переведення хоча б частини рідини у тверду речовину шляхом хімічних реакцій з іншими речовинами, або пристрою переведення хоча б частини 4 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 рідини у тверду речовину шляхом електролізу або впливом на частину рідини випромінюванням, що викликає осадження/затвердіння речовини, або іншого пристрою, з'єднаного з виводами рідини із пристрою очищення рідин, який містить або не містить поверхню виробу й/або форму/матрицю, або т.п. елемент, що повторює або надає форму/структуру одержуваному виробу, забезпечує додатковий технічний результат, що полягає в спрощенні зберігання результуючого продукту, а також в уникненні використання великої кількості труб і інших з'єднань, і пристроїв з дорогих сплавів, стійких до високих температур, для зберігання рідкого продукту, що заощаджує матеріально-технічні й енергетичні ресурси й робить виробництво більш безпечним, а також у забезпеченні можливості створення твердих матеріалів високої чистоти або виробів із цих матеріалів. Наявність у пристрої для очищення рідин як джерела і/або одержувача рідини, що очищається, як рідина виступає абсорбент, абсорбера й десорбера і/або виводів рідкого абсорбенту з абсорбера або десорбера, з'єднаних з уведеннями рідини в пристрій і/або вводів рідкого абсорбенту в абсорбер або десорбер, з'єднаних з виводами рідини із пристрою очищення рідини, забезпечує додатковий технічний результат, що полягає в підвищенні ефективності очищення й економії енергії, якщо в процесі на одному з етапів використовується метод абсорбції-десорбції. Наявність у пристрої для очищення рідин факела й/або іншого пристрою-утилізатора, з'єднаного засобами проходження рідини й/або газу з виводами рідини, й/або виводами газу із пристрою, або його елементів, забезпечує додатковий технічний результат, що полягає в спалюванні або іншій утилізації шкідливих викидів, що дозволить скоротити шкідливий вплив на навколишнє середовище й убезпечити виробництво. Запропонований пристрій для очищення рідин в обсязі сукупності суттєвих ознак, забезпечує можливість одержання рідин і твердих речовин із цих рідин високого ступеня очищення від легких домішок і газів, з низькими витратами енергії й матеріальних ресурсів і з мінімальними втратами продукту, що очищається. Корисна модель, що заявляється, пояснюється кресленнями: Фіг. 1. - Схема пристрою для очищення рідин. Фіг. 2. - Схема пристрою для очищення рідин для очищення адсорбенту. Фіг. 3. - Схема пристрою для очищення рідин з центрифугою. Заявлений пристрій для очищення рідин містить засоби 1 вводу й засоби 2 виводу рідини із пристрою, дві або більше ємності 3 очищення, з'єднані послідовно, безпосередньо або через інші пристрої, з засобами 1 вводу рідини у пристрій і засобами 2 виводу рідини із пристрою, та які зв'язані між собою засобами проходження рідини, що включають регулятори 4 потоку рідини, і містять засоби 5 випуску газоподібної фази, що включають, регулятори 6 потоку газу, або виконані без них, в залежності від властивостей рідини, а також якщо рідина не під тиском та не у рівноважному стані фаз, причому ємності 3 очищення послідовно з'єднані між собою так, що кожна ємність 3 очищення, з'єднана з наступною за нею ємністю 3 очищення, при її наявності, тільки засобами проходження рідини, що включають регулятори 4 потоку рідини, що забезпечують проходження рідини тільки в одну сторону, від попередньої до наступної ємності 3, при її наявності, а виводи 7 рідини кожної із цих ємностей 3 очищення розташовуються в зоні з найменшим парціальним тиском легких домішок у рідині в ємності 3 очищення й з'єднані засобами проходження рідини, що включають регулятори 4 потоку рідини, з вводами 8 рідини на очищення наступної ємності 3 очищення, при наявності такої ємності 3, причому в ємностях 3 очищення рідини внутрішнім рідким середовищем є рідина в рівноважному або не в рівноважному стані фаз, а пристрій для очищення рідин додатково містить мінімум один пристрій 9 зміни температури й/або тиску рідини, й/або газу усередині ємностей очищення й/або в засобах проходження рідини між ними. У заповнених до робочого обсягу ємностях 3 очищення одного каскаду внутрішнє середовище, не в моменти відкриття засобів випуску газоподібної фази або моменти перекачування рідини, або в моменти короткочасного вакуумування, може мати наступні робочі параметри: тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 0 % до 10 % У заповнених до робочого обсягу ємностях 3 очищення одного каскаду внутрішнє середовище, не в моменти відкриття засобів випуску газоподібної фази або моменти перекачування рідини, або в моменти короткочасного вакуумування, може мати наступні робочі параметри: тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 10 % до 200 %. 5 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 В одній або більше ємностях 3 очищення, засоби вводу 8 рідини на очищення в цю ємність 3 очищення можуть розташовуватися у верхній частині цієї ємності 3, а засоби виводу 7 рідини із цієї ємності 3 можуть розташовуватися в нижній частині цієї ємності 3. Одна або більше ємності 3 очищення можуть мати форму, що має звуження догори, у т.ч. форму сфери або горизонтально встановленого циліндра. Одна або більше ємностей 3 поділу фаз можуть містити насадки й/або тарілки 10, на які подається рідина. Пристрій для очищення рідин може додатково містити одну або більше ємності-накопичувачі 11, що містять або не містять засоби випуску газоподібної фази, що включають регулятори 6 потоку газу, з'єднану засобами проходження рідини, що включають регулятори 4 потоку рідиниз виводами 7 рідини і/або вводами 8 рідини на очищення однієї або більш ємностей 3 очищення й/або іншими вузлами пристрою. Пристрій для очищення рідин може додатково містити мінімум один пристрій 12 додаткового очищення рідини, що включає мембрану й/або центрифугу, й/або ін. устаткування, з'єднаний своїм вводом за допомогою засобів проходження рідини, що включають регулятор 4 потоку рідини з ємністю 3 очищення й/або ємністю накопичувачем 11, і з'єднаний на своєму виході за допомогою засобів проходження рідини із засобами 2 виводу рідини із пристрою й/або іншими вузлами пристрою. Пристрій для очищення рідин може додатково містити пристрій 13 очищення й/або скраплення газу, що включає абсорбер-десорбер і/або мембрану, й/або центрифугу, й/або компресор, конденсатор або ін. устаткування й з'єднаний на вході засобами проходження газу, що включають регулятори 6 потоку газу з однією або більше ємностями 3 очищення й/або однією або більше ємностями-накопичувачами 11, або іншими виводами газу, і на виході із засобами 2 виводу рідини з пристрою й/або з ємністю-накопичувачем 11, і/або з ємністю 3 очищення, й/або з іншими вузлами пристрою. Пристрій для очищення рідин може додатково містити пристрій 14 скраплення газу або пристрій 13 очищення, й/або скраплення газу може бути відповідно підключений та виконувати його функцію, а одна або більше із ємностей 3 очищення, й/або ємності-накопичувачі 11, і/або інші вузли пристрою, що мають виводи для випуску газу з меншою концентрацією домішок можуть бути з'єднані засобами проходження газу, що включають регулятори 6 потоку газу із пристроєм 14 для скраплення газу й далі із засобами 2 виводу рідини із пристрою й/або з ємністю-накопичувачем 11, і/або з ємністю 3 очищення, й/або з іншими пристроями, а одна або більше ємностей 3 очищення, й/або ємності-накопичувачі 11, і/або інші вузли пристрою, що мають виводи для випуску газу, з більшою концентрацією домішок у цих газах, з'єднані засобами проходження газу, що включають регулятори 6 потоку газу з виводами газу із пристрою й/або із пристроєм 13 для очищення й скраплення газу й далі із засобами 2 виводу рідини із пристрою й/або з ємністю накопичувачем 11, і/або з ємністю 3 очищення, й/або з іншими пристроями. Пристрій для очищення рідин може додатково містити систему 15 виділення/очищення рідини з вихідної газової або іншої суміші/супутніх викидів виробництва, а також як варіант із викидів забрудненого газу цього пристрою для очищення рідин, з'єднану з вводами 1 рідини в пристрій і/або з ємністю накопичувачем 11, і/або з ємністю 3 очищення за допомогою засобів проходження рідини, що включають регулятори потоку рідини. Одна або більше ємностей 3 очищення й/або ємність-накопичувач 11, і/або інші вузли пристрою можуть містити пристрій (на кресленнях не показано) виміру рівня рідини й/або пристрій (на кресленнях не показано) виміру температури, й/або пристрій (на кресленнях не показан) виміру тиску, й/або інші датчики (на кресленнях не показані) стану або складу середовища. Пристрій для очищення рідин може додатково містити систему керування (на кресленнях не показана), з'єднану з одним або більш регулятором 4 потоку рідини й/або одним або більш регулятором 6 потоку газу й з одним або більш пристроєм виміру рівня рідини/тиску/температури й/або іншими датчиками (на кресленнях не показані) стану або складу середовища в ємностях 3 очищення й/або ємностях накопичувачах 11 і/або інших вузлах пристрою. Пристрій для очищення рідин може додатково містити мінімум один пристрій 16 вакуумування, з'єднаний із засобами 5 випуску газової фази мінімум однієї ємності 3 очищення, який підтримує в мінімум одній ємності 3 очищення й у засобах 5 випуску газової фази знижений тиск щодо зовнішнього тиску. 6 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 Ємності 3 очищення можуть містити приводи (на кресленнях не показані), що змінюють висоту їх розташування і у такий спосіб забезпечують перетікання рідини з ємності 3 у ємність 3 очищення. Пристрій для очищення рідин може додатково містити мінімум один насос 17, з'єднаний із засобами проходження рідини з ємності 3 у ємність 3 очищення. Хоча б одна ємність 3 очищення може бути виконана зі змінюваним внутрішнім об'ємом і приводом (на кресленнях не показан), що здійснює зміну цього обсягу. Хоча б одна ємність 3 очищення й/або хоча б деякі засоби проходження рідини, й/або хоча б деякі засоби проходження газу можуть бути покриті зсередини й/або зовні теплоізоляційним матеріалом, і/або виконані з матеріалу з низькою теплопровідністю. Хоча б в деяких ємностях 3 очищення може міститися пристрій 18 випромінювання ультразвукових або інших коливань, що інтенсифікують процес очищення/дегазації. Пристрій для очищення рідин може додатково містити мінімум один пристрій 19 вакуумування, з'єднаний з мінімум однією ємністю 3 очищення і/або виконаний у вигляді пристрою охолодження газової фази в цій ємності 3, або ежектора, що здійснює короткочасне вакуумування рідини в цій ємності 3, і/або вивід газової фази з неї. Пристрій для очищення рідин може додатково містити мінімум одну ємність 20 з хімічною речовиною, інтенсифікуючою процес очищення/дегазації й/або, що забирає домішки з рідини, з'єднану з мінімум однією ємністю 3 очищення й/або ємністю-накопичувачем 11 через дозатор 21 речовини, що вводиться. Ємності очищення можуть бути закріплені усередині центрифуги 22, що містить противаги 23 з приводом рідині, що переміщаються, або без них, так, що виводи 7 рідини із цих ємностей розташовуються далі від осі обертання, ніж введення 8 або хоча б деякі ємності 3 очищення можуть бути виконані у вигляді центрифуги. Принаймні деякі ємності-накопичувачі 11 можуть розташовуватися усередині центрифуги 22, на однаковій або різній відстані від осі обертання, що містить противаги 23 з приводом рідині, що переміщається, або виконана без них. Хоча б в деяких ємностях 3 очищення або в додаткових ємностях, з'єднаних засобами проходження рідини з ємностями очищення, може додатково втримуватися пристрій 24 очищення рідини електролізом. Внутрішнє середовище в одних ємностях 3 очищення може мати характеристики температури/тиску й/або ці ємності очищення можуть містити елементи, що оптимізують очищення, оптимальні для видалення однієї або декількох домішок одного типу, а в інших ємностях 3 очищення внутрішнє середовище може мати характеристики температури/тиску й/або ці ємності очищення можуть містити елементи, що оптимізують очищення, оптимальні для видалення однієї або декількох домішок іншого типу. Пристрій для очищення рідин може додатково містити пристрій 25 переведення твердої речовини в рідкий стан, виконаний у вигляді пристрою завантаження й плавлення твердої речовини, або пристрою переведення твердої речовини в рідку фазу шляхом з'єднання його з іншими речовинами, або іншого пристрою, з'єднаний з вводами 1 рідини в пристрій для очищення рідин. Пристрій для очищення рідин може додатково містити пристрій 26 переведення рідини або її частини у тверду речовину, виконаний у вигляді пристрою переведення рідини у тверду речовину шляхом охолодження, або пристрою переведення хоча б частини рідини у тверду речовину шляхом хімічних реакцій з іншими речовинами, або пристрою переведення хоча б частини рідини у тверду речовину шляхом електролізу або впливом на частину рідини випромінюванням, що викликає осадження/затвердіння речовини, або іншого пристрою, з'єднаний з виводами 2 рідини із пристрою очищення рідин, який містить або не містить поверхню виробу й/або форму/матрицю, або т.п. елемент, що повторює або надає форму/структуру одержуваному виробу. Пристрій для очищення рідин може додатково містити абсорбер 27 і десорбер 28 і/або виводи 29 рідкого адсорбенту з абсорбера 27 або десорбера 28, з'єднані з вводами 1 рідини в пристрій для очищення рідин і/або вводи 30 рідкого абсорбенту в абсорбер 27 або десорбер 28 з'єднані з виводами 2 рідини із пристрою очищення рідин. Пристрій для очищення рідин може додатково містити факел 31 і/або інший пристрійутилізатор 32, з'єднаний засобами проходження рідини й/або газу з виводами рідини й/або виводами газу із пристрою або його елементів. Запропонований пристрій для очищення рідин, працює в такий спосіб. Через входи 1 рідини в пристрій подається рідина, що очищається, що містить легкі домішки, далі рідина послідовно з ємності в ємність подається в ємності 3 очищення, причому ці 7 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 ємності очищення послідовно зв'язані кожна з наступною, при її наявності тільки засобами проходження рідини, що включають регулятори потоку рідини, що забезпечують проходження рідини тільки в одному напрямку, таким чином, що рідина, що очищається, подається в першу або одну з перших із групи ємності очищення, а виводиться очищеною з однієї з наступних або з останньої із цієї групи ємностей очищення. Через засоби проходження рідини, що включають регулятори 4 потоку рідини, рідина надходить через вводи 8 рідини на очищення у верхню частину першої ємності 3 очищення, проходячи усередині ємності через насадку й/або тарілки 10 при їхній наявності, де відбувається виділення газоподібної фази, що включає газоподібні домішки. Частина газоподібної фази, що містить легкі домішки за допомогою відкриття регулятора 6 потоку газу, якщо він є, випускається через випускний пристрій 5; за допомогою відкриття регулятора 4 потоку рідини, рідина зі зниженим вмістом легких домішок, із зони з найменшим парціальним тиском легких домішок, тобто з нижньої частини першої ємності 3 очищення через виводи 7 рідини, через засоби проходження рідини, що містять регулятор 4 потоку рідини подається в наступну ємність 3 очищення, що приводить до зниження парціального тиску, й концентрації домішок у рідині, що очищається, у цій наступній ємності 3 очищення, де вона аналогічним з попередньою ємністю способом виділяє газоподібну фазу й частина газоподібної фази, що містить легкі домішки, за допомогою відкриття регулятора 6 потоку газу, якщо він є, випускається через випускний пристрій 5 ємності 3 очищення, а рідина зі зниженим змістом легких домішок, із зони з найменшим парціальним тиском легких домішок ємності 3 через виводи рідини 7, через засоби проходження рідини, що містять регулятор 4 потоку рідини, подається в наступну ємність 3 очищення при її наявності, і так далі до останньої в каскаді ємності очищення. У ємностях 3 очищення рідини внутрішнім рідким середовищем є рідина в рівноважному або не в рівноважному стані фаз, а тому що пристрій для очищення рідин додатково містить мінімум один пристрій 9 зміни температури й/або тиску рідини, й/або газу усередині ємностей очищення, й/або в засобах проходження рідини між ними, для перекачування рідини з ємності 3 у ємність 3 очищення й/або для приведення рідкого середовища в оптимальний для очищення стан. Як варіанти роботи, якщо рідина перебуває не в рівноважному стані фаз, то при перекачуванні регулятори потоку газу 6 однієї, декількох або всіх ємностей 3 очищення можуть бути закриті або відкриті, залежно від цілей виробництва. Як варіант роботи, якщо рідина перебуває в рівноважному стані фаз, то при перекачуванні регулятори потоку газу 6 усіх ємностей 3 очищення можуть бути закриті. Потім, за допомогою відкриття регулятора(ів) 4 потоку рідини, очищена рідина подається на виводи 2 рідини із пристрою й/або в ємність-накопичувач 11 і/або на наступний каскад ємностей 3 очищення або на пристрій 12 додаткового очищення рідини, або в інші вузли пристрою. Далі цикл очищення може бути повторено потрібну кількість раз, використовуючи як джерело рідини, що очищається, ємність накопичувач 11, або попередній каскад ємностей 3 очищення, або входи 1 рідини в пристрій, або інші пристрої. Якщо в заповнених до робочого обсягу ємностях 3 очищення одного каскаду внутрішнє середовище підтримується з наступними робочими параметрами: тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 0 % до 10 %, або ж тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 10 % до 200 %, або з іншими параметрами, то такі параметри встановлюються й регулюються шляхом керування випуском газу через випускні пристрої 5 відповідних вузлів або з'єднаних з ними вузлів за допомогою відкриття регуляторів 6 потоку газу й/або шляхом подачі рідини через засоби проходження рідини, що включають регулятори 4 потоку рідини й/або пристроями 9 зміни температури, й/або тиску рідини, й/або газу усередині ємностей 3 очищення, й/або в засобах проходження рідини між ними. Якщо пристрій для очищення рідин додатково містить пристрій 13 очищення й/або скраплення газу, й/або пристрій 14 скраплення газу, то з ємностей 3 очищення й/або інших елементів, через засоби проходження газу на них подається газ, що містить домішки, який у ньому очищається й/або скраплюється залежно від концентрації домішок, і/або інших цілей виробництва, і потім подається на засоби 2 виводу рідини із пристрою або на входи однієї з ємностей 3 очищення, залежно від ступеня забруднення, рідини що очищається або на входи однієї з ємностей-накопичувачів 11 і/або на інші вузли пристрою. Якщо пристрій для очищення рідин додатково містить систему 15 виділення/очищення рідини з вихідної газової або іншої суміші/супутніх викидів виробництва, а також як варіант із викидів забрудненого газу цього пристрою для очищення рідин, з'єднану з уведеннями 1 рідини в пристрій за допомогою засобів проходження рідини, то спочатку рідина обробляється або виділяється з вихідної суміші, а потім подається на подальше очищення в ємності 3 очищення. 8 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 Якщо одна або більше ємностей 3 очищення й/або ємностей накопичувачів 11 рідини містить пристрій виміру рівня рідини й/або інші датчики стану або складу середовища, а пристрій для очищення рідин додатково містить керуючу систему, з'єднану з одним або більш регулятором 4 потоку рідини й/або одним або більш регулятором 6 потоку газу й з одним або більш пристроєм виміру рівня рідини й/або іншими датчиками стану або складу середовища в ємностях 3 очищення й/або ємностях-накопичувачах 11, то керуюча система, шляхом приймання сигналів із пристроїв виміру рівня рідини й/або інших датчиків стану або складу середовища й подачі відповідних сигналів на підключені до неї регулятори 4 потоку рідини й/або регулятори 6 потоку газу, регулює рівень/подачу/випуск газу або рідини в ємностях 3 очищення й/або ємностях-накопичувачах 11 рідини, й/або в інших вузлах пристрою й здійснює автоматизований контроль і керування виробництвом. Якщо пристрій для очищення рідин містить пристрій 16 вакуумування, з'єднаний із засобами 5 випуску газової фази мінімум однієї ємності 3 очищення, який підтримує в мінімум одній ємності 3 очищення й у засобах 5 випуску газової фази знижений тиск щодо зовнішнього тиску, то при випуску газів з ємностей очищення, вони подаються на цей пристрій 16 вакуумування до досягнення в ємностях очищення зниженого тиску, оптимального для очищення від конкретної домішки. Якщо ємності 3 очищення містять приводи, що змінюють висоту їх розташування, то шляхом керування цими приводами й зміною висоти їх розташування від джерела сили тяжіння, забезпечується перетікання рідини з ємності 3 у ємність 3 очищення. Якщо пристрій для очищення рідин додатково містить мінімум один насос 17, з'єднаний із засобами проходження рідини з ємності 3 у ємність 3 очищення, то шляхом керування цими насосом, рідину перекачують із ємності 3 у ємність 3 очищення. Якщо хоча б одна ємність 3 очищення виконана зі змінюваним внутрішнім об'ємом і приводом, що здійснюють зміну цього об'єму, то шляхом керування цим приводом, змінюється тиск у мінімум однієї ємності 3 очищення, що забезпечує перекачування рідини з ємності 3 у ємність 3 очищення, при відкритті регуляторів 4 потоку рідини, і зміна умов для очищення, якщо регулятори потоку 4 рідини й регулятори 6 потоку газу цієї ємності 3 залишаються закритими. Якщо хоча б в деяких ємностях 3 очищення втримуються пристрої 18 випромінювання ультразвукових або інших коливань, що інтенсифікують процес очищення/дегазації, то на ці пристрої 18 подається енергія, що забезпечує їхню роботу, а гази, які в результаті цього інтенсивно виділяються з рідини, виводять із ємності 3 очищення через відкриття регулятора 6 потоку газу. Якщо пристрій для очищення рідин додатково містить мінімум один пристрій 19 вакуумування, з'єднаний з мінімум однієї ємністю 3 очищення, і/або виконаний у вигляді пристрою охолодження газової фази в цій ємності 3, або ежектора, що здійснює короткочасне вакуумування рідини в цій ємності 3 і/або вивід газової фази з неї, то здійснюючи вакуумування або ежекцію шляхом охолодження газової фази, або іншим способом, інтенсифікується процес очищення рідини. Якщо пристрій для очищення рідин додатково містить мінімум одну ємність 20 з хімічною речовиною, що інтенсифікує процес очищення/дегазації й/або що забирає домішки з рідини, з'єднану з мінімум однієї ємністю 3 очищення й/або ємністю-накопичувачем 11 через дозатор 21 речовини, що вводиться, то шляхом керування дозатором 21 здійснюється введення речовини в ємність 3 очищення. Якщо речовина викликає хімічну реакцію в рідині з утвором додаткового газу, то він віддаляється з ємностей 3 очищення через виводи 5 газу. Якщо ємності очищення закріплені усередині центрифуги так, що виводи 7 рідини із цих ємностей розташовуються далі від осі обертання, ніж вводи 8, то в процесі роботи центрифуги створюється штучне тяжіння у вигляді відцентрових сил, і пристрій очищення працює звичайним способом, але подаючи рідину одночасно на різних частинах обертової площини, так, що зберігається балансування. Якщо центрифуга містить противаги рідини, що переміщається, то в моменти перекачування рідини з ємності в ємність усередині центрифуги, противага, розташована напроти ємності з рідиною переміщається відповідно щодо центру обертання, забезпечуючи стабілізацію й балансування. Якщо хоча б деякі ємності 3 очищення виконані у вигляді центрифуги, то приводячи рідину в обертання усередині ємності 3 очищення буде досягатися краща дегазація в центральній частині ємності з виводом рідини з нижньої бічної частини, а рідина може додатково підігріватися пристроєм 9 зміни температури, розташованому в стінках ємності 3 очищення. Якщо принаймні деякі ємності-накопичувачі 11 розташовуються усередині центрифуги 22, то рідина, що очищається, подається в/з них з/у ємності 3 очищення одночасно на різних частинах обертової площини, так, що зберігається балансування. Якщо центрифуга містить противаги 23 9 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 з приводом, рідини, що переміщається, то в моменти перекачування рідини з ємності в ємність усередині центрифуги, противага 23 з приводом, розташована напроти ємності з рідиною переміщається відповідно щодо центру обертання, забезпечуючи стабілізацію й балансування. Ємності-накопичувачі 11 можуть бути закріплені так, що ємність, що є джерелом рідини, що очищається, розташовується ближче до осі обертання, а та або ті, що служать для накопичення очищеного продукту, розташовуються далі від осі обертання. Тоді відцентрова сила і її джерело служать для перекачування рідини з ємності 3 у ємність 3 очищення. Якщо в мінімум в одній ємності 3 очищення на межі рідкої й газоподібної фази розташовується перегородка 22, з керованим і/або некерованим клапаном здатним перекривати з'єднання в одну й/або обидві сторони, то шляхом керування або автоматично при перепаді тиску клапан перешкоджає додатковому стиску або розрідженню газового середовища в ємності 3 очищення при перекачуванні. Якщо в хоча б деяких ємностях 3 очищення або в додаткових ємностях, з'єднаних засобами проходження рідини з ємностями очищення, додатково міститься пристрій 24 очищення рідини електролізом, то шляхом подачі напруги, на цей пристрій 24, він очищає рідину від специфічного типу домішок. Після забруднення катод і анод цього пристрою чистять або заміняють. Якщо внутрішнє середовище в одних ємностях 3 очищення має характеристики температури/тиску й/або ці ємності очищення містять елементи що оптимізують очищення, оптимальні для видалення однієї або декількох домішок одного типу, а в інших ємностях 3 очищення внутрішнє середовище може мати характеристики температури/тиску й/або ці ємності очищення містять елементи що оптимізують очищення, оптимальні для видалення однієї або декількох домішок іншого типу, то залежно від етапу очищення, рідина подається в певні ємності 3 очищення, де оптимально очищається від відповідних домішок. Якщо пристрій для очищення рідин додатково містить пристрій 25 переведення твердої речовини в рідкий стан, виконаний у вигляді пристрою завантаження й плавлення твердої речовини, з'єднаний з вводами 1 рідини в пристрій очищення рідин, то тверду речовину попередньо плавлять, доводячи до оптимальної для очищення температури й подають на очищення в ємності 3 очищення рідини. У ємностях 3 очищення речовина, що очищається, підтримується в рідкому стані за допомогою пристроїв 9 зміни температури й/або тиску рідини. Якщо пристрій для очищення рідин додатково містить пристрій 25 переведення твердої речовини в рідкий стан, шляхом з'єднання його з іншими речовинами, з'єднаний з вводами 1 рідини в пристрій очищення рідин, то тверду речовину переводять у рідку фазу шляхом з'єднання з іншими речовинами, наприклад розчиняють, у цьому пристрої 26, а потім подають отриману рідину на очищення в ємності 3 очищення. Якщо пристрій для очищення рідин додатково містить пристрій 25 переведення рідини у тверду речовину шляхом охолодження, з'єднаний з виводами 2 рідини із пристрою очищення рідин, що містить форму/матрицю або т.п. елемент, що повторює форму/структуру одержуваного виробу, то після очищення рідина подається в цей пристрій 25, де шляхом охолодження формується виріб із твердого матеріалу для використання по призначенню або просто зручне для зберігання, наприклад злиток металу й т.п. Якщо пристрій для очищення рідин додатково містить пристрій 26 переведення хоча б частини рідини у тверду речовину шляхом хімічних реакцій з іншими речовинами, з'єднаний з виводами 2 рідини із пристрою очищення рідин, то після очищення, рідина подається в цей пристрій 26, де шляхом хімічних реакцій тверда речовина, що міститься в рідині, осаджується у тому числі у формі/матриці або т.п. елементі, що повторює форму/структуру одержуваного виробу. Якщо пристрій для очищення рідин додатково містить пристрій 26 переведення хоча б частини рідини у тверду речовину шляхом електролізу або впливом на частину рідини випромінюванням, що викликає осадження/затвердіння речовини на поверхні виробу або у формі/матриці, або т.п. елементі, що повторює форму/структуру необхідного виробу, з'єднане з виводами 2 рідини із пристрою очищення рідини, то після очищення рідина подається в цей пристрій 26, де шляхом електролізу формується виріб або покриття виробу із твердого матеріалу для використання по призначенню або простий виріб зручний для зберігання, наприклад злиток металу й т.п. Якщо пристрій для очищення рідин додатково містить абсорбер 27 і десорбер 28 і/або виводи 29 рідкого абсорбенту з абсорбера 27 або десорбера 28, з'єднані з вводами 1 рідини в пристрій і/або вводи 30 рідкого абсорбенту в абсорбер 27 або десорбер 28 з'єднані з виводами 2 рідини із пристрою очищення рідин, то насичений або ненасичений абсорбент подається в рідкому вигляді на очищення в пристрій очищення рідин, де зменшується концентрація газових 10 UA 114396 U 5 10 домішок, і потім абсорбент подається для подальшої його обробки в абсорбер 27 або десорбер 28 залежно від технологічної схеми й цілей виробництва. Якщо між циклами очищення необхідно очистити ємності-накопичувачі 11, ємності 3 очищення, засоби проходження рідини й/або інші вузли пристрою від залишків продукту, що очищається, то здійснюється випуск рідини й/або газу через випускні пристрої рідини, й/або газу відповідних вузлів, або з'єднаних з ними вузлів за допомогою відкриття регуляторів 6 потоку газу й/або регуляторів 4 потоку рідини, подаючи далі цей газ на виводи газу із пристрою й/або на пристрій 13 очищення, й/або скраплення газу, й/або на пристрій 12 додаткового очищення рідини, й/або на факел 31, який спалює, й/або інший пристрій-утилізатор 32, яке утилізує викиди газів або рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 55 60 Пристрій для очищення рідин, який містить засоби вводу рідини у пристрій і засоби виводу рідини із пристрою, і дві або більше ємності очищення з'єднані послідовно, безпосередньо або через інші пристрої з засобами вводу рідини у пристрій і засобами виводу рідини із пристрою, та які містять засоби випуску газоподібної фази, вводи рідини на очищення та виводи рідини, причому ці ємності очищення послідовно з'єднані кожна з наступною при її наявності тільки засобами проходження рідини, що включають регулятори потоку рідини, що забезпечують проходження рідини тільки в одну сторону, від попередньої до наступної ємності при її наявності, причому ці виводи рідини ємностей очищення, розташовуються в зоні з найменшим парціальним тиском легких домішок у рідині в ємності очищення і з'єднані засобами проходження рідини, що включають регулятори потоку рідини з вводами рідини на очищення наступної ємності очищення, при наявності такої ємності, причому в заповнених до робочого обсягу ємностях очищення внутрішнє середовище має наступні робочі параметри: парціальний тиск легких домішок у газовій фазі знижується від ємності до ємності, який відрізняється тим, що у ємностях очищення рідини внутрішнім рідким середовищем є рідина в рівноважному або не в рівноважному стані фаз, а засоби випуску газоподібної фази ємностей очищення містять або не містять регулятори потоку газу, в залежності від властивостей рідини, а цей пристрій для очищення рідин додатково містить мінімум один пристрій зміни температури і/або тиску рідини, і/або газу усередині однієї або більше ємностей очищення, і/або в засобах проходження рідини між ними. 2. Пристрій для очищення рідин за п. 1, який відрізняється тим, що в заповнених до робочого об'єму ємностях очищення одного каскаду, не в моменти відкриття засобів випуску газоподібної фази або моменти перекачування рідини, або в моменти короткочасного вакуумування, внутрішнє рідке середовище має наступні робочі параметри: тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 0 % до 10 %. 3. Пристрій для очищення рідин за п. 1, який відрізняється тим, що в заповнених до робочого об'єму ємностях очищення одного каскаду, не в моменти відкриття засобів випуску газоподібної фази або в моменти перекачування рідини, або в моменти короткочасного вакуумування, внутрішнє рідке середовище має наступні робочі параметри: тиск і температура відрізняються від ємності до ємності не більше ніж на будь-яку величину в проміжку від 10 % до 200 %. 4. Пристрій для очищення рідин за будь-яким із пп. 1-3, який відрізняється тим, що в одній або більше ємності очищення, засоби вводу рідини на очищення в цю ємність розташовуються у верхній частині ємності, а засоби виводу рідини із цієї ємності розташовуються в нижній частині цієї ємності. 5. Пристрій для очищення рідин газів за будь-яким із пп. 1-4, який відрізняється тим, що одна або більше ємності очищення мають форму, що має звуження догори, у т. ч. форму сфери або горизонтально встановленого циліндра. 6. Пристрій для очищення рідин за будь-яким із пп. 1-5, який відрізняється тим, що одна або більше ємності очищення містять насадки й/або тарілки, на які подається рідина. 7. Пристрій для очищення рідин за будь-яким із пп. 1-6, який відрізняється тим, що додатково містить одну або більше ємності-накопичувачі, що містять або не містять засоби випуску газоподібної фази, що включають регулятори потоку газу з'єднані засобами проходження рідини, що включають регулятори потоку рідини з вводами на очищення й/або виводами рідини однієї, або більше ємності очищення, й/або іншими вузлами пристрою. 8. Пристрій для очищення рідин за будь-яким із пп. 1-7, який відрізняється тим, що додатково містить мінімум один пристрій додаткового очищення рідини, що включає мембрану й/або центрифугу, й/або інше обладнання, з'єднаний своїм вводом за допомогою засобів проходження рідини, що включають регулятор потоку рідини з ємністю очищення й/або ємністю 11 UA 114396 U 5 10 15 20 25 30 35 40 45 50 55 60 накопичувачем, і з'єднаний на своєму виході за допомогою засобів проходження рідини із засобами виводу рідини із пристрою і/або іншими вузлами пристрою. 9. Пристрій для очищення рідин за будь-яким із пп. 1-8, який відрізняється тим, що додатково містить пристрій очищення і/або скраплення газу, що включає абсорбер-десорбер і/або мембрану, і/або центрифугу, і/або компресор, конденсатор або ін. обладнання й з'єднаний на вході засобами проходження газу, що включають регулятори потоку газу з однієї або більше ємності очищення, і/або однієї або більше ємності-накопичувачі, або іншими виводами газу, і на виході з засобами виводу рідини із пристрою й/або з ємністю накопичувачем, і/або з ємністю очищення, й/або з іншими вузлами пристрою. 10. Пристрій для очищення рідин за будь-яким із пп. 1-9, який відрізняється тим, що додатково містить пристрій скраплення газу або пристрій очищення, і/або скраплення газу відповідно підключений і виконує його функцію, а одна або більше із ємностей очищення, й/або ємностінакопичувачі, й/або інші вузли пристрою, що мають виводи для випуску газу, з меншою концентрацією домішок з'єднані засобами проходження газу, що включають регулятори потоку газу, із пристроєм скраплення газу й далі із засобами виводу рідини із пристрою і/або з ємністюнакопичувачем, і/або з ємністю очищення й/або з іншими пристроями, а одна або більш ємностей очищення і/або ємності-накопичувачі й/або інші вузли пристрою, що мають виводи для випуску газу з більшою концентрацією домішок у цих газах з'єднані засобами проходження газу, що включають регулятори потоку газу з виводами газу із пристрою й/або із пристроєм для очищення й скраплення газу й далі з засобами виводу рідини із пристрою й/або з ємністюнакопичувачем, і/або з ємністю очищення, й/або з іншими пристроями. 11. Пристрій для очищення рідин за будь-яким із пп. 1-10, який відрізняється тим, що додатково містить систему виділення/очищення рідини з вихідної газової або іншої суміші/супутніх викидів виробництва, а також як варіант із викидів забрудненого газу цього пристрою для очищення рідин, з'єднану з уведеннями рідини в пристрій і/або з ємністюнакопичувачем, і/або з ємністю очищення за допомогою засобів проходження рідини, що включають регулятори потоку рідини. 12. Пристрій для очищення рідин за будь-яким із пп. 1-11, який відрізняється тим, що одна або більше ємності очищення, і/або ємність-накопичувач, і/або інші вузли пристрою містять пристрій виміру рівня рідини і/або пристрій виміру температури, і/або пристрій виміру тиску, і/або інші датчики стану або складу середовища. 13. Пристрій для очищення рідин за будь-яким із пп. 12, який відрізняється тим, що додатково містить систему керування, з'єднану з одним або більше регулятором потоку рідини, і/або одним або більше регулятором потоку газу й з одним або більше пристроєм виміру рівня рідини/тиску/температури, і/або іншими датчиками стану або складу середовища в ємностях очищення і/або ємностях накопичувачах, і/або інших вузлах пристрою. 14. Пристрій для очищення рідин за будь-яким із пп. 1-13, який відрізняється тим, що додатково містить мінімум один пристрій вакуумування, з'єднаний із засобами випуску газової фази мінімум однієї ємності очищення, який підтримує в мінімум одній ємності очищення й у засобах випуску газової фази знижений тиск щодо зовнішнього тиску. 15. Пристрій для очищення рідин за будь-яким із пп. 1-14, який відрізняється тим, що ємності очищення містять приводи, що змінюють висоту їх розташування та у такий спосіб забезпечують перетікання рідини з ємності в ємність очищення. 16. Пристрій для очищення рідин за будь-яким із пп. 1-15, який відрізняється тим, що містить мінімум один насос, з'єднаний із засобами проходження рідини з ємності в ємність очищення. 17. Пристрій для очищення рідин за будь-яким із пп. 1-16, який відрізняється тим, що хоча б одна ємність очищення виконана зі змінюваним внутрішнім об'ємом і приводом, що здійснюють зміну цього об'єму. 18. Пристрій для очищення рідин за будь-яким із пп. 1-17, який відрізняється тим, що хоча б одна ємність очищення й/або хоча б деякі засоби проходження рідини, й/або хоча б деякі засоби проходження газу покриті зсередини й/або зовні теплоізоляційним матеріалом, і/або виконані з матеріалу з низькою теплопровідністю. 19. Пристрій для очищення рідин за будь-яким із пп. 1-18, який відрізняється тим, що хоча б в деяких ємностях очищення міститься пристрій випромінювання ультразвукових або інших коливань, що інтенсифікують процес очищення/дегазації. 20. Пристрій для очищення рідин за будь-яким із пп. 1-19, який відрізняється тим, що додатково містить мінімум один пристрій вакуумування з'єднаний з мінімум однією ємністю очищення і/або виконаний у вигляді пристрою охолодження газової фази в цій ємності, або ежектора, що здійснює короткочасне вакуумування рідини в цій ємності й/або вивід газової фази з неї. 12 UA 114396 U 5 10 15 20 25 30 35 40 21. Пристрій для очищення рідин за будь-яким із пп. 1-20, який відрізняється тим, що додатково містить мінімум одну ємність із хімічною речовиною, що інтенсифікує процес очищення/дегазації й/або, що забирає домішки з рідини, з'єднану з мінімум однією ємністю очищення й/або ємністю-накопичувачем через дозатор речовини, що вводиться. 22. Пристрій для очищення рідин за будь-яким із пп. 1-21, який відрізняється тим, що ємності очищення закріплені усередині центрифуги, виконаної з противагами з приводом, рідині, що переміщається, або без них, так, що виводи рідини із цих ємностей розташовуються далі від осі обертання, чим вводи, або хоча б деякі ємності очищення виконані у вигляді центрифуги. 23. Пристрій для очищення рідин за будь-яким із пп. 1-22, який відрізняється тим, що хоча б деякі ємності-накопичувачі розташовують усередині центрифуги, на однаковій або різній відстані від осі обертання, яка містить противаги з приводом, рідині, що переміщаються, або виконана без них. 24. Пристрій для очищення рідин за будь-яким із пп. 1-23, який відрізняється тим, що б хоча в деяких ємностях очищення або в додаткових ємностях, з'єднаних засобами проходження рідини з ємностями очищення, додатково міститься пристрій очищення рідини електролізом. 25. Пристрій для очищення рідин за будь-яким із пп. 1-24, який відрізняється тим, що внутрішнє середовище в одних ємностях очищення має характеристики температури/тиску й/або ці ємності очищення містять елементи, що оптимізують очищення оптимальні для видалення однієї або декількох домішок одного типу, а в інших ємностях очищення внутрішнє середовище має характеристики температури/тиску й/або ці ємності очищення містять елементи, що оптимізують очищення оптимальні для видалення однієї або декількох домішок іншого типу. 26. Пристрій для очищення рідин за будь-яким із пп. 1-25, який відрізняється тим, що додатково містить пристрій переведення твердої речовини в рідкий стан, виконаний у вигляді пристрою завантаження й плавлення твердої речовини, або пристрою переведення твердої речовини в рідку фазу шляхом з'єднання його з іншими речовинами, або іншого пристрою, з'єднаний з вводами рідини в пристрій очищення рідин. 27. Пристрій для очищення рідин за будь-яким із пп. 1-26, який відрізняється тим, що додатково містить пристрій переведення рідини або її частини у тверду речовину, виконаний у вигляді пристрою переведення рідини у тверду речовину шляхом охолодження, або пристрою переведення хоча б частини рідини у тверду речовину шляхом хімічних реакцій з іншими речовинами, або пристрою переведення хоча б частини рідини у тверду речовину шляхом електролізу або впливом на частину рідини випромінюванням, що викликає осадження/затвердіння речовини, або іншого пристрою, з'єднаний з виводами рідини із пристрою очищення рідин, який містить або не містить поверхню виробу й/або форму/матрицю, або т. п. елемент, що повторює або надає форму/структуру одержуваному виробу. 28. Пристрій для очищення рідин за будь-яким із пп. 1-26, який відрізняється тим, що як рідина, що очищується, виступає абсорбент, а пристрій для очищення рідин додатково містить абсорбер і десорбер, і/або виводи рідкого абсорбенту з абсорбера або десорбера, з'єднані з уведеннями рідини в пристрій і/або вводи рідкого абсорбенту в абсорбер або десорбер з'єднані з виводами рідини із пристрою очищення рідини. 29. Пристрій для очищення рідин за будь-яким із пп. 1-28, який відрізняється тим, що додатково містить факел і/або інший пристрій-утилізатор, з'єднаний засобами проходження рідини й/або газу з виводами рідини, й/або виводами газу із пристрою, або його елементів. 13 UA 114396 U 14 UA 114396 U 15 UA 114396 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 16
